Bruksanvisning

⚠️ Säkerhet

Före den första användningen.

• Beakta "Anvisningar för installation och anslutning".
• Vid leverans av tvättmaskinen under vintermånader med minustemperaturer: Låt tvättmaskinen stå i rumstemperatur i 24 timmar innan den tas i bruk.

Bestämmelser för användning

• Tvättmaskinen är endast avsedd för normal hushållstvätt.
• Ombyggnad eller förändringar av tvättmaskinen är inte tillåten.
• Använd bara tvätt-/vårdmedel som är avsett för hushållstvättmaskin.
• Tvätten får inte innehålla några eldfarliga lösningsmedel. Explosionsrisk!
• Använd inte tvättmaskinen för kemtvätt.
• Färg-/avfärgningsmedel får endast användas i tvättmaskinen när tillverka- ren av dessa produkter uttryckligen tillåter detta. Vi ansvarar inte för even- tuella skador.

Barnsäkerhet

• Håll barn borta från förpackningsdelar. Risk för kvävning!
• Barn känner ofta inte till riskerna vid användande av elektriska apparater. Lämna inte barn utan uppsikt vid tvättmaskinen.
• Säkerställ att inte barn eller smådjur klättrar in i tvättmaskinens trumma. Livsfara!

Allmän säkerhet

-Reparationer av tvättmaskinen får endast utföras av en fackman.
- Använd aldrig tvättmaskinen om el-kabeln är skadad eller manöverpanelen, topplocket eller sockeln är så skadade att maskinens innandöme är åtkomligt utifrån.
- Slå från tvättmaskinen vid vård, rengöring och underhållsarbeten. Tag dessutom ur stickkontakten eller – vid fast anslutning – slå från huvudströmbrytaren eller skruva ur säkringen (proppen) helt.
- När maskinen inte användes bör Du dra ur kontakten och stänga vattenkranen.
- Drag aldrig ur stickkontakten genom att dra i sladden, utan drag i kontakten.
- Grenuttag, kopplingar och förlängningskablar får inte användas. Brandfara pga överhettning!

• Spola inte på tvättmaskinen med vatten. Risk för elöverslag!
• Vid tvättprogram med höga temperaturer blir luckglaset hett. Vidrör ej!
• Låt tvättvattnet kallna före nödtömning av maskinen, innan rengöring av pumpen eller före nödöppning av luckan.
• Smådjur kan gnaga på elledningar och vattenslangar. Risk för elöverslag och vattenskador! Håll smådjur borta från tvättmaskinen.

Avfallshantering

Förpackningsmaterial

Förpackningsmaterialet är miljövänligt och kan återanvändas. Plastdelarna är märkta, till exempel >PE<, >PS<, etc. Lämna förpackningsmaterialet vid de kommunala återvinningsstationerna i därför avsedda behållare.

Avfallshantering när produkten är utsliten

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerstäl- la att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kon- takta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Varning! Drag ur stickkontakten när maskinen är uttjänt. Skär av elkabeln och ta bort den och stickkontakten.

Förstör lucklåset. Därigenom kan inte barn låsa in sig och utsätta sig för livsfara.

Beskrivning av tvättmaskinen

Kontrollpanel


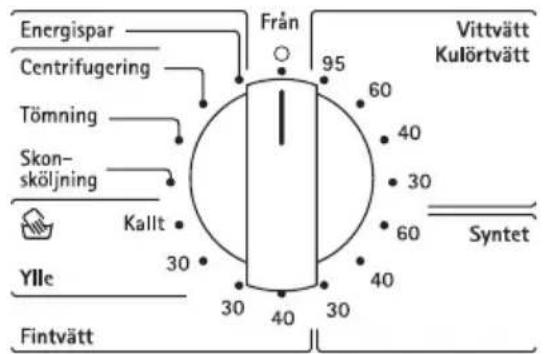

Programöversikt

Program	max. kapacitet 1) (Torr tvätt)	Programtillval			Centrifugerings-varvtal			SKÖLJSTOPP
		FÖRTVÄTT	FLÄCKAR	SNABB	1200	1000	600
ENERGISPAR 2)	5kg	•	•		•	•	•	•
VITTVÄTT/KULÖRTVÄTT95, 60, 40, 30	5kg	•	3)	•	•	•	•	•
SYNTET 60, 40, 30 2,5kg		•	3)	•		•	•	•
FINTVÄTT 40, 30 2,5kg		•		•		•		•
YLLE (Handtvätt)30, KALLT	2kg					•	•	•
SKONSKÖLJNING	2,5kg				•	•	•	•
TÖMNING	-
CENTRIFUGERING	5kg				•	•	•

1) En 10 liters hink rymmer ca 2,5 kg torr tvätt (bomull)

2) Programinställning för kontroller av förbrukningsvärden enligt EN 60 456 och IEC 60 456, beskrivs i avsnittet "Förbrukningsvärden".

3) FLÄCKAR går att ställa in från 40°C, eftersom fläcksalt bara är verksamt vid högre temperaturer.

Användning/egenskaper Tvättsymbol	1)
Energisparande program med 60 °C för lätt till normalt smutsad vit-/kulörtvätt av bomull/linne.
Program för normalt till mycket smutsad vit-/kulörtvätt av bomull/linne.
Program för lättstruken blandtextil och syntermaterial.
Skonprogram för fina textilier som skiktfibrer, mikrofibrer, syntet, gardiner (lägg i max 15 till 20 m2 gardiner). Är med SKÖLJSTOPP även lämpligt för plagg med väderimpregnering, till exempel ytterkläder.
Särskilt skonsamt program för maskin- och handtvättbar ylle eller silke.
Separat skonsam sköljning (3 sköljningar, flytande sköljmedel tillförs från från sköljmedelsfacket, Ⓧ centrifugering). Inte lämpligt för ylle. Minska centrifuge-ringsvarvtalet för lättstruket och fintvätt.
Tömning av vatten efter ett sköljstopp.
Tömning och centrifugering, till exempel efter sköljstopp, resp. separat centri-fugering av handtvättad vit-/kulörtvätt. Minska centrifugeringsvarvtalet för lätt-struket, fintvätt och ylle.

1) Siffrorna i tvättsymbolerna anger maximal temperatur.

Före första tvätten

1.Öppna tvättmedelsfacket.
2. Häll ca 1 liter vatten i tvättmaskinen genom tvättmedelsfacket.

Vid nästa programstart stängs därigenom tvättvattenbehållaren och ÖKOventilen fungerar som den skall.

1. Genomför den första tvätten utan tvätt, för att avlägsna eventuella rester från tillverkningen i trumman och tvättvattenbehållaren. Program: VIT-/KU-LÖRTVÄTT 60, tryck på knappen SNABB, fyll på ca. 1/4 mått tvättmedel.

Förbereda och sortera tvätt

Förbereda tvätt

• Töm fickor. Ta bort främmande föremål (till exempel mynt, gem, spik osv).
• Drag igen dragkedjor, knäpp igen överdrag, för att undvika tvättskador.
• Ta bort gardinkrokar eller lägg gardinerna i nät/påse.
• Tvätta ömtåliga och små delar i nät/kuddvar, till exempel gardiner, strumpbyxor, sockar, nässdukar, BH.

Obs! Tvätta endast BH och annan tvätt med byglar i ett nät. Byglar kan lossna och skada maskinen.

Sortera tvätt

• Efter färg: Tvätta vit och kulörtvätt separat. Tvätt kan färga av sig.
• Efter temperatur, typ av tvätt och skötselsymbol.

Obs! Tvätta inte textilier med skötselsymbol ☒ (= tvätta ej!) i tvättmaskinen.

Att köra ett tvättprogram

Öppna luckan/lägga i tvätt

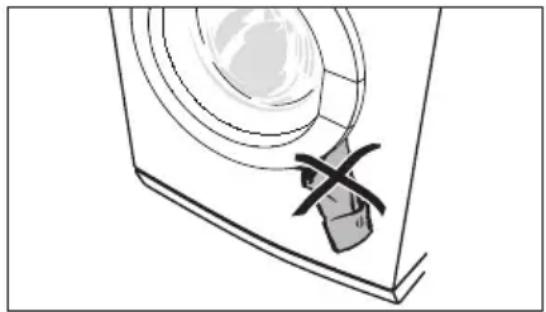

1.Öppna luckan: Drag i luckans handtag.

Indikeringarna LUCKA och START/PAUS visar om luckan kan öppnas när maskinen är påslagen:

Indikering LUCKA Indikering START/PAUS Kan luckan	öppnas?
Blinkar Blinkar Ja, efter ca 2 minuter
Lyser Lyser
Är släckt Blinkar Ja

1. Luckra upp tvätten och lägg i den löst. Blanda stora och små plagg.

Obs! Kläm ingen tvätt mellan luckan och gummitätningen.

1. Stäng luckan så att den låser ordentligt. Det skall höras att luckan låses.

Påfyllning av tvätt-/sköljmedel

Obs! Använd bara tvätt-/sköljmedel som är avsedda för hushållstvättmaskiner.

Dosera tvätt-/sköljmedel enligt tillverkarens angivelser. Beakta anvisningar på förpackningarna.

Doseringen är beroende av:

-Tvättens smutsgrad,

-mängden tvätt,

-ledningsvattnets hårdhetsgrad.

- Om tillverkaren inte har angivet dosering för små tvättmängder: Dosera en tredjedel mindre tvättmedel för halv tvättmängd, och för mycket lite tvätt hälften så mycket tvättmedel, som för full tvättmängd.

- Från vattenhärdhetsgrad 2 (=medel) kan vattenavhärdare användas. Tvättmedel kan då doseras för härdhetsgrad 1 (=mjukt). Uppgifter om vattenhärdheten kan Du få hos Din kommun.

1. Drag ut tvättmedelsfacket till stopp.

2.Fyll på tvätt-/sköljmedel.

1. Skjut in tvättmedelsfacket helt.

Tvättmedel/tabletter för huvudtvätten

Om Du använder vattenavhärdare och använder det högra facket för för tvättmedel, lägg vattenavhärdaren med huvudtvättmedlet i det vänstra facket.

Sköljmedel, mjukmedel, stärkelse

Fyll bara facket till MAX-märket. Förtunna tjockflytande koncentrat före påfyllning enligt tillverkarens anvisningar. Lös upp stärkelse i pulverform.

Om Du använder flytande tvättmedel:

Använd flytande tvättmedel med tillverkarens doseringsmått.

Slå på maskinen/välja program

Ställ in program och temperatur med programvredet.

När Du väljer ett program slås samtidigt maskinen på.

Programfasindikeringen visar de programavsnitt som det valda programmet kommer att genomföra.

Ändra centrifugeringsvarvtal/välja sköljstopp

Tvättmaskinen föreslår det högsta tillåtna varvtalet som är lämpligt för det valda programmet. Detta varvtal kan minskas: Tryck upprepade gånger på knappen centrifugering/SKÖLJSTOPP tills den önskade indikeringen lyser.

i Varvtalet för slutcentrifugeringen kan även ändras när programmet är igång. Gör så här:

1. Tryck på knappen START/PAUS.
   2.Ändra varvtal.
   3.Tryck på knappen START/PAUS igen.

SKÖLJSTOPP

Med SKÖLJSTOPP ligger tvätten kvar i det sista sköljvattnet. Slutcentrifugering genomförs inte, endast mellancentrifugering. Mellancentrifugering hör till programmet och kan inte ändras.

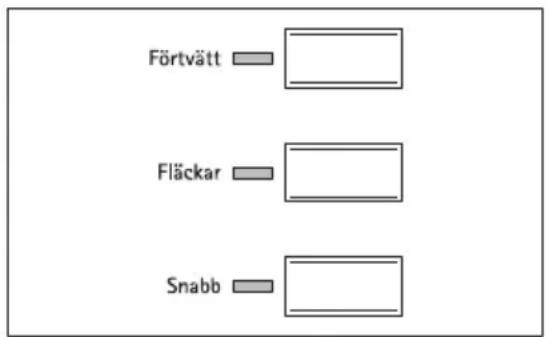

Inställning av programtillval

Tryck, om så önskas, på knapp(ar) för programtillval. Indikeringen för tillvalet tänds.

FÖRTVÄTT

Varm förtvätt före den därpå automatiskt följande huvudtvätten, med mellancentrifugering för VIT-/KULÖRTVÄTT och STYNTET, utan mellancentrifugering för FINTVÄTT.

FLÄCKAR

För mycket smutsad eller fläckig tvätt. Fläckborttagningsmedel spolas in separat vid lämpligt tillfälle under programmet.

SNABB

Förkortat tvättprogram för lätt smutsad tvätt.

När SKÖLJNING+ är inkopplad, genomförs två extra sköljningar med programmen VIT-/KULÖRTVÄTT, SYNET, FINTVÄTT och SKONSKÖLJNING. Extra sköljningarna genomförs alltid tills de väljs bort.

Välja SKÖLJNING+:

1. Ställ programvredet på VIT-/KULÖRTVÄTT, SYNTET eller FINTVÄTT (med valfri temperatur).
2. Tryck samtidigt på och håll inn knapparna FÖRTVÄTT och SNABB, tills SKÖLJNING och SKÖLJNING+ lyser i programfasindikeringen. SKÖLJNING+ är nu alltid inkopplad.

I programfasindikeringen lyser SKÖLJNING+ innan programmet startar och när de extra sköljningarna genomförs.

Välja bort SKÖLJNING+ :

1. Ställ programvredet på VIT-/KULÖRTVÄTT, SYNTET eller FINTVÄTT (med valfri temperatur).
2. Tryck samtidigt på och håll inn knapparna FÖRTVÄTT och SNABB, tills SKÖLJNING+ slocknar i programfasindikeringen. SKÖLJNING+ är nu all-tid frånkopplad.

Start av program

1. Kontrollera att vattenkranen är öppen.
   2.Tryck på knappen START/PAUS. Programmet startar.

Under tvättprogrammet visar programfasindikeringen det aktuella program- avsnittet.

Om efter tryck på knappen START/PAUS, indikeringen SLUT blinkar 4 gånger är luckan inte riktigt stängd. Stäng luckan ordentligt och tryck på knappen START/PAUS igen.

Avbryta program/lägga i mer tvätt

Avbryta program

• Genom att trycka på knappen START/PAUS kan ett program avbrytas, programmet fortsätter genom att på nytt trycka på knappen START/PAUS.
• Ställ programvredet på FRÅN för att avbryta ett program som inte är klart. Obs! Vattnet står kvar i maskinen!

Fylla på mer tvätt

Det går att fylla på mer tvätt så länge indikeringen LUCKA inte lyser.

1. Tryck på knappen START/PAUS. Luckan går att öppna.
2. Stäng luckan och tryck på knappen START/PAUS igen. Programmet fortsätter.

Program färdigt/plocka ur tvätt

När programmet är klart lyser SLUT i programfasindikeringen. När indikeringen LUCKA har slocknat och indikeringen SLUT lyser, kan luckan öppnas.

1.Öppna luckan och plocka ur tvätt.
2. Ställ programvredet på FRÅN.
3. Stäng vattenkranen.

1. Dra ut tvättmedelsfacket något efter tvätten så att facket kan torka. Låt luckan stå på glänt så att tvättmaskinen kan luftas ur.

Om SKÖLJSTOPP var inställt:

Efter sköljstopp lyser LUCKA och SLUT i programfasindikeringen.

Först måste vattnet tömmas ur.

• Ställ antingen programvredet på FRÅN, och därefter på TÖMNING och tryck på knappen START/PAUS (tömning sker utan centrifugering),
  – eller ställ programvredet på FRÅN och därefter på CENTRIFUGERING. Ändra centrifugeringsvarvtal beroende på typ av tvätt och tryck på knappen START/PAUS (centrifugering och tömning görs).

Barnspärr

Med aktiverad barnspärr kan luckan inte stängas.

Inställning av barnspärr:

Vrid knappen (på insidan av luckan) med ett mynt medurs till stopp.

Vaming! Efter inställningen får inte knappen befinna sig i intryckt läge, i så fall är barnspärren inte aktiverad! Vridknappen måste vara i ute-läge enligt bilden.

Avaktivera barnspärren:

Vrid knappen moturs till stopp.

Obs! Använd inga aggresiva eller slipande medel vid rengöring av maskinen.

Torka av manöverpanelen och höljet med en fuktig trasa.

Tvättmedelsfack

Tvättmedelsfacket bör rengöras regelbundet.

2.Lyft bort sköljmedelsinsatsen ur det mellersta facket.
3. Rengör alla delar med vatten.
4. Tryck åter på sköljmedelsinsatsen till det tar emot, så att den sitter fast.

1. Tag bort tvättmedelsfacket med ett kraftigt ryck.

1. Rengör utrymmet för tvättmedelsfacket, särskilt hålen på ovan-sidan med en borste.
2. Sätt i tvättmedelsfacket i styrspåren och skjut in det.

Järnhaltiga främmande föremål i tvätten eller järnhaltigt vatten kan orsaka rostfläckar i trumman.

Obs! Rengör inte trumman med sura avkalkningsmedel, klor- eller järnhaltiga skurmedel eller stålull.

1. Avlägsna eventuella rostavlagringar i trumman med ett putsmedel för rostfritt.
2. Genomföra en tvättning utan tvätt för att spola bort ev smutsrester från tillverkningen. Program: VIT-/KULÖRTVÄTT 60, tryck på knappen SNABB, tillsätt ca 1/4 mått tvättmedel.

Lucka och gummitätning

Kontrollera regelbundet om det finns avlagringar eller främmande föremål i gummitätningens veck eller på insidan av luckglaset.

Rengör regelbundet luckglaset och gummitätningen.

Vad gör jag om...

Avhjälpa mindre störningar själv

Om under användning något av följande felmeddelande visas i programfas-indikeringen:

-SLUT blinkar 1 gång (problem med vattenpåfyllningen),

-SLUT blinkar 2 gånger (problem med vattenavlopp),

-SLUT blinkar 4 gånger (luckan är öppen),

se efter i nedanstående tabell.

Tryck på knappen START/PAUS när felet är avhjälpt.

Vid andra felmeddelande (en eller flera blinkande indikeringar i programfas-indikeringen):

Slå av och sedan på maskinen. Ställ in programmet igen. Tryck på knappen START/PAUS.

Visas felet igen, kontakta Electrolux Service och meddela felkoden.

Problem Möjlig orsak Åtgärd
Tvättmaskinen fungerar inte.	Stickontakten är inte isatt eller säkringen är trasig.	Sätt i stickkontakten. Kontrolle-ra säkringen.
	Luckan är inte ordentligt stängd.	Stäng luckan så det hörs att den låser.
	Inte tryckt tillräckligt länge på knappen START/PAUS.	Tryck längre på knappen START/PAUS.
Luckan går inte att stänga.	Barnspärren är aktiverad. Avakt	vera barnspärren.
Indikeringen SLUT blin-kar 4 gånger.	Luckan är inte ordentligt stängd.	Stäng luckan ordentligt. Starta programmet igen.
Indikeringen SLUT blin-kar 1 gång.(Problem med vattenpå-fyllning).	Vattenkranen är stängd. Öppna	vattenkranen.
	Filtret i vattenslangens anslut-ning är igensatt.	Stäng vattenkranen. Skruva bort slangen, tag ut filtret och rengör det.
	Vattenkranen är igenkalkad el-ler trasig.	Kontrollera vattenkranen och låt reparera den vid behov.
Tvättmaskinen vibrerar när den är igång eller står ostadigt.	Transportsäkringarna är inte borttagna.	Tag bort transportsäkringarna.
	Fötterna är inte rätt justerade.	Justera fötterna enligt installa-tions- och anslutningsanvis-ningarna.
	Mycket lite tvätt i trumman (till exempel en badrock).	Funktionen påverkas inte.
Vatten läcker ut under tvättmaskinen.	Vattenslangens skruvkoppling är otät.	Skruva fast vattenslangen ordentligt.
	Avloppsslangen är otät. Byt avloppsslang.
	Luckan till tömningspumpen är inte ordentligt stängd.	Stäng luckan ordentligt.
	Tvätt är klämd i luckan. Fyll på noggrant vid nästa tvätt.
	Nödtömningsslangen är otät.	Drag åt proppen i nödtömningsslangen ordentligt.
Mycket skum i tvättvatt-net.	Förmodligen har för mycket tvättmedel fyllts på.	Fyll på tvättmedel enligt tillverkarens anvisningar.
Indikeringen SLUT blin-kar 2 gånger.(Problem med vattenav-loppet).	Veck på avloppsslangen. Räta ut avloppsslangen.
	Maximal pumphöjd på 1m är överskriden.	Kontakta Service.
	Tömningspumpen är igen-täppt.	Slå av tvättmaskinen. Drag ur stickkontakten.Rengör pumpen. Tag bort främ-mande föremål ur pumphuset.
	Vid anslutning till vattenlås: Vattenlåset är igensatt.	Rengör vattenlåset.
Sköljmedel har inte spo-lats in, sköljmedelsfacket ✉är fyllt med vatten.	Sköljmedelsinsatseni i facet för sköljmedel är inte riktigt isatt eller tilltäppt.	Rengör tvättmedelsfacket, sätt fast sköljmedelsinsatsen ordentligt.
Luckan går inte att öppna när maskinen är tillslagen.	Luckan är låst.	Vänta tills indikeringen LUCKA har slocknat och indikeringen SLUT lyser.
	Strömavbrott! (Alla indikeringar har slocknat).Luckan är låst i ca 2 minuter.	Programmet fortsätter när strömavbrottet är över.
		För att plocka ur tvätten: Om vatten finns i maskinen, tappa av vattnet innan luckan öppnas (se avsnitt "Nödtöm-ning").
Tvätten är mycket skrynk-lig.	Eventuellt har för mycket tvätt fyllts på.	Beakta maximal kapacitet.

När tvättresultatet inte är tillfredsställande

Tvätten är gråaktig och det finns kalkavlagringar i trumman

• För lite tvättmedel påfyllt.
  •Rätt tvättmedel har inte använts.
• Svår smuts har inte förbehandlats.
• Program eller temperatur var inte rätt inställda.

På tvätten finns grå fläckar

• Tvätt nedsmutsad med salva, fett eller olja har tvättats med för lite tvättmedel.
• För låg tvättemperatur.
• Vanlig orsak är att sköljmedel – särskilt i koncentrerad form – har fastnat på tvätten. Tvätta bort sådana fläckar så fort som möjligt och var försiktig vid påfyllning av detta sköljmedel.

Skum syns efter den sista sköljningen

- Moderna tvättmedel kan orsaka skum även efter den sista sköljningen. Tvätten är ändå tillräckligt sköljd.

På tvätten finns vita rester

- Det beror på olösliga beståndsdelar i moderna tvättmedel.

De är inte följden av en otillräcklig sköljning.

Skaka eller borsta av tvätten. Vänd eventuellt tvätten ut och in nästa tvätt.

Beakta valet av tvättmedel. Speciellt med mörkt tvättgods är det bra att använda flytande tvättmedel.

Nödtömning

Varning! Slå från tvättmaskinen och drag ur stickkontakten före nödtömning!

Varning! Tvättvattnet, som rinner ur nödtömningsslangen, kan vara varmt. Risk för skållning! Låt tvättvattnet kallna före en nödtömning!

1.Öppna luckan på sockeln och drag bort den.

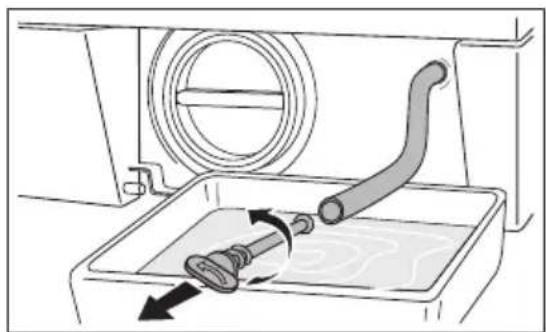

1. Ställ under ett plant kärl. Skruva därefter ur proppen moturs och drag ur den.

1. Tvättvattnet rinner ut. Om kärlet behöver tömmas innan allt vatten runnit ut, sätt i proppen i nödtömningsslangen.

När tvättvattnet runnit ut:

1. Sätt i proppen i nödtömningsslangen och skruva fast den medurs.

6.Sätt tillbaka nödtömningsslangen i hållaren.

1. Sätt i och stäng luckan på sockeln.

Vattenpump

Vattenpumpen är underhållsfri. Du behöver endast öppna locket till pumphuset om problem har uppstått, till exempel om inget vatten kan pumpas ut eller om pumphjulet har blockerats.

Kontrollera före påfyllning av tvätt att inga främmande föremål finns i fickor eller bland tvätten. Gem, spikar och liknande som kan ha följt med tvätten och hamnat i tvättmaskinen blir liggande i pumphuset (i nålfällan, som skyddar pumphjulet).

Varning! Slå från tvättmaskinen och drag ur stickkontakten innan locket till pumphuset öppnas!

1. Genomför sedan en nödtömning.

2. Lägg en trasa på golvet framför locket till vattenpumpen. Vatten rinner ut.

3. Skruva ur locket till pumphuset moturs och drag ut det.

4.Avlägsna främmande föremål och ludd från pumphuset och pumphjulet.

5.Kontrollera att pumphjulet längst inne i pumphuset kan vridas. (Det är normalt om pumphjulet vrids ryckigt.) Kontakta Service om det inte går att vrida pumphjulet.

1. Sätt tillbaka locket över pumphuset. Sätt i tapparna på sidorna i styrspåren och skruva fast locket medurs.

1. Stäng nödtömningsslangen och sätt den i hållaren.

8.Stäng luckan.

Tekniska data

CE Denna produkt är godkännd enligt följande EU-direktiv:

-73/23/EWG från 19.02.1973 lågspännings-direktiv
-89/336/EWG från 03.05.1989 EMV-direktiv inklusive ändrings-direktiv 92/31/EWG
-93/68/EWG från 22.07.1993 CE-märknings-direktiv

Höjd x bredd x djup 850 x 598 x 603mm
Djup med öppen lucka 980 mm
Möjlighet att justera i höjd ca +10/-5mm
Kapacitet (beroende på program) max. 5kg
Användningsområde Hushåll
Centrifugeringsvarvtal Se typskylten
Vattentryck 1-10bar (=10–100N/cm)	2 =0,1–1,0MPa)

Förbrukningsvärden

Förbrukningsvärdena är framtagna under normalförhållanden. De kan avvika vid användning i ett hushåll.

Programratt (Temperatur)	Tvättmängd i kg1)		Vatten i liter	Energi i kWh	Tid i minuter
VIT-/KULÖRTVÄTT 95 5	56	1,90	130
ENERGISPAR 2)	5		49	0,94	125
VIT-/KULÖRTVÄTT 40 5	52	0,55	112
SYNTET 40	2,5		54	0,50	76
FINTVÄTT 30	2,5		56	0,35	64
YLLE (Handtvätt) 30	2		50	0,35	52

1) Tvättmängdsangivelserna är standardmängd enligt EN 60 456.
2) Tips: Programinställning för kontroller enligt EN 60 456 och IEC 60 456.

Förbrukningsvärdena kan avvika från de angivna värdena beroende på vattentryck, -hårdhet, -påfyllningstemperatur, temperatur, typ av tvätt och mängd, använt tvättmedel, svängningar i nätspänningen och inställda tillvalsfunktioner.

Uppställnings- och anslutningsanvisning

⚠️ Säkerhetsanvisningar för installationen

- Denna tvättmaskin är inte avsedd för inbyggnad.

- Kontrollera om maskinen har transportskador innan den användes. Anslut under inga omständigheter en skadad maskin. Vänd Dig till leverantören om maskinen är skadad.

- Innan användning måste alla delar av transportsäkringen avlägsnas. Om inte detta görs kan skador uppstå på maskinen eller på möbler i närheten vid centrifugering.

- Innan användning måste maskinens täcklock vara monterat (se "Borttagning av transportsäkring").

- Sätt alltid i stickkontakten i riktigt installerat jordat uttag.

- Vid fast anslutning: En fast anslutning får endast utföras av en auktoriserad elektriker.

- Förvissa Dig före användning om att på typskylten angiven spänning och ström överensstämmer med den på platsen för installation av maskinen. Erforderlig elektrisk säkring finns angivet på typskylten.

- Måste arbeten utföras på husets vatteninstallation för anslutning av ma- skinen, skall detta utföras av en auktoriserad fackman.

- Måste arbeten utföras på husets elinstallation för anslutning av maskinen, skall detta utföras av en auktoriserad elektriker.

- Tvättmaskinens elkabel får endast bytas av Service eller av en auktoriserad elektriker.

Varning! Tvättmaskinen är mycket tung. Risk för skador! Var försiktig vid lyft.

• Lägg inte maskinen på framsidan eller på den högra sidan (framifrån sett). Elektriska komponenter kan bli våta och skadas.
• Transportera aldrig maskinen utan transportsäkringarna. Ta inte bort transportsäkringarna förrän maskinen är på den plats där den skall ställas upp! Transport utan transportsäkringarna kan leda till skador på maskinen.
• Lyft inte maskinen i den öppna luckan eller i sockeln.

Vid transport med säckkärra (pirra):

•Sätt bara an säckkärran från sidan.

Borttagning av transportsäkringarna

Obs! Transportsäkringarnas alla delar måste tas bort före användning! Spara transportsäkringarna för en eventuell senare transport (flyttning).

1. Öppna båda slanghållarna på maskinens baksida och ta loss slangarna och elkabeln.

1. Drag bort båda slanghållarna från ma- skinen med ett kraftigt ryck.

Specialnyckel A och täcklocken B (2 st) och C (1 st) ligger i maskinen.

1. Ta bort skruv D inkl. tryckfjäder med specialnyckel A.
2. Vänd ud täcklocket C enligt bilden.
3. Täck hålet med täcklocket C.

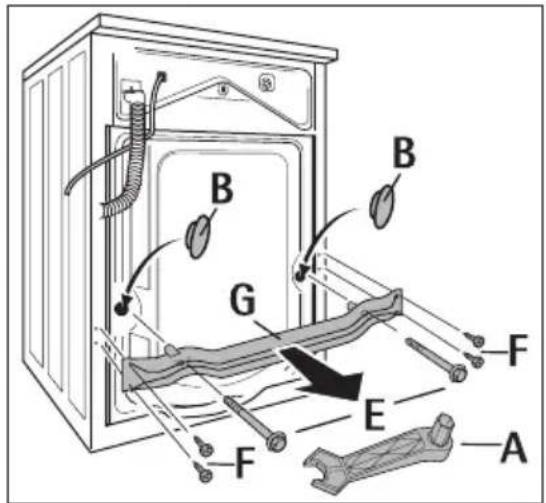

1. Skruva ur skruvarna E (2 st) med specialnyckel A.
2. Skruva ur skruvarna F (4 st) med specialnyckel A.
3. Ta bort transportskenan G.
4. Skruva fast skruvarna F (4 st) igen.
5. Täck de två stora hålen med täcklocken B.

Obs! Tryck in alla täcklocken B (2 st) och C (1 st) så kraftigt att de låses fast i bakväggen (skydd mot vattenstänk!).

Obs! Maskinen får inte användas i ett utrymme som kan utsättas för frost. Frysskador resp. funktionsstörningar! Frysskador täcks inte av garantin!

• Uppställningsytan skall vara hård och jämn. Placera inte maskinen på mattor eller mjuka golvbeläggningar.
• Uppställningsytan skall vara ren och torr samt fri från hala belag, så att maskinen inte glider.
• Lägg under en i handeln förekommande gummimatta, om uppställningsytan består av små klinkers.

Om maskinen skall stå på en sockel:

För att maskinen skall stå säkert på sockeln måste monteringsskenor*) användas, i vilka maskinen placeras.

Om maskinen skall stå på ett sviktande golv, till exempel brädgolv med träreglar:

Ställ helst maskinen i ett hörn av rummet.

1. Skruva fast en vattenbeständig träplatta (minst 15 mm tjock) på minst två reglar.
   2.Montera monteringskenor*) på träplattan, i vilka maskinen placeras. *) Skenorna kan anskaffas hos Service.

Maskinens fyra fötter är förinställda för ett plant golv.

Om golvet är ojämnt måste maskinens fötter justeras så att maskinen står i våg. (Normalt behöver inte den automatiska foten justeras) Använd medlevererad specialnyckel.

Obs! Jämna inte ut små ojämnheter i golvet genom att lägga under trä, papp eller liknande, utan justera fötterna.

Uppgifter om nätspänning, ström och erforderliga säkring finns på typskylten. Typskylten sitter vid lucköppningen.

Vattenanslutning

Obs!

• Denna maskin får inte anslutas till varmvatten!
• Använd bara nya slangar vid anslutning!
• Anslut endast maskinen till hushållsvatten. Använd bara regn- eller annat vatten om det uppfyller fordringarna enligt DIN1986 och DIN1988.
• Böj eller kläm inte vatten- och avloppsslangarna.

Tillåtet vattentryck

Vattentrycket måste vara minst 1bar (=10N/cm ² =0,1MPa) och får vara högst 10bar (=100N/cm ² =1MPa).

–Vid mer än 10bar: Koppla in en tryckreduceringsventil.

–Vid mindre än 1bar: Skruva bort vattenslangen vid maskinen och ta ur genomströmningsregulatorn (ta bort filtret med en spetstång och ta bort gummiskivan bakom filtret). Sätt tillbaka filtret.

Vattenanslutning

En 1,35m lång tryckslang är medlevererad.

Behövs en längre vattenslang, får endast originalslang användas. Electrolux Service har slangar i olika längder.

Packningar sitter antingen i slangarnas muttrar eller är bipackade. Använd inga andra packningar!

Obs! Drag bara fast alla slangmuttrar för hand.

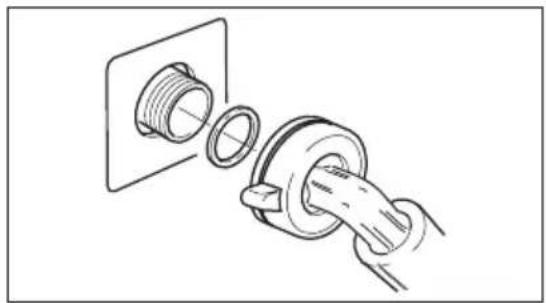

1. Anslut slangen med den vinklade anslutningen till maskinen.

Obs! Anslut inte vattenslangen lodrätt neråt, utan åt höger eller vänster enligt bilden.

1. Anslut slangen med den raka anslutningen till en vattenkran med gänga R 1/2 eller 34 (tum).

3.Öppna vattenkranen långsamt och kontrollera att alla anslutningar är täta.

Höjdskillnaden mellan uppställningsytan och vattenavloppet får högst vara 1 meter.

För förlängning får endast originalslangar användas. (Max. 3 meter får ligga på golvet och sedan upp till 80 cm höjd). Service har avloppsslangar i olika längder.

Vattenavlopp i ett vattenlås

Säkra slangen på vattenlåsets nippel med en slangklämma (finns i fackhandeln).

Vattenavlopp i ett tvättställ/badkar

Obs!

-Små tvättställ/kar är inte lämpliga. Vatten kan rinna över!

-Änden på avloppsslangen får inte ligga i utpumpat avloppsvatten. Vatten kan i så fall sugas tillbaka in i maskinen!

–Vid avlopp i ett tvättställ resp badkar skall avloppsslangen förses med den medlevererade slangböjen, för att förhindra att slangen glider av. Det utströmmande vattnet kan annars trycka slangen ur tvättstället/karet.

-Kontrollera vid utpumpning av vattnet att det rinner undan tillräckligt fort.

Pumphöjd över 1 meter

Tvättmaskinen kan pumpa tvättvattnet upp till en höjd av 1meter, räknat från maskinens uppställningsyta.

Obs! Vid pumphöjder över 1 meter kan felfunktioner och skador på maskinen uppstå.

För pumphöjder över 1meter finns en ombyggnadssats. Kontakta Service.

Garanti

Sverige

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation.

Finland

Garanti (gäller för Finland)

Produktens garantitid kan definieras separat. Finns det ingen separat definierad garantitid, har produkten garanti enligt den gällande lagstiftningen och de lokala bestämmelserna. Garantivillkoren uppfyller branschens allmänna villkor enligt den gällande lagstiftningen. Spara inköpskvittot som verifikation för inköpsdatumet, som avgör garantitidens början.

Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service

- vid onödigt servicebesök.

- om tillverkarens anvisningar för installation, användning och skötsel inte följts.

Konsumentkontakt

Sverige

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. [phone] eller via e-mail på vår hemsida www.husqvarna.se

Finland

Har du frågor angående produktens funktion eller användning ber vi dig ringa vår konsumentrådgivare på tel. [phone] (0,1597€/min (0,95 mk/min)+pvm).

Service och reservdelar

Sverige

Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel. 0771 - 76 76 76 eller via vår hemsida på www.husqvarna.se. Du kan även söka hjälp via din återförsäljare.

Adressen till din närmaste servicestation finner du via www.husqvarna.se eller Gula sidorna under rubrik Hushållsutrustning, vitvaror - service.

Innan du beställer service, kontrollera först om du kan avhjälpa felet själv.

Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

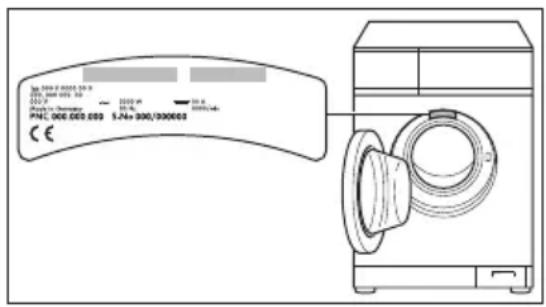

Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modellbeteckning ....

Produktnummer ......

Serienummer ....

Inköpsdatum ....

Hur och när uppträder felet ?

Finland

Service, reservdelsbeställningar och eventuella reparationer får utföras endast av ett auktoriserat serviceföretag. Information om det närmaste auktoriserade serviceföretaget får du från numret 0200-2662 (0,1597€/min (0,95 mk/min)+pvm), * eller telefonkatalogens gula sidor "hushållsapparatservice".

För att säkra maskinens klanderfria funktion skall man vid reparationer endast använda originala reservdelar.

* När du beställer service eller reservdelar bör du veta produktnummer och modellbeteckning som står på dataskylten. Skriv up dem här så har du dem tillhands när du behöver dem.

Modell: ....

Produktnummer: ....

Serienummer: ....

Inköpsdatum: ....

Med reservation för ändringar

Electrolux-koncernen är världens största tillverkare av hushållsmaskiner och utrustning för kök, rengöring samt skogs- och trädgårdsskötsel. Mer än 55 miljoner produkter från Electrolux-koncernen (som kylskåp, spisar, tvättmaskiner, dammsugare, motorsågar och gräsklippare) säljs varje år till ett värde av 120 miljarder kronor i över 150 länder runt hela världen.
