BRUKSANVISNING QW12650 HUSQVARNA

läs noga igenom den här bruksanvisningen. Lägg särskilt märke till avsnittet "Säkerhet" som finns på de första sidorna. Spara bruksanvisningen så att du kan slå upp i den senare. Lämna den vidare till eventuellt nya ägare.

Med varningstriangeln och/eller orden (Varning!, Se upp! respektive Observeral) markeras anvisningar som är viktiga för din säkerhet och för maskinens funktion. Följ dem till punkt och pricka.

1. Siffrorna leder dig steg för steg i betjäningen av tvättmaskinen.

2. ...

Efter den här symbolen får du kompletterande informationer om betjäningen och den praktiska användningen av tvättmaskinen.

Efter den här symbolen får du tips och anvisningar om ekonomisk och miljöskonande använding av tvättmaskinen.

Bruksanvisningen innehåller också anvisningar om hur man själv åtgärdar eventuella störningar, se avsnitt "Vad ska jag göra om ...".

Innehåll

Bruksanvisning 5

Säkerhet 5

Avfallshantering 6

Miljötips 6

Beskrivning av tvättmaskinen 7

Sett framifrån 7

Fack för tvätt- och sköljmedel 7

Panel 8

Programväljare 8

Knappar för tillvalsprogram 10

Förbrukningsvärden 11

Före första tvätten 11

Förbereda tvättningen 11

Sortera och förbereda tvätten 11

Textilslag och tvättsymboler 12

Tvätt- och sköljmedel 12

Vattenavhärdare 12

Starta ett program 13

Kort anvisning 13

Inställning av tvättprogram 13

Ändring av centrifugeringsvarvtal/val av sköljstopp 14

Inställning av startfördröjning 14

Öppna och stänga luckan 15

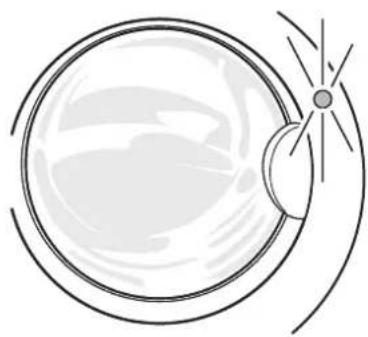

Lägga i tvätt 15

Påfyllning av tvätt-/sköljmedel 16

Start av tvättprogram 17

Tvättprogrammets förlopp 17

Ändring av tvättprogram 18

Programmet är färdigt/ta ut tvätten 18

Programtabeller 19

Tvättning 19

Separat blötläggning 20

Separat sköljning 20

Separat mjuksköljning/stärkning/impregnering 20

Separat centrifugering 20

Rengöring och skötsel 21

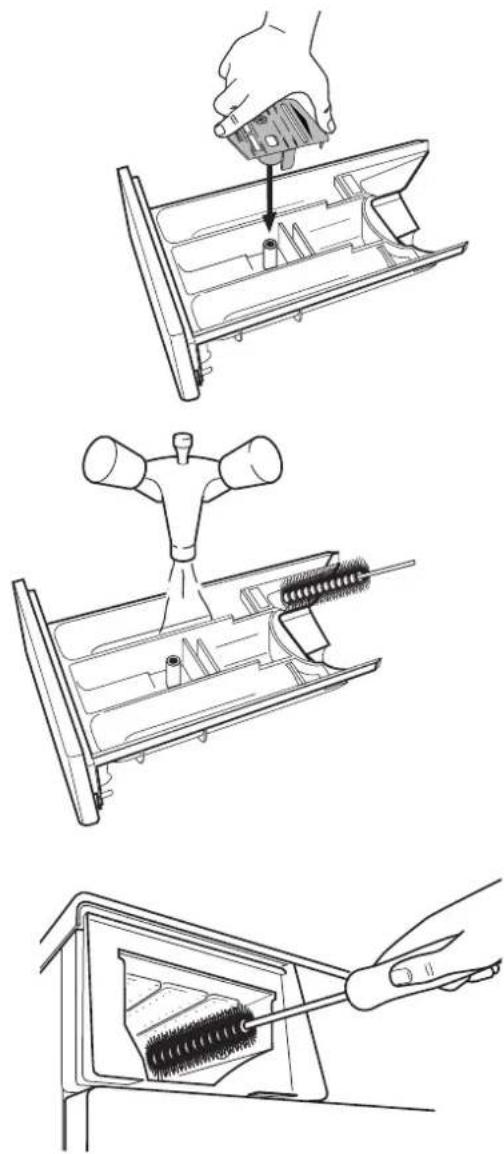

Rengöring av tvättmedelsfack 21

Rengöring av tvättrumma 22

Rengöring av lucka/gummibälg 22

Rengöra pumphuset 23

Vad ska jag göra om ... 24

Åtgärdande av störning 24

När du inte är nöjd med tvättresultatet 26

Nödtömma vatten 27

Barnspärr 28

Uppställnings- och anslutningsanvisning 29

Tekniska data/Mått 29

Säkerhetsanvisningar för installationen 29

Uppställning av maskinen 30

Transportera maskinen 30

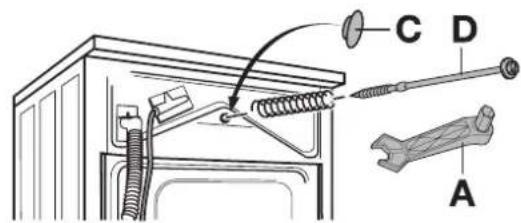

Ta bort transportskydden 30

Förbereda uppställningsplatsen 31

Uppställning på en betongsockel 32

Uppställning på sviktande golv 32

Utjämna ojämnheter i golvet 32

Elektrisk anslutning 33

Vattenanslutning 33

Tillåtet vattentryck 33

Vattentillförsel 34

Vattenavlopp 35

Pumpningshöjder 35

Inbyggnad under en bänkskiva 36

Bänkskiva med en höjd på 85 cm 36

Bänkskiva med en höjd på 90 cm eller högre 36

Garanti/Konsumentkontakt 37

Reklamation 37

Sverige 37

Konsumentkontakt 37

Sverige 37

Sakregister.... 38

Service och reservdelar 39

Säkerheten på våra elektriska apparater följer alla kända regler och säkerhetsföreskrifter. Men vi vill ändå som tillverkare göra dig medveten om följande säkerhetsanvisningar.

Före den första starten

• Följ "Anvisning för uppställning och ning" längre fram i denna bruksanvisning.
• Om maskinen levereras under vintermånaderna och det är minusgrader: Låt tvättmaskinen stå 24 timmar i rumstemperatur innan du startar den.

Avsedd användning

• Tvättmaskinen är endast avsedd för tvätt av kläder och normalt hushållsbruk. Om den används för andra ändamål eller används felaktigt tar tillverkaren inte ansvar för eventuella skador.
• Av säkerhetsskäl är det inte tillåtet att bygga om eller förändra tvättmaskinen.
• Använd bara tvättmedel som är avsedda för hushållstvättmaskiner. Följ tvättmedelstillverkarens anvisningar.
• Tvätten får inte innehålla lättantändliga lösningsmedel. Detta gäller även vid tvätt efter fläckborttagning.
• Använd absolut inte tvättmaskinen för kemtvätt. Explosionsrisk!
• Använd bara textilfärgnings-/avfärgningsmedel i tvättmaskinen när tillverkaren av dessa produkter uttryckligen tillåter detta. Vi ansvarar inte för eventuella skador.
• Använd endast vatten från vattenledningsnätet.
• Frostskador omfattas inte av garantin! Om tvättmaskinen står i ett utrymme med risk för frost måste man genomföra en nödtömning vid frostrisk (se avsnittet "Nödtömning").

Säkerhet för barn

• Förpackningsmaterial (t.ex. plast, frigolit) kan vara farliga för barn. Kvävningsrisk! Håll förpackningsmaterialet borta från barnen.
• Barn inser ofta inte farorna med elektriska apparater. Håll därför nödvändig uppsikt när tvättmaskinen är igång och låt inte barnen leka med den -risken finns t.ex. att barn stänger in sig.
• Se till att barn eller husdjur inte klättrar in i tvättmaskinens trumma.
• Avfallshantering av tvättmaskinen: Dra ur stickkontakten, skär av sladden och kasta bort den, förstör luckans lås. Då kan inte lekande barn stänga in sig eller råka i livsfara.

Allmän säkerhet

• Bara fackmän får utföra reparationer på tvättmaskinen. Felaktiga reparationer kan innebära allvarliga risker för användaren. Vid reparationer - kontakta återförsäljaren eller vår service.
• Börja aldrig använda tvättmaskinen om nätkabeln anslut
• är skadad eller om panelen, topplocket eller sockelområdet är så skadade att man kan komma åt elektriska delar i maskinen.
• Stäng av tvättmaskinen före rengöring, skötsel och underhållsarbeten. Dra dessutom ut stickkontakten ur vägguttaget eller - vid fast anslutning - stäng av strömbrytaren på väggen eller skruva ur säkringen i proppskåpet.
• Koppla från tvättmaskinen från elnätet under längre användningsuppehåll.
• Dra aldrig ur stickkontakten genom att hålla i sladden, utan håll alltid i stickproppen.
• Grenuttag, kopplingar och förlängningssladdar får inte användas. Brandrisk genom överhettning!
• Spola inte av tvättmaskinen med en vattenstråle. Risk för strömstöt!
• Vid tvättprogram med höga temperaturer blir glasluckan varm. Rör den inte!
• Låt tvättvattnet svalna innan du nödtömmer maskinen eller rengör pumphuset.
• Smådjur kan gnaga på elledningar och vatten-slangar. Risk för strömstöt och vattenskador! Håll smådjur borta från tvättmaskinen.

Avfallshanteringntering

Avfallshantering av förpackningsmaterial!

Ta hand om förpackningen till din tvättmaskin på rätt sätt. Alla använda förpackningsmaterial är miljövänliga och återvinningsbara.

- Plastdelar är märkta med de internationellt standardiserade förkortningarna:

PE< för polyeten, t.ex. förpackningsfilm

PS< för polystyren, t.ex. stötdämpande material (alltid freonfritt)

POM< för polyoxymetylen, t.ex. plastklämmor

- Kartongdelarna är tillverkade av returpapper och ska lämnas till pappersinsamling.

Avfallshantering av gamla maskiner

När du en dag skall skrota din tvättmaskin, lämna den till återvinning, kontakta din kommun för närmaste återvinningsstation.

Miljötipsps

• Normalt smutsad tvätt behöver inte förtvättas. Du sparar tvättmedel, vatten och tid (och är skonsam mot miljön!).
• Tvättmaskinen arbetar mycket ekonomiskt när du följer angivna tvättmängder.
• När du tvättar små mängder, ta bara hälften eller två tredjedelar av rekommenderad tvättmedelsmängd.
• Du kan ta bort fläckar och nedsmutsade områden genom lämplig förbehandling. Sedan kan du tvätta på lägre temperatur.
• Tvätta lätt till normalt smutsad vittvätt på energi-sparprogrammet.
• Ofta behövs inte mjukmedel. Prova en gång! Om du använder torktumlare blir dina kläder mjuka och sköna även utan mjukmedel.
• Vid hårt vatten (se "Tvätt- och sköljmedel") kan du använda vattenavhärdare och minska på doseringen av tvättmedel.

Beskrivning av tvättmaskinenav tvättmaskinen

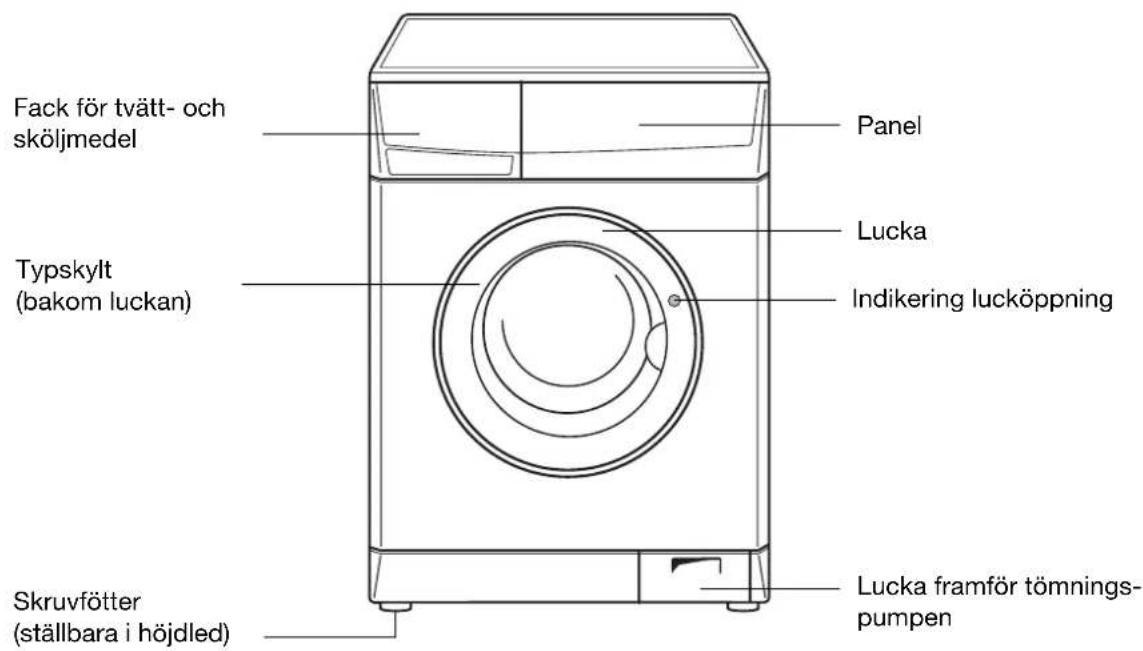

Sett framifrån

Fack för tvätt- och sköljmedel

Panel

Knappar för tillvalsprogram

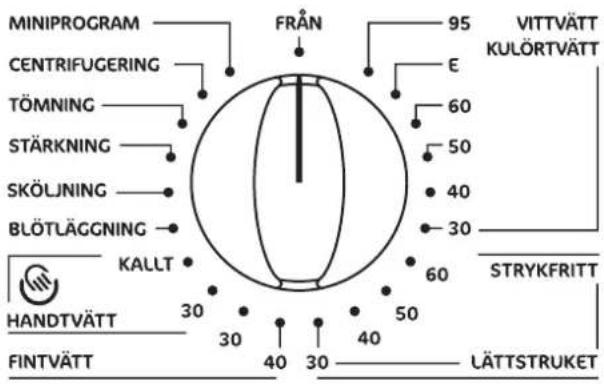

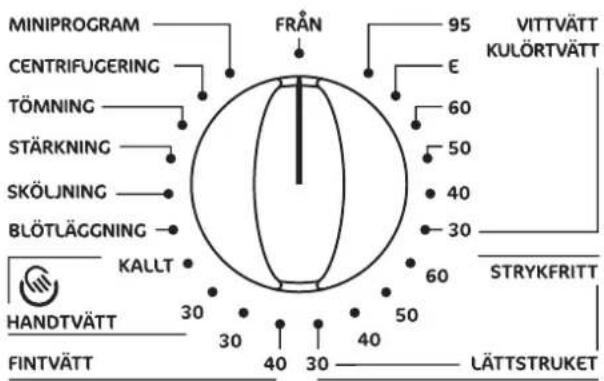

Programväljare

Programväljaren bestämmer typen av program (till exempel vattennivå, trumrörelse, antal sköljningar och centrifugeringsvarvtal) utifrån den typ av tvätt som ska behandlas, samt tvättvattnets temperatur.

FRĂN

• Stänger av tvättmaskinen, i alla andra lägen är den påslagen.
• Återställer programinställningar som gjorts av misstag. Utgångsläget är återställt igen.

VITTVÄTT/KULÖRTVÄTT

Huvudprogram för vit-/kulörtvätt (bomull/linne) vid 30 °C till 95 °C.

Läge E: Energisparprogram vid ca 67 °C för lätt till normalt smutsad vittvätt, förlängd tvättid (går inte att kombinera med SNABB-TVÄTT).

STRYKFRITT

Huvudprogram för strykfria textilier (blandmaterial) vid 40 °C till 60 °C.

Läge för LÄTTSTRUKET: Huvudprogram vid 30 °C för strykfria textilier, som med hjälp av det här programmet bara behöver strykas lätt eller inte alls.

FINTVÄTT

Huvudprogram för fintvätt vid 30 °C eller 40 °C.

HANDTVÄTT

Huvudprogram (KALLT eller 30 °C) för maskintvättbart ylle, handtvättbara ylletextilier och siden med skötselsymbolen 📋(Handtvätt).

BLÖTLÄGGNING

Separat blötläggning i ca 20 minuter vid 30 °C. Det valda tvättprogrammet kan väljas i anslutning till den.

SKÖLJNING

Separat sköljning, till exempel sköljning av handtvättade textilier (3 sköljningar, flytande sköljmedel spolas in vid den sista sköljningen från tvättmedelsfacket och centrifugering).

STÄRKNING

Separat stärkning, separat mjuksköljning, separat impregnering av fuktig tvätt (1 sköljning, flytande sköljmedel spolas in från tvättmedelsfacket och centrifugering).

TÖMNING

Pumpar ur vattnet efter ett sköljstopp (utan centrifugering).

Sköljstopp innebär att: tvätten blir liggande i det sista sköljvattnet utan att centrifugeras.

CENTRIFUGERING

Pumpar ur vattnet efter ett sköljstopp och centrifugerar, respektive separat centrifugering av handtvättad tvätt.

MINIPROGRAM

Ett ca 30 minuter långt specialprogram vid 30 °C för kort genomtvättning av textilier, som till exempel sportkläder som burits en gång.

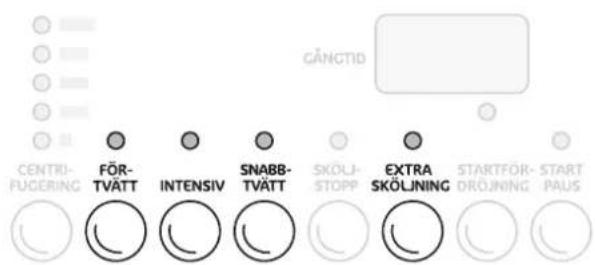

Knappar för tillvalsprogram

Knapparna för tillval är till för att anpassa tvättprogrammet efter hur smutsig tvätten är. Tillvalsprogrammen är inte nödvändiga vid normalt smutsad tvätt.

FÖRTVÄTT

Förtvättar vid ca 30 °C före det automatiskt följande huvudprogrammet, med mellancentrifugering vid VIT-/KULÖRTVÄTT och STRYKFRITT, utan mellancentrifugering vid FINTVÄTT.

Behandlar kraftigt smutsad tvätt och tvätt med fläckar (fläcksalt spolas in tidsoptimerat under programförloppet).

SNABBTVÄTT

Förkortad huvudtvätt för lätt smutsad tvätt.

EXTRASKÖLJNING

Det går att ställa in en extra sköljning med den här knappen.

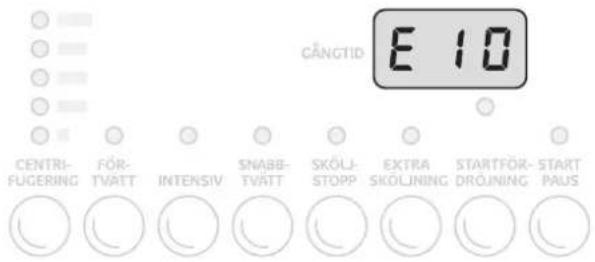

Om "Err" börjar blinka i multidisplayen när en tillvalsknapp trycks in, är tillvalet inte kombinerbart med det inställda tvättprogrammet.

Nedanstående tabell visar möjliga kombinationer av tillvalsprogram till de olika tvättprogrammen:

Tvättprogram temperatur (i °C)	Möjliga tillvalsprogram
VITTVÄTT/KULÖRTVÄTTE (energisparprogram)	FÖRTVÄTT	INTENSIV - EXTRASKÖLJNING
VITTVÄTT/KULÖRTVÄTT 95, 60, 50, 40	FÖRTVÄTT	INTENSIV1)	SNABBTVÄTT 1)	EXTRASKÖLJNING
VITTVÄTT/KULÖRTVÄTT 30 FÖRTVÄTT	- SNABBTVÄTT	EXTRASKÖLJNING
STRYKFRITT 60, 50, 40 FÖRTVÄTT		INTENSIV1)	SNABBTVÄTT 1)	EXTRASKÖLJNING
LÄTTSTRUKET 30 FÖRTVÄTT - SNABBTVÄTT	TVÄTT EXTRASKÖLJNING
FINTVÄTT 40 FÖRTVÄTT		INTENSIV1)	SNABBTVÄTT 1)	EXTRASKÖLJNING
FINTVÄTT 30 FÖRTVÄTT - SNABBTVÄTT	EXTRASKÖLJNING
HANDTVÄTT 30, KALLT --	-	-
MINIPROGRAM 30	--	-	-

1) Det går att välja antingen SNABBTVÄTT eller INTENSIV men inte båda samtidigt.

Förbrukningsvärdensvärden

Värdena för de utvalda programmen i den nedanstående tabellen har fastställts efter standardiserade förhållanden. För normal hushållsdrift ger den ändå en god orientering.

Programväljare/temperatur	Tvättmängd i kg	Vatten i liter	Energi i kWh
VITTVÄTT/KULÖRTVÄTT 95 5 45 1,70
VITTVÄTT/KULÖRTVÄTT 60 1)	5	4	2
VITTVÄTT/KULÖRTVÄTT 40 5 49 0,60
STRYKFRITT 40	2,5	54 0,50
FINTVÄTT 30	2,5	50 0,30
HANDTVÄTT 30	2 48 0,20

1) Observera: Programinställning för ett test enligt EN 60 456. Förbrukningsvärdena skiljer sig från de angivna värdena beroende på vattnets tryck, hårdhet och inloppstemperatur samt rumstemperatur, typ av och mängden tvätt, tvättmedel som används, svängningar i nätpänningen och valda tillvalsfunktioner.

Före första tvättenförsta tvätten

Kör maskinen en gång utan tvättgods (KULÖRTVÄTT 95, med halva tvättmedelsmängden).

Då avlägsnas eventuella rester från tillverkningen inne i innertrumman och yttre vattenbehållaren.

Förbereda tvättningenättningen

Sortera och förbereda tvätten

• Sortera efter tvättsymboler och textilslag (se "Textilslag och tvättsymboler").
  • T ö m f i c k o r n a .
• Ta bort metallföremål (gem, säkerhetsnålar osv.).
• Så här kan du undvika att tvätten skadas eller snor ihop sig: Stäng blixtlås, knäpp lakan och örngott, knyt lösa band - exempelvis på förkläden.
• Vänd ut och in på plagg som består av dubbelt tyg (sovsäck, anorak osv.).
• Vänd stickade, kulörta textilier samt ylle och textilier med påsatta dekorationer ut och in.
• Tvätta små och ömtåliga plagg (babystrumpor, strumpbyxor, behår osv.) i ett tvättnät, tvättpåse, en kudde med blixtlås eller i större strumpor.

• Behandla gardiner mycket försiktigt. Ta bort metallringar eller skarpa plastringar och lägg dem i ett nät eller en påse. Vi kan inte ta ansvar för eventuella skador.

• Tvätta inte kulör- och vittvätt tillsammans. Den vita tvätten kan missfärgas eller bli grå.

• Nya kulörta plagg innehåller ofta färgöverskott. Det är bäst att tvätta sådana plagg separat första gången.
• Blanda små och stora plagg! Då förbättras tvätt-effekten och tvätten fördelas bättre vid centrifugeringen.
• Luckra upp tvätten innan du stoppar in den i tvättmaskinen.
• Veckla ut plaggen innan du lägger dem i tvättmaskinen.
• Följ tvättanvisningarna "tvättas separat" och "tvättas flera gånger separat"!

Textilslag och tvättsymbolerymboler

Tvättsymbolerna hjälper till att välja rätt tvättprogram. Tvätten bör sorteras efter textilslag och tvättsymboler. På tvättsymbolerna anges alltid de maximala temperaturerna.

Vittvätt 95

Textilier i bomull och linne med denna tvättsymbol är mindre känsliga för mekanisk bearbetning och höga temperaturer. För detta textilslag är programmet VIT-TVÄTT/KULÖRTVÄTT lämpligt.

Kulörtvätt 60 40

Textilier i bomull och linne med dessa tvättsymboler är mindre känsliga för mekanisk bearbetning. För dessa textilslag är programmet VITTVÄTT/KULÖR-TVÄTT lämpligt.

Strykfri tvätt 60 40

Textilier av behandlad bomull, blandmaterial med bomull, viskos och syntetmaterial med dessa tvätt-symboler vill ha en mekaniskt mildare behandling. För dessa textilslag passar programmet STRYK-FRITT/LÄTTSTRUKET.

Tvätt- och sköljmedel

Vilka tvätt- och sköljmedel?

Använd bara tvätt- och sköljmedel som är avsedda för hushållstvättmaskin. Följ alltid tillverkarens anvisningar.

Hur mycket tvätt- och sköljmedel?

Hur mycket medel som ska användas beror på:

• hur smutsig tvätten är
• vattnets hårdhetsgrad
• tvättmängden

Vattenavhärdare

Vid hårt eller mycket hårt vatten bör avhärdningsmedel användas. Följ tillverkarens anvisningar! Dosera sedan alltid tvättmedlet efter mjukt vatten. Kontakta ditt lokala vattenverk eller kommunen om du inte vet vattnets hårdhetsgrad på din ort.

Vattnets hårdhet

Fintvätt 40

Textilier som vadderade material, mikrofibrer, viskos, syntetmaterial och gardiner med denna tvättsymbol behöver en mycket skonsam behandling. För dessa textilslag är programmet FINTVÄTT lämpligt.

Ylle, siden och särskilt omtålig tvätt

Textilier som ylle, blandmaterial med ylle och siden med dessa tvättsymboler är mycket känsliga för mekanisk bearbetning. För textilier av dessa slag lämpar sig programmet ⚙ HANDTVÄTT.

Obs! Textilier med tvättsymbolen (Tål ej vattentvätt!) får inte tvättas i tvättmaskin!

Följ tvätt- och sköljmedeltillverkarens rekommendationer för användning och dosering. Om tvättmedelstillverkaren inte angivit någon dosering för mindre tvättmängd, ta en tredjedel mindre mängd när maskinen är halvfylld och bara halv mängd (som rekommenderas för fylld maskin) vid minsta tvättmängd samt vid LÄTTSTRUKET.

Eftersom avhärdningsmedlet spolas in före huvudtvättmedlet (föravhärdning av vattnet), räcker det med åttio procent av den mängd avhärdningsmedel som anges på förpackningen.

Hårdhetsgrad	Hårdhetsgrad i °dH (tysk hårdhetsgrad)	Hårdhet i mmol/l (millimol per liter)
I - mjukt 0 - 7 till 1,3
II - medelhårt 7 - 14 1,3 - 2,5
III - hårt 14 - 21	2,5 - 3,8
IV - mycket hårt	över 21	över 3,8

Starta ett programogram

Kort anvisning

Ett program körs i följande steg:

1. Ställ in ett tvättprogram:

- Ställ in program och temperatur med hjälp av programväljaren

- Ställ eventuellt in ett eller flera tillvalsprogram

1. Ändra eventuellt centrifugeringsvarvtalet/välj SKÖLJSTOPP.

2. Ställ eventuellt in STARTFÖRDRÖJNING.

3. Öppna luckan, lägg i tvätten.

4. Stäng luckan.

5. Fyll på tvätt-/sköljmedel.

6. Starta tvättprogrammet med START/PAUS-knappen.

När tvättprogrammet är färdigt:

Observera! Slutade programmet med sköljstopp, så kör TÖMNING eller CENTRIFUGERING innan du öppnar luckan.

1. Öppna luckan och ta ut tvätten.

2. Stäng av tvättmaskinen: Sätt programväljaren på FRÅN.

Inställning av tvättprogram

För lämpligt program, rätt temperatur och möjliga tillvalsprogram för den aktuella typen av tvätt, se "Programtabeller".

1. Vrid programväljaren till det önskade tvättprogrammet med den önskade temperaturen.

I multidisplayen visas i antal minuter hur lång tid det inställda programmet normalt tar.

1. Välj eventuellt ett eller flera tillvalsprogram:

Indikatorn för det valda tillvalsprogrammet tänds.

- Tryck på en annan knapp, om du vill välja något annat.

- Tryck in samma knapp en gång till för att välja bort det nyss valda.

Ändring av centrifugeringsvarvtal/val av sköljstopp

Ändra eventuellt centrifugeringsvarvtalet för slutcentrifugeringen/välj SKÖLJSTOPP:

Ändring av centrifugeringsvarvtal

Tryck på CENTRIFUGERINGS-knappen så många gånger som behövs, tills att lampan för det önskade centrifugeringsvarvtalet tänds.

Vid inställningen "0" pumpas det sista sköljvattnet ut när programmet är färdigt, men tvätten centrifugeras inte.

Om du inte ändrar centrifugeringsvarvtalet, så anpassas slutcentrifugeringen automatiskt till det valda tvättprogrammet.

• VITTVÄTT/KULÖRTVÄTT 1200 varv per minut
• STRYKFRITT/LÄTTSTRUKET 900 varv per minut
• FINTVÄTT 700 varv per minut
• HANDTVÄTT 900 varv per minut
• MINIPROGRAM 700 varv per minut

Varvtalet för mellancentrifugeringen är beroende av det valda programmet och kan inte ändras.

Val av sköljstopp

Trycker du in SKÖLJSTOPP-knappen, så stannar tvätten kvar i sista sköljvattnet. Den centrifugeras inte då.

Ingen centrifugering sker under hela tvättprogrammet. Programmet är därför mycket tystgående. SKÖLJSTOPP är därför praktiskt om man önskar tvätta under natten.

Inställning av startfördröjning

Med STARTFÖRDRÖJNINGS-knappen kan du skjuta upp starten av ett tvättprogram med mellan 1 till 24 timmar.

Tryck in STARTFÖRDRÖJNINGS-knappen så många gånger som behövs, tills att den önskade startfördröjningen visas i multidisplayen, det vill säga 12 h för en fördröjning av programstarten med 12 timmar.

Trycker du en gång till när 24 h visas, så upphävs startfördröjningen igen. Då visas 0 h och därefter det inställda tvättprogrammets gångtid (visas i timmar och minuter, till exempel 2.06).

Den inställda startfördröjningen upphävs även när du vrider programväljaren till FRÅN.

Inställd startfördröjning kopplas in först när tvättprogrammet startas med knappen START/PAUS.

Öppna och stänga luckan

Öppna: dra i luckans handtag.

Stäng: tryck till luckan ordentligt.

Lampan på luckan visar om luckan kan öppnas medan tvättmaskinen är på:

Luckans lampa Möjligt att öppna luckan?
tänd nej
släckt ja

När

- f e l k o d e n E40 blinkar i multidisplayen,

- och lamporna HUVUDTVÄTT och SLUT blinkar, har du försökt att starta ett tvättprogram, utan att lucken var riktigt stängd. Tryck då till luckan ordentligt och starta tvättprogrammet igen.

Lägga i tvätt

Se "Programtabeller" för maximal tvättmängd. Anvisningar för rätt förberedelse av tvätten finns i "Sortera och förbereda tvätten".

1. Sortera och förbered tvätten efter textilslag.
2. Öppna luckan: dra i luckans handtag.
3. Lägg i tvätten.

Obs! Kläm inte fast några plagg när du stänger luckan! Textilierna och maskinen kan skadas!

1. Stäng luckan ordentligt.

Påfyllning av tvätt-/sköljmedelåfyllning av tvätt-/sköljmedel

Anvisningar om tvätt- och sköljmedel finns i avsnittet "Tvätt- och sköljmedel".

1. Dra ut tvättmedelsfacket fram till stoppet.
2. Fyll på tvätt-/sköljmedel.

- Fack för fläcksalt/-tabletter

endast för tillvalsprogrammet INTENSIV

- Fack för huvudtvättmedel i pulverform

(Om du använder vattenavhärdare och darför behöver det högra facket för förtvätt-/blötläggningsmedlet, så fyll på vattenavhärdaren tillsammans med huvudtvättmedlet i det vänstra facket.)

- Fack för flytande sköljmedel

(mjukmedel, formmedel, stärkelse) Observera! Fyll på högst upp till MAX-markeringen. Blanda ut tjockflytande medel upp till MAX-markeringen, med vatten. Lös upp stärkelse i pulverform.

Anvisning: En liten mängd restvatten i facket för flytande sköljmedel är normalt och påverkar inte sköljresultatet.

- Fack för förtvättmedel/blötläggningsmedel

(endast för FÖRTVÄTT och BLÖTLÄGGNING) eller för vattenavhärdare

1. Skjut in facet helt.

Vid användning av flytande tvättmedel/tabletter:

Fyll på doseringsbollen eller påsen för flytande tvättmedel eller tabletter som medföljer förpackningen. Följ anvisningarna på tvättmedelsförpackningen.

Förtvättmedel/ blötläggningsmedel eller vattenavhärdare

Start av tvättprogram

1. Kontrollera att vattenkranen är öppen.

2. Starta tvättprogrammet: Tryck på START/PAUS-knappen. Tvättprogrammet startar direkt eller när den inställda tiden för startfördröjningen gått ut.

Luckan är inte riktigt stängd, när START/PAUS-knappen tryckts in och

- felkoden E40 blinkar i multidisplayen, - och lamporna för HUVUDTVÄTT och SLUT blinkar.

Tryck då till luckan ordentligt och tryck en gång till på knappen START/PAUS.

Vid inställd startfördröjning:

Den inställda startfördröjningen går och i multidisplayen visas den återstående tiden fram till programstarten (alltid i hela timmar). Under den tiden kan du lägga i mer tvätt eller ändra respektive avbryta startfördröjningen.

• Lägga i mer tvätt: tryck in START/PAUS-knappen. Luckan går att öppna. Stäng sedan luckan och tryck in START/PAUS-knappen igen.
• Ändra eller avbryta startfördröjningen: Tryck på START/PAUS-knappen. Tryck in STARTFÖR-DRÖJNINGEN så många gånger som behövs, tills att den önskade tiden visas. När programtiden visas (presentation i timmar och minuter, till exempel 206) startar tvättprogrammet utan fördröjning.

Tvättprogrammets förlopp

Programförloppsindikering

Programstegen som ska utföras visas i programförloppsindikeringen innan starten. Det aktuella programsteget visas under tvättprogrammets gång.

Multidisplay

Den resterande förväntade gångtiden (i timmar och minuter) visas hela tiden i multidisplayen ända tills att programmet är färdigt.

Den resterande gångtiden kan förlängas eller stå stilla en kort stund under tvättprogrammet, eftersom tvättprogrammet anpassar sig efter olika förutsättningar under tiden (till exempel typ av tvätt, tvättmängd, obalansavkänning vid centrifugering och vid specialsköljning).

Ändring av tvättprogram

Ändra respektive avbryta ett program

1. Tryck på START/PAUS-knappen.
2. Vrid programväljaren till FRÅN. Tvättprogrammet har avbrutits.
3. Ställ in ett nytt tvättprogram, om så önskas. Vrid annars programväljaren till TÖMNING eller CENTRIFUGERING och tryck in START/PAUS- knappen (vattnet pumpas ut alternativt tvätten centrifugeras först och vattnet pumpas ut efteråt).

Tvättprogrammet kan avbrytas när som helst via START/PAUS-knappen och sedan startas igen via ett nytt knapptryck. Du kan ändra tvättprogrammet endast när programväljaren först har vridits till FRÅN.

Val av tillvalsprogram

Det går att välja till tillvalsprogrammen SNABB-TVÄTT, INTENSIV respektive EXTRASKÖLJNING efter programstarten, under förutsättning att de är kombinerbara med det valda tvättprogrammet.

1. Tryck på START/PAUS-knappen.
2. Tryck på en av knapparna SNABBTVÄTT, INTENSIV eller EXTRASKÖLJNING.
3. Tryck på START/PAUS-knappen igen. Tvättprogrammet fortsätter.

Ändring av centrifugeringsvarvtal

Det går att ändra cetrifugeringsvarvtalet respektive ställa in SKÖLJSTOPP under tvättprogrammet.

1. Tryck på START/PAUS-knappen.
2. Ändra varvtalet med CENTRIFUGERINGS-knappen eller tryck in SKÖLJSTOPP-knappen.
3. Tryck på START/PAUS-knappen igen. Tvättprogrammet fortsätter.

Programmet är färdigt/ta ut tvätten

Lampan SLUT på programförloppsindikatorn tänds när ett tvättprogram är färdigt.

Om SKÖLJSTOPP valts, blinkar lampan ovanför START/PAUS-knappen.

1. Pumpa först ut vattnet efter ett sköljstopp:
   – Tryck antingen på START/PAUS-knappen (vattnet pumpas ut och tvätten centrifugeras enligt det pågående programmet; centrifugeringsvarvtalet kan även ändras medan centrifugeringen pågår genom att trycka en gång till på START/PAUS-knappen), eller
2. vrid programväljaren till FRÅN och därefter till TÖMNING och tryck in START/PAUS-knappen (vattnet pumpas ut utan centrifugering), eller
3. vrid programväljaren till FRÅN och därefter till CENTRIFUGERING, välj önskat centrifuge-ringsvarvtal och tryck in START/PAUS-knappen (vattnet pumpas ut och tvätten centrifugeras normalt).

Lampan SLUT på programförloppsindikatorn tänds efter att det här programsteget avslutats.

1. Öppna luckan. Luckan kan öppnas så snart som lampan på luckan slocknat.
2. Ta ut tvätten.
3. Vrid programväljaren till FRÅN.
4. Stäng vattenkranen.
5. Dra efter tvättningen ut tvättmedelsfacket något, så att det kan torka. Låt luckan stå på glänt, så att tvättmaskinen kan luftas ur.

Obs! Om inte tvättmaskinen används under en längre tid: Stäng vattenkranen och koppla bort tvättmaskinen från elnätet.

Programtabellerller

Tvättning

Vi tar inte upp alla program som är möjliga nedan, utan bara de vanligaste och mest ändamålsenliga inställningarna.

Typ av tvätt, skötselsymbol	Max tvättmängd (torrvikt) 1)	Programväljare temperatur (i °C)	Möjliga tillvalsprogram
Energisparprogram: vittvätt 95 60	5 kg	VITTVÄTT/KULÖRTVÄTT E (energisparprogram)	FÖRTVÄTT INTENSIV EXTRASKÖLJNING
Vittvätt/kulörtvätt 95 60 40	5 kg	VITTVÄTT/KULÖRTVÄTT 95, 60, 50, 40	FÖRTVÄTT INTENSIV eller SNABB-TVÄTT 2) EXTRASKÖLJNING
		VITTVÄTT/KULÖRTVÄTT 30	FÖRTVÄTT SNABBTVÄTT EXTRASKÖLJNING
	2,5 kg	MINIPROGRAM 30
Strykfritt 60 40	2,5 kg	STRYKFRITT 60, 50, 40	FÖRTVÄTT INTENSIV eller SNABBTVÄTT EXTRASKÖLJNING
	1 kg	LÄTTSTRUKET 3) 30	FÖRTVÄTT SNABBTVÄTT EXTRASKÖLJNING
	2,5 kg	MINIPROGRAM 30
Fintvätt 40	2,5 kg (eller 15-20m 2 gardiner)	FINTVÄTT 40	FÖRTVÄTT INTENSIV eller SNABBTVÄTT EXTRASKÖLJNING
		FINTVÄTT 30	FÖRTVÄTT SNABBTVÄTT EXTRASKÖLJNING
Ylle/handtvätt 40 40 40	2 kg	HANDTVÄTT 30, KALLT

1) En 10-litershink rymmer ungefär 2,5 kg torr tvätt (bomull).
2) SNABBTVÄTT kan inte väljas vid 50°C.
3) Skrynklor i tvätten går att undvika endast om tvättmängden hålls under 1 kg.
5 till 7 strykfria herrskjortor ger ungefär 1 kg torr tvätt.

Separat blötläggning

Typ av tvätt	Max tvättmängd (torrvikt)	Programväljare
Vit-/kulörtvätt 5 kg		BLÖTLÄGGNINGstrykfritt 2,5 kg
Fintvätt 2,5 kg

Separat sköljning

Typ av tvätt	Max tvättmängd (torrvikt)	Programväljare
Vit-/kulörtvätt 5 kg		SKÖLJNINGStrykfritt
1)	2,5 kg
Fintvätt1)	2,5 kg

1) Reducera centrifugeringsvarvtalet till 700 varv/min eller lägre.

Separat mjuksköljning/stärkning/impregnering

Typ av tvätt	Max tvättmängd (torrvikt)	Programväljare
Vit-/kulörtvätt 5 kg		STÄRKNINGStrykfritt
1)	2,5 kg
Fintvätt1)	2,5 kg

1) Reducera centrifugeringsvarvtalet till 700 varv/min eller lägre.

Separat centrifugering

Typ av tvätt	Max tvättmängd (torrvikt)	Programväljare
Vit-/kulörtvätt 5 kg		CENTRIFUGERING
Strykfritt1)	2,5 kg
Fintvätt1)	2,5 kg
Ylle/handtvätt1)	2 kg

1) Reducera centrifugeringsvarvtalet till 700 varv/min eller lägre.

Rengöring och skötselh skötsel

Rengöring av panel

Observera! Använd inga möbelvårdsmedel eller aggressiva rengöringsmedel att rengöra panelen och reglagen med.

Torka av panelen med en fuktig trasa. Använd varmt vatten.

Rengöring av tvättmedelsfack

Tvättmedelsfacket behöver rengöras med jämna mellanrum.

1. Dra ut tvättmedelsfacket fram till stoppet.
2. Ta bort tvättmedelsfacket med ett kraftigt ryck.
3. Ta ut insatsen ur det mellersta facket.

4. Rengör insatsen under rinnande vatten.

5. Rengör tvättmedelsfacket från baksidan med varmt vatten. Det går enklast med en flaskborste.

6. Sätt tillbaka insatsen till stoppet, så att den sitter fast.

7. Rengör hela området runt tvättmaskinens tvättmedelsfack med en borste, särskilt munstyckena på inspolningskammarens ovansida.

8. Sätt i tvättmedelsfacket i styrskenorna och skjut in det.

Rengöring av tvättrumma

Tvättrumman är gjord av rostfritt ädelstål. Rostande föremål som följer med tvätten kan ge rostfläckar på trumman.

Observera! Rengör inte ädelstålstrumman med syrahaltiga avkalkningsmedel, klor- eller järnhaltiga skurmedel eller stålull. Kontakta vår konsumentkontakt om du har frågor.

Ta bort eventuella rostfläckar på trumman med ett putsmedel för ädelstål.

Rengöring av lucka/gummibälg

Kontrollera regelbundet om det finns avlagringar eller skräp i gummibälgen bakom luckan och ta i så fall bort det.

Rengöra pumphusethuset

Gem, spikar och liknande som kan ha följt med tvätten och hamnat i tvättmaskinen, blir liggande i pumphuset. På sådana föremål kan ludd o. dyl. fastna, vilket kan täppa till pumphuset.

Därför bör du rengöra pumphuset minst en gång om året.

Vaming! Stäng av tvättmaskinen och dra ut stickkontakten (eller skruva ur proppen i elcentralen) innan pumphuset rengörs!

1. Gör först en nödtömning (se avsnitt "Vad ska jag göra om.../Nödtömma vatten").
2. Lägg en trasa på golvet framför locket till pumphuset. Kvarvarande vatten kan rinna ut.

3. Skruva ut locket till pumphuset moturs och dra ut det.

4. Ta bort eventuellt skräp från pumphuset.

5. Sätt tillbaka locket. För in bryggorna på locket i skårorna på sidorna och skruva fast det medurs.

6. Tillslut nödtömningsslangen och haka fast den i fästet igen.

7. Stäng luckan.

Vad ska jag göra om ...

Åtgärdande av störning

Försök vid störning att själv åtgärda problemet med hjälp av nedanstående anvisningar.

• O mErr" börjar blinka i multidisplayen när en knapp trycks in, är den valda funktionen inte kombinerbar med det inställda tvättprogrammet.
• Om felkoden E 10, E 20 eller E 40 visas i multi-displayen, kan du eventuellt åtgärda felet själv (se nedanstående störningstabell).

Tryck in START/PAUS-knappen efter att felet åtgärdats. Kontakta service om felkoden visas på nytt.

- Kontakta service vid alla andra visade felkoder (E tillsammans med en siffra eller en bokstav) och meddela felkoden.

Problem Möjlig orsak Åtgärd
Tvättmaskinen går inte.	Stickkontakten är inte isatt. Sätt i stick	kontakten.
	Säkringen i fastighetens elcentral fungerar inte.	Byt ut säkringen (proppen).
	Luckan är inte riktigt stängd.	Stäng och tryck till luckan tills du hör att den går i lås.
	Du har inte tryckt in START/PAUS-knappen tillräckligt lång tid.	Håll START/PAUS-knappen intryckt, tills att programmet startar.
Det går inte att stänga luckan.	Barnsäkringen är aktiverad.	Inaktivera barnsäkringen (se avsnittet “Barnspärr”).
Felkoden E40 blinkar i multi-displayen. Lamporna HUVUDTVÄTT, SLUT och START/PAUS blinkar.	Luckan är inte riktigt stängd.	Stäng luckan ordentligt, tills att du hör att den hakat i.Starta programmet igen.
Felkoden E10 blinkar i multi-displayen. Lamporna SKÖLJSTOPP, SLUT och START/PAUS blinkar. Det kommer inget vatten.	Vattenkranen är stängd.	Öppna vattenkranen. Starta programmet igen.
	Silen i tilloppsslangens anslutning är igensatt.	Stäng av tvättmaskinen. Stäng vattenkranen. Dra ut stickkontakten.Skruva av slangen från vattenkranen, ta ut silen och rengör den under rinnande vatten.
	Vattenkranen är igenkalkad eller defekt.	Kontrollera vattenkranen, reparera den vid behov.
“Err” blinkar i multi-displayen när en knapp trycks in.	Den valda funktionen går inte att kombinera med det inställda pro-grammet.	Välj något annat.
Tvättmaskinen vibrerar under driften eller står ostadigt.	De i höjdled justerbara skruvfötterna är inte rätt inställda.	Justera skruvfötterna enligt uppställnings- och anslutningsanvisningen.
	Transportsäkringen har inte tagits bort.	Ta bort transportsäkringen enligt uppställnings- och anslutningsanvisningen.
	Det finns bara ytterst lite tvätt i trumman (till exempel bara en badrock).	Det påverkar inte funktionen.
	Vattnet kunde inte pumpas ut helt och hålllet före centrifugeringen, eftersom utloppsslangen är vikt eller tömningspumpen är igensatt.	Kontrollera hur avloppsslangen dragits och räta vid behov ut vikta ställen. Rengör tömningspumpen och ta bort eventuellt skräp ur pumphuset.
Huvudtvättens tvättvatten skummar väldigt mycket.	Du har antagligen hällt i för mycket tvättmedel.	Dosera tvättmedlet exakt enligt tillverka-rens anvisningar.
Det rinner fram vatten under tvättmaskinen.	Tilloppsslangens anslutningar läcker.	Skruva fast tilloppsslangen.
	Avloppsslangen läcker.	Kontrollera avloppsslangen och byt ut den vid behov.
	Locket till tömningspumpen har inte stängts ordentligt.	Stäng locket ordentligt.
	Det har fastnat tvätt i luckan.	Avbryt programmet, ta bort tvätten från luckan. Starta programmet på nytt.
	Nödtömningsslangen är inte ordentligt tillsluten eller läcker.	Tillslut nödtömningsslangen ordentligt (se avsnitt “Nödtömma vatten”). Kontakta service om nödtömningsslangen läcker.
Sköljmedlet har inte spolats ned, facket ⚙ för sköljme-del är fullt med vatten.	Insatsen i facket för sköljmedel är inte fastsatt på rätt sätt eller igensatt.	Rengör tvättmedelsfacket, sätt fast insatsen ordentligt.
Tvätten är mycket skrynklig.	Du lade troligtvis i för mycket tvätt.	Överskrid inte den maximala tvättmäng-den (se Programtabeller). Välj program-met LÄTTSTRUKET vid lättstrukna textilier.
Felkoden E20 blinkar i multi-displayen Lamporna SKÖLJNING och SLUT blin-kar.Vattnet pumpas inte ut.	Avloppsslangen är vikt. Räta ut den.
	Den maximala pumphöjden (utlopps-höjd 1m från nivån där tvättmaskinen står) överskrids.	Kontakta service.
	Tömningspumpen är igensatt.	Stäng av tvättmaskinen, dra ut stickkon-takten och rengör tömningspumpen (se avsnitt “Rengöra pumphuset”).
	Vid vattenlås: vattenlåset är igensatt.	Rengör vattenlåset.
Lampan ALARM blinkar.	Tvättvattnet kan inte pumpas ut helt och hålllet, eftersom avloppsslangen har ett veck eller är igentäppt, eller också är utloppet blockerat.	Stäng av tvättmaskinen och dra ut stick-kontakten. Kontrollera utloppet och ren-gör det vid behov.
Problem Möjlig oršak Åtgärd
Luckan går inte att öppna när maskinen är påslagen.	Luckan är låst på grund av hög vattennivå eller hög temperatur (lampan på luckan är tänd).	Vänta tills att lampan på luckan slocknat.
		Om det ändå är nödvändigt att öppna luckan:Vrid programväljaren till FRÅN.Vrid programväljaren till TÖMNING.Tryck på START/PAUS-knappen.När vattnet har pumpats ut går det att öppna luckan.
Strömavbrott under ett tvättprogram (alla lampor är släckta).	Eventuell avstängning av strömmen från elleverantörens sida (luckan är låst i ca 4-10 minuter av säkerhetsskäl).	Programmet fortsätter när strömmen kommer tillbaka.
		Om tvätten ska tas ut under strömav-brottet:vrid programväljaren till FRÅN.Gör en nödtömning (se avsnitt “Nödtömma vatten”).Efter ca 4-10 minuter kan luckan öppnas genom att dra i handtaget.
Det fastnar tvättmedelsres-ter i tvättmedelsfacket.	Vattenkranen är inte helt öppen. Öppna	vattenkranen helt.
	Silen i tilloppsslangens anslutningar vid vattenkranen eller maskinen är igensatt.	Stäng vattenkranen. Skruva av tillopps-slangen från vattenkranen och från maskinen och rengör silarna.
Sköljvattnet är grumligt.	Det beror förmodligen på att tvätt-medlet har hög silikathalt.	Sköljresultatet påverkas inte negativt, använd eventuellt flytande tvättmedel.

När du inte är nöjd med tvättresultatet

När tvätten är grå och det finns kalkavlagringar i trumman.

• Du har använt för lite tvättmedel.
• Du har inte använt rätt tvättmedel.
• Du har inte förbehandlat vissa smutsfläckar.
• Program eller temperatur har inte ställts in rätt.
• När du använt modultvättmedel har de olika komponenterna inte använts i rätt proportion.

När det fortfarande finns grå fläckar på tvätten

• Tvätt med fläckar av salva, fett eller olja har tvättats med för lite tvättmedel.
• Du har tvättat vid för låg temperatur.
• Det beror ofta på att sköljmedel - i synnerhet sköljmedel i koncentrerad form - hamnat på tvätten. Tvätta bort sådana fläckar så snabbt som möjligt och använd sköljmedlet med försiktighet.

När det finns skum kvar efter sista sköljningen

- Moderna tvättmedel kan även under sista sköljningen ge upphov till skum. Tvätten är ändå tillräckligt sköljd.

När det finns vita tvättmedelsrester på tvätten

- Det är fråga om olösliga beständsdelar i moderna tvättmedel. Det är inte en effekt av otillräcklig sköljeffekt. Skaka av eller borsta bort resterna. Kanske hjälper det att vända plaggen ut och in före tvätten. Tänk över valet av tvättmedel, använd eventuellt ett flytande tvättmedel.

Nödtömma vatten

• Om tvättmaskinen inte kan pumpa ut tvättvattnet kan man göra en nödtömning.
• När tvättmaskinen står i ett utrymme med risk för frost måste man göra en nödtömning. Dessutom: Skruva dessutom loss tilloppsslangen från vattenkranen och lägg den på golvet och töm avloppsslangen.

Varning! Stäng av tvättmaskinen före nödtömning och gör den strömlös.

Se upp! Tvättvattnet som rinner ur nödtömningsslangen kan vara varmt. Risk för brännskador! Låt tvättvattnet svalna före nödtömningen!

1. Ta ett lågt kärl och samla upp tvättvattnet som rinner ut.

2. Fäll ned luckan på högra delen av maskinsockeln och ta bort den.

3. Lossa nödtömningsslangen från fästet.

4. Ställ under ett uppsamlingskärl.

5. Lossa och dra ut pluggen på nödtömnings- slangen genom att vrida moturs. Tvättvattnet rinner ut. Beroende på mängden tvättvatten kan det vara nödvändigt att tömma uppsamlingskärlet flera gånger. Stäng nödtöm- ningsslangen med pluggen under tiden du töm- mer kärlet.

När tvättvattnet runnit ut helt och hållet:

1. Skjut in pluggen ordentligt i nödtömningsslangen och skruva fast den medurs.
2. Lägg tillbaka nödtömningsslangen och haka fast den i fästet igen.
3. Sätt tillbaks luckan i maskinsockeln och stäng den.

När barnspärren är aktiverad kan du inte stänga luckan eller starta några program.

Aktivera barnspärr:

Vrid knappen (på luckans insida) medurs med hjälp av ett mynt till stoppet.

Vaming! Knappen får inte vara intryckt efter inställningen, då är barnspärren inte aktive-rad! Knappen måste vara ute som du ser på bilden.

Ta bort barnspärren:

Vrid knappen moturs till stopp.

Uppställnings- och anslutningsanvisningch ansl

Tekniska data /MåttMått

Höjdjustering ca +10/-6mm

Tvättmängd (beroende på program) max. 5kg

Användningsområde hushåll

Centrifugeringsvarvtal se typskylt

Vattentryck

1-10bar

(= 1 0 - 1 0 0 N / cm ^ 2

= 0, 1 - 1, 0 MPa)

Säkerhetsanvisningar för installationen

• Luta inte tvättmaskinen framåt eller åt höger sida (sett framifrån). Elektriska komponenter kan bli våta!
• Se efter så att tvättmaskinen inte är transportskadad. Du får absolut inte ansluta en skadad maskin. Vänd dig till den som skött transporten om maskinen är skadad.
• Se till att alla delar av transportskydden är borttagna och att täcklocken är ditsatta på maskinen, se "Ta bort transportskydden". Annars kan maskinen skadas vid centrifugeringen eller skada annat i närheten.
• Sätt i stickkontakten i ett jordat vägguttag.
  Obs! Stickkontakten får bara användas i torra utrymmen. Förlängningskablar in till våtrum är inte tillåtet.

• Fast anslutning: Maskinen måste alltid vara fast ansluten i våtrum (t.ex. badrum och duschrum). Fast anslutning får bara utföras av behörig elektriker.

• Förvissa dig före starten om att den märkspänning och strömtyp som finns angiven på maskinens typskylt överensstämmer med nätspänningen och strömtypen på uppställningsplatsen. Storleken på säkringen (proppen) som krävs framgår också av typskylten.

• Arbete på vattenledningen i samband med installation av tvättmaskinen får utföras endast av behörig installatör.
• Arbete på elnätet i samband med installation av tvättmaskinen får utföras endast av behörig elektriker.
• Nätanslutningskabeln får endast bytas ut av service eller av behörig elektriker.

Uppställning av maskinenppställning av maskin

Transportera maskinen

• Lägg inte tvättmaskinen på framsidan eller på höger sida (sett framifrån). Elektriska komponenter kan då bli våta.
• Transportera aldrig maskinen utan transportskydd. Ta inte bort transportskydden förrän maskinen står på uppställningsplatsen!

Att transportera maskinen utan transportskydd kan orsaka skador på maskinen.

• Lyft aldrig maskinen i den öppna luckan eller i sockeln.
• Transport med hjälp av säckkärra (pirra): Sätt bara an säckkärran från sidan.

Ta bort transportskydden

Obs! Glöm inte ta bort transportskydden innan du startar maskinen! Förvara transportskyddens samtliga delar på säker plats. De kan behövas vid en senare transport (flyttning).

1. Öppna båda slangfästena på maskinens baksida och ta loss slangarna och nätkabeln.

2. Ta bort båda slangfästena från maskinen med ett kraftigt ryck.

Specialnyckeln A och täcklocken B (2 stycken) och C (1 styck) levereras tillsammans med maskinen.

1. Ta bort skruven D inkl. tryckfjäder med hjälp av specialnyckel A.

2. Tillslut hålet med hjälp av täcklock C. Obs! Tryck in täcklocket så kraftigt att det snäpper in i maskinens baksida (skyddar maskinens inre mot stänkvatten).

3. Skruva ut de två skruvarna E med specialnyckel A.

4. Skruva ut de fyra skruvarna F med specialnyckel A.

5. Ta av transportskenan G.

6. Skruva i de fyra skruvarna F igen.

7. Tillslut de två stora hålen med täcklocken B. Obs! Tryck in täcklocken så kraftigt att de snäpper in i maskinens baksida (skyddar maskinens inre mot stänkvatten).

Förbereda uppställningsplatsen

- Uppställningsytan ska vara ren och torr, fri från bonvax och andra hala beläggningar, så att maskinen inte kan glida. Använd aldrig något smörjmedel som glidhjälp för att ställa maskinen på plats.

- Det är inte lämpligt att ställa maskinen på tjocka heltäckningsmattor eller golvbeläggningar med undersida av skumgummi. Maskinens stabilitet kan då inte garanteras.

- När golvet är belagt med plattor (klinkers) kan man lägga en vanlig gummimatta under maskinen.

- Försök inte justera små ojämnheter i golvet genom att lägga under trä- eller kartongbitar eller liknande, utan justera alltid med fötterna.

- Tvättmaskinen får inte ställas i ett utrymme med risk för frost. Risk för frostskador i maskinen!

- Tillopps- och avloppslangarna får inte vara vikta eller klämda.

Uppställning på en betongsockel

Montera av säkerhetsskäl golvplåtar, i vilka tvättmaskinen ställs, om du ställer den på betongsockel. Golvplåtarna finns att beställa hos kundtjänst.

Uppställning på sviktande golv

När maskinen ställs på sviktande golv, i synnerhet trägolv, skruva då fast en minst 15 mm tjock, vattenbeständig träskiva på minst 2 av golvets bjälkar. Ställ om möjligt maskinen i ett hörn. Där är golvet stabilast och tendensen till resonanssvängningar minst.

Utjämna ojämnheter i golvet

Du kan justera ojämnheter i golvet och korrigera höjden med hjälp av de fyra justerbara skruvfötterna. Höjden kan justeras mellan +10 och ... -6 mm.

Använd specialnyckeln som medlevereras, den är till för transportskydden och för att justera fötterna.

1. Sätt an specialnyckeln på fotens sexkant och se till så att den sitter stadigt.
2. Justera skruvfötterna så att maskinen står vågrätt och stadigt på underlaget. Maskinen får inte flytta sig vid belastning.
3. Kontrollera helst uppställningen med vattenpass.

Obs! Justera aldrig små ojämnheter i golvet genom att lägga under träbitar, papp eller liknande, justera alltid med hjälp av fötterna.

Uppgifter om nätspänning, strömtyp och erforderlig säkring (propp) framgår av typskylten. Typskylten finns upptill bakom luckan.

Denna apparat uppfyller kraven i följande EG-direktiv:

• "Lågspänningsdirektivet" 73/23/EEC med ändringar
• "EMK-direktivet" 89/336/EEC med ändringar

Vattenanslutning

Tvättmaskinen har ett säkerhetsskydd som förhindrar att tvättvatten kan återsugas till vattenledningsnätet. Ytterligare åtgärder är inte nödvändiga.

Obs!

• Maskiner avsedda för anslutning till kallvatten får inte anslutas till varmvatten!
• Använd bara de medelvererade eller andra godkända slangar vid anslutningen!

Tillåtet vattentryck

Vattentrycket måste uppgå till minst 1 bar (= 10N/cm² = 0,1 MPa), högst 10 bar (= 100N/cm² = 1 MPa).

• Vid mer än 10 bar: Installera en tryckreduceringsventil.
• Vid mindre än 1 bar: Skruva loss tilloppsslangen på maskinens baksida och ta ut flödesregulatorn (ta bort silen med en spetstång och ta bort gummiringen som ligger bakom silen). Sätt bara tillbaka silen igen.

Vattentillförsel

En 1,35m lång tryckslang finns med i leveransen.

Om du behöver en längre tilloppsslang ska du endast använda en godkänd tryckslang med fast monterade skruvkopplingar.

– Slangar med olika längd finns som tillbehör.

- Kontakta återförsäljaren eller vår konsumentkontakt för råd.

Obs! Du får absolut inte skarva tilloppsslangen för att förlänga den!

Packningar sitter antingen i slangens plastmuttrar eller ligger i en separat förpackning. Använd inga andra packningar!

1. Anslut slangens vinklade anslutning till tvättmaskinen.

Obs!

- Lägg inte tilloppsslangen rakt ned utan vrid den till höger eller vänster(se bilden).

- Dra åt slangkopplingen för hand, använd inga verktyg.

1. Anslut slangens raka anslutning till en vattenkran med gängan R 3/4 (tum).

Obs! Dra åt slangkopplingen för hand.

1. Kontrollera att slanganslutningarna är täta innan tvättmaskinen tas i drift genom att långsamt öppna vattenkranen.

Du kan antingen ansluta avloppsslangen till ett rör på väggen, ett vattenlås eller hänga den över ett tvätt-fat, en avloppsho eller ett badkar.

Använd bara originalslangar om du behöver längre avloppsslang (max. förlängning 3 m på golvet och sedan upp till 80 cm på höjden). Kontakta återförsäljaren eller konsumentkontakt för råd.

Längre avloppsslangar finns som tillbehör.

Obs! Lägg avloppsslangen så att den inte viks eller kommer i kläm.

Vattenavlopp till ett vattenlås

Slanghylsan passar alla vanliga typer av vattenlås. Kapa pipen på vattenlåset för största möjliga vattenflöde.

Säkra slanghylsan på vattenlåset med en slangklämma.

Vattenavlopp i ett handfat

Obs!

- Det är inte lämpligt med små handfat. Vattnet kan rinna över om handfatet inte kan svälja vattenmängden som pumpas ut!

- Änden på avloppsslangen får inte doppa ner i det utpumpade vattnet.

Då kan vattnet sugas tillbaka in i maskinen!

- Hänger du upp avloppsslangen i ett handfat eller badkar måste du säkra slangen med hjälp av slangböjen som medföljer leveransen. Annars kan kraften från avloppsvattnet pressa slangen ur handfatet.

Fäst slangböjen med ett snöre i vattenkranen eller väggen.

Pumpningshöjderder

För utpumpning av tvätt-/sköljvattnet har tvättmaskinen en pump som pumpar ut vattnet via avlopps-slangen upp till en höjd av 1m, räknat från golvytan där maskinen står.

Inbyggnad under en bänkskivabyggnad under ei

Observera:

• Vattenkranen och stickkontakten måste vara åtkomliga även efter att tvättmaskinen byggts in.
• Maskinen skall anslutas till en allpolig brytare vid fast elanslutning. Skall utföras av behörig elektriker.
• Placera anslutningarna för el och vatten vid sidan om tvättmaskinen. Det finns ingen plats bakom den.

Bänkskiva med en höjd på 85 cm

Tvättmaskinen kan byggas in under en helt sluten och genomgående bänkskiva med en arbetshöjd på 85 cm, efter att tvättmaskinens topplock tagits bort. Tvättmaskinens höjd minskar då till ca 82 cm.

Dä krävs en inbyggnadssats under tvättmaskinen vid inbyggnad. Den finns att beställa som tillbehör.

Vaming! Vid inbyggnad med tvättmaskinens topplock borttagen måste som skydd mot stänkvatten:

• en täckplåt monteras och jordas med specialskruvar på tvättmaskinens ovan-sida och
  – en tätningslist klistras fast på tvättmaskinens övre framkant.

Först därefter får tvättmaskinen anslutas elektriskt och tas i drift.

Täckplåt, specialskruvar och tätningslist ingår i inbyggnadssatsen.

Nödvändiga nischmått (minsta mått i mm)

Bänkskiva med en höjd på 90 cm eller högre

Varning! Vid inbyggnad i kök med en arbetshöjd på 90 cm eller högre måste tvättmaskinens topplock vara kvar på tvättmaskinen som skydd mot stänkvatten. Annars säkerställs inte ett tillräckligt skydd mot stänkvatten.

Skjut in tvättmaskinen i nischen, i kök med en arbetshöjd på 90 cm eller högre, utan att ta bort tvättmaskinens topplock.

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation.

Konsumentkontaktakt

Sverige

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. [phone] eller via e-mail på vår hemsida www.husqvarna.se

Sakregister

A

Alarm 25

Blötläggningsmedel 7,16

Bomull 12

C

Programförloppsindikator 8,17

Pumphus 7,23

s

Siden 9,12

Sköljmedel 7,12,13,16

Sköljning 9,20

Sköljstopp 9,14,18

Snabbtvätt 10, 18, 19

Startfördröjning 8,14,17

Stärkning 9,20

Strykfritt 8,10,12,19,20

T

Tömning 9,18

Tömningspump 23

Tvätt ömtålig 12

Tvättmängd 11, 19, 20

Tvättmedel 7,12,13,16

Tvättmedelsfack 7,16

Tvättsymboler 12

Tvättvattenspump 7,23

Typskylt 7,33,39

V

Vatten

-avhärdare 6,7,12,16

-hårdhet 6

hårdhetsgrad 12

pumpa ur 9,18

Vittvätt 8,10,12,19,20

Y

Ylle 9,12,19

handtvättbar 9,19,20

ö

Öppna luckan 15, 18, 26

Service och reservdelarce och reservdelar

Har du frågor om eller vill beställa service eller reservdelar ber vi dig att kontakta återförsäljaren eller vår rikstäckande service på tel. 020 - 76 76 76 eller via e-mail på www.elektroservice.se. Se adressen till ditt närmaste service-kontor i telefonkatalogen Gula sidorna under Hushållsutrustning, vitvaror - service.

Innan du beställer service, enligt EHL åtagandet, kontrollera först om du kan avhjälpa felet själv.

Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observa, elektriska fel skall alltid åtgärdas av certifierad elektriker.

Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modellbeteckning ....

Produktnummer ....

Serienummer ....

Inköpsdatum ....

Hur och när uppträder felet?

822 943 363-01-131102-01 Med reservation för ändringar

Electrolux-koncernen är världens största tillverkare av hushållsmaskiner och utrustning för kök, rengöring samt skogs- och trädgårdsskötsel. Mer än 55 miljoner produkter från Electrolux-koncernen (som kylskåp, spisar, tvättmaskiner, dammsugare, motorsågar och gråsklippare) säljs varje är till ett värde av 120 miljarder kronor i över 150 länder runt hela väriden.
