BRUKSANVISNING QW1330 HUSQVARNA

Åtgärder vid frysrisk 17

Skrotning.... 17

Miljöskydd 17

Beskrivning av maskinen 18

Tvättmedelslädan 18

Kontrollpanel 18

Hur du tvättar 19

Ladda tvätten 19

Dosering av tvättmedel 19

Val av program 19

Valmöjligheter 19

Knapp "Centrifugering" 19

Knapp "Förtvätt" 19

Knapp "Snabbtvätt" 19

Knapp "Extra Sköljstopp"...... 19

Knapp "Extra Sköljning" 19

Knapp "Startfördröjning" 19

Starta tvättprogrammet 19

Åtgärder under programmets gång 19

Lägga i mer tvätt 19

Ändra pågående program.... 19

Annullera program 20

Slut på programmet 20

Programtabell 21

Tvättguide 22

Sortera och förbereda tvätten 22

Ladda tvätt efter typ av textilfiber 22

Tvättmedel och andra tillsatser.... 22

Internationella symboler för skötsel av textilier 23

Underhåll och rengöring 24

Avkalka tvättmaskinen 24

Hölje 24

Tvättmedelslådan 24

Avloppssil.... 24

Om tvättmaskinen inte fungerar.... 25

Garanti 26

Service och reservdelar,

Konsumentrådgivning.... 26

FÖR INSTALLATÖREN 27

Rekommendationer 27

Tekniska uppgifter 27

Installation 28

Uppackning 28

Placering 28

Flytta tvättmaskinen 28

Nivåinställning.... 28

Vattenintag 28

Avloppsanslutning 29

Elektrisk anslutning 29

A. FÖR ANVÄNDAREN

1. REKOMMENDATIONER

Spara bruksanvisningen tillsammans med tvättmaskinen. Se till att bruksanvisningen följer med maskinen om den säljs eller överlåts. Den nya användaren kan ha nytta av informationen och rekommendationerna om tvättmaskinens funktion.

Rekommendationerna har sammanställts för att trygga din och andras säkerhet.

Vi ber dig att noga läsa igenom anvisningarna innan du installerar och använder tvättmaskinen.

1.1. Användning

• Packa om möjligt upp maskinen omedelbart vid leveransen. Kontrollera maskinens yttre skick. Vid eventuella skador bör du göra en skriftlig reservation på leveranssedeln som du också får behålla en kopia av.
• Maskinen har utvecklats för att användas av vuxna. Se till att barn inte rör den eller använder den som leksak.
• Försök inte ändra maskinens egenskaper. Det kan vara farligt.
• Maskinen är avsedd för normalt bruk i hemmet. Den får inte användas i kommersiella eller industriella syften, eller för andra ändamål än den är konstruerad för.
• Dra ut stickkontakten ur vägguttaget och stäng vattenkranen efter användning.
• Tvätta bara textilier som tål tvätt i hushållstvättmaskin. Ta hjälp av anvisningarna på tvättetiketten.
• Tvätta inte plagg med byglar, tyg som inte är fållat eller sönderslitet tyg.
• Töm alla fickor på mynt och skruvar, ta bort säkerhetsnålar, broscher, m.m. före tvätt. Föremålen kan orsaka stora skador om de blir kvar i tvätten.
• Lägg inte tvätt som behandlats med bensin, alkohol, perkloreten m.m. i tvättmaskinen. Brandrisk!
• Vänta tills medlet har avdunstat innan du lägger tvätten i trumman om du använder sådana fläckborttagningsmedel.
• Samla ihop alla små plagg, som till exempel strumpor, skärp m.m., i en liten tygpåse eller ett örngott.
• Använd den mängd tvättmedel som anges i avsnittet "Dosering av tvättmedel".
• Dra alltid ut stickkontakten ur vägguttaget innan du rengör eller underhåller maskinen.

1.2. Åtgärder vid frysrisk

Följande försiktighetsåtgärder bör vidtas om tvättmaskinen utsätts för en temperatur under 0°C:

- Stäng vattenkranen och koppla bort inloppsslangen.

- Placera inlopps- och avloppsslangens ändar i en balja på golvet.

- Välj tömningsprogrammet och kör hela programmet.

- Stäng av maskinen genom att ställa programväljaren i läget "Stopp/Från" ^* eller trycka på PÅ/AV*-knappen.

- Dra ut stickkontakten ur vägguttaget.

- Skruva fast inloppsslangen och sätt tillbaka avloppsslangen på sin plats.

På så sätt töms vattnet som finns i slangarna och man undviker isbildning som kan orsaka skador på maskinen.

Innan du använder maskinen igen ska du se till att maskinen placeras i ett utrymme där temperaturen överstiger 0°C.

1.3. Skrotning

Alla material som är märkta med symbolen ⚙ är återvinningsbara. Lämna in dem till en återvinningsstation (kontakta din kommun för närmaste station) för åter-vinning och återanvändning.

Alla delar som kan utgöra en fara bör göras obrukbara innan du skrotar maskinen; kapa elkabeln jäms med maskinen.

1.4. Miljöskydd

För att spara vatten och energi och därmed bidra till miljöskyddet rekommenderar vi dig att iaktta följande anvisningar:

• Fyll maskinen helt, om möjligt, hellre än att tvätta små mängder (se till att inte överbelasta trumman).
• Använd funktionen Förtvätt* eller Blötläggning* endast om tvätten är mycket smutsig.
• Dosera tvättmedlet efter vattnets hårdhetsgrad (se avsnittet "Dosering av tvättmedel"), tvättmängden och hur smutsig tvätten är.

2. BESKRIVNING AV MASKINEN

1 - Kontrollpanel
2 - Handtag för öppning av locket
3 - Fötter för nivåinställning
4 - Lucka till avloppssilen
5 - Handtag för transport av maskinen

2.1. Tvättmedelslådan

Symboler

1 - förtvätt

3 - sköljmedel

[NO TEXT]

(får ej överstiga MAX-nivån)

2 - Tvätt 📊

4 - för mycket sköljmedel

(om facken fyllts för mycket).

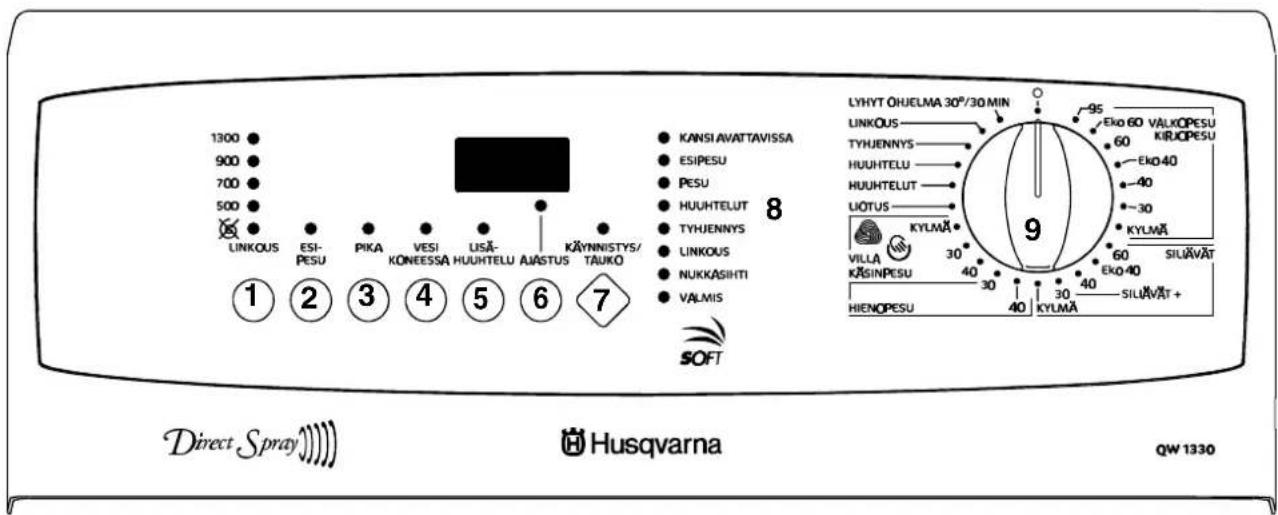

2.2. Kontrollpanel

1 - Knapp "Centrifugering" 6 - Knapp "Startfördröjning"
2 - Knapp "Förtvätt" 7 - Knapp "Start/Paus"
3 - Knapp "Snabbtvätt"
4 - Knapp "Sköljstopp" 9 - Programväljare
5 - Knapp "Extra Sköljning"

8 - Kontrollampor som visar programmets förlopp och ger information

3. HUR DU TVÄTTAR

Innan du använder din tvättmaskin för första gången rekommenderar vi dig att göra en förberedande 90-graders tvätt utan tvätt men med tvättmedel för att rengöra maskinen invändigt.

3.1. Ladda tvätten

• Öppna tvättmaskinens lock.
• Öppna trumman genom att trycka på låsknappen A. De två klaffarna hakas av automatiskt.
• Lägg i tvätten, stäng trumman och tvättmaskinens lock.

Observera: Se till att luckan till trumman är ordenligt stängd innan du stänger locket, och attthe

• de två klaffarna är fasthakade,
  •knapp A har kommit ut igen.

3.2. Dosering av tvättmedel

Tack vare tvättmetoden "Direct Spray" som gör det möjligt att minska vatten- och tvättmedelsförbrukningen, kan du minska de doseringar som rekommenderas av tvättmedelstillverkaren.

Häll tvättmedelsdoseringen i facken för huvudtvättmedel och förtvättmedel om du valt "förtvätt". Häll eventuellt sköljmedel i ett fack och klorblekmedel i ett annat. Se avsnittet "Tvättmedel och andra tillsatser" i tvättguiden om du använder andra typer av tvättmedel.

3.3. Val av program

I programtabellen (avsnitt 4) hittar du lämpligt program efter typ av tvätt.

Placera programväljaren på önskat program; de kontrollampor som motsvarar programmets etapper tänds.

Displayen visar det valda programmets beräknade längd (t.ex. 1 timme 10 minuter). Den tidslängd som visas minskar automatiskt under tvättcykeln.

3.4. Valmöjligheter

Du kan välja olika valmöjligheter efter det att programmet visats och innan knappen "Start/Paus" trycks in.

Tryck på den eller de knappar som önskas. Motsvarande kontrollampor tänds.

Om du trycker en gång till släcks kontrollamporna. När en valmöjlighet inte är kompatibel med valt program blinkar motsvarande kontrollampa under några sekunder och meddelandet "Err" visas på displayen (se programtabellen).

3.4.1. Knapp «Centrifugering»

När programmet väljs, eller i pausläge, visas den maximala hastigheten (som motsvarar typ av tvätt). Det är dock möjligt att minska hastigheten eller välja att inte centrifugera «☒» (bara tömma) genom att annullera centrifugeringen med knappen "Centrifugering".

3.4.2. Knapp "Förtvätt"

Tvättmaskinen gör en förtvätt på maximalt 30°C.

Vid bomulls- och syntetprogram avslutas förtvätten med en kort centrifugering och vid syntetprogram med att vattnet töms.

3.4.3. Knapp "Snabbtvätt"

Du kan minska tvättiden med 10 till 60 minuter beroende på valt program genom att trycka på den här knappen.

3.4.4. Knapp "Sköljstopp"

När du använder den här knappen stannar allt vatten kvar i maskinen så att tvätten inte blir skrynklig om den inte tas ut direkt när maskinen stannar.

3.4.5. Knapp "Extra sköljning"

Med den här knappen kan du förlänga bomulls-, syntet- och fintvättprogrammen med en extra sköljning.

3.4.6. Knapp "Startfördröjning"

Den här knappen gör det möjligt att programmera starten till mellan 1 och 24 timmar senare. Välj om hur många timmar du vill att programmet ska starta genom att upprepade gånger trycka på knappen.

3.5. Starta tvättprogrammet

För att starta cykeln trycker du på knappen "start/paus" när du har valt tvättprogram. Motsvarande kontrollampan lyser med fast sken.

Det är normalt att programväljaren inte vri- der sig under cykelns gång.

Kontrollampan för pågående program är tänd.

Nedräkningen börjar om du har valt att programmera starten. Fönstret "Resterande tid" visar antingen programmets längd eller programmerade starttiden.

3.6. Åtgärder under programmets gång

3.6.1. Lägga i mer tvätt

Tryck på knappen "start/paus". Motsvarande kontrollampa blinkar under paustiden. Tryck på samma knappigen för att fortsätta med programmet.

Det är möjligt att öppna locket när kontrollampan "LUCKA" är tänd. När du har tryckt på knappen "Start/Paus" blinkar kontrollampan "TRUM. I LÄGE" för att signalera trummans läge. När trumman har kommit i läge slutar kontrollampan att blinka.

3.6.2. Ändra pågående program

Innan du ändrar ett program som pågår måste tvättmaskinen sättas i pausläge genom att du trycker på knappen "start/paus". Om ändringen inte är möjlig anger displayen "Err" och motsvarande kontrollampa blinkar under några sekunder. Om du trots allt bestämmer dig för att ändra programmet måste du först annullera pågående program (se nedan).

3.6.3. Annullera program

Vrid programväljaren till läget "Stopp" om du vill annulera ett program. Det är möjligt att välja ett nytt program när det föregående har annullerats.

3.7. Slut på programmet

Tvättmaskinen stannar automatiskt och "0" blinkar i displayen. När locket öppnas hörs en dubbel "smäll" från läsanordningen. Kontrollampan "Lucka" fungerar inte när programmet ar avslutat. Lampan "Trumöppning i läge" (Valmis) tänds om trumöppningen är i uppåt läge.

Om knappen "Tysta nätter"* eller "Sköljstopp"* väljs blinkar kontrollampan som hör till knappen "start/paus", för att ange att vattnet måste tömmas ut innan locket kan öppnas.

Vrid programväljaren till läget "Stopp".

Ta ut tvätten.

Dra ut stickkontakten ur väggen och stäng vattenkranen.

Anmärkning: Vi rekommenderar dig att lämna locket och trumman öppna efter användning för att lufta maskinen.

4. PROGRAMTABELL

Alla möjligheter nämns inte här utan bara de vanligaste inställningarna.

Program Typ av tvätt	Tvätt-mängd	Valmöjligheter Temperaturer°C		Ungefärlig förbrukning
				Liter kWh		Varaktighet
Vit-/KulörtvättVita eller kulörta varor, t.ex. normalt nedsmutsade arbetskläder, sän-gkläder, dukar och servetter, klädesplagg, handdukar.	5,0 kg	CentrifugeringFortvättSnabbtvättSköljstoppExtra SköljningStartfördröjning		484255	2,100,950,60	Se displayen (uppgifterna kan ändras beroende på användnings-förhållanden)
StrykfrittSyntetmaterial, klädes-plagg, kulörta tyger, skrynkelfria skjortor, blus-sar.	2,5 kg 60			5050	0,800,55
FintvättFör alla ömtåliga textilier, t.ex. gardiner.	2,5 kg 30	47 0,40
LattstruketTvättprogram för lättstru- ket tekstilier.	1,0 kg	CentrifugeringSköljstoppExtra SköljningStartfördröjning		40 54 0,60
YlletvättUll som tål maskintvätt och är märkta "ren ull, tål maskintvätt, krymper ej".HandtvättMycket ömtåliga textilier märkta med "handtvätt".	1,0 kg	CentrifugeringSköljstoppStartfördröjning		30 44 0,22
Miniprogram 30°/30 minFör lätt nedsmutsad tvätt, ej ull.	2,5 kg 30	40 0,15
BlötläggningFör mycket smutsig tvätt, ej ull.	Beroende på textil.	Blötläggning i 30°C, sköljstopp.Töm genom att trycka på knappen "Start/Paus". Efter 18 timmar töm-mer tvättmaskinen ut vattnet		16 0,55
SköljningarTvätt som tvättats för hand kan sköljas med det här programmet.		3 sköljningar med extra sköljmedel.Centrifugering		29 0,15

* Referensprogram för försök enligt standarden CEI 456 (Vit-/Kulörtvätt 60°C)

5. TVÄTTGUIDE

5.1. Sortera och förbereda tvätten

• Sortera tvätten efter typ och skötselråd (se avsnitt 5.4: Internationella symboler för skötsel av textilier) - slits-tarka material som tål kraftfull bearbetning och centrifugering tvättas i normal tvätt; ömtåliga material som bör hanteras varsamt tvättas i fintvätt. Välj ett program och en temperatur som passar den ömtåligaste fibern vid blandad tvätt, dvs. om plagg med olika fibrer tvättas tillsammans.
• Tvätta vittvätt och kulörtvätt separat. Annars kommer den vita tvätten att färgas eller få en gråaktig nyans.
• Nya kulörta kläder har ofta ett färgöverskott. Tvätta helst sådana plagg separat första gången. Följ tvättrådet "tvätta separat" och "tvätta separat flera gånger".
  • Töm fickorna och veckla ut tvätten.
• Ta bort knappar som sitter löst, nälar och spännen. Stäng blixtlås, knyt snörband och remmar.
• Vänd ut och in på textilier med flera lager (sovsäckar, anoraker etc.), trikåvaror, ylleplagg och textilier med påsydda utsmyckningar.
• Tvätta ömtåliga små plagg (strumpor, strumpbyxor, bh:ar m.m.) i en tvättpåse.
• Gardiner bör hanteras särskilt försiktigt. Ta bort krokar och lägg tyllgardiner i ett nät eller en påse.

5.2. Lägg i tvätt efter typ av textilfiber

Mängden tvätt som läggs i trumman får inte överstiga tvättmaskinens maximala kapacitet. Kapaciteten kan variera i förhållande till typ av material. Minska tvättmängden om tvätten är mycket smutsig eller består av frottetyger.

Alla textilier upptar inte samma volym och har inte samma vattenuppsugningsförmåga. Det är därför trumman, i allmänhet, kan fyllas

• helt, men utan att tvätten packas, med bomull, lin och halvlinne,
• till hälften med behandlad bomull och syntetfibrer,
• till en tredjedel med mycket ömtåliga textilier som tyllgardiner och ylleplagg.

För blandad tvätt ska hänsyn tas till den ömtåligaste fibern när trumman fylls.

5.3. Tvättmedel och andra tillsatser

Använd bara tvättmedel och tillsatser som är avsedda för att användas i hushållstvättmaskin. Läs tillverkarens rekommendationer och uppmärksamma avsnitten 2.1 och 3.2.

Tvättmedel i pulverform kan användas utan förbehåll. Flytande tvättmedel kan hållas antingen i en doseringsboll som placeras direkt i trumman, eller i tvättfacket under förutsättning att tvättmaskinen sätts igång omedelbart. Tvättmedel i tablettform eller i doser måste placeras i facet för huvudtvättmedel.

Vilken mängd tvättmedel som behövs beror på tvättmängden, vattnets hårdhetsgrad och hur smutsig tvätten är.

Om vattnet är mjukt kan doseringen minskas något. Om vattnet är kalkhaltigt (användning av ett avkalkningsmedel rekommenderas) eller om tvätten är mycket smutsig eller fläckig kan doseringen ökas något.

Du kan få information om vattnets hårdhetsgrad genom att kontakta kommunen där du bor.

5.4. Internationella symboler för skötsel av textilier

NORMAL TVÄTT
	Tvätt vid 95°C	Tvätt vid 60°C	Tvätt vid 40°C	Tvätt vid 30°C Handtvätt Ej vattentvätt	Ej vattentvätt
F

B		allt vatten och med utspädd lösning)

	[3H6
STRYKNING	Hög temperatur(högst 200°C)		Mellanttemperatur(högst 150°C)	Låg temperatur(högst 100°C)	Ej strykning

	[KHZ
KEMTVÄTT	Kemtvätt(alla vanliga kemtvätt-vätskor kan användas)		Kemtvätt(alla kemtvättvätskor utom perkloreten)	Tål ej starkare kemtvätt-vätska än tvättnafta eller fluorkolväten	Ej kemtvätt

	[H ]	[5ZX ]			Normal temperatur
					[Låg Temperatur
TORKNING	Plantorkning	Dropptorkning	Hängtorkning	Torktumling		Ej torktumling

6. UNDERHÅLL OCH RENGÖRING

Dra alltid ut kontakten ur vägguttaget innan du rengör maskinen. Eller skruva ur säkringen (proppen) ur elcentralen.

6.1. Avkalka tvättmaskinen

Det är i allmänhet inte nödvändigt att avkalka maskinen om tvättmedlet doseras rätt.

Om en avkalkning ändå är nödvändig bör du använda ett avkalkningsmedel som inte är frätande och som passar för tvättmaskiner. Sådana avkalkningsmedel finns att köpa i handeln. Följ anvis-

ningarna för dosering och avkalkningsfrekvens på förpackningen.

6.2. Hölje

Rengör tvättmaskinen utvändigt med ljummet vatten och ett milt rengöringsmedel. Använd inte alkohol, lösningsmedel eller liknande produkter.

6.3. Tvättmedelsfacket

Demontering:

Tryck in spärrarna på sidorna på tvättmedelsfacket och skjut det uppåt.

Rengör under rinnande vatten och en borste eller en urvriden trasa. Kontrollera att hävertrören på baksidan av tvättmedelsfacket inte är tilltäppta.

Montering :

För tillbaka tvättmedelsfacket längs spåren tills det sitter fast.

6.4. Avloppssil

Rengör avloppssilen längst ned på maskinen regelbundet. Kontrollampan "Avloppssil"** tänds när det är stopp i silen. Då bör den rengöras omedelbart. Den bör rengöras efter varje tvätt om du tvättar plagg som luddar mycket.

- Öppna luckan med en skruvmejsel eller liknande :

• Töm ut överskottsvattnet:

Placera ett kärl under luckan. Vrid locket motsols till vertikalt läge så att överskottsvattnet kan rinna ut.

Skruva ut silen och ta bort den. Rengör den noga under rinnande vatten. Sätt tillbaka och skruva fast den medurs.

Stäng luckan efter att du rengjort filtret. Av säkerhets-skäl skall den vara stängd när maskinen används.

7. OM TVÄTTMASKINEN INTE FUNGERAR

Din tvättmaskin har kontrollerats många gånger under tillverkningen. Konsultera följande avsnitt om maskinen ändå inte fungerar normalt, innan du ringer kundtjänst.

Typ av fel Orsaker
Tvättmaskinen startar inte eller fylls inte med vat-ten:	• stickkontakten sitter inte ordentligt i vägguttaget, den elektriska installationen fungerar inte;• tvättmaskinens lock eller klaffar är inte ordentligt stängda;• programmets start har inte aktiverats;• strömavbrott;• vattenavbrott;• vattenkranen är stängd;• inloppsslangen är tilltäppt.
Inloppsslangen är tilltäppt:	• avloppsslangens pip sitter för lågt (se installationsavnittet).
Tvättmaskinen centrifugerar inte eller töms inte:	• avloppsslangen är tilltäppt eller vikt;• det är stopp i avloppssilen;• säkerhetsanordningen för obalans har aktiverats: tvätten är ojämnt fördelad i trumman;• programmet "Tömning" eller "Sköljstopp" har aktiverats;• avloppsslangens pip är felplacerad.
Vatten rinner ut på golvet:	• för mycket tvättmedel kan ge överskumning;• tvättmedlet passar inte för maskintvätt;• avloppsslangens pip sitter inte ordentligt fast;• avloppssilen har inte satts tillbaka;• inloppsslangen är otät.
Tvättresultatet är inte tillfredsställande:	• tvättmedlet passar inte för maskintvätt;• för mycket tvätt i trumman;• fel tvättprogram;• inte tillräckligt med tvättmedel.
Maskinen vibrerar och bullrar:	• alla transportsäkringar har inte tagits bort (se uppackningsavsnittet);• maskinen står inte plant och stadigt;• maskinen står för nära väggen eller möbler;• tvätten är ojämnt fördelad i trumman;• för lite tvätt.
Tvättcykeln är alldeles för lång:	• inloppsslangen är tilltäppt;• vatten- eller elavbrott;• motorns termiska säkerhetsanordning har aktiverats;• inloppsvattnet är kallare än normalt;• säkerhetssystemet för skumning har aktiverats (för mycket tvättmedel) och tvättmaskinen tömmer ut skummet;• säkerhetsanordningen för obalans har aktiverats: en extra etapp har lagts till för att fördela tvätten bättre i trumman.
Tvättmaskinen stannar under en tvättcykel:	• bristfälligt vattenintag eller elförsörjning;• maskinen har ställts in på sköljstopp.
Locket öppnas inte under en pågående cykel:	• kontrollampan "OMEDELBAR ÖPPNING"* är släckt;• tvättemperatur är för hög;• luckan kan öppnas efter 1-2 min. programmets slut*.
Kontrollampan "TRUMMAN STANNAR I HÖGLÄGE"* tänds inte i slutet av cykeln:	• trumman har inte kunnat stanna i högläge på grund av ihållande obalans. Vänd trumman manuellt.
Kontrollampan "Slut" ** blinkar 4 gånger *** : • luckan är inte ordentlingt stängd.
Kontrollampan "Slut"*** blinkar 2 gånger***:	• avloppssilen är igensatt;• avloppsslangen är blockad eller klämd;• avlopsslangen är för hög (se «installation»);• avlopspumpen är blockad;• avloppet är blockad.
Kontrollampan "Slut"*** blinkar gång***:	• vattenkran är stängd;• det kommer inte vatten ur kranen.
Kontrollampan "Slut"*** blinkar 10 gånger***:	• flikarna på trumluckan öppnas.
Sköljmedel eller klorblekningsmedel* rinner ut genom öppningen på tvättmedelslådan:	• du har fyllt på för mycket;• det är stopp i hävertledningarna bakom tvättmedelslådan.

* Beroende på modell.
** Tryck på knappen "Start/Paus" efter att ha avhjälpt eventuella fel så att det avbrutna programmet börjar om.
*** Beroende på model, några akustiska signaler kan höras.

8. GARANTI (Gäller för Finland)

Produktens garantitid kan definieras separat. Finns det ingen separat definierad garantitid, har produkten garanti enligt den gällande lagstiftningen och de lokala bestämmelserna. Garantivillkoren uppfyller branschens allmänna villkor enligt den gällande lagstiftningen. Spara inköpskvittot som verifikation för inköpsdatumet, som avgör garantitidens början.

Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service:

• vid onödigt servicebesök.
• om tillverkarens anvisningar för installation, användning och skötsel inte följts.

9. SERVICE OCH RESERVDELAR

Alla servicearbeten, reservdelsbeställingar och eventuella reparationer får utföras endast av ett auktoriserat serviceföretag. Information om det närmaste auktoriserade serviceföretaget får du från numret 0200-2662 (0,1597 €/min + Ina),* eller telefonkatalogens gula sidor "hushållsapparatservice".

För att säkra maskinens klanderfria funktion skall man vid reparationer använda endast originala reservdelar.

* Nämn produktens märke, när du ringer.

Modell : .... Serienummer : ....

Produktnummer : ....Inköpsdatum : ....

Konsumentrådgivning

Om du har frågor som gäller din produkt eller dess användning, kan du ringa till vår konsumentrådgivning tel. [phone] (0,1597 €/min + Ina) eller via e-mail : [e-mail]

B. FÖR INSTALLATÖREN

1. REKOMMENDATIONER

• Maskinen är tung. Var försiktig när den flyttas.
• Maskinen måste packas upp före användning. Om alla transportsäkringar inte tas bort helt kan det leda till skador på maskinen eller närbelägna föremål. Maskinen ska vara urkopplad när den packas upp.
• De vvs-arbeten som krävs vid installationen av maskinen ska utföras av en behörig rörmokare.
• Maskinen ska anslutas till ett jordat eluttag.

• Anlita en behörig elektriker för elektrisk anslutning av maskinen.

• Läs noga igenom anvisningarna i avsnittet "Elektrisk anslutning" innan du ansluter maskinen.

• Se till att maskinen inte står på elkabeln när du har installerat den.
• Se till att ventilationsöppningarna under maskinen inte täpps till, om den installeras på golv med heltäckningsmatta.
• Elkabeln får bara bytas ut av auktoriserad service.
• Tillverkaren kan inte göras ansvarig för skador till följd av en felaktig installation.

2. TEKNISKA UPPGIFTER

MÄTT Höjd	BreddDjup	850 mm400 mm600 mm
SPÄNNING/FREKVENS TOTAL EFFEKT		230 V / 50 Hz2300 W
VATTENTRYCKAnslutning till vattennätet	LägstaHögsta	0,05 MPa (0,5 bar)0,8 MPa (8 bar)Typ 20x27
CE Denna maskin uppfyller direktiven (EEG) 89-336 om elektromagnetisk kompatbilitet och 73-23 om lågs-pänningsutrustning.

3. INSTALLATION

3.1. Uppackning

Alla transportsäkringar som är till för att skydda tvättmaskinens inre delar måste tas bort innan tvättmaskinen sätts igång för första gången.

Ta bort emballaget. Luta maskinen åt ena sidan och ta bort kilen under motorn. Räta upp maskinen.

Luta maskinen bakåt, vänd den ett kvarts varv på hörnen för att ta bort transportsockeln.

Öppna maskinens lock. Ta bort kilen och plastramen. Stäng locket.

Ta bort de två skruvarna och distanserna baktill (Nyckel storlek 10).

Öppningarna som nu är synliga skall täckas för med täck- locken som medföljer maskinen. Glöm inte att trycka dit locket i plastringen.

Se till att du verkligen har tagit bort alla transportsäkringar från maskinen. Spara dem för kommande transporter.

Om du vill placera tvättmaskinen i linje med angränsande snickerier kan du kapa av hållaren för slangarna på baksidan av tvättmaskinen. Lämna kvar de två fästena på sidorna.

3.2. Placering

Placera maskinen på ett plant och hårt golv i ett väl ventilerat utrymme. Se till att maskinen inte står för nära väggen eller andra föremål i rummet.

3.3. Flytta tvättmaskinen

För att flytta maskinen använder du hjulen under maskinen. Dra ut spaken nedtill på maskinen. För tillbaka spaken till ursprungsläget när maskinen står på vald plats.

3.4. Nivåinställning

Om maskinen står plant undviker du vibrationer, buller och att maskinen flyttar sig när den är igång.

Justera maskinens nivå genom att justera den fot som är för kort. Skruva loss låsringen och foten (lyft på maskinen vid behov).

Lås foten när maskinen stårstabilt och i nivå. Skruva upp låsringen mot maskinen.

3.5. Vattenintag

Skruva fast inloppsslangenpå vattenkranen. Mellankoppling 1/2-3/4" medföljer.

Glöm inte gummipackningen.

Öppna vattenkranen.

Kontrollera slangkopplingarnas täthet

Inloppsslangen får inte skarvas. Köp en ny längre slang som är avsedd för detta ändamål om den är för kort.

3.6. Avloppsanslutning

Avloppsslangens pip ska placeras i ett vattenlås (eller i en vask) mellan 70 och 100 cm från maskinens botten. Se till att den inte riskerar att falla i golvet.

•Viktigt: Avloppsslangen får inte skarvas. Anlita en behörig yrkesman om den är för kort.

Tvättmaskinen får bara anslutas till 230 V enfas.

Kontrollera att säkringarna är på 10 A för 230 V.

Maskinen får inte kopplas till en förlängningssladd eller en grenkontakt.

Kontrollera att det jordade uttaget uppfyller gällande bestämmelser.
