BRUKSANVISNING TF1020E ELEKTRO HELIOS

Tvättmaskin Pyykinpesukone

vi ber dig att läsa igenom den här bruksanvisningen noggrant.

Framför allt är det viktigt att du läser säkerhetsinformationen på de första sidorna i bruksanvisningen. Förvara alltid bruksanvisningen lättillgänglig, så att du snabbt kan hitta den och slå upp information i den vid ett senare tillfälle. Om du säljer maskinen ska bruksanvisningen överlämnas till nästa ägare.

Transportskador

Kontrollera att maskinen inte är skadad. Eventuella transportskador skall omedelbart anmälas till den som ansvarat för transporten. Skador, felaktigheter och ev. saknade delar skall omedelbart anmälas till säljaren.

Innehållsförteckning

Viktig säkerhetsinformation 3

Bortskaffning/avfallshantering 4

Energisparråd 4

FÖR ANVÄNDAREN

Din nya maskin 5

Beskrivning av maskinen 5

Luckläsningslampa 5

Tvättmedelsfacket 5

Användning 6

Kontrollpanel 6

Beskrivning av maskinens panelfunktioner 6-7

Viktiga råd och tips för dig som tvättar 8

Sortering av tvätt 8

Temperaturer 8

Hur mycket tvätt per omgång? 9

Tvättmedel och tillsatser 8-9

Tvättmärkning 9

Så här använder du tvättmaskinen 10

Lägg i tvätten 10

Fyll på tvättmedel och tillsätt sköljmedel 10

Välj önskat program 10

Val av centrifugeringshastighet eller funktionen 📄

Val av tillvalsfunktion 10

Start av program 10

Ändra programmet 11

Avbryta programmet 11

Radera programmet 11

Öppna luckan efter att ett program har startats 11

Programöversikt 12-13

Skötsel och rengöring 14

Rengöring av höljet 14

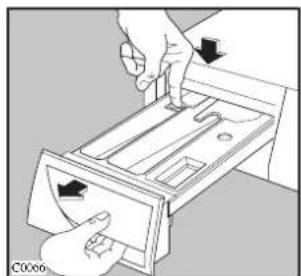

Rengöring av tvättmedelsfacket 14

Rengöring av tvättmedelsfackets utrymme 14

Rengöring av nälfälla/tömningspump 14

Åtgärd vid frysrisk 15

Nödtömning 15

Om maskinen inte fungerar 16-17

Reklamation 18

Konsumentkontakt 18

Service och reservdelar 18

Garanti (gäller för Finland) 18

FÖR INSTALLATÖREN

Tekniska data 18

Installation 19

Uppackning 19

Tillbehör 19

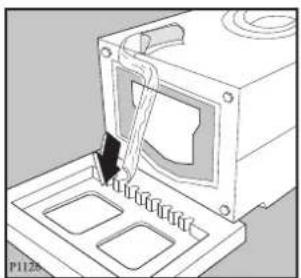

Transportsäkring 19

Placering 19

Nivåjustering 20

Vattenanslutning 20

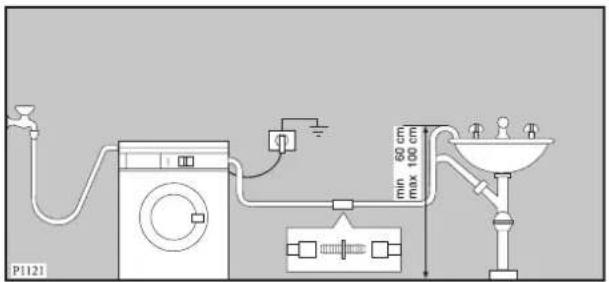

Avloppsanslutning 20

- Över kanten på en vask 20

- Anslutning till golvbrunn 20

- Anslutning till vattenlås 20

Elektrisk anslutning 21

Så här använder du bruksanvisningen

Några stycken i bruksanvisningen är försedda med en symbol. Dessa symboler betyder följande:

Här finns viktig information om olämplig användning av tvättmaskinen som skulle kunna förorsaka person- och egendomsskada.

Här finns information, som är särskilt viktig för att erhålla bästa möjliga tvättresultat.

Här finns viktiga miljö- och energispartips.

Vårt bidrag till miljöskyddet är att vi använder returpapper.

Viktig säkerhetsinformation

Följande varningsuppgifter är till för den allmänna säkerheten. Läs igenom dem noggrant före installation och användning av apparaten.

Installation

• Alla installationsarbeten på och ingrepp i produkten och elanslutningen skall utföras av behörig fackman. Ger du dig på produkten utan behörighet kan du försämra dess funktion och skada person och egendom.
• Se till att maskinen inte står på anslutningssladden och att inte av- och tilloppsslangarna har några veck, samt att underlaget är plant och stabilt.
• Tvättmaskinen får aldrig placeras på sockel, fundament eller liknande, eftersom det då finns risk för tippning under centrifugeringen.

Användning

• Tvättmaskinen är endast avsedd att användas för normal hushållstvätt enligt anvisningarna i denna bruksanvisning. Används den för andra ändamål finns det risk för person- och egendomsskada.
• Lägg aldrig tvättgods i trumman utan att först titta efter om den är tom.
• Överbelasta inte maskinen (se "Tvättkapacitet").
• En bygelbehå bör inte tvättas i maskinen, då en bygel som lossnat kan förstöra tvätten och fastna i tvättrumman.
• Föremål som t ex mynt, nålar, spikar och skruvar kan skada maskinen allvarligt. Se till att alla fickor är tömda och att knappar är uppknäpptta och blixtlås är stängda innan du tvättar ett plagg.
• Små kläder såsom band, skärp och strumpor bör tvättas i en tvättpåse, eftersom de annars kan komma in mellan trumma och behållare.
• Följ alltid tillverkarens rekommendationer för tvätt- och sköljmedelsdosering. Överdosering kan skada maskinen och tvättgodset.
• Använd inte din tvättmaskin för kemtvätt. Undvik

att bleka och färga i maskinen. Tvättgods som innehåller starka kemikalier bör först sköljas ur i vatten innan det läggs in i tvättmaskinen.

Skador som uppstår på grund av punkterna ovan täcks inte av konsumentköplagen.

Underhåll/Service

• När du tvättat färdigt, stäng vattenkranen och nollställ programvredet. Låt luckan stå lite öppen när maskinen inte används så att lucktätningen bibehåller sin smidighet.
• Service och reparationer skall utföras av ett serviceföretag som leverantören godkänt. Använd bara reservdelar som dessa säljer. Försök aldrig reparera maskinen själv.

Barnsäkerhet

• Barn förstår oftast inte hur farligt det kan vara att leka med elektriska maskiner. Därför ska du hålla uppsikt över maskinen under drift. Låt inte barnen leka med tvättmaskinen.
• Förpackningsmaterial (t ex plastfolie och frigolit) kan vara farligt för barn. Risk för kvävning! Se till att barnen inte kommer åt att leka med förpackningsmaterialet.
• Under tvätt kan glasluckan bli het. Låt därför inte barn vistas i närheten av maskinen under drift.
• Kontrollera att barn eller små djur inte tar sig in i tvättmaskinens trumma.
• Förvara tvättmedel på säker plats; oåtkomligt för barn.
• När maskinen är uttjänt och skall skrotas, ska du dra ut stickkontakten och skära av nätkabeln. Stickkontakten och resterna av nätkabeln ska också kastas. Lucklåset ska förstöras. På så sätt kan lekande barn inte bli instängda i tvättmaskinen och försättas i livsfara.

Bortskaffning/avfallshantering

Hantering av förpackningsavfall

De material i förpackningen som kan återanvändas är märkta med symbolen och skall i princip återanvändas.

PE< står för polyeten
PS< står för polystyrol
PP< står för polypropylen

Pappemballaget bör läggas i en pappersinsamlingscontainer, om en sådan finns i ert område.

Kontakta din kommun för information om var du kan lämna din maskin.

Energisparråd

Allra sparsammast och miljövänligast tvättar man om man följer dessa tips:

• De bästa förbrukningsvärdena uppnås när maskinen är fylld.
• Dosera tvättmedelsmängden efter vattnets hårdhet, plaggens nedsmutsningsgrad och tvättmängden.
• För normalt smutsad tvätt räcker det med ett tvättprogram utan förtvätt.
• När du tvättar små mängder tvätt ska du bara använda hälften eller upp till två tredjedelar av den rekommenderade doseringen för tvättmedlet.
• Med rätt förbehandling kan fläckar och lätt smuts avlägsnas. Sedan kan tvätten tvättas på en lägre temperatur.

Din nya maskin

Din nya tvättmaskin uppfyller alla krav på modern tvättning och är samtidigt ekonomisk i drift både när det gäller vatten, el och tvättmedel.

• Gemensamt programvred för både tvättprogram och temperatur gör maskinen mycket enkel att ställa in.
• Programsekvensindikeringen visar tvättprogrammets olika moment med signallampor.

• Automatisk avkylning av tvättvattnet till 60°C före tömning ingår i 90°C programmet. Det minskar den "temperaturchock" som tvätten utsätts för, vilket i sin tur motverkar att tvätten blir skrynklig.

• Speciellt program för ylle - behandlar ylleplagg på ett mycket skonsamt sätt.

• Kontroll av obalans: ett kontrollsystem upptäcker ev obalans i tvättens fördelning. Det här systemet ser till att maskinen står stabilt när den centrifugerar.
• ECO-ventilen gör det möjligt att utnyttja allt tvättmedel och sparar energi genom en lägre vattenförbrukning.

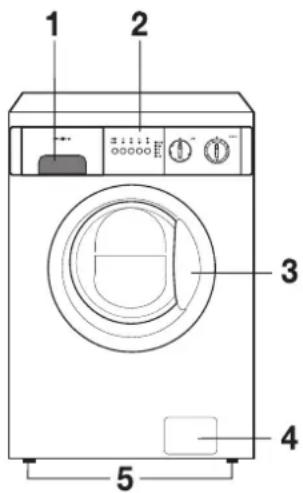

Beskrivning av maskinen

1 Tvättmedelsfack
2 Kontrollpanel
3 Lucklås handtag
4 Avloppspump
5 Fötter för nivåjustering

Lucklåsningslampa

Luckan är låst under hela programmet.

Att luckan är låst indikeras med en kontrollampa som sitter vid sidan om luckans handtag.

Luckan kan inte öppnas förrän lampan har slocknat.

1 2 3 4 5

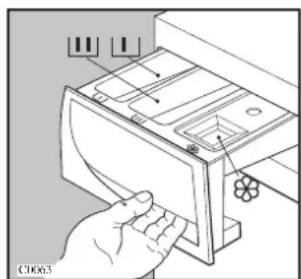

Tvättmedelsfacket

Fack för förtvättmedel
Fack för huvudtvättmedel
Fack för sköljmedel

Beroende på vilket program man kör kan man kombinera olika tillvalsfunktioner. De skall väljas efter att man har valt det önskade programmet och innan man trycker på START/PAUS-knappen ◆ När man trycker på en av dessa knappar tänds den aktuella kontrollampan. När man trycker en gång till släcks kontrollampan.

Om man gör ett tillval som inte passar till valt program blinkar kontrollampan i ca. 2 sekunder.

1 Knapp "Förtvätt" 📋Snabbtvätt"

Om du trycker på denna knapp kan du välja mellan två olika tillval. Den lampa som är aktuell tänds.

• Förtvätt Ⓗ

Är tvätten hårt smutsad kan du välja ett program med förtvätt.

Före huvudtvätten kör maskinen då en förtvätt upp till max 30°C.

Förtvättsfunktionen är inte aktiv i ylleprogrammet.

Förtvätten avslutas med en kort centrifugering för vittvätt/kulörtvätt och syntettvätt. Vid fintvätt pumpas tvättlösningen ut utan centrifugering.

- Snabbtvätt

Ett mycket kort program för vit-/kulörtvätt, syntet- och fintvätt.

Tvättiden reduceras beroende på vilket slags material du ska tvätta och vilken temperatur du har valt. Du kan inte välja detta tillval tillsammans med sparfunktionen LERekommenderad tvättmängd för bomull 3,5 kg.

2 Knapp "Spar"

a) Om du trycker på denna knapp i programmet "Vittvätt 90°" sänks temperaturen till 67°C och huvudtvätten förlängs med 22 minuter. Om du trycker på knappen i programmet "Syntettvätt 60°" sänks temperaturen till 40°C och huvudtvätten förlängs med 10 minuter.

Detta tillval kan du använda om du vill tvätta normalt smutsad tvätt samtidigt som du sparar energi.

b) För att programmet ska räknas som energiklass "A" måste du även trycka ned denna knapp i programmet "Vittvätt 60°" och "Kulörtvätt 40°". Huvudtvätten förlängs med 10 minuter (60°C) och 35 minuter (40°C). Temperaturen sänks inte.

3 Knapp "Extra sköljning"

2 extra sköljningar.

Kan användas i alla tvättprogram utom ylle.

Rekommenderas för personer med känslig hy eller i områden med mycket mjukt vatten.

4 Knapp "Sköljstopp"

När denna funktion väljs, ligger tvätten kvar i sista sköljvattnet.

Lampan → I (SLUT) på programsekvensindikeringen lyser när programmet är slut och indikerar att vattnet måste tömmas ut, innan luckan kan öppnas. Gör så här när du vill tömma ut vattnet:

• Vrid programvredet till läge "○".
• Välj programmet (tömning) eller centrifugering). Du kan minska centrifugeringshastigheten genom att vrida på vredet ∆.
• Tryck på START/PAUS-knappen

När du trycker på den här knappen startar det valda programmet, lampan till knappen START/PAUS blinkar inte längre, utan lyser nu hela tiden.

När du trycker på knappen avbryts det pågående programmet. Det startas igen när du trycker en gång till på knappen. Under pausen blinkar lampan till knappen START/PAUS.

6 Programsekvensindikering

När du väljer ett tvättprogram visar de tända lamporna vilka moment som ingår i programmet.

När programmet har startat visar programindikeringen i vilket programavsnitt maskinen arbetar eller att programmet är slut.

$$ \text { 山 } / \text { 山 } = \text { förtvätt / huvudtvätt } $$

$$ ⓜ = \text { sköljningar } $$

$$ ⓜ = \text { centrifugering } $$

$$ \text { ♦ } = \text { tömning } $$

$$ \rightarrow \mid = \text { slut } $$

Lampan Ⓗ/W tänds när maskinen tvättar (huvudtvätt). Om du har valt "förtvätt" dénom att trycka på knappen för detta lyser lampan även under detta moment.

När lampan (SLUT) lyser har programmet avslutats, luckan kan öppnas och tvätten tas ut.

Kontrollampan (SLUT) blinkar, om det uppstått ett fel på maskinen:

- 4 blinkningar = luckan är inte stängd

- 2 blinkningar = vattnet töms inte ut

- 1 blinkning = maskinen tar inte in vatten

Felåtgärder, se sidan 16-17.

7 Val av centrifugeringshastighet eller funktionen ✉

Med detta vred kan du minska hastigheten på den sista centrifugeringen eller välja funktionen INGEN CENTRIFUGERING 📄.

Varvtalen på vredet gäller vid vit-/kulörtvättprogram.

Läget 1000 motsvarar 900 varv/min för syntettvätt och ylle och 700 varv/min för fintvätt.

Läget 500 motsvarar 500 varv/min för syntettvätt och ylle och 450 varv/min för fintvätt.

INGEN CENTRIFUGERING om läget väjs centrifugerar maskinen inte.

Kan användas för mycket ömtåliga material.

Maskinen sköljer 3 extra gånger i vit-/kulörtvättprogram och 1 extra gång i syntettvättprogram.

OBS!

Om du har valt centifugeringsprogrammet och centrifugeringsvredet i läge kör maskinen en kort centrifugering på 400 v/min.

8 Programvred

Tvättmaskinen har fem programområden, fyra för olika tvättmärkning:

vittvätt/kulörtvätt

syntettvätt

fintvätt

ylle

samt ett för specialprogram.

0 60 90 30 40 SOMELI-11NFE O SPECIALPROO 30 320 SWEET 40 30 20 10 0 SWEET 30 20 10 0

Vrid programvredet åt höger eller vänster för att välja program och temperatur enligt tvättmärkningen, eller ett av specialprogrammen.

Efter avslutat program måste programvredet vridas tillbaka till läge "O".

Symboler på programskalan

• betyder "kallt", vattnet värms inte upp.

• O (Nollställ) = radera programmet, stäng av maskinen.

OBS!

Om du vrider programvredet till ett annat program när maskinen är i gång börjar lamporna för programsekvensindikering att blinka. Maskinen startar inte i det nya program du har valt.

i Viktiga råd och tips för dig som tvättar

Sortering av tvätt

• Låt inte tvätten ligga för länge, särskilt inte när den är fuktig. Fuktig tvätt möglar och luktar illa. Mögelfläckarna går inte att få bort.
• Kulörta plagg bör inte blandas med vita.
• Kulörta plagg och i synnerhet plagg, som inte är färgäkta skall tvättas separat första gången. De innehåller i regel överskottsfärg, som avges vid första tvätten.
• Linne kan tvättas som "bomull" eller "syntettvätt" men centrifugera bara en kort stund, annars bryts fibrerna.
• Strykfria material som polyester/bomull bör tvättas som "syntettvätt".
• Ömtåliga material som akryl och de flesta gardiner bör tvättas som "fintvätt".
• Ylleprogrammet är särskilt avsett för plagg av ren, ny ull med etiketten "Maskintvättbar". Andra ylletyper och -blandningar kan krympa eller filtas, om de tvättas i maskin.
• Besvärliga fläckar som gräs, rost, tjära, målarfärg, bläck osv, skall behandlas före tvätt. För att avlägsna målarfläckar kan lösningsmedel som t ex terpentin användas. I så fall får plagget inte tvättas, förrän det är helt torrt.

Tvättmaskinsproducenten ansvarar inte för skador som beror på användning av lösningsmedel eller brännbara ämnen.

Temperaturer

• Vi rekommenderar att du tvättar vit bomull vid 60° i stället för 90°C.
• Tvätta aldrig linne i högre temperatur än 60°, för då blir tyget tufsigt.
• Tvättäkta kulörtvätt kräver i regel 60°C, men är plaggen inte så smutsiga, blir de rena vid 40°C.
• Vita och kulörta syntetmaterial kan normalt tvättas vid 60°C, men ofta räcker 40°C om plaggen inte är så smutsiga.
• Kulörta plagg med risk för färgfällning och ömtåliga material bör aldrig tvättas vid högre temperatur än 40°C.

Hur mycket tvätt per omgång?

Eftersom det kan vara besvärligt att väga tvätten föreslår vi att du uppskattar vikten genom att se hur full trumman är:

Bomull och linne: Full trumma, men inte för tätt packat.

Ej ömtåliga syntetmaterial: Högst 2/3 trumma.

Ömtåliga material, fintvätt och ylle: Högst halvfull trumma.

Innan tvätten läggs i maskinen skall:

• Alla revor och hål lagas.
• Lösa knappar sys fast.
• Blixtlås stängas.
• Fickor tömmas och stängas. Spikar, häftstift, gem och dylika föremål kan orsaka stor skada på tvättmaskinen och tvätten.

Sådana skador täcks inte av konsumentköplagen.

Tvättmedel och tillsatser

Tvättresultatet beror bl a på vilket tvättmedel och vilken dosering du använder. Det finns speciella tvättmedel för vit-, kulör- och fintvätt samt ylle.

Använd bara tvättmedel som är av god kvalitet och som är avsedda för tvättmaskin.

Följ alltid tvättmedelsfabrikantens anvisningar och dosera tvättmedel i förhållande till tvättmängden, hur smutsigt godset är samt vattnets hårdhetsgrad. Har du hårt vatten, se avsnittet «Avkalkning». Är du osäker på vattnets hårdhetsgrad kan du kontakta kommunen.

Underdosering av tvättmedel kan ge återsmutsning i form av gråa noppor, bruna avtryck av trumman och dålig lukt i maskinen. Överdosering av tvättmedel ökar belastningen på miljön. Även biologiskt nedbrytbara tvättmedel innehåller ämnen som i stora mängder kan skada den ekologiska balansen.

Kontrollera alltid plaggets tvättmärkning så att det tvättas vid rätt temperatur. Plagget kan missfärgas om det tvättas vid högre temperatur än vad som angivits.

Koncentrerat tvättpulver

Stoppa inte in tillverkarens doseringsmätt i maskinen utan håll tvättmedlet i facet.

Denna tvättmaskin har en tvätteknik som innebär minsta möjliga vattenmängd för att få tvätten ren. Risken finns därför att tvättmedlet inte löses upp under huvudtvätten och rester av tvättmedlet kan finnas kvar på plaggen efter programmets slut om doseringsmåttet används i maskinen.

Flytande tvättmedel

Ett lämpligt flytande tvättmedel kan användas till låg-eller medeltemperaturprogram samt program utan förtvätt.

Häll flytande tvättmedel i facket 📄 tvättmedelslädan omedelbart innan du startar programmet.

Flytande tillsatser

Eventuella tillsatser som t ex sköljmedel skall hållas i facket " Om du använder sköljmedel undviker du statisk elektricitet i plaggen, speciellt om tvätten torkas i en torktumlare.

Dosering enligt produkttillverkarens rekommendationer.

Tvättmärkning

Ofta finner du att plaggen är försedda med tvättsymboler som anger hur de bör tvättas.

NORMALTVÄTTTVÄTTSKONTVÄTT	tvätt i 95°	tvätt i 60°	tvätt i 40°	tvätt i 30°
BLEKNING kan blekas i kallt vatten bleks ej
STRYKNING stryks vid högst 200°		stryks vid högst 150°		stryks vid högst 110°		stryks ej
KEMTVÄTT	kemtvätt i alla slagstvättvätskor	kemtvätt i bensin, ren alkohol, perklorat,R111 och R113		kemtvätt i bensin,ren alkohol ochR113		kemtvättas ej
TORKNING	plantorkning dropportorkning		hängtorkning	[6046]	normal temp.låg temp.kan torkas itorktumlare	torkas ej itorktumlare

Så här använder du tvättmaskinen

Innan du tvättar första gången, rekommenderar vi att du häller 2 liter vatten i tvättmedelsfacket för huvudtvätt Ⓗ för att aktivera ECO-ventilen. Kör därefter ett tvättprogram på 60°C utan förtvätt och utan plagg för att göra ren tvättrumman och invändiga delar. Fyll 1/2 dl tvättmedel i facket för huvudtvätt.

1. Lägg i tvätten

Öppna luckan.

Lägg in plaggen ett i taget så ovikta som möjligt.

Stäng luckan.

2. Fyll på tvättmedel och tillsätt sköljmedel

Dra ut tvättmedelsfacket.

Fyll ett mått med den mängd tvättmedel som motsvarar tvättmängden och håll det i facket för huvudtvätten.

Om du väljer funktionen FÖRTVÄTT, skall en viss mängd tvättpulver också fyllas på i fack Ⓗ.

Häll sköljmedlet i facket med symbolen “✿”, utan att maxnivån överskrids. Skjut in tvättmedelsfacket.

Vrid programvredet till önskat program och temperatur.

60 30 40 50 60 70 80 90 SPECIALdehyde * 20 * 30 * 40 * 50 * 60 * 70 * 80 * 90

4. Val av centrifugeringsvarvtal eller funktionen

Vrid vredet till önskat läge.

1000 900 700 009 005

5. Val av tillvalsfunktion

Tillhörande kontrollampa tänds.

Tryck på knappen START/PAUS för att starta det inställda programmet. Lampan Ⓗ/‖ lyser.

Programmet startar.

Programvalet kan ändras så länge du inte har tryckt på knappen START/PAUS. Om programmet har startas, kan du endast byta program genom att radera det tidigare programmet. Välj nytt program och tryck på knappen START/PAUS.

8. Avbryta programmet

Tryck på knappen START/PAUS, tillhörande lampa blinkar under paustiden.

9. Radera programmet

Vrid vredet till läge "○", om ett redan inställt program skall raderas. Nu kan du välja ett annat program.

10. Öppna luckan efter att ett program har startats

Tryck först på START/PAUS-knappen.

Efter ca 2-3 minuter kan luckan öppnas.

Stäng luckan och tryck på START/PAUS för att åter starta promrammet.

Om luckan inte går att öppna, beror det på att temperaturen på vattnet är för hög, vattennivån är för hög (vilket kan orsaka att det rinner ut) eller att trumman fortfarande roterar.

Om luckan inte går att öppna, men den måste öppnas, ställ programvredet på "0". Efter ca 2-3 minuter går luckan att öppna. ( TÄNK PÅ ATT VATTENNIVÄN OCH TEMPERATUREN KAN VARA HÖG)

Maskinen stannar automatiskt.

Om du har valt tillvalet törtsätter lampan →l (SLUT) att lysa för att visa att vattnet ska tömmas ut innan luckan öppnas. För att tömma ska du vrida programvredet till "○" och därefter till programmet (tömning) eller @entrifugering).

Centrifugeringsprogrammet körs då på max hastighet. För att undvika att plagg av syntet, ylle eller andra ömtåliga material skrynklas kan centrifugeringshastigheten reduceras med vredet.

När kontrollampan vid luckan har slocknat kan luckan öppnas.

Luckupplåsningen indikeras också genom att lampan →l (SLUT) tänds.

Vrid programvredet till läge "○".

Ta ut tvätten.

Kontrollera att trumman är helt tom. Eventuellt kvarglömd tvätt som ligger kvar i trumman kan skada följande tvättomgång (t ex krympa i för hög temperatur) eller färga av sig på annan tvätt.

Om du inte ska fortsätta att tvätta ska du stänga av vattenkranen och för säkerhets skull även stänga av strömförsörjningen till maskinen.

Låt luckan stå lite öppen så att fukten som finns i trumman kan avdunsta.

Programöversikt

Tvättprogram

Område	Program/temperatur	Program-beskrivning	Programsekvens	Tilläggs-funktioner	Tvätt-mängd max	Förbrukning *
						Energi kWh	Vatten liter	Tid min.
Bomull Linne	60^ - 90^	Vittvätt	Huvudtvätt 60^ - 90^ 3 sköljningarNormalcentrifugering		4,5 kg	2,0 53	145
Bomull Linne	90^ + [E]	VittvättSparprogram	Huvudtvätt 67^ 3 sköljningarNormalcentrifugering		4,5 kg	1,4 49	135
Bomull Linne	60^ + [E]**	Kulörtvätt 4,5 kg	Huvudtvätt 60^ 3 sköljningarNormalcentrifugering			0,85 49	125
Bomull Linne	30^ - 40^ 60^ - *	Kulörtvätt 4,5 kg	Huvudtvätt 30^ - 40^ - 60^ eller kallt *3 sköljningarNormalcentrifugering			1,2 49	120
Syntet	30^ - 40^ 60^	Syntettvätt 2 kg	Huvudtvätt 30^ - 40^ - 60^ 3 sköljningarSkoncentrifugering			0,9 54	90
Fintvätt	30^ - 40^	Fintvätt 2 kg	Huvudtvätt 30^ - 40^ 3 sköljningarSkoncentrifugering			0,5 55	50
Ylle	30^ - *	Ylle[IMAGE]	Huvudtvätt 30^ eller kallt *3 sköljningarSkoncentrifugering		2 kg	0,45 55	55

* Förbrukningsvärdena som anges i översikten är referensvärden. Förbrukningen beror på tvättmängd, typ av tvätt och på vatten- och rumstemperaturen. Värdena anger de högsta (varmaste) vattentemperaturerna för varje tvättprogram.
** Programmet Kulörtvätt 60°+ Ⓔ är referensprogram för uppgifterna på energidekalen, enligt direktiv 92/75/EG.

Ylleprogrammet i denna maskin är godkänt av Woolmark för tvätt av maskintvättbara plagg som är märkta med en Woolmark-etikett, under förutsättning att tvättinstruktionerna på plaggets etikett och tvättmaskinens instruktioner följs. M9604.

Programöversikt

Specialprogram

Program	Programbeskrivning	Tilläggs-funktioner	Tvätt-mängd max	Förbrukning *
				Energi kWh	Vatten liter	Tid min.
Sköljningar	Handtvättade plagg kan sköljas med det här programmet.3 sköljningar med sköljmedelKort centrifugering vidmaxhastighet	[X265] [27A0][33Y0] [70ZC]	4,5 kg	0,05 55	30
Tömning	Tömmer ut det sista sköljvattneti program med sköljstopp-funktion ☐.		/	-	-	1,5
[Sawas] Kort centrifugering	Separat centrifugering för allatyper av materialKort centrifugering vidmaxhastighet		4,5 kg	-	-	4
Nollställ	Radera programmetStäng av maskinen			-	-	-

* Förbrukningsvärdena som anges i översikten är referensvärden.

Skötsel och rengöring

Rengöring av höljet

Tvättmaskinen rengörs utvändigt med ett milt handdiskmedel. Torka efter med rent vatten och torka av.

Viktigt: Sprithaltiga rengöringsmedel, thinner eller dylikt får inte användas.

Rengöring av tvättmedelsfacket

Efter en tid kommer tvättmedel och sköljmedel att orsaka avlagringar i facket. Det bör därför göras ren med jämna mellanrum genom spolning med vatten.

Ta vid behov ut facket ur maskinen genom att trycka ned tappen som sitter upptill till vänster.

För att underlätta rengöringen kan den övre delen av facket för tillsatsmedel tas bort.

Tvättmedel kan också avlagras inuti utrymmet. Rengöring här kan t ex ske med en gammal tandborste. När du är färdig med rengöringen sätt tillbaka packet och kör en sköljning utan tvättgods.

Om du märker att det tar lång tid att fylla maskinen bör du kontrollera att tilloppsslangens filter inte är igensatt.

Stäng vattenkranen och skruva loss tilloppsslangen från vattenkranen. Rengör filtret med t.ex. en tandborste. Skruva sedan åter fast tilloppsslangen på vattenkranen. Kontrollera att det är tätt.

Rengöring av nälfälla/tömningspump

Pumpen bör kontrolleras regelbundet och särskilt om

• maskinen inte töms och/eller inte centrifugerar
• maskinen låter konstigt i samband med tömningen på grund av att föremål som säkerhetsnålar, mynt etc. blockerar pumpen.

Gör så här:

• Stäng av strömtillförseln.
  • Vänta eventuellt tills vattnet har svalnat.
• Ö ppna luckan till pumpen.

• Sätt ett kärl under för eventuellt spill.
• Dra ut nödtömningsslangen, placera den i kärlet och ta ut proppen.
• När det inte kommer mer vatten kan du skruva loss nälfällan och lyfta ur den. När du lyfter ur den bör du se till att ha en trasa tillhands så att du kan torka upp vattenspill.

• Vrid pumphjulet för att ta bort eventuella föremål.
• Sätt i proppen på nödtömningsslangen och placera slangen i hållaren.

P1116 P1117

• Skruva nälfällan på plats igen.
  • Stäng luckan till pumpen.

Tvättar du ofta vid låga temperaturer och/eller tillsätter lite tvättmedel, bör du göra ren tvättmaskinen någon gång i månaden. Då förhindras mögelväxt och dålig lukt i maskinen. Normaldosera med tvättmedel och kör ett tvättprogram utan tvätt vid så hög temperatur som möjligt (90°C).

Om vattnets hårdhetsgrad är högre än 7°dH skall tvättmaskinen avkalkas minst 4 gånger per år.

Kalkavlagringar på t ex.värmelementet förkortar dess livslängd.

Dosera med ca 1,5 dl citronsyra istället för tvättmedel och kör ett tvättprogram utan tvätt vid så hög temperatur som möjligt.

(Kontakta din kommun för att få veta vattnets hårdhetsgrad).

Åtgärd vid frysrisk

Om din tvättmaskin skulle utsättas för temperaturer under 0°C, så måste följande åtgärder vidtas:

1. Stäng vattenkranen och skruva loss tilloppsslangen från kranen.
2. Lägg ned tillopps- och nödtömningsslangens ände i golvbrunnen eller i en hink. Töm ut vattnet.
3. Skruva på tilloppsslangen igen. Sätt i proppen på nödtömningsslangen och placera slangen i hållaren.
4. Vrid programvredet till läge "○".

På det här sättet ser du till att det inte finns vatten kvar i tvättmaskinen, som skulle kunna orsaka skada om det fryser.

Nödtömning

Gör så här om du av någon anledning måste tömma maskinen på vatten manuellt:

1. Bryt strömmen.
2. Stäng vattenkranen.
3. Vänta tills det eventuellt uppvärmda tvättvattnet har svalnat.
4. Öppna luckan till pumpen.
5. Sätt en skål på golvet och placera nödtömningsslangens ände i skålen. Ta ut proppen. Vattnet rinner ned i skålen. Sätt i proppen igen när skålen är full. Töm skålen. Upprepa tills det inte kommer mer vatten.
6. Vid behov rengör pumpen enligt ovan.
7. Sätt i proppen och placera nödtömningsslangen i hållaren.
8. Skruva nälfällan på plats och stäng luckan.

Viktigt!

Varje gång du tömmer ut vatten med hjälp av nödtömningsslangen måste du hålla 2 liter vatten i tvättmedelsfackets fack för huvudtvätt och därefter köra tömningsprogrammet. På så sätt aktiverar du ECO-ventilen och undviker att en del av tvättmedlet inte används vid nästa tvätt.

Om maskinen inte fungerar

Här hittar du information om hur du själv kan försöka avhjälpa vissa mindre fel och driftstörningar, innan du tillkallar en servicetekniker.

När maskinen är i gång kan lampan → I (SLUT) börja blinka, vilket betyder att maskinen inte fungerar som den ska.

- 1 blinkning: T ex kranen har inte öppnats. Se vidare under "Typ av problem"

- 4 blinkningar: Luckan är inte ordentligt stängd.

När felet har avhjälpts ska du trycka på knappen START/PAUS för att fortsätta det program som avbrutits.

Om det inte är möjligt att avhjälpa felet själv ska du kontakta vår service.

TYP AV PROBLEM	MÖJLIG ORSAK
Maskinen startar inte:	Ä r säkringarna hela?Sitter stickkontakten ordentligt i vägguttaget?Är luckan till maskinen riktigt stängd?Ä r vattenkranen öppen?Är programmet riktigt inställt?Ä r START/PAUS-knappen intryckt?
Maskinen fylls inte med vatten:	Ä r vattenkranen öppen? Kommer det vatten ur kranen? Är vattentrycket tillräckligt?Ä r tilloppsslangen klämd eller bockad?Ä r tilloppsslangens filter igensatt?Ä r luckan riktigt stängd?
Maskinen fylls med vatten, men töms omedelbart:	Är avloppsslangen riktigt placerad? Slangen måste ledas upp min. 60 cm innan den leds till ett avlopp.
Maskinen centrifugerar inte/töms inte:	Ligger avloppsslangen riktigt, utan veck?Är avloppspumpen igensatt? Rengör den regelbundetHar du valt ett program med sköljstopp-funktioneller utan centrifugeringsfunktion
Maskinen vibrerar/oljud från maskinen:	Är alla transportsäkringar borttagna?Står tvättmaskinen stabilt och plant?Finns det tillräckligt med utrymme mellan tvättmaskinen och ev. vägg eller skåp?För mycket tvättgods i trumman?Ojämn fördelning av tvättgods i trumman (obalans).
Vatten rinner ut på golvet:	Är tvättmedlet riktigt doserat? (för mycket tvättmedel kan ge överskumning)Är tvättmedlet avsett för maskintvätt?Ä r tvättmedelsfacken rengjorda och utan stopp?Är avloppsslangen riktigt fäst?Är nälfällan åter på plats efter rengöring?Är slangen tät? Finns det läckor i någon av kopplingarna eller vid kranen?Är nödtömningsslangen tillsluten?
Luckan kan inte öppnas:	Programmet är inte avslutat.Lucklåset har inte släppt ännu.Vattennivå i trumman, då kan luckan inte öppnas. (S K ÖLJSTOPP har valts).
Dålig lukt i maskinen:	För låg tvättmedelsdosering.Då 40°C program används ofta och 60/90°C program sällan eller aldrig.Då tvättmaskinen inte har använts på längeÅtgård:Tvätta en tom maskin med normal dosering tvättmedel vid 90°C.
Centrifugeringen startar med fördröjning, eller tvätten är inte ordentligt centrifugerad när programmet är avslutat:	Maskinens elektroniska kontrollsystem för obalans reagerar på en ojämn fördelning av tvätten. Vid obalans sänks varvtalet på trumman så att tvätten kan omfördelas innan varvtalet ökar igen. Detta kan upprepas flera gånger i små steg tills en normal centrifugering med högsta varvtalet kan genomföras. Fasen där tvätten omfördelas varar ca 10 minuter. Om tvätten fortfarande inte är i balans efter denna tid, sänks varvtalet på slutcentrifugeringen.
Ovanliga ljud:	Maskinen har ett modernt drivsystem som jämfört med tidigare drivsystem alstrar avvikande ljud. Det nya drivsystemet möjliggör mjukstart och en bättre tvättfördelning och stabilitet vid centrifugeringen.
Inget vatten syns i trumman:	Moderna tvättmaskiner har låg vattenförbrukning och därför låg vattennivå i trumman. Tvätt- och sköljresultatet blir bra ändå.
Otillfredsställande tvättresultat:	För lite tvättmedel eller olämpligt tvättmedel har använts.Envisa fläckar har inte förbehandlats och bearbetats före tvätt.Fel temperatur eller fel program har valts.För stor mängd tvätt i maskinen.
Tvättmedelsrester kvar efter tvätt:	Den troligaste orsaken är att det finns komponenter i tvättmedlet som inte kan lösas upp. Tvättmedelsrester på plaggen är inte ett tecken på otillräcklig sköljning. Borsta eller skaka plaggen.Skölj dem på nytt om det behövs.
Skum kvar efter sista sköljningen:	Moderna tvättmedel kan bilda skum även efter sköljning, men det påverkar inte själva tvättresultatet.

Reklamation

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen.

Kom ihåg att spara kvittot för eventuell reklamation.

Konsumentkontakt

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. [phone] eller via e-mail på vår hemsida www.elektro-helios.se. I Finland kontaktas konsumentrådgivare på tel. [phone] (0,1597 €/min (0,95 mk/min) + pvm)

Service och reservdelar

Har du frågor om eller vill beställa service eller reservdelar ber vi dig att kontakta återförsäljaren eller vår rikstäckande service på tel. 0771 - 76 76 76 eller via e-mail på www.elektro-helios.se. Se adressen till ditt närmaste service-kontor i telefon-katalogen Gula sidorna under Hushållsutrustning, vitvaror-service.

I Finland alla servicearbeten, reservdelsbeställningar och eventuella reparationer får utföras endast av ett auktoriserat serviceföretag. Information om det närmaste auktoriserade serviceföretaget får du från numret 0200-2662 (0,1597 €/min) (0,95 mk/min) + pvm* eller telefonkatalogens gula sidor "hushållsapparatservice". För att säkra maskinens klanderfria funktion skall man vid reparationer endast använda originala reservdelar.

Innan du beställer service, enligt EHL åtagandet, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

* Innan du kontaktar service, skriv upp följande enligt dataskylten:

Hur och när uppträder felet?

Garanti (gäller för Finland)

Produktens garantitid kan definieras separat. Finns det ingen separat definierad garantitid, har produkten garanti enligt den gällande lagstiftningen och de lokala bestämmelserna. Garantivillkoren uppfyller branschens allmänna villkor enligt den gällande lagstiftningen. Spara inköpskvittot som verifikation för inköpsdatumet, som avgör garantitidens början.

Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service

• vid onödigt servicebesök.

... om tillverkarens anvisningar för installation, användning och skötsel inte följts.

Tekniska data

Mått Bredd 60 cm
	Höjd 85 cmDjup 60 cm
Elanslutning Spänning 230V/50Hz	Max. effektförbrukning 2100W 10A
Vattentryck Minimum 50 kPa	Maximum 800 kPa
Rekommenderad Normaltvätt 4,5 kg maximal mängd	Syntettvätt/FintvättYlle	2 kg2 kg
Centrifugering	Max	1000 v/min.

Denna apparat uppfyller kraven i EG-direktiv 89/336/EEG, 73/23/EEG.

Installation

Uppackning

Lämna förpackningsmaterialet på ett sådant sätt att små barn inte kan leka med det.

Tillbehör

Förminskningsnippel 3/4"-1/2"

Transportsäkring

Tvättrumman är låst med säkringar för att inte skadas under transporten. Dessa säkringar måste tas bort innan maskinen kopplas in:

1. Lossa de båda skruvarna längst ned och ta ut dem (använd skiftnyckel).

2. Ta ut de båda plastdistanserna.

1. Lägg maskinen med baksidan nedåt och kontrollera att slangarna inte kläms.

2. Lägg lite polystyrenemballage mellan maskinen och golvet.

3. Avlägsna polystyrenblocket från motorn och lossa de två plastpåsarna.

1 2 3 P1124

1. Ta försiktigt ut den vänstra plastpåsen genom att först dra den åt höger och sedan nedåt.

2. Ta försiktigt ut den högra plastpåsen genom att först dra den åt venster och sedan uppåt.

1. Sätt i bottenplattan och skjut in tungan i spåret.

1. Ta bort polystyrenunderlaget, ställ maskinen upp och lossa den sista skruven baktill. Ta även ut plastdistansen.

2. Täpp till alla hål med de plastpluggar, som ligger i påsen med bruksanvisningen.

OBS! Spara transportsäkringarna om maskinen vid någon senare tidpunkt skall transporteras igen.

Placering

Maskinen får inte placeras för nära vägg eller skåp. Under centrifugeringen är vibrationer normalt och oundvikligt. Speciellt om tvättmaskinen placeras på ett fjädrande golv, vilket är mycket olämpligt.

Den får inte placeras på sockel, fundament eller liknande, eftersom det då finns risk för tippning under centrifugeringen.

Om kran, avlopp och strömuttag inte är placerade i närheten av maskinen, bör VVS-/el-tekniker tillkallas för att flytta kran/avlopp/strömuttag.

Placeras tvättmaskinen i ett utrymme där frysrisk finns (under 0°C), se åtgård under avsnitt «Skötsel och rengöring».

Nivåjustering

Maskinen måste stå plant på ett fast och stabilt underlag för att fungera bra. Justera fötterna så att maskinen står vågrätt.

Tvättmaskinen levereras med en tilloppsslang som sitter monterad baktill på maskinen. Använd denna slang för vattenanslutningen. Utnyttja inte någon annan slang som använts tidigare.

PI088

Slangen kan vridas åt höger eller vänster för att underlätta installationen.

Lossa anslutningsmuttern och vrid åt önskat håll. Dra sedan åt muttern ordentligt för att förhindra läckage.

OBS! Även om du inte behöver vrida slangen skall du alltid kontrollera att muttern är åtdragen.

Vattenanslutningen kopplas till kallvatten. Arbetet bör utföras av en kunnig VVS- installatör. Maskinen skall anslutas via en avstängningskran. På marknaden finns olika typgodkända kranar och kransatser.

Vattentrycket skall vara 50-800 kPa (0,5-8 kp/cm²)

Viktigt: Glöm inte att passa in packningen i förminskningen 3/4"-1/2" (om den behövs).

Tilloppsslangen får inte förlängas. Är den för kort - ersätt hela slangen med en längre högtrycksslang.

Avloppsanslutning

Avloppsslangens ända kan placeras på tre sätt:

Över kanten på en vask: I det fallet skall du försäkra dig om, att slangen inte kan röra sig, när vattnet töms ut. Den kan t ex fästas i väggen med en krok eller bindas fast vid kranen med ett snöre.

Anslutning till golvbrunn: Fäst ett rör på väggen, 60-80 cm från golvet och anslut avloppsslangen till röret. Avloppsslangens ändstycke skall vara ventilerat, d.v.s. rörets invändiga diameter skall vara min. 40 mm. Se till att slangen sitter fast och inte kan lossna.

ø 40 mm 60-80 cm P0950

Anslutning till vattenlås: Då avloppsslangen ansluts till ett vattenlås under en tvätt- eller diskho, måste du kapa pipen på vattenlåset för att få största möjliga öppning så att maskinen kan tömmas ordentligt.

Avloppsslangen är 200 cm lång och får förlängas till max. 400 cm.

Använd en förlängningsslang med en invändig diameter, som minst motsvarar originalslangens diameter och använd en lämplig slangkoppling.

Avloppsslangen måste vara placerad på mellan 60 och 100 cm höjd.

Kontrollera att inga veck uppstår på avloppsslangen.

För att maskinen ska fungera korrekt måste avloppsslangen sitta i upphängningsanordningen högst upp på tvättmaskinens baksida.

P1121 min 60 cm max 100 cm

Elektrisk anslutning

Maskinen levereras med sladd och stickkontakt för anslutning till 230 V 1 fas 10 A. Vid placering i våtutrymmen t ex. badrum skall maskinen anslutas fast enligt gällande bestämmelser. Fast elanslutning får endast utföras av behörig elinstallatör.

Om anslutningssladden måste bytas ut skall detta arbete utföras av auktoriserad service.

Efter att maskinen har ställts upp skall det gå att kunna komma åt elledningen.

Elektro Helios

105 45 Stockholm.

Telefon 08 - 738 6000, Telefax 08 - 738 7480

www.elektro-helios.se

Kundtjänst 08 - 738 7940
