BRUKSANVISNING SK7370 ELEKTRO HELIOS

Säkerhetsutrustningen 5

Tippskyddet 5

Kastrullskyddet (extra tillbehör) ..... 5

Luckspärren 6

Före första användning 6

Användning av hällen 8

Rengöring av hällen .....11

Säkerhetsfunktioner 12

Ugnen 13

Ugnens funktioner ....13

Praktisk användning ....14

Rengöring och skötsel ......17

Installation 19

Ändring av sockelhöjd och -djup ....19

Niväjustering 20

Elektrisk anslutning 20

Service 21

Tekniska uppgifter 22

Tabeller 23

Bakning 23

Placering i ugn 23

Grill & Matlagning ......24

Praktiska råd och tips 25

Problem och åtgärder 26

Skrotning 27

Säkerhet

Utvecklingen av spisar går framåt. Du kan inte alltid använda din nya spis som den gamla. Läs därför noga igenom anvisningarna och bekanta dig med din nya spis och dess funktioner. Spisen är avsedd för normal hushållsanvändning. Tänk på att spara bruksanvisningen, som måste finnas om spisen säljs eller överlåts på annan person. Hör gärna av dig till oss om du har några synpunkter eller frågor om spisen och dess användning. Adress och telefonnummer finns under kapitlet "Service".

Text med en VARNINGSTRIANGEL handlar om säkerhet. LÄS DESSA TEXTER EXTRA NOGGRANT, så att du inte skadar dig själv, andra eller spisen.

Barn och spisen

Barn är av naturen nyfikna och intresserade av det mesta, även spisen. Vi vill för säkerhets skull betona några saker som du bör tänka på om du har barn eller besök av barn:

Det måste finnas minst 40 cm avställningsyta, alternativt en vägg eller ett högskåp, på båda sidor om spisen. Se till att TIPPSKYDDET är monterat, så att spisen inte tippar framåt vid onormal belastning.

Om du har KASTRULLSKYDD till din spis, skall det vara monterat. LUCKSPÄRREN/LUCKSPÄRRARNA skall också vara i funktion.

Använd SPISLÅSET. Aktivera låsknappen och lås spisen när den inte används.

Låt inte barn använda rakbladsskrapan.

Låt gärna barnen hjälpa till vid spisen, men lär dem att kärl, håll och ugnar blir mycket varma och behåller värmen en tid efter användning. Beröring kan ge brännskador!

Installation

Ingrepp i spisen ska utföras av BEHÖRIG FACKMAN. Arbete utfört av lekman kan försämra spisen samt leda till skada på person och/eller egendom.

Spisen är tung. Kanter och hörn som du vanligtvis inte kommer i kontakt med kan vara vassa. Använd handskar vid förflyttning av spisen.

TIPPSKYDDET ska vara monterat, då undviker du att spisen tippar vid onormal belastning.

Användning

Använd aldrig en spräckt glaskeramikhäll. Vätska kan vid överkok och/eller rengöring tränga ner till spänningsförande delar. Bryt strömmen till spisen och kontakta service för reparation.

Lägg inte aluminiumfolie, plast o.d. på glaskeramikhällen. En av misstag påsatt värmezon kan få papperet/plasten att brinna/smälta.

Lämna aldrig frityrkokning, smältning av fett, paraffin eller annat lättantändligt utan tillsyn. Vid

brand, nollställ spisens vred och stäng av köksfläkten. KVÄV ELDEN MED LOCK, använd aldrig vatten.

Använd endast kärl som är avsedda för glaskeramikhäll respektive ugn. Kontrollera kärlens bottnar. Kärl som buktar utåt, ger dålig värmekontakt och snurrar lätt på glaskeramikhällen.

Kontrollera att spisen är avstängd när den inte används, samtliga vred ska vara nollställda.

Varning! Alkohol och liknande som kan bilda explosiva gaser eller andra ämnen vilka kan förorsaka brand eller explosion får inte användas i ugnen.

Användning på hällen måste ske med största försiktighet. T.ex. flambering med konjak, eller annan alkohol, kan medföra att fettrester i köksfläkten antänds och orsaka allvarliga bränder. Likaså kan eldslågor och brinnande fettstänk förorsaka person-skador.

Rengöring

Håll glaskeramikhäll och ugn rena. Fett och spill osar rejält vid uppvärmning och medför i värsta fall risk för brand.

Du måste genast (medan hällen ännu är het) med rakbladsskrapan ta bort socker och överkok med högt sockerinnehåll t.ex. marmelad, samt smält plast och folie för att inte skada hällen. Var försiktig, rakbladet är mycket vasst.

Underhåll & service

Nollställ samtliga vred före byte av trasig lampa.

Service och reparationer bör utföras av ett av leverantören godkänt företag. Använd endast original reservdelar.

Skrotning

Förhindra olyckor med den skrotade spisen; Lossa sladden från vägguttaget och kapa den så nära spisens bakstycke som möjligt. Sätt luckspärren/luckspärrarna ur funktion.

Spisen

I Löstagbar imkåpa
2 Häll med värmezoner
3 Manöverpanel med VRED
4 Ugn
5 Förvaringslåda
6 Sockel

Spisen har hjul baktill för att underlätta förflyttning vid städning. Öppna luckan, lyft försiktigt i ugnens överkant och dra sedan ut spisen.

Kontrollera att spisen är felfri och utan skador. Transportskador anmäler du omedelbart till Distrilux Distributionskontor, se fraktsedeln. Vid leverans från butik eller återförsäljare – kontakta dem.

Emballaget kan återvinnas. Kontakta ditt kommun- kontor om du inte vet var du ska lämna det.

Tillbehören

DESSA LEVERERAS MED SPISEN:

• Emaljerade plåtar och långpanna
• Proffsplåt, dvs. perforerad och silikonbelagd aluminiumplåt (endast SK 6420).
• Ugnsgaller
  • Tippskydd inkl. monteringsdetaljer
• Rakbladsskrapa samt rengöringsmedel för glaskeramikhällen
• Bruksanvisning

FÖLJANDE FINNS ATT KÖPA SOM EXTRA TILLBEHÖR:

• Kastrullskydd inkl. monteringsdetaljer

Säkerhetsutrustningen

Se till att det finns avställningsytor, minst 40 cm breda, på båda sidor om spisen (SE BILD). En av bänkarna kan ersättas av en vägg eller ett högskåp.

Barnsäkerheten ökar om du dessutom ser till att följande är monterat/i funktion:

Tippskyddet

Tippskyddet måste vara monterat, för att hindra spisen från att tippa vid onormal belastning. Tippskyddet fungerar endast när spisen är inskjuten på plats.

Innan du monterar tippskyddet, skall du se till att spisen har blivit justerad till den rätta nivån, se kapitel Installation, s. 19.

SÅ HÄR MONTERAR DU TIPPSKYDDET PÅ SPISEN:

1 Rita en linje på väggen längs hållens bakre kant (SE BILD).
2 Mättuppgifter gäller för montering på vänster eller höger sida (SE BILD). Mät ut var tippskyddet ska placeras och skruva fast det i massivt material eller lämplig förstärkning.

OBS! Om utrymmet mellan bänkskåpen är större än spisens bredd, måste du justera sidmättet om du önskar centrera spisen.

3 Tänk på, om du justerat mättet, att passa in tippskyddet i hålet på spisens bakstycke när du skjuter in spisen.

Kastrullskyddet (extra tillbehör)

Kastrullskyddet ska vara monterat. Det gör det svårare för barn att komma åt kärl på hällen

1 Tryck in propparna i de främre hålen.
2 Placera skyddet på spisen med propparna över hållkanten.
3 Vrid skyddet snett nedåt och
4 sedan uppåt så att kortsidans kanter griper tag under hållkanten.
5 Lås med de bakre propparna.

Luckspärren gör det svårare för barn att öppna luckan/lådan. Spärren är vid leverans i funktion, men kan vid behov kopplas ur.

A Tryck ner spärren när du ska ÖPPNA luckan.
B När du vill SÄTTA SPÄRREN UR FUNKTION, kontrollera att ugnen inte är varm, tryck ner och för spärren på luckans överkant ett par mm åt höger.
C Om spärren inte är i funktion, för spärren på luckans överkant ett par mm åt vänster.

A B C

Före första användning

Rengöring av spisen

Spisen rengör du enklast med hjälp av en ren trasa, varmt vatten och lite handdiskmedel direkt efter användning. ANVÄND ALDRIG SKURMEDEL ELLER ANDRA REPANIDE MEDEL, utom till vissa delar av spisen som ibland kan behöva en grovrengöring. Glöm inte att göra rent under imkåpan. Den kan du diska i maskin.

Tänk på att tippskyddet inte fungerar när du dragit ut spisen för att göra rent bakom den.

Rengör tillbehören

Diska plåt, långpanna m.m. i varmt vatten och hand-diskmedel. Skölj och torka torrt.

Bränn av ugnen

Håll barn under uppsikt! Spisen blir mycket varm.

Innan du använder ugnen för första gången, måste du bränna av den. Gör så här:

I Sätt på över/undervärme samt maximal temperatur. Ugnsluckan ska vara stängd.
2 Vädra i köket. Stäng av ugnen när lukt och rökutveckling upphört.
3 Torka av ugn, lucka och stegar med varmt vatten och handdiskmedel. Torka torrt.

Kontrollamporna är av glimlampetyp och har normalt lång livslängd. Om de slutar fungera, kontakta service.

Glaskeramikhällen

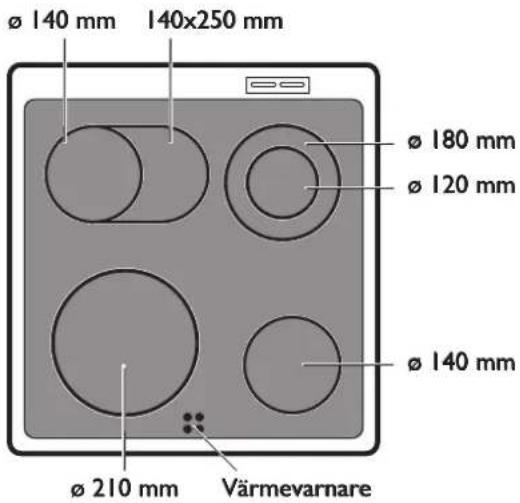

Glaskeramikhällen har fyra värmezoner. När du sätter på en zon lyser den i olika långa perioder beroende på vilket läge du valt på vredet. Även på den högsta inställningen slocknar zonen ibland, då för att förhindra överhettning.

Du har möjlighet att ändra storleken på de två bakre zonerna. För stekpannan/kastrullen finns runda zoner i olika storlekar. Den ovala vänstra kanske passar till fiskgrytan.

Värmevarnaren har fyra lampor, en för varje zon. Lampan lyser om zonen är varmare än ca 55°C även efter att den är avstängd.

Glaset i hällen tål värme, kyla och temperaturchocker, men är känsligt för slag. En kryddkvarn som ramlar ner kan spräcka hällen. Använd aldrig hällen som stå-, avlastnings- eller förvaringsplats.

Användning av hällen

ANVÄND ALDRIG EN SPRÄCKT GLASKERAMIKHÄLL

Vätska kan vid överkok tränga ner till spänningsförande delar. Bryt strömmen till spisen och kontakta service för reparation. Du måste genast (medan hållen ännu är het) med skrapan ta bort socker och överkok med högt sockerinnehåll t.ex. marmelad samt smålt plast och folie för att inte skada hållen. Lämna aldrig frityrkokning, smältning av fett, paraffin eller annat lättantändligt utan tillsyn. Vid brand, nollställ spisens vred och stäng av köksfläkten. KVÄV ELDEN MED LOCK, använd aldrig vatten.

Vreden till värmezonerna är märkta från 0–12, där 12 ger den högsta värmen. Gör så här när du vill använda de främre zonerna eller de bakre i liten storlek:

I Vrid medurs fram till önskat läge på vredet till den zon du valt.
2 Nollställ vredet moturs efter användning.

ø 140 mm 140x250 mm ø 180 mm ø 120 mm ø 140 mm ø 210 mm Värmevarnare

Gör så här när du vill använda de två bakre zonerna i stor storlek:

Vrid medurs förbi symbolen © after siffran 12,
2 vrid sedan tillbaka till önskat läge mellan 12 och 1. Nollställ vredet moturs efter användning.

Vilket värmeläge du ska välja? Du får pröva dig fram till det läge och den värmezon som passar dig och dina kärl bäst beroende av vad du ska tillaga. Här nedan får du en liten vägledning (till rätt värmeläge):

Kokning

Vanligtvis kokar du upp på högsta läget för att sedan vidarekoka på en lägre inställning. Ljudet eller storleken på "vattenbubblorna" kan hjälpa dig att välja rätt läge:

SVAG VÄRME: Sjudande vatten med bubblor å la kolsyrat. Lämpligt för vidarekokning av ris, fisk, samt grönsaker som t.ex. sockerärter och broccoli.

MEDELVÄRME: Småkokande vatten med bubblor å la fiskögon. Lämpligt för det mesta som ska kokas t.ex. kött, rotfrukter och vidarekokning av potatis.

STARK VÄRME: Ljudet tystnar innan vattnet börjar bubbla kraftigt. Lämpligt för uppkokning av vatten till pasta och ris. Ställ sedan in önskat läge för vidarekokning

Stekning

Vid stekning blir resultatet bäst, om maten inte är kylskåpskall och täcker högst 2/3 av stekpannans botten.

Lägg margarinet/smöret i stekpannan och ställ in ett läge på vredet. Det är viktigt att fettet har rätt färg (temperatur) när du börjar steka för att du ska få ett bra resultat. Tryck en ljus stekspade mot botten så ser du lätt fettets färg.

SVAGT BRYNT FETT: Lämpligt för t.ex. ägg, lök, rå potatis, kotletter och biffar, samt hel fisk.

BRYNT FETT: Lämpligt för det mesta: Pannkakor, färsrätter, korv, tunna fiskfiléer, grytbitar osv.

KRAFTIGT BRYNT FETT: Lämpligt för tunna köttskivor. Var försiktig, fettet blir lätt bränt.

En spis med glaskeramikhäll ställer större krav på dina kärl än en spis med plattor. Tänk på att:

• Kontrollera kärlens bottnar. Kärl med konvex botten (buktar utåt), snurrar lätt på glaskera-mikhällen och ger dålig värmekontakt.
• Aluminium har god värmeledningsförmåga, men kan lämna silverliknande fläckar på hällen. Fläckar tar du bort med rengöringsmedlet som medföljde spisen.
• Kastruller och kannor i glas eller emaljerade med grovt mönster sliter, om de dras fram och tillbaka, mer på hällen än vad kärl av andra material gör.

För att spara tid och därmed energi ska kastrullens/ stekpannans botten

• täcka zonen helt. Med en för liten botten bränner överkok lätt fast på hällen.
  • vara slät eller finmönstrad
• vara plan. En botten som buktar för mycket utåt eller inåt ger förlängda uppvärmningstider.

När du ska köpa ny kastrull är det lämpligt att välja en rostfri modell med sandwichbotten, dvs. en botten med lager av olika metaller.

Spara energi!

• Använd lock och du halverar energiåtgången (jfr med utan lock).
• Använd kärl med plan botten och spar 25% energi (jfr med oplan botten).
• Se till att hällen är ren och torr. Smuts och vätska försämrar värmeöverföringen mellan kärl och värmezon.
• Stäng av värmezonen och låt maten bli färdig på eftervärmen.
• Ång- och tryckkokning spar också energi.

Du måste genast (medan hållen ännu är het) med rakbladsskrapan ta bort socker och överkok med högt sockerinnehåll t.ex. marmelad, samt smält plast och folie för att inte skada hållen.

GÖR SÅ HÄR OM HÄLLEN ÄR MYCKET SMUTSIG:

Ta bort fläckar med rakbladsskrapan (se nedan).

2 Använd det medföljande rengöringsmedlet när värmevarnaren slocknat. Skaka flaskan och spruta ut ett par smala strängar på hällen. Gnid rent med en fuktig trasa eller hushållspapper.

3 Torka med en fuktig trasa bort överflöd av medlet, det kan annars etsas fast när hållen värms upp nästa gång. Torka torrt.

Rakbladsskrapan

LÄT INTE BARN ANVÄNDA SKRAPAN.

Använd rakbladsskrapan med försiktighet, rakbladet är mycket vasst.

Skrapan använder du för att ta bort överkok från glaskeramikhällen. Innan du använder skrapan för första gången måste du vända på rakbladet, som är transportsäkrat. Ett hölje täcker det vassa rakbladet när skrapan inte används.

I Tryck ner knappen på översidan av skrapan och skjut den framåt så långt det går (SE BILD).

2 Ta bort rakbladet. Sätt tillbaka bladet med den vassa kanten utåt.

3 "Lås" bladet med skrapans flikar (SE BUD).

4 Tryck ner knappen hårt och drag den bakåt så långt det går.

SÅ HÄR ANVÄNDER DU RAKBLADSSKRAPAN:

Ta fram rakbladet genom att skjuta knappen (på översidan av skrapan) framåt till "stopp" (SE BILD). Du kan kontrollera att rakbladet är i låst läge genom att trycka ner bladet mot en oöm yta.

2 Se till att rakbladet är rent och helt annars kan det skada hällen. Nya rakblad finns att köpa i färghandeln.

3 Luta skrapan ca 45° och skrapa rent. Du kan trycka rakbladet hårt mot hällen utan att skada den.

4 Torka försiktigt av smutsen från bladet med hushållspapper.

5 Efter användning tryck ner knappen och drag den bakåt så långt det går. Förvara skrapan på en barnsäker plats.

Spislåset är inbyggt i ugnens termostatvred och har två säkerhetslägen. OBS! Huvudströmmen till spisen är inte bruten. Välj om du vill använda låset med enkel– eller dubbelsäkerhet eller ingen alls.

ENKEL: Strömmen till håll och ugn är bruten när termostatvredet är inställt på OFF.

DUBBEL: Om du dessutom aktiverar låsknappen krävs det tvåhandsgrepp för att sätta på spisen. Då blir det ännu svårare för barn att "använda" spisen.

ENKEL-SÄKERHET

lås spisen så här (SE BILD A): Vrid termostatvredet moturs till "OFF". Nollställ tiduret om det är tid kvar.

Gör så här när du vill använda spisen:

I Vrid vredet medurs till nolläge (dvs. tills vredet åter står i läge klockan 12).
2 Använd spisen som vanligt. Se till att inga andra funktioner än den/de du vill använda är påslagna. (Någon kan ha vridit på ett vred när spärren var låst.)

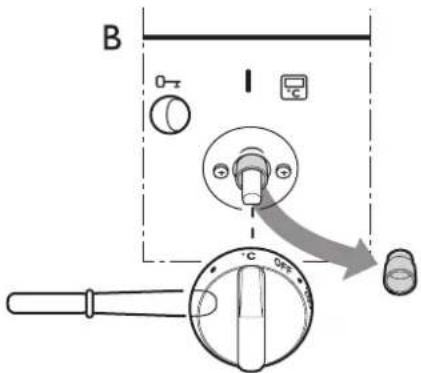

DUBBEL-SÄKERHET

Innan du använder låset med dubbel-säkerhet första gången måste du aktivera låsknappen (SE BILD B):

I Nollställ termostatvredet m.a.o. se till att vredet står i läge klockan 12.
2 Sätt en bordskniv bakom vredet och bryt lätt för att avlägsna det.
3 Ta bort den röda hylsan.
4 Sätt tillbaka vredet "nollställt".

I fortsättningen behöver du bara vrida termostatvredet moturs till "OFF" för att låsa spisen (SE BILD A).

GÖR SÅ HÄR NÄR DU VILL ANVÄNDA SPISEN

(SE BILD C):

I Skjut läsknappen till vänster och
2 vrid vredet medurs till nolläge (dvs. tills vredet åter står i läge klockan 12).
3 Använd spisen som vanligt. Se till att inga andra funktioner än den/de du vill använda är påslagna. (Någon kan ha vridit på ett vred när spärren var låst.)

OFF °C °C

A

0-π OFF

B 0-π I °C 0-π

C

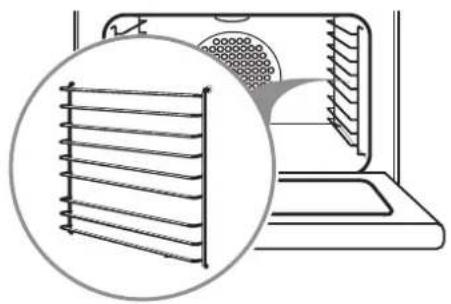

Ugnen har löstagbara ugnsstegar med sju falser på var sida. Vilken falsnivå som är lämplig att använda för olika funktioner och temperaturer, kan du se i tabellerna för bakning och matlagning i slutet av bruksanvisningen.

För samtliga funktioner gäller att den gula kontroll-lampan på manöverpanelen lyser under uppvärmning och slocknar vid uppnådd temperatur (tänds och släcks när termostaten slår till och från). För att välja ugns-funktion vrider du funktionsvredet medurs till sym-bolen för önskad funktion (se nedan).

UGNEN HAR FÖLJANDE FUNKTIONER:

Belysning

Ugnsbelysningen tänds automatiskt vid samtliga inställningar. Du kan även ha enbart belysningen på, utan att någon av de andra funktionerna är igång.

Över/undervärme

Tak- och bottenelement är inkopplade.

Varmluft

Varmluftsfläkt och tak- och bottenelement samt ringelement runt fläkten inkopplat.

Varmluftsgratinering

Grillelement i taket och varmluftsfläkt inkopplade.

Grill

Grillelement inkopplat.

Snabbstart

Grill- och bottenelement inkopplade. Det tar ca sju minuter att värma upp ugnen till 200°C. Kan även användas vid gratinering.

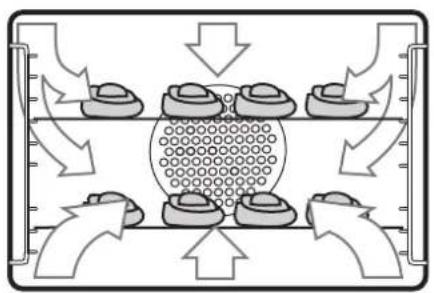

PRINCIPEN FÖR VARMLUFT

Tak- och bottenelement plus ett ringelement runt fläkten värmer upp luften, som sedan sprids genom luftkanaler i ugnens bakre vägg med hjälp av fläkten. Den varma luften cirkulerar i ugnen innan den åter sugs in genom fläktgallret.

Värmen överförs snabbt och effektivt, vilket oftast innebär att du kan använda en lägre ugnstemperatur än vid över/undervärme. Sänk temperaturen med 15-20% om det i receptet står att du ska använda en temperatur mellan 160 och 225°C. Ju högre temperatur desto större sänkning. Vid temperaturer över 225°C är det bättre att använda över/undervärme.

Praktisk användning

Lägg aldrig aluminiumfolie, långpanna eller plåt direkt på ugsbotten. Hindras undervärmen kan emaljen skadas på grund av överhettning. Ugnen blir varm under användning, HÅLL BARN UNDER UPPSIKIT.

Vid temperaturväxlingar och/eller ojämn placering av t.ex. pizza på en plåt finns det risk att den slår sig (blir skev). Plåten återgår till sin ursprungliga form när den kallnar.

Proffsplåten, som endast levereras med SK 6420, är perforerade och silikonbehandlade. Använd den för gräddning av bröd i varmluft. Om det finns risk att fett eller fyllning kan rinna ner genom hålen, placerar du bakverket i pappersformar. Proffsplåten kan med tiden ändra färg.

Hur skall du tillämpa de olika funktionerna när du använder ugnen? Här nedan får du praktiska råd och tips på hur du bäst utnyttjar ugnens olika funktioner för olika typer av matlagning:

Bakning

Prova mjuka kakor med en provsticka ca fem minuter före full tid. Du har då möjlighet att förkorta/förlänga gräddningstiden. Resultatet kan påverkas av recept, formars material, färg, form och storlek. ÖVER/UNDERVÄRME ger jämn färgsättning.

Bakning med varmluft

Med VARMLUFT blir bakningen mer rationell, eftersom två plåtar samtidigt i ugnen ger totalt kortare gräddningstid. Färgsättningen kan bli något ojämn, speciellt om det utbakade brödet inte är väljäst.

Blir resultatet inte som du tänkt dig? Läs "Praktiska Råd & Tips" på s. 25, så får du tips på lösningar till dina bakproblem.

Matlagning

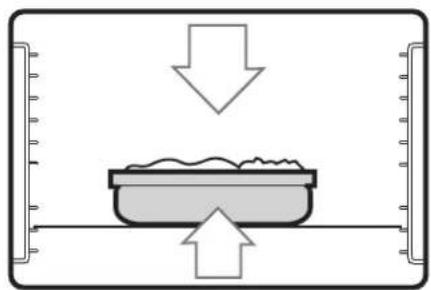

ÖVER/UNDERVÄRMHE är i regel bäst vid matlagning på en fals. Följ tabellrekommendationerna.

Matlagning med varmluft

VARMLUFT använder du vid matlagning i flera nivåer samtidigt t.ex. köttfärslimpa, köttbullar och för tillagning av hela måltider, förrätt–huvudrätt–dessert. Tänk på att välja rätter som ska ha samma temperatur. Om rätterna kräver olika lång tid, anpassar du insättningen i ugnen för att få dem färdiga i den ordning du önskar.

Stekning

Att steka i ugn är bekvämt och praktiskt både i ÖVER/UNDERVÄRME och VARMLUFT. Stekar av nötkött, som rostbiff och innanlår, blir saftigast om de tillagas i 125°C ugnsvärme, men tar lite längre tid än vid högre ugnstemperatur. Välj en ugnssäker form med låg kant där steken precis får plats, så undviker du att skyn torkar in. Vid ugnsbakning av julskinka bildas det ofta mycket spad. Använd därför ett stort stekfat eller en långpanna och var försiktig när du tar ut den.

Om du använder stekpåse, klipp då hål i ett hörn på påsen innan den sätts in i ugnen. Du minskar då risken att bränna dig på het ånga när påsen ska öppnas.

Användning av stektermometer

För bästa resultat måste spetsen på stektermometern hamna mitt i den tjockaste delen av steken dit värmen när sist. Ugnsvärmen påverkar termometern, därför bör helst hela röret vara inne i köttet. Tänk på att en termometer kan visa fel temperatur om den stöter mot fett eller ben.

Sätt in steken i nedre delen av den förvärmda ugnen. När önskad köttemperatur är uppnådd tar du ut steken, täcker den med aluminiumfolie och låter den vila ca 15 minuter. Köttet går sedan lättare att tranchera (skära upp) och mindre köttsaft sipprar ut.

Storleken, marmoreringen (insprängt fett), formen, mängden och temperaturen på det som du ska grilla inverkar på tiden och resultatet. Fisk och ljust kött (fågel, kalv och gris) blir inte lika lätt färgsatt som mörkt kött (nöt och vilt). Grillolja och/eller grillkryddor ger bättre färg, men ökar risken för bränd yta.

Grillresultatet blir bäst om det som ska grillas inte tas direkt från kylskåpet. Torka av och lägg det på ugnsgallret och krydda efter önskemål. Placera en långpanna, gärna folieklädd, under gallret för att samla upp fettständ m.m. Fläskkotletter, biffar, fiskfiléer o.d. placeras högt upp i ugnen medan t.ex. tjocka revbensspjäll placeras i nedre delen av ugnen.

Ställ funktionsvredet på 📋 och termostatvredet på önskad temperatur. Börja grilla efter 3–5 minuters uppvärmning. Passa noga och vänd minst en gång under tiden. En för lång grilltid ger torr, träkig och i värsta fall bränd mat. Ugnsluckan ska vara stängd vid grillning.

Gratinering (snabbstart)

Utmärkt vid färgsättning av gratänger och varma smörgåsar. Den här funktionen kan du även använda för snabbuppvärmning av ugnen till inställd temperatur. När ugnen kommit upp i den valda temperaturen väljer du önskad funktion. Det tar ca åtta minuter att värma upp ugnen till 200°C. Men, ingen regel utan undantag, undvik snabbuppvärmning om du ska grädda småkakor eller maränger.

Varmluftsgratinering

Grillelementet färgsätter och fläkten gör att den varma luften cirkulerar. Utmärkt att använda till "höga" maträtter, t.ex. griljering av julskinka, som ska ha färg runt om.

Upptining

Ställ funktionsvredet på 📋. Vid upptining av kött, fisk, glaserade eller fyllda bakverk, t.ex. rulltårta, ska termostatvredet vara nollställt.

Galler/plåtar kan placeras på flera falser om du har mycket att tina. Tid kan ej anges, prova med en provsticka.

Rengöring och skötsel

Ugnen

Ugnen har slät emalj.

GÖR SÅ HÄR OM UGNEN ÄR MYCKET SMUTSIG:

I Spill eller överkok som sitter fast, lossar du med t.ex en stekspade.
2 Stryk med en svamp ut såpa i ugnen.
3 Stäng luckan. Sätt ugnen på 100°C och över/undervärme i ca 10 minuter.
4 När ugnen svalnat tvättas den med rent vatten, ev. kan du behöva gnida försiktigt med tvålull. Torka torrt.

Ugnsluckan

Ugnsluckan består av två delar med värmereflekterande glas glas för att ge en lägre yttemperatur. Den yttre delen, luckfronten, kan du ta bort vid rengöring.

RENGÖRING MELLAN GLASEN

Var försiktig så att du inte skadar luckglaset. Sprickbildningar i kanterna kan leda till att det spricker efter några uppvärmningar.

1 Kontrollera att ugnen inte är varm och att luckspärren är i funktion innan du tar bort den yttre delen, luckfronten.
2 Öppna luckan och placera, för att hindra luckan från att slå igen, t.ex. hoprullade grytlappar mellan bågarna i gångjärnen (SE BILD). Fäll sedan upp luckan.
3 Håll i luckhandtaget, tryck ner de två fjädrarna på luckans övre kant och ta bort luckfronten.
4 Efter rengöring med ett fönsterputsmedel hakar du åter fast fronten i konsolen (SE BILD). Om glaset är mycket smutsigt kan du använda den medföljande rakbladsskrapan. Se till att luckan sitter säkert fasthakad på båda sidor.
5 Tryck sedan ner de två fjädrarna på luckans övre kant och tryck fronten på plats.
6 Ta bort grytlapparna.

I Nollställ alla vred och kontrollera att ugnen inte är varm.
2 Skruva av skyddsglaset (SE BILD).
3 Skruva ur den trasiga lampan.
4 Sätt i en ny ugnslampa märkt 230–240V, 15W, 300°C, med E14–sockel.
5 Återmontera skyddsglaset.

Varmluftsfläkten

Du kan ta bort fläkthjulet för rengöring. VAR FÖRSIKTIG, kanterna är vassa.

I Se till att ugnen är avstängd och kall.
2 Skruva loss de fyra skruvarna A med en kryssmejsel och ta bort den bakre ugnsväggen.
3 Håll lätt i fläkthjulet och lossa mutter B medurs med hjälp av en liten skiftnyckel.
4 Handdiska fläkthjulet i varmt säpvatten.
5 Montera tillbaka delarna. Se till att skruvarna är ordentligt idragna

Ugnstillbehören

Lossa stegen i de nedre hörnen (1), lyft snett uppåt och ta ut den (2). Diska stege och galler (samt andra eventuella tillbehör som grillställning och grillspett) för hand eller i diskmaskin. Om de är rejält smutsiga, lägg dem i blöt innan du rengör med t.ex. tvålull.

Plåtar, även eventuella proffsplåtar, och långpanna torkas av med hushållspapper och kan vid behov diskas för hand. Fastbrända fläckar tar du bort med en bakplåtsskrapa (gäller inte proffsplåten).

Förvaringslådan

I Töm lådan och dra ut den till "stopp".
2 Ta tag i handtaget, lyft lätt uppåt och lådan går fri från spärren i bakkanten.
3 Dra ut lådan helt.

Efter rengöring sätter du lådans hjul på konsolerna (SE BILD). Skjut in lådan. Lyft upp den något den första biten så hakar hjulen inte fast i främre spärren.

Ingrepp i spisen ska utföras av BEHÖRIG FACKMAN. Spisen är tung. Kanter och höm, som du vanligtvis inte kommer i kontakt med, kan vara vassa. ANVÄND HANDSKAR vid förflyttning av spisen.

Stämmer spisens mått överens med övrig köksinredning? Mät arbetsbänkens höjd från golvet till bänkens ovansida och sockeldjupet från väggen till sockelns framkant (SE BILD). Spisen kan även installeras med en vägg eller ett högskåp på den ena sidan och en avställningsyta på den andra.

Vid leverans är spisen anpassad till en bänkhöjd på 85 resp. 90 cm och ett sockeldjup på 53 cm. Du kan ändra höjd och djup på sockeln så att spisen passar till en bänkhöjd på 85, 88 eller 90 cm och ett sockeldjup på 55 cm (se nedan).

Se till att spisens kabel inte kommer i kläm vid förflyttning av spisen.

55 53 90 88 85

Ändring av sockelhöjd och -djup

53 cm är minsta sockeldjup för spisen. Ett mindre sockeldjup kan medföra att spisen tippar vid tung belastning på luckan.

Om du vill ändra båda måtten så bör du göra det sam- tidigt. Men läs först igenom samtliga punkter här nedan innan du börjar.

1 Lägg ned spisen försiktigt (SE BILD). Använd t.ex. frigolit från emballaget som skydd mellan golv och spis.
2 Skruva ur skruvarna A (4 ST, SE BILD). Dra ut den inre sockeln en bit om du endast vill ändra höjden. Dra i de konsoler på vilka hjul och fötter är monterade. OBS! Var försiktig, det finns vassa kanter under spisen. Läs vidare fr.o.m. punkt 5. För ändring av djupet drar du ut sockeln helt.
3 Skruva ur skruvarna B (4 ST, SE BILD) och ta bort den yttre sockeln.
4 Haka fast den yttre sockeln i läge 55 cm (SE BILD B). Skruva i skruvarna B (glöm inte brickorna) och skjut in den inre sockeln en bit.
5 Skruva åter i skruvarna A i något av hålen för 85, 88 eller 90 cm bänkhöjd (SE BILD A).
6 Res upp spisen och anslut den elektriskt. Skjut in spisen på plats och niväjustera innan du monterar säkerhetsutrustningen.

Spisen måste stå plant för att t ex. fettet ska fördela sig jämnt i stekpannan. Placera ett vattenpass eller en stekpanna med vatten på hällen när du vill kontrollera att spisen står plant.

Vid behov kan du från sockelns framsida sänka resp. höja (-6, +12mm) spisens hjul och fötter. Använd en kryssmejsel för att justera de bakre hjulen och en polygrip till de främre fötterna (1). När spisen står plant "låser" du fötterna med muttern. Använd den medföljande nyckeln, skruva moturs (2).

Elektrisk anslutning

Ingrepp i spisen ska utföras av BEHÖRIG FACKMAN. Arbete utfört av lekman kan försämra spisen samt leda till skada på person och/eller egendom.

Spis som levereras med sladd och stickpropp ska anslutas till jordat vägguttag. Inkopplingsalternativ för spisen framgår av skylten på bakstycket. Anslutningseffekt och spänning finns angivet på dataskylten (se spisens högra sida).

OBS! Vid fast installation där anslutningen till elnätet ej sker med stickpropp i vägguttag, måste allpolig brytare monteras för att du ska kunna koppla bort spisen från nätet.

Ingrepp i spisen ska utföras av BEHÖRIG FACKMAN. Arbete utfört av lekman kan leda till skada på person och/eller egendom samt försämra spisen.

Problem med spisen? Vi rekommenderar att du läser bruksanvisningen, särskilt sidorna 25 och 26. Det kan löna sig. Se här nedan vad som gäller om du behöver hjälp.

Reklamation

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation

Konsumentkontakt

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel 08 - 672 53 70 eller via e-mail på vår hemsida www.elektro-helios.se.

Service och reservdelar

Har du frågor om eller vill beställa service eller reservdelar ber vi dig kontakta återförsäljaren eller vår rikstäckande service på tel 020 - 76 76 76 eller via e-mail på www.elektroservice.se. Se adressen till ditt närmaste service-kontor i telefonkatalogen Gula sidorna under Hushållsutrustning, vitvaror - service.

Innan du beställer service, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

På spisens högra sida finns en dataskylt med uppgifter om spisen. Fyll i dem här så de finns tillhands om du behöver ringa service.

Modell:
Prod. nr:
Serie. nr:
Inköpsdatum:

Hur och när uppträder felet?

Med reservation för ändringar. Denna apparat uppfyller kraven i EG-direktiv 89/336/EEG och 73/23/EEG IEC klass Y.

SK6370	SK 7370
SK 6420

Bredd (mm): 597 697 597 697

Höjd vid leverans (mm): 900 860 850

Djup (mm): 595 595 595 595

Ugnsvolym (liter): 46 52 46 52

Total effekt 400V-spits ((W)): 10717 10717 10717 10717

VÄRMEZONERNA STORLEKTORLEK(mm) EFFEKT (W)

Bakre vänstra:	140/250	1100/2000
Bakre högra:	120/180	900/1800
Främre vänstra:	210	2300
Främre högra:	140	1200

KONTROLLAMPORNA är av glimlampetyp. UGNSLAMPAN har E-14 sockel, märkt 230-240V, 15W och 300°C.

Tabteller

Bakning

	°C		Minuter °C	C		Minuter
Bondbröd	225	N	30–35	200–225	2 o 5	25–30
Bullar, mat- & kaffebröd	225	M	8–12	185–200	2 o 5	10–15
Hålkakor	200–225	M	10–15	185–200	2 o 5	15–20
Kuvertdnöld	225–250	M	8–10	200	2 o 5	8–12
Limpor, lätta/formbröd	200–225	N	30–40	185–200	2 el.3	30–40
Limpor, tunga	175–200	N	50–60	165–185	2 el.3	50–60
Längder/kransar	200–225	N	15–20	185–200	2 o 5	15–20
Maränger	100–125 M 40–50
Muffins	225	M	10–12	200	2 o 5	15–18
Mördegskakor	175–200	M	5–10	175–185	2 o 4	5–10
Pepparkakor	175	M	5–7	165–175	2 o 4	5–10
Rulltårta	225–250	M	5–7
Scones	225–250	M	8–10	200–225	2 o 5	10–12
Sockerkakor, lätta	175 N 35–45
Sockerkakor, tunga/fina	150–175	N	50–60	150	2 o 5	50–60
Tärtbotten	175–200	N	30–40	165–180	2 o 5	30–40

Placering i ugn

Ugnen har sju falser (se bild):

Ö = Övre delen av ugnen (fals 5-7).

M = Mitten av ugnen (fals 3–4).

N = Nedre delen av ugnen (fals 1–2).

Grill & Matlagning

	°C	°C		°C		minuter	°C
Biff, ca 1,5 cm	275 Ö 5–7
Bogbladsstek	175 N 160 2 el.3 75
Entrecöte, ca 1,5 cm	275 Ö 10
Filé (fläsk, nöt, vilt)	175 N/M 160 2 el.3 55–60
Fisk
– kokning	200 N 185 2 el.3
– kokning i eget spad	100 N 100
– stekning	200–225	N 200 2 el.3
Fläskkarré	175 N 160 2 el.3 80–85
Fläskkotlett, ca 1,5 cm	250	Ö				12–15
Fläskpannkaka	225 M 200 2 el.3
Gratänger	225 N/M 200	2 o 5
Grillkorv	275 Ö			5
Hamburgare, fryst 100 g	275 Ö			8–10
Karrékotlett, ca 1,5 cm	250	Ö				15–20
Kyckling	175	N/M	160–175	2 el.3
Kyckling, halvor *	200–225	N				40–50
Köttbullar i långpanna	225 M 200 2 o 5
Köttfärslimpa	175–200	N/M 175	2 el.3
Omeletter	200–225	M
Piroger	225 M 200	2 o 5
Pizza	250 M 225	2 o 5
Potatis, bakad	225	M	185–200	2 o 5
Puddingar, lädor	200–225	N/M	185–200	2 o 5
Revbensspjäll*	175	200–225	N	160–175	2 o 5
Rostbiff	125 N 125 2 el.3 55–60
Skinka, färsk	175 N 160 2 el.3 70
Stek (nöt)	125 N 125 2 el.3 70–75
Stek (kalv, lamm, vilt)	175 N 160 2 el.3 70–75
Strömmingsflundra	225 M 200	2 o 5
Suffléer	175–200	M

* Välj den lägre grilltemperaturen vid användning av grillkryddor eller -oljor.

Praktiska råd och tips

Problem Orsak Åtgärd

Mat/vetebröd, mjuka kakor blir platta.	För låg temperatur i ugnen gör att bakverket jäser upp och sedan sjunker ner och blir platt.	Kontrollera inställd temperatur mot rekommendation i tabell eller recept.
	Mat/vetebrödsdegar har inte jäst rätt. För lång jäsning efter utbakning ger ett platt resultat. Mat/vetebrödsdegar ska jäsa dragfritt i rumstemperatur. Vid ett lätt tryck på degen ska fördjupningen gå tillbaka.	Kontrollera jästiden mot receptets rekommendation.
	För lite jäst eller bakpulver.	Kontrollera i receptet att du tagit rätt mängd.
	För varm fett/vätskeblandning förstör jästens verkan.	Rätt temperatur på vätskan är 37° för färsk jäst, för torrjäst se anvisning på förpackning.
Mat/vetebröd, mjuka kakor blir torra.	För liten vätskemängd, för mycket mjöl eller fel mjölsort kan ge torrt bröd.	Kontrollera i receptet att du tagit rätt mjölsort och rätt mängd mjöl/vätska.
	För låg temperatur i ugnen gör att bakverket får stå inne för länge för att bli färdigt och blir därmed torrt.	Kontrollera att du ställt in rätt temperatur.
Bakverk/maträtter blir för mörka eller ojämnt gräddade.	Vid för hög temperatur i ugnen blir bakverk/maträtter för mörka innan de är färdiga.	Kontrollera att du ställt in rätt temperatur.
	För hög placering i ugnen vid över/undervärme ger för mycket övervärme, motsatt effekt vid för låg placering.	Kontrollera i tabell eller recept att du valt rätt placering.
	Fel falsplacering i varmluft gör att luften inte kan cirkulera rätt.	Kontrollera i tabellen att du valt rätt falsplacering.
	Temperaturen ska i regel vara 15-20% lägre med varmluft än med över/undervärme. Med varmluft blir färgsättningen något ojämn.	Kontrollera att du valt rätt temperatur.
	Snabbstarten är inkopplad.	Kontrollera att du ställt om funktionsvredet till önskad funktion.
Bakverk/maträtter blir ljusa.	Aluminiumfolie, plåt eller långpanna i ugnens botten hindrar undervärmen.	Se till att du inte har något i botten på ugnen.
	Ljusa bakformar ger ljusare kakor än mörka formar.	Byt ev. till mörkare formar.

Problem och åtgärder

Gör aldrig ingrepp i spisen som kan skada person eller produkt. Här nedan får du förslag på vad du själv får och kan göra vid problem. Om du behöver hjälp – kontakta service.

Problem Orsak/Åtgärd

Spisen får ingen ström

Kontrolleraföbjändee:

• att SÄKRINGEN/SÄKRINGARNA är hel/hela
• att ev. STICKPROPP är ordentligt insatt
• att ev. JORDFELSBRYTARIEÄRTillslagem

Spisen fungerar inte

- Kontrollera att spislåset inte är i funktion (se s. 12)

Det tar lång tid att koka/steka

Kontrollera att du valt ett lämpligt kärl med god värmeledningsförmåga (se s. 10)

Luckspärren fungerar inte

Sätt spärren i funktion (se s. 6)

Skrotning

I Lossa spisen från vägguttaget.
2 Kapa sladden så nära bakstycket som möjligt.
3 Sätt luckspärren ur funktion, för att förhindra att barn blir inlåsta i ugnen.
Kontakta ditt kommunkontor för information om var du kan lämna din spis.

Elektro EH Helios

S-105 45 Stockholm

Tel. [phone]

www.elektro-helios.se
