BRUKSANVISNING SK6309 ELEKTRO HELIOS

Utvecklingen av spisar går framåt. Du kan inte alltid använda din nya spis som den gamla. Läs därför noga igenom anvisningarna. Ge speciellt akt på säkerhetstexten märkt med ⚠. Om du använder och sköter din spis rätt, kommer du att ha lång glädje och nytta av den. Spisen är avsedd för normal hushållsanvändning. Tänk på att spara bruksanvisningen, som måste finnas om spisen säljs eller överlåts på annan person.

Barn

- Vi rekommenderar minst 40 cm avställningsyta på båda sidor om spisen. Alternativt kan spisen installeras med en vägg eller ett högskåp på den ena sidan och en avställningsyta på den andra. Kastrullskyddet (extra tillbehör) ska vara monterat och luckspärren i funktion. Håll barn under uppsikt. Kärl, värmezoner och ugn blir mycket varma, samt behåller värmen en tid efter användning. Beröring kan ge brännskador.

Installation

- Ingrepp i spisen ska utföras av behörig fackman. Arbete utfört av lekman kan försärnra spisen samt leda till skada på person och/eller egendom. Spisen är tung. Kanter och höm som du vanligtvis inte kommer i kontakt med kan vara vassa. Använd handskar vid förflyttning av spisen. Tippskyddet ska vara monterat, då undviker du att spisen tippar vid onormal belastning.

Användning

• Använd aldrig en spräckt glaskeramikhäll. Vätska kan vid överkok och/eller rengöring tränga ner till spänningsförande delar. Bryt strömmen till spisen och kontakta service för reparation.
  •Lägg inte aluminiumfolie, plast o.d. på glaskeramikhällen. En av misstag påsatt värmezon kan få papperet/plasten att brinna/smälta.
• Lämna aldrig frityrkokning, smältning av fett, paraffin eller annat lättantändligt utan tillsyn. Vid ev. brand, nollställ spisens vred och stäng av köksfläkten. KVÄV ELDEN MED LOCK, använd aldrig vatten.
• Använd endast kärl som är avsedda för glaskeramikhäll respektive ugn.
• Kontrollera kärlens bottnar. Kärl med konvex botten, dvs. som buktar utåt, ger dålig värmekontakt och snurrar lätt på glaskeramikhällen.
• Kontrollera att spisen är avstängd när den inte används, samtliga vred ska vara nollställda.

Rengöring

•Håll glaskeramikhäll och ugn rena. Fett och spill osar rejält vid uppvärmning och medför i värsta fall risk för brand. För att inte skada hällen måste du medan den

fortfarande är het genast med skrapan ta bort socker och överkok med högt sockerinnehåll (t.ex. marmelad), samt smält plast och folie. Var försiktig så att du inte skadar luckglaset vid rengöring. Sprickbildningar i kanterna kan leda till att det spricker efter några uppvärmningar.

Underhåll & service

•Nollställ samtliga vred före byte av trasig lampa.
- Service och ev. reparationer bör utföras av ett av leverantören godkänt företag. Använd endast original reservdelar.

Skrotning

- Förhindra olyckor med den skrotade spisen; Lossa sladden från vägguttaget och kapa den så nära spi-sens bakstycke som möjligt. Sätt luckspärren ur funktion.

Miljöinformation

• När ugnen är installerad, ber vi dig att avyttra emballaget på ett ur miljösynpunkt riktigt och säkert sätt.
• När ugnen ska kastas, gör den oanvändbar genom att klippa av ledningen.

Introduktion till användning av bruksanvisningen

Följande symboler används i bruksanvisningen för att göra texten mer överskådlig:

Säkerhetsinformation

Beskrivning av arbete steg för steg

Råd och tips

Miljöinformation

Innehåll

Till användaren

Säkerhet 19

Bekanta dig med 20

Vreden och kontrollamporna 21

Före första användning: 23

Så här använder du 23

Ugnen 25

Tillagningstabeller 26

Så här sköter och rengör du: 27

Förvarlngslådan 28

Service 29

Praktiska råd och tips 30

Tekniska råd och tips 31

Uppackning 32

Till installatören

Tekniska uppgifter 32

Installation 33

Montering av säkerhetsutrustning 34

Elektrisk anslutning 35

Bekanta dig med:

Spis

1 2 3 4 5 6

1. Värmevarnare
2. Glaskeramikhäll
3. Vred och kontrollampor
4. Ugn
5. Sockel
6. Förvaringslåda

Vreden och kontrollamporna

Elektro EH Helios 1 2 3 4 5

1. Vred till värmezonerna
2. Funktionsvred ugnen
3. Termostatvred ugnen
4. Kontrollampa spisen
5. Kontrollampa ugn

Glaskeramikhällen

Glaskeramikhällen har fyra värmezoner.

När du sätter på en zon lyser den i olika långa perioder beroende på vilket läge du valt på vredet. Även på den högsta inställningen slocknar zonen ibland, då för att förhindra överhettning.

På modell SK 6309 däremot finns en för varje zon.

Lamporna lyser om zonen är varmare än 55°C även efter att den är avstängd.

Glaset i hällen är hårt, slätt, härdigt mot värme, kyla och temperaturchocker, men - som allt glas - känsligt för slag. Hällen kan spräckas av t.ex. en kryddkvarn som ramlar ner. Stå inte på glaskeramikhällen, den är inte gjord för att täla onormal belastning. Använd aldrig hällen som avlastnings- eller förvaringsplats.

Värmevarnare (x 4)

Ugnen

Information om hur du kan använda funktionerna finner du i kapitlet "Så här använder du" samt i tabellerna, längst bak i bruksanvisningen. Du kan välja mellan följande funktioner:

Traditionell matlagning – värme kommer både från tak- och bottenelementen för att säkerställa en jämn uppvärmning av ugnen.

Grill

Bottenelementet – värme kommer endast från den nedersta delen av ugnen.

Varmluft – denna funktion gör det möjligt att steka alternativt att steka och baka samtidigt på olika nivåer i ugnen utan att de olika rätterna tar smak av varandra.

Upptining – Denna inställning är avsedd för upptining av frysta matvaror.

Ugnen har slät emalj. Ugnsluckan består av en inre och en yttre del med värmereflekterande glas. Den yttre delen, luckfronten, kan du ta bort vid rengöring, se kapitel "Så här rengör du".

Termostatvred

Med termostatvredet, som vrids medurs, väljs en temperatur mellan 50°C och 250°C (MAX).

Förvaringslådan

Under ugnen finns en förvaringslåda för spisens tillbehör. Du öppnar lådan genom att ta tag mitt på handtaget och lyfta en aning uppåt. Dra sedan ut lådan.

Säkerhetsutrustningen

Tippskyddet ska vara monterat. Barnsäkerheten ökar om du dessutom ser till att

• kastrullskyddet (extra tillbehör) är monterat.
  · det finns avställningsytor, minst 40 cm breda, på båda sidor om spisen.

KASTRULLSKYDDET monteras för att göra det svårare för barn att komma åt t.ex. en het kastrull.

TIPPSKYDDET ska vara monterat för att spisen inte ska kunna tippa vid onormal belastning, t.ex. om ett barn sätter sig på en öppen ugnslucka. Skyddet fungerar endast när spisen är inskjuten på plats.

LUCKSPÄRREN gör det svårare för barn att öppna ugnsluckan.

Tryck spärren uppåt när du skall öppna ugnsluckan.

Ugnslampa

Före första användning:

Rengör tillbehören

Diska plåt, långpanna m.m. i varmt vatten och hand-diskmedel. Skölj och torka torrt.

Bränn av ugnen

Håll barn under uppsikt! Spisen blir mycket varm.

1. Sätt på över/undervärme samt maximal temperatur. Ugnsluckan ska vara stängd.
2. Vädra i köket. Stäng av ugnen när lukt och rökutveckling upphört.
3. Torka av ugn, lucka och stegar med varmt vatten och handdiskmedel. Torka torrt.

Så här använder du:

Glaskeramikhällen

Använd aldrig en spräckt glaskeramikhäll. Vätska kan vid överkok tränga ner till spänningsförande delar. Bryt strömmen till spisen och kontakta service för reparation.

Lämna aldrig frityrkokning, smältning av fett, paraffin eller annat lättantändligt utan tillsyn. Vid eventuell brand nollställ spisens vred och stäng av köksfläkten. KVÄV ELDEN MED LOCK, använd aldrig vatten.

Lägg inte aluminiumfolie, plast o.d. på hällen. En av misstag påsatt värmezon kan få papperet/plasten att brinna/smälta.

Värmezonerna styrs med vred märkta från 1\~6, där 6 ger den högsta värmen. Vreden kan vridas både med- och moturs. Så snart du vrider på ett vred lyser spisens röda kontrollampa.

Se till att hällen och kastrullens/stekpannans botten är torr och ren när du sätter kärlet på en värmezon. Ställ sedan in ett läge på vredet till den zon du valt. Vanligtvis kan du koka upp på det högsta läget för att sedan vidarekoka på en lägre inställning. Efter en tid lär du dig, beroende på kärl, mängd och innehåll, att välja rätt. Använd gärna lock för att minska energiförbrukningen.

En spis med glaskeramikhäll ställer större krav på dina kärl än en spis med plattor. Följande är värt att tänka på:

• Kontrollera kärlens bottnar. Kärl med konvex botten (buktar utåt), snurrar lätt på glaskeramikhällen och ger dålig värmekontakt.
• Aluminium har god värmeledningsförmåga, men kan lämna silverliknande fläckar på hällen. Fläckar tar du bort med rengöringsmedlet som medföljde spisen.
• Kastruller och kannor i glas eller emaljerade med grovt mönster sliter, om de dras fram och tillbaka, mer på hällen än vad kärl av andra material gör.

När du ska köpa ny kastrull är det lämpligt att välja en rostfri modell med sandwichbotten, dvs. en botten med lager av olika metaller. För att spara tid och därmed energi, bör kastrullens/stekpannans plana del av botten vara

• minst lika stor som zonen. Med en för liten botten bränner ev. överkok lätt fast på hällen.
  · finmönstrad
• lätt konkav (inåtböjd) eftersom den planar ut vid uppvärmning.

Lägg aldrig aluminiumfolie, långpanna eller plåt direkt på ugnsbotten. Hindras undervärmen kan emaljen skadas på grund av överhettning.

Ugnen blir varm under användning, håll barn under uppsikt.

Vid temperaturväxlingar och/eller ojämn placering av t.ex. pizza på en plåt finns det risk att den slår sig (blir skev). Plåten återgår till sin ursprungliga form när den kallnar. Ugnen har

Traditionell matlagning – värme kommer både från tak- och bottenelementen för att säkerställa en jämn uppvärmning av ugnen.

Grill

Bottenelementet – värme kommer endast från den nedersta delen av ugnen.

Varmluft – denna funktion gör det möjligt att steka alternativt att steka och baka samtidigt på olika nivåer i ugnen utan att de olika rätterna tar smak av varandra.

Upptining – Denna inställning är avsedd för upptining av frysta matvaror.

För samtliga funktioner gäller att den gula kontrollampan lyser under uppvärmning och slocknar vid uppnådd temperatur (tänds och släcks när termostaten slår till och från).

Placering i ugnen

Ugnen har fyra nivåer på stegarna (se fig.).

Traditionell matlagning

Vrid ugnens funktionsvred till symbol och ställ termostatvredet till önskad temperatur. Välj en högre eller lägre fals i ugnen beroende på om tillagningen kräver mest övervärme eller undervärme.

Varmluft

Vrid ugnens funktionsvred till symbol och ställ termostatvredet till önskad temperatur.

Fläkten, som sitter baktill i ugnsutrymmet cirkulerar den uppvärmda luften i ugnen. Om du ska laga mer än en rätt samtidigt i varmluftsugnen, placera plåtarna i den första och den tredje falsen nedifrån (se bild 8).

Om du lagar endast en rätt i varmluftsugnen, använd de nedre falserna för bästa resultat.

Grillning

Vrid funktionsvredet till önskad symbol och vrid termostatvredet till önskad temperatur.

Vid grillning av kött eller fisk, stänk några droppar olja

över bitarna och placera dem direkt på ugnsgallret. Rätt nivå i ugnen beror på kött- eller fiskbitarnas storlek. Kom ihåg att placera ugnspannan i den nedre falsen och med lite vatten i. Detta för att motverka rökbildning och obehaglig lukt.

Upptining

Vrid ugnens funktionsvred till symbol ⚙ och ställ termostatvredet till avstängt läge (symbol ●). Ugnens fläkt (utan värme) cirkulerar då den rumstempererade luften inuti ugnen. Detta påskyndar upptiningstiden.

Tips och råd vid tillagning av fisk och kött

Kött kan placeras antingen i en ugnssäker form eller direkt på ugnsgallret. Kom ihåg att placera långpannan i den nedersta falsen med lite vatten i. Långpannan skyddar ugnens botten från fettstänk.

Vitt kött, fågel och fisk tillagas i allmänhet i medeltemperaturer (150-175°C). Vid längre tillagningstider, t.ex. för rostbiff som ska ha en röd eller rosa snittyta, rekommenderas en lägre temperatur (125°C).

Tips och råd vid bakning

Kakor bakas oftast i medeltemperaturer (150-200°C). Förvärmning av ugnen (ca 10 min) rekommenderas vid bakning. När kakor/bullar sätts in i ugnen, ska ugnsluckan hållas stängd under hela tillagningstiden. Bakningen kan följas genom ugnens glasruta.

Tips och råd vid grillning

Vid grillning av kött eller fisk, pensla med lite olja över bitarna och placera dem direkt på ugnsgallret. Under grillningen kommer endast värme från grillelementet. Därför behöver man tänka på att anpassa nivån i ugnen efter köttets eller fiskens tjocklek.

Kom ihåg att placera långpannan i den nedre falsen med lite vatten i där fett kan samlas upp.

Varmluft 4 3 2 1

Tillagningstabeller

Traditionell matlagning och tillagning med varmluft

VIKT (GRAM)	TYP AV RÄTT	Traditionell tillagning		Varmluft		Tillagningstid	KOMMENTARER
		Fals	Temp. °C	Fals	Temp. °C	minuter
	Kakor
	Tung sockerkaka	2	170	2 (1 och 3)*	160	45 ~ 60
	Lätt sockerkaka	2	185	2 (1 och 3)*	170	35 ~ 45
	Rulltårta	2	225	2	170	6 ~ 8
	Ostkaka	1	175	2	150	60 ~ 80
	Äpplekaka	1	180	2 (1 och 3)*	160	40 ~ 60
	Tårtbotten	2	185	2 (1 och 3)*	170	30 ~ 40
	Mördegskakor	2	180	2 (1 och 3)*	170	10 ~ 15
	Maränger	2	100	2 (1 och 3)*	100	90 ~ 120
	Bröd och pizza
	Tunga limpor	1	175	2	175	45 ~ 60
	Lätta limpor	2	200	2	175	30 ~ 45
	Småfranska	2	220	2 (1 och 3)*	180	12 ~ 15
	Panpizza	1	220	2 (1 och 3)*	200	20 ~ 35
	Matpajer
	Pastapaj	2	200	2 (1 och 3)*	175	40 ~ 50
	Grönsakspaj	2	200	2 (1 och 3)*	175	45 ~ 60
	Quiche	2	200	2 (1 och 3)*	175	35 ~ 45
	Lasagne	2	200	2	175	45 ~ 60
	Kött
1000	Nötkött	2	125	2	125	80 ~ 105	På galler i glasform
1200	Fläskkött	2	175	2	165	90 ~ 120	På galler i glasform
1000	Kalvkött	2	175	2	165	90 ~ 110	På galler i glasform
1500	Rostbiff	2	120	2	125	70 ~ 90	På galler i glasform
1200	Lamm	2	200	2	175	110 ~ 130	Lår
1000	Kyckling	2	200	2	175	60 ~ 80	Hel
4000	Kalkon	2	200	2	175	210 ~ 240	Hel
1500	Anka	2	175	2	160	120 ~ 150	Hel
3000	Gås	2	175	2	160	150 ~ 200	Hel
1200	Hare	2	200	2	175	60 ~ 80	Bitar
	Fisk
1000	Hel	2	200	2 (1 och 3)*	175	40 ~ 60	2 Fisk
800	Filé	2	200	2 (1 och 3)*	175	30 ~ 40	4 Filéer

OBSERVERA:

Tillagningstiderna inkluderar inte förvärmning av ugnen. Vi rekommenderar kortvarig förvärmning av ugnen (ca 10 minuter) före bakning eller t.ex. bakning av pizza i ugnen.

(*) Om så önskas, kan mer än en rätt tillagas samtidigt. I dessa fall rekommenderar vi att placera gallren i de falser som anges i parentes. De tider som anges i tabellen utgör endast riktlinjer. Du avgör bäst utifrån egna erfarenheter och önskemål vilka inställningar som lämpar sig för tillagningen.

Grillning

TYP AV RÄTT	Mängd	Vikt	Grillning [IMAGE]		Tillagningstid [DXOZ]
			Nivå	temp. °C	Ovansida	Undersida
Biffar 4 800 4 max 10 8Kotletter 4 600 4 max 12 8Korv 8 500 4 max 10 6Kyckling (i bitar) 6 800 3 max 30 20Kebab 4 700 4 max 12 10Kyckling (bröst) 4 400 4	10 8
	max 13 10Tomater 8 500 4		max 12	—
Fisk (filéer) 4 400 4			max	8 6
Varma mackor 4	—		4	max	8	—
Rostat bröd 4	—		4	max	2~3	1

OBSERVERA:

Tillagningstiderna inkluderar inte förvärmning av ugnen. Vi rekommenderar kortvarig förvärmning av ugnen (ca 10 minuter) före bakning eller t.ex. bakning av pizza i ugnen.

Så här sköter och rengör du:

Allmänt

Spisen rengör du enklast med hjälp av en ren trasa, varmt vatten och lite handdiskmedel direkt efter användning.

Använd aldrig skurmedel eller andra repande medel, utom till vissa delar av spisen som ibland kan behöva en grovrengöring. Vilka de är och hur du gör kan du läsa om här nedan. Glöm inte att göra rent under imkåpan. Den kan du diska i maskin.

Innan du drar ut spisen för att göra rent bakom den vill vi, för säkerhets skull, påminna om att tippskyddet endast fungerar när spisen är inskjuten på plats.

Glaskeramikhällen

För att inte skada hällen måste du medan den fortfarande är HET, GENAST med skrapan ta bort socker och överkok med högt sockerinnehåll t. ex. marmelad, samt plast och folie.

Använd aldrig skurmedel, repande svampar, ugsren-göringsmedel o.d. Gör så här om hällen är mycket smutsig:

1. Ta bort fläckar och dyl. med rakbladsskrapan.
2. Använd rengöringsmedel när värmevamaren slocknat. Gnid rent med en fuktig trasa eller hushållspapper
3. Torka med en fuktig trasa bort ev. överflöd av medlet, det kan annars etsas fast när hällen värms upp nästa gång. Torka torrt.

Ugnen

Gör så här om den är mycket smutsig:

1. Spill eller överkok som sitter fast, lossar du med t.ex. en stekspade.
2. Stryk med en svamp ut såpa, gärna flytande, i ugnen.
3. Stäng luckan. Sätt ugnen på 100°C och över/undervärme i ca 10 minuter.
4. När ugnen svalnat tvättas den rent med vatten, var sparsam med vattnet och se till att det inte rinner ner under bottenplåten.

Var försiktig så att du inte skadar luckglaset. Sprickbildningar i kanterna kan leda till att det spricker efter några uppvärmningar.

Så här tar du av ugnsluckan:

• öppna luckan helt och fäll upp hakarna som sitter på gångjärnen (se fig.)
• stäng luckan tills hakarna tar i och gångjärnen fjädrar. Lyft sedan ut luckan. Montera tillbaka luckan i omvänd ordning.

30°

Lamporna

Byte av ugnslampa

1. NOLLSTÄLL alla VRED och kontrollera att ugnen inte är varm.
2. Skruva av skyddsglaset (se bild).
3. Skruva ur den trasiga lampan.
4. Sätt i en ny ugnslampa märkt 230-240V, ISW, 300°C, med E14-sockel.
5. Återmontera skyddsglaset.

Lamporna är av glimlampetyp och har normalt lång livslängd. Om de slutar fungera kontakta service.

Förvarlngslådan

1. Lådan hänger på två konsoler, en på varje sida. Töm lådan och dra ut den så längt det går.
2. Ta tag på båda sidor av lådan, så nära spisen som möjligt.
3. Lyft lådan lätt uppåt, men bara så mycket att den går fri från spärren.
4. Dra ut lådan på konsolerna och lyft ur den. Efter rengöring sätter du lådan på konsolerna och skjuter in den på plats igen.

Service

Om du får problem med spisen hittar du förslag till lösningar på s. 30 och 31.

Reklamation

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation.

Konsumentkontakt

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. 08 – 672 53 70 eller via e-mail på vår hemsida www.elektro-helios.se

Service och reservdelar

Har du frågor om eller vill beställa service eller reservdelar ber vi dig att kontakta återförsäljaren eller vår rikstäckande service på tel. 020 – 76 76 76 eller via e-mail på www.elektroservice.se. Se adressen till ditt närmaste service-kontor i telefon-katalogen Gula sidorna under Hushållsutrustning, vitvaror - service.

Innan du beställer service, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel

och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

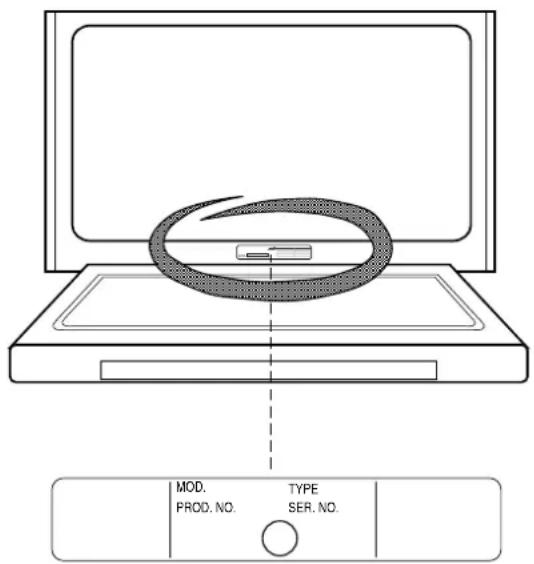

Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modellbeteckning ....

Produktnummer ......

Serienummer ......

Inköpsdatum ....

Hur och när uppträder felet ?

Mat/vetebröd, mjuka kakor För låg blir platta.	temperatur i ugnen gör att Kontrollera inställd temperatur motbakverket jäser upp och sedan sjunker ner och blir platt.Mat/vetebrödsdegar har inte jäst rätt.För lång jäsning efter utbakning ger i rumstemperatur. Vid ett lätt tryckett platt resultat. på degen ska fördjupningen gå tillbaka.Kontrollera jästiden mot receptets rekommendation.För lite jäst eller bakpulver.För varrn fett/vätskeblandning Rätt temperaturen på vätskan är 37°förstör jästens verkan. för färsk jäst och 45- 50°C för torrjäst.	rekommenation i tabell eller recept.Mat/vetebrödsdegar ska jäsa dragfrittVid ett lätt tryck
Mat/vetebröd, mjuka kakor blir torra.	För liten vätskemängd, för mycket mjöl eller fel mjölsort kan ge torrt bröd.För låg temperatur i ugnen gör att Kontrollera att du ställt in rättbakverket får stå inne för länge för att bli färdigt och blir därmed torrt.	Kontrollera i receptet att du tagit rättmjölsort och rätt mängd mjöl/vätska.
		Kontrollera att du ställt in rättbakverk/maträtter för mörka innan temperatur.de är färdiga.För hög placering i ugnen vid över/undervärme ger för mycket övervärme, motsatt effekt vid för låg placering.Snabbstarten är inkopplad.	Kontrollera i tabell eller recept attdu valt rätt placering.Kontrollera att du ställt omfunktionsvredet till önskad funktion.

Tekniska råd och tips

Gör aldrig ingrepp i spisen som kan skada person eller produkt. Här nedan får du förslag på vad du själv får och kan göra vid problem. Om du behöver hjälp - kontakta service.

PROBLEMORSAKÄTGÄRD

Spisen fungerar inte. Spisen får inte ström. Kontrollera säkringen.

Kontrollera att ev. jordfelsbrytare är tillslagen.

Det tar lång tid att koka/steka. Olämplig kastrull, stekpanna. Välj en kastrull, stekpanna med lätt

konkav botten. Glas och porslin, som kan användas på spis, har sämre värmeledningsförmåga än t.ex. aluminium.

Vredet felinställt. Det är i regel lämpligt att koka/hetta

upp på högsta läge och sedan välja en lägre inställning.

Ugnslampan lyser inte. Lampan är trasig. Byt trasig lampa.

Glaskeramikhällen är flammig. Fel rengöring av hällen. Rengör hällen noggrant.

Uppackning

Kontrollera att spisen är felfri och utan skador. Transportskador anmäler du omedelbart till återförsäliaren - kontakta dem.

Emballaget kan återvinnas. Kontakta ditt kommunkontor om du inte vet var du ska lämna det.

Tillbehören

• Emaljerade bakplåtar och långpanna
  · Ugnsgaller
  · Tippskydd inkl. monteringsdetaljer
  · Rakbladsskrapa
• Bruksanvisning.

Kastrullskydd finns att köpa som EXTRA tillbehör.

Tekniska uppgifter

Mått (mm)

bredd 600

höjd, vid leverans 900

djup 600

Volym (liter)

ugn 55

Lampor

Kontrollampa av glimlampetyp

Ugnslampa med E14 sockel, 25W och 300°C.

Över-/undervärme 1800 W

Grillvärmeelement 1750 W

Varmluftsfläkt 30 W

Ugnsbelysning 25 W

Max. nominell spänning 1855 W

CE Denna apparat uppfyller följande EU-direktiv: - 73/23 – 90/683 (lågspänningsdirektiv)

- 89/336 (direktiv om elektromagnetisk kompatibilitet)

- 93/68 (generella direktiv) med efterföljande ändringar.

Värmezonerna

	STORLEK (mm)	EFFEKT (W)
bakre vänstra	145	1200
bakre högra	180	1700
främre vänstra	180	1700
främre högra	145	1200

Total effekt (W)

400V-spis

7655

Installation

Ingrepp i spisen ska utföras av behörig fackman.

Spisen är tung. Kanter och hörn, som du vanligtvis inte kommer i kontakt med kan vara vassa Använd handskar vid förflyttning av splsen.

Innan du installerar spisen bör du kontrollera att spisens mått stämmer överens med din övriga köksinredning. Mät därför arbetsbänkens höjd från golvet till bänkens ovansida.

Spisen kan även installeras med en vägg eller ett högskåp på den ena sidan och en avställningsyta på den andra.

Spisen levereras för att passa till en bänkhöjd på 900 mm och ett sockeldjup på 550 rnm.

Ändring av sockelhöjd

1. Lägg ned spisen försiktigt med framsidan nedåt (se bild). Använd t.ex. frigolit från emballaget som skydd mellan golv och spis.
2. Lossa de justerbara fötterna.
3. Lossa de fyra skruvarna på sockeln.
4. Skr uva t ill ba ka fötte rna.
5. Res upp spisen och n ivåjust era.

Nivåjustering

Spisen har små justerbara fötter i bakre och främre hörnen. Dessa justeras så att spisen står plant. Placera ett vattenpass eller en stekpanna med vatten på hällen när du vill kontrollera att spisen står plant.

A B

Montering av säkerhetsutrustning

Tippskyddet

Tippskyddet ska vara monterat, då undviker du att spisen tippar vid onormal belastining.

En mall bifogas för att underlätta monteringen av tippskyddet.

1. Placera mallen på väggen enligt fig.
2. Markera och borra två hål.
3. Skruva fast tippskyddet och skjut in spisen mot väggen och kontrollera att tippskyddet passsar in i hålet på spisens bakstycke.

Tänk på att tippskyddet endast fungerar när spisen är inskjuten på plats.

HUSTÄTTNÖNG AV TIPP SKIDD WITTER AV UTRINMET AV GREEN SKILL STA GOMMEL 2,1/4, POTATO, ON LIGHT FETRIGER MINT.70 mm HINS.80 mm MINT.70 mm HINS.80 mm MINT.70 mm HINS.80 mm

Kastrullskyddet (extra tillbehör)

Kastrullskyddet ska vara monterat för att göra det svårare för barn att komma åt kärl på hällen.

Fäst kastrullskyddet i hållens bakkant, se fig.

Ingrepp i spisen ska utföras av behörig fackman. Arbete utfört av lekman kan försämra spisen samt leda till skada på person och/eller egendom.

Inkopplingsalternativ för spisen framgår av skylten på bakstycket. Anslutningseffekt och spänning finns angivet på dataskylten (se spisens högra sida).

400 V

Elektro Helios

S-105 45 Stockholm

www.elektro-helios.se

Electrolux-koncernen är världens största tillverkare av hushållsmaskiner och utrustning för kök, rengöring samt skogs- och trädgårdsskötsel. Mer än 55 miljoner produkter från Electrolux-koncernen (som kylskåp, spisar, tvättmaskiner, dammsugare, motorsågar och gräsklippare) säljs varje år till ett värde av 120 miljarder kronor i över 150 länder runt hela världen.
