BRUKSANVISNING SN6550 ELEKTRO HELIOS

Säkerhetsinformation ____ 2
Produktbeskrivning ____ 4
Innan maskinen används första gången ____ 5
Häll – daglig användning ____ 6
Häll – råd och tips ____ 6
Häll – underhåll och rengöring ____ 7
Ugn – daglig användning ____ 7

Ugn - använda tillbehören ____ 8
Ugn – råd och tips ____ 8
Ugn – underhåll och rengöring ____ 13
Om maskinen inte fungerar ____ 15
Installation 16
Miljöskydd ____ 22

Med reservation för ändringar.

Säkerhetsinformation

Läs den här bruksanvisningen noga före installation:

• För din egen säkerhet och för maskinens säkerhet
• För att skydda miljön
• För korrekt användning av produkten.
  Spara denna bruksanvisning och se till att den följer med produkten om du flyttar eller säljer den.
  Tillverkaren är inte ansvarig om en felaktig installation och användning orsakar skada.

Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn ska inte leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn. Det finns risk för kvävning eller annan fysisk skada.
• Håll barn och husdjur borta från ugnen när luckan är öppen eller när ugnen används. Det finns risk för skada eller bestående handikapp.
• Om produkten har barnlås eller knapplåsfunktion ska det användas. Det hindrar småbarn och husdjur från att oavsiktligt sätta på ugnen.

Allmän säkerhet

• Ändra inte produktens specifikation. Det finns risk för personskada och skada på produkten.
• Lämna inte produkten utan tillsyn under användning.
• Stäng av produkten efter varje användningstillfälle.

Installation

• Förutsättningar för installation för den här produkten beskrivs på etiketten (eller dataplåten).
• Produkten får bara installeras och anslutas av en behörig tekniker. Kontakta ett auktoriserat servicecenter. Detta för att förhindra konstruktionsskador eller fysisk skada.
• Kontrollera att produkten inte har skadats under transporten. Nätanslut inte produkten om den är skadad. Kontakta leverantören vid behov.
• Ta bort allt förpackningsmaterial, dekaler och folier från produkten före användning. Ta inte bort typskylten. Det kan göra garantin ogiltig.
• Gällande lagar, förordningar, direktiv och standarder i landet där produkten används måste följas (t.ex. säkerhetsbestämmelser, regler för kassering och återvinning och elektriska säkerhetsbestämmelser).
• Var försiktig när du flyttar produkten. Denna produkt är tung. Använd alltid skyddshandskar. Dra aldrig produkten i handtaget.
• Kontrollera att produkten inte är inkopplad på elnätet vid installation (i förekommande fall).
• Minsta avstånd till andra produkter ska beaktas.
• Placera inte produkten på en sockel.

Elektrisk anslutning

• Produkten får bara installeras och anslutas av en behörig elektriker. Kontakta ett auktoriserat servicecenter. Detta för att förhindra konstruktionsskador eller fysisk skada.
• Produkten måste jordas.
• Kontrollera att elektriska data på typskylten stämmer överens med nätströmmen i huset.

• Information om spänningen finns på typskylten.

• Du måste ha korrekta isoleringsanordningar: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.

• Den elektriska installationen måste ha en isoleringsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isoleringsenheten måste vara minst 3 mm bred.
• De stötskyddande delarna måste placeras så att de inte kan tas bort utan verktyg.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Vid anslutning av elektriska produkter till ett nätuttag, låt aldrig kablar vidröra eller komma nära den varma luckan på produkten.
• Använd inte grenuttag, adaptrar eller förlängningskablar. Risk för brand.
• Var försiktig så att nätkontakten eller sladden inte kläms eller skadas bakom produkten.
• Se till att nätkontakten är åtkomlig efter installationen.
• Dra inte i strömkabeln för att koppla bort produkten från uttaget. Dra alltid i stickkontakten (i förekommande fall).
• Byt inte ut nätkabeln. Kontakta ett servicecenter.

Användning

• Använd produkten bara för matlagning i ett hushåll. Produkten får inte användas kommersiellt eller industriellt. Detta för att förhindra fysisk skada på person eller skada på egendom.
• Övervaka alltid produkten under användning.
• Håll dig på avständ när du öppnar luckan när produkten används. Het ånga kan strömma ut. Det finns risk att bränna sig.
• Använd inte produkten om den har kontakt med vatten. Använd inte produkten med våta händer.
• Använd inte produkten som arbets- eller avlastningsyta.
• Produktens kokzon blir het under användning. Det finns risk att bränna sig. Lägg inte metallföremål som bestick eller kokkärlslock på ytorna eftersom de kan bli heta.

• Produktens insida blir het under användning. Det finns risk att bränna sig. Använd handskar när du sätter in eller tar ut tillbehör eller formar.

• Produkten och åtkomliga delar blir heta under användning. Var försiktig så att du inte rör vid värme-elementen. Håll barn borta från produkten om de inte är under uppsikt hela tiden.

• Öppna luckan försiktigt. Användning av ingredienser som innehåller alkohol kan producera en blandning av luft och alkohol. Det finns då risk för brand.
• Låt inte gnistor eller öppna lågor komma nära produkten när du öppnar luckan.
• Placera inte brandfarliga produkter eller föremål som är våta av brandfarliga produkter och/eller föremål som lätt smälter (av plast eller aluminium) i, i närheten av eller på produkten. Det finns risk för explosion eller brand.
• Stäng av kokzonerna efter varje användningstillfälle.
• Använd inte kokzonerna utan eller med tomma kokkärl
• Låt inte kokkärl torrkoka. Detta kan orsaka skador på kokkärl och hållens yta.
• Ytan kan skadas om föremål eller kokkärl faller på den.
• Placera inte heta kokkärl i närheten av kontrollpanelen eftersom värmen kan skada produkten.
• Var försiktig när du tar bort eller installerar tillbehören, för att undvika skada på produktens emailj.
• Kokkärl tillverkade av gjutjärn, gjuten aluminium eller med skadad botten kan repa hållens yta om de dras över den.
• Missfärgning av emaljen påverkar inte produktens funktion.
• För att förhindra skada eller missfärgning på emailjen:
  – ställ inga föremål direkt på bottnen och täck inte med folie
  – ställ inte hett vatten direkt i produkten
• låt inte fuktiga kärl eller matvaror stå kvar i produkten efter att tillagningen är klar.
• Tyng inte ner luckan när den är öppen.
• Placera inte brännbara material i utrymmet under ugnen. Förvara enbart värmebeständiga föremål där (i förekommande fall).
• Täck inte över ugnens ångventiler. De sitter på översidans bakre del (i förekommande fall).
• Sätt inte något på hällen som kan smälta.

Underhåll och rengöring

• Se till att produkten har kallnat före underhåll. Det finns risk att bränna sig. Det finns risk att glaspanelerna kan spricka.
• Var noga med att alltid hålla produkten ren. Ansamling av fett eller andra matrester kan orsaka brand.
• Regelbunden rengöring förhindrar att ugnens ytmaterial skadas
• Både för din egen och produktens säkerhet ska produkten alltid rengöras med milt handdiskmedel och vatten. Använd inte brandfarliga produkter eller produkter som kan orsaka korrosion.
• Rengör inte produkten med ång- eller högtryckstvätt, vassa föremål, rengöringsmedel med slipeffekt, repande svampar eller fläckborttagningsmedel.
• Om du använder ugnsspray, följ tillverkarens anvisningar. Spruta aldrig någonting på värmeelementen eller termostatens sensor (i förekommande fall).
• Rengör aldrig glasluckan med slipande rengöringsmedel eller en metallskrapa. Innerglasets värmebeständiga yta kan spricka och gå sönder.
• När luckans glas skadas blir de sköra och kan gå sönder. De måste bytas. Kontakta ett servicecenter.

• Var försiktig när du tar bort luckan. Luckan är tung.

• Lamporna som används i den här produkten är speciallampor som endast är avsedda för användning i produkter som denna. De kan inte användas för att lysa upp ett rum, varken helt eller delvis.

• Om det blir nödvändigt att byta ut lampan, byter du mot en med samma effekt som är specialdesignad för produkter som denna.
• Koppla från produkten från nätet före byte av ugns-lampan. Det finns risk för elstöt. Låt produkten svalna. Det finns risk att bränna sig.

Kundservice

• Bara en behörig tekniker får reparera eller utföra arbete på maskinen. Kontakta ett auktoriserat servicecenter.
• Använd endast originaldelar vid reparationer och utbyten.

Bortskaffande av apparaten

• Gör så här för att förhindra fysiska skador:

– Koppla loss apparaten från eluttaget.
- Klipp av strömkabeln och kassera den.
- Förstör lucklåset. Därigenom kan inte barn eller små djur stängas in i produkten. Risk för kvävning.

Produktbeskrivning

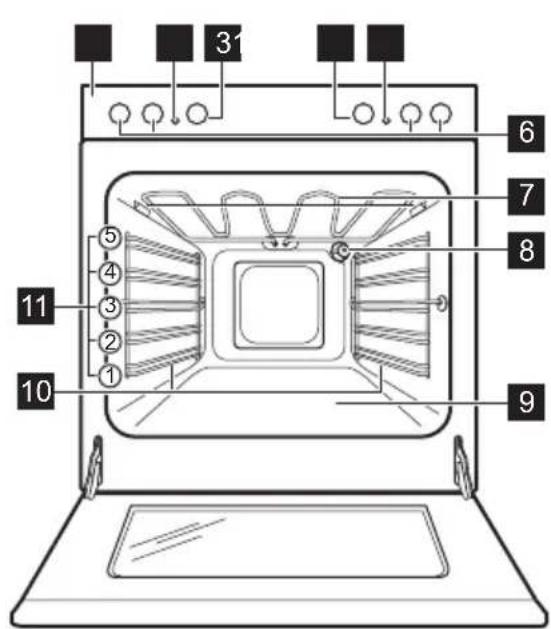

Allmän översikt

31 6 7 8 5 4 3 2 11 10 9

1 Kontrollpanel
2 Strömindikator
3 Vred för ugnsfunktionerna
4 Vred för ugnstemperaturen
5 Temperaturvisning
6 Vred för hällen
7 Grill
8 Ugnslampa
9 Värmeelement
10 Ugnsstege
11 Nivåer

Beskrivning av hällen

12 145 mm 180 mm 220 mm 145 mm 5 4

1 Kokzon 1000 W
2 Ångutlopp
3 Kokzon 1500 W
4 Kokzon 1500 W
5 Kokzon 2000 W

Tillbehör

• Galler
För kokkärl, kakformar, stekar.
- Platt bakplåt
För kakor och småkakor.

Innan maskinen används första gången

• Långpanna
För bakning och stekning eller som uppsamlingsfat för fett.
- Förvaringslåda
Förvaringslådan finns under ugnsutrymmet.

Varning Se kapitlet "Säkerhetsinformation".

Första rengöring

• Ta bort alla delar från produkten.
- Rengör ugnen innan du använder den första gången

Viktigt Se kapitlet "Underhåll och rengöring".

Förvärmning

1. Ställ in funktionen ⚙ och maxtemperatur.
2. Kör ugnen tom i 45 minuter.
3. Ställ in funktionen ☐ och maxtemperatur.
4. Kör ugnen tom i 15 minuter. Detta är till för att bränna av eventuella rester från ugn- sytan. Tillbehören kan bli hetare än vid normal använd- ning. Under denna period kan ugnen avge en viss lukt och rök. Detta är normalt. Kontrollera att luftflödet är till- räckligt.

Luckspärr

Luckspärren är som standard aktiverad.

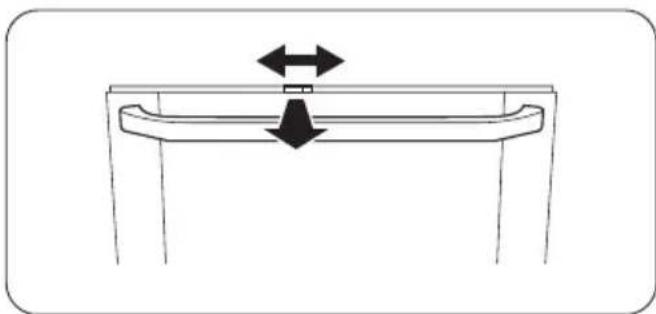

Öppna och stänga luckan

För att öppna luckan förs låset åt höger.

Stäng luckan utan att trycka in lucklåset.

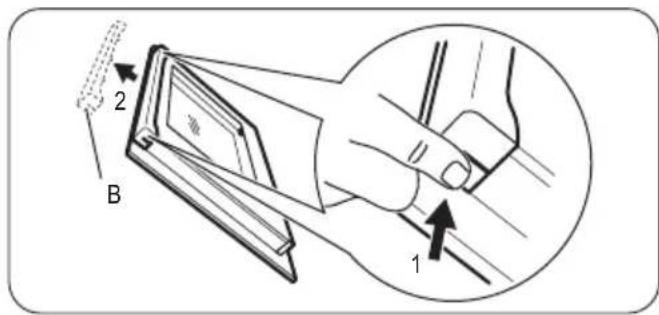

Avaktivera luckspärren

1. Tryck på lucktätningen (B) på varje sida. Tätningen släpper.

2. Dra upp lucktätningen och ta bort den.

2 B 1

1. Lossa spaken (1), flytta den åt höger (2) och sätt tillbaka den.

1. Håll i lucktätningen (B) i varje sida och sätt den på luckans innerkant. Sätt lucktätningen i luckans övre kant.

Gör enligt ovanstående anvisningar igen och flytta tillbaka lucklåset åt vänster.

Viktigt Avstängning av produkten inaktiverar inte luckspärren

Häll – daglig användning

Varning Se kapitlet "Säkerhetsinformation".

Värmelägen

Kontrollvred Funktion
0 Av-läge
1-6	Värmelägen(1 = lägst, 6 = högst)

1. Vrid kontrollvredet till önskat värmeläge.
2. Vrid kontrollvredet till "0" för att avsluta tillagningen.

Häll – råd och tips

Varning Se kapitlet "Säkerhetsinformation".

Kokkärl

- Kokkärlets botten skall vara så tjock och plan som möjligt.

Spara energi

• Sätt om möjligt alltid ett lock på kokkärlet.
• Ställ kokkärlet på värmeplattan innan du sätter på den.

Snabbplatta

En röd punkt i mitten av plattan visar att det är en snabbplatta. En snabbplatta värms upp snabbare än vanliga plattor.

Den röda punkten är målad på ytan och kan gå bort med tiden. Detta har dock inte någon effekt på produktens funktion.

Snabbplattan kan ryka och osa när du använder den första gången. Röken och lukten försvinner efter ett tag.

• Stäng av värmeplattan innan tillagningen är klar för att utnyttja restvärmen.
• Botten på pannor och kokkärl måste vara lika stor som värmeplattan.

Exempel på olika typer av tillagning

Värme-inställning:	Använd för:
1 Varmhållning
2 Lätt sjudning

Värme-inställning:	Använd för:
3 Sjudning
4 Stekning/bryning
5 Uppkokning
6 Uppkokning/snabbstekning/fritering

Häll – underhåll och rengöring

Varning Se kapitlet "Säkerhetsinformation".

Rengör produkten efter varje användningstillfälle. Använd alltid kokkärl med ren botten.

Viktigt Risk för brännskador på grund av restvärme! Låt produkten kallna.

Repor eller mörka fläckar påverkar inte produktens funktion.

Borttagning av smuts:

1. Använd ett fint skurpulver eller en skursvamp för att ta bort smutsen.

2. Rengör produkten med en duk och lite rengöringsmedel.

3. Värm upp värmeplattorna till en låg temperatur och låt dem torka.
4. För underhåll av värmeplattorna, gnid in lite symaskinsolja då och då och polera sedan med ett hus-hållspapper.

Viktigt Använd ett lämpligt rengöringsmedel för rostfritt stål för att rengöra hållens kanter av rostfritt stål.

Värmeplattornas kanter av rostfritt stål kan missfärgas något på grund av värmen.

Ugn – daglig användning

Varning Se kapitlet "Säkerhetsinformation".

Kylfläkt

När ugnen är påslagen startar kylfläkten automatiskt. Om du stänger av produkten fortsätter kylfläkten att gå tills produkten svalnat.

Aktivera och avaktivera produkten

1. Vrid vredet för ugnsfunktioner till en ugnsfunktion.

Ugnsfunktioner

Strömlampan tänds när produkten är igång.

1. Vrid temperaturvredet till en temperatur.
   Temperaturdisplayen tänds medan temperaturen i produkten ökar.
2. Avaktivera produkten genom att vrida vredet för ugnsfunktioner och temperaturvredet till av-läget.

Ugnsfunktion Tillämpning

AV-läge Produkten är avstängd.

Ugnslampa För att tända ugsutrymmet.

Över/Undervärme Särskilt lämplig för tillagning av större mängder mat.

Ugnsfunktion Tillämpning
	Övre värmeelement	Värmen kommer endast från det övre värmeelementet. För att slutföra tillagningen av maträtter.
	Undre värmeelement	Värmen kommer endast från det undre värmeelementet. För bakning av ka-kor med knapriga eller skorpartade bottnar.
	Grill	För grillning av en liten mängd tunna livsmedel i mitten av gallret. För rost-ning av bröd.
	Max Grill	Elementet för maxgrill är påkopplat. För grillning av tunna livsmedel i stora mängder. För rostning av bröd.

Ugn - använda tillbehören

Varning Se kapitlet "Säkerhetsinformation".

Sätta in ugnstillbehören

Skjut in tillbehören med den dubbla sidan bakåt så att de lutar mot ugnens botten. Skjut in tillbehören mellan styrskenorna på en av ugnens nivåer.

Långpannan och gallret har dubbla sidokanter. Dessa kanter och formen på styrskenorna utgör tillbehörens tippskydd.

Sätta in av ugnsgaller och långpanna samtidigt

Lägg ugnsgallret på långpannan. Skjut in långpannan mellan styrskenorna på en av ugnens nivåer.

Ugn – råd och tips

Varning Se kapitlet "Säkerhetsinformation".

i Temperaturerna och gräddningstiderna i tabellerna är endast riktvärden. De beror på recepten samt på ingrediensernas kvalitet och mängd.

Försiktighet Använd en djup långpanna för mycket fuktiga kakor. Fruktjuicer kan orsaka anenta fläckar på emaljen.

Bakning

Allmänna anvisningar

• Din nya ugn kan ha andra bak-/stekegenskaper än din gamla. Anpassa dina vanliga inställningar (temperatur, koktider) och placering av plåtar och galler till värdena i tabellerna.
• Med längre bakningstider kan ugnen stängas av ca 10 minuter innan bakningstiden är slut, för att använda restvärmen.

När du använder frysta livsmedel kan plåtarna i ugnen slå sig. När plåtarna kallnar igen återtar de sin normala form.

Användning av baktabellerna

• Vi rekommenderar att använda den lägre temperaturen den första gången.
• Om du inte kan hitta inställningarna för ett speciellt recept, leta efter ett recept som är nästan likadant.
• Bakningstiden kan förlängas med 10–15 minuter, om du bakar kakor på mer än en nivå.
• Bakverk vid olika nivåer blir först inte alltid lika bruna. Om detta händer ska du inte ändra temperaturinställningen. Skillnaden jämnar ut sig under bakningen.

Tips för bakning

Bakresultat Möjlig orsak Lösning
Kakan är inte tillräckligt gräddad på undersidan	Fel ugnsnivå Ställ plåten på en lägre nivå
Kakan faller ihop (blir de-gig, klumpig, vattenrän-der)	För hög ugnstemperatur Sänk temperaturen
Kakan faller ihop (blir de-gig, klumpig, vattenrän-der)	För kort gräddningstid Förläng gräddningstidenÖka inte temperaturen för att minska grädd-ningstiden
Kakan faller ihop (blir de-gig, klumpig, vattenrän-der)	För mycket vätska i degen Använd mindre vätska. Kontrollera mixningsti-den. Speciellt om du använder en matberedare
Kakan är för torr	För låg ugnstemperatur	Ställ in en högre temperatur
Kakan är för torr	För lång gräddningstid	Ställ in en kortare gräddningstid
Kakan blir inte jämnt gräd-dad	För hög temperatur och för kort gräddningstid	Minska temperaturen och förläng gräddningsti-den
Kakan blir inte jämnt gräd-dad	Degen inte jämnt fördelad Fördela degen jämnt på plåten
Kakan gräddas inte med den inställda tiden	För låg temperatur Höj temperaturen något

• Använd värmebeständiga ugnformar (läs tillverka-rens bruksanvisning).

• Stora stekar kan stekas direkt i den djupa långpannan eller på gallret över den djupa långpannan. (om det används).

• Stek magert kött i en stekgryta med lock. Det gör att köttet blir saftigare.

• Alla typer av kött som ska ha en stekyta kan stekas i en stekgryta utan lock.

Nötkött

Typ av kött	Galler	Temperatur °C	Tid i minuter per kg kött
Rostbiff 1)	2-3 125 80-120
Rumpstek - bryning	2-3 225 totalt 10
Rumpstek - stekning	2-3 160 50-60
Rostbiff 1-3 180 90-120

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en köttermometer ska den tas bort före grillning.

Kalv

Typ av kött	Galler	Temperatur °C	Tid i minuter per kg kött
Oxfilé1)	2-3 180 60-70

Lamm

Typ av kött	Galler	Temperatur °C	Tid i minuter per kg kött
Lägg/bog/revben 2 180 80-100

Gris

Typ av kött	Galler	Temperatur °C	Tid i minuter per kg kött
Fläskstek 1)	3 200 60-70
Fläskkarré 1)	3 200 60
Grishals 2-3 180 90-120
Skinka 1-2 160 60-100

Fågel

Typ av kött	Galler	Temperatur °C	Tid i minuter per kg kött
Kyckling, i bitar 2-3 200 55-65
Anka 1)	2-3 160 55-65
Anka lågtempererad 1)	2-3 130 totalt ca 5 timmar
Stekt kalkon, fylld 1-2 160 50-60
Kalkonbröst	2-3	200	70-80
Typ av mat	Galler	Temperatur °C	Tid i minuter
Fisk, kokning 2-3 160-170			1)
Fisk, stekning 2-3 180-200			1)
Köttfärslimpa 2-3 175-200 45-60
Danska köttbullar 3-4 175-200 30-45
Leverpåté 2-3 180-200 50-60
Gratänger 2-3 180-200 50-60
Potatisgratäng 3-4 200 55-65
Lasagne, hemlagad 2-3 200 50-60
Lasagne, frusen 3-4 175-200			30-45 2)
Pastagratäng 2-3 180-200 30-40
Pizza, hembakade	2-3	220-230	15-25
Fryst pizza	2-3 220-230		15-25 2)
Pommes frites, frusna	3-4 225-250		20-30 2)
Tårtor, hembakade - förbakning, bullar	3-4 190-210 15-25
Tårtor, hembakade - dekorering	3-4 190-210 20-30
Tårtor, frusna	3-4 200-225		20-30 2)

1) När man steker eller koker fisk, beror tillagningstiden på fiskens tjocklek. Fisken är klar när köttet är vitt. Kontrollera genom att sticka en gaffel i fisken. Om köttet lossnar lätt från benet, är fisken klar.
2) Med tillagning på två nivåer (dubbel portion) tar det ca 1/3 längre tid än vad som anges på förpackningen. Om den angivna tiden är 30 min, blir tillagningstiden ungefär 30+10 = 40 min.

Grillning

Använd alltid grillfunktionen med maximal temperaturinställning

Viktigt Grilla alltid med stängd ugnslucka

Förvärm alltid den tomma ugnen med grillfunktionerna i 5 minuter.

• Placera gallret på den ugnsnivå som rekommenderas i grilltabellen.
• Placera alltid plåten som ska fånga upp fettet på den första ugnsnivån.

- Grilla endast tunna bitar av kött eller fisk. Grillområdet är inställt i mitten av nivån.

Livsmedelstyper för grillning	Galler	Temperatur °C	Tid i min. / Sida 1	Tid i min. / Sida 2
Fläskkotletter 3-4 250 7-9 4-6
Lammkotletter 3-4 250 7-10 5-6
Kyckling, i bitar 3-4 250 20-25 15-20
Korv 3-4 250 3-4 1-2
Revben, förtillagade i 20 min.	3-4	250	15-20	15-20
Fisk, skivor av torsk eller lax	3-4	250	10	5
Rostat bröd	3-4	250	2-3	-

Information om akrylamid

Viktigt Enligt de senaste vetenskapliga rönen kan akrylamid bildas om livsmedel bryns hårt (speciellt om

Ugn – underhåll och rengöring

de innehåller stärkelse), vilket kan utgöra en hälsorisk. Vi rekommenderar därför tillagning vid låga temperaturer och att inte bryna mat för hårt.

Varning Se kapitlet "Säkerhetsinformation".

• Rengör produktens framsida med en mjuk duk och varmt vatten med rengöringsmedel.
• Använd ett vanligt rengöringsmedel för att rengöra metallytorna.
• Rengör ugsutrymmet efter varje användning. Däri-genom är det lättare att ta bort smuts och den bränner inte fast.
• Tag bort svår smuts med ett speciellt ugsrengöringsmedel.
• Rengör alla ugnstillbehör (med en mjuk duk och varmt vatten med rengöringsmedel) efter varje användning och låt dem torka.
• Om du har nonstick tillbehör, rengör dem inte med ett skarpt medel, vassa föremål eller diskvatten. Detta kan förstöra beläggningen!

Ugnsmodeller i rostfritt stål eller aluminium:

Rengör ugnsluckan endast med en våt svamp.

Torka luckan med en mjuk trasa.

Använd aldrig stålull, syror eller skarpa produkter efter- som de kan skada ugnens ytor. Följ samma regler när du rengör ugnens kontrollpanel.

Ugnsstegar

Du kan ta bort ugnsstegarna för att rengöra sidoväggarna.

Borttagning av ugnsstegarna

1 Ta tag i den främre delen av skenan och dra ut den från ugnssidan.

1 2 G

2 Ta tag i den bakre delen av skenan och dra ut den från ugnssidan och ta bort den.

Sätta i ugnsstegar

Sätt i ugnsstegarna i omvänd ordning.

Ugnsstegarnas avrundade ändar ska peka framåt.

Försiktighet Se till att den längre fixeringsdelen är framtill. De två fixeringsdelarnas ändar måste bakåt. Felaktig installation kan skada emaljen.

Ugnstak

Du kan fälla ned värmeelementet i ugnstaket så är det lättare att göra rent.

Fälla ned värmeelementet

1. Ta bort ugnsstegarna.
2. Håll i värmeelementet med två händer framtill.
3. Dra det mot fjädertrycket och ut längs ugnsstegarna på båda sidorna.
4. Värmeelementet fälls ned. Ugnstaket kan nu rengöras.

Sätta tillbaka värmeelementet

1. Sätt tillbaka värmeelementet i omvänd ordning.

Viktigt Sätt tillbaka värmeelementet på rätt sätt på de två sidorna ovanför ugnsstegen på ugnens innervägg.

1. Sätt in ugnsstegarna.

Ta bort luckan för att göra rengöringen enklare.

Varning Se till att glaspanelerna har svalnat innan du rengör glasluckan. Det finns risk att glaset går sönder.

Varning När luckans glaspaneler skadas eller repas blir glaset skört och kan gå sönder. För att förhindra detta måste du byta ut dem. Kontakta ditt lokala servicecenter för ytterligare information.

1. Öppna luckan helt. 2. Flytta glidstycket tills du hör ett klickande ljud.

1. Stäng luckan tills glid-stycket blockerar den.

2. Avlägsna luckan.

i Luckan tas bort genom att du drar den utåt först på ena sidan och sedan på andra sidan.

Sätt tillbaka ugnsluckan när rengöringen är klar. Gör detta genom att följa anvisningarna i omvänd ordning. Kontrollera att du hör klickljudet när du sätter tillbaka luckan. Det kan vara nödvändigt att ta i ordentligt.

Ugnslucka och luckglas

i Glaset i luckan på din produkt kan skilja sig från den typ och form du ser på bilderna. Antalet glas kan skilja sig.

Borttagning och rengöring av luckglasen

1. Ta tag i lucklisten (B) på båda sidorna av luckans övre kant och tryck inåt för att frigöra klämlåset.

Dra lucklisten framåt för att ta bort den.

1. Håll glasen i överkan- ten ett i taget och dra dem uppåt och ut ur skenorna.

Rengör luckglasen.

För att sätta tillbaka glasen utför du stegen i omvänd ordning. Sätt i det mindre glaset först och sedan det större.

Ugnslampa

Varning Risk för elektrisk stöt!

Innan du byter ugnslampa:

- Stäng av ugnen.

- Lossa säkringen i säkringsskåpet eller slå från strömbrytaren.

Lägg en duk på ugnsbotten för att skydda ugns-lampan och skyddsglaset.

Byte av ugnslampan

1. Lampglaset hittar du längst bak i utrymmet.

Om maskinen inte fungerar

Varning Se kapitlet "Säkerhetsinformation".

Ta bort lampglaset genom att vrida det moturs.

1. Rengör lampglaset.
2. Byt ut lampan i ugnen mot en lampa som tål upp till 300 °C.

Viktigt Använd samma typ av ugnslampa.

1. Sätt tillbaka lampglaset.

Ta bort förvaringslådan

För enklare rengöring kan förvaringslådan under ugnen tas bort.

Ta bort förvaringslådan

1. Dra ut förvaringslådan så längt som möjligt.
2. Lyft förvaringslådan en aning så att den kan lyftas snett uppåt ur styrtapparna.

Sätta tillbaka förvaringslådan

För att sätta tillbaka luckan utför du stegen i omvänd ordning.

Varning Förvaringslådan kan bli het när ugnen används. Av det här skälet ska lättantändliga

föremål, som t.ex. rengöringsmaterial, plastpåsar, grytvantar, papper, rengöringsmedel osv., inte förvaras däri.

Problem Möjlig orsak Lösning
Produkten fungerar inte Säkringen i säkringsskåpet har löst ut	Kontrollera säkringen. Kontakta en behörig elektriker om säkringen löser ut mer än en gång.
Ugnen värms inte upp Ugnen är inte på Sätt på ugnen
Ugnen värms inte upp Nödvändiga inställningar är inte gjorda	Kontrollera inställningarna
Ugnslampan fungerar inte	Glödlampan är trasig	Byt ut ugnslampan
Ånga och kondens avsätts på ma- ten och i ugnsutrymmet	Maten har fått stå kvar för länge i ugnen	Låt inte maträtter stå i ugnen längre än 15–20 minuter efter att tillag-ningen är klar

Kontakta försäljaren eller kundtjänst om du inte kan avhjälpa felet.

Information som kundtjänst behöver finns på typskylten. Typskylten sitter på ugsutrymmets yttre kant.

Vi rekommenderar att du antecknar den här:

Modell (MOD.) ......

Produktnummer (PNC) ....

Serienummer (S.N.) ....

Installation

Varning Se kapitlet "Säkerhetsinformation".

Tekniska data

Produkt klass 2, underklass 1 och klass 1.

Mått
Höjd 850 - 939 mm
Bredd 596 mm
Djup 600 mm
Ugnskapacitet 79 L

Du kan installera din fristående produkt med skåp på en eller båda sidorna och i ett hörn.

B A A

Minsta avstånd

Mått mm
A	2
B 685

Justering av höjd

Viktigt När du installerar produkten, justera höjden så att dess ovansida är i nivå med de andra ytorna.

Produktens ursprungliga mått återfinns i tabellen med tekniska data.

Försiktighet Var försiktig när du ställer produkten på golvet. Det finns en viss risk att produktens ida eller golvet skadas. Lägg produkten på ngskivor eller styrencellplast (t.ex. från ackningsmaterialet) för att skydda den.

A A A 7 7 14 14 7 49

i

min. 866 mm

Om du har en mini-köksinstallation kan du flytta spissockeln bakåt så att den passar bakom golvlisten i köksskåpen.

Viktigt När du installerar produkten, justera dess ovansida horisontellt.

Använd en skruvmejsel för att justera hjulen (1). Använd en nyckel för att justera de små fötterna i botten av produkten (2).

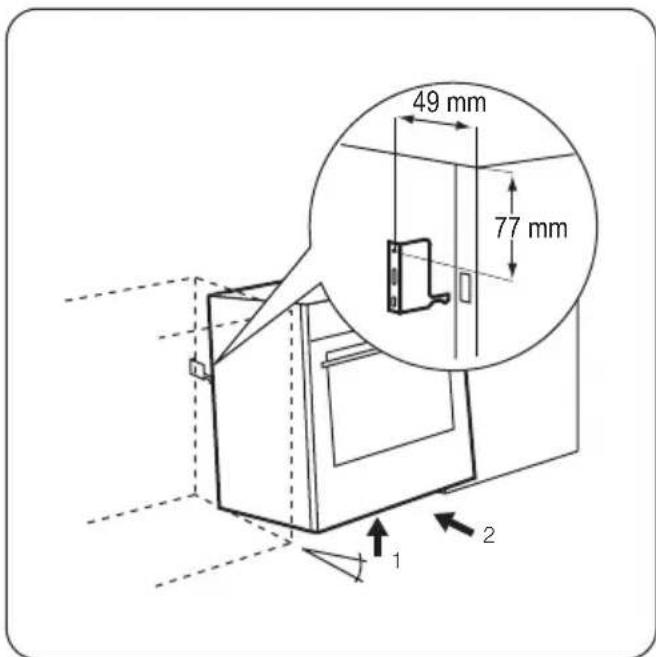

Försiktighet Du måste installera tippskyddet. Om du inte installerar det kan produkten tippa över.

1. Ställ in rätt höjd och plats för produkten innan du fäster tippskyddet.

2. Installera tippskyddet 77 mm nedanför produktens ovansida, och med 49 mm avständ från produktens vänstra sida till det runda hålet på konsolen (se fig.).

i Kontrollera att du placerar tippskyddet på rätt höjd.

Skruva fast det i stabilt material eller använd lämplig förstärkning (vägg).

1. Du hittar hålet till vänster på produktens baksida (se fig.). Kontrollera att tippskyddet passar i hålet. Lyft produktens framsida (1) och sätt den i mitten av utrymmet mellan skåpen (2). Om utrymmet mellan bänkskåpen är större än produktens bredd måste du justera sidoavståndet för att centrera produkten.

Säkerställ att ytan bakom produkten är jämn.

49 mm 77 mm 1 2

Elektrisk installation

Varning Endast en behörig och kompetent person får utföra den elektriska installationen.

i Tillverkaren frånsäger sig allt ansvar om du inte följer föreskrifterna i avsnittet "Säkerhet".

Denna produkt levereras utan nätkabel och stickkontakt.

Miljöskydd

Lämpliga kabeltyper: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras

som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterial

Förpackningsmaterialet är miljövänligt och återanvändbart Plastdelar är märkta med internationella förkortningar som t.ex. PE, PS. Kassera materialet i lämplig container på en återvinningsstation.

www.electrolux.com/shop
