BRUKSANVISNING SU4700X ELEKTRO HELIOS

Säkerhetsinformation 2
Produktbeskrivning ____ 4
Daglig användning ____ 4
Råd och tips ____ 7
Tillagningstabeller 8

Underhåll och rengöring 11
Om maskinen inte fungerar ____ 13
Installation 14
Elektrisk anslutning ____ 15
Miljöskydd 15

Med reservation för ändringar

Säkerhetsinformation

Läs den här handboken noga före installation:

• För din egen personliga säkerhet och för produktens säkerhet
• Av respekt för miljön
• För korrekt användning av produkten.
  Spara denna bruksanvisning och se till att den följer med produkten om du flyttar eller säljer den.
  Tillverkaren är inte ansvarig om en felaktig installation och användning orsakar skada.

Säkerhet för barn och handikappade

• Låt inte personer (och det gäller även barn) med nedsatt känsel, förständshandikapp eller brist på erfarenhet och kunskap använda produkten. De ska övervakas eller instrueras vid användning av produkten av en person som ansvarar för deras säkerhet.
• Håll allt förpackningsmaterial utom räckhåll för barn. Det finns risk för kvävning eller annan fysisk skada.
• Håll barn och husdjur borta från produkten när luckan är öppen eller när produkten används. Det finns risk för skada eller permanent handikapp.
• Om produkten har påslagningslås eller knapplåsfunktion, ska det användas. Det hindrar småbarn och husdjur från oavsiktlig användning av produkten.

Allmän säkerhet

• Ändra inte produktens specifikation. Det finns risk för personskada och skada på produkten.
• Lämna inte produkten utan tillsyn under användning.
• Rengör produkten efter varje användningstillfälle.

Installation

- Produkten får bara installeras och anslutas av en behörig elektriker. Kontakta ett auktoriserat servi-

cecenter. Detta för att förhindra konstruktionsskador eller fysisk skada.

• Kontrollera att produkten inte har skadats under transporten. Nätanslut inte produkten om den är skadad Kontakta leverantören vid behov.
• Ta bort allt förpackningsmaterial, dekaler och folier från produkten före användning. Ta inte bort typskylten. Det kan göra garantin ogiltig.
• Gällande lagar, förordningar, direktiv och standarder i landet där produkten används måste följas (t.ex. säkerhetsbestämmelser, regler för kassering och återvinning och elektriska säkerhetsbestämmelser).
• Kontrollera att produkten inte är inkopplad på elnätet vid installation.
• Var försiktig när du flyttar produkten. Denna produkt är tung. Använd alltid skyddshandskar. Dra aldrig produkten i handtaget.
• Den elektriska installationen måste ha en isoleringsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isoleringsenheten måste vara minst 3 mm bred.
• Installationen måste ha korrekta isoleringsanordningar: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• De stötskyddande delarna måste placeras så att de inte kan tas bort utan verktyg.
• Vissa delar av produkten är strömförande. Produkten måste vara placerad mellan paneler, utan något spelrum. Detta förhindrar elektriska stötar eftersom du inte kan röra vid farliga delar av misstag.
• Före installationen måste du säkerställa att köksskåpets dimensioner är tillräckligt stora för att rymma produkten.
• Kontrollera att produkten har installerats under och bredvid stadiga skåp- eller bänkstommar.

• Minsta avstånd till andra produkter ska beaktas.

• Installera produkten med baksidan och ena sidan nära den högre produkten. Den andra sidan måste vara vänd mot en apparat som har samma höjd.

• Denna produkt kan inte placeras på en sockel.
• Inbyggda ugnar och hållar är försedda med speciella anslutningssystem. Undvika att skada produkten genom att endast använda produkten med produkter från samma tillverkare.

Elektrisk anslutning

• Produkten måste jordas.
• Kontrollera att elektriska data på typskylten stämmer överens med nätströmmen i huset.
• Information om spänningen finns på typskylten.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• När du ansluter elektriska produkter till eluttag ska du inte låta sladdarna vidröra eller komma i närheten av den varma luckan.
• Använd inte grenuttag, adaptrar eller förlängningskablar. Det finns då risk för brand.
• Byt inte ut nätkabeln. Kontakta ett servicecenter.
• Var försiktig så att nätkontakten eller sladden inte kläms eller skadas bakom produkten.
• Se till att nätkontakten är åtkomlig efter installationen.
• Dra inte i nätkabeln för att koppla loss produkten från uttaget. Dra alltid i stickkontakten, när sådan finns.

Användning

• Denna produkt är endast avsedd för användning i hemmet. Produkten får inte användas kommersiellt eller industriellt.
• Använd bara produkten för matlagning i ett hushåll. Detta för att förhindra fysisk skada på person eller skada på egendom.
• Använd inte produkten som arbets- eller avlastningsyta.
• Placera inte brandfarliga produkter eller föremål som är våta av brandfarliga produkter och/eller föremål som lätt smälter (av plast eller aluminium) i, i närheten av eller på produkten. Det finns då risk för explosion eller brand.

• Produktens insida blir het under användning. Det finns risk för brännskador. Använd handskar eller grytvantar när du sätter in eller tar bort tillbehör eller grytor.

• Håll dig på avständ när du öppnar luckan när produkten används. Het ånga kan strömma ut. Det finns då risk för brännskador.

• För att förhindra skada eller missfärgning på emailjen:
  – ställ inga föremål direkt på botten och täck inte med folie;
  – ställ inte hett vatten direkt i produkten;
  – låt inte fuktiga kärl eller matvaror stå kvar i produkten efter att tillagningen är klar.

- Missfärgning av emaljen påverkar inte produktens funktion

- Använd inte produkten om den har kontakt med vatten. Använd inte produkten med våta händer.

- Tryck inte på luckan när den är öppen.

- Stäng alltid luckan, även vid grillning.

Underhåll och rengöring

• Stäng av produkten och koppla loss den från eluttaget före underhåll.
• Se till att produkten har kallnat före underhåll. Det finns annars risk att bränna sig. Det finns även risk att glasen kan spricka.
• Var noga med att alltid hålla produkten ren. Ansamling av fett eller andra matrester kan orsaka brand.
• Regelbunden rengöring förhindrar att produktens ytmaterial skadas.
• Både för din egen och produktens säkerhet ska produkten alltid rengöras med milt handdiskmedel och vatten. Använd inte brandfarliga produkter eller produkter som kan orsaka korrosion.
• Rengör inte produkten med ång- eller högtryckstvätt, vassa föremål, rengöringsmedel med slipeffekt, repande svampar eller fläckborttagningsmedel.
• Rengör aldrig glasluckan med slipande rengöringsmedel eller en metallskrapa. Innerglasets värmebeständiga yta kan spricka och gå sönder.
• När luckans glas skadas blir de sköra och kan gå sönder. De måste bytas. Kontakta ett servicecenter.
• Var försiktig när du tar bort luckan. Luckan är tung!
• Rengör inte katalytisk emalj (om sådan finns).

- Lämna inte ugnen utan tillsyn under pyrolytisk rengöring.

• Försök inte öppna luckan eller stänga av strömmen under pyrolytisk rengöring.
• Håll barn på avstånd under pyrolytisk rengöring. Produkten blir mycket het. Det finns risk för brännskador.
• Under pyrolytisk rengöring kan ingrodd smuts missfärga emaljen. Missfärgning av emaljen påverkar inte produktens funktion

Ugnslampa

- Koppla från produkten från elnätet före byte av ugnslampan. Det finns risk för elstötar!

Servicecenter

- Bara en behörig tekniker får reparera eller utföra arbete på produkten. Kontakta ett godkänt servicecenter.

- Använd endast originaldelar vid reparationer och utbyten.

- För att förhindra person- eller materialskada

– Koppla loss produkten från eluttaget.

- Klipp av nätkabeln och kassera den.

- Förstör lucklåset. Därigenom kan inte barn eller små djur stängas in i produkten. Det finns risk för kvävning.

Produktbeskrivning

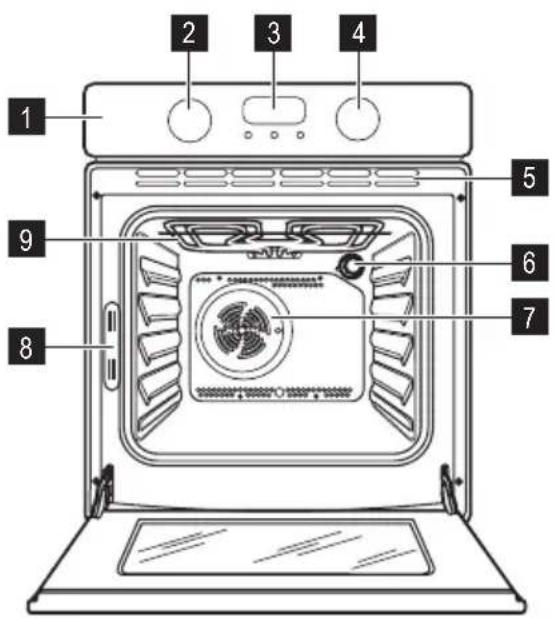

Allmän översikt

1 2 3 4 5 6 7 8 9

1 Kontrollpanel
2 Vred för Temperatur/Tid
3 Elektronisk programmeringsenhet
4 Ugnsfunktionsvred
5 Ventilationsöppningar för kylfläkt
6 Ugnsbelysning
7 Fläkt
8 Typskylt
9 Grill

Ugnstillbehör

• Galler
  För kokkärl, kakformar, stekar.
• Platt bakplåt

Daglig användning

För kakor och småkakor.

• Långpanna

För bakning och stekning eller som uppsamlingsfat för fett.

Varning Se kapitlet "Säkerhetsinformation".

Första rengöring

• Ta bort alla delar från produkten.

- Rengör ugnen innan du använder den första gången Viktigt Se kapitlet "Underhåll och rengöring".

Inställning och ändring av klocka

i Ugnen kan bara användas efter att tiden ställts in.

1. Efter anslutning till elnätet eller efter ett strömavbrott blinkar kontrollampan Klocka ⚙ automatiskt.

12.00 - +

1. Använd " + / - "-vredet för att ställa klockan. Efter cirka 5 sekunder upphör blinkningarna och klockan visar den inställda tiden. Du kan nu använda produkten.

2. För att ändra tiden, tryck på programknappen (se avsnittet "Klockfunktion") upprepade gånger tills symbolen för Klocka ⏻ blinkar.

Använd " + / - "-vredet för att ställa klockan.

Du kan endast ändra tiden när ugnen är avstängd.

Kontrollera att barnlåset inte är aktiverat.

Förvärm

1. Ställ in funktion ☐ och maxtemperatur.
2. Låt hushållsapparaten köras utan mat i ungefär 1 timme.
3. Ställ in funktion 📋 och maxtemperatur.
4. Låt hushållsapparaten köras utan mat i ungefär 10 minuter.

5. Ställ in funktion 📁 och maxtemperatur.

6. Låt hushållsapparaten köras utan mat i ungefär 10 minuter.

Detta görs för att bränna upp resterna i hushållsapparaten. Delarna kan bli varmare än vanligt. När du förvärmer hushållsapparaten för första gången kan den avge lukt och rök. Detta är normalt. Kontrollera att luftflödet är tillräckligt.

Slå på ugnen

Vrid programväljaren till en ugnsfunktion. Temperatur-displayen visar föreslagen temperatur för den valda ugnsfunktionen. Uppvärmningen av ugnen börjar. När den inställda temperaturen uppnås avges en ljudsignal.

Ugnsfunktioner

Ugnsfunktion Tillämpning
	FRÅN-läge Ugnen är avstängd.
	Ugnsbelysning Tänds utan någon tillagningsfunktion.
	Över-undervärme	Värmen kommer från både det övre och det undre värmeelementet. För bakning och stekning på en ugnsnivå.
	Varmluft	För att ugnssteka eller tillaga mat som kräver samma tillagningstemperatur, på olika falsnivåer, utan att aromerna blandas.
	Grill	För grillning av en liten mängd tunna livsmedel i mitten av gallret. För rostning av bröd
	Maxgrill	Värmen kommer från hela grillelementet. För grillning av tunna livsmedel i stora mängder. För rostning av bröd.
	Varmluftsgrill	Här verkar grillelement och fläkt tillsammans så att den varma luften cirkulerar runt maträtten. För tillagning av stora köttstycken. Högsta temperaturen för den här funktionen är 200 °C .
	Upptining Tinar djupfrysta livsmedel. Temperaturvredet måste vara inställt på AV-läget.
	Pyrolysrengöring	För pyrolytisk självrengöring av ugnen. Bränner bort kvarvarande rester i ugnen.

Ändring av ugnstemperaturen

Vrid inställningsvredet + / - för att öka eller minska temperaturen. Inställningen sker i steg om 5 °C.

Temperaturkontroll

Tryck på temperaturkontrollknappen (se avsnittet "Klockfunktion"). På displayen visas aktuell ugnstemperatur.

Elektronisk programmeringsenhet

1 12.00 C 2 3 6 5 4

1 Temperatur-/tidsdisplay

2 Värmeindikator
3 indikatorer för klockfunktion
4 Väljarknapp
5 Pyrolyskontrollknapp
6 Temperaturkontrollknapp

Inställning av klockfunktioner

1. Tryck flera gånger på programknappen tills lampan för önskad funktion blinkar.

2. Ställ in tiden för Signalur ⚠, koktid | eller sluttid →|, genom att använda knappen + / -. Motsvarande kontrollampa tänds. När den inställda tiden uppnåtts, blinkar motsvarande kontrollampa, displayen visar 0.00 och en summerton hörs.

3. För att stoppa summern och lampans blinkning:

4. med signaluret trycker du på en knapp
5. med koktid och stopptid vrider du programväljaren till läge FRÅN.

Med signaluret ljuder även en summer när 90 % av tillagningstiden gått.

Med funktionerna Koktid |→| och Sluttid →| stängs ugnen av automatiskt.

Klockfunktion Tillämpning
	Klocka Visar tiden. För att ställa in, ändra eller kontrollera tiden.
	Signalur För att ställa in en tid för nedräkning. När tiden löper ut avges en ljudsignal. Denna funktion påverkar inte ugnens funktioner i övrigt.
|→|	Koktid Används för att ställa in hur länge ugnen ska vara på.
→|	Stopptid Ställa in stopptid för en ugnsfunktion.

i Koktid och Stopptid kan användas

samtidigt om ugnen automatiskt ska slås på eller stängas av vid en senare tidpunkt. Ställ först in Koktid |→|, sedan Stopptid →|

Avbryta klockfunktionerma

1. Tryck flera gånger på knappen tills lampan för önskad funktion blinkar.
2. Vrid och håll kvar" +/- "kontrollvredet. Efter några sekunder slocknar klockfunktionen.

Barnlås

När barnlåset är aktiverat kan ugnen inte användas. Det skyddar barn från att oavsiktligt slå på ugnen.

Viktigt Ställ inte in en ugnsfunktion.

Aktivera barnlåset:

1. Vrid kontrollvredet + / - åt vänster och håll det kvar där.
2. Tryck in programvalsknappen tills displayen visar "SAFE".

Barnlåset är aktiverat.

Stäng av barnlåset genom att upprepa samma procedur som vid aktivering av barnlåset.

Felkod

Om någon parameter är felaktig stoppar kontrollenheten den aktiverade funktionen och displayen visar motsvarande felkod. Se avsnittet "Om maskinen inte fungerar".

Kylfläkt

När ugnen är påslagen startar kylfläkten automatiskt. Om du stänger av produkten fortsätter kylfläkten att gå tills produkten svalnat.

Säkerhetstermostat

För att undvika farlig överhettning på grund av felaktig användning av produkten eller defekta komponenter, är ugnen utrustad med en säkerhetstermostat som vid behov kopplar bort strömmen. Ugnen sätts automatiskt på igen när temperaturen sjunker.

Kontrollampa för uppvärmning

Om du slår på en ugnsfunktion, tänds staplarna på displayen en efter en. Staplarna visar att ugnens temperatur ökar.

Råd och tips

• Ugnen har fyra nivåer. Räkna nivåerna från botten av hushållsapparaten.
• Du kan tillaga olika maträtter på två nivåer samtidigt. Placera gallren på nivå 1 och 3.
• Hushållsapparaten har ett speciellt system som cirkulerar luften och kontinuerligt återanvänder ångan. Detta system gör det möjligt att ångkoka maten och hålla rätterna mjuka inuti och knapriga utanpå. Det minskar tillagningstiden och energikonsumtionen till minsta möjliga.

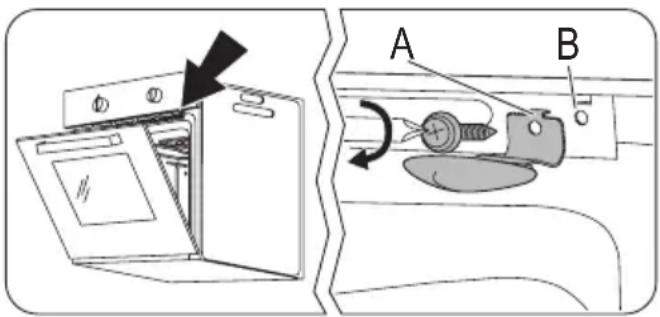

Mekaniskt lucklås

Försiktighet Det mekaniska lucklåset ska hållas i vågrätt läge när du ansluter det för att det ska era på rätt sätt.

Gör enligt följande för att installera det mekaniska lucklåset:

1 Öppna ugnsluckan. Rikta in lucklåsets övre krök (A) med skåran under kontrollpanelen, på höger sida (B). Fäst den med en skruvmejsel.

② Du öppnar ugnsluckan med det mekaniska lucklåset installerat genom att dra handtaget på det mekaniska dörrlåset uppåt ( C ).

• Fukt kan kondenseras i hushållsapparaten eller på glasluckorna. Detta är normalt. Stå alltid en bit ifrån ugnen när du öppnar ugnsluckan vid matlagning. Kör ugnen i 10 minuter innan du börjar laga mat, för att minska kondensering.
• Torka bort fukt på hushållsapparaten efter varje användning.
• Ställ inga föremål direkt på bottnen och täck inte komponenterna med folie när du lagar mat. Detta

kan förändra tillagningsresultaten och skada emaljen.

Baka kakor

• Den bästa temperaturen för att baka kakor är mellan 150 och 200 °C.
• Förvärm ugnen i cirka 10 minuter före bakningen.
• Öppna inte ugnsluckan innan 3/4 av den inställda bakningstiden har gått.
• Om du använder två bakplåtar samtidigt, se till att en nivå är tom mellan dem.

Tillagning av kött och fisk

• Tillaga inte köttstycken som väger mindre än 1 kg. Tillagning av för små mängder gör att köttet blir för torrt.
• För att hålla rött kött välstekt på utsidan och saftigt inuti, ställ in temperaturen mellan 200 och 250 °C.

• För vitt kött, fågel och fisk, ställ in temperaturen mellan 150 och 175 °C.

• Använd en långpanna för mycket fet mat för att skydda ugnen mot fläckar som annars kan bli permanenta.

• Låt köttet ligga i cirka 15 minuter innan du skär upp det så att inte köttsaften sipprar ut.
• För att undvika att det bildas för mycket rök i ugnen under stekning kan du hälla lite vatten i långpannan. För att undvika rökkondens, tillsätt vatten varje gång det torkar ut.

Tillagningstider

Tillagningstiden beror på typen av mat samt matens konsistens och volym.

Observera resultaten du erhåller när du använder produkten i början. Experimentera dig fram till de bästa inställningarna (t.ex. värmeläge och koktid) för dina kokkärl, recept och matmängder när du använder denna produkt.

Tillagningstabeller

Tabell för bakning och stekning
KAKOR

MATRÄTT	Över-undervärme Varmluft				Tillag-ningstid[min]	Anmärkning
	Nivå	Temp[°C]	Nivå	Temp[°C]
Bakverk i formar 2	170 2 (1 och		3)	160 45-60 I kakform
Mördeg 2	170 2 (1 och		3)	160 24-34 I kakform
Cheese cake	1	170	2	160	60-80	I kakform, 26 cm
Äppelkaka (äp-pelpaj)	1	170 2 väns-	ter + hö-ger	160 100-120 2 kakformar på 20 cm place-rade på gallret
Strudel	2	175	2	150	60-80	På bakplåt
Syltpaj	2	170	2	160	30-40	I kakform, 26 cm
Fruktkaka	2	170	2	155	60-70	I kakform, 26 cm
Sockerkaka (fett-fri sockerkaka)	2	170	2	160	35-45	I kakform, 26 cm
Julkaka/fruktkaka	2	170	2	160	50-60	I kakform, 20 cm
MATRÄTT	Över-undervärme Varmluft				Tillagningstid [min]	Anmärkning
	Nivå	Temp [°C]	Nivå	Temp [°C]
Plommonkaka	2	170	2	160	50-60	I brödform 1)
Småkakor 3 170 3 (1 och			3)	160 20-30 På platt bakplåt
Småkakor	3	150	3	150	20-30	På platt bakplåt 1)
Maränger	3	100	3	100	90-120	På platt bakplåt
Bullar	3	190	3	180	15-20	På platt bakplåt 1)
Petits-choux	3	190	3	180	25-35	På platt bakplåt 1)
Mördegskakor	3	180	2	170	45-70	I kakform, 20 cm
Viktoriakaka	1 eller 2	180	2	170	40-55	Vänster + höger i kakform, 20 cm

1) Förvärm i 10 minuter.

BRÖD OCH PIZZA

MATRÄTT	Över-undervärme Varmluft				Tillagningstid [min]	Anmärkning
	Nivå	Temp [°C]	Nivå	Temp [°C]
Franskbröd	1	190	1	190	60-70	1–2 bröd, 500 g ett bröd 1)
Rågbröd	1	190	1	180	30-45	I brödform
Småfranska	2	190	2 (1 och 3)	180 25-40		6–8 bullar på platt bakplåt 1)
Pizza	1	190	1	190	20-30	I djup långpanna 1)
Scones	3	200	2	190	10~20	På platt bakplåt 1)

1) Förvärm i 10 minuter.

GRATÄNGER

MATRÄTT	Över-undervärme Varmluft				Tillag-ningstid [min]	Anmärkning
	Nivå	Temp [°C]	Nivå	Temp [°C]
Grönsaksgratäng	2	200	2	175	45-60	I form
Quiche	1	190	1	190	40-50	I form
Lasagne	2	200	2	200	25-40	I form
Cannelloni	2	200	2	190	25-40	I form
MATRÄTT	Över-undervärme Varmluft				Tillagningstid [min]	Anmärkning
	Nivå	Temp [°C]	Nivå	Temp [°C]
Yorkshire-pudding	2 220	2 210 20-30				6 puddingformar 1)

1) Förvärm i 10 minuter.

KÖTT

MATRÄTT	Över-undervärme Varmluft				Tillag-ningstid [min]	Anmärkning
	Nivå	Temp [°C]	Nivå	Temp [°C]
Nötkött	2	200	2	190	50-70	På galler och i djup långpanna
Fläsk	2	180	2	180	90-120	På galler och i djup långpanna
Kalv	2	190	2	175	90-120	På galler och i djup långpanna
Rostbiff lättstekt	2	210	2	200	44-50	På galler och i djup långpanna
Rostbiff medium	2	210	2	200	51-55	På galler och i djup långpanna
Rostbiff genom-stekt	2	210	2	200	55-60	På galler och i djup långpanna
Grisbog	2	180	2	170	120-150	I djup långpanna
Fläsklägg	2	180	2	160	100-120	2 stycken i djup långpanna
Lamm	2	190	2	190	110-130	Ben
Kyckling	2	200	2	200	70-85	Hel i djup långpanna
Kalkon	1	180	1	160	210-240	Hel i djup långpanna
Anka	2	175	2	160	120-150	Hel i djup långpanna
Gås	1	175	1	160	150-200	Hel i djup långpanna
Kanin	2	190	2	175	60-80	Skuren i bitar
Hare	2	190	2	175	150-200	Skuren i bitar
Fasan	2	190	2	175	90-120	Hel i djup långpanna

FISK

MATRÄTT	Över-undervärme Varmluft				Tillagningstid[min]	Anmärkning
	Nivå	Temp[°C]	Nivå	Temp[°C]
Forell/havsbrax	2	190	2 (1 och 3)	175 40-55		3–4 fiskar
Tonfisk/lax	2	190	2 (1 och 3)	175 35-60 4–6 filéer

Grillning

Förvärm ugnen tom i 10 minuter före tillagning.

Mängd GrillningMATRÄTT Antal g			Nivå 📋	Temperatur (°C)	Tillagningstid i minuter 1:a sidan 2:a sidan
Filébiffar	4	800	3	250	12-15	12-14
Biffar	4	600	3	250	10–12	6–8
Korv	8	/	3	250	12–15	10–12
Fläskkotletter	4	600	3	250	12–16	12–14
Kyckling (halvor)	2	1000	3	250	30–35	25–30
Kebab	4	/	3	250	10–15	10–12
Kycklingbröst	4	400	3	250	12–15	12–14
Hamburgare	6	600	3	250	20–30
Fiskfilé	4	400	3	250	12–14	10–12
Varma smörgåsar	4–6	/	3	250	5–7	/
Rostat bröd	4–6	/	3	250	2–4	2-3

Varmluftsgrill

Varning Ställ in en maximal temperatur på 200 °C vid varmluftsgrillning

MATRÄTT	Mängd		Grillning		Tillagningstid i minuter 1:a sidan 2:a sidan
	Antal	g	Nivå	Temperatur (°C)
Rulader (kalkon)	1	1000	3	200	30-40	20-30
Kyckling (halvor)	2	1000	3	200	25-30	20-30
Kycklinglår	6	-	3	200	15-20	15-18
Vaktel	4	500	3	200	25-30	20-25
Grönsaksgratäng	-	-	3	200	20-25	-
bitar Musslor	-	-	3	200	15-20	-
Makrill	2-4	-	3	200	15-20	10-15
Fisk i skivor	4-6	800	3	200	12-15	8-10

Underhåll och rengöring

Varning Se kapitlet "Säkerhetsinformation".

- Rengör produktens framsida med en mjuk duk och varmt vatten med rengöringsmedel.

• Använd ett vanligt rengöringsmedel för att rengöra metallytorna.
• Rengör ugnsutrymmet efter varje användning. Dä- rigenom är det lättare att ta bort smuts och den bränner inte fast.
• Tag bort svår smuts med ett speciellt ugsrengöringsmedel.
• Rengör alla ugnstillbehör (med en mjuk duk och varmt vatten med rengöringsmedel) efter varje användning och låt dem torka.
• Om du har nonstick tillbehör, rengör dem inte med ett skarpt medel, vassa föremål eller diskvatten. Detta kan förstöra beläggningen!

Pyrolysrengöring

1. Ta bort alla delar från ugnen.

Om du inte tar bort ugnsstegarna visar klockan" AS " och pyrolysrengöring kan inte starta.
2. Ta bort den värsta smutsen manuellt.
3. Ställ in ugnsfunktionen Pyrolys

- Längd |→| blinkar i ca 5 sekunder.

Pyrolysrengöringen tar ca 2,5 timmar. Om du vill att den ska sluta vid en specifik tid, ska du trycka på väljaren tills Stopptid →| -lampan blinkar. Använd + / - kontrollvredet för att ställa in tiden för proceduren. Funktionen beräknar starttiden baserat på den sluttid som du anger. Pyrolysrengöringen startar sedan och slutar vid den önskade tiden.
4. Tryck på Pyro -knappen. Pyrolytisk rengöring startar.
5. Vid slutet processen hörs en ljudsignal och "0.00" visas på displayen. Längd |→| blinkar i ca 5 sekunder. Vrid funktionsväljaren till 0.

i Under pyrolytisk rengöring lyser inte lampan. När ugnen värmts upp till inställd temperatur läses luckan.

Staplarna i värmeindikeringen lyser tills luckan åter är upplåst.

Påminnelsefunktionen meddelar användaren när pyrolytisk rengöring behövs.

En ljudsignal hörs och displayen visar "Pyro" i ca 15 sekunder.

Ställ in Pyrolysrengöringen.

i Displayen visar påminnelsemeddelandet när ugnen är avstängd, tills du rengör ugnen med pyrolysrengöringen.

Ugnsluckan har fyra glaspaneler.

Ta bort ugnsluckan och de inre glaspanelerna för att rengöra dem.

Borttagning av ugnslucka och inre glaspaneler

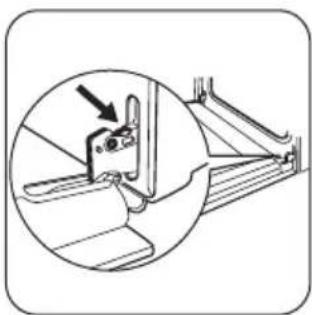

① Öppna luckan helt och håll i de två gångjärnen.

2 Lyft upp och vrid spakarna på de två gångjärnen

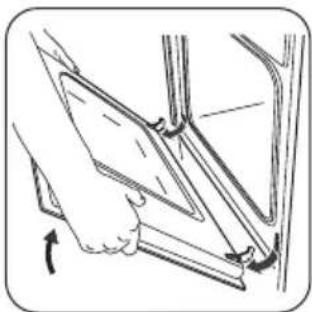

3 Stäng ugnsluckan till ca 45°. Dra sedan luckan mot dig och avlägsna den från dess plats.

4 Lägg luckan ned på ett stadigt och mjukt underlag (t.ex. en filt).

5 Lossa lässystemet för att ta bort glasrutorna.

⑦ Vrid de två fästena 90° och lossa dem från deras platser.

8 Lyft och avlägsna försiktigt glasrutorna en i taget. Börja med den översta.

Rengör glasrutorna med vatten och lite diskmedel. Torka dem noga efteråt

Montering av ugnslucka och glaspaneler

Installera glaspanelerna i omvänd ordning efter du rengjort luckan.

Var noga med att montera glasrutorna i rätt ordning, såsom visas på bilden. Den mittersta glaspanelen har en dekorativ ram. När du installerar denna panel måste du se till att screentrycket är på utsidan. Säkerställ att ytan på glaspanelens ram inte känns skrovlig när du rör vid den.

Se till att montera de inre glaspanelerna i rätt hållare, såsom visas på bilden.

Om maskinen inte fungerar

Problem Möjlig orsak Lösning

Ugnen värms inte upp Ugnen är inte på Sätt på ugnen

Ugnen värms inte upp Klockan är inte inställd Ställ klockan

Ugnslampa

Varning Risk för elektrisk stöt!

Innan du byter ugnslampa:

• Stäng av ugnen.
• Lossa säkringen i säkringsskåpet eller slå från strömbrytaren.

Lägg en duk på ugnsbotten för att skydda ugns-lampan och skyddsglaset.

Byte av glödlampan/rengöring av skyddsglaset

1. Ta bort lampglaset genom att vrida det moturs.
2. Rengör lampglaset.
3. Byt ut lampan i ugnen mot en lampa som tål upp till 300 °C.
4. Sätt tillbaka lampglaset.

Problem Möjlig orsak	Lösning
Ugnen värms inte upp Nödvändiga inställningar är inte gjorda		Kontrollera inställningarna.
Ugnen värms inte upp Säkringen i säkringsskåpet har löst ut		Kontrollera säkringen. Kontakta en behörig elektriker om säkringen löser ut mer än en gång.
Ugnslampan fungerar inte Glödlampan är trasig Byt ut ugnslampan
Pyrolysfunktionen fungerar inte (tidsdisplayen visar "AS")	Ugnsstegarna/bakplåtsskenorna har inte tagits bort	Ta bort ugnsstegarna/bakplåtsske-norna
Tidsdisplayen visar "Pyro" Ugnen behöver rengöras pyroly-tiskt		Startar den pyrolytiska rengörings-proceduren
Displayen visar ett felmeddelande som inte finns med i listan	Elektroniskt fel Stäng av produkten och sätt på den igen via säkringen eller säkerhets-brytaren i säkringsskåpet/elcentra-len. Kontakta Electrolux Service om felmeddelandet visas på displayen igen
Ånga och kondens avsätts på ma- ten och i ugnsutrymmet	Maten har fått stå kvar för länge i ugnen	Låt inte maträtter stå i ugnen längre än 15–20 minuter efter att tillag-ningen är klar

Kontakta försäljaren eller kundtjänst om du inte kan avhjälpa felet.

Information som kundtjänst behöver finns på typskylten. Typskylten sitter på ugnsutrymmets yttre kant.

Vi rekommenderar att du antecknar den här:

Modell (MOD.) ......

Produktnummer (PNC) ....

Serienummer (S.N.) ....

Installation

Varning Se kapitlet "Säkerhetsinformation".

20 540 590 560 570 594 2

50 650 min 580±570 580

550 min 593 80-100 560-570

A B

Elektrisk anslutning

Elektrisk installation

Varning Endast en behörig och kompetent person får utföra den elektriska installationen.
i Tillverkaren frånsäger sig allt ansvar om du inte följer föreskrifterna i avsnittet "Säkerhet".

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterial

Material märkta med symbolen kan återvinnas. Kassera förpackningsmaterialen i lämpliga uppsamlingsbehållare för återvinning.

Denna produkt levereras med stickkontakt och nätkabel.

1. Koppla loss produkten från eluttaget.
2. Klipp av nätkabeln och kassera den.
3. Förstör lucklåset. Detta gör att barn inte kan bli innestängda i produkten med risk för deras liv. Risk för kvävning kan föreligga.

www.electrolux.com/shop
