BRUKSANVISNING D5426 IW ASKO

Tack för att ni har valt den här kvalitetsprodukten från ASKO.

Vi hoppas att den kommer att motsvara dina förväntningar och uppfylla dina behov under många år framöver. Skandinavisk design är en kombination av rena linjer, vardagsfunktionalitet och hög kvalitet. Det är kännetecknen för alla våra produkter och anledningen till att de är så uppskaltade världen över.

För att få bästa möjliga nytta av er nya diskmaskin, rekommenderar vi er att läsa bruksanvisningen innan ni använder diskmaskinen. Information om hur man undviker följder för miljön lämnas också i bruksanvisningen.

Innan du diskar första gången

2Panelen

14Felsökning

7Använda diskmaskinen

24Service

9Inställningar

25Programtab

12Skötsel och rengöring

26Egna noteri

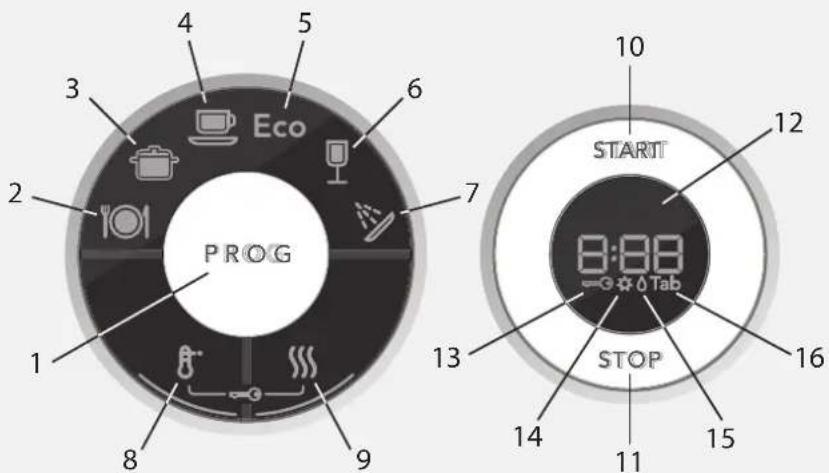

Panelen

För att starta maskinen tryck och håll in Huvudströmbrytaren tills displayen tänds.

PROG 1 2 3 4 5 Eco 6 7 8 9 10 START 12 8:88 0:88 Tab STOP 13 14 15 16

1 Programväljare

7 Avspolning

13 Barnspärr (knapplås)

2 Daglig disk

8 Hög temperatur

14 Indikator för salt

3 Grytdisk

9 Lång torkning

15 Indikator för spolglansmedel

4 Normaldisk

10 Start

16 TAB (3in1/Kombimedel)

5 Ecodisk

11 Stop

6 Snabbdisk

12 Display

Panelen har sensorknappar med ljudsignal för bekräftelse (se kapitel Inställningar).

OBS!

- Två minuter efter senaste knapptryckning växlar displayen till viloläge för att spara energi. Displayens ljusslyrka sänks. Tryck en gång på Programväljaren eller någon av tillvalsknapparna för att aktivera displayen igen.

• Läs och spara bruksanvisningen!
• Använd inte diskmaskinen till något utöver det som anges i denna bruksanvisning.
• Belasta inte diskmaskinsluckan eller diskkorgarna med något utöver diskgods.
• Lämna inte diskmaskinsluckan i öppet läge eftersom det kan utgöra en snubbelrisk.

•Använd endast maskindiskmedel!

- Denna maskin får användas av barn från 8 år och personer med nedsatt fysisk förmåga, nedsatt mental förmåga, sinnefrånvaro eller brist på erfarenhet och kunskap. Dessa personer måste ha tillsyn vid användning av maskinen eller få anvisningar om hur maskinen ska användas och förstå de risker som kan förekomma. Rengöring av maskinen får inte utföras av barn utan tillsyn.

- Barn måste övervakas så att de inte leker med diskmaskinen.

- Skadad nätkabel får endast bytas av behörig fackman.

- Den här diskmaskinen ska användas i hushåll eller liknande såsom:

• personalkök i butiker, på kontor eller andra arbetsmiljöer.
• bondgårdar.
• av gäster på hotell, motell och andra typer av inkvarteringsmiljöer.
• bed & breakfast-hotell.

- Placera aldrig diskgods med lösningsmedelsrester i diskmaskinen på grund av explosionsrisken. Disk som innehåller aska, vax och smörjfett får heller inte diskas i diskmaskinen.

WARNING!

Knivar och andra spetsiga föremål måste ställas med spelsen nedåt i bestickskorgen eller läggas horisontellt i övriga korgar.

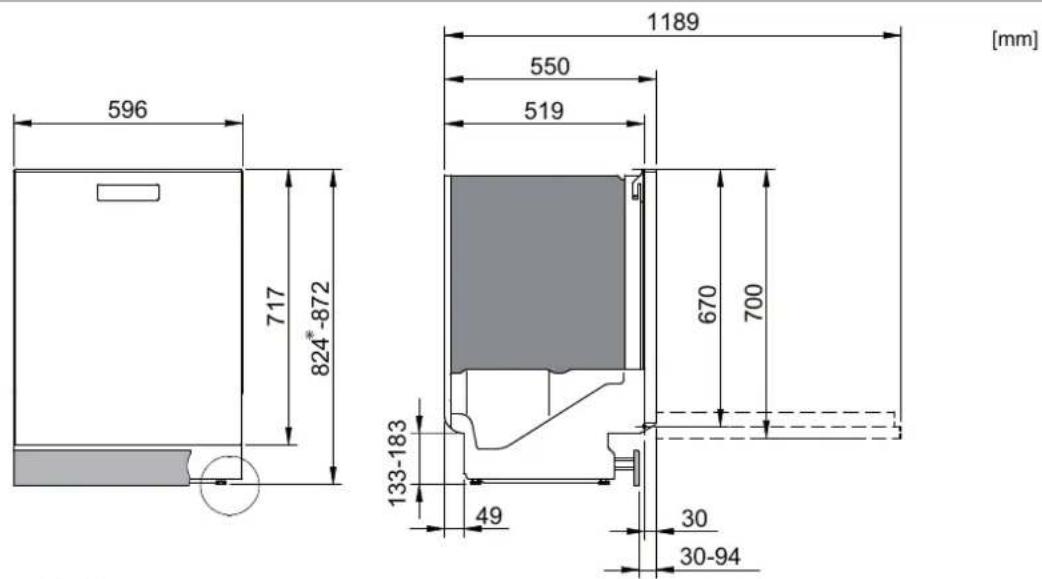

Installation

Se kapitel Installation.

Barnsäkerhet

• Stäng alltid luckan och sätt genast igång programmet när du fyllt på diskmedel.
• Håll barn borta från diskmaskinen när den är öppen. Det kan finnas diskmedelsrester kvar!
• Låt inte barn använda eller leka med diskmaskinen. Var särskilt aktsam när luckan är öppen.

WARNING!

Akta barnen - maskindiskmedel är frätande!

Förvara disk- och spolglansmedlet oåtkomligt för barn! Om någon svalt maskindiskmedel, ge genast dryck, ett till två glas mjölk eller vatten. Försök inte framkalla kräkning. Kontakta läka-re! Om någon fått maskindiskmedel i ögonen, skölj (minst 15 minuter) i rikligt med vatten.

För att förhindra att barn startar diskmaskinen kan man aktivera en barnspärr (knapplås), se kapitel Inställningar.

Vinterförvaring/transporter

•Förvara diskmaskinen frostfritt.
- Undvik långa transporter vid stark kyla.
- Transportera diskmaskinen upprätt eller liggande på rygg.

Överfyllnadsskydd

Överfyllnadsskyddet startar utpumpning och stänger av vattenin- tag om diskmaskinens vattennivå stiger över den normala. Om skyddet utlöses, stäng av vattentillförseln och ring efter service.

Rengöring

När du gör rent kanten runt luckan ska du endast använda en lätt fuktad trasa. Spruta inte med duschflaska! Vatten kan tränga in i låset och komma i kontakt med de elektriska komponenterna.

Förpackningsmaterial

Källsortera enligt din kommuns rekommendationer.

Skrotning

• När diskmaskinen tjänat ut och ska skrotas ska den genast göras obrukbar. Dra ur kontakten och klipp av sladden så kort som möjligt.
• Diskmaskinen är tillverkad och märkt för återvinning.
• Kontakta din kommun för information om var och hur din diskmaskin skall återvinnas på rätt sätt.

Innan du diskar första gången

Programskylt

Med vissa diskmaskiner följer programskyltar på olika språk. Montera programskylten med önskat språk på luckans ovansida.

För att uppnå ett bra diskresultat behöver diskmaskinen mjukt vatten (vatten med låg kalkhalt). Hårt vatten orsakar vita beläggningar på diskgodset och i diskmaskinen.

Vattnets hårdhet anges i följande skalor: Tyska hårdhetsgrader (°dH) och franska hårdhetsgrader (°fH). Inkommande vatten med en hårdhetsgrad över 6°dH (9°fH) måste avhärdas. Detta görs automatiskt med hjälp av den inbyggda avhärdaren. För att avhärdaren ska fungera optimalt måste inställningen av den anpassas till det inkommande vattnets hårdhetsgrad.

Kontakta vattenverket i din kommun, alternativt mät vattenhärdheten med hjälp av medföljande testremsa för att få reda på vilken hårdhetsgrad vattnet har. Efter att du har ställt in avhärdaren, dosera disk- och spolglansmedel som om du har mjukt vatten.

Såhäranvänderdutestremsan:

1 Vrid på vattenkranen och låt vattnet rinna i någon minut.
2 Fyll ett glas med kallvatten.
3 Ta testremsan ur sin förpackning.
4 Doppa testremsan i vattnet i cirka en sekund.
5 Vänta en minut. Jämlör sedan fyrkanternas färger med vattenhårdhetstabellen.

		°fH°dHTestremsa
4 gröna □□□□		<5<3
1 röd ■□□□		>7>4
2 röda ■■□□		>15>8
3 röda ■■■□		>25>14
4 röda ■■■■		>38>21

Ställa in avhärdaren

I kapitel Inställningar på sidan 11 beskrivs hur du ställer in avhärdaren. Glöm inte att fylla på salt i saltbehållaren efter att du ställt in avhärdaren.

Fylla på salt

Innan du använder en diskmaskin med avhärdare måste du fylla på salt i saltbehållaren. Använd grovt salt eller specialsalt för diskmaskiner.

WARNING!

Fyll på salt precis innan du ska diska. För att inte riskera rostfläckar måste diskmaskinen sköljas ur direkt efter påfyllningen. Häll aldrig maskindiskmedel i saltbehållaren. Detta leder till att avhärdaren förstörs!

Görsåhärförstagången:

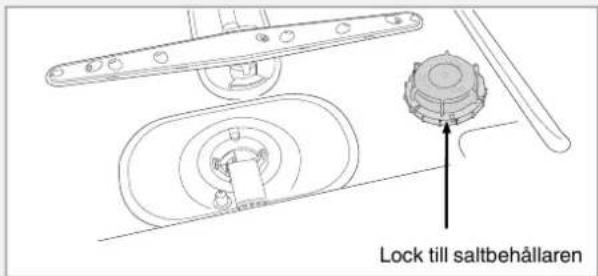

1 Skruva först bort locket enligt bilden.
2 Sätt tratten, som följer med diskmaskinen, i behållarens påfyllningshål. Häll först i ca 1 l vatten.
3 Fyll sedan på så mycket salt max 1,5 kg, att behållaren blir full.
4 Torka bort överflödigt salt, så att locket kan skruvas fast ordentligt.
5 Kör ett program så att eventuellt salt i diskmaskinen sköljs bort.

Lock till saltbehållaren

Indikeringförpåfyllningavsalt

När saltet är slut och behöver fyllas på lyser ovanstående symbol i displayen.

När saltet tar slut, skruva av locket och fyll behållaren med salt. Vatten behövs bara första gången! Torka rent och skruva åt. Kör ett program så att eventuellt salt i diskmaskinen sköljs bort.

OBS!

Efter påfyllning kan det dröja lite innan symbolen slocknar.

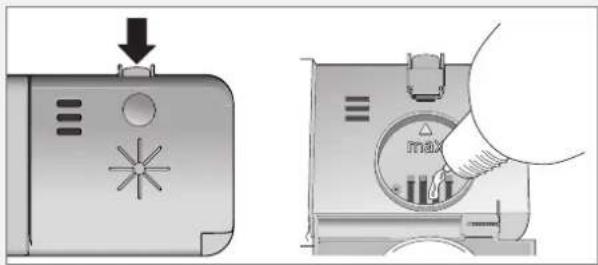

Fylla på spolglansmedel

Torkningen går snabbare och får ett bättre resultat om man använder spolglansmedel. Du får också ett finare diskresultat med klart och fläckfritt diskgods.

1 Öppna locket för spolglansmedel.
2 Fyll försiktigt på spolglansmedel. Fyll endast på så mycket spolglansmedel tills det när nivån markerad med max.
3 Torka bort eventuellt överflödigt spolglansmedel runt om behållaren.
4 Stäng locket ordentligt.

Indikeringförpåfyllningavspolglansmedel

När spolglansmedlet är slut och behöver fyllas på lyser ovanstående symbol i displayen.

OBS!

Efter påfyllning kan det dröja lite innan symbolen slocknar.

Lasta diskmaskinen

Ställa in dosering av spolglansmedel

I kapitel Inställningar beskrivs hur du ställer in doseringen av spolglansmedel. Doseringen av spolglansmedel kan ställas in från Av Dill (Hög Bosring). (Förvalt från fabrik: ) S: S

Ökadoseringenavspolglansmedel:

- Om diskgodset har vattenfläckar.

Minskadoseringenavspolglansmedel:

• Om diskgodset har en vit/blå kladdig film.
• Om diskgodset har ränder.
• Vid skumbildning. Om man har mycket mjukt vatten kan man späda spolglansmedlet med hälften vatten.

Diska ekonomiskt

Diskabarafullmaskin

Vänta med diskningen tills diskmaskinen är full, så sparar du energi. Använd programmet Avspolning för att skölja diskgodset om du får problem med lukt, medan du väntar på att diskmaskinen skall bli full.

Diskamedlägretemperatur

Är disken bara lätt smutsad kan du i vissa program välja en lägre temperatur. Se vidare under avsnittet Välja tillval i kapitel Använda diskmaskinen.

VäljprogrammedtillvaletKorttorkning

För att spara energi, använd Kort torkning. Du får ett bättre torkresultat om du efter avslutat program ställer luckan lite på glänt.

Sköljinteunderrinnandevatten

Skrapa bara bort större matrester innan du lastar diskmaskinen.

Väljmiljöanpassatdiskmedel

Läs miljödeklarationerna på förpackningen!

Ansluttillkalltvatten...

Om du värmer upp din fastighet med olja eller el.

Ansluttilvarmtvatten(max70°C)...

Om du använder exempelvis fjärrvärme, solceller eller bergvärme för uppvärmning av din fastighet. Genom att välja varmvattenanslutning sparar du disktid och minskar diskmaskinens konsumtion av elenergi.

Ömtåligt diskgods

En del husgeråd tål inte att maskindiskas. Detta kan bero på flera saker. Vissa material tål inte stark värme, andra kan skadas av maskindiskmedlet.

Ömtåligdekor

Porslin med dekor som ligger ovanpå glasyren (godset känns då strävt) bör inte maskindiskas.

Kristall/glas

Placera föremålen så att de inte stöter samman under diskningen. Använd ett kort program med lägsta möjliga disktemperatur. Välj Kort torkning. Antika och mycket ömtåliga föremål bör inte diskas i diskmaskin.

Glas som maskindiskas i höga temperaturer kan med tiden få en grå slöja som inte går att få bort. Diska finglasen i låg temperatur och med låg dosering av diskmedel.

Silver

Föremål av silver och rostfritt bör inte komma i beröring med varann, eftersom silvret då kan missfärgas.

Bestickmedklistradehandtag

Vissa typer av lim tål inte maskindisk. Handlagen kan i sådana fall lossna.

Trä

Träföremål bör endast maskindiskas om de är märkta Maskindisk.

Aluminium

Aluminium kan mattas av maskindisk. Aluminiumkastruller av god kvalitet kan dock maskindiskas, även om man får räkna med en minskad högglans.

Plastföremål

Undvik att diska plastföremål som inte tål höga temperaturer.

Diskmaskinens korgar

Diskmaskinen är utrustad med överkorg och underkorg med bestickkorg.

Korgarnasutseendekanskiljasigberoendepådiskmaskinens utförande.

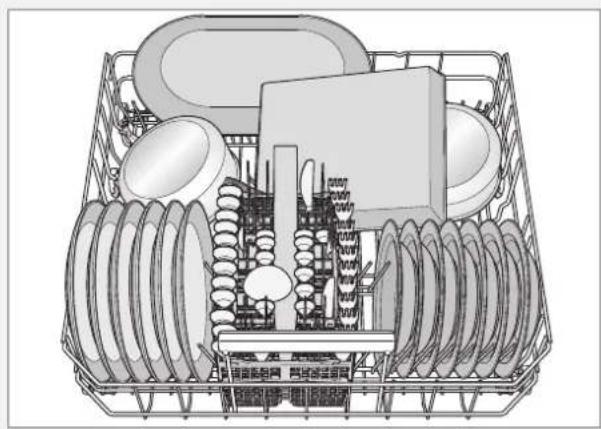

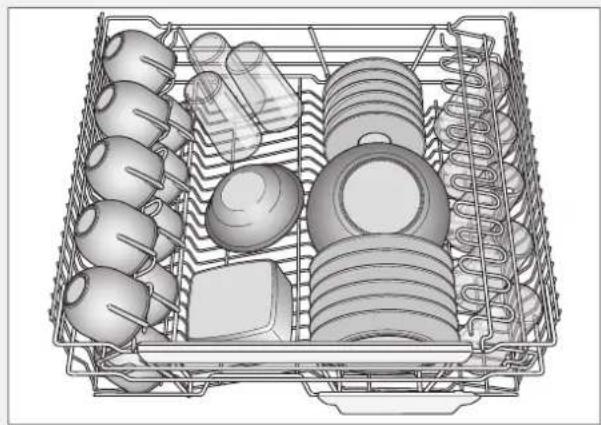

Överkorg

Placera glas, koppar, skålar, assietter och fat i överkorgen. Vänd alla smutsiga ytor inåt och nedåt! Vinglas ställs i vinglashyllan och knivar läggs i knivstället till höger om sådant finns.

Placera tallrikar, assietter, uppläggningsfat, kastruller och bestick (i bestickskorgen) i underkorgen.

Placera grytor och kastruller i den bakre högra delen av underkorgen, för att på bästa sätt utnyttja diskprestandan från det bakre spraymunstycket (WideSpray™) som är avsett för denna typ av diskgods.

Ställ besticken med skaften nedåt, förutom vassa knivar, och så spridda som möjligt. Se till att skedar inte ligger i varandra.

Bestickskorgen placeras med fördel i den främre mittersta delen av underkorgen, för att få ut bästa möjliga diskprestanda från det unika spraymunstycket (Power Zone Cutlery™) som är avsett för bestickskorgen.

WARNING!

Knivar och andra spetsiga föremål måste ställas med spetsen nedåt i bestickskorgen eller läggas horisontellt i övriga korgar.

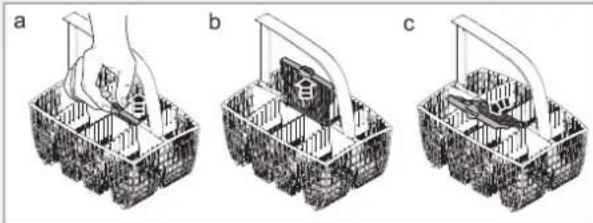

Fällbarluckaförsmåprylar

Bestickskorgen har en fällbar lucka i mitten för småprylar, eller smala skaft, som till exempel elvispar.

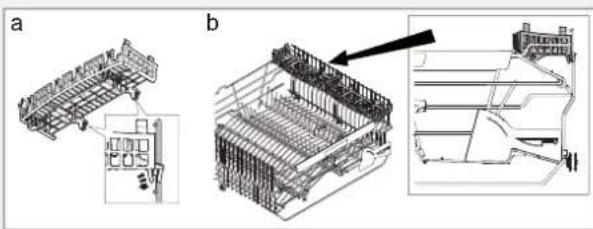

Placeringavlockförbestickskorg(iöverkorgen)

Locket på bestickskorgen kan tas av och exempelvis användas som extra bestickskorg i överkorgen, se nedan.

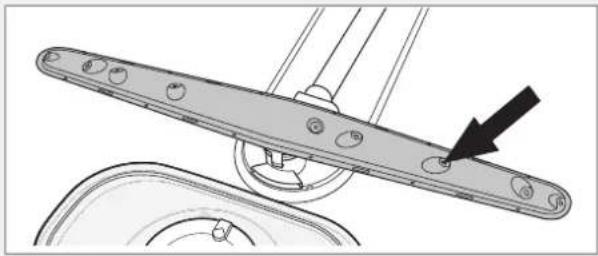

Kontrollera att spolarmarna kan rotera fritt.

Använda diskmaskinen

Dosera diskmedel

(1) (2)

1 Fack för fördiskmedel
2 Fack för huvuddiskmedel

Diskmedel skall doseras efter vattnets hårdhetsgrad.

Följ doseringsanvisningarna på diskmedelsförpackningen. Diskmaskinen är utrustad med en avhärdare, dosera därför som om du har mjukt vatten.

Överdosering av diskmedel kan försämra diskresultatet och medför dessutom en extra belastning för miljön.

Häll diskmedlet i diskmedelsfacket. Det finns ett fack för fördisk och ett för huvuddisk. Om pulver- eller flytande maskindiskmedel används, dosera en mindre del av diskmedlet i facket för fördisk. Kontakta diskmedelstillverkaren om du har frågor rörande diskmedel.

WARNING!

Akta barnen - maskindiskmedel är frätande!

OBS!

Använd endast maskindiskmedel! Handdiskmedel får inte användas eftersom skumbildningen hindrar diskmaskinens arbete.

Diskmedelstabletter

Dela tabletten i två delar om locket till doseraren är svårt att stänga. Det finns risk att diskmedlet inte doseras riktigt om locket är spänt och inte kan öppnas på rätt sätt.

OBS!

Diskmedelstabletter rekommenderas inte i korta program (under 75 minuter). Använd då istället pulver- eller flytande maskindiskmedel.

3in1/Kombimedel

Läs noga anvisningarna för dessa produkter. Är något oklart, kontakta diskmedelstillverkaren.

I kapitel Inställningar beskrivs hur du kan aktivera TAB (3in1/ Kombimedel). Observera att salt måste fyllas på i saltbehållaren. Om du inte är nöjd med disk- och torkresultatet inaktivera inställningen TAB (3in1/ Kombimedel) samt fyll på salt, diskmedel och spolglansmedel. Se kapitel Innan du diskar första gången.

Huvudströmbrytaren

Tryck på huvudströmbrytaren och stäng luckan.

Välja program

Tryck en eller flera gånger på Programväljaren tills önskad programsymbol lyser.

Dagligdisk

Även detta program är ett effektivt vardagsprogram för lätt intorkade matrester, men är inte avsett för inbränd mat, till exempel gratängformar.

Grytdisk

Program för hårt smutsad disk som till exempel kastruller, grytor och gratängformar. Om diskmaskinen inte fylls av sådan disk, kan du fylla på med tallrikar och så vidare.

Normaldisk

Kraftfullt vardagsprogram som klarar intorkade matrester, men är inte avsett för inbränd mat, till exempel gratängformar. Detta program har maximal sköljeffekt, och tar något längre tid än Daglig disk.

Ecodisk

Delta program är avsett för diskning av normalt smutsat gods och är det effektivaste programmet när det gäller kombinerad energi- och vattenförbrukning.

Tillvalet Hög temperatur måste väljas för att få del program som informationen för energimärkningen bygger på.

Snabbdisk

Programmet används till glas och porslin som är lätt smutsat, exempelvis kaffekoppar.

Avspolning

För att skölja diskgodset, medan du väntar på att diskmaskinen skall bli full.

Välja tillval

För att välja ett tillval tryck på någon av tillvalsknapparna. Fältet vid knappen lyser när tillvalet är aktiverat. Vilka tillval du kan välja varierar mellan programmen. När du startat programmet sparas de tillval du gjort till nästa gång du kör samma program.

Högtemperatur

Aktivera detta tillval om du önskar ett förbättrat diskresultat. Maskinen arbetar då med en högre temperatur i huvuddisken.

Önskar du den lägre temperaturen, tryck så att fältet vid knappen släcks.

Du kan variera temperaturerna enligt nedan:

60 °C / 70 °CGrytdisk:

60 °C / 65 °C Normaldisk:

Tack vare en förhöjd temperatur i sista skölj och en längre torkfas förbättras torkresultatet om du aktiverar tillvalet Lång torkning. Energiförbrukningen blir då lätt förhöjd.

Önskar du ett program med Kort torkning, tryck så att fältet vid knappen släcks.

Starta diskmaskinen

Tryck och håll in Start tills displayen blinkar tre gånger med återstående tid. Detta indikerar att programmet är startat. Stäng luckan ordentligt, annars startar inte diskmaskinen. Displayen visar örruckan är öppen.

OBS!

Om maskinen inte startas inom 2 minuter efter senaste knapptryckning återgår den till att visa senast körda program.

Återstående tid

När du valt program och tillval, visas hur lång tid programmet tog förra gången det kördes. När du startat diskmaskinen visar displayen hur lång tid som återstår av programmet. En uppdatering av återstående tid görs sedan efter uppvärmning av sista skölj.

Tiden kan variera något från gång till gång beroende på temperatur på inkommande vatten, diskmångden, omgivningens temperatur med mera.

Under tiden som programmet körs, räknas tiden ner, och den tid som återstår av programmet visas i displayen. Återstående tid

visas till exempel som 1:15, vilket alltså innebär att 1 timma och 15 minuter återstår av programmet.

OBS!

Återstående tidvisning kan i den första körningen av varje program vara något missvisande, eftersom diskmaskinen gör en uppskattning av tiden. Vid andra körningen av respektive program utgår diskmaskinen från den tid programmet tog vid föregående körning.

Om du vill avbryta eller byta program

För att inte komma åt och avbryta programmet av misstag måste du trycka och hålla in Stop i fem sekunder, om du vill byta program sedan du startat diskmaskinen. Fyll på nytt diskmedel om luckan till doserarens diskmedelsfack öppnats. Välj därefter ett nytt program och tryck på Start.

Vill du stoppa i mer disk?

Öppna luckan. Diskmaskinen stannar automatiskt. Ställ in disken, stäng luckan och diskmaskinen fortsätter där den slutade.

Om diskmaskinen stängs av med huvudströmbrytaren eller vid strömavbrott

Om diskprogrammet inte är avslutat fortsätter det avbrutna programmet när diskmaskinen får ström igen.

OBS!

Under torkningen avbryts programmet om strömmen stängs av eller om luckan är öppen i mer än 2 minuter.

Efter avslutat program

När programmet avslutats visas "End" i displayen.

Programslut indikeras även genom en kort ljudsignal. I kapitel Inställningar beskrivs hur du ändrar denna funktion.

När diskmaskinen är färdig, drar den endast viloström. Stäng av diskmaskinen med huvudströmbrytaren om du vill bryta strömmen helt. Stäng av vattenkranen efter varje användning.

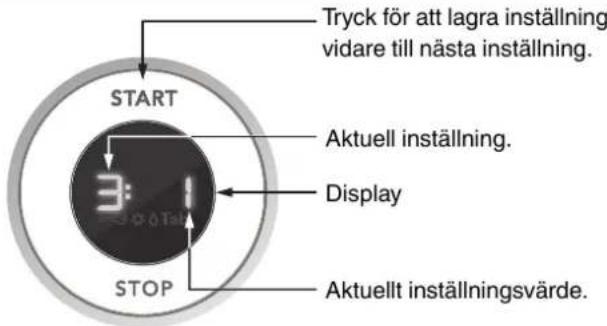

Inställningar

Gör så här för att öppna menyn för inställningar:

		BeskrivningKnapptryck
1.		Stäng av diskmaskinen med huvudströmbrytaren. Vänta cirka fem sekunder.Tryck sedan på huvudströmbrytaren igen. Vänta tills siffrorna i displayen till höger tänds upp innan nästa steg.

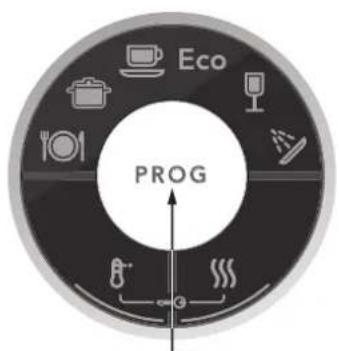

2.	PROG+	Inom fem sekunder, tryck och håll in Programväljaren (invänta ljudsignal för bekräftelse på knapptryck ning) och tryck därefter direkt in knappen Lång torkning, utan att släppa Programväljaren.
		Håll knapparna intryckta tills symbolerna för programmen Daglig disk och Avspolning börjar blinka.

TIPS!

Var noga med att trycka exakt på symbolerna, för att inte samtidigt komma åt och aktivera någon av de andra knapparna. Prova igen om du inte lyckas första gången med att öppna menyn för inställningar.

Eco PROG

TRYCK för att lagra inställning vidare till nästa inställning. START Aktuell inställning. Display STOP Aktuellt inställningsvärde.

Tryck för att lagra inställningsvärdet och gå vidare till nästa inställning.

Aktuell inställning.

Display

Aktuellt inställningsvärde.

Tryck för att bläddra mellan inställningsvärden.

Du kan nu göra följande inställningar:

			BeskrivningInställningAlternativKnapptryck
	☐ (Av)	Barnspärr(Kid SafeTM)	För att förhindra att barn startar diskmaskinen kan man aktivera en barnspärr (knapplås).Tryck samtidigt ned knapparna Hög temperatur och Lång torkning för att tillfälligt avaktivera knapplåset när du vill starta diskmaskinen. Knapplåset slås sedan automatiskt på igen efter 2 minuter.
	☐ I(På)
ST	Tryck på Start för att gå lagra inställningsvärdet och gå vidare till nästa inställning.Om du inte vill göra fler inställningar, tryck upprepade gånger på Start för att stega dig igenom hela menyn för inställningar.
PROG	2: 0(Av)	Ljudsignalvolym	Diskmaskinen talar via en ljudsignal om när programmet är klart eller om ett fel har uppstått.
	2: 1(Låg)
	2: 2
	2: 3
	2: 4(Hög)
START	Tryck på Start för att gå lagra inställningsvärdet och gå vidare till nästa inställning.
PROG	3: 0(Av)	Knappljud	Signalen ger bekräftelse på en knapptryckning.
	3: 1(Låg)
	3: 2
	3: 3
	3: 4(Hög)
START	Tryck på Start för att gå lagra inställningsvärdet och gå vidare till nästa inställning.
PROG	4- 1(Låg)	LCD kontrast	Justering av kontrasten i displayen.
	4: 0
	4: 1
	4: 2
	4: 3(Hög)
START	Tryck på Start för att gå lagra inställningsvärdet och gå vidare till nästa inställning.
PROG	5: 0(Av)	Spolglansmedel	Inställning för dosering av spolglansmedel.
	5: 1(Låg dosering)
	5: 2
	5: 3
	5: 4
	5: 5
	5: 6(Hög dosering)
START	Tryck på Start för att gå lagra inställningsvärdet och gå vidare till nästa inställning.
PI	6: 0(Av)	TAB(3in1/ Kombimedel)	Vid användning av så kallade 3in1/ Kombimedel kan du aktivera denna inställning. Diskprogrammen anpassas då automatiskt så att bästa möjliga disk- och torkresultat alltid erhålles. Avaktiverar du inställningen återgår diskmaskinen till ordinarie funktion i alla program.Om inställningen är aktiverad behöver man inte fylla på spolglansmedel eftersom tillvalet stänger av doseringen för spolglansmedel. Den sänker även doseringen av salt i avhärdaren. Observera att salt måste fyllas på i saltbehållaren.OBS!För att erhålla ett gott diskresultat är det mycket viktigt att undersöka vilket slags diskmedel eller kombiprodukt det handlar om! Läs noga på diskmedelsförpackningen hur diskmedlet ska användas. Bruksanvisning eller upplysningar på förpackningen måste beaktas!
	6: 1(På)
ST	Tryck på Start för att gå lagra inställningsvärdet och gå vidare till nästa inställning.
PF	7: 0(Mjukt vatten)	Vattenhårdhet	Inställning av avhärdaren. Hämta inställningsvärdet från vattenhårdhetstabellen nedan.°dH °fH0-5 0-9 7: 06-8 10-14 7: 19-11 15-20 7: 212-14 21-25 7: 315-19 26-34 7: 420-24 35-43 7: 525-29 44-52 7: 630-39 53-70 7: 740-49 71-88 7: 850+ 89+ 7: 9
	7: 1
	7: 2
	7: 3
	7: 4
	7: 5
	7: 6
	7: 7
	7: 8
	7: 9(Hårt vatten)
ST	Tryck på Start för att gå ur menyn för inställningar.

Skötsel och rengöring

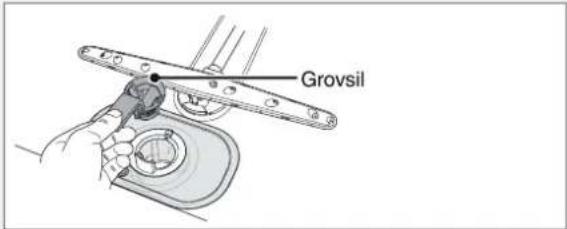

Grovsilen

I grovsilen samlas större matrester, som inte utan vidare kan passera avloppspumpen. Töm grovsilen vid behov.

1 Lyft grovsilen rakt upp med hjälp av handtaget.
2 Töm grovsilen. Glöm inte att sätta tillbaka den!

Grovsil

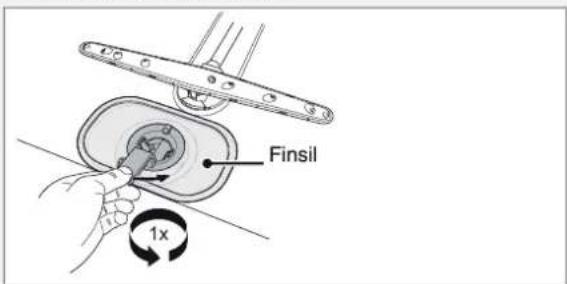

Finsilen

Det som samlas på finsilen spolas automatiskt av vid varje diskomgång. Finsilen och dess rördel bör ändå rengöras ett par gånger om året.

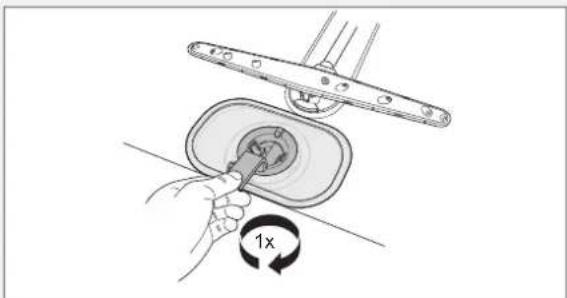

1 Vrid handtagel moturs ett varv.

Finsil 1x

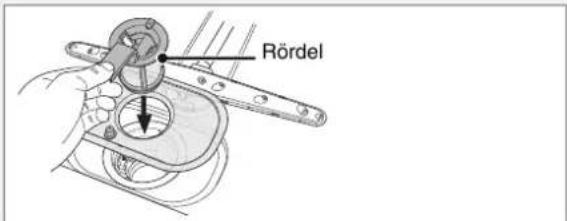

2 Lyft rördelen rakt upp med handtaget. Avlägsna sedan grovsilen för att kunna rengöra rördelen.
3 Plocka bort och rengör finsilen.
4 Återmontera i omvänd ordning. Kontrollera att kanterna tätar ordentligt när du sätter tillbaka finsilen.

Rördel

5 Lås fast silen genom att vrida handtaget medurs till stoppläge. Handtaget ska peka rakt ut från diskmaskinen.

Diskmaskinen får inte användas utan att silarna är monterade!

Diskresultatet kan påverkas om grovsilen inte är rätt monterad.

Avloppspumpen

Pumpen kan nås inifrån diskmaskinen.

1 Gör diskmaskinen strömlös genom att dra ut stickkontakten ur vägguttaget!
2 Ta bort grovsilen och rördelen.

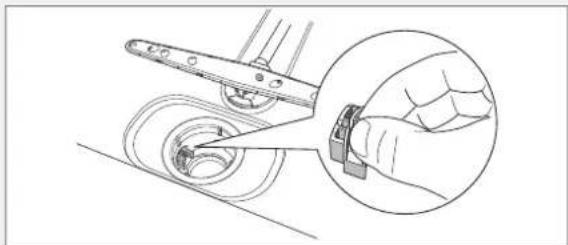

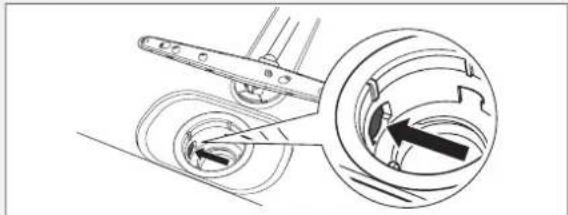

3 Ta bort den lilla gula passbiten till vänster i bottenbrunnen (se bild nedan).

4 Genom att sticka in fingret i hålet kommer du åt att snurra pumpvingen och ta bort eventuella stopp.

5 Montera tillbaka passbiten och silarna.
6 Sätt i stickkontaken i vägguttaget.

Om diskmaskinen ändå inte går att starta och ett surrande ljud hörs har överfyllnadsskyddet aktiverats.

•Stäng av vattnet.
- Dra ur stickkontakten ur vägguttaget.
•Ring service.

OBS!

Glöm inte montera tillbaka passbiten.

Spolarmarna

Hål och lagringar kan ibland bli igensatta. Peta bort skräpet med en nål eller liknande. Spolarmarna har även håll på undersidan.

För att underlätta rengöringen kan du lossa spolarmarna. Glöm inte att skruva fast dem ordentligt efteråt.

- Dra den undre spolarmen rakt upp för att lossa den.

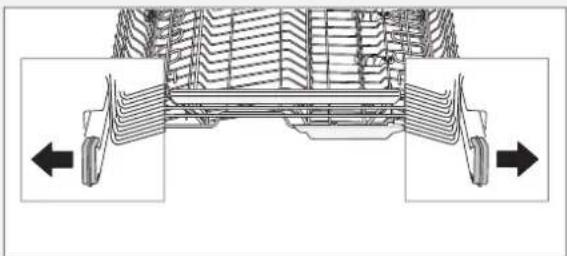

Övrespolarm

- För att den övre spolarmen ska kunna lossas måste överkorgen tas bort. Dra ut överkorgen och vrid korgstoppet utåt på de båda skenorna (se bild). Korgen går nu att ta loss.

- Dra den övre spolarmen rakt upp för att lossa den.

Luckan

När du gör rent kanten runt luckan använd endast en lätt fuktad trasa (eventuellt med lite rengöringsmedel).

WARNING!

Spruta inte med duschflaska eller liknande runt lucklåset. Detta för att undvika att vatten tränger in i lucklåset och kommer i kontakt med de elektriska komponenterna.

Diskmaskinens innerbehållare är tillverkad av rostfritt stål och hålls ren genom normal användning. Om du har kalkhaltigt (hårt) vatten kan det dock bildas kalkavlagringar i diskmaskinen. Kör i så fall programmet Normaldisk med hög temperatur med två matskedar citronsyra i diskmedelsfacket (utan disk i maskinen).

Panelen

Håll sensorknapparna rena och fria från fett. Torka av dem med torr eller lätt fuktad trasa. Använd aldrig rengöringsmedel – det kan repa ytan. Stäng av diskmaskinen med huvudströmbrytaren vid rengöring av sensorknapparna för att undvika ofrivilliga knapptryckningar.

Felsökning

		ÅtgärdTypavfelDisplay
F: 10		Ring service.Överfyllnad
F: 11	Uttömningsfel	Se "Vatten kvar i diskmaskinen" i tabellen nedan.
F: 12	Vattenintagsfel	Kontrollera att vattenkranen är öppen.
F:40	Ventilläckage	Stäng av vattenkranen och ring service.

Stäng av maskinen med huvudströmbrytaren och sätt sedan på den igen för att ta bort felindikationen från displayen.

		ÅtgårderTänkbaraorsakerProblem
Disken är inte ren.	Spolarmarna går inte runt.	Lyft av armarna och gör rent.
		Kontrollera att diskgods inte hindrar spolar-marna.
		Undvik storförpackningar.Gammalt diskmede
	Felaktig dosering av diskmedel.	Dosera efter vattnets hårdhetsgrad. Kraftig över- eller underdosering medför försämrat diskresultat.
	För svagt diskprogram.	Välj den högre temperaturen eller byt till ett kraftigare program.
	Felaktig lastning av diskmaskinen.	Täck inte porslin med stora skålar eller dylikt. Undvik att placera mycket höga glas i hörnen av korgarna.
	Glas och koppar har vält under diskningen.	Ställ diskgodset stadigt.
	Silen är inte i rätt position.	Skruva fast silen. Se kapitel Skötsel och rengöring.
Fläckar eller slöja på diskgodset.	Avhärdaren läcker salt.	Kontrollera att salllocket är ordentligt åtskru-vat. Annars ring service.
	Felaktigt inställd avhärdare.	Se kapitel Inställningar.
	Felaktigt inställd dosering för spolglansme-del.	Se kapitel Innan du diskar första gången och Inställningar.
	Saltbehållaren är tom.	Fyll på salt. Se kapitel Innan du diskar första gången.
	3in1/ Kombimedel används och inställningen TAB (3in1/ Kombimedel) är aktiverad.	Inaktivera inställningen TAB (3in1/ Kombime-del) samt fyll på salt och spolglansmedel.
	För hög temperatur och/eller för mycket diskmedel kan orsaka så kallad etsning på kristallglas. Detta kan tyvärr inte åtgårdas, bara förebyggas.	Diska kristallglas i låg temperatur och dosera diskmedel med försiktighet. Kontakta diskme-delstillverkaren.
Diskgodset har en vit/blå kladdig film.	För hög dosering av spolglansmedel.	Sänk doseringen. Se under kapitel Innan du diskar första gången och Inställningar. Om vattnet är mycket mjukt kan du eventuellt späda ut spolglansmedlet med hälften vatten.ÅtgärderTänkbaraorsakerProblem
Fläckar på rostfritt eller silver.	Vissa matrester såsom senap, majonnäs, citron, vinäger, salt och dressing kan orsaka fläckar på rostfritt stål om det lämnas kvar en längre tid.	Skölj bort den här sortens matrester om du inte ska starta diskmaskinen på en gång.Använd gärna programmet Avspolning.
	Allt rostfritt kan ge fläckar på silver om de kommer i kontakt under diskningen. Även aluminium kan orsaka fläckar på diskgodset.	Föremål av silver och rostfritt bör inte komma i beröring med varann under diskningen.
Fläckar som är kvar efter diskningen.	Läppstift och te kan vara svårt att diska bort.	Byt till ett diskmedel med blekmedel.
Slamrande ljud vid diskning.	Disken är inte rätt placerad eller spolarmarna går inte runt.	Kontrollera att diskgodset står stadigt. Snurra på spolarmarna för att se alt de går runt.
Diskmaskinen startar inte.	Knappen Start har tryckts in för kort stund.	Tryck och håll in Start tills displayen blinkar tre gånger med återstående tid.
	Luckan är inte ordentligt stängd.	Kontrollera.
	En propp/ säkring har löst ut.	Kontrollera.
	Stickkontakten sitter inte i vägguttaget.	Kontrollera.
		Kontrollera.Vattenkranen är stängd.
		Kontrollera.Överfyllnad/läckage.
	Ett surrande ljud (avloppspumpen) hörs från diskmaskinen, som ej upphör när strömmen bryts med huvudströmbrytaren.	Stång av vattenkranen. Dra ur kontakten och ring därefter service.
1 minut visas i displayen.	Programmet tar längre tid än beräknat.	Ingen, nästa gång programmet körs visas den korrigerade tiden.
Vatten kvar i diskmaskinen.	Stopp i avloppsslangen.	Lossa avloppsslangen där den är ansluten till diskbänkens vattenlås. Kontrollera att inget skräp har fastnat. Är den konformiga delen av röret kapad så att innerdiametern är minst 14 mm?
	Veck på avloppsslangen.	Kontrollera att slangen inte har några veck eller skarpa böjar.
	Silarna är igensatta.	Rensa grovsil och finsil.
	Föremål i avloppspumpen.	Rensa avloppspumpen. Se kapitel Skötsel och rengöring.
Dålig lukt i diskmaskinen.	Smuts kring lister och hörn.	Gör rent med en diskborste och låglöddrande rengöringsmedel.
	Program med låg temperatur är valt under en längre tid.	Kör ett program med en högre temperatur cirka 1 gång i månaden.
Diskgodset blir inte tillräckligt torrt.	För låg torkeffekt.	Aktivera tillvalet Lång torkning.
	Diskmaskinen är inte fullastad.	Lasta diskmaskinen full.
	Spolglansmedlet är slut eller inställt på för låg dosering.	Fyll på eller öka doseringen av spolglansmedel. Se under kapitel Innan du diskar första gången och Inställningar.
	3in1/ Kombimedel används och inställningen TAB (3in1/ Kombimedel) är aktiverad.	Inaktivera inställningen TAB (3in1/ Kombimedel) samt fyll på salt och spolglansmedel.
		Öppna dörren på glänt efter avslutat program.
Luckan går inte att stänga.	Korgarna sitter inte i rätt läge.	Kontrollera att korgarna är i rätt horisontelläge.
		Kontrollera att diskgods inte hindrar diskkorgarna från att skjutas in i rätt läge.
Sensorknapparna reagerar inte på tryck.	Du har tryckt på sensorknapparna för snabbt efter du öppnat luckan.	Vänta en stund och prova igen.
	Smuts på sensorknapparna.	Rengör med torr eller lätt fuktad trasa.
	Barnspärr (knapplås) är aktiverat.	Se kapitel Inställningar.

Information för testinstitut

Energimärkning

EN 60436Teststandard Europa:

13Antal standardkuvert:

Ecodisk, Hög temperaturDiskprogram:

Kallvatten 15 °CAnslutning:

Doseringvidtest

Diskmedel:

Enligt EN 60436

Spolglansmedel:

Enligt EN 60436

5Spolglansmedelsdosering:7,5 gramFördisk:

25 gramHuvuddisk:

Mätning av ljudvärde

Testmetod ljudmätning:

IEC 60704-2-3

Inkapsling (innermått) ^1)

w: 604 mm, h: 822 mm, d: 570 mm

Sockel 1)

Bredd: Innermått inkapsning. Höjd: 91 mm (Monteras i linje med påhängsluckan.)

Övrigt

Enligt IEC 60704-2-3. Se installationsanvisningen för montering av eventuella tillbehör.

1) Spånskiva, 19mm(densitet600-750kg/m 3)

Se avsnittet Energimärkning.

Teknisk information

Information om energimärkning

Informationsblad, enligt Kommissionens delegerade förordning (EU) nr 1059/2010

ASKO

	D5426IModellbeteckning:
Antal standardkuvert:	131)
	A+++Energieffektivitetsklass:
Årlig energiförbrukning (AEc):	233 kWh per år2)
Energiförbrukning i en standarddiskcykel(Ei):	0,82 kWh
Effektförbrukning
Frånläge (Po):	0,95 W
Viloläge (Pi):	0,10 W
Årlig vattenförbrukning (AWc):	2926 liter per år3)
Torkeffektsklass:	A4)
Standardprogram:	Ecodisk, Hög temperatur5)
	210 minuterProgramtid för standarddiskcykeln:
1):	InfinitVilolägets varaktighet (T
	46 dB(A) re 1 pWLjudnivå:
	InbyggnadsproduktKonstruktion:

1) Enligtstandard, EN50242.

2) Baserad på 280 standarddiskcykler vid kallvattenanslutning och förbrukning enligt energisparläge. Den faktiska energiförbrukningen berorpåhurmaskinenanvänds.

3) Baseradpå280standarddiskcykler. Denfaktiskavattenförbrukningenberorpåhurmaskinenanvänds.

4) PåenskalafrånG(minsteffektiv)tillA(effektivast).

5) Detta diskprogram är den standarddiskcykel som informationen för energimärkningen bygger på, är avsett för diskning av normalt smutsatgodsochärdeteffektivasteprogrammetnärdetgällerkombineradenergi-ochvattenförbrukning.

Tekniska uppgifter

817-872 mmHöjd:

596 mmBredd:

550 mmDjup:

Vikt: 52 kg ^1)

0,03–1,0 MPaVattentryck:

0.3–10 kp/cm²

3-100 N/cm²

Se typskyltElektrisk anslutning:

Se typskyltAnslutningseffekt:

1) Viktenkanvarierapågrundavolikaspecifikationer.

Installation

596 717 824*-872 1189 550 519 670 700 133-183 49 30 30-94 [mm]

*Ta bort låsmuttrar och eventuella glidfötter för en installationshöjd på 820-824 mm.

• Anslutning till el, vatten och avlopp ska utföras av en person med erforderlig kompetens.
  • Följ alltid gällande bestämmelser för vatten, avlopp och el.
• En felaktig eller bristfällig installation kan leda till högre förbrukning av energi, vatten och diskmedel, vilket kan leda till ökade kostnader och sämre diskresultat. För att minimera oljud är det viktigt att anvisningarna följs.
• Var försiktig vid installationen! Använd skyddshandskar! Var alltid två stycken!
• Placera ett vattentätt skyddstråg på golvet under diskmaskinen för att förebygga eventuella vattenläckage.
• Innan du skruvar fast diskmaskinen, provkör diskmaskinen med programmet Avspolning. Kontrollera att diskmaskinen tar in vatten och tömmer. Kontrollera även att det inte förekommer några läckage vid anslutningar.

WARNING!

Stäng av vattentillförseln när du installerar diskmaskinen!

WARNING!

Stickkontakten måste vara urdragen eller eluttaget spänningslöst under arbetet!

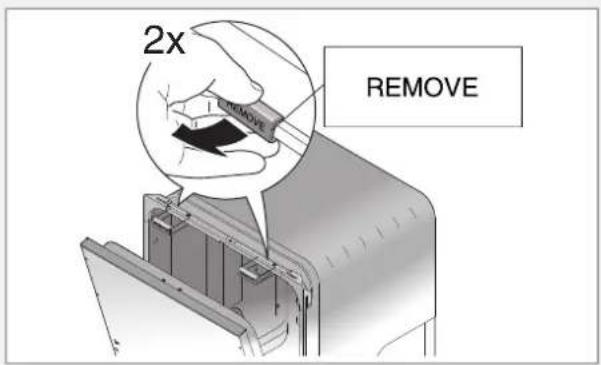

Transportskydd för luckan

Glöm inte att ta bort transportskydden för luckan då du packar upp diskmaskinen.

Förslag hur diskmaskinen kan placeras

Diskmaskinen kan placeras som inbyggd, helt fristående eller delvis inbyggd.

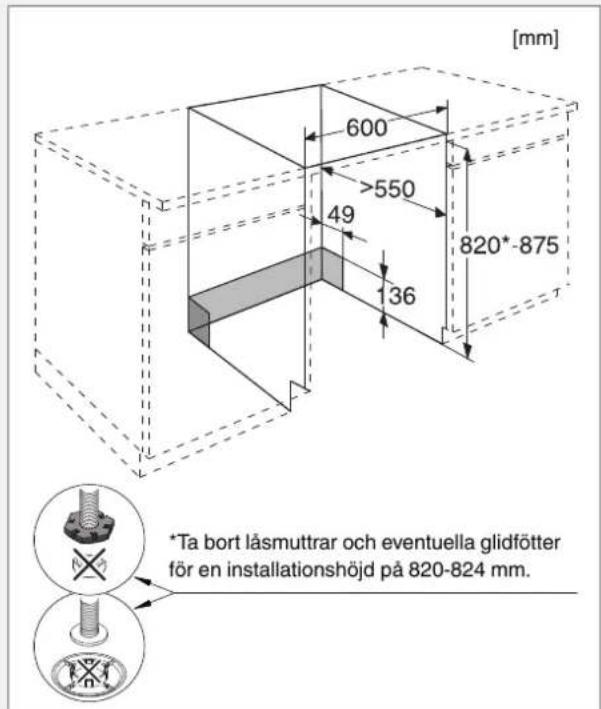

A.Inbyggd

Diskmaskinen är avsedd att byggas in under en bänkskiva. Inbyggnadsmätt framgår av bilden. Evakueringshål för sladdar/kablar behöver inte vara större än 38 mm i diameter. Se till att evakueringshålets kanter är jämna och inte skadar avlopp- och inloppsslangen samt elsladden.

[mm] 600 >550 49 820*-875 136 *Ta bort låsmutrar och eventuella glidfötter för en installationshöjd på 820-824 mm.

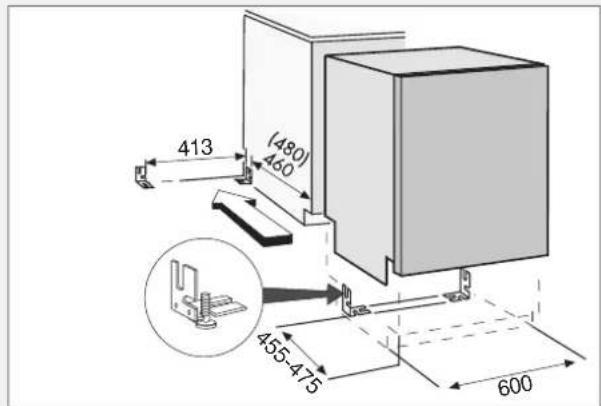

B.Fristående

En fristående diskmaskin måste förses med tippskydd. Det består av två fästjärn, som skruvas fast enligt bilden.

Därefter skjuter man in diskmaskinen så att fästjärnen griper om de bakre fötterna. Diskmaskinen kan nu inte tippa, om den öppna luckan belastas. Om diskmaskinen placeras helt fristående, ska både sidoplåtar och arbetsskiva monteras. Tillbehören kan köpas där du köpt diskmaskinen.

413 (480) 460 455.475 600

WARNING!

En helt fristående diskmaskin måste förses med tippskydd.

C.Delvisinbyggd

Om diskmaskinen placeras så att någon av sidorna blir synlig ska en sidoplåt monteras. Tillbehör kan köpas där du köpt diskmaskinen.

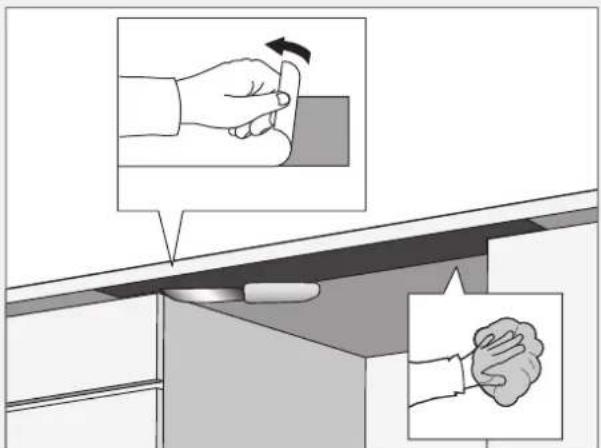

Montera ljusavskärmningsfilmen

Montera ljusavskärmningsfilmen (bifogas dokumentsats) under bänkskivan. Ljusavskärmningsfilmens funktion är skydda bänkskivan från fukt.

OBS!

Ytan där ljusavskärmningsfilmen ska sitta ska vara ren och torr.

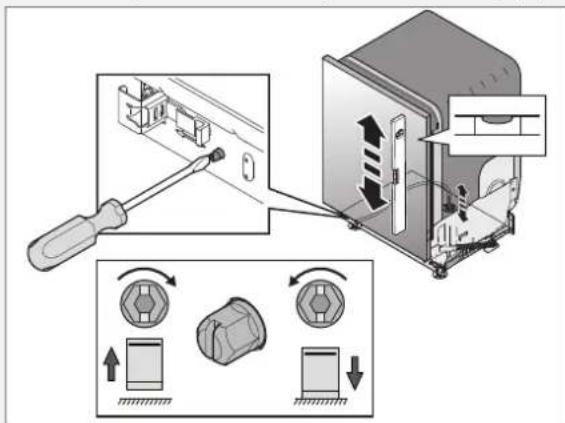

Justera höjden och skjut diskmaskinen på plats

1 Börja med att mäta höjden från golvet till underkanten av arbetsbänken.
2 Mät höjden från golvet till diskmaskinens överkant.
3 Luta diskmaskinen en aning framåt och grovjustera den bakre foten genom att skruva ställskruven på framsidan medurs för att höja eller moturs för att sänka (se bild nedan). Använd en bred skruvmejsel alternativt en mejsel med sexkantsgrepp.

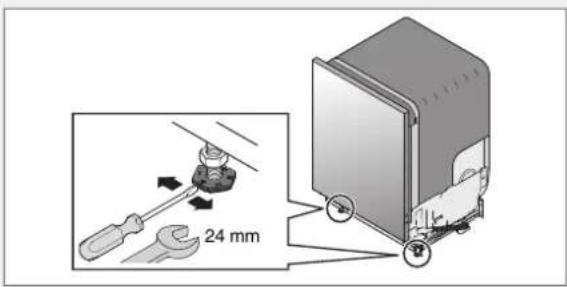

4 Justera de främre fötterna genom att vrida dem medurs för att höja eller moturs för att sänka.

24 mm

5 Kontrollera att det är en luftspalt på minst 3 mm mellan arbetsbänkens undersida och diskmaskinens överkant.

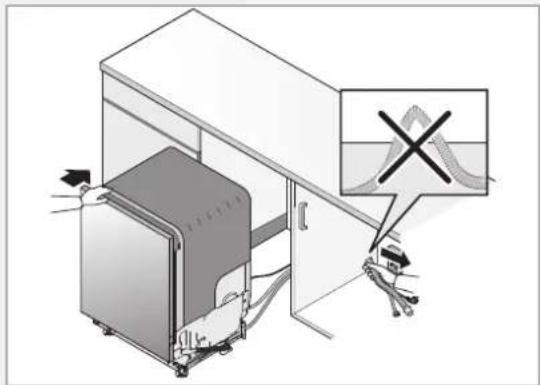

6 Skjut diskmaskinen på plats.

• Dra i avloppslangen och anslutningsröret när diskmaskinen skjuts på plats.
• Kontrollera att slangen inte har några veck eller skarpa böjar, eller att det finns något som kan skada slangarna.

7 Finjustera fötterna (diskmaskinen får luta högst 5 mm) och dra åt låsmuttrarna på de främre fötterna.

Om du vill placera din maskin fristående kan du hoppa över punkterna 2, 3 och 6 ovan.

Anslutning till avlopp

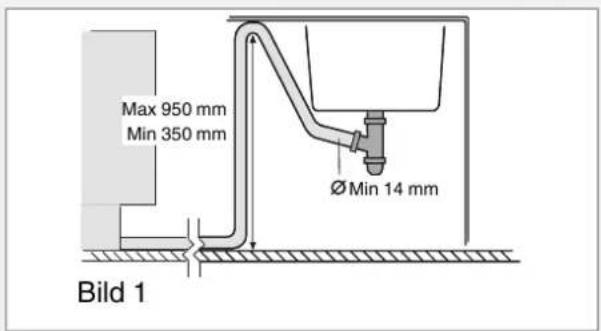

När avloppsslangen leds till en anslutningsnippel vid diskbänkens vattenlås, se bild 1, observera då att slangen måste fästas i höjd med diskbänkens undersida, i annat fall kan diskvatten från diskhon rinna ner i diskmaskinen. Avloppsslangen träs på ett konformat anslutningsrör vid diskbänkens vattenlås. Det konformade röret måste kapas till en invändig diameter av minst 14 mm. För fler alternativa anslutningar se bild 2 och 3.

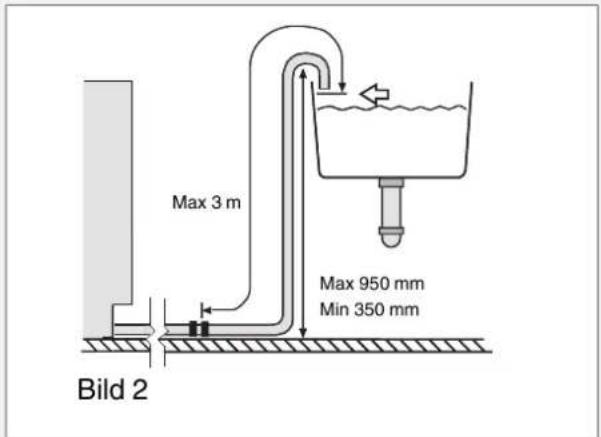

Avloppsslangen får förlängas med högst 3 m (den totala längden på avloppsslangen får ej överstiga 4,5 m). Eventuella skarvkopplingar och skarvrör måste ha en inre diameter av minst 14 mm. Helst ska man dock ersätta avloppsslangen med en ny utan skarv.

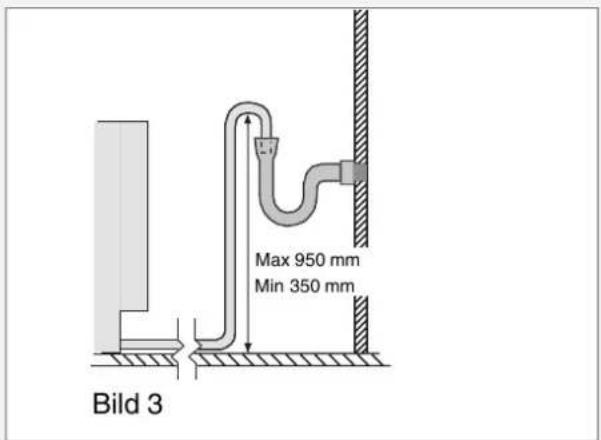

Ingen del av avloppsslangen får ligga högre än 950 mm över diskmaskinens botten. Slangen får inte ledas direkt till golvbrunn eller liknande. I så fall kan slangen fungera som en sughävert som tömmer diskmaskinen.

Slangen måste alltid mynna ut minst 350 mm över diskmaskinens botten.

Se till att avloppsslangen inte veckar sig.

OBS!

Slangen måste fästas i höjd med diskbänkens undersida.

Max 950 mm Min 350 mm Ø Min 14 mm Bild 1

Max 3 m Max 950 mm Min 350 mm Bild 2

Max 950 mm Min 350 mm Bild 3

Anslutning till vatten

Använd endast den tilloppslang som levereras med diskmaskinen. Återanvänd inte gamla eller andra lösa tilloppslangar.

Det måste finnas en avstängningskran på tilloppsledningen. Avstängningskranen ska placeras lättåtkomlig, så att vattnet kan stängas av om diskmaskinen måste flyttas.

När installationen är klar, öppna avstängningskranen och låta trycket stå på en stund och kontrollera att alla anslutningar är täta.

Ansluttillkalltvatten...

Om du värmer upp din fastighet med olja eller el.

Ansluttilvarmtvatten(max70°C)...

Om du använder exempelvis fjärrvärme, solceller eller bergvärme för uppvärmning av din fastighet. Genom att välja varmvattenanslutning sparar du disktid och minskar diskmaskinens konsumtion av elenergi.

Anslutning till el

Information om den elektriska anslutningen hittar du på typskylten. Dessa uppgifter måste stämma överens med elnätets data.

Diskmaskin utrustad med stickkontakt skall anslutas till jordat uttag.

Vägguttaget för elanslutning ska placeras utanför installationsutrymmet för att vara lättåtkomligt efter installation av diskmaskinen. Använd ej förlängningsladd!

OBS!

Reparation och underhåll som berör säkerhet eller prestanda, skall utföras av behörig fackman.

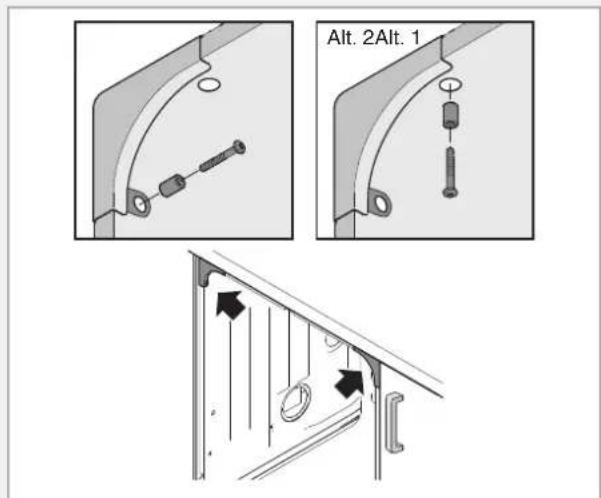

Skruva fast diskmaskinen

(Gäller diskmaskiner som byggs in.)

Kontrollera efter fastsättning att de främre fötterna ligger an mot golvet.

Alt. 2Alt. 1

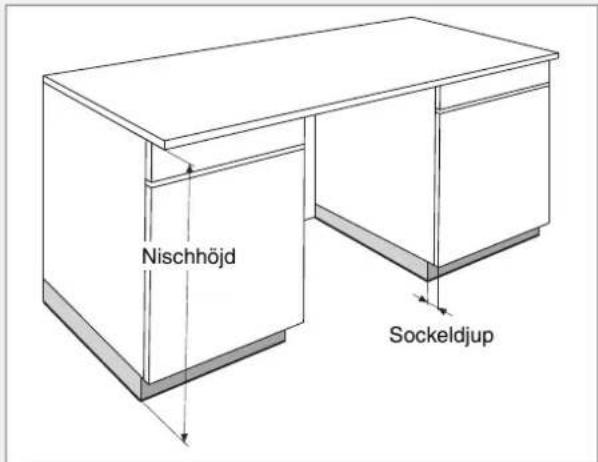

Inställning av sockeln (endast om man har sparkplåt som tillbehör)

Diskmaskinen levereras med en eller två sparkplåtar beroende på modell. Tabellen visar vilken sparkplåt du ska använda beroende på vilken nischhöjd och sockeldjup du har.

	Sockeldjup(mm)Nischhöjd(mm)
							10090807060504030
							LLLN/AN/AN/AN/AN/A820
							LLLLN/AN/AN/AN/A830
							LLLLLLLLL840
							HHHN/AN/AN/AN/AN/A850
							HHHHN/AN/AN/AN/A860
							HHHHHHHH870

L Låg sparkplåt (höjd=90 mm), Artikelnummer 80 735 66

H Hög sparkplåt (höjd=120 mm), Artikelnummer 80 735 67

N/A Rekommenderas inte med avseende på det estetiska utseendet.

Nischhöjd Sockeldjup

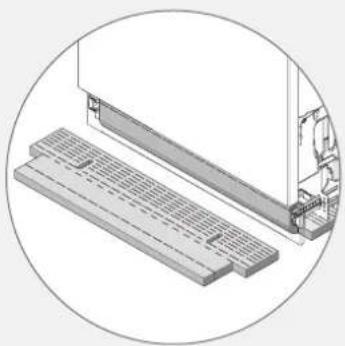

Ställ in rätt sockeldjup så här

(Gäller inte alla modeller)*

Läs kapitel Felsökning innan du kontaktar service. Anteckna uppgifterna på typskylten som sitter på höger insida av diskmaskinen. Notera artikelnummer (1) och serienummer (2).

		FördiskarTillval	Purogdisk(°C)	Antalsköljar	Sistasköljtemperatur(°C)	Förbrukningsvärden1)
						Kalltvatten2)		Varmtvatten3)		Vattenförbrukning(liter)
						Disktid(catim:min)	Energi(cakWh)	Disktid(catim:min)	Energi(cakWh)
										130,72:101,32:2
										191,03:001,53:1
										180,82:251,52:5
										100,10:200,20:2
Eco Ecodisk4)	8-									10,450,63:050,8
										30,010:060,010:

1) Förbrukningsvärdena varierar beroende på temperatur på inkommande vatten, rumstemperatur, lastmängd, valda tilläggsfunktioner med mera.
2) Anslutningtillkallvattenca15°C.
3) Anslutningtillvarmvattenca60°C.
4) Detta diskprogram är den standarddiskcykel som informationen för energimärkningen bygger på, är avsett för diskning av normalt smutsat gods och är det effektivaste programmet när det gällerkombineradenergi-ochvattenförbrukning.

Egna noteringar

Egna noteringar

Snabbguide

1.

Skölj inte disken under rinnande vatten innan du lastar in den i diskmaskinen. Skrapa bara bort större matrester innan du lastar diskmaskinen.

2.

Kontrollera att spolarmarna kan rotera fritt

Kontrollera även att vattenkranen är öppen.

3.

Diskmedelsfacket har ett mindre fack för fördisk och ett för huvuddisk. (Se sidan 7.)

4.

Tryck på huvudströmbrytaren och stäng luckan

5.

Kontrollera/Dosera spolglansmedel och salt

Fyll på salt och spolglansmedel för att få ett bra disk- och torkresultat. (Se sidan 4.)

Indikering för påfyllning av salt.

Indikering för påfyllning av spolglansmedel.

6.

Välj program och eventuella tillval

(Se sidan 7.)

Normaldisk är ett kraftfullt vardagsprogram med maximal sköljeffekt. Det ger dig ett utmärkt disk- och torkresultat.

7.

Tryck på Start

ASKO
