BRUKSANVISNING D5458 SOF ASKO

TackförattniharvaltdenhärkvalitetsproduktenfrånASKO.

Vihoppasattdenkommerattmotsvaradinaförväntningarochuppfylladinabehovunder mångaårframöver. Skandinaviskdesignärenkombinationavrenalinjer, vardagsfunktionalitetochhögkvalitet. Detärkännetecknenförallavåraprodukteroch anledningentillattdeärsåuppskattadevärldenöver.

Förattfåbästamöjliganyttaavernyadiskmaskin, rekommenderarvierattläsa bruksanvisningeninnannianvänderdiskmaskinen.Informationomhurmanundvikerföljder förmiljönlämnasocksäibruksanvisningen.

Innehåll

	3Innan du diskar första gången		26Felsökni
Läs igenom bruksanvisningen	3		29Informati
Var försiktig med vissa material	3	Energimärkning	29
Kontrollera vattnets hårdhetsgrad	3	Dosering vid test	29
Programskylt	3	Lastning av diskmaskinen	29
	4Säkerhetsanvisningar		30Teknisk
Allmänt	4	Information om energimärkning	30
Installation	4	Tekniska uppgifter	30
Vinterförvaring/transporter	4		31Installati
Överfyllnadsskydd	4	Säkerhetsanvisningar	31

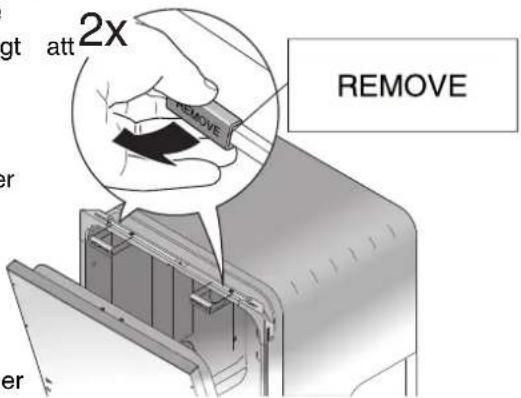

Rengöring	4	Transportskydd för luckan	31
Förpackningsmaterial	4	Förslag hur diskmaskinen kan placeras	32
Skrotning	4
	5Barnsäkerhet	Justera höjden och skjut diskmaskinen på plats	32
Barnsäker disk	5	Anslutning till avlopp	33
Aktivera barnsäkerhetslås	5	Anslutning till vatten	34
Aktivera barnspärr (knapplås)	5	Anslutning till el	34

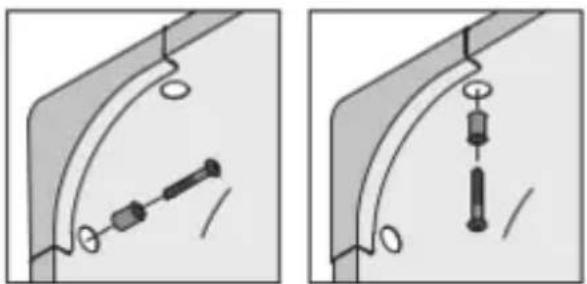

	6Diskmaskinens delar	Skruva fast diskmaskinen	34

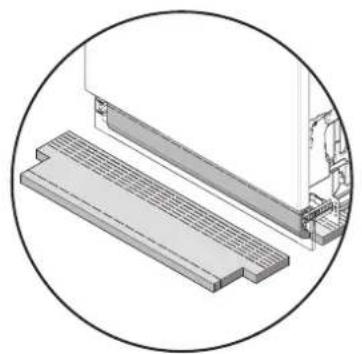

	7Diskkorgarna	Instalining av sockeln (endast om man har sparkplåt som tillbehör)	35
	9Panelen	Stell in rätt sockeldjup så här	35
	10Doseragen
	11Diska ekonomiskt		37Service
	12Ömtåligt diskgods		40Snabbgu
	13Diska
Fyll korgarna rätt	13
Dosera diskmedel	13
Välj program	14
Välj tillval	16
Tryck på Start/Stop	16
Efter disken	17
	18Inställningar
	21Skötsel och rengöring
	24Spolglansmedel
	25Salt
Fyll på salt	25

Innan du diskar första gången

Läs igenom bruksanvisningen

Läs igenom bruksanvisningen innan du börjar använda diskmaskinen, särskilt kapitlen Säkerhetsanvisningar, Barnsäkerhet och Diska.

Var försiktig med vissa material

Läs kapitlet Ömtåligt diskgods innan du diskar porslin med oglaserad dekor eller andra husgeråd av plast, trä eller kristall som du är rädd om.

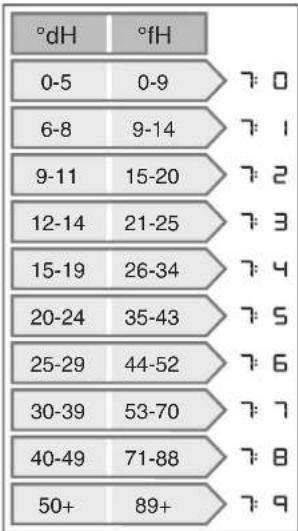

Kontrollera vattnets hårdhetsgrad

Kontakta vattenverket i din kommun för att få reda på vilken hårdhetsgrad vattnet har. Det har betydelse när du ställer in avhärdaren, se kapitel Inställningar. Innan du börjar diska måste du också fylla på salt, se kapitel Salt. Efter att du har ställt in avhärdaren, dosera disk- och spolglansmedel som om du har mjukt vatten.

Programskylt

Med vissa diskmaskiner följer programskyltar på olika språk. Montera programskylten med önskat språk på luckans ovansida.

• Läs och spara bruksanvisningen!
• Använd inte diskmaskinen till något utöver det anges i denna bruksanvisning.
• Belasta inte diskmaskinsluckan eller diskkorgarna med något utöver diskgods.
• Lämna inte diskmaskinsluckan i öppet läge efter det kan utgöra en snubbelrisk.
• Använd endast maskindiskmedel!
• Placera knivar och andra vassa föremål så inte skadar personer eller diskmaskinen.
• Maskinen är inte avsedd att användas av per (även barn) som är fysiskt eller psykiskt handikappade eller saknar erfarenhet och kunsk Sådana personer måste få instruktion av den som har ansvaret för deras säkerhet, hur mas ska användas.
• Barn måste övervakas så att de inte leker med diskmaskinen.
• Skadad nätkabel får endast bytas av behörig fackman.

• Den här diskmaskinen ska användas i hushåll eller liknande såsom:

• personalkök i butiker, på kontor eller andra arbetsmiljöer.

• bondgårdar.
• av gäster på hotell, motell och andra typer av inkvarteringsmiljöer.
• bed & breakfast-hotell.

- Placera aldrig diskgods med lösningsmedelsrester i diskmaskinen på grund av explosionsrisken. Disk som innehåller aska, vax och smörjfett får heller inte diskas i diskmaskinen.

Rengöring

När du gör rent kanten runt luckan ska du endast aerända en lätt fuktad trasa. Spruta inte med duschflaska! Vatten kan tränga in i låset och komma

kontakt med de elektriska komponenterna.

Förpackningsmaterial

Källsortera enligt din kommuns rekommendationer.

Skrotning

• När diskmaskinen tjänat ut och ska skrotas ska dgenast göras obrukbar. Dra ur kontakten och klipp soner av sladden så kort som möjligt.
• Diskmaskinen är tillverkad och märkt för återvinning.
• Kontakta din kommun för information om var och person hur din diskmaskin skall återvinnas på rätt sätt.

Installation

Se kapitel Installation.

Vinterförvaring/transporter

• Förvara diskmaskinen frostfritt.
- Undvik långa transporter vid stark kyla.
- Transportera diskmaskinen upprätt eller liggande på rygg.

Överfyllnadsskydd

Överfyllnadsskyddet startar utpumpning och stänger av vattenintag om diskmaskinens vattennivå stiger över den normala. Om skyddet utlöses, stäng av vattentillförseln och ring efter service.

Barnsäkerhet

Barnsäker disk

• Använd knivkorgen, alternativt knivställ, för alla långa/vassa föremål.
• Stäng alltid luckan och sätt genast igång programmet när du fyllt på diskmedel.
• Håll barn borta från diskmaskinen när den är öppen. Det kan finnas diskmedelsrester kvar!
• Låt inte barn använda eller leka med diskmaskinen. Var särskilt aktsam när luckan är öppen.

WARNING!

Akta barnen - maskindiskmedel är frätande!

Förvara disk- och spolglansmedlet oåtkomligt för barn! Om någon svalt maskindiskmedel, ge genast dryck, ett till två glas mjölk eller vatten. Försök inte framkalla kräkning. Kontakta läkare! Om någon fått maskindiskmedel i ögonen, skölj (minst 15 minuter) i rikligt med vatten.

Aktivera barnsäkerhetslås

(endast vissa modeller)

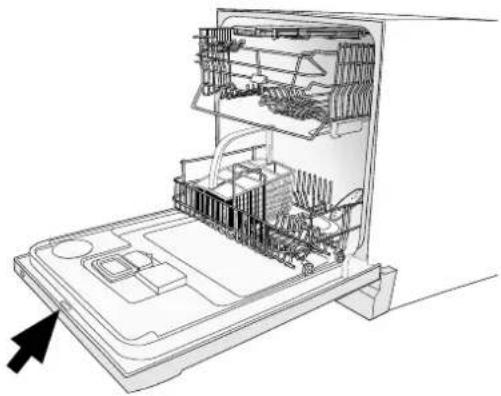

För att barn inte ska kunna öppna luckan på maskinen finns det ett barnsäkerhetslås. Aktivera barnsäkerhetslåset, genom att trycka in handtagsluckan och vrid skruvspåret (finns uppe i vänstra hörnet) till vertikalt läge med en skruvmejsel. För att kunna öppna luckan måste du trycka den vita plastspärren (se bild nedan) åt vänster samtidigt som du trycker handtagsspärren uppåt. Återställ genom att vrida tillbaka skruvspåret till horisontellt läge.

Aktivera barnspärr (knapplås)

För att förhindra att barn startar diskmaskinen kan man aktivera en barnspärr (knapplås), se kapitel Inställningar.

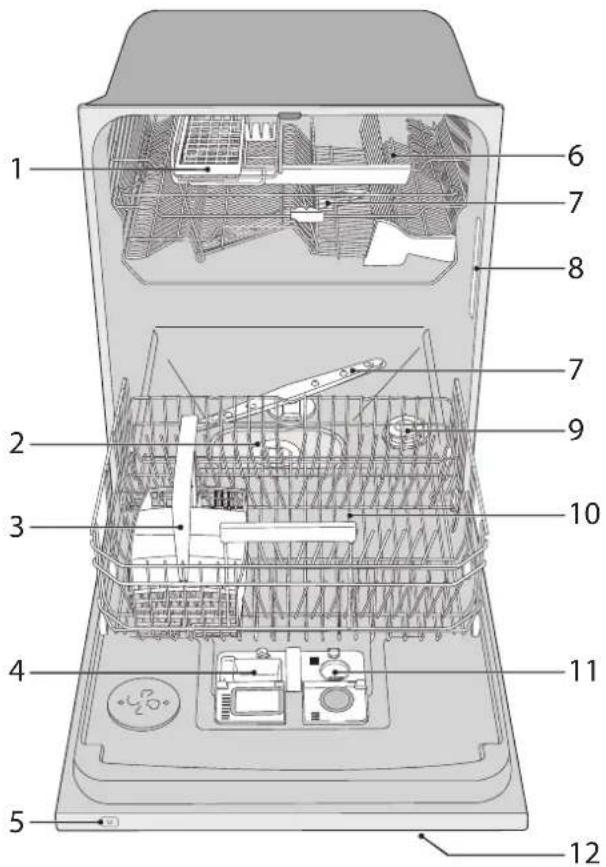

Diskmaskinens delar\*

1. Knivkorg
2. Silar
3. Bestickskorg
4. Diskmedelsfack
5. Huvudströmbrytare
6. Överkorg
7. Spolarmar
8. Typskylt
9. Saltbehållare
10. Underkorg
11. Behållare för spolglansmedel
12. Panel

Diskkorgarna\*

Överkorg

1. Vinglashylla
2. Handtag
3. Knivstopp
4. Spolarm
5. Låshandtag för överkorg

Höjning av överkorg

1. Dra ut överkorgen.
2. Ta tag i överkorgens sidor med båda händerna och lyft upp den.

Sänkning av överkorg

1. Dra ut överkorgen.
2. Dra ut de två läshandtagen (5) på vardera sida fö sänka överkorgen.

Underkorg

1. Fällbart tallriksstöd
2. Främre fäste för tallriksstöd (används för tallrikar med en diameter större än 25 cm)
3. Handtag

Knivkorg

1. Korg
2. Knivstöd

Diskkorgarna\*

Bestickskorg

a

Bestickskorg med lock

a

Placering av lock för bestickskorg (i överkorgen)

Locket på bestickskorgen kan tas av och exempelvis användas som extra bestickskorg i överkorgen, se

a

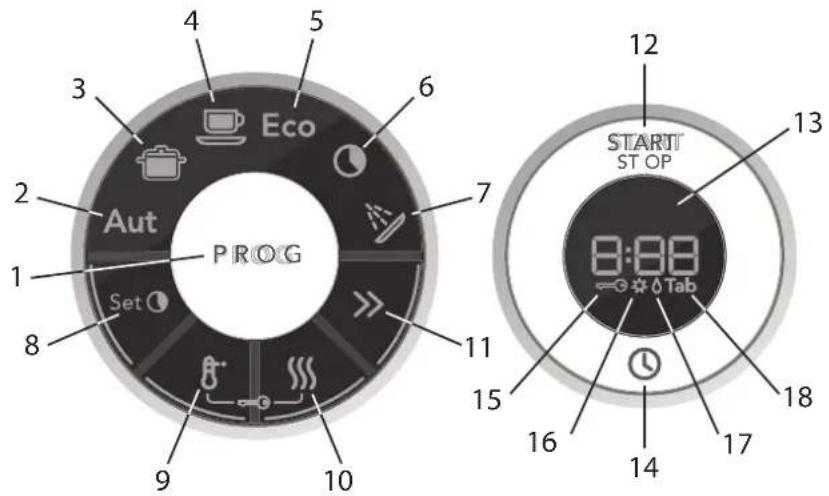

Panelen har sensorknappar med ljudsignal för bekräftelse (se kapitel Inställningar).

Eco Aut PROG 1 2 3 4 5 6 7 8 Set 9 10 11 11 15 12 STARTT STOP 8:88 Tab 13 16 14 17 18

Lång torkning10.Programväljare1.

Tidsbesparing11.Autodisk2.

Start/Stop12.Grytdisk3.

Display13.Normaldisk4.

Fördröjd start14.Ecodisk5.

1. 15.TiBapnsgräm (knapplås)

2. 1. Andipætningför salt

3. Välj tid (för programmet Tidsprogram)

4. Hög temperatur

5. Indikator för spolglansmedel

6. TAB (3in1/ Kombimedel)

OBS!

- Håll sensorknapparna rena och fria från fett. Torka av dem med torr eller lätt fuktad trasa. Använd aldrig rengöringsmedel – det kan repa ytan. Stäng av diskmaskinen med huvudströmbrytaren vid rengöring sensorknapparna för att undvika ofrivilliga knapptryckningar.

Doseraren

1 2 3 max 4 5

1. Fack för fördiskmedel
2. Fack för huvuddiskmedel
3. Behållare för spolglansmedel
4. Lock för diskmedelfack
5. Lock för spolglansmedel

Diska ekonomiskt

Diska bara full maskin

Vänta med diskningen tills diskmaskinen är full, så sparar du energi. Använd programmet Avspolning för att skölja diskgodset om du får problem med lukt, medan du väntar på att diskmaskinen skall bli full.

Diska med lägre temperatur

Är disken bara lätt smutsad kan du i vissa program välja en lägre temperatur. Se vidare under avsnittet Välj tillval i kapitel Diska.

Välj program med Kort torkning

För att spara energi, använd Kort torkning. Du får ett bättre torkresultat om du efter avslutat program ställer luckan lite på glänt.

Skölj inte under rinnande vatten

Skrapa bara bort större matrester innan du lastar diskmaskinen.

Välj miljöanpassat diskmedel

Läs miljödeklarationerna på förpackningen!

Anslut till kallt vatten...

Om du värmer upp din fastighet med olja eller el.

Anslut till varmt vatten (max 70 °C)...

Om du använder exempelvis fjärrvärme, solceller eller bergvärme för uppvärmning av din fastighet. Genom att välja varmvattenanslutning sparar du disktid och minskar diskmaskinens konsumtion av elenergi.

Ömtåligt diskgods

En del husgeråd tål inte att maskindiskas. Detta kan bero på flera saker. Vissa material tål inte stark värme, andra kan skadas av maskindiskmedlet.

Ömtålig dekor

Porslin med dekor som ligger ovanpå glasyren (godset känns då strävt) bör inte maskindiskas.

Kristall/ glas

Placera föremålen så att de inte stöter samman under diskningen. Använd lägsta möjliga disktemperatur och kortast möjliga program. Välj Kort torkning. Antika och mycket ömtåliga föremål bör inte diskas i diskmaskin.

Glas som maskindiskas i höga temperaturer kan med tiden få en grå slöja som inte går att få bort. Diska finglasen med låg temperatur och låg dosering av diskmedel.

Silver

Föremål av silver och rostfritt bör inte komma i beröring med varann, eftersom silvret då kan missfärgas.

Bestick med klistrade handtag

Vissa typer av lim tål inte maskindisk. Handtagen kan i sådana fall lossna.

Trä

Träföremål bör endast maskindiskas om de är märkta Maskindisk.

Aluminium

Aluminium kan mattas av maskindisk.

Aluminiumkastruller av god kvalitet kan dock maskindiskas, även om man får räkna med en minskad högglans.

Plastföremål

Undvik att diska plastföremål som inte tål höga temperaturer.

Diska

Här följer en steg-för-steg-instruktion som hjälper till bästa möjliga diskresultat.

Fyll korgarna rätt

Skölj inte disken under rinnande vatten in lastar in den i diskmaskinen. Skrapa bara större matrester innan du lastar diskmaskinen.

Se kapitel Ömtåligt diskgods, om du vill diska som kan vara ömtåliga.

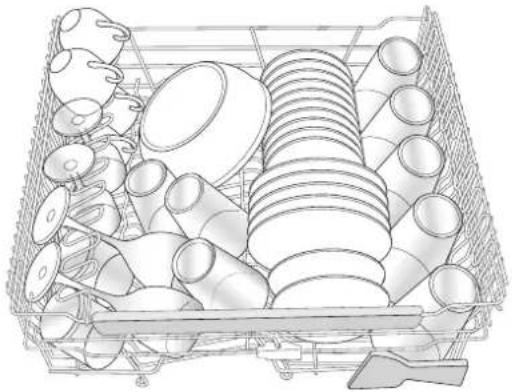

Överkorgen och knivkorgen

Placera glas, koppar, skålar, assietter och fat i överkorgen. Vinglas ställs i vinglashyllan om såd finns. Placera vassa knivar i den speciella kniv är placerad högst upp i diskmaskinen, eller i till höger om sådant finns.

OBS!

Vänd alla smutsiga ytor inåt och nedåt!

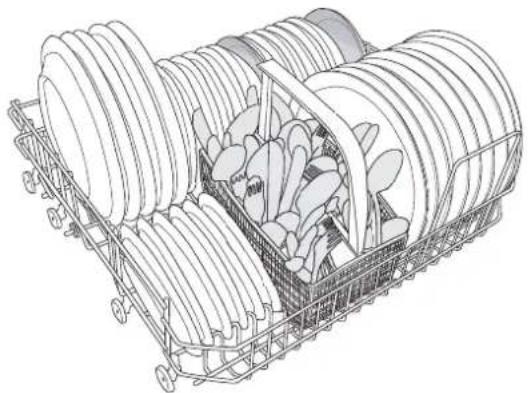

Placera tallrikar, assietter, uppläggningsfat, kastruller och bestick (i bestickskorgen) i underkorgen. Fäll de fällbara tallriksstöden vid diskning av kastruller.

Ställ besticken med skaften nedåt, förutom vassa kniva och så spridda som möjligt. Se till att skedar inte i varandra. Bestickskorgen placeras i underkorgen.

WARNING!

föremål Knivar och andra spetsiga föremål måste ställas med spetsen nedåt i bestickskorgen eller läggas horisontellt i övriga korgar.

Placera inte bestick av olika material, till exempel sil ant och rostfritt, i samma fack (risk för fläckar). org som Bestickskorgen har en fällbar lucka i mitten för nivstallet småprylar, eller smala skaft, som till exempel elvispar.

2 Kontrollera att spolarmarna kan röra sig fritt

3 Dosera diskmedel Diskmedel skall doseras hårdhetsgrad.

Följ doseringsanvisningarna på diskmedelsförpackningen. Diskmaskinen är utrustad med en avhärdare, dosera därför som om du har n vatten.

Överdosering av diskmedel kan försämra diskresultatet och medför dessutom en extra belastning för miljön.

Häll diskmedlet i diskmedelsfacket. Det finns ett fack för fördisk och ett för huvuddisk, se kapitel Doserare Om inte tabletter används, dosera en mindre del av diskmedlet i facket för fördisk. Kontakta

diskmedelstillverkaren om du har frågor rörande diskmedel.

WARNING!

Akta barnen - maskindiskmedel är frätande!

OBS!

Använd endast maskindiskmedel! Handdiskmedel får inte användas eftersom skumbildningen hindrar diskmaskinens arbete.

Diskmedelstabletter

Dela tabletten i två delar om locket till doseraren är att stänga. Det finns risk att diskmedlet inte doseras

Diska

riktigt om locket är spänt och inte kan öppnas sätt.

OBS!

Diskmedelstabletter rekommenderas inte i korta program (under 75 minuter). Använd då istället eller flytande maskindiskmedel.

3in1/ Kombimedel

Läs noga anvisningarna för dessa produkter. Är oklart, kontakta diskmedelstillverkaren.

4 Tryck på huvudströmbrytaren och stäng luckan

Välj program

Tryck en eller flera gånger på Programväljaren tills önskad programsymbol lyser.

Aut Autodisk

Diskmaskinen känner av hur smutsig disken är och tillval.

anpassar vattenförbrukning och temperatur därefter.

Vid nyinstallation behöver programmet köras fem gång innan det helt anpassat sig och ger bästa resultat.

Grytdisk

Program för hårt smutsad disk som till exempel

kastruller, grytor och gratängformar. Om diskmaskinen

inte fylls av sådan disk, kan du fylla på med tallrikar och

så vidare.

Normaldisk

Använd för att diska normalt smutsad och även intorl disk med tallrikar, uppläggningsfat, koppar och glas med mera.

pulver-

ECO Ecodisk

Använd då du vill spara elenergi. För normalt smutsa disk nagot

Tidsprogram

Programmet anpassar sig till angiven varaktighet eller sluttid. För det här programmet är det viktigt att väl efter diskens smutsighet.

Lätt smutsad disk0:30-1:15

Normalt smutsad disk1:30-2:00

Hårt smutsad disk2:15-3:00

För att ställa in programtiden, se under avsnittet Välj tillval.

Avspolning

För att skölja diskgodset, medan du väntar på att diskmaskinen skall bli full.

Diska

Programtak

13-260,7-1,01:40-2:40Φ3-1,61:50-2:50652-455-651-3-A

		Fördiskar ThlvalRödigkam (°C)		Antal sköljar	Sista sköljtemperatur (°C)	Förbrukningsvärden1)
						Kallt vatten2)		Varmt vatten3)
						Disktid (ca timmar:minute)	Energi lca kWh	Disktid (ca timmar:minute)	Energi lca kWh	Vattenförbrukning (liter)
Aut										13-260,7-1,01:40-2:4
Grytdisk	-	2	55	3	60	3:15	1,3	3:00	0,7	18
Normaldisk4)	-	0	60	2	60	2:55	1,0	2:35	0,7	11
Normaldisk	8	2	65	3	65	2:30	1,6	2:20	1,0	20
Eco Ecodisk	-	1	55	2	55	2:40	1,0	2:20	0,6	12
Tidsprogram	-	0-2	max. 65	2-3	max. 65	0:30-3:00	0,6-1,6	0:30-3:00	0,4-1,2	10-19
Avspolning	-	0	-	1	-	0:06	0,01	0:06	0,01	3

1) Förbrukningsvärdena varierar beroende på temperatur på inkommande vatten, rumstemperatur, lastmängd, valda tilläggsfunktioner med mera.
2) Anslutning till kallvatten ca 15 °C.
3) Anslutning till varmvatten ca 60 °C.
4) Detta diskprogram är den standarddiskcykel som informationen för energimärkningen bygger på, är avsett för diskning av normalt smutsat gods och är det effektivaste programmet när det gäller kombinerad energi- och vattenförbrukning.

Diska

C Välj tillval

För att välja ett tillval tryck på någon av tillvalsknapparna. Fältet vid knappen lyser na tillvalet är aktiverat. Vilka tillval du kan välja va mellan programmen.Närdustartat programmet sparas

de tillval du gjort till nästa gång du kör samma1 Undantag är tillvalet Födröjd start.

Fördröjd start

Vid val av Fördröjd start kommer diskmaskinen att sta 1-24 timmar efter det att du har tryckt på knappen Start/Stop.

1. prögräm. en gång på knappen för att aktivera Fördn start. Tryck flera gånger eller håll in knappen för ställa in önskat antal timmar.

2. Tryck på Start/Stop, diskmaskinen räknar ner med att timma åt gången och startar vid vald fördröjning kan Tryck och håll in Start/Stop i fem sekunder om du man avbryta tillvalet Fördröjd start.

Set Ⓚ välj tid

Tryck flera gånger eller håll in tillvalsknappen ställa in önskad programlängd för Tidsprogram. välja programlängd från 30 minuter upp till 3

Hög temperatur

Aktivera detta tillval om du önskar ett förbättrat G diskresultat. Maskinen arbetar då med en högre p temperatur i huvuddisken. Tillvalet kan inte aktiveras om tillvalet Tidsbesparing är valt.

Önskar du den lägre temperaturen, tryck så att knappen släcks.

Du kan variera temperaturerna enligt nedan:

Eco

55 °C/ 70 °CGrytdisk:

60 °C/ 65 °CNormaldisk:

55 °C/ 60 °CEcodisk:

OBS!

Glöm inte att trycka på knappen Start/Stop för att sl programmet.

Tryck på Start/Stop

fälket Displayen blinkar tre gånger med återstående tid för att indikera att programmet är startat.

Stäng luckan ordentligt, annars startar inte diskmaskinen. Displayen visaEom luckan är öppen.

OBS!

Om maskinen inte startas inom 2 minuter efter senas knapptryckning återgår den till att visa senast körda program.

Lång torkning

Tack vare en förhöjd temperatur i sista skölj och en längre torkfas förbättras torkresultatet om du aktiverar tillvalet Lång torkning. Energiförbrukningen blir då lätt förhöjd. Tillvalet kan väljas i alla program förutom Tidsprogram och Autodisk. Tillvalet kan inte aktiveras om tillvalet Tidsbesparing är valt.

Önskar du ett program med Kort torkning, tryck så att fältet vid knappen släcks.

>> Tidsbesparing

Detta tillval reducerar programtiden, men förbrukar mer energi och vatten. Tillvalet kan väljas i Grytdisk eller Normaldisk.

Diska

Återstående tid

När du valt program och tillval, visas hur lån programmet tog förra gången det kördes. När diskmaskinen visar displayen hur lång tid som av programmet. En uppdatering av återstående sedan efter uppvärmning av sista skölj.

Tiden kan variera något från gång till gång bero på temperatur på inkommande vatten, diskmängden omgivningens temperatur med mera.

Under tiden som programmet körs, räknas tiden och den tid som återstår av programmet visas displayen. Återstående tid visas till exempel som vilket alltså innebär att 1 timma och 15 minuter av programet.

OBS!

Återstående tidvisning kan i den första körningen varje program vara något missvisande, eftersom diskmaskinen gör en uppskattning av tiden. Vid körningen av respektive program utgår diskmaskin från den tid programmet tog vid föregående kör

Om du vill avbryta eller byta program

För att inte komma åt och avbryta programmet varje misstag måste du trycka och hålla in Start/Stop i fem sekunder, om du vill byta program sedan du startat diskmaskinen. Fyll på nytt diskmedel om luckan till doserarens diskmedelsfack öppnats. Välj därefter ett nytt program och tryck på Start/Stop.

Vill du stoppa i mer disk?

g töppna luckan. Diskmaskinen stannar automatiskt. Ställ du installaten, stäng luckan och diskmaskinen fortsätter då åteletår slutade.

Om diskmaskinen stängs av med huvudströmbrytaren eller vid strömavbrott

enne diskprogrammet inte är avslutat fortsätter det avbrutna programmet när diskmaskinen får ström igen.

OBS!

Under torkningen avbryts programmet om strömmen 1:15 stångs av eller om luckan är öppen i mer än 2 i återstår

8 Efter disken När programmet displayen.

Pögramslut indikeras även genom en ljudsignal. Se kapitel Inställningar beskrivs hur du ändrar denna andra funktion.

När diskmaskinen är färdig, drar den endast viloström Stäng av diskmaskinen med huvudströmbrytaren om du vill bryta strömmen helt. Stäng av vattenkranen e

arje användning.

Inställningar

Gör så här för att öppna menyn för inställningar:

Stäng av diskmaskinen med huvudströmbrytaren. Vänta cirka fem sekunder.1.

1. Tryck sedan på huvudströmbrytaren igen. Vänta tills siffrorna i displayen till höger tänds upp nästa steg.

+ 3. Inom fem sekunder, tryck och håll in Programväljaren (invänta ljudsignal för bekräftelse på kning) och tryck därefter direkt in knappen Lång torkning, utan att släppa Programväljaren.

Håll knapparna intryckta tills symbolerna för programmen Autodisk och Avspolning börjar blinka TIPS!

Var noga med att trycka exakt på symbolerna, för att inte samtidigt komma åt och aktive de andra knapparna. Prova igen om du inte lyckas första gången med att öppna menyn få

Du kan nu göra följande inställningar:

	KnapptryckAlternativ	BeskrivningInställning
(Av)	Barnspärr(knapplås)	För att förhindra att barn startar diskmaskinen kan man aktivera en barnspärr (knapplås).
(På)

Tryck samtidigt ned knapparna Hög temperatur och Lång torkning för att tillfälligt avaktivera knapplåset när du vill starta diskmaskinen. Knapplåset slås sedan automatiskt på igen efter 2 minuter.

Tryck på Start/Stop för att gå lagra inställningsvärdet och gå vidare till nästa inställning.

Om du inte vill göra fler inställningar, tryck upprepade gånger på Start/Stop för att stega dig ig menyn för inställningar.

Inställningar

			BeskrivningInställningAlternativKnapptryck
PROG	2: 0 (Av)	Ljudsignalvolym	Diskmaskinen talar via en ljudsignal om när program- met är klart eller om ett fel har uppstått.
	2: 1 (Låg)
	2: 2
	2: 3
	2: 4 (Hög)
STARTSTO	Tryck på Start/Stop för att gå lagra inställningsvärdet och gå vidare till nästa inställning.
PROG	3: 0 (Av)		Signalen ger bekräftelse på en knapptryckning.Knappl
	3: 1 (Låg)
	3: 2
	3: 3
	3: 4 (Hög)
STARTSTOP	Tryck på Start/Stop för att gå lagra inställningsvärdet och gå vidare till nästa inställning.
PROG	4:- 1 (Låg)		Justering av kontrasten i displayen.LCD kontrast
	4: 0
	4: 1
	4: 2
	4: 3 (Hög)
STARTSTO	Tryck på Start/Stop för att gå lagra inställningsvärdet och gå vidare till nästa inställning.
PROG	5: 0 (Av)		Inställning för dosering av spolglansmedel.Spolglansme
	5: 1 (Låg dosering)
	5: 2
	5: 3
	5: 4
	5: 5
	5: 6 (Hög dosering)
STARTSTO	Tryck på Start/Stop för att gå lagra inställningsvärdet och gå vidare till nästa inställning.

Inställningar

			BeskrivningInställningAlternativKnapptryck
PROG[AZSZ]	6: 0(Av)	TAB(3in1/ Kombimedel)	Vid användning av så kallade 3in1/ Kombimedel kan du aktivera denna inställning. Diskprogrammen anpassas då automatiskt så att bästa möjliga disk- och torkresultat alltid erhålles. Avaktiverar du inställ- ningen återgår diskmaskinen till ordinarie funktion i alla program.Om inställningen är aktiverad behöver man inte fylla på spolglansmedel eftersom tillvalet stänger av do- seringen för spolglansmedel. Den sänker även do- seringen av salt i avhärdaren.OBS!För att erhålla ett gott diskresultat är det mycket viktigt att undersöka vilket slags diskmedel eller kombiprodukt det handlar om! Läs noga på disk- medelsförpackningen hur diskmedlet ska använ- das. Bruksanvisning eller upplysningar på förpack- ningen måste beaktas!
	6: 1(På)
STARTSTO	Tryck på Start/Stop för att gå lagra inställningsvärdet och gå vidare till nästa inställning.
PROG	7: 0(Mjukt vatten)	Vattenhårdhet	Du som har diskmaskin med avhärdare kan behöva ändra inställningen på den beroende på vattnets hårdhetsgrad. Kontakta vattenverket i din kommun för att få reda på vilken hårdhetsgrad vattnet har. Vattnets hårdhet anges i följande skalor: Tyska hårdhetsgrader (°dH) och franska hårdhetsgrader (°fH). 0=låg vattenhårdhet.
	7: 1
	7: 2
	7: 3
	7: 4
	7: 5
	7: 6
	7: 7
	7: 8
	7: 9(Hårt vatten)
STARTSTOP	Tryck på Start/Stop för att gå ur menyn för inställningar.

Skötsel och rengöring

Diskmaskinens innerbehållare är tillverkad av rostfritt1. Vrid handtaget moturs ett varv.

stål och hålls ren genom normal användning. Om du

har kalkhaltigt (härt) vatten kan det dock bildas

kalkavlagringar i diskmaskinen. Kör i så fall programmet

Normaldisk med hög temperatur med två matskedar

citronsyra i diskmedelsfacket (utan disk i maskinen).

1x

1. Lyft rördelen rakt upp med handtaget. Avlägsna sedan grovsilen för att kunna rengöra rördelen.
2. Plocka bort och rengör finsilen.
3. Återmontera i omvänd ordning. Kontrollera att kanterna tätar ordentligt när du sätter tillbaka finsiler

Grovsilen

I grovsilen samlas större matrester, som inte utan vidare kan passera avloppspumpen. Töm grovsilen vid behov.

1. Lyft grovsilen rakt upp med hjälp av handtaget.

2. Töm grovsilen. Glöm inte att sätta tillbaka den!

3. Lås fast silen genom att vrida handtaget medurs stoppläge. Handtaget ska peka rakt ut från diskmaskinen.

Finsilen

Det som samlas på finsilen spolas automatiskt av vid varje diskomgång. Finsilen och dess rördel bör ändå rengöras ett par gånger om året.

1x

OBS!

Diskmaskinen får inte användas utan att silen är monterad!

Diskresultatet kan påverkas om grovsilen inte är rätt monterat.

Skötsel och rengöring

Avloppspumpen

Pumpen kan nås inifrån diskmaskinen.

1. Gör diskmaskinen strömlös genom att dra ut stickkontakten ur vägguttaget!

2. Ta bort grovsilen och rördelen.

3. Ta bort den lilla gula passbiten till vänster i bottenbrunnen (se bild nedan).

OBS!

Glöm inte montera tillbaka passbiten.

Undre spolarm

Hål och lagringar kan ibland bli igensatta.

1. Dra den undre spolarmen rakt upp för att lossa

2. Peta bort skräpet med en nål eller liknande. Spolarmarna har även hål på undersidan.

3. Genom att sticka in fingret i hålet kommer du åt att snurra pumpvingen och ta bort eventuella stopp.

4. Montera tillbaka passbiten och silarna.

5. Sätt i stickkontaken i vägguttaget.

Övre spolarm

1. Dra ut korgen.

2. Skruva spolarmslagringen enligt bilden för att lossa spolarmen från överkorgen.

Om diskmaskinen ändå inte går att starta och ett surrande ljud hörs har överfyllnadsskyddet aktiverats.

• Stäng av vattnet.
• Dra ur stickkontakten ur vägguttaget.

• Ring service.

• Gör rent den övre spolarmen på samma sätt sor den undre.

• Sätt tillbaka spolarmen igen och skruva fast spolarmslagringen.

Skötsel och rengöring

Luckan

När du gör rent kanten runt luckan använd endast en lätt fuktad trasa (eventuellt med lite rengöringsmedel).

WARNING!

Spruta inte med duschflaska eller liknande runt lucklåset. Detta för att undvika att vatten tränger in i lucklåset och kommer i kontakt med de elektriska komponenterna.

Torkningen går snabbare om man använder spolglansmedel. När spolglansmedlet är slut och behöver fyllas på lyser ovanstående symbol i

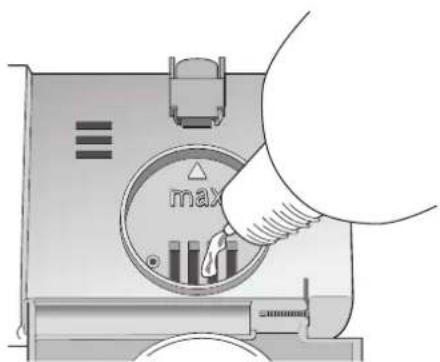

Fyll på spolglansmedel

Gör så här för att fylla på spolglansmedel:

1. Öppna locket för spolglansmedel.

1. Fyll försiktigt på spolglansmedel. Fyll endast på så mycket spolglansmedel tills det när nivån markerad med max.

1. Torka bort eventuellt överflödigt spolglansmedel runt om behållaren.
2. Stäng locket ordentligt.

OBS!

Efter påfyllning kan det dröja lite innan symbolen slocknar.

Välj dosering

Doseringen av spolglansmedel kan ställas in från 0 till 6.

Oka doseringen av spolglansmedel:

- Om diskgodset har vattenfläckar.

Minska doseringen av spolglansmedel:

• Om diskgodset har en vit/blå kladdig film.
• Om diskgodset har ränder.
• Vid skumbildning. Om man har mycket mjukt vattei kan man späda spolglansmedlet med hälften vatten.

Ställ in dosering

I kapitel Inställningar beskrivs hur du ställer in doseringen av spolglansmedel.

Salt

När saltet är slut och behöver fyllas på lyser ovanstående symbol i displayen.

Fyll på salt

Innan du använder en diskmaskin med avhärdare måste du fylla på salt i saltbehållaren. Använd grovt salt eller specialsalt för diskmaskiner.

När saltet tar slut, skruva av locket och fyll behållar med salt. Vatten behövs bara första gången! Torka r och skruva åt. Kör programmet Normaldisk med hög temperatur så att eventuellt salt i diskmaskinen sköljs bort.

OBS!

Fyll på salt precis innan du ska diska. För att inte riskera rostfläckar måste diskmaskinen sköljas ur direkt efter påfyllningen.

Gör så här första gången:

1. Skruva först bort locket enligt bilden.

2. Sätt tratten, som följer med diskmaskinen, i behållarens påfyllningshål. Häll först i ca 1 l vatten.

3. Fyll sedan på så mycket salt max 1,5 kg, after påfyllning kan det dröja lite innan symbolen behållaren blir full. slocknar.

4. Torka bort överflödigt salt, så att locket kan skruvas fast ordentligt.

5. Kör programmet Normaldisk med hög temperatur VARNING! så att eventuellt salt i diskmaskinen sköljs bort Häll aldrig maskindiskmedel i saltbehållaren. Detta leder till att avhärdaren förstörs!

Felsökning

		ÅtgärdTyp av felDisplay
F: 10		Ring service.Överfyllnad
F: 11		Se "Vatten kvar i diskmaskinen" i tabellen nedan.
F: 12		Kontrollera att vattenkranen är öppen.Vattenintagsfel
F:40		Stäng av vattenkranen och ring service.Ventilläckag

Stäng av maskinen med huvudströmbrytaren och sätt sedan på den igen för att ta bort felindikationen från

		ÅtgärderTänkbara orsakerProblem
Disken är inte ren.	Spolarmarna går inte runt.	Lyft av armarna och gör rent.
		Kontrollera att diskgods inte hindrar spolarmarna.
	Gammalt diskmedel. Diskmedel färskvara.	ändvik storförpackningar.
	Felaktig dosering av diskmedel.	Dosera efter vattnets hårdhetsgrad.Kraftig över- eller underdosering medför försämrat diskresultat.
	För svagt diskprogram.	Välj den högre temperaturen eller byt till ett kraftigare program.
	Felaktig lastning av diskmaskinen.	Täck inte porslin med stora skålar eller dylikt. Undvik att placera mycket höga glas i hörnen av korgarna.
	Glas och koppar har vält und en.	Ställdiskgedset stadigt.
	Silen är inte i rätt position.	Skruva fast silen. Se kapitel Skötsel och rengöring.
Fläckar eller slöja på diskgodset	Avhärdaren läcker salt.	Kontrollera att saltlocket är ordentligt åtskruvat. Annars ring service.
	Felaktigt inställd avhärdare.	Se kapitel Inställningar.
	Felaktigt inställd dosering för spolmas del.	Glanskapitel Spolglansmedel och Inställningar.
	Saltbehållaren är tom.	Fyll på salt. Se kapitel Salt.
	För hög temperatur och/eller för diskmedel kan orsaka så kallad på kristallglas. Detta kan tyvärr gärdas, bara förebyggas.	Diskket kristallglas i låg temperatur och dösering diskmedel med försiktighet. Kentaakta diskmedelstillverkaren.
Diskgodset har en vit/blå	Fördighöflmdosering av spolglansmedet.	Sänk doseringen. Se under kapitel Spolglansmedel och Inställningar. Om vattnet är mycket mjukt kan du eventuellt späda ut spolglansmedlet med hälften vatten.

Felsökning

		ÅtgärderTänkbara orsakerProblem
Fläckar på rostfritt eller silver.	Vissa matrester såsom senap, majörning, vinaer, salt och dressing orsaka fläckar på rostfritt stål om förning, kvar en längre tid.	Börs, bort den här sortens matrester om kaninte ska starta diskmaskinen på en gåndet Användgärnaprogrammet Avspolning.
	Allt rostfritt kan ge fläckar på sörning, de kommer i kontakt under diskning, i berörning med varann under vänn aluminium kan orsaka fläckar diskgodset.	Föremån av silver och rostfritt bör inte viograma i berörning med varann under diskningen.
Fläckar som är kvar efter diskning.	bort.	Byt till ett diskmedel med blekmedel.Läppst
Slamrande ljud vid diskning.	Disken är inte rätt placerad eller marna går inte runt.	Kontrollera att diskgodset står stadigt.Snurra på spolarmarna för att se att de går runt.
Diskmaskinen startar inte.	Knappen Start/Stop har tryckts in stund.	Törckkodch håll in Start/Stop tills display- en blinkar tre gånger med återstående tid.
		Kontrollera.Luckan är inte ordentligt stängd.
		Kontrollera.En propp/ säkring har löst ut.
		Kontrollera.Stickkontakten sitter inte i väggutt
		Kontrollera.Vattenkranen är stängd.
		Kontrollera.Överfyllnad/läckage.
	Ett surrande ljud (avloppspumpen) från diskmaskinen, som ej upphörochårring därefter service. strömmen bryts med huvudströmbryta- ren.	Störng av vattenkranen. Dra ur kontakten ochårring därefter service.
	Kontrollera att inte tillvalet Fördröjär inkopplat.	Trykartoch håll in Start/Stop i fem sekun- der om du vill avbryta tillvalet Fördröjd start.
	Programmet tar längre tid än betätgeat, 1 nästaut gåringas programmärs visas den korrigerade tiden.
	Stopp i avloppsslangen.Vatten kvar.	Loissaliskvlpsslangen där den är ansluten till diskbänkens vattenlås. Kontrolle- ra att inget skräp har fastnat. Är den konformiga delen av röret kapad så att innerdiametern är minst 14 mm?
	Veck på avloppsslangen.	Kontrollera att slangen inte har några veck eller skarpa böjar.
		Rensa grovsil och finsil.Silarna är igensatta.
	Föremål i avloppspumpen.	Rensa avloppspumpen. Se kapitel Skötsel och rengöring.

Felsökning

		ÅtgärderTänkbara orsakerProblem
	Smuts kring lister och hörn.Dålig	Gökt réntdiskaskenendiskborste och rande rengöringsmedel.
	Program med låg temperatur är der en längre tid.	Kält ett-program med en högre tur cirka 1 gång i månaden.
		Aktivera tillvalet Lång torkning.För
		Lasta diskmaskinen full.Diskmaskinen är inte spolglansmedel. Se under kapitel Spolglansmedel och Inställningar.
	Spolglansmedlet är slut eller inståför låg dosering.	Öppna dörren på glänt efter avslutat program.
		Korgarna sitter inte i rätt läge.Lukontrollgåra inte kottgastängår i rätt horison- telläge.
		Kontrollera att diskgods inte hindrar diskkorgarna från att skjutas in i rätt lä- ge.
Sensorknapparna reagerar inte på	tryck.snabbt efter du öppnat luckan.	Vänta en stund och prova igen.Du har tr
		Rengör med torr eller lätt fuktad trasa.Smi
		Se kapitel Inställningar.Barnspärr (knapplås)

Information för testinstitut

Energimärkning

EN 50242Teststandard Europa:

13Antal standardkuvert:

Normaldisk, inga tillvalDiskprogram:

Kallvatten 15 °CAnslutning:

IEC 60704-2-3Testmetod ljudmätning:

Dosering vid test

Enligt EN 50242Diskmedel:

7,5 gramFördisk:

25 gramHuvuddisk:

Enligt EN 50242Spolglansmedel:

5Spolglansmedelsdosering:

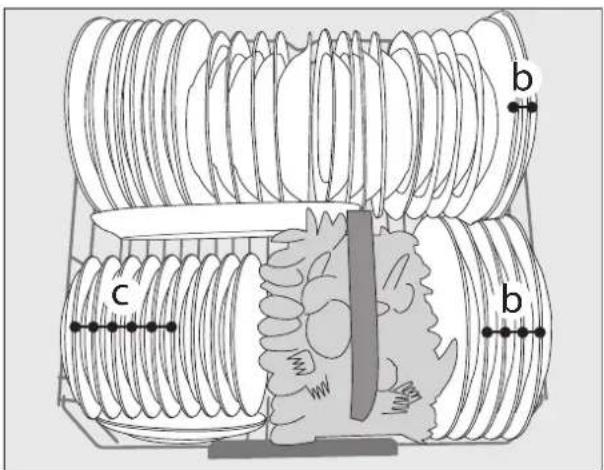

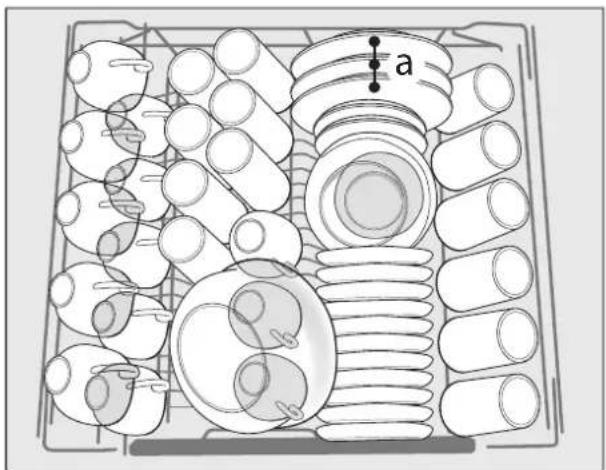

Lastning av diskmaskinen

Se till att överkorgen är sänkt till dess nedersta läge. Se kapitel Diskkorgarna.

b c b

ägga

köttfärsb

spenatc

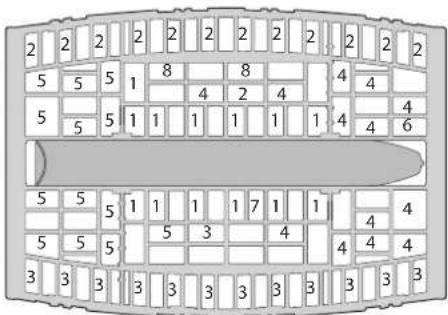

2 2 2 2 2 2 2 2 2 2 2 2 5 5 5 1 8 8 4 4 5 5 5 1 1 1 1 1 1 4 4 6 5 5 5 1 1 1 1 7 1 1 5 5 5 5 3 4 4 4 3 3 3 3 3 3 3 3 3 3 3

1. Teskedar
2. Dessertskedar
3. Soppskedar
4. Gafflar
5. Knivar
6. Serveringsbestick - gaffel
7. Serveringsbestick - såsslev
8. Serveringsbestick - skedar

Teknisk information

Information om energimärkning

Informationsblad, enligt Kommissionens delegerade förordning (EU) nr 1059/2010

ASKO

	D5458Modellbeteckning:
Antal standardkuvert:	13^1) A+Energieffektivitetsklass:
Årlig energiförbrukning (AE)	295 kWh per ^2) år): 1,04 kWhEnergiförbrukning i en standarddiskcykel (E
Effektförbrukning
o):	0,12 WFrånläge (P
i):	0,75 WViloläge (P
Årlig vattenförbrukning (AW)	2990 liter per ^3) år
Torkeffektsklass:	A^4)
Diskprogram:	Normaldisk, inga tilfVal
	175 minuterProgramtid för standarddiskcykeln:
i):	InfinitVilolägets varaktighet (T
	44 dB(A) re 1 pWLjudnivå:
	InbyggnadsproduktKonstruktion:

1) Enligt standard, EN 50242.

2) Baserad på 280 standarddiskcykler vid kallvattenanslutning och förbrukning enligt energisparläge. Den faktiska energiförbrukningen beror på hur maskinen används.

3) Baserad på 280 standarddiskcykler. Den faktiska vattenförbrukningen beror på hur maskinen används.

4) På en skala från G (minst effektiv) till A (effektivast).

5) Detta diskprogram är den standarddiskcykel som informationen för energimärkningen bygger på, är avsett för diskning av normalt smutsat gods och är det effektivaste programmet när det gäller kombinerad energi- och vattenförbrukning.

Tekniska uppgifter

Höjd:	817-875 mm
Bredd:	596 mm
Djup:	550 mm
Vikt:	52 kg
	0,03–1,0 MPaVattentryck:
	0,3–10 kp/cm^2
	3-100 N/cm^2
Elektrisk anslutning:	Se typskylt
Anslutningseffekt:	Se typskylt

1) Vikten kan variera på grund av olika specifikationer.

Installation

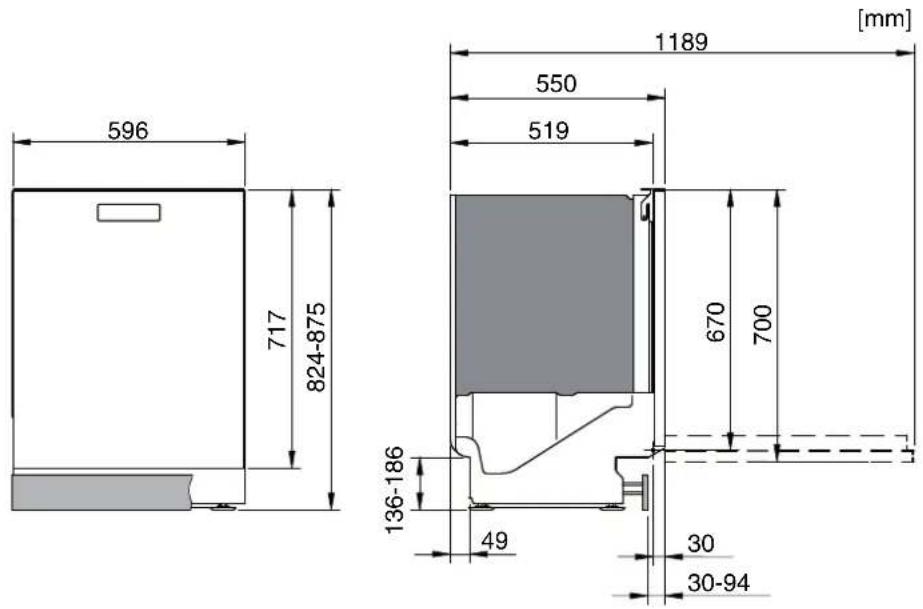

596 717 824-875 1189 550 519 670 700 136-186 49 30 30-94 [mm]

• Anslutning till el, vatten och avlopp ska utföras VARNING! en person med erforderlig kompetens.
• Installation av vatten, avlopp och el ska göras Stickkontakten måste vara urdragen eller eluttaget behörig fackman. spänningslöst under arbetet!
• Följ alltid gällande bestämmelser för vatten, avlope Transportskydd för luckan
• En felaktig eller bristfällig installation kan leda till högre förbrukning av energi, vatten och diskmedel, Glöm inte att ta bort transportskydden för luckan då packar upp diskmaskinen.

vilket kan leda till ökade kostnader och sämre diskresultat. För att minimera oljud är det viktigt anvisningarna följs.

• Var försiktig vid installationen! Använd skyddhandskar! Var alltid två stycken!
• Placera ett vattentätt skyddstråg på golvet under diskmaskinen för att förebyga eventuella vattenläckage.
• Innan du skruvar fast diskmaskinen, provkör diskmaskinen med programmet Avspolning. Kontrollera att diskmaskinen tar in vatten och tömmer. Kontrollera även att det inte förekommer några läckage vid anslutningar.

WARNING!

Stäng av vattentillförseln när du installerar diskmaskinen!

Förslag hur diskmaskinen kan placerås Fristående

Diskmaskinen kan placeras som inbyggd, helt fristå eller delvis inbyggd.

A. Inbyggd

Diskmaskinen är avsedd att byggas in under en bänkskiva. Inbyggnadsmätt framgår av bilden.

Evakueringshål för sladdar/kablar behöver inte vara större än 38 mm i diameter. Se till att evakuer kanter är jämna och inte skadar avlopp- och inloppsslangen samt elsladden.

En fristående diskmaskin måste förses med tippskydd. Ende Det består av två fästjärn, som skruvas fast enligt bi Därefter skjuter man in diskmaskinen så att fästjärnen griper om de bakre fötterna. Diskmaskinen kan nu in tippa, om den öppna luckan belastas. Om diskmaskine placeras helt fristående, bör både sidoplåtar och arbetsskiva monteras. Tillbehören kan köpas där du ingshalets köpt diskmaskinen.

413

600

WARNING!

En helt fristående diskmaskin måste förses med tippskydd.

C. Delvis inbyggd

Om diskmaskinen placeras så att någon av sidorna synlig kan en sidoplåt monteras. Tillbehör kan köpas där du köpt diskmaskinen.

Justera höjden och skjut diskmaskinen på plats

1. Montera eventuella glidfötter på diskmaskinen.

2. Börja med att mäta höjden från golvet till underkanten av arbetsbänken.

3. Mät höjden från golvet till diskmaskinens överkant.

Installation

1. Luta diskmaskinen en aning framåt och grovjus Anslutning till avlopp

den bakre foten genom att skruva ställskruven framsidan medurs för att höja eller moturs för sänka (se bild nedan). Använd en bred skruvi alternativt en mejsel med sexkantsgrepp.

på Nar avloppsslangen leds till en anslutningsnippel vid att diskbänkens vattenlås, se bild 1, observera då att meisel slangen måste fästas i höjd med diskbänkens

undersida, i annat fall kan diskvatten från diskhon rir ner i diskmaskinen. Avloppsslangen träs på ett konformat anslutningsrör vid diskbänkens vattenlås. Det konformade röret måste kapas till en invändig diameter av minst 14 mm. För fler alternativa anslutningar se bild 2 och 3.

Avloppsslangen får förlängas med högst 3 m (den tol längden på avloppsslangen får ej överstiga 4,5 m). Eventuella skarvkopplingar och skarvrör måste ha en inre diameter av minst 14 mm. Helst ska man dock ersätta avloppsslangen med en ny utan skarv.

Ingen del av avloppsslangen får ligga högre än 950 över diskmaskinens botten. Slangen får inte ledas direl till golvbrunn eller liknande. I så fall kan slangen fur

1. Justera de främre fötterna genom att vrida dem medurs för att höja eller moturs för att sänka. Slangen måste alltid mynna ut minst 350 mm över

2. Kontrollera att det är en luftspalt på minst 3 diskmaskinens botten. mellan arbetsbänkens undersida och diskmaskinens Se till att avloppsslangen inte veckar sig. överkant.

3. Skjut diskmaskinen på plats.

- Dra i avloppslangen och anslutningsröret när diskmaskinen skjuts på plats.

- Kontrollera att slangen inte har några veck eller skarpa böjar, eller att det finns något som kan skada slangarna.

OBS!

Slangen måste fästas i höjd med diskbänkens undersida.

1. Finjustera fötterna (diskmaskinen får luta högst 5 mm) och dra åt låsmuttrarna på de främre fötterna.

Om du vill placera din maskin fristående kan du hoppa över punkterna 2, 3 och 6 ovan.

Installation

Max 950 mm Min 350 mm

Bild 3

Anslutning till vatten

Använd endast den tilloppslang som levereras med diskmaskinen. Återanvänd inte gamla eller andra lösa tilloppslangar.

Det måste finnas en avstångningskran på tilloppsledningen. Avstångningskranen ska placeras lättåtkomlig, så att vattnet kan stängas av om diskmaskinen måste flyttas.

När installationen är klar, öppna avstångningskranen och låta trycket stå på en stund och kontrollera att alla anslutningar är täta.

Anslut till kallt vatten...

Om du värmer upp din fastighet med olja eller el.

Anslut till varmt vatten (max 70 °C)...

Om du använder exempelvis fjärrvärme, solceller eller bergvärme för uppvärmning av din fastighet. Genom att välja varmvattenanslutning sparar du disktid och minskar diskmaskinens konsumtion av elenergi.

Anslutning till el

Information om den elektriska anslutningen hittar du på typskylten. Dessa uppgifter måste stämma överens med einätets data.

Diskmaskin utrustad med stickkontakt skall anslutas till jordat uttag.

Vägguttaget för elanslutning ska placeras utanför installationsutrymmet för att vara lättåtkomligt efter installation av diskmaskinen. Använd ej förlångningsladd!

OBS!

Reparation och underhåll som berör säkerhet eller prestanda, skall utföras av behörig tackman.

Skruva fast diskmaskinen

(Gäller diskmaskiner som byggs in.)

Kontrollera efter fastsättning att de främre fötterna ligger an mot golve t.

Inställning av sockeln (endast om m ^st äll in rätt sockeldjup så här har sparkplåt som tillbehör) Typ A

Diskmaskinen levereras med en eller två sparkplåtar beroende på modell. Tabellen visar vilken sparkplåt du ska använda beroende på vilken nischhöjd och sockeldjup du har.

Sockeldjup (mm)Nischhöjd

(mm)	10090807060504030
	LLLN/AN/AN/AN/AN/A820
	LLLLN/AN/AN/AN/A830
	LLLLLLLLL840
	HHHN/AN/AN/AN/AN/A850
	HHHHN/AN/AN/AN/A860
	HHHHHHHH870

L

Låg

sparkplåt (höjd=90 mm), Artikelnummer 80 73566

H	Hög	sparkplåt	(höjd=120 mm),	Artikelnummer	80
	735	67

N/A Rekommenderas inte med avseende på det estetiska utseendet.

2.

Installation

Typ B

Läs kapitel Felsökning innan du kontaktar service. Anteckna uppgifterna på typskylten som sitter på höger insida av diskmaskinen. Notera typnumret (1) och serienummer (2).

TYPE 1 SERIAL NO 2

Egna noteringar

Egna noteringar

Snabbguide

1 Fyll korgarna

Skölj inte disken under rinnande vatten innan i lastar in den i diskmaskinen. Skrapa bara bort större matrester innan du lastar diskmaskinen.

4 Tryck på huvudströmbrytaren och stäng luckan

Dosera diskmedel

Diskmedelsfacket har ett mindre fack för fördisk och ett för huvuddisk.

Välj program och eventuella tillval

3 Kontrollera att spolarmarna kan rotera fritt

Tryck på Start/Stop
