BRUKSANVISNING D5644 ASKO

TackförattniharvaltdenhärkvalitetsproduktenfrånASKO.

Vihoppasattdenkommerattmotsvaradinaförväntningarochuppfylladinabehovunder mångaårframöver. Skandinaviskdesignärenkombinationavrenalinjer, vardagsfunktionalitetochhögkvalitet. Detärkännetecknenförallavåraprodukteroch anledningentillattdeärsåuppskattadevärldenöver.

Förattfåbästamöjliganyttaavernyadiskmaskin, rekommenderarvierattläsa bruksanvisningeninnannianvänderdiskmaskinen.Informationomhurmanundvikerföljder förmiljönlämnasocksäibruksanvisningen.

Innehåll

	3Innan du diskar första gången		28Informati
Läs igenom bruksanvisningen	3	Energimärkning	28
Var försiktig med vissa material	3	Dosering vid test	28
Kontrollera vattnets hårdhetsgrad	3	Lastning av diskmaskinen	28
Programskylt	3		29Teknisk
	4	Säkerhetsanvisningen energimärkning	29
Allmänt	4	Tekniska uppgifter	29
Installation	4		30Installati
Vinterförvaring/transporter	4	Säkerhetsanvisningar	30
Överfyllnadsskydd	4	Transportskydd för luckan	30
Rengöring	4	Förslag hur diskmaskinen kan placeras	31
Förpackningsmaterial	4
Skrotning	4	Justera höjden och skjut diskmaskinen på plats	31
	5	Barnsäkerhet Anslutning till avlopp	32
Barnsäker disk	5	Anslutning till vatten	33
Aktivera barnsäkerhetslås	5	Anslutning till el	33
Aktivera barnspärr (knapplås)	5	Skruva fast diskmaskinen	33
	6	Diskmaskinens delar Installning av sockeln (endast om har sparkplåt som tillbehör)	34
	7	Diskkorgarna Paneler Ställ in rätt sockeldjup så här	34
	9	Doseraren	36Service
	10	Diska ekonomiskt	40Snabbgu
	11	Ömtåligt diskgods
	12	Diska
Fyll korgarna rätt	13
Dosera diskmedel	13
Välj program	14
Välj tillval	16
Tryck på Start/Stop och stäng luckan	16
After disken	17
	18	Inställningar
	20	Skötsel och rengöring
	23	Spolglansmedel
	24	Felmeddelande
	25	Felsökning

Innan du diskar första gången

Läs igenom bruksanvisningen

Läs igenom bruksanvisningen innan du börjar använda diskmaskinen, särskilt kapitlen Säkerhetsanvisningar, Barnsäkerhet och Diska.

Var försiktig med vissa material

Läs kapitlet Ömtåligt diskgods innan du diskar porslin med oglaserad dekor eller andra husgeråd av plast, trä eller kristall som du är rädd om.

Kontrollera vattnets hårdhetsgrad

Kontakta vattenverket i din kommun för att få reda på vilken hårdhetsgrad vattnet har. Det har betydelse när du doserar disk- och spolglansmedel.

Programskylt

Med vissa diskmaskiner följer programskyltar på olika språk. Montera programskylten med önskat språk på luckans ovansida.

• Läs och spara bruksanvisningen!
• Använd inte diskmaskinen till något utöver det anges i denna bruksanvisning.
• Belasta inte diskmaskinsluckan eller diskkorgarna med något utöver diskgods.
• Lämna inte diskmaskinsluckan i öppet läge efter det kan utgöra en snubbelrisk.
• Använd endast maskindiskmedel!
• Placera knivar och andra vassa föremål så inte skadar personer eller diskmaskinen.
• Maskinen är inte avsedd att användas av per (även barn) som är fysiskt eller psykiskt handikappade eller saknar erfarenhet och kunsk Sådana personer måste få instruktion av den som har ansvaret för deras säkerhet, hur mas ska användas.
• Barn måste övervakas så att de inte leker med diskmaskinen.
• Skadad nätkabel får endast bytas av behörig fackman.

• Den här diskmaskinen ska användas i hushåll eller liknande såsom:
  [Non-Text]
  [Non-Text]
  ed
  ed
  ed
  ed
  ed

• personalkök i butiker, på kontor eller andra arbetsmiljöer.

• bondgårdar.
• av gäster på hotell, motell och andra typer av inkvarteringsmiljöer.
• bed & breakfast-hotell.

- Placera aldrig diskgods med lösningsmedelsrester i diskmaskinen på grund av explosionsrisken. Disk som innehåller aska, vax och smörjfett får heller inte diskas i diskmaskinen.

Rengöring

När du gör rent kanten runt luckan ska du endast

aerända en lätt fuktad trasa. Spruta inte med duschflaska! Vatten kan tränga in i låset och komma

kontakt med de elektriska komponenterna.

Förpackningsmaterial

Källsortera enligt din kommuns rekommendationer.

Skrotning

• När diskmaskinen tjänat ut och ska skrotas ska dgenast göras obrukbar. Dra ur kontakten och klipp soner av sladden så kort som möjligt.
• Diskmaskinen är tillverkad och märkt för återvinning.
• Kontakta din kommun för information om var och person hur din diskmaskin skall återvinnas på rätt sätt.

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

Vinterförvaring/transporter

• Förvara diskmaskinen frostfritt.
- Undvik långa transporter vid stark kyla.
- Transportera diskmaskinen upprätt eller liggande på rygg.

Överfyllnadsskydd

Överfyllnadsskyddet startar utpumpning och stänger av vattenintag om diskmaskinens vattennivå stiger över den normala. Om skyddet utlöses, stäng av vattentillförseln och ring efter service.

Barnsäkerhet

Barnsäker disk

• Använd knivkorgen, alternativt knivställ, för alla långa/vassa föremål.
• Stäng alltid luckan och sätt genast igång progr när du fyllt på diskmedel.
• Håll barn borta från diskmaskinen när den är Det kan finnas diskmedelsrester kvar!
• Låt inte barn använda eller leka med diskmas Var särskilt aktsam när luckan är öppen.

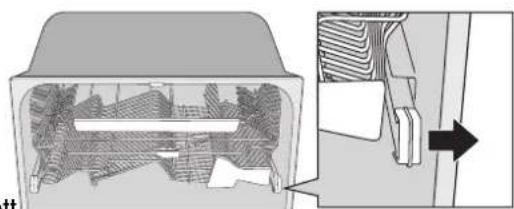

Aktivera barnsäkerhetslås

(endast vissa modeller)

För att barn inte ska kunna öppna luckan på maski ammet det ett barnsäkerhetslås. Aktivera

barnsäkerhetslåset, genom att trycka in handtagsluckan

öppenrid skruvspåret (finns uppe i vänstra hörnet) till vertikalt läge med en skruvmejsel. För att kunna öpp

kinen måste du trycka den vita plastspärren (se bild nedan) åt vänster samtidigt som du trycker

handtagsspärren uppåt. Återställ genom att vrida tillbaka skruvspåret till horisontellt läge.

WARNING!

Akta barnen - maskindiskmedel är frätande!

Förvara disk- och spolglansmedlet oätkomligt för barn!

Om någon svalt maskindiskmedel, ge genast dryck,

ett till två glas mjölk eller vatten. Försök inte framkalla

kräkning. Kontakta läkare! Om någon fått

maskindiskmedel i ögonen, skölj (minst 15 minuter) i

rikligt med vatten.

Låst

Öppen

Aktivera barnspärr (knapplås)

För att förhindra att barn startar diskmaskinen kan m aktivera en barnspärr (knapplås), se kapitel Inställningar.

Diskmaskinens delar\*

Behållare för spolglansmedel9.Diskmedelsfack4.

Panel10.Överkorg5.

Diskkorgarna\*

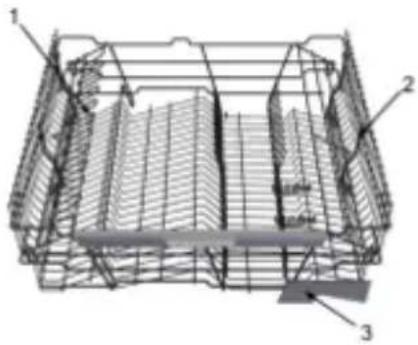

Överkorg

1. Fällbart tallriksstöd
2. Främre läste för tallriksstöd (används för tallrikar med en diameter större än 25 cm)
3. Handtag

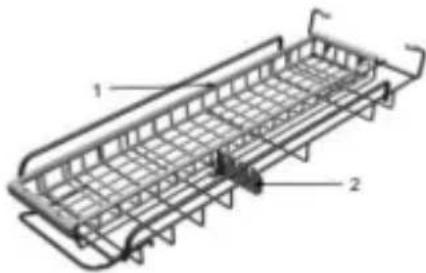

Knivkorg

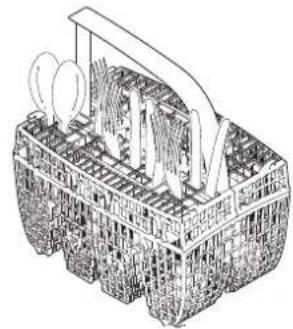

Bestickskorg med lock

a

Placering av lock för bestickskorg (i överkorgen)

Locket på bestickskorgen kan tas av och exempelvis användas som extra bestickskorg i överkorgen, se

a

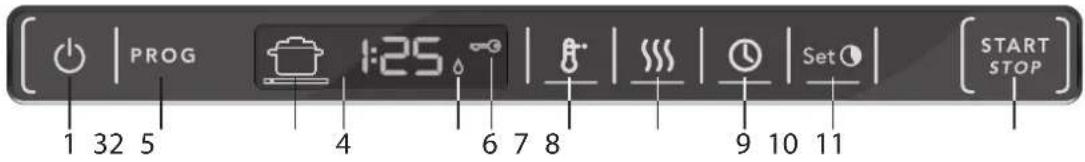

Panelen har sensorknappar med ljudsignal för bekräftelse (se kapitel Inställningar).

Hög temperatur7.Huvudströmbrytare1.

Lång torkning8.Programväljare2.

Fördröjd 3start9.Programsymbol

1. Display

2. Indikator för spolglansmedel

3. Barnspärr (knapplås)

4. Välj tid (för programmet Tidsprogram)

5. Start/Stop

OBS!

• Sensorknapparna reagerar endast på knapptryckningar när luckan är öppen. Vänta en kort stund med att trycka på sensorknapparna efter att du öppnat luckan.
• Två minuter efter senaste knapptryckning sätts panelens bakgrundsbelysning i energisparläge. Stäng luckan och öppna igen, alternativt tryck på huvudströmbrytaren, för att aktivera panelen igen.
• Håll sensorknapparna rena och fria från fett. Torka av dem med torr eller lätt fuktad trasa. Använd aldrig rengöringsmedel – det kan repa ytan. Stäng av diskmaskinen med huvudströmbrytaren vid rengöring av sensorknapparna för att undvika ofrivilliga knapptryckningar.

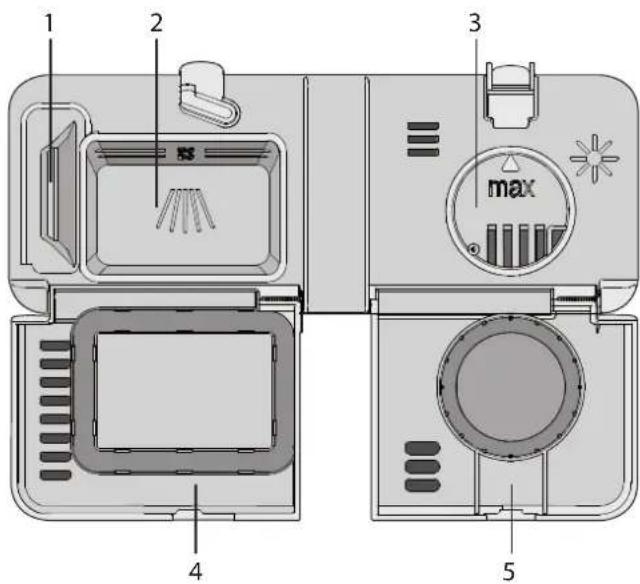

Doseraren

1 2 3 max 4 5

1. Fack för fördiskmedel
2. Fack för huvuddiskmedel

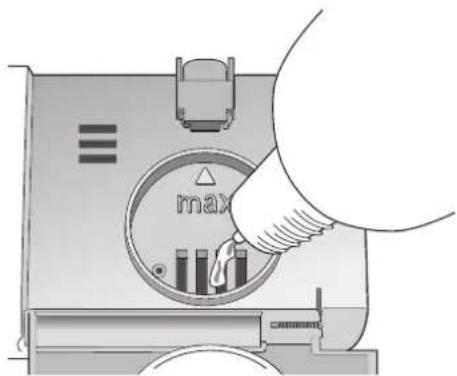

3. Behållare för spolglansmedel
4. Lock för diskmedelfack
5. Lock för spolglansmedel

Diska ekonomiskt

Diska bara full maskin

Vänta med diskningen tills diskmaskinen är full, så sparar du energi. Använd programmet Avspolning för att skölja diskgodset om du får problem med lukt, medan du väntar på att diskmaskinen skall bli full.

Diska med lägre temperatur

Är disken bara lätt smutsad kan du i vissa program välja en lägre temperatur. Se vidare under avsnittet Välj tillval i kapitel Diska.

Välj program med Kort torkning

För att spara energi, använd Kort torkning. Du får ett bättre torkresultat om du efter avslutat program ställer luckan lite på glänt.

Skölj inte under rinnande vatten

Skrapa bara bort större matrester innan du lastar diskmaskinen.

Välj miljöanpassat diskmedel

Läs miljödeklarationerna på förpackningen!

Anslut till kallt vatten...

Om du värmer upp din fastighet med olja eller el.

Anslut till varmt vatten (max 70 °C)...

Om du använder exempelvis fjärrvärme, solceller eller bergvärme för uppvärmning av din fastighet. Genom att välja varmvattenanslutning sparar du disktid och minskar diskmaskinens konsumtion av elenergi.

Ömtåligt diskgods

En del husgeråd tål inte att maskindiskas. Detta kan bero på flera saker. Vissa material tål inte stark värme, andra kan skadas av maskindiskmedlet.

Ömtålig dekor

Porslin med dekor som ligger ovanpå glasyren (godset känns då strävt) bör inte maskindiskas.

Kristall/ glas

Placera föremålen så att de inte stöter samman under diskningen. Använd lägsta möjliga disktemperatur och kortast möjliga program. Välj Kort torkning. Antika och mycket ömtåliga föremål bör inte diskas i diskmaskin.

Glas som maskindiskas i höga temperaturer kan med tiden få en grå slöja som inte går att få bort. Diska finglasen med låg temperatur och låg dosering av diskmedel.

Silver

Föremål av silver och rostfritt bör inte komma i beröring med varann, eftersom silvret då kan missfärgas.

Bestick med klistrade handtag

Vissa typer av lim tål inte maskindisk. Handtagen kan i sådana fall lossna.

Trä

Träföremål bör endast maskindiskas om de är märkta Maskindisk.

Aluminium

Aluminium kan mattas av maskindisk.

Aluminiumkastruller av god kvalitet kan dock maskindiskas, även om man får räkna med en minskad högglans.

Plastföremål

Undvik att diska plastföremål som inte tål höga temperaturer.

Diska

Här följer en steg-för-steg-instruktion som hjälper till bästa möjliga diskresultat.

Fyll korgarna rätt

Skölj inte disken under rinnande vatten in lastar in den i diskmaskinen. Skrapa bara större matrester innan du lastar diskmaskinen.

Se kapitel Ömtåligt diskgods, om du vill diska som kan vara ömtåliga.

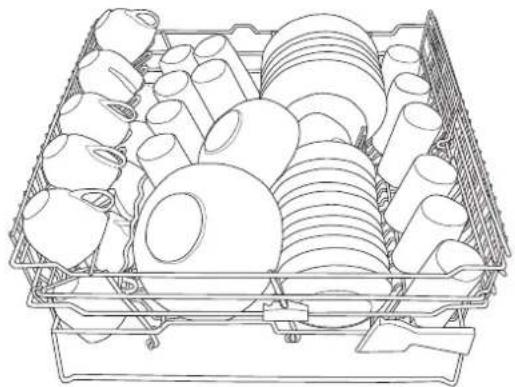

Överkorgen och knivkorgen

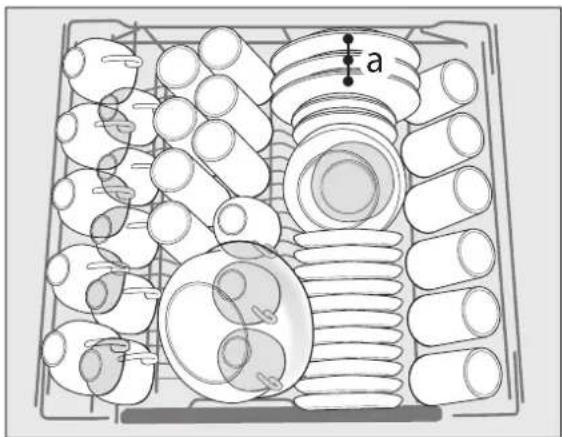

Placera glas, koppar, skålar, assietter och fat i överkorgen. Vinglas ställs i vinglashyllan om såd finns. Placera vassa knivar i den speciella kniv är placerad högst upp i diskmaskinen, eller i till höger om sådant finns.

OBS!

Vänd alla smutsiga ytor inåt och nedåt!

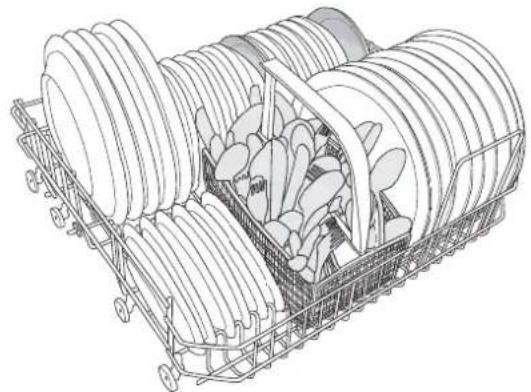

Placera tallrikar, assietter, uppläggningsfat, kastruller och bestick (i bestickskorgen) i underkorgen. Fäll de fällbara tallriksstöden vid diskning av kastruller.

Ställ besticken med skaften nedåt, förutom vassa kniva och så spridda som möjligt. Se till att skedar inte i varandra. Bestickskorgen placeras i underkorgen.

WARNING!

föremål Knivar och andra spetsiga föremål måste ställas med spetsen nedåt i bestickskorgen eller läggas horisontellt i övriga korgar.

Placera inte bestick av olika material, till exempel silch och rostfritt, i samma fack (risk för fläckar). Bostickskorgen har en fällbar lucka i mitten för vystallet småprylar, eller smala skaft, som till exempel elvispar.

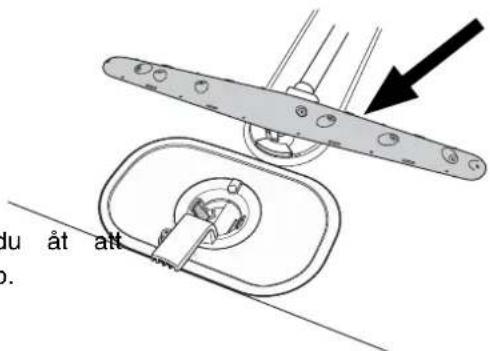

2 Kontrollera att spolarmarna kan röra sig fritt

3 Dosera diskmedel Diskmedel skall doseras hårdhetsgrad.

Följ doseringsanvisningarna på diskmedelsförpackningen.

Överdosering av diskmedel kan försämra diskresultatet och medför dessutom en extra belastning för miljön. Häll diskmedlet i diskmedelsfacket. Det finns ett fack för fördisk och ett för huvuddisk, se kapitel Doserare Om inte tabletter används, dosera en mindre del av diskmedlet i facket för fördisk. Kontakta diskmedelstillverkaren om du har frågor rörande diskmedel. ned

WARNING!

Akta barnen - maskindiskmedel är frätande!

OBS!

Använd endast maskindiskmedel! Handdiskmedel får inte användas eftersom skumbildningen hindrar diskmaskinens arbete.

Diskmedelstabletter

Dela tabletten i två delar om locket till doseraren är att stänga. Det finns risk att diskmedlet inte doseras riktigt om locket är spänt och inte kan öppnas på sätt.

Diska

OBS!

Diskmedelstabletter rekommenderas inte i korta program (under 75 minuter). Använd då istället eller flytande maskindiskmedel.

3in1/ Kombimedel

Läs noga anvisningarna för dessa produkter. Är oklart, kontakta diskmedelstillverkaren.

4 Tryck på huvudströmbrytaren tills displayen tänds

Välj program

Tryck en eller flera gånger på Programväljaren tills önskad programsymbol visas i displayen.

Autodisk

Diskmaskinen känner av hur smutsig disken är anpassar vattenförbrukning och temperatur därefter. Vid nyinstallation behöver programmet köras fem ginnan det helt anpassat sig och ger bästa resu

Tidsprogram

Programmet anpassar sig till angiven varaktighet e sluttid. För det här programmet är det viktigt att efter diskens smutsighet.

Lätt smutsad disk0:30-1:15

Normalt smutsad disk1:30-2:00

Hårt smutsad disk2:15-3:00

För att ställa in programtiden, se under avsnittet tillval.

Grytdisk

Program för hårt smutsad disk som till exempel kastruller, grytor och gratängformar. Om diskmaski inte fylls av sådan disk, kan du fylla på med så vidare.

Normaldisk

PÅM∅End för att diska normalt smutsad och även intorl disk med tallrikar, uppläggningsfat, koppar och glas med mera.

Daglig disk

Ett program som passar för daglig disk. Programmet klarar även intorkad mat, men är inte avsett för inb mat, till exempel gratängformar.

Snabbdisk

Programmet används till glas och porslin som är lätt smutsat, exempelvis kaffekoppar.

Supersnabb

Kort program på cirka 15 minuter med acceptabel prestanda för mycket lätt smutsad disk.

Skondisk

Om disken inte är så hårt smutsad, kan du välja Skondisk. Programmet är avsett för glas och porslin, som just använts och därför inte kräver ett så kraftl program.

Detta program kan användas för ömtålig disk. Välj K torkning om du vill vara extra försiktig. Se också ke Ömtåligt diskgods.

Ecodisk

Aväländ då du vill spara elenergi. För normalt smutsä disk.

Sköljning

Programmet består av en sköljning med värme och eorkning. Detta är ett lämpligt program om du till exe takalkarsylbach och vill skölja och värma tidigare diskade glasburkar.

Avspolning

För att skölja diskgodset, medan du väntar på att diskmaskinen skall bli full.

Diska

Programtabe

03-1,61:50-2:50652-455-651-3-AI

00,6-1,60:30-3:00ma0-2-5dSprugre

			Huvuddisk (°C)	Förbrukningsvärden1)
				Kallt vatten2)		Varmt vatten3)
				Disktid(ca timmar:minute)	Energi lca kWh	Disktid(ca timmar:minute)	Energi lca kWh	Vattenförbrukning(liter)
Auto								13-260,7-1,01:40-2:4
								10-190,4-1,20:30-3:0
Grytdisk	-	2	55	3	60	3:15	1,3	3:00	0,7
Normaldisk4)	-	0	60	2	60	2:55	1,0	2:35	0,7
Normaldisk	8	2	65	3	65	2:30	1,6	2:20	1,0
Daglig disk	-	1	60	2	65	1:40	1,3	1:30	0,9
Snabbdisk	-	0	30	2	-	0:20	0,2	0:20	0,1
Supersnabb	-	0	30	2	-	0:15	0,2	0:15	0,1
Skondisk	-	1	40	2	50	1:40	0,9	1:25	0,2
Ecodisk	-	1	55	2	55	2:40	1,0	2:20	0,6
Sköljning	###	0	-	1	50	0:45	0,5	0:40	0,4
Avspolning	-	0	-	1	-	0:06	0,01	0:06	0,01

1) Förbrukningsvärdena varierar beroende på temperatur på inkommande vatten, rumstemperatur, lastmängd, valda tilläggsfunktioner med mera.
2) Anslutning till kallvatten ca 15 °C
3) Anslutning till varmvatten ca 60 °C.
4) Energimärkningsetikettens prestanda bygger på detta program.

Diska

Välj tillval

För att välja ett tillval tryck på någon av tillvalsknapparna. Fältet under knappen lyser tillvalet är aktiverat. Vilka tillval du kan välja va mellan programmen. När du startat programmet s

de tillval du gjort till nästa gång du kör samm Undantag är tillvalet Födröjd start.

Fördröjd start

Vid val av Födröjd start kommer diskmaskinen att sta 1-24 timmar efter det att du har tryckt på knappen paras/Start/Stop.

a1. prögrakn. en gång på knappen för att aktivera Fördrstart. Tryck flera gånger eller håll in knappen för ställa in önskat antal timmar.

1. Tryck på Start/Stop, diskmaskinen räknar ner med 1 timma åt gången och startar vid vald fördröjning Tryck och håll in Start/Stop i tre sekunder om du avbryta tillvalet Fördröjd start.

Hög temperatur

Aktivera detta tillval om du önskar ett förbättrat diskresultat. Maskinen arbetar då med en högre temperatur i huvuddisken.

Önskar du den lägre temperaturen, tryck igen så OBS! fältet under knappen släcks.

Du kan variera temperaturerna enligt nedan:

#

55 °C/ 70 °CGrytdisk:

#

60 °C/ 65 °CNormaldisk:

10

Glöm inte att trycka på knappen Start/Stop för att sl programmet.

Set Ⓚ välj tid

Tryck flera gånger eller håll in tillvalsknappen för att ställa in önskad programlängd för Tidsprogram. Du ka välja programlängd från 30 minuter upp till 3 timmar.

7 Tryck på Start/Stop och stäng luckan

Displayen blinkar tre gånger med återstående tid för att indikera att programmet är startat. Stäng luckan ordentligt, annars startar inte diskmaskinen. Displayen visar öm luckan är öppen.

Lång torkning

Tack vare en förhöjd temperatur i sista skölj och en längre torkfas förbättras torkresultatet om du aktiverar tillvalet Lång torkning. Energiförbrukningen blir då lätt om maskinen inte startas inom 2 minuter efter senas knapptryckning återgår den till att visa senast körda program.

förhöjd. Tillvalet kan väljas i alla program förutom Autodisk, Tidsprogram, Sköljning och Avspolning.

Önskar du ett program med Kort torkning, tryck igen så att fältet under knappen släcks.

OBS!

Om maskinen inte startas inom 2 minuter efter senas knapptryckning återgår den till att visa senast körda

Diska

Återstående tid

När du valt program och tillval, visas hur lång programmet tog förra gången det kördes. När diskmaskinen visar displayen hur lång tid som av programmet. En uppdatering av återstående sedan efter uppvärmning av sista skölj.

Tiden kan variera något från gång till gång bero på temperatur på inkommande vatten, diskmängden omgivningens temperatur med mera.

Under tiden som programmet körs, räknas tiden och den tid som återstår av programmet visas i displayen. Återstående tid visas till exempel som vilket alltså innebär att 1 timma och 15 minuter av programet.

OBS!

Vill du stoppa i mer disk?

g töppna luckan. Diskmaskinen stannar automatiskt. Ställ du instartiken, stäng luckan och diskmaskinen fortsätter då åtedetår slutade.

Om ^görs diskmaskinen stängs av med huvudströmbrytaren eller vid strömavbrott

ende diskprogrammet inte är avslutat fortsätter det avbrutna programmet när diskmaskinen får ström igen.

OBS!

Under torkningen avbryts programmet om strömmen 1:15 stångs av eller om luckan är öppen i mer än 2 i återstår

8 Efter disken När programmet displayen.

Återstående tidvisning kan i den första körningen varje program vara något missvisande, eftersom diskmaskinen gör en uppskattning av tiden. Vid

körningen av respektive program utgår diskmaskine från den tid programmet tog vid föregående kör

Programslut indikeras även genom en ljudsignal. Se kapitel Inställningar beskrivs hur du ändrar denna andra funktion.

När diskmaskinen är färdig, drar den endast viloström Stäng av diskmaskinen med huvudströmbrytaren om du vill bryta strömmen helt. Stäng av vattenkranen e

Om du vill avbryta eller byta program

Öppna luckan, tryck och håll in Start/Stop i tre varikende användning. om du vill byta program sedan du startat diskmaskinen. Fyll på nytt diskmedel om luckan till doserarens diskmedelsfack öppnats. Välj därefter ett nytt program, tryck på Start/Stop och stäng luckan.

Inställningar

Gör så här för att öppna menyn för inställningar:

1. Öppna först luckan. Stäng av diskmaskinen med huvudströmbrytaren (tryck och håll in). Släpp knappen.

Tryck och håll in huvudströmbrytaren tills displayen tänds.2.

PROG +

Inom fem sekunder, tryck och håll in knapparna Programväljaren och Lång torkning.3.

Släpp knapparna när displayen visar .4.

TIPS!

Var noga med att trycka exakt på symbolerna, för att inte samtidigt komma åt och aktive de andra knapparna. Prova igen om du inte lyckas första gången med att öppna menyn få

Tryck för att lagra inställningsvärdet och gå vidare till

Aktuell inställning.

nästa inställning.

Aktuellt inställningsvärde.

Tryck för att bläddra mellan inställningsvärden.

Du kan nu göra följande inställningar:

(Av)

(På)

Barnspärr (knapplås)

BeskrivningInställning

För att förhindra att barn startar diskmaskinen kan man aktivera en barnspärr (knapplås).

Tryck samtidigt ned knapparna Hög temperatur och Lång torkning för att tillfälligt avaktivera knapplåset när du vill starta diskmaskinen. Knapplåset slås sedan automatiskt på igen efter 2 minuter.

Tryck på Start/Stop för att gå lagra inställningsvärdet och gå vidare till nästa inställning.

Om du inte vill göra fler inställningar, tryck upprepade gånger på Start/Stop för att stega dig ig menyn för inställningar.

(Av)

(Låg)

Ljudsignalvolym

Diskmaskinen talar via en ljudsignal om när programmet är klart eller om ett fel har uppstätt.

(Hög)

Tryck på Start/Stop för att gå lagra inställningsvärdet och gå vidare till nästa inställning.

Inställningar

			BeskrivningInställningAlternativKnapptryck
PROG	3: 0 (Av)	Knappljud	Signalen ger bekräftelse på en knapptryck-ning.
	3: 1 (Låg)
	3: 2
	3: 3
	3: 4 (Hög)
STAI STO	Tryck på Start/Stop för att gå lagra inställningsvärdet och gå vidare till nästa inställning.
PROG	4:- 1	LCD kontrast(Displayen på fronten av luckan) frontluckan.	Justering av kontrasten i displayen som sitter pan.
	4: 0
	4: 1
	4: 2
	4: 3
STAPT STO	Tryck på Start/Stop för att gå lagra inställningsvärdet och gå vidare till nästa inställning.
PROG	5:- 1 (Låg)	LCD kontrast(Displayen på panelen)	Justering av kontrasten i displayen som finns på panelen.
	5: 0
	5: 1
	5: 2
	5: 3 (Hög)
STAI [KS33] STO.	Tryck på Start/Stop för att gå lagra inställningsvärdet och gå vidare till nästa inställning.
PROG	6: 0 (Av)		Inställning för dosering av spolglansmedel.Spolgla
	6: 1 (Låg dosering)
	6: 2
	6: 3
	6: 4
	6: 5
	6: 6 (Hög dosering)
START STOP	Tryck på Start/Stop för att gå ur menyn för inställningar.

Skötsel och rengöring

Diskmaskinens innerbehållare är tillverkad av rostfrittl. Vrid handtaget moturs ett varv.

stål och hålls ren genom normal användning. Om du

har kalkhaltigt (härt) vatten kan det dock bildas

kalkavlagringar i diskmaskinen. Kör i så fall programmet

Normaldisk med hög temperatur med två matskedar

citronsyra i diskmedelsfacket (utan disk i maskinen).

Spolarm

1x

Rördel

1. Lyft rördelen rakt upp med handtaget. Avlägsna sedan grovsilen för att kunna rengöra rördelen.
2. Plocka bort och rengör finsilen.
3. Återmontera i omvänd ordning. Kontrollera att kanterna tätar ordentligt när du sätter tillbaka finsiler

Finsil Grovsil

Grovsilen

I grovsilen samlas större matrester, som inte utan vidare kan passera avloppspumpen. Töm grovsilen vid behov.

1. Lyft grovsilen rakt upp med hjälp av handtaget.

2. Töm grovsilen. Glöm inte att sätta tillbaka den!

3. Lås fast silen genom att vrida handtaget medurs stoppläge. Handtaget ska peka rakt ut från diskmaskinen.

Finsilen

Det som samlas på finsilen spolas automatiskt av vid varje diskomgång. Finsilen och dess rördel bör ändå rengöras ett par gånger om året.

1x

OBS!

Diskmaskinen får inte användas utan att silen är monterad!

Diskresultatet kan påverkas om grovsilen inte är rätt monterat.

Skötsel och rengöring

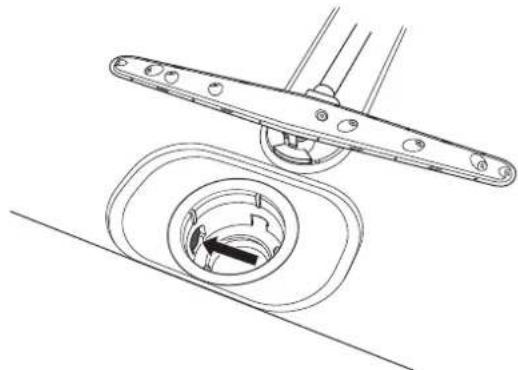

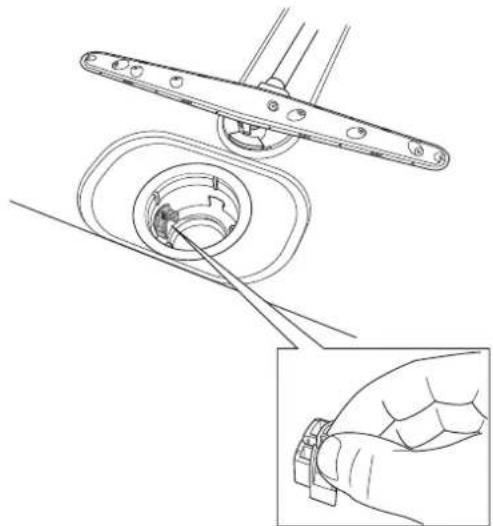

Avloppspumpen

Pumpen kan nås inifrån diskmaskinen.

1. Gör diskmaskinen strömlös genom att dra ut stickkontakten ur vägguttaget!

2. Ta bort grovsilen och rördelen.

3. Ta bort den lilla gula passbiten till vänster i bottenbrunnen (se bild nedan).

1. Genom att sticka in fingret i hålet kommer du snurra pumpvingen och ta bort eventuella stopp.

2. Montera tillbaka passbiten och silarna.

3. Sätt i stickkontaken i vägguttaget.

Om diskmaskinen ändå inte går att starta surrande ljud hörs har överfyllnadsskyddet aktiverats.

• Stäng av vattnet.
• Dra ur stickkontakten ur vägguttaget.
• Ring service.

OBS!

Glöm inte montera tillbaka passbiten.

Hål och lagringar kan ibland bli igensatta.

1. Dra den undre spolarmen rakt upp för att lossa
2. Peta bort skräpet med en nål eller liknande.
   Spolarmarna har även hål på undersidan.

du åt att ).

Övre spolarm

För att den övre spolarmen ska kunna lossas måste överkorgen tas bort.

1. Dra ut överkorgen och vrid korgstoppet utåt på d båda skenorna (se bild). Korgen går nu att ta lo

1. Lossa den övre spolarmen på samma sätt som undre och gör rent den.

Skötsel och rengöring

Luckan

När du gör rent kanten runt luckan använd endast en lätt fuktad trasa (eventuellt med lite rengöringsmedel).

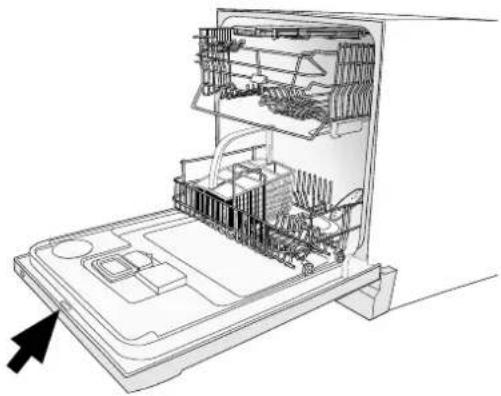

WARNING!

Spruta inte med duschflaska eller liknande runt lucklåset. Detta för att undvika att vatten tränger in i lucklåset och kommer i kontakt med de elektriska komponenterna.

Torkningen går snabbare om man använder spolglansmedel. När spolglansmedlet är slut och behöver fyllas på lyser ovanstående symbol i

Fyll på spolglansmedel

Gör så här för att fylla på spolglansmedel:

1. Öppna locket för spolglansmedel.

1. Fyll försiktigt på spolglansmedel. Fyll endast på så mycket spolglansmedel tills det när nivån markerad med max.

1. Torka bort eventuellt överflödigt spolglansmedel runt om behållaren.

2. Stäng locket ordentligt.

OBS!

Efter påfyllning kan det dröja lite innan symbolen slocknar.

Välj dosering

Doseringen av spolglansmedel kan ställas in från 0 till 6.

Oka doseringen av spolglansmedel:

- Om diskgodset har vattenfläckar.

Minska doseringen av spolglansmedel:

• Om diskgodset har en vit/blå kladdig film.
• Om diskgodset har ränder.
• Vid skumbildning. Om man har mycket mjukt vatten kan man späda spolglansmedlet med hälften vatten.

Vid vatten med en hårdhetsgrad över 10-12 °dH bör använda spolglansmedel med citronsyra (så kallat surt spolglansmedel).

Ställ in dosering

I kapitel Inställningar beskrivs hur du ställer in doseringen av spolglansmedel.

Felmeddelande

		ÅtgärdTyp av felDisplay
F: 10		Ring service.Överfyllnad
F: 11		Se "Tänkbara orsaker" i kapitel Felsökning.Uttörr
F: 12		Kontrollera att vattenkranen är öppen.Vattenintags
F:40		Stäng av vattenkranen och ring service.Ventilläcl

Stäng av maskinen med huvudströmbrytaren och sätt sedan på den igen för att ta bort felindikationen

Felsökning

		ÅtgärderTänkbara orsakerProblem
		Lyft av armarna och gör rent.Spolarmarna
		Kontrollera att diskgods inte hindrar spolarmarna.
	färskvara.	Undvik storförpackningar.Gammalt diskmedel.
	Felaktig dosering av diskmedel.	Dosera efter vattnets hårdhetsgrad.Kraftig över- eller underdosering medför försämrat diskresultat.
	För svagt diskprogram.	Välj den högre temperaturen eller byt till ett kraftigare program.
	Felaktig lastning av diskmaskinen.	Täck inte porslin med stora skålar eller dylikt. Undvik att placera mycket höga glas i hörnen av korgarna.
	en.	Ställ diskgodset stadigt.Glas och koppar har en.
	Silen är inte i rätt position.	Skruva fast silen. Se kapitel Skötsel och rengöring.
Fläckar eller slöja på diskgodset.	Felaktigt inställd dosering för spolmasdel.	Glenskapitel Spolglansmedel och Inställningar.
	För hög temperatur och/eller för diskmedel kan orsaka så kallad på kristallglas. Detta kan tyvärr gårdas, bara förebyggas.	Dyscket kristallglas i låg temperatur och dösning diskmedel med försiktighet. Inkontakta diskmedelstillverkaren.
	För hög dosering av spolglansmedel.	Gär Diskgosisergetmar San unidetå kladelig film. Spolglansmedel och Inställningar. Om vattnet är mycket mjukt kan du eventuellt späda ut spolglansmedlet med hälften vatten.
Fläckar på rostfritt eller silver.	Vissa matrester såsom senap, majser citron, vinäger, salt och dressing orsaka fläckar på rostfritt stål om lämnas kvar en längre tid.	Börsöls, bort den här sortens matrester om kaninte ska starta diskmaskinen på en gåndet Använd gärna programmet Avspolning.
	Allt rostfritt kan ge fläckar på sforremåm de kommer i kontakt under diskgrågerna i beröring med varann under väven aluminium kan orsaka fläckar diskgodset.	Föremåm av silver och rostfritt bör inte diskgrågerna i beröring med varann under diskgrågerna.
Fläckar som är kvar efter diskningen.		Byt till ett diskmedel med blekmedel.Läppst bort.
Slamrande ljud vid diskning.	Disken är inte rätt placerad eller marna går inte runt.	Koptolera att diskgodset står stadigt. Snurra på spolarmarna för att se att de går runt.

Felsökning

		ÅtgärderTänkbara orsakerProblem
Diskmaskinen startar inte.	Du har glömt att slå på huvudströmbrytaren.	Trövobryech håll in huvudströmbrytaren tills displayen tänds.
		Kontrollera.Luckan är inte ordentligt stängd.
		Kontrollera.En propp/ säkring har löst ut. i väggutt
		Kontrollera.Stickkontakten sitter inte
		Kontrollera.Vattenkranen är stängd.
		Kontrollera.Överfyllnad/läckage.
	Ett surrande ljud (avloppspumpen) från diskmaskinen, som ej upphörochärring därefter service. strömmen bryts med huvudströmbryta- ren.	Stång av vattenkranen. Dra ur kontakten
	Kontrollera att inte tillvalet Fördröjär inkopplat.	Tryskartoch håll in Start/Stop i tre sekun- der om du vill avbryta tillvalet Fördröjd start.
	Programmet tar längre tid än be	Trägenat,1 näslaut gåringas progdisplayenkörs vi- sas den korrigerade tiden.
	Stopp i avloppsslangen.Vatten kvar	Loiss diskampsslangen där den är anslu- ten till diskbänkens vattenlås. Kontrolle-ra att inget skräp har fastnat. Är den konformiga delen av röret kapad så att innerdiametern är minst 14 mm?
	Veck på avloppsslangen.	Kontrollera att slangen inte har några veck eller skarpa böjar.
		Rensa grovsil och finsil.Silarna är igensatta.
	Föremål i avloppspumpen.	Rensa avloppspumpen. Se kapitel Skötsel och rengöring.
	Smuts kring lister och hörn.Dålig	Gökt rentdiskenskendiskborste och låglödd- rande rengöringsmedel.
	Program med låg temperatur är der en längre tid.	Kält ett-program med en högre tur cirka 1 gång i månaden.
		Aktigodsettillbåhet in Långillräckirgh.Fört. låg torke
	Diskmaskinen är inte fullastad.	Lasta diskmaskinen full.
	Spolglansmedlet är slut eller instårl för låg dosering.	Ryll på eller öka doseringen av spolglans- medel. Se under kapitel Spolglansmedel och Inställningar.
		Öppna dörren på glänt efter avslutat program.
Luckan går inte att stängkorgarna sitter inte i rätt läge.		Kontrollera att korgarna är i rätt horison- telläge.
		Kontrollera att diskgods inte hindrar diskkorgarna från att skjutas in i rätt lä- ge.

Felsökning

		ÅtgärderTänkbara orsakerProblem
Sensorknapparna reagerar inte på	tryck.snabbt efter du öppnat luckan.	Vänta en stund och prova igen.Du har tr
		Rengör med torr eller lätt fuktad trasa.Smi
	Om symbolen visas i displayen luckan inte tillräckligt öppen.	Öppna luckan till displayen tänder upp är
		Se kapitel Inställningar.Barnspärr (knapplås)

Information för testinstitut

Energimärkning

EN 50242Teststandard Europa:

13Antal standardkuvert:

Normaldisk, inga tillvalDiskprogram:

Kallvatten 15 °CAnslutning:

IEC 60704-2-3Testmetod ljudmätning:

Dosering vid test

Enligt EN 50242Diskmedel:

7,5 gramFördisk:

25 gramHuvuddisk:

Enligt EN 50242Spolglansmedel:

5Spolglansmedelsdosering:

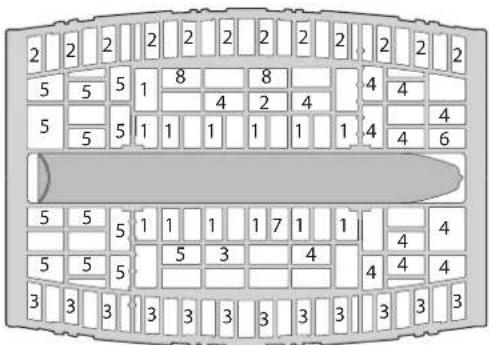

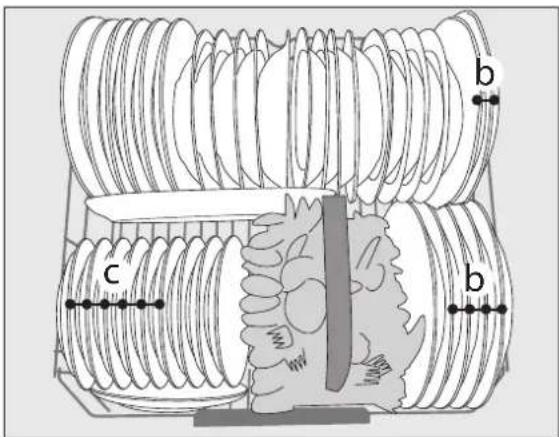

Lastning av diskmaskinen

ägga
köttfärsb
spenatc

2 2 2 2 2 2 2 2 2 2 2 2 2 5 5 5 1 8 8 4 4 5 5 5 1 1 1 1 1 1 1 4 4 6 5 5 5 1 1 1 1 7 1 1 4 5 5 5 5 3 4 4 4 3 3 3 3 3 3 3 3 3 3 3 3

b c b

1. Teskedar
2. Dessertskedar
3. Soppskedar
4. Gafflar
5. Knivar
6. Serveringsbestick - gaffel
7. Serveringsbestick - såsslev
8. Serveringsbestick - skedar

Teknisk information

Information om energimärkning

Informationsblad, enligt Kommissionens delegerade förordning (EU) nr 1059/2010

ASKO

	D5644Modellbeteckning:
Antal standardkuvert:	13 ^1) A+Energieffektivitetsklass:
Årlig energiförbrukning (AE	295 kWh per ^2) år): 1,04 kWhEnergiförbrukning i en standarddiskcykel (E

Effektförbrukning

_o :	1,00 WFrånläge (P
_1 :	1,00 WViloläge (P
Årlig vattenförbrukning (Å)W	2990 liter per ^3) år
Torkeffektsklass:	A ^4)
Diskprogram:	Normaldisk, inga tilfVal
	175 minuterProgramtid för standarddiskcykeln:
_1 :	InfinitVilolägets varaktighet (T
	46 dB(A) re 1 pWLjudnivå:
	InbyggnadsproduktKonstruktion:

1) Enligt standard, EN 50242.

2) Baserad på 280 standarddiskcykler vid kallvattenanslutning och förbrukning enligt energisparläge. Den faktiska energiförbrukningen beror på hur maskinen används.

3) Baserad på 280 standarddiskcykler. Den faktiska vattenförbrukningen beror på hur maskinen används.

4) På en skala från G (minst effektiv) till A (effektivast).

5) Detta diskprogram är den standarddiskcykel som informationen för energimärkningen bygger på, är avsett för diskning av normalt smutsat gods och är det effektivaste programmet när det gäller kombinerad energi- och vattenförbrukning.

Tekniska uppgifter

Höjd:	817-875 mm
Bredd:	596 mm
Djup:	550 mm
Vikt:	49 kg
	0,03–1,0 MPaVattentryck:
	0,3–10 kp/cm^2
	3-100 N/cm^2
Elektrisk anslutning:	Se typskylt
Anslutningseffekt:	Se typskylt

1) Vikten kan variera på grund av olika specifikationer.

Installation

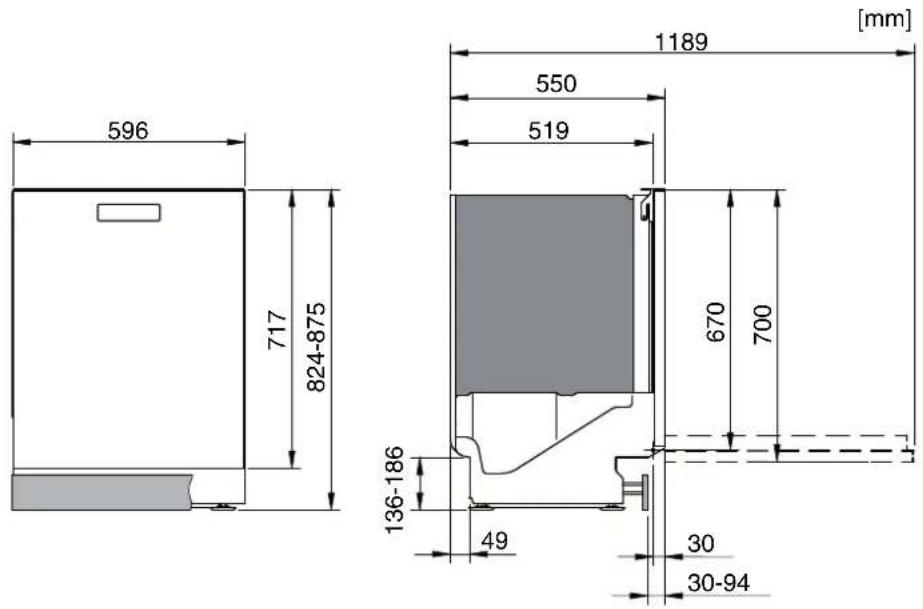

596 717 824-875 1189 550 519 670 700 136-186 49 30 30-94 [mm]

• Anslutning till el, vatten och avlopp ska utföras VARNING! en person med erforderlig kompetens.
• Installation av vatten, avlopp och el ska göras Stickkontakten måste vara urdragen eller eluttaget behörig fackman. spänningslöst under arbetet!
• Följ alltid gällande bestämmelser för vatten, avlope Transportskydd för luckan
• En felaktig eller bristfällig installation kan leda till högre förbrukning av energi, vatten och diskmedel, Glöm inte att ta bort transportskydden för luckan då packar upp diskmaskinen.

vilket kan leda till ökade kostnader och sämre diskresultat. För att minimera oljud är det viktigt att anvisningarna följs.

• Var försiktig vid installationen! Använd skyddhandskar! Var alltid två stycken!
• Placera ett vattentätt skyddstråg på golvet under diskmaskinen för att förebyga eventuella vattenläckage.
• Innan du skruvar fast diskmaskinen, provkör diskmaskinen med programmet Avspolning. Kontrollera att diskmaskinen tar in vatten och tömmer. Kontrollera även att det inte förekommer några läckage vid anslutningar.

WARNING!

Stäng av vattentillförseln när du installerar diskmaskinen!

2x REMOVE at t er er

Installation

Förslag hur diskmaskinen kan placerås Fristående

Diskmaskinen kan placeras som inbyggd, helt fristå eller delvis inbyggd.

A. Inbyggd

Diskmaskinen är avsedd att byggas in under en bänkskiva. Inbyggnadsmätt framgår av bilden.

Evakueringshål för sladdar/kablar behöver inte vara större än 38 mm i diameter. Se till att evakuer kanter är jämna och inte skadar avlopp- och inloppsslangen samt elsladden.

En fristående diskmaskin måste förses med tippskydd. Ende Det består av två fästjärn, som skruvas fast enligt bi Därefter skjuter man in diskmaskinen så att fästjärnen griper om de bakre fötterna. Diskmaskinen kan nu in tippa, om den öppna luckan belastas. Om diskmaskine placeras helt fristående, bör både sidoplåtar och arbetsskiva monteras. Tillbehören kan köpas där du ingshalets köpt diskmaskinen.

[mm]

600

>550 49

820*-878

136

413

600

*Ta bort låsmuttrar och glidfötter installationshöjd på 820-824 mm.

WARNING!

En helt fristående diskmaskin måste förses med tippskydd.

C. Delvis inbyggd

Om diskmaskinen placeras så att någon av sidorna synlig kan en sidoplåt monteras. Tillbehör kan köpas där du köpt diskmaskinen.

Justera höjden och skjut diskmaskinen på plats

1. Montera eventuella glidfötter på diskmaskinen.

2. Börja med att mäta höjden från golvet till underkanten av arbetsbänken.

3. Mät höjden från golvet till diskmaskinens överkant.

Installation

1. Luta diskmaskinen en aning framåt och grovjus Anslutning till avlopp

den bakre foten genom att skruva ställskruven på framsidan medurs för att höja eller moturs för att sänka (se bild nedan). Använd en bred skruvmeisel diskbänkens vattenläs, se bild 1, observera då att alternativt en maisel med askvantagren.

undersida, i annat fall kan diskvatten från diskhon rir ner i diskmaskinen. Avloppsslangen träs på ett konformat anslutningsrör vid diskbänkens vattenlås. Det konformade röret måste kapas till en invändig diameter av minst 14 mm. För fler alternativa anslutningar se bild 2 och 3.

Avloppsslangen får förlängas med högst 3 m (den tol längden på avloppsslangen får ej överstiga 4,5 m). Eventuella skarvkopplingar och skarvrör måste ha en inre diameter av minst 14 mm. Helst ska man dock ersätta avloppsslangen med en ny utan skarv.

Ingen del av avloppsslangen får ligga högre än 950 över diskmaskinens botten. Slangen får inte ledas direl till golvbrunn eller liknande. I så fall kan slangen fur

1. Justera de främre fötterna genom att vrida dem medurs för att höja eller moturs för att sänka. Slangen måste alltid mynna ut minst 350 mm över
2. Kontrollera att det är en luftspalt på minst 3 diskmaskinens botten. mellan arbetsbänkens undersida och diskmaskinens Se till att avloppsslangen inte veckar sig. överkant.
3. Skjut diskmaskinen på plats.

- Dra i avloppslangen och anslutningsröret när diskmaskinen skjuts på plats.

- Kontrollera att slangen inte har några veck eller skarpa böjar, eller att det finns något som kan skada slangarna.

OBS!

Slangen måste fästas i höjd med diskbänkens undersida.

Max 950 mm

Min 350 mm

Min 14 mm

Bild 1

Max 3 m

1. Finjustera fötterna (diskmaskinen får luta högst 5 mm) och dra åt låsmuttrarna på de främre fötterna.

Max 950 mm

Min 350 mm

Om du vill placera din maskin fristående kan du hoppa över punkterna 2, 3 och 6 ovan. Bild 2

Bild 2

Installation

Max 950 mm Min 350 mm

Bild 3

Anslutning till vatten

Använd endast den tilloppslang som levereras med diskmaskinen. Återanvänd inte gamla eller andra lösa tilloppslangar.

Det måste finnas en avstångningskran på tilloppsledningen. Avstångningskranen ska placeras lättåtkomlig, så att vattnet kan stängas av om diskmaskinen måste flyttas.

När installationen är klar, öppna avstängningskranen och läta trycket stå på en stund och kontrollera att alla anslutningar är täta.

Anslut till kallt vatten...

Om du värmer upp din fastighet med olja eller el.

Anslut till varmt vatten (max 70 °C)...

Om du använder exempelvis fjärrvärme, solceller eller bergvärme för uppvärmning av din fastighet. Genom att välja varmvattenanslutning sparar du disktid och minskar diskmaskinens konsumtion av elenergi.

Anslutning till el

Information om den elektriska anslutningen hittar du på typskylten. Dessa uppgifter måste stämma överens med einätets data.

Diskmaskin utrustad med stickkontakt skall anslutas till jordat uttag.

Vägguttaget för elanslutning ska placeras utanför installationsutrymmet för att vara lättåtkomligt efter installation av diskmaskinen. Använd ej förlångningsladd!

OBS!

Reparation och underhåll som berör säkerhet eller prestanda, skall utföras av behörig fackman.

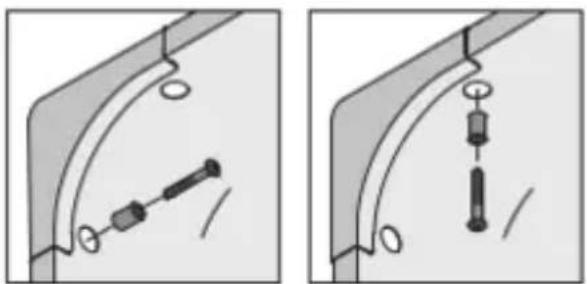

Skruva fast diskmaskinen

(Gäller diskmaskiner som byggs in.)

Kontrollera efter fastsättning att de främre fötterna ligger an mot golve t.

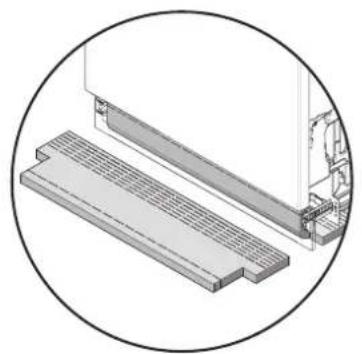

Inställning av sockeln (endast om m ^st äll in rätt sockeldjup så här har sparkplåt som tillbehör) Typ A

Diskmaskinen levereras med en eller två sparkplåtar beroende på modell. Tabellen visar vilken sparkplåt du ska använda beroende på vilken nischhöjd och sockeldjup du har.

Sockeldjup (mm)Nischhöjd

(mm)	10090807060504030
	LLLN/AN/AN/AN/AN/A820
	LLLLN/AN/AN/AN/A830
	LLLLLLLLL840
	HHHN/AN/AN/AN/AN/A850
	HHHHN/AN/AN/AN/A860
	HHHHHHHH870

L

Låg

sparkplåt (höjd=90 mm), Artikelnummer 80 73566

H	Hög	sparkplåt	(höjd=120 mm),	Artikelnummer	80
	735	67

N/A Rekommenderas inte med avseende på det estetiska utseendet.

2.

Nischhöjd

Sockeldjup

Installation

Typ B

Läs kapitel Felsökning innan du kontaktar service. Anteckna uppgifterna på typskylten som sitter på höger insida av diskmaskinen. Notera typnumret (1) och serienummer (2).

TYPE 1 SERIAL NO 2

Egna noteringar

Egna noteringar

Egna noteringar

Snabbguide

1 Fyll korgarna

Skölj inte disken under rinnande vatten innan i lastar in den i diskmaskinen. Skrapa bara bort större matrester innan du lastar diskmaskinen.

4 Tryck på huvudströmbrytaren tills displayen tänds

Dosera diskmedel

Diskmedelsfacket har ett mindre fack för förd och ett för huvuddisk.

Välj program och eventuella tillval

3 Kontrollera att spolarmarna kan rotera fritt

6 Tryck på Start/Stop och stäng luckan
