BRUKSANVISNING D5556 XXLFI ASKO

Tack för att ni har valt den här kvalitetsprodukten från ASKO.

Vi hoppas att den kommer att motsvara dina förväntningar och uppfylla dina behov under många år framöver. Skandinavisk design är en kombination av rena linjer, vardagsfunktionalitet och hög kvalitet. Det är kännetecknen för alla våra produkter och anledningen till att de är så uppskattade världen över.

För att få bästa möjliga nytta av er nya diskmaskin, rekommenderar vi er att läsa bruksanvisningen innan ni använder diskmaskinen. Information om hur man undviker följder för miljön lämnas också i bruksanvisningen.

Innan du diskar första gången

2Panelen

8Använda diskmaskinen

11Inställningar

13Skötsel och rengöring

15Felsökning

18Information för

19Teknisk inform

20Installation

21Service

22Programtabell

23Egna notering;

Panelen

För att starta maskinen tryck och håll in Huvudströmbrytaren tills displayen tänds.

1 Navigationsknapp <(vänster)

2 Navigationsknapp >(höger)

3 Option/Set (Tillval/Lagra inställning)

4 Display

5 Indikator för spolglansmedel

6 Indikator för salt

7 Start/Stop (Start/Stopp)

Panelen har sensorknappar med ljudsignal för bekräftelse (se kapitel Inställningar).

• Läs och spara bruksanvisningen!
- Använd inte diskmaskinen till något utöver det som anges i denna bruksanvisning.
- Belasta inte diskmaskinsluckan eller diskkorgarna med något utöver diskgods.
- Lämna inte diskmaskinsluckan i öppet läge eftersom det kan utgöra en snubbelrisk.

•Använd endast maskindiskmedell!

- Denna maskin får användas av barn från 8 år och personer med nedsatt fysisk förmåga, nedsatt mental förmåga, sinnefrånvaro eller brist på erfarenhet och kunskap. Dessa personer måste ha tillsyn vid användning av maskinen eller få anvisningar om hur maskinen ska användas och förstå de risker som kan förekomma. Rengöring av maskinen får inte utföras av barn utan tillsyn.

- Barn måste övervakas så att de inte leker med diskmaskinen.

- Skadad nätkabel får endast bytas av behörig fackman.

- Den här diskmaskinen ska användas i hushåll eller liknande såsom:

• personalkök i butiker, på kontor eller andra arbetsmiljöer.
• bondgårdar.

- av gäster på hotell, motell och andra typer av inkvarteringsmiljöer.

- Placera aldrig diskgods med lösningsmedelsrester i diskmaskinen på grund av explosionsrisken. Disk som innehåller aska, vax och smörjfett får heller inte diskas i diskmaskinen.

WARNING!

Knivar och andra spetsiga föremål måste ställas med spetsen nedåt i bestickskorgen eller läggas horisontellt i övriga korgar.

Installation

Se kapitel Installation.

Barnsäkerhet

• Stäng alltid luckan och sätt genast igång programmet när du fyllt på diskmedel.
• Håll barn borta från diskmaskinen när den är öppen. Det kan finnas diskmedelsrester kvar!
• Låt inte barn använda eller leka med diskmaskinen. Var särskilt aktsam när luckan är öppen.

WARNING!

Akta barnen - maskindiskmedel är frätande!

Förvara disk- och spolglansmedlet oåtkomligt för barn! Om någon svalt maskindiskmedel, ge genast dryck, ett till två glas mjölk eller vatten. Försök inte framkalla kräkning. Kontakta läka-re! Om någon fått maskindiskmedel i ögonen, skölj (minst 15 minuter) i rikligt med vatten.

Aktiverabarnspärr(KIdSafe™)

För att förhindra att barn startar diskmaskinen kan man aktivera en barnspärr (knapplås), se kapitel Inställningar.

Vinterförvaring/transporter

• Förvara diskmaskinen frostfritt.
- Undvik långa transporter vid stark kyla.
- Transportera diskmaskinen upprätt eller liggande på rygg.

Överfyllnadsskydd

Överfyllnadsskyddet startar utpumpning och stänger av vattenin-tag om diskmaskinens vattennivå stiger över den normala. Om skyddet utlöses, stäng av vattentillförseln och ring efter service.

Rengöring

När du gör rent kanten runt luckan ska du endast använda en lätt fuktad trasa. Spruta inte med duschflaska! Vatten kan tränga in i låset och komma i kontakt med de elektriska komponenterna.

Förpackningsmaterial

Källsortera enligt din kommuns rekommendationer.

Skrotning

• När diskmaskinen tjänat ut och ska skrotas ska den genast göras obrukbar. Dra ur kontakten och klipp av sladden så kort som möjligt.
• Diskmaskinen är tillverkad och märkt för återvinning.
• Kontakta din kommun för information om var och hur din diskmaskin skall återvinnas på rätt sätt.

Innan du diskar första gången

Avhärdaren

För att uppnå ett bra diskresultat behöver diskmaskinen mjukt vatten (vatten med låg kalkhalt). Hårt vatten orsakar vita beläggningar på diskgodset och i diskmaskinen.

Vattnets hårdhet anges i följande skalor: Tyska hårdhetsgrader (°dH) och franska hårdhetsgrader (°fH). Inkommande vatten med en hårdhetsgrad över 6°dH (9°fH) måsle avhärdas. Delta görs automatiskt med hjälp av den inbyggda avhärdaren. För att avhärdaren ska fungera optimalt måste inställningen av den anpassas till det inkommande vattnets hårdhetsgrad.

Kontakla vattenverket i din kommun, alternativt mät vattenhärdheten med hjälp av medföljande testremsa för att få reda på vilken hårdhetsgrad vattnet har. Efter att du har ställt in avhärdaren, dosera disk- och spolglansmedel som om du har mjukt vatten.

Såhäranvänderdutestremsan:

1 Vrid på vattenkranen och låt vattnet rinna i någon minut.
2 Fyll ett glas med kallvatten.
3 Ta testremsan ur sin förpackning.
4 Doppa testremsan i vattnet i cirka en sekund.
5 Vänta en minut. Jämför sedan fyrkanternas färger med vattenhårdhetstabellen.

		°fH°dHTestremsa
4 gröna □□□□		<5<3
1 röd ■□□□		>7>4
2 röda ■■□□		>15>8
3 röda ■■■□		>25>14
4 röda ■■■■		>38>21

Ställa in avhärdaren

I kapitel Inställningar på sidan 12 beskrivs hur du ställer in avhärdaren. Se vidare under kapitel Inställningar. Glöm inte att fylla på salt i saltbehållaren efter att du ställt in avhärdaren.

Fylla på salt

Innan du använder en diskmaskin med avhärdare måste du fylla på salt i saltbehållaren. Använd grovt salt eller specialsalt för diskmaskiner.

WARNING!

Fyll på salt precis innan du ska diska. För att inte riskera rostfläckar måste diskmaskinen sköljas ur direkt efter påfyllningen.

Häll aldrig maskindiskmedel i saltbehållaren. Detta leder till att avhärdaren förstörs!

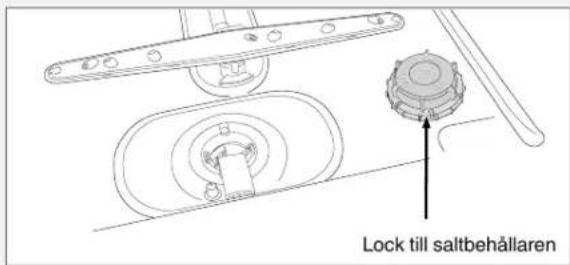

Görsåhärförstagången:

1 Skruva först bort locket enligt bilden.
2 Sätt tratten, som följer med diskmaskinen, i behållarens påfyllningshål. Häll först i ca 1 l vatten.
3 Fyll sedan på så mycket salt max 1,5 kg, att behållaren blir full.
4 Torka bort överflödigt salt, så att locket kan skruvas fast ordentligt.
5 Kör ett program så att eventuellt salt i diskmaskinen sköljs bort.

Lock till saltbehållaren

Indikeringförpåfyllningavsalt

När saltet är slut och behöver fyllas på lyser ovanstående symbol i displayen.

När saltet tar slut, skruva av locket och fyll behållaren med salt. Vatten behövs bara första gången! Torka rent och skruva åt. Kör ett program så att eventuellt salt i diskmaskinen sköljs bort.

OBS!

Efter påfyllning kan det dröja lite innan symbolen slocknar.

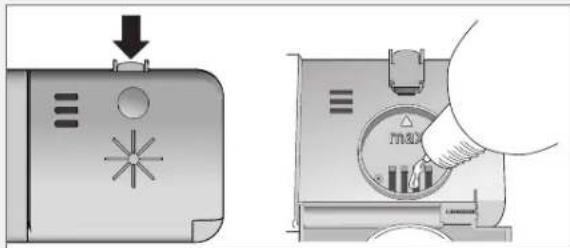

Fylla på spolglansmedel

Torkningen går snabbare och får ett bättre resultat om man använder spolglansmedel. Du får också ett finare diskresultat med klart och fläckfritt diskgods.

1 Öppna locket för spolglansmedel.
2 Fyll försiktigt på spolglansmedel. Fyll endast på så mycket spolglansmedel tills det när nivån markerad med max.
3 Torka bort eventuellt överflödigt spolglansmedel runt om behållaren.
4 Stäng locket ordentligt.

Indikeringförpåfyllningavspolglansmedel

När spolglansmedlet är slut och behöver fyllas på lyser ovanstående symbol i displayen.

OBS!

Efter påfyllning kan det dröja lite innan symbolen slocknar.

Lasta diskmaskinen

Ställa in dosering av spolglansmedel

I kapitel Inställningar beskrivs hur du ställer in doseringen av spolglansmedel. Doseringen av spolglansmedel kan ställas in från (Avill (Hög dosering). (Förvalt från fabrik: )

Ökadoseringenavspolglansmedel:

- Om diskgodset har vattenfläckar.

Minskadoseringenavspolglansmedel:

• Om diskgodset har en vit/blå kladdig film.
  • Om diskgodset har ränder.
• Vid skumbildning. Om man har mycket mjukt vatten kan man späda spolglansmedlet med hälften vatten.

Diska ekonomiskt

Diskabarafullmaskin

Vänta med diskningen tills diskmaskinen är full, så sparar du energi. Använd programmet Avspolning för att skölja diskgodset orn du får problem med lukt, medan du väntar på att diskmaskinen skall bli full.

Diskamedlägretemperatur

Är disken bara lätt smutsad kan du välja ett program med låg temperatur.

VäljprogrammedtillvaletTorkning:Kort

För att spara energi, använd Torkning: Kort. Du får ett bättre torkresultat om du efter avslutat program ställer luckan lite på glänt.

Sköljinteunderrinnandevatten

Skrapa bara bort större matrester innan du lastar diskmaskinen.

Väljmiljöanpassatdiskmedel

Läs miljödeklarationerna på förpackningen!

Ansluttillkalltvatten...

Om du värmer upp din fastighet med olja eller el.

Ansluttilvarmtvatten(max70°C)...

Om du använder exempelvis fjärrvärme, solceller eller bergvärme för uppvärmning av din fastighet. Genom att välja varmvattenanslutning sparar du disktid och minskar diskmaskinens konsumtion av elenergi.

Ömtåligt diskgods

En del husgeråd tål inte att maskindiskas. Detta kan bero på flera saker. Vissa material tål inte stark värme, andra kan skadas av maskindiskmedlet.

Ömtållgdekor

Porslin med dekor som ligger ovanpå glasyren (godset känns då strävt) bör inte maskindiskas.

Kristall/glas

Placera föremålen så att de inte stöter samman under diskningen. Använd ett kort program med lågsta möjliga disktemperatur. Välj Torkning: Kort. Antika och mycket ömtåliga föremål bör inte diskas i diskmaskin.

Glas som maskindiskas i höga temperaturer kan med tiden få en grå slöja som inte går att få bort. Diska finglasen i låg temperatur och med låg dosering av diskmedel.

Silver

Föremål av silver och rostfritt bör inte komma i beröring med varann, eftersom silvret då kan missfärgas.

Bestickmedklistradehandtag

Vissa typer av lim tål inte maskindisk. Handtagen kan i sådana fall lossna.

Trä

Träföremål bör endast maskindiskas om de är märkta Maskindisk.

Aluminium

Aluminium kan mattas av maskindisk. Aluminiumkastruller av god kvalitet kan dock maskindiskas, även om man får räkna med en minskad högglans.

Plastföremål

Undvik att diska plastföremål som inte tål höga temperaturer.

Din maskin är utrustad med turbotorkfunktion (Turbo Drying Express™), som ger ett förbättrat torkresultat för plastföremål med mera.

OBS!

Plastföremål ska inte placeras i den inringade delen av underkorgen, eftersom de kan skadas på grund av värmen.

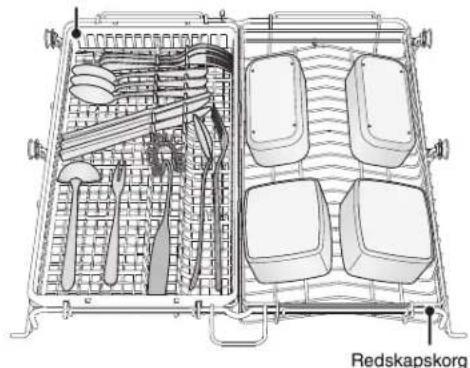

Diskmaskinen är utrustad med toppkorg, överkorg, mellankorg och underkorg med bestickkorg.

Korgarnasutseendekanskiljasigberoendepådiskmaskinens utförande.

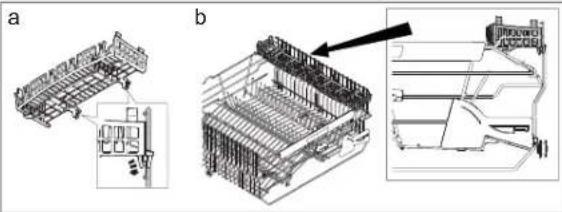

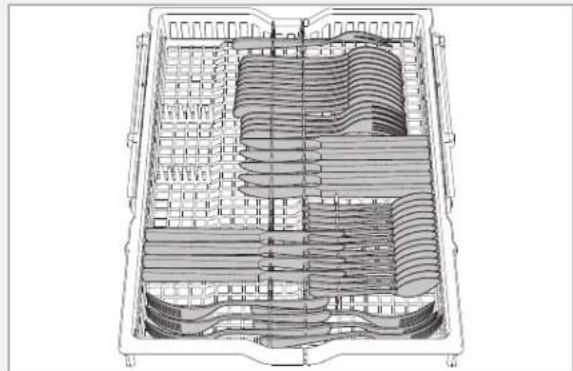

Toppkorg

Toppkorgen har plats för bestick, slevar, vispar, serveringsbestick och liknande föremål.

1 Dra ut toppkorgen.
2 Dra de två låshandtagen på vardera sida framåt för att höja toppkorgen.

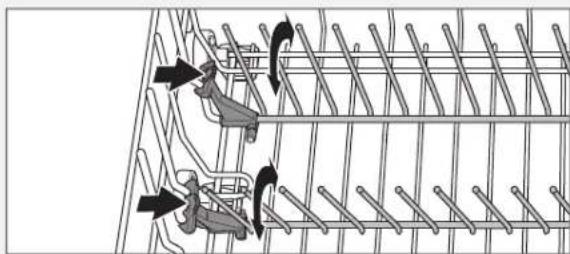

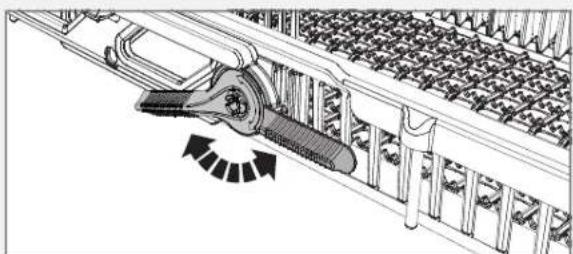

Sänkningavtoppkorg

1 Se till att överkorgen är sänkt till dess nedersta läge.
2 Dra ut toppkorgen.
3 Skjut de två låshandtagen på vardera sida nedåt och bakåt för att sänka toppkorgen.

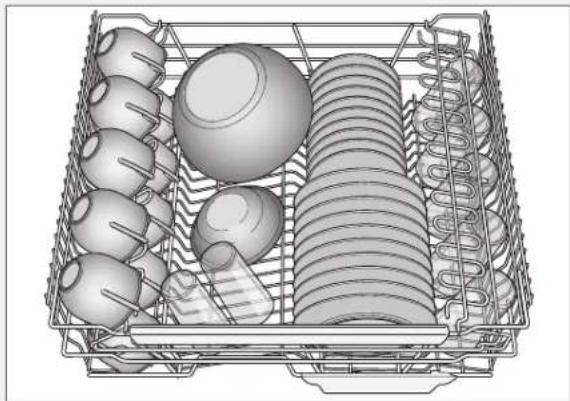

Placera glas, koppar, skålar, assietter och fat i överkorgen. Vänd alla smutsiga ytor inåt och nedåt! Vinglas ställs i vinglashyllan och knivar läggs i knivstället till höger om sådant finns.

Vikpinnarna kan fällas upp och ner för att man på ett bättre sätt ska kunna placera kastruller, skålar och glas.

1 Dra ut överkorgen.
2 Ta tag i överkorgens sidor med båda händerna och lyft upp den.

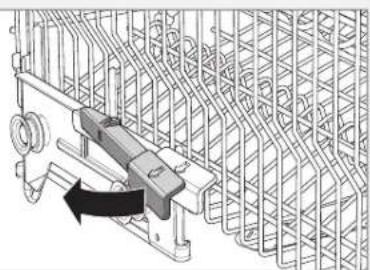

Sänkningavöverkorg

1 Dra ut överkorgen.
2 Dra ut de två låshandtagen på vardera sida för att sänka överkorgen.

Mellankorgens trådkorg med spolrör är lämplig för låga föremål. Mellankorgens redskapskorg har plats för slevar, vispar, serveringsbestick och liknande föremål.

Trådkorg

Mellankorgens två korgar kan tas bort, alternativt kan hela mellankorgen tas bort, för att skapa större utrymme mellan över- och underkorg om stora föremål ska diskas.

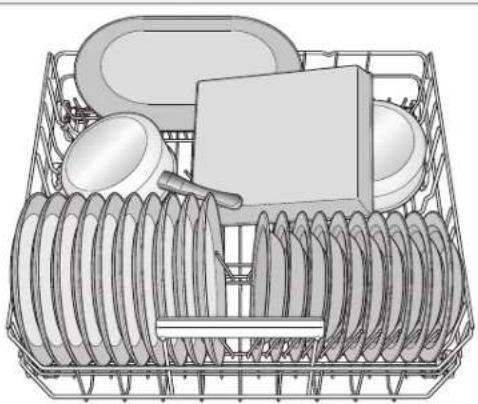

Underkorg

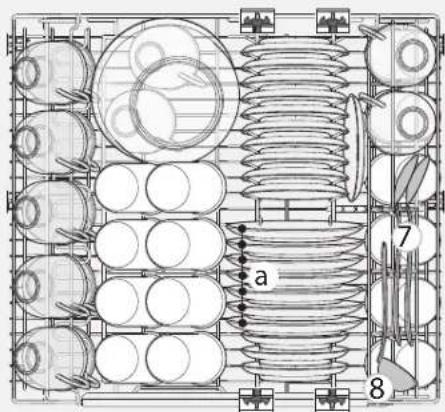

Placera tallrikar, assietter, uppläggningsfat, kastruller och bestick (i bestickskorgen) i underkorgen.

Placera grytor och kastruller i den bakre högra delen av underkorgen, för att på bästa sätt utnyttja diskprestandan från den bakre av de två spraymunstyckena (Power Zone™ Pot & Pans) som är avsett för denna typ av diskgods.

Fäll ned de fällbara vikpinnarna (tallriksstöden) vid diskning av kastruller. I den bakre högra delen av underkorgen kan hälften av vikpinnarna fällas vid diskning av till exempel stengods eller en långpanna.

Vas-ochflaskhållare

Flytta vikpinnar samt dess fästen för att bredda avständet mellan pinnraderna för att anpassa underkorgen till tallrikar med en diameter större än 25 cm.

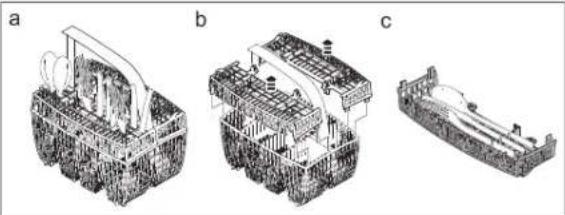

Bestickskorg

Ställ besticken med skaften nedåt, förutom vassa knivar, och så spridda som möjligt. Se till att skedar inte ligger i varandra.

Bestickskorgen placeras med fördel i den främre mittersta delen av underkorgen, för att få ut bästa möjliga diskprestanda från det unika spraymunstycket (Power Zone™ Cutlery) som är avsett för bestickskorgen.

WARNING!

Knivar och andra spetsiga föremål måste ställas med spetsen nedåt i bestickskorgen eller läggas horisontellt i övriga korgar.

Fällbarluckaförsmåprylar

Bestickskorgen har en fällbar lucka i mitten för småprylar, eller smala skaft, som till exempel elvispar.

Använda diskmaskinen

Bestickskorgmedlock

Placeringavlockförbestickskorg(iöverkorgen)

Locket på bestickskorgen kan tas av och exempelvis användas som extra bestickskorg i överkorgen, se nedan.

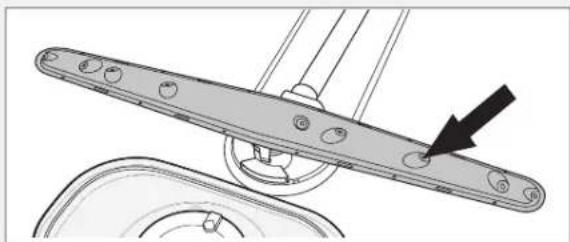

Kontrollera att spolarmarna kan rotera fritt.

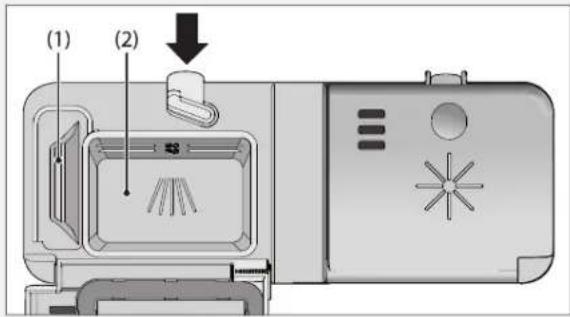

Dosera diskmedel

(1) (2)

1 Fack för fördiskmedel

2 Fack för huvuddiskmedel

Diskmedel skall doseras efter vattnets hårdhetsgrad.

Följ doseringsanvisningarna på diskmedelsförpackningen. Diskmaskinen är utrustad med en avhärdare, dosera därför som om du har mjukt vatten.

Överdosering av diskmedel kan försämra diskresultatet och medför dessutom en extra belastning för miljön.

Häll diskmedlet i diskmedelsfacket. Det finns ett fack för fördisk och ett för huvuddisk. Om pulver- eller flytande maskindiskmedel används, dosera en mindre del av diskmedlet i facket för fördisk. Kontakta diskmedelstillverkaren om du har frågor rörande diskmedel.

WARNING!

Akta barnen - maskindiskmedel är frätande!

OBS!

Använd endast maskindiskmedel! Handdiskmedel får inte användas eftersom skumbildningen hindrar diskmaskinens arbete.

Diskmedelstabletter

Dela tabletten i två delar om locket till doseraren är svårt att stänga. Det finns risk att diskmedlet inte doseras riktigt om locket är spänt och inte kan öppnas på rätt sätt.

OBS!

Diskmedelstabletter rekommenderas inte i korta program (under 75 minuter). Använd då istället pulver- eller flytande maskindiskmedel.

3in1/Kombimedel

Läs noga anvisningarna för dessa produkter. Är något oklart, kontakta diskmedelstillverkaren.

I kapitel Inställningar beskrivs hur du kan aktivera TAB (3in1/ Kombimedel). Observera att salt måste fyllas på i saltbehållaren. Om du inte är nöjd med disk- och torkresultatet inaktivera inställningen TAB (3in1/ Kombimedel) samt fyll på salt, diskmedel och spolglansmedel. Se kapitel Innan du diskar första gången.

Huvudströmbrytaren

Tryck och håll in Huvudströmbrytaren tills displayen tänds.

Välja program

Diskmaskinen känner av hur smutsig disken är och anpassar vattenförbrukning och temperatur därefter. Vid nyinstallation behöver programmet köras fem gånger innan det helt anpassat sig och ger bästa resultat.

Tldsprogram

Programmet anpassar sig till angiven varaktighet eller sluttid. För det här programmet är det viktigt att välja tid efter diskens smutsighet.

Lätt smutsad disk0:15-0:45

Normalt smutsad disk1:00-1:30

Hårt smutsad disk2:00-2:30

Grytdisk

Program för hårt smutsad disk som till exempel kastruller, grytor och gratängformar. Om diskmaskinen inte fylls av sådan disk, kan du fylla på med tallrikar och så vidare.

Dagligdisk

Även detta program är ett effektivt vardagsprogram för lätt intorkade matrester, men är inte avsett för inbränd mat, till exempel gratängformar.

Ecodisk

Detta program är avsett för diskning av normalt smutsat gods och är det effektivaste programmet när det gäller kombinerad energi- och vattenförbrukning.

Tillvalet Torkning: Kort måste väljas för att få det program som informationen för energimärkningen bygger på.

Snabbdisk

Programmet används till glas och porslin som är lätt smutsat, exempelvis kaffekoppar.

Plastdisk

Ett program som är avsett för att diska plasföremål som tål ma- skindisk. Programmet har en extra lång torksekvens. Även porslin och glas går bra att diska.

Skondisk

Om disken inte är så hårt smutsad, kan du välja Skondisk. Programmet är avsett för glas och porslin, som just använts och därför inte kräver ett så kraftfullt program.

Detta program kan användas för ömtålig disk. Välj Torkning: Kort om du vill vara extra försiktig. Se också avsnittet Ömtåligt disk-gods i kapitel Lasta diskmaskinen.

Underkorgsdisk

När du endast vill diska tallrikar och bestick i underkorgen kan du använda detta program. Lätt smutsad disk går även att sätta i överkorgen.

Överkorgsdisk

Om du endast har koppar och glas i överkorgen som behöver diskas kan du använda detta program. Lätt smutsad disk går även att sätta i underkorgen.

Hyglendisk

Detta program är idealiskt att använda då det ställs extra höga hygienkrav, exempelvis för nappflaskor och skärbrådor. Temperaturen är hög både i huvuddisken och i den sista sköljningen.

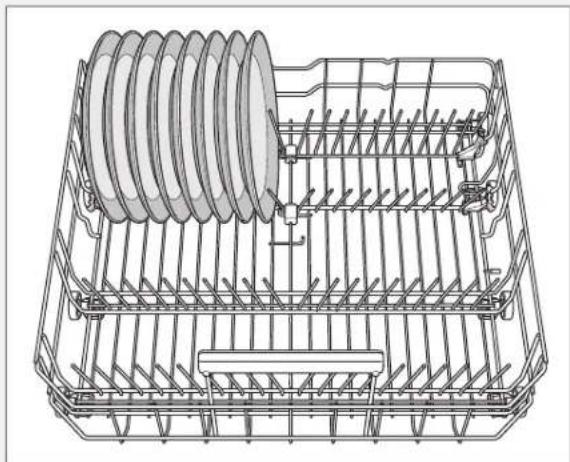

Tallriksuppvärmning

Används till att värma tallrikar. Se nedan för placering av tallrikarna.

För att skölja diskgodset, medan du väntar på att diskmaskinen skall bli full.

Välja tillval

Tryck på Option/Set och därefter Navigationsknapp < eller > för att välja ett tillval. Bekräfta valet genom att trycka på Option/Set.

Vilka tillval du kan välja varierar mellan programmen. (Lämna menyn genom att trycka på Navigationsknapp < eller > tills Tillbaka? visas i displayen. Bekräfta valet genom att trycka på Option/Set.)

Torkning: Kort/Lång

Tack vare en förhöjd temperatur i sista skölj och en längre torkfas förbättras torkresultatet om du aktiverar tillvalet. Energiförbrukningen blir då lätt förhöjd. När du startal programmet sparas tillvalet du gjort till nästa gång du kör samma program. För att spara energi, välj Torkning: Kort.

Tillvalet kan väljas i följande program; Grytdisk, Daglig disk, Ecodisk, Snabbdisk, Underkorgsdisk, Överkorgsdisk, Hygiendisk.

Väljtld(Tldsprogram)

Du kan välja programlängd från 15 minuter upp till 2:30 timmar.

Tidsbesparing:På/Av

Detta tillval reducerar programtiden, men förbrukar mer energi och vatten.

Tillvalet kan väljas i följande program; Grytdisk, Överkorgsdisk, Underkorgsdisk.

Fördröjdstart:1-24timmar

Vid val av Födröjd start kommer diskmaskinen att starta 1-24 timmar efter det att du har tryckt på knappen Start/Stop.

1 Tryck på Navigationsknapp < eller > för att ställa in önskat antal timmar.
2 Tryck på Start/Stop, diskmaskinen räknar ner med 1 limma åt gången och startar vid vald fördröjning.

Tryck och håll in Start/Stop i tre sekunder om du vill avbryta tillvalet Födröjd start.

Starta diskmaskinen

Tryck och håll in Start/Stop tills displayen visar "Programmet startat". Detta indikerar att diskmaskinen är klar att starta. Stäng luckan ordentligt, annars startar inte diskmaskinen.

OBS!

Om maskinen inte startas inom 2 minuter efter senaste knapptryckning återgår den till att visa senast körda program.

Återstående tid

När du valt program och tillval, visas hur lång tid programmet tog förra gången det kördes.

Tiden kan variera något från gång till gång beroende på temperatur på inkommande vatten, diskmängden, omgivningens temperatur med mera.

OBS!

Återstående tidvisning kan i den första körningen av varje program vara något missvisande, eftersom diskmaskinen gör en uppskattning av tiden. Vid andra körningen av respektive program utgår diskmaskinen från den tid programmet tog vid föregående körning.

Ljusindikering (Status Light™)

Ljusindikering i nedre delen av diskmaskinen ger dig information genom ljussken i 3 olika färger. Justera ljusindikeringen så att den syns ordentligt genom att dra den genomskinliga plastskivan ut eller in.

Ljusindikering

Blå

Lasta mer. Programmet har startat men du kan fortfarande lasta i mer disk.

Röd

Lasta ej. Du bör inte lasta in mer disk (risk för sämre diskresultat).

Blinkanderött

Detta indikerar ett fel. Se vidare under kapitel Felsökning.

Grön

Lasta ur. Diskprogrammet är klart. Standby-ljus i 60 minuter.

Om du vill avbryta eller byta program

Öppna luckan, tryck och håll in Start/Stop i tre sekunder, om du vill byta program sedan du startat diskmaskinen. Fyll på nytt diskmedel om luckan till doserarens diskmedelsfack öppnats. Välj därefter ett nytt program, tryck på Start/Stop och stäng luckan.

Vill du stoppa i mer disk?

Öppna luckan. Diskmaskinen stannar automatiskt. Ställ in disken, stäng luckan och diskmaskinen fortsätter där den slutade.

Om diskmaskinen stängs av med huvudströmbrytaren eller vid strömavbrott

Om diskprogrammet inte är avslutat fortsätter det avbrutna programmet när diskmaskinen får ström igen.

OBS!

Under torkningen avbryts programmet om strömmen stängs av eller om luckan är öppen i mer än 2 minuter.

Efter avslutat program

När programmet avslutats och luckan öppnats visas "END" i displayen.

Programslut indikeras även genom en kort ljudsignal. I kapitel Inställningar beskrivs hur du ändrar denna funktion.

Dessutom visas programslut genom en ljusindikering. Se avsnittet Ljusindikering (Status Light™) i kapitel Använda diskmaskinen.

Diskmaskinen stängs av när luckan öppnas. Om inte luckan öppnats inom 60 minuter stängs diskmaskinen av automatiskt. Stäng av vattenkranen efter varje användning.

Inställningar

1. Funktionsmeny START STOP

Öppna Funktionsmenyn:

		BeskrivningKnapptryck
1.		Stäng av maskinen.Öppna luckan.Tryck och håll in Huvudströmbrytaren tills displayen tänds.
2.		Inom 20 sekunder;- tryck på Navigationsknapp > (höger), 5 gånger.- tryck på knappen Option/Set, 5 gånger.
3.		Displayen visar Funktionsmeny. Bekräfta valet genom att trycka på Option/Set.(Lämna menyn genom att trycka på Navigationsknapp < eller > tills Tillbaka? visas i displayen. Bekräfta valet genom att trycka på Option/Set.)

Navigera i Funktionsmenyn:

		BeskrivningKnapptryck
		Tryck på Navigationsknapp < eller > för att välja mellan inställningarna.
		Tryck på Option/Set för att lagra inställningen och komma vidare till nästa menysteg.(Lämna menyn genom att trycka på Navigationsknapp < eller > tills Tillbaka? visas i displayen. Bekräfta valet genom att trycka på Option/Set.)

Du kan göra följande inställningar i Funktionsmenyn:

	AlternativInställningar
1.Språk	English/Svenska/Dansk/Norsk/Suomi/Français/Deutsch/Italiano/Espanol/Nederlands/Ryssckii	Du kan välja vilket språk som visas i displayen.
	På/Av2.Barnspärr	För att förhindra att barn startar diskmaskinen kan en barnspärr (knapplås) aktiveras.För att tillfälligt inaktivera och aktivera barnspärren tryck och håll in knappen Option/Set i 5 sekunder. (Barnspärren aktiveras automatiskt igen efter 2 minuter.)
	Celsius/Fahrenheit3.Temperaturenhet	Temperatur i displayen kan visas i °C (Celcius) eller i °F (Fah-renheit).
	Av/Låg/Medel/Hög4.Volymljudsignal	Diskmaskinen talar via en ljudsignal om när programmet är klart eller om ett fel har uppstätt.
5. Volym knappljud	Av/Låg/Medel/Hög	Signalen ger bekräftelse på en knapptryckning.
6. LCD kontrast	1/2/3/4	Justering av kontrasten i displayerna.
7. Spolglansmedel	1/2/3/4/5/0	Inställning för dosering av spolglansmedel.
	0-98.Vattenhårdhet	Inställning av avhärdaren. Hämta inställningsvärdet från vattenhårdhetstabellen nedan.
		°dH °fH °dH °fH0-5 0-9 20-24 35-436-8 10-14 25-20 44-529-11 15-20 30-39 53-7012-14 21-25 40-49 71-8815-19 26-34 50+ 89+
9. Superskölj	På/Av	Superskölj lägger till två extra sköljningar.Aktiveras i följande program; Ecodisk, Grytdisk, Plastdisk, Skondisk, Underkorgsdisk, Överkorgsdisk, Hygiendisk.
	På/Av10.Tab3In1	Vid användning av så kallade 3in1/ Kombimedel kan du aktivera denna inställning. Diskprogrammen anpassas då automatiskt så att bästa möjliga disk- och torkresultat alltid erhälles. Om inställningen är aktiverad behöver man inte fylla på spolglansmedel eftersom tillvalet stänger av doseringen för spolglansmedel. Den sänker även doseringen av salt i avhärdaren. Observera att salt måste fyllas på i saltbehållaren.OBS!För att erhålla ett gott diskresultat är det mycket vikligt att undersöka vilket slags diskmedel eller kombiprodukt det handlar om! Läs noga på diskmedelsförpackningen hur diskmedlet ska användas. Bruksanvisning eller upplysningar på förpackningen måste beaktas!
11.Väljprogram	Autodisk / Tidsprogram / Grytdisk / Dag-Program kan visas eller döljas i menyn. Välj mellan På och lig disk / Ecodisk / Snabbdisk / Plastdisk Av./ Skondisk / Underkorgsdisk / Överkorgs-disk / Hygiendisk / Tallriksuppvärmning / Avspolning	Om alla program sätts till Av kommer programmet Ecodisk att visas i displayen.

Skötsel och rengöring

Grovsilen

I grovsilen samlas större matrester, som inte utan vidare kan passera avloppspumpen. Töm grovsilen vid behov.

1 Lyft grovsilen rakt upp med hjälp av handtaget.
2 Töm grovsilen. Glöm inte att sätta tillbaka den!

Grovsil

Finsilen

Det som samlas på finsilen spolas automatiskt av vid varje diskomgång. Finsilen och dess rördel bör ändå rengöras ett par gånger om året.

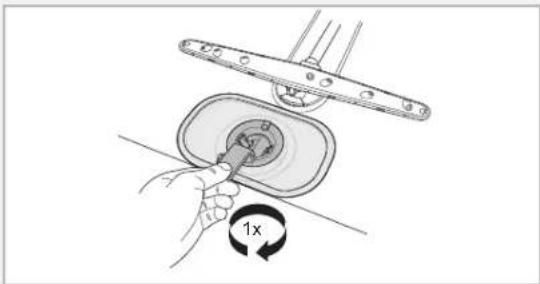

1 Vrid handtaget moturs ett varv.

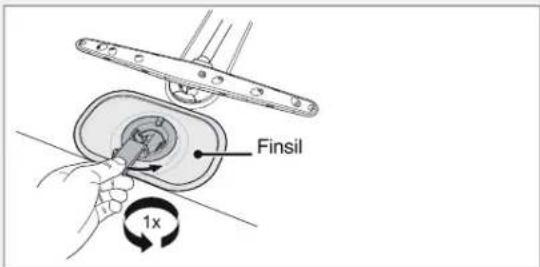

Finsil 1x

2 Lyft rördelen rakt upp med handtaget. Avlägsna sedan grovsilen för att kunna rengöra rördelen.
3 Plocka bort och rengör finsilen.
4 Återmontera i omvänd ordning. Kontrollera att kanterna tätar ordentligt när du sätter tillbaka finsilen.

Rördel

5 Lås fast silen genom att vrida handtaget medurs till stoppläge. Handtaget ska peka rakt ut från diskmaskinen.

Diskmaskinen får inte användas utan att silarna är monterade! Diskresultatet kan påverkas om grovsilen inte är rätt monterad

Avloppspumpen

Pumpen kan nås inifrån diskmaskinen.

1 Gör diskmaskinen strömlös genom att dra ut stickkontakten ur vägguttaget!
2 Ta bort grovsilen och rördelen.

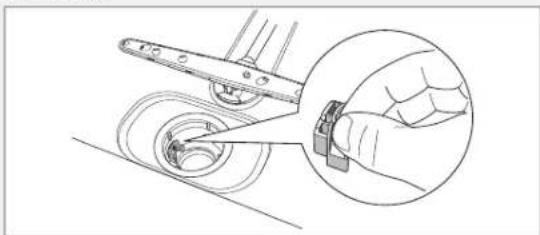

3 Ta bort den lilla gula passbiten till vänster i bottenbrunnen (se bild nedan).

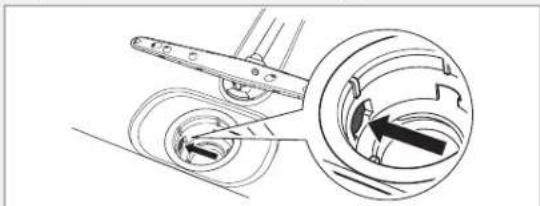

4 Genom att sticka in fingret i hålet kommer du åt att snurra pumpvingen och ta bort eventuella stopp.

5 Montera tillbaka passbiten och silarna.
6 Sätt i stickkontaken i vägguttaget.

Om diskmaskinen ändå inte går att starta och ett surrande ljud hörs har överfyllnadsskyddet aktiverats.

•Stäng av vattnet.
- Dra ur stickkontakten ur vägguttaget.
•Ring service.

OBS!

Glöm inte montera tillbaka passbiten.

Spolarmarna och spolrör

Hål och lagringar kan ibland bli igensatta. Peta bort skräpet med en nål eller liknande. Spolarmarna har även hål på undersidan.

För att underlätta rengöringen kan du lossa spolarmarna. Glöm inte att sätta tillbaka dem igen.

- Dra den undre spolarmen rakt upp för att lossa den.

Övrespolarm

• Dra ut överkorgen.

- Skruva spolarmslagringen motsols för att lossa spolarmen från överkorgen.

Toppspolarm

- För att toppspolarmen ska kunna lossas måste överkorgen tas bort. Dra ut överkorgen och vrid korgstoppet utåt på de båda skenorna (se bild). Korgen går nu att ta loss.

- Dra ut toppkorgen. Tryck upp toppspolarmen och skruva spolarmslagringen motsols för att lossa spolarmen.

Mellankorgensspolrör

• Dra ut mellankorgen.
- Kontrollera hålen i spolrören.

När du gör rent kanten runt luckan använd endast en lätt fuktad trasa (eventuellt med lite rengöringsmedel).

WARNING!

Spruta inte med duschflaska eller liknande runt lucklåset. Detta för att undvika att vatten tränger in i lucklåset och kommer i kontakt med de elektriska komponenterna.

Diskmaskinens innerbehållare är tillverkad av rostfritt stål och hålls ren genom normal användning. Om du har kalkhaltigt (hårt) vatten kan det dock bildas kalkavlagringar i diskmaskinen. Kör i så fall programmet Grytdisk med två matskedar citronsyra i diskmedelsfacket (utan disk i maskinen).

Panelen

Håll sensorknapparna rena och fria från fett. Torka av dem med torr eller lätt fuktad trasa. Använd aldrig rengöringsmedel – det kan repa ytan. Stäng av diskmaskinen med knappen På/Viloläge vid rengöring av sensorknapparna för att undvika ofrivilliga knapptryckningar.

Felsökning

		ÅtgårdTypavfelldisplayFrontdisplay
	Överfyllnad 1F10	Rensa avloppspumpen. Se kapitel Skötsel och rengöring. Om problemet kvarstår ring service.
	UttömningsfelF11	Se "Vatten kvar i diskmaskinen" i tabellen "Problem" nedan. Om problemet kvarstår ring service.
	VattenintagsfelF12	Kontrollera att vattenkranen är öppen. Kontrollera att yttre silen på inloppsslangen inte är blockerad. Om problemet kvarstår ring service.
F40	Ventilläckage	Stäng av vattenkranen och ring service.
	Temp. stoppfel 3F41	Kontrollera proppar/säkringar. Om problemet kvarstår bryt strömmen med fastighetens huvudströmställaren och ring service.
		Ring service.Termistorfel 1F42
		Ring service.Trycksensorfel 1F43
F49	Temp. stoppfel 1	Ring service.
	Temp. stoppfel 4F51	Kontrollera proppar/säkringar. Om problemet kvarstår bryt strömmen med fastighetens huvudströmställaren och ring service.
F54	Överfyllnad 2	Stäng av vattenkranen och ring service.
F58	Kommunikationsfel UIC	(UIC är en förkortning för "User Interface Control"). Ring service.
F59	Fel version UIC	(UIC är en förkortning för "User Interface Control"). Ring service.
		Ring service.Okänt felF60

Tryck på valfri knapp för att ta bort felmeddelandet.

	Problem	ÅtgärderTänkbaraorsaker
Disken är inte ren.	Spolarmarna går inte runt.	Lyft av armarna och gör rent.
		Kontrollera att diskgods inte hindrar spolar-marna.
	Gammalt diskmedel. Diskmedel är färskvara.	Undvik storförpackningar.
	Felaktig dosering av diskmedel.	Dosera efter vattnets hårdhetsgrad. Kraftig över- eller underdosering medför försämrat diskresultat.
	För svagt diskprogram.	Byt till ett kraftigare program.
	Felaktig lastning av diskmaskinen.	Täck inte porslin med stora skålar eller dylikt. Undvik att placera mycket höga glas i hörnen av korgarna.
	Glas och koppar har vält under diskningen.	Ställ diskgodset stadigt.
	Silen är inte i rätt position.	Skruva fast silen. Se kapitel Skötsel och ren-göring.ÅtgärderTänkbaraorsakerProblem
Fläckar eller slöja på diskgodset.	Avhärdaren läcker salt.	Kontrollera att saltlocket är ordentligt åtskruvat. Annars ring service.
	Felaktigt inställd avhärdare.	Se kapitel Inställningar.
	Felaktigt inställd dosering för spolglansmedel.	Se kapitel Innan du diskar första gången och Inställningar.
	Saltbehållaren är tom.	Fyll på salt. Se kapitel Innan du diskar första gången.
	3in1/ Kombimedel används och inställningen TAB (3in1/ Kombimedel) är aktiverad.	Inaktivera inställningen TAB (3in1/ Kombimedel) samt fyll på salt och spolglansmedel.
	För hög temperatur och/eller för mycket diskmedel kan orsaka så kallad etsning på kristallglas. Detta kan tyvärr inte åtgårdas, bara förebyggas.	Diska kristallglas i låg temperatur och dosera diskmedel med försiktighet. Kontakta diskmedelstillverkaren.
Diskgodset har en vit/blå kladdig film.	För hög dosering av spolglansmedel.	Sänk doseringen. Se under kapitel Innan du diskar första gången och Inställningar. Om vattnet är mycket mjukt kan du eventuellt spåda ut spolglansmedlet med hålften vatten.
Fläckar på rostfritt eller silver.	Vissa matrester såsom senap, majonnås, citron, vinåger, salt och dressing kan orsaka fläckar på rostfritt stål om det lämnas kvar en längre tid.	Skölj bort den här sortens matrester om du inte ska starta diskmaskinen på en gång. Använd gärna programmet Avspolning.
	Allt rostfritt kan ge fläckar på silver om de kommer i kontakt under diskningen. Även aluminium kan orsaka fläckar på diskgodset.	Föremål av silver och rostfritt bör inte komma i beröring med varann under diskningen.
Fläckar som är kvar efter diskningen.	Läppstift och te kan vara svårt att diska bort.	Byt till ett diskmedel med blekmedel.
Slamrande ljud vid diskning.	Disken är inte rätt placerad eller spolarmarna går inte runt.	Kontrollera att diskgodset står stadigt. Snurra på spolarmarna för att se att de går runt.
Diskmaskinen startar inte.	Knappen Start/Stop har tryckts in för kort stund.	Tryck och håll in Start/Stop tills displayen visar "Programmet startat".
	Luckan är inte ordentligt stängd.	Kontrollera.
	En propp/ säkring har lösl ut.	Kontrollera.
	Stickkontakten sitter inte i vägguttaget.	Kontrollera.
		Kontrollera.Vattenkranen är stängd.
		Kontrollera.Överfyllnad/läckage.
	Ett surrande ljud (avloppspumpen) hörs från diskmaskinen, som ej upphör när strömmen bryts med huvudströmbrytaren.	Stäng av vattenkranen. Dra ur kontakten och ring därefter service.
	Kontrollera att inte tillvalet Fördröjd start är inkopplat.	Tryck och håll in Start/Stop i tre sekunder om du vill avbryta tillvalet Fördröjd start.
Vatten kvar i diskmaskinen.	Stopp i avloppsslangen.	Lossa avloppsslangen där den är ansluten till diskbänkens vattenlås. Kontrollera att inget skräp har fastnat. År den konformiga delen av röret kapad så att innerdiametern är minst 14 mm?
	Veck på avloppsslangen.	Kontrollera att slangen inte har några veck eller skarpa böjar.
	Silarna är igensatta.	Rensa grovsil och finsil.
	Föremål i avloppspumpen.	Rensa avloppspumpen. Se kapitel Skötsel och rengöring.
Dålig lukt i diskmaskinen.	Smuts kring lister och hörn.	Gör rent med en diskborste och låglöddrande rengöringsmedel.
	Program med låg temperatur är valt under en längre tid.	Kör ett program med en högre temperatur cirka 1 gång i månaden.
Diskgodset blir inte tillräckligt torrt.	För låg torkeffekt.	Aktivera tillvalet Torkning: Lång.
	Diskmaskinen är inte fullastad.	Lasta diskmaskinen full.
	Spolglansmedlet är slut eller inställt på för låg dosering.	Fyll på eller öka doseringen av spolglansmedel. Se under kapitel Innan du diskar första gången och Inställningar.
	3in1/ Kombimedel används och inställningen TAB (3in1/ Kombimedel) är aktiverad.	Inaktivera inställningen TAB (3in1/ Kombimedel) samt fyll på salt och spolglansmedel.
		Öppna dörren på glänt efter avslutat program.
Luckan går inte att stänga.	Korgarna sitter inte i rätt läge.	Kontrollera att korgarna är i rätt horisontellt läge, och att mellankorgens vattenanslutning ligger i riktlinje med dess spolrör.
		Kontrollera att diskgods inte hindrar diskkorgarna från att skjutas in i rätt läge.
Sensorknapparna reagerar inte på tryck.	Du har tryckt på sensorknapparna för snabbt efter du öppnat luckan.	Vänta en stund och prova igen.
	Smuts på sensorknapparna.	Rengör med torr eller lätt fuktad trasa.
	Luckan är stängd.	Öppna luckan. Sensorknapparna reagerar endast på knapptryckningar när luckan är öppen.
	Barnspärr (knapplås) är aktiverat.	Se kapitel Inställningar.

Information för testinstitut

Energimärkning

EN 60436Teststandard Europa:

14Antal standardkuvert:

Ecodisk, Torkning: KortDiskprogram:

Kallvatten 15 °CAnslutning:

Doseringvidtest

Diskmedel:

Enligt EN 60436

Spolglansmedel:

Enligt EN 60436

5Spolglansmedelsdosering:7,5 gramFördisk:

27,5 gramHuvuddisk:

Se till att toppkorgen är i dess översta läge. Se avsnittet Toppkorg i kapitel Lasta diskmaskinen.

Börja med att placera teskedarna så att de kommer under knivarna.

Se till att överkorgen är sänkt till dess nedersta läge. Se avsnittet Överkorg i kapitel Lasta diskmaskinen.

a b c b b

Plocka bort vinglashyllan från underkorgen.
Plocka bort mellankorgen.

a ägg

b köttfärs

c spenat

Mätning av ljudvärde

Testmetod ljudmätning:

IEC 60704-2-3

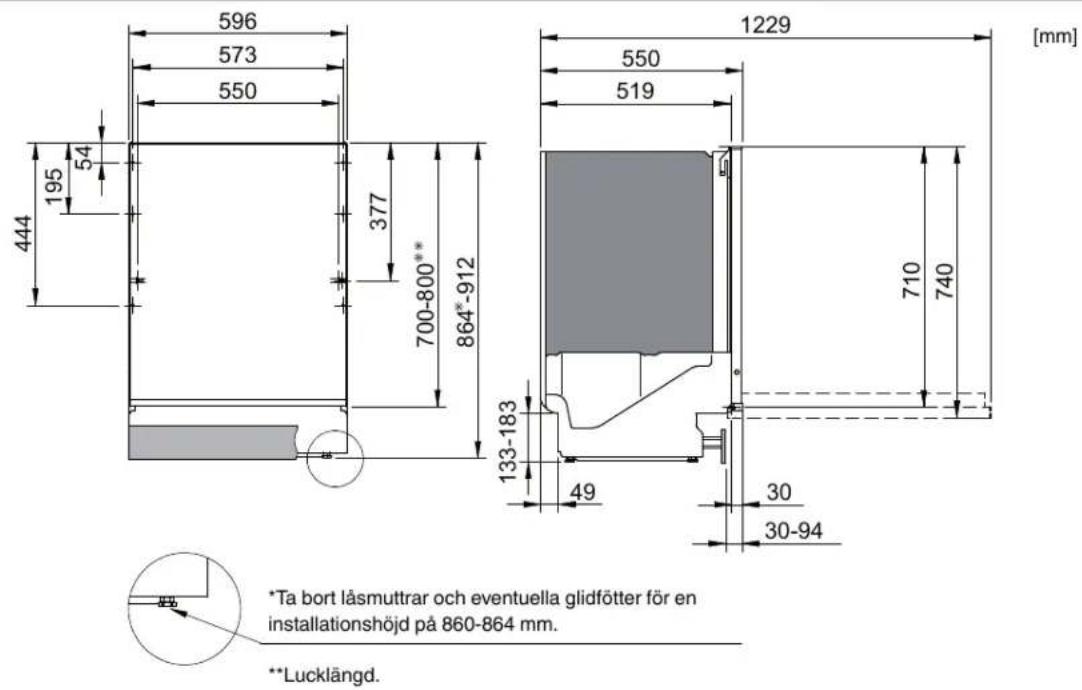

Inkapsling (innermått) ^1)

w: 604 mm, h: 862 mm, d: 570 mm

Påhängslucka ^1)

w: 600 mm, h: 772 mm (Monteras enligt installationsanvisningen.)

Sockel 1)

Bredd: Innermått inkapsning, Höjd: 75 mm (Monteras i linje med påhängsluckan.)

Övrigt

Enligt IEC 60704-2-3. Se installationsanvisningen för montering av eventuella tillbehör.

1) Spånskiva, 19mm(densitet600-750kg/m 3)

Se avsnittet Energimärkning.

Teknisk information

Information om energimärkning

Informationsblad, enligt Kommissionens delegerade förordning (EU) nr 1059/2010

ASKO

	D5896AXXLFIModellbeteckning:
Antal standardkuvert:	141)
	A+++Energieffektivitetsklass:
Årlig energiförbrukning (AEc):	236 kWh per år2)
Energiförbrukning i en standarddiskcykel(Et):	0,83 kWh
Effektförbrukning
Frånläge (Po):	0,30 W
Viloläge (Pi):	0,30 W
Årlig vattenförbrukning (AWc):	2646 liter per år3)
Torkeffektsklass:	A4)
Standardprogram:	Ecodisk 54 °C. Torkning: Kor5)
	225 minuterProgramtid för standarddiskcykeln:
1):	InfinitVilolågets varaktighet (T
	41 dB(A) re 1 pWLjudniva:
	InbyggnadsproduktKonstruktion:

1) Enligtstandard, EN50242.

2) Baserad på 280 standarddiskcykler vid kallvattenanslutning och förbrukning enligt energisparläge. Den faktiska energiförbrukningen berorpåhurmaskinenanvänds.

3) Baseradpå280standarddiskcykler.Denfaktiskavattenförbrukningenberorpåhurmaskinenanvänds.

4) PåenskalafrånG(minsteffektiv)tillA(effektivast).

5) Detta diskprogram är den standarddiskcykel som informationen för energimärkningen bygger på, är avsett för diskning av normalt smutsatgodsochärdetefektivasteprogrammetnärdetgällerkombineradenergi-ochvattenförbrukning.

Tekniska uppgifter

857-912 mmHöjd:

596 mmBredd:

550 mmDjup:

Vikt: 53 kg ^1)

0.03-1.0 MPaVattentryck:

0.3–10 kp/cm²

3-100 N/cm²

Se typskyltElektrisk anslutning:

Se typskyltAnslutningseffekt:

1) Viktenkanvarierapågrundavolikaspecifikationer.

Installation

*Ta bort låsmuttrar och eventuella glidfötter för en installationshöjd på 860-864 mm.
**Lucklängd.

Det är viktigt att du läser igenom och följer de instruktioner och anvisningar som finns nedan. Utför installation och anslutning enligt den separata installationsanvisningen.

• Anslutning till el, vatten och avlopp ska utföras av en person med erforderlig kompetens.
  • Följ alltid gällande bestämmelser för vatten, avlopp och el.
• En felaktig eller bristfällig installation kan leda till högre förbrukning av energi, vatten och diskmedel, vilket kan leda till ökade kostnader och sämre diskresultat. För att minimera oljud är det viktigt att anvisningarna följs.
• Var försiktig vid installationen! Använd skyddshandskar! Var alltid två stycken!
• Placera ett vattentätt skyddstråg på golvet under diskmaskinen för att förebygga eventuella vattenläckage.
• Innan du skruvar fast diskmaskinen, provkör diskmaskinen med programmet Avspolning. Kontrollera att diskmaskinen tar in vatten och tömmer. Kontrollera även att det inte förekommer några läckage vid anslutningar.

WARNING!

Ventilationsöppningen som sitter i nedre delen av luckan får inte blockeras av en matta eller liknande.

WARNING!

Stäng av vattentillförseln när du installerar diskmaskinen!

WARNING!

Stickkontakten måste vara urdragen eller eluttaget spänningslöst under arbetet!

Uppställning

• Inbyggnads- och anslutningsmätt finns i den separata installationsanvisningen. Kontrollera att alla mått stämmer innan du börjar installera. Notera att påhängsluckans höjd kan justeras för att anpassas till övrig inredning.
• Se till att underlaget är stadigt. Justera de ställbara fötterna så att diskmaskinen står vågrätt. Dra åt låsmuttrarna.

Anslutning till avlopp

Se i den separata installationsanvisningen för nödvändiga uppgifter.

Avloppsslangen får förlängas med högst 3 m (den totala längden på avloppsslangen får ej överstiga 4,5 m). Eventuella skarvkopplingar och skarvrör måste ha en inre diameter av minst 14 mm. Helst ska man dock ersätta avloppsslangen med en ny utan skarv.

Ingen del av avloppsslangen får ligga högre än 950 mm över diskmaskinens botten. Slangen får inte ledas direkt till golvbrunn eller liknande. I så fall kan slangen fungera som en sughåvert som tömmer diskmaskinen.

Slangen måste alltid mynna ut minst 350 mm över diskmaskinens botten.

Se till att avloppsslangen inte veckar sig.

OBS!

Slangen måste fästas i höjd med diskbänkens undersida.

Anslutning till vatten

Använd endast den tilloppslang som levereras med diskmaskinen. Återanvänd inte gamla eller andra lösa tilloppslangar.

Det måste finnas en avstängningskran på tilloppsledningen. Avstängningskranen ska placeras lättåtkomlig, så att vattnet kan stängas av om diskmaskinen måste flyttas.

Service

När installationen är klar, öppna avstängningskranen och låta trycket stå på en stund och kontrollera att alla anslutningar är tåta.

Ansluttillkalltvatten...

Om du värmer upp din fastighet med olja eller el.

Ansluttilvarmtvatten(max70°C)...

Om du använder exempelvis fjärrvärme, solceller eller bergvärme för uppvärmning av din fastighet. Genom att välja varmvattenanslutning sparar du disktid och minskar diskmaskinens konsumtion av elenergi.

Anslutning till el

Information om den elektriska anslutningen hittar du på lypskyllen. Dessa uppgifter måste stämma överens med elnätets data.

Diskmaskin utrustad med stickkontakt skall anslutas till jordat uttag.

Vägguttaget för elanslutning ska placeras utanför installationsutrymmet för att vara lättåtkomligt efter installation av diskmaskinen. Använd ej förlängningsladd!

OBS!

Reparation och underhåll som berör säkerhet eller prestanda, skall utföras av behörig fackman.

Läs kapitel Felsökning innan du kontaktar service. Anteckna uppgifterna på typskylten som sitter på höger insida av diskmaskinen. Notera artikelnummer (1) och serienummer (2).

		Fördiskar Tillval Hrogddisk (°C)		Antal sköljar	Sista sköljtemperatur(°C)	Förbrukningsvärden1)
						Kalltvatten2)		Varmtvatten3)		Vattenförbrukning (liter)
						Disktid (catim:min)	Energi (cakWh)	Disktid (catim:min)	Energi (cakWh)
Autodisk		1-3	40-65 °C	2-4	65 °C	2:10-2:50	1,1- 1,6	2:00-2:40	0,7- 1,0	13-25
Tidsprogram		0-2	max. 65 °C	2-3	max. 65 °C	0:15-2:30	0,5-1,6	0:15-2:30	0,4-1,2	11-19
								Grytdisk		191,03:001,53:1
Daglig disk		1	60 °C	2	65 °C	2:25	1,3	2:10	0,7	13
							Snabbdisk			100,10:200,20:2
							Hygiendisk			100,90:501,51:2
								Plastdisk		140,62:051,22:2
								Skondisk		140,51:350,91:5
Ecodisk4)										9,450,63:300,85
								Överkorgsdisk		140,62:051,22:2
								Underkorgsdisk		140,62:051,22:2
					Avspolning					30,010:060,010
				Tallriksuppvärmning						00,030:400,030

Förbrukningsvärdena varierar beroende på temperatur på inkommande vatten, rumstemperatur, lastmängd, valda tilläggsfunktioner med mera. För diskmaskiner utrustade med turbotorkfunktion (Turbo Drying Express™) enligt bilden nedan kortas torktiden med cirka 40-60 % för vissa program.

2) Anslutningtillkallvattenca15°C.
3) Anslutningtillvarmvattenca60°C.
Detta diskprogram är den standarddiskcykel som informationen för energimärkningen bygger på, är avsett för diskning av normalt smutsat gods och är det effektivaste programmet när det gällerkombineradenergi-ochvattenförbrukning.

Egna noteringar

Snabbguide

1.

Fyll korgarna

(Se sidan 5.)

Skölj inte disken under rinnande vatten innan du lastar in den i diskmaskinen. Skrapa bara bort större matrester innan du lastar diskmaskinen.

2.

Kontrollera att spolarmarna kan rotera fritt

Kontrollera även att vattenkranen är öppen.

3.

Dosera diskmedel

Diskmedelsfacket har ett mindre fack för fördisk och ett för huvuddisk. (Se sidan 8.)

4.

Tryck och håll in Huvudströmbrytaren tills displayen tänds

Tryck och håll in Huvudströmbrytaren tills displayen tänds

5.

Kontrollera/Dosera spolglansmedel och salt

Fyll på salt och spolglansmedel för att få ett bra disk- och torkresultat. (Se sidan 4.)

Indikering för påfyllning av salt.

Indikering för påfyllning av spolglansmedel.

6.

Välj program och eventuella tillval

(Se sidan 9.)

7.

Tryck på Start/Stop, stäng luckan

ASKO

ASKO APPLIANCES AB • SOCKERBRUKSGATAN 3, SE-531 40 LIDKÖPING, SWEDEN • WWW.ASKO.COM
