BRUKSANVISNING D5914 XXL ASKO

TackförattniharvaltdenhärkvalitetsproduktenfrånASKO.

Vihoppasattdenkommerattmotsvaradinaförväntningarochuppfylladinabehovunder mångaårframöver. Skandinaviskdesignärenkombinationavrenalinjer, vardagsfunktionalitetochhögkvalitet. Detärkännetecknenförallavåraprodukteroch anledningentillattdeärsåuppskattadevärldenöver.

Förattfåbästamöjliganyttaavernyadiskmaskin, rekommenderarvierattläsa bruksanvisningeninnannianvänderdiskmaskinen.Informationomhurmanundvikerföljder förmiljönlämnasocksäibruksanvisningen.

Innehåll

	3Innan du diskar första gången		29Informati
Läs igenom bruksanvisningen	3	Energimärkning	29
Var försiktig med vissa material	3	Dosering vid test	29
Kontrollera vattnets hårdhetsgrad	3	Lastning av diskmaskinen	29
Programskylt	3		31Teknisk
	4Säkerhetsanvisningen energimärkning		31
Allmänt	4	Tekniska uppgifter	31
Installation	4		32Installati
Vinterförvaring/transporter	4	Säkerhetsanvisningar	32

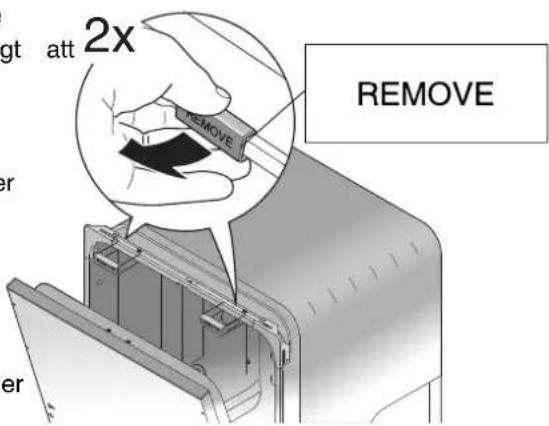

Överfyllnadsskydd	4	Transportskydd för luckan	32
Rengöring	4	Förslag hur diskmaskinen kan placeras	33
Förpackningsmaterial	4

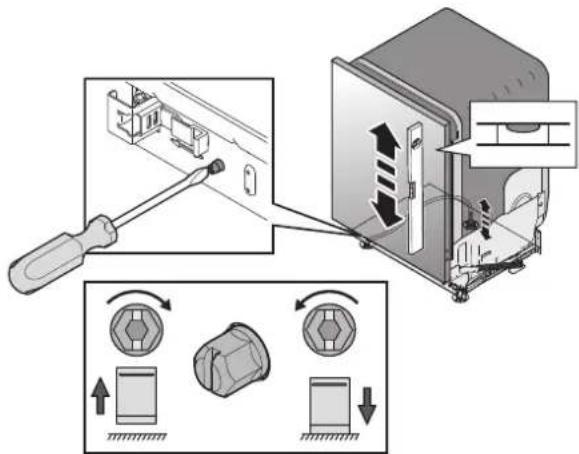

Skrotning	4	Justera höjden och skjut diskmaskinen på plats	33
	5Barnsäkerhet

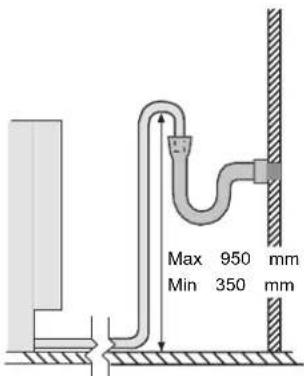

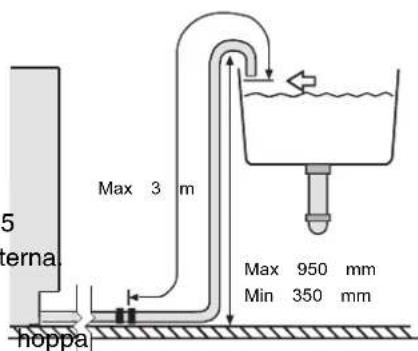

Barnsäker disk	5	Anslutning till avlopp	34
	5	Anslutning till vatten	35
Aktivera barnsäkerhetslås	5	Anslutning till el	35
	6Diskmaskinens delar
	7Diskkorgarna
	10Panelen	Inställning av sockeln (endast om man har sparkplåt som tillbehör)	36
	11Doseragen	Stall in rätt sockeldjup så här	36
	12Diska ekonomiskt		38Service
	13Ömtåligt diskgods		40Snabbgu
	14Diska
Fyll korgarna rätt	14
Dosera diskmedel	15
Välj program	15
Tryck på Start/Stop och stäng luckan	18
After disken	18
	19Inställningar
	21Skötsel och rengöring
	24Spolglansmedel
	25Felmeddelande
	26Felsökning

Innan du diskar första gången

Läs igenom bruksanvisningen

Läs igenom bruksanvisningen innan du börjar använda diskmaskinen, särskilt kapitlen Säkerhetsanvisningar, Barnsäkerhet och Diska.

Var försiktig med vissa material

Läs kapitlet Ömtåligt diskgods innan du diskar porslin med oglaserad dekor eller andra husgeråd av plast, trä eller kristall som du är rädd om.

Kontrollera vattnets hårdhetsgrad

Kontakta vattenverket i din kommun för att få reda på vilken hårdhetsgrad vattnet har. Det har betydelse när du doserar disk- och spolglansmedel.

Programskylt

Med vissa diskmaskiner följer programskyltar på olika språk. Montera programskylten med önskat språk på luckans ovansida.

• Läs och spara bruksanvisningen!
• Använd inte diskmaskinen till något utöver det anges i denna bruksanvisning.
• Belasta inte diskmaskinsluckan eller diskkorgarna med något utöver diskgods.
• Lämna inte diskmaskinsluckan i öppet läge efter det kan utgöra en snubbelrisk.
• Använd endast maskindiskmedel!
• Placera knivar och andra vassa föremål så inte skadar personer eller diskmaskinen.
• Maskinen är inte avsedd att användas av per (även barn) som är fysiskt eller psykiskt handikappade eller saknar erfarenhet och kunsk Sådana personer måste få instruktion av den som har ansvaret för deras säkerhet, hur mas ska användas.
• Barn måste övervakas så att de inte leker med diskmaskinen.
• Skadad nätkabel får endast bytas av behörig fackman.
• Den här diskmaskinen ska användas i hushåll eller liknande såsom:
  [Non-Text]
  [Non-Text]
  ed
  ed
  ed
  ed
  ed
  ed
  ed
  ed
  ed
• an
  an
  an
  an
  an

• Ná
  Ná
  Ná
  Ná
  Ná
  an
  an
  an
  an
  Na an
  an
  an
  an
  du
  du
  du
  du
  du
  du
  du
  du
  ip
  du
  du
  du
  du
  du
  du
  du
  du
  du
  ko
  ko
  ko
  ko
  ko
  ko
  ko
  ko
  KO
  ko
  ko
  ko
  ko
  ko
  ko
  ko
  ko
  ko

• personalkök i butiker, på kontor eller andra arbetsmiljöer.

• bondgårdar.
• av gäster på hotell, motell och andra typer av inkvarteringsmiljöer.
• bed & breakfast-hotell.
  [Non-Text]
  [Non-Text]
  [Non-Text]
  [Non-Text]
  [Non-Text]

- Placera aldrig diskgods med lösningsmedelsrester i diskmaskinen på grund av explosionsrisken. Disk som innehåller aska, vax och smörjfett får heller inte diskas i diskmaskinen.

Rengöring

När du gör rent kanten runt luckan ska du endast

aerända en lätt fuktad trasa. Spruta inte med duschflaska! Vatten kan tränga in i låset och komma

kontakt med de elektriska komponenterna.

Förpackningsmaterial

Källsortera enligt din kommuns rekommendationer.

Skrotning

• När diskmaskinen tjänat ut och ska skrotas ska dgenast göras obrukbar. Dra ur kontakten och klipp soner av sladden så kort som möjligt.
• Diskmaskinen är tillverkad och märkt för återvinning.
• Kontakta din kommun för information om var och person hur din diskmaskin skall återvinnas på rätt sätt.

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

• Använd knivställ för alla långa/vassa föremål. (endast vissa modeller)
• Stäng alltid luckan och sätt genast igång programmet att barn inte ska kunna öppna luckan på maski när du fyllt på diskmedel. finns det ett barnsäkerhetslås. Aktivera
• Håll barn borta från diskmaskinen när den är öppen Det kan finnas diskmedelsrester kvar! børsakerhetslåset, genom att trycka in handtagsluckan och vrid skruvspåret (finns uppe i vänstra hörnet) till

- Låt inte barn använda eller leka med diskmaskigen Var särskilt aktsam när luckan är öppen. VÄRNING! vertikalt läge med en skruvmejsel. För att kunna öpp luckan måste du trycka den vita plastspärren (se bilc nedan) åt vänster samtidigt som du trycker handtagsspärren uppåt. Återställ genom att vrida tillbaka skruvspåret till horisontellt läge.

Akta barnen - maskindiskmedel är frätande!

Förvara disk- och spolglansmedlet oåtkomligt för barn! Om någon svalt maskindiskmedel, ge genast dryck, ett till två glas mjölk eller vatten. Försök inte framkalla kräkning. Kontakta läkare! Om någon fått maskindiskmedel i ögonen, skölj (minst 15 minuter) i rikligt med vatten.

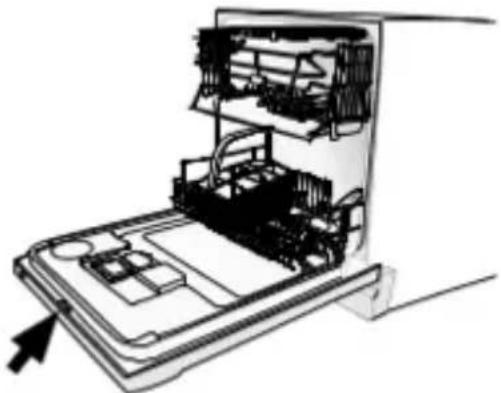

Låst

Öppen

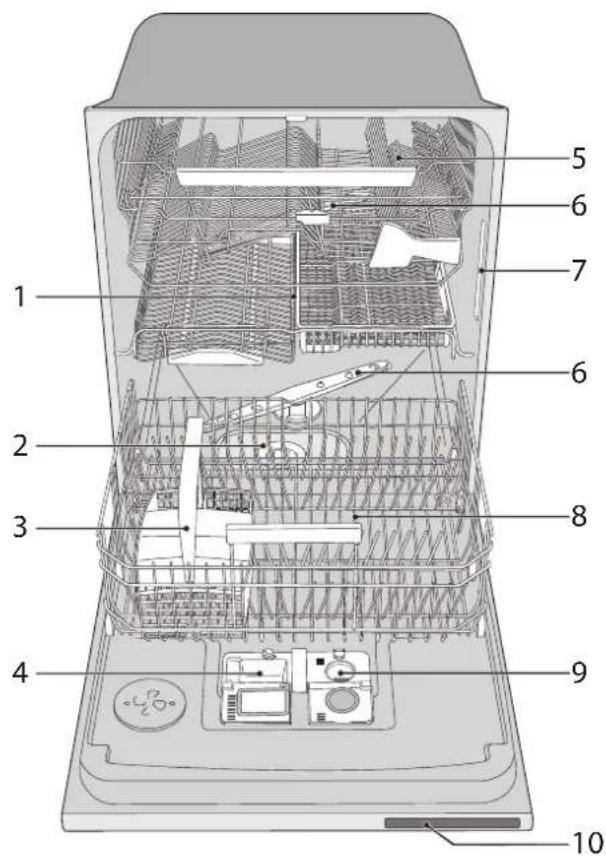

Diskmaskinens delar\*

Behållare för spolglansmedel9.Diskmedelsfack4.

Panel10.Överkorg5.

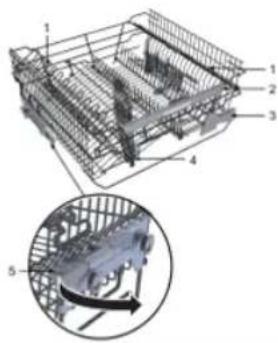

Diskkorgarna\*

Överkorg

1. Vinglashylla
2. Handtag
3. Knivstopp
4. Spolarm
5. Låshandtag för överkorg

Höjning av överkorg

1. Dra ut överkorgen.
2. Ta tag i överkorgens sidor med båda händerna och lyft upp den.

Sänkning av överkorg

1. Dra ut överkorgen.
2. Dra ut de två låshandtagen (5) på vardera sida för att sänka överkorgen.

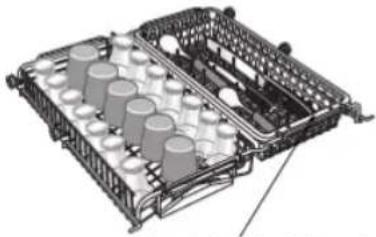

Mellankorg

1. Trådkorg för koppar, små glas eller skålar
2. Redskapskorg för slevar, vispar, stekspadar, serveringsbestick och liknande föremål
3. Spolrör
4. Handtag

Det är möjligt att ersätta trådkorgen med ytterligare en redskapskorg.

Diskkorgarna\*

Underkorg

1. Fällbart tallriksstöd vänster
2. Fällbart tallirksstöd höger
3. Främre fäste för tallriksstöd (används för tallrikar med en diameter större än 25 cm)
4. Handtag

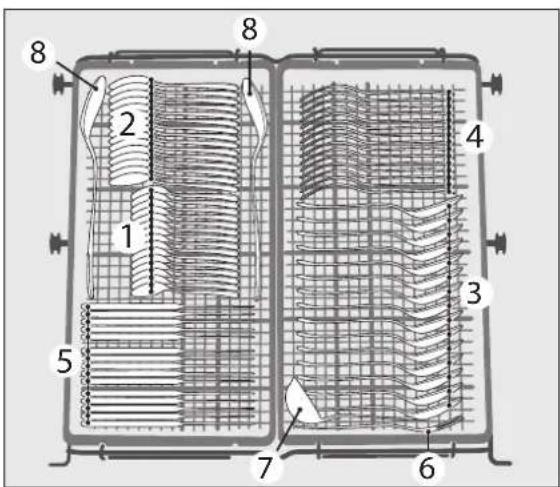

Bestickskorg

a

Bestickskorg med lock

a

b

c

Diskkorgarna\*

Placering av lock för bestickskorg (i överkorgen)

Locket på bestickskorgen kan tas av och exempelvis användas som extra bestickskorg i överkorgen, se

a

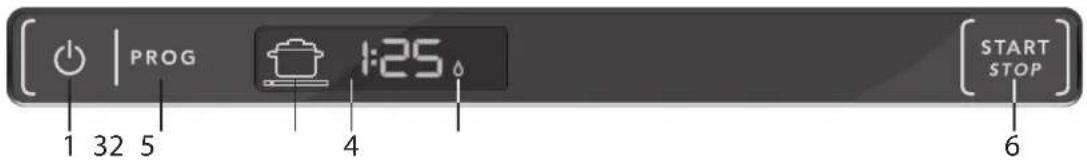

Panelen har sensorknappar med ljudsignal för bekräftelse (se kapitel Inställningar).

PROG 1 32 5 4:25 START STOP 6

1. Huvudströmbrytare
2. Programväljare
3. Programsymbol
4. Display
5. Indikator för spolglansmedel
6. Start/Stop

OBS!

• Sensorknapparna reagerar endast på knapptryckningar när luckan är öppen. Vänta en kort stund me på sensorknapparna efter att du öppnat luckan.
• Två minuter efter senaste knapptryckning sätts panelens bakgrundsbelysning i energisparläge. Stäng lui och öppna igen, alternativt tryck på huvudströmbrytaren, för att aktivera panelen igen.
• Håll sensorknapparna rena och fria från fett. Torka av dem med torr eller lätt fuktad trasa. Anvär rengöringsmedel – det kan repa ytan. Stäng av diskmaskinen med huvudströmbrytaren vid rengöring sensorknapparna för att undvika ofrivilliga knapptryckningar.

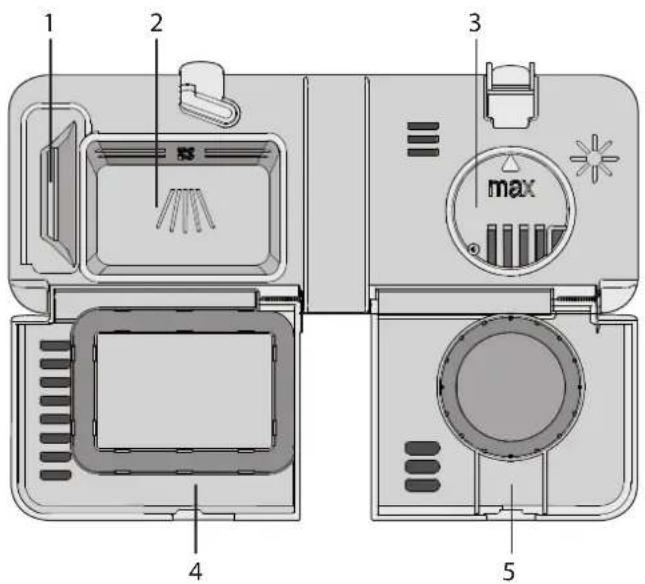

Doseraren

1 2 3 max 4 5

1. Fack för fördiskmedel
2. Fack för huvuddiskmedel
3. Behållare för spolglansmedel
4. Lock för diskmedelfack
5. Lock för spolglansmedel

Diska ekonomiskt

Diska bara full maskin

Vänta med diskningen tills diskmaskinen är full, så sparar du energi. Använd programmet Avspolning för att skölja diskgodset om du får problem med lukt, medan du väntar på att diskmaskinen skall bli full.

Diska med lägre temperatur

Är disken bara lätt smutsad kan du välja ett program med låg temperatur.

Skölj inte under rinnande vatten

Skrapa bara bort större matrester innan du lastar diskmaskinen.

Välj miljöanpassat diskmedel

Läs miljödeklarationerna på förpackningen!

Anslut till kallt vatten...

Om du värmer upp din fastighet med olja eller el.

Anslut till varmt vatten (max 70 °C)...

Om du använder exempelvis fjärrvärme, solceller eller bergvärme för uppvärmning av din fastighet. Genom att välja varmvattenanslutning sparar du disktid och minskar diskmaskinens konsumtion av elenergi.

Ömtåligt diskgods

En del husgeråd tål inte att maskindiskas. Detta kan bero på flera saker. Vissa material tål inte stark värme, andra kan skadas av maskindiskmedlet.

Ömtålig dekor

Porslin med dekor som ligger ovanpå glasyren (godset känns då strävt) bör inte maskindiskas.

Kristall/ glas

Placera föremålen så att de inte stöter samman under diskningen. Använd lägsta möjliga disktemperatur och kortast möjliga program. Antika och mycket ömtåliga föremål bör inte diskas i diskmaskin.

Glas som maskindiskas i höga temperaturer kan med tiden få en grå slöja som inte går att få bort. Diska finglasen med låg temperatur och låg dosering av diskmedel.

Silver

Föremål av silver och rostfritt bör inte komma i beröring med varann, eftersom silvret då kan missfärgas.

Bestick med klistrade handtag

Vissa typer av lim tål inte maskindisk. Handtagen kan i sådana fall lossna.

Trä

Träföremål bör endast maskindiskas om de är märkta Maskindisk.

Aluminium

Aluminium kan mattas av maskindisk.

Aluminiumkastruller av god kvalitet kan dock maskindiskas, även om man får räkna med en minskad högglans.

Plastföremål

Undvik att diska plastföremål som inte tål höga temperaturer.

Diska

Här följer en steg-för-steg-instruktion som hjälper dig till bästa möjliga diskresultat.

Fyll korgarna rätt

Skölj inte disken under rinnande vatten innan du lastar in den i diskmaskinen. Skrapa bara bort matrester innan du lastar diskmaskinen.

Se kapitel Ömtåligt diskgods, om du vill diska föremål som kan vara ömtåliga.

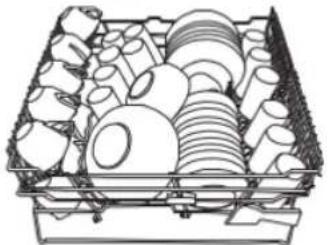

Överkorgen

Placera glas, koppar, skålar, assietter och fat i överkorgen. Vinglas ställs i vinglashyllan och knivar läggs i knivstället till höger om sådant finns.

OBS!

Vänd alla smutsiga ytor inåt och nedått

Mellankorgens trådkorg med spolrör är lämplig för låga föremål som koppar, små glas eller skålar.

Mellankorgens redskapskorg har plats för slevar, vispar, serveringsbestick och liknande föremål.

Placera inte skálar eller koppar i redskapskorgen!

Mellankorgens två korgar kan tas bort, alternativt kan hela mellankorgen tas bort, för att skapa större utrymme mellan över- och underkorg om stora föremål ska diskas.

OBS!

Montera medföljande skydd om trådkorgen med spolrör eller hela mellankorgen plockas bort. Glöm

Diska

Bestickskorgen

Ställ besticken med skaften nedåt, förutom vassa och så spridda som möjligt. Se till att skedar i varandra. Bestickskorgen placeras i underkorgen.

WARNING!

Knivar och andra spetsiga föremål måste ställas spetsen nedåt i bestickskorgen eller läggas horis i övriga korgar.

Placera inte bestick av olika material, till exempel och rostfritt, i samma fack (risk för fläckar).

Bestickskorgen har en fällbar lucka i mitten för småprylar, eller smala skaft, som till exempel elvis

2 Kontrollera att spolarmarna kan röra sig fritt

3 Dosera diskmedel Diskmedel skall doseras hårdhetsgrad.

Följ doseringsanvisningarna på diskmedelsförpackningen.

Överdosering av diskmedel kan försämra diskresultat och medför dessutom en extra belastning för milj

Häll diskmedlet i diskmedelsfacket. Det finns ett för fördisk och ett för huvuddisk, se kapitel Dose

Om inte tabletter används, dosera en mindre del

diskmedlet i packet för fördisk. Kontakta

diskmedelstillverkaren om du har frågor rörande diskmedel.

WARNING!

Akta barnen - maskindiskmedel är frätande!

OBS!

Använd endast maskindiskmedel! Handdiskmedel inte användas eftersom skumbildningen hindrar diskmaskinens arbete.

Diskmedelstabletter

Dela tabletten i två delar om locket till doseraren att stänga. Det finns risk att diskmedlet inte dosp

riktigt om locket är spänt och inte kan öppnas på rätt sätt.

OBS!

knivar,

Diskmedelstabletter rekommenderas inte i korta program (under 75 minuter). Använd då istället pulver eller flytande maskindiskmedel.

3in1/ Kombimedel

Läs noga anvisningarna för dessa produkter. Är något öndart, kontakta diskmedelstillverkaren.

4 Tryck på huvudströmbrytaren tills displayen tänds

5 Välj program Tryck en eller fl tills önskad progr

Sani A

Detta program är idealiskt att använda då det ställs höga hygienkrav. Temperaturen i huvuddisken är 60 °C. Den sista sköljningen är 85 °C i 6 minuter.

Sani B

Välj Sani B om du önskar ett snabbare program so örtfarande uppfyller hygienkrav. Temperaturen i

fakuddisken är 50 °C. Den sista sköljningen är 85 Årminuter.

Grytdisk

Program för hårt smutsad disk som till exempel kastruller, grytor och gratängformar. Om diskmaskinen inte fylls av sådan disk, kan du fylla på med tallriå så vidare.

Normaldisk

Använd för att diska normalt smutsad och även intorl disk med tallrikar, uppläggningsfat, koppar och glas med mera.

Daglig disk

Ett program som passar för daglig disk. Programmet

kläär svård även intorkad mat, men är inte avsett för inb. Mar, till exempel gratängformar.

Diska

Snabbdisk

Programmet används till glas och porslin smutsat, exempelvis kaffekoppar.

Supersnabb disk

Kort program på cirka 15 minuter med prestanda för mycket lätt smutsad disk.

Skondisk

Om disken inte är så hårt smutsad, kan du välja. Skondisk. Programmet är avsett för glas och porslir som just använts och därför inte kräver ett så program.

Detta program kan användas för ömtålig disk. Se också kapitel Ömtåligt diskgods.

Ecodisk

är Alävänd då du vill spara elenergi. För normalt smutsä disk.

Sköljning

Programmet består av en sköljning med värme och torkning. Detta är ett lämpligt program om du till exe skall sylta och vill skölja och värma tidigare diskade glasburkar.

Avspolning

Fräftfuält skölja diskgodset, medan du väntar på att diskmaskinen skall bli full.

Diska

		Huvuddisk (°C)	FöraliskarPisistamsköljar sköljtemperatur(°C)	Förbrukningsvärden1)
				Kallt vatten2)		Varmt vatten3)
				Disktid(ca timmar:minute)	Energi(ca kWh)	Disktid(ca timmar:minute)	Energi(ca kWh)	Vattenförbrukning (li-ter)
SunA								141,31:201,91:35852601Sani A
SunB								101,30:451,91:00852500Sani B
								180,73:001,43:20603552Grytdisk
Normaldisk4)								100,82:501,23:05602600
TOI								130,81:301,31:40652601Daglig disk
								100,10:202020abbdisk
								100,10:152020spersnabb disk
								140,21:250,91:40502401Skondisk
Eco								130,62:201,02:40552551Ecodisk
							0,40:400$0,4550g-
Avspolning	0	-	1	-	0:06	0,01	0:06	0,01 4

1) Förbrukningsvärdena varierar beroende på temperatur på inkommande vatten, rumstemperatur, lastmängd med mera.
2) Anslutning till kallvatten ca 15 °C
3) Anslutning till varmvatten ca 60 °C.
4) Energimärkningsetikettens prestanda bygger på detta program.

Diska

6 Tryck på Start/Stop och stäng luckan

Displayen blinkar tre gånger med återstående tid för att indikera att programmet är startat. Stå luckan ordentligt, annars startar inte diskmaskinen. Displayen visar –om luckan är öppen.

OBS!

Om maskinen inte startas inom 2 minuter efter knapptryckning återgår den till att visa senast program.

Återstående tid

När du valt program visas hur lång tid program förra gången det kördes. När du startat diskmask visar displayen hur lång tid som återstår av prog En uppdatering av återstående tid görs sedan ef uppvärmning av sista skölj.

Tiden kan variera något från gång till gång beroe på temperatur på inkommande vatten, diskmängden, omgivningens temperatur med mera.

Under tiden som programmet körs, räknas tiden och den tid som återstår av programmet visas displayen. Återstående tid visas till exempel som vilket alltså innebär att 1 timma och 15 minute av programet.

OBS!

Äterstående tidvisning kan i den första körningen varje användning. varje program vara något missvisande, eftersom diskmaskinen gör en uppskattning av tiden. Vid andra körningen av respektive program utgår diskmaskinen från den tid programmet tog vid föregående körning.

Om du vill avbryta eller byta program

Öppna luckan, tryck och håll in Start/Stop i tre seku om du vill byta program sedan du startat diskmaskin Fyll på nytt diskmedel om luckan till doserarens diskmedelsfack öppnats. Välj därefter ett nytt program, tryck på Start/Stop och stäng luckan.

Vill du stoppa i mer disk?

Öppna luckan. Diskmaskinen stannar automatiskt. Ställ in disken, stäng luckan och diskmaskinen fortsätter då senaste den slutade.

Om diskmaskinen stängs av med huvudströmbrytaren eller vid strömavbrott

Om diskprogrammet inte är avslutat fortsätter det

avbruta programmet när diskmaskinen får ström igen.

QBSI

Under torkningen avbryts programmet om strömmen stängs av eller om luckan är öppen i mer än 2 i

Efter disken

När programmet avslutats visas "End" i displayen.

Programslut indikeras även genom en ljudsignal. Se käptel Inställningar beskrivs hur du ändrar denna funktionär

När diskmaskinen är färdig, drar den endast viloström Stäng av diskmaskinen med huvudströmbrytaren om du vill bryta strömmen helt. Stäng av vattenkranen e

Inställningar

Gör så här för att öppna menyn för inställningar:

1. Öppna först luckan. Stäng av diskmaskinen med huvudströmbrytaren (tryck och håll in). S knappen.

Tryck och håll in huvudströmbrytaren tills displayen tänds.2.

Inom fem sekunder, tryck och håll in knapparna Programväljaren och Start/Stop.3.

PROG +

Släpp upp knapparna när displayen visar .4.

Tryck för att lagra inställningsvärdet och gå vidare till

Aktuell inställning.

nästa inställning.

Aktuellt inställningsvärde.

Tryck för att bläddra mellan inställningsvärden.

Du kan nu göra följande inställningar:

(Av)

Ljudsignalvolym

BeskrivningInställningAlternativKnapptryck

(Låg)

Diskmaskinen talar via en ljudsignal om när programmet är klart eller om ett fel h. uppstätt.

(Hög)

Tryck på Start/Stop för att gå lagra inställningsvärdet och gå vidare till nästa inställning.

Om du inte vill göra fler inställningar, tryck flera gånger på Start/Stop för att stega dig igenom inställningar.

(Av)

Knappljud

Signalen ger bekräftelse på en knapptryckning.

(Låg)

(Hög)

Tryck på Start/Stop för att gå lagra inställningsvärdet och gå vidare till nästa inställning.

LCD kontrast Justering av kontrasten i displayen som (Displayen på fronten av luckan) sitter på frontluckan.

Tryck på Start/Stop för att gå lagra inställningsvärdet och gå vidare till nästa inställning.

Inställningar

			BeskrivningInställningAlternativKnapptryck
PROG	4:- 1(Låg)	LCD kontrast(Displayen på panelen)	Justering av kontrasten i displayen som finns på panelen.
	4: 0
	4: 1
	4: 2
	4: 3(Hög)
STAI STO	Tryck på Start/Stop för att gå lagra inställningsvärdet och gå vidare till nästa inställning.
PROG	5: 0(Av)		Inställning för dosering av spolglansmedel.Spolg
	5: 1(Låg dosering)
	5: 2
	5: 3
	5: 4
	5: 5
	5: 6(Hög dosering)
STAI STO	Tryck på Start/Stop för att gå lagra inställningsvärdet och gå vidare till nästa inställning.
	OFF(Av)	Temperaturenhet(endast vissa modeller)	Displayen på fronten visar aktuell vatten-temperatur i Celsius eller Fahrenheit förprogrammen Sani A och Sani B.
	°C(°C)
	°F(°F)
STAI STO	Tryck på Start/Stop för att gå ur menyn för inställningar.

Skötsel och rengöring

Diskmaskinens inner behållare är tillverkad av rostfritt stål och hålls ren genom normal användning. Om du har kalkhaltigt (hårt) vatten kan det dock bildas kalkavlagringar i diskmaskinen. Kör i så fall programmet Normal disk med två matskedar citronsyra i diskmedelsfacket (utan disk i maskinen).

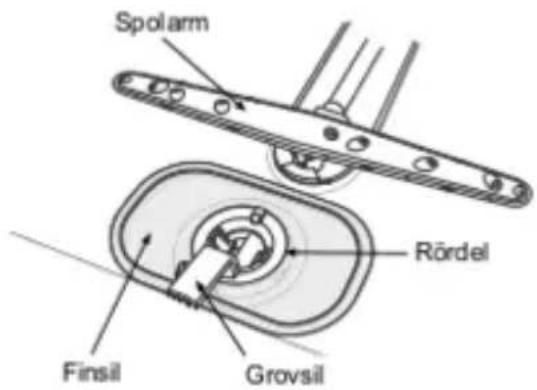

Spolarm Rördel Finsil Grovsil

Grovsilen

I grovsilen samlas större matrester, som inte utan vidare kan passera avloppspumpen. Tömgrovsilen vid behov.

1. Lyft grovsilen rakt upp med hjälp av handtaget.
2. Töm grovsilen. Glöm inte att sätta till baka den!

Det som samlas på finsilen spolas automatiskt av vid varje diskomgång. Finsilen och dess rördel bör ändå rengöras ett par gånger om året.

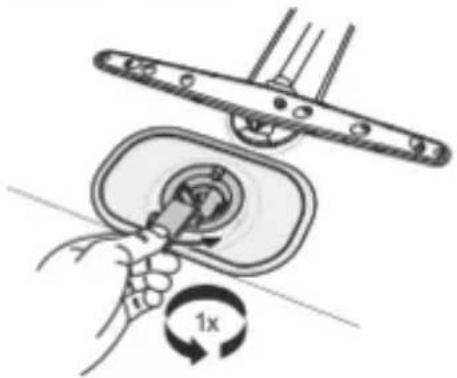

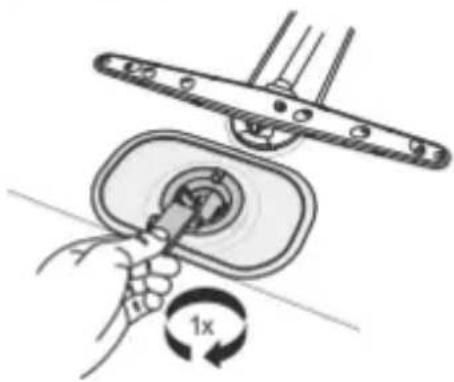

1. Vrid handtaget moturs ett varv.

1x

1. Lyft rördelen rakt upp med handtaget. Avlägsna sedan grovsilen för att kunna rengöra rördelen.
2. Plocka bort och rengör finsilen.
3. Återmontera i omvänd ordning. Kontrollera att kantema tätar ordentligt när du sätter tillbaka finsilen.

1. Lås fast silen genom att vrida handtaget medurs till stoppläge. Handtaget ska peka rakt ut från diskmaskinen.

Diskmaskinen får inte användas utan att silen är monterad!

Diskresultatet kan påverkas om grovsilen inte är rätt monterat.

Skötsel och rengöring

Avloppspumpen

Pumpen kan nås inifrån diskmaskinen.

1. Gör diskmaskinen strömlös genom att dra ut stickkontakten ur vägguttaget!

2. Ta bort grovsilen och rördelen.

3. Ta bort den lilla gula passbiten till vänster i bottenbrunnen (se bild nedan).

OBS!

Glöm inte montera tillbaka passbiten.

Undre spolarm

Hål och lagringar kan ibland bli igensatta.

1. Dra den undre spolarmen rakt upp för att lossa

2. Peta bort skräpet med en nål eller liknande.

Spolarmarna har även hål på undersidan.

1. Genom att sticka in fingret i hålet kommer du åt att snurra pumpvingen och ta bort eventuella stopp.

2. Montera tillbaka passbiten och silarna.

3. Sätt i stickkontaken i vägguttaget.

Övre spolarm

1. Dra ut korgen.

2. Skruva spolarmslagringen enligt bilden för att lossa spolarmen från överkorgen.

Om diskmaskinen ändå inte går att starta och ett surrande ljud hörs har överfyllnadsskyddet aktiverats.

- Stäng av vattnet.

- Dra ur stickkontakten ur vägguttaget.

- Ring service.

Spolarmslagring

1. Gör rent den övre spolarmen på samma sätt sor den undre.

2. Sätt tillbaka spolarmen igen och skruva fast spolarmslagringen.

Skötsel och rengöring

1. Dra ut korgen.
2. Kontrollera håleni spolröret.

3D wire mesh structure labeled 'Spolrör' showing internal grid pattern (no text beyond label)

1. Rengör med näl eller liknande.

Luckan

När du gör rent kanten runt luckan använd endast en lätt fuktad trasa (eventuellt med lite rengöringsmedel).

WARNING!

Spruta inte med duschflaska eller liknande runt lucklåset. Detta för att undvika att vatten tränger in i lucklåset och kommer i kontakt med de elektriska komponenterna.

Torkningen går snabbare om man använder spolglansmedel. När spolglansmedlet är slut och behöver fyllas på lyser ovanstående symbol i

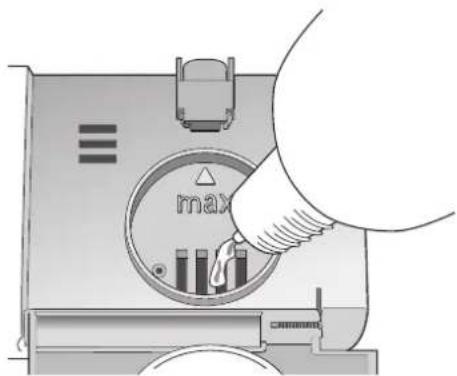

Fyll på spolglansmedel

Gör så här för att fylla på spolglansmedel:

1. Öppna locket för spolglansmedel.

1. Fyll försiktigt på spolglansmedel. Fyll endast på så mycket spolglansmedel tills det när nivån markerad med max.

max

1. Torka bort eventuellt överflödigt spolglansmedel runt om behållaren.

2. Stäng locket ordentligt.

OBS!

Efter påfyllning kan det dröja lite innan symbolen slocknar.

Välj dosering

Doseringen av spolglansmedel kan ställas in från 0 till 6.

Oka doseringen av spolglansmedel:

- Om diskgodset har vattenfläckar.

Minska doseringen av spolglansmedel:

• Om diskgodset har en vit/blå kladdig film.
• Om diskgodset har ränder.
• Vid skumbildning. Om man har mycket mjukt vatten kan man späda spolglansmedlet med hälften vatten.

Vid vatten med en hårdhetsgrad över 10-12 °dH bör använda spolglansmedel med citronsyra (så kallat surt spolglansmedel).

Ställ in dosering

I kapitel Inställningar beskrivs hur du ställer in doseringen av spolglansmedel.

Felmeddelande

		ÅtgärdTyp av felDisplay
F: 10		Ring service.Överfyllnad
F: 11		Se "Tänkbara orsaker" i kapitel Felsökning.Uttörr
F: 12		Kontrollera att vattenkranen är öppen.Vattenintags
F:40		Stäng av vattenkranen och ring service.Ventilläcl

Stäng av maskinen med huvudströmbrytaren och sätt sedan på den igen för att ta bort felindikationen

Felsökning

		ÅtgärderTänkbara orsakerProblem
		Lyft av armarna och gör rent.Spolarmarna
		Kontrollera att diskgods inte hindrar spolarmarna.
	färskvara.	Undvik storförpackningar.Gammalt diskmedel.
	Felaktig dosering av diskmedel.	Dosera efter vattnets hårdhetsgrad.Kraftig över- eller underdosering medför försämrat diskresultat.
		Byt till ett kraftigare program.För svagt dis
	Felaktig lastning av diskmaskinen.	Täck inte porslin med stora skålar eller dylikt. Undvik att placera mycket höga glas i hörnen av korgarna.
	en.	Ställ diskgodset stadigt.Glas och koppar hai
	Silen är inte i rätt position.	Skruva fast silen. Se kapitel Skötsel och rengöring.
Fläckar eller slöja på diskgodset.	Felaktigt inställd dosering för spolgjenskapitel Spolglansmedel och Inställningar.
	För hög temperatur och/eller för diskmedel kan orsaka så kallad på kristallglas. Detta kan tyvärr gårdas, bara förebyggas.	Dyscket kristallglas i låg temperatur och dosering diskmedel med försiktighet. Kentakta diskmedelstillverkaren.
	För hög dosering av spolglansmedel Diskgodsetetgelmar Søn unitlå kejdelig film.Spolglansmedel och Inställningar. Om vattnet är mycket mjukt kan du eventuellt spåda ut spolglansmedlet med hälften vatten.
Fläckar på rostfritt eller silver.	Vissa matrester såsom senap, ma påköls, bort den här sortens matrester om citron, vinäger, salt och dressing orsaka fläckar på rostfritt stål om lämnas kvar en längre tid.	dkaninte ska starta diskmaskinen på en gåndet Använd gärna programmet Avspolning.
	Allt rostfritt kan ge fläckar på sforremån av silver och rostfritt bör inte de kommer i kontakt under diskningna i beröring med varann under Även aluminium kan orsaka fläckar diskgudset.
Fläckar som är kvar efter diskningen.		Byt till ett diskmedel med blekmedel.Läppst
Slamrande ljud vid diskning.	Disken är inte rätt placerad eller marna går inte runt.	Kopoblera att diskgodset står stadigt.Snurra på spolarmarna för att se att de går runt.

Felsökning

		ÅtgärderTänkbara orsakerProblem
Diskmaskinen startar inte.	Du har glömt att slå på huvudströmbrytaren.	Trövchryech håll in huvudströmbrytaren tills displayen tänds.
		Kontrollera.Luckan är inte ordentligt stängd.
		Kontrollera.En propp/ säkring har löst ut. i väggutt
		Kontrollera.Stickkontakten sitter inte
		Kontrollera.Vattenkranen är stängd.
		Kontrollera.Överfyllnad/läckage.
	Ett surrande ljud (avloppspumpen) från diskmaskinen, som ej upphör strömmen bryts med huvudströmbrytaren.	Störg av vattenkranen. Dra ur kontakten ochärring därefter service.
	Programmet tar längre tid än be	lägeat.1 näslaut gåringas progdisplayenkörs visas den korrigerade tiden.
	Stopp i avloppsslangen.Vatten kvar	Loss diskmpindangen där den är ansluten till diskbänkens vattenlås. Kontrollera att inget skräp har fastnat. Är den konformiga delen av röret kapad så att innerdiametern är minst 14 mm?
	Veck på avloppsslangen.	Kontrollera att slangen inte har några veck eller skarpa böjar.
		Rensa grovsil och finsil.Silarna är igensatta.
	Föremål i avloppspumpen.	Rensa avloppspumpen. Se kapitel Skötsel och rengöring.
	Smuts kring lister och hörn.Dålig	Gökt réndiskemskönendiskborste och läglöddrande rengöringsmedel.
	Program med låg temperatur är der en längre tid.	Kätt ett-program med en högre tur cirka 1 gång i månaden.
Diskgodset blir inte tillräckligt torrt.	Diskmaskinen är inte fullastad.	Lasta diskmaskinen full.
	Spolglansmedlet är slut eller instårl för låg dosering.	Fyll på eller öka doseringen av spolglansmedel. Se under kapitel Spolglansmedel och Inställningar.
		Öppna dörren på glänt efter avslutat program.
Luckan går inte att stäng	Korgarna sitter inte i rätt läge.	Kontrollera att korgarna är i rätt horison-telläge, och att mellankorgens vattenan-slutting ligger i riktlinje med dess spol-rör.
		Kontrollera att diskgods inte hindrar diskkorgarna från att skjutas in i rätt lä-ge.

Felsökning

		ÅtgärderTänkbara orsakerProblem
Sensorknapparna reagerar inte på	tryck.snabbt efter du öppnat luckan.	Vänta en stund och prova igen.Du har tr
		Rengör med torr eller lätt fuktad trasa.Smi
	Om symbolen visas i displayen tillräckligt öppen.luckan inte tillräckligt öppen.	Öppna luckan till displayen tänder upp

Information för testinstitut

Energimärkning

EN 50242Teststandard Europa:

15Antal standardkuvert:

NormaldiskDiskprogram:

Kallvatten 15 °CAnslutning:

IEC 60704-2-3Testmetod ljudmätning:

Dosering vid test

Enligt EN 50242Diskmedel:

7,5 gramFördisk:

30 gramHuvuddisk:

Enligt EN 50242Spolglansmedel:

5Spolglansmedelsdosering:

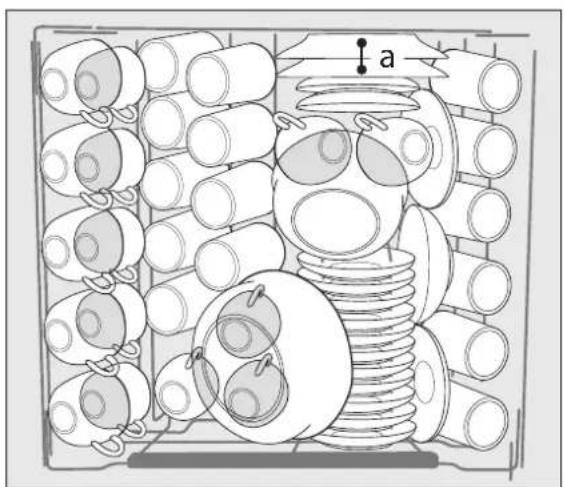

Lastning av diskmaskinen

Se till att överkorgen är sänkt till dess nedersta läge. Se kapitel Diskkorgarna.

ägga

köttfärsb

Information för testinstitut

Glöm inte att montera skyddet till mellankorgens anslutning längst in i maskin. Se kapitel Diskkorgarna.

Teknisk information

Information om energimärkning

Informationsblad, enligt Kommissionens delegerade förordning (EU) nr 1059/2010

ASKO

	D5914Modellbeteckning:
Antal standardkuvert:	15^1) AEnergieffektivitetsklass:
Årlig energiförbrukning (AE	342 kWh per ^2) år): 1,20 kWhEnergiförbrukning i en standarddiskcykel (E

Effektförbrukning

_o ):	1,00 WFrånläge (P
_1 ):	1,00 WViloläge (P
Årlig vattenförbrukning (Å)W	2860 liter per ^3) år
Torkeffektsklass:	A ^4)
Diskprogram:	Normaldisk ^5)
	185 minuterProgramtid för standarddiskcykeln:
_1 ):	InfinitVilolägets varaktighet (T
	46 dB(A) re 1 pWLjudnivå:
	InbyggnadsproduktKonstruktion:

1) Enligt standard, EN 50242.

2) Baserad på 280 standarddiskcykler vid kallvattenanslutning och förbrukning enligt energisparläge. Den faktiska energiförbrukningen beror på hur maskinen används.

3) Baserad på 280 standarddiskcykler. Den faktiska vattenförbrukningen beror på hur maskinen används.

4) På en skala från G (minst effektiv) till A (effektivast).

5) Detta diskprogram är den standarddiskcykel som informationen för energimärkningen bygger på, är avsett för diskning av normalt smutsat gods och är det effektivaste programmet när det gäller kombinerad energi- och vattenförbrukning.

Tekniska uppgifter

Höjd:	857-915 mm
Bredd:	596 mm
Djup:	550 mm
Vikt:	50 kg
	0,03–1,0 MPaVattentryck:
	0,3–10 kp/cm^2
	3-100 N/cm^2
Elektrisk anslutning:	Se typskylt
Anslutningseffekt:	Se typskylt

1) Vikten kan variera på grund av olika specifikationer.

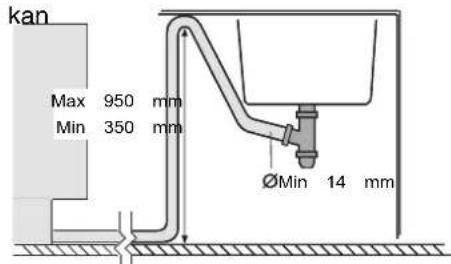

Installation

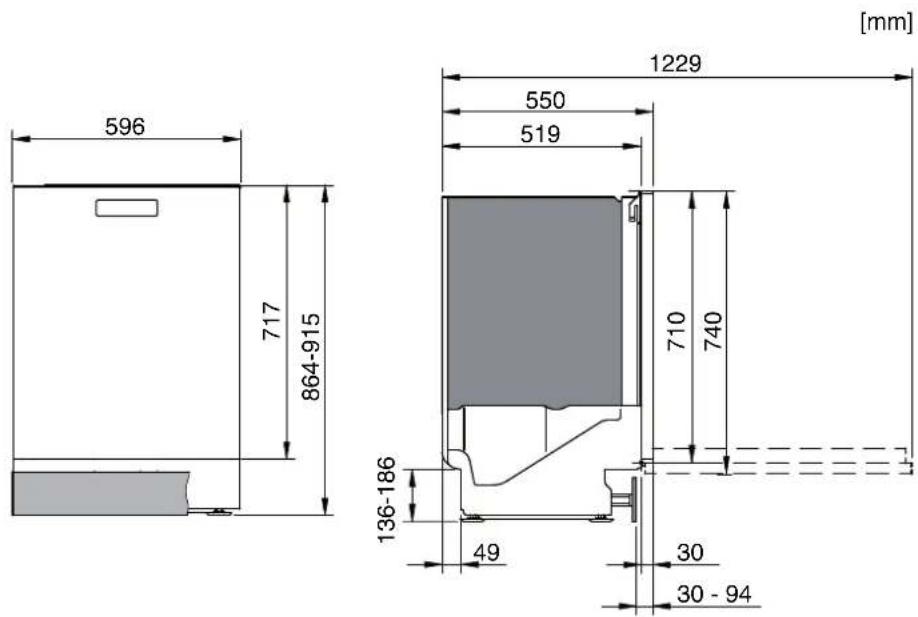

596 717 864-915 1229 550 519 710 740 136-186 49 30 30 - 94 [mm]

• Anslutning till el, vatten och avlopp en person med erforderlig kompetens.
• Installation av vatten, avlopp och el ska göras Stickkontakten maste vara urdragen eller eluttaget behörig fackman. spänningslöst under arbetet!
• Följ alltid gällande bestämmelser för vatten, avlopp och el. Transportskydd för luckan
• En felaktig eller bristfällig installation kan leda till högre förbrukning av energi vatten och diskmedel (gom inte att ta bort transportskydden för luckan da packar upp diskmaskinen.

vilket kan leda till ökade kostnader och sämre diskresultat. För att minimera oljud är det viktigt att anvisningarna följs.

- Var försiktig vid installationen! Använd skyddhandskar! Var alltid två stycken!

- Placera ett vattentätt skyddstråg på golvet under diskmaskinen för att förebyga eventuella vattenläckage.

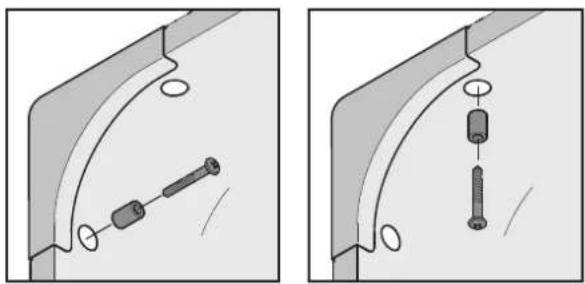

- Innan du skruvar fast diskmaskinen, provkör diskmaskinen med programmet Avspolning. Kontrollera att diskmaskinen tar in vatten och tömmer. Kontrollera även att det inte förekommer några läckage vid anslutningar.

gt att 2x atto atto REMOVE

WARNING!

Stäng av vattentillförseln när du installerar diskmaskinen!

Installation

Förslag hur diskmaskinen kan placerås Fristående

Diskmaskinen kan placeras som inbyggd, helt fristå eller delvis inbyggd.

A. Inbyggd

Diskmaskinen är avsedd att byggas in under en bänkskiva. Inbyggnadsmätt framgår av bilden.

Evakueringshål för sladdar/kablar behöver inte vara större än 38 mm i diameter. Se till att evakuer kanter är jämna och inte skadar avlopp- och inloppsslangen samt elsladden.

En fristående diskmaskin måste förses med tippskydd. Ende Det består av två fästjärn, som skruvas fast enligt bi Därefter skjuter man in diskmaskinen så att fästjärnen griper om de bakre fötterna. Diskmaskinen kan nu in tippa, om den öppna luckan belastas. Om diskmaskine placeras helt fristående, bör både sidoplåtar och arbetsskiva monteras. Tillbehören kan köpas där du ingshalets köpt diskmaskinen.

[mm]

$$ \begin{array}{l} 6 0 0 \ \begin{array}{c} > 5 5 0 \ 4 9 \end{array} \ \end{array} $$

860*-918

136

413

600

*Ta bort låsmuttrar och glidfötter installationshöjd på 860-864 mm.

WARNING!

En helt fristående diskmaskin måste förses med tippskydd.

C. Delvis inbyggd

Om diskmaskinen placeras så att någon av sidorna synlig kan en sidoplåt monteras. Tillbehör kan köpas där du köpt diskmaskinen.

Justera höjden och skjut diskmaskinen på plats

1. Montera eventuella glidfötter på diskmaskinen.

2. Börja med att mäta höjden från golvet till underkanten av arbetsbänken.

3. Mät höjden från golvet till diskmaskinens överkant.

Installation

1. Luta diskmaskinen en aning framåt och grovjus Anslutning till avlopp

den bakre foten genom att skruva ställskruven framsidan medurs för att höja eller moturs för sänka (se bild nedan). Använd en bred skruvi alternativt en mejsel med sexkantsgrepp.

på Når avloppsslangen leds till en anslutningsnippel vid att diskbänkens vattenlås, se bild 1, observera då att neisel slangen måste fästas i höjd med diskbänkens

undersida, i annat fall kan diskvatten från diskhon rir ner i diskmaskinen. Avloppsslangen träs på ett konformat anslutningsrör vid diskbänkens vattenlås. Det konformade röret måste kapas till en invändig diameter av minst 14 mm. För fler alternativa anslutningar se bild 2 och 3.

Avloppsslangen får förlängas med högst 3 m (den tol längden på avloppsslangen får ej överstiga 4,5 m). Eventuella skarvkopplingar och skarvrör måste ha en inre diameter av minst 14 mm. Helst ska man dock ersätta avloppsslangen med en ny utan skarv.

Ingen del av avloppsslangen får ligga högre än 950 över diskmaskinens botten. Slangen får inte ledas direl till golvbrunn eller liknande. I så fall kan slangen fur som en sughävert som tömmer diskmaskinen.

1. Justera de främre fötterna genom att vrida dem medurs för att höja eller moturs för att sänka. Slangen måste alltid mynna ut minst 350 mm över

2. Kontrollera att det är en luftspalt på minst 3 diskmaskinens botten. mellan arbetsbänkens undersida och diskmaskinens Se till att avloppsslangen inte veckar sig. överkant.

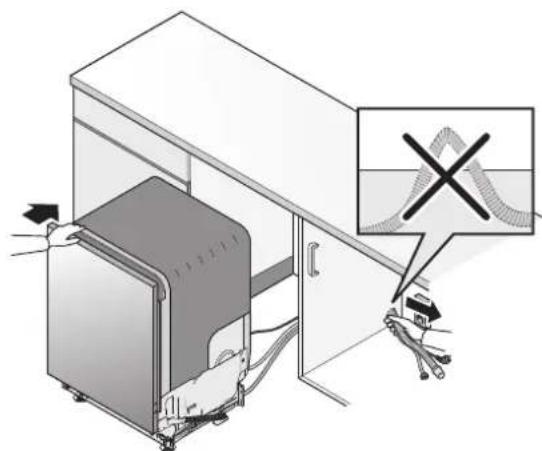

3. Skjut diskmaskinen på plats.

4. Dra i avloppslangen och anslutningsröret när diskmaskinen skjuts på plats.

5. Kontrollera att slangen inte har några veck skarpa böjar, eller att det finns något som skada slangarna.

Slangen måste fästas i höjd med diskbänkens undersida.

kan Max 950 mm Min 350 mm ØMin 14 mm

Bild 1

1. Finjustera fötterna (diskmaskinen får luta högst 5 mm) och dra åt låsmuttrarna på de främre fötterna

Om du vill placera din maskin fristående kan du över punkterna 2, 3 och 6 ovan.

5 terna. hoppa Max 3 m Max 950 mm Min 350 mm

Bild 2

Installation

Max 950 mm Min 350 mm

Bild 3

Skruva fast diskmaskinen

Kontrollera efter fastsättning att de främre fötterna ligge an mot golvet.

Anslutning till vatten

Använd endast den tilloppslang som levereras med diskmaskinen. Återanvänd inte gamla eller andra lösa tilloppslangar.

Det måste finnas en avstängningskran på tilloppsledningen. Avstängningskranen ska placeras lättåtkomlig, så att vattnet kan stängas av om diskmaskinen måste flyttas.

När installationen är klar, öppna avstängningskranen och låta trycket stå på en stund och kontrollera att alla anslutningar är täta.

Anslut till kallt vatten...

Om du värmer upp din fastighet med olja eller el.

Anslut till varmt vatten (max 70 °C)...

Om du använder exempelvis fjärrvärme, solceller eller bergvärme för uppvärmning av din fastighet. Genom att välja varmvattenanslutning sparar du disktid och minskar diskmaskinens konsumtion av elenergi.

Anslutning till el

Information om den elektriska anslutningen hittar du på typskylten. Dessa uppgifter måste stämma överens med elnätets data.

Diskmaskin utrustad med stickkontakt skall anslutas till jordat uttag.

Vägguttaget för elanslutning ska placeras utanför installationsutrymmet för att vara lättåtkomligt efter installation av diskmaskinen. Använd ej förlängningsladd!

OBS!

Reparation och underhåll som berör säkerhet eller prestanda, skall utföras av behörig fackman.

Installation

Inställning av sockeln (endast om man har sparkplåt som tillbehör)

Diskmaskinen levereras med en eller två sparkplåtar beroende på modell. Tabeilen visar vilken sparkplåt du ska använda beroende på vilken nischhöjd och sockeldjup du har.

Nischhöjd (mm)	Sockeldjup (mm)
	30	40	50	60	70	80	90	100
860	L	L	L	L	H	H	H	H
870	H	H	H	H	H	H	H	H
880	H	H	H	H	H	H	H	H
890	H	H	H	H	H	H	H	H
900	H	H	H	H	H	H	H	H
910	H	H	H	H	H	H	H	H

L Låg sparkplåt (höjd=90 mm), Artikelnummer 80 735 66
H Hög sparkplät (höjd=120 mm), Artikelnummer 80 735 67

Ställ in rätt sockeldjup så här Typ A

Läs kapitel Felsökning innan du kontaktar service. Anteckna uppgifterna på typskylten som sitter på höger insida av diskmaskinen. Notera typnumret (1) och serienummer (2).

TYPE 1 SERIAL NO 2

Egna noteringar

Snabbguide

1 Fyll korgarna

Skölj inte disken under rinnande vatten innan i lastar in den i diskmaskinen. Skrapa bara bort större matrester innan du lastar diskmaskinen.

4 Tryck på huvudströmbrytaren tills displayen tänds

Dosera diskmedel

Diskmedelsfacket har ett mindre fack för förd och ett för huvuddisk.

Välj program

3 Kontrollera att spolarmarna kan rotera fritt

6 Tryck på Start/Stop och stäng luckan
