BRUKSANVISNING LT-46Z70BU JVC

Denna apparat överensstämmer med gällande EU-direktiv och standarder beträffande elektromagnetisk kompatibilitet och elsäkerhet.

Europarepresentant för Victor Company of Japan. Limited år:

Information till användare gällande kassering av gammal utrustning

SVENSKA

Tänk på:

All denna symbol endast gäller inom den Europeiska gemenskapen.

[Europeiska gemenskapen]

Denna symbol anger att elektrisk och elektronisk utrustning inte ska kasseras som vanligt hushällsavfall, när de inte ska användas mer. Istället ska produkten lämnas in på lämplig återvinningsstation för elektrisk eller elektronisk utrustning, så att den kan tas om hand och återvinnas i enlighet med ett lands lagstiftning.

Genom att avyttra denna produkt på rätt sätt, bidrar du till att bevara naturen och förhindrar potentiellt negativa effekter på miljön och den mänskliga hälsan, som annars kan bli resultatet vid felaktig hantering av denna produkt. Kontakta dit kommunkontor, det företag som hanterar dina hushällssopor eller butiken där du köpt produkten, för mer information om återvinningscentraler.

Det kan hända att du bötfälls i enlighet med ert lands lagstiftning om detta avfall kasseras på fel sätt.

(Företagsanvändare)

Om ni vill kassera denna produkt, besök vår webbsida www.jvc-europe.com för att få information om returnering av produkten.

[Övriga länder utanför den Europeiska gemenskapen]

Om du vill kassera denna produkt, ska detta göras i enlighet med gällande lagstiftning i landet, eller enligt andra bestämmelser i ditt land, för behandling av gammal elektrisk eller elektronisk utrustning.

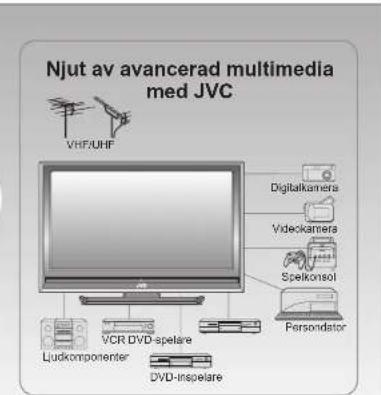

Vidgade vyer med

vackrare bilder

Innehåll

Först och främst!

● Varning 3

Komma igång

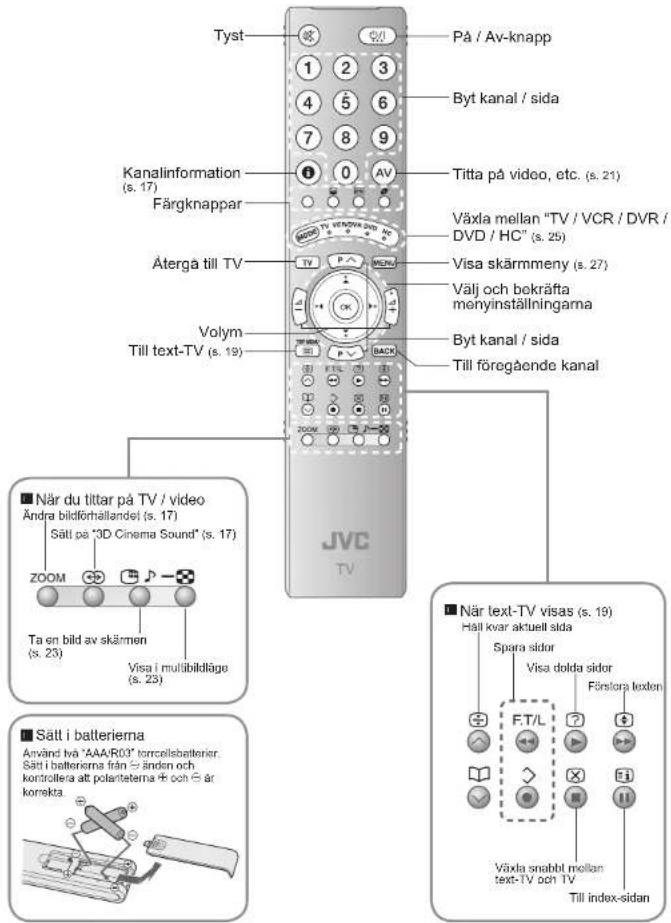

• Namn pá alla delar 5
  Grundlaggande anslutningar 7
  Inledande installningar 9
  ● Redigera kanaler 11
• Registrera kanalier
  ● Ansiuta externa enheter 13

Låt oss börja

Avancerade funktioner

Praktiska funktioner 23
Ta en bild
Visa och söka i multibildläge
• "Insomningstimer" / "Bamspärr"

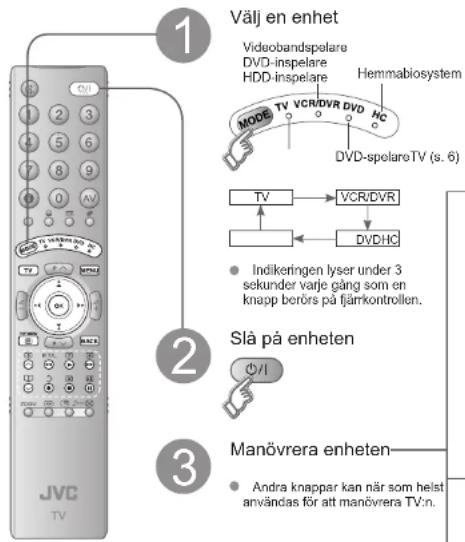

● Använda JVC-inspelare och andra enheter …… 25

Precis som du vill ha det

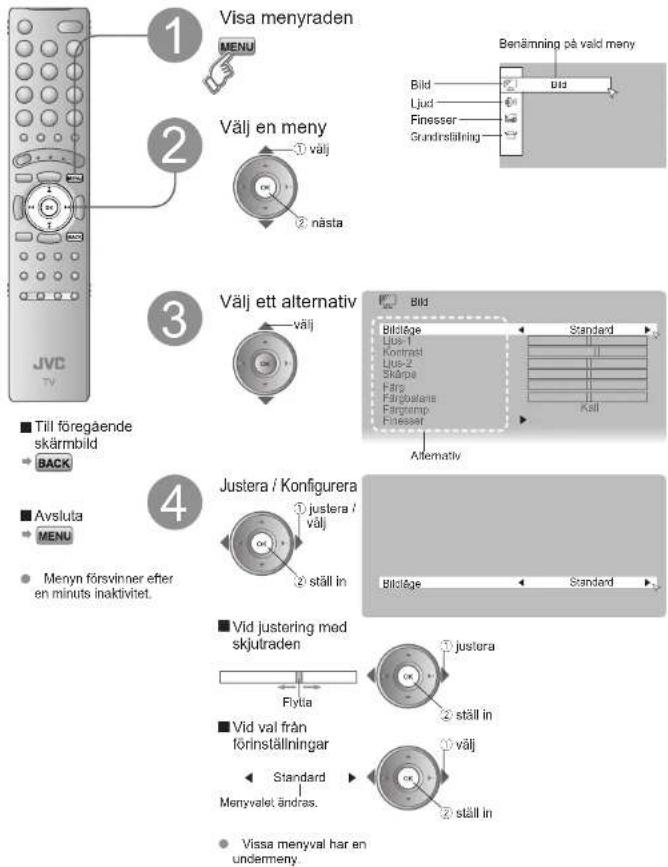

Anpassa din TV 27

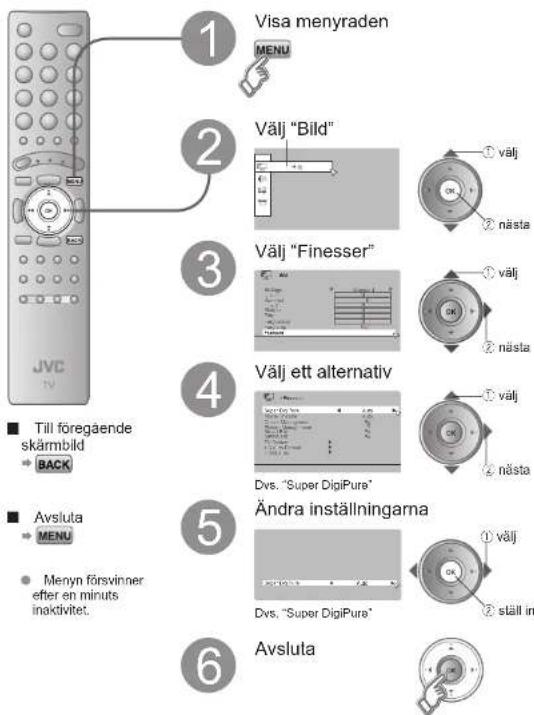

● Avancerad bildjustering 29
- Minska bruset / Visa en naturligare bild
- Välj bildförnållande, etc.

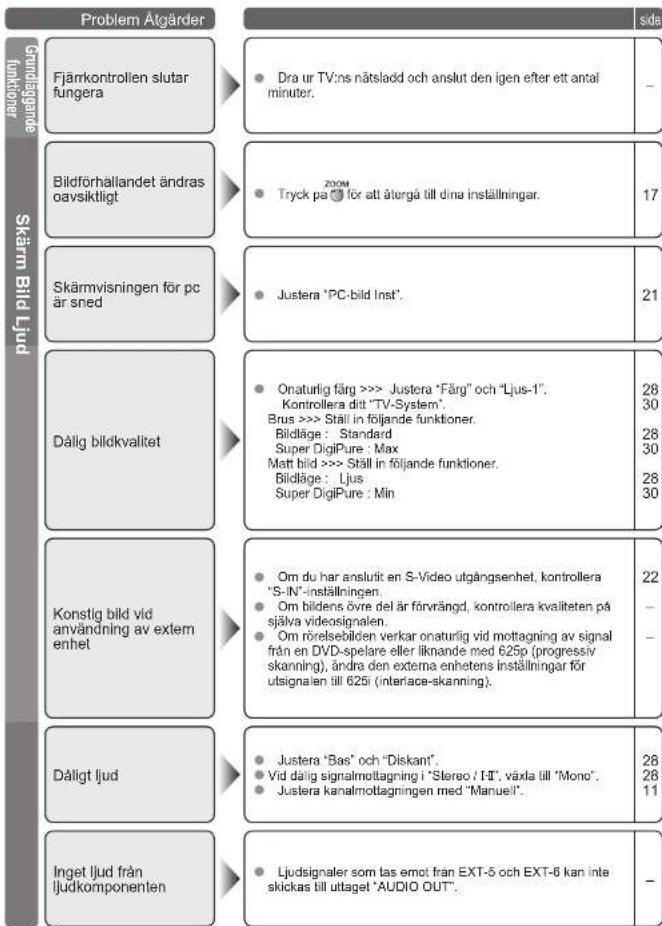

Vid problem

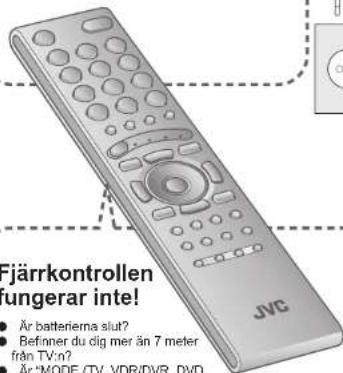

● Felsökning 31
Teknisk information 34
● "CH/CC"-lista 37
Tekniska data 38

Varning

Följ alla anvisningar nedan

Följ denna bruksanvisning för grundinställningarna!

- Anslut endast till ett AC 220-240V, 50Hz eluttag.

Se till att det finns tillräckligt med plats så att du kan dra ur och sätta i väggkontakten!

Placera TV:n så nära ett vägguttag som möjligt!

Strömförsörjningen till TV:n sker genom att sätta i väggkontakten. Strömförsörjningen bryts om väggkontakten dras ur.

Klipp eller skada aldrig nätsladden!

- Om nätkontakten inte har rätt form, eller om nätsladden inte är tillräckligt läng, ska en lämplig adapter eller förlängningssladd användas. (Kontakta dir

Försök aldrig reparera TV:n själv!

Om problemet inte kan lösas med hjälp av "Felsökning?" (s. 31), dra ut nätsladden och kontakta din återförsäljare.

När TV:n ska kasseras.

Följ instruktionen i "Information till användare gällande kassering av gammal utrustning" (s.iii till iv).

Om TV:n är skadad eller beter sig konstigt ska du genast sluta använda den!

Dra ur nätsladden och kontakta din återförsäljare.

Placera aldrig något på TV:n!

Vätska, öppna lågor, tyg, papper etc på TV:n kan orsaka brand.

Utsätt aldrig apparaten för regn eller fukt!

För att förhindra brand eller elektriska stötar får vätska aldrig komma in i enheten.

Stick aldrig in föremål i apparatens öppningar!

Det kan orsaka en livsfarlig elektrisk stöt. Var uppmärksam när det finns barn i närheten.

Lyssna aldrig med hörlurar på hög volym!

Det kan skada din hörsel.

Dra ur nätsladden när du går ut!

- Knappama på fjärrkontroll och TV stänger inte av TV:n helt och hållet. (Vidta lämpliga åtgärder för sängliggande personer.)

Använd JVC- väggmonteringssatsen (tillval) när TV:n monteras på väggen!

- Kontakta en fackman. - Läs den medföljande bruksanvisningen för monteringsanvisningar. - JVC tar inget ansvar för skador som uppstår p.g.a. felaktig montering.

Demontera aldrig baksidespanelen!

Det kan orsaka en elektrisk stöt. Blockera aldrig ventilationshålen!

Det kan orsaka överhettning eller brand. Hantera LCD-skärmen varsamt!

Torka av den med en mjuk, torr trasa

Håll TV:n så att skärmen inte repas!

Rör inte skärmen när du bär TV:n.

Bär inte TV:n själv!

- För att förhindra olyckor ska TV:n alltid bäras av två eller flera personer.

■ För ytterligare information om installation, användning och säkerhe! Kontakta din återförsäljare

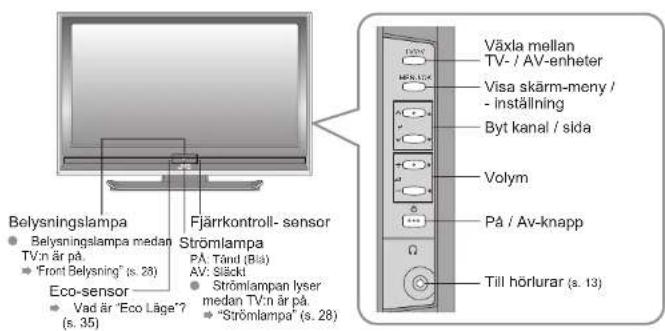

Namn på alla delar

Ta bort luckan för uttagen

Om skyddet inte kan stängas för att kablarna är i vägen

Tvinga inte igen skyddet (lämna det öppet).

● Anslut kontakterna på TV:ns baksida ➔ Ansluta externa enheter (s. 13)

För borttagning av kabelkåpa, se s. i.

Vinkla TV:n

Kontrollera tillbehör

Grundläggande anslutningar

Läs bruksanvisningarna för respektive enhet noga innan installation. En antenn måste anslutas för att TV:n ska fungera.

■ Anslut till andra enheter → "Ansluta externa enheter" (s. 13)

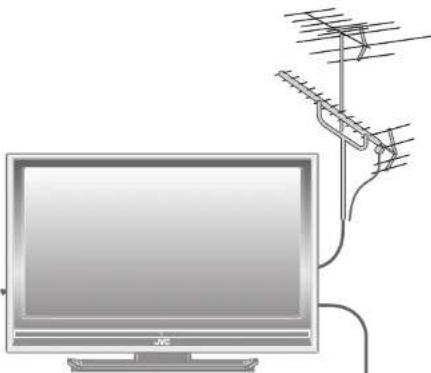

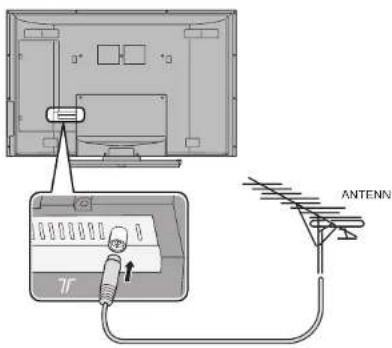

Anslut antennen

När alla anslutningar gjorts, sätt i kontakten i ett strömuttag.

lakttag försiktighet vid inställning

Strömförbrukning
Anslut endast nätsladden till ett AC 220-240V, 50Hz eluttag.
■ Använd JVC-väggmonteringssatsen (tillval) när TV:n monteras på väggen
- Kontakta en fackman.
- Läs den medföljande bruksanvisningen för monteringsanvisningar.
- JVC tar inget ansvar för skador som uppstår p.g.a. felaktig montering.
- 400mm × 200mm fäste som uppfyller VESA-standarden (200mm).

■ Förutsättningar för installation

- För all undvika överheltning, se till all enheten har gott om plats.

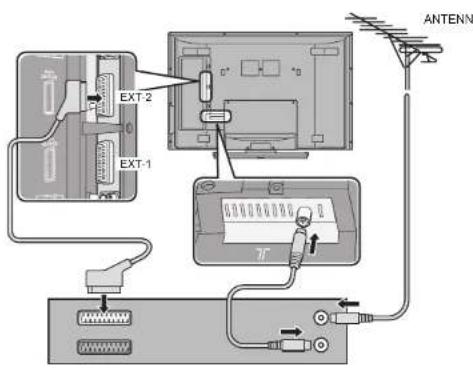

Anslut en videobandspelare / DVD-inspelare

Videobandspelare / DVD-inspelare

När alla anslutningar gjorts, sätt i kontakten i ett vägguttag.

- Anslut en T-V LINK-kompatibel inspeinningsenhet till "EXT-2". - "T-V LINK" → "Vad år "T-V LINK"? (s. 9)

Få ordning på sladdarna

- För borttagning av kabelkåpa, se s. i.

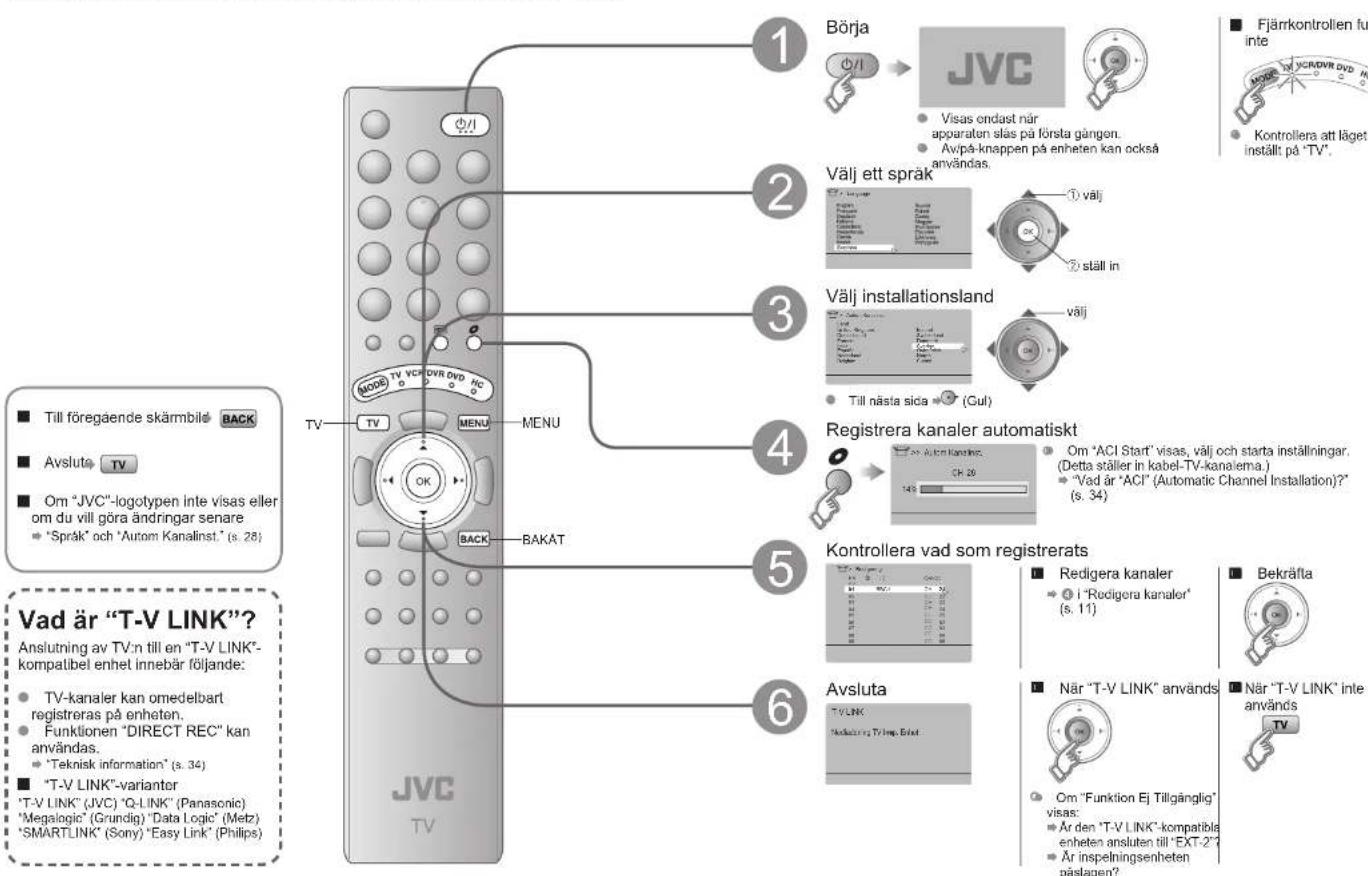

Inledande inställningar

Ställ in menyspråk, installationsplats och registrera TV-kanalema automatiskt.
Dessa kanaler kan redigeras senare i "Redigera kanaler" (s. 11).
(TV:ns kanaldata kan skickas till en ansluten inspelningsenhet som är kompatibel med "T-V LINK".)

    subgraph Section 1
        I["Till föregående skärmbile BACK"]
        J["Avsluta TV"]
        K["Om "JVC"-logotypen inte visas eller om du vill göra ändringar senare"]
        L[""Språk" och "Autom Kanalinst." (s. 28)"]
    end

    subgraph Section 2
        M["TV"]
        N["TV"]
        O["TV"]
        P["TV"]
        Q["TV"]
        R["TV"]
        S["TV"]
        T["TV"]
        U["TV"]
        V["TV"]
        W["TV"]
        X["TV"]
        Y["TV"]
        Z["TV"]
        AA["TV"]
        AB["TV"]
        AC["TV"]
        AD["TV"]
        AE["TV"]
        AF["TV"]
    end

    subgraph Section 3
        AG["Välj ett språk"]
        AH["Välj installationsland"]
        AI["Välj"]
        AJ["Registera kanaler automatiskt"]
        AK["Avsluta TV"]
        AL["Avsluta TV"]
        AM["Avsluta TV"]
        AN["Avsluta TV"]
    end

    subgraph Section 4
        AO["Om "ACI Start" visas, välj och starta inställningar. (Detta ställer in kabel-TV-kanalaema.)"]
        AP[""Vad är 'ACI' (Automatic Channel Installation)? (s. 34)"]
    end

    subgraph Section 5
        AQ["Redigera kanaler"]
        AR["När "T-V LINK" används"]
        AS["Om "Funktion Ej Tillgänglig" visas: ·År den "T-V LINK" -kompatible enheten ansluten till 'EXT-2' ·År inspelningsenheten påslagen?"]
    end

    subgraph Section 6
        AT["Avsluta TV"]
        AU["När "T-V LINK" inte används"]
        AV["TV"]
    end

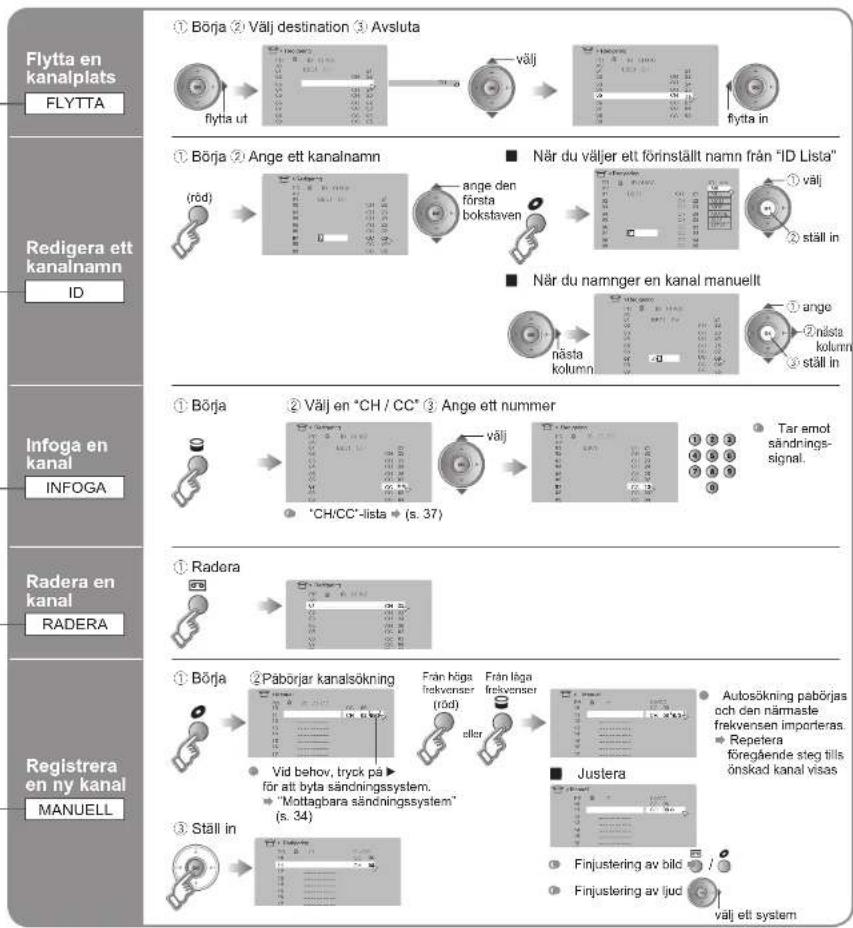

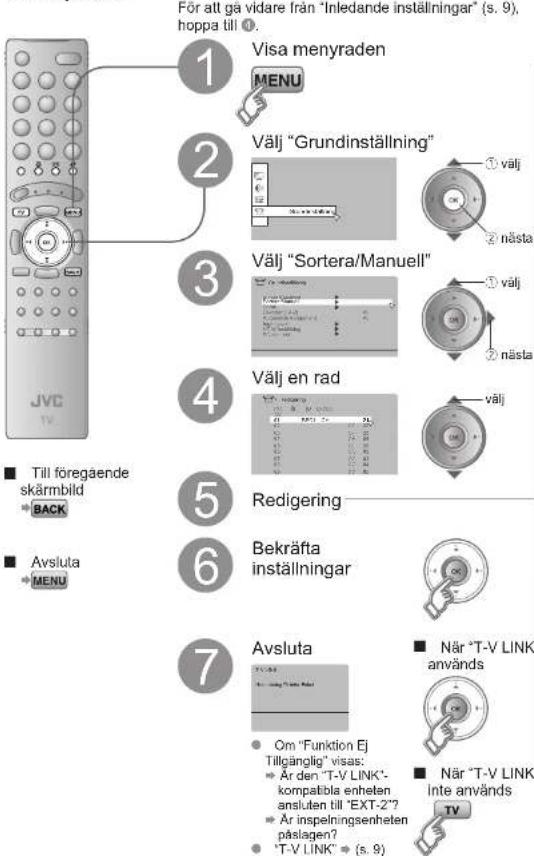

Redigera kanaler

Redigera de registrerade kanalerna med "Autom Kanalinst." i "Inledande inställningar" (s. 9).

    M["Redigera ett kanalnamn"] --> N["ID"]
    N --> O["Infoga en kanal INFOGA"]
    O --> P["Radera en kanal RADERA"]
    P --> Q["Registrera en ny kanal MANUELL"]

    Q --> R["1 Börja"]
    R --> S["2 Välj en "CH / CC" 3 Ange ett nummer"]
    S --> T["• CH/CC'-lista • (s. 37)"]
    T --> U["välj"]
    U --> V["• Tar emot sändningssignal."]
    V --> W["• Autosökning pabörjas och den närmaste frekvensen importeras. • Repetera föregående steg tills önskad kanal visas"]
    W --> X["• Från höga frekvenser (röd) eller"]
    X --> Y["• Justera"]
    Y --> Z["• Finjustering av bild • Finjustering av ljud • välj ett system"]
    Z --> AA["• Ställ in"]
    AA --> AB["• Vid behov, tryck på för att byta sändningssystem. • "Mottagbara sändningssystem" (s. 34)"]

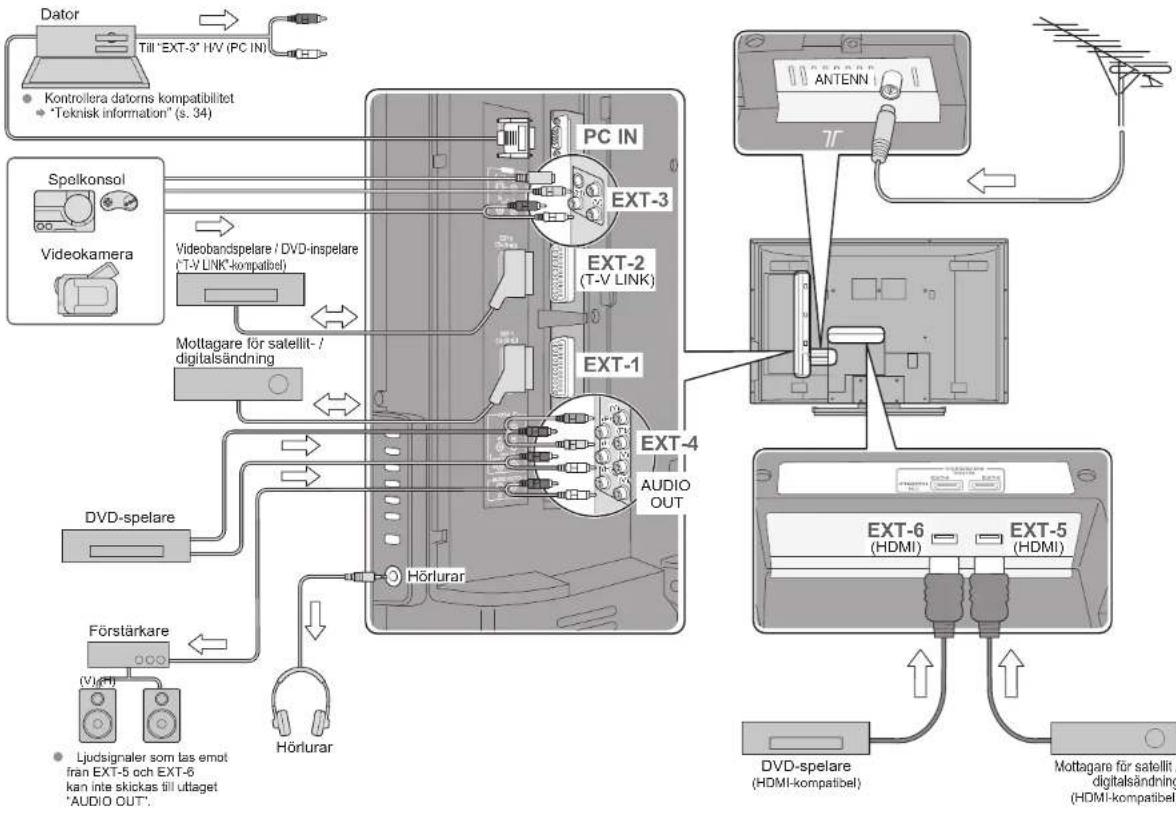

Videobandspelare / DVD / andra enheter

Många olika enheter kan anslutas till TV:ns baksida. Läs bruksanvisningarna för respektive enhet innan installation. (Anslutningskablar medföljer inte denna TV.)

Utgång † Ingång ‡
• Sammansat signal (composite)• Ljud V / H	• Sammansat sigrel (cmpesial) R3B ́S/VIDEO• Ljud V / H
• T-V LINK
• Använd S-VIDEO • “S-IN” (s. 22)• Valj kopieringskällor• “KOPIERING” (s. 22)• Anslut en dekoder• “Dekoder (EXT-2)” (s. 26)

EXT-3 Titta på video

Utgång ↓ Ingång ↓
	· Sammersalt signal (composite) / S-MIDEO · Ljud V / H

EXT-4 Titta på DVD

Utgang ♦ Ingang ♦
	· Komponentsignal (s. 38) · Ljud V / H

• "Automatisk Komponent" → (s. 28)

EXT-5 Anolute
EXT-6 Anisluta HDMI-enheter

Utgång † Ingång ‡
	HDMI-signal(s. 38)

* HDMI Inställning' → (s. 26) EXT-5-ingången har inte stöd för analogt ljud.
• Använd HDMI CEC • "Vad är "HDMI CEC"?(s. 36)

AUDIO OUT

Lyssna på TV:n med externa högtalare

Utgång +

· Ljud V / H

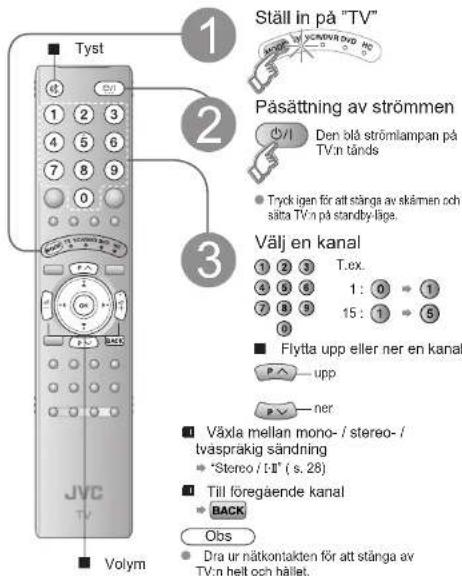

Titta på TV

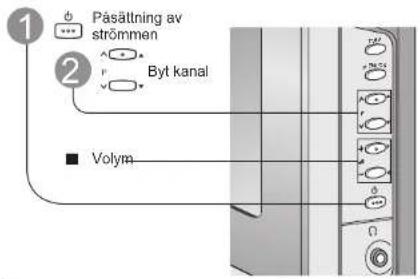

Grundläggande funktioner via sidoknapparna

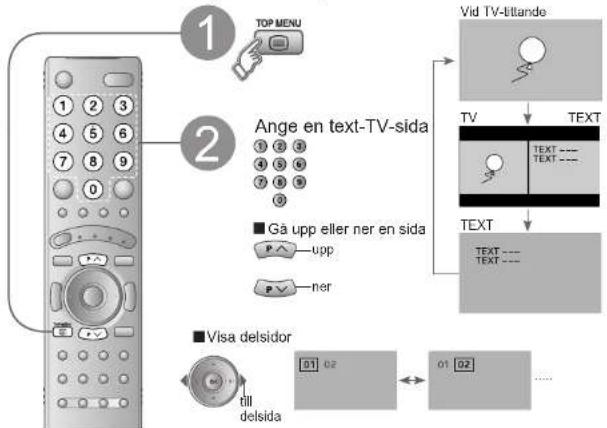

Visa text-TV

Denna TV kan visa TV-sändningar och text-TV på samma kanal i tvä olika fönster.


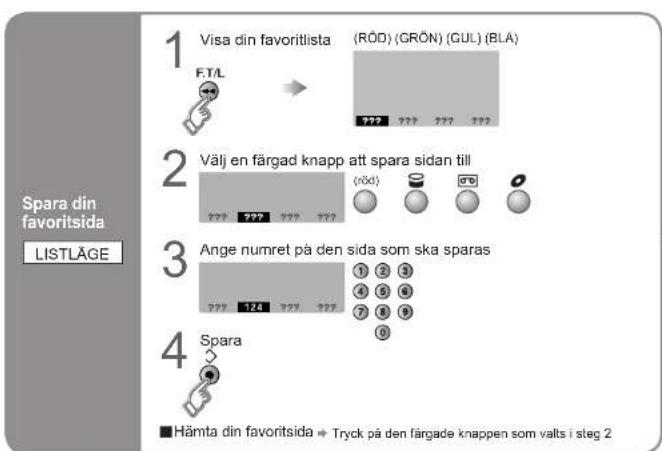

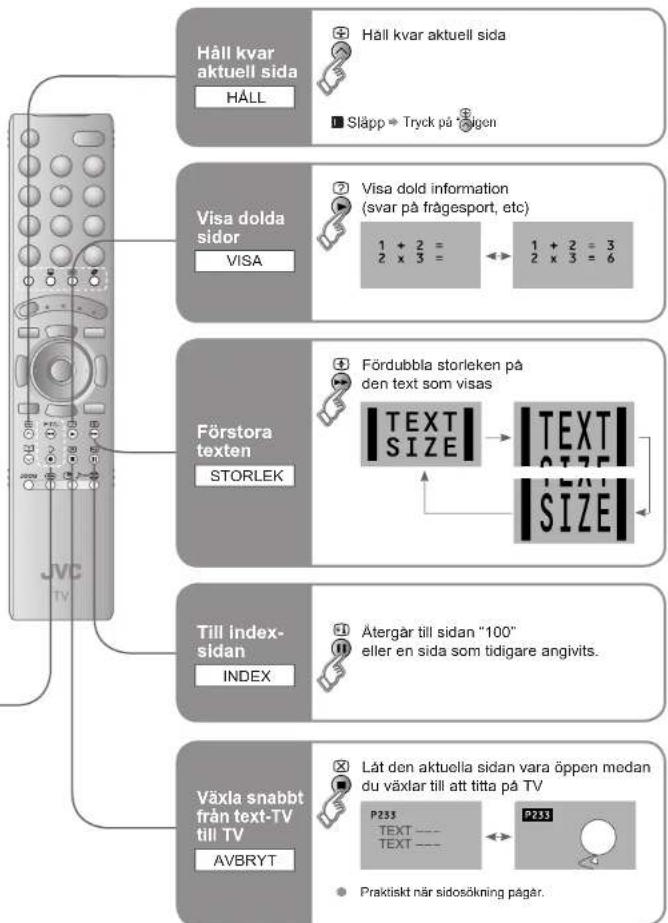


SVENSKA

VIKTIGTI FÖRBEREDEL SER ANVÄNDNING

INSTALLINGAR PROBLEM?

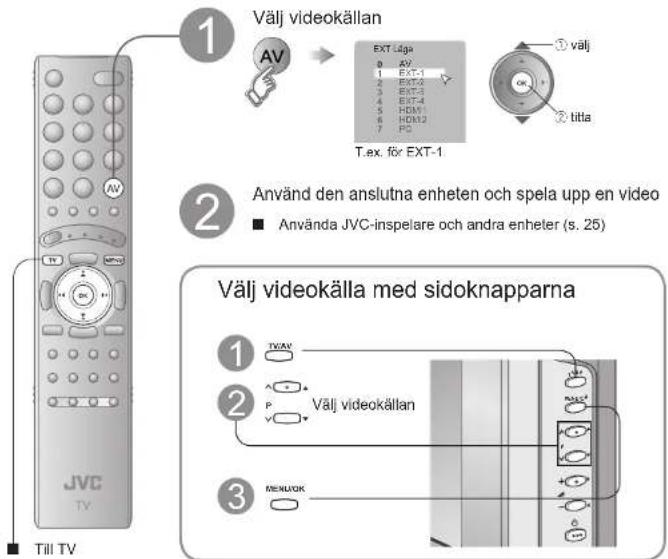

Titta på video / DVD

PC positionsinställning

1 MENU Visa menyraden
2 Välj "Grundinställning" Välj "PC-bild Inst"

3 ① justera ● Aterställ bild ② ställ in


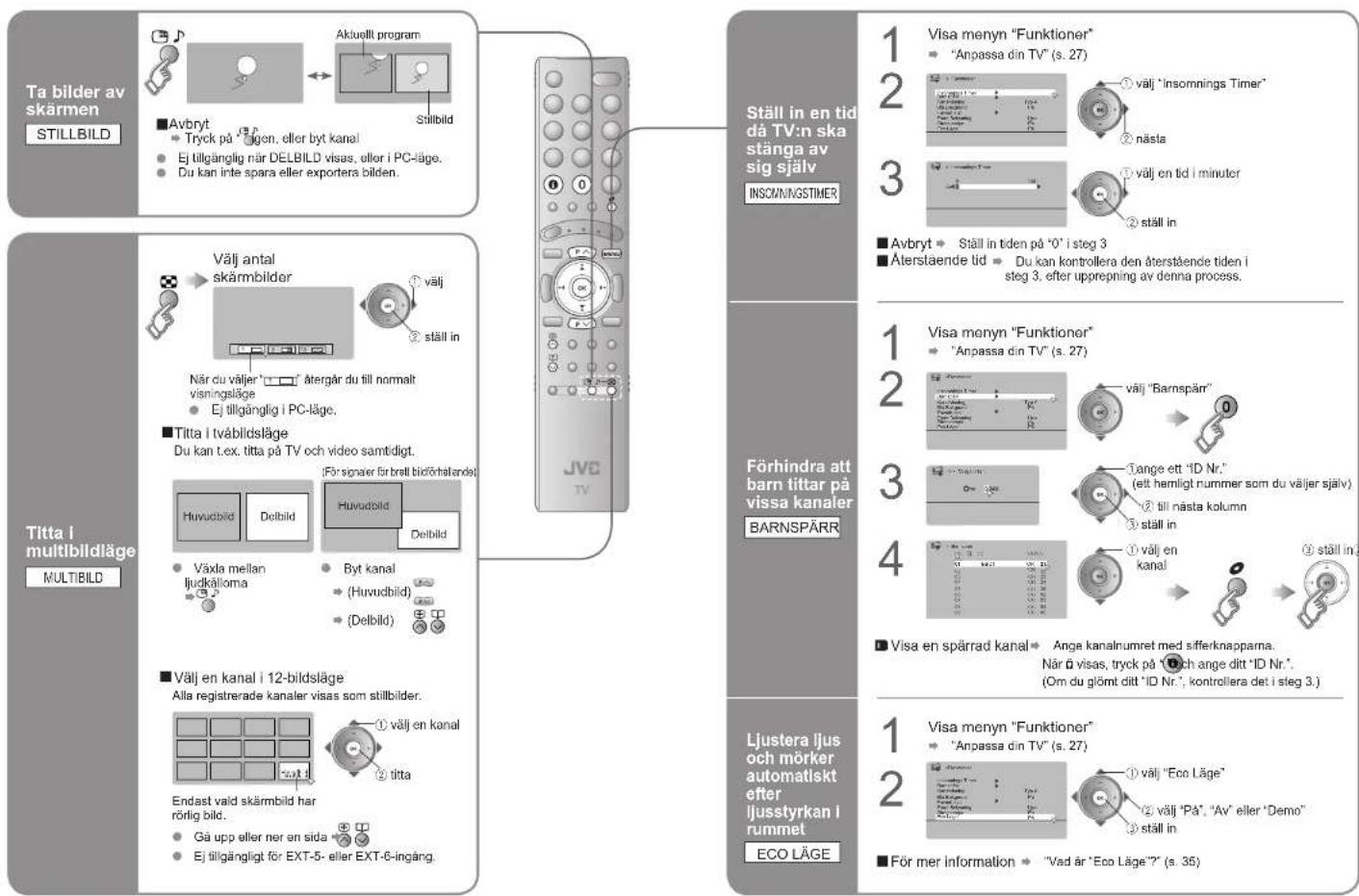

Praktiska funktioner

Använda JVC-inspelare

och andra enheter

Den fjärrkontroll som medföljer kan användas för att styra JVC-inspelare och andra enheter.

Prova med att ändra fjärrkontrollkoden om du inte kan manövrera en inspelare.

■ Kod A eller 1 (standard) ■ Kod C eller 3

• Kontrollera din inspelares kod genom att titta i den bruksanvisning som levererades med den.
• Vissa JVC-modeller kan inte styras med denna fjärrkontroll.
• JVC DVD-inspelare och HDD-inspelare är inställda på kod "C" eller "3" som standard.
  Obs
• Om batteriet plockas ur kommer fjärrkontrollkoden att återgå till kod A eller 1.

Manövrera videobandspelare, DVD-inspelare eller HDD-inspelare

VCR/DVR

Manövrera DVD-spelare

DVD

Välj VCR (videobandspelare) / DVD-inspelare / HDD-inspelare

■ Manövrera i menyerna DVD- / HDD-inspelare ■ Spela upp / spela in, etc.

■ Visa textning (läge DVD- / HDD-inspelare) Tryck på "

Spela upp etc.

Spela upp etc.

Anpassa din TV

Meny	Del	Justeringar / Konfigurationer
Bild	Bildläge	Bildläge (Ljus / Standard / Soft)
	Ljus-1	Bakgrundsljusstyrka (Mörkare ⇔ Ljusare)
	Kontrast	Kontrast (Lägre ⇔ Högre)
	Ljus-2	Ljusstyrka (Mörkare ⇔ Ljusare)
	Skärpa	Skärpa (Mjukare ⇔ Skarpare)
	Färg	Färg (Ljusare ⇔ Djupare)
	Färgbalans	Färgton (Rödaktig ⇔ Grönaktig)
	Färgtemp	Färgtemperatur (Vam / Normal / Kall)
	Finesser	Finjustering av bild (s. 29)
Ljud	Stereo / I · II	Läge / Språk (O : MONO / CO : STEREO / I : SUB1 / II : SUB2)
	Bas	Låga toner (Svagare ⇔ Starkare)
	Diskant	Höga toner (Svagare ⇔ Starkare)
	Balans	Högtalarbalans (Vänster Starkare ⇔ Höger Starkare)
	3D Cinema Sound	Ambiensnivå (Hög / Låg / Mono / Av)
	MaxxBass *1	Förstärk basljudet (Av / Låg / Hög)
	Voice Enhancer	Ljudförbättingsteknik (På / Av)
Finesser	Insomnings Timer	Timer för att stänga av TV:n (s. 24)
	Barnspärr	Förhindra att bam tittar på vissa kanaler (s. 24)
	Kanalvisning	Format för att visa kanalnumret (Typ A / Typ B)
	Blå Bakgrund	Visa en blå skämbild och dämpa ljudet när signalen är svag eller obefintlig (På / Av)
	Favorit Inst.	Rensa inställningarna av favoritkanaler (s. 17)
	Front Belysning	Tänder belysningslampan (s. 5) medan TV:n är på (Ljus / Soft / Av)
	Strömlampa	Tänder strömlampan (s. 5) medan TV:n är på (På / Av)
	Eco Läge	Ljustera kontrast för ljus och mörker automatiskt efter ljusstyrkan i rummet. (På / Av / Demo) (s. 24)
Grundinställning	Autom Kanallnst.	Välj installationsland, registrera kanaler automatiskt (s. 10, Ⓑ)
	Sortera / Manuell	Ändra registrerade kanaler eller lägg till nya (s. 11)
	Språk	Välj ett språk för skämmenyer (s. 10, Ⓑ)
	Dekoder (Ext-2)	Vid anslutning till videobandspelare med "T-V LINK" (På / Av)
	Automatisk Komponent	Ändrar TV-ingängen till "EXT-4" när en enhet med en komponentsignal är ansluten till "EXT-4" (På / Av) (Ej tillgänglig för dator)
	Ingångsval	För användning med videospelare och andra enheter (s. 22)
	HDMI Inställning	HDMI CEC : Koppla och styr fiera HDMI CEC-aktiverade enheter med en enskild fjärkontroll. (På / Av) (s. 36)HDMI-1 (EXT-5) : Storlek (1 / 2 / Auto), Ljud (Digital / Analog / Auto)HDMI-2 (EXT-6) : Storlek (1 / 2 / Auto)
	PC-bild Inst	PC positionsinställning (s. 21)

• Övriga inställningar · Ändra bildförhållandet → "ZOOM" (s. 17)
  · Slà på "3D Cinema Sound" → "3D CINEMA SOUND" (s. 17)
  *1 MaxxBass är ett registrerat varumärke som tillhör Waves Audio Ltd. I USA, Japan och andra länder.

Avancerad bildjustering

TV:n ställer automatiskt in bästa möjliga bild som standard.

Visa menyraden

Välj "Bild"

Välj "Finesser"

Välj ett alternativ

Ändra inställningarna

För naturliga konturer

Av : Funktionen slås av

Min Max Auto : När bildens : När brus skärpa försämras uppstår

: Automatisk justering

Movie Theatre

För smidig filmvisning

Av : Funktionen slås av

På Auto : Funktionen är alltid påslagen : Automatisk justering

Colour Management

För naturliga bilder

Av : Funktionen slås av

På : Bibehåll en naturlig färgbalans

Management

Av : Funktionen slås av

På : Gör del lättare att visa ljusa / mörka bilder

Smart Bild

Anpassa ljusstyrkan på vita områden

Av : Funktionen slås av

På : Gör det lättare att a vila områden

MPEG NR

Av : Funktionen slås av

På : När brus uppträder

TV System

När det inte finns någon färg

① Välj den skärmbild där inställningarna ska ändras Huvudbild Delbild : Huvudbild : Delbild i MULTIBILD-läge (s. 23)

4:3 Auto Format

Ställ in standardbildförhållande

16:94

1080l Auto

Ställ in standardbildförhållande för signalen 1080i

Välj ett standardbildförhållande för Auto i "Zoom" när signalen 1080i(1125i) tas emot (s. 35)

Felsökning

Kraftigt brus eller "snö"

• År TV:n rätt ansluten till antennen?
• Andra antennens riktning.
• År antennen eller dess kabel skadad?
  → Kontakta din återförsäljare

Mönster, ränder eller brus

- Störs antennen av högspänningsledningar eller trådlösa radiosändare? - Kontakta din Åtedörsäliare

- Är anslutna enheter placerade för nära TV:n?

- Tillämpa minsta möjliga avständ mellan antennen och stömingskällan tills ingen störning märks.

- Får du stömingar från signaler som refiekteras från berg eller byggnader? → Justera antennens riktning, eller byt till en högkvalitativ pejlantenn

Jag kan inte sätta på den!

- Är nätsladden korrekt ansluten till strömuttaget?

Fjärrkontrollen fungerar inte!

• Är batterierna slut?
  ● Befinner du dig mer än 7 meter
  fràn TV:n?
  ● Ar"MODE (TV, VDR/DVR, DVD)
  HC) inställt på "TV"?

• Når du visar text-TV syns inte TV:ns menyrad.

• Beroende på signalens stabilitet kan det uppstå en fördröjning vid kanalbyte.

Felsökning

(fortsättning)

Problem Åtgånder			sida
	Fel skärmstorlek 28	Byt "Storlek" i "HDMI-Inställning" till "1" eller "2".
	Ingen bild, inget ljud	Använd kabeln med HDMI-logotyperHDMI	–
	Inget ljud	Kontroller att enheten är HDMI-kompatibel.Ställ "Ljud" in "HDMI Inställning" till "Digital" eller "Auto" för HDMI-utrustning, eller "Analog" eller "Auto" för DVI-utrustning. (E) tillgangligt for "EXT-6".)	28
	Grön och förvriden skärmbild	Vänta en stund för att låta signalen stabiliseras när du byter signaiformat för en "HDMI"-enhet.	–
	Vissa funktioner fungerar inte	Detta är inte ett fel. Vissa funktioner (mörk bakgrund) i menyn fungerar inte beroende på situationen.	–
	Vissa ingångar kan inte väljas i delbilden	Ingångarna "EXT-4", "EXT-5", "EXT-6" samt PC-läge kan inte väljas i delbildenRGB-ingångssignalen för "EXT-1" och "EXT-2" är inte tillgånglig i tvåbildsläge.	–
	"Funktion ej tillgånglig" visas	År den "T-V LINK"-kompatibla enheten ansluten till "EXT-2"?År SCARTKABELN fullständig?År den "T-V LINK"-kompatibla enheten påslagen?När du har kontrollerat alla ovanstående punkter, tryck på "OK"-knappen igen.	3434–
	"ACI Error" visas	Tryck på ► för att starta "ACI" igen.Om meddelandet "ACI Error" fortfarande visas efter flera försök, tryck på ► för att avbryta "ACI".	–
	Svarta eller vita prickar visas på skärmen	LCD-skärmar använder små prickar ("pixlar") för att visa bilder.Mer än 99,99% av dessa pixlar är helt problemfria, men ett mycket litet antal pixlar lyser eventuellt inte. I vissa fall kan enstaka pixlar lysa kontinuerligt.Vi ber om förståelse för det faktum att detta inte är ett fel.	–

Teknisk information

Vad är "T-V LINK"?

"T-V LINK" gör det möjligt att på ett lätt sätt dela information mellan TV:n och en ansluten "T-V LINK"-kompatibel enhet.
Användning av T-V LINK innebär följande:
- Du kan skicka den kanalinformation som finns inprogrammerad på TV:n till den "T-V LINK"-kompatibla enheten, så att både TV:n och den externa enheten har samma kanalinställningar. När en ny extern enhet ansluts laddas kanalinformation in i den, vilket möjliggör en mycket snabbt utförd kanalinställning. För ytterligare information, läs bruksanvisningen till den externa enheten.
- Du kan lätt spela in det TV-program som visas på en "T-V LINK"-kompatibel enhet genom att använda funktionen "DIRECT REC". För ytterligare information, läs bruksanvisningen till den externa enheten.

Vad är "ACI" (Automatic Channel Installation)?

Vissa kabel-TV-företag sänder ut signalen "ACI", vilken innehåller information som gör det möjligt för TV-kanaler att registreras automatiskt på din TV.

När en ACI-signal tas emot visas "ACI Start / ACI Nästa" på skärmen "Autom kanalinst."

Mottagbara sändningssystem

Det mottagbara sändningssystemet skiljer sig åt beroende på vilket land som valts i "Autom. Kanalinst.".

STORBRITANNIEN: Tar endast emot PAL-I.
FRANKRIKE: Kan ta emot SECAM-L.
För att ta emot SECAM-L i andra länder än Frankrike:
1) Andra "Land" till "France" i "Autom Kanalinst."
2) Tryck på "BACK"-knappen för att återgå till menyn och ange kanalen med "Infoga" eller "Manuell".

PC-signaler som kan visas

*Macintosh*-datorer stöds ej.(Macintosh är ett registrerat varumärke som tillhör Apple Computer, Inc.)	Upplösning	640 x 490 (VGA)	1024 x 768 (XGA)
	Vertikal frekvens (Hz) 60,0	60,0

Om signalen inte visas, kontrollera att datoms vertikala frekvens är inställd på "60Hz".

Anslut "DVI"-enheter

Anslut en "DVI"-enhet till "EXT-5 (HDMI)" med "DVI-HDMI"-konverteringskabeln. Anslut DVI-enhetens analoga ljudutgång till L- och R-uttagen i EXT-4.

Ställ in "Ljud" i "HDMI-Inställning" på "Analog" eller "Auto" ⇒ (s. 28)
EXT-6-ingången har inte stöd för analogt ljud (EXT-4).
EXT-6-ingången har inte stöd för DVI-enheter.

Teknisk information (fortsättning)

Auto i "Zoom"

När "Auto" väljs i Zoom, ändras bildförhållandet till det förhållande som erhålls från informationen TV:n tar emot.

• Bildförhållandet ändras till det förhållandet som erhålls från WSS (Wide Screen Identification Signal), videosignal eller styrsignal för de externa enheterna. Om ingen bildförhållandeinformation tas emot, kommer inställningen att vara som "4:3 Auto Format" (s. 29)
  När 1080i (1125i) tas emot, blir det inställningen i "1080i Auto" (s. 29)
  Ej tillgänglig i PC-läge.

Full HD i "Zoom"

Med max HD LCD och "Full HD", kan du uppleva en max HD-upplösning på 1920x1080. Den visar brister i video som var dolda vid "Max"-visning.

* Bilderna visas för att tydliggöra skillnaderna mellan "Max" och "Full HD".
- Beroende på video kan brus eller en mörk rand visas på kanten av skärmen. → Välj "Max" i "Zoom"

Vad är "Eco Läge"?

Du kan justera denna TV så att skärmen automatiskt justeras till den bästa kontrasten för ljus och mörker enligt ljusstyrkan i rummet. Denna funktion minskar påfrestningen för ögon och strömförbrukningen för denna TV.
● Ställ in "Eco Läge" → "Eco Läge" (s. 24)
Se till att inte täcka för Eco-sensorn på framsidan av TV:n (s. 5)
- Så här minskas påfrestningen för ögon och strömförbrukningen för denna TV. Ställ in följande funktioner. Eco Läge: På eller Demo (s. 24) Smart Bild: På (s. 29)
■ Om du använder "Demo" i "Eco Läge" kan du visa effekten av "Eco Läge" på skärmen

Vad är "HDMI CEC"?

HDMI CEC (Consumer Electronics Control) används för att koppla och styra TV:n till flera HDMI CEC-aktiverade enheter med en enskild fjärrkontroll. CEC (Consumer Electronics Control) är ett valfritt protokoll som används i HDMI.
- HDMI CEC på denna TV överensstämmer med "High-Definition Multimedia Interface Specification Version 1.2a". - TV stödjer inte HDMI CEC-funktioner som inte visas nedan.
TV:n har ingen garanti att den stödjer användning av alla HDMI CEC aktiverade enheter.
- Enheter som inte är aktiverade till HDMI CEC kan inte styras med denna TV.
Styr TV:n genom att använda den HDMI CEC-aktiverade enheten
Slá på TV:n och växla till videokällan för driftsenheten.
- Växla till videokällan för driftsenheten.
Stäng av TV:n med den HDMI CEC-aktiverade enheten som visas.
* För driftsinstruktioner, se bruksanvisningen lill enhelen.
Styr den HDMI CEC-aktiverade enheten genom att använda TV:n
Stäng av driftsenheten genom att stänga av TV.
* Vissa enheter stödjer kanske inte denna funktion. För ytterligare information, läs bruksanvisningen till enheten.
■ Skicka status på TV:n till den HDMI CEC-aktiverade enheten
När du växlar till TV:ns externa ingång eller kanal.
När TV:ns menyspråk ska växlas.
* Lås bruksanvisningen till den externa enhelen för information om hur enhelen fungerar när status las emol.
Slà Pá / Av HDMI CEC:
● Ställ in HDMI CEC → "HDMI Inställning" (s. 28)
* Grundinställningen är "På"
Om "HDMI CEC" inte fungerar korrekt:
- När den HDMI CEC-aktiverade enheten är ansluten till EXT-1 eller EXT-2 med SCART-kabeln och EXT-5 eller EXT-6 med HDMI-kabeln, kanske du inte kan styra TV:ns extema ingång. Lös problemet genom att ställa in "HDMI CEC" på "AV".

"CH/CC"-lista

För att använda funktionen INFOGA (s. 11), leta reda på det "CH/CC"-nummer som motsvarar TV:ns kanalnummer i denna tabell. - När inställningen för Land är "France", använd ett tro-siffrigt CH/CC-nummer.

CH Kanol		CH Kanol		CC Kanol		CC Kanol
CH 02/CH 203	F2, R1	CH 46/CH 243	F40, R40	CC 01/CC 207	51	CC 31/CC 251	531
CH 03/CH 203	D3, ITALIEN A	CH 41/CH 241	F41, R41	CC 02/CC 202	52	CC 32/CC 232	532
CH 04/CH 204	E4, ITALIEN B, R2	CH 42/CH 242	F42, R42	CC 03/CC 203	53	CC 33/CC 253	533
CH 05/CH 205	D3, ITALIEN D, R5	CH 43/CH 243	F43, R43	CC 04/CC 204	54	CC 34/CC 234	534
CH 06/CH 206	D3, ITALIEN E, R7	CH 44/CH 244	F44, R44	CC 05/CC 205	55	CC 35/CC 235	535
CH 07/CH 207	L7, ITALIEN F, R9	CH 45/CH 245	F45, R45	CC 05/CC 206	56	CC 36/CC 236	536
CH 08/CH 208	E5, R9	CH 46/CH 246	F46, R46	CC 07/CC 207	57	CC 37/CC 237	537
CH 09/CH 209	D9, ITALIEN G	CH 47/CH 247	F47, R47	CC 06/CC 208	58	CC 38/CC 238	538
CH 10/CH 210	F10, ITALIEN H, R15	CH 48/CH 248	F48, R48	CC 09/CC 209	59	CC 39/CC 239	539
CH 11/CH 211	E11, ITALIEN H, R11	CH 49/CH 249	F49, R49	CC 10/CC 210	60	CC 40/CC 240	540
CH 12/CH 212	E12, ITALIEN H, R12	CH 50/CH 250	F50, R50	CC 11/CC 211	61	CC 41/CC 241	541
CH 13/CH 221	F21, R21	CH 51/CH 251	F51, R51	CC 12/CC 212	62	CC 76/CC 275	6
CH 22/CH 222	C22, R22	CH 52/CH 252	F52, R52	CC 13/CC 213	63	CC 76/CC 276	6
CH 23/CH 223	C23, R23	CH 53/CH 253	F53, R53	CC 14/CC 214	64	CC 77/CC 277	6, ITALIEN C, R4
CH 24/CH 224	L24, R24	CH 54/CH 254	F54, R54	CC 15/CC 215	65	CC 78/CC 278	6, I, R5
CH 25/CH 225	C25, R25	CH 55/CH 255	F55, R55	CC 16/CC 216	66	CC 79/CC 279	6
CH 28/CH 226	C26, R26	CH 56/CH 256	F56, R56	CC 17/CC 217	67
CH 27/CH 227	C27, R27	CH 57/CH 257	F57, R57	CC 18/CC 218	68
CH 28/CH 228	F28, R28	CH 58/CH 258	F58, R58	CC 19/CC 219	69
CH 29/CH 229	F29, R29	CH 59/CH 259	F59, R59	CC 20/CC 220	70
CH 30/CH 230	F30, R30	CH 60/CH 260	F60, R60	CC 21/CC 221	71
CH 31/CH 231	C31, R31	CH 61/CH 261	F61, R61	CC 22/CC 222	72
CH 32/CH 232	F32, R32	CH 62/CH 262	F62, R62	CC 23/CC 223	73
CH 33/CH 233	C33, R33	CH 63/CH 263	F63, R63	CC 24/CC 224	74
CH 34/CH 234	C34, R34	CH 64/CH 264	F64, R64	CC 25/CC 225	75
CH 35/CH 235	C35, R35	CH 65/CH 265	F65, R65	CC 26/CC 226	76
CH 36/CH 236	F36, R36	CH 66/CH 266	F66, R66	CC 27/CC 227	77
CH 37/CH 237	F37, R37	CH 67/CH 267	F67, R67	CC 28/CC 228	78
CH 38/CH 238	F38, R38	CH 68/CH 268	F68, R68	CC 29/CC 229	79
CH 39/CH 239	F39, R39	CH 69/CH 269	F69, R69	CC 30/CC 230	80

CH1 Kanal		CH1 Kanal		CC Transfers (MM)	CC Transfers (MM)
CH 102 F2		CH 141 F41		CC 110 116-124	CC 152 391-356
CH 103 F3		CH 142 F42		CC 111 122-130	CC 153 395-407
CH 104 F4		CH 143 F43		CC 112 122-133	CC 154 407-415
CH 105 F5		CH 144 F44		CC 113 148-150	CC 155 415-422
CH 106 F6		CH 145 F45		CC 114 148-153	CC 156 422-431
CH 107 F7		CH 146 F46		CC 115 158-162	CC 157 431-439
CH 108 F8		CH 147 F47		CC 116 164-170	CC 158 435-447
CH 109 F9		CH 148 F48		CC 123 229-228	CC 159 447-455
CH 110 F10		CH 149 F49		CC 124 228-233	CC 160 455-463
CH 121 F21		CH 150 F50		CC 125 236-244	CC 161 463-469
CH 122 F22		CH 151 F51		CC 126 241-252
CH 123 F23		CH 152 F52		CC 127 252-260
CH 124 F24		CH 153 F53		CC 126 260-268
CH 125 F25		CH 154 F54		CC 129 269-275
CH 126 F26		CH 155 F55		CC 130 278-284
CH 127 F27		CH 156 F56		CC 131 284-290
CH 128 F28		CH 157 F57		CC 132 292-300
CH 129 F29		CH 158 F58		CC 133 300-305
CH 130 F30		CH 159 F59		CC 141 305-311
CH 131 F31		CH 160 F60		CC 142 311-316
CH 132 F32		CH 161 F61		CC 143 318-327
CH 133 F33		CH 162 F62		CC 144 327-335
CH 134 F34		CH 163 F63		CC 145 335-343
CH 135 F35		CH 164 F64		CC 146 343-350
CH 136 F36		CH 165 F65		CC 147 351-359
CH 137 F37		CH 166 F66		CC 148 359-367
CH 138 F38		CH 167 F67		CC 149 367-375
CH 139 F39		CH 168 F68		CC 150 375-383
CH 140 F40		CH 169 F69		CC 151 383-391

Tekniska data

Huvudenhet

Modelt LT-46Z70BU
Sändningssystem CCIR I / B / G / D / K / L (Se "Teknisk information", s. 34)
TV-system	TV-sändning : PAL, SECAMExtern ingång : PAL, SECAM, NTSC 3,58/4.43MHz
Kanaler och frekvenser	E2-E12 / E21-E69, F2-F10 / F21-F69, IR A-IR J, ITALIEN A-H / H+1 / H+2,R1-R12 / R21-R69, S1-S41, X / Y / Z / Z+1 / Z+2Franska kabelkanaler (Frekvens : 116-172 MHz / 220-469 MHz)
Multiplexljudsystem NICAM (I / B / G / D / K / L), A2 (B / G / D / K)
Text TV-system	FLOF (Fastext), TOP. WST (standardsystem)
Strömförbrukning	AC 220 V - 240 V, 50 Hz
Ljud-utgång (nomnell urefekt)	10 W + 10 W
Högitalare	(4 cm x 16 cm) oval x 2
Strömförbrukning[standby]	252 W[0,6 W]
Skärnmstorlek(storlek på synkt område, mitt på diagoniken)	116,8 cm
Mätt (B x H x D: mm)[utan stativ]	1126 x 774,4 x 340,6[1126 x 721,5 x 121]
Vikt[utan stativ]	37,4 kg[30,9 kg]
Tillbehör	(Se "Kontrollera tillbehör", s. 5)

Uttag / Kontakter

Utagsnamm Utagstyp Signaltyp (IN)				Signaltyp (UT)	OBS
Ingångar / Utgångar	EXT-1	Euroconnector x 1 (SCART-kontakt)	Sammansatt video (composite), S-video, Analog RGB LJUD V / H	TV ut
	EXT-2	Euroconnector x 1 (SCART-kontakt)	Sammansatt video (composite), S-video, Analog RGB LJUD V / H	Kopiering ut	‘T-V’ LINK*- kompatibel
Ingångar	EXT-3	RCA-kontakter x 3, S-VIDEO-kontakt x 1	Sammansatt video, S-video LJUD V / H
	EXT-4 RCA-kontakter x 5		Analog komponent (576i (625i) / 480i (525i), Progressiv : 576p (625p) / 480p (525p) HD : 1080i (1125i), 720p (750p)) LJUD V / H
	EXT-5 (HDMI-1)	HDMI-kontakt x 1	HDMI (576i (625i) / 480i (525i) / 576p (625p) / 480p (525p), 1080i (1125i), 720p (750p))		‘HDMI CEC’ kompatibel (s. 36)
	EXT-6 (HDMI-2)
	PC-INPUT D-SUB (15-stifts) x 1 Analog PC-signal (s. 34)
Utgångar	AUDIO OUT RCA-kontakter x 2 Ljud V / H
	Hörlurar	Stereominiuttag x 1 (3,5 mm i diameter)		Uttag för hörklurar

Vi kan ändra utformningen och specifikationerna utan föregående meddelande.
