BRUKSANVISNING LT-26DA8ZU JVC

Denna apparat överensstämmer med gällande EU-direktiv och standarder beträffande elektromagnetisk kompatibilitet och elsäkerhet.

Europarepresentant för Victor Company of Japan, Limited är: JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg Tyskland

Information till användare gällande kassering av gammal utrustning

SVENSKA

Tänk på:

Alt denna symbol endast gäller inom den Europeiska gemenskapen.

[Europeiska gemenskapen]

Denna symbol anger att elektrisk och elektronisk utrustning inte ska kasseras som vanligt hushållsavfall, när de inte ska användas mer. Istället ska produkten lämnas in på lämplig återvinningsstation för elektrisk eller elektronisk utrustning, så att den kan tas om hand och återvinnas i enlighet med ert lands lagstiftning.

Genom att avyttra denna produkt på rätt sätt, bidrar du till att bevara naturen och förhindrar potentiellt negativa effekter på miljön och den mänskliga hälsan, som annars kan bli resultatet vid felaktig hantering av denna produkt. Kontakta ditt kommunkontor, det företag som hanterar dina hushållssopor eller buliken där du köpt produkten, för mer information om återvinningscentraler.

Det kan hända att du bölfälls i enlighet med ert lands lagstiftning om delta avfall kasseras på fel sätt.

(Företagsanvändare)

Om ni vill kassera denna produkt, besök vär webbsida www.jvc-europe.com för att få information om returnering av produkten.

[Övriga länder utanför den Europeiska gemenskapen]

Om du vill kassera denna produkt, ska detta göras i enlighet med gällande lagstiftning i landet, eller enligt andra bestämmelser i ditt land, för behandling av gammal elektrisk eller elektronisk utrustning.

Vidgade vyer med vackrare bilder

Digital markbunden sändning (Digital

Analog markbunden sändning (VHF / UHF) och analog kabel-TV

Analoga kanaler

Innehåll

Först och främst!

● Varning 3

Komma igång

• Namn på alla delar 5 ● Grundläggande anslutningar …… 7 ● Ansluta externa enheter 9 Inledande inställningar 11

Låt oss börja

● Ha glädje av din nya TV. 15 ● Titta på digitala kanaler 17 ● Använda programguiden EPG …… 19 - Visa text-TV 21 ● Titta på analoga kanaler 23 ● Titta på video / DVD 25 ● Använda timer-inspelning 27 Praktiska funktioner 29 Textning / Ljudval / Insomnings timer / Zoom, etc.

Precis som du vill ha det

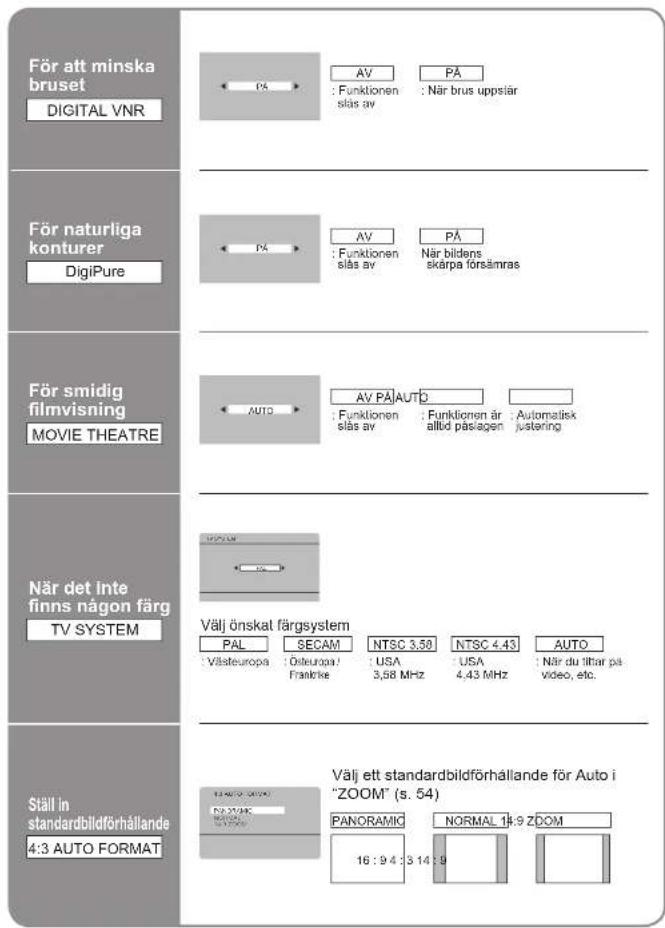

● Anpassa din TV 33 ● Använda DTV-menyn 35 ● Avancerad bildjustering 37 - Minska bruset / Visa en naturligare bild, etc. ● DTV-konfiguration 39 ● DTV-inställning 41 ● DTV-installation 43 ● Redigera digitala kanaler 45 ● Redigera analoga kanaler 47

Vid problem

Felsökning 49 ● "CH/CC"-lista 53 Teknisk information 54 Tekniska data 58

Varning

Följ alla anvisningar nedan

Följ denna bruksanvisning för grundinställningarna!

- Anslut endast till ett AC 220-240V, 50 Hz eluttag.

Se till att det finns tillräckligt med plats så att du kan dra ur och sätta i väggkontakten!

Placera TV:n så nära ett vägguttag som möjligt!

Strömförsörjningen till TV:n sker genom att sätta i väggkontakten. Strömförsörjningen bryts om väggkontakten dras ur.

Klipp eller skada aldrig nätsladden!

- Om väggkontakten inte har rätt form, eller om nätsladden inte är tillräckligt lång, ska en lämplig adapter eller förlängningssladd användas. (Kontakta din återförsäljare.)

Placera inte TV:n så att den kan tippa!

Vila inte dina armbågar på den och låt inte barn hänga på den. Det är risk för att TV:n tippar och orsakar skador.

Försök aldrig reparera TV:n själv!

Om problemet inte kan lösas med hjälp av "Felsökning?" (s. 49), dra ut nätsladden och kontakta din återförsäljare.

När TV:n ska kasseras.

- Följ instruktionen i "Information till användare gällande kassering av gammal utrustning" (s.ii till iv).

Om TV:n är skadad eller beter sig konstigt ska du genast sluta använda den!

Dra ur nätsladden och kontakta din återförsäljare.

Dra ur nätsladden när du går ut!

- Knapparna på fjärrkontroll och TV stänger inte av TV:n helt och hållet. (Vidta lämpliga åtgärder för sängliggande personer.)

Använd JVC-väggmonteringssatsen (tillval) när TV:n monteras på väggen!

- Kontakta en fackman. - Läs den medföljande bruksanvisningen för monteringsanvisningar. - JVC tar inget ansvar för skador som uppstår p.g.a. felaktig montering.

■ För ytterligare information om installation, användning och säkerhet, kontakta din återförsäljare.

Placera aldrig något på TV:n!

Vätska, öppna lågor, tyg, papper etc på TV:n kan orsaka brand.

Utsätt aldrig apparaten för regn eller fukt!

För att förhindra brand eller elektriska stötar får vätska aldrig komma in i enheten.

Stick aldrig in föremål i apparatens öppningar!

Det kan orsaka en livsfarlig elektrisk stöt. Var uppmärksam när det finns barn i närheten.

Lyssna aldrig med hörlurar på hög volym!

Det kan skada din hörsel.

Demontera aldrig baksidespanelen!

Det kan orsaka en elektrisk stöt. Blockera aldrig ventilationshålen!

Det kan orsaka överhettning eller brand. Hantera LCD-skärmen varsamt!

Torka av den med en mjuk, torr trasa

Håll TV:n så att skärmen inte repas!

Rör inte skärmen när du bär TV:n.

Bär inte TV:n själv!

- För att förhindra olyckor ska TV:n alltid bäras av två eller flera personer.

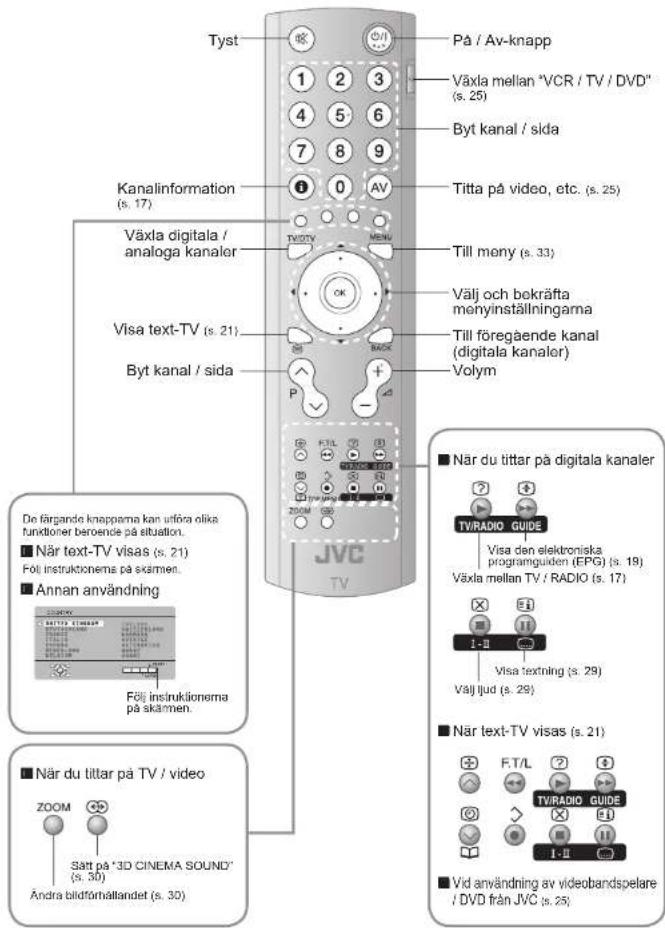

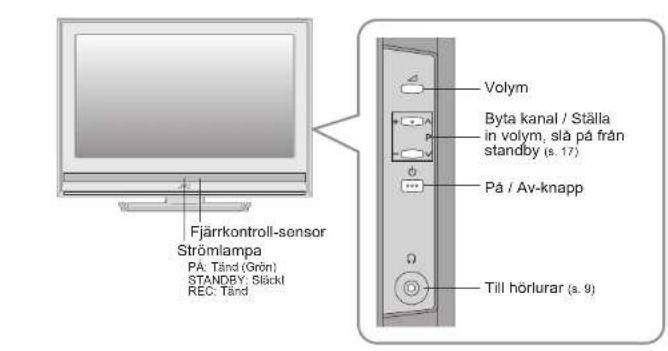

Namn på alla delar

Kontrollera tillbehör

Sätt i batterierna Använd två "AA/R6" torrcellsbatterier. Sätt i batterierna från Ⓗ änden och kontrollera att polariteterna ♂ och Ⓗ är korrekta.

SVENSKA

VIKTIGT!

FÖRBEREDELSE

ANVÄNDNING

INSTÄLLNINGAR

PROBLEM?

Grundläggande anslutningar

Läs bruksanvisningarna för respektive enhet noga innan installation. En antenn måste anslutas för att TV:n ska fungera.

■ Anslut till andra enheter → "Ansluta externa enheter" (s. 9)

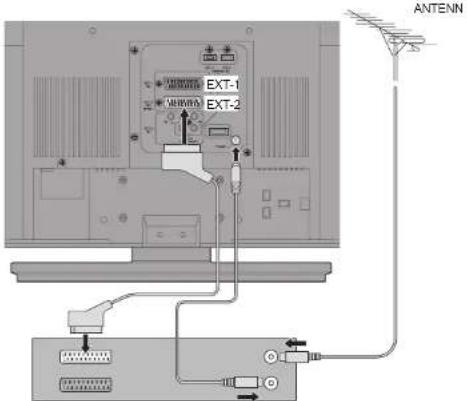

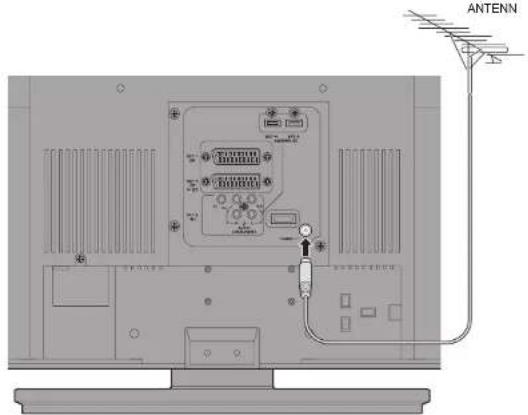

Anslut antennen. Anslut en videobandspelare / DVD-inspelare.

• När alla anslutningar gjorts, sätt i kontakten i ett vägguttag.
• När du använder en antenn som behöver extern ström → "Strömförsörjning för inomhusantenn" (s. 55)

Iakttag försiktighet vid inställning.

Strömförbrukning: Anslut endast nätsladden till ett AC 220-240V, 50Hz eluttag. ■ Använd JVC-väggmonteringssatsen (tillval) när TV:n monteras på väggen. - Kontakta en fackman. - Läs den medföljande bruksanvisningen för monteringsanvisningar. JVC tar inget ansvar för skador som uppstår p.g.a. felaktig montering. - 200 mm × 200 mm väggfäste som överensstämmer med VESA-standard.

■ Förutsättningar för installation

- För att undvika överhettning, se till att enheten har gott om plats.

Videobandspelare / DVD-inspelare

När alla anslutningar gjorts, sätt i kontakten i ett vägguttag. Anslut en "T-V LINK"-kompatibel inspelningsenhet till "EXT-2". • "T-V LINK" → "Vad är 'T-V LINK'?" (s. 11) - När du använder en inomhusantenn som behöver extern ström, anslut antennen direkt till TV:n. "Strömförsörjning för inomhusantenn" (s. 55)

Titta på digitala betalkanaler

Anslut dig till ett sändningsföretag i förväg. Ett Smart Card (B) skickas av sändningsföretaget efter att du har anslutit dig till det. Du kan behöva köpa en Conditional Access Module (A) förutom Smart Card. Kontakta sändningsföretaget eller återförsäljaren.

①: Dra ur nätsladden. ② Sätt i "B" i "A". ③ Sätt i "A" i TV:n. ④ Koppla in nätsladden och slå på strömmen. ⑤ Utför nödvändiga inställningar → "CI Modul" (s. 41)

Det går inte att titta på analoga betalkanaler.

Videobandspelare / DVD / andra enheter

Många olika enheter kan anslutas till TV:ns baksida.

Läs bruksanvisningarna för respektive enhet innan installation.

(Anslutningskablar medföljer inte denna TV.)

Utgång ➕ Ingång ➕
· Sammansalt signal (composites) · Ljud V/H	· Sammansalt signal (composites) / RGB · Ljud V/H

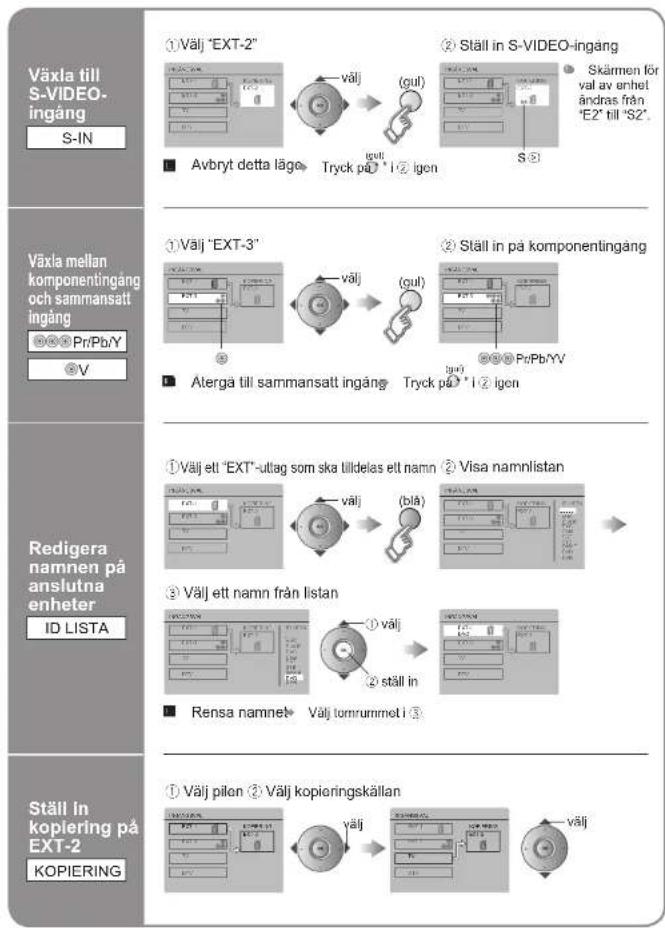

Använd S-VIDEO → "S-IN" (s. 26) Välj kopieringskällor → "KOPIERING" (s. 26) Anslut en dekoder → "DEKODER (EXT-2)" (s. 34)

EXT-3 Titta på DVD

Utgång † Ingång ‡
	· Sammansall signal / Komponenlsignal (s. 58) · Liud V / H

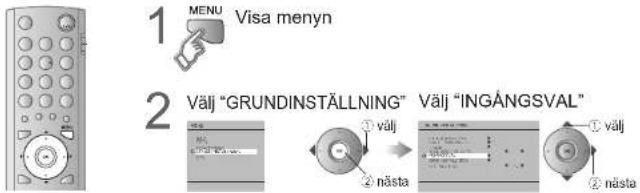

Växla Insignal

→ P@P@Y. V' (P@26)

EXT-4 Ansluta HDMI-enheter EXT-5

Ulgang † Ingang ‡
	· HDMI-signal(s. 58)

• 'HDMI INSTÄLLNING' • (s. 34) • EXT-5 ingången har inte stöd för analogt ljud

DIGITAL

AUDIO OUT

Lyssna på det digitala ljudet i digitala kanaler med externa högtalare

Det går inte att höra ljud från analoga kanaler och externa enheter. "Dolby Digital"-ljud från uttaget *DIGITAL AUDIO OUT** (s. 56)

Det går inte att höra ljud från analoga kanaler och externa enheter. "Dolby Digital"-ljud från uttaget *DIGITAL AUDIO OUT** (s. 56)

Registrera digitala / analoga kanaler på TV. Dessa kanaler kan ändras senare. (I denna bruksanvisning visas digital markbunden sändning som digitala kanaler, analog markbunden sändning och analog kabel-TV som analoga kanaler.)

Registrera digitala / analoga kanaler på TV. Dessa kanaler kan ändras senare. (I denna bruksanvisning visas digital markbunden sändning som digitala kanaler, analog markbunden sändning och analog kabel-TV som analoga kanaler.)

Avsluta

■ Om "JVC"-logotypen inte visas eller om du vill göra ändringar senare

■ Om "JVC"-logotypen inte visas eller om du vill göra ändringar senare

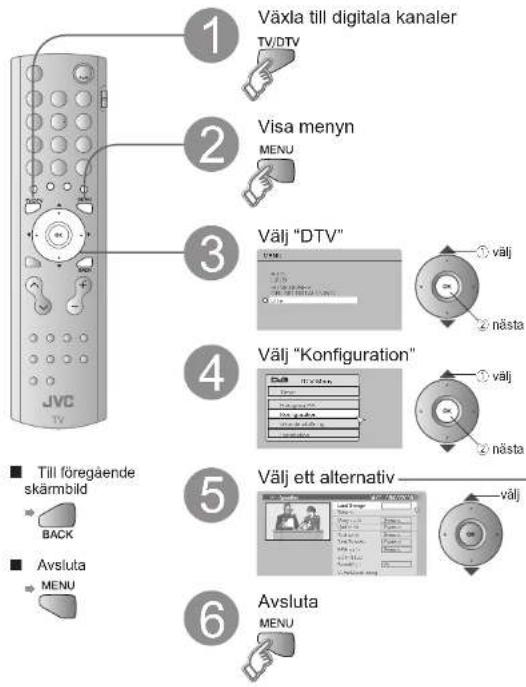

- Digitala kanalinställningar: "Konfiguration" (s. 39) "Installation" (s. 43) - Analoga kanalinställningar: "GRUNDINSTÄLLNING" (s. 34)

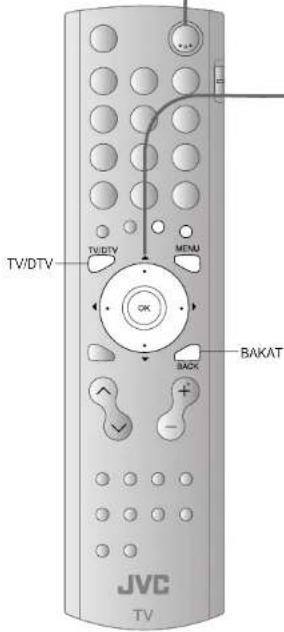

Anslutning av TV:n till en "T-V LINK"-kompatibel enhet innebär följande:

Anslutning av TV:n till en "T-V LINK"-kompatibel enhet innebär följande:

• Analoga kanaler registreras genast på enheten.
• Funktionen "DIRECT REC" kan användas. • "Teknisk information" (s. 54) ■ "T-V LINK"-varianter "T-V LINK" (JVC) "Q-LINK" (Panasonic) "Megalogic" (Grundig) "Data Logic" (Metz) "SMARTLINK" (Sony) "Easy Link" (Philips)

- Visas endast när apparaten slås på första gången. - Strömknappen på enheten kan också användas.

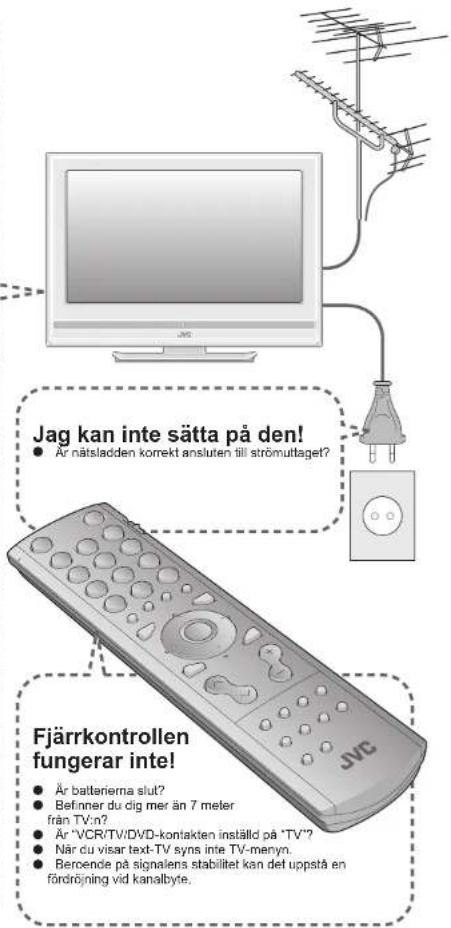

Fjärrkontrollen fungerar inte

- Kontrollera att läget är inställt på 'TV'.

2

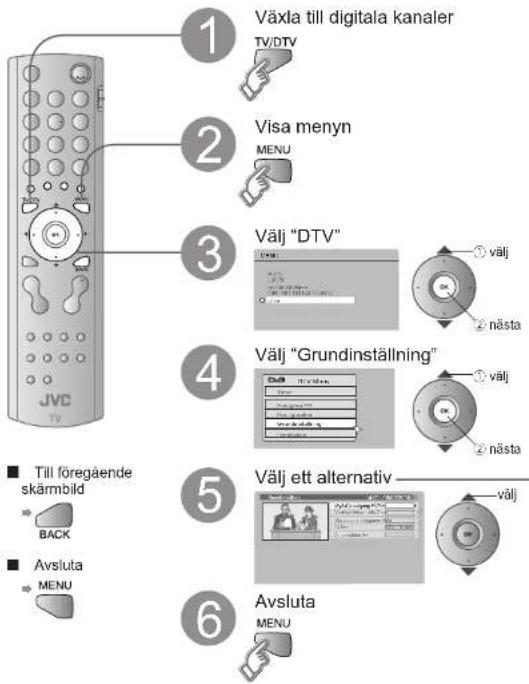

Ställ in digitala kanaler

1

Välj ett språk

Språk för visning på skärmen när du tittar på digitalkanaler inklusive DTV-menyn.

2

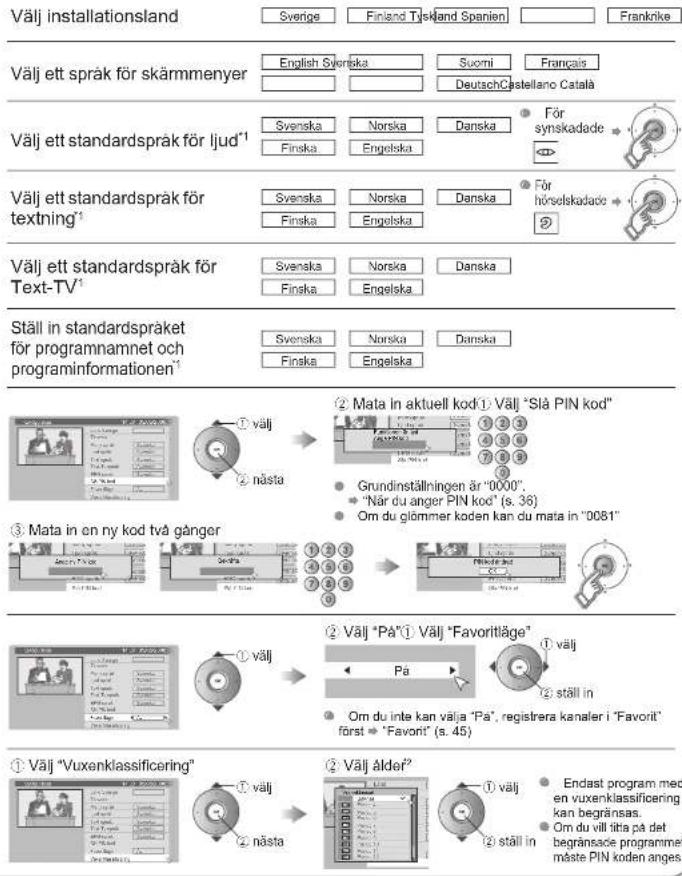

Välj installationsland

- Mottagningsbara digitala kanaler kan skilja sig beroende på inställningen av Land. - Dessa bilder gäller för Sverige

3

Ställ in strömförsörjning för antennen

- Tryck endast på "På" när du använder en antenn som behöver extemt ström. - "Strömförsörjning för inomhusantenn" (s. 55)

4

Följande meddelande visas om digitala kanaler inte hittas.

När du har slutfört följande steg, läs 'När TV:n inte kan hitta de digitala kanalerna' (s. 14) och försök att skanna digitala kanaler igen.

Inledande inställningar (fortsättning)

Bekräfta språket. Språk för analog kanalvisning och menyer på skärmen (exklusive DTV-menyn).

■När du byter ett språk. När analoga kanaler inte används.

När analoga kanaler används (eller kabel-TV).

Ställ in analoga kanaler.

1. Registrera analoga kanaler.

■När du byter ett land.

Kontrollera vad som registrerats.

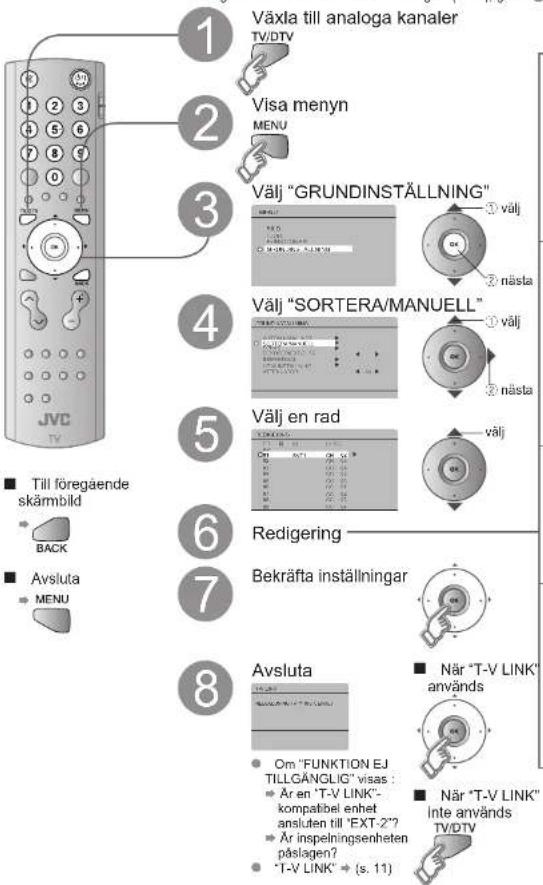

2. ■ Redigera analoga kanaler → Ⓗ i "Redigera analoga kanaler" (s. 47).

Bekräfta.

3. Ställ in T-V LINK.

När "T-V LINK" används - Om "FUNKTION EJ TILLGÄNGLIG" visas: - Är en "T-V LINK"-kompatibel enhet ansluten till "EXT-2"? - Är inspelningsenheten påslagen? När "T-V LINK" inte används.

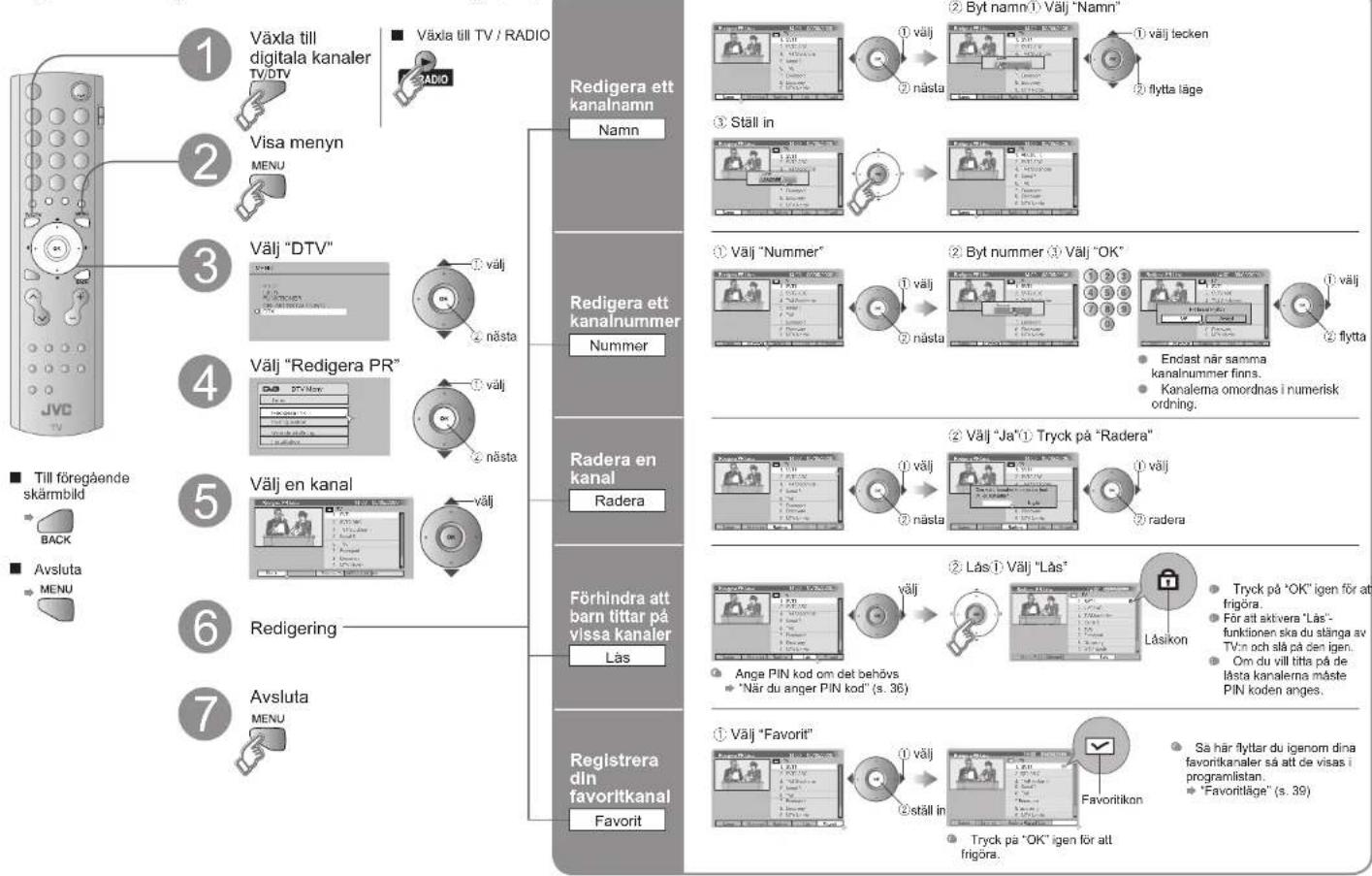

Inledande inställningar har slutförts ■ Redigera digitala kanaler → Redigera digitala kanaler (s. 45) ■ Om den digitala kanalmottagningen är svag → När den digitala kanalmottagningen är svag (s. 14) ■ Om den analoga kanalmottagningen är svag → Felsökning (s. 49) ■ Vissa digitala kanaler kan inte visas på denna TV. → (s. 55)

När TV:n inte kan hitta de digitala kanalerna

Kontrollera följande punkter

• Är TV:n rätt ansluten till antennen? Ändra inomhusantennens riktning
• Finns det ett sändningstorn för digitala kanaler i närheten?
• Slå "PÅ" dämparen ("ATTENUATOR") (s. 34), eftersom radiovågorna är för starka.

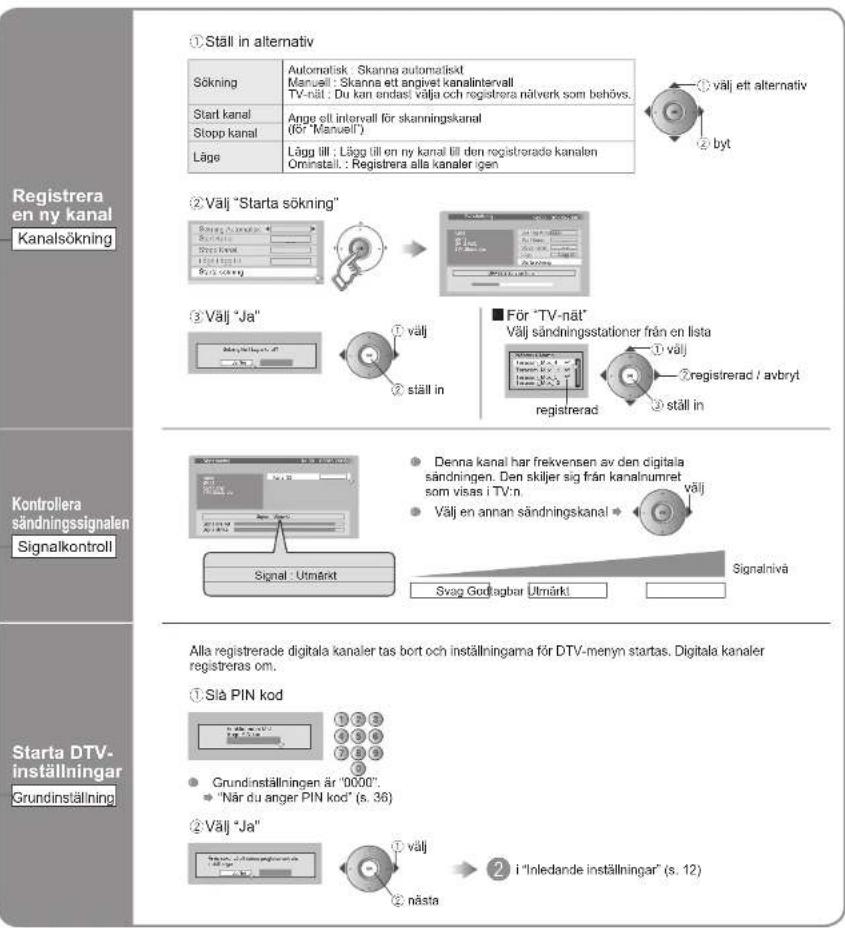

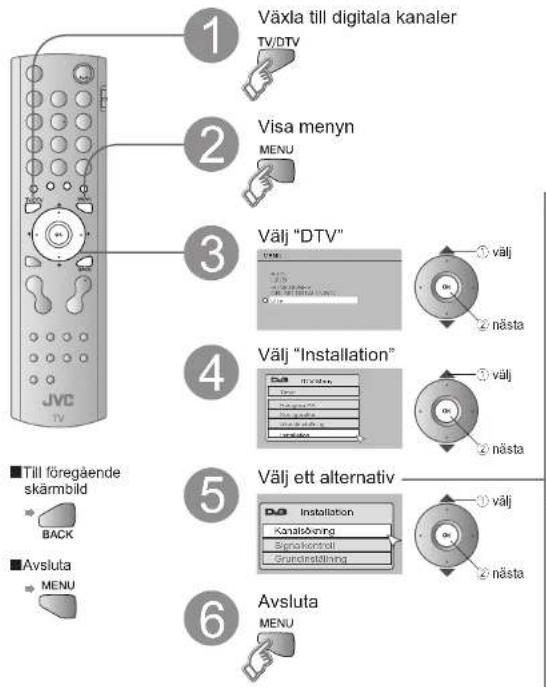

■ Registrera digitala kanaler igen → "Kanalsökning" (s. 43)

■ Om det fortfarande inte går att visa digitala kanaler efter du har följt stegen ovan, kan det finnas ett problem med antennen eller dess kabel. Alternativt kan signalen vara för svag. → Kontakta återförsäljaren

När den digitala kanalmottagningen är svag

Meddelandet "Signal svag eller saknas" visas.

Kontrollera följande punkter

• Är TV:n rätt ansluten till antennen? Ändra inomhusantennens riktning
• Finns det ett sändningstorn för digitala kanaler i närheten?
• Slå "PÅ" dämparen ("ATTENUATOR") (s. 34), eftersom radiovågorna är för starka.

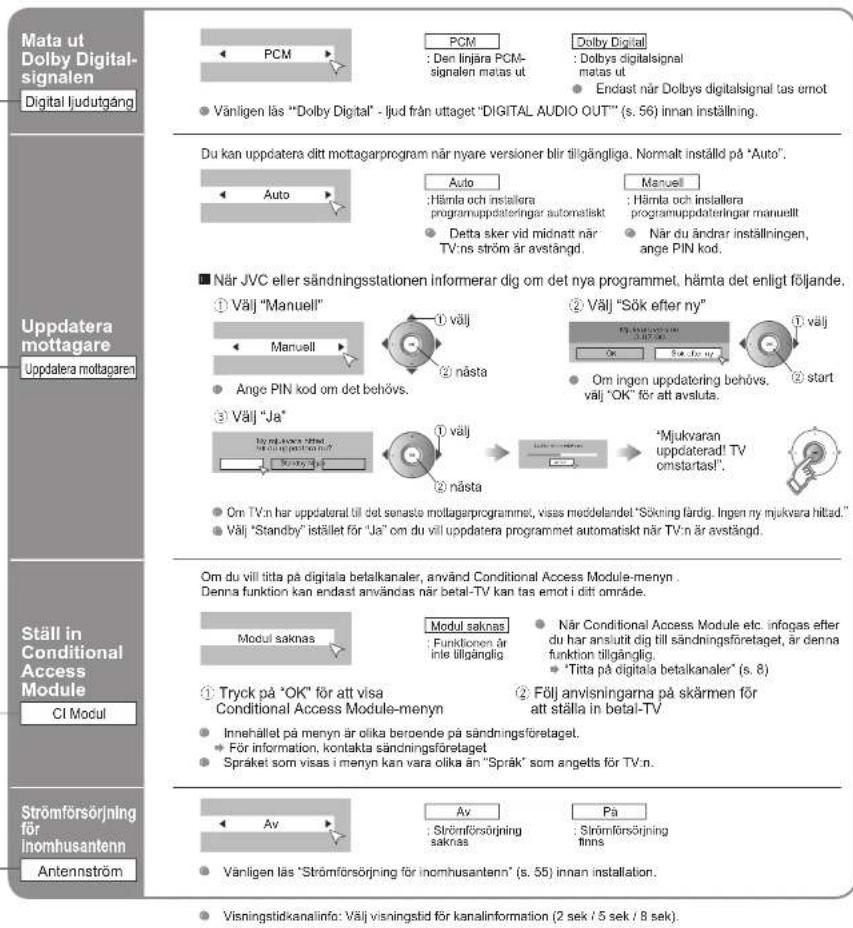

■ Kontrollera signalen för digitala kanaler → Signalkontroll (s. 43) ■ Om det fortfarande inte går att visa digitala kanaler efter du har följt stegen ovan, kan det finnas ett problem med antennen eller dess kabel. Alternativt kan signalen vara för svag. → Kontakta återförsäljaren

När inställningsskärmen "RF Attenuator" visas

■ Ställ in *ATTENUATOR* (s. 34) från denna inställningsskärm. Välj "På" för att slå på eller "Av" för att slå av "ATTENUATOR". Den här inställningsskärmen visas för "Grundinställning" (s. 43) med "ATTENUATOR" inställt på "PÅ".

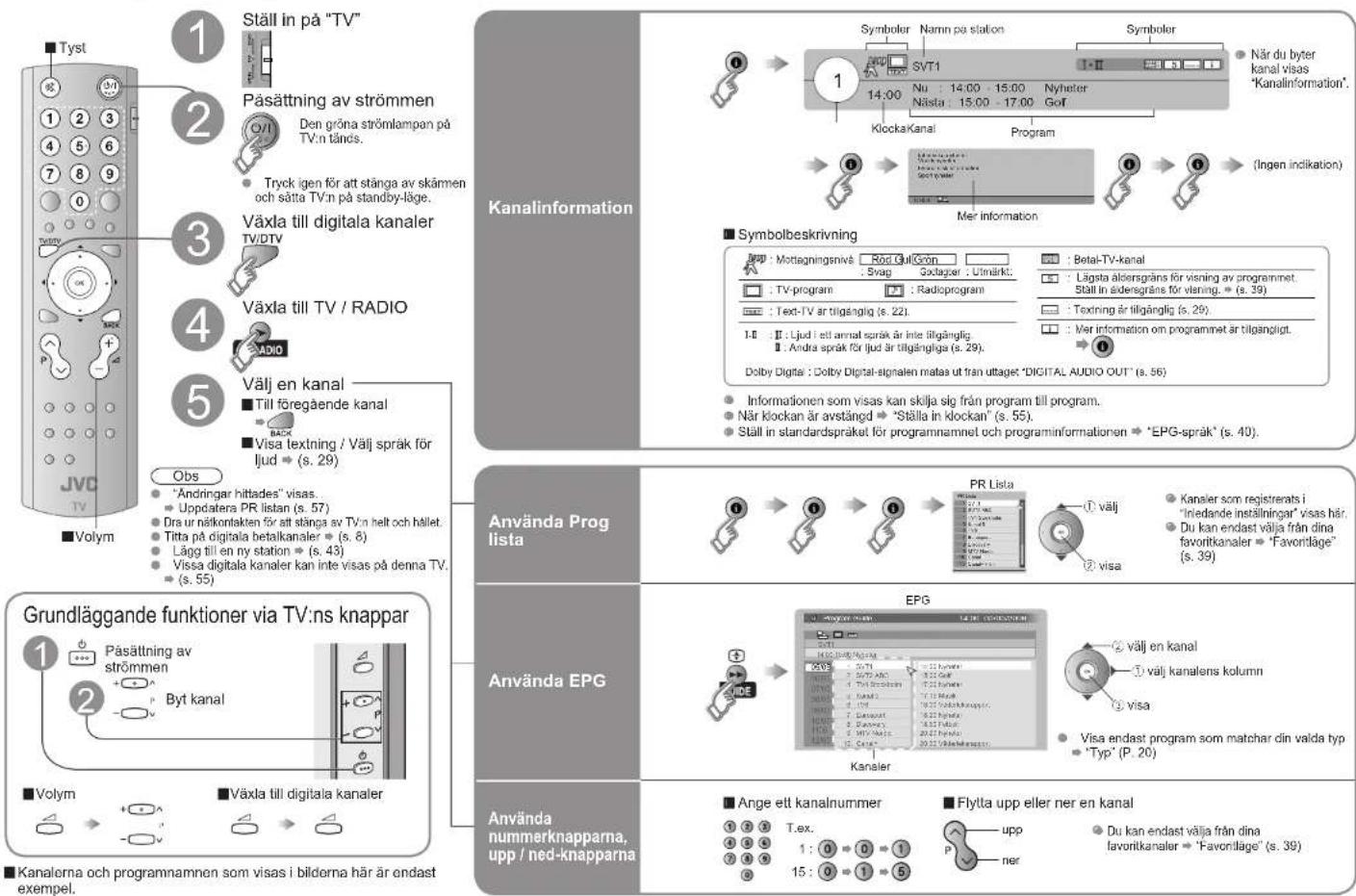

Titta på digitala kanaler

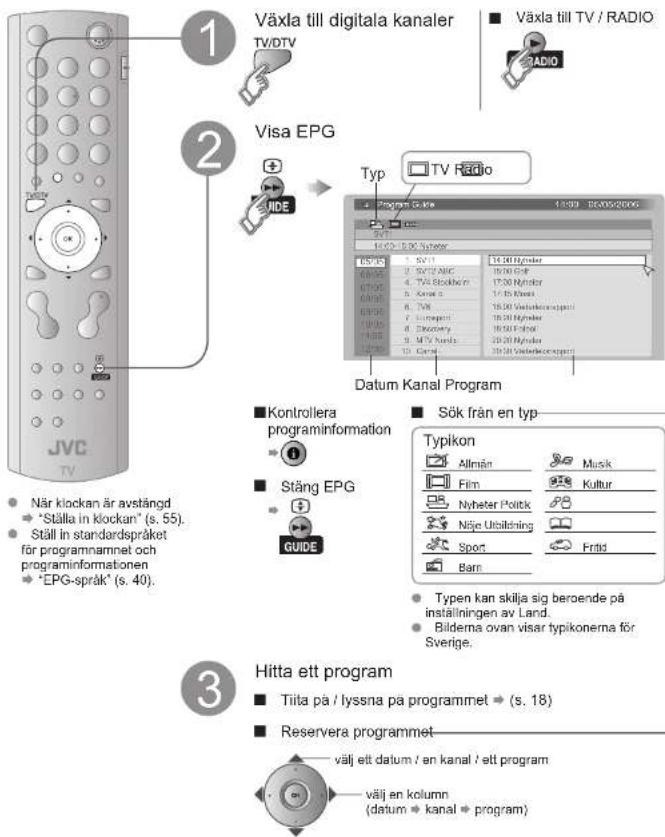

Använda programguiden

Du kan hitta ett digitalt program från en programguide för åtta dagar, kontrollera information om programmet samt reservera det.

■ Kanalerna och programnamnen som visas i bilderna här är endast exempel.

EPG

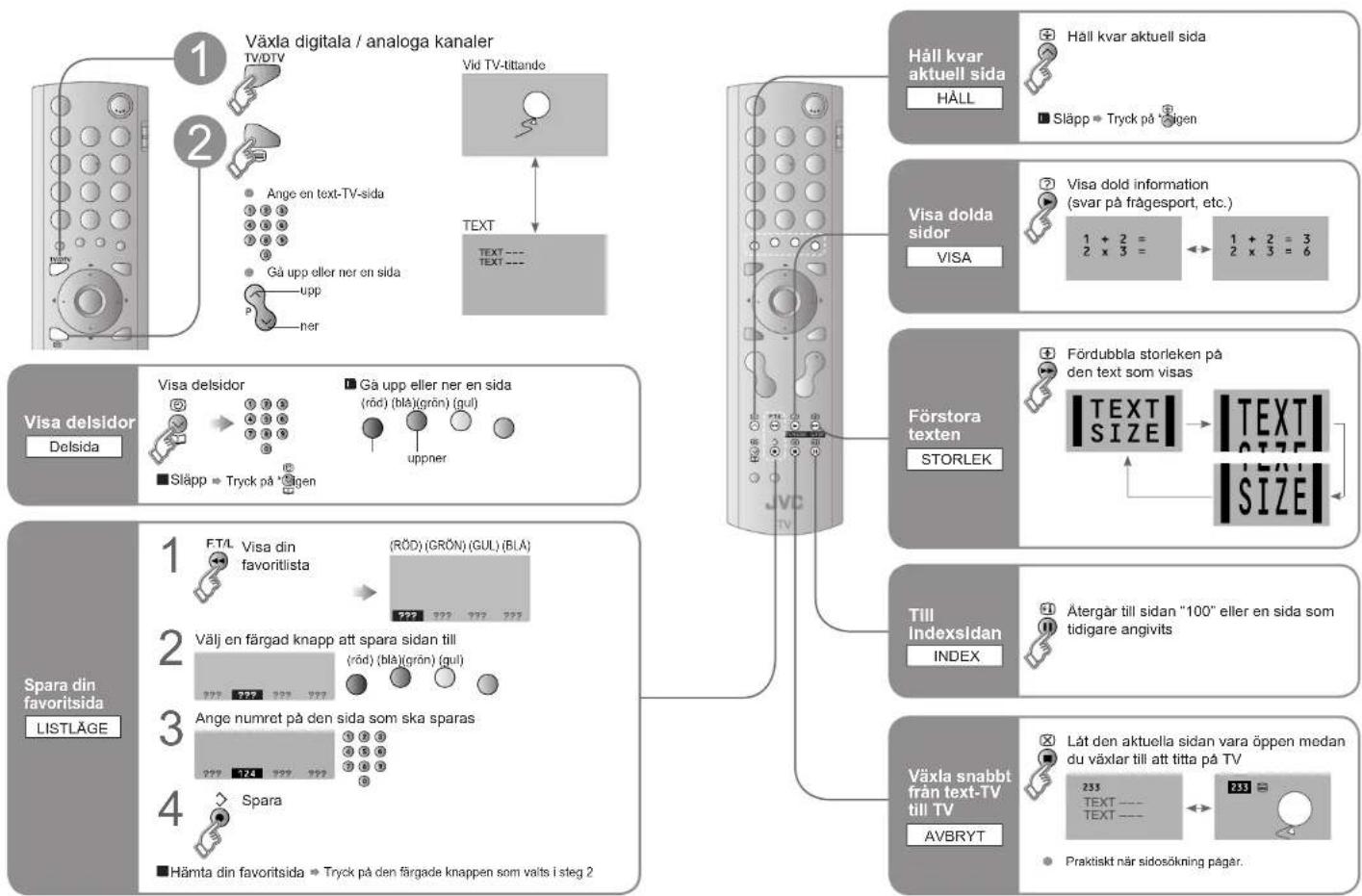

Visa text-TV

SVENSKA

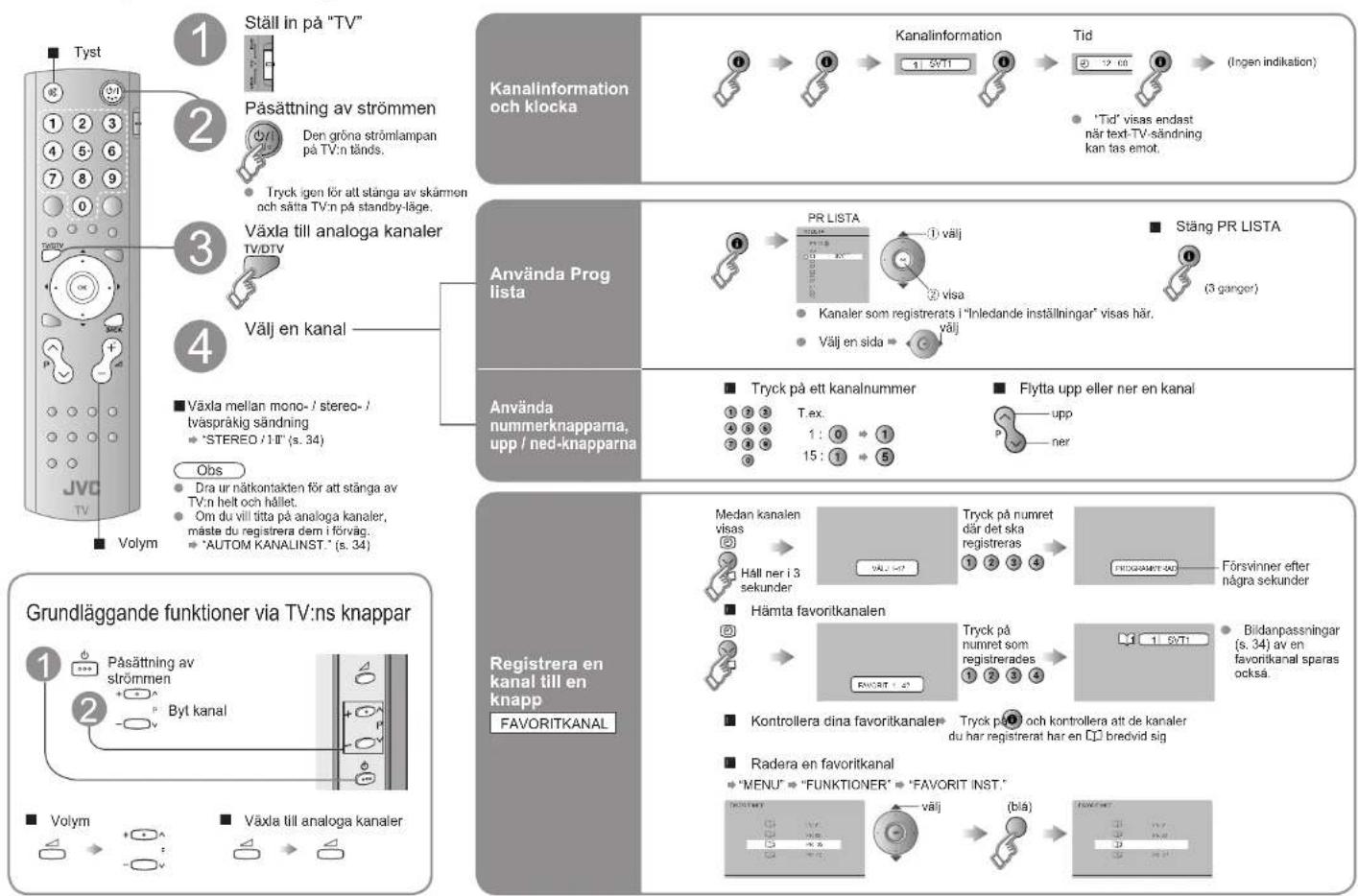

Titta på analoga kanaler

SVENSKA

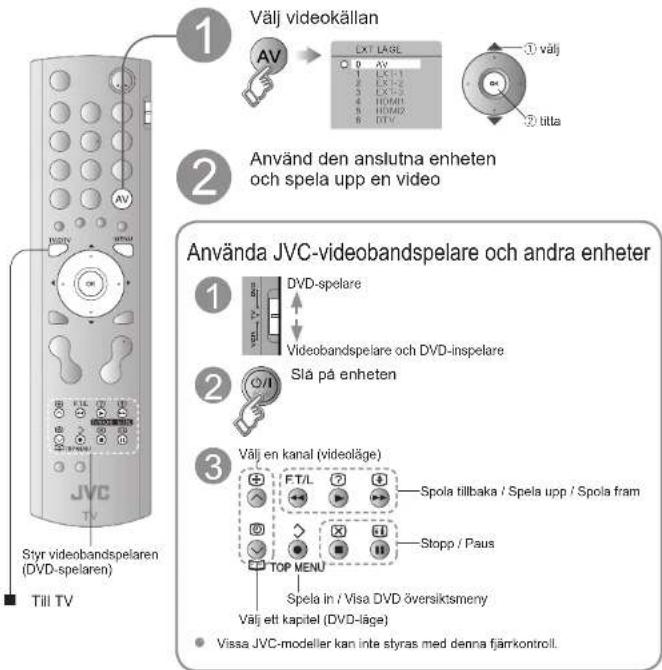

Titta på video / DVD

Avancerade funktioner

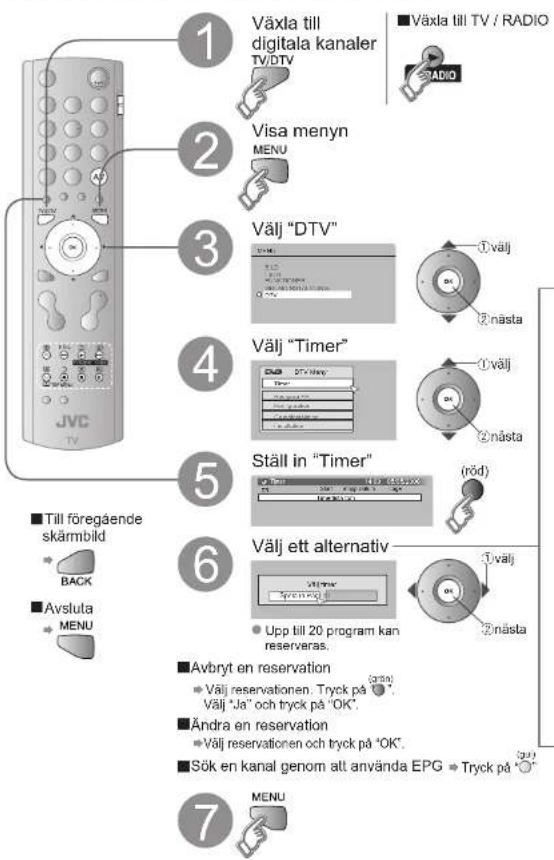

Använda timer-inspelning

DTV originalfunktion och inställning, som till exempel en inställning för inspelningskopplad timer-inspelning, kan väljas från DTV-menyn.

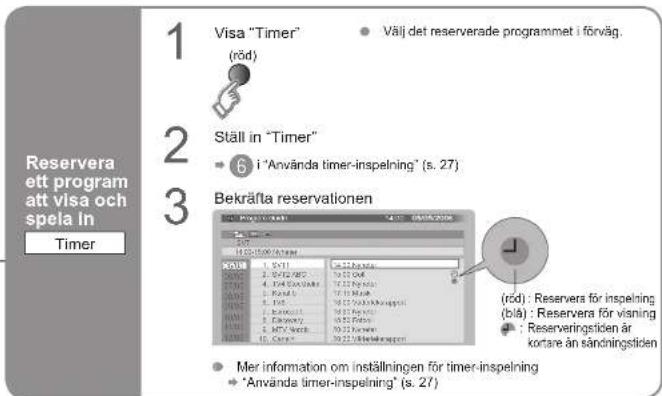

Reservera ett program som ska spelas in Spela in Reservera ett program som du ska titta på Päminn

1

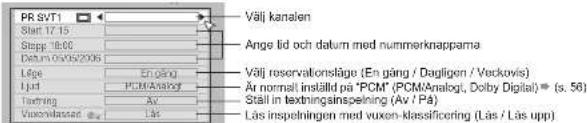

Mata in / bekräfta inställningar för timer-inspelning

• Ett meddelande visas om det finns ett problem med reservationen.
• I följande fall, ange PIN koden ➔ "När du anger PIN kod" (s. 36) När du ändrar "Vuxenklassad" När du reserverar en kanal som är inställd på "Lås" (s. 45)

2

Ställ in

- Om du reserverade programmet med hjälp av EPG, återgår skärmen istället till EPG. - steg 3 i "Timer" (s. 20)

3

Förbered för inspelning

• Ställ in inspelningsenheten till externt ingångsläge innan starttiden.
• Ställ manuellt in timern på "T-V LINK" inkompatibla enheter. För information, se enhetens bruksanvisning
• Kontrollera att inspelningstiderna på inspelningsenheten inte överlappar med inspelningstiderna på TV:n.
• Vissa "T-V LINK"-kompatibla DVD-spelare kanske inte fungerar ordentligt. När Rec Timer har ställts in, börjar strömlampan på TV:n att blinka 3 minuter innan starttiden (grön eller rød) tändas vid inspelning (grön eller orange)

1

Mata in / bekräfta inställningar för timer-inspelning

- Ett meddelande visas om det finns ett problem med reservationen.

2

Ställ in

- Om du reserverade programmet med hjälp av EPG, återgår skärmen istället till EPG. - steg 3 i "Timer" (s. 20)

• Om TV:ns ström är avslagen vid starttiden händer ingenting.
• Vid starttiden byts kanal automatiskt.
• Om TV:ns ström är avslagen vid starttiden händer ingenting.
• Vid starttiden byts kanal automatiskt.

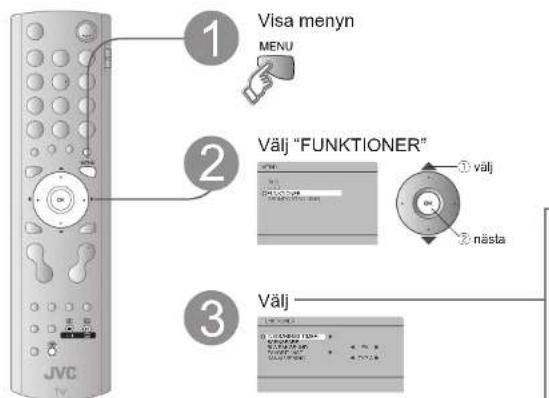

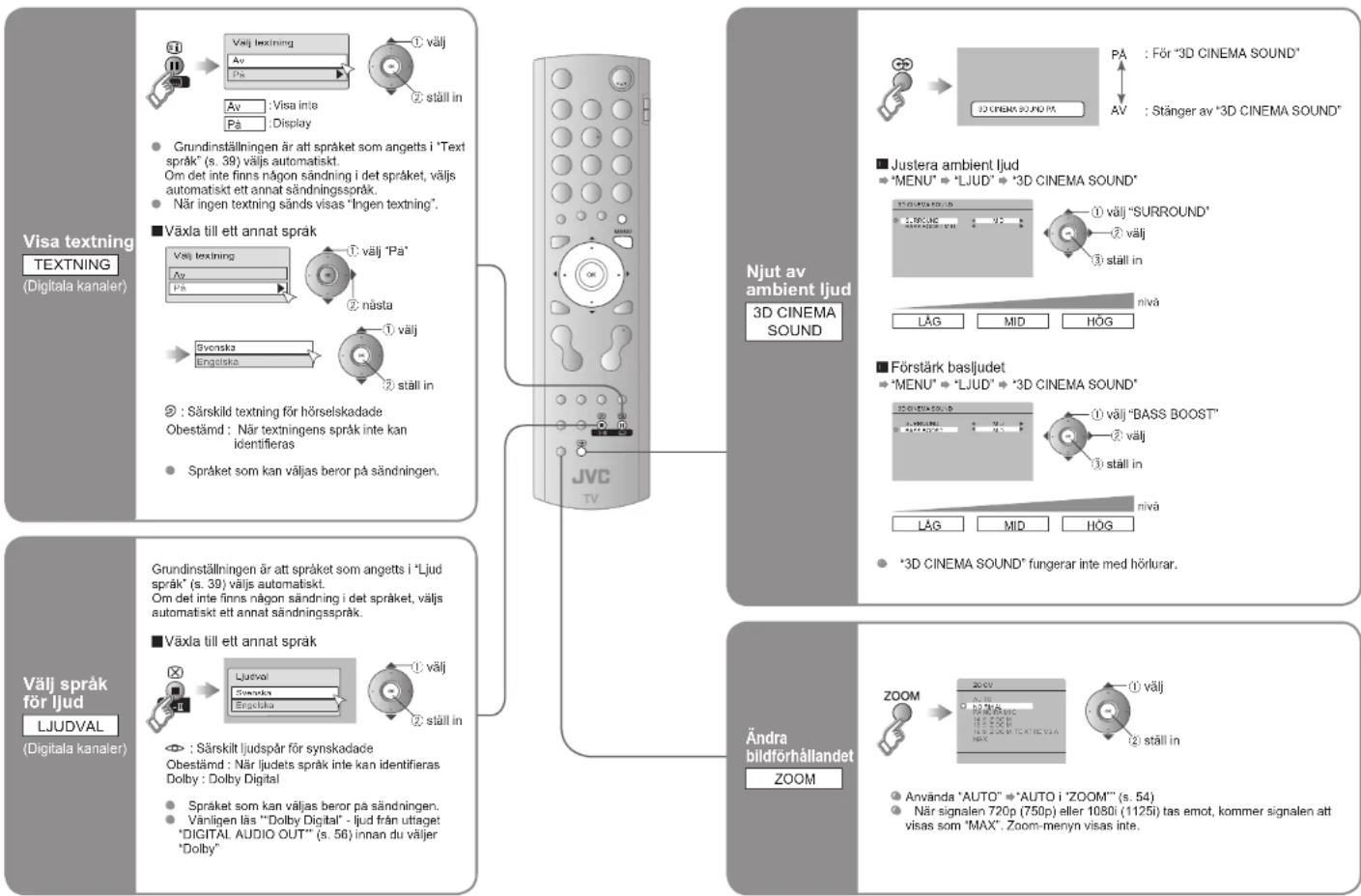

Praktiska funktioner

Praktiska funktioner

(fortsättning)

Ställ in en tid då TV:n ska stänga av sig själv INSOMNINGS TIMER

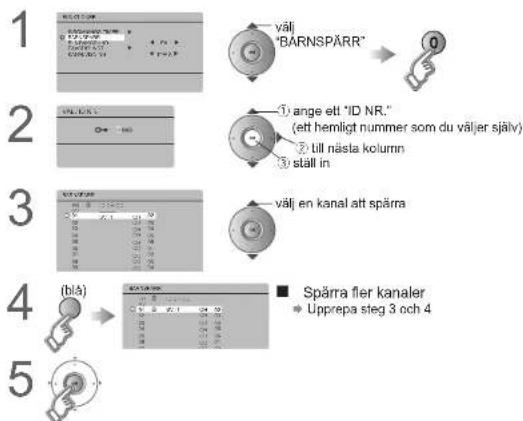

Förhindra att barn tittar på vissa kanaler BARNSPÄRR

(Analoga kanaler)

- Avbryt: Ställ in tiden på '0' i steg 2 - Återstående tid: Du kan kontrollera den återstående tiden i steg 2, efter upprepning av denna process.

- Lås upp en kanal: Tryck på * igen i steg 4 - Visa en spärrad kanal: Ange kanalnumret med sifferknapparna. När å visas, tryck på * och ange ditt "ID NR." (Om du glömt ditt "ID NR.", kontrollera det i steg 2.)

- BLÅ BAKGRUND (Analoga kanaler): Visa en blå skärmbild och dämpa ljudet när signalen är svag eller obefintlig (PÅ / AV).

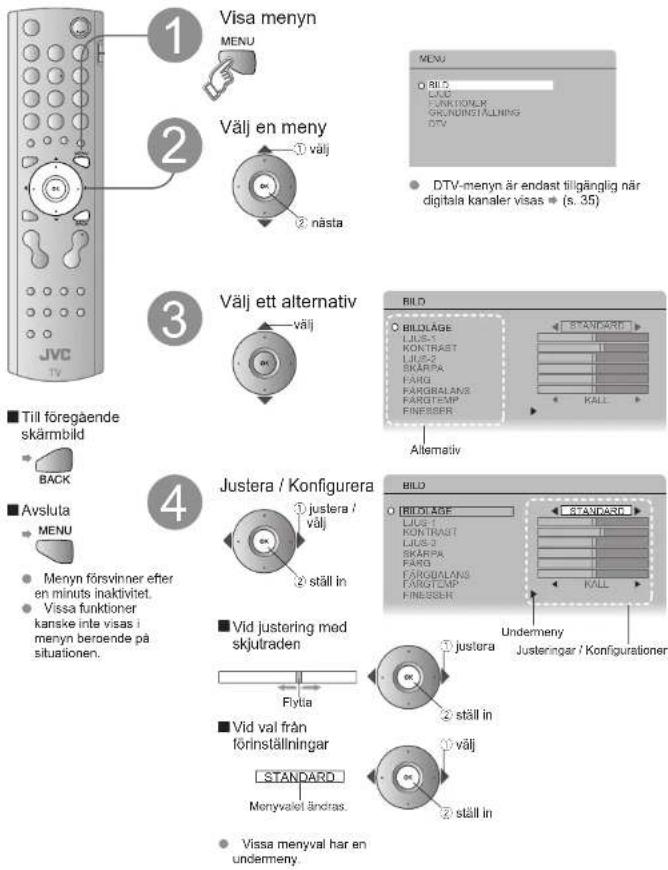

Anpassa din TV

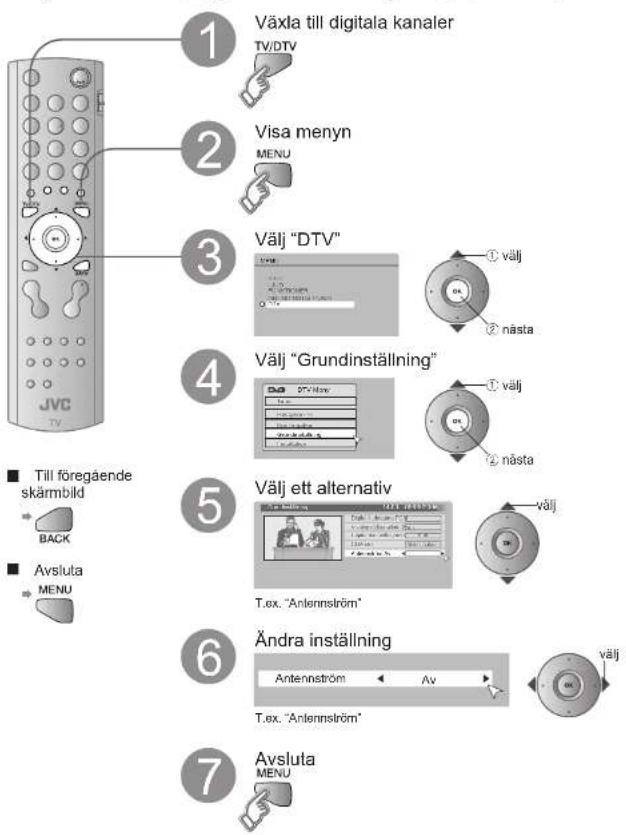

- DTV-menyn är endast tillgänglig när digitala kanaler visas ➔ (s. 35) ■ Till föregående skärmbild → BACK Avsluta MENU - Menyn försvinner efter en minuts inaktivitet - Vissa funktioner kanske inte visas i menyn beroende på situationen. ■ Vid justering med skjutraden Flytta ■ Vid val från förinställningar STANDARD Menyvalet ändras. • Vissa menyval har en undermeny.

Meny	Del	Justeringar / Konfigurationer
BILD	BILDLÄGE	Bildläge (LJUS / STANDARD / SOFT)
	LJUS-1	Bakgrundsljusstyrka (Mörkare ⇌ Ljusare)
	KONTRAST	Kontrast (Lägre ⇌ Högro)
	LJUS-2	Ljusstyrka (Mörkare ⇌ Ljusare)
	SKÄRPA	Skärpa (Mjukare ⇌ Skarpare)
	FÄRG	Färg (Ljusare ⇌ Djupare)
	FÄRGBALANS (endast NTSC)	Färgton (Rödaktig ⇌ Grönaktig)
	FÄRGTEMP	Färgtomperatur (VARM / NORMAL / KALL)

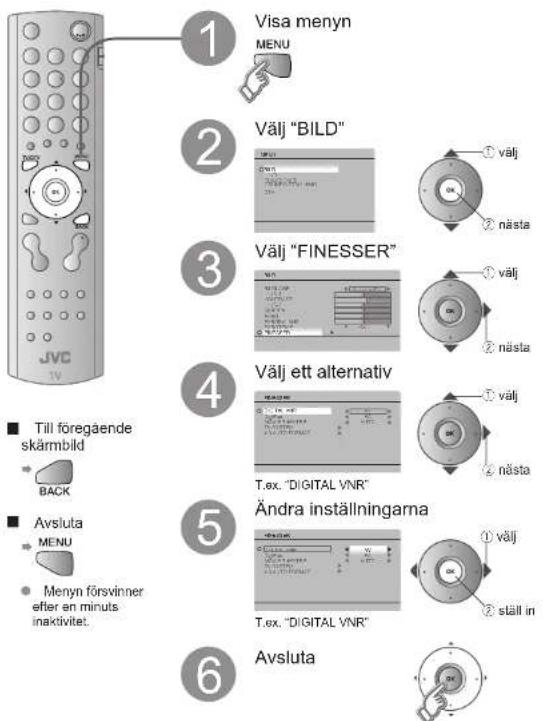

	FINESSER	Finjustering av bild (s. 37)
LJUD	STEREO / I - II	Läge / Språk (O : MONO / ∞ : STEREO / I : SUB1 / II : SUB2)
	BAS	Låga toner (Svagare ⇌ Starkare)
	DISKANT	Höga toner (Svagare ⇌ Starkare)
	BALANS	Högtalarbalans (Vänster Starkare ⇌ Höger Starkare)
	HYPER SOUND	Ambient ljud (PA / AV)
	3D CINEMA SOUND	Finjustering av ljud (s. 30)
FUNKTIONER	INSOMNINGS TIMER	Timer för att stänga av TV:n (s. 31)
	BARNSPÄRR	Förhindra att barn tittar på vissa kanaler (s. 31)
	BLÅ BAKGRUND	Visa en blå skärmbild och dämpa ljudet när signalen är svag eller obefintlig (PA / AV)
	FAVORIT INST.	Rensa inställningarna av favoritkanaler (s. 23)
	KANALVISNING	Format för att visa kanalnumret (TYP A / TYP B)
GRUNDINSTÄLLNING	AUTOM KANALINST.	Välj installationsland, registrera kanaler automatiskt (s. 13, 4)
	SORTERA/MANUELL	Ändra registrerade kanaler eller lägg till nya (s. 47)
	SPRÅK	Välj ett språk för skärmmønyer (sid. 13, 5)
	DEKODER (EXT-2)	Vid anslutning till videobandspelare med "T-V LINK" (PA / AV)
	INGÅNGSVAL	För användning med videospelare och andra enheter (s. 26)
	HDMI INSTÄLLNING	HDMI 1 (EXT-5) : STORLEK (1 / 2 / AUTO), LJUD (DIGITAL / ANALOG / AUTO)HDMI 2 (EXT-5) : STORLEK (1 / 2 / AUTO)
	ATTENUATOR	När digitala kanaler inte las emot pa grund av för starka radiovågor (PA / AV)

• Övriga inställningar
• Ändra bildförhållandet → "ZOOM" (s. 30)
• Slå på "3D CINEMA SOUND" → "3D CINEMA SOUND" (s. 30)

Använda DTV-menyn

De digitala kanalernas ursprungliga funktion och inställning kan väljas på DTV-menyn.

Meny	Del		Justeringar / Konfigurationer
	Timer		Reservera ett program som ska spelas in / visas (s. 27)
	Redigera PR		Redigera / Radera / Lås registrerade digitala kanaler eller lägg till dem i favorter. (s. 45)
DTV	Kontfiguration	Land	Välj installationsland (s. 39)
		Tidszon	Välj ldszon när klockan är avstängd→ "Ställa in klockan" (s. 55)
		Meny språk	Välj ett språk för skämmenyer (s. 39)
		Ljud språk	Välj ett standardspråk för ljud (s. 39)
		Text språk	Välj ett standardspråk för textning (s. 39)
		Text-Tv språk	Välj ett standardspråk för Text-TV (s. 39)
		EPG-språk	Ställ in standardspråket för programnamnet och programinformationen (s. 39)
		Slå PIN kod	Byt PIN kod (s. 39)
		Favoritläge	Aktivera dina favoritkanaler (s. 39)
		Vuxen klassificering	Begränsa program efter ålder (s. 39)
	Grundinställning	Digital ljudutgång	När signalen Dolby Digital tas emot kan du välja att mata ut signalen från uttaget DIGITAL AUDIO OUTPUT. (s. 41)
		Visningstidkanalinfo	Välj visningstiden för kanalinformation (2 sek / 5 sek / 8 sek)
		Uppdatera mottagaren	Uppdatera ditt mottagarprogram när nyare versioner blir tillgängliga. (s. 41)
		CI Modul	Ställ in Conditional Access Module (s. 41)
		Antennström	Strömförsörjning för inomhusantenn(s. 41)
	Instalation	Kanalsökning	Registrera kanaler (P. 43)
		Signalkontroll	Kontrollera sändningssignalen (s. 43)
		Grundinställning	Starta DTV-inställningar (s. 43)

När du anger PIN-kod

När du tittar på digitala kanaler eller ändrar menyinställningar för DTV kan du behöva ange en PIN-kod. När en PIN-kod har angetts behöver den inte anges igen förrän TV:n har stängts av. - Standardkoden är "0000". ● Du kan ange din egen PIN-kod. → "Slå PIN-kod" (s. 39)

SVENSKA

Avancerad bildjustering

TV:n ställer automatiskt in bästa möjliga bild som standard.

Visa menyn

Välj "BILD"

Välj "FINESSER"

Välj ett alternativ

T.ex. "DIGITAL VNR"

Ändra inställningarna

T.ex. "DIGITAL VNR"

■ Till föregående skärmbild

Avsluta

- Menyn försvinner efter en minuts inaktivitet.

För att minska bruset

DIGITAL VNR

Funktionen

: När brus uppstår

För naturliga konturer

DigiPure

Funktionen

När bildens skärpa försämras

För smidig filmvisning

MOVIE THEATRE

Funktionen

slås av

Funktionen är

alltid påslagen

Automatisk

listening

När det inte finns någon färg

TV SYSTEM

Välj önskat färgsystem

Välj önskat färgsystem

PAL

Västeuropa

- 2 års påverkan

Östeuropa

Frankrike

USA

3,58 MHz

USA

4,43 MHz

När du tittar på

video, etc.

Ställ in

standardbildförhållande

4:3 AUTO FORMAT

Välj ett standardbildförhållande för Auto i "ZOOM" (s. 54)

PANORAMIO

16:94:314

NORMAL 1

DOM

DTV-konfiguration

Tillgänglig för val av favoritkanal, byta PIN-kod och val av vuxenklassificering, etc.

Obs

Om sändningen inte sker på standardspråket finns inte skärmtexter och ljud på detta språk. I detta fall bestämmer sändningen språket på skärmtexter och ljud.

^1 Språket kan skilja sig beroende på inställningen av Land. (Dessa bilder gäller för Sverige)

*2 Vuxenklassificeringen kan skilja sig beroende på inställningen av Land.

(Dessa bilder gäller för Sverige)

Land

(Ingen text)

Meny språk

Ljud språk

Text språk

Text-TV språk

EPG-språk

Byt PIN-kod

Slå PIN-kod

Aktivera dina favoritkanaler

Favoritläge

Ställ in åldersgräns för visning

Vuxenklassificering

Tidszon: Välj tidszon när klockan är avstängd → "Ställa in klockan" (s. 55)

DTV-inställning

Tillgänglig för att ställa in strömförsörjning för antennen och för att uppgradera mottagarprogrammet, etc.

DTV-installation

Tillgänglig för registrering av digitala kanaler, kontroll av digitala kanalsignaler och start av alla digitala kanalinställningar.

Redigera digitala kanaler

Redigera kanalerna som registrerats med "Automatisk" i "Inledande inställningar" (s. 12).

Redigera analoga kanaler

Redigera de registrerade kanalerna med "AUTOM KANALINST." i "Inledande inställningar" (s. 13). För att gå vidare från "Inledande inställningar" (s. 13), gå till Ⓔ.

Kraftigt brus eller snö

- Är TV:n rätt ansluten till antennen?

- Ändra antennens riktning. - Är antennen eller dess kabel skadad?

→ Kontakta din återförsäljare

Mönster, ränder eller brus

- Störs antennen av högspänningsledningar eller trådlösa radiosändare?

- Kontakta din återförsäljare - Är anslutna enheter placerade för nära TV:n?

- Tillämpa minsta möjliga avstånd mellan antennen och störningskällan tills ingen störning märks

- Får du störningar från signaler som reflekteras från berg eller byggnader?

→ Justera antennens riktning, eller byt till en högkvalitativ pejlantenn

Digitala kanaler → (s. 14)

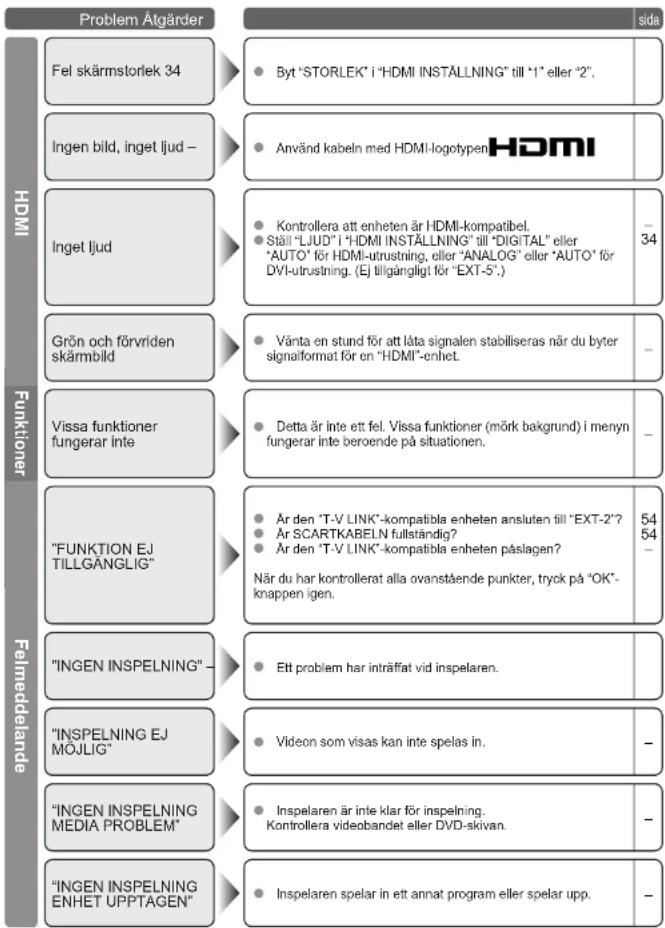

Felsökning

(fortsättning)

Problem Åtgårder			sida
Skärn	Svarta eller vita prickar visas på skärmen	LCD-skärmar använder små prickar ("pixlar") för att visa bilder. Mer än 99,99% av dessa pixlar är helt problemfria, men ett mycket litet antal pixlar lyser eventuellt inte. I vissa fall kan enstaka pixlar lysa kontinuerligt. Vi ber om förståelse för det faktum att detta inte är ett fel.	-
	Ingen bild, inget ljud 55	Vissa digitala kanaler kan inte visas på denna TV.
DTV	"Dolby Digital vald! Ingen analogt ljud tillgängligt"	När "Dolby Digital" välje i "Digital ljudutgång", kan ljudet på program som innehåller "Dolby Digital"-signaler inte matas ut från TV:n eller ljudsystemet som är kopplat till "AUDIO CUT"-uttaget. När kanalen ändras visas ett meddelande under några sekunder. Så här lyssnar du med TV eller ljudsystemet Välj ett språk utan ("Dolby") från "Ljudval" Växla från "Digital ljudutgång" till "PCM"	56 29 41
	Glömde min PIN kod! 39	Standardkoden är "0000". Om du glömmer bort numren som du använde för att byta den grundinställda PIN koden, skriver du först "0081" i "Slå PIN kod" och sedan registrerar du en ny PIN kod.
	Du kan titta på låsta kanaler utan att mata in PIN kod	När PIN koden är inmatad frigörs alla låsta funktioner ("Lås" och "Vuxenklassificering"). Om du vill använda låstfunktionen igen ska du stänga av TV:n och sedan slå på den igen.	-
	När JVC eller sändningsstationen informerar dig om det nya programmet	Uppdatera mottagarprogrammet genom att använda funktionen "Uppdatera mottagaren".	41
	När klockan inte är ställd	Ställa in tidszon "Ställa in klockan"	55
	"Ändringar hittades. Vill du uppdatera kanallistan?" visas	Uppdatera PR-listan (digitala kanaler) "Uppdatera PR listan"	57

"CH/CC"-lista

För att använda funktionen INFOGA (s. 47), leta reda på det 'CH/CC'-nummer som motsvarar TV:ns analoga kanalnummer i denna tabell.

När inställningen för Land är "France", använd ett tre-siffrigt CH/CC-nummer.

CH Kanol
CH 02CH-202	R2, R1
CH 03CH-203	R3, ITALIEN A
CH 04SH-204	E4, ITALIEN B, R2
CH 05SH-205	R5, ITALIEN D, R6
CH 06SH-206	R5, ITALIEN E, R7
CH 07SH-207	L7, ITALIEN F, R9
CH 08CH-208	R6, R9
CH 09CH-209	R7, ITALIEN G
CH 10CH-210	R10, ITALIEN H, R10
CH 11CH-211	R11, ITALIEN H1, R11
CH 12CH-212	R12, ITALIEN H2, R12
CH 21CH-221	R11, R21
CH 22CH-222	R22, R22
CH 23CH-223	R23, R23
CH 24CH-224	R24, R24
CH 25CH-225	R25, R25
CH 26CH-226	R26, R26
CH 27CH-227	R27, R27
CH 28CH-228	R28, R28
CH 29CH-229	R29, R29
CH 30CH-230	R30, R30
CH 31SH-231	R31, R31
CH 32CH-232	R32, R32
CH 33CH-233	R33, R33
CH 34CH-234	R34, R34
CH 35CH-235	R35, R35
CH 36CH-236	R36, R36
CH 37CH-237	R37, R37
CH 38CH-238	R38, R38
CH 39CH-239	R39, R39

CH-Kana
CH-40CH-243	F40, R40
CH-41CH-244	F41, R41
CH-42CH-242	F42, R42
CH-43CH-243	F43, R43
CH-44CH-244	F44, R44
CH-45CH-245	F45, R45
CH-46CH-246	F46, R46
CH-47CH-247	F47, R47
CH-48CH-248	F48, R48
CH-49CH-249	F49, R49
CH-50CH-250	F50, R50
CH-51CH-251	F51, R51
CH-52CH-252	F52, R52
CH-53CH-253	F53, R53
CH-54CH-254	F54, R54
CH-55CH-255	F55, R55
CH-56CH-256	F56, R56
CH-57CH-257	F57, R57
CH-58CH-258	F58, R58
CH-59CH-259	F59, R59
CH-60CH-260	F60, R60
CH-61CH-261	F61, R61
CH-62CH-262	F62, R62
CH-63CH-263	F63, R63
CH-64CH-264	F64, R64
CH-65CH-265	F65, R65
CH-66CH-266	F66, R66
CH-67CH-267	F67, R67
CH-68CH-268	F68, R68
CH-69CH-269	F69, R69

GC Keral
GC 01CC 301	51
GC 02CC 202	52
GC 03CC 203	53
GC 04CC 204	54
GC 05CC 205	55
GC 06CC 206	56
GC 07CC 207	57
GC 08CC 208	58
GC 09CC 209	59
GC 10CC 210	60
GC 11CC 211	61
GC 12CC 212	62
GC 13CC 213	63
GC 14CC 214	64
GC 15CC 215	65
GC 16CC 216	66
GC 17CC 217	67
GC 18CC 218	68
GC 19CC 219	69
GC 20CC 220	70
GC 21CC 221	71
GC 22CC 222	72
GC 23CC 223	73
GC 24CC 224	74
GC 25CC 225	75
GC 26CC 226	76
GC 27CC 227	77
GC 28CC 228	78
GC 29CC 229	79
GC 30CC 230	80

CC Kanal

CC 31/CC 231 531

CC 32/CC 232 532

CC 33/CC 233 533

CC 34/CC 234 534

CC 35/CC 235 535

CC 36/CC 236 536

CC 37/CC 237 537

CC 38/CC 238 538

CC 39/CC 239 539

CC 40/CC 240 540

CC 41/CC 241 541

CC 76/CC 275 X

CC 78/CC 276 Y, R3

CC 77/CC 277 Z, ITALIEN C, R4

CC 78/CC 278 Z, I, R5

CC 79/CC 279 Z, I2

CH Band
CH 102 F2
CH 103 F3
CH 104 F4
CH 105 F5
CH 106 F6
CH 107 F7
CH 108 F8
CH 109 F9
CH 110 F10
CH 121 F21
CH 122 F22
CH 123 F23
CH 124 F24
CH 125 F25
CH 126 F26
CH 127 F27
CH 128 F28
CH 129 F29
CH 130 F30
CH 131 F31
CH 132 F32
CH 133 F33
CH 134 F34
CH 135 F35
CH 136 F36
CH 137 F37
CH 138 F38
CH 139 F39
CH 140 F40

CH141-F41

CH142-F42

CH143-F43

CH144-F44

CH145-F45

CH146-F46

CH147-F47

CH148-F48

CH149-F49

CH150-F50

CH151-F51

CH152-F52

CH153-F53

CH154-F54

CH155-F55

CH156-F56

CH157-F57

CH158-F58

CH159-F59

CH160-F60

CH161-F61

CH162-F62

CH163-F63

CH164-F64

CH165-F65

CH166-F66

CH167-F67

CH168-F68

CH169-F69

CC Freners (N)

CC 110 116-123

CC 111 124-132

CC 112 132-143

CC 113 149-158

CC 114 149-158

CC 115 158-168

CC 116 164-172

CC 123 222-228

CC 124 228-235

CC 125 236-244

CC 126 241-252

CC 127 252-260

CC 128 260-268

CC 129 269-275

CC 130 278-284

CC 131 284-292

CC 132 292-300

CC 133 300-308

CC 141 308-311

CC 142 311-318

CC 143 318-327

CC 144 327-335

CC 145 335-343

CC 146 343-350

CC 147 351-359

CC 148 359-367

CC 149 367-375

CC 150 375-383

CC 151 383-390

CC Transcens (MHz)

CC 152 391-396

CC 153 386-407

CC 154 407-415

CC 155 415-422

CC 156 423-431

CC 157 431-436

CC 158 436-447

CC 159 447-456

CC 160 456-463

CC 161 463-466

Teknisk information

Vad är "T-V LINK"?

"T-V LINK" gör det möjligt att på ett lätt sätt dela information mellan TV:n och en ansluten "T-V LINK"-kompatibel enhet. Användning av T-V LINK innebär följande:

Du kan skicka den analoga kanalinformation som finns inprogrammerad på TV:n till den "T-V LINK"-kompatibla enheten, så att både TV:n och den externa enheten har samma kanalinställningar. När en ny extern enhet ansluts laddas kanalinformation in i den, vilket möjliggör en mycket snabbt utförd kanalinställning. För ytterligare information, läs bruksanvisningen till den externa enheten.

- Du kan lätt spela in det TV-program som visas på en 'T-V LINK'-kompatibel enhet genom att använda funktionen "DIRECT REC". För ytterligare information, läs bruksanvisningen till den externa enheten.

- Efter inställningen för timer-inspelning, instruerar TV:n inspelaren att starta och stoppa inspelning, via "DIRECT REC".

Anslut "DVI"-enheter

Anslut en "DVI"-enhet till "EXT-4 (HDMI)" med "DVI-HDMI"-konverteringskabeln. Anslut DVI-enhetens analoga ljudutgång till L- och R-urtagen i EXT-3.

Ställ in 'LJUD' i "HDMI INSTÄLLNING" på "ANALOG" eller "AUTO" (s. 34). EXT-5-ingången har inte stöd för analogt ljud (EXT-3).

- EXT-5-ingången har inte stöd för DVI-enheter.

AUTO i "ZOOM"

När "AUTO" väljs i ZOOM, ändras bildförhållandet till det förhållande som erhålls från informationen TV:n tar emot.

Bildförhållandet ändras till det förhållandet som erhålls från WSS (Wide Screen Identification Signal), videosignal eller styrsignal för de externa enheterna. Om ingen bildförhållandeinformation tas emot, kommer inställningen att vara som '4:3 AUTO FORMAT' (s. 38)

Mottagbara sändningssystem (analoga kanaler)

Det mottagbara sändningssystemet skiljer sig åt beroende på vilket land som valts i "AUTOM KANALINST."

STORBRITANNIEN: Tar endast emot PAL-I

FRANKRIKE: Kan ta emot SECAM-L

För att ta emot SECAM-L i andra länder än Frankrike:

1) Andra "LAND" till "FRANCE" i "AUTOM KANALINST."

2) Tryck på "BACK"-knappen för att återgå till menyn och ange kanalen med "INFOGA" eller "MANUELL".

Teknisk information (fortsättning)

Strömförsörjning för inomhusantennen

När du använder en inomhusantenn som behöver extern ström ställer du in "Antennström" på "På" vid "Inledande inställningar" (s. 11).

TV:n levererar DC 5V, 50mA (max) från antennuttaget genom kabeln till antennen.

- Om ström levereras till utomhus- och inomhusantenner som inte behöver extern ström, kan antennen skadas. Tryck endast på "Av" om du är osäker på om antennen behöver externt ström.

- Koppla antennen direkt till TV:n. När en inspelningsenhet är kopplad mellan antennen och TV:n kan inte strömmen levereras till antennen.

Strömmen levereras endast till antennen när TV:n är på.

■ Om du vill ändra inställningen efter "Inledande inställningar" är slutförd → "Antennström" (s. 41)

Digitala kanaler som inte kan visas på denna TV

Om en digital kanaltjänst använder nya format (t.ex. DVB-H eller MPEG4, etc.), eller MHP, går det inte att titta på det även om kanalnamnet visas.

Om kanalen väljs, visas inte bilden och ljudet kan inte höras.

- Du kan ta bort dessa kanaler genom att använda "Ta bort" i "Redigera PR".

→ "Redigera digitala kanaler" (s.45)

Ställa in klockan

Den tid som visas för digitala kanaler baseras på den information som kommer i sändningen och erhålls genom att beräkna tidsskillnaden mellan din tidszon och Greenwich Mean Time (GMT) beroende på inställning av "Land" i menyn "Konfiguration". ("Tidszon" ställs in i "Auto")

Om det är en tidsskillnad inom landet, eller om tidsinformationen inte stämmer, kommer klockan på skärmen att visa fel tid. Ändra inställningen i "Tidszon" för att åtgårda det.

1 Visa menyn "Konfiguration" (s. 39) 2 Välj "Tidszon" och tryck på OK 3 Välj närmaste stad eller land där du befinner dig och tryck sedan på OK. 4 Tryck på MENU

"Dolby Digital"-ljud från uttaget "DIGITAL AUDIO OUT"

Vissa digitala kanaler skickas med "Dolby Digital"-signaler.

I dessa fall matas "Dolby Digital"-signaler ut från uttaget DIGITAL AUDIO OUT*

1. Anslut ett ljudsystem med en "Dolby Digital"-dekoder. (s. 10)
2. Ändra inställningen "Digital ljudutgång" från "PCM" till "Dolby Digital". (s. 41)

När du ändrar inställningen kan meddelandet "Dolby Digital vald! Inget analogt ljud tillgångligt" visas under några sekunder.

• Varje gång kanalen ändras till en kanal som sänds med "Dolby Digital"-signaler, kan meddelandet "Dolby Digital vald! Inget analogt ljud tillgängligt" visas under några sekunder.
• Även om "Dolby Digital" har angetts, matas "linjära PCM"-signaler ut av en kanal som inte sänds med "Dolby Digital"-signaler. Ställ in ljudsystemet så att det är kompatibelt med både "Dolby Digital" och "linjär PCM". (För information, se ljudsystemets bruksanvisning.)
• När du vill tillfälligt byta inställningen från "Dolby Digital" till "PCM", byt med "Ljudval"-menyn (s. 29).

■ Ställ in "Digital ljudutgång" till "PCM" i följande fall. Ljudet i en kanalsändning med "Dolby Digital"-signaler kan inte höras även om "Dolby Digital" ställs in.

När du lyssnar med TV-högtalarna. När du lyssnar med ett ljudsystem som inte har en "Dolby Digital"-dekoder. - När du spelar in ett program.

■ Om ett språk med "(Dolby)" väljs när "(Dolby)" visas i "Ljudval"-menyn (s. 29), kan inställningen "Digital ljudutgång" tillfälligt ändras från "PCM" till "Dolby Digital". - Ett meddelande som rekommenderar dig att ändra inställningen "Digital ljudutgång" till "Dolby Digital" visas under några sekunder. ■ Om du vill spela in en "Dolby Digital"-signal genom att använda timer-inspelning (s. 27), ändrar du "inställningen för timer-inspelning" från "PCM / Analogt" till "Dolby Digital". Om inställningen däremot ändras till "Dolby Digital", kan du inte spela in analogt ljud med en inspelningsenhet som är kopplad till EXT-2-uttaget. "Dolby" och dubbel-D-symbolen är varumärken som tillhör Dolby Laboratories.

Teknisk information (fortsättning)

Uppdatera PR-listan (endast digitala kanaler)

TV:n kör mottagningstestet (för digitala kanaler) på natten (klockan 3) varje dag.

Ett meddelande om att uppdatera PR-listan visas när TV:n slås på om TV:n avkänner kanaler som kan tas emot eller om TV:n inte kan ta emot en viss kanal. - Mottagningstestet fungerar bara när TV:n är i standby. Det kan inte användas när TV:n är på. - Ett meddelande visas inte om TV:n inte avkänner några kanaler som behöver uppdateras.

Aneringar hitades.

Vill du uppdatera kanallistan?

Ja Nej

■ Uppdatera PR-listan 1. Välj "Ja" och tryck på "OK". 2. Menyn "Kanalsökning" visas. Gör en kanalsökning för att uppdatera PR-listan → "Kanalsökning" (s. 43). - Om "Ominstall." är inställt som "Läge" på menyn "Kanalsökning", återställs PR-listan och alla inställningar för "Spela in" och "Påminn" avbryts. Om du bara vill lägga till kanaler utan att ändra inställningarna ska du ställa in "Läge" på menyn "Kanalsökning" på "Lägg till" (s. 43). - Kanaler som TV:n inte kan ta emot raderas inte från PR-listan om "Lägg till" är angett som "Läge" på menyn "Kanalsökning". Radera kanalerna manuellt » "Redigera PR-lista" (s. 45). - Kanalsökningen tar några minuter. Avbryt uppdateringen: Välj "Nej" och tryck på OK. - Välj "Nej" och tryck på OK om du vill uppdatera PR-listan senare. Detta meddelande visas inte nästa gång du slår på TV:n, men du kan även uppdatera PR-listan med "Kanalsökning" (s. 43).

Tekniska data

Huvudenhet

Modell LT-26DA8SU/ZU LT-32DA8SU/ZU LT-37DA8SU/ZU LT-42DA8SU/ZU
Sändningssystem CCIR I / B / G / D / K / L (Se "Teknisk information", s. 54)
TV-system	TV-sändning : PAL, SECAMExtern ingång : PAL, SECAM, NTSC 3.58/4.43MHz
Kanaler och frekvenser	● Digital : Finland / Spanien E21-E69 (Frekvens : 474 MHz-858 MHz)Sverige / Tyskland E5-E12 / E21-E69 (Frekvens : 177.5 MHz-858 MHz)Frankrike F5-F10 / F21-F69 (Frekvens : 178.75 MHz-858 MHz)● Analog :E2-E12 / E21-E69, F2-F10 / F21-F69, IR A-IR J, ITALIEN A-H / H+1 / H+2,R1-R12 / R21-R69, S1-S41, X / Y / Z / Z+1 / Z+2Franska kabelkanaler (Frekvens : 116-172 MHz / 220-469 MHz)
Multiplexljudsystem NICAM (I / B / G / D / K / L), A2 (B / G / D / K)
Text TV-system	Digital : EBU TEXTAnalog: FLOF (Fastext), TOP, WST (standardsystem)
Strömförbrukning AC 220 V - 240 V, 50Hz
Ljud-utgång (nomnell urefekt) 6 W + 6 W 10 W + 10 W
Högatalare (12 cm x 5 cm) oval x 2 (18 cm x 4 cm) oval x 2
Strömförbrukning[standby]	116 W[1,6 W]	125 W[1,6 W]	170 W[1,6 W]	214 W[1,2 W]
Skämmstorlek(storlek på samigt område, näll på dagnalen)	66 cm	80 cm	92 cm	105 cm
Matt (B x H x D: mm)[utan stativ]	672 x 519 x 230[672 x 471 x 107]	800 x 591 x 230[800 x 545 x 99]	919 x 651,7 x 230[919 x 603,7 x 108]	1030 x 719,1 x 296[1030 x 672 x 108]
Vikt[utan stativ]	11,6 kg[10,8 kg]	14,3 kg[13,5 kg]	19,8 kg[18,7 kg]	23,9 kg[22,1 kg]
Tillbehör	(Se "Kontrollera tillbehör", s. 5)

• Conditional Access Module kan installeras om du vill titta på digitala betalkanaler (s.B).
• DC-ström kan levereras till inomhusantennen (s. 56).

Uttag / Kontakter

Uttagsnamm		Uttagstyp Signaltyp (IN)		Signaltyp [UT]	OBS
Ingångar / Utgångar	EXT-1	Euroconnector x 1 (SCART-kontakt)	Sammansatt video, Analog RGB LJUD V / H	TV ut
	EXT-2	Euroconnector x 1 (SCART-kontakt)	Sammansatt video (composite), S-video, Analog RGB LJUD V / H	Kopiering ut	T-V LINK'-kompatibel
Ingångar	EXT-3	RCA-kontakter x 5	Sammansatt video, Analog component (576i (625i) / 480i (525i), Progressy: 576p (625p) / 480p (525p), HD: 1080i (1125i), 720p (750p)) LJUD V / H
	EXT-4 (HDMI 1)	HDMI-kontakt x 1	HDMI (576i (625i) / 480i (525i) / 576p (625p) / 480p (525p), 1080i (1125i), 720p (750p))
	EXT-5 (HDMI 2)
Utgångar	DIGITAL AUDIO OUT	OPTICAL-kontakt x1		Digitalt ljud (48 kHz, 16 blars linjär PCM / Dolby Digital)
	Hörlurar	Stereominiutttag x 1 (3,5 mm diameter)		Uttag för hörlurar

Vi kan ändra utformningen och specifikationerna utan föregående meddelande.
