BRUKSANVISNING LT-26E70BU JVC

Denna apparat överensstämmer med gällande EU-direktiv och standarder beträffande elektromagnetisk kompatibilitet och elsäkerhet.

Information till användare gällande kassering av gammal utrustning

SVENSKA

Tänk på:

Att denna symbol endast gäller inom den Europeiska gemenskapen.

[Europeiska gemenskapen]

Denna symbol anger att elektrisk och elektronisk utrustning inte ska kasseras som vanligt hushållsavfall, när de inte ska användas mer. Istället ska produkten lämnas in på lämplig återvinningsstation för elektrisk eller elektronisk utrustning, så att den kan tas om hand och återvinnas i enlighet med ert lands lagstiftning.

Genom att avyttra denna produkt på rätt sätt, bidrar du till att bevara naturen och förhindrar potentiellt negativa effekter på miljön och den mänskliga hälsan, som annars kan bli resultatet vid felaktig hantering av denna produkt. Kontakta ditt kommunkontor, det företag som hanterar dina hushållssopor eller butiken där du köpt produkten, för mer information om återvinningscentraler.

Det kan hända att du bötfälls i enlighet med ert lands lagstiftning om detta avfall kasseras på fel sätt.

(Företagsanvändare)

Om ni vill kassera denna produkt, besök vår webbsida www.jvc-europe.com för att få information om returnering av produkten.

[Övriga länder utanför den Europeiska gemenskapen]

Om du vill kassera denna produkt, ska detta göras i enlighet med gällande lagstiftning i landet, eller enligt andra bestämmelser i ditt land, för behandling av gammal elektrisk eller elektronisk utrustning.

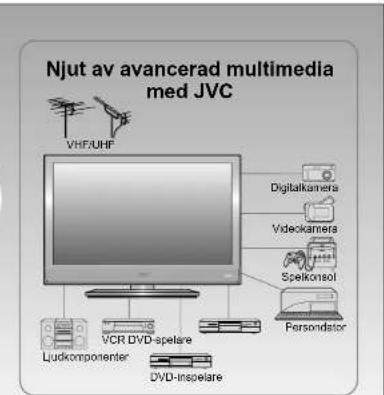

Vidgade vyer med

vackrare bilder

Innehåll

Först och främst!

Varning 3

Komma igång

• Namn på alla delar 5 ● Grundläggande anslutningar 7 ● Inledande inställningar 9 ● Redigera kanaler 11
• Registrera kanaler ● Ansluta externa enheter 13

Låt oss börja

Avancerade funktioner

● Praktiska funktioner 23 Ta en bild Visa och söka i multibildläge "Insomnings Timer" / "Barnspärn" ● Använda JVC-inspelare och andra enheter … 25

Precis som du vill ha det

● Anpassa din TV 27 ● Avancerad bildjustering 29 - Minska bruset / Visa en naturligare bild Välj bildförhållande, etc.

Vid problem

● Felsökning 31 ● Teknisk information 34 ● "CH/CC"-lista 35 ● Tekniska data 36

Varning

Följ alla anvisningar nedan

Följ denna bruksanvisning för grundinställningarna!

- Anslut endast till ett AC 220-240V, 50Hz eluttag.

Se till att det finns tillräckligt med plats så att du kan dra ur och sätta i väggkontakten!

Placera TV:n så nära ett vägguttag som möjligt!

Strömförsörjningen till TV:n sker genom att sätta i väggkontakten. Strömförsörjningen bryts om väggkontakten dras ur.

Klipp eller skada aldrig nätsladden!

- Om nätkontakten inte har rätt form, eller om nätsladden inte är tillräckligt lång, ska en lämplig adapter eller förlängningssladd användas. (Kontakta din återförsäljare.)

Försök aldrig reparera TV:n själv!

→ Om problemet inte kan lösas med hjälp av "Felsökning?" (s. 31), dra ut nätsladden och kontakta din återförsäljare.

När TV:n ska kasseras.

- Följ instruktionen i "Information till användare gällande kassering av gammal utrustning" (s. Ⅱ till Ⅲ).

Om TV:n är skadad eller beter sig konstigt ska du genast sluta använda den!

Dra ur nätsladden och kontakta din återförsäljare.

Placera aldrig något på TV:n!

Vätska, öppna lågor, tyg, papper etc på TV:n kan orsaka brand.

Utsätt aldrig apparaten för regn eller fukt!

För att förhindra brand eller elektriska stötar får vätska aldrig komma in i enheten.

Stick aldrig in föremål i apparatens öppningar!

Det kan orsaka en livsfarlig elektrisk stöt. Var uppmärksam när det finns barn i närheten.

Lyssna aldrig med hörlurar på hög volym!

Det kan skada din hörsel.

Dra ur nätsladden när du går ut!

- Knapparna på fjärrkontroll och TV stänger inte av TV:n helt och hållet. (Vidta lämpliga åtgärder för sängliggande personer.)

Använd JVC-väggmonteringssatsen (tillval) när TV:n monteras på väggen!

- Kontakta en fackman. - Läs den medföljande bruksanvisningen för monteringsanvisningar. - JVC tar inget ansvar för skador som uppstår p.g.a. felaktig montering.

Demontera aldrig baksidespanelen!

Det kan orsaka en elektrisk stöt. Blockera aldrig ventilationshålen!

Det kan orsaka överhettning eller brand. Hantera LCD-skärmen varsamt!

Torka av den med en mjuk, torr trasa

Håll TV:n så att skärmen inte repas!

Rör inte skärmen när du bär TV:n.

Bär inte TV:n själv!

- För att förhindra olyckor ska TV:n alltid bäras av två eller flera personer.

- För ytterligare information om installation, användning och säkerhet, kontakta din återförsäljare.

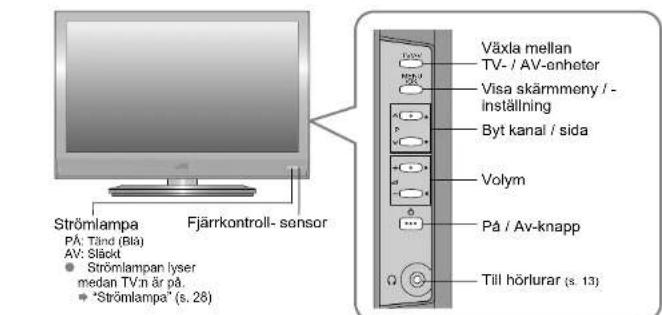

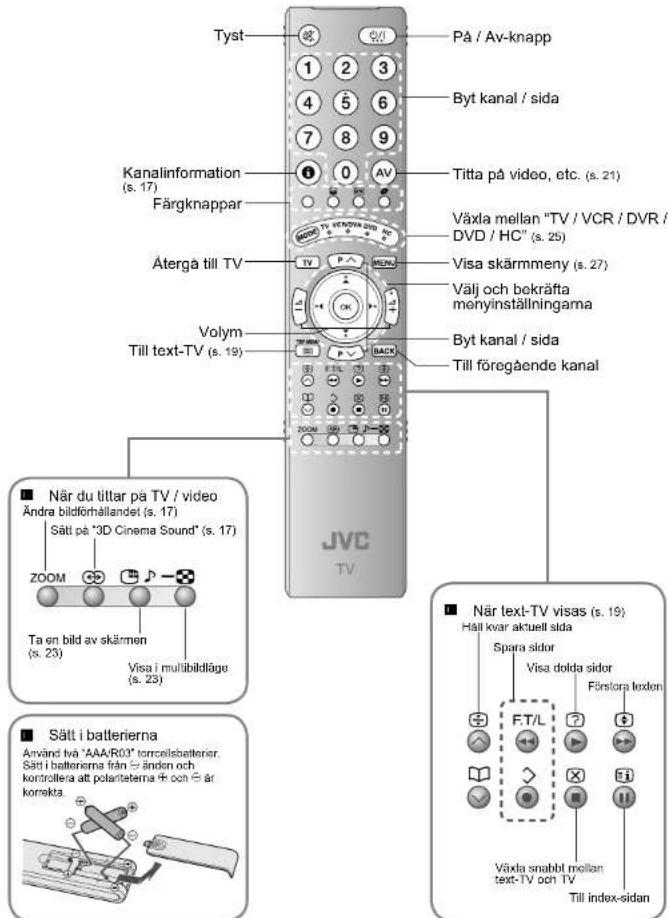

Namn på alla delar

Ta bort luckan för uttagen

- Om skyddet inte kan stängas för att kablarna är i vägen

→ Tvinga inte igen skyddet (lämna det öppet).

- Anslut kontakterna på TV:ns baksida → Ansluta externa enheter (s. 13)

- För borttagning av kabelkåpa, se det medföljande informationsbladet.

Vinkla TV:n

För LT-32R70/E70 och LT-26R70/E70 är riktningen för TV fast.

Kontrollera tillbehör

LT-26R70/E70 För montering av stativet, se det medföljande informationsbladet.

Grundläggande anslutningar

Läs bruksanvisningarna för respektive enhet noga innan installation. En antenn måste anslutas för att TV:n ska fungera.

■ Anslut till andra enheter → "Ansluta externa enheter" (s. 13)

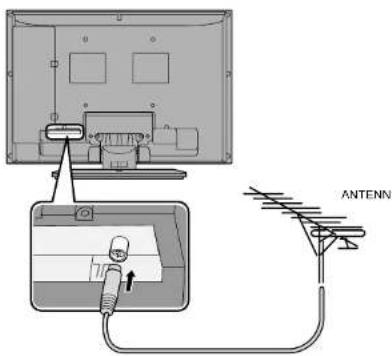

Anslut antennen

När alla anslutningar gjorts, sätt i kontakten i ett strömuttag.

Iakttag försiktighet vid inställning

Strömförbrukning - Anslut endast nätsladden till ett AC 220-240V, 50Hz eluttag. ■ Använd JVC-väggmonteringssatsen (tillval) när TV:n monteras på väggen - Kontakta en fackman. - Läs den medföljande bruksanvisningen för monteringsanvisningar. JVC tar inget ansvar för skador som uppstår p.g.a. felaktig montering. - 200mm × 200mm fäste som uppfyller VESA-standarden.

■ Förutsättningar för installation

- För att undvika överhettning, se till att enheten har gott om plats.

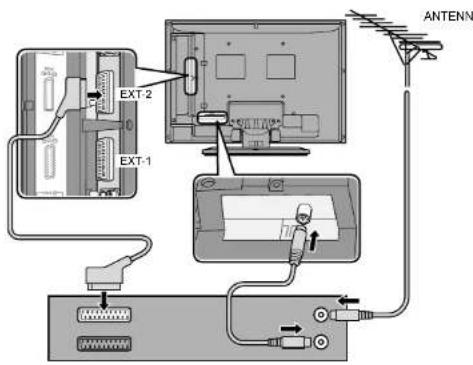

Anslut en videobandspelare / DVD-inspelare

Videobandspelare / DVD-inspelare

När alla anslutningar gjorts, sätt i kontakten i ett vägguttag.

Anslut en T-V LINK-kompatibel inspelningsenhet till 'EXT-2'.

• 'T-V LINK" → "Vad är 'T-V LINK'?" (s. 9)

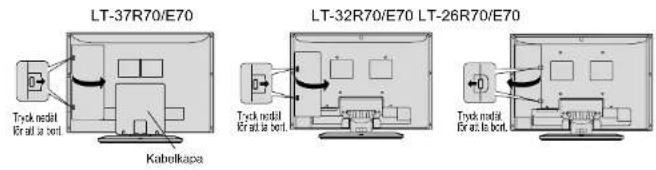

Få ordning på sladdarna LT-37R70/E70 - För borttagning av kabelkåpa, se det medföljande informationsbladet.

LT-32R70/E70, LT-26R70/E70

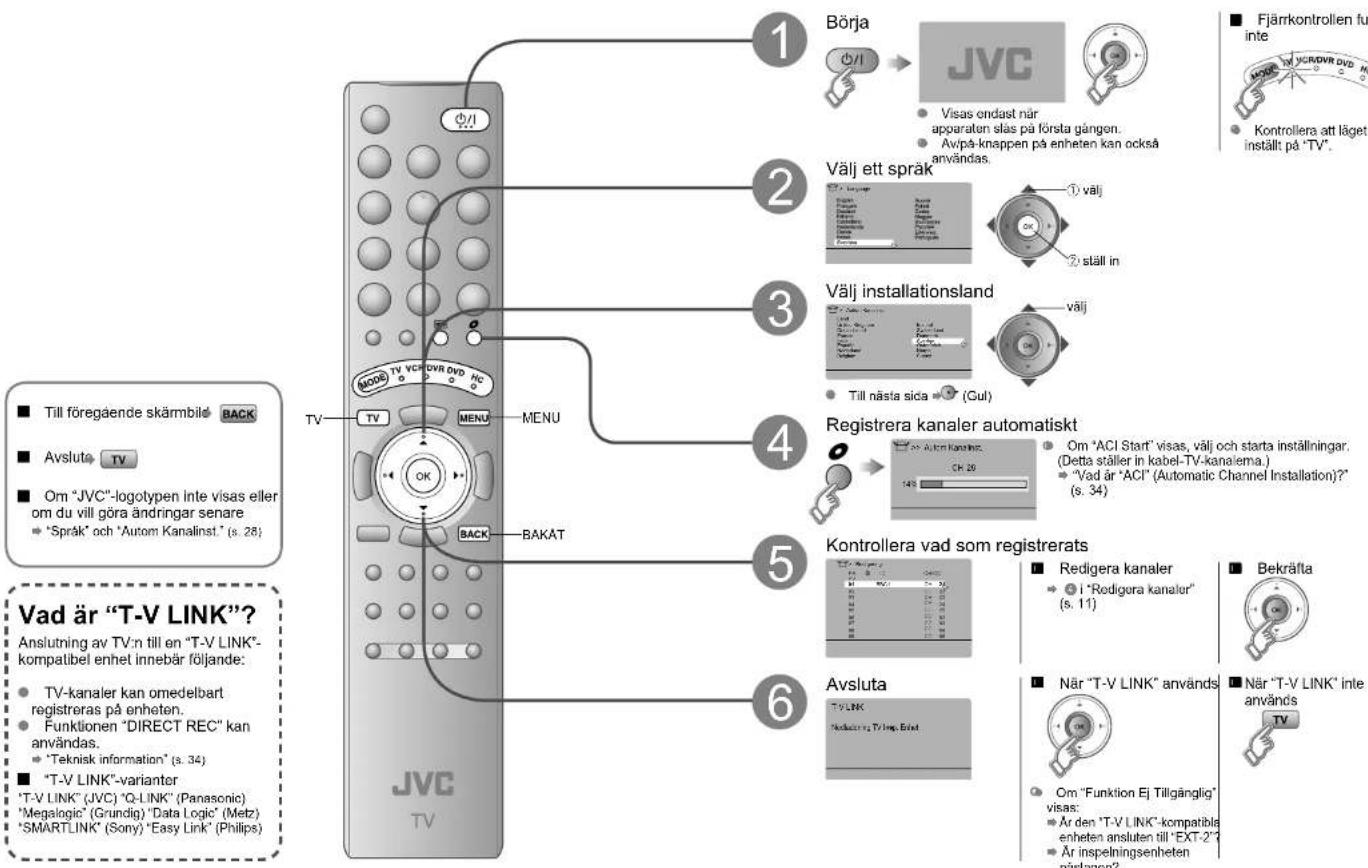

Inledande inställningar

Ställ in menyspråk, installationsplats och registrera TV-kanalerna automatiskt. Dessa kanaler kan redigeras senare i "Redigera kanaler" (s. 11). (TV:ns kanaldata kan skickas till en ansluten inspelningsenhet som är kompatibel med "T-V LINK".)

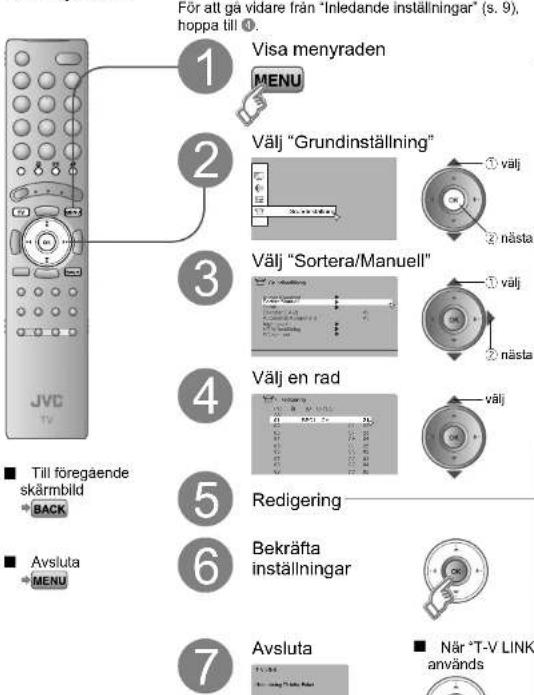

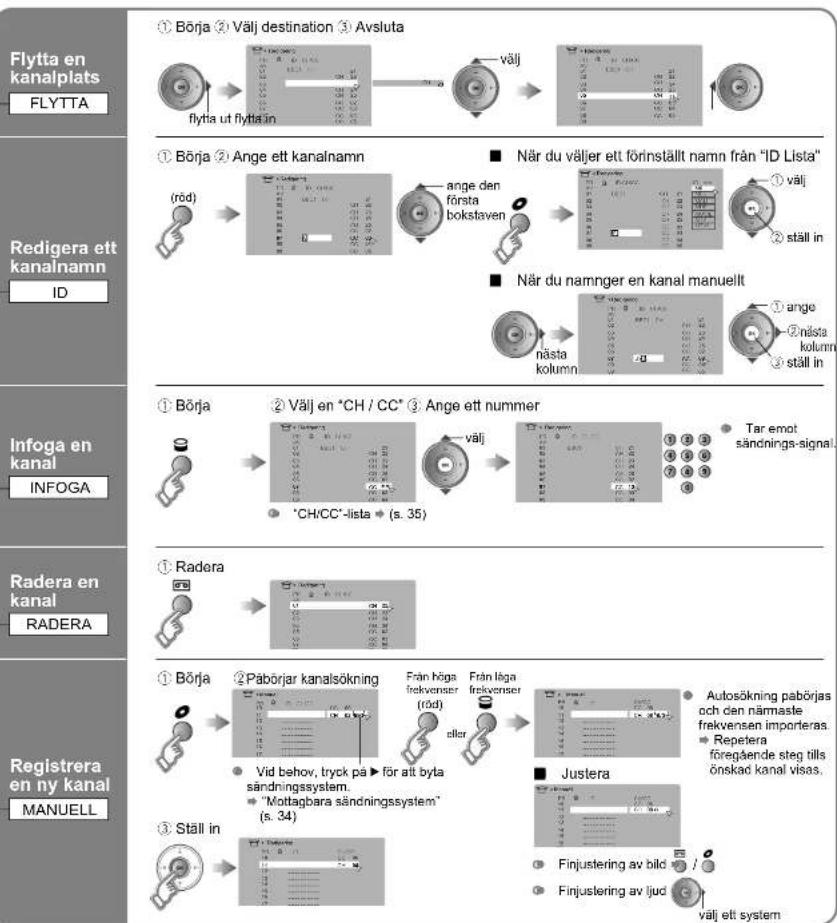

Redigera kanaler

Redigera de registrerade kanalerna med "Autom Kanalinst." i "Inledande inställningar" (s. 9).

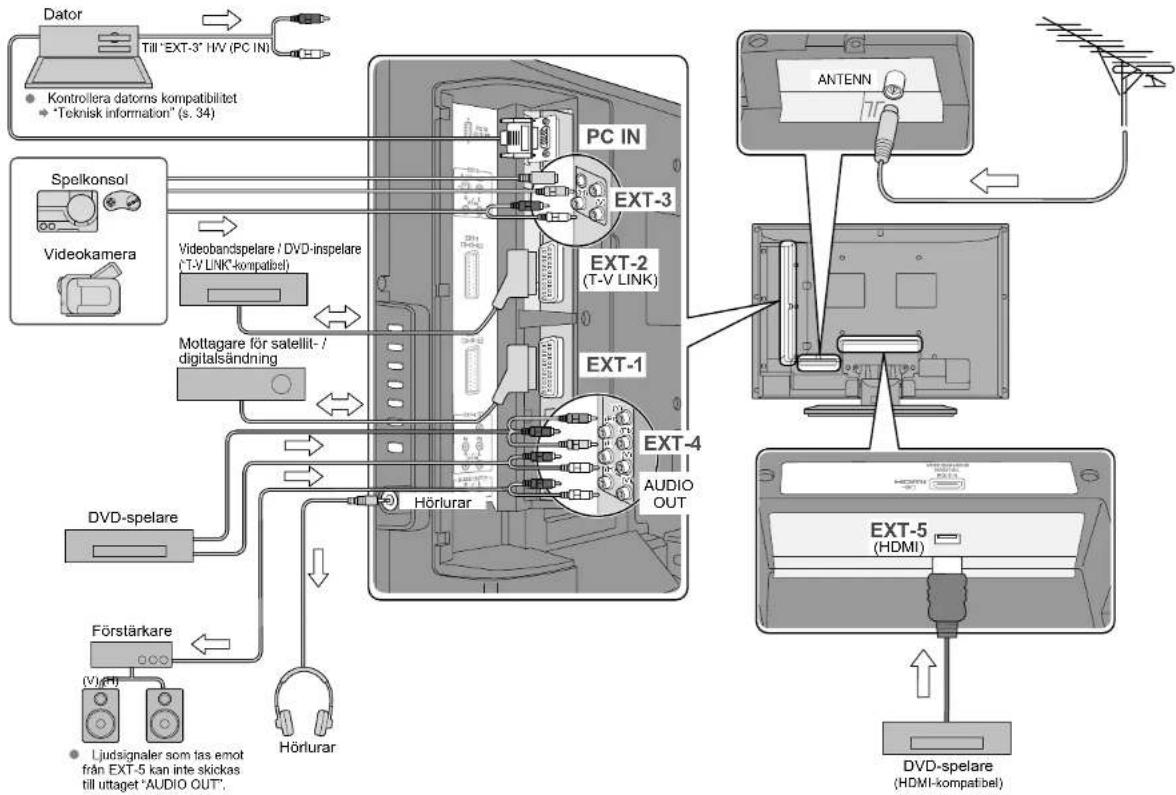

Många olika enheter kan anslutas till TV:ns baksida. Läs bruksanvisningarna för respektive enhet innan installation. (Anslutningskablar medföljer inte denna TV.)

Videobandspelare / DVD / andra enheter

Använd S-VIDEO → "S-IN" (s. 22)

Utgång + Ingång +
	· Sammanselt signal (composite) / S VIDEO · Ljud V / H

EXT-4 Titta på DVD

Utgång † Ingång ‡
	• Komponentsignal (s. 36) • Ljud V / H

• "Automatisk Komponent" → (s. 28)

EXT-5 Ansluta HDMI-enheter

Utgång ♂	Ingång ♂
	· HDMI-signal(s. 36)

• "HDMI Inställning" → (s. 26)

AUDIO OUT

Lyssna på TV:n med externa höglalare

Utgång †

Ljud V/H

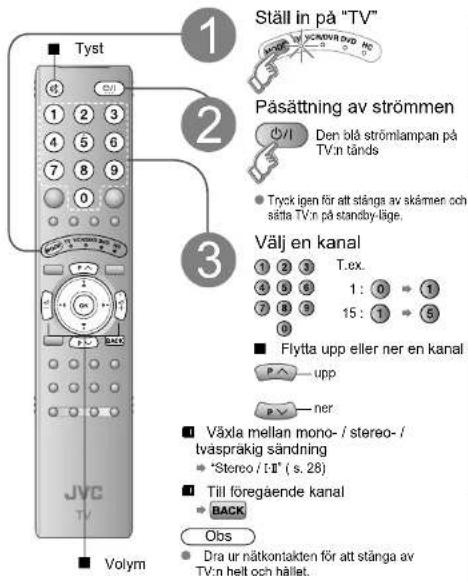

Titta på TV

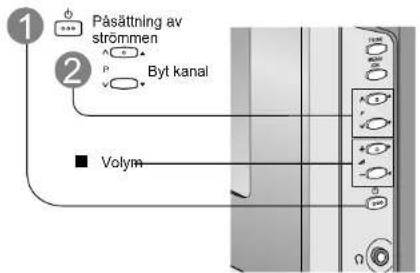

Grundläggande funktioner via sidoknapparna

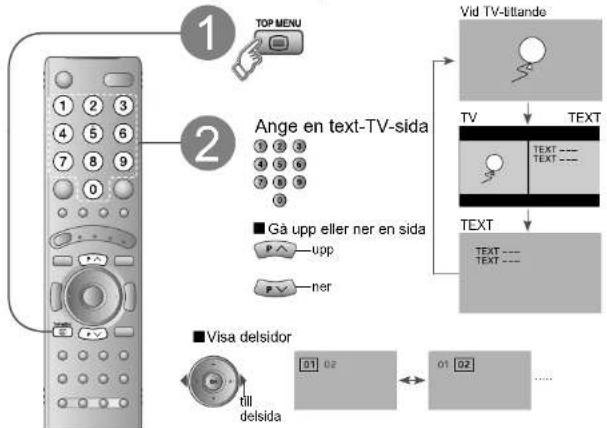

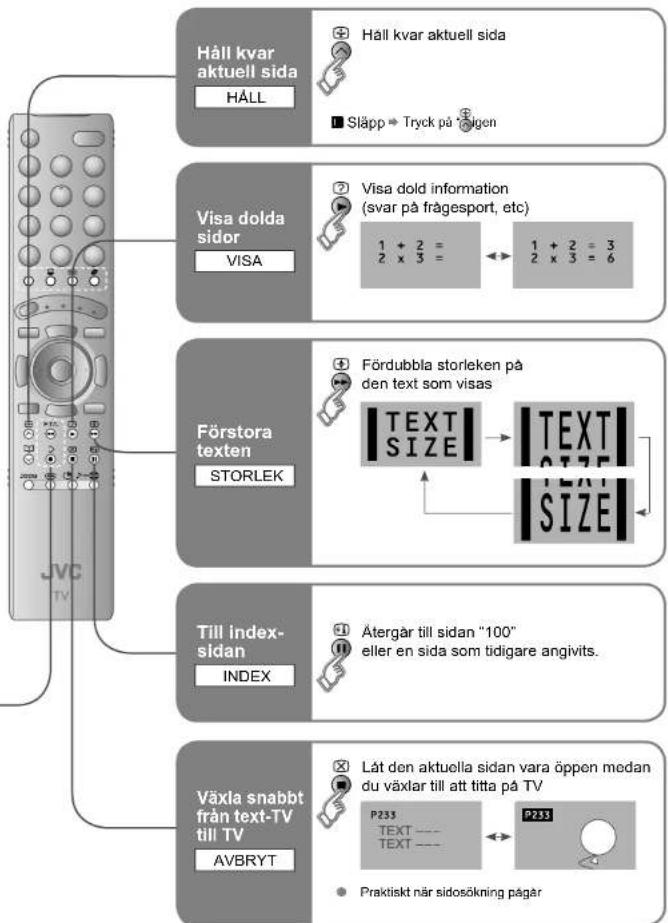

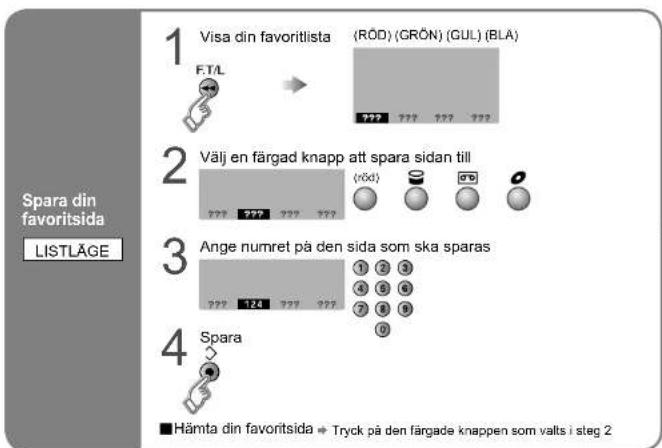

Visa text-TV

Denna TV kan visa TV-sändningar och text-TV på samma kanal i två olika fönster.

SVENSKA

VIKTIGT! FÖRBEREDELSER ANVÄNDNING

INSTÄLLNINGAR PROBLEM?

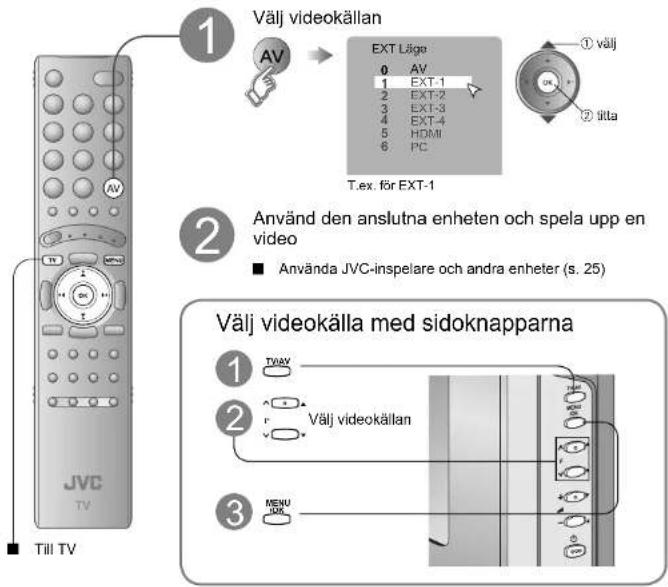

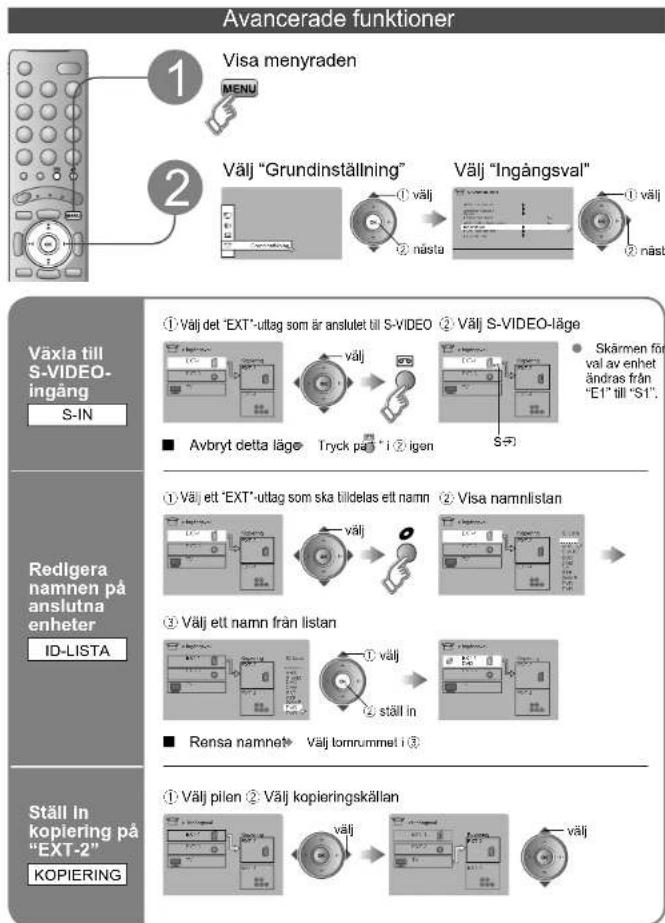

Titta på video / DVD

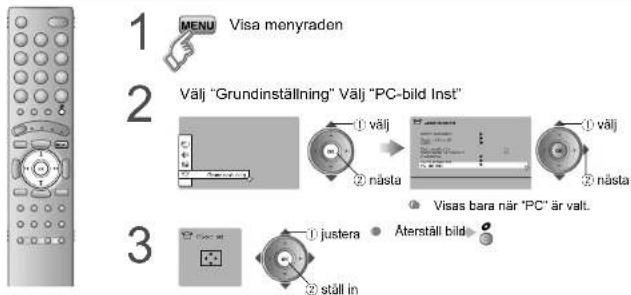

PC positionsinställning

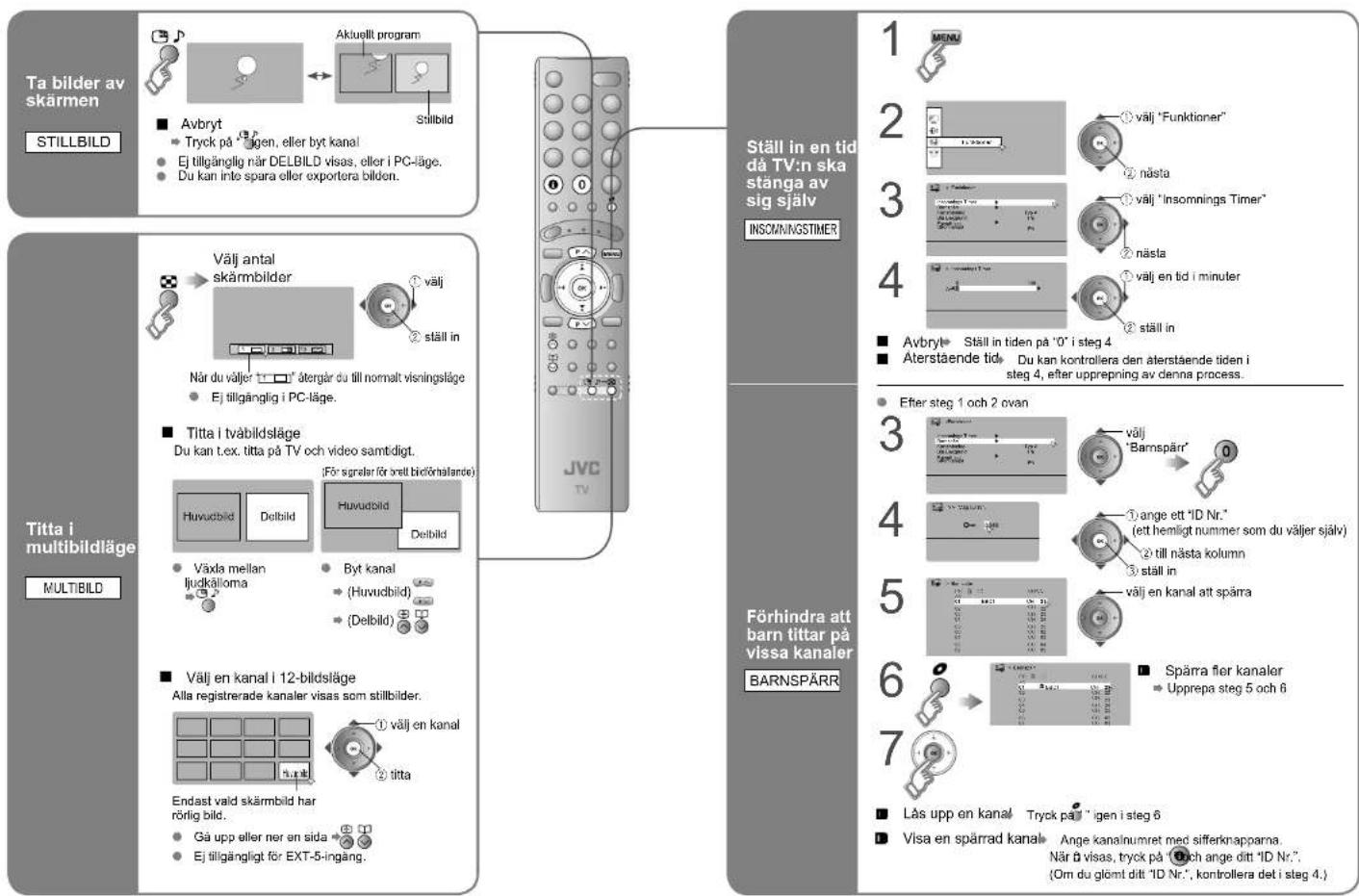

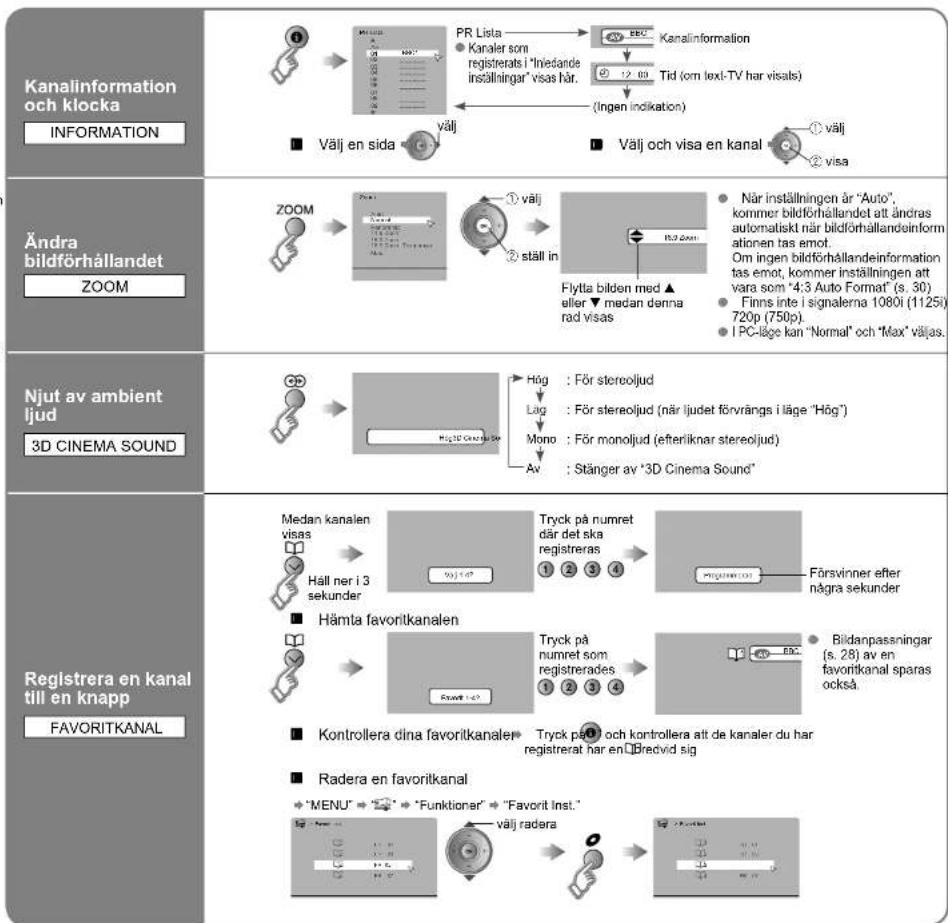

Praktiska funktioner

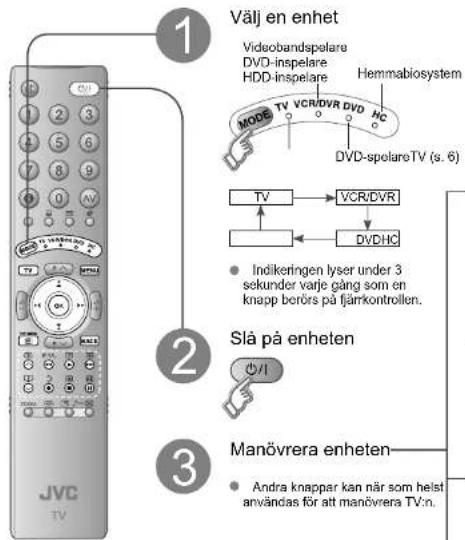

Använda JVC-inspelare

och andra enheter

Den fjärrkontroll som medföljer kan användas för att styra JVC-inspelare och andra enheter.

Prova med att ändra fjärrkontrollkoden om du inte kan manövrera en inspelare.

■ Kod A eller 1 (standard) ■ Kod C eller 3

• Kontrollera din inspelares kod genom att titta i den bruksanvisning som levererades med den.
• Vissa JVC-modeller kan inte styras med denna fjärrkontroll.
• JVC DVD-inspelare och HDD-inspelare är inställda på kod "C" eller "3" som standard. Obs!
• Om batteriet plockas ur kommer fjärrkontrollkoden att återgå till kod A eller 1.

Manövrera DVD-spelare

DVD

Välj VCR (videobandspelare) / DVD-inspelare / HDD-inspelare

Manövrera i menyerna för DVD-/HDD-inspelare. Spela upp / spela in, etc.

Visa textning (läge DVD-/HDD-inspelare). Tryck på

Spela upp etc.

Spela upp etc.

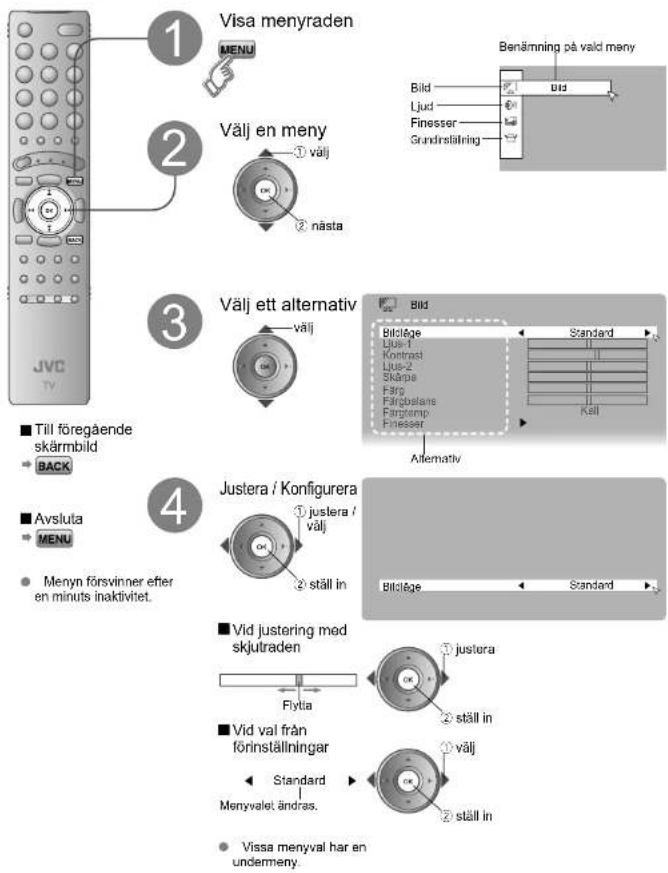

Anpassa din TV

Meny	Del	Justeringar / Konfigurationer
	Bildläge	Bildläge (Ljus / Standard / Soft)
	Ljus-1	Bakgrundsljusslyrka (Mörkare ⇌ Ljusare)
	Kontrast	Kontrast (Lägre ⇌ Högre)
	Ljus-2	Ljusstyrka (Mörkare ⇌ Ljusare)
	Skärpa	Skärpa (Mjukare ⇌ Skarpare)
	Färg	Färg (Ljusare ⇌ Djupare)
	Färgbalans	Färgton (Rödaktig ⇌ Grönaktig)
	Färgtemp	Färgtemporatur (Vamm / Normal / Kall)
	Finesser	Finjustering av bild (s. 29)
	Stereo / I · II	Läge / Språk (O : MONO / ∅D : STEREO / I : SUB1 / II : SUB2)
	Bas	Låga toner (Svagare ⇌ Starkare)
	Diskant	Höga toner (Svagare ⇌ Starkare)
	Balans	Högtalarbalans (Vänster Starkare ⇌ Höger Starkare)
	3D Cinema Sound	Ambiensniva (Hög / Låg / Mono / Av)
	Tone Inställning	Gör ljudet tydligare (På / Av)
	Insomnings Timer	Timer för att stänga av TV:n (s. 24)
	Barnspärr	Förhindra att bam tittar på vissa kanaler (s. 24)
	Kanalvisning	Format för att visa kanalnumret(Typ A / Typ B)
	Blå Bakgrund	Visa en blå skämbild och dämpa ljudet när signalen är svag eller obefintig(På / Av)
	Favorit Inst.	Rensa inställningarna av favoritkanaler (s. 17)
	Strömlampa	Tänder strömlampan (s. 5) medan TV:n är på (På / Av)
	Autom Kanalinst.	Välj installationsland, registrera kanaler automatiskt (s. 10, 8)
	Sortera / Manuell	Ändra registrerade kanaler eller lägg till nya (s. 11)
	Språk	Välj ett språk för skämmenyer (s. 10, 8)
	Dekoder (Ext-2)	Vid anslutning till videobandspelare med "T-V LINK" (På / Av)
	Automatisk Komponent	Ändrar TV-ingängen till "EXT-4" när en enhet med en komponentsignal är ansluten till "EXT-4". (På / Av) (EJ tillgänglig för dator)
	Ingångsval	För användning med videospelare och andra enheter (s. 22)
	HDMI Inställning	Storlek (1 / 2 / Auto), Ljud (Digital / Analog / Auto)
	PC-bild Inst	PC positionsinställning (s. 21)

• Övriga inställningar · Ändra bildförhållandet → "ZOOM" (s. 17)
• Slå på "3D Cinema Sound" → "3D CINEMA SOUND" (s. 17)

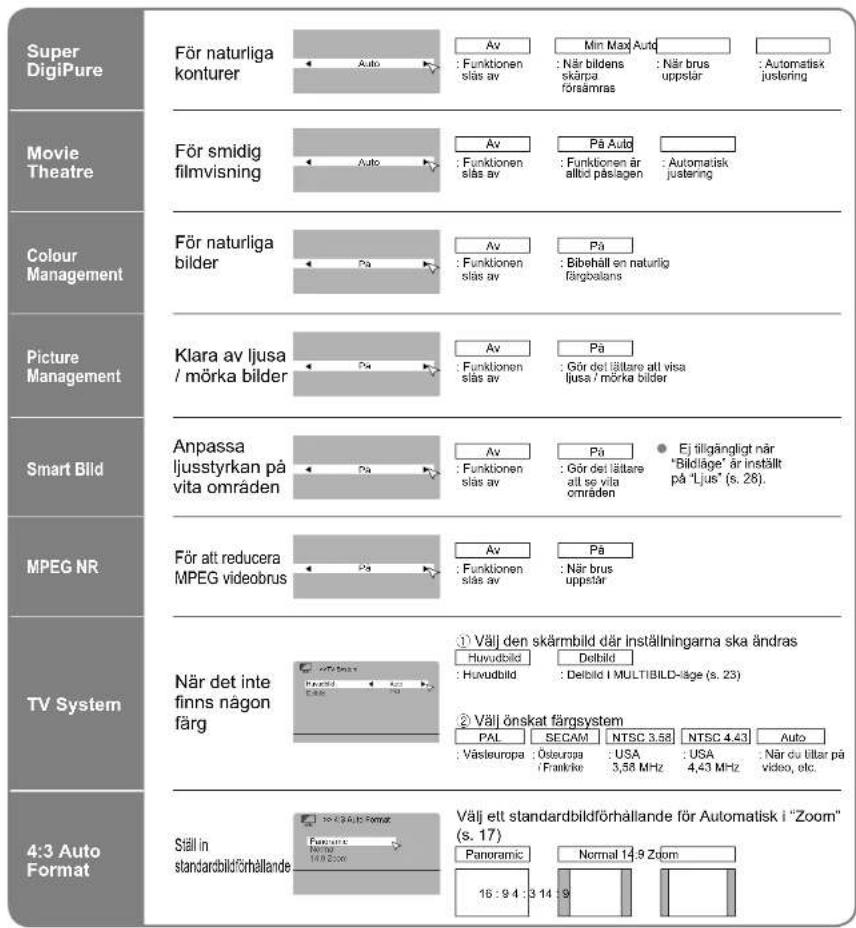

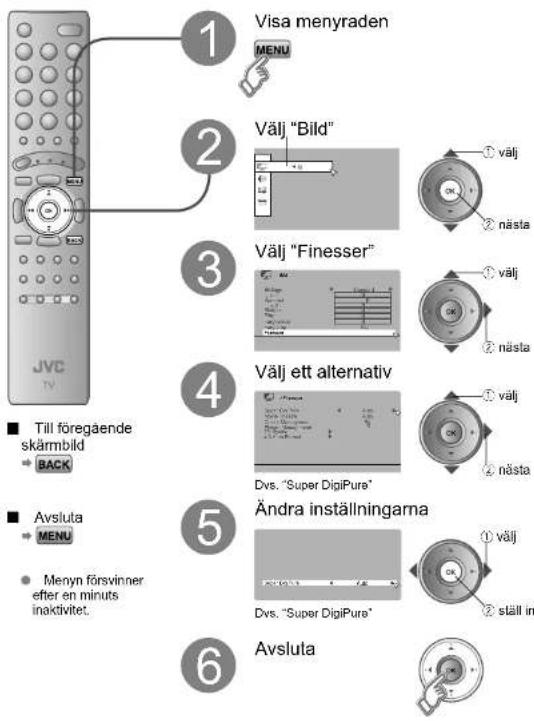

Avancerad bildjustering

TV:n ställer automatiskt in bästa möjliga bild som standard.

Felsökning

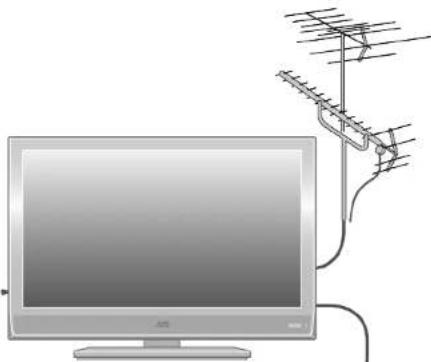

Kraftigt brus eller "snö"

• Är TV:n rätt ansluten till antennen?
• Ändra antennens riktning.
• Är antennen eller dess kabel skadad? → Kontakta din återförsäljare.

Mönster, ränder eller brus

- Störs antennen av högspänningsledningar eller trådlösa radiosändare? - Kontakta din återförsäljare

- Är anslutna enheter placerade för nära TV:n?

→ Tillämpa minsta möjliga avstånd mellan antennen och störningskällan tills ingen störning märks.

- Får du störningar från signaler som reflekteras från berg eller byggnader? → Justera antennens riktning, eller byt till en högkvalitativ pejlantenn.

Jag kan inte sätta på den! - Är nätsladden korrekt ansluten till strömuttaget?

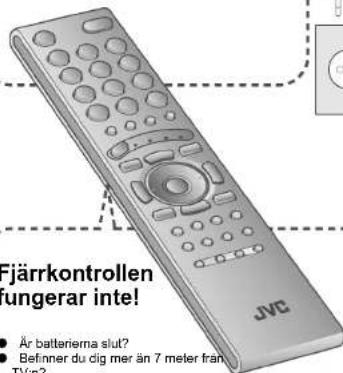

- Är batterierna slut?

● Befinner du dig mer än 7 meter från TV:n?

- Är "MODE (TV, VDR/DVR, DVD, HC)" inställt på "TV"?

- När du visar text-TV syns inte TV:ns menyrad. - Beroende på signalens stabilitet kan det uppstå en fördröjning vid kanalbyte.

Felsökning

(fortsättning)

Problem Åtgårder			sida
	Fel skärmstorlek 28	Byt "Storlek" i "HDMI-Inställning" till "1" eller '2".
	Ingen bild, inget ljud	Använd kabeln med HDMI-logotypenHDMI	–
	Inget ljud	Kontroller att enheten är HDMI-kompatibel.Ställ "ljud" in "HDMI Inställning" till "Digital" eller "Auto" för HDMI-utrustning, eller "Analog" eller "Auto" för DVI-utrustning.	28
	Grön och förvriden skärmbild	Vänta en stund för att låta signalen stabiliseras när du byter signaiformat för en "HDMI"-enhet.	–
	Vissa funktioner fungerar inte	Detta är inte ett fel. Vissa funktioner (mörk bakgrund) i menyn fungerar inte beroende på situationen.	–
	Vissa ingångar kan inte väljas i delbilden	Ingångarna "EXT-4", "EXT-5" samt PC-läge kan inte väljas i delbilden.RGB-ingångssignalen för "EXT-1" och "EXT-2" är inte tillgånglig i tvåbildsläge.	–
	"Funktion ej tillgånglig" visas	År den "T-V LINK"-kompatibla enheten ansluten till "EXT-2"?År SCARTKABELN fullständig?År den "T-V LINK"-kompatibla enheten påslagen?När du har kontrollerat alla ovanstående punkter, tryck på "OK"-knappen igen.	3434–
	"ACI Error" visas	Tryck på ⬆ för att starta "ACI" igen.Om meddelandet "ACI Error" fortfarande visas efter flera försök, tryck på ⬆ för att avbryla "ACI".	–
	Svarta eller vita prickar visas på skärmen	LCD-skärmar använder små prickar ("pixlar") för att visa bilder.Mer än 99,99% av dessa pixlar är helt problemfria, men ett mycket litet antal pixlar lyser eventuellt inte. I vissa fall kan enstaka pixlar lysa kontinuerligt.VI ber om förståelse för det faktum att detta inte är ett fel.	–
	Skuggan av en annan bild syns på skärmen	När du byler till en annan bild efter att du visat en stillbild under en lång tid blir skuggan av den föregående bilden kvar på skärmen.Det här är inget fel, det kallas för "temporär bildretention" ett fenomen som är unikt för LCD-skärmar. Skuggan försvinner efter en stund.	–

Teknisk information

Vad är "T-V LINK"?

"T-V LINK" gör det möjligt att på ett lätt sätt dela information mellan TV:n och en ansluten "T-V LINK"-kompatibel enhet. Användning av T-V LINK innebär följande: - Du kan skicka den kanalinformation som finns inprogrammerad på TV:n till den "T-V LINK"-kompatibla enheten, så att både TV:n och den externa enheten har samma kanalinställningar. När en ny extern enhet ansluts laddas kanalinformation in i den, vilket möjliggör en mycket snabbt utförd kanalinställning. För ytterligare information, läs bruksanvisningen till den externa enheten. - Du kan lätt spela in det TV-program som visas på en "T-V LINK"-kompatibel enhet genom att använda funktionen "DIRECT REC". För ytterligare information, läs bruksanvisningen till den externa enheten.

Vad är "ACI" (Automatic Channel Installation)?

Vissa kabel-TV-företag sänder ut signalen "ACI", vilken innehåller information som gör det möjligt för TV-kanaler att registreras automatiskt på din TV.

När en ACI-signal tas emot visas "ACI Start / ACI Nästa" på skärmen "Autom kanalinst."

Mottagbara sändningssystem

Det mottagbara sändningssystemet skiljer sig åt beroende på vilket land som valts i "Autom. Kanalinst.".

STORBRITANNIEN: Tar endast emot PAL-I. FRANKRIKE: Kan ta emot SECAM-L. För att ta emot SECAM-L i andra länder än Frankrike: 1) Ändra "Land" till "France" i "Autom Kanalinst." 2) Tryck på "BACK"-knappen för att återgå till menyn och ange kanalen med "Infoga" eller "Manuell".

PC-signaler som kan visas

*Macintosh*-datorer stöds ej.(Macintosh är ett registrerat varumärke som tillhör Apple Computer, Inc.)	Upplösning	640 x 490 (VGA)	1024 x 768 (XGA)
	Vertikal frekvens (Hz) 60,0	60,0

- Om signalen inte visas, kontrollera att datorns vertikala frekvens är inställd på "60Hz".

Anslut "DVI"-enheter

Anslut en "DVI"-enhet till "EXT-5 (HDMI)" med "DVI-HDMI"-konverteringskabeln. Anslut DVI-enhetens analoga ljudutgång till L- och R-uttagen i EXT-4. Ställ in "Ljud" i "HDMI-Inställning" på "Analog" eller "Auto" (s. 28)

"CH/CC"-lista

För att använda funktionen INFOGA (s. 11), leta reda på det "CH/CC"-nummer som motsvarar TV:ns kanalnummer i denna tabell. - När inställningen för Land är "France", använd ett tre-siffrigt CH/CC-nummer.

CH Kanl
CH 02CH 202	F2, R1
CH 03SH 203	L3, ITALIEN A
CH 04SH 204	E4, ITALIEN B, R2
CH 05SH 205	L5, ITALIEN D, R6
CH 06SH 206	G5, ITALIEN E, R7
CH 07SH 207	L7, ITALIEN F, R9
CH 08SH 208	G6, R9
CH 09SH 209	L9, ITALIEN S
CH 10CH 210	F10, ITA, IFN A, R10
CH 11CH 211	F11, ITA, IFN H, R11
CH 12CH 212	L12, ITA, IFN H2, R12
CH 21CH 221	F21, R21
CH 22CH 222	L22, R22
CH 23SH 223	L23, R23
CH 24SH 224	L24, R24
CH 25CH 225	L25, R25
CH 26CH 226	L26, R26
CH 27CH 227	L27, R27
CH 28CH 228	L28, R28
CH 29CH 229	R29, R29
CH 30CH 230	F30, R30
CH 31SH 231	L31, R31
CH 32SH 232	R32, R32
CH 33SH 233	L33, R33
CH 34SH 234	F34, R34
CH 35SH 235	L35, R35
CH 36SH 236	F36, R36
CH 37SH 237	F37, R37
CH 38SH 238	F38, R38
CH 39SH 239	F39, R39

CH-Kana
CH-40CH-243	F40, R40
CH-41CH-241	F41, R41
CH-42CH-242	F42, R42
CH-43CH-243	L43, R43
CH-44CH-244	F44, R44
CH-45CH-245	L45, R45
CH-46CH-246	F46, R46
CH-47CH-247	L47, R47
CH-48CH-248	F48, R48
CH-49CH-249	F49, R49
CH-50CH-250	L50, R50
CH-51CH-251	R51, R51
CH-52CH-252	L52, R52
CH-53CH-253	L53, R53
CH-54CH-254	L54, R54
CH-55CH-255	L55, R55
CH-56CH-256	L56, R56
CH-57CH-257	R57, R57
CH-58CH-258	L58, R58
CH-59CH-259	R59, R59
CH-60CH-260	R60, R60
CH-61CH-261	L61, R61
CH-62CH-262	R62, R62
CH-63CH-263	L63, R63
CH-64CH-264	R64, R64
CH-65CH-265	R65, R65
CH-66CH-266	R66, R66
CH-67CH-267	R67, R67
CH-68CH-268	R68, R68
CH-69CH-269	R69, R69

DC Kanal
CG 0XCC 301	51
CG 0XCC 202	52
CG 0XCC 203	53
CG 0XCC 204	54
CG 0XCC 205	55
CG 0XCC 206	56
CG 0XCC 207	57
CG 0XCC 208	58
CG 0XCC 209	59
CG 1XCC 210	60
CG 1XCC 211	61
CG 1XCC 212	62
CG 1XCC 213	63
CG 14XCC 214	64
CG 13XCC 215	65
CG 18XCC 216	66
CG 17XCC 217	67
CG 19XCC 218	68
CG 19XCC 219	69
CG 20XCC 220	70
CG 21XCC 221	71
CG 22XCC 222	72
CG 23XCC 223	73
CG 24XCC 224	74
CG 25XCC 225	75
CG 28XCC 226	76
CG 27XCC 227	77
CG 28XCC 228	78
CG 29XCC 229	79
CG 30XCC 230	80

CC Kanal

CC 31/CC 231 531

CC 32/CC 232 532

CC 33/CC 233 533

CC 34/CC 234 534

CC 35/CC 235 535

CC 36/CC 236 536

CC 37/CC 237 537

CC 38/CC 238 538

CC 39/CC 239 539

CC 40/CC 240 540

CC 41/CC 241 541

CC 76/CC 275 X

CC 78/CC 276 Y, R3

CC 77/CC 277 Z, ITALIEN C, R4

CC 78/CC 278 Z-11 R5

CC 79/CC 279 Z-12

CH1 Band
CH 102 F2
CH 103 F3
CH 104 F4
CH 105 F5
CH 106 F6
CH 107 F7
CH 108 F8
CH 109 F9
CH 110 F10
CH 121 F21
CH 122 F22
CH 123 F23
CH 124 F24
CH 125 F25
CH 126 F26
CH 127 F27
CH 128 F28
CH 129 F29
CH 130 F30
CH 131 F31
CH 132 F32
CH 133 F33
CH 134 F34
CH 135 F35
CH 136 F36
CH 137 F37
CH 138 F38
CH 139 F39
CH 140 F40

• Vi kan ändra utformningen och specifikationerna utan föregående meddelande.
