BRUKSANVISNING ERL6296XX AEG-ELECTROLUX

Bredvidstående kyl/frysskåp

Gebruiks- en

Bredvidstående kyl/frysskåp

Bredvidstående kyl/frysskåp

Bredvidstående kyl/frysskåp

Manual Bredvidstående kyl/frysskåp

Bredvidstående kyl/frysskåp

Bredvidstående kyl/frysskåp

Fäst inköpskvittot på denna sida för framtida behov.

Tack för att du valde Electrolux. Denna Manual ingår i vår satsning på kundtillfredsställelse och produktkvalitet under kylskåpets hela arbetsliv.

Vi ser ditt inköp som början på ett förhållande. Du kan hjälpa oss ge dig bästa service genom att notera viktig produktinformation på denna sida.

HA INFORMATIONEN TILL HANDS

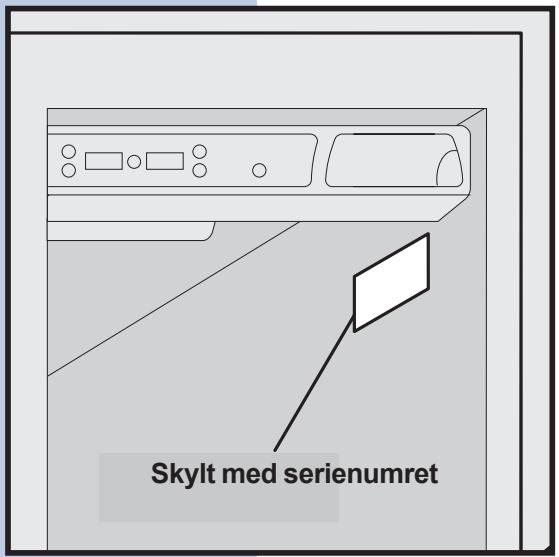

Skylt med serienumret

Inköpsdatum

Electrolux modellnummer

Electrolux serienummer (bilden visar placeringen)

OBS!

Registrering av inköpet hos Electrolux hjälper oss ge dig bättre service. Fyll i registreringskortet och lägg det på posten.

Anslutning av vattenledning 8

Termostater och inställningar 10

Förvaringsmöjligheter 14

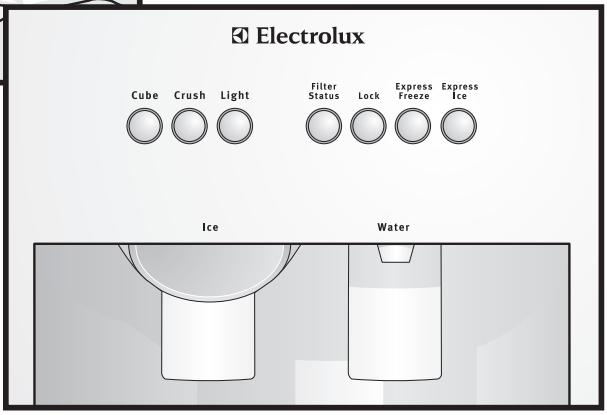

Automatisk is- och vattendispenser 18

Byte av filter 23

Matförvaring och energibesparing 25

Normala ljud och normalt utseende vid drift ... 27

Underhåll och rengöring 28

Lösningar på vanliga problem 31

VIKTIG SÄKERHETSINFORMATION

WARNING

Läs igenom alla säkerhetsanvisningar innan du använder ditt nya kylskåp från Electrolux.

Allmän säkerhet

• Förvara eller använd inte bensin eller annan brandfarlig vätska nära kylskåp eller annan utrustning. Läs varningar på etiketter angående brännbarhet och andra faror.
• Använd inte kylskåpet i närvaro av rökgaser som kan explodera.

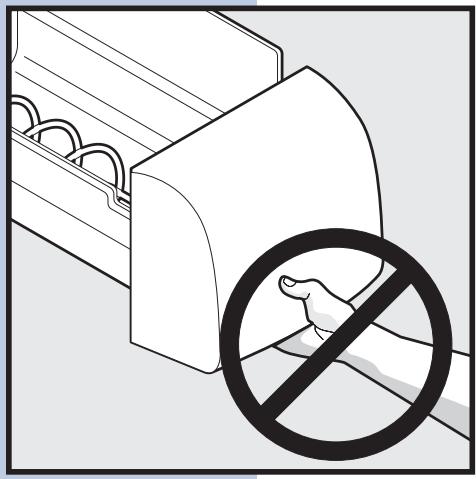

• Undvik att beröra isautomatens rörliga delar.
• Avlägsna alla klammer från emballaget för att undvika skärsår. Klammer kan även orsaka repor på annan utrustning och möbler.

Barnsäkerhet

Emballage:

• Förpackningskartong övertäckt av matta, sängöverkast, plastduk eller krympfolie kan skapa ett lufttätt utrymme och snabbt leda till kvävning.
• Oskadliggör produktens kartong, plastpåsar och annat ytteremballage eller hantera som avfall för återvinning omedelbart efter att kylskåpet packats upp. Barn bör aldrig leka med sådant material.

Barn kan bli instängda och kvävas:

- Problemen finns fortfarande kvar. Kyl- eller frysskåp som skrotats, kasserats eller lämnats utan tillsyn (om än bara några timmar) är farligt. lakttag försiktighetsåtgärderna nedan.

ELEKTRISK INFORMATION

WARNING

Följ nedanstående anvisningar och se till att kylskåpets säkerhetanordningar fungerar korrekt.

• Skadad nätsladd medför risk och bör bytas av tillverkaren, reparatör eller kvalificerad tekniker.
• Koppla aldrig ur kylskåpet genom att dra i nätsladden. Fatta alltid tag i stickproppen och dra rakt ut ur vägguttaget så att nätsladden inte skadas.

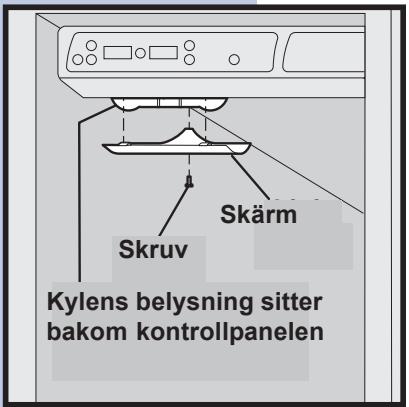

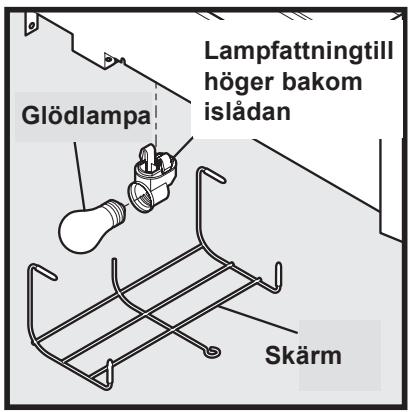

• Gör kylskåpet strömlöst före rengöring och byta av glödlampa för att undvika elchock.

4 Säkerhet

• Funktionen kan påverkas om spänningen varierar mer än 10%. Om kylskåpet används utan adekvat strömtillförsel kan kompressorn skadas. Garantin gäller ej för sådan skada.
• Anslut inte kylskåpet till uttag med strömbrytare i väggen och dra inte i nätsladden. Strömmen till kylskåpet kan brytas oavsiktligt.

VIKTIGT

Dra ut stickproppen ur vägguttaget när kylskåpet ska göras strömlöst.

Installation

PLACERING

• Placera kylskåpet nära jordat eluttag. Använd INTE förlängningssladd eller adapter.
• Undvik om möjligt att placera kylskåpet i direkt solljus eller nära spis, diskmaskin eller annan värmekälla.
• Kylskåpet måste installeras på golv som är jämnt och tillräckligt starkt för att motstå tyngden av ett fullastat kylskåp.
• Tänk på att det behövs tillgång till vattenledning för modeller med isautomat.

INSTALLATION

Installationsutrymme

FÖRSIKTIGHET

Installera INTE kylskåpet på plats där temperaturen kan understiga 13°C (55°F) eller överstiga 43°C (110°F) eftersom kompressorn då inte kan hålla kylskåpets interna temperatur på avsedd nivå. Blockera INTE ventilationsgallret längst ned på kylskåpets framsida. Kylskåpet kräver god luftcirkulation för att kunna fungera rätt.

Lämna fritt utrymme enligt följande för att underlätta installation, adekvat luftcirkulation och anslutning av el- och vattenledning:

På sidorna och ovanför: 10 mm

Bakom: 25 mm

Öppning av dörrarna

Placera kylskåpet nära avställningsyta för att underlätta uttag av mat. Lådor och fryskorgar utnyttjas bäst om kylskåpet placeras så att både kylens och frysens dörrar kan öppnas helt.

OBS!

Om kylskåpet placeras med dörrens gångjärn mot en vägg kan extra utrymme behövas för att dörren ska kunna öppnas tillräckligt.

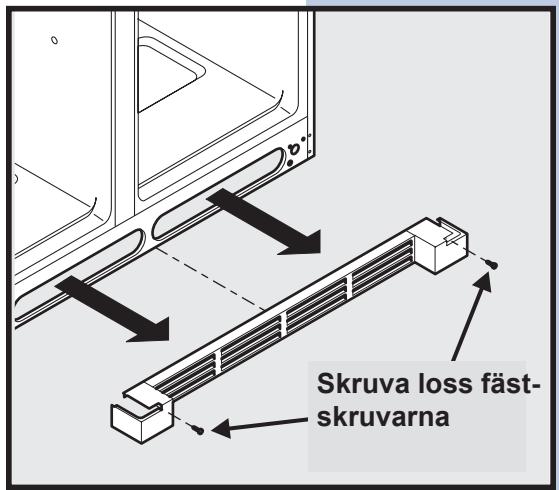

Avtagning och montering av ventilationsgallret

1 Öppna kylens och frysens dörrar.
2 Avlägsna skruven från vardera sidan på ventilationsgallret.
3 Dra ventilationsgallret framåt och lyft ut det.

Följ anvisningarna i omvänd ordning vid montering av ventilationsgallret.

Skruva loss fäst- skruvarna

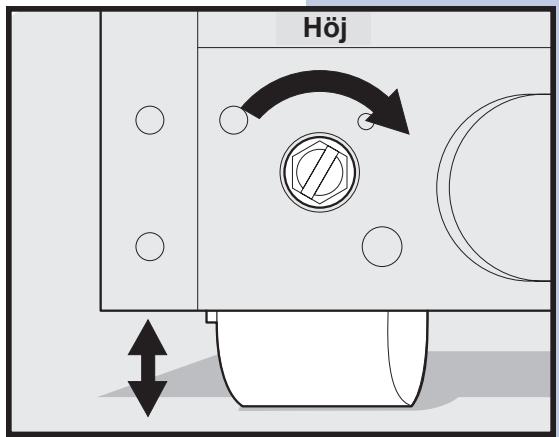

Nivåjustering

Kylskåpets alla fyra hörn måste stå stadigt på solid golvyta. De främre trissorna är justerbara för att underlätta nivåinställningen. Kylskåpet bör luta bakåt 6 mm (1/4 tum) så att dörrarna stängs korrekt och sluter tätt.

Niväjustering av kylskåpet:

1 Avlägsna ventilationsgallret (se ovan) för åtkomst till trissorna.
2 Justera trissorna var för sig genom att rotera respektive justerbult med skiftnyckel tills kylskåpet står vågrätt och stabilt.
3 Kontrollera båda dörrarna och se till att listerna berör skåpet längs alla fyra sidorna.
4 Sätt tillbaka ventilationsgallret.

Höj

Tips:

• Om frysens dörr sitter högre än kylens dörr, höj det högra hörnet och/eller sänk det vänstra hörnet tills dörrarna är horisontellt inriktade längs skåpets ovansida.
• Om kylskåpets dörr sitter högre än frysens dörr, höj det vänstra hörnet och/eller sänk det högra hörnet tills dörrarna är horisontellt inriktade längs skåpets ovansida.

KOMMA IGENOM SMALA ÖPPNINGAR

Om kylskåpet inte går in genom en dörröppning kan man göra det mindre genom att ta av dörrarna. Kontrollera i förväg genom att mäta upp dörröppningen.

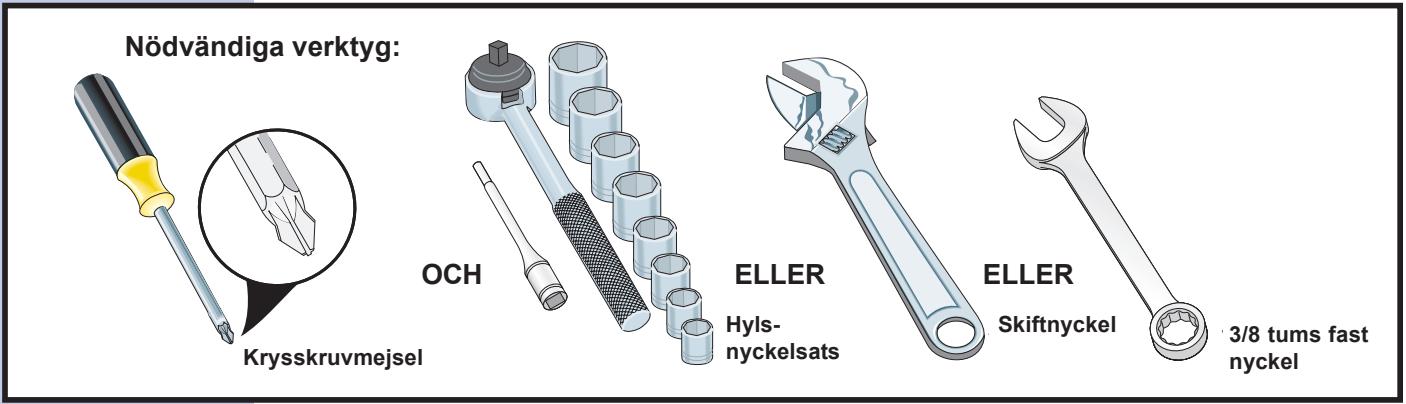

Nödvändiga verktyg

Du behöver följande verktyg:

Nödvändiga verktyg: OCH Krysskruvmejsel ELLER Hyls- nyckelsats ELLER Skiftnyckel 3/8 tums fast nyckel

Före avtagning av dörrarna:

1 Se till att nätsladden är utdragen ur vägguttaget.
2 Öppna båda dörrarna och tag av ventilationsgallret (se Installationsanvisningarna som levererades med kylskåpet)
3 Tag ut all mat från dörrhyllorna.
4 Stäng dörrarna.

OBS!

Avtagning av ventilationsgallret beskrivs i detalj i avsnittet Installation.

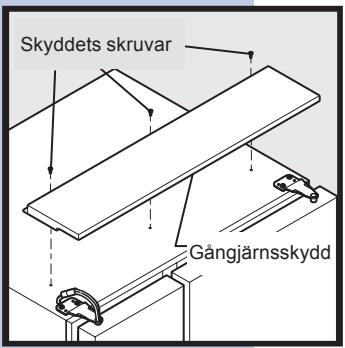

Avtagning av övre gångjärnsskydd:

1 Avlägsna de tre skruvarna från de övre gångjärnsskydden.
2 Dra skyddet framåt ca 12 mm och lyft ut.

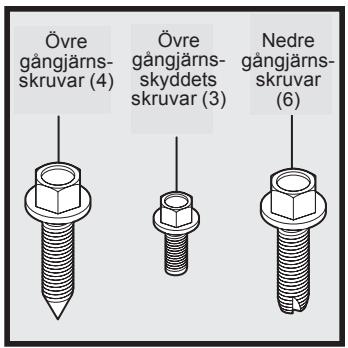

Övre gångjärns- skruvar (4) Övre gångjärns- skyddets skruvar (3) Nedre gångjärns- skruvar (6)

Skyddets skruvar Gångjärnsskydd

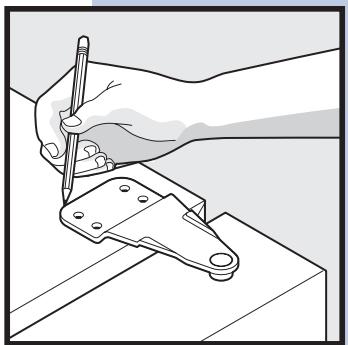

1 Markera det övre gångjärnets kontur med blyertspenna. Detta förenklar återinsättningen.
2 Avlägsna de två skruvarna från det övre gångjärnet. Lyft upp dörren ur det nedre gångjärnet och ställ åt sidan.
3 Avlägsna om nödvändigt de tre nedre gångjärnsskruvarna och gångjärnet.

Utför ovanstående moment i omvänd ordning när kylens dörr sätts tillbaka. Sätt tillbaka de övre gångjärnsskydden när båda dörrarna är på plats.

Se till att dörrarna ställs åt sidan i säkert läge så att de ej kan falla och orsaka personskada.

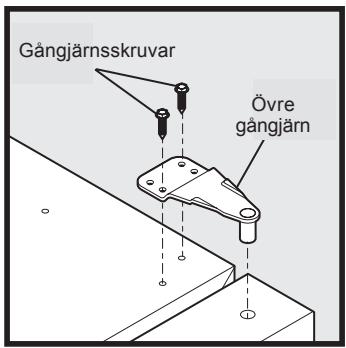

Gångjärnskruvar Övre gångjärn

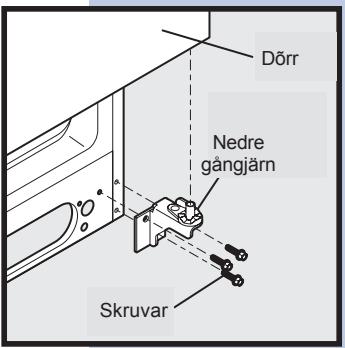

Dörr Nedre gångjärn Skruvar

1 Lossa flerledningsanslutningen som sitter ovanför det övre gångjärnet. Fatta stadigt tag i anslutningens båda sidor och dra isär.
2 Markera gångjärnets kontur med blyertspenna. Detta underlättar återinsättningen.
3 Lossa vattenledningen från anslutningen under frysens dörr. Anslutningen lossar när du trycker ytterhylsan inåt.
4 Avlägsna skruvarna från det övre gångjärnet. Lämna kvar flerledningskabeln i gångjärnet. Skruva inte loss jordledningen som håller fast kabeln vid gångjärnet. Lyft av dörren från det nedre gångjärnet.
5 Avlägsna om nödvändigt de tre nedre gångjärnsskruvarna och gångjärnet.
6 Lägg dörren på sidan för att undvika skada på vattenslangen som löper genom det nedre gångjärnet.

Utför ovanstående moment i omvänd ordning när frysens dörr sätts tillbaka. Sätt tillbaka de övre gångjärnsskydden när båda dörrarna är på plats.

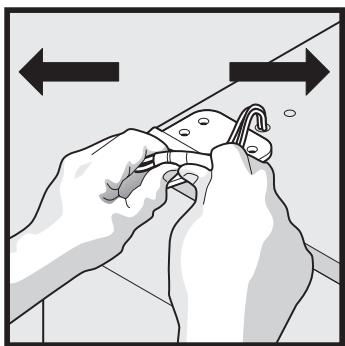

URKOPPLING 1 Tryck in ytterhylsan mot anslutningen 2 Dra ut slangen INKOPPLING Sätt in slangen och tryck tills märket berör anslutningen

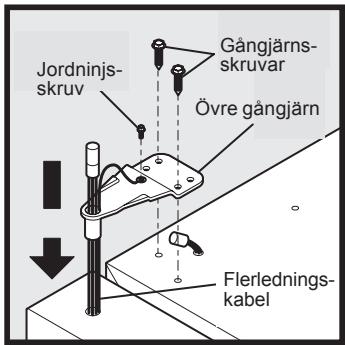

Jordninjsskruv Gångjärnsskruvar Övre gångjärn Flerledningskabel

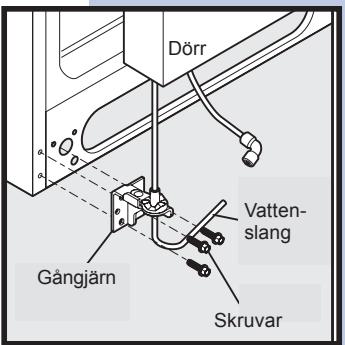

Dörr Gångjärn Skruvar Vatten- slang

KYLSKÅPETS VATTENLEDNING

Kylskåpets automatiska is- och vattendispenser kräver en permanent vattentillförsel för att fungera korrekt. I samband med installationen etablerar du (eller teknikern) denna vattentillförsel genom att dra ett kopparrör från hemmets vattenledning till en ventil som sitter bak på kylskåpet.

FÖRSIKTIGHET

Undvik skada på egendom:

• Använd kopparrör till vattenledningen (plaströr är mer benägna att läcka). Tillverkaren ansvarar inte för skada om plaströr används till vattenledningen.
• Se till att vattenledningen är i linje med gällande förordningar.
• För att dispensern ska fungera korrekt rekommenderas vattentryck mellan 1,4 och 6,9 bar. Om trycket är extremt kan vattenfiltret mankera.

Du behöver:

• Tillgång till kallvattenledning med tryck mellan 1,4 och 6,9 bar.
• Vattenanslutningskitet som medföljer kylskåpet och innehåller allt material som krävs för installation av vattenledning, inklusive 7,6 m kopparrör.

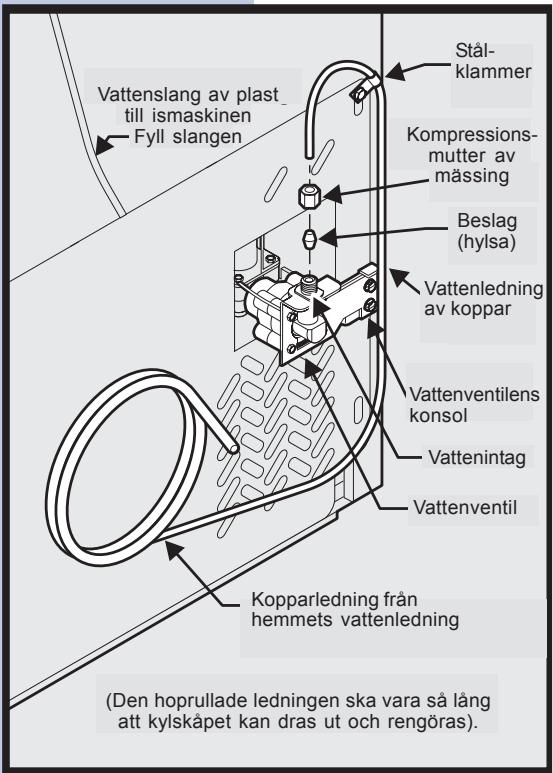

Anslutning av vattenledningen bak på kylskåpet:

Vattenslang av plast till ismaskinen Fyll slangen Stål- klammer Kompressions- mutter av mässing Beslag (hylsa) Vattenledning av koppar Vattenventilens konsol Vattenintag Vattenventil Kopparledning från hemmets vattenledning (Den hoprullade ledningen ska vara så lång att kylskåpet kan dras ut och rengöras).

1 Se till att kylskåpet är strömlöst.
2 Spola genom vattenledningen tills vattnet är klart genom att placera kopparrörets ände i diskho eller hink och öppna avstängningsventilen.
3 Skruva av och kassera plasthuven från intagsventilen bak på kylskåpet.
4 Skjut på kompressionsmuttern av mässing och därefter beslaget (hylsan) på kopparröret.
5 Tryck in kopparröret i intagsventilen så långt det går (6,5 mm).
6 Skjut in beslaget (hylsan) i intagsventilen och dra åt kompressionsmuttern på ventilen med fingrarna. Dra åt ett halvt varv till med skiftnyckel. Dra inte åt för hårt.
7 Fäst kopparröret på kylskåpets bakpanel med ståklammer och skruv (se bilden).

8 Rulla ihop resterande vattenledning (ca 2½ varv) bakom kylskåpet enligt bilden och lägg den så att den inte vibrerar eller nöter mot någon yta.
9 Öppna vattenledningens avstängningsventil och dra åt eventuellt läckande anslutning.

OBS!

Efter anslutning av vattenledningen se information i manualen angående primning av tomt vattenledningssystem. Läs även genom hela avsnittet "Automatisk is- och vattendispenser" för information om normala driftrutiner.

Frysens och kylens termostater Glasshylla Ismaskin SpillProof™ ställbar hylla Vattenfilter Fast dörrfack Islåda Hylla Hylla Utfällbart dörrfack Liten korg Stor utdragbar korg Utfällbart dörrfack SpillProof™ skjutbar hylla Dörrfack Hållare för långa flaskor Dörrfack Specialhållare Charkuterifack med lock Burkhållare Grönsakslåda med lock Fast dörrfack FÖRSIKTIGHET: Avlägsna inte magneten bakom mejerifacket Mejerifack Dörrfack

OBS!

Inredningen varierar för olika modeller.

AVKYLNING FÖRE ANVÄNDNINGEN

För att säkerställa tillförlitlig kylförvaring bör kylskåpet vara igång med dörrarna stängda i 8-12 timmar innan man ställer in mat i kylen eller frysen. Under denna avkylningstid behöver termostaterna inte justeras – de är förinställda i fabriken.

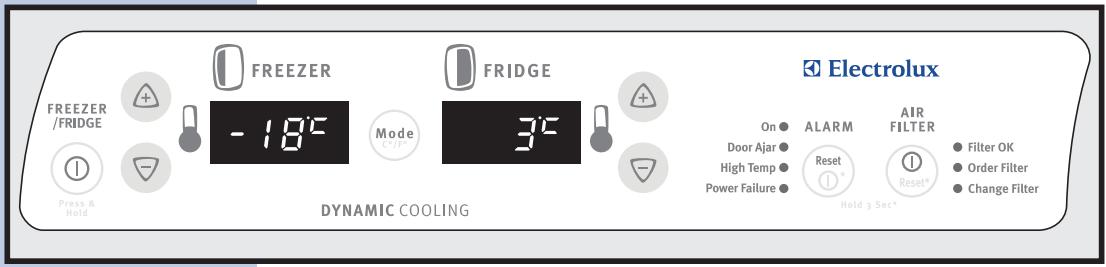

INSTÄLLNING AV KYLENS/FRYSENS TEMPERATUR

Kylskåpet är försett med ett elektroniskt digitalt kontrollsystem i toppklass. Systemets kontrollpanel är belägen överst i kylen. De två digitala displayerna på kontrollpanelens vänstra sida visar aktuell temperatur i frysen och kylen.

FREEZER -FRIDGE - 18°C Mode FRIDGE DYNAMIC COOLING Electrolux On Door Ajar High Temp Power Failure ALARM Reset Hold 3 Sec* AIR FILTER Filter OK Order Filter Change Filter

Justera temperaturen upp eller ned med

tryck på Upp, resp Ned pilen närmast displayen. Vid första trycket på knappen visar displayen din senaste inställning. Varje nytt tryck på knappen höjer, resp sänker inställningen med en grad.

Displayen visar momentant den nya inställningen och återgår sedan till att visa aktuell temperatur. (Se mer om temperaturinställning på följande sidor).

OBS!

Kylskåpets avancerade elektroniska kontrollsystem omfattar andra visningsalternativ som hjälper reparatören snabbt diagnosticera eventuella funktionsproblem.

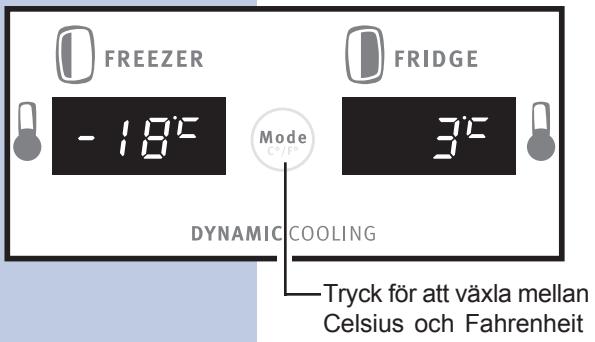

FREEZER - 18°C Mode C°/F° FRIDGE 3°C DYNAMIC COOLING Tryck för att växla mellan Celsius och Fahrenheit

Celsius eller Fahrenheit

Beroende på vilken temperaturstandard du föredrar kan du ställa in kontrollpanelen på Celsius eller Fahrenheit. Tryck på Läge knappen (bredvid de två digitala termostaterna) för att växla mellan Fahrenheit och Celsius.

Temperaturjusteringar

När kylskåpet varit på i 24 timmar kan du justera temperaturen enligt önskemål. Gör i så fall små, successiva justeringar så att temperaturen får tid att anpassa sig och stabiliseras. Följ anvisningarna nedan vid temperaturinställning.

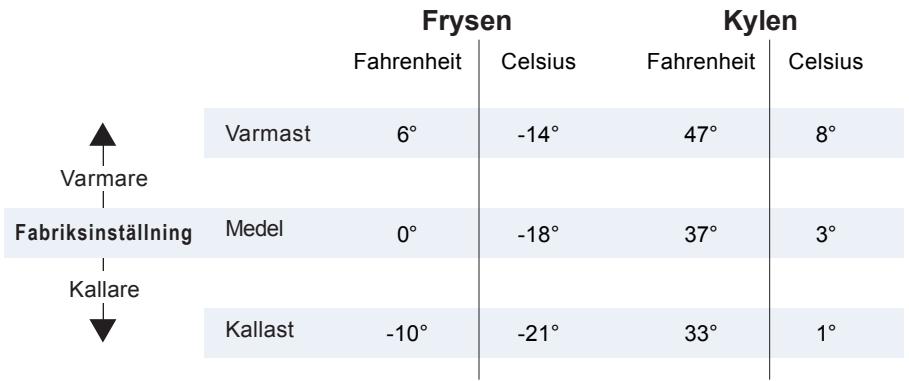

Termostaternas temperaturområden

Temperaturinställning

Kylen för varm	Tryck påned-pilenoch ställ in kylens termostat en grad kallare.
Kylen för kall	Tryck påupp-pilenoch ställ in kylens termostat en grad varmare.
Frysen för varm	Tryck påned-pilenoch ställ in frysens termostat en grad kallare.
Frysen för kall	Tryck påupp-pilenoch ställ in frysens termostat en grad varmare.

Vad gör man om termostaten blinkar?

Om båda termostaterna blinkar kontinuerligt kan det bero på att kontrollsystemet upptäckt en felfunktion. Kontakta Electrolux reparatör som kan tolka blinksignalens betydelse.

SYSTEMÖVERVAKNING OCH ALARM

Det elektroniska kontrollsystemet kontrollerar hela tiden att kylen/frysen håller konstant temperatur, att ingen dörr lämnats öppen och att strömavbrott inte inträffat. Avvikelser från normala driftförhållanden meddelas via ljudsignaler och fyra indikatorlampor.

OBS!

Varje inställning du gör på kontrollpanelen bekräftas med en enkel ljudsignal.

Electrolux On Door Ajar High Temp Power Failure ALARM Reset Hold 3 Sec* AIR FILTER Filter OK Order Filter Change Filter Indikatorlampor Återställningsknapp vid alarm

Alarmresponser (ljudsignaler och indikatorlampor)

Kylskåpets kontrollsystem förmedlar följande information via ljudsignaler och alarmens indikatorlampor.

Typ av alarm	Indikator-lampa	Ljud-signal	Tillstånd	Åtgård
På	(lampan släckt)		Alarmsystemet är inte på medan frysen/kylen kyls ned till inställd temperatur.	Om frysen/kylen inte matchar temperaturinsntällningarna inom tre timmar meddelar kontrollsystemet avvikande förhållanden.
	Grönt sken		Alarmsystemet på.	Ingen åtgård.
Dörr öppen	Blinkar grönt	√	Frysens eller kylens dörr öppen i mer än fem minuter.	Stäng dörren så att alarmet stängs av. Återståll alarmet.
Hög temp	Blinkar gult	√	Frysen eller kylen för varm (7,2°C eller högre) i mer än 1 timme.	Tryck på alarmets återställningsknapp och stäng av alarmet.
Ström-avbrott	Blinkar gult		Strömavbrott har inträffat.	Tryck på alarmets återställningsknapp och stäng av alarmet. Tryck igen för att återställa. Se efter om strömavbrottet varat så länge att matens temperatur påverkats.

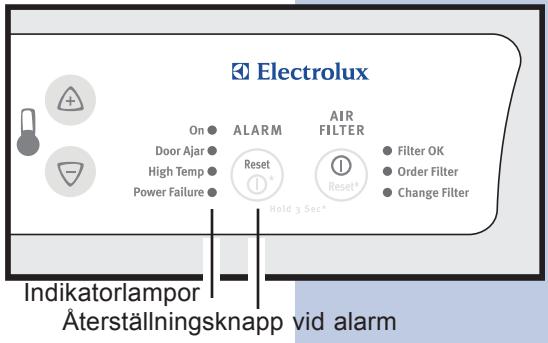

Alarmets återställningsknapp

Du kan aktivera/deaktivera alarmsystemet genom att hålla Återställ-knappen intryckt i tre sekunder. Använd knappen t ex för att stänga av ljudsignaler och/eller blinkande indikatorlampor.

Efter att alarmsystemet deaktiverats måste man igen hålla Återställ-knappen intryckt i tre sekunder för att återställa (aktivera) systemet. Indikatorlampan På förblir släckt medan frysen

FÖRSIKTIGHET

Alarmsystemet återställs inte automatiskt om man drar ur och sätter in kylskåpets nätsladd. För att återaktivera alarmsystemet måste du trycka på Återställ-knappen.

och kylen kyls ned till inställd temperatur. När inställd temperatur uppnåtts lyser indikatorlampan grönt, vilket anger att alarmsystemet är På.

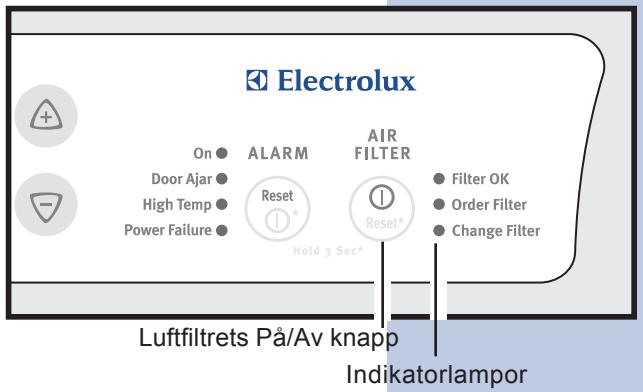

Statuskontroll på luftfiltret

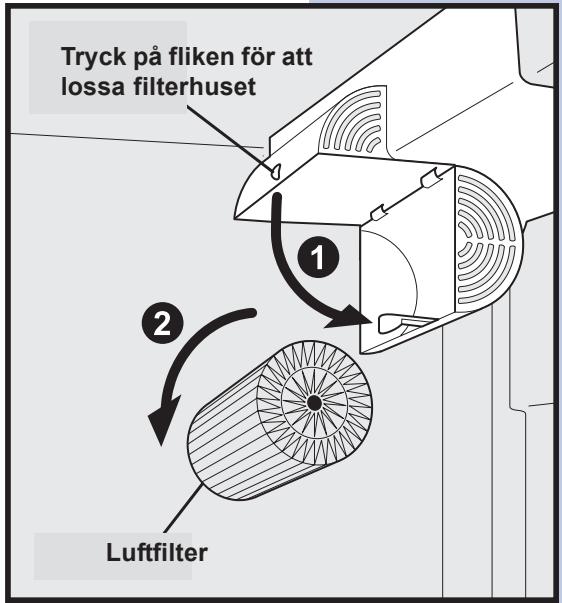

Kylens luftfilter måste bytas då och då. Du kan kontrollera om filtret behöver bytas genom att hålla luftfiltrets På/Av knapp intryckt i tre sekunder.

1 Tryck på luftfiltrets På/Av knapp. En testrutin aktiveras och en av tre filterstatuslampor tänds. Lamporna har följande betydelse:

Filtret OK Luftfiltret behöver inte bytas.

Beställ filter Luftfiltret har utnyttjats tilll ca 80 procent. Beställ nytt filter.

Byt filtret Luftfiltret har utnyttjats till 100 procent. Byt filtret utan dröjsmål.

Electrolux On Door Ajar High Temp Power Failure ALARM Reset Hold 3 Sec* AIR FILTER Filter OK Order Filter Change Filter Luftfiltrets På/Av knapp Indikatorlampor

2 Tryck på luftfiltrets På/Av knapp för att släcka statuslampan.

OBS!

Se avsnitt längre fram i manualen beträffande byte av luftfiltret.

AKTIVERING/DEAKTIVERING AV KYLSYSTEMET

Du kan stänga av kylskåpets kylsystem med tryck på På/Av knappen till vänster på termostatpanelen.

Så att du inte oavsiktligt stänger av kylsystemet fungerar knappen bara om du håller den intryckt i tre sekunder.

När du stänger av kylsystemet upphör all kylning i frysen och kylen.

För att återaktivera kylsystemet måste du igen hålla På/Av knappen intryckt i tre sekunder.

FREEZER -FRIDGE - 1.8°C Mode C°/F° Dynamic COOLING

Kylsystemets På/Av knapp

VIKTIGT

På/Av knappen reglerar bara kylskåpets kylsystem. Strömmen till lampor och övriga elektriska komponenter förblir på om du inte drar ur nätsladden.

KONSOLHYLLOR

⚠ FÖRSIKTIGHET

Hantera hyllor av härdat glas försiktigt för att undvika skada om de går sönder.

Du kan enkelt justera hyllornas läge i frysen och kylen efter behov. Hyllorna har monteringskonsoler som fäster i slitsade stödspår längst bak i respektive fack.

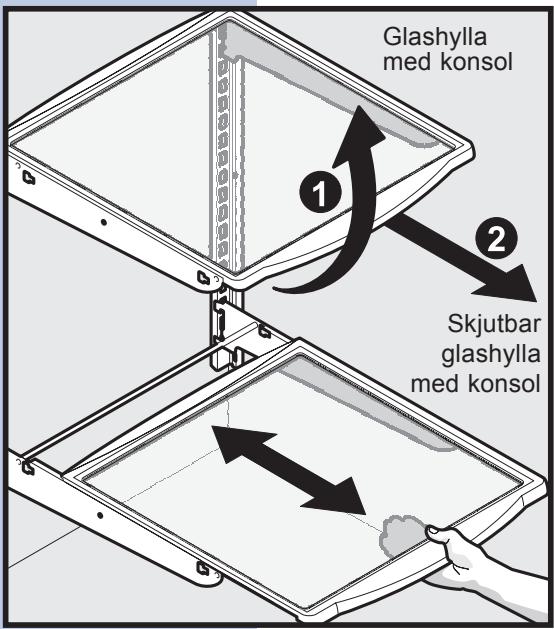

Glashylla med konsol 1 2 Skjutbar glashylla med konsol

Ändring av hyllans läge:

1 Tag först ut all mat innan du justerar hyllan.
2 Lyft upp framkanten.
3 Dra ut hyllan.
4 Sätt tillbaka hyllan genom att föra in monteringskonsolens hakar i önskade slitsar i stödspåret.
5 Sänk ned hyllan till låst läge.

Hyllornas inredning

Kylskåpet är försett med SpillSafe™ glashyllor som är konstruerade för att fånga upp och hålla kvar eventuellt spill. Dessa hyllor kan dras ut för snabb åtkomst till innehållet och enklare rengöring.

Skjutbara hyllor kan dras ut hela vägen till det inbyggda stoppläget. De kan inte lossas från monteringskonsolerna.

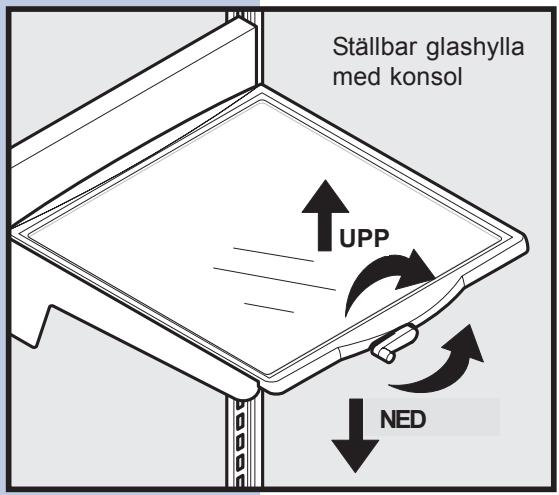

Ställbar glashylla med konsol UPP NED

LÅDOR

Kylskåpet innehåller olika förvaringslådor. Lådorna sitter i regel i fast läge längst ned i kylen.

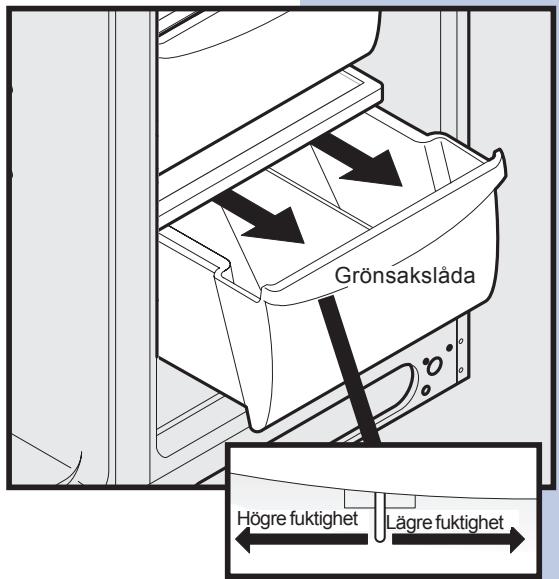

Grönsakslådor

Grönsakslådor är avsedda för förvaring av frukt, grönsaker och andra färskvaror. Innan du lägger in varor i grönsakslåda bör du:

• Tvätta varorna i rent vatten och avlägsna överflödigt vatten.
• Täcka över allt som har stark lukt eller hög fuktighet.

Grönsakslåda Högre fuktighet Lägre fuktighet

Grönsakslådornas fuktighetsreglering

Grönsakslådorna är försedda med skjutreglage för inställning av fuktigheten inne i lådan. Detta är till fördel för vissa grönsaker som håller sig längre i hög fuktighet.

OBS!

Bladgrönt håller sig längst om reglaget är inställt på hög fuktighet eller i läda utan fuktighetsreglage. Detta håller lufttilförseln nere och bevarar högsta möjliga fuktighet.

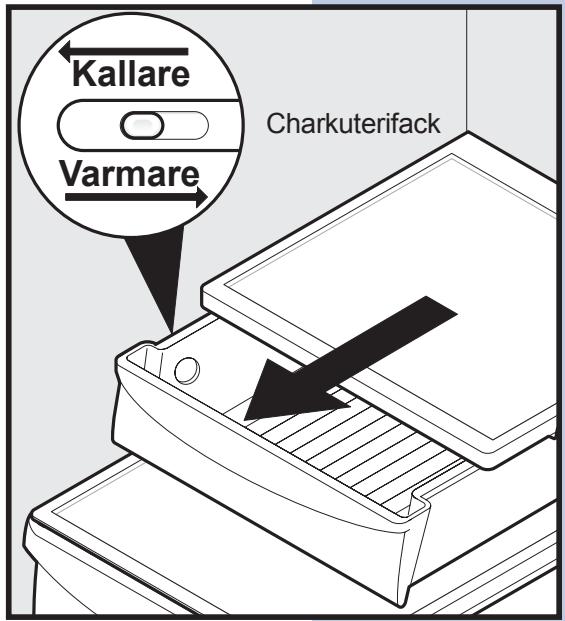

Charkuterifack

Vissa modeller är försedda med charkuterifack för korttidsförvaring av köttprodukter. Lådan har ett skjutreglage för inställning av temperaturen.

Kött som ska förvaras längre än två dygn bör frysas. Om lådan används till frukt eller grönsaker bör reglaget ställas in på högre temperatur så att innehållet inte fryser.

Kallare Varmare Charkuterifack

DÖRRAR

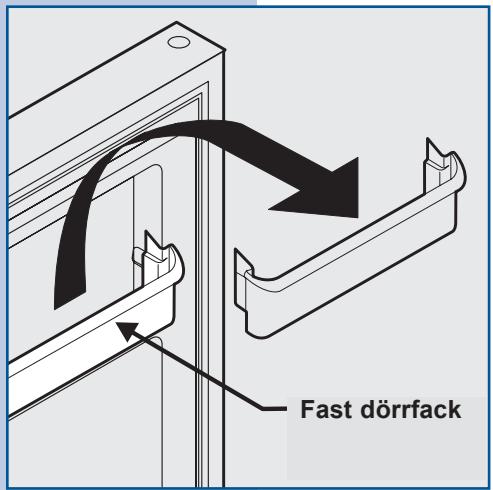

Fast dörrfack

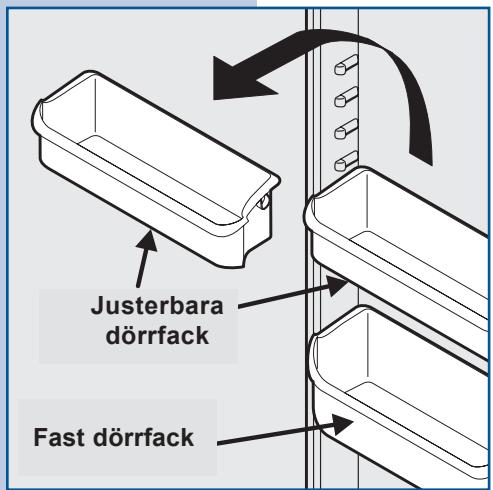

Justerbara dörrfack Fast dörrfack

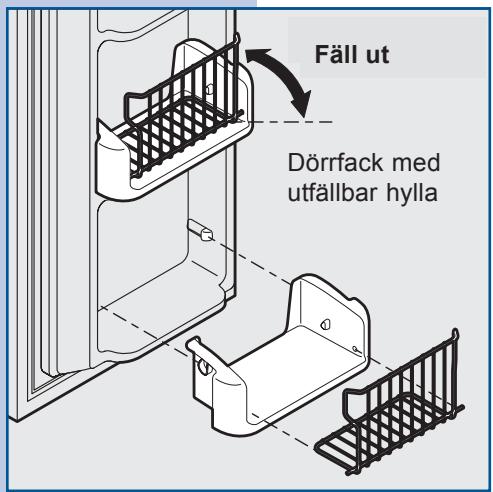

Fäll ut Dörrfack med utfällbar hylla

Dörrfack

Ett modulsystem med dörrfack används till frysens och kylens dörrar. Alla dörrfack är avtagbara för enkel rengöring. Vissa har fasta lägen medan andra kan justeras efter behov.

Dörrfacken är idealiska för glasburkar, flaskor, konserver och större läskedrycksbehållare. De ger även snabb åtkomst till varor som används ofta.

Placering av justerbart dörrfack:

1 Tag först ut all mat innan dörrfacket justeras.
2 Fatta stadigt tag med båda händerna och lyft facket uppåt.
3 Lyft ut facet.
4 Placera dörrfacket precis ovanför önskat läge.
5 Skjut ned facket på stödet till låst läge.

TILLBEHÖR

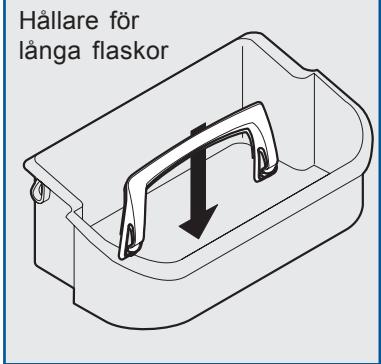

Hållare för långa flaskor

Flaskhållaren hindrar långa behållare i facket från att falla framåt när kylskåpets dörr öppnas eller stängs. Montera genom att snäppa fast hållarens ändor på fackets kant enligt bilden.

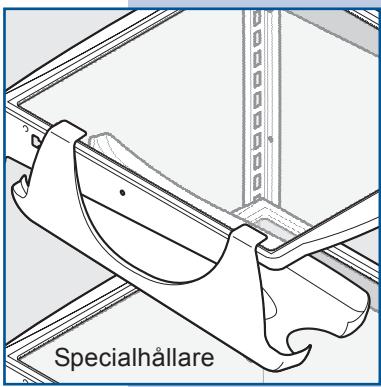

Specialhållare

Den sinnrika konstruktionen gör att du kan förvara sex ölburkar, en flaska vin, en tvåliters läskedrycksflaska eller en äggkartong i specialhållaren. Montera genom att skjuta in hållaren över vänsterkanten på valfri hylla enligt bilden.

Mejerifack

Använd mejerifacket överst i kylens dörr till korttidsförvaring av ost, bredbara produkter och smör. Mejerifacket, som är försett med uppfällbart lock, är speciellt avsett för denna typ av mat och håller högre temperatur än kylens öppna förvaringsytor.

FÖRSIKTIGHET

För att undvika fel i kylskåpets kontrollsystem får magneten som sitter bakom mejerifacket inte avlägsnas.

Burkhållare

Hållaren är en praktisk och säker förvaringsplats för upp till sex öl- eller läskedrycksburkar.

Glasshylla

Glasshyllan sitter ovanpå isdispenserns behållare och passar till såväl runda som fyrkantiga glasskartonger.

Hållare för långa flaskor

Burkhållare

ANVÄNDNING AV DISPENSERN

Den automatiska is- och vattendispensern är försedd med kontrollpanel, nisch för dricksglas samt två beröringskontakter för utmatning av is och vatten.

Kontrollpanelen är nödvändig för isdispensern men inte för vattendispensern. Kontrollpanelen har även funktioner för belysning, filterkontroll samt ökning av isproduktionen och infrysningsnivån.

Utmatning av is

Tryck ett av alternativen krossad is eller kuber på dispenserns kontrollpanel. Tryck upp ett dricksglas mot dispenserns beröringskontakt (så långt som möjligt för att fånga upp all is). Stoppa utmatningen genom att dra bort glaset från beröringskontakten.

Se detaljerad information om dispenserns styrfunktioner på nästa sida.

Utmatning av vatten

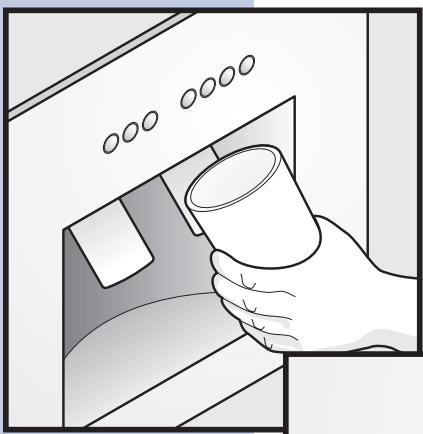

Tryck upp ett dricksglas mot vattendispenserns beröringskontakt.

Stoppa utmatningen genom att dra bort glaset från beröringskontakten.

Vattnet i dispensern är inte kallt. Mata först ut kross eller iskuber i glaset om du vill ha kallare vatten.

Spillbricka

Spillbrickan längst ned i dispensernischen samlar upp mindre spill och låter dem avdunsta. Spillbrickan är löstagbar för enkel rengöring.

OBS!

Häll inte överblivet vatten eller is i spillbrickan – den saknar avlopp.

DISPENSERS KONTROLLPANEL

Kuber knapp och indikatorlampa	Tryck på knappen för att få ut iskuber. Lampan lyser blått.Tryck upp glaset mot isdispenserns beröringskontakt. Håll upp glaset så att all is fångas upp.
Kross knapp och indikatorlampa	Tryck på knappen för att få ut iskuber. Lampan lyser blått.Tryck upp glaset mot isdispenserns beröringskontakt. Håll upp glaset så att all is fångas upp.
Belysning knapp och indikatorlampa	Tryck på knappen för att tända dispenserns belysning. Lampan lyser blått.Tryck på knappen igen för att släcka belysningen.Dispenserns belysning tänds även automatiskt vid uttag av vatten och/eller is.
Filterstatus knapp och indikatorlampa	Varje gång dispensern används anger lampan vattenfiltrets status men en av följande färger:Grönt Luftfiltret behöver inte bytas.Gult Ca 80 procent av luftfiltret har utnyttjats.Beställ nytt filter.Rött 100% av luftfiltret har utnyttjats.Byt filtret utan dröjsmål.Återställ filtrets status efter byte av vattenfilter genom att hållaFilterstatusknappen intryckt i 10-15 sekunder.
Lås knapp och indikatorlampa	Dispensern kan låsas för att hindra oönskat uttag.Lås genom att hålla knappen intryckt i 3-5 sekunder. Lampan lyser blått.Lås upp genom att hålla knappen intryckt i 3-5 sekunder tills lampan släcks.
Expressfrysning knapp och indikatorlampa	Håll knappen intryckt i 3-5 sekunder för att aktivera snabbare infrysning av mat (hålla maten fräsch). Lampan lyser blått.Håll knappen intryckt igen i 3-5 sekunder för att stänga av funktionen.
Express is knapp och indikatorlampa	Håll knappen intryckt i 3-5 sekunder för att öka isproduktionen vid fester och andra speciella tillfällen. Lampan lyser blått.Håll knappen intryckt igen i 3-5 sekunder för att stänga av funktionen.

Kylskåpets vattenledningssystem innehåller ett flertal slangar, ett avancerat vattenfilter, en antal fördelningsventiler samt en reservtank som säkerställer kontinuerlig försörjning till is- och vattendispensern. Systemet måste fyllas helt med vatten när det för första gången ansluts till extern vattenledning.

FÖRSIKTIGHET

Primning av vattenledningssystemet:

1 Börja fylla tanken genom att trycka och hålla upp ett dricksglas mot vattendispenserns beröringskontakt.
2 Håll kvar glaset i detta läge tills det kommer vatten ur dispensern. Det kan dröja ca 1½ minut.
3 Fortsätt att mata ut vatten i ca 3 minuter så att ev föroreningar spolas ut ur systemet och anslutningarna (med avbrott för tömning av glaset vid behov).

OBS!

Vattendispensern har en inbyggd funktion som stänger av vattenflödet efter 3 minuters kontinuerligt uttag. Släpp dispenserns beröringskontakt för att återställa avstängningsfunktionen.

FÖRSIKTIGHET

Dispensermotorn kan överbelastas och stanna om dispenserns beröringskontakt hålls intryckt längre än 4 minuter. Överbelastningsskyddet återställs automatiskt efter 3-4 minuter.

DRIFT OCH UNDERHÅLL AV ISDISPENSERN

Ismaskinen, islådan och dispenserns matningsmekanism sitter längst upp i frysen. Om kylskåpet installerats korrekt och fått kylas ned i flera timmar kan ismaskinen producera is inom 24 timmar. Den behöver ca 2 dygn för att fylla en hel islåda.

VIKTIGT

Ismaskinen är påslagen i fabriken och är driftklar så snart kylskåpet installerats. Ställ ismaskinens På/Av kontakt på Av om vattenledning inte kan anslutas. Annars bullrar ismaskinens fyllningsventil då den försöker arbeta utan vatten.

Användande av isdispensern efter Installationen

Innan isproduktionen startas för första gången är det viktigt att prima vattenledningssystemet enligt anvisningarna ovan. Luft i nya ledningar kan göra att ismaskinen kör tomt under 2-3 produktionscykler. Om systemet dessutom inte spolats rent kan de första iskuberna bli missfärgade eller smaka konstigt.

Ställa isdispensern På och Av

Isproduktionen regleras via ismaskinens På/Av kontakt. Ställ kontakten på "O" för att stoppa och "I" för att starta produktionen.

OBS!

Ismaskinen är även försedd med en inbyggd sensorarm av ståltråd som automatiskt stoppar isproduktionen när islådan är full. Stoppa inte ismaskinen manuellt med sensorarmen.

Tips om isdispensern

• Iskuber som lagrats för länge kan få en konstig smak. Töm islådan enligt anvisningarna på nästa sida.
• Skaka islådan då och då så att iskuberna inte fastnar i varandra.
• Stäng av ismaskinen med tryck på På/Av kontakten om kylskåpet inte är anslutet till vattenledning eller vattenledningen är avstängd.
• Om du behöver extra mycket is på en gång är det bäst att ta ut iskuberna direkt ur islådan.

• Följande ljud är normala när ismaskinen går:

• Motorljud
  • Is som ramlar ner i islådan
  • Vattenventil som öppnas eller stängs
  • Is som lossnar från brickan

• Rinnande vatten

• Stäng av ismaskinen vid rengöring av frysen och när du reser bort.

• Om du stänger av ismaskinen en längre tid bör du även stänga vattenledningsventilen.

⚠ FÖRSIKTIGHET

Kemikalier från felfungerande avhärdare kan skada ismaskinen. Om kylskåpets vattentillförsel avhärdas är det viktigt att avhärdaren hålls i gott skick.

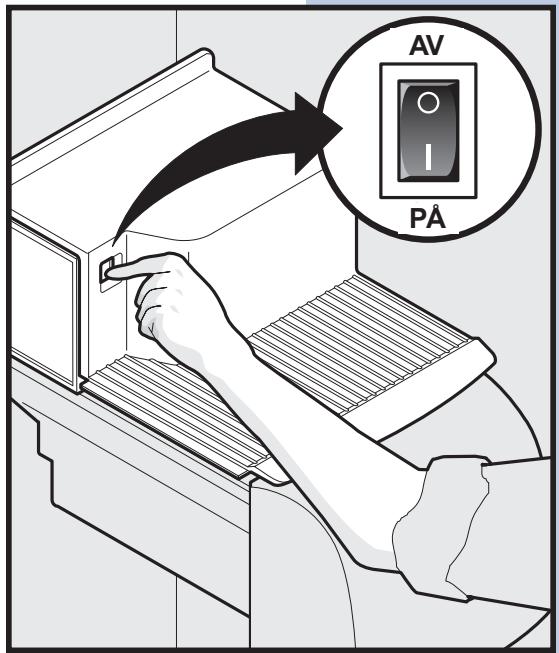

AV PÅ

Rengör ismaskinen och islådan regelbundet, speciellt före semester eller flyttning.

⚠ FÖRSIKTIGHET

Vid avtagning av islådan bör isrännan (under islådans framsida) inte användas som handtag. Isrännan kan ha skarpa kanter.

1 Stäng av isproduktionen med tryck på ismaskinens Av/På kontakt.
2 Tag ut islådan genom att lyfta uppåt/utåt.
3 Töm och rengör islådan noga med milt rengöringsmedel. Skölj med rent vatten. Använd inte starka eller frätande rengöringsmedel.
4 Låt islådan torka helt innan den sätts tillbaka i frysen.
5 Avlägsna isrester och rengör islådans hylla och rännan i frysens dörr.
6 Sätt tillbaka islådan. Starta om isproduktionen med tryck på Av/På kontakten.

Tag ut och töm islådan om:

• Kuberna i islådan smälter och fryser ihop vid längre strömavbrott (en timme eller mer) och blockerar dispensermekanismen.
• Isdispensern inte används ofta. Iskuberna fryser ihop i lådan och blockerar dispensermekanismen.

Tag ut islådan och skaka loss kuberna eller rengör enligt anvisningarna ovan. Försök aldrig bryta upp isen med ishacka eller annat vasst föremål. Islådan eller dispensermekanismen kan skadas.

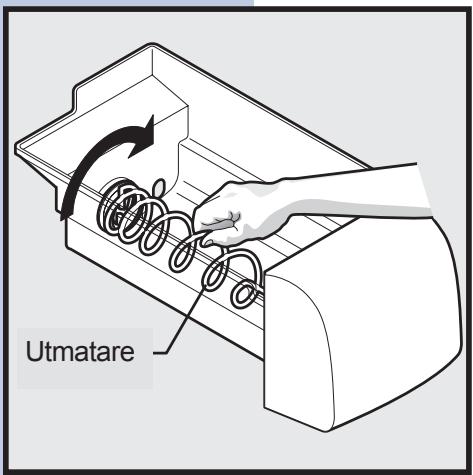

Utmatare

VIKTIGT

Undvik att rotera utmataren i islådan när lådan tas ut. Utmataren måste riktas in med drivmekanismen när lådan sätts tillbaka. Rikta in utmataren ett kvarts varv i taget tills islådan går in på rätt ställe om du oavsiktligt flyttat på utmataren.

LOKALISERING AV FILTREN

Kylskåpet är försett med separata vatten- och luftfiltreringssystem. Vattenfiltreringssystemet filtrerar allt dricksvatten som matas ut samt det vatten som används för att producera is. Luftfiltret avlägsnar lukter och föroreningar ur kylen.

Vattenfilter

Vattenfiltret sitter överst i kylen bredvid elektroniksystemets kontrollpanel. Se tidigare avsnitt i manualen för detaljerade anvisningar om byte av filtret.

Luftfilter

Luftfiltret sitter i det bakre högra hörnet högst upp i kylen. Se tidigare avsnitt i manualen för detaljerade anvisningar om byte av filtret.

Vattenfilter Luftfilter

BYTE AV LUFTFILTER

Generellt bör luftfiltret bytas var sjätte månad för att säkerställa optimal utfiltrering av lukt i kylskåpet. Intervallet kan modifieras beroende på den typ och kvantitet av mat som normalt förvaras i kylskåpet. Byt luftfiltret enligt följande:

1 Tryck på plastbubblan till vänster om luftfiltrets hållare och lossa fliken. Den gångjärnsförsedda underdelen öppnas.
2 Avlägsna och kassera det gamla filtret.
3 Packa upp det nya filtret och lägg det i hållarens gångjärnsförsedda underdel.
4 Tryck upp underdelen tills fliken snäpper in i låst läge.
5 Håll filtrets återställningsknapp på den elektroniska kontrollpanelen intryckt i 3 sekunder. När lampan Filtret OK tänds är statusfunktionen återställd.
6 Håll åter filtrets återställningsknapp intryckt i 3 sekunder för att deaktivera filterstatussystemet.

Tryck på fliken för att lossa filterhuset ① ② Luftfilter

OBS!

Den elektroniska kontrollpanelen längst upp i kylen innehåller funktioner för bevakning av luftfiltrets status. Se föregående avsnitt för mer information om dessa funktioner.

BYTE AV VATTENFILTER

Generellt bör vattenfiltret bytas var sjätte till nionde månad för att säkerställa optimal vattenkvalitet. Filtrets statuslampa på dispenserns kontrollpanel manar dig att byta filtret när 1 514 liter vatten flutit genom systemet.

Om kylskåpet inte har använts under längre tid (t ex i samband med flyttning) bör filtret bytas innan kylskåpet åter installeras.

OBS!

Is- och vattensystemet kan även användas utan filtrering om man installerar en förbikoppling i stället för vattenfiltrets patron. Kontakta Electrolux Kundtjänstcenter för beställning av förbikopplingen (komponent nr 240396701).

Mer om ditt avancerade vattenfilter

Is- och vattenfiltreringssystemen pure advantage™ och pure advantageplus är testade och certifierade av NSF International, ett nationellt erkänt och oberoende certifieringsorgan för säkerhet inom folkhälsan. Filtreringssystemet är testat och certifierat enligt ANSI/NSF-normerna 42 och 53. Se detaljerade specifikationer i databladet med prestanda som medföljer kylskåpet.

Systemet bör inte användas med vatten som kan vara mikrobiologiskt förorenat eller är av okänd kvalitet utan adekvat desinfektion före eller efter filtreringssystemet. NSFs test- och certifieringsresultat:

• Nominell kapacitet: 1 514 liter
• Nominell flödesvolym: 1,9 liter/minut
• Nominellt maximaltryck: 6,9 bar
• Maximal arbetstemperatur: 37,8°C

Byte av vattenfiltret:

Vattenledningen behöver inte stängas av när filtrets byts. Se till att torka upp mindre vattenmängder som eventuellt läcker ut i samband med filterbytet. Eftersom filterhusets botten är försett med två små avloppshål är det viktigt att ta ut all mat från den översta hyllan.

OBS!

O-ringarna på nytt vattenfilter är smorda. För att säkerställa att filtret sluter tätt får smörjmedlet inte avlägsnas.

1 Tryck på knappen och stäng Av ismaskinen (mer på sid 23 om avstängning av ismaskinen).
2 Tryck på filtrets utlösningsknapp till höger om patronen.
3 Skjut den gamla filterpatronen rakt ut ur huset och kassera.
4 Packa upp den nya filterpatronen och skjut försiktigt in den hela vägen till snäppanslutningen längst bak i filterhuset.
5 Tryck stadigt tills patronen snäpper in. I rätt läge ska filterpatronens framkant sitta i jämhöjd med filtrets utlösningsknapp.
6 Sätt På ismaskinen via startknappen (mer på sid 21 om påsättning av ismaskinen).
7 Tryck upp ett dricksglas mot vattendispensern och kontrollera att filterhuset inte läcker. Det är normalt med vattenstötar och fräsljud när luften trycks ut ur dispensersystemet.
8 Efter uttag av ett glas vatten bör man fortsätta att spola ur systemet i ca tre minuter.
9 Håll filterstatusknappen på is- och vattendispenserns kontrollpanel intryckt i 3 sekunder. Lampan blinkar rött, gult och grönt för att ange att filterstatus funktionen återställts.

Skjut ut ochtag av Filterpatron ③ ② Tryck på utlösningsknappen

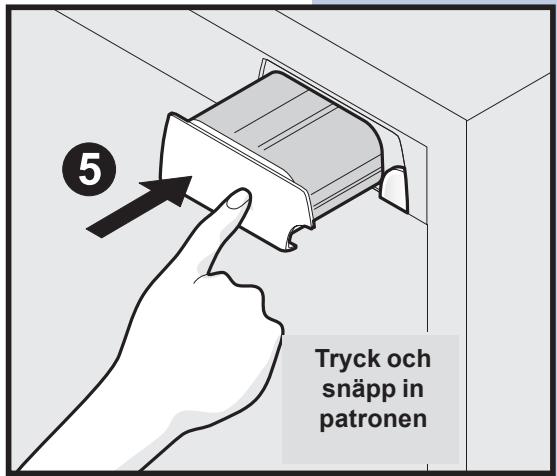

5 Tryck och snäpp in patronen

Matförvaring och energibesparing

FÖRVARINGSTIPS

Förvaring av färskvaror

• Håll kylen mellan 1,1°C och 4,4°C. Optimal temperatur är 2,8°C (se mer om temperaturinställning i tidigare avsnitt).
• Undvik trängsel på kylskåpets hyllor vilket minskar luftcirkulationen och leder till ojämn nedkylning.

Frukt och grönsaker

- Förvara frukt och grönsaker i grönsakslådorna där kvarhållen fuktighet bidrar till att varorna håller sig fräscha längre.

Kött

• Okokt kött och kyckling bör slås in väl för att undvika läckage och förorening av andra matvaror och utrymmen.
• Använd charkuterifacket till kortvarig förvaring. Kött som ska förvaras längre än två dygn bör frysas.

Förvaring av fryst mat

• Håll frysen vid -18°C eller kallare (se mer om temperaturinställning i tidigare avsnitt).
  • Frysen fungerar mer effektivt om den är minst 2/3 full.

Förpackning av mat för infrysning

• För att minska uttorkning och kvalitetsförlust bör man använda aluminiumfolie, frysfolie, fryspåsar eller lufttäta behållare. Tryck ut så mycket luft ur förpackningarna som möjligt och se till att de är väl tillslutna. Luft i förpackningen kan medföra att maten torkar ut, ändrar färg eller får en obehaglig smak (fryssmak).
• Täck färska charkuterivaror och kyckling med lämplig frysfolie innan du fryser in dem.
  • Frys aldrig om mat som har fått tina upp helt.

Inlastning i frysen

• Undvik att ställa in för mycket varm mat i frysen på en gång. Detta överbelastar frysen, gör infrysningen långsammare och kan höja temperaturen på frysta varor.
• Lämna utrymme mellan förpackningarna så att kalluften kan cirkulera fritt och infrysningen påskyndas.
• Undvik att förvara svårfrysta varor som glass eller apelsinjos på frysens dörrhyllor.

ENERGISPARTIPS

Installation

• Placera kylskåpet i rummets svalaste del. Undvik områden med direkt solljus, nära värmeledning eller element. Placera inte kylskåpet intill värmealstrande utrustning såsom spis, ugn eller diskmaskin. Om detta inte kan undvikas kan en trä- eller spånskiva eller ett extra lager isolering mellan de båda apparaterna hjälpa kylskåpet fungera mer effektivt.
• Niväjustera kylskåpet så att dörrarna sluter tätt.

Matförvaring

• Undvik trängsel på kylskåpets hyllor och blockering av kalluftsintag, vilket gör att kylskåpet går längre och använder mer energi.
• Täck över maten och se till att behållarna är torra innan de ställs in. Härigenom minskas ansamling av fukt inne i kylskåpet.
• Ordna maten i kylskåpet så att dörren behöver öppnas så lite som möjligt. Tag ut det du behöver på en gång och stäng dörren så snabbt som möjligt.

SAVE MONEY SAVE ENERGY

FÖRKLARING AV LJUD SOM KAN FÖREKOMMA

Ditt nya högeffektiva kylskåp kan alstra ljud som verkar ovanliga. Normalt anger sådana ljud att kylskåpet fungerar korrekt. Vissa material i golv, väggar och köksskåp kan göra ljuden mer märkbara.

OBS!

Energisparande skumplast i kylskåpet är inte ljudisolerande.

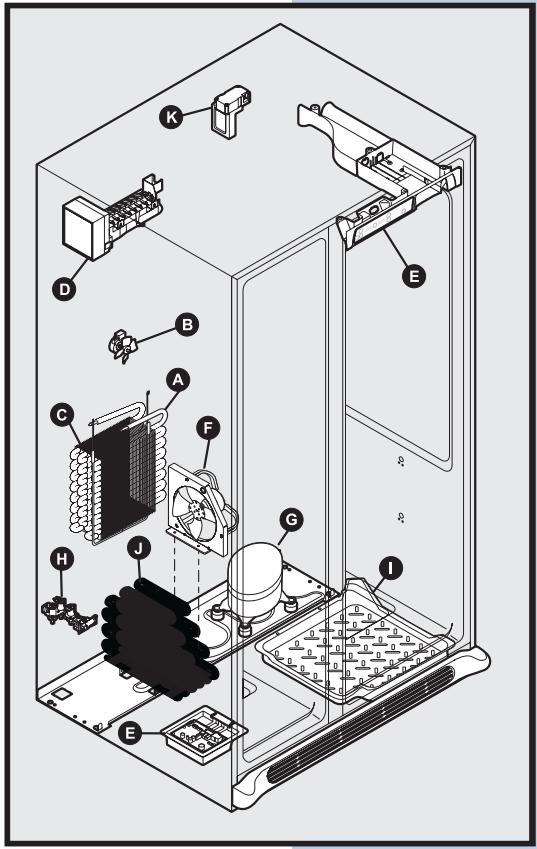

Nedanstående lista anger kylskåpets huvudkomponenter och ljud som kan alstras:

A Förångningskärl Köldmedel som flyter genom förångningskärlet kan alstra ett kokande eller gurglande ljud.
B Förångningskärlets fläkt Ljud kan uppstå när förångningskärlets fläkt driver luften genom kylskåpet.
C Avfrostningselement Under avfrostningscykeln kan vatten som droppar ner på avfrostningselementet ge upphov till vä sande eller fräsande ljud. Efter avfrostningen hörs ibland ett knäppande ljud.

VIKTIGT

Rödaktigt sken i lufthålen bak på frysen är normalt i samband med automatisk avfrostning.

D Isautomat När isen produceras kan man höra iskuberna falla ner i islådan.
E Termostater och automatisk avfrostning Dessa komponenter kan alstra ett snäppande eller klickande ljud i samband med aktivering/deaktivering av kylsystemet.
F Kylslingans fläkt Man kan höra luften drivas igenom kylslingan.

G Kompressor Moderna högeffektiva kompressorer går mycket snabbare än förr. Kompressorn kan alstra en hög surrande ton eller ett pulserande ljud.
H Vattenventil Alstrar ett surrande ljud varje gång den öppnas för att fylla ismaskinen.

I Smältvattenskål (ej avtagbar). Man kan höra vatten droppa ner i skålen i samband med avfrostning.

J Kylslinga Luftinblåsningen kan alstra ett svagt ljud.

K Spjällmotor Kan alstra svagt surrande ljud när den går.

Ett rent kylskåp ser snyggt ut och förhindrar dålig lukt. Torka upp spill omedelbart och rengör frysen och kylen minst två gånger om året. lakttag följande försiktighetsåtgärder i samband med rengöring:

• Använd aldrig skurkudde av metall, borste, frätande rengöringsmedel eller starkt alkaliska lösningar på någon yta.
• Diska inga löstagbara delar i diskmaskin.
• Dra alltid ut nätsladden ur vägguttaget före rengöring.

OBS!

Om du stänger av kylsystemet via termostaten fortsätter belysningen och övriga elektriska komponenter att fungera tills du drar ut nätsladden ur vägguttaget.

• Avlägsna självhäftande etiketter för hand. Använd inte rakblad eller annat vasst föremål som kan repa kylskåpets lackering.
• Avlägsna inte skylten med serienumret.

Se nästa sida i manualen beträffande underhåll och rengöring av kylskåpets olika delar.

FÖRSIKTIGHET

• Dra kylskåpet rakt ut när det ska flyttas. Om du vaggar kylskåpet i sidled kan golvet skadas. Se till att inte dra loss kylskåpet från vattenanslutningarna.
• Fuktiga föremål fastnar på kalla metallytor. Vidrör inte nedkylda ytor med våta eller fuktiga händer.

VIKTIGT

Om kylskåpet ska förvaras eller flyttas vid temperatur under fryspunkten är det viktigt att helt tappa av vattenledningssystemet. Underlåtenhet kan medföra vattenläckage när kylskåpet åter tas i bruk. Låt en tekniker utföra avtappningen.

UNDERHÅLLS- OCH RENGÖRINGSTIPS

Detalj	Rengöringsmedel	Tips och försiktighetsåtgärder
Interiör och dörrinsatser	Tvål och vattenBakpulver och vatten	Använd 2 matskedar bakpulver till 1 liter varmt vatten.Var noga med att vrida ur svampen/trasan innan du rengör kring termostater, glödlampor och elkomponenter.
Dörrlister	Tvål och vatten	Torka av listerna med en ren mjuk trasa.
Lådor och fack	Tvål och vatten	Rengör lådornas rännor och spår med mjuk trasa.Diska inga löstagbara delar (fack, lådor mm) i diskmaskin.
Glashyllor	Tvål och vattenGlasrengöringsmedelMilt spraymedel	Låt glasdetaljer uppnå rumstemperatur innan de sänks ned i varmt vatten.
Ventilationsgaller	Tvål och vattenMilt spraymedelDammsugare	Dammsug ventilationsgallrets framsida.Tag av ventilationsgallret.Dammsug baksidan och torka av med fuktig trasa eller svamp. Skölj och torka.
Exteriör och handtag	Tvål och vattenGlasrengöringsmedel utan slipverkan	Rengör inte handtag med kommersiellt rengöringsmedel, ammoniak eller alkohol.Rengör släta handtag med mjuk trasa.Använd inte torr trasa till rengöring av släta dörrar.
Exteriör och handtag (endast modeller med rostfritt stål)	Tvål och vattenAmmoniakRengöringsmedel för rostfritt stål	Rengör front och handtag av rostfritt stål med icke-frätande tvållösning och disktrasa. Skölj med rent vatten och mjuk trasa.Torka av svårlösliga fläckar med pappershandduk som fuktats med ammoniaklösning och skölj. Använd rengöringsmedel utan slipverkan för rostfritt stål. Finns att köpa i färghandeln och större varuhus. Följ alltid tillverkarens anvisningar.OBS: Rengör och torka alltid i fiberriktningen för att undvika repor.Tvätta av resten av skåpet med varmt vatten och mild tvållösning. Skölj väl och torka med ren mjuk trasa.

TIPS VID SEMESTER ELLER FLYTTNING

Tillfälle	Tips
Kort semester	Låt kylskåpet stå på om semestern varar 3 veckor eller mindre.Gör slut på alla färskvaror i kylen.Stäng av isautomaten och töm islådan även om du bara blir borta några dagar.
Längre semester	Tag ut all mat och is om du blir borta en månad eller längre.Stäng av kylsystemet och dra ur nätsladden.Stäng av isautomaten och stäng vattenledningsventilen.Rengör kylskåpet noga invändigt.Lämna båda dörrarna öppna för att förhindra lukt och mögel. Blockera om nödvändigt dörrarna i öppet läge.
Flyttning	Tag ut all mat och is.Lasta från sidan om du använder transportkärra.Ställ trissorna i högsta läge så att de inte skadas när kylskåpet skjuts eller flyttas.Skydda kylskåpet med filt e dyl så att lackeringen inte repas

BYTE AV GLÖDLAMPOR

Både frysen och kylen är försedda med glödlampor som ibland behöver bytas. Vissa lampor har skärmar som måste avlägsnas innan glödlampan kan bytas. Använd alltid specialglödlampor som är avsedda för kylskåpsbelysning.

Byte av glödlampa:

Skruv Skärm Kylens belysning sitter bakom kontrollpanelen

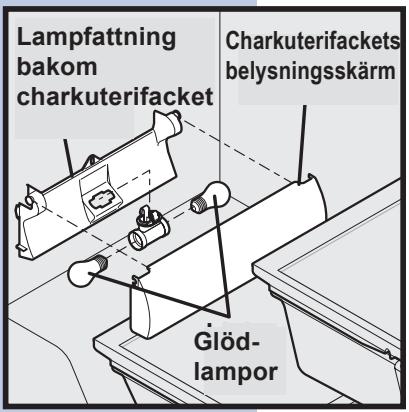

Lampfattning bakom charkuterifacket Charkuterifackets belysningsskärm Glödlampor

FÖRSIKTIGHET

Använd skyddshandskar vid byte av glödlampa för att undvika skärsår.

1 Dra ur kylskåpets nätsladd.
2 Använd skyddshandskar – det händer att glödlampor går sönder.
3 Tag av belysningsskärmen om nödvändigt.
4 Skruva ur och ersätt utbränd lampa med specialglödlampa av samma typ och styrka.
5 Sätt i förekommande fall tillbaka belysningsskärmen.
6 Koppla in kylskåpets nätsladd.

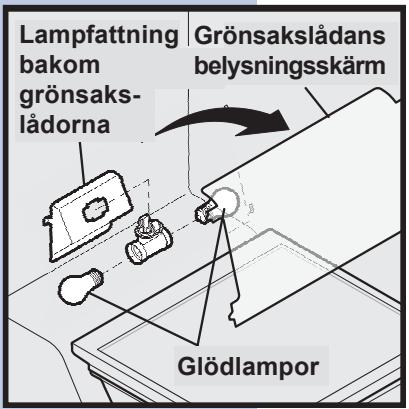

Lampfattning bakom grönsaks- lådorna Grönsakslådans belysningsskärm Glödlampor

Glödlampa Lampfattningtill höger bakom islådan Skärm

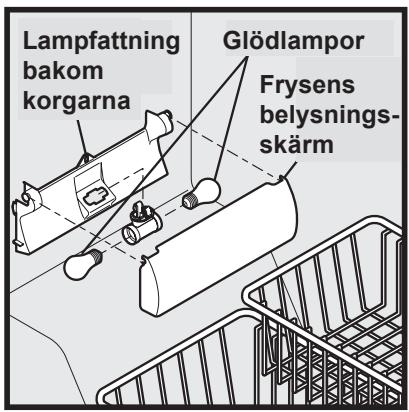

Lampfattning bakom korgarna Glödlampor Frysens belysnings- skärm

INNAN DU RINGER...

Om du har problem med kylskåpet eller lägger märke till beteende eller tillstånd som du inte förstår dig på kan du i stället för att ringa reparatören ofta finna svaret i följande avsnitt. Med början i nedanstående tabell behandlar avsnittet vanliga problem, orsaker och förslag till lösningar.

Kylskåpets funktion

Problem	Orsak	Åtgård
Kompressorn går inte.	Kylsystemet är frånslaget.Kylskåpet avfrostas.Stickproppen är urtagen.Det har gått en propp elleröverspänningskyddet har löst ut.Strömavbrott.	Sätt på kylsystemet. Se tidigare avsnitt betrPå/Avknappens placering.Normalt i kylskåp med helautomatisk avfrostning.Avfrostningscykeln återkommer periodvis ochvarar ca 30 minuter.Se till att stickproppen är ordentligt insatt ivägguttaget.Kontrollera/ersätt säkringen. Återställöverspänningskyddet.Se om hemmets belysning fungerar. Ring elverket.
Kylskåpet går för ofta ellerför länge.	Varmt rum eller varm väderlek.Kylskåpet har nyligen varit strömlösten stundIsautomaten går.Dörrarna öppna för ofta/för länge.Kylens/frysens dörr på glänt.Frysens termostat för lågt inställd(termostaten sitter i kylen).Kylens/frysens list smutsig, sliten,sprucken eller felmonterad.	Kylskåpet går normalt längre under sådanaförhållanden.Det tar 8-12 timmar för hela kylskåpet att kylasned.Ismaskinen gör att kylskåpet går något längre.Kylskåpet går längre om varm luft kommer in.Öppna inte dörrarna i onödan.Se till att kylskåpet står jämnt och att mat ellerbehållare inte står i vägen för dörren. SeproblemavsnittetÖppning/stängning av dörraroch lådor.Ställ frysens termostat på varmare temperatur tillslämplig kylskåpstemperatur uppnåtts. Låttemperaturen stabiliseras i 24 timmar.Rengör eller byt ut listen. Läckande dörrlist gör attkylskåpet måste gå längre för att hålla önskadtemperatur.
Kompressorn går inte.	Det elektroniska kontrollsystemet håller kylskåpets temperatur påkonstant nivå.	Detta är normalt. Kylskåpet går av och till för athålla temperaturen konstant.
Digital termostat blinkar.	Det elektroniska kontrollsystemet harupptäckt ett funktionsfel.	Ring Electrolux reparatör som kan tolka evbudskap och sifferkoder som blinkar på de digitaladisplayerna.

Kylskåpet för kallt

Problem	Orsak	Åtgård
Frysen är för kall.Kylens temperatur är bra.	För låg temperatur inställd i frysen.	Ställ frysens termostat på högre temperatur. Låt temperaturen stabiliseras i 24 timmar.
Kylen är för kall.Frysens temperatur är bra.	För låg temperatur inställd i kylen.	Ställ kylens termostat på högre temperatur. Låt temperaturen stabiliseras i 24 timmar.
Maten fryser i lådorna.	För låg temperatur inställd i kylen.	Se ovanstående lösning.
Mat i charkuterifacket fryser (vissa modeller).	För låg temperatur inställd i charkuterifacket.	Ställ charkuterifackets termostat på högre temperatur. Kött bör förvaras vid strax under 0^ för bästa hållbarhet utan infrysning. Iskristaller bildas normalt pga köttets fuktighet.

Kylskåpet för varmt

Problem	Orsak	Åtgärd
Frysen/kylen är för varm.	Dörr öppen för ofta eller för länge.Dörr på glänt.	Varm luft kommer in i kylskåpet när dörren öppnas.Öppna inte dörrarna i onödan.Se problemavsnittet Öppning/stängning av dörrar och lådor.
Frysen är för varm.Kylens temperatur är bra.	För hög temperatur inställd i frysen.	Ställ frysens termostat på lägre temperatur. Låt temperaturen stabiliseras i 24 timmar.
Kylen är för varm. Frysens temperatur är bra.	För hög temperatur inställd i kylen.	Ställ kylens termostat på lägre temperatur. Låt temperaturen stabiliseras i 24 timmar.
Charkuterifacket är för varmt (vissa modeller).	För hög temperatur inställd i charkuterifacket.	Ställ charkuterifackets termostat på lägre temperatur.

Vatten/fukt/isbildning inne i kylskåpet

Problem	Orsak	Åtgård
Fukt ansamlas på kylskåpets innerväggar.	Varm och fuktig väderlek.Dörr på glänt.Dörr öppen för ofta eller för länge.Öppna matbehållare.	Isbildning och intern svettning tilltar.Se problemavsnittet Öppning/stängning av dörrar och lådor.Öppna inte dörrarna i onödan.Håll behållarna tillslutna.
Vatten ansamlas på undersidan till lådornas lock.	Grönsaker innehåller och avger fuktighet.	Fukt förekommer ofta på lockets undersida.Ställ in hygrostaten (vissa modeller) på lägre fuktighet.
Vatten ansamlas i botten på lådorna.	Tvättvatten från frukt och grönsaker rinner av i lådan.	Torka varorna innan de läggs i lådan. Vatten i botten på lådan förekommer normalt.

Vatten/fukt/isbildning utanpå kylskåpet

Problem	Orsak	Åtgård
Fukt ansamlas på kylskåpets utsida eller mellan dörrarna.	Fuktig väderlek.Dörr på glänt, vilket gör att kall luft från kylskåpet kommer i kontakt med varm luft utanför.	Detta är normalt vid fuktig väderlek. När vädret blir torrare bör fukten försvinna.Se problemavsnittet Öppning/stängning av dörrar och lådor.

Isautomaten

Problem	Orsak	Åtgård
Ismaskinen producerar ingen is.	· Ismaskinens strömbrytare är Av.· Vattenledningen är inte ansluten till kylskåpet.· Hemmets vattenledning avstängd.· Frysen är inte tillräckligt kall.· Kallvattenledningens ventil är igensatt eller blockerad av främmande föremål. Ev kan hål som stansats i vattenledningen av självstansande ventil inte räcka till för vattenflödet.· Kontrollera att vattendispensern matar ut vatten.· Vattenfiltret sitter fel.	· Slå på strömbrytaren.· Anslut vattenledningen (se Installationsanvisningarna).· Öppna hemmets vattenledningsventil.· Se problemavsnittetKylskåpetförvarmt.· Stäng av hemmets vattenledning. Tag ut ventilen och kontrollera att den inte är självstansande. Rengör ventilen och ersätt om nödvändigt.· Ingen utmatning betyder att is- och vattenfiltrets patron är igensatt eller blockerad och måste bytas.· Tryck stadigt tills vattenfiltret snäpper in.
Ismaskinen producerar otillräckligt med is.	· Ismaskinen producerar mindre is än förväntat.· Frysen är inte tillräckligt kall.· Hemmets vattenledningsventil är inte helt öppen.· Se efter om vattendispensern matar ut långsammare än vanligt.	· Ismaskinen bör producera ca 1,8-2,2 kg is per dygn. Express is bör ge upp till 2,7 kg is per dygn.· Se problemavsnittetKylskåpetförvarmt.· Öppna vattenledningsventilen.· Ersätt om så är fallet is- och vattenfiltrets patron.
Ismaskinen går oavbrutet.	· Ismaskinens sensorarm hålls nere av något föremål i frysen.	· Flytta föremålet och frigör sensorarmen. Avlägsna iskuber som frusit fast på sensorarmen.
Ismaskinen separerar inte iskuberna.	· Iskuber tas ut för sällan.· Iskuberna är ihåliga eller mindre än vanligt.	· Tag ut och skaka islådan så att kuberna separeras.· Eventuellt är is- och vattenfiltrets patron igensatt. Ersätt filterpatronen.
Isen luktar/smakar illa.	· Isen har fått lukt eller smak av stark mat som förvaras i kylen/frysen.· Vattnet till ismaskinen har dålig smak eller lukt.· Is tas ut för sällan.	· Täck över maten ordentligt. Kassera gammal is. Ismaskinen producerar ny.· Installera filter i vattenledningen. Kontakta vattenbehandlingsföretag.· Kassera gammal is.

Isdispensern

Problem	Orsak	Åtgård
Dispensern matar inte ut is.	Vattenledningen är inte ansluten.Islådan tom.Frysen är inte tillräckligt kall.Hemmets vattenledning avstängd.Frysens dörr öppen.Isdispenserns beröringskontakt har hållits intryckt mer än 4-5 minuter.	Anslut vattenledningen.Isdispensern bör fungera så snart den första issatsen faller ner i lådan.Ställ in kallare temperatur i frysen så att iskuber kan produceras. Isdispensern bör fungera när den första issatsen producerats.Öppna vattenledningsventilen. Det tar en viss tid innan isen produceras. När isen är färdig bör dispensern fungera.Se till att frysens dörr är stängd.Motorn är överbelastad. Överbelastningsskyddet återställs efter ca 3 minuter och isen kan då matas ut.
Isdispensern blockerad.	Isen smälter och fryser fast kring utmataren om den används sällan, temperaturen varierar och/eller strömavbrott inträffar.Iskuber har fastnat mellan ismaskinen och islådans baksida.Sammanfrysta iskuber.Iskuberna är ihåliga eller mindre än vanligt.	Tag ut islådan. Låt den tina och töm ut innehållet. Rengör och torka islådan och sätt den tillbaka i korrekt läge. Dispensern bör fungera när ny is producerats.Avlägsna iskuber som blockerar dispensern.Använd dispensern ofta så att iskuberna inte fryser fast.Is- och vattendispenserns patron kan vara igensatt. Byt ut patronen. Dispensersystemet fungerar bäst vid vattentryck på 1,4-6,9 bar. Om brunnsvatten används bör trycket ligga inom detta område.

Vattendispensern

Problem	Orsak	Åtgård
Dispensern matar inte ut vatten.	Vattenledningen är inte ansluten.Hemmets vattenledning avstängd.Frysens dörr öppen.Is- och vattenfiltrets patron igensatt.Främre filtret (om sådant finnes) är inte helt insatt.	Anslut vattenledningen.Öppna vattenledningsventilen. Se problemavsnittet Ismaskinen producerar ingen is.Se till att frysens dörr är stängd.Byt ut patronen.Tryck in filtret tills det “klickar”. Filtret ska sitta jämnt med skåpet.
Vattnet smakar/luktarkonstigt.	Vattnet har legat i tanken för länge.Kylskåpet är inte korrekt anslutet till kallvattenledningen.Rör som används i hemmets vattenledning eller vid installationen kan påverka vattnets smak och lukt.Vattnet har en hög mineralhalt.	Mata ut och kassera 10-12 glas vatten för att få cirkulation på vattnet och skölja ur tanken helt.Anslut kylskåpet till den kallvattenledning som försörjer köket med vatten.Använd kopparrör till vattenanslutningarna för bästa resultat.Rådgör med vattenledningsverket.
Extremt lågt vattentryck.	Bryt- och påkopplingstrycket för lågt (gäller brunnar).System med omvänd osmos i återkopplingsfas.	Ordna så att bryt- och påkopplingstrycket i vattenpumpsystemet ställs in högre (gäller brunnar).Det är normalt att trycket i system med omvänd osmos är under 1,4 bar i återkopplingsfas.

Lukt i kylskåpet

Problem	Orsak	Åtgård
Interiören smutsig.	• Interiören behöver rengöras. Starkt luktande mat i kylskåpet.	• Se Underhålls- och rengöringstips. Täck över maten ordentligt.

Öppning/stängning av dörrar och lädor

Problem	Orsak	Åtgård
Dörr/ar går inte att stänga.	Dörren har slagits igen för hårt så att den andra dörren öppnats en aning.Kylskåpet står ojämnt och gungar på golvet när man trycker mot det.Kylskåpet står emot vägg eller möbel.	Stäng båda dörrarna försiktigt.Se till att golvytan är jämn och solid och kraftig nog att bära upp kylskåpet. Kontakta byggnadssnickare om golvet sviktar eller lutar.Se till att golvytan är jämn och solid och kraftig nog att bära upp kylskåpet. Kontakta byggnadssnickare om golvet sviktar eller lutar.
Låda svår att dra ut.	Mat i lådan berör hyllan ovanför.Lådans glidspår smutsiga.	Lägg mindre mat i lådan.Rengör läda, rännor och glidspår. Se Underhålls- och rengöringstips.

Släckt glödlampa

Problem	Orsak	Åtgård
Släckt glödlampa.	Glödlampan utbränd.Frysens strömbrytare har fastnat.Kylskåpet strömlöst.Kontrollsystemet har kopplat ur belysningen därför att magneten bakom mejerifacket (i kylens dörr) har avlägsnats.Kontrollsystemet har kopplat ur belysningen därför att en eller båda dörrarna stätt öppna för länge.	SeByte av glödlampor i avsnittet Underhåll och rengöring.Frigör strömbrytaren som sitter inne i frysen.Se problemavsnittetKylskåpets funktion.Sätt tillbaka magneten.Stäng och öppna dörrarna för att aktivera belysningen.

Bredvidstående kyl/frysskåp

Bredvidstående kyl/frysskåp

Bredvidstående kyl/frysskåp
