BRUKSANVISNING EUC05002W AEG-ELECTROLUX

electrolux 3 Välkommen till Electrolux värld Tack för att du har valt en förstklassig produkt från Electrolux, vilken vi hoppas skall ge dig mycket nöje i framtiden.Electrolux ambition är att erbjuda ett brett sortiment av produkter som kan göra livet enklare.Du hittar några exempel på omslaget till denna bruksanvisning.Avsätt några minuter till att läsa denna bruksanvisning så att du kan utnyttja fördelarna med din nya produkt.Vi lovar att den kommer att vara överlägset användarvänlig. Lycka till! 4 electrolux

Innan installation och användning av skåpet läs noggrannt igenom bruksanvisningen. Den innehåller säkerhetsåtgärder, tips, information och uppslag. Om kylskåpet används enligt instruktionerna kommer det att fungera som det ska och vara till största belåtenhet. The symbols below help you to find things more easily: Säkerhetsåtgärder Denna symbol upplyser dig om varningsord och information gällande ditt skåp. Tips och användbar information. Miljö-information. Symbol för uppslag Vid denna symbol hittar ni uppslag om förvaring av matvaror. Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning eloch elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

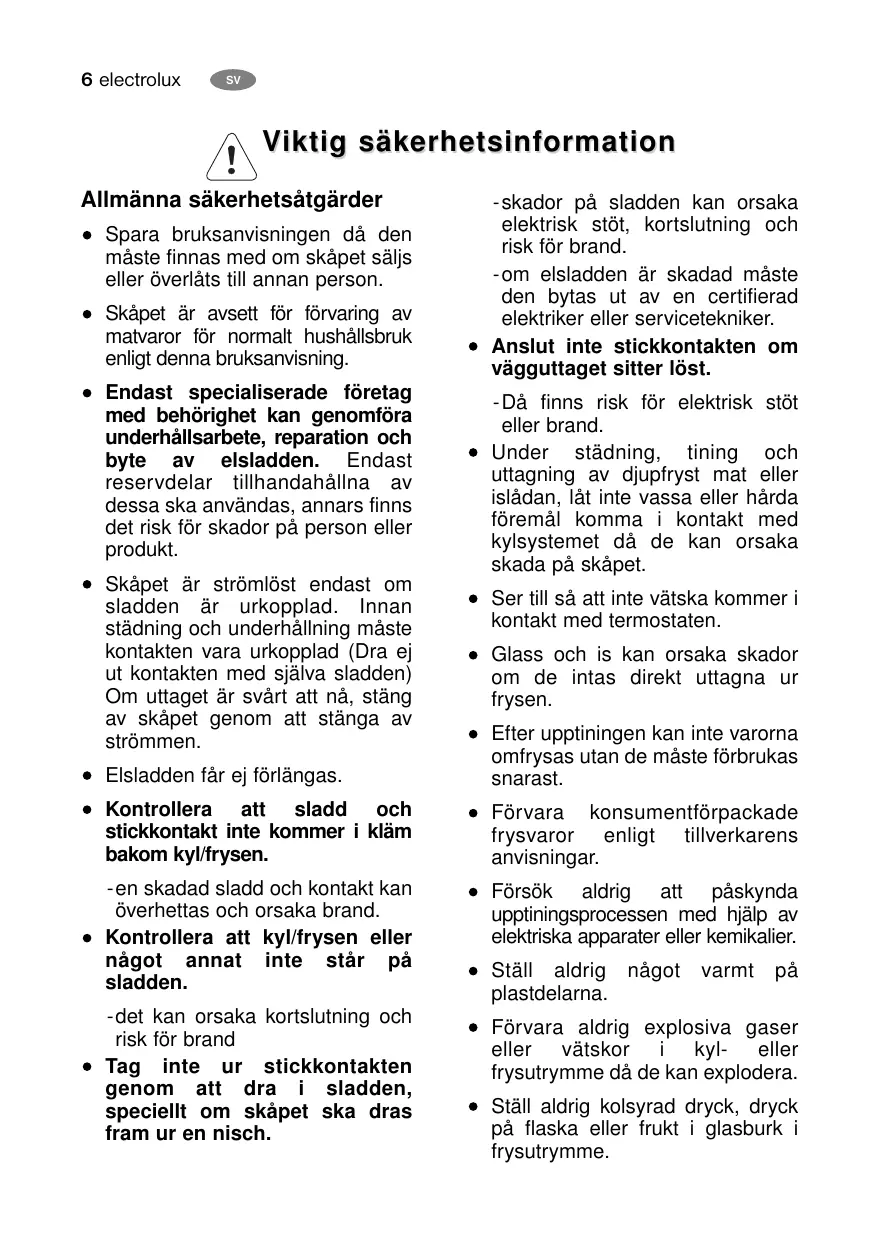

V iktig säk er he tsinf or mation Allmänna säkerhetsåtgärder Spara bruksanvisningen då den måste finnas med om skåpet säljs eller överlåts till annan person. Skåpet är avsett för förvaring av matvaror för normalt hushållsbruk enligt denna bruksanvisning. Endast specialiserade företag med behörighet kan genomföra underhållsarbete, reparation och byte av elsladden. Endast reservdelar tillhandahållna av dessa ska användas, annars finns det risk för skador på person eller produkt. Skåpet är strömlöst endast om sladden är urkopplad. Innan städning och underhållning måste kontakten vara urkopplad (Dra ej ut kontakten med själva sladden) Om uttaget är svårt att nå, stäng av skåpet genom att stänga av strömmen. -skador på sladden kan orsaka elektrisk stöt, kortslutning och risk för brand. -om elsladden är skadad måste den bytas ut av en certifierad elektriker eller servicetekniker. Anslut inte stickkontakten om vägguttaget sitter löst. -Då finns risk för elektrisk stöt eller brand. Under städning, tining och uttagning av djupfryst mat eller islådan, låt inte vassa eller hårda föremål komma i kontakt med kylsystemet då de kan orsaka skada på skåpet. Ser till så att inte vätska kommer i kontakt med termostaten. Glass och is kan orsaka skador om de intas direkt uttagna ur frysen. Elsladden får ej förlängas. Efter upptiningen kan inte varorna omfrysas utan de måste förbrukas snarast. Kontrollera att sladd och stickkontakt inte kommer i kläm bakom kyl/frysen. Förvara konsumentförpackade frysvaror enligt tillverkarens anvisningar. -en skadad sladd och kontakt kan överhettas och orsaka brand. Kontrollera att kyl/frysen eller något annat inte står på sladden. Försök aldrig att påskynda upptiningsprocessen med hjälp av elektriska apparater eller kemikalier. -det kan orsaka kortslutning och risk för brand Tag inte ur stickkontakten genom att dra i sladden, speciellt om skåpet ska dras fram ur en nisch. Ställ aldrig något plastdelarna. varmt

Förvara aldrig explosiva gaser eller vätskor i kyl- eller frysutrymme då de kan explodera. Ställ aldrig kolsyrad dryck, dryck på flaska eller frukt i glasburk i frysutrymme.

Åtgärder för barns säkerhet Låt aldrig barn leka med skåpets emballage. Plast kan orsaka kvävning. Vuxna ska hantera skåpet. Låt ej barn leka med det eller dess reglage. Vid kassering av skåpet, stäng av skåpet och dra ut stickkontakten, klipp av anslutningssladden (så nära skåpet som möjligt) och avlägsna dörren. Därigenom undviks att lekande barn kan låsa in sig i skåpet (risk för kvävning) eller kan råka ut för andra livsfarliga situiationer. Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt eller begränsad fysisk, sensorisk eller mental förmåga, eller av personer i avsaknad av erforderliga kunskaper, såvida inte apparaten brukas under överinseende av en ansvarig vuxen person eller efter instruktioner från densamma. Säkerhets åtgärder för installation Placera skåpet mot vägg för att förebygga risken för beröring av varma delarna (kompressor, kondensator) och därmed undviks eventuella brännskador. Vid flyttning av skåpet, se till att kontakten är urtagen. Vid placering av skåpet se till att inte den står på sladden. electrolux 7 Se till att det finnas tillräckligt med luftcirkulation runt om skåpet. Underlåtenhet kan leda till överhettning. Följ installationsinstruktioner för lämplig ventilation. Om skåpet inte ska placeras på golvnivå, förse den med lämplig monterings utrustning. Se kapitel "Montering". Säkerhetsföreskrifter för Isobutan Köldmedlet i skåpet är isobutan (R 600a) Luftcirkulationen runt skåpet ska vara god och luftkanalerna under och bakom ska vara fria och oblockerade. Låt inte vassa föremål komma i kontakt med kylsystemet bakom och inuti skåpet. Punkteras kylsystemet förstörs skåp och matvaror. Använd inte andra mekaniska isskrapor eller andra hjälpmedel för att påskynda avfrostningen än vad tillverkaren rekommenderar. Använd inga elektriska apparater i skåpet förutom som tillverkaren rekommenderar. För din egen säkerhet och egendom till att bruksanvisningen alltid finns till hands. Tillverkarna är ej ansvariga för skador som åstadkommits genom försummelse. 8 electrolux

Ins tr uktion f ör an v ändar en Allmän information Skåpets officiella benämning är frys avsedd för normalt hushållsbruk. Enligt dess beskrivning är den avsedd för att rymma en begränsad mängd frysta och djupfrysta varor och för is-framställning.Skåpet uppfyller standardkraven mellan olika temperaturnivåer enligt klimatklassificering. Bokstavssymbolen för klimatnivå finns angiven på typskylt. sedan återställs den när den uppnått nödvändig temperatur. Inställning av termostaten görs med vridning. Om man vrider vredet medurs blir kylan mer intensiv. Om termostatvredet vrids enligt illustration till läge „NORMAL” kan en temperatur på -18 °C eller lägre uppnås. Termostaten stängs av genom att stänga av kompressorn (läge „STOP”). Hantering av skåpet Att starta skåpet Anslut stickkontakten till vägguttaget. Vrid termostatvredet till läge „SUPER” enligt illustration och låt den stå på i minst 4 timmar. Ställ sedan om termostatvredet till läge „NORMAL”. Nu är skåpet klart för lagring av frysta och djupfrysta varor. Temperaturen i kylskåpet påverkas inte bara av termostatens position utan också omgivande temperatur, antal gånger dörren öppnas och mängden av mat nyinställd i frysen osv. Vid max-inställning, läge „5” då minskad temperatur krävs p ga t ex värmebölja kan kompressorn vara i drift oavbrutet. Detta skadar inte skåpet. Att kontrollera temperaturinställning Termostatisk reglering avbryter skåpets gång automatiskt under lång eller kort tid beroende på inställning Infrysning Infrysning av varor görs alltid i frysfacket efter lämplig förberedning. Vrid termostatvredet till läge „SUPER” fyra (4) timmar innan

infrysning av en mindre mängd mat och ungerfär 24 timmar innan en större mängd mat. Då arbetar kompressorn oavbrutet för att uppnå nödvändig temperatur för infrysning. Lägg in varorna som ska frysas in och sätt igång skåpet enligt anvisning i ungefär 24 timmar. Återställ därefter termostatvredet till läge „NORMAL”. Förvaring electrolux 9 Kontrollera gärna dagligen att skåpet fungerar ordentligt, så att eventuella fel upptäcks i god tid för att undvika att mat förstörs. Tips och uppslag Detta kapitel innehåller praktiska tips och uppslag om användning av skåpet för att uppnå maximalt energibesparande, det finns också miljöinformation om skåpet. Energibesparande Det är praktiskt att lägga tillbaka frysta varor i förvaringskorgarna efter att infrysningsprocessen har avslutats så att det finns plats i frysfacken för flera infrysningar. Undvik att placera skåpet på en solig plats eller i närheten av någonting som utstrålar värme. Mellanliggande infrysningar försämrar inte redan lagrade varor. Se till att kondensator och kompressor får tillräckligt ventilation. Täck ej över delarna där ventilationsgallret sitter. Hur man gör iskuber Fyll den medföljande islådan med vatten och ställ in den i frysfacket. Att blöta undersidan innan kan ge en snabbare infrysningstid. Färdigfrysta iskuber kan lättast tas ur islådan under rinnande vatten och med ett lätt slag eller vridning. Användbara råd och tips Efter att ha öppnat och stängt frysens dörr kommer vakuumet att öka p ga den låga temperaturen. Vänta därför 2-3 minuter om du vill öppna dörren igen, så att trycket hinner stabiliseras. Se till att kontrollera via termostatvredet att temperaturen ej understiger -18 °C, då en lägre temperatur kan förstöra frysta varor. Slå in alla varor i täta förpackningar så undviks onödig frostbildning. Se till att matvaror som ställs in i frysen inte kommer i kontakt med den redan frysta maten. Öppna inte skåpet onödigt länge eller ofta. Varm mat ska ha rumstemperatur innan den ställs in i skåpet. Håll kondensatorn ren. Skrotning ochåtervinning Kontakta Elkretsen eller återförsäljaren för att få reda på var du kan lämna produkten för skrotning och återvinning. Du kan också gå in på www.el-kretsen.se för att reda närmaste inlämningsställe. 10 electrolux

När det gäller kyl- och frysprodukter skall du kontakta din kommun för att få reda var du kan lämna in produkten för skrotning och återvinning. Material som använts i skåpet markerade med symbol är återvinningsbart. Underhåll Avfrostning Fuktbildning i kylutrymmet i form av frost och is är normalt vid användning av skåpet. Tjock frost och is har en isolerande effekt som kan reducera avkylnings effektiviteten då temperaturen stiger och den kräver mer energi. Efter bortaggning av fryshylla är det möjligt att skrapa bort en mindre mängd frost och is med bifogad isskrapa. Brickan på illustrationen är ej en av skåpets tillbehör. När islagret är så tjockt att det går inte att skrapa bort är det dags för avfrostning.Hur ofta det nödvändigt beror på hur skåpet används. Hur man frostar av skåpet: 4-5 timmar innan avfrostningen, vrid termostatvredet till läge „SUPER” för att de lagrade varorna ska kunna kylas väl. Bryt strömmen till skåpet. Ta ut varorna, lägg isolerande material runt dem, lägg dem i en korg. Ställ dem på en sval plats under avfrostning eller i ett kyl/frysutrymme i ett annat skåp. Låt dörren stå öppen. Torka bort smältvatten som samlas i den praktiskt utformade avrinningskanalen i botten på skåpet. Torka då och då med en trasa eller en svamp i riktningen mot sidorna. Ställa ett tillräckligt högt kärl framför skåpet som avfrostningsvattnet kan rinner ner i. Efter avfrostningen, torka de våta ytorna. Sätt i stickkontakten i väggen. Ställ tillbaka maten.

electrolux 11 Regelbunden rengöring Felsökning Det är praktiskt att rengöra insidan av skåpet samtidigt med avfrostning. Under skåpets gång kan små men besvärliga problem dyka upp, som ej behöver åtgärdas av en tekniker. I nästa kapitel finns information om olika fel för att undvika onödiga kostnader för reparation. Rengöringsmedel för hushåll eller tvål får ej användas. Efter att ha stängt av elen, tvätta av skåpet med ljummet vatten. Rengör dörrens packning med rent vatten. Efter tvättning, anslut stickkontakten till vägguttaget. Damm och smuts som samlas bakom skåpet och kondensator bör torkas av två gånger om året. Om skåpet inte används Om skåpet inte ska användas under en längre tid följ dessa råd: Stäng av skåpet och dra ur stickkontakten ur vägguttaget alt skruva ur säkringen. Ta ut varorna ur skåpet. Avfrosta och rengör som i tidigare anvisningar. Lämna skåpet öppet för att undvika instängd luft. Fäst uppmärksamhet på att skåpet kan låta något under gång (kompressor, och cirkulations ljud). Det är inget fel, bara skåpets normala gång. Fäst uppmärksamhet på att skåpet fungerar med avbrott, så att när kompressorn stannar betyder det inte att strömmen är bruten. Därför ska du se till att dra ut stickkontakten ur vägguttaget innan du rör skåpets elektriska delar. 12 electrolux

Problem Möjlig orsak Det är för varmt i Termostaten har för låg frysen. inställning. Innan infrysning blev inte skåpet ordentligt nerkylt. Stora förpackningar med mat har blivit inställda. För många varor har blivit inställda för infrysning. Varm mat har ställts in. Det är för kallt i Dörren är inte ordentligt stängd. skåpet Skåpet går inte Termostaten har för hög inställning. alls. Stickkontakten sitter inte i ordentligt. Skåpets ljudnivå Säkringen är sönder. Termostatinställningen är i läge är för hög. „STOP”. Skåpet inte uppställt ordentligt. Lösning Ställ in en kallare temperatur. Ställ in en lägre temperatur för nerkylning. Dela maten i mindre bitar. Mindre mängd för infrysning. Ej varmare än rumstemperatur. Kontrollera dörren. Ställ in en varmare temperatur. Kontrollera kontakt. Kontrollera säkring. Kontrollera inställn. Kontrollera att skåpet står stabilt. Om inte råden ger resultat, kontakta närmaste återförsäljare.

electrolux 13 Inst allations - instruktioner Teknisk data Modell Totalkapacitet (l) Nettokapacitet (l) Bredd (mm) Höjd (mm) Djup (mm) Energiförbrukning (kW/24h) (kW/år) Energiklass enligt EU-standard Nominell strömstyrka (A) Fryskapacitet (kg/24h) Säkerhet vid strömavbrott (h) Vikt (kg) EUC 05002W

Att installera skåpet Transport och uppackning Ställ skåpet på plats Leverera skåpet originalförpackningen, det ska stå lodrätt med hänsyn till skyddsvarningar på emballaget. Omgivande temperatur påverkar skåpets energiförbrukning och funktion. Vid placeringen, tänk på att det är praktiskt att placera skåpet på plats med omgivande temperaturnivåer enligt klimatklassificeringen som finns angiven i tabellen nedan och också återfinns på typskylten i skåpet. Efter varje transport, låt skåpet stå ca. två timmar innan det sätts igång. Packa upp skåpet och kontrollera att det är felfritt och utan skador. Eventuella skador ska omedelbart anmälas till återförsäljaren. I detta fall ska emballaget behållas. Rengöring Ta bort tejpen som har hållit fast de lösa delarna under transporten. Tvätta sedan skåpet invändigt med ljummet vatten och ett milt handdiskmedel. Använd en mjuk trasa. Efter rengörning, torka av skåpet inuti. Klimatklassificering Omgivande temperatur

+10 --- +32 °C +16 --- +32 °C +18 --- +38 °C Om omgivande temperatur ligger under lägsta temperatur i tabellen kan temperaturen i kylfacket falla under fastställd temperatur. omgivande temperatur överstiger övre temperatur i tabellen 14 electrolux

måste kompressorn arbeta längre, vilket ökar temperaturen i kylfacket och energikonsumtionen. Vid placering av skåpet, se till att det stå rakt uppställt och vilar stadigt på alla fötter. Montera distansklossarna som är bipackade i plastpåsen med tillbehör. Håll distansklossen enl. Fig. sätt den på plats genom att slå lätt med en hammare. Skåpet ska inte stå i direkt solljus eller i närheten av någon värmekälla tex. spis, element. Om det är oundvikligt på grund av begränsade möbleringsmöjligheter,

hänsyn till dessa rekommendationer för minimumavstånd: Mellan skåpet och gas- eller elspis måste 3 cm finnas emellan. Om mindre, se till att sätta en 0,5 1 cm flamsäker isolering mellan apparaterna. Mellan skåpet och olje- eller vedeldad spis måste avståndet vara 30 cm eftersom de utstrålar mer värme. Kylskåpet är utformat att fungera platt mot väggen. Vid placering av kylskåpet behåll de minimala avstånd rekommenderade i illustration. A. placering under ett väggskåp. B. placera fristående.

Omhängning av dörr Skulle skåpets placering eller hantering kräva det, kan omhängning av dörren bytas från höger till vänster sida. electrolux 15 den undre foten på att den har fyra skåror på utsidan. Passa dörren gångledsbult.

nedre Följande steg skall utföras med hjälp av illustration: Stäng av skåpet, och dra ut stickkontakten ur väggen. Ta bort höljet runt övre gångled, skruva loss skruvarna som fäster det (2 stycken) och ta bort det enligt illustration. Lyft av dörren. För att passa övre gångled ska plasthölje som täcker hålen i detsamma tas bort försiktigt (med kniv t ex) och istället sättas på andra sidan. Fäst övre gångled med två (2) skruvar och var noga med att se till att kanten på dörren är parallell med köksskåpets sida. Ta loss den skruv som håller fast den undre dörrhållaren och den andra skruven som håller fast den undre dörrhållaren och foten. Ta sedan loss dörrhållaren och foten enligt figuren. Lossa skruven som håller fast foten mittemot den undre dörrhållaren så att du kan ta loss foten. Sätt fast dörrhållaren och motsvarande fot på motsatt sida och sätt sedan fast den andra lossade foten där dörrhållaren satt förut enligt figuren. Var noga med att sätta den undre foten under dörrhållaren. Du känner igen Sätt tillbaka gångled. höljet

Vänd handtaget plastspikarna. övre och Om du ej vill utföra omhängningen själv, kontakta närmaste behörig fackman eller återförsäljare. 16 electrolux

Elektrisk koppling Detta kylskåp är utformat att fungera med strömstyrka 230 V AC (~ ) 50 Hz matarströmkrets. Stickkontakten måste sättas i ett jordat uttag. Om sådan inte finns, rekommenderas att kontakta en elektriker som kan åtgärda detta Uttaget skall uppfylla standardkrav för närhet till kylskåp. Detta skåp uppfyller med följande E.E.C-direktiv: 73/23 EEC satta 73.02.19 (Lågspännings-direktiv) och efterföljande modifikationer, 89/336 EEC satta 89.05.03 (Elektromagnetisk Kompatibilitetsdirektiv) och efterföljande modifikationer, 96/57 EEC 96/09/03 (energieffektivitetsdirektivet) och senare ändringar av detta direktiv.

electrolux 17 Lagr ings tids t a bell Lagringstid för djupfrysta och frysta varor. Mat Grönsaker: gröna bönor,banan, blandade grönsaker, majs etc Färdig-mat: vegetariska rätter, köttrester etc. Färdig-mat: stekar, stuvning etc. Mat från potatis och pasta: potatismos, gnocchi, chips, kroppkaka mm Soppor: bönsoppa, köttbuljongsoppa mm, forts.från föregående sida.... Frukt: körsbär, krusbär, fruktkräm mm Kött: kyckling, anka, gås, filé, tonfisk Isglass, glass -18°C 12 månader 12 månader 6 månader 12 månader 6 månader 12 månader 5 månader 6 månader 3 veckor 18 electrolux

Garanti/Kundtjänst Sverige Vid försäljning till konsument i Sverige gäller den svenska konsument-lagstiftningen. Kom ihag att spara kvittot för eventuell reklamation. Har du fragor angaende produktens funktion eller användning ber vi dig att kontakta var konsumentkontakt på tel. 0771- 76 76 76 eller via e-mail pa var hemsida electroluxservice@electrolux.se Service och reservdelar Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service pa tel. 0771 - 76 76 76 eller via var hemsida pa www.electrolux.se. Du kan även söka hjälp via din aterförsäljare. Adressen till din närmaste servicestation finner du pa var hemsidawww.electrolux.se eller Gula sidorna under rubrik Hushallsutrustning, vitvaror och service. Innan du beställer service, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan atgärda dem. Observera, elektriska fel skall alltid atgärdas av certifierad elektriker. Innan du kontaktar service, skriv upp följande enligt dataskylten: Modellbeteckning ................................... Produktnummer ...................................... Serienummer .......................................... Inköpsdatum ........................................... Hur och när uppträder felet ? Tillverkaren reserverar sig för ändringar av produkten.
