BRUKSANVISNING QB5350 AEG

Tack för att du valt en kvalitetsprodukt från Electrolux.

För att säkerställa bästa prestanda hos produkten ber vi dig att noga läsa igenom denna bruksanvisning. Du kan då navigera genom alla procedurer på ett effektivt sätt. Spara bruksanvisningen på en säker plats så att du har den till hands om du behöver studera något avsnitt igen. Se också till att bruksanvisningen medföljer produkten om den lämnas över till en ny ägare.

Vi önskar dig lycka till och mycket nöje med din nya hushållsapparat.

Innehåll

Instruktioner för användning

Säkerhetsinformation
Säkerhet för barn och handikappade	3
Allmän säkerhet	3
Användning	3
Underhåll och rengöring	4
Installation	4
Åtgärder vid frysrisk	4
Anslutning av vatten	4
Elektrisk anslutning	5
Inre belysning	5
Servicecenter	5
Produktens bortskaffande	6

Produktbeskrivning
Barnlås	7
Kontrollpanel	7
Rullningsknappar uppåt/nedåt	8
Tillvalsknapp	8
Avbryt-knapp	8
OK/Start-knapp	8
Tillvalsmenyn	8
Display	9

Innan maskinen används första gången	10
Första gången produkten används - ställ in språk	10

Att ställa in vattenavhärdaren	10
Manuell inställning	11
Elektronisk inställning	11

Användning av avhärdningssalt	12
Användning av diskmedel och sköljmedel	12

Användning av diskmedel	12
Användning av sköljmedel	13

Justerå doseringen av sköljmedel 13

Multitab funktion3 13

Att ladda bestick och porslin 14

Råd och tips 14

Diskprogram 14

Att välja och starta ett diskprogram	16
Välja och starta ett diskprogram	16
Avbryta ett diskprogram	16
Avbryta ett diskprogram eller en fördröjd start	16
När diskprogrammet är klart	17
Automatisk avstängning	17
Plocka ur diskgodset	17

Underhåll och rengöring	17

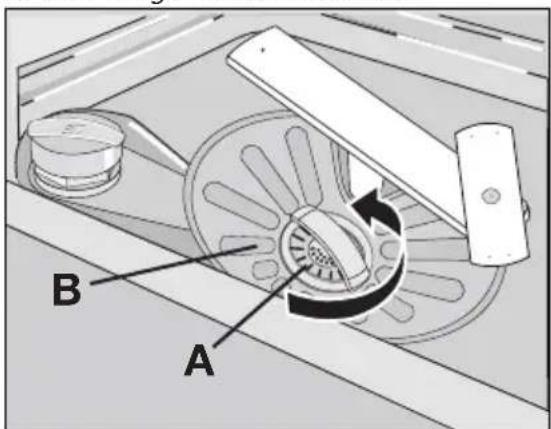

Ta bort och rengöra silarna	17
Rengöring av spolarmar	18
Rengöring av utvändiga ytor	18
Om maskinen inte fungerar	18
Disk- och torkresultaten är inte tillfredsställande	20
Aktivera spolglansdoseringen	20

Tekniska data	21
Miljöskydd	21
Installationsanvisningar	21

Installation	21
Ångskydd	22
Justera diskmaskinens höjd	22

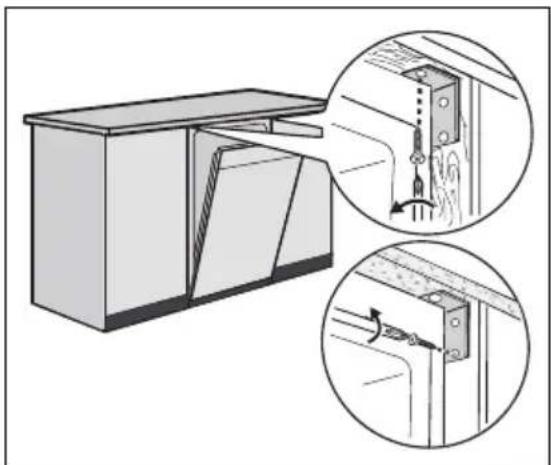

Montera diskmaskinen under bänkskivan eller bredvid andra enheter	23

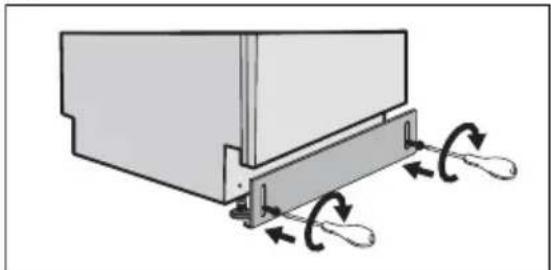

Justera diskmaskinens nivå	23
Avloppsanslutning	24

Instruktioner för användning

⚠️ Säkerhetsinformation

Läs den här handboken innan du börjar installera och använda diskmaskinen.

• För din och dina tillhörigheters säkerhet.
• För hänsyn till miljön.
• För att du ska använda produkten på rätt sätt.

Spara denna bruksanvisning och se till att den följer med produkten om du flyttar eller säljer den.

Tillverkaren kan inte hållas ansvarig för skada som orsakats av felaktig installation eller användning.

Säkerhet för barn och handikappade

• Låt inte personer, inklusive barn, med försämrad känsel, psykiska funktionshinder eller brist på erfarenhet eller kunskap om hur man använder produkten använda den. De skall övervakas eller instrueras vid användning av produkten av en person som ansvarar för deras säkerhet.
• Håll allt förpackningsmaterial utom räckhåll för barn. Det finns risk för kvävning eller fysiska skador.
• Förvara allt diskmedel på en säker plats. Låt inte barn röra diskmedlet.
• Håll barn och djur borta från produkten när luckan är öppen.

Allmän säkerhet

• Ändra inte diskmaskinens specifikationer. Det finns risk för personskador eller skador på diskmaskinen.
• Följ diskmedelstillverkarens säkerhetsanvisningar för att undvika brännskador på ögon, mun och hals.
• Drick inte vattnet från diskmaskinen. Rester av diskmedel kan finnas kvar i diskmaskinen.
• Stäng alltid luckan när du har fyllt på eller plockat ur diskmaskinen för att förhindra skada eller att någon snubblar på den öppna luckan.
• Sitt eller stå inte på luckan när den är öppen.

Användning

• Denna diskmaskin är konstruerad för användning i hemmet. Använd inte diskmaskinen för kommersiella, industriella eller andra ändamål.
• Använd inte diskmaskinen för några andra ändamål än de den är avsedd för. På så sätt förhindrar du att personer eller saker kommer till skada.
• Använd diskmaskinen endast till att rengöra husgeråd som är lämpliga för diskmaskiner.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i nära eller på diskmaskinen. Det finns risk för explosion eller eldsvåda.
• Placera knivar och andra vassa föremål i bestickskorgen med spetsarna vända nedåt. Om inte, lägg dem horisontellt i överkorgen eller knivkorgen. (Alla modeller har inte en knivkorg.)
• Använd endast produkter som är avsedda för diskmaskiner (diskmedel, salt, sköljmedel).

• Salt som inte är lämpligt för diskmaskiner skadar avhärdaren.

• Fyll på diskmaskinen med salt innan du startar ett diskprogram. Saltkorn eller saltvatten kan orsaka korrosion eller hål i botten på diskmaskinen.

• Fyll aldrig sköljmedelsfacket med andra medel än sköljmedel (t.ex. rengöringsmedel eller flytande diskmedel). Det kan skada produkten.
• Kontrollera att spolarmarna kan röra sig fritt innan diskmaskinen startas.
• Het ånga kan strömma ut om du öppnar luckan när maskinen är i drift. Risk för brännskador föreligger.
• Plocka inte ut diskgods ur diskmaskinen innan diskprogrammet är klart.

Underhåll och rengöring

• Stäng av produkten och ta ur stickkontakten från eluttaget före underhåll.
• Använd inte lättantändliga produkter eller produkter som kan orsaka korrosion.
• Använd inte diskmaskinen utan filter. Kontrollera att filtren är rätt monterade. Felaktig montering medför otillfredsställande diskresultat och kan skada diskmaskinen.
• Spruta inte vatten eller ånga för att rengöra diskmaskinen. Risk för dödsfall och skador på diskmaskinen föreligger.

Installation

• Kontrollera att diskmaskinen inte har skadats under transporten. Koppla inte in diskmaskinen om den är skadad. Kontakta leverantören vid behov.
• Ta bort allt förpackningsmaterial före första användningen.
• Endast kvalificerade personer får utföra el- och rörinstallationen, monteringen och underhållet av diskmaskinen. Detta förhindrar risken för skador på diskmaskinen eller fysiska skador.
• Se till att diskmaskinen inte är ansluten till eluttaget under installationen.
• Borra inte på maskinens sidor. Det kan orsaka skador på hydraulik och elektriska komponenter.
• Kontrollera att diskmaskinen har installerats under eller bredvid stadiga skåp- eller bänkstommar.

Åtgärder vid frysrisk

• Installera inte diskmaskinen i rum där temperaturen understiger 0 °C.
• Tillverkaren ansvarar inte för skador orsakade av frost.

Anslutning av vatten

• Använd nya slangar för anslutning av maskinen till vattentillförseln. Använd inte gamla ledningar.
• Anslut inte diskmaskinen till helt nya rör eller till rör som inte har använts på lång tid. Låt vattnet rinna några minuter, anslut sedan tilloppsslangen.
• Se till att vattenslangarna inte kläms ihop eller skadas vid installation av maskinen.
• Kontrollera att vattenkopplingarna är täta för att förhindra vattenläckage.
• Första gången du använder maskinen ska du kontrollera att slangarna inte läcker.
• Tilloppsslangen har dubbla väggar och en kabel inuti samt en säkerhetsventil. Tilloppsslangen står bara under tryck då vattnet flödar igenom den. Om det är en läcka i till-oppsslangen stänger säkerhetsventilen av vattentillförseln.

- Var försiktig när du ansluter tilloppsslangen:

- Lägg inte tilloppsslangen eller säkerhetsventilen i vatten.

• Koppla omedelbart loss maskinen från eluttaget om tilloppsslangen eller säkerhetsventilen är skadad.
• Kontakta din servicestation för byte av tilloppsslang med säkerhetsventil.

WARNING

Farlig spänning.

• Produkten måste vara jordad.
• Kontrollera att elinformationen på typskylten överensstämmer med spänningen i hemmet.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag, adaptrar eller förlängningskablar. Risk för brand föreligger.
• Byt inte ut eller ändra strömkabeln. Kontakta servicecentret.
• Se till att du inte klämmer eller orsakar skada på stickkontakten och strömkabeln bakom diskmaskinen.
• Se till att stickkontakten är åtkomlig efter installationen.
• Dra inte i strömkabeln för att koppla loss hushållsapparaten från eluttaget - ta tag i stickkontakten.

Inre belysning

Den här diskmaskinen har en inre belysning som tänds när du öppnar luckan och släcks när du stänger den.

WARNING

Synlig LED-strålning. Titta inte direkt in i strålen.

LED-lampan tillhör CLASS 2 enligt IEC 60825-1: 1993 + A1:1997 + A2:2001.

Strålningens våglängd: 450 nm

Högsta strålningseffekt: 548 μW

Om du vill byta den inre belysningen kontaktar du servicecentret.

Koppla från stickkontakten från eluttaget innan du byter den inre belysningen.

Servicecenter

- Endast en godkänd tekniker får reparera eller utföra arbeten på diskmaskinen. Kontakta servicecentret.

- Använd endast originaldelar vid reparationer och utbyten.

- För att förhindra person- eller materialskada:

• Koppla bort enheten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Förstör lucklåset. Det förhindrar att barn eller djur blir instängda i diskmaskinen. Risk för kvävning föreligger.

WARNING

Diskmedel är farligt och kan orsaka korrosion!

• Om en olycka inträffar med diskmedel, kontakta genast giftinformationscentralen och en läkare.
• Om någon får diskmedel i munnen, kontakta genast giftinformationscentralen och en läkare.
• Om någon får diskmedel i ögonen, kontakta genast en läkare och tvätta ögonen med vatten.
• Förvara diskmedel på en säker plats utom räckhåll för barn.
• Låt inte diskmaskinens lucka stå öppen när det finns diskmedel i behållaren.
• Fyll på diskmedel innan du startar ett diskprogram.

Produktbeskrivning

1 Överkorg
2 Reglage för inställning av vattenhärdhet
3 Saltbehållare
4 Diskmedelsfack
5 Spolglansfack

6 Typskylt
7 Filter
8 Nedre spolarm
9 Dvre spolarm
10 Takspolarm
11 Barnlås

Barnlås

Med barnlåset förhindrar du att barnen öppnar luckan till diskmaskinen.

1 Luckan är inte spärrad, spärren (A) är dold (när barnlåset inte behövs). Fabriksinställning.
2 Luckan är inte spärrad, spärren (A) kan börja användas.
3 Luckan är spärrad.

Om du behöver barnlåset:

1. Öppna luckan.
2. Flytta spaken (A) från läge 1 till läge 2.
3. Barnlåset är klart för användning.

Öppna luckan:

1. Stäng luckan.
2. Dra spaken (A) i läge 3.
3. Luckan är låst.

Låsa upp luckan:

1. Tryck spaken (A) till läge 2.
2. Luckan är inte låst.

Om du inte behöver barnlåset flyttar du spaken (A) till läge 1.

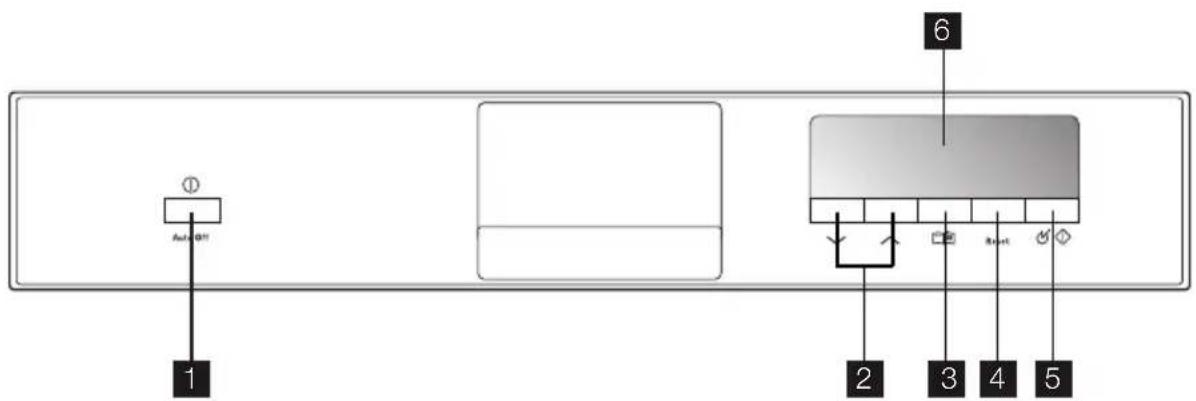

Kontrollpanel

1 Strömbrytare
2 Rullningsknappar uppåt/nedåt
3 Tillvalsknapp
4 Avbryt-knapp
5 OK/Start-knapp
6 Display

Meddelanden på displayen och ljudsignalerna hjälper dig att använda produkten.

Rullningsknappar uppåt/nedåt

Med de här knapparna kan du:

• välja ett diskprogram i menyn,
• välja funktioner i tillvalsmenyn.

Tillvalsknapp

Använd den här knappen för att välja funktioner.

För att välja en funktion:

1. Sätt på produkten.
2. Tryck på tillvalsknappen: displayen visar menyn med tillgängliga funktioner.
3. Tryck på någon av ändringsknapparna för att bläddra igenom menyn och välja önskad funktion.
4. Tryck på OK/Start-knappen för att bekräfta eller gå in i undermenyn.
5. Tryck på någon av ändringsknapparna för att välja alternativ i undermenyn.
6. Tryck på OK/Start-knappen för att bekräfta.
7. Tryck på Avbryt-knappen för att gå ur menyn.

Avbryt-knapp

Använd den här knappen för att:

• avbryta ett diskprogram eller en fördröjd start. Se avsnittet "Att välja och starta ett diskprogram".
• Lämnar tillvalsmenyn.

OK/Start-knapp

Med den här knappen kan du:

• bekräfta eller spara en funktion i minnet
• starta ett diskprogram.

Tillvalsmenyn

Meny Undermeny Beskrivning av funktionen

STARTTID Med den här funktionen kan du fördröja starten av ett diskprogram med mellan 1 och 24 timmar. Nedräkningen minskar i steg om 1 timme (24, 23, 22 osv.).

Meny Undermeny Beskrivning av funktionen
EXTRA HYGIENE PÅ	AV	Den här funktionen ger en ännu mer hygienisk dis-kning av tallrikar och glas. Under den sista sköljning-en ökas temperaturen till 68 °C och behålls vid minst 65 °C under 10 till 14 minuter.Funktionen finns i alla diskprogram men har inte nå-gon effekt i vissa program. Se avsnittet "Diskpro-gram"
MULTITAB PÅ	AV	Multitabfunktionen är avsedd för kombinerade dis-ktabletter. Se avsnittet "Multitabfunktion".
INSTÄLLNINGAR	SPRÅK SVENSKA	Här kan du ställa in språket för meddelanden som visas på displayen.Olika språk kan väljas.
	VATTENHÅRDHET	Du kan justera vattenavhärdarens nivå. Se avsnittet "Inställning av vattenavhärdaren".10 olika nivåer kan väljas.
	SPOLGLANS	Du kan aktivera eller avaktivera spolglansdoseringen.Fabriksinställning: av.
	LJUDSTYRKA	Här kan du justera ljudstyrkan för alla ljudsignaler.5 olika nivåer kan väljas.Nivå 0 = ljudet är avstängt.
	LJUSSTYRKA	Här kan du öka eller minska intensiteten i displayens belysning.10 olika nivåer kan väljas.Fabriksinställning: nivå 10.
KONTRAST Här kan du öka eller minska displayens kontrast.10 olika nivåer kan väljas.Fabriksinställning: nivå 6.

Display

1 De små fälten visar hur diskprogrammet fortskrider.
2 Meddelanden: diskprogram, valbara funktioner och relaterade programfaser visas i den här delen av displayen.
3 Symboler

Symboler
	STARTTID - tänds när fördröjd start är inställd och så länge nedräkningen pågår.
	EXTRA HYGIENE - tänds när den relaterade funktionen och/eller INTENSIV PRO -diskprogrammet är inställt.
	MULTITAB - tänds när funktionen är inställd.
	LJUDSTYRKA - tänds när ljudsignalerna är avstängda (nivå 0).

Innan maskinen används första gången

Första gången produkten används - ställ in språk

1. Sätt på produkten.
2. När displayen visar LANGUAGE ENGLISH och ordet ENGLISH blinkar kan du bekräfta eller byta språk.
3. Tryck på OK/Start-knappen för att bekräfta.

4. Tryck på någon av ändringsknapparna för att välja ett annat språk och tryck på OK/Start-knappen för att bekräfta.

5. Tryck på Avbryt-knappen för att gå ur menyn.

Se anvisningarna för varje steg:

1. Kontrollera om inställningen av vattenavhärdaren överensstämmer med hårdheten på vattnet där du bor. Justera vid behov vattenavhärdaren.

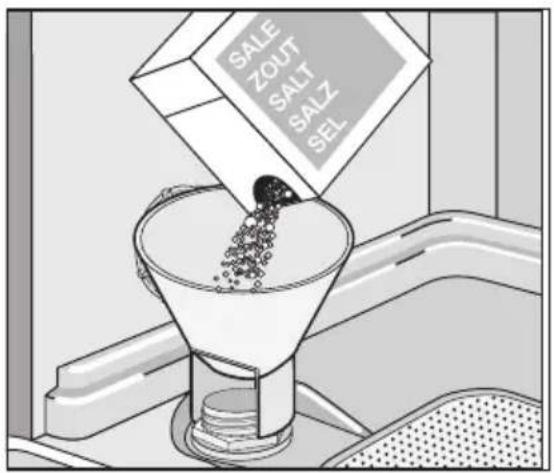

2. Fyll på disksalt i saltbehållaren.
3. Fyll på spolglans i spolglansfacket.
4. Ladda diskmaskinen med bestick, porslin och övrig disk.
5. Ställ in rätt diskprogram för typ av diskgods och smutsgrad.
6. Fyll på rätt mängd diskmedel i diskmedelsfacket.
7. Starta diskprogrammet.

Om du tänker använda kombinerade disktabletter ("3 i 1", "4 i 1", "5 i 1" osv.), se avsnittet "Multitabfunktion".

Att ställa in vattenavhärdaren

Avhärdaren avlägsnar mineraler och salter från påfyllt vatten. Mineraler och salter kan ha negativ påverkan på maskinens funktion.

Motsvarande skalor mäter vattenhärdheten:

• Tyska grader (dH°)
• Franskagrader (°TH)
• mmol/l (millimol per liter - en internationell enhet för vattnets hårdhetsgrad)
• Clarke-grader.

Justera vattenavhärdaren enligt hårdheten på vattnet där du bor. Hör efter hos Vattenverket om du är osäker.

Vattenhårdhet Inställning av vattenhårdhet
°dH °TH mmol/l Clarke manuellt elektroniskt
51 - 70	91 - 125	9,1 - 12,5	64 - 88	21)	10
43 - 50 76	- 90 7,6 - 9,0	53 - 63		21)	9
37 - 42 65	- 75 6,5 - 7,5	46 - 52		21)	8
29 - 36 51	- 64 5,1 - 6,4	36 - 45		21)	7
23 - 28 40	- 50 4,0 - 5,0	28 - 35		21)	6
19 - 22 33	- 39 3,3 - 3,9	23 - 27		21)	51)
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	12)	12)

1) Fabriksinställning.
2) Salt behöver inte användas.

Du måste justera vattenavhärdaren manuellt och elektroniskt.

Manuell inställning

Ställ vattenavhärdarens reglage i läge 1 eller 2 (se tabell).

Elektronisk inställning

1. Gå till funktionsmenyn.
2. Gå till INSTÄLLNINGAR .
3. Tryck på OK/Start-knappen för att bekräfta.
4. Gå till VATTENHÅRDHET.
5. Tryck på OK/Start-knappen för att bekräfta.
6. Använd ändringsknapparna för att ställa in vattenavhärdarens nivå. Se tabellen för val av rätt nivå.
7. Tryck på OK/Start-knappen för att bekräfta.

Om vattenavhärdaren är elektroniskt inställd på nivå 1 är kontrollmeddelandet för salt släckt.

Användning av avhärdningssalt

Gör så här för att fylla på saltbehållaren:

1. Öppna saltbehållaren genom att vrida locket moturs.
2. Fyll saltbehållaren med 1 liter vatten (bara första gången).
3. Använd tratten för att fylla saltbehållaren med salt.
4. Ta bort eventuellt salt från saltbehållarens öppning.
5. Stäng saltbehållaren genom att vrida locket medurs.

Vatten ska rinna ut ur saltbehållaren när du fyller den med salt.

När saltbehållaren är tom visas ett meddelande på displayen: FYLL SALT.

Meddelandet visas inte medan ett diskprogram är igång.

Meddelandet kan fortsätta att visas i några timmar efter att du har fyllt på saltbehållaren.

Detta inverkar dock inte negativt på produktens funktion.

Användning av diskmedel och sköljmedel

Användning av diskmedel

Tänk på miljön och använd inte mer än den mängd diskmedel som behövs. Följ diskmedeltillverkarens rekommendationer på diskmedelsförpackningen.

Gör så här för att fylla på diskmedelsfacket:

1. Tryck på knappen 2 för att öppna locket 7 till diskmedelsfacket.

2. Lägg i diskmedel i facet 1.

3. Om diskprogrammet har förtvätt lägger du en mindre mängd diskmedel på insidan av diskmaskinens lucka.

4. Om du använder disktabletter, lägg tabletten i diskmedelsfacket 1.
5. Stäng diskmedelsfacket. Tryck på locket tills det låser fast i läge.

Olika diskmedelsmärken upplöses olika snabbt. Vissa diskmedelstabletter har inte den bästa rengöringseffekten under korta diskprogram. Använd långa diskprogram när du använder diskmedelstabletter för att helt avlägsna diskmedlet.

Användning av sköljmedel

När sköljmedel används kan disken torkas utan att det blir ränder eller fläckar. Sköljmedelsfacket tillsätter automatiskt sköljmedel under den sista sköljningen.

Gör så här för att fylla på sköljmedelsfacket:

1. Tryck på knappen 6 för att öppna locket 5 till sköljmedelsfacket.
2. Fyll sköljmedelsfacket 3 med sköljmedel. "Max." indikerar den maximala nivån.
3. Torka upp eventuellt utspillt sköljmedel med en absorberande trasa så att det inte bildas för mycket skum under nästa diskprogram.
4. Stäng sköljmedelsfacket. Tryck på locket tills det läser fast i läge.

Justera doseringen av sköljmedel

Fabriksinställning: läge 3.

Du kan ställa in doseringen av sköljmedel mellan läge 1 (lägsta dosering) och läge 4 (högsta dosering).

Vrid sköljmedelsväljaren 4 för att öka eller minska doseringen.

När spolglansfacket är tomt visas ett meddelande på displayen: FYLL SPOLGLANS. Meddelandet visas inte medan ett diskprogram är igång.

Multitab funktion

Multitabfunktionen är avsedd för kombinerade disktabletter.

Dessa produkter är diskmedel med kombinerade disk-, skölj- och saltfunktioner. Vissa typer av tabletter kan innehålla andra kemikalier.

Kontrollera att de tabletter du tänker använda är lämpliga för vattnets hårdhet där du bor.

Se tillverkarens anvisningar.

När du aktiverar multitabfunktionen förblir den aktiverad tills du inaktiverar den.

Multitabfunktionen inaktiverar doseringen av spolglans och salt.

Multitabfunktionen inaktiverar meddelandena om salt och spolglans.

Programtiden kan öka när du använder multitabfunktionen.

Aktivera multitabfunktionen innan du startar ett diskprogram.

Du kan inte aktivera eller inaktivera multitabfunktionen medan ett program pågår.

Aktivera multitabfunktionen

- Gå till tillvalsmenyn och aktivera multitabfunktionen. Se avsnittet "Kontrollpanel".

För att inaktivera multitabfunktionen och använda separat diskmedel, salt och spolglans:

1. Gå till tillvalsmenyn och inaktivera multitabfunktionen. Se avsnittet "Kontrollpanel".

2. Fyll på saltbehållaren och spolglansfacket.

3. Ställ in vattenhårdheten på högsta nivån.
4. Kör ett diskprogram utan disk.

5. Ställ in doseringen för spolglans.

6. Justera vattenhärdheten så den stämmer med vattenhärdheten i området där du bor.

Att ladda bestick och porslin

Se broschyren "Exempel på ProClean disk".

Råd och tips

Använd inte diskmaskinen för att rengöra föremål som absorberar vatten (t.ex. svampar, disktrasor).

- Gör så här innan du fyller på bestick och diskgods:

• Ta bort matrester.
• Lös upp fastbrända matrester i kokkärl.

- Gör så här när du fyller på bestick och diskgods:

• Lägg i ihåliga föremål (t.ex. koppar, glas och kokkärl) med öppningen neråt.
• Säkerställ att vatten inte samlas i kärl eller i en djup skål.
• Se till att bestick och diskgods inte fastnar i varandra.
• Se till att glas inte vidrör andra glas.
• Lägg små föremål i bestickskorgen.
• Blanda skedar med andra bestick så att de inte fastnar i varandra.
• Arrangera diskgodset så att vattnet när alla ytor.

- Plastföremål och teflonbehandlade kärl kan hålla kvar vattendroppar.

- Lägg lätta föremål i överkorgen. Se till att föremålen inte rör sig.

Diskprogram

Diskprogram

Program	Smutsgrad	Typ av disk	Programbeskrivning	EXTRA HYGIENE
AUTO 45/70 1)	Alla Porslin, bestick,kastruller ochpannor		FördiskHuvuddisk 45°C eller70°C1 eller 2 mellansköljningarSlutsköljningTorkning	Ja, med effekt.
30 MINUTER 2)	Normalt ellerlätt smutsaddisk	Porslin och be-stick	Huvuddisk 60°CSköljning	Ja, med effekt.
INTENSIV PRO Hårt smutsad disk		Porslin, bestick, kastruller och pannor	FördiskHuvuddisk 70°C1 mellansköljningSlutsköljningTorkning	Diskprogrammet innehåller funktionen EXTRA HY-GIENE . Det är inte nödvändigt att ställa in funktionen.
ENERGISPAR 3)	Normalt smutsad disk	Porslin och be-stick	FördiskHuvuddisk 50°C1 mellansköljningSlutsköljningTorkning	Ja, med effekt.
50 MINUTER Lätt smutsad disk		Porslin och be-stick	Huvuddisk 55°C1 mellansköljningSlutsköljning	Ja, med effekt.
45° GLAS Normalt eller lätt smutsad disk		Finporslin och glas	Huvuddisk 45°C1 mellansköljningSlutsköljningTorkning	Ja, utan effekt.
TALLRIKSVÄR-ME	Det här programmet gör tallrikarna varma före användning eller tar bort damm från tallrikar som inte använts på länge.		1 het sköljning Ja, utan effekt.
FÖRDISK Det här programmet sköljer disken snabbt för att förhindra att ma-trester torkar in och att disken börjar lukta illa inne i produkten. Använd inte diskmedel för det här programmet.			1 sköljning i kallvatten Ja, utan effekt.
EXTRA SILENT 4)	Normalt smutsad disk	Porslin och be-stick	FördiskHuvuddisk 50°C1 mellansköljningSlutsköljningTorkning	Ja, utan effekt.

1) Produkten justerar automatiskt vattnets temperatur och vattenmängden, beroende på om produkten är fullastad eller inte samt hur smutsig disken är. Programmets längd och förbrukningsvärden kan variera.

2) När du har lite disk är det här programmet tidsbesparande och ger ett perfekt resultat.

3) Testprogram för provanstalter. Se medföljande blad för testdata.

4) Det här diskprogrammet går extra tyst. Pumpen arbetar med mycket låg hastighet för att minska ljudnivån med 25 % jämfört med standardprogrammet. Det gör att programmet tar mycket lång tid. Ställ in det här diskprogrammet vid en tid då eltaxan är lägre.

Förbrukningsvärden

Program 1)	Energi (kWh) Vatten (liter)
AUTO 45/70° 0,9 - 1,7 8 - 15
30 MINUTER 0,8	9
INTENSIV PRO 1,5 - 1,7 13 - 15
ENERGISPAR 0,9 - 1,0 9 - 11
50 MINUTER 1,0 - 1,1 10 - 11
45° GLAS 0,8 - 0,9 11 - 12
TALLRIKSVÄRME 0,8 4
FÖRDISK 0,1 4
EXTRA SILENT 1,1 - 1,2 9 - 11

1) Displayen visar programmets längd.

Vattnets tryck och temperatur, spänningsvariationer och mängden disk kan ändra dessa värden.

Att välja och starta ett diskprogram

Välja och starta ett diskprogram

1. Stäng luckan.
2. Sätt på produkten.
3. Välj alternativ vid behov. Se avsnittet "Kontrollpanel".
4. Välj ett diskprogram. Se avsnittet "Diskprogram".

5. Tryck på OK/Start-knappen. Diskprogrammet startar automatiskt.

6. Om starttid har ställts in börjar nedräkningen automatiskt När nedräkningen är klar startar diskprogrammet automatiskt.

7. Om saltbehållaren och/eller spolglansfacket är tomt startar inte produkten, utan visar istället motsvarande meddelande på displayen. Tryck på Start/Avbryt-knappen igen för att starta diskprogrammet ändå.

Fyll på saltbehållaren och/eller spolglansfacket när produkten är tom och innan du startar ett diskprogram nästa gång.

Om starttid är inställd avbryts nedräkningen om produktens lucka öppnas. När luckan stängs igen fortsätter nedräkningen från den punkt där den avbröts.

Avbryta ett diskprogram

- Öppna luckan till diskmaskinen.

- Diskprogrammet fortsätter från den punkt där det avbröts.

Avbryta ett diskprogram eller en fördröjd start

Om ett diskprogram eller en fördröjd start inte har inletts kan du ändra inställningen. När ett diskprogram eller en fördröjd start pågår är det inte möjligt att ändra inställningen. Du måste då avbryta diskprogrammet eller den fördröjda starten.

När du avbryter en fördröjd start, avbryts det valda diskprogrammet automatiskt. Du måste sedan välja diskprogram på nytt.

1. Tryck på Avbryt-knappen.
2. Displayen visar meddelandet AVBRYTA?
3. Tryck på OK/Start-knappen för att bekräfta.

Kontrollera att det finns diskmedel i diskmedelsfacket innan du startar ett nytt diskprogram.

När diskprogrammet är klart

• Diskmaskinen stannar automatiskt.
  • Ljudsignalerna hörs.

• På displayen visas meddelandet PROGRAM SLUT och STÄNG AV MASKINEN.

Om saltbehållaren och/eller spolglansfacket är tomt visas motsvarande meddelande på displayen.

1. Öppna luckan till produkten.

2. Stäng av produkten.

3. För effektivare torkning, låt luckan stå på glänt några minuter.

Automatisk avstängning

Med funktionen för automatisk avstängning stängs produkten av 10 minuter efter det att tvättprogrammet avslutats.

Detta minskar energiförbrukningen.

Plocka ur diskgodset

• Låt diskgodset kallna innan du plockar ur det ur maskinen. Varmt diskgods kan lätt skadas.
• Plocka först ur diskgods från den nedre korgen, sedan från den övre.
• Det kan finnas vatten på diskmaskinens sidor och i luckan. Rostfritt stål kallnar fortare än porslin.

Underhåll och rengöring

Ta bort och rengöra silarna

Smutsiga silar försämrar diskresultaten. Silarna kräver endast mycket lite underhåll, men vi rekommenderar att du kontrollerar dem då och då och rengör om det behövs.

1. Ta ur sil (A) genom att vrida den moturs och ta ur den ur filter (B).

1. Sil (A) består av två delar. Dra isär silarna om du vill plocka isär dem.
2. Rengör delarna noga under rinnande vatten.
3. Sätt ihop de 2 delarna av silen (A) genom att trycka ihop dem. Kontrollera att de sitter ihop ordentligt.
4. Ta bort silen (B).

5. Rengör silen (B) noga under rinnande vatten.

6. Sätt tillbaka silen (B) på plats. Kontrollera att den sitter ihop ordentligt under de två skenorna (C).

7. Placera silen (A) på plats i silen (B) och vrid medurs tills den läses fast.

Ta inte bort spolarmarna.

Om hålen i spolarmarna är igensatta, tar du bort smutsen med en tandpetare.

Rengöring av utvändiga ytor

Rengör maskinens utvändiga ytor och kontrollpanelen med en mjuk, fuktig trasa. Använd bara neutralt rengöringsmedel. Använd inte repande produkter, skursvampar eller lös- ningsmedel (t.ex. aceton).

Om maskinen inte fungerar

Diskmaskinen startar inte eller stannar under diskning.

Prova först att hitta en lösning på problemet (se tabellen). Om du inte hittar någon lösning kontaktar du servicecentret.

Problem	Felkod	Möjlig orsak	Möjlig lösning
Diskmaskinen fylls inte med vatten.Vattentrycket är för	En ljudsignal hörs.Displaya y en meddelandet ÖPP-NA VATTENKRAN .	Vattenkranen är stängda rlägt.	Öppna vattenkranen.Kontakta berörd myndighet.
Vattenkranen är block-		erad eller belagd med kalk.	Rengör vattenkranen.
Filtret i tilloppsslangen		är igentäppt.	Rengör filtret.
Tilloppsslangen är inte		rätt ansluten.	Kontrollera att anslutningen är korrekt.
Tilloppsslangen är ska-		dad.	Kontrollera att till-oppsslangen inte är skadad.
Diskmaskinen tömmer inte ut vattnet.	En ljudsignal hörs.Display y en meddelandet PUMP BLOCKERAD.	Avloppsmuffen är blockeradr	Rengör avloppsmuffen.
Tömningsslangen är		inte rätt ansluten.	Kontrollera att anslutningen är korrekt.
Tömningsslangen är		skadad.	Kontrollera att tömningsslangen inte är skadad.
Översvämningsskyd-det är aktiverat.	En ljudsignal hörs.Display y en meddelandet SERVICE KOD,30.	Stäng vattenkranen visar	och kontakta service-centret.
Programmet startar inte.	Luckan är öppen. Dis-playen visar medde-landet STÄNG LUCK-AN.		Stäng luck dentligt.A vaktiver set.
Stickkontakten är inte		isatt.	Sätt i stickkontakten.
En säkring har löst ut i		husets säkringsskåp.	Byt ut säkringen.
Fördröjd start är in-		ställd.	Om du vill avbryta startfördröjningen, se avsnittet "Att välja och starta ett diskprogram".

Sätt på diskmaskinen efter kontrollen. Programmet fortsätter från den punkt där det avbröts.

Kontakta servicecentret om felfunktionen uppträder igen.

Kontakta servicecentret om andra felkoder visas på displayen.

Information som kundtjänst behöver finns på typskylten.

Vi rekommenderar att du antecknar uppgifterna här:

Modell (Mod.) ......

Produktnummer (PNC) ....

Serienummer (S.N.) ....

Disk- och torkresultaten är inte tillfredsställande

Problem Möjlig orsak	Möjlig lösning
Disken är inte ren. Det valda diskprogrammet är inte lämpligt för diskgodset och smutsgraden.		Kontrollera att det valda diskprogrammet är lämpligt för diskgodset och smutsgraden.
Korgarna fylldes inte på rätt	sätt så att vattnet kom åt alla ytor.	Ladda korgarna på rätt sätt.
Spolarmarna kan inte rotera	fritt på grund av att disken har laddats på fel sätt.	Kontrollera att disken är rätt laddad så att spolarmarna kan rotera fritt.
Filtren är igensatta eller fel	monterade.	Kontrollera att filtren är rena och korrekt monterade.
För lite eller inget diskmedel	alls har använts.	Kontrollera att rätt mängd diskmedel används.
Kalkfläckar på diskgodset.	Saltbehållaren är tom.	Fyll på specialsalt i saltbehållaren.
Fel inställning av avhärdaren Ställ in avhärdaren.
Locket till saltbehållaren är inte	stängt ordentligt.	Kontrollera att locket till saltbehållaren är stängt ordentligt.
Det är ränder, mjölkaktiga fläckar eller en blåaktig beläggning på glas och porslin.	För mycket sköljmedel. Minska sköljmedelsdoseringen.
Torkade vattendroppar på glas och diskgods.	För lite sköljmedel. Öka sköljmedelsdoseringen.
Diskmedlet kan också vara or-saken.		Använd ett annat märke.
Diskgodset är blött. Du har ställt in ett diskprogram utan torkning eller med förkor-tad torktid.		Låt luckan till diskmaskinen stå på glänt några minuter innan du plockar ur disken.
Disken är våt och glanslös.	Sköljmedelsfacket är tomt.	Fyll på sköljmedel i sköljmedelsfacket.
Multitabfunktionen är inkopp-lad. (Sköljmedelsdoseringen stängs av automatiskt).		Aktivera sköljmedelsdoseringen Se avsnittet "Aktivera skölj-medelsdoseringen".

Aktivera spolglansdoseringen

- Gå till menyalternativet och aktivera spolglansfacket. Se avsnittet "Kontrollpanelen".

Tekniska data

Mått Bredd 596 mm
Höjd 818 - 878 mm
Djup 595 mm
Vattentryck Min 0,5 bar (0,05 MPa)
Max 8 bar (0,8 MPa)
Vattentillförsel 1)	Kallt eller varmt vatten max. 60 °C
Kapacitet Kuvert 12

1) Anslut tilloppsslangen till en vattenkran med 3/4-tums rörgänga.

På typskylten på insidan av diskmaskinens lucka visas information om elanslutningar.

Om varmvattnet kommer från en alternativ energikälla (t.ex. bergvärme, fjärrvärme eller vindkraft), använd varmvattensanslutning för att minska energiförbrukningen.

Miljöskydd

Symbolen ✉på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Återvinn material med symbolen ⚙. Sortera förpackningen i lämpligt kärl för att återvinna den.

Placera produkten intill en vattenkran och ett vattenavlopp. Installera produkten under en köksbänk eller en bänkskiva.

Se till att urtagets mått följer måtten på bilden.

Ångskydd

Sätt fast den självhäftande aluminiumfolien på framsidan av bänkskivan längs med diskmaskinen.

Justera diskmaskinens höjd

1. Ta bort den justerbara sockeln.
   2.

2. Om du vill höja den främre delen av produkten vrider du de två främre fötterna moturs.

3. För att höja produkten baktill vrider du mittskruven moturs.

Montera diskmaskinen under bänkskivan eller bredvid andra enheter

WARNING

Se till att du monterar diskmaskinen under eller bredvid stadiga skåp- och bänkstommar för att förhindra personskador eller skador på maskinen.

Använd vinkeljärnen för att sätta fast diskmaskinen under bänkskivan eller bredvid andra enheter.

1. Sätt vinkeljärnen i spåren ovanpå diskmaskinen.

1. Använd skruvarna (på ovansidan eller på sidan) för att montera diskmaskinen. Kontrollera att skruvarna är åtdragna.

Justera diskmaskinens nivå

Med rätt nivå på diskmaskinen kan du stänga luckan ordentligt.

Om maskinens nivå inte är korrekt tar luckan emot i sidorna på skåpet. Lossa eller dra åt de justerbara fötterna för att justera maskinen i höjdled.

När du har justerat nivån på diskmaskinen sätter du tillbaka den justerbara sockeln på diskmaskinen.

Kontrollera att undersidan på den justerbara sockeln står jämnt på marken.

Anslut inloppsslangen till:

• Avloppsmuffen och sätt fast den under arbetsytan. Detta förhindrar att avloppsvatten från diskhon rinner tillbaka in i maskinen.
• Ett stigrör med lufthål. Den inre diametern måste vara minst 4 cm.

Lossa diskhons propp när diskmaskinen tömmer vatten för att förhindra att vattnet rinner tillbaka in i maskinen.

Förlängningen till tömningsslangen får inte vara längre än 2 m. Den inre diametern får inte vara mindre än slangens diameter.

Om tömningsslangen ansluts till ett tvättställs vattenlås tar du bort plastmembranet (A). Om membranet inte avlägsnas kan matpartiklar an- samlas och täppa igen tömningsslangens förbind- ning.

En skyddsanordning hindrar det smutsiga vattnet från att gå tillbaka in i diskmaskinen. Om avlopps-muffen har en backventil kan denna hindra diskmaskinen från att tömma vattnet korrekt. Ta bort backventilen.

LYDSTYRKE - tennes när lydsignalene er deaktivert (nivå 0).

Fest den selvklebende aluminiumsfolien på den fremre delen av benkeplaten i hele bredden.

För att köpa tillbehör, förbrukningsartiklar och reservdelar i vår internetbutik besök oss på: www.husqvarna-electrolux.se
