BRUKSANVISNING NWD-1480FD LG

Tvättmaskin BRUKSANVISNING

Gratulerar till din nya, helautomatiska tvättmaskin från LG! Läs noga igenom hela denna bruksanvisning.

Den innehåller anvisningar om hur du på ett säkert sätt installerar, använder och underhåller maskinen.

Spara bruksanvisningen för den händelse att du behöver kontrollera något vid ett senare tillfälle.

Anteckna maskinens modell- och serienummer.

Jumbotrumma LGs jumbotrumma kan tvätta cirka 40 % mer tvätt än traditionella tvättmaskiner. En större trumma ger bättre tvättresultat.
- Mer ekonomisk tack vare intelligent tvättsystem Minimal energi- och vattenförbrukning tack vare det intelligenta tvättsystemet som själv känner av tvättmängden och vattentemperaturen och sedan beräknar optimal vattennivå och tvättid.
Direkt drivsystem Den avancerade likströmsmotorn roterar trumman direkt utan drivrem och remskiva.
Barnsäkring Barnsäkringssystemet blockerar alla knappar så att barn inte kan komma åt att ändra det inställda programmet när maskinen går.
Balanskontroll för tyst centrifugering Maskinen känner av belastning och balans och fördelar tvätten jämnt, vilket ger lägre ljudnivå under centrifugering.
■ Automatisk omstart Efter strömavbrott startar programmet automatiskt om från det läge där det befann sig när strömmen bröts.

Varningar ....3

Tekniska data 4

Installation....5

Innan du tvättar....11

Dosering av tvättmedel 12

Kontrollpanelen....13

Så här använder du tvättmaskinen 14

Underhåll 20

Felsökning 23

LÄS HELA BRUKSANVISNINGEN INNAN DU ANVÄNDER MASKINEN

För din egen säkerhets skull är det viktigt att du följer anvisningarna i bruksanvisningen. Då minimerar du risken för brand, explosion, elstöt, egendomsskada, personskada och dödsfall.

SÄKERHETSANVISNINGAR

VARNING! : För att minska risken för brand, elstötar och personskada när du använder maskinen, är det viktigt att du följer grundläggande säkerhetsföreskrifter, bland annat följande:

• Maskinen får inte exponeras för väder och vind, vare sig under installationen eller på uppställningsplatsen.
• Försök aldrig att ändra något i programverket.
• När det gäller reparation, utbyte och service av delar i maskinen får du endast vidta sådana åtgårder som beskrivs i bruksanvisningen eller i reparationsanvisningar för användare, som du förstår och som du har tillräckliga kunskaper för att kunna genomföra.
• Det får inte finnas brännbart material som ludd, papper, trasor, kemikalier m.m. under eller i närheten av maskinen.
• Lämna inte barn utan tillsyn i närheten av maskinen när den är igång. Låt aldrig barn leka med maskinen eller krypa in i den. Detta gäller alla typer av hushållsmaskiner.
• Låt aldrig luckan stå öppen. Barn kan få för sig att hänga på luckan eller krypa in i maskinen.

• Stoppa aldrig in handen i maskinen förrän trumman har stannat helt.

• Tvättning kan påverka textiliers flamsäkerhet.

• Tvätta och/eller tumla inte textilier som har exponerats för lättantändliga eller explosiva ämnen (t.ex. bensin, avfettningsmedel, kemtvättmedel, fotogen, vax, olja, färg m.m.).
• Följ alltid textiliernas tvättmärkning för att förhindra att maskinen exponeras för lättantändliga eller explosiva ämnen.
• Smäll inte igen luckan när du ska stänga den och försök aldrig att öppna luckan med väld när den är läst.
• Dra alltid ut nätsladden eller skruva ur säkringen i proppskåpet vid underhåll eller rengöring av maskinen. Då löper du mindre risk att få en stöt.
• Försök aldrig att använda maskinen om den är skadad, inte fungerar som den ska eller om någon del har plockats bort, saknas eller är trasig. Även sladden och stickkontakten måste vara hela.

SPARA DESSA ANVISNINGAR

JORDNING

Tvättmaskinen måste jordas. Jordningen minskar risken för elstöt vid felfunktion eller maskinfel eftersom strömmen alltid väljer den väg som bjuder minst motständ. Maskinen är försedd med jordad elkabel och jordad stickkontakt. Kontakten måste anslutas till ett jordat uttag som är installerat i enlighet med alla lokala och nationella bestämmelser.

• Använd inte grenkontakt eller skarvsladd utan endast den jordade kontakten.
• Anlita elektriker om du inte har ett jordat vägguttag.

WARNING! : Felaktig anslutning av den jordade kabeln medför risk för elstöt. Om du inte säker på att maskinen är korrekt jordad ska behörig elektriker eller servicetekniker anlitas. Ändra inte på stickkontakten som följer med maskinen – om den inte passar i vägguttaget ska behörig elektriker installera ett lämpligt uttag.

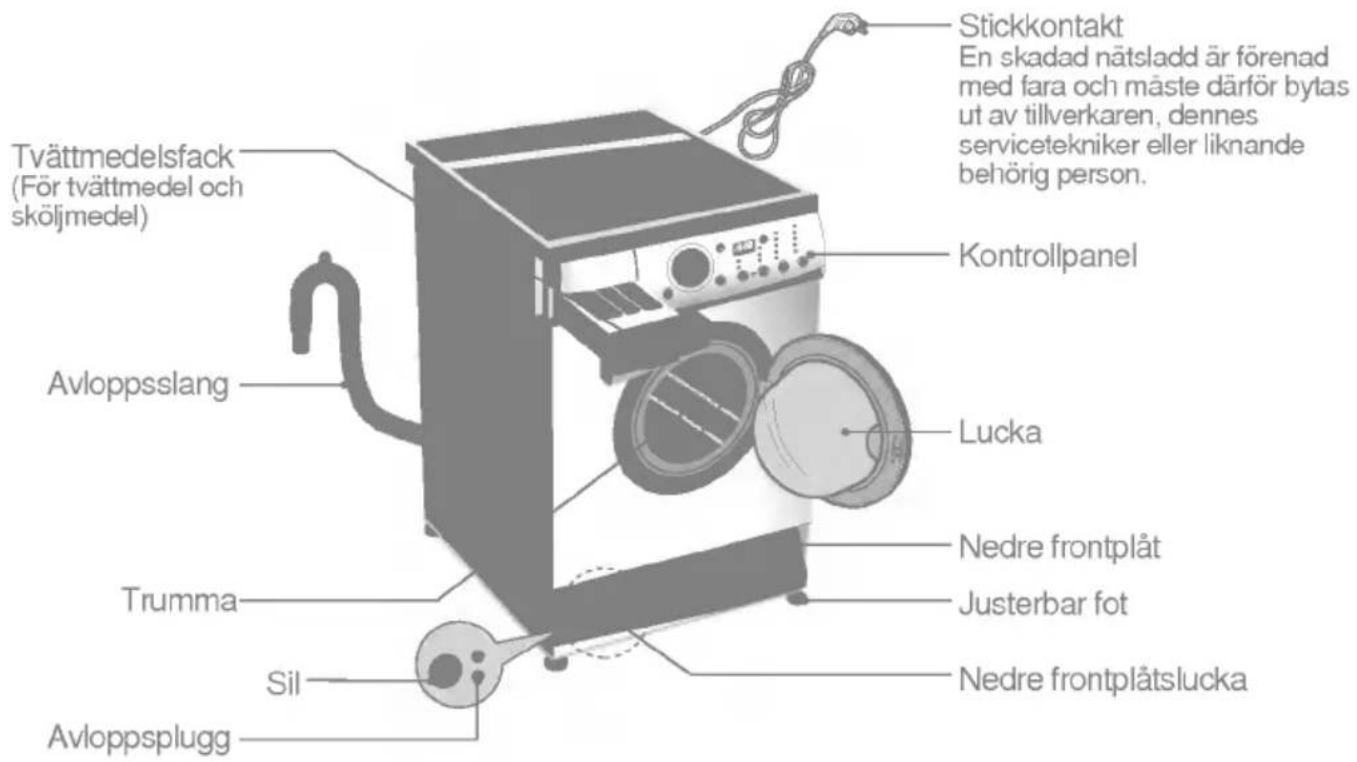

■ Beteckning : Frontmatad tvättmaskin
■ Nätspänning : 220-240V\~, 50Hz
■ Dimensioner : 600mm(W) × 600mm(D) × 850mm(H)
■ Vikt : 65kg
■ Tvättkapacitet : 7,0kg
■ Max. watt : 2100W
■ Centrifugeringshastighet : Ingen centrifugering /400/600/800/1000[WD-1080FD/WD-1085FD]
Ingen centrifugering /400/800/1000/1200[WD-1280(5)FD/WD-1280(5)FDI]
Ingen centrifugering /400/800/1000/1400[WD-1480(5)FD/WD-1480(5)FDI]
■ Vattenförbrukning : 75 ℓ (10,7 ℓ / kg) [WD-1080(5)FD/WD-1280(5)FD/WD-1480(5)FD] 80 ℓ (10,7 ℓ / kg) [WD-1280(5)FDI/WD-1480(5)FDI]
■ Rekommenderat vattentryck : 0,3-10kgf/cm ^2 (30-1000kPa)

* Vi förbehåller oss rätten att av kvalitetsskäl ändra maskinens utseende och tekniska data utan särskilt meddelande.

Tillbehör

Maskinen ska installeras och ställas upp på en plats där den inte exponeras för temperaturer under 0°C eller väder och vind.

Jorda maskinen i enlighet med gällande bestämmelser och föreskrifter.

Om maskinen installeras på mattbelagt golv får öppningen i bottenplattan inte täppas igen av mattan.

■ Transportsäkringar

Maskinen är försedd med transportsäkringar som förhindrar maskinskada under transport.

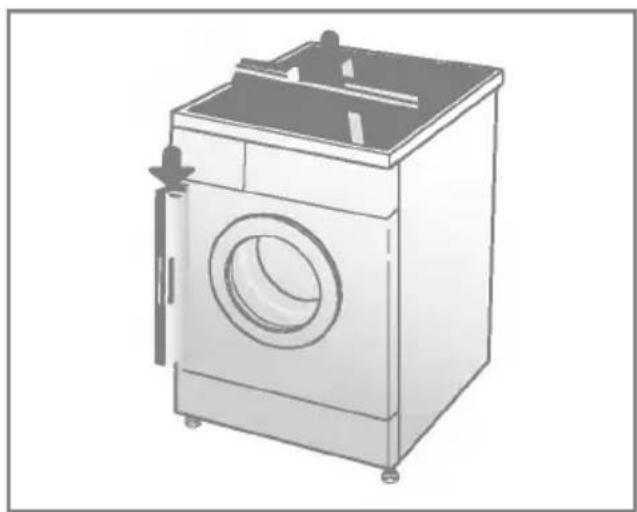

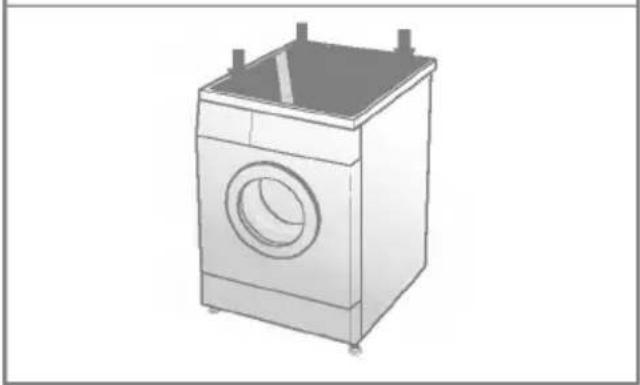

■ Borttagning av transportsäkringar

1. Vid transport skyddas maskinen av 4 transportsäkringar. Innan maskinen används ska transportsäkringarna med gummibussningar tas bort.

- Om du inte tar bort säkringarna och gummibussningarna kan de orsaka kraftiga vibrationer, buller och felfunktion.

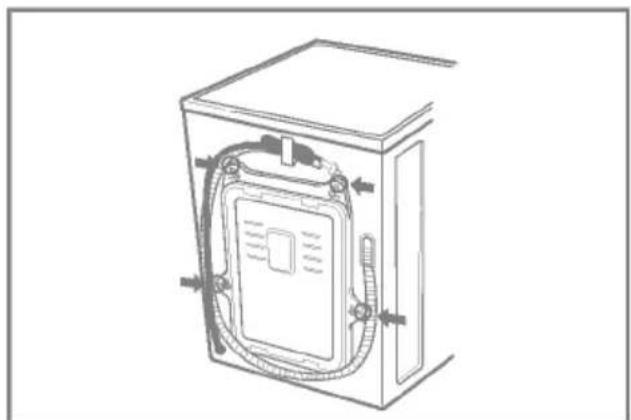

1. Skruva ur de 4 transportsäkringarna med medföljande specialnyckel.

1. Ta ut de 4 transportsäkringarna med gummibussningarna genom att vrida en aning på bussningarna. Spara de 4 transportsäkringarna och specialnyckeln för framtida bruk

- Om du behöver transportera maskinen måste du sätta tillbaka transportsäkringarna.

1. Tillslut hålen med medföljande täckbrickor.

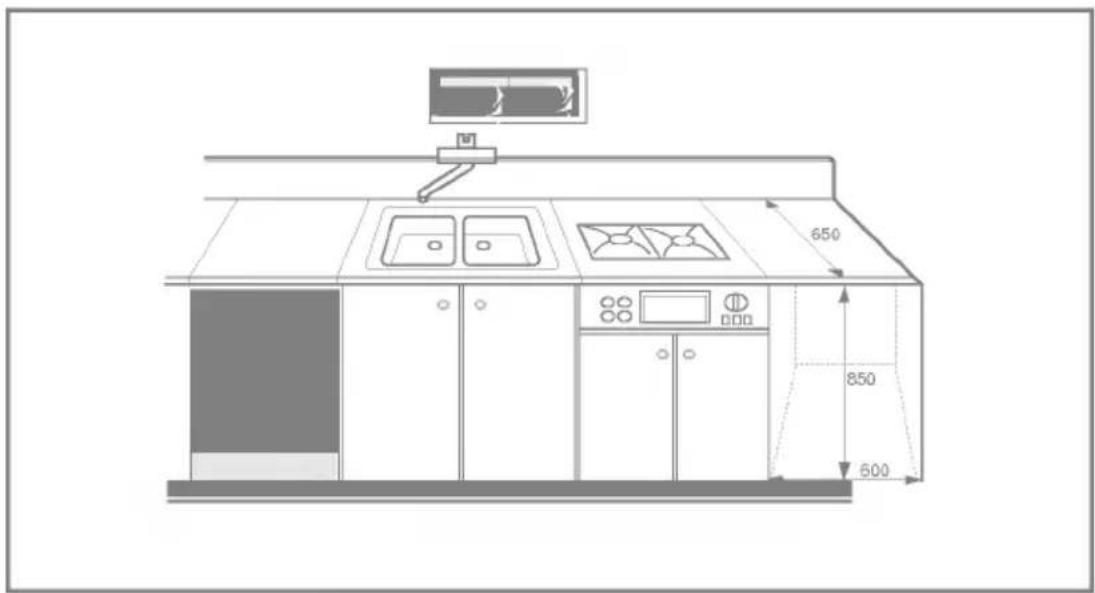

■ Krav på installationsplatsen

Plant golv:

Tillåten lutning under hela tvättmaskinen är 1°.

Eluttag:

Måste sitta högst 1,5 meter från endera sidan av tvättmaskinen. Överbelasta inte eluttaget med mer än en maskin.

Fritt utrymme:

Tvättmaskinen behöver fritt utrymme runt om. (10 cm på baksidan och 2 cm på höger och vänster sida)

Lägg inte tvätt ovanpå maskinen.

Detta kan skada maskinens yta eller knapparna.

■ Elanslutning

1. Använd inte skarvsladd eller grenkontakt.
2. En skadad nätsladd är förenad med fara och måste därför bytas ut av tillverkaren, dennes servicetekniker eller liknande behörig person.
3. Dra alltid ur stickkontakten och stäng vattentillförseln när du har använt maskinen.
4. Anslut maskinen till jordat vägguttag i enlighet med gällande installationsföreskrifter.
5. Nätsladdens stickkontakt måste vara lätt åtkomlig.

■ Använd nya slangar när du ansluter tvättmaskinen till vattenledningen. Gamla slangar får inte användas.

■ Vattenanslutning

▶Vattentrycket ska vara lägst 30 kPa och högst 1000 kPa (0,3\~10 kg/cm²).
▶ Ü Se till att inte skada gängningen när du ansluter tilloppsslangen till kopplingsstycket.
▶Om vattentrycket överstiger 1000 kP ska dekompressionsanordning installeras.
- Tilloppsslangen levereras med två gummipackningar som förhindrar vattenläckage.
- Kontrollera att anslutningarna är vattentäta genom att öppna kranen helt.
- Kontrollera med jämna mellanrum att slangen är hel och byt vid behov.
- Kontrollera att slangen inte ligger i veck och att den inte är klämd.

■ Vanlig kran utan gängor och tilloppsslang med skruvkoppling

1. Lossa lässkruven före montering på kranen.

2. Skjut upp kopplingen tills gummipackningen ligger tätt an mot kranen. Dra åt de 4 skruvarna.

3. Skjut tilloppsslangen uppåt så att gummipackningen i slangen sluter tätt om kranen och dra sedan åt kopplingen genom att skruva den medurs.

■ Vanlig kran utan gängor och tilloppsslang med snabbkoppling

1. Lossa skruven på det övre kopplingsstycket.

1. Skjut upp det övre kopplingsstycket tills gummipackningen ligger tätt an mot kranen. Dra åt de 4 skruvarna.

1. Anslut tilloppsslangen till mellankopplingen genom att skjuta brickan nedät.

• Ta bort riktbrickan om kranens diameter är stor.

• Vrid mellankopplingen så att vatten inte läcker ut.
• Kontrollera att gummipackningen sitter i slangkopplingen.

- Stäng av kranen innan du tar bort tilloppsslangen från mellankopplingen. Dra sedan slangen nedät genom att skjuta brickan nedät.

Använd horisontell kran

Horisontell kran

Förlängningskran

Rektangulär kran

• Maskinen levereras med enbart kallvattenkoppling
• Kontrollera att slangen inte ligger i veck och att den inte är klämd.

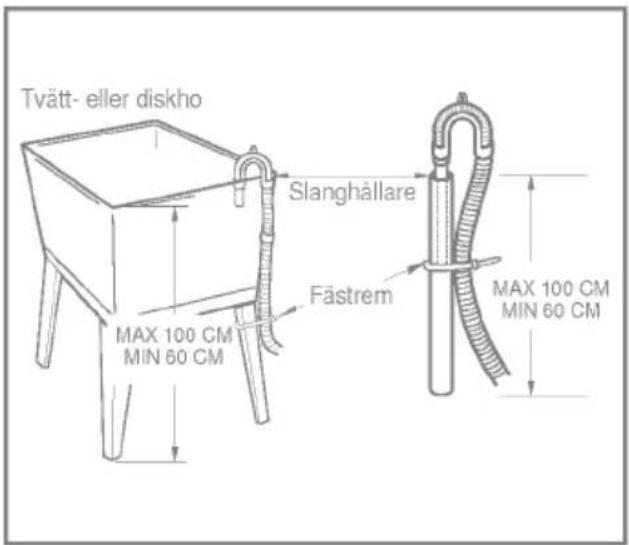

- Fäst avloppsslangen vid tvätt- eller diskhon med hjälp av en kedja.

- Om du fäster avloppsslangen ordentligt skyddar du golvet från vattenskada vid läckage.

• Avloppsslangen får inte placeras högre än 100 cm över golvet.
• Fäst avloppsslangen ordentligt så att risken för läckage minskar.

• Om avloppsslangen är för lång orsakar detta onödigt hög ljudnivå.

• Fäst avloppsslangen vid tvätt- eller diskhon med en kedja.

• Fäst avloppsslangen ordentligt så att risken för läckage minskar.

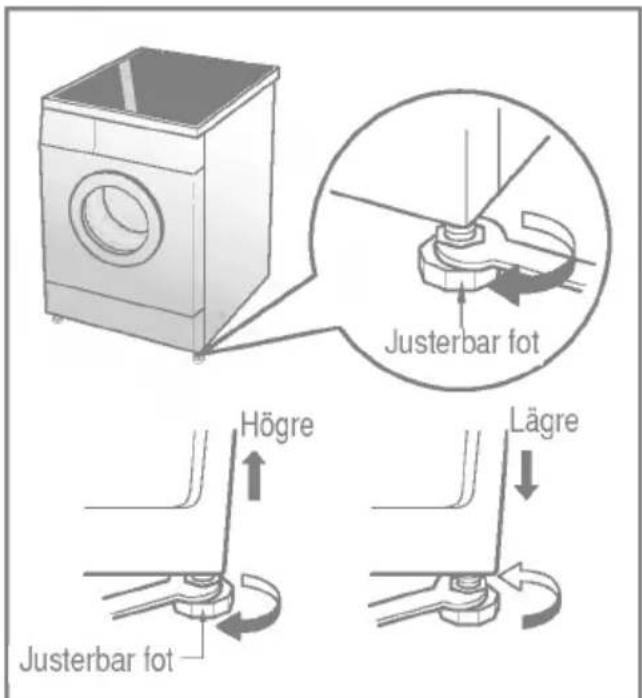

■ Nivåjustering

1. Undvik onödigt hög ljudnivå och vibrationer genom att installera tvättmaskinen på ett plant golv, helst i ett hörn av rummet.

1. Om golvet är ojämnt, justerar du maskinens fötter så att maskinen står i våg (stoppa inte in träbitar eller annat under fötterna). Kontrollera att alla fyra fötter vilar stadigt på golvet. Kontrollera med vattenpass att maskinen står i våg.

* Diagonalkontroll Tryck på vart och ett av topplåtens fyra hörn. Om maskinen vickar när du trycker på ett hörn måste du justera motsvarande fot.

■ Råd och tips

1. Tvättmärkning

Titta på tvättmärkningen i dina kläder så får du reda på vilket material plaggen är tillverkade av och hur de ska tvättas.

2. Sortering

Det bästa tvättresultatet får du om du sorterar tvätten i högar med likartade plagg som kan tvättas med samma tvättprogram. Olika material kräver olika vattentemperaturer och centrifugeringshastigheter. Tvätta alltid vita/ljusa kläder för sig. Mörkfärgade plagg kan avge färgämnen och ludd som missfärgar ljusa plagg. Tvätta helst inte hårt smutsad tvätt samtidigt med lätt smutsad tvätt.

Nedsmutsning (härd, normal, lätt)

Färg (vit, ljus, mörk)

Ludd (avluddande, luddsamlande)

Sortera tvätten efter graden av nedsmutsning.

Tvätta vita plagg för sig och kulörta plagg för sig.

Tvätta plagg som luddar av sig för sig och plagg som drar åt sig ludd för sig.

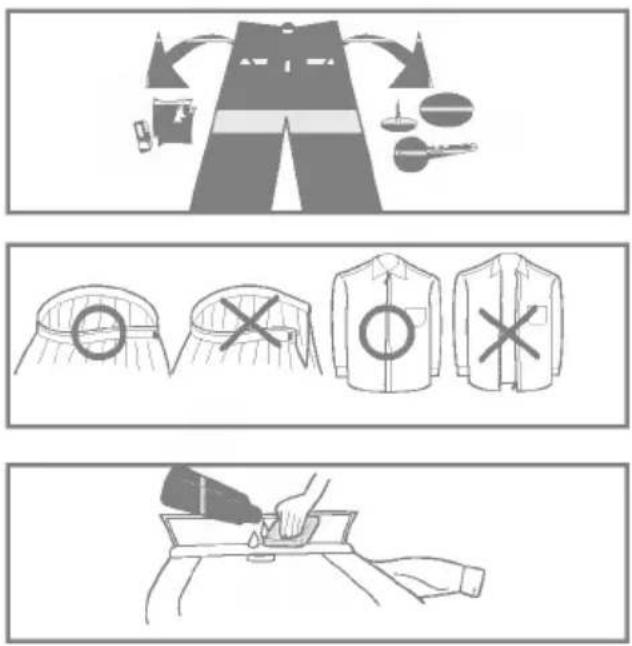

3. Inläggning av tvätt i maskinen

Blanda stora och små plagg. Lägg först in stora plagg, som helst inte bör utgöra mer än halva tvättmängden. Tvätta inte enstaka plagg eftersom det kan leda till felaktig belastning. Lägg i stället in ytterligare ett eller två likartade plagg.

• Töm fickor. Gem, spikar, härklämmor, tändstickor, pennor, mynt, nycklar och liknande hårda saker kan skada både maskinen och dina kläder.
• Stäng dragkedjor och knäpp knappar o.dyl. så att dessa inte hakar i andra plagg.
• Utsatta partier som kragar och ärm- och byxuppslag blir renare om du förbehandlar dem med lite tvättmedel löst i vatten. Förbehandla även fläckar.

■ Dosering av tvättmedel och sköljmedel

1. Doseringsbehållaren

2. Dosering av sköljmedel

• Vid dosering av sköljmedel får nivån inte överstiga linjen som anger maxnivån. Om du fyller på mer sköljmedel kan det spolas från facet för tidigt och fläcka kläder.
• Lämna inte kvar sköljmedel i facket längre tid än 2 dagar. (Sköljmedel kan hårdna.)
• Sköljmedel tillsätts automatiskt under den sista sköljcykeln.
• Öppna inte facket när maskinen fylls med vatten.
• Lösningsmedel (bensen etc.) får inte användas..

Häll inte sköljmedel direkt på kläderna.

3. Dosering av tvättmedel

• Följ tvättmedelstillyverkarens doseringsanvisningar
- Om du använder för mycket tvättmedel kan detta leda till kraftig skumbildning, vilket ger sämre tvättresultat och innebär en kraftig belastning på motorn (risk för driftfel).
- Använd tvättmedelspulver endast i frontmatade maskiner
- Doseringen av tvättmedel kan behöva anpassas till vattentemperaturen, vattnets hårdhet, tvättgodsets storlek och graden av nedsmutsning. Kraftig skumbildning ger sämre tvättresultat.

\* Tips

Fylld maskin : följ tillverkarens anvisningar. Halvfylld maskin : 3/4 av normal mängd. Minimal tvättmängd : 1/2 av normal mängd.

- Tvättmedlet spolas från facket i början av programmet.

■ Rekommenderade program beroende på typen av tvätt Energimärkningen är baserad på 60°C-programmet för bomull, som testats i enlighet med EN60456. i ( ) : WD-1080(5)FD/1280(5)FD, *( ) : WD-1280(5)FDI/1480(5)FDI

Program	Material Typ	Rätt temp. (välj)	Tvätt (välj)	Maximal tvättmängd	Vatten i liter	Energi i kWh	Tid i minuter
Bomull	Färgäkta plagg (skjortor, nattlinnen, pyjamas ...) och lätt smutsad vit bomull (under-kläder ...)	60°C (kallt, 30°C, 40°C, 95°C)	Huvudtvätt (+ Förtvätt)	7,0kg	75**(80)	1,33	163**(159)
				5,0kg	65	1,24	163**(159)
				2,0kg	52	1,2	153**(149)
Bomull-eko	Tvättgods av samma typ som vittvätt	60°C (40°C)	Huvudtvätt (+ Förtvätt)	7,0kg	75**(80)	1,4	178
				5,0kg	65	1,2	178
				2,0kg	48	1,0	163
Syntettvätt	Polyamid, akryl, polyester	40°C (kallt, 30°C, 60°C)	Huvudtvätt (+ Förtvätt)	3,5kg	60**(82)	0,5	90
				2,0kg	48**(70)	0,4
Fintvätt	Fintvätt (siden, silke, gardiner ...)	30°C (kallt, 40°C)	Huvudtvätt	3,0kg	60	0,5	67
				1,0kg	48	0,3
Ylletvätt	Ylleplagg i ren, ny ull som tål maskintvätt	30°C (kallt, 40°C)	Huvudtvätt	2,0kg	52	0,3	61
				1,0kg	48	0,2
Handtvätt	"Handtvätt" i plaggets tvättmärkning	kallt (30°C, 40°C)	Huvudtvätt	2,0kg	52	0,03	60
				1,0kg	48	0,01
Snabbtvätt 30	Tvättgods av samma typ som bomull och syntettvätt	30°C (kallt, 40°C)	Huvudtvätt	5,0kg	48	0,3	30
				2,0kg	40	0,2

* Förtvätt : Hårt smutsad tvätt och plagg med proteinfläckar.

Förtvätt kan användas till programmen Bomull-eko, Bomull och Syntettvätt.

* Vattentemperatur : Välj vattentemperatur för tvättcyklerna. Följ alltid tillverkarens tvättmärkning eller rekommendationer.

å här använder du tvättmaskinen

1. Autoprogrammet (Bomull)

• Tryck på Till/Från för att starta.
• Tryck på Start/Paus.
  • Autoinställningar
• Tvätt : Endast huvudtvätt
• Sköljning : 3 gånger
• Centrifugering : 1400 (1200, 1000) v/min
• Vattentemperatur : 60°C
• Program : Bomull

2. Manuell inställning

• Tryck på Till/Från för att starta.
• Välj inställningar genom att trycka på de aktuella knapparna.

På sidorna 15 – 19 kan du läsa mer om manuell inställning av olika funktioner.

- Tryck på Start/Paus.

3. Ljudsignal till/ från

• Aktivera funktionen Ljudsignal till/från genom att samtidigt trycka på Centrifugering och Vattentemp.
• Du kan när som helst aktivera Ljudsignal till/från. Funktionen är aktiverad när strömmen slås från, men inaktiveras automatiskt vid strömavbrott.

4. Automatisk inställning för halv tvättmängd.

- När du har en liten tvättmängd sparar du tid och pengar genom att använda den automatiska inställningen för halv tvättmängd.

Maskinen justerar automatiskt vattennivån i förhållande till tvättmängden.

• Tack vare detta system använder maskinen bara så mycket vatten som behövs för att tvätta och skölja aktuell tvättmängd.
• När du har en liten tvättmängd sparar du tid och pengar genom att använda den automatiska inställningen för halv tvättmängd.

Ett automatiskt system justerar vattennivån i förhållande till tvättmängden.

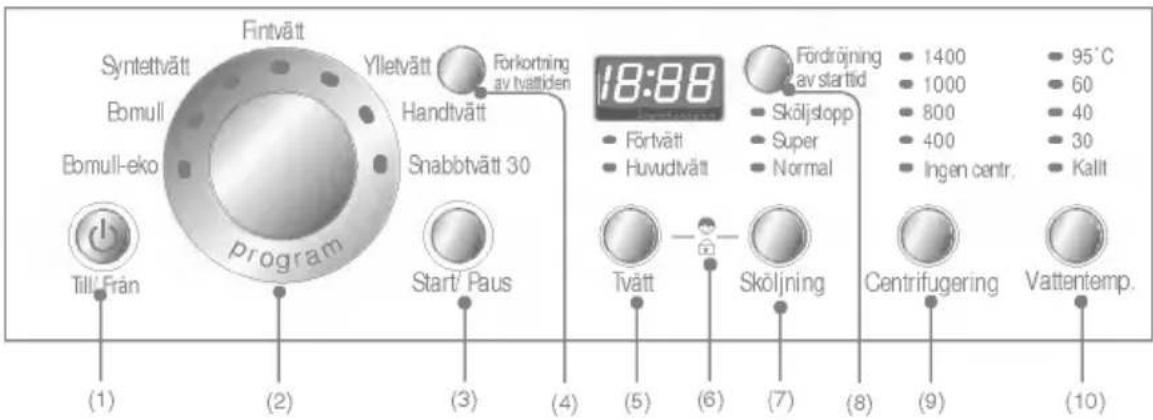

(1) Knapp: Till/Från
(2) Vred: Program
(3) Knapp: Start/Paus

(4) Knapp : Förkortning av tvättiden
(5) Knapp : Tvätt
(6) Barnsäkring

(7) Knapp: Sköljning
(8) Knapp: Fördröjning av starttid
(9) Knapp: Centrifugering
(10) Knapp: Vattentemperatur

Till/ Från

1. Till/ Från (Strömbrytaren)

• Slå på strömmen genom att trycka på Till/Från.
• Till/Från kan även användas till att ångra inställning av Födröjning av starttid.

2. Autoprogrammet

• När du trycker på Till/Från är maskinen inställd på programmet Bomull.
• Om du vill välja ett annat program trycker du på Start/Paus.
• Autoprogrammet
• Bomull / Huvudtvätt/
• Normal sköljning/ 1400 v/min/ 60°C [WD-1480(5)FD/1480(5)FDI]
• Normal sköljning/ 1200 v/min/ 60°C [WD-1280(5)FD/1280(5)FDI]
• Normal sköljning/ 1000 v/min/ 60°C [WD-1080FD/1085FD]

- Du kan välja mellan 7 program beroende på typ av tvätt.

• Bomull-eko
• Bomull
• Syntettvätt
• Fintvätt
• Ylletvätt
• Handtvätt
• Snabbtvätt 30

1. Program

• När du trycker på Till/Från är maskinen inställd på programmet Bomull.
• Om du vill välja ett annat program vrider du Programvredet till önskat program:

"Bomull-eko U Bomull U Syntettvätt U Fintvätt U Ylletvätt U Handtvätt U Snabbtvätt 30".

På sidan 13 hittar du mer information om programval.

2. Ordningsföljd

• Bomull-eko
• Bomull
• Syntettvätt

• Fintvätt

• Ylletvätt

• Handtvätt
• Snabbtvätt 30

1. Start

Start/ Paus

- Start/Paus använder du till att starta och stoppa tvättprogrammet.

2. Paus

• Tryck på Start/Paus om du tillfälligt vill stoppa tvättprogrammet.
• När du har tryckt på Start/Paus stängs strömmen automatiskt av efter 4 minuter.

Förkortning av tvättiden

1. Förkortning av tvättiden

• Med denna funktion kan du förkorta tvättiden för ett program.
• Du aktiverar funktionen genom att trycka en gång på knappen Förkortning av tvättiden innan du startar programmet.
• Denna funktion kan inte användas till programmet Snabbtvätt 30.

• Tryck på Tvätt för att välja typ av tvätt.
• Huvudtvätt
• Förtvätt + Huvudtvätt

1. Huvudtvätt

- Välj Huvudtvätt för lätt och normalt smutsad tvätt.

2. Förtvätt + huvudtvätt

• Välj Förtvätt + Huvudtvätt för hårt smutsad tvätt.
- Förtvätt kan du välja för programmen Bomull-eko, Bomull och Syntettvätt.
Lampan tänds när funktionen är aktiverad.

Använd denna funktion om du vill läsa alla knappar så att det inte går att ändra program/funktioner när maskinen är igång.

1. Barnsäkring

- Aktivera Barnsäkring genom att samtidigt trycka på Tvätt och Sköljning.

• När Barnsäkring är aktiverad, är alla knappar lästa.
• Inaktivera Barnsäkring genom att samtidigt trycka en gång till på Tvätt och Sköljning.

- Gör så här om du vill ändra programmet när Barnsäkring är aktiverad:

1. Tryck samtidigt på Tvätt och Sköljning.
2. Tryck på Start/Paus.
3. Ändra programmet och tryck på Start/Paus.

- Du kan när som helst aktivera Barnsäkring. Funktionen inaktiveras automatiskt. Barnsäkring fungerar även när strömmen är frånslagen.

Sköljstopp

Super

Normal

Sköljning

• Välj typ av sköljning genom att trycka på knappen Sköljning.

- Normal

- Super

- Normal + Sköljstopp

- Super + Sköljstopp

1. Normal

• Vid Bomull-eko / Bomull / Syntettvätt sköljer maskinen 3 gångero
  • Vid Ylletvätt / Snabbtvätt 30 / Handtvätt / Fintvätt sköljer maskinen 2 gånger

2. Super

• Normal + ytterligare 1 sköljning.
- Använd Super om du vill skölja en extra gång när tvätten är hårt smutsad och när du har använt mycket tvättmedel.

3. Sköljstopp

• Om du vill undvika att tvätten blir skrynklig kan du låta tvätten ligga kvar i maskinen utan att den centrifugeras efter sista sköljningen. Då väljer du Sköljstopp genom att trycka på Centrifugering. När du vill tömma ut vattnet och centrifugera tvätten, trycker du på Start/Paus för att inaktivera Sköljstopp och väljer sedan centrifugeringshastighet eller program.
• Starta programmet genom att trycka på Start/Paus en gång till.
• Om du bara vill tömma ut vattnet, trycker du på programmet Ingen centrifugering eller Pump.

Lampan tänds när Sköljstopp är aktiverat.

3:00

öjning artlid

5:00

1. Fördröjning av starttid

Tvätta med Födröjd start

• Öppna vattenkranen.
• Lägg in tvätten och stäng luckan.

• Dosera tvättmedel och sköljmedel i facket.

• Inställning av Fördröjd start

• Tryck på Till/Från.
• Vrid Programvredet till önskat program.
• Tryck på knappen Födröjning av starttid och ställ in önskad tid.
• Tryck på Start/Paus. (":" blinkar.)

- När du trycker på Fördröjning av starttid visas "3:00". Du kan fördröjda starttiden med 3 – 19 timmar.

- Varje gång du trycker på knappen fördröjs starttiden med en timme.

- Inaktivera Födröjd start genom att trycka på Till/Från.

- Fördröjning av starttid är det beräknade antalet timmar tills programcykeln eller den valda funktion (Tvätt, Sköljning, Centrifugering) är klar.

- Fördröjningstiden och den faktiska tvättiden kan variera något beroende på vattentillförsel och vattentemperatur.

[WD-1080FD/1085FD]

1. V/min för centrifugering

• Du kan ställa in följande v/min för centrifugering.
• Bomull-eko

800 U 1000 U (1200) U (1400) U Ingen centrifugering U 400 U (600)

- Bomull

1400 U Ingen centrifugering U 400 U 800 U 1000
[WD-1480(5)FD/1480(5)FDI]
1200 ∪ Ingen centrifugering ∪ 400 ∪ 800 ∪ 1000
[WD-1280(5)FD/1280(5)FDI]
1000 ∪ Ingen centrifugering ∪ 400 ∪ 600 ∪ 800
[WD-1080FD/1085FD]

• Syntettvätt
  800 U 1000 U Ingen centrifugering U 400 U (600)
• Fintvätt
  400 U (600) U 800 U Ingen centrifugering
• Ylletvätt/Handtvätt
  400 U (600) U 800 U 1000 U Ingen centrifugering
• Snabbtvätt 30
  400 U (600) U 800 U 1000 U (1200) U (1400) U Ingen centrifugering

2. Ingen centrifugering

- Om du väljer Ingen centrifugering stannar maskinen efter sista sköljningen.

Lampan tänds när funktionen är aktiverad

• Tryck på Temp. för att välja vattentemperatur
• Kallt
  -30°C/40°C/60°C/95°

1. Vattentemperatur

• Följande vattentemperaturer kan ställas in:
• Bomull-eko

60°C U 40°C

- Bomull

60°C U 95°C U Kallt U 30°C U 40°C

- Syntettvätt

40°C U 60°C U Kallt U 30°C

- Fintvätt, Ylletvätt och Snabbtvätt 30

30°C U 40°C U Kallt

- Handtvätt

Kallt u 30°C U 40°C

Den tända lampan visar vald temperatur.

Se sidan 13 för närmare upplysningar.

• När Barnsäkring är aktiverad visar displayen "LL".
• När Födröjd start är aktiverad visar displayen resterande tid tills valt program är klart.

2. Självdiagnos

• Vid maskinfel, visas typ av fel.
“PE”: Fel på vattentrycket
"FE": Vatten svämmar över
"dE": Luckan är inte stängd
"LE": Motorn är överbelastad
“CE”: Motorn är överbelastad
“I E”: Fel på vattentillförseln
"OE": Tömningsfel
"UE": Obalans
"E": Fel på vattentemperatur

Följ anvisningarna om felsökning på sidan 23 om något av dessa felmeddelanden visas.

3. Tvätten är klar

- När tvättcykeln är klar visas "End" i displayen.

4. Gångtid

• Under tvättprogrammets gång visas den återstående tvättiden.
• Tillverkarens rekommendationer: ; *( ) : WD-1080(5)FD/1280(5)FD ** ( ) : WD-1280(5)FDI/1480(5)FDI

- Bomull-eko: ca 2 timmar och 58 minuter

- Bomull: ca 2 timme och 43**(39) minuter

- Syntettvätt: ca 1 timme och 30 minuter

- Fintvätt: ca 1 timme och 7 minuter

- Ylletvätt: ca 1 timme och 1 minuter

- Handtvätt: ca 1 timme

- Snabbtvätt 30 : ca 30 minuter

• Tvättiden kan variera beroende på mängden tvätt, vattentrycket, vattentemperaturen och andra faktorer.
• Om maskinen känner av obalans eller om antiskumfunktionen är aktiverad, behövs längre tvättid. (Du kan öka tvättiden högst 45 minuter.)

nderhåll

* Kom ihåg att alltid dra ut nätsladden innan du rengör tvättmaskinens invändigt.

■ Filtret i tilloppsslangen

• Om vattnet inte spolas in i tvättmedelsfacket blinkar felmeddelandet "IE" på kontrollpanelen.
• Om vattnet är mycket hårt eller innehåller kalkavlagringar kan filtret i tilloppsslangen bli tilltäppt. Därför kan det vara bra att rengöra filtret då och då.

1. Stäng vattenkranen.

2. Rengör filtret med en hård, styv borste.

1. Skruva loss vattenslangen.

2. Montera tillbaka vattenslangen.

■ Silen

* Silen samlar upp trådar och små föremål från tvätten. Rengör silen regelbundet.

▲ OBS! Innan du rengör silen måste du tömma maskinen med avloppsslangen. Var försiktig om vattnet som ska tömmas är varmt.

1. Öppna nedre frontplåtsluckan (①) med hjälp av ett mynt. Vrid på avloppspluggen (②) och lossa slangen.

2. Ta bort avloppspluggen (②) så att vattnet töms. Samla upp vattnet i ett kärl. När vattnet har tömts lossar du silen (③).

3. Rengör silen (③) och sätt tillbaka den genom att vrida fast den medurs. Sätt tillbaka avloppspluggen (②) och stäng nedre frontplåtsluckan.

■ Doseringsbehållaren

* Med tiden kan tvättmedel och sköljmedel avlagras i facken.

• Därför bör du då och då rengöra facken under rinnande vatten.
• Du kan ta loss hela behållaren från maskinen genom att trycka ned spärren och dra ut den.
• Ta bort den övre delen av sköljmedelsfacket så blir det lättare att rengöra facket.

■ Urtaget för doseringsbebehållaren

* Tvättmedel kan också ansamlas i urtaget för behållaren och därför bör du ibland rengöra även detta med hjälp av en tandborste.
- När du är klar med rengöringen sätter du tillbaka behållaren på plats och kör ett sköljprogram utan tvätt.

■ Tvättrumman

- Om du bor i ett område med hårt vatten kommer det med tiden att bildas kalkavlagringar i tvättmaskinen som är svåra att upptäcka och besvärliga att få bort.

Så småningom kan kalkavlagringarna orsaka störningar i driften och om du inte får bort kalken måste du till sist byta ut maskinen.

- Även om tvättrumman är tillverkad av rostfritt stål kan det ändå bildas små rostfläckar via

mindre metallföremål (gem, säkerhetsnålar etc.) som ligger kvar i maskinen.

• Tvättrumman bör därför rengöras med jämna mellanrum.
• Om du använder kalkborttagningsmedel, färg- eller blekmedel, kontrollera då att medlen är avsedda för tvättmaskiner.

*Kalkborttagningsmedlet kan innehålla ämnen som angriper vissa delar av tvättmaskinen.

*Rostfläckar tas bort med rengöringsmedel som är särskilt avsett för rostfritt stål.

*Använd aldrig stålull.

■ Rengöring av tvättmaskinen

1. Utvändigt

Du kan förlänga tvättmaskinens livstid genom att sköta den noggrant.

Utvändigt kan du rengöra maskinen med varmt vatten och ett milt (ej repande) rengöringsmedel.

Torka omedelbart bort överflödigt vatten. Eftertorka med fuktig trasa.

Vassa föremål kan skada ytan.

* VIKTIGT: Använd inte denaturerad alkohol, spädningsmedel och liknande produkter.

2. Invändigt

Torka av lucköppningen, luckpackningen och luckglaset. Dessa ytor måste hållas rena för att luckan ska förbli vattentät.

Kör ett helt tvättprogram med varmvatten.

Upprepa processen vid behov.

Använd endast rengöringsmedel som rekommenderas för tvättmaskiner när du avlägsnar kalkavlagringar.

■ Exponering för låga temperaturer

Om tvättmaskinen utsätts för temperaturer under 0°C, antingen på uppställningsplatsen eller under förflyttning, måste du vidta följande åtgärder för att förhindra att maskinen skadas:

1. Stäng vattenkranen.
2. Lossa slangar från vattenkranen och töm slangarna.
3. Sätt i nätsladden i jordat uttag.
4. Se till att trumman är tom. Tillsätt 3,8 l giftfritt frostskyddsmedel. Stäng luckan.
5. Ställ in centrifugering och låt maskinen centrifugera i 1 minut så att allt vatten töms från tvättrumman. Allt frostskyddsmedel kommer inte att drivas ut.
6. Dra ut nätsladden, torka trumman invändigt och stäng luckan.
7. Ta ut doseringsbehållaren. Töm ut eventuellt vatten i facken och torka dem. Sätt tillbaka doseringsbehållaren.
8. Låt tvättmaskinen stå upprätt på fötterna.
9. När frostskyddsmedlet inte längre behövs rengör du maskinen genom att köra ett helt tvättprogram med tvättmedel men utan tvätt.

elsökning

* Tvättmaskinen är utrustad med automatiska säkerhetsfunktioner som på ett tidigt stadium upptäcker och diagnostiserar fel.

Om maskinen inte fungerar som den ska, eller om den inte fungerar alls, ska du kontrollera följande punkter innan du ringer servicetekniker.

Fel	Tänkbar orsak	Lösning
Maskinen skramlar och för oljud	Finns det främmande föremål som mynt eller säkerhetsnålar i trumman eller pumpen?	Stanna maskinen och kontrollera trumman och silen.Om ljudet fortfarande hörs efter omstart av maskinen ska du ringa behörig servicetekniker.
Det dunkar i maskinen	Tung tvätt medför ofta ett dunkande ljud. Detta är normalt.	Om ljudet inte försvinner är det troligen obalans i maskinen. Stanna maskinen och omfördela tvätten.
Maskinen vibrerar	Är alla transportsäkringar och allt emballage borttaget?Står alla fötterna stadigt på golvet?	Se bruksanvisningen om skruvarna inte har tagits bort vid installationen.Tvätten är ojämnt fördelad i trumman.Stoppa maskinen och omfördela tvätten.
Maskinen läcker vatten eller svämmar över av vatten eller skum	Är tilloppsslangen korrekt fastsatt i vattenkranen och maskinen?Är det stopp i avloppet?	Sätt i tilloppsslangen korrekt.Rensa avloppet. Kontakta rörmokare vid behov.Använder du för mycket eller olämpligt tvättmedel? Skumbildning kan orsaka vattenläckage.
Maskinen tar inte in vatten eller tar in vatten långsamt	Är vattentrycket i kranen dåligt?Är vattenkranen helt öppen?Finns det veck på tilloppsslangen?Är filtret i tilloppsslangen tilltäppt?	Prova med en annan kran i huset.Öppna kranen helt.Räta ut tilloppsslangen.Kontrollera filtret i tilloppsslangen.Räta ut eller rengör avloppsslangen.Rengör silen.
Maskinen tömmer inte eller tömmer långsamt	Finns det veck på avlopps- slangen eller är den tilltäppt?Är silen tilltäppt?

elsökning

Fel	Tänkbar orsak	Lösning
Maskinen startar inte	Är stickkontakten ansluten till vägguttaget? Glapparkontakten?Har säkringen gått,överspänningskyddet utlöstseller är det strömavbrott?Är vattenkranen stängd?	Kontrollera att stickkontakten sitterordentligt i vägguttaget.Återställ överspänningskyddet ellerbyt säkring. Använd endastrekommenderad säkring. Omströmkretsen är överbelastad skafelet åtgårdas av behörig elektriker.Öppna vattenkranen.
Maskinen centrifugerar inte	* Är luckan ordentligt stängd?	Kontrollera att luckan är ordentligtstängd och tryck på Start/Paus. Närdu har tryckt på Start/Paus kan det tanågra sekunder innan tvättmaskinenbörjar centrifugera. Luckan måstevara låst innan centrifugering kanpåbörjas.
Luckan går inte att öppna		Av säkerhetsskäl kan luckan inteöppnas när maskinen har startat.Vänta någon minut innan du öppnarluckan så att den elektriskalåsmekanismen hinner frikopplas.
Tvättprogrammet tarlängre tid än normalt		Tvättiden kan variera beroende påmängden tvätt, vattentrycket,vattentemperaturen och andrafaktorer.Om maskinen upptäcker att obalansföreligger eller omantiskumprogrammet är aktiverat skatvättiden ökas.

elsökning

Fel	Tänkbar orsak	Lösning
	Är vattentrycket i kranen dåligt?Är vattenkranen helt öppen?Är tilloppsslangen veckad?Är filtret i tilloppsslangen tilltäppt?	Prova med en annan kran i huset.Öppna kranen helt.Räta ut tilloppsslangen.Kontrollera filtret i tilloppsslangen.
	Är avloppsslangen veckad eller tilltäppt?Är silen tilltäppt?	Räta ut eller rengör avloppsslangen.Rengör silen.
	Är det för litet tvätt i maskinen?Är tvätten ojämnt fördelad i trumman?Maskinen är utrustad med en funktion som upptäcker och korrigerar obalans. Om enstaka tungt tvättgods stoppas in i maskinen, t.ex. badmatta, morgonrock etc., kan centrifugeringen avbrytas eller stoppas helt om för stor obalans uppstår även efter det att centrifugering har startats flera gånger.Om tvätten är för våt efter slutfört program, ska du balansera belastningen genom att stoppa in små plagg och upprepa centrifugeringen.	Lägg in 1 eller 2 artiklar för att få en jämnare belastning.Arrangera om tvätten så att centrifugeringen kan göras korrekt.
	Är luckan öppen?	Stäng luckan.Om "dE" inte försvinner, ring servicetekniker.
		Dra ut nätsladden och ring servicetekniker.
	Om maskinen blir överfull p.g.a. felaktig vattenventil visas felmeddelandet "FE" i displayen.	Stäng vattenkranen.Dra ut nätsladden.Ring servicetekniker
	Om maskinen upptäcker att vattennivån är fel visas felmeddelandet "PE".
	Överbelastning på motorn
	Överbelastning på motorn

gna anteckningar

LG Electronics Inc.
