BRUKSANVISNING QT3400FX Husqvarna-Electrolux

Bruksanvisning Frysskåp

Bruksanvisning Fryser

Tack för att du valt en kvalitetsprodukt från Electrolux.

För att säkerställa bästa prestanda hos produkten ber vi dig att noga läsa igenom denna bruksanvisning. Du kan då navigera genom alla procedurer på ett effektivt sätt. Spara bruksanvisningen på en säker plats så att du har den till hands om du behöver studera något avsnitt igen. Se också till att bruksanvisningen medföljer produkten om den lämnas över till en ny ägare.

Vi önskar dig lycka till och mycket nöje med din nya hushållsapparat.

INNEHÅLL

SÄKERHETSINFORMATION

Säkerhet för barn och handikappade	3
Allmän säkerhet	3
Daglig användning	4
Skötsel och rengöring	4
Installation	4
Service	5

KONTROLLPANEL

Display 5Slå på 6Stänga av produkten 6Temperaturreglering 6Funktionsmeny 6Barnlås 6Eko-funktionen 7Action Freeze-funktionen 7Funktionen Dryckkylning 7Temperaturlarm 7Larm vid öppen dörr 8

	8
Invändig rengöring	8
DAGLIG ANVÄNDNING	8
Infrysning av färska livsmedel	8
Förvaring av fryst mat	8

Upptining2 9

Urtagning av fryslådor från frysen 9

RÅD OCH TIPS 9

Tips om infrysning	9
Tips om förvaring av fryst mat	10
UNDERHÅLL OCH RENGÖRING	10
Regelbunden rengöring	10
Rengöring av ventilationsgallret	11
Avfrostning av frysen	11
Långa uppehåll	11
OM MASKINEN INTE FUNGERAR	11
Byte av lampan	13
Stängning av dörren 13

TEKNISKA DATA 13

INSTALLATION	14
Placering	14
Placering	14
Elektrisk anslutning	14
Avlägsna transportstöden	15

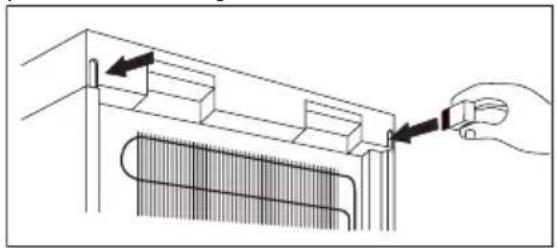

Bakre distanshållare	15
Montering av dörrhandtag	15
Avvägning	16
Omhängning av dörrar	16
MILJÖSKYDD	17

Med reservation för ändringar

SÄKERHETSINFORMATION

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning och se till att den

följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skötas.

För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

Säkerhet för barn och handikappade

- Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet.

Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte le- ker med den.

- Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.

- När du skall kassera produkten: koppla loss den från eluttaget och klipp av nätkabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.

- Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

Allmän säkerhet

FÖRSIKTIGHET

Se till att ventilationsöppningarna inte är blockerade.

- Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.

- Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.

- Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta ändamål av tillverkaren.

- Var noga med att inte skada kylkretsen.

- I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig.

Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten.

Om kylkretsen skadas:

- undvik att komma nära öppen eld och antändande källor

- ventilera noga rummet där produkten står

- Det är farligt att ändra specifikationerna eller att försöka modifiera denna hushållsapparat på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar.

WARNING

Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast bytas ut av en certifierad serviceagent eller annan kvalificerad servicepersonal.

1. Nätkabeln får inte förlängas.

2. Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand.

3. Se till att stickkontakten är åtkomlig när produkten har installerats.
4. Dra inte i nätkabeln.
5. Sätt inte i stickkontakten om eluttaget sitter löst. Risk för elektriska stötar eller brand föreligger.

6. Produkten får inte användas utan att innerbelysningens lampglas sitter på plats ¹⁾ över den inre belysningen.

7. Denna produkt är tung. Var försiktig när du flyttar den.

8. Plocka inte ut matvaror från frysfacket, och ta inte i dem, med våta eller fuktiga händer eftersom detta kan leda till skador på huden eller frost-/frysskador.
9. Se till att produkten inte exponeras för direkt solsken under långa perioder.
10. Lamporna ²⁾ som används i den här produkten är speciallampor som endast är avsedda för användning i hushållsapparater som denna! De lämpar sig inte som rumsbelysning.

Daglig användning

• Ställ inte heta kärl på plastdelarna i produkten.
• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.
• Placera inte matvaror direkt mot luftutloppet på den bakre väggen. ³⁾
• Fryst mat får inte frysas om när den har tinats.
• Förvara färdig fryst mat enligt tillverkarens anvisningar.
• Följ noga rekommendationerna om förvaring från produktens tillverkare. Se relevant avsnitt i bruksanvisningen.
• Placera inte kolsyrade eller mousserande drycker i frysen eftersom detta skapar ett tryck i behållaren som då kan explodera och skada frysen.
• Isglassar kan orsaka frostskador om de konsumeras direkt från frysen.

Skötsel och rengöring

• Stäng av produkten och koppla loss den från eluttaget före underhåll.
• Rengör inte produkten med metallföremål.
• Använd inga vassa föremål för att avlägsna frost från produkten. Använd i stället en plastskrapa.
• Använd aldrig en hårtork eller andra elektriska produkter för att påskynda avfrostningen. För hög värme kan skada plastdelarna inne i produkten, fukt kan tränga in i det elektriska systemet och göra det strömförande.

Installation

För den elektriska anslutningen, följ noga anvisningarna i respektive avsnitt.

- Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.

- Vi rekommenderar att du väntar minst fyra timmar innan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn.

1) Om produkten har ett lampskydd.
2) Om produkten har en lampa.
3) Om produkten är frostfri.

• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för installationen.
• När så är möjligt bör produktens baksida vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med produktens varma delar (kompressor, kondensor).
• Produkten får inte placeras nära värmeelement eller spisar.
• Säkerställ att elkontakten är åtkomlig efter installation av produkten.
• Produkten får endast anslutas till ett dricksvattenssystem. 4)

Service

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.
• Service på denna produkt får endast utföras av en auktoriserad serviceverkstad. Endast originaldelar får användas.

Miljöskydd

Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen, någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsammans med det vanliga hushållsavfallet. Isolationsmaterialet innehåller brandfarliga gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med symbolen 📊 kan återvinnas.

KONTROLLPANEL


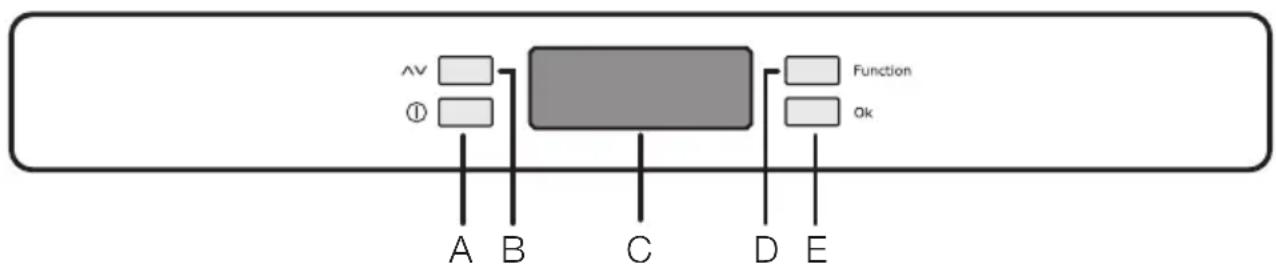

A - Strömbrytare På/Av D - Funktionsknapp

B - Temperaturknapp E - OK-knapp

C - Temperatur- och funktionsdisplay

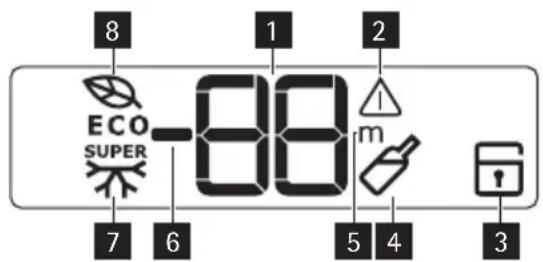

Display

1 Temperaturindikator.
5 Funktionstimern är aktiverad

4) Om produkten har en vattenanslutning.

2 Temperaturlarm och larm vid öppen dörr (vissa modeller)

6 Negativt temperaturtecken

3 Barnlåset är aktiverat

7 Funktionen Infrysning är aktiverad

4 Funktionen Dryckkylning är aktiverad

8 Eko-funktionen är aktiverad

Slå på

Sätt i stickkontakten ordentligt i eluttaget. Om displayen inte tänds, tryck på knapp A för att sätta på produkten.

För bästa förvaring av matvaror, välj Eko-funktionen för att ställa in temperaturen i fry- sen på -18 °C.

- Se avsnittet "Temperaturreglering" om du vill välja en annan temperatur.

Om dörren lämnas öppen några minuter släcks innerbelysningen automatiskt. Belysningen tänds igen när dörren öppnas och stängs.

Stänga av produkten

Stäng av produkten genom att hålla knapp A intryckt tills en nedräkning från -3 -2 -1 är klar.

Temperaturreglering

Temperaturen kan ändras genom att trycka på knapp B.

Den aktuella temperaturinställningen blinkar och genom att trycka på knapp B igen kan du ändra den inställda temperaturen med en grad för varje tryckning.

Den valda temperaturen uppnås inom 24 timmar.

Funktionsmeny

Tryck på knapp (D) för att öppna funktionsmenyn. Varje funktion bekräftas genom att man trycker på knapp (E). Om ingen bekräftelse sker inom några sekunder lämnas menyn och displayen återgår till normalläget. Följande funktioner visas:

⚠️ Temperaturlarm

Barnlås

Eko-funktion

SUPER Funktionen Infrysning

Funktionen Dryckkylning

Barnlås

Barnlåset aktiveras genom att trycka på knapp D tills motsvarande symbol ☐ visas på displayen.

Du måste bekräfta valet genom att trycka på knapp E inom några sekunder. Du hör en ljudsignal och symbolen förblir tänd. Så länge funktionen är aktiverad ändras inga inställningar om någon trycker på knapparna.

Du kan när som helst stänga av funktionen genom att trycka på knapp D tills motsvarande symbol börjar att blinka och sedan trycka på knapp E.

Eko-funktionen

Eko-funktionen aktiveras genom att trycka på knapp D (flera gånger om nödvändigt) tills motsvarande symbol visas ECO (eller genom att ställa in temperaturen på -18 °C).

Du måste bekräfta valet genom att trycka på knapp E inom några sekunder. Du hör en ljudsignal och symbolen förblir tänd.

I detta läge ställs temperaturen in automatiskt på de bästa förhållandena (-18 °C) för förvaring av matvaror.

Du kan när som helst stänga av funktionen genom att ändra den inställda temperaturen i kylen.

För att frysa in färska matvaror, tryck flera gånger på knappen (D) för att aktivera funktionen Action Freeze.

Bekräfta valet genom att trycka på knapp (E); du hör en ljudsignal och displayen visar roterande linjer.

Du får maximal infrysningskapacitet genom att låta frysen förkylas i 24 timmar innan du lägger in matvarorna i alla facken utom nedre lådan.

Infrysningsprocessen tar 24 timmar. Lägg inte in andra matvaror för frysning under denna period.

Denna funktion stängs av automatiskt efter 52 timmar.

Du kan när som helst stänga av funktionen genom att trycka på knappen (D) tills motsvarande symbol börjar att blinka och sedan trycka på knappen (E).

Funktionen Dryckkylning

Funktionen Dryckkylning är avsedd att användas som en säkerhetsvarning när flaskor läggs in i frysen för kylning. Funktionen aktiveras genom att trycka på knapp (D) tills symbolen ♿ visas på displayen.

Du måste bekräfta valet genom att trycka på knapp (E) inom några sekunder. Du hör en ljudsignal och symbolen förblir tänd.

Härmed aktiveras en timer med en förinställd tid på 30 minuter som kan justeras från 1 till 90 minuter. Tryck på knapp (B) för att ställa in önskad tid.

När den inställda tiden löper ut visas följande indikeringar:

Var noga med att då plocka ut flaskorna ur frysen.

Du kan när som helst stänga av funktionen genom att trycka på knapp (D) tills motsvarande symbol börjar att blinka och sedan trycka på knapp (E).

Temperaturlarm

En temperaturökning i frysen (t.ex. på grund av ett tidigare strömavbrott eller om dörren lämnas öppen) indikeras genom att:

- temperaturen blinkar

- symbolen blinkar

- ljudsignal

När normala förhållanden har återställts:

• ljudlarmet stängs av
  • temperaturvärdet fortsätter att blinka
• larmikonen fortsätter att blinka

När du trycker på knapp (E) för att stänga av larmet visas den högsta uppnådda temperaturen i produkten på displayen 88 under några sekunder.

Därefter visas återigen den inställda temperaturen.

Medan larmet pågår kan ljudsignalen stängas av genom att trycka på knapp (E).

Larm vid öppen dörr

En ljudsignal avges om dörren lämnas öppen några minuter. Larmtillståndet för öppen dörr indikeras genom att:

• symbol blankar
• en ljudsignal avges

När normala förhållanden har återställts (dörren är stängd) stängs larmet av. Medan larmet pågår kan ljudsignalen stängas av genom att trycka på knapp E.

Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

DAGLIG ANVÄNDNING

Infrysning av färskä livsmedel

Frysfacket är lämpligt för infrysning av färska livsmedel och långvarig förvaring av frysta och djupfrysta matvaror.

För att frysa in en liten mängd färska livsmedel behöver inte den aktuella inställningen ändras.

För infrysning av färskä livsmedel, aktivera Action Freeze-funktionen minst 24 timmar innan livsmedlet som skall frysas placeras i frysfacket.

Placera de färskä livsmedel som ska frysas i alla fack förutom den nedersta lådan.

Maximal mängd livsmedel som kan frysas inom 24 timmar anges på typskylten som sitter på produktens insida.

Infrysningen tar 24 timmar: lägg inte in andra livsmedel som skall frysas under denna period.

Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar innan du lägger in några matvaror.

Fryslådorna gör att du snabbt och enkelt kan hitta det matpaket du söker. Om stora mängder mat skall förvaras, plocka ur alla lådor utom den nedre korgen. Denna måste vara på plats för att säkerställa god luftcirkulation. Med undantag för den översta hyllan kan du

på alla hyllor placera mat som sticker ut till gränsmarkeringen som du ser på sidan av den mellersta sektionen.

I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under "Temperaturökningstid", måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

Upptining

Djupfryst och fryst mat kan, innan den används, tinas i kylen eller vid rumstemperatur beroende på den tid som står till förfogande för upptiningen.

Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagningen tar i detta fall dock lite längre tid.

Urtagning av fryslådor från frysen

Fryslådorna har stopp som förhindrar att lådorna av misstag dras ut helt eller faller ut. För att ta ut en fryslåda ur frysen, dra lådan mot dig tills du när stoppet och avlägsna sedan lådan genom att vinkla den främre delen uppåt.

För att sätta tillbaka lådan, lyft upp lådans främre del något och för in den i frysen. När lådan har passerat stoppen, skjut in lådan på plats.

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

- Den maximala mängd mat som kan frysas in på 24 timmar anges på typskylten. - Infrysningsprocessen tar 24 timmar. Ytterligare mat som skall frysas in bör inte läggas in under denna period.

- Frys endast in färska och rengjorda matvaror av hög kvalitet.

- Dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.

- Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpackningarna är lufttäta.

- Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat, detta för att temperaturen inte skall öka i den infrysta maten.

• Magra matvaror håller bättre och längre än feta. Salt förkortar matens lagringstid.
• lsglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden.
• Det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

Tips om förvaring av fryst mat

Observera följande för att utnyttja produktens prestanda på bästa sätt:

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.
• Transportera frysta matvaror från affären till frysen så snabbt som möjligt.
• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.
• Överskrid inte den förvaringsperiod som anges av matvarans tillverkare.

UNDERHÅLL OCH RENGÖRING

FÖRSIKTIGHET

Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

Regelbunden rengöring

Utrustningen måste rengöras med jämna mellanrum:

• rengör produktens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
• inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
• skölj och torka noga.

Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten. Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en stark lukt.

Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en borste eller dammsugare. Detta förbättrar produktensprestanda och bidrar till en lägre energi-förbrukning.

Var försiktig så att du inte skadar kylsystemet.

När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Använd därför en mjuk trasa indränkt med varmt vatten och en neutral tvållösning för att rengöra produkten utvändigt.

Använd inga skarpa rengöringsmedel eller skurpulver eftersom sådana produkter skadar färgen. Använd inte heller produkter som används för att ge ytor av rostfritt stål en beläggning som motverkar fingeravtryck.

Anslut produkten till eluttaget igen efter rengöringen.

Ventilationsgallret kan tas bort så att det kan tvättas.

Öppna dörren och gör sedan på följande sätt:

1. Lossa gallrets övre kant genom att dra det utåt/nedåt.
2. Drag gallret rakt ut för att ta bort det helt.
3. Dammsug under produkten.

Avfrostning av frysen

Frysavdelningen på denna modell är emellertid av "frostfri" typ. Detta innebär att det inte bildas någon frost under drift, varken på innerväggarna eller matvarorna.

Att frost inte bildas beror på en kontinuerlig cirkulation av kalluft, som genereras av en automatiskt kontrollerad fläkt, inne i frysavdelningen.

Långa uppehåll

Följ nedanstående anvisningar om produkten inte skall användas under en längre tidsperiod:

1. Koppla loss produkten från eluttaget.
2. Plocka ur alla matvaror.
3. Rengör produkten och alla tillbehör.
4. Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

Om produkten lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.

OM MASKINEN INTE FUNGERAR

Under drift kan ibland små, men irriterande, problem uppstå som du själv kan lösa utan att tillkalla en servicetekniker. Följande tabell ger råd som hjälper dig att lösa sådana problem för att undvika onödiga serviceavgifter.

Produkten avger vissa ljud under drift (kompressor och cirkulation). Detta är normalt och innebär inte att något är fel.

Produkten arbetar hela tiden, så när kompressorn stannar innebär inte detta att produkten är utan ström. Det är därför du inte får ta i de elektriska delarna utan att först koppla bort produkten från eluttaget.

Problem Möjlig orsak Åtgärd
Produkten bullrar.	Produkten står ostadigt. Kontrollera att produkten står stadigt (alla fötter och hjul ska ha kontakt med golvet). Se avsnittet "Avvägning".
Distanshållarna som sitter mel- lan produktens baksida och rör- ledningarna lossnar.		Sätt tillbaka dem på plats.
Larmsignalen ljuder. Lar- mikonen blinkar.	Temperaturen i frysen är för hög. Se avsnittet "Larm vid för hög temperatur".
	Dörren är inte ordentligt stängd.	Se avsnittet "Larm vid öppen dörr".
övre eller undre fyr- kanten visas på tempera- turdisplayen.	Ett fel har inträffat i mätningen av frysens temperatur.	Kontakta vår lokala serviceavdel- ning (kylsystemet fortsätter att hålla matvarorna kalla, men tem- peraturen kan inte justeras).
Kompressorn arbetar hela tiden.	Temperaturen kan vara felin- ställd.	Ställ in en högre temperatur.
	Dörren är inte ordentligt stängd.	Se avsnittet "Stängning av dör- ren".
	Dörren har öppnats för ofta.	Låt inte dörren stå öppen längre än nödvändigt.
Matvarornas temperatur är för hög.		Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem.
Rumstemperaturen är för hög. Sänk rumstemperaturen.
Det har bildats för myck- et frost och is.	Dörren är inte ordentligt stängd.	Se avsnittet "Stängning av dör- ren".
Dörrtätningen är deformerad el- ler smutsig.		Se avsnittet "Stängning av dör- ren".
Temperaturen i produk- ten är för låg.	Temperaturen kan vara felin- ställd.	Ställ in en högre temperatur.
Temperaturen i produk- ten är för hög.	Temperaturen kan vara felin- ställd.	Ställ in en lägre temperatur.
	Dörren är inte ordentligt stängd.	Se avsnittet "Stängning av dör- ren".
Matvarornas temperatur är för hög.		Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem.
Temperaturen i frysen är för hög.	Matvaror är placerade för nära varandra.	Placera matvarorna så att kalluft kan cirkulera.
Stora mängder mat har lagts in för infrysning samtidigt.		Lägg in mindre mängder mat för infrysning samtidigt.
Produkten fungerar inte alls.	Produkten har stängs av. Sätt på produkten.
Stickkontakten sitter inte ordentligt i eluttaget.	Sätt i stickkontakten ordentligt i eluttaget.
Produkten får ingen ström. Elut- taget är strömlöst.	Anslut en annan elektrisk produkt till eluttaget. Kontrollera säkringen. Kontakta en behörig elektriker.
Belysningen fungerar inte.	Lampan är trasig. Se avsnittet "Byte av lampan".
Dörren har varit öppen för länge. Stäng luckan.
Dörren blockerar ventilationsgallret.	Produkten står inte i våg. Se avsnittet "Avvägning".
Dörren är felinriktad.	Produkten står inte i våg. Se avsnittet "Avvägning".

Kontakta vår lokala serviceavdelning om dessa råd inte löser problemet.

Byte av lampan

Produkten har en innerbelysning bestående av en lysdiod med lång livslängd. Endast servicepersonal får byta ut lampan. Kontakta vår serviceavdelning.

Stängning av dörren

1. Rengör dörrtätningarna.
2. Justera dörren vid behov. Se avsnittet "Installation".
3. Byt vid behov ut defekta dörrtätningar. Kontakta vår lokala serviceavdelning.

TEKNISKA DATA

QT3400W QT3400FX QT3400K
Mått
	Höjd	1800 mm	1800 mm	1800 mm
	Bredd	595 mm	595 mm	595 mm
	Djup	623 mm	623 mm	623 mm
Stigtid		12 h	12 h	12 h

Den tekniska informationen anges på typskylten som sitter till vänster inne i produkten samt på energietiketten.

INSTALLATION

WARNING

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt, läs noga igenom avsnittet "Säkerhetsinformation" innan du installerar produkten.

Placering

Installera produkten på en plats där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimatklass Omgivningstemperatur
SN +10 till +32 °C
N +16 till +32 °C
ST +16 till +38 °C
T +16 till +43 °C

Placering

För bästa effekt: om produkten placeras under en överhängande väggenhet ska det finnas minst 40 mm fritt utrymme mellan skåpets översida och väggenheten. Produkten bör dock inte placeras under överhängande väggenheter.

Om produkten placeras i ett hörn med gångjärnssidan vänd mot väggen måste avståndet mellan väggen och produkten vara minst 150 mm för att dörren skall kunna öppnas till-räckligt så att utrustningen kan plockas ut.

Utrymmet för ventilation kan vara:

• direkt ovanför produkten
• bakom och ovanför överskåpet.

I detta fall måste utrymmet bakom överskåpet vara minst 50 mm djupt.

Elektrisk anslutning

Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överensstämmer med de värden som anges på typskylten.

Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.

Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.

Avlägsna transportstöden

Produkten har ett transportstöd för att säkra dörren under transport.

Avlägsna dessa stöd på följande sätt:

1. Öppna dörren.
2. Ta bort transportstödet från dörrsidorna.
3. Ta bort transportstödet från nedre gångjärnet (vissa modeller).

Vissa modeller har en ljuddämpande dyna undertill. Tag inte bort denna dyna.

Bakre distanshållare

Montera distanshållarna som medföljer i tillbehörspåsen såsom figuren visar.

Montera distanshållarna på panelens baksida.

Montering av dörrhandtag

(Exempel för vänsterhängning)

Dörrhandtagen levereras som monteringssats.

1. Skruva fast det övre handtagsfästet på handtagsstången.
2. Sätt fast det nedre handtagsfästet nertill på den högra sidan av dörren.
3. Sätt fast det övre handtagsfästet upptill på den övre högra sidan av dörren.
4. Skruva fast handtagsstängen på det nedre handtagsfästet.

Använd inte för mycket kraft och drag inte fast skruvarna för hårt (max. 2 Nm) eftersom detta kan skada dörrhandtagen.

Avvägning

Se till att produkten står i våg där det installeras.

Justera vid behov fötterna med medföljande skruvnyckel.

Dörrjusteringen beror på en riktig avvägning.

Omhängning av dörrar

Gör på följande sätt för att ändra dörrens öppningsriktning:

1. Koppla loss produkten från eluttaget.

2. Avlägsna ventilationsgallret. Avlägsna den övre fyllningen och placera den på motsatta sidan av gallret.

Avlägsna pedalhålets skydd och installera skyddet som medföljer tillbehörspåsen på motsatta sidan.

1. Lägg ned produkten med baksidan vilande på ett trästöd.

2. Avlägsna handtaget:

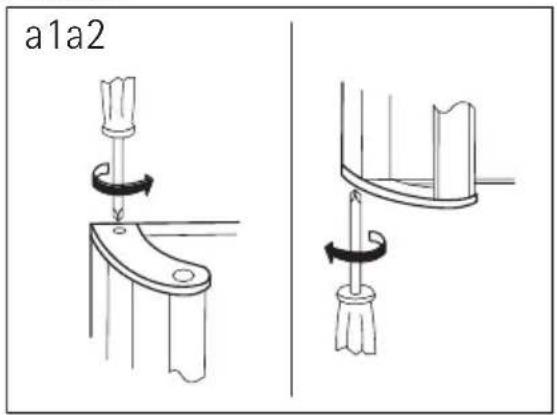

Skruva loss handtaget från överdelen (a1) och underdelen (a2) av dörren.

Skruva loss båda handtagshållarna från handtagsstången och skruva i handtagshållarna som medföljer handtags-satsen.

1. Skruva loss gångjärnet (b1) och ta bort täckplåten (b2) och stödet (b3).

Ta bort skyddet (b4) på motsatta sidan och installera stödet (b3), täckplåten (b2) och gångjärnet (b1). Installera skyddet (b4) på motsatta sidan".

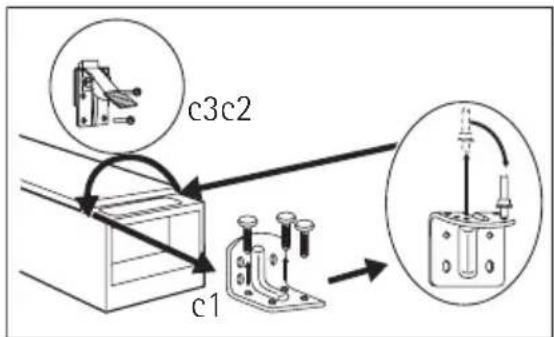

1. Skruva loss det nedre gångjärnet (c1).

Flytta sprinten till andra sidan (c2). Skruva fast det nedre gångjärnet på andra sidan.

Skruva bort och flytta pedalen till motsatta sidan (c3).

1. Dra åt sprinten med medföljande skruvnyckel.

2. Montera handtaget på motsatta sidan.

3. Ställ produkten upprätt och sätt ventilationsgallret på plats.

4. Ställ produkten på plats.

WARNING

Ställ tillbaka produkten på plats, justera in den i våg och vänta sedan minst fyra timmar innan du ansluter den till eluttaget.

Kontrollera slutligen följande:

• Alla skruvar är åtdragna.
• Magnettätningen suger fast ordentligt mot skåpet.
  • Dörren öppnas och stängs ordentligt.

Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt.

Vänta i så fall tills tätningen har anpassat sig på naturlig väg.

MILJÖSKYDD

Symbolen ✉på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.
