BRUKSANVISNING HOX950F ELECTROLUX

NO Platetopp Bruksanvisning 2

SV Inbyggnadshäll Bruksanvisning 26

INNHOLD

1. SIKKERHETSINFORMASJON....3
2. SIKKERHETSANVISNINGER....4
3. PRODUKTBESKRIVELSE....6
4. DAGLIG BRUK....8

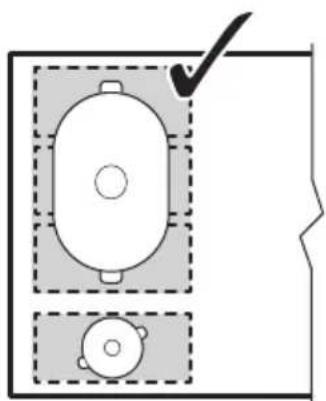

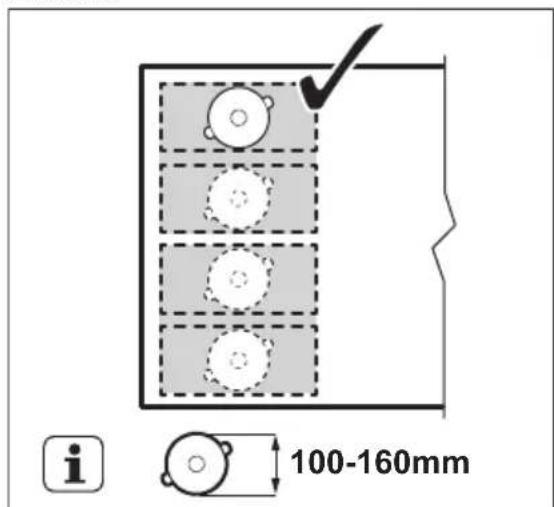

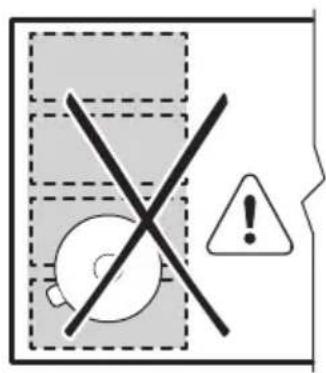

5. FLEKSIBEL INDUKSJONSKOKEOMRÅDE....12
6. RÅD OG TIPS....15
7. STELL OG RENGJ∅RING.... 18
8. FEILS∅KING....18
9. MONTERING....21
10. TEKNISKE DATA....23
11. ENERGIEFFEKTIV....24

VI TENKER PÅ DEG

Fare for skade på produktet.

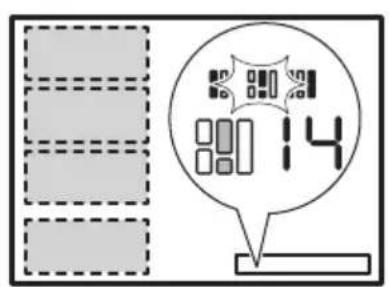

Manuell betjening av viftehastigheten

to betjeningslinjer på venstre side.

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och elegant har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation:

www.electrolux.com/webselfservice

Registrera din produkt för bättre service:

www.registerelectrolux.com

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter tillhands när du kontaktar serviceavdelningen. Modell, PNC, serienummer.

Informationen finns på typskylten.

Varningar/viktig säkerhetsinformation

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

1.1 Säkerhet för barn och handikappade

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.

- Låt inte barn leka med produkten.

- Håll allt förpackningsmaterial utom räckhåll för barn.

- Håll barn och husdjur borta från produkten när den är igång eller när den svalnar. Åtkomliga delar är mycket varma.

- Om produkten har ett barnlås rekommenderar vi att du aktiverar det.

- Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

- Barn under 3 år ska inte vistas i närheten utan ständig uppsikt.

1.2 Allmän säkerhet

- Produkten och åtkomliga delar blir heta under användning. Vidrör inte värmeelementen.

- Använd inte produkten med en extern timer eller ett separat fjärrkontrollsystem.

- Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.

• Försök aldrig att släcka en eld med vatten, men stäng av produkten och täck över flamman, t.ex. med ett lock eller brandfilt.
• Förvara inte saker på kokytorna.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hållens yta eftersom de blir varma.
• Använd inte ångrengörare vid rengöring av produkten.
• Efter användning, stäng av hällen med dess kontroll och lita inte på kokkärlsavkänningen.
• Om glaskeramikytan / glasytan är sprucken, stäng av produkten för att undvika risken för elektriska stötar.
• Om nätsladden är skadad måste den bytas av tillverkaren, en godkänd serviceverkstad eller personer med motsvarande utbildning, för att undvika fara.

2. SÄKERHETSFÖRESKRIFTER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ de installationsinstruktioner som följer med produkten.

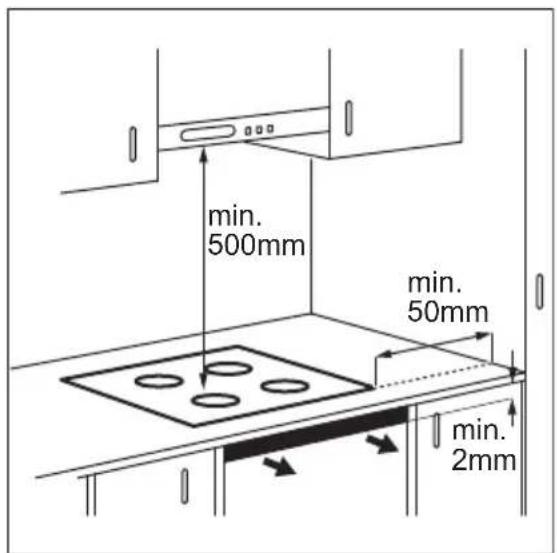

• Minsta avständ till andra produkter ska beaktas.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Täta skurna ytor med tätningsmedel för att förhindra att fukt får den att svälla.
• Skydda produktens botten mot ånga och fukt.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindran att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.
• Om produkten är installerad ovanför lådor måste utrymmet mellan

produktens botten och den övre lådan var tillräckligt så att luft kan cirkulera.

• Produktens undersida kan bli het. Se till att en icke-brännbar separationspanel monteras under produkten så att man inte kommer åt undersidan.
• Säkerställ att ett luftcirkulationsutrymme på 2 mm mellan bänkskivan och enhetens framsida upprätthålls. Garantin täcker inte skador som orsakats av brist på tillräckligt ventilationsutrymme.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.
• Produkten måste göras strömlös före alla rengöringsarbeten
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Kontrollera att produkten är rätt installerad. Lösa och ej fackmässigt

monterade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten.

• Använd rätt nätkabel.
• Låt inte elektriska ledningar trassla in sig.
• Kontrollera att ett skydd mot elektriska stötar är installerat.
• Dragavlasta kabeln.
• Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta produkten eller det heta kokkärlet när du ansluter produkten till närliggande uttag
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar kontakten (i förekommande fall) och nätkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker för att ersätta en skadad nätkabel.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget endast i slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

2.3 Användning

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

- Ta bort all förpackning, etiketter och skyddsfilm (i förekommande fall) före första användningstillfället.

• Använd denna produkt för hushållsbruk.
• Ändra inte produktens specifikationer.
• Se till att ventilationsöppningarna inte är blockerade.
• Lämna inte produkten utan tillsyn under användning.
• Stäng av kokzonen efter varje användningstillfälle.
• Lita inte på kastrullvarnaren.
• Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma.
• Använd inte produkten med våta händer eller när den är i kontakt med vatten.
• Använd inte produkten som arbetseller avlastningsyta.
• Om produktens yta är sprucken ska du omedelbart koppla loss den från eluttaget. Detta för att förhindra elstötar.
• Användare med pacemaker måste hålla ett avständ på minst 30 cm från induktionskokzonerna när produkten är igång.
• Det kan stänka när du lägger livsmedel i het olja.

WARNING!

Risk för brand och explosion

• Fetter och olja kan frigöra lättantändliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka spontan förbränning.
• Använd olja, som kan innehålla matrester, kan orsaka brand vi lägre temperatur än olja som används för första gången.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.

WARNING!

Risk för skador på produkten föreligger.

• Placera inga heta kokkärl på kontrollpanelen.
  • Låt inte kokkärl torrkoka.

• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.

• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Lägg inte aluminiumfolie på produkten.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan repa glaset / glaskeramiken. Lyft alltid upp dessa föremål när du måste flytta dem på kokhällen.
• Denna produkt är endast avsedd för matlagning. Den får inte användas för några andra ändamål, t.ex. för rumsuppvärmning.

2.4 Skötsel och rengöring

• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Stäng av ugnen och låt den kallna före rengöring.
• Koppla från produkten från elnätet före underhåll.
• Spruta inte vatten eller ånga för att rengöra produkten.

3. PRODUKTBESKRIVNING

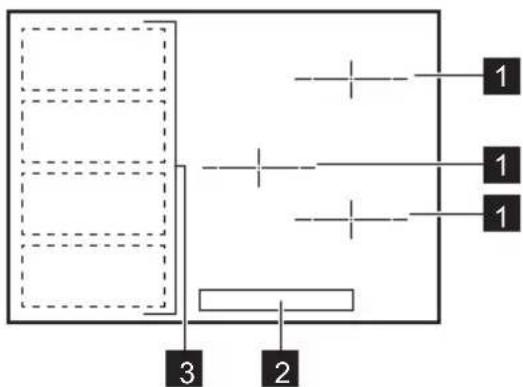

3.1 Beskrivning av hällen

- Rengör ugnen med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

2.5 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten kasseras korrekt.
• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.

2.6 Underhåll

• Kontakta en auktoriserad serviceverkstad för reparation av produkten.
• Använd endast originaldelar.

1 Induktionskokzon
2 Kontrollpanel

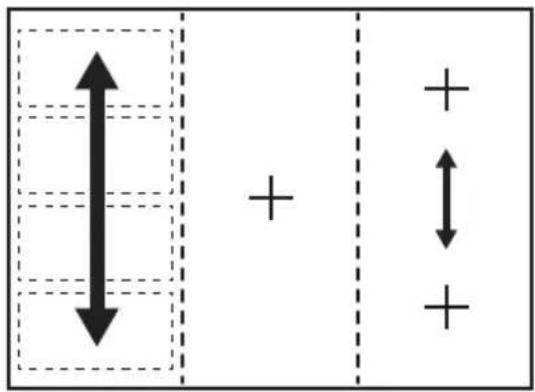

3 Flexibel induktionskokyta bestående av fyra sektioner

3.2 Beskrivning av kontrollpanelen

Använd touch-kontrollerna för att betjäna produkten. Displayerna, indikatorerna och ljudsignalerna markerar vilka funktioner som är aktiverade.

1	➊	PÅ/AV För att aktivera och avaktivera hällen.
2	➇	Knapplås / Barnlås För att låsa/låsa upp kontrollpanelen.

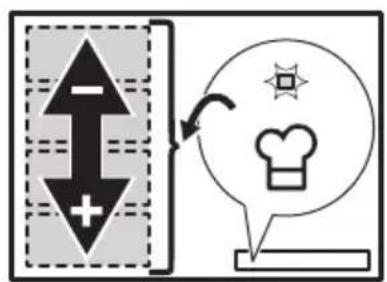

3	➎	ProCook För att aktivera och avaktivera funktionen.

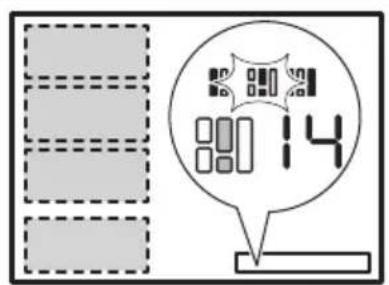

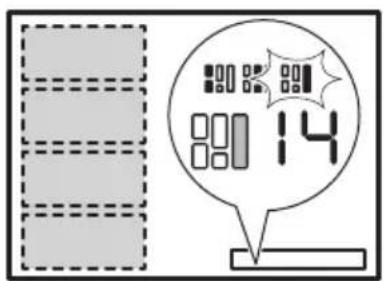

4	➿	FlexiBridge För att växla mellan funktionens tre lägen.
5	- Värmelägesdisplay För att visa det inställda värmeläget.
6	- Timerindikatorer för kok-zonerna	För att visa för vilken kokzon tiden är in-ställd.
7	- Timerdisplay För att visa tiden i minuter.

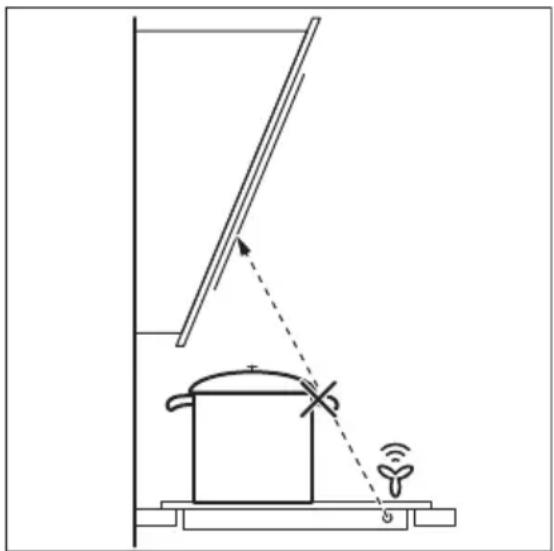

8	➎	Hob2Hood Förr att aktivera och avaktivera manuellt läge för funktionen.
9	STOP+GO	STOP+GO Förr att aktivera och avaktivera funktionen.
10	P	Effektfunktion Förr att aktivera och avaktivera funktionen.
11	- Inställningslist	För inställning av värmeläge.
12	➌	- För att välja kokzon.
13	+/-	- För att öka eller minska tiden.
14	- Inställningslist	Ställa in värmeläget för flexibel induktions-kokzon.

3.3 Visningar av värmelägen

Display Beskrivning
	Kokzonen är avstängd.
	Kokzonen är på.
[CSZD]	STOP+GO-funktionen är igång.
	Automax-funktionen är igång.
	Effektfunktion är på.
	Ett fel har uppstått.
	OptiHeat Control (3-stegs restvärmeindikator): tillagar fortfaran-de / varmhållning / restvärme.
	Knapplås /Barnlås-funktionen är igång.
[SXDA]	Kokkärlet är felaktigt eller för litet, eller inget kokkärl är placerat på kokzonen.
	Automatisk avstängning-funktionen är igång.
	ProCook-funktionen är igång.

3.4 OptiHeat Control (3-stegs restvärmeindikator)

WARNING!

brännskador från restvärme.

Kontrollampan visar

restvärmenivån.

Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp av restvärmen hos kokkärlet.

4. DAGLIG ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

4.1 Aktivera och avaktivera

Tryck på ⏻1 sekund för att sätta på eller stänga av hållen.

4.2 Automatisk avstängning

Funktionen stänger av hällen automatiskt om:

- alla kokzoner är avaktiverade.

• du inte ställer in värmeläge efter hällen har aktiverats.
• du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk osv.). En ljudsignal ljuder och hällen stängs av. Ta bort föremålet eller rengör kontrollpanelen.
• hällen blir för het (t.ex. om ett kokkärl kokar torrt). Innan du använder hällen igen måste kokzonen kallna.
• du använder ett olämpligt kokkärl. Symbolen tänds och kokzonen stängs av automatiskt efter 2 minuter.

- du avaktiverar inte en kokzon eller ändrar värmeläget. Efter en stund tänds och hällen stängs av.

Förhållandet mellan värmeläge och tiden efter vilken hällen stängs av:

Värmeläge Hällen stängs av efter
u, 1 - 3	6 timmar
4 - 7 5 timmar
8 - 9 4 timmar
10 - 14 1,5 timme

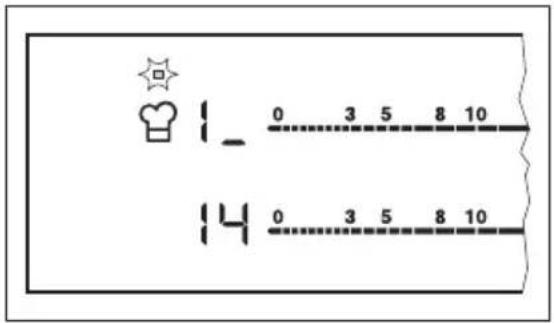

4.3 Värmeläge

För inställning eller ändring av värmeläge:

Tryck på inställningslisten vid rätt värmeläge eller flytta fingret längs med inställningslisten tills du när rätt värmeläge.

4.4 Kontrollampa för kokzon

Den horisontella linjen visar hur stort ett kokkärl får vara som störst.

Se avsnittet "Teknisk information".

4.5 Automax

Du kan uppnå önskat värmeläge snabbare om du aktiverar den här funktionen. Funktionen ställer in högsta värmeläget under en under en viss tid och sänker sedan till rätt värmeläge.

För att aktivera funktionen måste kokzonen vara kall.

För att aktivera funktionen för en kokzon: tryck på P (tänds). Tryck direkt på önskat värmeläge. Efter 3 sekunder R tänds.

Avaktivera funktionen: ändra värmeläget.

4.6 Effektfunktion

Den här funktionen gör mer effekt tillgänglig för induktionskokzonerna. Funktionen kan bara aktiveras för induktionskokzonen under en begränsad tidsperiod. Därefter kopplar induktionskokzonen automatiskt tillbaka till högsta värmeläget.

Se avsnittet "Teknisk information".

För att aktivera funktionen för en kokzon: tryck på P tänds.

Avaktivera funktionen: ändra värmeläget.

4.7 Timer

Nedräkningstimer

Du kan använda den här funktionen för att ställa in hur länge kokzonen ska vara igång vid enbart detta tillagningstillfälle.

Ställ först in kokzonen och sedan funktionen. Du kan ställa in värmeläget innan eller efter att du har ställt in funktionen.

Ställa in kokzonen: tryck på 📋 upprepade gånger tills indikatorn för önskad kokzon tänds.

Aktivera funktionen: tryck på på timern för att ställa in tiden (00 - 99 minuter). När indikatorn för kokzonen börjar blinka långsammare räknas tiden ned.

För att se återstående tid: välj kokzonen med ⚠ Kokzonens indikator börjar blinka snabbt. På displayen visas den återstående tiden.

Ändra tiden: välj kokzonen med ⏻ Tryck på + eller . —

Avaktivera funktionen: Välj kokzonen med ⏻ och tryck på —. Den kvarvarande tiden räknas ner till 00. Kokzonens indikator slocknar.

När tiden gått ut ljuder en signal och 00 blinkar. Kokzonen avaktiveras.

För att stänga av ljudet: tryck på ⏻

CountUp Timer (Uppräkningstimer)

Den här funktionen kan användas för att kontrollera hur länge kokzonen är igång.

Ställa in kokzonen: tryck på 📣 upprepade gånger tills indikatorn för önskad kokzon tänds.

Aktivera funktionen: tryck på – på timern varpå UP tänds. När indikatorn för kokzonen börjar blinka långsammare räknas tiden upp. Displayen växlar mellan – och räknad tid (minuter).

För att se hur länge kokzonen är

igång: välj kokzonen med ⏻ Kokzonens indikator börjar blinka snabbt. Displayen visar hur länge kokzonen har varit igång.

Avaktivera funktionen: Välj kokzonen med och tryck på eller. Kokzonens indikator slocknar.

Signalur

Du kan använda den här funktionen som Signalur när hällen är på och kokzonerna inte används (värmelägesdisplayen visar

Aktivera funktionen: tryck på Tryck på + eller på timern för att ställa in tiden. När tiden gått ut ljuder en signal och 00 blinkar.

För att stänga av ljudet: tryck på ⏻

Denna funktion påverkar inte ugnens funktioner i övrigt.

4.8 STOP+GO

Funktionen ställer in alla påslagna kokzoner på det lägsta värmeläget.

När funktionen är igång kan du inte ändra värmeläget.

Funktionen stoppar inte timerfunktionerna.

Aktivera funktionen: tryck på STOP + GO. tänds.

Avaktivera funktionen: tryck på STOP + GO . Föregående värmeläge aktiveras.

4.9 Knapplås

Du kan låsa kontrollpanelen medan kokzonerna är igång. Funktionen förhindrar oavsiktliga ändringar av värmeläget.

Ställ in värmeläget först.

Aktivera funktionen: tryck på 📋. ⚠ tänds i 4 sekunder. Timern förblir på.

För att avaktivera funktionen: tryck på ⏻. Föregående värmeläge aktiveras.

När du avaktiverar hällen stängs även denna funktion av.

4.10 Barnlås

Denna funktion förhindrar oavsiktlig användning av hällen.

Aktivera funktionen: aktivera hällen med ⒶStäll inte in värmeläget. Tryck på Ⓛ4 sekunder. tånds. Inaktivera hällen med Ⓕ

Avaktivera funktionen: aktivera hällen med ⚠Ställ inte in värmeläget. Tryck på ⚠14 sekunder. ⚠tands. Inaktivera hällen med ⚠

För att kringgå funktionen för ett enskilt tillagningstillfälle: aktivera hällen med ⏻ tänds. Tryck på i 4 sekunder. Ställ in värmeläge inom 10 sekunder. Hällen kan nu användas. Om

du avaktiverar hällen med aktiveras funktionen igen.

4.11 OffSound Control (Aktivera och inaktivera ljud)

Stäng av hällen. Tryck på ①3 sekunder. Displayen tänds och släcks.

Tryck på 13 sekunder. eller tänds. Tryck på på timern för att välja något av följande:

• tjudet är avstängt
• -judet är på

Vänta tills hällen stängs av automatiskt för att bekräfta ditt val.

När denna funktion är igång ⓑ hör du endast ljuden när:

• du trycker på ①
• Signalur ringer
  • Nedräkningstimer ringer
• du ställer något på kontrollpanelen.

• Kokzonerna är grupperade enligt plats och nummer på faserna i hällen. Se bilden.
• Varje fas har en maximal elektricitetsbelastning på 3700 W.
• Funktionen delar strömmen mellan de kokzoner som är anslutna till samma fas.
• Funktionen aktiveras när den totala elektricitetsbelastningen på kokzonerna som anslutits till en fas har överskridit 3700 W.
• Funktionen minskar strömmen till de andra kokzonerna som är anslutna till samma fas.
• Värmeläget för de reducerade kokzonerna ändras mellan två nivåer.

Det är en avancerad automatisk funktion som kopplar hällen till en speciell köksfläkt. Både hällen och köksfläkten har en infraröd signalkommunikator. Fläktens hastighet definieras automatiskt med utgångspunkt från lägesinställningen och temperaturen för det hetaste kokkärlet på hällen. Du kan också använda fläkten från hällen manuellt.

Fjärrsystemet är för de flesta köksfläktar inaktiverade från början. Aktivera det innan du använder funktionen. Läs köksfläktens bruksanvisning för mer information.

Använda funktionen automatiskt

Om funktionen ska användas automatiskt ställer du in det automatiska läget på H1 – H6. Hällen är ursprungligen inställd på H5. Köksfläkten reagerar när hällen används. Hällen känner av kokkärlets temperatur automatiskt och justerar fläktens hastighet därefter.

Automatiska lägen

Auto-	matiskt ljus	Kok-ning1)	Stek-ning2)
Läge H0 Från Från Från
Läge H1 TILL Från Från
Läge H23)	TILL Fläkt-hastig-het 1		Fläkt-hastig-het 1
Auto-matiskt ljus	Kok-ning1)		Stek-ning2)
Läge H3 TILL Från Fläkt-hastig-het 1
Läge H4 TILL Fläkt-hastig-het 1		Fläkt-hastig-het 1
Läge H5 TILL Fläkt-hastig-het 1		Fläkt-hastig-het 2
Läge H6 TILL Fläkt-hastig-het 2		Fläkt-hastig-het 3

1) Hällen känner av kokningsprocessen och aktiverar fläkthastigheten enligt det automatiska läget.

2) Hällen känner av stekningsprocessen och aktiverar fläkthastigheten enligt det automatiska läget.

3) I det här läget aktiveras fläkten och lampan och går inte efter temperaturen.

Ändra det automatiska läget

1. Stäng av produkten.
2. Tryck på Ⓗ sekunder. Displayen tänds och släcks
3. Tryck på 13 sekunder.
4. Tryck på några gånger tills tänds.
5. Tryck på + på timern för att välja ett automatiskt läge.

Inaktivera funktionens automatiska läge om du vill använda köksfläkten direkt på fläktpanelen.

När du är klar med matlagningen och stänger av hällen kan köksfläkten fortsätta gå under en viss tid. Efter den tiden stänger systemet av fläkten automatiskt och förhindrar att du oavsiktligt slår på fläkten under kommande 30 sekunder.

Styra fläkthastigheten manuellt

Du kan även styra funktionen manuellt. Det gör du genom att trycka på när hällen är igång. Då inaktiveras automatiskt styrning av funktionen och du kan ändra fläkthastigheten manuellt. När du trycker på ökar du fläkthastigheten med ett. När du när en intensiv nivå och trycker på igen ställs fläkthastigheten in på 0 igen och då stängs köksfläkten av. Starta fläkten igen med fläkthastighet 1 genom att trycka på

Aktivera automatiskt styrning av funktionen genom att stänga av hällen och sedan slå på den igen.

Du kan ställa in hällen på att aktivera belysningen automatiskt när du slår på hällen. Detta gör du genom att ställa in det automatiska läget på H1 – H6.

Belysningen i köksfläkten släcks två minuter efter att hällen stängts av.

5. FLEXIBEL INDUKTIONSKOKYTA

WARNING!

Se säkerhetsavsnitten.

Den flexibla induktionskokytan består av fyra sektioner. Sektionerna kan kombineras till två olika stora kokzoner

eller till en stor kokyta. Du väljer kombinationen av sektionerna genom att välja läget efter storleken på kokkärlet som ska användas. Det finns tre lägen: Standard (aktiveras automatiskt när du aktiverar hällen), Big Bridge och Max Bridge.

Ställ in värmeläget med de två inställningslisterna till vänster.

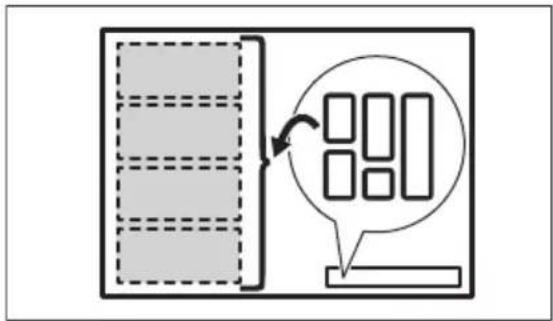

Växla mellan lägena

Växla mellan lägena med hjälp av touchkontrollen: 890

När du växlar mellan lägena ställs värmeläget in på 0 igen.

Diameter och placering av kokkärlet

Välj det läge som gäller för storleken och formen på kokkärlet. Kokkärlet ska täcka vald yta så mycket som möjligt. Placera kokkärlet i mitten av vald yta!

Placera kokkärlet med en bottendiameter som är mindre än 160 mm mitt på en sektion.

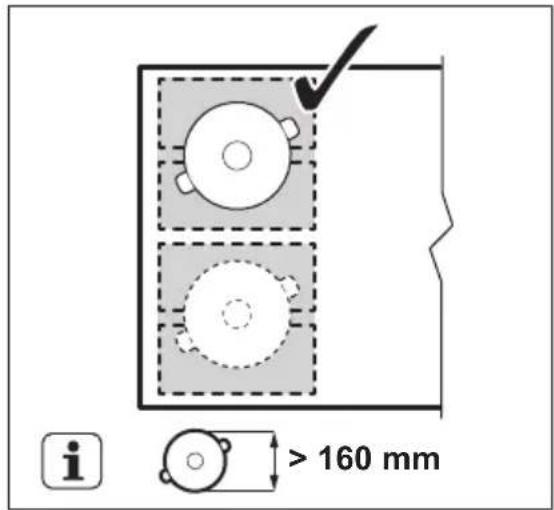

Placera kokkärlet med en bottendiameter som är större än 160 mm i mitten mellan två sektioner.

5.2 FlexiBridge Standard-läge

Det här läget aktiveras när du aktiverar hällen. Det ansluter sektionerna till två separata kokzoner. Du kan ställa in värmeläget för varje kokzon separat. Använd de två inställningslisterna till vänster.

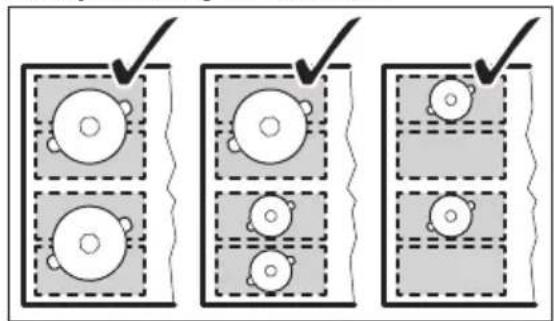

Rätt placering av kokkärl:

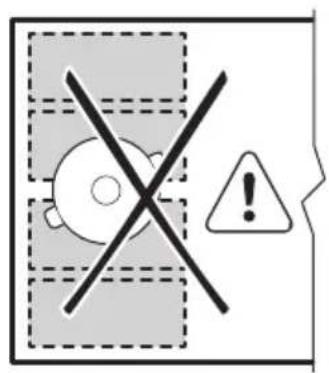

Fel placering av kokkärl:

Aktivera läget genom att trycka på tills du ser rätt lägesindikator. Det här läget kopplar samman tre bakre sektioner till en kokzon. Den främre sektionen är inte ansluten utan fungerar som en separat kokzon. Du kan ställa in värmeläget för varje kokzon separat. Använd de två inställningslisterna till vänster.

Rätt placering av kokkärl:

För att använda det här läget måste du ställa kokkärlet på de tre anslutna sektionerna. Om du använder kokkärl som är mindre än två sektioner visas på displayen och efter 2 minuter stängs zonen av.

Fel placering av kokkärl:

Aktivera läget genom att trycka på tills du ser rätt lägesindikator. Det här läget kopplar samman alla sektioner till en kokzon. För att ställa in värmeläget, använd en av vänster sidas inställningslister.

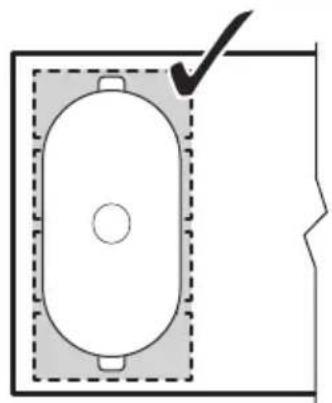

Rätt placering av kokkärl:

För att använda det här läget måste du ställa kokkärlet på de fyra anslutna sektionerna. Om du använder kokkärl som är mindre än tre sektioner visas på displayen och efter 2 minuter stängs zonen av.

Fel placering av kokkärl:

Med den här funktionen kan man ändra temperaturen genom att flytta kokkärlet till ett annat ställe på induktionshällen.

Funktionen delar in induktionshällen i tre områden med olika värmelägen. Hällen känner av kokkärlets placering och ställer in värmeläget som motsvarar placeringen. Du kan placera kokkärlet i främre, mittre eller bakre läget. Högsta värmeläget får man om man placerar kokkärlet i främre läget. Du kan minska värmeläget genom att flytta kokkärlet till mittre eller bakre läget.

Använd bara en kastrull när du använder funktionen.

• 160 mm är minsta diametern för kokkärlets botten för den här funktionen.

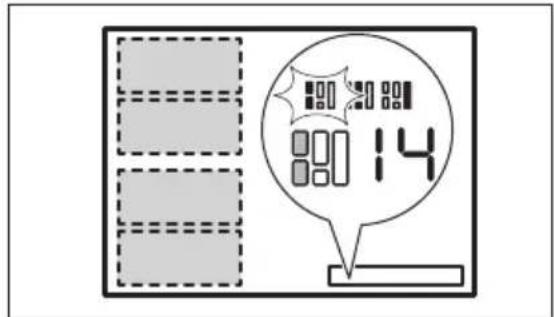

• Värmelägesdisplay för den vänstra bakre inställningslisten visar placeringen av kokkärlet på induktionshällen. Främre, mittre

• Värmelägesdisplay för den vänstra främre inställningslisten visar värmeläget. Ändra värmeläget med hjälp av vänstra främre inställningslisten.
• När du aktiverar funktionen första gången får du värmeläget för första läget, för mittre läget och för bakre läget.

Du kan ändra värmelägena för varje läge separat. Hällen kommer ihåg dina värmelägen nästa gång du aktiverar funktionen.

Aktivera funktionen

Aktivera funktionen genom att placera kokkärlet rätt på kokytan. Tryck på 🌐 Indikatorn ovanför symbolen tänds. Om du inte ställer kokkärlet på kokytan tänds Ⓕ och efter 2 minuter ställs den flexibla induktionshällen in på Ⓞ

Avaktivera funktionen genom att trycka på 📋 eller ställa in värmeläget på . 📄 Indikatorn ovanför symbolen 🌈 slocknar.

6. RÅD OCH TIPS

WARNING!

Se säkerhetsavsnitten.

6.1 Kokkärl

För induktionskokzoner genereras värme mycket snabbt i kokkärlet av ett kraftigt elektromagnetiskt fält.

Använd induktionskokzonerna med korrekt kokkärl.

Kokkärlsmaterial

• Lämpliga: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (märkt som lämpligt av tillverkaren).
• Olämpliga: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om:

• lite vatten kokar mycket snabbt upp på en kokzon som är inställd på det högsta värmeläget.
• en magnet fastnar på kokkärlets botten.

Trycket på den flexibla induktionshällen kan bli smutsigt eller ändra färg om kokkärlen dras över ytan. Ytan kan rengöras på vanligt sätt.

Kokkärlens botten skall vara så tjock och så plan som möjligt.

Kokkärlets mått

Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten upp till en viss gräns.

Hur effektiv kokzonen är beror på kokkärlets diameter. Kokkärl med en

mindre diameter får bara en del av effekten som kokzonen genererar.

Se avsnittet "Teknisk information".

6.2 Ljud under användning

Om du hör:

• knackande ljud: är kokkärlet tillverkat av olika material ("sandwichkonstruktion").
• visslande ljud: använder du kokzonen med hög effektnivå och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• surrande: använder du hög effektnivå.
• klickande: beror detta på elektriska omkopplingar.
• susande: beror detta på att fläkten är igång.

Dessa ljud är normala och innebär inte att det är fel på produkten.

6.3 Öko Timer (Eko-timer)

För att spara energi inaktiveras kokzonen före signalen från nedräkningstimern. Skillnaden i användningstiden beror på den inställda värmenivån och tillagningstiden.

6.4 Exempel på olika typer av tillagning

Relationen mellan värmelägets och kokzonens förbrukning är inte linjär. När du ökar värmeläget är det inte proportionellt mot att öka kokzonens effektförbrukning. Det betyder att kokzonen med medelhögt värmeläge använder mindre än hälften av sin effekt.

Uppgifterna i tabellen är endast avsedda som vägledning.

Värmeläge Använd för: Tid		Tips(min)
	- 1	Varmhållning av tillagad mat. efter behov	Lägg ett lock på ett kokkärl.
1 - 3 Hollandaisesås, smältning av: smör, choklad, gelatin.		5 - 25 Rör om med jämna mellan-rum.
1 - 3 Stanning: fluffiga omeletter, äggstanning.		10 - 40 Tillaga med lock.
3 - 5 Småkoka ris och mjölkrätter, värma färdiglagade rätter.		25 - 50 Minst dubbelt så mycket vätska som ris, rör om mjölk-baserade rätter under tillag-ningen.
5 - 7 Ångkoka grönsaker, fisk, kött.		20 - 45 Tillsätt några matskedar vätska.
7 - 9 Kokning av potatis. 20 - 60 Använd max. 1⁄4 liter vatten till 750 g potatis.
7 - 9 Tillaga större mängder mat, stuvningar och soppor.		60 - 150	Upp till 3 l vätska plus ingre-dienser.
9 - 12 Lätt stekning: schnitzel, cor-don bleu, kotletter, kroketter, korv, lever, ägg, pannkakor, munkar.		efter behov	Vänd efter halva tiden.
12 - 13 Kraftig stekning, potatiskro-ketter, njurstek, fransyska.		5 - 15 Vänd efter halva tiden.
14 Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pom-mes frites.
P	Koka stora mängder vatten. Effektfunktionen är aktiverad.

6.5 Råd och tips för Hob²Hoodfunktionen

När hällen används med funktionen:

• Skydda fläktpanelen mot direkt solljus.
• Rikta inte halogenlampor mot fläktpanelen.
• Täck inte över hällens kontrollpanel.
• Avbryt inte signalen mellan hällen och fläkten (t.ex. med en hand eller kokkärlshandtag). Se bilden. Hällen på bilden är bara ett exempel.

Det kan hända att andra fjärrstyrda produkter blockerar signalen. För att undvika detta ska fjärrkontrollen för produkten och hällen inte användas samtidigt.

Se vår konsumentwebbplats för att se hela sortimentet med köksfläktar som fungerar med den här funktionen. Electrolux-köksfläktar som fungerar med den här funktionen måste ha symbolen

Köksfläktar som fungerar med Hob²Hood-funktionen

7. SKÖTSEL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

7.1 Allmän information

• Rengör hällen efter varje användningstillfälle.
• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckor på ytan har ingen inverkan på hur hällen fungerar.
• Använd ett särskilt rengöringsmedel för hållens yta.
• Använd en speciell skrapa för glaset.

fall kan denna typ av smuts skada hällen. Sätt specialskrapan snett mot glasytan och för bladet över ytan.

- Ta bort när hällen svalnat tillräckligt: kalkringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Rengör hällen med en fuktig trasa och lite rengöringsmedel utan slipmedel. Efter rengöring, torka av hällen med en mjuk trasa.

7.2 Rengöring av hällen

- Ta omedelbart bort: smält plast, plastfolie och mat med socker. I annat

8. FELSÖKNING

WARNING!

Se säkerhetsavsnitten.

8.1 Om kylskåpet inte fungerar...

Problem Möjlig orsak Lösning
Det går inte att aktivera eller använda hällen.	Hällen är inte ansluten till strömförsörjningen eller den är ansluten på fel sätt.	Kontrollera att hällen är korrekt ansluten till strömförsörjningen. Se kopp-lingsschemat.
Säkringen har utlösts. Kontrollera om säkringen		är orsaken till felet. Om säkringen går gång på gång, tala med en kvalifi-cerad elektriker.
Sätt på hällen igen och		ställ in värmeläget inom 10 sekunder.
Du har tryckt på 2 eller fle- ra touchkontroller samti- digt.		Tryck bara på en touch- kontroll.
STOP+GO-funktionen är igång.		Se avsnittet "Daglig an- vändning".
Det finns vatten eller fett- stänk på kontrollpanelen.		Rengör kontrollpanelen.
En ljudsignal ljuder och hällen stängs av. En ljudsignal ljuder när häl- len slår ifrån.	Du har ställt något på en eller flera touch-kontroller.	Ta bort föremålet från touch-kontrollerna.
Hällen stängs av. Du satte något på touch- kontrollen ⏻		Ta bort föremålet från touch-kontrollen.
Restvärmeindikering går inte att tända.	Zonen är inte varm efter- som den bara har varit påslagen en kort stund.	Kontakta en auktoriserad serviceverkstad om kokzo- nen varit på tillräckligt länge för att vara varm.
Hob2Hood-funktionen fun- gerar inte.	Du kan täcka över kontroll- panelen.	Avlägsna föremålet från kontrollpanelen.
Automax-funktionen funge- rar inte.	Zonen är het. Låt zonen bli tillräckligt sval.
Det högsta värmeläget är inställt.		Det högsta värmeläget har samma effekt som funktion- nen.
Värmeläget ändras mellan två nivåer.	Effektreglering-funktionen är igång.	Se avsnittet "Daglig an- vändning".
Touch-kontrollerna blir var- ma.	Kokkärlet är för stort eller står för nära kontrollerna.	Placera stora kokkärl på de bakre zonerna om möj- ligt.
Det hörs inget ljud när du trycker på touch-kontroller- na.	Ljudsignalerna är avaktive- rade.	Aktivera signalerna. Se avsnittet "Daglig an- vändning".
Den flexibla induktionskokzonen värmer inte upp kokkärlet.	Kokkärlet står på fel plats på den flexibla induktionskokzonen.	Placera kokkärlet på rätt plats på den flexibla induktionskokzonen. Placeringen av kokkärlet beror på den aktiverade funktionen eller funktionsläget.Se avsnittet "Flexibel induktionskokzon".
Diametern för kokkärlets	botten är fel för den aktive-rade funktionen eller funktionsläget.	Använd kokkärl med en diameter som passar den aktiverade funktionen eller funktionsläget. Använd kokkärl med en diameter som är mindre än 160 mm på en sektion av den flex-ibla induktionskokzonen.Se avsnittet "Flexibel induktionskokzon".
tänds.	Automatisk avstängning är på.	Stäng av hällen och sätt på den igen.
tänds.	Barnlås- eller Knapplås-funktionen är igång.	Se avsnittet "Daglig an-vändning".
tänds.	Det står inget kokkärl på zonen.	Ställ ett kokkärl på zonen.
Fel kokkärl. Använd rätt typ av kokkärl.		Se avsnittet "Råd och tips".
Diametern på kokkärlets	botten är för liten för zo-nen.	Använd kokkärl med rätt mätt.Se avsnittet "Teknisk information".
FlexiBridge-funktionen är	igång. En eller flera sek-tioner för funktionsläget som är igång täcks inte av kokkärlet.	Placera kokkärlet på rätt antal sektioner för funk-tionsläget som är igång el-ler byt funktionsläge.Se avsnittet "Flexibel in-duktionskokzon".
ProCook-funktionen är	igång. Två kastruller är placerade på den flexibla induktionskokzonen.	Använd bara en kastrull.Se avsnittet "Flexibel in-duktionskokzon".
och en siffra tänds.	Det har uppstått ett fel på hällen.	Koppla loss hällen från eluttaget en stund. Ta ur eller koppla från säkringen i husets/lägenhetens säkringsskåp. Anslut igen. Om tänds igen ber vi dig kontakta en auktoriserad serviceverkstad.
4 tänds.	Det är fel på hällen efter- som ett kokkärl kokat torrt. Automatisk avstängning och överhettningsskyddet för zonerna är igång.	Stäng av hällen. Ta bort det heta kokkärlet. Slå på zonen igen efter ca 30 sekunder. Om kokkärlet var problemet släcks felmeddelandet. Restvärmeindikering kan fortsätta lysa. Låt kokkärlet bli tillräckligt svalt. Kontrollera om kokkärlet är kompatibelt med hällen.Se avsnittet "Råd och tips".

8.2 Om du inte finner en lösning...

Kontakta försäljaren eller ett auktoriserat kundservicecenter om du inte kan avhjälpa felet. Uppge uppgifterna på typskylten. Meddela även den tresiffriga koden och koden för glaskeramiken (den sitter i hörnet på hållen) och

felmeddelande som visas. Kontrollera att du har hanterat hällen på korrekt sätt. Annars kommer besök från servicetekniker eller fackhandlare inte att vara kostnadsfritt, inte ens under garantitiden. Anvisningar för kundservice och garantibestämmelser finns i garantihäftet.

9. INSTALLATION

WARNING!

Se säkerhetsavsnitten.

9.1 Före installationen

Innan du installerar hällen ska du anteckna informationen nedan från typskylten. Typskylten sitter nertil på hällen.

Serienummer ....

9.2 Inbyggnadshällar

Inbyggnadshällar får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

9.3 Nätkabel

• Hällen är försedd med en nätkabel.
• Byta ut en skadad nätkabel mot följande (eller högre) nätkabeltyp: H05BB-F T min 90°C. Kontakta det lokala servicecentret.

9.4 Sätta fast tätningen

1. Rengör bänkskivan runt det utskurna området.
2. Sätt fast tätningslisten runt den nedre kanten på hällen längs ytterkanten på glaskeramiken. Dra inte ut den. Kontrollera att ändarna på

tätningslisten sitter i mitten på ena sidan av hållen.

1. Lägg till några mm när du skär till tätningslisten.

2. Tryck samman de två ändarna på tätningslisten.

9.5 Montering

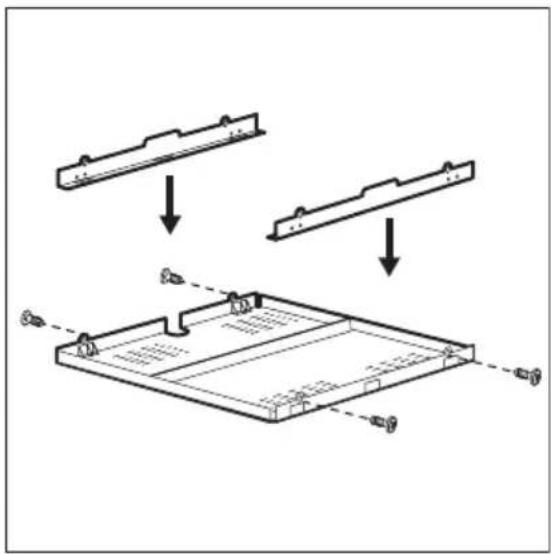

Om du har en skyddslåda (extra tillbehör) behövs inte det främre luftflödesutrymmet på 2 mm och skyddsgolvet direkt under hällen. Skyddslådan (tillbehör) finns inte i alla länder. Kontakta din lokala återförsäljare.

Du kan inte använda skyddslådan om du installerar hällen ovanför en ugn.

10. TEKNISK INFORMATION

10.1 Typskylt

Modell HOX950F PNC 949 596 450 00 Typ 58 GCD CR AU 220 - 240 V 50 - 60 Hz Induktion 11.1 kW Tillverkad i Tyskland Serienr .... 11.1 kW ELECTROLUX

10.2 Specifikation för kokzonerna

Kokzon Nominell ef-fekt (max vär-meläge) [W]	Effektfunktion [W]	Effektfunktion maximal var-aktighet [min]	Kokkärlets dia-meter [mm]
Mitten fram 1800 / 3500 2800 / 3700 5 145 - 180 / 245			- 280
Höger fram 1400 2500 4 125 - 145
Höger bak 2300 3200 10 125 - 210
Flexibel induk-tionskokyta	2300 3200 10 minst 100

Kokzonernas effekt kan skilja sig en aning från uppgifterna i tabellen. Den ändras efter kokkärlets material och mått.

För optimalt matlagningsresultat använd inte kokkärl större än diametern i tabellen.

11. ENERGIEFFEKTIVITET

11.1 Produktinformation enligt EU 66/2014

Modellbeskrivning HOX950F
Typ av häll Häll för inbygg-		nad
Antal kokzoner 3
Antal kokzoner 1
Uppvärmningsteknik Induktion
Diameter på runda kokzo-ner (∅)	Mitten fram	28,0 cm
	Höger fram	14,5 cm
	Höger bak	21,0 cm
Längd (L) och bredd (B) för kokzonen	Vänster L 46.1 cm	B 21.4 cm
Energiförbrukning per kokzon (EC electric cook-ing)	Mitten fram	166,0 Wh / kg
	Höger fram	175,1 Wh / kg
	Höger bak	166,2 Wh / kg
Energiförbrukning för kok-zonen (EC electric cook-ing)	Vänster 180,7 Wh / kg
Energiförbrukning för häl-len (EC electric hob)	174,9 Wh / kg

EN 60350-2 - Elektriska matlagningsprodukter för hushållsbruk - Del 2: Hällar – Metoder för mätning av prestanda

11.2 Energibesparing

Du kan spara energi vid vardagsmatlagningen om du följer nedanstående tips.

• Värm bara upp den mängd vatten du behöver.
• Sätt om möjligt alltid ett lock på kokkärlet.

• Ställ kokkärlet på kokzonen innan du aktiverar den.

• Ställ ett mindre kokkärl på mindre kokzoner.

• Ställ kokkärlet i mitten av kokzonen.
• Använd restvärmen för att hålla maten varm eller för att smälta den.

12. MILJÖSKYDD

Återvinn material med symbolen Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen 📋med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE
