BRUKSANVISNING QT3520X Husqvarna-Electrolux

Slik slår du av produktet:

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation: www.husqvarna-electrolux.se

Registrera din produkt för bättre service: www.husqvarna-electrolux.se

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.husqvarna-electrolux.se/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen.

Informationen finns på typskylten. Modell, PNC, serienummer.

Varnings-/viktig säkerhetsinformation.

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠ SÄKERHETSFÖRESKRIFTER

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skötas.

För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

1.1 Säkerhet för barn och handikappade

- Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet.

Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den.

- Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.

- När du skall kassera produkten: koppla loss den från eluttaget och klipp av nätkabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.

- Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla produkten. Då

finns det ingen risk att produkten blir en dödsfälla för barn.

1.2 Allmän säkerhet

WARNING

Se till att ventilationsöppningarna inte blockeras i produktens hölje eller i inbyggnadsutrymmet.

• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.
  – personalkök i butiker, på kontor och andra arbetsmiljöer
• av gäster på hotell, motell och andra typer av boendemiljöer
  – miljöer av typen bed and breakfast
• catering och liknande icke-återför- säljarapplikationer.

- Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.

- Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta ändamål av tillverkaren.

- Var noga med att inte skada kylkretsen.

- I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig.

Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten.

Om kylkretsen skadas:

– undvik att komma nära öppen eld och antändande källor

– ventilera noga rummet där produkten står

- Det är farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt. En skadad nät-kabel kan orsaka kortslutning, brand och/eller elektriska stötar.

WARNING

Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast bytas ut av en certifierad serviceagent eller annan kvalificerad servicepersonal för att undvika fara.

1. Nätkabeln får inte förlängas.
2. Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand.
3. Se till att stickkontakten är åtkomlig när produkten har installerats.
4. Dra inte i nätkabeln.
5. Sätt inte i stickkontakten om eluttaget sitter löst. Risk för elektriska stötar eller brand föreligger.

6. Produkten får inte användas utan att innerbelysningens lampglas (i förekommande fall) sitter på plats.

7. Denna produkt är tung. Var försiktig när du flyttar den.

8. Plocka inte ut matvaror från frysfacet och ta inte i dem med våta eller fuktiga händer eftersom detta kan leda till skador på huden eller frost-/frysskador.
9. Se till att produkten inte exponeras för direkt solsken under långa perioder.
10. Lamporna (i förekommande fall) som används i den här produkten är speciallampor som endast är avsedda för användning i produkter som denna. De lämpar sig inte som rumsbelysning.

1.3 Daglig användning

• Ställ inte heta kärl på plastdelarna i produkten.
• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.
• Placera inte matvaror direkt mot luftut-loppet på den bakre väggen. (Om produkten är Frost Free)
• Fryst mat får inte frysas om när den har tinats.

• Förvara färdig fryst mat enligt tillverka- rens anvisningar.

• Följ noga rekommendationerna om förvaring från produktens tillverkare. Se relevant avsnitt i bruksanvisningen.

• Placera inte kolsyrade eller mousse-rande drycker i frysen eftersom detta skapar ett tryck i behållaren som då kan explodera och skada frysen.
• Isglassar kan orsaka frostskador om de konsumeras direkt från frysen.

1.4 Skötsel och rengöring

• Stäng av produkten och koppla loss den från eluttaget före underhåll.
• Rengör inte produkten med metallföremål.
• Använd inga vassa föremål för att avlägsna frost från produkten. Använd i stället en plastskrapa.
• Använd aldrig en hårtork eller andra elektriska produkter för att påskynda avfrostningen. För hög värme kan ska- da plastdelarna inne i produkten, fukt kan tränga in i det elektriska systemet och göra det strömförande.

1.5 Installation

För den elektriska anslutningen, följ noga anvisningarna i respektive avsnitt.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.
• Vi rekommenderar att du väntar minst fyra timmar innan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn.
• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för installationen.
• När så är möjligt bör produktens bak-sida vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med produktens varma delar (kompressor, kondensor).

• Produkten får inte placeras nära vär-meelement eller spisar.

• Säkerställ att elkontakten är åtkomlig efter installation av produkten.

• Anslut endast till dricksvattenledning (om det finns en vattenanslutning).

1.6 Service

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.
• Service på denna produkt får endast utföras av en auktoriserad serviceverkstad. Endast originaldelar får användas.

tionsmaterialen, någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsammans med det vanliga hushållsavfallet. Isolationsmaterialet innehåller brandfarliga gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med symbolen 📊 kan återvinnas.

1.7 Miljöskydd

Denna produkt innehåller inte, varken i kylkretsen eller i isola-

2. KONTROLLPANEL

1 Display
2 Knapp för att höja temperaturen
3 Knapp för att sänka temperaturen
4 OK -knapp
5 Mode-knapp
6 ON/OFF -knapp

Det går att ändra de förinställda knappljuden till att låta högre genom att samtidigt trycka in Mode -knappen och knappen för att sänka temperaturen i några sekunder. Ljudet kan ändras tillbaka.

2.1 Display/kontrollampa

A) Timerdisplay
B) FROSTMATIC-funktionen
C) Temperaturdisplay
D) Larmindikator
E) Barnlås
F) Minute Minder-funktionen

2.2 Slå på

Gör på följande sätt för att slå på produkten:

1. Sätt i stickkontakten i eluttaget.
2. Tryck på ON/OFF -knappen om displayen inte är tänd.

3. Larmet kan ljuda efter några sekunder.
   För återställning av larmet, se "Larm vid för hög temperatur".

4. Om "dEMo" visas på displayen är produkten i demonstrationsläge. Se

avsnittet "Om maskinen inte fungerar".

1. Temperaturindikeringarna visar den inställda standardtemperaturen.

Se avsnittet "Temperaturreglering" om du vill välja en annan temperatur.

Om dörren lämnas öppen några minuter släcks innerbelysningen automatiskt. Belysningen tänds igen när dörren stängs och öppnas igen.

2.3 Stänga av

Gör på följande sätt för att stänga av produkten:

1. Tryck på ON/OFF-knappen i några sekunder.
2. Displayen stängs av.
3. För att koppla loss produkten från strömkällan: dra ut stickkontakten ur eluttaget.

2.4 Temperaturreglering

Den inställda temperaturen för frysen kan justeras genom att man trycker på temperaturknapparna.

Ställa in standardtemperatur:

Temperaturvisningen visar den inställda temperaturen.

Den inställda temperaturen uppnås inom 24 timmar.

Efter ett strömavbrott sparas den inställda temperaturen.

1. Tryck på Mode-knappen tills motsvarande symbol visas.

FROSTMATIC-kontrollampan blinkar.

1. Tryck på OK-knappen för att bekräfta.

FROSTMATIC-kontrollampan visas.

Denna funktion stängs av automatiskt efter 52 timmar.

Gör följande för att avaktivera funktionen innan den stängs av automatiskt:

1. Tryck på Mode-knappen tills kontrollampanFROSTMATIC blinkar.

2. Tryck på OK-knappen för att bekräfta.

3. FROSTMATIC-indikatorn släcks.

Funktionen avaktiveras när man väljer en annan temperatur i fry- sen.

Funktionen Minute Minder används för att ställa in ett ljudlarm vid en önskad tidpunkt. Den är användbar exempelvis när ett recept kräver att man låter en blandning svalna under en viss tid, eller när en påminnelse behövs för att inte glömma bort flaskor som har lagts i fry- sen för snabb kylning.

1. Tryck på Mode-knappen tills motsvarande symbol visas.
   Minute Minder-kontrollampan blinkar.
   Timern visar det inställda värdet (30 minuter) i några sekunder.

2. Tryck på knappen för att sänka eller höja temperaturen för att ändra det inställda värdet från 1 till 90 minuter.

3. Tryck på OK-knappen för att bekräfta.

Minute Minder-indikeringen visas.

Timern börjar att blinka (min).

När nedräkningen är över blinkar Minute Minder -indikatorn och ett ljudlarm hörs:

1. Ta ut dryckerna ur frysen.

2. Tryck på OK -knappen för att stänga av ljudet och avsluta funktionen.
   Det går att avaktivera funktionen när som helst under nedräkningen:

3. Tryck på Mode-knappen tills Minute Minder-indikeringen blinkar.

4. Tryck på OK-knappen för att bekräfta.
5. Minute Minder-indikeringen släcks. Det går att ändra den inställda tiden när som helst under nedräkningen och innan den är över, genom att trycka på knappen för att sänka temperaturen och knappen för att höja temperaturen.

2.7 Barnlås

Välj barnlåsfunktionen för att låsa knapparna så att de inte används oavsiktligt.

1. Tryck på Mode-knappen tills motsvarande symbol visas.
2. Kontrollampan för barnlåset blinkar.
3. Tryck på OK-knappen för att bekräfta.

Kontrollampan för barnlåset tänds.

1. Tryck på Mode-knappen tills kontrollampan för barnlåset blinkar.
2. Tryck på OK-knappen för att bekräfta.
3. Kontrollampan för barnlåset släcks.

2.8 Larm vid för hög temperatur

En temperaturökning i frysen (t.ex. på grund av ett tidigare strömavbrott eller om dörren lämnas öppen) indikeras genom att:

- kontrollamporna för larm och frystemperatur blinkar

- Larmet ljuder.

För att återställa larmet:

1. Tryck på valfri knapp.
2. Ljudsignalen stängs av.
3. Frysens temperaturdisplay visar den högsta uppnådda temperaturen i några sekunder. Därefter visas återigen den inställda temperaturen.
4. Kontrollampan för larm fortsätter att blinka tills normala förhållanden räder igen.

2.9 Larm vid öppen dörr

Ett ljudlarm avges om dörren lämnas öppen några minuter. Larmtillståndet för öppen dörr indikeras av att:

- larmindikatorn blinkar

- ljudsignal låter.

När normala förhållanden har återställts (dörren är stängd) stängs ljudlarmet av.

Medan larmfasen pågår kan ljudsignalen stängas av genom att trycka på en knapp.

3. DAGLIG ANVÄNDNING

3.1 Infrysning av färskalivsmedel

Frysfacket är lämpligt för infrysning av färska livsmedel och långvarig förvaring av frysta och djupfrysta matvaror.

För att frysa in en liten mängd färska livsmedel behöver inte den aktuella inställningen ändras.

För att frysa in färska livsmedel, aktivera FROSTMATIC-funktionen minst 24 timmar innan livsmedlet som ska frysas läggs in i frysfacket.

Placera de färska livsmedel som skall fry- sas i alla fack förutom den nedersta lä- dan.

Den största mängd livsmedel som kan frysas inom 24 timmar anges på typskylten, en etikett som sitter på produktens insida.

Infrysningen tar 24 timmar: Lägg inte in andra livsmedel som skall frysas under denna period.

3.2 Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar innan du lägger in några matvaror.

Fryslådorna gör att du snabbt och enkelt kan hitta den matvara du söker. Om stora mängder mat skall förvaras, plocka ur alla lådor utom den nedre korgen. Denna måste vara på plats för att säkerställa god luftcirkulation. Med undantag för den översta hyllan kan du på alla hyllor placera mat som sticker ut 15 mm från dörren.

I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under "Säkerhet vid strömavbrott", måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

3.3 Upptining

Djupfryst och fryst mat kan, innan den används, tinas i kylen eller vid rumstemperatur beroende på den tid som står till förfogande för upptiningen.

Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagningen tar i detta fall dock lite längre tid.

3.4 Borttagning av fryslådor och glashyllor från frysen

Några av fryslådorna har ett stopp som förhindrar att de oavsiktligt tas bort eller ramlar ut. För att ta ut en fryslåda ur fry- sen, drag lådan mot dig till stoppet och tag sedan bort den genom att vinkla den främre delen uppåt.

För att sätta tillbaka lådan, lyft upp lä- dans främre del något och sätt in den i frysen.

När lådan har passerat stoppen, skjut in lådan på plats.

Produkten är försedd med hyllstoppar för att hyllorna ska sitta säkert.

Hyllorna måste lyftas upp (1) på varje sida och därefter dras utåt (2).

3.5 Invändig rengöring

Innan du använder hushållsapparaten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfini-shen.

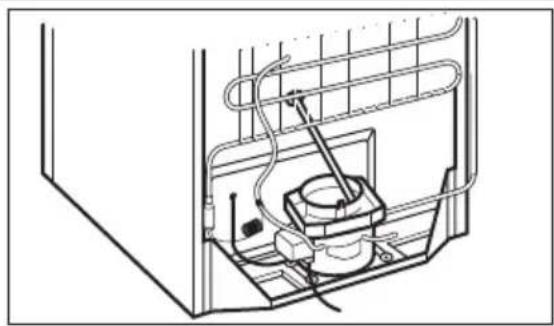

Kontrollera att tömningsslangen på bak- sidan av kylskåpet tömmer ut på upp- samlingsbrickan.

4. RÅD OCH TIPS

4.1 Tips för infrysning

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• Den maximala mängd mat som kan frysas in på 24 timmar anges på typskylten.
• Infrysningsprocessen tar 24 timmar. Ytterligare mat som skall frysas in bör inte läggas in under denna period.
• Frys endast in färska och rengjorda matvaror av hög kvalitet.
• Dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.
• Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpackningarna är lufttäta.
• Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat, detta för att temperaturen inte skall öka i den infrysta maten.

• Magra matvaror håller bättre och längre än feta. Salt förkortar matens lagringstid.

• Isglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden.

• Det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

4.2 Tips för förvaring av fryst mat

Observera följande för att utnyttja produktens prestanda på bästa sätt:

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.
• Transportera frysta matvaror från affären till frysen så snabbt som möjligt.
• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.
• Överskrid inte den förvaringsperiod som anges av matvarans tillverkare.

5. UNDERHÅLL OCH RENGÖRING

FÖRSIKTIGHET

Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

5.1 Regelbunden rengöring

Utrustningen måste rengöras med jämna mellanrum:

• rengör produktens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
• inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
• skölj och torka noga.

Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten.

Använd aldrig starka rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en stark lukt.

Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en borste. Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning.

Var försiktig så att du inte skadar kylsystemet.

När du flyttar produkten, lyft upp den i framkanten så att inte golvet repas.

Många produkter för rengöring av köksytor innehåller kemikalier som kan skada

plastkomponenterna i produkten. Använd därför en mjuk trasa indränkt med varmt vatten och en neutral tvållösning för att rengöra produkten utvändigt.

Använd inga skarpa rengöringsmedel eller skurpulver eftersom sådana produkter skadar färgen. Använd inte heller produkter som används för att ge ytor av rostfritt stål en beläggning som motverkar fingeravtryck.

Anslut produkten till eluttaget igen efter rengöringen.

5.2 Avfrostning av frysen

Frysavdelningen på denna modell är emellertid av "frostfri" typ. Detta innebär att det inte bildas någon frost under drift, varken på innerväggarna eller matvarorna.

Att frost inte bildas beror på en kontinuerlig cirkulation av kalluft, som genereras av en automatiskt kontrollerad fläkt, inne i frysavdelningen.

5.3 Långa uppehåll

Följ nedanstående anvisningar om produkten inte skall användas under en längre tidsperiod:

1. Koppla loss produkten från elutta-get.
2. Plocka ur alla matvaror.
3. Rengör produkten och alla tillbehör.
4. Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

Om produkten lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.

Ventilationsgallret kan tas bort så att det kan diskas.

Öppna dörren och gör sedan på följan- de sätt:

• Lossa gallrets övre kant genom att dra det utåt/nedåt.
• Dra gallret rakt ut för att ta bort det helt.
  • Dammsug under produkten.

6. OM MASKINEN INTE FUNGERAR

Under drift kan ibland små, men irrite- rande, problem uppstå som du själv kan lösa utan att tillkalla en servicetekniker. Följande tabell innehåller råd som hjäl- per dig att lösa sådana problem för att undvika onödiga serviceavgifter.

Produkten arbetar hela tiden, så när kompressorn stannar innebär inte detta att produkten är utan ström. Det är därför du inte får ta i de elektriska delarna utan att först koppla bort produkten från eluttaget.

Produkten avger vissa ljud under drift (kompressor och cirkulation). Detta är normalt och innebär inte att något är fel.

Problem Möjlig orsak Åtgärd
Produkten bullrar.	Produkten står ostadigt.	Kontrollera att produkten står stadigt (alla fötter och hjul ska ha kontakt med golvet). Se avsnittet "Avvägning".
Larmsignalen ljuder.Larmikonen blinkar.	Temperaturen i frysskåpet är för hög.	Se avsnittet "Larm vid för hög temperatur".
Dörren är inte ordentligtstängd.		Se avsnittet "Larm vid öppen dörr".
övre eller undrefyrkanten visas på temperaturdisplayen.	Ett fel har inträffat i mätningen av produktens temperatur.	Kontakta vår lokala service-avdelning (kylsystemet fortsätter att hålla matvarorna kalla, men temperaturen kan inte justeras).
"DEMO" visas på displayen.	Produkten är i demonstrationsläge.	Håll OK-knappen intryckt ca 10 sek tills ljudsignalen hörs och displayen släcks en stund: produkten börjar arbeta normalt.
Kompressorn arbetar hela tiden.	Temperaturreglaget kan vara felaktigt inställt.	Ställ in en varmare temperatur.
Dörren är inte ordentligt stängd.		Se avsnittet "Stängning av dörren".
Dörren har öppnats för ofta.		Låt inte dörren stå öppen längre än nödvändigt.
Matvarornas temperatur är för hög.		Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem.
Rumstemperaturen är för hög.		Sänk rumstemperaturen.
Det har bildats för mycket frost och is.	Dörren är inte ordentligt stängd.	Se avsnittet "Stängning av dörren".
Dörrtätningen är defor-merad eller smutsig.		Se avsnittet "Stängning av dörren".
Temperaturen i pro-dukten är för låg.	Temperaturreglaget kan vara felaktigt inställt.	Ställ in en varmare temperatur.
Temperaturen i pro-dukten är för hög.	Temperaturreglaget kan vara felaktigt inställt.	Ställ in en lägre temperatur.
Dörren är inte ordentligt stängd.		Se avsnittet "Stängning av dörren".
Matvarornas temperatur är för hög.		Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem.
Temperaturen i fry-sen är för hög.	Matvaror är placerade för nära varandra.	Placera matvarorna så att kalluft kan cirkulera.
Stora mängder mat har lagts in samtidigt för infrysning.		Lägg in mindre mängder mat för infrysning samtidigt.
Produkten fungerar inte.	Produkten har stängts av. Sätt på produkten.
Stickkontakten sitter inte ordentligt i eluttaget.		Sätt i stickkontakten ordentligt i eluttaget.
Produkten får ingen ström. Eluttaget är ström-löst.		Anslut en annan elektrisk produkt till eluttaget. Kontrollera säkringen. Kontak-ta en behörig elektriker.
Belysningen funge-rar inte.	Lampan är trasig. Se avsnittet "Byte av lam-pan".
Dörren har varit öppen för länge.		Stäng dörren.
Dörren blockerar ventilationsgallret.	Produkten står inte i våg. Se avsnittet "Avvägning".

Problem Möjlig orsak Åtgärd

Dörren är felinriktad. Produkten står inte i våg. Se avsnittet "Avwägning".

Kontakta vår lokala serviceverkstad om dessa råd inte löser problemet.

6.1 Byte av lampan

Produkten har en LED lampa med lång livslängd.

Endast servicepersonal får byta ut lampan. Kontakta vår serviceavdelning.

1. Justera dörren vid behov. Se avsnitt "Installation".
2. Byt vid behov ut defekta dörrtätningar. Kontakta serviceavdelningen.

6.2 Stängning av dörren

1. Rengör dörrtätningarna

7. INSTALLATION

WARNING

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt, läs noga igenom avsnittet "Säkerhetsinformation" innan du installerar produkten.

7.1 Placering

Installera produkten på en plats där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat- Omgivningstemperatur klass

SN +10 till +32 °C

N +16 till +32 °C

ST +16 till +38 °C

T +16 till +43 °C

7.2 Elektrisk anslutning

Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överensstämmer med de värden som anges på typskylten.

Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.

Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.

7.3 Plats

För bästa effekt: om produkten placeras under en överhängande väggenhet skall det finnas minst 40 mm fritt utrymme mellan produktens översida och väggenheten. Produkten bör dock inte placeras under överhängande väggenheter. Utrymmet för ventilation kan vara

• direkt ovanför produkten
• bakom och ovanför överskåpet.
  I detta fall måste utrymmet bakom överskåpet vara minst 50 mm djupt.

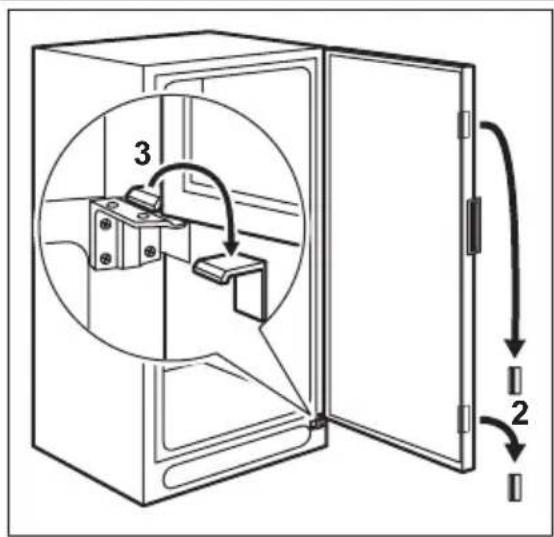

7.4 Avlägsna transportstöden

Produkten har ett transportstöd för att säkra dörren under transport.

Ta bort dessa stöd på följande sätt:

• Öppna dörren.
• Ta bort transportstödet från dörrsidorna.
• Ta bort transportstödet från nedre gångjärnet (vissa modeller).

Vissa modeller har en ljuddämpande dyna undertill. Ta inte bort denna dyna.

7.5 Bakre distanshållare

• Montera de två distanshållarna och lässprintarna som medföljer i tillbehörspåsen såsom figuren visar.
• Montera distanshållaren på produktens baksida. Sätt in låssprinten.

7.6 Avvägning

Se till att produkten står i våg där den installeras. Justera vid behov fötterna med medföljande skruvnyckel.

Dörrjusteringen är beroende av att produkten står i våg.

7.7 Omhängning av dörrar

Gör på följande sätt för att ändra dörrens öppningsriktning:

• Koppla loss produkten från eluttaget.
• Avlägsna ventilationsgallret. Avlägsna den övre fyllningen och placera den på motsatta sidan av gallret.
• Avlägsna pedalhålets skydd och installera skyddet som medföljer tillbehörspåsen på motsatta sidan av gallret.
• Lägg ned produkten med baksidan vilande på ett trästöd.
• Skruva loss handtaget från överdelen (1) och underdelen (2) av dörren.

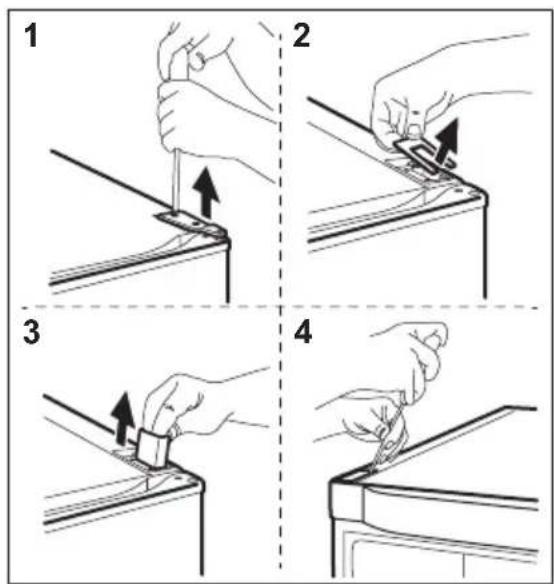

• Skruva loss gångjärnet (1) och avlägsna käpan (2) och stödet (3).
• Avlägsna skyddet (4) på motsatta sidan och installera stödet (3), käpan (2) och gångjärnet (1). Sätt fast käpan (4) på motsatta sidan.

• Skruva loss det nedre gångjärnet (1). Flytta sprinten till andra sidan (2).
• Skruva bort och flytta pedalen till motsatta sidan (3).
• Skruva fast det nedre gångjärnet på andra sidan.
• Dra åt sprinten med medföljande skruvnyckel.

- Använd en liten skruvmejsel för att ta bort bussningen längst upp på dörren och flytta den till motsatta sidan av dörren.

- Montera handtaget på motsatta sidan.

- Ställ produkten upprätt och sätt ventilationsgallret på plats.

- Ställ produkten på plats.

WARNING

Ställ tillbaka produkten på plats, justera in den i våg och vänta sedan minst fyra timmar innan du ansluter den till eluttaget.

Kontrollera slutligen följande:

- Alla skruvar är åtdragna.

• Magnettätningen suger fast ordentligt mot skåpet.
• Dörren öppnas och stängs ordentligt. Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt. Vänta i så fall tills tätningen har anpassat sig på naturlig väg.

8. BULLER

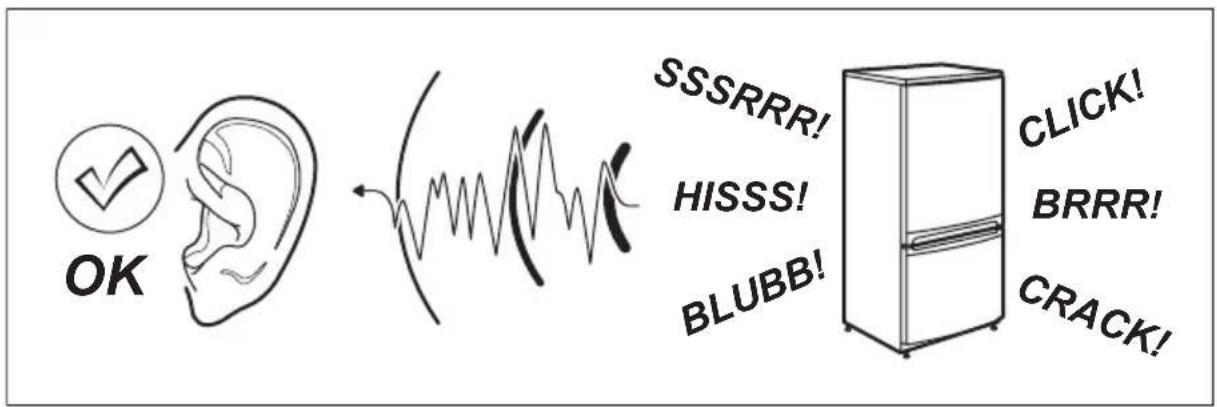

Vissa ljud hörs under normal användning (kompressor, cirkulation av köldmedel).

9. TEKNISKA DATA

QT3515W		QT3520W	QT3540W
	QT3515X	QT3520X	QT3540X
Mått
Höjd 1800 mm 1800 mm 1800 mm
Bredd 595 mm 595 mm 595 mm
Djup 623 mm 623 mm 623 mm
Temperatu-rökningstid	12 tim. 12 tim. 12 tim.
Nätspänning	230 V 230 V 230 V
Frekvens	50 Hz 50 Hz 50 Hz

Den tekniska informationen anges på typskylten som sitter till vänster inne i produkten samt på energietiketten.

10. MILJÖSKYDD

Återvinn material med symbolen ⚙. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska

produkter. Släng inte produkter märkta med symbolen ✉ med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
