BRUKSANVISNING QT3582K Husqvarna-Electrolux

Fare for personskade eller skade på produktet.

3.14 Slå av belysningen

For å slå nattmodus på eller av, trykk på nattmodus-knappen. Nattmodus-symbolet vises när nattmodus er aktivert.

3.16 Islaging

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation:

www.husqvarna-electrolux.se

Registrera din produkt för bättre service:

www.husqvarna-electrolux.se

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter tillhands när du kontaktar serviceavdelningen. Modell, PNC, serienummer.

Informationen finns på typskylten.

Varningar/viktig säkerhetsinformation

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

1.1 Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Låt inte barn leka med produkten.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.
• Håll allt förpackningsmaterial utom räckhåll för barn.

1.2 Allmän säkerhet

• Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:
• Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöer
• Av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer

- Se till att ventilationsöppningarna inte blockeras i produktens nisch eller i inbyggnadsutrymmet.

- Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren.

- Var noga med att inte skada kylkretsen.

- Använd inga elektriska apparater inne i förvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverkaren.

• Spruta inte vatten eller ånga för att rengöra produkten.
• Rengör ugnen med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Förvara inte explosiva ämnen som t.ex. sprejburkar med lättantändligt bränsle i den här produkten.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens servicerepresentant eller personer med motsvarande utbildning, för att undvika fara
• Om produkten är försedd med en ismaskin eller vattenmaskin ska de endast fyllas med vatten.
• Om produkten kräver en vattenanslutning ska den endast anslutas till en tillförselslang med drickbart vatten.
• Vattentrycket (minimum och maximum) måste vara mellan 1 bar (0,1 MPa) och 10 bar (1 MPa)

2. SÄKERHETSFÖRESKRIFTER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ de installationsinstruktioner som följer med produkten.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Se till att luft kan cirkulera i produkten.
• Vänta minst 4 timmar innan du ansluter produkten till eluttaget. Detta för att oljan ska rinna tillbaka i kompressorn.
• Installera inte produkten nära element, spisar, ugnar eller hållar.

• Produktens bakre yta måste ställas mot väggen.

• Installera inte produkten där den står i direkt solljus.

• Montera inte den här produkten i områden som är för fuktiga eller för kalla, som t.ex. byggnadsförråd, garage eller vinkällare.
• När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Produkten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar de elektriska komponenterna (t.ex.

stickkontakten, nätkabeln, kompressorn). Kontakta service eller en elektriker för att ersätta skadade komponenter.

• Nätkabeln måste vara under stickkontaktens nivå.
• Anslut stickkontakten till eluttaget endast i slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Ändra inte produktens specifikationer.
• Ställ inte elektriska produkter (t.ex. glassmaskiner) i produkten om inte tillverkaren uttryckligen säger att det är lämpligt.
• Var försiktig så att du inte skadar kylkretsen. Den innehåller isobutan (R600a), en naturgas som är miljöanpassad i hög grad. Denna gas är lättantändlig.
• Om kylkretsen skadas får inga flammor eller antändningskällor finnas i rummet. Ventilera rummet.
• Låt inte varma föremål vidröra plastdelarna i produkten.
• Lägg inte in läskedrycker i frysen. Detta skapar tryck i dricksflaskan.
• Förvara inte brandfarliga gaser eller vätskor i produkten.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.

• Vidrör inte kompressorn eller kondensorn. De är heta.

• Ta inte bort och vidrör inte föremål från frysdelen om händerna är våta eller fuktiga.

• Frys inte mat igen som en gång tinats.
• Följ förvaringsanvisningarna på förpackningen till den frusna maten.

2.4 Skötsel och rengöring

WARNING!

Risk för personskador och skador på produkten föreligger.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Kylenheten i denna product innehåller kolväten Endast en behörig person får utföra underhåll och fylla kylapparaten.
• Undersök regelbundet tömningskanalen i kylen och rengör den vid behov. Om tömningskanalen täpps igen kommer avfrostat vatten att samlas på produktens botten.

2.5 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort locket för att hindra att barn eller djur stängs in inuti produkten.
• Kylkretsen och isoleringsmaterialet i den här produkten är "ozonvänliga".
• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.
• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.

3. ANVÄNDNING

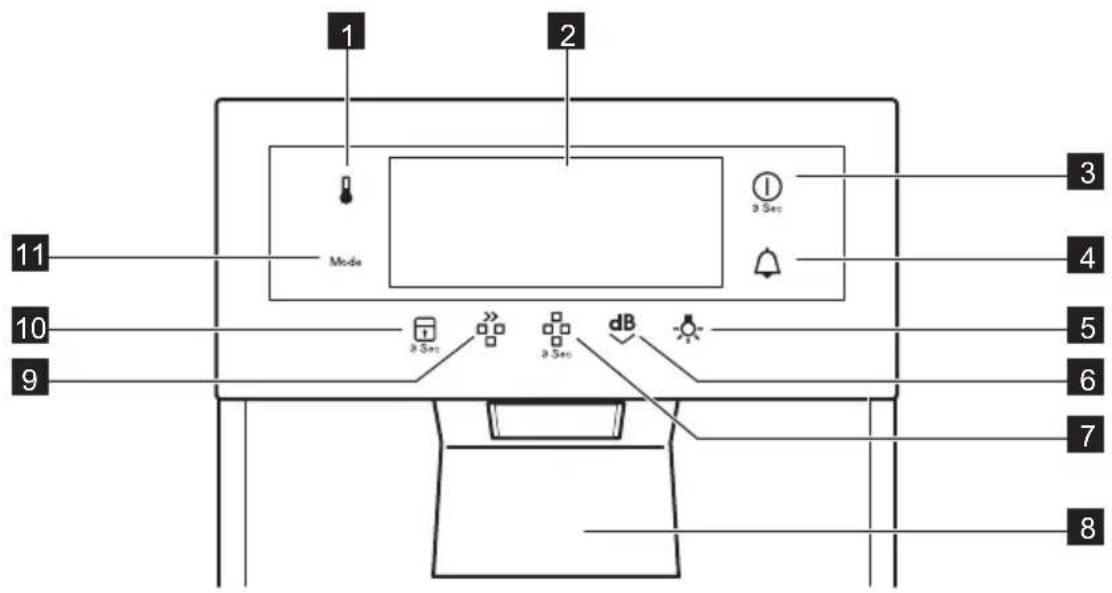

3.1 Kontrollpanel

1 Temperaturknapp
2 Display
3 PÅ/AV-knapp
4 Knapp för Signalur
5 Ljusknapp
6 Knapp för nattläge

Det går att ändra de förinställda knappljuden till att låta högre genom att samtidigt trycka in Mode-knappen och

7 På/av-knappen för ismaskin
8 Dispenserspak
9 Knappen för snabb is
10 Barnlås-knapp
11 Mode-knapp

Temperatur-knappen i några sekunder. Ljudet kan ändras tillbaka.

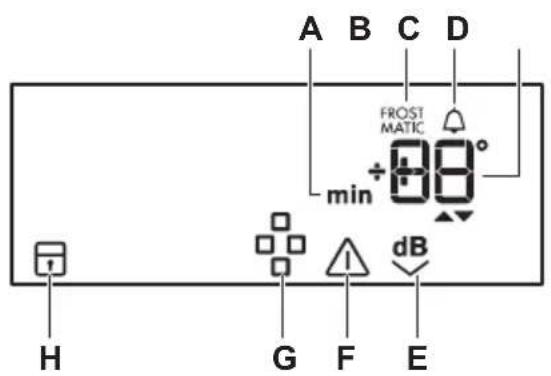

3.2 Display

3.3 Slå på

1. Sätt i stickkontakten i eluttaget.

1. Tryck på ON/OFF om displayen inte är tänd.

Larmet kan ljuda efter några sekunder.

För återställning av larmet, se "Larm vid för hög temperatur".

Om DEMÖ visas på displayen är produkten i demonstrationsläge. Se avsnittet "Om maskinen inte fungerar".

Temperaturindikatorerna visar den inställda standardtemperaturen.

Se avsnittet

"Temperaturreglering" om du vill välja en annan temperatur.

3.4 Stänga av

Tryck på ON/OFF i cirka 3 sekunder.

Displayen stängs av.

För att koppla loss

produkten från strömkällan: dra ut stickkontakten ur eluttaget.

3.5 Temperaturreglering

Den inställda temperaturen för frysen kan justeras genom att man trycker på temperaturknapparna.

Standardtemperatur:

-18 °C i frysen

Temperaturdisplayen visar den inställda temperaturen.

Den inställda temperaturen uppnås inom 24 timmar.

Efter ett strömavbrott sparas den inställda temperaturen.

3.6 Ismaskin

Ismaskinen är påslagen vid leverans och startar automatiskt när produkten ansluts till vatten- och elnät.

Stäng av och slå funktionen genom att hålla inmaskinens ON/OFF-knapp intryckt i 3 sekunder.

Symbolen för ismaskinen visas när ismaskinen är aktiverad.

Symbolen för ismaskinen blinkar när isbehållaren inte är i rätt läge. För mer information, se avsnittet

"Om maskinen inte fungerar".

3.7 ChildLock-funktion

För att låsa knapparna väljer du funktionen ChildLock.

1. För att aktivera funktionen, håll ChildLock intryckt i 3 sekunder. ChildLock-indikatorn visas.
2. Stäng av funktionen genom att hålla ChildLock intryckt i 3 sekunder. ChildLock-indikatorn släcks.

Denna funktion stängs av automatiskt efter 52 timmar. Om du vill stänga av funktionen innan dess automatiska slut trycker du på Mode-knappen för att välja en annan funktion eller trycker på Mode-knappen tillls du inte ser någon av specialsymbolerna.

Funktionen avaktiveras när man väljer en annan temperatur i frysen.

3.9 Signalur

Funktionen Signalur används för att ställa in en signal vid en önskad tidpunkt. Det är användbart exempelvis när ett recept kräver att man låter en smet svalna under en viss tid eller när en påminnelse behövs för att inte glömma bort flaskor som har lagts i frysen för snabb kylning.

1. Tryck på knappen för signaluret. Kontrollampan för Signalur tänds. Timern visar det inställda värdet (30 minuter).
2. Tryck på Temperatur-knappen för att ändra det inställda värdet från 1 till 90 minuter.

Timer-indikeringen visar (min).

När nedräkningen är slut blinkar kontrollampan för Signalur och ett ljudlarm hörs. Ta vid den tidpunkten bort alla drycker i frysfacket och tryck på knappen för Signalur för att stänga av ljudet och avsluta funktionen.

Tryck på Temperatur-knappen för att ändra tiden under nedräkningen eller i slutet.

Om du vill inaktivera funktionen under nedräkningen upprepar du förfarandet tills symbolen för Signalur släcks.

3.10 Larm vid för hög temperatur

En temperaturökning i frysen (t.ex. på grund av ett tidigare strömavbrott eller om dörren lämnas öppen) indikeras genom att:

• kontrollamporna för larm och frystemperatur blinkar
• larmet ljuder.

Tryck på valfri knapp.

Ljudsignalen stängs av. Frysens temperaturdisplay visar den högsta uppnådda temperaturen i några sekunder. Därefter visas återigen den inställda temperaturen.

Kontrollampan för larm fortsätter att blinka tills normala förhållanden räder igen.

3.11 Larm vid öppen dörr

Ett ljudlarm avges om dörren lämnas öppen några minuter. Larmtillståndet för öppen dörr indikeras av att:

• larmindikatorn blinkar
• larmet ljuder. När normala förhållanden har återställts (dörren är stängd) stängs ljudlarmet av.

Medan larmfasen pågår kan ljudsignalen stängas av genom att trycka på en knapp på kontrollpanelen.

3.12 Belysning

Isdispenserns belysning tänds automatiskt när den används.

4. DAGLIG ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

4.1 Infrysning av färskalivsmedel

Produkten är lämplig för infrysning av färska livsmedel och långvarig förvaring av frysta och djupfrysta matvaror.

3.13 För ständig belysning

Se till att isdispensern är i upplåst läge.

Tryck på belysningsknappen så tänds belysningen.

Ljusstyrkan är nu cirka 20 % tills dispensern används.

3.14 Släcka belysningen

Se till att isdispensern är i upplåst läge.

Tryck på belysningsknappen så släcks belysningen.

3.15 Nattläge

Den här funktionen används för att stänga av ismaskinen under dagens mörkare del.

Tryck på nattlägesknappen för att slå på eller av nattläget.

Symbolen för Nattläge visas när Nattläge är aktiverat.

3.16 Dispensera is

Isdispensering startar när dispenserreglaget trycks in helt och pågår tills reglaget släpps.

Stoppa utmatning genom att ta bort behållaren från dispenserreglaget.

Om man önskar ökad isdispensering kan man trycka på knappen för snabb is och hålla in den och sedan trycka på dispenserreglaget.

För att frysa in en liten mängd färska livsmedel behöver inte den aktuella inställningen ändras.

För infrysning av färska livsmedel, aktivera FROSTMATIC-funktionen minst 24 timmar innan livsmedlet som skall frysas placeras i frysfacket.

Placera färska livsmedel som skall frysas i alla fack utom det nedersta.

Den största mängd mat som kan frysas inom 24 timmar anges på typskylten som sitter på insidan.

Infrysningen tar 24 timmar: lägg inte in andra livsmedel som ska frysas under denna period.

Återgå till önskad temperatur (se "FROSTMATIC-funktionen") när infysningen är klar.

4.2 Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar innan du lägger in några matvaror.

Fryslådorna gör att du snabbt och enkelt kan hitta de matpaket du söker. Om stora mängder mat skall förvaras, plocka ur alla lådor utom den nedre korgen som säkerställer god luftcirkulation.

Med undantag för den översta hyllan kan du på alla hyllor placera mat som sticker ut 15 mm från dörren.

I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under "Säkerhet vid strömavbrott", måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

4.3 Upptining

Djupfryst och fryst mat kan, innan den används, tinas i kylen eller vid rumstemperatur beroende på den tid som står till förfogande för upptiningen.

Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagningen tar i detta fall dock lite längre tid.

4.4 Ta bort isbehållaren

Isbehållaren kan tas bort.

1. Luta uppåt och dra ut isbehållaren när den ska tas bort.

När isbehållaren är utdragen bryts alla ismaskinens funktioner.

1. Vid återmontering ska (vid behov) isbehållarens matningsskruv passas in mot den bakre medbringaren.

4.5 Hyllan ovanför ismaskinen

FÖRSIKTIGHET!

Hyllan ovanför ismaskinen kan inte tas bort.

4.6 Borttagning av fryslådor och glashyllor från frysen

Fryslådorna har ett stopp som förhindrar att de oavsiktligt tas bort eller ramlar ut. För att ta ut en fryslåda ur frysen, dra lådan mot dig till stoppet och tag sedan bort den genom att vinkla den främre delen uppåt.

Sätt tillbaka lådan genom att lyfta upp lådans främre del något och sätta in den i frysen. När lådan har passerat stoppen, skjut in lådan på plats.

Produkten är försedd med hyllstoppar för att hyllorna ska sitta säkert.

Hyllorna måste lyftas upp (1) på varje sida och därefter dras utåt (2).

Glashyllorna är utrustade med expanderrullar fastsatta med lässprintar.

Ta bort dem genom att lossa lässprinten på båda sidor om expanderrullen. Använd en skruvmejsel vid behov.

Dra efteråt ur båda lässprintarna (1) och dra glashyllan utåt (2).

5. RÅD OCH TIPS

5.1 Normala driftljud

Följande ljud är normala under drift:

4.7 Invändig rengöring

1. Innan du använder produkten första gången ska du rengöra dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.
2. Kontrollera att tömningsslangen på baksidan av kylskåpet tömmer ut på uppsamlingsbrickan.

Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

- Ett gurglande och bubblande ljud hörs från slingorna när köldmedlet pumpas runt.

• Ett surrande eller pulserande ljud hörs från kompressorn när köldmedlet pumpas runt.
• Ett plötsligt knackande ljud från produktens insida som orsakas av termisk dilatation (ett naturligt och ofarligt fysiskt fenomen).
• Ett gurglande klickljud hörs från temperaturregulatorn när kompressorn slås på eller av.

5.2 Tips för energibesparing

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• Avlägsna inte kylackumulatorerna (i förekommande fall) från fryskorgen.

5.3 Tips för infrysning

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• den största mängd mat som kan frysas inom 24 timmar anges på typskylten
• Infrysningsprocessen tar 24 timmar. Ytterligare livsmedel som skall frysas in bör inte läggas in under denna period.
• frys endast in färska och rena matvaror av hög kvalitet.

• dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.

• slå in maten i aluminiumfolie, eller lägg den i plastpåsar och se till att förpackningarna är lufttäta;

• låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat för att temperaturen inte skall öka i den infrysta maten.
• magra matvaror håller sig bättre och längre än feta. Salt minskar livslängden på matvaror.
• isglass kan, om den konsumeras direkt från frysfacet, orsaka frysskador på huden;
• det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

5.4 Tips för förvaring av fryst mat

Observera följande för att utnyttja produktens prestanda på bästa sätt:

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.
• transportera frysta matvaror från affären till frysen så snabbt som möjligt;
• öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• när fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.
• överskrid inte den förvaringsperiod som anges av tillverkaren.

6. SKÖTSEL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

6.1 Allmänna varningar

FÖRSIKTIGHET!

Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten. Underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

Tillbehören och andra delar av produkten är inte lämpliga för rengöring i diskmaskin.

6.2 Regelbunden rengöring

FÖRSIKTIGHET!

Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten.

FÖRSIKTIGHET!

Var försiktig så att du inte skadar kylsystemet.

FÖRSIKTIGHET!

När du flyttar produkten ska du lyfta upp den i framkanten så att inte golvet repas.

Utrustningen måste rengöras med jämna mellanrum:

1. Rengör kylens/frysens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
2. Inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
3. Skölj av och torka noggrant.
4. Rengör kondensorn och kompressorn (om de går att komma åt) på produktens baksida med en borste. Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning.

6.3 Rengöra ismaskinen

Rengör vid behov dispenserns och isbehållarens utifrån åtkomliga ytor endast med hjälp av en mjuk trasa och varmt vatten.

Se till att isbehållaren är helt torr innan den sätts tillbaka på sin plats.

FÖRSIKTIGHET!

Använd inte rengöringsmedel eller slipmedel.

6.4 Avfrostning av frysen

Frysfacket behöver inte avfrostas. Detta innebär att det inte bildas någon frost

under drift, varken på innerväggarna eller matvarorna.

Att frost inte bildas beror på en kontinuerlig cirkulation av kalluft, som genereras av en automatiskt kontrollerad fläkt, inne i frysavdelningen.

6.5 Långa uppehåll

Följ nedanstående anvisningar om produkten inte skall användas på länge:

1. Stäng av ismaskinen.
2. Stäng av vattenanslutningen.
3. Töm isbehållaren.
4. Koppla loss produkten från eluttaget.
5. Plocka ur alla matvaror.
6. Rengör produkten och alla tillbehör.
7. Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

När ismaskinen startas igen, använd inte is som tillverkats den första dagen för att vara säker på att den smakar bra.

WARNING!

Om produkten lämnas påslagen, be någon titta till den då och då så att inte varorna i den förstörs i händelse av strömavbrott.

Se till att dörren är öppen.

Ventilationsgallret kan tas bort så att det kan diskas.

1. Lossa kanten på gallret genom att dra i det såsom på bilden.

1. Dra gallret rakt ut för att ta bort det helt.
2. Dammsug under produkten.

7. FELSÖKNING

WARNING!

Se säkerhetsavsnitten.

7.1 Om produkten inte fungerar...

Problem Möjlig orsak Åtgärd
Produkten fungerar inte. Produkten har stängts av. Slå på produkten.
Stickkontakten sitter inteordentligt i eluttaget.		Sätt i stickkontakten ordentligt i eluttaget.
Eluttaget är strömlöst. Anslut en annan elektrisk produkt till eluttaget. Kontakta en behörig elektriker.
Produkten bullrar. Produkten står ostadigt. Kontrollera om produkten står stabilt.
Ljudligt eller visuellt larm är på.	Produkten har nyligen slagits på eller temperaturen är fortfarande för hög.	Se avsnitt "Larm vid öppen dörr" eller "Larm vid för hög temperatur".
	Temperaturen i produkten är för hög.	Se avsnitt "Larm vid öppen dörr" eller "Larm vid för hög temperatur".
	Dörren har lämnats öppen. Stäng dörren.
	Temperaturen i produkten är för hög.	Kontakta en behörig elektriker eller närmaste auktoriserade serviceverkstad.
En rektangulär symbol visas istället för siffror på temperaturdisplayen.	Fel på temperatursensorn.	Kontakta närmaste auktoriserade serviceverkstad (kylsystemet fortsätter att hålla matvarorna kalla, men temperaturen kan inte justeras).
Lampan fungerar inte. Lampan är i standby-läge. Stäng och öppna dörren.
Lampan fungerar inte. Lampan är trasig. Kontakta närmaste auktoriserade serviceverkstad.
Kompressorn är kontinuerligt i drift.	Temperaturen är felaktigt inställd.	Se avsnittet "Användning".
Många matvaror inlagda samtidigt.		Vänta några timmar och kontrollera sedan temperaturen igen.
Rumstemperaturen är för hög.		Se klimatklasstabellen på typskylten.
Alltför varm mat har lagts in.	in.	Låt mat svalna till rumstemperatur före infrysning.
	Dörren är inte ordentligt stängt.	Se avsnittet "Stängning av dörren".
	Funktionen FROSTMATIC är på.	Se "Funktionen FROSTMATIC".
Det har bildats för mycket frost och is.	Dörren är inte korrekt stängd eller packningen är deformerad/smutsig.	Se avsnittet "Stängning av dörren".
Kompressorn startar inte omedelbart när FROSTMATIC-knappen trycks in eller när temperaturen ändras.	Detta är normalt och anger inte att något fel har uppstätt.	Kompressorn startar efter en stund.
Vatten rinner ut på golvet. Smältvattensutloppet är inte anslutet till avdunstningsbrickan ovanför kompressorn.		Anslut smältvattenutloppet till avdunstningsbrickan.
Temperaturen kan inte stäl-las in.	Funktionen FROSTMATIC eller COOLMATIC är påslagen.	Stäng av FROSTMATIC eller COOLMATIC manuellt eller vänta med att ställa in temper-aturen tills funktionen har åter-ställts automatiskt. Se "FROSTMATIC- eller COOL-MATIC-funktionen".
Ingen istillverkning. lsmaskinen är inte påslagen.		Se "Slå på och stänga av is-maskinen".
DEMO visas på displayen. Produkten är i demonstra-tionsläge.		Håll Mode intryckt ca 10 sek tills en ljudsignal hörs och dis-playen släcks en stund.
Dörren är felriktad eller blockerar ventilationsgallret.	Produkten står inte plant. Se avsnittet "Justering av höjd".
Temperaturen i produkten är för låg/hög.	Temperaturen är felaktigt inställd.	Ställ in en högre/lägre temper-aturen.
	Matvarornas temperatur är för hög.	Låt matvarornas temperatur sjunka till rumstemperatur in-nan du lägger in dem.
	Dörren har öppnats för of-ta.	Öppna dörren bara när det behövs.
	Funktionen FROSTMATIC är på.	Se "Funktionen FROSTMATIC".
	Kalluft cirkulerar inte i pro-dukten.	Se till att kalluft kan cirkulera i produkten.
E1 blinkar på temperaturdis-playen.	Ingen vattentillförsel. Åtgärda vattentillförsel. Tryck på valfri knapp för att återställa larmet.
E2 blinkar på temperaturdis-playen.	Ispassagen i dörren är blockerad.	Avlägsna hindret. Tryck på valfri knapp för att återställa lar-met.
E3 eller E5 blinkar på tem- peraturdisplayen.	Ismaskinen är trasig. Kontakta närmaste auktoriser-ade serviceverkstad.
Symbolen för ismaskin blin-kar.	Isbehållaren är i fel läge. Ta bort isbehållaren och pla-cera den korrekt. Se "Ta bort isbehållaren".
Ett skramlande ljud. Omrörning av isen för att motverka sammanfrysning.		Ingen åtgärd, normalt ljud. Du kan också se "Aktivera natt-läge".

Kontakta närmaste auktoriserade serviceverkstad om dessa råd inte löser problemet.

7.2 Stängning av dörren

1. Rengör dörrtätningarna.
2. Justera dörren vid behov. Se avsnitt "Installation".
3. Byt vid behov ut defekta dörrtätningar. Kontakta den auktoriserade serviceverkstaden.

7.3 Byte av lampan

Produkten har en innerbelysning bestående av en LED-lampa med lång livslängd.

Endast servicepersonal får byta ut lampan. Kontakta din auktoriserade serviceverkstad.

8. INSTALLATION

WARNING! Se säkerhetsavsnitten.

8.1 Placering

Produkten kan installeras på en torr och välventilerad plats inomhus där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat- Omgivningstemperatur klass

SN +10 °C till + 32 °C

N +16 °C till + 32 °C

ST +16 °C till + 38 °C

T +16 °C till + 43 °C

Vissa funktionsproblem kan uppstå för vissa modelltyper vid användning utanför det området. Korrekt funktion kan endast garanteras inom angivet temperaturområde. Om du är osäker på var du ska installera produkten kan du kontakta återförsäljaren, vår kundtjänst eller närmsta servicecenter

8.2 Plats

För bästa effekt, om produkten placeras under en överhängande väggenhet, skall det finnas minst 40 mm fritt utrymme mellan skåpets översida och väggenheten. Produkten bör dock helst inte placeras under överhängande väggenheter.

Utrymmet för ventilation kan vara:

• direkt ovanför produkten
- bakom och ovanför överskåpet. I detta fall måste utrymmet bakom överskåpet vara minst 50 mm djupt.

8.3 Elektrisk anslutning

• Kontrollera att nätspänningen och nätfrekvensen överensstämmer med produktens märkdata som anges på typskylten före anslutning till ett eluttag.
• Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till

en separat jord enligt gällande bestämmelser.

• Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

8.4 Ta bort transportstöden

Produkten har ett transportstöd för att säkra dörren under transport.

1. Öppna dörren.
2. Ta bort transportstödet från dörrsidorna.
3. Ta bort transportstödet från nedre gångjärnet (vissa modeller).

FÖRSIKTIGHET!

Vissa modeller har en ljuddämpande dyna undertill. Ta inte bort denna dyna.

8.5 Bakre distanshållare

Montera de två distanshållarna och lässprintarna som medföljer i tillbehörspåsen såsom figuren visar.

8.6 Anslutning av vattenslang

Anslutning av vatten ska göras med en kran och en 3/4" hankoppling högst 1,5 m från skåpet.

Arbetet bör utföras av en behörig VVS-installatör.

På marknaden finns olika typgodkända kranar och kransatser.

Vattenslangen får inte vara sprucken, klämd eller ligga i tvära böjar.

Om den här produkten har köpts tillsammans med motsvarande kyl ska installationen göras på ett sådant sätt att båda produkterna delar säkerhetsventilen som medföljer kylen.

Om produkten istället har köpts som en enskild installation eller tillsammans med en produkt utan vattenanslutning bör en säkerhetsventil (1504516–00/4) monteras. Denna artikel kan beställas via www.electrolux.com.

Innan produkten ställs på sin slutliga plats, kontrollera att vattenanslutningen har gjorts korrekt och att inget läckage förekommer vid anslutningen till kranen.

Dra bara åt anslutningarna för hand.

Kontrollera att packningen sitter rätt i kopplingen.

Vi rekommenderar att produkten placeras på en avrinningsmatta avsedd för kyl-/frysskåp, för att enklare kunna upptäcka eventuellt läckage.

8.7 Justering av höjd

Se till att produkten står i våg där den installeras. Justera vid behov fötterna med medföljande skruvnyckel. Dörrjusteringen är beroende av att produkten står i våg.

8.8 Starta ismaskinen första gången

Kontrollera att kopplingen till kranen är ordentligt gjord. Se avsnittet "Anslutning av vattenslang".

Vatten börjar fyllas på när temperaturen är tillräckligt låg.

1. Öppna kranen.

2. Starta frysen. Ismaskinen startar automatiskt.

Använd inte is som tillverkats under den första dagen för att vara säker på att få en bra smak.

8.9 Omhängning av dörr

Om du vill hänga dörren åt andra hållet kan du kontakta närmaste auktoriserade serviceverkstad. En servicetekniker hänger om den mot en avgift.

9. BULLER

Vissa ljud hörs under normal användning (kompressor, cirkulation av köldmedel).

10. TEKNISK INFORMATION

10.1 Tekniska data

Höjd mm 1800

Bredd mm 595

Djup mm 650

Temperaturökningstid Timmar 10

Nätspänning Volt 230 - 240

Frekvens Hz 50

Teknisk information finns på typskylten som sitter på insidan eller utsidan av produkten och på energietiketten.

10.2 Vattentryck

Vattentryck

Vattentrycket måste vara minst 1 bar (100 kPa). Kontakta din installatör om vatten-trycket är under 1 bar.

Högsta tillåtna vattentryck är 10 bar (1000 kPa) Vid vattentryck över 10 bar måste en reduceringsventil monteras (finns i fackhandeln).

FÖRSIKTIGHET!

- Anslut inte produkten till vatten i utrymmen där omgivningstemperaturen kan sjunka under fryspunkten.

• Produkten får endast anslutas till en dricksvattenledning.
• Produkten får endast anslutas till en kallvattenledning.

11. MILJÖSKYDD

Återvinn material med symbolen Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
