BRUKSANVISNING QT3640X Husqvarna-Electrolux

Fare for personskade eller skade på produktet.

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation:

www.husqvarna-electrolux.se

Registrera din produkt för bättre service:

www.husqvarna-electrolux.se

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter tillhands när du kontaktar serviceavdelningen. Modell, PNC, serienummer.

Informationen finns på typskylten.

Varningar/viktig säkerhetsinformation

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

1.1 Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Låt inte barn leka med produkten.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.
• Håll allt förpackningsmaterial utom räckhåll för barn.

1.2 Allmän säkerhet

• Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:
• Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöer
• Av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer

- Se till att ventilationsöppningarna inte blockeras i produktens nisch eller i inbyggnadsutrymmet.

- Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren.

- Var noga med att inte skada kylkretsen.

- Använd inga elektriska apparater inne i förvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverkaren.

• Spruta inte vatten eller ånga för att rengöra produkten.
• Rengör ugnen med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Förvara inte explosiva ämnen som t.ex. sprejburkar med lättantändligt bränsle i den här produkten.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens servicerepresentant eller personer med motsvarande utbildning, för att undvika fara

2. SÄKERHETSFÖRESKRIFTER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ de installationsinstruktioner som följer med produkten.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Se till att luft kan cirkulera i produkten.
• Vänta minst 4 timmar innan du ansluter produkten till eluttaget. Detta för att oljan ska rinna tillbaka i kompressorn.
• Installera inte produkten nära element, spisar, ugnar eller hållar.
• Produktens bakre yta måste ställas mot väggen.
• Installera inte produkten där den står i direkt solljus.
• Montera inte den här produkten i områden som är för fuktiga eller för kalla, som t.ex. byggnadsförråd, garage eller vinkällare.
• När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Produkten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln, kompressorn). Kontakta service eller en elektriker för att ersätta skadade komponenter.
• Nätkabeln måste vara under stickkontaktens nivå.
• Anslut stickkontakten till eluttaget endast i slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Ändra inte produktens specifikationer.
• Ställ inte elektriska produkter (t.ex. glassmaskiner) i produkten om inte tillverkaren uttryckligen säger att det är lämpligt.
• Var försiktig så att du inte skadar kylkretsen. Den innehåller isobutan (R600a), en naturgas som är miljöanpassad i hög grad. Denna gas är lättantändlig.
• Om kylkretsen skadas får inga flammor eller antändningskällor finnas i rummet. Ventilera rummet.
• Låt inte varma föremål vidröra plastdelarna i produkten.
• Lägg inte in läskedrycker i frysen. Detta skapar tryck i dricksflaskan.
• Förvara inte brandfarliga gaser eller vätskor i produkten.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.
• Vidrör inte kompressorn eller kondensorn. De är heta.
• Ta inte bort och vidrör inte föremål från frysdelen om händerna är våta eller fuktiga.
• Frys inte mat igen som en gång tinats.
• Följ förvaringsanvisningarna på förpackningen till den frusna maten.

2.4 Skötsel och rengöring

WARNING!

Risk för personskador och skador på produkten föreligger.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Kylenheten i denna product innehåller kolväten Endast en behörig person får utföra underhåll och fylla kylapparaten.
• Undersök regelbundet tömningskanalen i kylen och rengör den vid behov. Om tömningskanalen täpps igen kommer avfrostat vatten att samlas på produktens botten.

2.5 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort locket för att hindra att barn eller djur stängs in inuti produkten.
• Kylkretsen och isoleringsmaterialet i den här produkten är "ozonvänliga".
• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.
• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.

3. ANVÄNDNING

3.1 Kontrollpanel

1 Display
2 Knapp för att höja temperaturen
3 Knapp för att sänka temperaturen
4 OK-knapp

Det går att ändra de förinställda knappljuden genom att samtidigt trycka in Mode-knappen och knappen för att

5 Mode-knapp
6 ON/OFF-knapp

sänka temperaturen i några sekunder. Ljudet kan ändras tillbaka.

3.2 Display

A) Timerdisplay
B) FROSTMATIC-funktion
C) Temperaturindikator
D) Larmindikator
E) ChildLock-funktion
F) MinuteMinder-funktion

3.3 Slå på

1. Sätt i stickkontakten i eluttaget.
2. Tryck på ON/OFF om displayen är släckt.

Om DEMO visas på displayen är produkten i demonstrationsläge. Se avsnittet "Om maskinen inte fungerar".

Temperaturindikatorerna visar den inställda standardtemperaturen.

Se avsnittet

"Temperaturreglering" om du vill välja en annan temperatur.

FÖRSIKTIGHET!

Om dörren lämnas öppen några minuter släcks innerbelysningen automatiskt. Belysningen tänds igen när dörren stängs och öppnas igen.

3.4 Stänga av

1. Tryck på ON/OFF i några sekunder. Displayen stängs av.
2. Koppla bort produkten från eluttaget.

3.5 Temperaturreglering

Den inställda temperaturen för frysen kan justeras genom att man trycker på temperaturknapparna.

Standardtemperatur:

- -18 °C ifrysen

Temperaturdisplayen visar den inställda temperaturen.

Den inställda temperaturen uppnås inom 24 timmar. Efter ett strömavbrott sparas den inställda temperaturen.

MinuteMinder-funktionen används för att ställa in ett ljudlarm på önskad tid. Det är användbart när t.ex. matvaror enligt receptet ska svalna en viss tid.

Det är även praktiskt när det behövs en påminnelse för att inte glömma flaskorna i frysen som snabbkyls.

1. Tryck på Mode tills motsvarande symbol visas.

MinuteMinder-indikatorn blinkar. Timern visar det inställda värdet (30 minuter) i några sekunder.

1. Tryck på knappen för att sänka eller höja temperaturen för att ändra det inställda värdet från 1 till 90 minuter.

2. Tryck på OK för att bekräfta. MinuteMinder-indikatorn visas. Timern börjar att blinka (min).

Det går att ändra den inställda tiden när som helst under nedräkningen och innan den är över genom att trycka på knappen för att sänka temperaturen och knappen för att höja temperaturen.

När nedräkningen är över blinkar MinuteMinder-indikatorn och ett ljudlarm hörs. Tryck på OK-knappen för att stänga av ljudet och avsluta funktionen.

Du kan när som helst under nedräkningen stänga av funktionen genom att upprepa funktionsstegen tills indikatorn slocknar.

3.7 ChildLock-funktion

Aktivera ChildLock-funktionen för att låsa knapparna så att de inte oavsiktligen trycks in.

1. Tryck på Mode tills motsvarande symbol visas.

ChildLock-indikatorn blinkar.

1. Tryck på OK för att bekräfta.

ChildLock-indikatorn visas.

Inaktivera ChildLock-funktionen genom att upprepa proceduren tills ChildLock-indikatorn släcks.

FROSTMATIC-funktionen accelererar frysningen av färska varor och skyddar samtidigt redan fryst mat från oönskad uppvärmning.

1. Tryck på Mode tills motsvarande symbol visas.

FROSTMATIC-indikatorn blinkar.

1. Tryck på OK för att bekräfta.

FROSTMATIC-indikatorn visas.

FROSTMATIC-funktionen stängs av automatiskt efter 52 timmar.

För att stänga av funktionen innan den stängs av automatiskt, upprepa stegen tills FROSTMATIC-indikatorn slocknar.

Funktionen avaktiveras när man väljer en annan temperatur i frysen.

3.9 Larm vid för hög temperatur

En temperaturökning i frysen (t.ex. på grund av ett tidigare strömavbrott eller om dörren lämnas öppen) indikeras genom att:

- kontrollamporna för larm och frystemperatur blinkar

- larmet ljuder.

Tryck på valfri knapp.

Frysens temperaturdisplay visar den högsta uppnådda temperaturen i några sekunder. Därefter visas återigen den inställda temperaturen.

Kontrollampan för larm fortsätter att blinka tills normala förhållanden råder igen.

3.10 Larm vid öppen dörr

Ett ljudlarm avges om dörren lämnas öppen några minuter. Larmtillståndet för öppen dörr indikeras av att:

• en larmindikator blinkar

- en ljudsignal.

När normala förhållanden har återställts (dörren är stängd) stängs ljudlarmet av.

4. DAGLIG ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

4.1 Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar innan du lägger in några matvaror.

Fryslådorna gör att du snabbt och enkelt kan hitta de matpaket du söker. Om stora mängder mat skall förvaras, plocka ur alla lådor utom den nedre korgen som säkerställer god luftcirkulation.

Med undantag för den översta hyllan kan du på alla hyllor placera mat som sticker ut 15 mm från dörren.

I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under "Säkerhet vid strömavbrott", måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

4.2 Infrysning av färskalivsmedel

Produkten är lämplig för infrysning av färska livsmedel och långvarig förvaring av frysta och djupfrysta matvaror.

För att frysa in en liten mängd färska livsmedel behöver inte den aktuella inställningen ändras.

För infrysning av färska livsmedel, aktivera FROSTMATIC-funktionen minst 24 timmar innan livsmedlet som skall frysas placeras i frysfacket.

Placera färska livsmedel som skall frysas i alla fack utom det nedersta.

Ljudsignalen kan stängas av genom att trycka på valfri knapp

Den största mängd mat som kan frysas inom 24 timmar anges på typskylten som sitter på insidan.

Infrysningen tar 24 timmar: lägg inte in andra livsmedel som ska frysas under denna period.

Återgå till önskad temperatur (se "FROSTMATIC-funktionen") när infysningen är klar.

4.3 Upptining

Djupfryst och fryst mat kan, innan den används, tinas i kylen eller vid rumstemperatur beroende på den tid som står till förfogande för upptiningen.

Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagningen tar i detta fall dock lite längre tid.

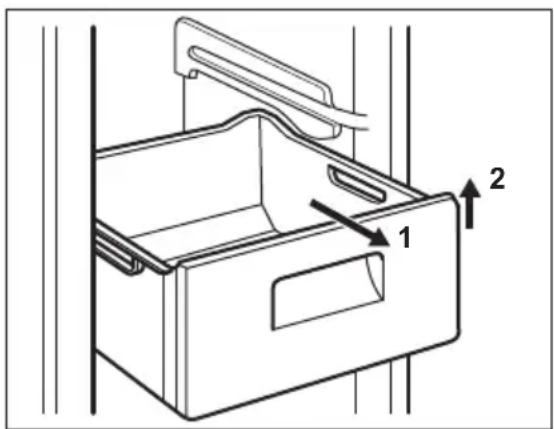

4.4 Borttagning av fryslådor och glashyllor från frysen

Fryslådorna har ett stopp som förhindrar att de oavsiktligt tas bort eller ramlar ut. För att ta ut en fryslåda ur frysen, dra lådan mot dig till stoppet och tag sedan bort den genom att vinkla den främre delen uppåt.

Sätt tillbaka lådan genom att lyfta upp lådans främre del något och sätta in den i frysen. När lådan har passerat stoppen, skjut in lådan på plats.

Produkten är försedd med hyllstoppar för att hyllorna ska sitta säkert.

Hyllorna måste lyftas upp (1) på varje sida och därefter dras utåt (2).

4.5 Invändig rengöring

1. Innan du använder produkten första gången ska du rengöra dess insida

5. RÅD OCH TIPS

5.1 Normala driftljud

Följande ljud är normala under drift:

• Ett gurglande och bubblande ljud hörs från slingorna när köldmedlet pumpas runt.
• Ett surrande eller pulserande ljud hörs från kompressorn när köldmedlet pumpas runt.
• Ett plötsligt knackande ljud från produktens insida som orsakas av termisk dilatation (ett naturligt och ofarligt fysiskt fenomen).
• Ett gurglande klickljud hörs från temperaturregulatorn när kompressorn slås på eller av.

5.2 Tips för energibesparing

• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• Avlägsna inte kylackumulatorerna (i förekommande fall) från fryskorgen.

och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral säpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

1. Kontrollera att tömningsslangen på baksidan av kylskåpet tömmer ut på uppsamlingsbrickan.

Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

5.3 Tips för infrysning

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• den största mängd mat som kan frysas inom 24 timmar anges på typskylten
• Infrysningsprocessen tar 24 timmar. Ytterligare livsmedel som skall frysas in bör inte läggas in under denna period.
• frys endast in färska och rena matvaror av hög kvalitet.
• dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.
• slå in maten i aluminiumfolie, eller lägg den i plastpåsar och se till att förpackningarna är lufttäta;
• låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat för att

temperaturen inte skall öka i den infrysta maten.

• magra matvaror håller sig bättre och längre än feta. Salt minskar livslängden på matvaror.
• isglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden;
• det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

5.4 Tips för förvaring av fryst mat

Observera följande för att utnyttja produktens prestanda på bästa sätt:

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.
• transportera frysta matvaror från affären till frysen så snabbt som möjligt;
• öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• när fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.
• överskrid inte den förvaringsperiod som anges av tillverkaren.

6. SKÖTSEL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

6.1 Allmänna varningar

FÖRSIKTIGHET!

Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten. Underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

Tillbehören och andra delar av produkten är inte lämpliga för rengöring i diskmaskin.

6.2 Regelbunden rengöring

FÖRSIKTIGHET!

Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten.

FÖRSIKTIGHET!

Var försiktig så att du inte skadar kylsystemet.

FÖRSIKTIGHET!

När du flyttar produkten ska du lyfta upp den i framkanten så att inte golvet repas.

Utrustningen måste rengöras med jämna mellanrum:

1. Rengör kylens/frysens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
2. Inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
3. Skölj av och torka noggrant.
4. Rengör kondensorn och kompressorn (om de går att komma åt) på produktens baksida med en borste. Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning.

Se till att dörren är öppen.

Ventilationsgallret kan tas bort så att det kan diskas.

1. Lossa kanten på gallret genom att dra i det såsom på bilden.

1. Dra gallret rakt ut för att ta bort det helt.
2. Dammsug under produkten.

6.4 Avfrostning av frysen

Frysfacket behöver inte avfrostas. Detta innebär att det inte bildas någon frost under drift, varken på innerväggarna eller matvarorna.

Att frost inte bildas beror på en kontinuerlig cirkulation av kalluft, som

genereras av en automatiskt kontrollerad fläkt, inne i frysavdelningen.

6.5 Långa uppehåll

Följ nedanstående anvisningar om produkten inte skall användas på länge:

1. Koppla loss produkten från eluttaget.
2. Plocka ur alla matvaror.
3. Rengör produkten och alla tillbehör.
4. Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

WARNING!

Om produkten lämnas påslagen, be någon titta till den då och då så att inte varorna i den förstörs i händelse av strömavbrott.

7. FELSÖKNING

WARNING!

Se säkerhetsavsnitten.

7.1 Om produkten inte fungerar...

Problem Möjlig orsak Åtgärd
Produkten fungerar inte. Produkten har stängts av. Slå på produkten.
Stickkontakten sitter inte	ordentligt i eluttaget.	Sätt i stickkontakten ordentligt i eluttaget.
Eluttaget är strömlöst. Anslut en annan elektrisk pro-		dukt till eluttaget. Kontakta en behörig elektriker.
Produkten bullrar. Produkten står ostadigt. Kontrollera om produkten står stabilt.
Ljudligt eller visuellt larm är på.	Produkten har nyligen slagits på eller temperaturen är fortfarande för hög.	Se avsnitt "Larm vid öppen dörr" eller "Larm vid för hög temperatur".
	Temperaturen i produkten är för hög.	Se avsnitt "Larm vid öppen dörr" eller "Larm vid för hög temperatur".
	Dörren har lämnats öppen. Stäng dörren.
	Temperaturen i produkten är för hög.	Kontakta en behörig elektriker eller närmaste auktoriserade serviceverkstad.
En rektangulär symbol visas istället för siffror på temperaturdisplayen.	Fel på temperatursensorn.	Kontakta närmaste auktoriserade serviceverkstad (kylsystemet fortsätter att hålla matvarorna kalla, men temperaturen kan inte justeras).
Lampan fungerar inte. Lampan är i standby-läge. Stäng och öppna dörren.
Lampan fungerar inte. Lampan är trasig. Kontakta närmaste auktoriserade serviceverkstad.
Kompressorn är kontinuerligt i drift.	Temperaturen är felaktigt inställd.	Se avsnittet "Användning".
Många matvaror inlagda	samtidigt.	Vänta några timmar och kontrollera sedan temperaturen igen.
Rumstemperaturen är för hög.		Se klimatklasstabellen på typskylten.
Alltför varm mat har lagts in.		Låt mat svalna till rumstemperatur före infrysning.
	Dörren är inte ordentligt stängt.	Se avsnittet "Stängning av dörren".
	Funktionen FROSTMATIC är på.	Se "Funktionen FROSTMATIC".
Det har bildats för mycket frost och is.	Dörren är inte korrekt stängd eller packningen är deformerad/smutsig.	Se avsnittet "Stängning av dörren".
Kompressorn startar inte omedelbart när FROSTMATIC-knappen trycks in eller när temperaturen ändras.	Detta är normalt och anger inte att något fel har uppstätt.	Kompressorn startar efter en stund.
Vatten rinner ut på golvet. Smältvattensutloppet är inte anslutet till avdunstningsbrickan ovanför kompressorn.		Anslut smältvattenutloppet till avdunstningsbrickan.
Temperaturen kan inte ställas in.	Funktionen FROSTMATIC är på.	Stäng av FROSTMATIC manuellt eller vänta med att ställa in temperaturen tills funktionen har återställts automatiskt. Se "Funktionen FROSTMATIC".
DEMO visas på displayen. Produkten är i demonstrationsläge.		Håll Mode intryckt ca 10 sek tills en ljudsignal hörs och dis-playen släcks en stund.
Dörren är felriktad eller blockerar ventilationsgallret.	Produkten står inte plant. Se avsnittet "Justering av höjd".
Temperaturen i produkten är för låg/hög.	Temperaturen är felaktigt inställd.	Ställ in en högre/lägre temperatur.
	Alltför varm mat har lagts in.	Låt mat svalna till rumstemperatur före infrysning.
	Dörren har öppnats för of-ta.	Öppna dörren bara när det behövs.
	Funktionen FROSTMATIC är på.	Se "Funktionen FROSTMATIC".
	Kalluft cirkulerar inte i pro-dukten.	Se till att kalluft kan cirkulera i produkten.

Kontakta närmaste auktoriserade serviceverkstad om dessa råd inte löser problemet.

7.2 Stängning av dörren

1. Rengör dörrtätningarna.
2. Justera dörren vid behov. Se avsnitt "Installation".
3. Byt vid behov ut defekta dörrtätningar. Kontakta den auktoriserade serviceverkstaden.

7.3 Byte av lampan

Produkten har en innerbelysning bestående av en LED-lampa med lång livslängd.

Endast servicepersonal får byta ut lampan. Kontakta din auktoriserade serviceverkstad.

8. INSTALLATION

WARNING!

Se säkerhetsavsnitten.

8.1 Placering

Produkten kan installeras på en torr och välventilerad plats inomhus där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat- klass	Omgivningstemperatur
SN +10 °C till + 32 °C

Klimat- Omgivningstemperatur klass

N +16 °C till + 32 °C

ST +16 °C till + 38 °C

T +16 °C till + 43 °C

Vissa funktionsproblem kan uppstå för vissa modelltyper vid användning utanför det området. Korrekt funktion kan endast garanteras inom angivet temperaturområde. Om du är osäker på var du ska installera produkten kan du kontakta återförsäljaren, vår kundtjänst eller närmsta servicecenter

8.2 Plats

För bästa effekt, om produkten placeras under en överhängande väggenhet, skall det finnas minst 40 mm fritt utrymme mellan skåpets översida och väggenheten. Produkten bör dock helst inte placeras under överhängande väggenheter.

Utrymmet för ventilation kan vara:

• direkt ovanför produkten
- bakom och ovanför överskåpet. I detta fall måste utrymmet bakom överskåpet vara minst 50 mm djupt.

8.3 Elektrisk anslutning

• Kontrollera att nätspänningen och nätfrekvensen överensstämmer med produktens märkdata som anges på typskylten före anslutning till ett eluttag.
• Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till

en separat jord enligt gällande bestämmelser.

• Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

8.4 Ta bort transportstöden

Produkten har ett transportstöd för att säkra dörren under transport.

1. Öppna dörren.
2. Ta bort transportstödet från dörrsidorna.
3. Ta bort transportstödet från nedre gångjärnet (vissa modeller).

FÖRSIKTIGHET!

Vissa modeller har en ljuddämpande dyna undertill. Ta inte bort denna dyna.

8.5 Bakre distanshållare

Montera de två distanshållarna och lässprintarna som medföljer i tillbehörspåsen såsom figuren visar.

8.6 Justering av höjd

Se till att produkten står i våg där den installeras. Justera vid behov fötterna med medföljande skruvnyckel. Dörrjusteringen är beroende av att produkten står i våg.

8.7 Omhängning av dörr

WARNING!

Dra ur stickkontakten från eluttaget innan du påbörjar arbetet.

1. Avlägsna ventilationsgallret.
   Avlägsna den övre fyllningen och placera den på motsatta sidan av gallret.
2. Lägg ned produkten med baksidan vilande på ett trästöd.
3. Skruva loss handtaget från underdelen (1) och överdelen (3) av dörren och skruven ovanpå handtaget (2).

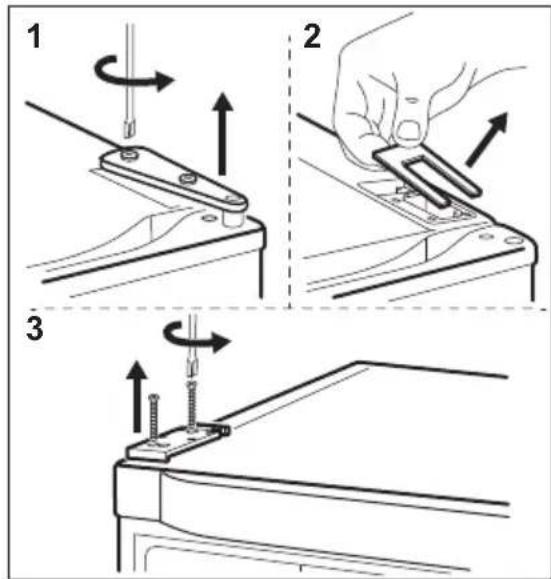

1. Skruva loss gångjärnet (1) och avlägsna käpan (2).

2. Avlägsna stödet (3) och montera käpan och gångjärnet på motsatta sidan. Montera stödet på motsatta sidan.

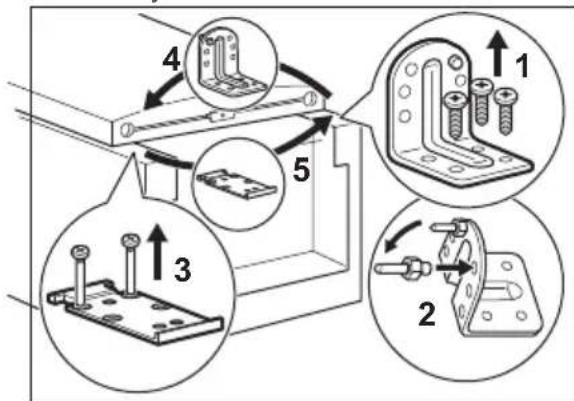

1. Skruva loss och flytta det nedre gångjärnet (1).

2. Flytta sprinten till motsatta sidan (2).

3. Skruva loss stödet (3).

4. Skruva fast det nedre gångjärnet och stödet på motsatta sidan (4, 5).

5. Dra åt sprinten med medföljande skruvnyckel.

1. Montera handtaget på motsatta sidan.
2. Ställ produkten upprätt och sätt ventilationsgallret på plats.
3. Ställ skåpet på plats.

FÖRSIKTIGHET!

Ställ tillbaka produkten på plats, justera in den i våg och vänta sedan minst fyra timmar innan du ansluter den till eluttaget.

Kontrollera slutligen följande:

• Alla skruvar är åtdragna.
• Magnettätningen suger fast ordentligt mot skåpet.
  • Dörren öppnas och stängs ordentligt.

Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt. Vänta i så fall tills tätningen har anpassat sig på naturlig väg.

Om du inte vill hänga om dörren själv kan du kontakta närmaste auktoriserade serviceverkstad. En servicetekniker hänger om den mot en avgift.

9. BULLER

Vissa ljud hörs under normal användning (kompressor, cirkulation av köldmedel).

10. TEKNISK INFORMATION

10.1 Tekniska data

Höjd mm 1800

Bredd mm 595

Djup mm 623

Temperaturökningstid Timmar 12

Nätspänning Volt 230 - 240

Frekvens Hz 50

Teknisk information finns på typskylten som sitter på insidan eller utsidan av produkten och på energietiketten.

11. MILJÖSKYDD

Återvinn material med symbolen Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att

skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen 📀 med hushållsavfallet. Lämna in produkten på

närmaste återvinningsstation eller kontakta kommunkontoret.
