BRUKSANVISNING RSP213B ROSENLEW

Förvara denna bruksanvisning så att den alltid finns tillhands för framtida bruk. Om frysboxen säljs, ges bort eller om du flyttar och lämnar den efter dig, se till att bruksanvisningen följer med frysboxen så att nästa användare kan läsa bruksanvisningen och använda boxen på rätt sätt.

Kontrollera att sladd och stickkontakt inte kommer i kläm bakom kyl/frysen.

- en skadad sladd och kontakt kan överhettas och orsaka brand.

Kontrollera att kyl/frysen eller något annat inte står på sladden.

- det kan orsaka kortslutning och risk för brand

Tag inte ur stickkontakten genom att dra i sladden, speciellt om skåpet ska dras fram ur en nisch.

- skador på sladden kan orsaka elektrisk stöt, kortslutning och risk för brand.

- om elsladden är skadad måste den bytas ut av en certifierad elektriker eller servicetekniker.

Anslut inte stickkontakten om vägguttaget sitter löst.

- Då finns risk för elektrisk stöt eller brand.

Denna frys är konstruerad enligt en speciellt miljövänlig princip. Frysens kylsystem innehåller Isobutan (R600a), en naturlig och ytterst miljövänlig gasart, som dock är brännbar. Därför bör man vid transport och placering av frysen akta att ingen del av kylsystemet skadas. Vid eventuell kylsystemsskada är det viktigt att undvika öppen eld eller andra antändningsrisker.

- Kylmedlet är tyngre än luft och lägger sig vid golvytan.

- Ifall en kylsystemsskada sker, bör man sörja för god rumsventilation.

Avfallshantering

Genom att placera frysen i rätt atervinnings station, hjälper man att förebygga farliga konsekvenser för bade miljö och hälsa.

Benämningen som finns på varan innebär att den inte kan hanteras som hushallsavfall, utan maste transporteras till en atervinningsstation för elektriska och elektroniska avfall. För att fa veta mer om varans atervinning, kontakta dem lokala myndigheterna, den lokala renhallningen eller affären där frysen köpts.

Läs instruktionerna noggrant innan apparaten börjar användas. De innehaller säkerhetsanvisningar, rad, bra att veta tips och idéer. Om frysen används enligt bruksanvisningen kommer den att fungera utmärkt och med full belatenhet.

Följande anvisningar meddelas för användarens säkerhet. Läs noga igenom dessa innan apparaten tas i drift

• Frysen far användas enbart för förvaring av matvaror, infrysning av färska matvaror och tillverkning av isbitar.
• Isbitar och glass ska inte intas strax efter uttagning fran frysen - de kan orsaka frysskador.
• Lat inte barn leka inuti frysen eller gömma sig i den - de kan lasas in och kvävas.
  • Ställ inte vätska i frysen i glasflaska - den kan spricka.
  • Se till att elkabeln inte hamnar under frysen.
• Dra ut elkabeln fran kontakten eller stäng av strömmen pa annat sätt före reparation eller rengöring.
  • Använd aldrig nagon annan elektrisk apparat inne i frysen (t.ex. glassmaskin).
• Apparaten är miljövänlig. Den innehaller naturgas, izobutan (R600a), men gasen är brandfarlig, varför försiktighet ska beaktas och apparatens rörsystem ska skyddas fran skador.
• Behall denna bruksanvisning, den kan behövas även längre fram.

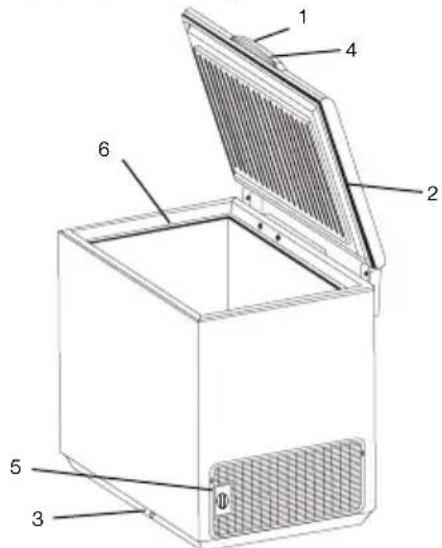

Produktbeskrivning

1. Lockhandtag
2. Stämpel
3. Dränering av smältvatten
4. Kontrollpanel
5. Termostatvrede:temperaturreglering
6. Övre kant

Kontrollpanel

A. Röd signal: lyser när frystemperaturen inte är tillräckligt lag
B. Grön signal: lyser när apparaten är pakopplad
C. Gul signal: lyser när Snabbfrysning funktion är igang
D. Snabbfrysningsknapp: Vid infrysning av större mängd matvaror kopplar pa/av snabbfrysnings funktion, samt kopplar bort ljudvarningssignalen.

SV

Installation

• Vänta minst tva timmar innan apparaten kopplas till strömmen. Pa detta sätt försäkras att apparaten fullständigt är användarduglig.
• Frysen ska placeras i torrt utrymme med vädringsmöjlighet. Undvik närhet till element och direkt solsken.
• Rumstemperaturen ska motsvara klimatklassen som apparaten är konstruerad för. Se avsnitt "Spänning" under kapitel "Teknisk fakta".

Faror!

• Se till att strömkabeln inte hamnar under frysen.
• Ta inte ut eluttaget fran kontakten eller förflytta aldrig frysen genom att dra i kabeln.
- Byte av elkabeln far ske enbart av utbildad elektriker.
• Se till att frvsens baksida inte trycker mot eller skadar strömkabeln.
- Det ska finnas vädringsmöjlighet runt om apparaten.
- Elektriska atgärder i samband med installationen far utgöras enbart av behörig elektriker.

Varning! Apparaten maste jordas

Första användning

• Innan frysen tas i drift skall insidan rengöras. Se kapitlet "Översyn och rengöring" i manualen.
  • Koppla in apparaten i kontakten.
  • Da tänds en grön ljussignal.
• Den röda ljussignalen tänds också, alarmet börjar ljuda, da temperaturen i frysen är för lag för att kunna placera matvaror i den.
• För att stänga av alarmet, tryck in knappen (D). Den röda ljussignalen släcks normalt efter nagra timmar.
• Placera inte matvaror i frysen innan den röda ljussignalen har slocknat.

Pa/av knappen

Att starta frysen

• Ställ termostaten mellan och .

Att stänga av frysen

• ställ termostaten pa Av (Off) läge.

Dagligt bruk

Temperaturreglering

För att ställa in temperaturen, gör pa följande sätt:

• För lägre temperatur, vrid knappen medsols mot
• För högre temperatur, vrid knappen motsols mot

Snabbinfrysnings function (Super Freeze)

Om man vill frysa in mer än 3-4 kg färska livsmedel, behöver frysen förinfrysning

• Tryck in knappen (D) minst 24 timmar innan de färska matvarorna ska läggas in.
  • Den gula ljussignalen tänds.
• Lägg in matvarorna i frysen. Denna funktion stängs av automatiskt efter 52 timmar och frysen atergar till den normala temperaturen. Funktionen kan när som helst stängas av genom att aterigen trycka pa knappen (D).

Alarm

Om temperaturen i frysen inte är tillräckligt lag, börjar alarmet ljuda och den röda ljussignalen lysa.

- För att stänga av ljudet, tryck pa knappen (D). Den röda ljussignalen lyser sa länge temperaturen är högre än den förinställda i termostaten.

Möjliga orsaker till alarm:

• Stor mängd färska matvaror har lagts in i frysen.
• Locket/dörren har statt öppet för länge.
• Systemfel. Se kapitel "Vad ska man göra, om...."

Förvaringskorgar

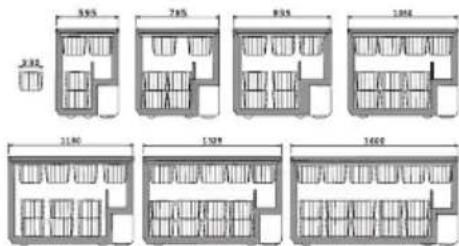

• Häng korgama pa frysens övre kant (X) eller lägg korgama ovanpa varandra inne i frysen (Y).
  • Vrid om och las handtagen till dessa tva positioner enligt ritningen.

Fler korgar kan införskaffas antingen pa det lokala servicekontoret eller pa Electrolux hemsida (olika i olika länder). Pa denna sida kan Du se hur manga korgar som kan placeras i olika modeller.

Öppning och stängning av locket

Da locket är försett med en hermetisk tätningslist, kan det vara svart att öppna igen strax efter att man har stängt det.

- Vänta nagra minuter innan locket ska öppnas igen. Dra aldrig valdsamt i handtaget.

Underhall och rengöring

Avfrostning

Om isbeläggningen uppgar till 10-15 mm, maste frysen avfrostas. Avfrostningen skall göras när frysen är tom eller det bara finns lite matvaror i den.

• Dra ut kontakten
• Plocka ut matvarorna och packa in dem i tidningspapper, förvara dem pa ett kallt ställe.
  • Lat frysens lock sta öppet
• Dra ut proppen ur vattenavledaren.
• Samla vattnet i en bricka, se bilden. Använd skiljaren om det finns
• Det gar fortare att frosta av apparaten om man använder den bifogade skrapan för att avlägsna isen från apparatens väggar.
  • Torka av insidan av apparaten ordentligt.
• Glöm inte att sätta tillbaka proppen i vattenledaren.

Viktigt! Använd aldrig kniv eller andra vassa föremal för att avlägsna is fran apparaten

Rengöring

Lämpligast att rengöra apparaten efter avfrostning.

• Dra ut kontakten och plocka ut alla lösa delar.
• Använd en fuktig trasa för rengöring. Använd varmt vatten och oparfymerat rengöringsmedel.
• Rengör de lösa delarna innan de placeras tillbaka i frysen.

Viktigt! Använd inte starka rengöringsmedel, skurpulver eller parfymerade medel.

Oanvänd frys

• Dra ut kontakten.
  • Töm frysen pa alla matvaror.
  • Rengör frysen enligt beskrivning ovan.
  • Lat locket sta delvis öppet.

Användbara idéer och tips

• Paketera matvarorna i luft- och vattentäta förpackningar för att undvika uttorkning.
• Frys endast in matvaror som är av bra kvalitet.
• Lat varma maträtter svalna till rumstemperatur innan de sätts in i frysen.
• Fördela matvarorna i mindre portioner, da kommer infrysningen att ga snabbare och man behöver endast tina upp den mängd som omgaende ska förtäras.
• Anteckna pa förpackningarna vilket datum de blev frysta.
• De färska maträtterna skall placeras nära frysens kalla väggar och undvika att de kommer i kontakt med dem redan infrysta matvarorna.
• Man kan placera matvarorna var som helst i frysen men inte högre än 5 mm under dess övre kant.

Om infrysningen sker langsamt, försämras matvarornas kvalitet. Kvantiteten (i kg) som kan frysas in under ett dygn kan man hitta i kapitlet "Tekniskt data" under rubriken Infrysningskapacitet".

Förvaring av matvaror

• Man hittar information om hur länge man kan förvara färskt frysta matvaror i tabellen nedan.
• Förvara aldrig matvaror vilka är köpta frysta efter "bäst före" datum.
• Vid inköp av frysta livsmedel, kontrollera alltid om varan har hallits vid lämplig temperatur. Köp aldrig matvaror vars förpackning är fuktig eller skadad. Matvaror som är köpta frysta skall sa snart som möjligt placeras i frys igen. Vi rekommenderar att använda värmeisolerade pasar för hemtransport av frysta varor. Observera! Glöm inte att delvis eller helt tinade matvaror far inte frysas igen. Däremot kan maträtter som är tillagade av frysta varor, fryses in.

Vid elavbrott

- Öppna inte locket.

Viktigt! Om elavbrottet överskrider "Ateruppvärmnings tid" som finns angiven i kapitlet "Teknisk data", skall matvarorna förtåras sa snart som möjligt eller användas i matlagning och efter nedkylning, fryses in igen.

Vad skall man göra om.....

Man kan undvika att behöva använda service i onödan om man först provar nagra av förslagen nedan.

Frysen inte fungerar

• Är kontakten utdragen?
  • Har en säkring gatt?
• Är det strömavbrott?
• Är temperaturregleraren i Av-läge?

Alarmljudet är hörbart och den röda lampan ( ) lyser

• Är locket helt stängt? (se nedan)
• Är temperaturregleraren rätt inställd i förhallande till rumstemperaturen?
• Är frysen placerad för nära en värmekälla?

Inre belysningen fungerar inte

• Är kontakten utdragen?
• Är glödlampan daligt inskruvad eller har den gatt sönder?

Motorn gar igang för mycket

• Är locket helt stängt? Se nedan
• Är det ovanligt varmt i rummet?
• Har det lagts in ovanligt mycket färska matvaror i frysen?
  • Har locket öppnats ovanligt ofta?
• Är temperaturregleraren rätt inställd i förhallande till rumstemperaturen?
• Har tätningslisten till locket skadats eller förstörts?
• Finns det tillräckligt med plats omkring frysen sa att luften kan cirkulera ordentligt?
  • Har snabbinfrysnings funktionen slagits pa av misstag?

Temperaturen är för hög

• Har det lagts in mycket färska matvaror i frysen?
  • Har locket öppnats nyligen rätt ofta?
• Är temperaturregleraren rätt inställd i förhallande till rumstemperaturen?

För mycket is har bildats

• Är locket helt stängt? Se nedan.
• Är ploppen ordentligt isatt i vattenavledaren?

Locket stängs inte ordentligt

• Finns det för mycket frost, eller hindrar nagot matpaket locket att stängas?
• Hindrar flera matpaket locket att stängas?
• Är tätningslisten smutsig eller klibbig?
  • Vinglar eller star frysen ostadigt pa nagot sätt?

Locket är svart att öppna

• Är tätningslisten smutsig eller klibbig?
  Kontakta det lokala service kontoret vid behov av ytterligare hjälp.

Service och reparation

Lat frysen bli reparerad enbart pa Electrolux service. Viktigt! Försök under inga omständigheter reparera frysen pa egen hand.

Teknisk data

Modell BNI225 BNI325		RSP213B RSB304B
Volym (brutto) Liter 213 304
Volym (netto) Liter 210 300
Höjd Cm 87,6 87,6
Bredd Cm 79,5 105
Djup Cm 66,5 66,5
Vikt Kg 39 49
Energiförbrukning / dygn	kWh/dygn	0,78 0,957
Infrysningskapacitet	kg/dygn	14	17
?teruppvärmningstid	Timmar	28 32
Nominell effekt	Watt	84 87
Driftspänning	Volt	230	230
Klimatklass		SN-T SN-T

Klimatklasser Yttre temperaturgränser
SN	Från +10°C till +32°C
N	Från +16°C till +32°C
ST	Från +18°C till +38°C
T	från +18°C till +43°C

Denna apparat motsvarar följande EC direktiv:

1973.02. 19-i 73/23/EEC lagspänningsdirektiv

1. 1. 3-i 89/336/EEC direktiv (inbegripen modifierad 92/31/EEC - EMC direktiv)
