BRUKSANVISNING DAN0705 Gern

Käännös alkuperäisohjeista Översättning av originalanvisningarna

KUVIOSAHA 380W / 55 MM

1. SISÄLLYS

1. Innehåll.... 6
2. Säkerhetsinstruktioner...... 6
3. Maskinspecifika säkerhetsinstruktioner 7
4. Allmän beskrivning...... 7
5. Användning...... 8
6. Maskinens skötsel och underhåll.. 9
7. Teknisk information ...... 9
8. Miljöskydd 9
9. Garanti 9

2. SÄKERHETSINSTRUKTIONER

Gratulerar till ditt goda val! Vänligen bekanta dig noggrant med dessa anvisningar innan du tar utrustningen i bruk, eftersom en felaktig användning kan leda till olyckstillbud.

Kläder, skyddsutrustningar och personlig säkerhet:

• Använd inte lösa kläder eller smycken eftersom de kan fastna i rörliga delar.
• Använd skor med gummisulor när du arbetar utomhus.
• Använd egna skydd.
• Var uppmärksam under arbetet. Använd aldrig maskinen under påverkan av narkotika, alkohol, läkemedel eller vid sjukdom.
• Kontrollera att brytaren inte är i ON-läge när du ansluter till eluttaget.
• Kontrollera att maskinen befinner sig i rätt läge innan du påbörjar användningen.
• Luta dig inte när du arbetar. Stå alltid på stabilt underlag.

Arbetsområde:

• Håll arbetsområdet rent.
• Använd inte maskinen under våta eller fuktiga förhållanden.
• Använd inte maskinen på en sådan plats, där det finns antändliga och explosiva ämnen.
• Låt inte barn eller andra utomstående komma nära arbetspunkten. Låt inte barn använda maskinen.
• Se till att arbetsområdet har tillräcklig belysning.

Elsäkerhet:

• Det är absolut förbjudet att modifiera utrustningens kontakt eller anslutningar.
• Undvik kontakt med jordade ytor, rör, batterier och andra jordade platser.
• Bär inte utrustningen i sladden, dra inte heller någonsin i ledningen när du drar ur kontakten. Se till att ledningen är hel, utsätt den inte heller för hetta, olja eller vassa objekt.
• Se till att driftspänningen är rätt.
• Använd förlängningssladdar som lämpar sig för utomhusanvändning.
• Använd inte maskinen vid temperaturer under 0^ .
• Håll elledningen bakom maskinen, bort från arbetsriktningen.

Användning:

• Använd aldrig maskinen om brytaren inte fungerar felfritt.
• Dra alltid ur maskinens sladd från eluttaget innan du utför granskningar, förvarar eller underhåller maskinen.
• Överbelasta inte maskinen.
• Dra ur kontakten när maskinen inte är i användning.
• Täck inte över maskinens ventilationsöppningar.
• Förvara maskinen på en torr plats så att barn eller andra personer inte kan nå och använda maskinen.
• Granska utrustningen före användning. Kontrollera att de rörliga delarna och utrustningens stomme och ledning inte har några sprickor eller fel. Använd inte en trasig maskin.
• Håll utrustningen ren. På så sätt blir det lättare att använda maskinen och den håller längre.
• Använd endast maskinen till sådant arbete som den är ämnad för.
• Maskinen får endast underhållas av en kunnig person.
• Använd inte maskinen om du inte förstår bruksanvisningen eller behärskar maskinen.
• Innan du startar upp maskinen, kontrollera att alla verktygsnycklar och monteringsverktyg har avlägsnats.

3. MASKINSPECIFIKA SÄKERHETSINSTRUKTIONER

• Se till att maskinen har stannat helt innan du släpper taget om den. Oaktsam hantering av maskinen kan leda till personskador.
• Använd alltid hörselskydd, skyddsglasögon och -handskar samt stabila skor.
• Starta maskinen och låt den gå till högsta effekt innan du placerar den på materialet som skall bearbetas.
• Se upp för rörliga blad.
• Bladen måste alltid motsvara de ursprungliga bladen.
• Kontrollera att delen som skall behandlas är ordentligt fastsatt på ett stadigt underlag.
• Använd alltid båda händerna när du arbetar med maskinen.

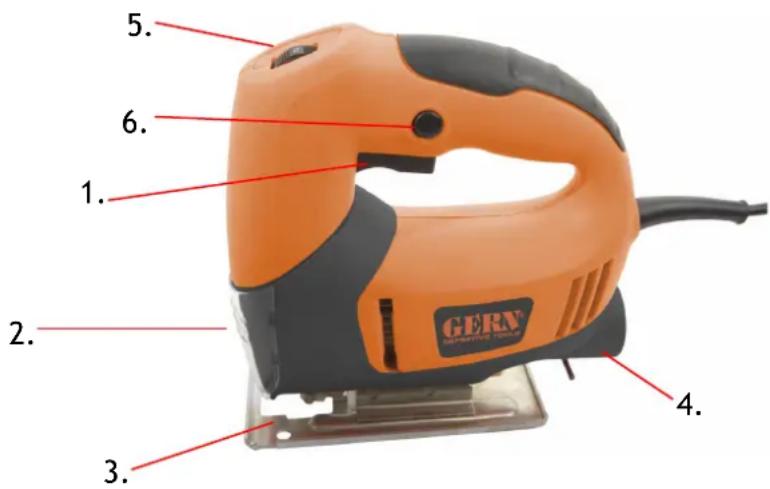

4. ALLMÄN BESKRIVNING

1. ON/OFF-knapp
2. Dammskydd
3. Justerbar fotplatta
4. Dammöppning
5. Hastighetsbrytare
6. Låsningknapp

5. 6. 1. 2. 3. 4. 5. GFRV OPTECTIVE TOOL

5. ANVÄNDNING

Brytare och låsknapp

Tryck på brytaren för att starta maskinen. För att läsa maskinen, tryck in brytaren så längt det går och tryck på låsknappen. Man slår av maskinen genom att trycka på brytaren igen.

Sågbladmontering

1. Avlägsna dammskyddet.
2. Lossa de två lässkruvarna med sexkantnyckeln.
3. Sätt bladet i bladhållarens gaffel och kontrollera att det har placerats i spåret på styrrullen.
4. Dra åt de två lässkruvarna med sexkantnyckeln.

Obs! Kontrollera att bladet sitter fast ordentligt innan du påbörjar arbetet.

Med hastighetsbrytaren kan man justera maskinens hastighet, med vilken menas bladslagens hastighet. När du väljer önskad slaghastighet, vrid valbrytaren till önskat läge. Den lägre hastigheten ger en långsammare slaghastighet och en större hastighet ger en snabbare slaghastighet. Slaghastigheten bör justeras enligt materialet. Tabellen nedan fungerar som en fingervisning över vilken hastighet som behövs för olika material (Obs! Endast riktlinjer). Gör dock en testsågning innan användning, för att säkra rätt såghastighet.

Material	Såghastighet
Trä	Medelhög eller hög
Metall	Låg eller medelhög
Aluminium	Medelhög
Plast	Låg eller medelhög

Obs.! Vänta tills bladet har stannat innan du byter maskinhastighet.

Dammavskiljning

Man måste använda en extern dammsugare för att avlägsna ohälsosamt damm. Maskinen är utrustad med dammskydd, som används tillsammans med extern dammsugare.

Dammskyddet monteras på följande sätt:

1. Dra försiktigt ut dammskyddets kanter från varandra.
2. Placera skyddet runt mönstersågens framdel. Det klickar på plats.

Varning! När du använder möstersågen, kan några material ge upphov till skadligt eller giftigt damm. Om maskinen används under en lång tid är det mycket viktigt att använda externa dammavskiljarutrustningar.

Ändring av sågvinkel

1. Lossa sexkantskruvarna i sticksågens fotplatta och flytta till önskad vinkel. Gradtalet visas på fotplattans botten. Man kan justera mellan 0 ^0 och 45 ^0 till höger eller vänster.
   När du återställer inställningen till mitten 0 ^0 säkra, att skruven befinner sig på den mittersta anvisningen.
2. Dra åt sexkantskruven efter att vinkeln har ställts in.

6. MASKINENS SKÖTSEL OCH UNDERHÅLL

Regelbunden kontroll och rengöring av maskinen håller den i gott skick. Maskinens ventilationsöppningar bör alltid hållas rena. Efter avslutad användning, koppla bort maskinen från eluttaget och rengör den noggrant. Använd t.ex. tryckluft vid rengöring. Man skall byta kol när det återstår cirka 1/3 av längden.

7. TEKNISK INFORMATION

Sticksåg DAN0705

Spänning 230V \~ 50Hz

Tillförd effekt 380W

Tomgångshastighet 0 - 3000 vpm

Sågdjup (trä/stål) 55 mm / 6 mm

Vibrationsnivå 6,374 m/s ^2

Skyddsklass II

8. MILJÖSKYDD

När man förstör produktförpackningen bör man följa, beroende på materialet, de instruktioner som givits av den lokala avfallshanteringen och återvinningen.

Utrustningen skall inte förstöras tillsammans med blandat avfall, utan transporteras till specialinsamlingar för el- och elektronikavfall.

Tilläggsinformation (Finland) www.serty.fi

9. GARANTI

Produkten har en garanti på 12 månader räknat från köpdatumet.

Importören ansvarar för utrustning som gått sönder eller ersättningsdelar, för material- och tillverkningsfel, om de konstateras felaktiga i kontrollen.

Köparen skall i samband med garantikrav presentera kassakvitto, faktura, garantibevis eller leveransförteckning. Produkten skall returneras i sin helhet, bifogad en beskrivning av användningsstörningarna.

Garantin gäller inte om maskinen har öppnats, delar bytts ut, den har lagats eller konstruktion ändrats.

I garantin ingår inte skador som orsakats av normal förslitning, felaktig användning eller obehörig hantering. Garantin täcker inte leveranser, leveransskador eller några andra indirekta kostnader.

Garantireparationer får endast utföras på importörens licensierade serviceställen.

Vi förbehåller oss rätten till ändringar.

Importör (Finland): VKO FIN-63610

EY-VAATIMUSTENMUKAISUUSVAKUUTUS

försäkrar att Produkt: GERN Sticksåg 380W

Typkod: DAN0705 (M1Q-GW5-55)

uppfyller kraven enligt följande direktiv: 2002/95/EC, 2004/108/EC, 2006/42/EC, 2006/95/EC.

och överensstämmer med följande standarder: EN55014-1:2006, EN55014-2:1997+A1:2001+A2:2008,

EN61000-3-2:2006, EN61000-3-3:2008, EN60745-1:2009, EN60745-2-11:2003+A11:2007+A1:2009+A12:2009.

25.11.2011
