BRUKSANVISNING EKS6011BOW ELECTROLUX

Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av yrkeserfarenhet och innovation. Genial och snygg har den utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation: www.electrolux.com

Registrera din produkt för bättre service: www.electrolux.com/productregistration

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen.

Informationen finns på typskylten. Modell, PNC, serienummer.

Varnings-/viktig säkerhetsinformation.

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. SÄKERHETSINFORMATION

Läs den här bruksanvisningen noga före installation:

• För din egen säkerhet och för maskinens säkerhet
• För att skydda miljön
• För korrekt användning av

Spara denna bruksanvisning och se till att den följer med produkten om du flyttar eller säljer den.

Tillverkaren är inte ansvarig om en felaktig installation och användning orsakar ska- da.

1.1 Säkerhet för barn och handikappade

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn ska inte leka med produkten.

• Håll allt förpackningsmaterial utom räckhåll för barn. Det finns risk för kvävning eller annan fysisk skada.
• Håll barn och husdjur borta från ugnen när luckan är öppen eller när ugnen används. Det finns risk för skada eller bestående handikapp.
• Om produkten har barnlås eller knappläsfunktion ska det användas. Det hindrar småbarn och husdjur från att oavsiktligt sätta på ugnen.

1.2 Allmän säkerhet

• Ändra inte produktens specifikation. Det finns risk för personskada och ska- da på produkten.
• Lämna inte produkten utan tillsyn under användning.
• Stäng av produkten efter varje användningstillfälle.

1.3 Installation

• Förutsättningar för installation för den här produkten beskrivs på etiketten (eller dataplåten).
• Produkten får bara installeras och an- v produkten slutas av en behörig tekniker. Kontakta ett auktoriserat servicecenter. Detta för att förhindra konstruktionsskador eller fysisk skada.
• Kontrollera att produkten inte har skadats under transporten. Nätanslut inte produkten om den är skadad. Kontakta leverantören vid behov.
• Ta bort allt förpackningsmaterial, dekaler och folier från produkten före användning. Ta inte bort typskylten. Det kan göra garantin ogiltig.
• Gällande lagar, förordningar, direktiv och standarder i landet där produkten används måste följas (t.ex. säkerhetsbestämmelser, regler för kassering och återvinning och elektriska säkerhetsbestämmelser).
• Var försiktig när du flyttar produkten. Denna produkt är tung. Använd alltid skyddshandskar. Dra aldrig produkten i handtaget.
• Kontrollera att produkten inte är in-kopplad på elnätet vid installation (i fö-rekommande fall).
• Minsta avständ till andra produkter ska beaktas.
• Placera inte produkten på en sockel.

1.4 Elektrisk anslutning

• Produkten får bara installeras och anslutas av en behörig elektriker. Kontakta ett auktoriserat servicecenter. Detta för att förhindra konstruktionsskador eller fysisk skada.
• Produkten måste jordas.
• Kontrollera att elektriska data på typskylten stämmer överens med nätströmmen i huset.
• Information om spänningen finns på typskylten.

• Du måste ha korrekta isoleringsanordningar: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.

• Den elektriska installationen måste ha en isoleringsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isoleringsenheten måste vara minst 3 mm bred.

• De stötskyddande delarna måste placeras så att de inte kan tas bort utan verktyg.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Vid anslutning av elektriska produkter till ett nätuttag, låt aldrig kablar vidröra eller komma nära den varma luckan på produkten.
• Använd inte grenuttag, adaptrar eller förlängningskablar. Risk för brand.
• Var försiktig så att nätkontakten eller sladden inte kläms eller skadas bakom produkten.
• Se till att nätkontakten är åtkomlig efter installationen.
• Dra inte i strömkabeln för att koppla bort produkten från uttaget. Dra alltid i stickkontakten (i förekommande fall).
• Byt inte ut nätkabeln. Kontakta ett servicecenter.

1.5 Användning

• Använd produkten bara för matlagning i ett hushåll. Produkten får inte användas kommersiellt eller industriellt. Detta för att förhindra fysisk skada på person eller skada på egendom.
• Övervaka alltid produkten under användning.
• Håll dig på avständ när du öppnar luckan när produkten används. Het ånga kan strömma ut. Det finns risk att bränna sig.
• Använd inte produkten om den har kontakt med vatten. Använd inte produkten med våta händer.
• Använd inte produkten som arbets- eller avlastningsyta.
• Produktens kokzon blir het under användning. Det finns risk att bränna sig. Lägg inte metallföremål som bestick eller kokkärlslock på ytorna eftersom de kan bli heta.

• Produktens insida blir het under användning. Det finns risk att bränna sig. Använd handskar när du sätter in eller tar ut tillbehör eller formar.

• Produkten och åtkomliga delar blir heta under användning. Var försiktig så att du inte rör vid värmeelementen. Håll barn borta från produkten om de inte är under uppsikt hela tiden.

• Öppna luckan försiktigt. Användning av ingredienser som innehåller alkohol kan producera en blandning av luft och alkohol. Det finns då risk för brand.
• Låt inte gnistor eller öppna lågor komma nära produkten när du öppnar luckan.
• Placera inte brandfarliga produkter eller föremål som är våta av brandfarliga produkter och/eller föremål som lätt smälter (av plast eller aluminium) i, i närheten av eller på produkten. Det finns risk för explosion eller brand.
• Stäng av kokzonerna efter varje användningstillfälle.
• Använd inte kokzonerna utan eller med tomma kokkärl
• Låt inte kokkärl torrkoka. Detta kan or-saka skador på kokkärl och hållens yta.
• Ytan kan skadas om föremål eller kokkärl faller på den.
• Placera inte heta kokkärl i närheten av kontrollpanelen eftersom värmen kan skada produkten.
• Var försiktig när du tar bort eller installerar tillbehören, för att undvika skada på produktens emailj.
• Kokkärl tillverkade av gjutjärn, gjuten aluminium eller med skadad botten kan repa hållens yta om de dras över den.
• Missfärgning av emaljen påverkar inte produktens funktion.
• För att förhindra skada eller missfärgning på emaljen:

– ställ inga föremål direkt på bottnen och täck inte med folie
- ställ inte hett vatten direkt i produkten
– låt inte fuktiga kärl eller matvaror stå kvar i produkten efter att tillagningen är klar.

• Tyng inte ner luckan när den är öppen.
• Placera inte brännbara material i utrymmet under ugnen. Förvara enbart värmebeständiga föremål där (i förekommande fall).
• Täck inte över ugnens ångventiler. De sitter på översidans bakre del (i förekommande fall).

- Sätt inte något på hällen som kan smälta.

1.6 Underhåll och rengöring

• Se till att produkten har kallnat före underhåll. Det finns risk att bränna sig. Det finns risk att glaspanelerna kan spricka.
• Var noga med att alltid hålla produkten ren. Ansamling av fett eller andra ma-trester kan orsaka brand.
• Regelbunden rengöring förhindrar att ugnens ytmaterial skadas
• Både för din egen och produktens säkerhet ska produkten alltid rengöras med milt handdiskmedel och vatten. Använd inte brandfarliga produkter eller produkter som kan orsaka korrosion.
• Rengör inte produkten med ång- eller högtryckstvätt, vassa föremål, rengöringsmedel med slipeffekt, repande svampar eller fläckborttagningsmedel.
• Om du använder ugnsspray, följ tillverkarens anvisningar. Spruta aldrig någonting på värmeelementen eller termostatens sensor (i förekommande fall).
• Rengör aldrig glasluckan med slipande rengöringsmedel eller en metallskrapa. Innerglasets värmebeständiga yta kan spricka och gå sönder.
• När luckans glas skadas blir de sköra och kan gå sönder. De måste bytas. Kontakta ett servicecenter.

• Var försiktig när du tar bort luckan. Luckan är tung.

• Lamporna som används i den här produkten är speciallampor som endast är avsedda för användning i produkter som denna. De kan inte användas för att lysa upp ett rum, varken helt eller delvis.

• Om det blir nödvändigt att byta ut lampan, byter du mot en med samma effekt som är specialdesignad för produkter som denna.
• Koppla från produkten från nätet före byte av ugnslampan. Det finns risk för elstöt. Låt produkten svalna. Det finns risk att bränna sig.

1.7 Kundservice

• Bara en behörig tekniker får reparera eller utföra arbete på maskinen. Kontakta ett auktoriserat servicecenter.
• Använd endast originaldelar vid reparationer och utbyten.

1.8 Bortskaffande av apparaten

- Gör så här för att förhindra fysiska skador:

– Koppla loss apparaten från eluttaget.
- Klipp av strömkabeln och kassera den.
- Förstör lucklåset. Därigenom kan inte barn eller små djur stängas in i produkten. Risk för kvävning.

2. PRODUKTBESKRIVNING

2.1 Allmän översikt

1 2 5 6 7 8 1 2 3 4 5

1 Strömindikator
2 Vred för ugnsfunktionerna
3 Temperaturvred
4 Temperaturindikator
5 Vred för hällen
6 Värmeelement
7 Ugnslampa
8 Ugnsnivåer

2.2 Beskrivning av hällen

1 145 mm 180 mm 220 mm 145 mm 5 4

1 Kokzon 1000 W
2 Ångutlopp
3 Kokzon 1500 W
4 Kokzon 1500 W
5 Kokzon 2000 W

2.3 Tillbehör

• Galler
  För kokkärl, kakformar, stekar.

- Platt bakplåt

För kakor och småkakor.

• Långpanna

För bakning och stekning eller som uppsamlingsfat för fett.

- Förvaringslåda

Förvaringslådan finns under ugnsutrymmet.

3. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN

WARNING

Se kapitlet "Säkerhetsinformation".

3.1 Första rengöring

• Ta ut alla tillbehör och flyttbara ugnstegar (i förekommande fall).
• Rengör ugnen innan du använder den första gången.

Se kapitlet "Underhåll och rengöring".

3.2 Bränna ur ugnen

Upphetta den tomma produkten för att bränna bort återstående fett.

1. Välj funktionen och maximal temperatur.
2. Låt produkten vara igång i 45 minu- ter.
3. Välj funktionen och maximal temperatur.
4. Låt produkten vara igång i 15 minu- ter.
   Delarna kan bli varmare än vanligt. Produkten kan avge en lukt och rök. Detta är normalt. Kontrollera att luftflödet är till-räckligt.

3.3 Barnlås

Barnlåset är som standard aktiverat.

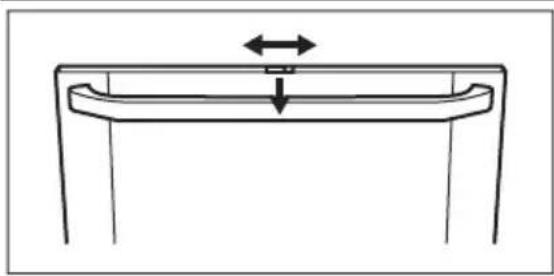

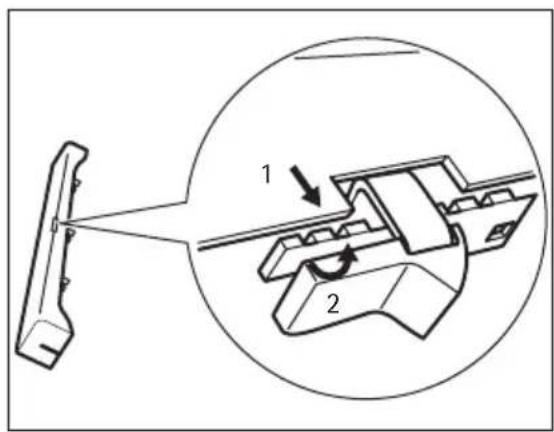

Öppna och stänga luckan

För att öppna luckan förs låset åt höger. Stäng luckan utan att trycka in lucklåset.

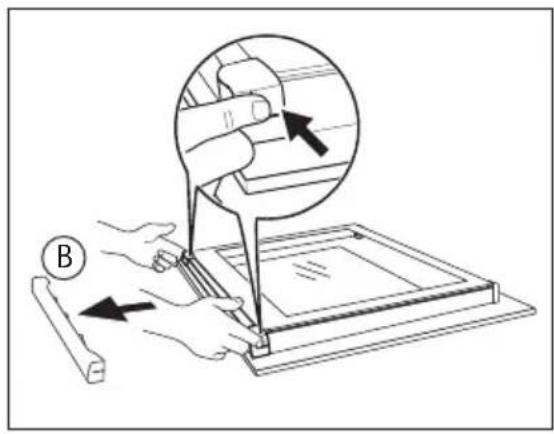

1. Tryck på lucktätningen (B) på varje sida. Tätningen släpper.

2. Dra upp lucktätningen och ta bort den.

3. Lossa spaken (1), flytta den åt höger (2) och sätt tillbaka den.

1. Håll i lucktätningen (B) i varje sida och sätt den på luckans innerkant. Sätt lucktätningen i luckans övre kant.

Aktivera barnlåset

Gör enligt ovanstående anvisningar igen och flytta tillbaka lucklåset till vänster.

Avstängning av produkten avaktiverar inte det mekaniska barnlåset.

4. HÄLL – DAGLIG ANVÄNDNING

WARNING

Se kapitlet "Säkerhetsinformation".

Utnyttja restvärmen för att minska energiförbrukningen. Stäng av kokzonen ca 5–10 minuter innan tillagningen är klar.

4.1 Värmeläge

Vred Funktion

0

Av-läge

1-6 Värmelägen

(1 - lägst; 6 - högst)

1. Vrid vredet till önskat värmeläge.

2. Avsluta tillagningen genom att vrida vredet till läget 0.

4.2 Snabbplatta

En röd punkt i mitten av plattan visar att det är en snabbplatta. En snabbplatta värms upp snabbare än vanliga plattor. De röda punkterna är målade på plattorna. De kan slitas under användning och till och med försvinna helt efter en tid. Detta har dock inte någon effekt på produktens funktion.

5. HÄLL - RÅD OCH TIPS

WARNING

Se kapitlet "Säkerhetsinformation".

5.1 Kokkärl

- Kokkärlens botten skall vara så tjock och så plan som möjligt.

5.2 Spara energi

- Sätt om möjligt alltid ett lock på kokkärlet.

- Sätt kokkärl på en gjutjärnsplatta innan den slås på.

- Stäng av gjutjärnsplattan innan tillagningen är klar för att utnytt- ja restvärmen.

- Botten på pannor och kokkärl måste vara lika stor som värmeplattan.

5.3 Exempel på olika typer av tillagning

Upp- Använd för: värminginställning:

1 Varmhållning

2 Lätt sjudning

3 Sjudning

Upp- Använd för: värming inställning:

4 Stekning/bryning

5 Uppkokning

6 Uppkokning/snabbstekning/ fritering

6. HÄLL – UNDERHÅLL OCH RENGÖRING

WARNING

Se kapitlet "Säkerhetsinformation".

Rengör produkten efter varje användningstillfälle.

Använd alltid kokkärl med ren botten.

Risk för brännskador på grund av restvärme!

Låt produkten svalna.

Repor eller mörka fläckar har ingen inverkan på hur produkten fungerar.

1. Rengör hällen med en fuktig duk och lite rengöringsmedel.
2. Värm sedan kokplattan till en låg temperatur och låt torka.
3. För underhåll av kokplattorna, gnid in lite symaskinsolja då och då och polera sedan med ett hushållspapper

Använd rengöringsmedel för rostfritt stål för de rostfria kanterna på hällen.

Kokplattornas rostfria kanter kan missfärgas lätt på grund av värme.

Borttagning av smuts:

1. Ta bort smutsen med ett fint skurpulver eller en skursvamp.

7. UGN – DAGLIG ANVÄNDNING

WARNING

Se kapitlet "Säkerhetsinformation".

7.1 Kylfläkt

När produkten är på aktiveras fläkten automatiskt för att hålla produktens ytor svala. Om du stänger av produkten fortsätter fläkten att gå tills temperaturen i produkten har svalnat.

7.2 Aktivera och avaktivera produkten

1. Vrid vredet för ugnsfunktioner till en ugnsfunktion. Strömindikatorn tänds när produkten är igång.

2. Vrid temperaturvredet till en temperatur. Temperaturindikatorn tänds medan temperaturen i produkten ökar.

3. Avaktivera produkten genom att vrida vredet för ugnsfunktioner och temperaturvredet till av-läget.

7.3 Ugnsfunktioner

Ugnsfunktion Tillämpning
[0228]	AV-läge Produkten är avstängd.
[S&FTA]	Ugnslampa För att tända ugsutrymmet.
	Över/Under-värme	Särskilt lämplig för tillagning av större mängder mat.
	Övre värme-element	Värmen kommer endast från det övre värmeelementet.För att slutföra tillagningen av maträtter.
	Undre värme-element	Värmen kommer endast från det undre värmeelementet. För bakning av kakor med knapriga eller skorpartade bottnar.
	Grillning	För grillning av en liten mängd tunna livsmedel i mitten av gallret. För rostning av bröd.
	Max Grill	Värmen kommer från båda grillemelenten. För grillning av tunna livsmedel i stora mängder. För rostning av bröd.
[1YZX]	Funktionslås För att låsa ugnsfunktioner.

7.4 Funktionslås

Vredet för ugnsfunktionerna har ett in- byggt lås.

Funktionslåset avaktiverar inte strömförsörjningen till spisen.

Låsa upp ugnen

Tryck på vredet och vrid det till önskat läge.

Låsa ugnen

Vrid vredet till symbolen 📋 Vredet hoppar ut cirka 2 mm.

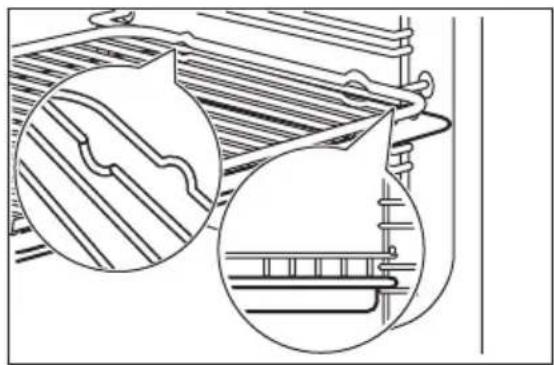

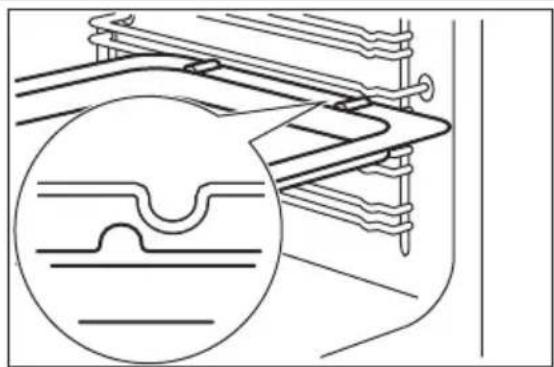

8.1 Sätta in ugnstillbehör

Grill- / stekpannan och ugnsgallret har sidokanter. Dessa kanter och formen av styrskenorna är en specialanordning för att förhindra att kokkärlen glider.

Sätta in ugnsgallret och långpannan tillsammans

Sätt gallret på långpannan. Skjut in den djupa formen mellan styrskenorna på en av ugnens nivåer.

9. UGN - RÅD OCH TIPS

WARNING

Se kapitlet "Säkerhetsinformation".

Temperaturerna och gräddningstiderna i tabellerna är endast riktvärden. De beror på recepten samt på ingrediensernas kvalitet och mängd.

FÖRSIKTIGHET

Använd en djup långpanna för mycket fuktiga kakor. Fruktjuicer kan orsaka permanenta fläckar på emaljen.

9.1 Bakning □□□

Allmänna anvisningar

- Din nya ugn kan ha andra bak-/steke-genskaper än din gamla. Anpassa dina vanliga inställningar (temperatur, koktider) och placering av plåtar och galler till värdena i tabellerna.

- Med längre bakningstider kan ugnen stängas av ca 10 minuter innan bakningstiden är slut, för att använda restvärmen.

När du använder frysta livsmedel kan plåtarna i ugnen slå sig. När plåtarna kallnar igen återtar de sin normala form.

Användning av baktabellerna

• Vi rekommenderar att använda den lägre temperaturen den första gången.
• Om du inte kan hitta inställningarna för ett speciellt recept, leta efter ett recept som är nästan likadant.
• Bakningstiden kan förlängas med 10–15 minuter, om du bakar kakor på mer än en nivå.
• Bakverk vid olika nivåer blir först inte alltid lika bruna. Om detta händer ska du inte ändra temperaturinställningen. Skillnaden jämnar ut sig under bakningen.

Tips för bakning

Bakresultat Möjlig orsak Lösning
Kakan är inte till-räckligt gräddad på undersidan	Fel ugnsnivå Ställ plåten på en lägre nivå
Kakan faller ihop (blir degig, klumpig, vattenränder)	För hög ugnstemperatur	Sänk temperaturen
Kakan faller ihop (blir degig, klumpig, vattenränder)	För kort gräddningstid	Förläng gräddningstidenÖka inte temperaturen för att minska gräddningstiden
Kakan faller ihop (blir degig, klumpig, vattenränder)	För mycket vätska i de-gen	Använd mindre vätska. Kontrollera mixningstiden, speciellt om du an-vänder en matberedare
Kakan är för torr	För låg ugnstemperatur	Ställ in en högre temperatur
Kakan är för torr	För lång gräddningstid	Ställ in en kortare gräddningstid
Kakan blir inte jämnt gräddad	För hög temperatur och för kort gräddningstid	Minska temperaturen och öka gräddningstiden
Kakan blir inte jämnt gräddad	Degen inte jämnt förde-lad	Fördela degen jämnt på plåten
Kakan gräddas inte med den inställda tiden	För låg temperatur Höj temperaturen något

• Använd värmebeständiga ugnformar (läs tillverkarens bruksanvisning).

• Stora stekar kan stekas direkt i långpannan eller på gallret över långpannan. (om det används).

• Stek magert kött i en stekgryta med lock. Det gör att köttet blir saftigare.

• Alla typer av kött som ska ha en stekyta kan stekas i en stekgryta utan lock.

9.4 Traditionell stekning □

Nötkött

Typ av kött Galler Temperatur °C		Tid i minuter per kg kött
Rostbiff 1)	2-3 125 80-120
Rumpstek - bryning	2-3 225 totalt 10
Rumpstek - stekning	2-3 160 50-60
Rostbiff 1-3 180 90-120

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en köttermometer ska den tas bort före grillning.

Kalv

Typ av kött Galler Temperatur °C		Tid i minuter per kg kött
Oxfilé1)	2-3 180 60-70

Lamm

Typ av kött Galler Temperatur °C	Tid i minuter per kg kött
Lägg/bog/revben 2 180 80-100

Gris

Typ av kött Galler Temperatur °C		Tid i minuter per kg kött
Fläskstek 1)	3 200 60-70
Fläskkarré 1)	3 200 60
Grishals 2-3 180 90-120
Skinka 1-2 160 60-100

Fågel

Typ av kött Galler Temperatur °C		Tid i minuter per kg kött
Kyckling, i bitar 2-3 200 55-65
Anka1)	2-3 160 55-65
Anka lågtempere-rad1)	2-3 130 totalt ca 5 timmar
Stekt kalkon, fylld 1-2 160 50-60
Kalkonbröst	2-3 200 70-80

9.5 Över/Undervärme

Typ av mat	Galler	Temperatur °C	Tid i minuter
Fisk, kokning 2-3 160-170			1)
Fisk, stekning 2-3 180-200			1)
Köttfärslimpa 2-3 175-200 45-60
Danska köttbullar 3-4 175-200 30-45
Leverpåté 2-3 180-200 50-60
Gratänger 2-3 180-200 50-60
Potatisgratäng 3-4 200 55-65
Lasagne, hemla-gad	2-3 200 50-60
Lasagne, frusen 3-4 175-200			30-45 2)
Pastagratäng 2-3 180-200 30-40
Pizza, hembakade	2-3 220-230 15-25
Fryst pizza	2-3 220-230		15-25 2)
Pommes frites,frusna	3-4 225-250		20-30 2)
Tårtor, hembaka-de-förbakning, bullar	3-4 190-210 15-25
Tårtor, hembaka-de-dekorering	3-4 190-210 20-30
Tårtor, frusna 3-4 200-225			20-30 2)

1) När man steker eller koker fisk, beror tillagningstiden på fiskens tjocklek. Fisken är klar när köttet är vitt. Kontrollera genom att sticka en gaffel i fisken. Om köttet lossnar lätt från benet, är fisken klar.
2) Med tillagning på två nivåer (dubbel portion) tar det ca 1/3 längre tid än vad som anges på förpackningen. Om den angivna tiden är 30 min, blir tillagningstiden ungefär 30+10 = 40 min.

9.6 Grillning

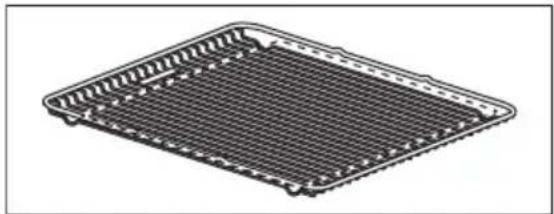

Använd alltid grillfunktionen med maximal temperaturinställning

Grilla alltid med stängd ugnslucka

Förvärm alltid den tomma ugnen med grillfunktionerna i 5 minuter.

• Placera gallret på den ugnsnivå som rekommenderas i grilltabellen.
• Placera alltid plåten som ska fånga upp fettet på den första ugnsnivån.
• Grilla endast tunna bitar av kött eller fisk.

Grillområdet är inställt i mitten av nivån

Livsmedelstyper för grillning	Nivå	Temperatur °C	Tid i min. / Sida 1	Tid i min. / Sida 2
Fläskkotletter 3-4 250 7-9 4-6
Lammkotletter 3-4 250 7-10 5-6
Kyckling, i bitar 3-4 250 20-25 15-20
Korv 3-4 250 3-5 2-4
Revben, förtillagade i 20 min.	3-4 250 15-20 15-20
Fisk, skivor av torsk eller lax	3-4 250 10-15 5-10
Rostat bröd 3-4 250 2-3 1-2

Information om akrylamid

Viktigt Enligt de senaste vetenskapliga rönen kan akrylamid bildas om livsmedel bryns hårt (speciellt om de innehåller

stärkelse), vilket kan utgöra en hälsorisk. Vi rekommenderar därför tillagning vid låga temperaturer och att inte bryna mat för hårt.

10. UGN - UNDERHÅLL OCH RENGÖRING

WARNING

Se kapitlet "Säkerhetsinformation".

- Torka av produktens framsida med en mjuk trasa och varmt vatten och diskmedel.

- Använd ett rengöringsmedel avsett för rengöring av metallytor.

- Rengör ugsutrymmet efter varje användningstillfälle. På det viset kan du lättare få bort smuts och den bränner inte fast.

- Ta bort envis smuts med speciell ugnsrengöring.

- Rengör alla tillbehör efter varje användningstillfälle och låt dem torka. Använd en mjuk duk med varmt vatten och ett rengöringsmedel.

- Använd inte starka medel, föremål med skarpa kanter eller diskmaskin vid ren-

göring om du har tillbehör i Super Clean. Det kan förstöra Super Cleanytan.

Produkter i rostfritt stål eller aluminium

Ugnsluckan ska endast rengöras med en fuktig trasa eller svamp. Torka torrt med en mjuk trasa. Använd aldrig stålull, syror eller produkter med slipeffekt för rengöring eftersom de kan skada ug nens ytor. Följ samma regler när du rengör ugnens kontrollpanel.

10.1 Ugnsstegar

Du kan ta bort ugnsstegarna för att rengöra sidoväggarna.

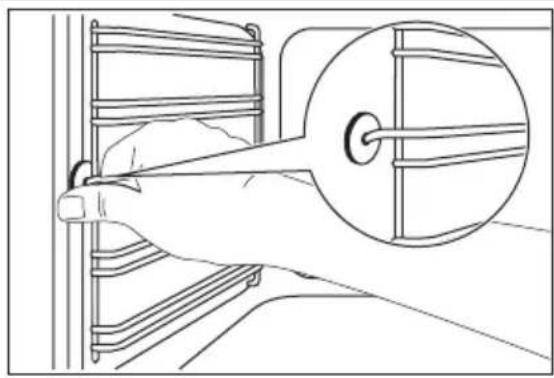

Borttagning av ugnsstegarna

1. Dra först ut stegarnas främre del från sidoväggen.

2. Dra ut stegen baktill från ugnssidan och ta bort den.

Sätta i ugnsstegarna

Sätt i ugnsstegarna i omvänd ordning.

För utdragbara bakplåtsskenor:

Styrpinnarnas avrundade ändar måste peka framåt!

FÖRSIKTIGHET

Se till att den längre fixeringsdelen är framtill. De två fixeringsdelarnas ändar måste peka bakåt. Felaktig installation kan skada emaljen.

10.2 Ugnstak

Du kan fälla ned värmeelementet i ugnstaket så är det lättare att göra rent.

WARNING

Innan du tar bort värmeelementet måste du stänga av produkten. Se till att ugnen har svalnat. Det finns risk att bränna sig!

Fälla ned värmeelementet

1. Ta bort ugnstegarna.
2. Håll i värmeelementet med två händer framtill.

3. Dra det mot fjädertrycket och ut längs ugnsstegarna på båda sidorna.

4. Värmeelementet fälls ned. Ugnstaket kan nu rengöras.

Sätta tillbaka värmeelementet

1. Sätt tillbaka värmeelementet i omvänd ordning.

Sätt tillbaka värmelementet på rätt sätt på de två sidorna ovanför ugnsstegen på ugnens innervägg.

1. Sätt in ugnsstegarna.

Ta bort luckan för att göra rengöringen enklare.

WARNING

Se till att glasskivorna har svalnat innan du rengör glasluckan. Det finns risk att glaset går sönder.

WARNING

När luckans glaspaneler skadas eller repas blir glaset skört och kan gå sönder. För att förhindra detta måste du byta ut dem. Kontakta ditt lokala servicecenter för ytterligare information.

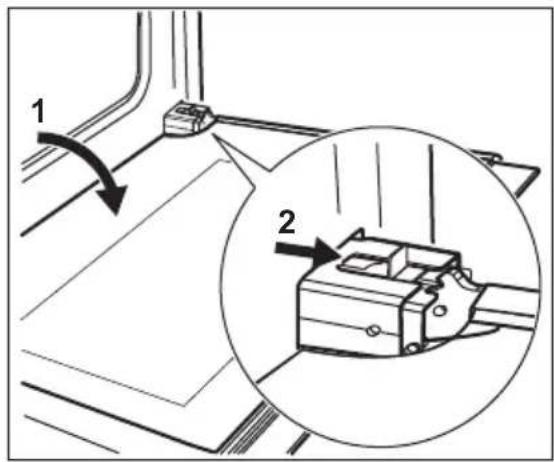

Ta bort luckan:

Sätt tillbaka ugnsluckan i omvänd ordning när rengöringen är klar. Du ska höra ett klickljud när du sätter tillbaka luckan. Använd en tång om det behövs.

1. Öppna luckan helt.
2. Flytta glidstycket tills du hör ett klickande ljud.
3. Stäng luckan tills glidstycket spärrar den.
4. Avlägsna luckan.

Luckan tas bort genom att du drar den utåt först på ena sidan och sedan på andra sidan.

Glaset i luckan på din produkt kan skilja sig från den typ och form du ser på bilderna. Antalet glas kan skilja sig.

Borttagning och rengöring av luckglasen

1. Ta tag i lucklisten (B) på båda sidorna av luckans övre kant och tryck inåt för att frigöra klämlåset.

2. Dra lucklisten framåt för att ta bort den.

3. Håll glasen i överkanten ett i taget och dra dem uppåt och ut ur skenor- na.
4. Rengör luckglasen.

För att sätta tillbaka glasen, följ stegen ovan i motsatt ordning.

FÖRSIKTIGHET

De flyttbara glasen har en markering på ena sidan. Kontrollera att markeringen finns längst upp till vänster.

10.5 Ugnslampa

WARNING

Var försiktig när du byter ugnslam- pan. Det finns risk för stöt.

Innan du byter ut ugnslampan:

• Stäng av ugnen.
• Ta ut säkringarna ur säkringsskåpet eller stäng av huvudströmbrytaren.

Sätt en handduk på ugnens botten för att undvika att skada ugnsbelysningen och lampglaset.

Byte av ugnslampan

1. Lampglaset hittar du längst bak i utrymmet.
   Ta bort lampglaset genom att vrida det moturs.

2. Rengör lampglaset.

3. Byt ut lampan i ugnen mot en lampa som tål upp till 300 °C.

Använd samma typ av ugnslampa.

1. Sätt tillbaka lampglaset.

10.6 Ta bort förvaringslådan

För enklare rengöring kan förvaringslådan under ugnen tas bort.

Ta bort förvaringslådan

1. Dra ut förvaringslådan så långt som möjligt.
2. Lyft förvaringslådan en aning så att den kan lyftas snett uppåt ur styrtapparna.

Sätta tillbaka förvaringslådan

För att sätta tillbaka luckan utför du stegen i omvänd ordning.

WARNING

Förvaringslådan kan bli het när ugnen används. Av det här skälet ska lättantändliga föremål, som t.ex. rengöringsmaterial, plastpåsar, grytvantar, papper, rengöringsmedel osv., inte förvaras däri.

11. OM MASKINEN INTE FUNGERAR

WARNING

Se kapitlet "Säkerhetsinformation".

Problem Möjlig orsak Lösning
Produkten fungerar inte Säkringen i säkringsskåpet har löst ut		Kontrollera säkringen.Kontakta en behörig elektriker om säkringen löser ut mer än en gång.
Ugnen värms inte upp Ugnen är inte på Sätt på ugnen
Ugnen värms inte upp Nödvändiga inställningar är inte gjorda		Kontrollera inställningarna
Ugnslampan tänds inte	Glödlampan är trasig	Byt ut ugnslampan
Ånga och kondens av-sätts på maten och i ugn-sutrymmet	Maten har fått stå kvar för länge i ugnen	Låt inte maträtter stå i ug-nen längre än 15–20 min- nuter efter att tillagningen är klar

Kontakta försäljaren eller kundtjänst om du inte kan avhjälpa felet.

Information som kundtjänst behöver finns på typskylten. Typskylten sitter på ugnsutrymmets yttre kant.

Vi rekommenderar att du antecknar den här:

Modell (MOD.) ......

Produktnummer (PNC) ....

Serienummer (S.N.) ....

12. TEKNISKA DATA

Mått

Höjd 850 - 939 mm

Vikt 596 mm

Återvinn material med symbolen 📁.

Återvinn förpackningen genom att placera den i lämpligt kärl.

Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska

och elektroniska produkter. Släng inte produkter märkta med symbolen ✉ med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
