BRUKSANVISNING VIDW 2060 VESTFROST

Tack för att du valt den här produkten.

Denna bruksanvisning innehåller viktig information om säkerhet och instruktioner som är avsedda att hjälpa dig vid användning och underhåll av din apparat.

Ta dig tid att läsa den här bruksanvisningen innan du använder apparaten och behåll denna bok för framtida referens.

Ikon	Typ	Betydelse
	WARNING Risk för allvarliga personskador eller dödsfall
	RISK FÖR ELEKTRISKA STÖTAR: Risk för farlig spänning
	BRAND Brandrisk
	WARNING Risk för skador eller skador på egendom
	VIKTIGT / OBS	Använda systemet korrekt

INNEHÅLL

1 SÄKERHETSFÖRESKRIFTER 4......

1.1 Allmänna säkerhetsvarningar 4
1.2 Installationsvarningar 5
1.3 Under användning....6

2 INSTALLATION 8

2.1 Maskinplacering....8
2.2 Vattenanslutning 8
2.3 Vatteninloppsslang 8
2.4 Dräneringsslang 9
2.5 Elektrisk anslutning....9

3 TEKNISKA SPECIFIKATIONER....10

3.1 Allmänt utförande....10
3.2 Tekniska specifikationer 10

4 INNAN DU ANVÄNDER APPARATEN 12....

4.1 Förbereda diskmaskinen för första användningen 12
4.2 Saltanvändning 12
4.3 Fyll på salt 12
4.4 Testremsa 13
4.5 Vattenhårdhetstabell 13
4.6 System för vattenavhärdare 13
4.7 Inställning 13
4.8 Användning av diskmedel....14
4.9 Fylla på diskmedel....14
4.10 Använda kombinerade diskmedel....14
4.11 Användning av spolglansmedel....14
4.12 Påfyllning av spolglansmedel och inställning 14

5 FYLLA PÅ DISKMASKINEN 16....

5.1 Rekommendationer 16
5.2 Alternativa korgpåfyllningar 19

1.1 Allmänna säkerhetsvarningar

- Läs dessa instruktioner noga innan du använder din apparat och förvara den här handboken för framtida referens.

Kontrollera maskinens förpackning före installation och maskinens yttre yta när förpackningen har tagits bort. Använd inte maskinen om den verkar vara skadad eller om förpackningen har öppnats.

- Förpackningsmaterial skyddar maskinen från skador som kan uppstå under transport. Förpackningsmaterialen är miljövänliga eftersom de är återvinningsbara. Användning av återvunnet material minskar förbrukningen av råvaror och minskar avfallsproduktionen.

⚠️ Enheten kan användas av barn från 8 år och uppåt och av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de övervakas eller får instruktioner angående användning av enheten på ett säkert sätt och förstår riskerna. Barn skall inte tillåtas leka med enheten.

⚠️ Ta bort förpackningen och förvara den utom räckhåll för barn.

⚠️ Håll barn borta från diskmedel och spolglansmedel.

⚠️ Det kan finnas några rester kvar i maskinen efter disk. Håll barn borta från maskinen när den är öppen.

1.2 Installationsvarningar

• Välj en lämplig och säker plats att installera maskinen på.
• Endast originalreservdelar ska användas med maskinen.

⚠️! Koppla ur maskinen innan installation.
⚠️ Din maskin får endast installeras av en auktoriserad serviceagent. Installation av någon annan än en auktoriserad agent kan göra att garantin upphör att gälla.
⚠️Kontrollera att det elektriska säkringssystemet inomhus är anslutet enligt säkerhetsföreskrifterna.
⚠️ Alla elektriska anslutningar måste matcha värdena angivna på märkplåten.
⚠️! Se till att maskinen inte står på elkabeln.
⚠️Använd aldrig en förlängningssladd eller ett grenuttag.
⚠️ Kontakten ska vara tillgänglig när maskinen har installerats.

- Efter installationen, kör den tom för första gången.

⚠️! Maskinen får inte kopplas in under placeringen.

⚠️Använd alltid den täckta kontakten som medföljer maskinen.

!Om elkabeln är skadad ska den endast bytas ut av en kvalificerad elektriker.

- Anslut slangen direkt till vattenkranen. Det tryck som levereras av kranen bör vara ett minimum av

0,03 MPa och ett maximum av 1 MPa. Om trycket överstiger 1 MPa, måste en tryckavlastningsventil monteras mellan anslutningen.

1.3 Under användning

- Denna maskin är endast för hushållsbruk; använd den inte för något annat ändamål. Kommersiellt bruk upphäver garantin.

⚠️ Stå inte på, sitt eller placera belastning på enhetens lucka när den är öppen.
⚠️Använd endast diskmedel och spolglansmedel producerade

specifikt för diskmaskiner. Vårt företag ansvarar inte för skador som kan uppstå på grund av missbruk.

⚠ Drick inte vatten från maskinen.

⚠️rå grund av explosionsrisk, placera inte några kemiska lösningsmedel i maskinens disksektion.

• Kontrollera plastföremålens värmebeständighet innan du diskar dem i maskinen.
  ⚠️Placera endast föremål i maskinen som är lämpliga för diskning i maskin och se till att korgarna inte överfylls.
  ⚠️Öppna inte luckan medan maskinen är i drift, varmt vatten kan spillas ut. Säkerhetsanordningar säkerställer att maskinen stannar om luckan öppnas.
  ⚠️Maskinens lucka ska inte lämnas öppen. Det kan leda till olyckor.

⚠️Placera knivar och andra vassa föremål i bestickkorgen i nedåtriktat läge.

⚠️!För modeller med automatiskt lucköppningssystem, när alternativet Energispar är aktivt, öppnas luckan i slutet av ett program. För att förhindra skador på diskmaskinen, försök inte att stänga luckan i en mittul efterar öppnats.

För effektiv torkning, håll luckan öppen i 30 minuter efter avslutat program. Stå inte framför luckan efter att auto-öppna signalen hörs.

⚠️ I händelse av ett fel bör reparationen endast utföras av ett auktoriserat serviceföretag, annars upphör garantin.

Innan reparationsarbeten ska maskinen kopplas bort från elnätet. Dra inte i kabeln för att koppla bort maskinen. Stäng av vattenkranen.

Drift vid låg spänning kommer att orsaka en minskning av prestandanivåerna.

⚠️För säkerhets skull, dra ur kontakten när ett program har avslutats.

⚠️För att undvika en elektrisk stöt, koppla inte ur maskinen med våta händer.

⚠️! Dra i kontakten för att koppla bort maskinen från elnätet, dra aldrig i sladden.

2 INSTALLATION

2.1 Maskinplacering

När du placerar maskinen, placera den i ett område där disken lätt kan läggas i och plockas ur. Placera inte maskinen i ett område där omgivningstemperaturen sjunker under 0°C.

Läs alla varningar på förpackningen innan du tar bort förpackningen och placerar maskinen.

Placera maskinen nära en vattenkran och avlopp. Tänk på att anslutningarna inte ändras när maskinen är på plats.

Håll inte maskinen i dess lucka eller panel. Lämna ett tillräckligt avständ runt maskinen för att underlätta rörelse vid rengöring.

Se till att vatteninlopps- och utloppsslangarna inte kläms eller fastnar och att maskinen inte står på elkabeln när den placeras.

Justera fötterna så att maskinen står plant och i balans. Maskinen ska placeras på plant underlag, annars är den instabil och maskinens lucka stängs inte ordentligt.

⚠️ Installera dekorationspanelen MAX 8 KG, enligt anvisningarna på monteringsarket. I annat fall kanske dörren inte öppnas ordentligt och problem med ångläckage kan uppstå.

2.2 Vattenanslutning

Vi rekommenderar att du monterar ett ilter på vatteninloppet för att förhindra skador på din maskin på grund av föroreningar (sand, rost, etc.) från rördragningen inomhus.

Detta hjälper också till att förhindra gulning och avlagring efter disk.

Observera märkningen på vatteninloppsslangen!

Om modeller är markerade med 25° kan vattentemperaturen vara max. 25°C (kallt vatten).

För alla andra modeller:

Kallt vatten föredras; varmvatten max. temperatur 60°C.

2.3 Vatteninloppsslang

⚠️ VARNING: Använd den nya vatteninloppsslangen som medföljer din maskin, använd inte en gammal maskins slang.

! WARNING: Kör vatten genom den nya slangen innan du ansluter.

⚠️ VARNING: Anslut slangen direkt till vattenkranen. Det tryck som levereras av kranen bör vara ett minimum av 0,03 MPa och ett maximum av 1 MPa. Om trycket överstiger 1 MPa, måste en tryckavlastningsventil monteras mellan anslutningen.

WARNING: När anslutningarna är gjorda, vrid på kranen helt och kontrollera om det finns vattenläckage. Stäng alltid vatteninloppskranen efter att diskprogrammet är klart.

En Aquastop vattenpip är tillgänglig i vissa modeller. Skada inte den eller låt den bli knäckt eller vriden.

2.4 Dräneringsslang

max 110cm min 50cm min 4cm

Anslut vattendräneringsslangen direkt till vattendräneringshålet eller diskhons utloppstapp. Denna anslutning ska vara minst 50 cm och högst 110 cm från golvet där diskmaskinen placerats.

VIKTIGT: Föremål kommer inte att diskas ordentligt om en dräneringsslang som är längre än 4 m används.

0.5-1.1 m

2.5 Elektrisk anslutning

WARNING: Maskinen är inställd för drift vid 220-240 V. Om nätspänningen i ditt område är 110 V, anslut en transformator 110/220 V och 3000 W mellan elanslutningen.

⚠️ Anslut produkten till ett jordat uttag som skyddas av en säkring som överensstämmer med värdena i tabellen "Tekniska specifikationer".

⚠️! Den jordade kontakten för maskinen måste vara ansluten till ett jordat uttag som levererar lämplig spänning och ström.

I avsaknad av jordning, bör en auktoriserad elektriker utföra en jordning. Vid användning utan jord installerat, kommer vi inte hållas ansvariga för förlust av användning som kan uppstå.

⚠️! Kontakten på den här apparaten kan innehålla 13A-säkring beroende på destinationsland. (Till exempel Storbritannien, Saudiarabien)

3 TEKNISKA SPECIFIKATIONER

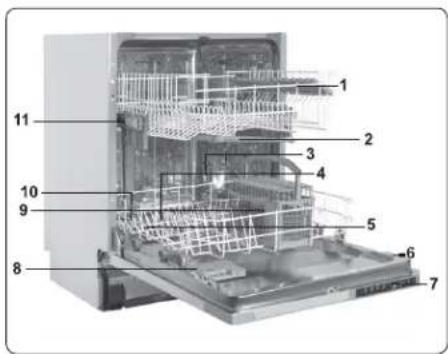

3.1 Allmänt utförande

1. Överkorg med hyllor
2. Övre spolarm
3. Underkorg
4. Nedre spolarm
5. Filter
6. Märkplåt
7. Kontrollpanel
8. Diskmedels- och spolglansmedelsfack
9. Bestickkorg
10. Saltfack
11. Övre korg spårspärr
12. Aktiv torkningsenhet: Detta system ger bättre torkresultat för din disk.

3.2 Tekniska specifikationer

Kapacitet	Plats för 12 kuvert
Mått	820-870/870-920 (mm)
Höjd
Bredd	598 (mm)
Djup	570 (mm)
Nettovikt 40,5 kg
Driftspänning / frekvens	220-240 V 50 Hz
Total ström 10 (A)
Total effekt	1 900 W
Vattenin-loppstryck	Maximum: 1 (Mpa) Minimum: 0,03 (Mpa)

ÄTERVINNING

• Vissa maskinkomponenter och förpackningar består av återvinningsbara material.
• Plast är märkt med internationella förkortningar: (>PE<, >PP<, etc.)
• Kartongdelarna består av återvunnet papper. De kan läggas i pappersbehållare för återvinning.
• Material olämpliga för hushållsavfall skall tas om hand på återvinningscentraler.
• Kontakta en relevant återvinningsstation för att få information om kassering av olika material.

FÖRPACKNING OCH MILJÖN

- Förpackningsmaterial skyddar maskinen från skador som kan uppstå under transport. Förpackningsmaterialen är miljövänliga eftersom de är återvinningsbara. Användning av återvunnet material minskar förbrukningen av råvaror och minskar avfallsproduktionen.

CE förklaring om överensstämmelse

Vi försäkrar att våra produkter uppfyller de gällande EU-direktiv, beslut och förordningar och de krav som anges i de standarder som det refereras till.

Denna symbol på produkten eller förpackningen innebär att produkten inte bör behandlas som hushållsavfall. I stället skall den överlämnas till lämplig insamlingsplats för återvinning

av elektrisk och elektronisk utrustning. Genom att säkerställa att denna produkt kasseras korrekt, hjälper du till att förhindra potentiella negativa konsekvenser för miljön och människors hälsa, som annars kunde orsakas av olämplig avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, kontakta dina lokala myndigheter, återvinningscenter eller butiken där du har köpt produkten.

4 INNAN DU ANVÄNDER APPARATEN

4.1 Förbereda diskmaskinen för första användningen

• Se till att el- och vattentillförselspecifikationerna uppfyller de värden som anges av installationsanvisningarna för maskinen.
• Ta bort allt förpackningsmaterial inuti maskinen.
• Ställ in vattenavhärdningsnivån.
  • Fyll spolglansmedelsfacket.

4.2 Saltanvändning

För en bra diskfunktion behöver diskmaskinen mjukt, det vill säga mindre kalkhaltigt vatten. Annars kommer vita kalkrester finnas kvar på disken och den inre utrustningen. Detta kommer att att negativt påverka din maskins disknings-, torknings- och glansprestanda. När vatten rinner genom mjukmedelssystemet, avlägsnas jonerna som bildar hårdheten från vattnet och vattnet när den mjukhet som krävs för att erhålla det bästa diskresultatet. Beroende på nivån på det inkommande vattnets hårdhet ackumuleras dessa joner som gör vattnet hårt snabbt inuti mjukmedelssystemet. Därför måste mjukmedelssystemet uppdateras så att det fungerar med samma prestanda även under nästa disk. För detta ändamål används diskmaskinssalt.

Maskinen kan endast användas med specialdiskmaskinssalt för att mjuka upp vattnet. Använd inte några småkorniga eller pulveriserade salter som lätt kan lösas. Att använda någon annan typ av salt kan skada din maskin.

4.3 Fyll på salt

För att tillsätta mjukgöringssalt, öppna saltfackets lock genom att vrida det moturs. (1) (2) Fyll i facket med 1 kg salt och vatten vid första användningen (3) lls det nästan är överfullt. Om tillgängligt, att använda tratt (4) underlättar påfyllning. Sätt tillbaka locket och stäng det. Efter varje 20-30 cykler tillsätt salt i maskinen tills det fylls (ca 1 kg).

Tillsätt endast vatten till saltfacket vid första användningen.

Använd mjukmedelssalt speciellt framtaget för användning i diskmaskiner.

När du startar din diskmaskin, fylls saltfacket med vatten, och lägg därför i mjukgöringssaltet innan du startar maskinen.

Om mjukgöringssaltet har flödat över och du inte startar maskinen omedelbart, kör ett kort diskprogram för att skydda din maskin mot korrosion.

4.4 Testremsa

Låt vatten rinnagenom kranen(1 minut).	Håll remsani vattnet (1 sek)	Skakaremsan.	Vänta(1 min.)	Ställ in maskinenshärdhetsnivå.
				123456

OBS: Nivån är satt till 3 som standard. Om vattnet är brunnsvatten eller har en härdhetsnivå över 90 dF, rekommenderar vi att du använder filter- och förädlingsanordningar.

4.5 Vattenhärdhetstabell

Nivå	Tyska dH	Franska dF	Brittisk dE	Indikator
1 0-5	0-9 0-6 SL1 visas	på displayen.
2 6-11	10-20 7-14 SL2	visas på displayen.
3 12-17	21-30 15-21 SL3	visas på displayen.
4 18-22	31-40 22-28 SL4	visas på displayen.
5 23-34	41-60 29-42 SL5	visas på displayen.
6 35-50	61-90 43-63 SL6	visas på displayen.

4.6 System för vattenavhärdare

Diskmaskinen är utrustad med en vattenavhärdare som minskar hårdheten i vattenledningsnätet. För att ta reda på hårdheten på ditt kranvatten, kontakta ditt vattenföretag eller använd en testremsa (om tillgänglig).

4.7 Inställning

Följ nedanstående steg för att ändra saltnivån:

• Slå på maskinen och tryck på menyknappen i 3 sekunder. Vattenhårdhetsinställningen visas först. ("SL3" är fabriksinställningen).
• Tryck sedan på Välj-knappen och saltnivån (t.ex. "SL3") blinkar.
• Ändra nivån genom att trycka på programvalsknapparna.
• Tryck på Välj-knappen för att spara önskad nivå och den nya saltnivån kommer att lysa hela tiden.
• Stäng av maskinen för att gå ur inställningarna.

4.8 Användning av diskmedel

Använd bara diskmedel speciellt konstruerade för hushållsdiskmaskiner. Förvara ditt diskmedel svalt och torrt utom räckhåll för barn.

Tillsätt rätt diskmedel för det valda programmet för att säkerställa bästa prestanda. Mängden diskmedel behövs beror på cykeln, diskmängd, och diskens smutsnivå.

Fyll inte diskmedel i diskmedelsfacket mer än vad som krävs, annars kan du se vitstrimmor eller blåaktiga lager på glas och disk och kan orsaka glaskorrosion. Fortsatt användning av för mycket diskmedel kan orsaka maskinskador.

Att använda lite diskmedel kan leda till dålig rengöring och du kan se vita ränder i hårt vatten.

Se diskmedelstillverkarens anvisningar för ytterligare information.

4.9 Fylla på diskmedel

Tryck på spärren för att öppna dispensern och håll i diskmedlet.

Stäng locket och tryck på det tills det läses på plats. Dispensern bör fyllas på strax före starten av varje program. Om disken är kraftigt nedsmutsad, placera ytterligare diskmedel i diskmedelskammaren.

4.10 Använda kombinerade diskmedel

Dessa produkter bör användas i enlighet med tillverkarens instruktioner.

Placera aldrig kombinerade diskmedel innerdelen eller bestickkorgen.

Kombinerade diskmedel innehåller inte bara diskmedlet utan även spolglansmedel saltersättningsämnen och ytterligare komponenter beroende på kombinationen.

Vi rekommenderar att du inte använder kombinerade diskmedel i korta program. Använd pulverdiskmedel i sådana program.

Kontakta diskmedeltillverkaren om du stöter på problem när du använder kombinerade diskmedel.

När du slutar använda kombinerade diskmedel, se till att inställningarna för vattenhärdhet och sjöglansmedel inställda på rätt nivå.

4.11 Användning av spolglansmedel

Spolglansmedlet hjälper till att torka disken utan ränder och fläckar. Spolglansmedel krävs för fläckfria redskap och klara glas. Spolglansmedlet frigörs automatiskt under den varma sköljfasen.

Om doseringsinställningen för spolglansmedel är inställd för lågt, kvarstår vita fläckar på disken och disken torkar inte och diskas rent. Om doseringsinställningen för spolglansmedel för höglt kan du se blåaktiga lager på glas och disk.

4.12 Påfyllning av spolglansmedel och inställning

För att fylla spolglansmedelsfacket öppna locket för spolglansmedelsfacket. Fyll facket med spil MAXsmedel nivå och stäng sedan locket. Var noga med att inte överfylla spolglansmedelsfacket torka upp spill.

För att ändra spolglansmedelsnivån följ stegen nedan

• Slå på maskinen och tryck på menyknappen i 3 sekunder. Vattenhärdhetsnivån ses först. ("SL3" är fabriksinställningen).
• Tryck på knappen Programval för att passera inställningen för spolglansmedel. ("r:4" är fabriksinställningen).
• föppoligståschedlet vattenhärdhet.
• Tryck sedan på Välj-knappen och spolglansmedelsnivån (t.ex. "r:4") blinkar.
• Ändra nivån genom att trycka på programvalsknappen.
• Tryck på Välj-knappen för att spara önskad nivå och den nya spolglansmedelsnivån kommer att lysa hela tiden.
• Stäng av maskinen för att gå ur inställningen.

Fabriksinställningen är "4".

Om disken inte torkar ordentligt eller är fläckig, öka nivån. Om blå fläckar bildas på disken, sänk nivån.

Nivå	Spolglansmedeldos	Indikator
1	Spolglansmedel har inte fördelats	r:1 visas på displayen
2 1 dos fördelas r:2 visas på displayen
3 2 doser fördelas r:3 visas på displayen
4 3 doser fördelas r:4 visas på displayen
5 4 doser fördelas r:5 visas på displayen

5 FYLLA PÅ DISKMASKINEN

För bästa resultat, följ dessa riktlinjer för lastning.

Att lasta hushållets diskmaskin upp till den kapacitet som anges av tillverkaren kommer att bidra till energi- och vattenbesparingar.

Manuell försköljning av bruksartiklar leder till ökad vatten- och energiförbrukning och rekommenderas inte. Du kan placera koppar, glas, glas på fot, små tallrikar, skålar etc. i den övre korgen. Luta inte långa glas mot varann eftersom de inte kommer stå stadigt och kan skadas.

När du placerar glas på fot och bägare, luta dem mot korgens kant eller racket och inte mot andra föremål.

Placera alla behållare som koppar, glas och skålar i diskmaskinen med öppningen nedåt, annars kan vatten samlas i föremålen.

Vi rekommenderar att du använder bestickgallret för bästa resultat, om diskmaskinen har en bestickkorg. Placera alla stora (grytor, kastruller, lock, tallrikar, skålar etc.) och hårt smutsiga föremål i det nedre stället.

Tallrikar och bestick ska inte placeras ovanför varandra.

WARNING: Se till att inte hindra armarnas rotation.

WARNING:Se till att

diskmedelsdispensern inte blockeras efter att du lastat din disk.

5.1 Rekommendationer

Ta bort eventuella grova rester på disken innan du placerar disken i maskinen. Starta maskinen med full last.

Överlasta inte facken och placera inte disken i fel korg.

WARNING: För att undvika onskador ska knivar med långa tag och vassa eggar vändas nedåt horisontellt i korgarna.

Övre korg

Höjdinställning

Vrid skenans stoppklämmor, vid ändarna på skenorna, åt sidorna för att öppna dem (som visas på bilden nedan), dra sedan ut och ta bort korgen. Ändra hjulens position, sätt sedan tillbaka korgen på skenan och se till att stänga stoppklämmorna. När den övre korgen är i det högre läget kan stora föremål som kokkärl placeras på den nedre korgen.

Den övre korgens ställ har två lägen: öppen (a) och stängd (b) Du kan placera koppar på ställen för att diskas. Du kan också placera långa gafflar, knivar och skedar på ställen i sidled.

a b

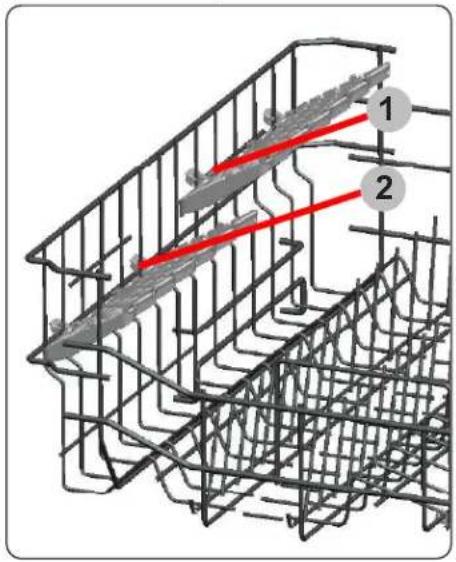

Höjdjusterbart ställ (pinntyp)

De höjdjusterbara ställen gör att glas och koppar kan placeras på eller under ställen. Ställen kan justeras till 2 olika höjder. Bestick och köksredskap kan också placeras horisontellt på ställen.

5.2 Alternativa korgpäfyllningar

Underkorg

Felaktig påfyllning kan orsaka dålig diskning och torkning. Följ tillverkarens rekommendationer för ett bra resultat.

Olämpliga föremål för diskning

• Cigarettaska, ljusrester, polermedel, färg, kemiska ämnen, järnlegeringsmaterial;
• Gafflar, skedar och knivar med trä eller ben, eller elfenbens- eller pärlemorbelagda handtag; limmade föremål, objekt nedsmutsade med slipmedel, sura eller basiska kemikalier.
• Temperaturkänsliga plast-, koppar- eller tennbelagda behållare.
• Aluminium och silverföremål.
• Vissa känsliga glas, prydnadstryckt porslin; vissa kristallföremål, limmade bestick, blykristallglas, skärbrädor, syntetiska fiberföremål.
• Absorberande föremål såsom svampar eller köksmattor.

VIKTIGT: I framtiden, köp

köksutrustning som tål maskindisk.

Viktigt för provningslaboratorier

För detaljerad information som krävs för tester enligt EN-normativ och en elektronisk kopia av bruksanvisningen, vänligen skicka modellnamn och serienummer till följande adress: [e-mail]

6 PROGRAMTABELL

	P1 P2 P3 P4
Programnamn: Intensiv 65 EksöpelC50'				Maskin Rena
Typ av nedsmutsning:	Standardprogram för normalt smutsad dagligen använd disk med reducerad energi- och vattenförbrukning.	Lämplig för hårt smutsad disk	Lämpligt för normalt smutsad disk som används dagligen, med ett snabbare program.	Maskin rena program utan disk
Nedsmutsningsgrad:	Medel Hårt Medel Mede
“Diskmedelsmängd A: 25 cm3 A A A B: 15 cm3”	A
Programvaraktighet (tim:min):	03:25 01:57 00:50 01:12
Energiförbrukning (kWh/cykel):	0,923 1,700 1,100 1,350
Vattenförbrukning (liter/cykel):	12,0 17,2 12,0	12,0

• Programvaraktighet kan ändras beroende på diskmängd, vattentemperatur, omgivande temperatur och valda övriga funktioner.
• Värden som anges för andra program än miljöprogrammet är endast vägledande
• Om din modell har grumlighetssensor har den Auto-program istället för Intensiv-program.
• Eko-programmet är lämpligt för rengöring av normalt smutsad disk, det är det mest effektiva programmet med avseende på dess kombinerade energi- och vattenförbrukning, och det används för att utvärdera överensstämmelse med EU:s lagstiftning om ekodesign.
• Diskning i en hushållsdiskmaskin förbrukar vanligtvis mindre energi och vatten i användningsfasen än handdisk när hushållsdiskmaskinen används enligt tillverkarens anvisningar.
• Använd endast pulverdiskmedel för korta program.
• Korta program inkluderar inte torkning.
• För att underlätta torkning rekommenderar vi att öppna luckan något efter avslutad diskcykel.
• Du kan komma åt produktdatabasen där modellinformationen lagras genom att läsa QR-koden på energimärkningen.

OBS! Enligt reglering 1016/2010 och 1059/2010 kan energiförbrukningsvärdena i Ekoprogrammet skilja sig åt. Denna tabell överensstämmer med bestämmelserna 2019/2022 och 2017/2022.

7 KONTROLLPANELEN

1. På/av-knapp
2. Programvalsknappar
3. Display
4. Halvfylld-knapp
5. Extra torkning-knapp
6. Extra hygien-knapp
7. Fördröjningsknappar
8. Start/Paus-knapp

9 151110 8:88 14 13 12 16

1. Maskinrengöringsindikator

2. Saltindikator

3. Spolglansmedelsindikator
4. Slutstegsindikator
5. Barnlås-indikator
6. Tablettindikator
7. Födröjningsindikator

8. Programtidsindikator

9. På/av-knapp

Slå på maskinen genom att trycka på På/ Av-knappen.

1. Programvalsknappar

Välj ett lämpligt program för din disk genom att trycka på programvalsknapparna. Mer information om programmen finns i avsnittet Programtabell.

1. Display

Displayen visar numret och den totala tiden för det valda programmet växelvis och återstående tid under drift.

1. Halvfylld-knapp

Tack vare funktionen halvfylld i din maskin, kan du förkorta varaktigheten hos de program som du har valt och minska energi- och vattenförbrukning genom att använda hälften så mycket el och vatten. Lysdioden halvfylld tänds.

1. Extra torkning-knapp

Tryck på knappen Extra torkning för att lägga till extra torkningssteg till ett program och på så sätt få torrare disk. Detta alternativ ökar vattentemperaturen i det sista skölsteget och varaktigheten av torksteget. Lysdioden Extra torkning tänds.

1. Extra hygien-knapp

Tryck på knappen Extra hygien för att öka disktemperaturen, för maximal hygienisk disk. Lysdioden Extra hygien tänds.

1. Fördröjningsknappar

Tryck på knapparna fördröjning för att fördröja starttiden för ett program med 1 timme upp till 24 timmar. Om du trycker en gång på + -knappen fördröjs starttiden med 1 timme. När du trycker på den visar displayen "1h" och displayen visar programnummer, programtid och fördröjningstid växelvis. Om du fortsätter att trycka på knappen ökar fördröjningens varaktighet. Tryck på knappen - för att minska fördröjningens varaktighet. Tryck sedan på Start/Paus-knappen (8) för att starta ett program med fördröjning. Om du stänger av maskinen efter att ha aktiverat fördröjningstiden avbryts den fördröjda tiden.

1. Start/Paus-knapp

Tryck på knappen Start/Paus för att starta programmet, lysdioden Start/Paus tänds. Programmet startar sedan när luckan är stängd. Om du öppnar maskinens lucka när programmet körs pausar programmets längd. Därefter, om du stänger luckan på din maskin utan att trycka på Start/Pausknappen, fortsätter programmet där det slutade.

9. Maskinrengöringsindikator

Maskinrengöringsprogrammet är för rengöring av insidan av diskmaskinen. Använd programmet utan disk i maskinen. Det eliminerar kvarvarande smuts, lukt, vita fläckar och annan smuts. Om program för maskinrengöring väljs tänds indikatorn för maskinrengöring.

10. Saltindikator

När det finns otillräckligt med mjukgöringssalt, tänds saltindikatorn och du bör fylla på saltutrymmet.

När spolglansmedelsnivån är låg tänds indikatorn för spolglansmedel och du bör fylla på spolglansmedelsutrymmet

12. Slutstegsindikator

När programmet är klart kommer indikatorn för slutsteg att vara på och summern kommer att aktiveras. Summerljud 5 gånger vardera med 5 minuters intervall (i 0, 5, 10 och 15 minuter) totalt 4 olika tider i slutet av programmet.

13. Barnlås-indikator

Barnlåset aktiveras/inaktiveras genom att trycka på Programvalsknappen (2) samtidigt i ca 3 sekunder. När det är aktiverat tänds barnlåsindikatorn och "CL1" visas på displayen (3). När det är avaktiverat visas "CL0" på displayen(3).

14. Tablettindikator

Välj funktionen Tablettdiskmedel när du använder ett kombinerat diskmedel som innehåller salt, spolglansmedell eller andra tillbehör. Indikatorn för tablettdiskmedel kommer att vara på så länge det är valt.

15. Födröjningsindikator

När programmet startas med fördröjning kommer fördröjningsindikatorn att vara på.

16. Programtidsindikator

Programtid kan övervakas via programtidsindikatorn.

Ändra ett program

Följ stegen nedan för att ändra ett program under drift.

Öppna luckan och tryck på knappen Start/Paus (8)älj nytt program genom att trycka på programvalsknapparna (2)After programval, tryck på Start/Paus-knappen (8). After att luckan stängs kommer det nya valda programmet att återuppta förfarandet av det gamla programmet.

OBS: Öppna luckan något först för att stoppa ett diskprogram innan det är klart för att undvika vattenspill.

Avbryta ett program

Följ stegen nedan om du vill avbryta ett program under drift.

Öppna luckan på maskinen. Det valda programmet visas på skärmen. Tryck och håll inne Start/Paus-knappen (8) i 3 sekunder. "0:01" kommer att visas på displayen. Efter att ha stängt luckan till maskinen startar vattenutsläppsprocessen och fortsätter i 30 sekunder. Når programmet avbryts hörs ett summerljud 5 gånger.

Stänga av maskinen

"0" visas på displayen när det valda programmet är klart. Summern kommer också att ljuda 5 gånger. Du kan då stänga av maskinen genom att trycka på På/Av-knappen.

Koppla ur kontakten och stäng av vattenkranen.

OBS: Öppna inte luckan innan programmet är färdigt.

OBS: Om maskinens lucka öppnas eller strömmen bryts under ett diskprogram så fortsätter programmet när luckan stängs eller strömmen kommer tillbaka.

OBS: Om strömmen bryts under torkningsprocessen, avslutas programmet. Maskinen är redo för ett nytt programval.

Menyinställningar

Tryck på Extra torkning-knappen (5) i 3 sekunder för att öppna menyn. Vattenhärdhetsinställning t ex. "SL3" ses först. Tryck på programvalsknapparna (2) för att bläddra igenom menyn. Tryck sedan på Halvfylld-knappen (4) för att gå till nivåerna för den inställning du vill ändra i menyn. Vid denna tidpunkt blinkar displayen (3) och det innebär att denna inställning kan ändras genom att trycka på programvalsknapparna (2). Ställ in den nya nivån med programvalsknapparna (2) och tryck på halvfylld-knappen (4) för att spara ny nivå. Därefter tänds displayen (3) konstant och det innebär att denna inställningsnivå sparas. Du kan ändra en annan inställning med dessa steg eller avsluta från menyn genom att trycka på Extra torkning-knappen (5) i 3 sekunder eller stänga av/på.

Nej	Inställning	Alternativ	Beskrivning
1	Vattnets hårdhetsgrad	SL1	Ställ in vattnets hårdhet.
		SL2
		SL3*
		SL4
		SL5
		SL6
2	Spolglansmedel	r:1	Ange mångden spolglansmedel
		r:2
		r:3
		r:4*
		r:5
3	Summerljudkontroll	b:0	Ställ in summers ljudnivå.
		b:1
		b:2
		b:3*
4	Starta program	LP0*	Ställ in ett standardprogram för när apparaten slås på.
		LP1
5 Tablett		A:0*	Ställ in tablettalternativet
		A:1
6	Energispar-läge	SP0	Ställ in energispar-läget.
		SP1*
		SP2
7	Fabriksinstäl-lning	FS0*	Återställ ändrade inställningar till fabriksinställnin-garna.
		FS1

*Standardinställning

1. Vattnets hårdhetsgrad

För att ändra inställningen av vattenhärdhet, följ "4.7 Inställning av vattenhärdhet".

2. Spolglansmedel

För att ändra spolglansmedelsinställningen följ "4.12 Spolglansmedelsinställning".

För att ändra summerljudkontroll, följ "Menyinställningar". "b:3" -nivån är den högsta ljudnivån. "b:0" -nivån betyder att alla ljud är avstängda.

4. Starta program

För att ändra valet av startprogram, följ "Menyinställningar". I "LP0" -nivå slås maskinen på med Eco-programmet. På nivån "LP1" slås maskinen på med senast valda program och alternativ.

5. Tablett

För att ändra inställningen för tablettalternativ, följ "Menyinställningar". I "A:0" -nivå är tablettalternativet inte valt. För att välja tablettalternativ väljer du "A:1" -nivå och tablettindikatorn (14) tänds. När tablettalternativet har valts en gång och om du inte inaktiverar tablettalternativet från menyn kommer det alltid att väljas.

6. Energisparläge

För att ändra inställningen för energisparläge, följ "Menyinställningar". På nivån "SP0" kommer innerbelysningen (om tillgänglig) alltid att vara avstängd, skärmen stängs av efter 4 minuter och maskinen stängs av efter 15 minuter utan aktivitet för att spara energi. På "SP1"-nivå släcks innerbelysningen efter 4 minuter när luckan öppnas, skärmen släcks efter 4 minuter och maskinen släcks efter 15 minuter utan aktivitet för att spara energi. I "SP2"-nivå, när maskinen är avstängd, släcks innerbelysningen efter 4 minuter när luckan öppnas. När maskinen är i läge tänds innerbelysningen så länge luckan förblir öppen och maskinen inte stängs av förutom genom att trycka på på/av-knappen.

7. Fabriksinställning

För att ändra fabriksinställningen, följ "Menyinställningar". Om du ändrar nivån som "FS1" i fabriksinställningen återgår alla inställningar till standardinställningen.

Infoled 2.1 (modellberoende)

Infoled som är placerad på undersidan av diskmaskinen lyser på golvet för att indikera diskmaskinens aktuella status under diskningen.

LED-indikator	Maskinens tillstånd
Röd, kontinuerlig	Maskinen kör ett program.
Röd, blinkande	Ett program har avbrutits.
Röd, blinkande snabbt	Maskinen har ett fel. Se avsnittet "Automatiska felvarningar och vad man ska göra".
Grön, kontinuerlig	Ett program är klart.

8 RENGÖRING OCH UNDERHÅLL

Rengöring av din diskmaskin är viktigt för att bibehålla maskinens livslängd. Se till att inställningen av vattenmjukgöring görs korrekt och att korrekt mängd diskmedel används för att förhindra kalkackumulation. Fyll på saltfacket när saltsensorlampan tänds.

Olja och kalkavlagringar kan byggas upp i din diskmaskin över tid. Om detta sker:

• Fyll diskmedelsfacket, men ladda inte med någon disk. Välj ett program som körs vid hög temperatur och kör diskmaskinen tom. Om detta inte rengör diskmaskinen tillräckligt, använd ett rengöringsmedel som är utformat för diskmaskiner.
• Rengör apparaten regelbundet varje månad för att förlänga din diskmaskins livslängd
• Torka av dörrtätningarna regelbundet med en fuktig trasa för att ta bort ackumulerade rester eller främmande föremål.

8.1 Filter

Rengör filtren och sprutarmarna minst en gång i veckan. Om några matrester eller främmande föremål finns kvar i grov- eller finmaskiga filter, ska du ta bort filtren och rengöra dem noggrant med vatten.

a) Mikrofilter

b) Grovfilter

c) Metallfilter

För att ta bort och rengöra filterkombinationen, vrid den moturs och ta bort den genom att lyfta den uppåt (1) Dra ut det grova filtret ur mikrofiltret (2). Dra sedan och ta bort metallfiltret (3). Skölj filtret med mycket vatten tills det är fritt från rester. Återmontera filtren. Sätt tillbaka filterinsatsen och vrid den medurs (4).

• Använd aldrig diskmaskinen utan något filter.
• Felaktig montering av filtret minskar diskeffekten.
• Rena filter är nödvändiga för korrekt drift av maskinen.

8.2 Sprutarmar

Se till att spruthålen inte är igensatta och att inga matrester eller främmande föremål har fastnat på sprutarmarna. Om de sätter igen ska du ta bort sprutarmarna och rengöra dem under rinnande vatten. För att ta bort den övre sprutarmen, lossa muttern som håller den i läge genom att vrida den medurs och dra den nedåt. Se till att muttern dras åt helt när du monterar om övre sprutarmen.

Stora matrester eller främmande föremål som inte fångats av filtren kan blockera avloppspumpen. Sköljvattnet kommer i så fall att vara över filtret.

⚠ Varning Risk för skärskador!

Vid rengöring av avloppsvattenpumpen, se till att du inte skadar dig själv på bitar av glas eller spetsiga redskap.

I detta fall:

1. Koppla alltid bort apparaten från strömförsörjningen.
2. Ta ur korgar.
3. Ta bort filtren.
4. Skopa ut vatten, använd en svamp vid behov.
5. Kontrollera området och ta bort eventuella främmande föremål.
6. Installera filtren.
7. Sätt tillbaka korgarna.

9 FELSÖKNING

FEL MÖJLIG ORSAK FELSÖKNING
Programmet startar inte.	Diskmaskinen är inte inkopplad. Koppla in din diskmaskin.
	Diskmaskinen är inte påslagen.	Slå på diskmaskinen genom att trycka på På/Av-knappen.
	Säkringen har löst ut. Kontrollera dina inomhussäkringar.
	Vatteninloppskranen är stängd. Öppna vatteninloppskranen.
	Din diskmaskinslucka är öppen. Stäng diskmaskinsluckan.
	Vatteninloppsslang och maskinfiltren är tilltäpptta.	Kontrollera vatteninloppsslangen och maskinfiltren och se till att de inte är igensatta.
Vatten står kvar i maskinen.	Tömningsslangen är igensatt eller vriden.	Kontrollera tömningsslangen och rengör eller vrid den rätt.
	Filtren är igensatta. Rengör filtren.
	Programmet är inte klart ännu. Vänta tills programmet är klart.
Maskinen slannar under diskning.	Strömavbrott. Kontrollera enätet.
	Vatteninloppsfel. Kontrollera vattenkranen.
Skakande och bankande ljud hörs under en diskning	Spolarmen slår i disken i den nedre korgen.	Flytta eller ta bort föremål som blockerar spolarmen.
Delar av matavfall finns kvar på disken.	Disken placerad fel, sprutat vatten när inte berörd disk.	Överbelasta inte korgarna.
	Disk lutar mot varandra.	Placera disken enligt instruktionerna i avsnittet om hur du fyller på din diskmaskin.
	Inte tillräckligt med diskmedel används.	Använd rätt mängd diskmedel, enligt instruktionerna i programtabellen.
	Fel diskprogram har valts.	Använd informationen i programtabellen för att välja det program som passar bäst.
	Spolarmar igensatta med matavfall.	Rengör hålen i spolarmarna med smala föremål.
	Filter eller vattenavloppspump är igensatta eller filter felaktigt placerade.	Kontrollera att avloppsslangen och filtren är korrekt monterade.
Vitaktiga fläckar finns kvar på disken.	Inte tillräckligt med diskmedel används.	Använd rätt mängd diskmedel, enligt instruktionerna i programtabellen.
	Dosering av spolglansmedel och/eller inställning för avhärdare för lägt.	Öka spolglansmedels-avhärdarenivån.
	Hög vattenhärdhetsnivå. Öka vattenahärdaren och tillsätt salt.
	Saltbehållarens lock inte stängt ordentligt.	Kontrollera att saltfackets lock är ordentligt stängt.
Disken torkar inte.	Torkningsalternativ är inte valt. Väljett program med torkningsalternativ.
	Spolglansmedelsdoseringen för lågt inställd.	Öka spolglansmedelsdoseringinställningen.
Rostfläckar bildas på disken.	Rostfritt stål kvaliteten på disken är otillräcklig.	Använd endast diskmaskinssäkra uppsättningar.
	Hög nivå av salt i diskvattnet.	Justera vattenhärdhetsnivån med hjälp av tabellen för vattenhärdhet.
	Saltbehållarens lock inte stängt ordentligt.	Kontrollera att saltfackets lock är ordentligt stängt.
	För mycket salt har spills i diskmaskinen medan den fyllts med salt.	Använd tratt när du fyller salt i facet för att undvika spill.
	Dålig elnätsjordning.	Konsultera en kvalificerad elektriker omedelbart.
Diskmedel finns kvar i diskmedelsfacket.	Diskmedel har lagts i när diskmedelsfacket var vått.	Se till att diskmedelsfacket är torrt före användning.

AUTOMATISKA FELVARNINGAR OCH VAD MAN GÖR

FELKOD MÖLIGT FEL VAD GÖR JAG
FF	Vatteninloppssystemfel
F5	Trycksystemfel
F3	Kontinuerlig vattentillförsel
F2	Oförmåga att släppa ut vatten
F8	Värmarfel
F1 Översvämning
F7 Överhetning Kontakta service.
F9 Lägesfel avdelare Kontakta service.
F6 Felaktig värmarsensor Kontakta service.
HI Högspänningsfel Kontakta service.
LO Lågspänningsfel Kontakta service.

Installations- och reparationsprocedurerna bör alltid utföras av auktoriserad serviceagent för att undvika eventuella risker. Tillverkaren ska inte hållas ansvarig för skador som kan uppstå på grund av procedurer utförda av obehöriga personer. Reparationer får endast utföras av tekniker. Om en komponent måste bytas ut, se till att endast originalreservdelar används. Felaktig reparation eller användning av reservdelar som inte är original kan orsaka betydande skador och utsätta användaren för betydande risk.

Använd alltid endast originaldelar. När du kontaktar vårt auktoriserade servicecenter, se till att du har följande information till-gänglig: Modell, PNC, serienummer. Informationen finns på typskylten. Kan ändras utan föregående meddelande. Få användningsråd, broschyrer, felsökning, service och reparationsinformation.

Besök vår webbplats

www.eico.se

5XXXX
