MK1200TPV - Okategoriserad Cylinda - Gratis bruksanvisning och manual

Produkttyp	Mikrokök (Kompakt kök med häll, diskho och kylskåp)
Modell	MK1200TPV
Varumärke	Cylinda
Mått (H x B x D)	900 x 1200 x 610 mm
Kylskåpets netto volym	102 L
Kylskåpets energiklass	F
Kylmedium	R600a / 21g
Elektrisk anslutning	230 V / 50 Hz / 10 A, jordat uttag
Antal kokplattor	2
Kokplattans diameter och effekt	∅145 mm (1000 W), ∅180 mm (1200 W)
Total effekt för kokplattor	1000–2200 W
Timer	Ja, max 60 minuter, automatisk avstängning
Temperaturreglering	7-lägesomkopplare (6 värmelägen + 0)
Material diskho	Rostfritt stål EN1.4301 (SS 2333)
Diskhons hål för kran	∅35 mm
Säkerhetsfunktioner	Timer automatisk avstängning, barnsäkerhet (övervakning), varning för het yta
Installationskrav	Endast inomhusbruk, temperatur 12–32°C, stadig grund, inte inne i ett skåp
Rengöringsanvisningar	Fuktig trasa med mild rengöring; inga skurpulver eller stålull
Återvinning	Återvinningsbar förpackning; kapa strömkabeln före skrotning

Vanliga frågor - MK1200TPV Cylinda

Hur använder jag timern på Cylinda MK1200TPV?

Vrid timerknappen till maxinställningen och sedan tillbaka till önskad tid. Kokplattorna stängs automatiskt av efter inställd tid. Vrid alltid tillbaka knapparna till 0 efter användning.

Vad ska jag göra om kokplattorna inte fungerar?

Kontrollera att båda kontakterna (häll och kylskåp) är ordentligt anslutna. Kontrollera säkringen i huvudströmbrytarpanelen. Se till att timern och kokplattans knapp är påslagna. Om problemen kvarstår, kontakta en servicetekniker.

Kan mikroköket installeras inuti ett skåp?

Nej, mikroköket får aldrig installeras inuti ett skåp. Det måste placeras på en stadig grund inomhus med omgivningstemperatur mellan 12–32°C.

Hur rengör jag diskhon i rostfritt stål?

Efter användning, torka av med en fuktig trasa och mild rengöring, skölj sedan med rent vatten. Undvik skurpulver, stålull och klorlösningar. För envisa fläckar, använd ett polishmedel för rostfritt stål som Intra Shining Kit.

Vilken typ av kastruller ska jag använda på kokplattorna?

Använd kastruller och stekpannor med helt platt botten och en diameter som passar varje kokplatta (∅145 mm eller ∅180 mm). Lägg inte heta kastruller direkt på den rostfria toppen.

Är apparaten säker för barn?

Barn under 8 år bör inte använda apparaten utan övervakning. Barn över 8 år kan använda den om de är ordentligt instruerade. Vrid alltid kastrullhandtag mot väggen och håll barn borta under användning.

Vilka är de elektriska kraven?

Mikroköket kräver 230 V, 50 Hz, 10 A med jordat uttag. Den har två kablar: en för hällen och en för kylskåpet.

Hur lossar jag kylskåpet för underhåll?

Ta bort de fem skruvarna (2) och dra ut kylskåpet. Se manualen för detaljerade steg som att ta bort skruvar (3,5,7,9) och konsoler. Kylskåpet kan lossas utan att dra ut hela enheten.

Vilken garantitäckning finns för installationsproblem?

Skador som uppstår på grund av felaktig installation täcks inte av garantin. Se till att installationen följer manualens anvisningar.

Hur återvinner jag apparaten vid livslut?

Kapa strömkabeln före skrotning. Kassera apparaten enligt lokala avfallshanteringsföreskrifter. De flesta material är återvinningsbara.

BRUKSANVISNING MK1200TPV Cylinda

Namn och adress / Name and address

Ditt telefonnummer / Phone number

Kontakta oss / Contact us

www.cylinda.se

Cylinda

år efter år

Flektroskardia Sverige AB, Cylinda, 191 83 Sollentua

Bruksanvisning User manual

4 Förvaringsskåp Storage cupboard

5 Timer / kontroll-tampa Timer / Indicator light

6 Omkopplare för kokplattor Control knobs for hot plates

7 Hål ∅35 blandare ∅35 mm hole for mixer tap

8 Typskylt Type plate

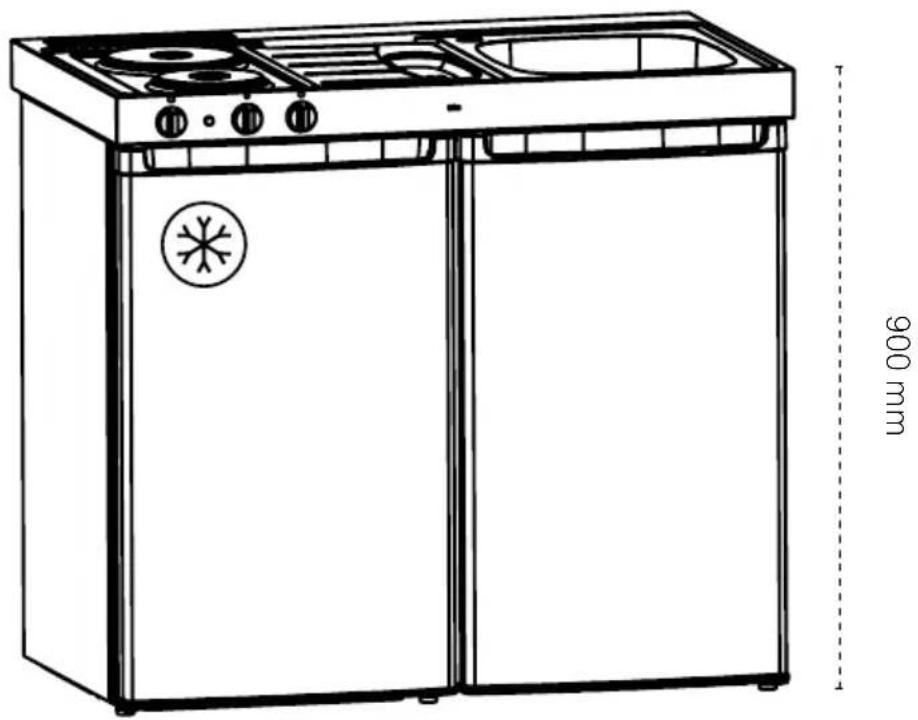

Modell | Model

MK1000TPV MK1000TPH

Läs noga igenom denna bruksanvisning så att du är säker på att miniköket är rätt installerat och används på rätt sätt.

Säkerhet

Säkerhet för barn och handikappade

• Barn under åtta års ålder ska bara använda produkten under tillsyn av någon person som ansvarar för barnets säkerhet.
• Miniköket kan användas av barn från åtta års ålder och personer med reducerad fysik, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskap, om de har tillsyn av någon person som är ansvarig för deras säkerhet eller om de fått tydliga instruktioner om hur produkten används på ett säkert sätt och förstår farorna med den.
• Tänk på att alltid placera kokkärl på hällen med handtagen in mot vägg, så att barn inte kommer åt dessa. Kokplattorna blir mycket varma.
• Låt inte barn leka med produkten.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.
• Håll barn och husdjur borta från produkten när den är igång eller när den svalnar. Åtkomliga delar är mycket varma.

Allmän säkerhet

• Alla ingrepp på produkten ska utföras av fackman.
• Var försiktig vid förflyttning av enheten. Den är tung!
• Var uppmärksam på anslutningssladdarna så att inte enheten placeras på dessa.
• Produkten och åtkomliga delar blir heta under användning. Vidrör inte värmeelementen.
• Miniköket får inte användas med extern timer eller separat fjärrkontrollsystem.
• WARNING: Oövervakad matlagning med fett eller olja kan vara farlig och kan leda till brand.
• Försök ALDRIG att släcka en eld med vatten. Stäng av produkten och täck över flamman med t ex ett lock eller en brandfilt.
• WARNING: Förvara aldrig saker (kaffebryggare, elektriska maskiner eller annat brännbart material) på kokplattorna, på grund av brandrisken.
• Använd inte ångrengörare vid rengöring av produkten.
• Explosionsfarliga vätskor ska inte förvaras i underskåpet.
• Miniköket är endast avsett för normalt inomhusbruk. Det får inte användas som värmekälla.

Uppackning

Kontrollera att enheten är felfri. Eventuella transportskador anmäls omedelbart till transportören. Saknas något i leveransen kontaktas återförsäljaren. Läs noga igenom denna anvisning och den anvisning som gäller kylskåpet.

Lyft av minikök

Se till att vara två personer. Greppa på undersidan av skåpen. Alternativt kan skåpdörrarna öppnas för att greppa inne i skåpen samt i den galvaniserade balken vid bakkanten av diskbänken. Undvik att lyfta hela enheten enbart i diskbänken, skador kan uppstå.

Förpackning

Förpackningsmaterialet är återvinningsbart och lämnas till det kommunala uppsamlingsstället/återbruket.

Installation

Användningsområde

Miniköken och spisbänkarna är avsedda för normalt hushållsbruk.

Placering

Enheten skall placeras inomhus i en rumstemperatur på 12–32°C. Minikök och spisbänkar får absolut inte inmonteras i skåp. Montera inte kakel så att det försvårar möjligheten att dra fram enheten. Skador uppkomna p.g.a. felaktig installation omfattas inte av garantin.

Minikök

Miniköket placeras på fast underlag. Har enheten kylskåp finns det 2 st ställbara fötter i framkant på detta. Det finns ytterligare 2 st ställbara fötter i gaveln på förvaringsskåpet. Ställ in fötterna så enheten hamnar i våg. Utgå från de fasta fötterna på kylskåpets baksida.

Spisbänk

Spisbänken monteras på underskåp med hjälp av hålen som finns på undersidan av enheten. Borra ej i skyddskåpan som täcker undersidan av kokplattorna. Tänk på att undersidan av spisenheten blir varm. Se därför till att det finns ett tak på underskåpet som hindrar material som förvaras i skåpet att komma i kontakt med undersidan av spisen. Enheten har 1 st anslutningssladd med jordad stickpropp.

VA-anslutning

Enheterna levereras med ventiler och vattenlås med flexibel slang. Diskbänken är försedd med armaturhål, ∅35 mm.

OBS!

Enheterna får absolut ej inmonteras i skåp. Diskbänken är i de flesta fall försedd med en skyddsfolie av plast. Den måste avlägsnas innan enheten tas i bruk. Miniköken med kylskåp har 2 st anslutningssladdar (spis+kylskåp) med jordade stickproppar.

Användning

Timer

Av säkerhetsskäl är enheten som standard utrustad med timer. Plattorna stängs av efter inställd tid. Timern måste vridas upp för att kokplattorna skall bli användbara. Vrid alltid upp timern på max och sedan tillbaka till önskad tid. Kom ihåg att ställa vreden till kokplattor och timer på 0 efter användandet.

Miniköket får inte användas med extern timer eller separat fjärrkontroll.

Kokplattor

Kokplattorna regleras med en 7-läges strömställare, 6 effektlägen och 0-läge. Använd endast kärl med helt plan botten och med en diameter som passar respektive platta.

Kylskåp

Se bruksanvisning som medföljer kylskåpet.

Underhåll

Diskbänken

För att diskbänken, tillverkad av rostfritt stål EN1.4301 (SS 2333), skall behålla sin finish så länge som möjligt rekommenderas regelbunden rengöring.

• Torka av diskbänken efter användandet. Använd fuktig trasa med lite diskmedel och skölj noga med rent vatten.

• Låt inte vatten eller andra vätskor torka in eftersom det då kan bli fläckar på ytan.

• Även om rostfritt stål tål hård behandling kan vassa föremål lätt repa materialet.

• Använd aldrig skurpulver eller stålull för att rengöra ytan. Förutom repor kan även rostangrepp bildas.
• Undvik att klorlösningar kommer i kontakt med diskbänken.
• Silverpolish kan lämna fläckar som inte kan tas bort.
• Matvaror som innehåller syror eller andra ämnen som kan angripa rostfritt stål måste snabbt torkas bort (t.ex. juicer, salt, senap, majonnäs).
• Placera inte heta kärl direkt på den rostfria toppen. Använd grytunderlägg eller placera på kokplattorna.

Skulle fläckar bli kvar trots regelbunden rengöring kan det bero på starka rengöringskemikalier eller rester från vätskor som använts vid matlagning. Svåra fläckar kan avlägsnas med hjälp av speciella polermedel för rostfritt stål. Vi rekommenderar användning av Intra Shining Kit. Polering med kritpulver på en mjuk trasa kan göra matta partier blanka igen.

Kokplattor

Använd härför avsedda, på marknaden förekommande, medel till rengöring.

Kylskåp

Se bruksanvisning som medföljer kylskåpet.

Driftsproblem

Kokplattorna fungerar inte

Är miniköket inkopplat korrekt? (2 stick-proppar, en för kokplattor och en för kylskåp).

Kontrollera säkringen i el-centralen samt att både timer och kokplattsvred är pådraget.

Kylskåp

Är miniköket inkopplat korrekt? (2 stick-proppar, en för kokplattor och en för kylskåp). Se bruksanvisningen som medföljer kylskåpet.

Om inget av ovanstående hjälper skall serviceman tillkallas.

Service

Service och reservdelar kan erhållas genom våra återförsäljare.

Uppge alltid typbeteckning vid kontakter med serviceverkstad.

Kylskåpet kan bortmonteras utan att hela miniköket behöver dras fram. Se separat bild i slutet på detta häfte.

Tekniska data minikök

Minikök enligt nedanstående tekniska data
Underskåp 1 st plåtskåp
Kylskåp Nettovolym: 102 L **** Energiklass: F	Kylmedia: R600a/21g
Mått Höjd: 900 mm	Djup: 610 mmBredd: 1000-1200 mm beroende på modell

Tekniska data spisbänk

Anslutning el 230V 50Hz 10A. Stickpropp med skyddsjord.
Kokplattor(1 eller 2 st förekommer)	∅145; effekt 1000 W∅180; effekt 1200 W
Effekt 1000–2200 W
Timer (tidur) < 60 min
Reglering 7-läges strömställare
Mått Djup: 610 mm	Bredd: 1000-1200 mm beroende på modell
CE	Enheten uppfyller följande standarder:EN60335-1:94 och EN60335-2-6:99 enligtlågspänningsdirektiven 73/23/EEC och 93/68/EEC.EN55014-1, EN61000-3-2 och EN61000-3-3 enligtdirektiven om elektromagnetisk kompatibilitet89/336/EEC, 92/31/EEC och 93/68/EEC.

Återvinning

En stor del av materialet i miniköket kan återvinnas. Skrota det enligt bestämmelserna om avfallshantering som gäller i ditt land. Innan du skrotar kokplattorna, skär av elsladden så att de blir obrukbara.

Demontering av spisbänk

Tag bort skruven (1) och dra bak spisbänken för att kunna lyfta upp den.

Ta bort de fem skruvarna (2) och dra fram kylskåpet.

Tag bort de två skruvarna (3) och flytta plåten (4).

Tag bort de två skruvarna (5) och vinkeljärnet (6) till den nya kylen.

Ta bort de fem skruvarna (7) och dra fram sidoplåten (8).

Tag bort de tre skruvarna (9) och flytta dom till samma position för den nya kylen enligt mallen.

Demontera de två bakre fötterna samt de två ställbara främre fötterna och flytta dem till den nya kylen.
