BRUKSANVISNING GTNE 27E240 MG GRUNDIG

1. Läs den här bruksanvisningen först! 3

2. Viktiga instruktioner för säkerhet och miljö .... 4

2.1 Allmän säkerhet 4
2.1 1. Elsäkerhet....5
2.1 2. Produktsäkerhet......6
2.2. Montering på tvättmaskin .7
2.3 Avsedd användning......8
2.4 Barnsäkerhet......8
2.5 I enlighet med WEEE-bestämmelser och avyttring av avfallsprodukter ......9
2.6 I enlighet med RoHS-direktivet:....9
2.7 Paketinformation......9
2.8 Teknisk specifikation......10
3.1 Paketinnehåll......11
4.1 Lämplig installationsplats 12
4.2 Ta bort transportsäkerhetsmonteringen 12
4.3 Installation under bänkskiva....13
4.4 Anslutning till avloppet ....13
4.5 Justera fötter 14
4.6 Elanslutning....14
4.7 Transport av torken ...... 14
4.8 Ljudvarningar .....14
4.9 Byta belysningen ..... 14

3. Din tork.... 11

4. Installation 12

5. Förberedelse 15

5.1 Tvätt som passar att torka i torken 15
5.2 Tvätt som inte passar att torka i torken....15
5.3 Förberedelse av tvätt, för torkning 15
5.4 Saker man kan göra för energibesparing.... 15

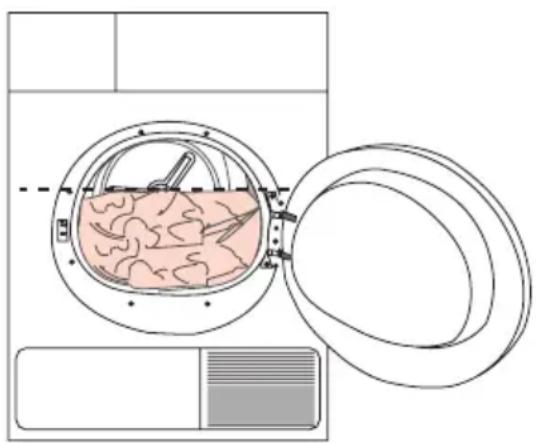

5.5 Rätt lastkapacitet ......16

6. Programval och maskinanvändning ...... 17

6.1 Kontrollpanel....17
6.2 Förberedelse av maskinen18
6.3 Programval 18
6.4 Huvudprogram....18
6.5 Ytterligare program ..... 18
6.6 Programval och konsumtionstabell ......20
6.7 Extrafunktioner......21
6.8 Varningslampor 21
6.9 Starta programmet......22
6.10 Barnspärr 22
6.11 Byta program efter att maskinen har startat ..... 22
6.12 Avbryta ett program......23
6.13 Programslut....23
7.1 Rengöring av luddfilter/ luckans inre yta....24
7.2 Rengör sensorn 25
7.3 Töm vattentanken 25

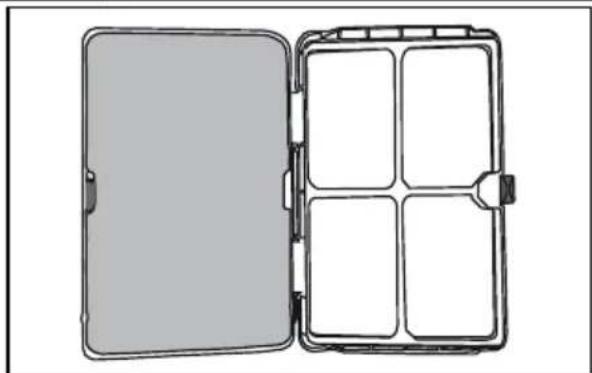

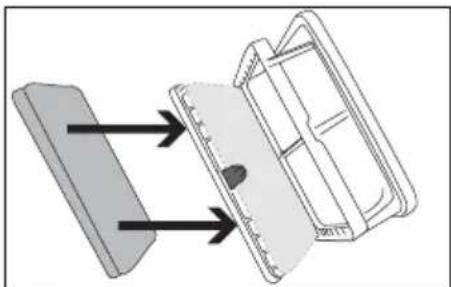

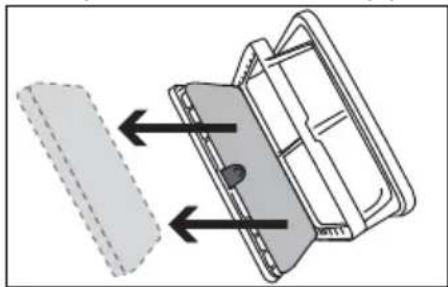

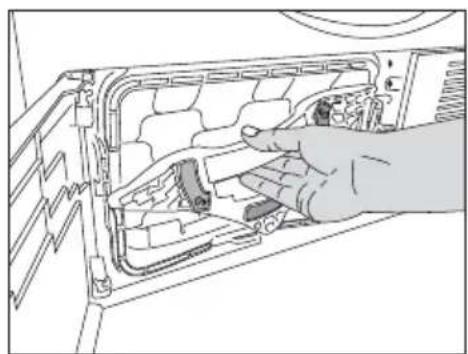

7.4 Rengöring av filterlådan...26

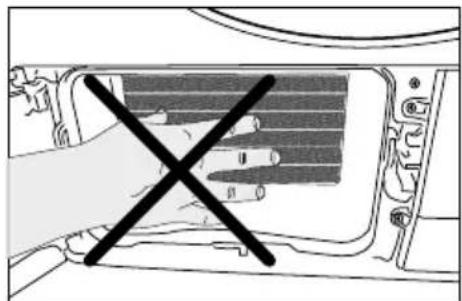

7.5 Rengöring av förångaren . 27

7. Underhåll och rengöring .. 24

8. Felsökning 28

1. Läs den här bruksanvisningen först!

Bästa kund,

Tack för att du har valt en produkt från Grundig. Vi hoppas att den här högkvalitativa produkten ska erbjuda resultat över förväntan. Därför rekommenderar vi att du läser igenom den här bruksanvisningen och medföljande dokument noggrant innan du använder produkten och att du behåller dem för framtida referens. Om du överlåter produkten till någon annan ska du även överlämna bruksanvisningen. Observera alla detaljer och varningar som anges i bruksanvisningen och följ instruktionerna som ges häri.

Glöm inte att den här bruksanvisningen även gäller för flera andra modeller. Skillnaderna mellan modeller kommer att identifieras i bruksanvisningen.

Läs instruktionerna.

Förklaring av symboler

I den här bruksanvisningen används följande symboler:

	Viktig information eller råd om användning.
	Varning för farliga situationer med hänsyn till liv och egendom.
	Varning för elektrisk stöt.
	Varning för heta ytor.
	Varning för brandrisk.

Förpackningen till produkten är i återvinningsbart material enligt vår nationella miljölagstiftning.

Kasta inte förpackningsmaterialen med hushållsavfallet utan lämna in dem till en återvinningsstation som anvisas av de lokala myndigheterna.

2. Viktiga instruktioner för säkerhet och miljö

Den här delen innehåller säkerhetsinstruktioner som hjälper till att skydda ifrån perso nskador och egendomsskador. Underlåtelse att följa dessa instruktioner kommer att häva alla garantier.

2.1 Allmän säkerhet

• Torken kan användas av barn och över 8 års ålder, samt av personer som har fysisk och sensorisk eller mental nedsättning eller saknar erfarenhet och kunskap, under förutsättning att de är under övervakning eller utbildade i hur man säkert använder produkten och de risker som den medför. Barn ska inte leka med produkten. Rengörings och underhållsarbete ska inte utföras av barn såvida de inte är under övervakning av någon.
• Barn som är yngre än 3 år, bör hållas borta om de inte konstant övervakas.
• Justerbara fötter för inte tas bort. Spalten mellan torken och golvet får inte minskas med material så som mattor, trä eller tejp. Det medför problem med torken.
• Utför alltid installations och reparationsförfaranden av godkänd serviceverkstad. Tillverkaren ska inte hållas ansvarig för skador som kan uppkomma genom förfaranden som utförs av icke auktoriserade personer.
• Tvätta aldrig torken genom att spola vatten på den! Det förekommer risk för elchock!

2.1.1 Elsäkerhet

Elsäkerhetsinstruktioner ska följas medan elanslutningar görs vid installationen.

Apparaten får inte strömföras via en extern kopplingsanordning, såsom en timer, eller vara ansluten till en krets som regelbundet slås på och stängs av av en anordning.

• Anslut torken till ett jordat uttag som skyddas av en säkring med, ett på märkplattan, angivet värde. Jordningsinstallationen ska utföras av en utbildad elektriker. Vårt företag ska inte hållas ansvariga för några skador som kan uppkomma när torken används utan jordning i enlighet med de lokala bestämmelserna.
• Volttal och tillåtet säkringsskydd anges på märkplattan.
• Den angivna spänningen måste vara samma som i din huvudsström.
• Koppla ur torken när den inte används.
• Koppla ut torken ifrån huvudströmmen vid instalaltion, underhåll, rengöring och reparationsarbete.
• Vidrör inte kontakten med våta händer! Koppla aldrig ur genom att dra kabeln, håll alltid i kontakten när du drar ut kabeln.
• Använd inte förlängningskablar, hubbar eller adaptorer för att ansluta torken till strömkällan, detta är för att minska risken för brand och elchock.
• Strömkabelm måste vara inom räckhåll efter installationen.

Skadade huvudkablar ska bytas ut och man ska underrätta en serviceverkstad om bytet.

Om torken är defekt får den inte användas såvida den inte är repareras av en godkänd serviceverkstad! Det förekommer risk för elchock!

2.1.2 Produktsäkerhet

Se till att luftintaget på torktumlaren är öppet och är välventilerat.

Produkten innehåller kylmedlet R290.

R290 är ett miljövänligt, men brandfarligt kylmedel.

Håll produkten borta från potentiella värmekällor som kan orsaka det att antända..

Saker att ta hänsyn till av brandriskskäl:

Nedan angivna tvätt eller förmål får inte torkas i torken med hänsyn till brandrisken.

• Otvättade kläder
• Plagg som är nedsmutsade med olja, aceton, alkohol, bränsleolja, kerosen, smutsborttagare, terpentin, paraffin, eller paraffinborttagare, dessa måste tvättas i varmt vatten med mycket rengöringsmedel innan de ska torkas i torken.

Särskilt av den här anledningen måste ovanstående smutsfläckar tvättas mycket noga, för att göra detta, använd mycket rengöringsmedel och välj en hög tvättemperatur.

Nédanstående specificerad tvätt eller platt får inte torkas i torken på grund av brandrisken:

• Saker eller kuddar med skumbumme (latexgummi), duschdrapperier, vattenresistenta textilier samt material med gummiförstärkning och gummidynor.
• Kläder rengjorda med idustriella kemikalier.

Saker såsom tändare, tändstickor, mynt, metalldelar, nälar m.m. kan slada trumman eller leda till funktionsproblem.

Kontrollera därför alla tvätt som du kommer lasta i din tork.

Stoppa aldrig i din tork innan programmet är slutfört. Om du måste göra detta, ta bort all tvätt snabbt och lägg dem på ytor för att minska hettan.

Kläder som inte är helt torkade kan självantända och kan t.o.m. antända efter att torkningen avslutats.

- Du måste ha nog med ventilation för att förhindra att gaser kommer ut ifrån enheter som körs på andra bränslen inklusive öppna flammor som kan finnas i rummet och ge en antändande effekt.

Underkläder som innehåller metallförstärkning får inte torkas i torken. Torken kan skadas om metallförstärkningen lossnar eller går söndet under torkningen.

Använd mjukmedel och liknande produkter i enlighet med tillverkarens instruktioner.

Rengör alltid luddfiltret innen eller efter varje last. Kör aldrig torken utan att luddfiltret är installerat.

• Försök inte reparera torken själv. Utför inte något reparationsarbete eller reservdelsbytab på produkten, även om du vet eller har möjligheten att utföra ingreppet, med undantag för när det tydligt anges i bruksanvisningen eller i servicemanualen. Annars försätter du ditt eget och andras liv i fara.
• Det får inte finnas låstbara, glid- eller upphängda dörrar som kan blockera luckans dörr där du installerar torken.
• Installera din tork på platser som är passande för hemanvändande. (Badrum, inglasad balkong, garage m.m.)
• Kontrollera att inte husdjur kliver in i torken. Kontrollera insidan av torken innan den används.
• Luta dig inte på luckan torken när den är öppen, den kan då trilla ur.
• Luddet får inte ansamla sig i torken

2.2 Montering på tvättmaskin

- En enhet för att fästa de två maskinerna måste användas när du installerar torken på en tvättmaskin. Enheten som sammanför de två maskinerna måste vara godkänd av en serviceverkstad.

- Totalvikten för tvättmaskinen och torken - med full last- när de placeras på varandra, blir cirka 180 kg. Placera produkten på ett plant golv som har tillräcklig bärkrkaft!

Tvättmaskinen får inte placeras på torken. Var noga med ovanstående varningar vid installation på din tvättmaskin.

Installationstabell för tvättmaskin och tork
Torkens djup	Tvättmaskinens djup
	62 cm	60 cm	54 cm	< 50 cm
54 cm Kan installeras Kan inte installeras
60 cm Kan installeras Kan inte installeras

2.3 Avsedd användning

• Torken har utformats för hemmabruk. Den är inte lämplig till kommersiellt bruk och får inte användas utanför sitt avsedda användningsområde.
• Använd torken, endast att torka tvätt som är utmärkt för torkning.
• Tillverkaren avsäger sig allt ansvar ifrån fel som härstammar ifrån felaktigt användande eller felaktig transport.
• Tjänstelivet för den tork du köpt är 10 år. Under den här perioden kommer reservdelar att finnas tillgängliga för att använda torken ordentligt.

2.4 Barnsäkerhet

• Paketeringsmaterial är farliga för barn. Förvara paketeringsmaterialet på en plats oåtkomlig för barn.
• Elprodukter är farliga för barn. Låt inte barn vara i närheten av produkten när den är igång. Låt dem inte greja med torken. Använd barnspärren för att förhindra barn ifrån att greja med torken.

Barnspärren finns på kontrollpanelen.

- Håll luckan stängd när torken inte används.

2.5 I enlighet med WEEE-bestämmelser och avyttring av avfallsprodukter

Den här produkten gäller under EU WEEE-direktivet (2012/19/EU). Den här produkten är försedd med en klassificeringssymbol för avfallshantering av elektriskt och elektroniskt material (WEEE).

Denna produkt är tillverkad med delar av hög kvalitet samt material som kan återanvändas och återvinnas. Produkten får inte slängas i hushållssoporna eller i annat avfall vid livsslut. Ta den till en återvinningsstation för elektrisk och elektronisk utrustning. Kontakta din kommun för mer information om närmaste återvinningsstation.

R290 är ett brandfarligt kylmedel. Se därför till att systemet och rören inte skadas under drift och hantering.

Håll produkten borta från potentiella värmekällor som kan orsaka det att antända vid skador.

Släng inte produkten genom att elda upp den.

2.6 I enlighet med RoHS-direktivet:

Produkten du har köpt gäller under EU RoHS-direktivet (2011/65/EU). Den innehåller inga av de farliga eller förbjudna material som anges i direktiven.

2.7 Paketinformation

Produktens förpackningsmateiral tillverkas av återvunnet material, i enlighet med våra nationella miljöbestämmelser. Avyttra inte paketeringsmaterialet tillsammans med hushållsavfall eller andra sopor. Ta dem till återvinningen för paketeringsmaterial som utsetts av de lokala myndigheterna.

2.8 Teknisk specifikation

SV

Höjd (justerbar) 84,6 cm / 86,6 cm*
Bredd 59,7 cm
Djup 57,8 cm
Kapacitet (max) 7 kg**
Nettovikt (± 4 kg) 44 kg
Spänning	Se etikett***Ingång
Modellkod

* Min.-höjd: Höjd med justerbara ben infällda.
Max.-höjd: Höjd med justerbara ben helt utfällda.
** Tvättens torkvikt innan tvätt.
*** Märkskylten återfinns bakom luckan.

	Tekniska specifikationen för torken kanspecificeras utan vidare förvarning, för att förbättra produktens kvalité.
	Siffrorna i den här manualen är schematiska och kanske inte är helt överrensstämmande.
	Värden som anges på skyltarna på torken eller i annan publicerad dokumentation som medföljer torken är framtagna i laboratorium och i enlighet med gällande standarder. Beroende på drifts- och miljövillkor för torken kan värdena variera.

3. Din tork

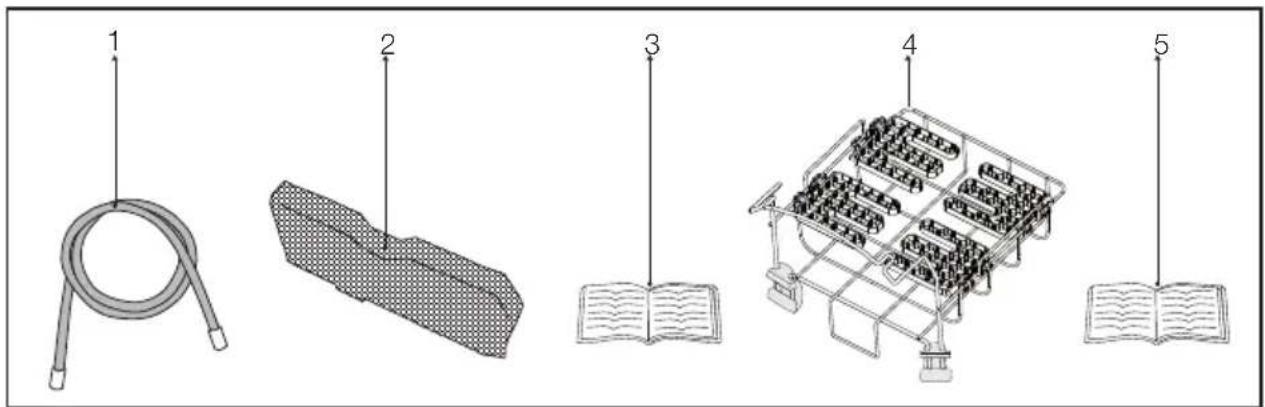

3.1 Paketinnehåll

1. Dräneringsrör för vatten*
2. Extrafilter till lådan*
3. Användarmanual
4. Torkkorg*
5. Torkkorg, användarmanual*

*Dessa medföljer din maskin, beroende på vilken modell du har.

4. Installation

Innan du ringer närmaste serviceverkstad för installation av torken, säkerställ att den elektriska installationen och vattenutloppet är lämpligt i enlighet med användarmanualen. Om dessa inte är passande, kontakta en utbildad elektriker och tekniker för att utföra nödvändigt arbete.

Förberedelser för installation av torkens plats likväl som elektricitet och avloppsvatten är kundens ansvar.

Innan installationen ska du visuellt kontrollera torken så den inte har några defekter. Om torken är skadad, installera den inte. Skadade produkter kan vara en säkerhetsrisk.

Låt torken stå i 12 timmar innan du börjar använda den.

4.1 Lämplig installationsplats

• Installera torken på en stabil och plan yta.
• Torken är tung. Flytta inte på den själv.
• Använd din tork i ett välventilerat, dammfritt utrymme.
• Luftspalten mellan torken och ytan ska inte minskas av material såsom mattor, trä eller tejp.
• Täck inte för ventilationsgallret på torken.

• Det får inte finnas låsbara, glid- eller gångjärnsluckor som kan blockera öppningen för luckan, där du installerar din tork.

• När torken är installerad ska den stå på samma plats som den anslutits. Vid installation av torken, kontrollera att dess bakre vägg inte vidrör något (kran, uttag m.m.).

• Placera torken minst 1 cm ifrån kanterna till andra möbler.
• Din tork kan användas i temperaturer mellan +5 °C oc +35 °C. Om miljön faller utanför den ramen kommer torkens prestanda att påverkas negativt och den kan skadas.
• Den bakre ytan ska placeras mot en vägg.

Placera inte torken på strömkabeln.

\*Ignorera följande varning om din produkts system inte innehåller R290

Torktumlaren innehåller kylmedlet R290.*

R290 är ett miljövänligt, men brandfarligt kylmedel.*

Se till att luftintaget på torktumlaren är öppet och är välventilerat.*

Håll potentiella lågor borta från torktumlaren.*

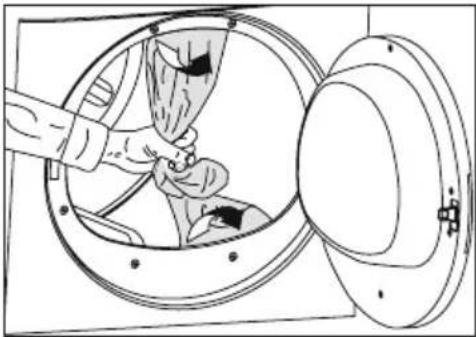

4.2 Ta bort transportsäkerhetsmonteringen

Ta bort portsäkerhetsmonteringen innan du använder torken för första gången

• Öppna luckan.
• Det finns en nylonpåse inne i trumman som innehåller en bit

skumgummi. Håll den ifrån sin del, markerad med XX XX.

- Dra nylonen mot dig och ta bort transportsäkerhetsmonteringen.

Kontrollera attinga delar av portsäkerhetsmonteringen är kvar i trumman.

4.3 Installation under bänkskiva

- Den här produkten kan installeras under en bänk om bänkhöjden är tillräcklig.

OBSERVERA: Vid användning under en bänkskiva får torktumlaren aldrig användas utan bänkinstallationsdelen.

Torktumlardjup	60 cm 54 cm
Lagernummer för installation under bänkskiva	2979700200	2973600200

- Lämna ett mellanrum på minst 3 cm runt sidorna och bakre väggen på produkten när du installerar den under en bänk eller i ett skåp.

4.4 Anslutning till avloppet

I produkter som är utrustade med kondensatorenhet, samlas vattnet i tanken under torkprocessen. Du ska tömma samlat vatten efter varje torkcykel.

Du kan direkt tömma samlat vatten via avloppslangen som kommer med produkten, istället för att regelbundet tömma vattnet som samlats i tanken.

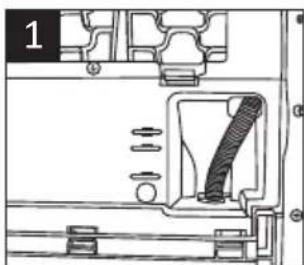

1-2 Dra slangen bakom torken för hand, för att koppla bort den ifrån där den anslutits. Använd inte verktyg för att ta bort slangen.
3 Anslut änden av utloppsslangen som kommer med torken, till anslutningspunkten du tog bort slangen ifrån i föregående steg.
4 Anslut den andra änden av utloppsslangen direkt i avloppet eller till vasken.

	Slanganslutningen ska utföras på ett säkert sätt. Ditt utlopp kan kan svämma över om slangen lossnar ifrån sin käpa när vattnet töms.
	Vattenslangen ska fästas på en höjd av 80 cm, max.
	Kontrollera att vattenslangen inte trampas på och att den inte är vikt mellan utloppet och maskinen.

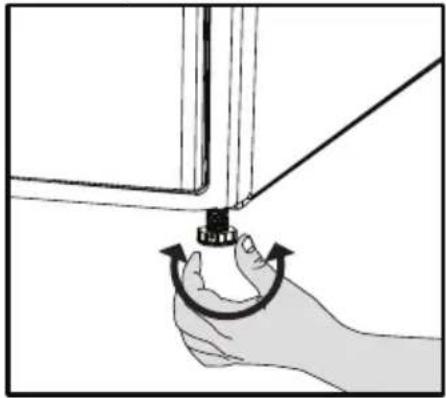

4.5 Justera fötter

• För att säkerställa att torken körs tystare och vibrationsfritt måste fötterna justeras och balanseras. Balansera maskinen genom att justera fötterna.
• Vrid på fötterna åt vänster eller höger till torken står helt jämt och stadigt.

Skruva aldrig bort de justerbara fötterna ifrån sina käpor.

4.6 Elanslutning

För särskilda instruktioner om elanslutningens krav under installationen (se 2.1.1 Elsäkerhet)

Töm den på allt vatten som finns i torken.

Om direkt utloppstömning har gjorts ska du ta bort slanganslutningen.

Vi rekommenderar att du bär torken i upprätt position. Om det inte är möjligt att bära maskinen i upprätt position rekommenderas att bära den med lutning mot höger sida, sett framifrån.

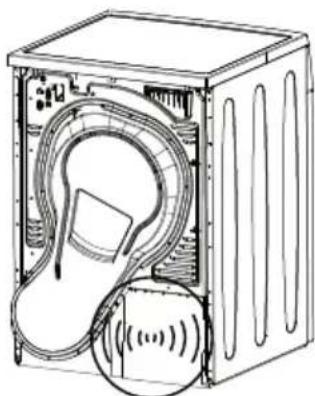

4.8 Ljudvarningar

Det är normalt att höra metalliska ljud ifrån kompressorn ibland under drift.

Vattensamling under driften pumpas till vattentanken. Det är normalt att höra pumpljud under den här processen.

Om en belysningslampa används i din torktumlare För att byta lampan/LED:n som används för upplysningen I din torktumlare, ring din serviceverkstad. Lampan(orna) som används i den här applikationen passar inte för hushållsbelysning i rum. Den avsedda användningen för lampan är att hjälpa till vid in och uttag av tvätt i torktumlaren. Lamporna i den här utrustningen måste tåla extrema miljöer så som vibrationer och temperaturer över 50 °C.

5. Förberedelse

5.1 Tvätt som passar att torka i torken

- Lyd alltid instruktionerna som anges på plaggets tvättråd. Torka endast tvätt som har en märkning om att de är passande för torkning i torktumlare och kontrollera att du väljer ett passande program.

TVÄTTSYMBOLER
	Torksymboler	Lämplig för torktumling	Strykfri	[YSXY]Fintvätt	Torka inte i torktumlare	Torka inte	Ej kemtvätt

Torkningsinställningar

I valfri temperatur

I hög temperatur

I medeltemperatur

I låg temperatur

Utan värme

Hängtorkning

Liggtorkning

Hängvåstorkning

Lägg i skuggan för att torka

Kerntvätt

	Stryktvätt
	Torka eller ånga	Strykning i hög temperatur	Strykning i medelhög temperatur	Strykning i låg temperatur	Styk ej	Strykning utan ånga
	Maxtemperatur	200 °C 150	°C 110	°C

5.2 Tvätt som inte passar att torka i torken

Fint broderade tyger, ull, silke, fina och värdefulla tyger, lufttäta föremål, tyllgardiner m.m. passar inte för maskintorkning.

5.3 Förberedelse av tvätt, för torkning

• Tvätten kan trasslas in i varandra efter tvätten. Separera de tvättade plaggen innan du placerar dem i torken.
• Torka plagg som har metalltillbehör så som dragkedjor, ut och in.
• Fäst dragkedjor, krokar och spännen och knappar.

5.4 Saker man kan göra för energibesparing

Följande information kommer hjälpa dig att använda torken på ett ekologiskt och energieffektivt sätt.

• Centrifugera din tvätt på högsta varvtal när du tvättar den. Då blir torktiden kortare och energikonsumtionen minskar.
• Sortera tvätten i typ och tjocklek. Torka samma sorts tvätt tillsammans. Tunna kökshandukar och dukar torkar snabbare än tjocka badrumshandukar.

• Följ instruktionerna i användarmanualen för programvalet.

• Öppna inte luckan på maskinen vid torkning, om det inte är nödvändigt. Om du verkligen måste öppna luckan, ha den inte öppen länge.

• Lägg inte till våt tvätt medan torken används.
• Rengör luddfiltret innan eller efter varje torkcykel.
• Rengör filtret med jämna mellanrum när det finns synlig luftsamling på det eller när symbolen lyser, om det finns en varningssymbol « ➞ för filterfacksrengöring.
• Ventilera rummet där torken är placerad, viktigt särskilt vid torkning.

5.5 Rätt lastkapacitet

Följ instruktionerna i tabellen för "programval och konsumtion". Lasta inte in mer än kapacitetsvärdena som anges i tabellen.

Det rekommenderas inte att lasta torken med tvätt som överstiger den anvisade nivån. Torkprestandan kommer att försämras när maskinen är överbelastad. Och, torken och tvätten kan skadas.

Följande vikter ges som exempel.

Tvätt	Ungefärliga vikter (g)*
Bomullsöverkast (dubbelt)	1500
Bomullsöverkast (enkelt)	1000
Lakan (dubbelt) 500
Lakan (enkelt) 350
Stora dukar	700
Små dukar 250
Servetter	100
Badhanddukar 700
Handdukar 350
Blusar 150
Bomulltröjor 300
Tröjor 250
Bomullsklänningar	500
Klänningar	350
Jeans 700
Näsdukar (10 stk)	100
T-tröjor	125

*Vikt på torr tvätt innan tvättning.

6. Programval och maskinanvändning

6.1 Kontrollpanel

213456 12 8 7

1. På-/av-/avbryt-knapp
2. Programknapp
3. Indikator för programnummer
4. Barnspärrsknapp/ ljudvarningsnivå-knapp
5. Indikator för återstående tid
6. LED-lampa för förskjuten inställning
7. Start/vilo-knapp
8. Knapp för val av tidsförsening

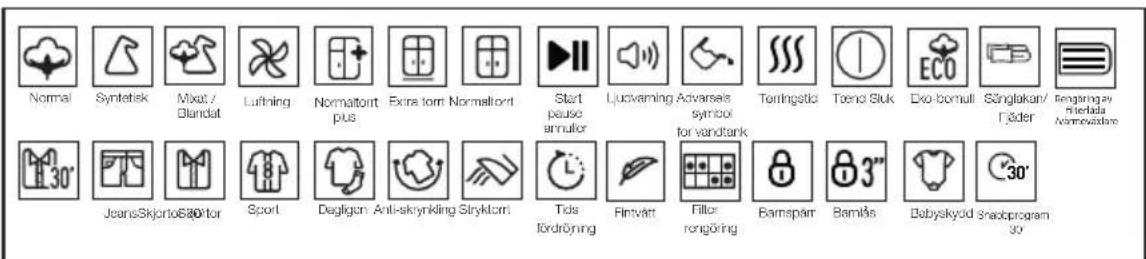

Normal Syntetisk Mixat / Dlandat Luftning Normaltort pus Extra torr Normaltort Start pause armullor Ljudvaming Advarsals symbol for vandtark Torringsdic Trend Sluk Eco-bomull Sänglakan/ Fjörder Tengering av friedada Aeremwadne JeansSkjorto6&0tor Sport Degligon Anti-skrynkling Stryktorn Tids fördröning Flintvårt Filter rongöring Barnspårn Bamlås Dabyskyold Snobprogram 30°

6.2 Förberedelse av maskinen

1. Anslut maskinen
2. Placera tvätten i maskinen.
3. Tryck på på-av-avbryt-knappen i 1 sekund.
4. När din maskin startar första gången startar den med (bomull-skåpstorrt) programmet.

Inryckning av på-/av-/avbryt-knappen innebär inte att programmet har startat. Tryck på Start / Paus-knappen för att starta programmet.

6.3 Programval

1. Avgör passande program ifrån tabellen nedan där torknivåerna presenteras.

2. Använd knappen Programval för att välja programmet du önskar.

Extra torrt	Det är endast bomullskläder som torkas i normaltemperatur. Tjock tvätt, i flera lager (handdukar, lakan, jeans m.m.) torkas så att de kan placeras i garderoen utan att strykas.
Normal torrt	Normaltvätt (bordsdukar, underkläder m.m.) torkas så de kan placeras i garderoben utan att strykas.
Stryktorrt	Normal tvätt (skjortor, klänningar m.m.) torkas för att sedan strykas.

För mer programinformation, se „Programval och konsumtionstabell“.

6.4 Huvudprogram

Följande program finns beroende på textilens typ.

- Bomull (Normal)

Torka tålig tvätt med det här programmet. Det torkar i normaltemperatur. Det rekommenderas för din bomullstvätt (lakan, täcken, handduk, badrock m.m.)

- Syntet

Torka känslig tvätt med det här programmet. Det rekommenderas för din syntetiska tvätt.

6.5 Ytterligare program

Följande extraprogram finns tillgängliga i maskinen för särskilda förhållanden.

Ytterligare program kan skilja beroende på maskinens funktioner.

- Mixat / Blandat

Används för att torka syntetiska- och bomullskläder som inte fäller färg.

För att få bättre resultat med maskinens torkprogram måste din tvätt tvättas med lämpligt program i din tvättmaskin, samt centrifugeras med rekommenderad centrifugvarvtal.

- Skjortor

Torkar skjortor mer fint och skapar därför inte lika mycket rynkor för enkel strykning.

Skjortan kan vara lite fuktig i slutet av programmet. Det rekommenderas att du inte lämnar skjortorna i torkmaskinen.

- Jeans

Använd för att torka jeanskläder som centrifugerats i maskinen.

- Sport

Använd för att tvätta kläder av syntetiska material, bomull eller mixat tyg.

• Daglig

Programmet som används för daglig torkning av bomulls- och syntetiska kläder.

- Skjortor 30

Använd det här programmet för att göra 2 skjortor redo för strykning på 30 minuter.

- Fintvätt

Du kan torka dina delikata plagg som passar för torkning eller tvätt som rekommenderas handtvätt (silkesblusar, tunna underkläder m.m.) i låga temperaturer.

Det rekommenderas att torka dina fina kläder i tvättpåse för att förhindra rynkor och skada. När programmet avslutas tar du genast ut tvätten ur maskinen direkt och hänger dem för att förhindra rynkor.

- Luftning

Ventileras i 10 minuter utan att blåsa varmluft. Du kan ventilera bomulls- och linnekläder som inte öppnats under en lång tid, för att ta bort deras dofter.

- Timer-program

Du kan välja tidsprogrammen 30 min och 45 minuter för att uppnå den önskvärda sluttorknivån på låg temperatur.

I det här programmet torkar maskinen så länge den är inställd, oavsett torknivå.

6.6 Programval och konsumtionstabell

SV
Program		Vikt (kg)	Centrifugeringshastighet i tvättmaskin (rpm)	Ungefärlig återstående fuktnivå	Torktid (minuter)
Bomull (Normal)
	Extra torrt 7 1000 % 60	185
	Normaltorrt 7 1000 %	60 174
	Stryktorrt 7 1000 % 60	140
Skjortor		1,5 1200 % 60 60
Jeans		4 1200 % 50 150
Daglig		4 1200 % 50 110
Sport		4 1000 % 60 135
Mixat / Blandat		4 1000 % 60 110
Skjortor 30		0,5 1200 % 60 30
Fintvätt		2 600 % 40 70
Syntet
	Normaltorrt 3.5 800 %	40 70
	Stryktorrt 3.5 800 % 40	60
Värden för energiförbrukning
Program		Vikt (kg)	Centrifugeringshastighet i tvättmaskin (rpm)	Ungefärlig återstående fuktnivå	Energiförbrukning kWh
Bomull linne Klart för användning*		7 1000 % 60 1,94
Bomull Klart för strykning		7 1000 % 60	1,8
Strykfri syntet		3,5 800 % 40	0,8

Normaltorrt bomullsprogram" används vid full belastning och delvis last är det standardprogram för vilket informaitonen på lappen och specifikationen relaterar, det är det här programmet som passar för att torka normalvåt bomullstvätt och som är det mest effektiva programmet gällande energiförbrukning för bomull.

* : Energietikett, standardprogram (EN 61121:2012) "Alla filter måste rensas före testserien." Alla värden i tabellen är identifierade i enlighet med standarden EN 61121:2012. Konsumtionsvärdena kan variera ifrån värdena i tabellen, beroende på tvätt sort, centrifugering, omgivande villkor och förändringar i spänning.

6.7 Extrafunktioner

Ljudvarning

Maskinen ger ifrån sig en ljudsignal när programmet är klart. För att justera ljudnivån använder du knappen Ljudvarningsnivå.

Du kan ställa in ljudnivån innan programmet startar, eller medan programmet är pågående.

6.8 Varningslampor

När programmet är klart kommer varningsindikatorn för rengöring av filer att startas.

Vattentank

När programmet är klart kommer varningsindikatorn för tömning av vattentanken att tändas..

Om vattentanken fylls medan programmet körs kommer varningsindikatorn att börja blinka och maskinen försätts i viloläge. I så fall, töm vattentanken och börja om programmet genom att trycka på start/paus-knappen. Varningslampan stängs av och programmet återgår.

Tidsförskjutning

Du kan försena sluttiden av programmet upp till 24 timmar med sluttidsfunktionen.

1. Öppna luckan och lägg i tvätten.
2. Välj torkprogram.
3. Tryck på knappen för val av tidsförskjutning och ställ in tiden. Lampan för tidsförskjutningen startar. (Om du håller knappen intryckt kommer tidsförskjutningen att växla).
4. Tryck på knappen Start /Vila. Förskjutningstiden börjar räknas ned.

Du kan lägga till eller ta bort tvätt under tidsförskjutningen. I slutet på fördröjningstiden stängs lampan för den fördröjda tiden av och torkningen startas

Byta tidsförskjutning under tiden

Om du vill förändra tiden för nedräkningen:

1. Tryck på på-av-/avbryt-knappen i 3 sekunder för att avbryta programmet. Starta maskinen igen och repetera stegen för tidsförskjutning till den tid du önskar.
2. När din maskin startar första gången startar den med (bomull-skåpstorrt) programmet.

Avbryta funktionen tidsförskjutning

Om du vill avbryta fördröjningsfunktionen och starta programmet direkt:

1. Tryck på på-av-avbryt-knappen i 3 sekunder för att avbryta programmet.
2. Tryck på På/av/avbryt-knappen för att starta tidigare valt program.

6.9 Starta programmet

Tryck på Start/Vila-knappen för att starta programmet.

Lamporna för start/vilaoch torkning startar för att visa att programmet har startats.

6.10 Barnspärr

Maskinen har en barnspärr som förhindrar maskinens programflöde ifrån att påverkas när knapparna trycks på under drift. När barnspärren är aktiv är alla knappar utom På/Av/Avbryt inaktiverade.

För att aktivera barnspärren, håll inne knapparna ljudvarning och barnspärr i mer än 3 sekunder.

Barnspärren måste avaktiveras för att kunna starta ett nytt program efter att det aktuella programmet är slut eller kunna integrera med programmet. För att avaktivera barnspärren, håll inne knapparna ljudvarning och barnspärr i mer än 3 sekunder.

När barnspärren är aktiverad kommer lampan för barnspärren att lysa.

Barnspärren avaktiveras nät maskinen stängs av och på igen, med hjälp av på/av/avbryt-knappen.

När barnspärren är aktiv:

Maskinen körs eller är i ett viloläge, men indikatorsymbolerna ändras inte vid byte av program med programvalsknappen.

6.11 Byta program efter att maskinen har startat

Du kan byta programmet som du valt att torka din tvätt i med ett annat program, efter att maskinen startat.

1. T. ex. för att välja programmet extra torrt istället för stryktorrt, stoppa programmet genom att trycka på start/vila-knappen i 1 sekund.
2. Välj programmet du önskar med hjälp av programvalsvredet.
3. Tryck på Start/Vila-knappen för att starta programmet.

Lägg till och ta bort kläder i viloläget

Om du vill lägga till eller ta bort tvätt efter att torkprogrammet startas:

1. Tryck på knappen Start/vila för att placera maskinen i ett vila-läge. Torkningen slutar.
2. Oppna luckan i Vila-läge och stäng dörren efter att du lagt till eller tagit ur tvätt.
3. Tryck på Start/Vila-knappen för att starta programmet.

	Tvätten som lagts till efter torkningen startade kan orsaka att torkade kläder blandas med den våta tvätten och att vätten blir fuktig efter programmet.
	Att lägga till eller ta bort tvätt under torkning går att göra så många gånger det behövs. Men den här processen skulle konstant avbryta torkdriften och orsaka att programtiden blir längre och tar mer energi. Det rekommenderas därför att lägga i all tvätt innan torkprogrammet har startat.
	Om ett nytt program vals genom att vrida på programvalsvredet medan maskinen är i viloläge kommer det nuvarande programmet avslutas och informationen för det nya programmet kommer att visas på skärmen.
	WARNING: Ha inte kontakt med de inre ytorna av trumman medan du lägger till eller tar ut tvätt under körande program. Trummans yta är varm.

6.12 Avbryta ett program

Om du vill avbryta programmet och avsluta torkningen av någon anledning, efter att maskinen startats, tryck på på/av/avbryt-knappen i 3 sekunder.

WARNING: Insidan av maskinen kommer vara mycket varm när du avslutar program under drift så kör ventilationsprogrammet så den kyls av.

6.13 Programslut

I slutet av programmet kommer varningslamporna för fiberfiltret och vattentanken att lysa och programskärmslampan lyser. Luckan kan öppnas och maskinen är redo för en andra omgång.

Tryck på knappen på/av/avbryt för att stänga av tumlaren.

Om tvätten inte tas bort efter att programmet är klart, kommer rynkförebyggande programmet att aktiveras i 2 timmar för att förhindra rynkor på tvätten. Programmet tumlar tvätten i 10-minutersintervall för att den inte ska skrynkla.

Rengör fiberfiltret efter varje rengöring. (Se, „fiberfilter och luckans inre ytor.“)

Töm vattentanken efter varje torkning. (Se. „Tömning av vattentanken“)

7 Underhåll och rengöring

Tjänstelivet på en produkt kan variera och vanligt förekommande problem kan undvikas genom regelbundna rengöringar.očistite spužvicu koja se nalazi u ladici filtra.

7.1 Rengöring av luddfilter/luckans inre yta

Ludd och fibrer släpps ifrån tvätten och hamnar in luften under torkcykeln, de samlas sedan upp i luddfiltret.

	Ludd och fibrer släpps ifrån tvätten och hamnar in luften under torkcykeln, de samlas sedan upp i luddfiltret.
	Rengör alltid luddfiltret och de intre ytorna på luckan efter varje torkomgång.
	Du kan rengöra luddfiltrets käpa med en dammsugare.

För att rengöra luddfiltret:

• Öppna luckan.

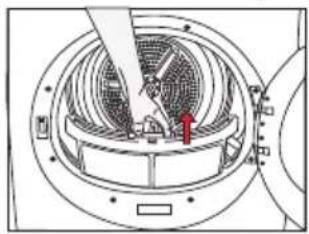

• Ta bort luddfiltret genom att dra det uppåt och öppna ludddfiltret.

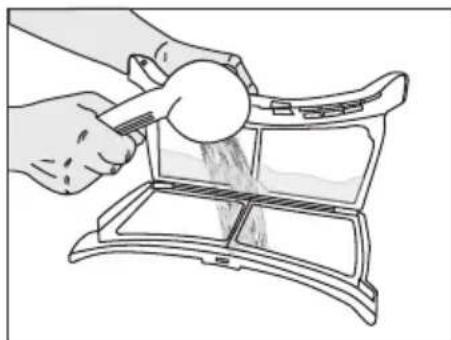

• Rengör ifrån ludd, fibrer och bomullstrådar, för hand eller med en mjuk trasa.
• Stäng luddfiltret och placera det åter i sin käpa.

- Ett lager kan byggas upp på filterporerna, som kan orsaka att filtret täpps till efter att man använt torken ett tag. Tvätta luddfiltret med varmt vatten för att ta bort lagret som byggts upp på luddfiltrets yta. Torka luddfiltret helt innan åter inför det.

- Rengör hela den inre ytan på luckan och luckans packning, med en mjuk trasa.

Det finns fuktighetssensorer i torken som läser av om tvätten är torr eller inte.

För att rengöra sensorer:

• Öppna torkens lucka.
• Låt maskinen svalna om den fortfarande är varm på grund av torkprocessen.

- Rengör metallytorna på sensorn med en mjuk trasa, fuktad med vinäger, och torka dem sedan.

	Rengör metallytorna på sensorerna 4 gånger om året.
	Använd inte metallverktyg när du rengör metallytor på sensorerna.
	Använd aldrig rengöringsmedel, rengöringsagenter eller liknande ämnen, för rengöring, på grund av brand och explosionsrisken!

7.3 Töm vattentanken

Fuktigheten på tvätten tas bort och kondenseras under torkningsprocessen, vatten som samlas i vattentanken. Töm vattentanken efter varje torkcykel.

Kondenserat vatten går inte att dricka!

Ta aldrig bort vattentanken när programmet körs!

Om du glömt att tömma vattentanken kommer maskinen sluta under den pågående torkcykeln, när vattentanken är full. Varningslampan för vattentanken kommer då att blinka. Om så är fallet, töm vattentanken och tryck på start/pausknappen för att fortsätta torkcykeln.

För attt tömma vattentanken:

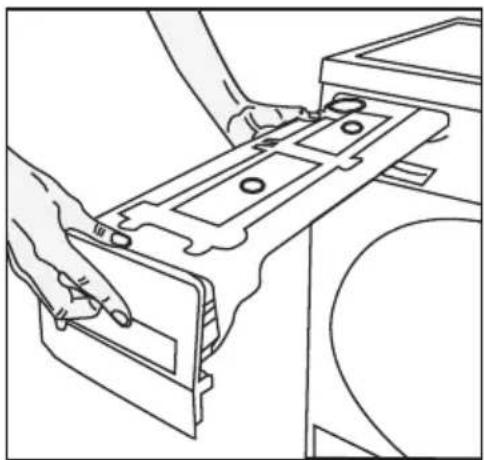

- Dra ut lådan och ta försiktigt bort vattentanken.

• Töm vattnet ifrån tanken.

• Om ludd har samlats i tratten till vattentanken, rengör det i rinnande vatten.
• Placera vattentanekn på dess säte.

Om utloppet för direktvatten används som ett alternativ behöver man inte tömma vattentanken.

Ludd och fibrer som inte kan fångas in av luddfiltret är blockerat i filterlådan bakom kick-plattan. Rengör filtret med jämna mellanrum när det finns synlig luftsamling på det eller när symbolen lyser, om det finns en varningssymbol « för filterfacksrengöring. Detta ettstegsfilter är av svamp

- Tryck på knappen bredvid luckan, för att öppna luckan.

- Ta bort filterlådans lock genom att vrida den i pilens riktning.

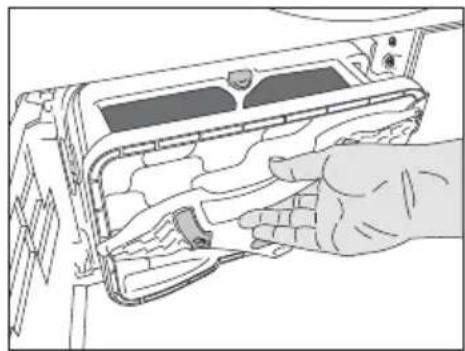

- Dra ut filterlådan.

- Öppna filterlådan genom att trycka på den röda knappen.

- Tvätt filterlådans svamp för hand för att få bort fibrer och ludd på ytan. Efter att ha tvättat svampen, vrid ur den för hand och ta bort extravatten. Torka svampen väl innan du lagrar den.

Det är inte nödvändigt att rengöra svampen om ludd och fibrer samlas på den inte är mycket.

- Sätt tillbaka svampen där den ska vara.

Placera svampen noga inuti filterkassettens ram enligt pilarna för att undvika att klämma den när filterlådan stängs".:

- Stäng filterlådan för att låsa den röda knappen.

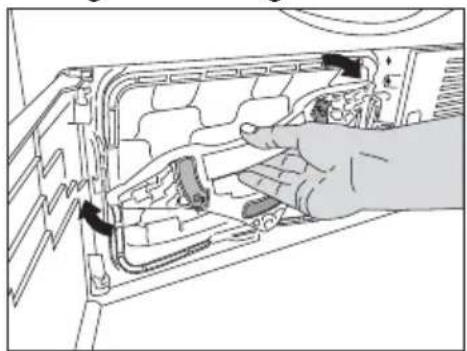

- Placera filterlådan på sin plats, vrid filterlådans käpa i pilens riktning och stäng den säkert.

Torkning utan filterlådans svamp på plats kommer att skada maskinen!

Ett smutsligt luddfilter och filterlåda kommer at skapa längre torktider och högre energikonsumtion.

7.5 Rengöring av förångaren

Rengör ludd som samlat sig på flänsarna på förångaren som finns bakom filterlådan, med dammsugare.

Du kan även rengöra förhand, förutsatt att du använder skyddshandskar. Försök inte att rengöra med bara händer. Förångarens flänsar kan skada händerna.

8 Felsökning

Torkprocessen tar för lång tid.

• Porerna i luddfiltret har täppts till. >>> Tvätta luddfiltret med varmt vatten.
• Filterfacket kan vara blockerat >>>Rengör skummet inuti filterfacket.
• Ventliationsnätet på framsidan av maskinen är blockerade. >>> Ta bort objekten (om något) som blockerar ventilationen framför ventilationsnäten.
• Ventilationen är inte tillräcklig eftersom rummet där maskinen har installerats är mycket litet. >>> Öppna dörren och föntren i rummet för att undvika höga temperaturer i rummet.
• Kalkavlagringar har skapats på fuktighetssensorn. >>> Rengör fuktighetssensorn.
• För mycket tvätt har lastats. >>> Lasta inte torken med för mycket.
• Tvätten snurras inte tillräckligt. >>> Centrifugera din tvätt på ett högre varvtal i din tvättmaskin.

Tvätten kommer ut våt i slutet av torktiden.

Efter torkning kommer de torra kläderna kännas fuktigare än de faktiskt är.

- Det är tänkbart att det valda programmet inte passade tvättsorten.>>> Kontrollera skötselråden på kläderna och välj ett lämpligt program för tvätten, eller använd de tidsinställda programmen som komplementering.

- Porerna i luddfiltret har täppts till. >>> Tvätta luddfiltret med varmt vatten.

- Filterfacket kan vara blockerat >>>Rengör skummet inuti filterfacket.

- För mycket tvätt har lastats. >>> Lasta inte torken med för mycket.

- Tvätten snurras inte tillräckligt. >>> Centrifugera din tvätt på ett högre varvtal i din tvättmaskin.

Torken startar inte, eller programmet startar inte. Torken startar inte när den är inställd.

• Den kanske inte har anslutits. >>> Kontrollera att maskinen är ansluten.
• Luckan är öppen. >>> Kontrollera att luckan är ordentligt stängd.
• Programmet har inte valts, eller start/paus/avbryt-knappen har inte tryckts in. >>> Kontrollera att programmet väljs och att maskinen inte är i pausläge.
• Barnspärrlås är aktiverat. >>> Avaktivera låset med barnspärr.

Programmet avbryts utan anledning.

• Luckan är öppen. >>> Kontrollera att luckan är ordentligt stängd.
• Ett strömavbrott har skett. >>> Tryck på Start/Paus/Avbryt-knappen för att starta programmet.
  • Vattentanken är full. >>> Töm vattentanken.

Tvätten har krympt, filtat sig eller gått sönder.
• Ett program som är passande för tvätt-typen används inte. >>> Kontrollera tvättråden och välj ett passande program för tygsorten.
Trumlampan startar inte. (På modeller med lampa)
• Torken är inte startad med på/av-knappen. >>> Kontrollera att torken är startad.• Lampan är trasig. >>> Ring en auktoriserad serviceverkstad för att byta ut lampan.
Symbolen slut/anti-rynik är startad.
• Anti-rynkprogrammet akiveras för att förebygga att tvätt som stannar i maskinen veckar sig. >>> Stäng av torken och ta ut tvätten.
Slutsymbolen är på.
• Programmet är klart. Stäng av torken och ta ut tvätten.
Symbolen för luddfilterrengöring är på.
• Luddfiltret har inte rengjorts. >>> Rengör luddfiltret.
Symbolen för luddfilterrengöring indikerar.
• Filterkåpan är har fyllts med ludd. >>> Rengör luddfilterkåpan.• En avlagring har byggts upp på luddfilterporerna, den kan orsaka tilltäppning. >>> Tvätta luddfiltret med varmt vatten.• Filterlådan är tilltäppt. >>> Rengör svampen och filterduken i filterlådan.
Vattenläckor ifrån luckan.
• Ludd har samlat sig på den intre ytan av luckans tätning. >>> Rengör den intre ytan av luckan och ytorna på packningen.
Luckan öppnas spontant.
• Luckan är öppen. >>> Tryck på luckan för att stänga den tills dess du hör ett låsljud.
• Varningssymbolen för vattentanken indikerar.
• Vattentanken är full. >>> Töm vattentanken.• Vattenslangen kan vara böjd. Om produkten är ansluten direkt till avfallsvattnetsbrunn, kontrollera utloppsslangen.
Varningssymbolen för rengöring av filterlådan indikerar.
• Filterlådan har inte rengjorts. >>> Rengör svampen och filterduken i filterlådan.
	A Om du inte kan laga problemet trots att du följt instruktionerna i den här delen, rådgör då med din återförsäljare eller en auktoriserad serviceverkstad. Försök aldrig reparera en ickefungerande produkt själv.
	I händelse av att du stöter på ett problem i någon del på din apparat kan du begära en ersättning genom att kontakta den auktoriserade servicen med modellens modellnummer.Om apparaten används med icke-autentiska delar kan det leda till funktionsfel.Tillverkare och distributör är inte ansvariga för funktionsfel som uppstår vid användning av icke-autentiska delar.

PRODUCT FICHE
Efterlevnad av kommissionens delegerade förordning (EU) Nr. 392/2012
Leverantörsnamn eller varumärke		Grundig
Modellnamn		GTNE 27E240 MG
Vikt (kg)		7
Typ av torktumlare	Luftventilerad	-
	Kondensator	•
Energiklass (1)		A+
Årlig energiförbrukning (kWh) (2)		237
Typ av kontroll	Automatisk	•
	Inte automatisk	-
Energiförbrukning för standardbomullsprogram med full maskin (kWh)		1,94
Energiförbrukning för standardbomullsprogram med delvis fylld maskin (kWh)		1,10
Strömförbrukning för avstängt läge för standardbomullsprogram med full maskin, P_G (W)		0,4
Strömförbrukning för påslaget läge för standardbomullsprogram med full maskin, P_L (W)		1,0
Längd för påslaget läge (min)		30
Standardbomullsprogram (3)
Programtid för standardbomullsprogram med delvis fylld maskin, T_cry (min)		174
Programtid för standardbomullsprogram med delvis fylld maskin, T_cry1/2 (min)		107
Vägd programtid för standardbomullsprogrammet vid full och delvis full maskin ( T_r )		136
Energiklass för kondensering (4)		B
Genomsnittlig kondenseringseffektivitet för standardbomullsprogram med full maskin, C_dry		81%
Genomsnittlig kondenseringseffektivitet för standardbomullsprogram med delvis fylld maskin, C_cry1/2		81%
Vägd kondenseringseffektivitet för standardbomullsprogram med delvis fylld och full maskin, C_r		81%
Ljudeffektnivå för standardbomullsprogram med full maskin (5)		65
Inbyggd		-

• : Ja - : Nej

(1) Skala från A+++ (effektivast) till D (minst effektiv)
(2) Energiförbrukning baserad på 160 torkningscykler för standardbomullsprogrammet med full och delvis fylld maskin och
förbrukning av lägeffektlägen. Faktisk energiförbrukning per maskin beror på hur enheten används.
(3) "Skåptort program" används med full och delvis fylld maskin och är standardtorkningsprogrammet till vilket informationen
på etiketten hänvisar och detta program passar för torkning av normal våt bomull och är det effektivaste programmet i termer av energiförbrukning för bomull.
(4) Skala från G (minst effektiv) till A (mest effektiv)
(5) Vägt genomsnittligt värde — L WA uttryckt i dB(A) re 1 pW

GRUNDIG

SE

Reklamation och servicehantering.

Produkter som sålts till konsumenter i Sverige omfattas av lagen om konsumentköp. Om det förekommer fel eller brister som omfattas av lagen om lagstadgade tidsfrister sker reperation utan kostnad för konsument. Defekter eller skador som uppstår, som är användarrelaterade eller ligger utanför leverantörens kontroll omfattas inte av lagen. En ev reparation kommer då normalt att bekostas av användaren. Vid näringsköp gäller köplagen.

Grundig täcker inte.

• Installation i oenlighet med tillverkarens anvisning.

• Bristande underhåll eller behandling som strider mot bruksanvisningen.
• Ingrepp eller reparationer utförd av icke behörig personal, eller användningen av icke godkända reservdelar.
• Onormala spänningsvariationer utöver markspänning, blixtnedslag, elektriska störningar eller oegentligheter med vattenförsörjning.

Reservdeler.

Information för beställning av reservdelar finner du på: www.grundig.se

Vid beställning av reservdelar måste modell samt serienummer på produkt uppges. Denna information finns på typskylten av produkten.

Servicefrågor.

Grundig har lokala serviceverkstäder över hela landet.

Vid tekniska frågor måste följande information uppges / visas:

• Namn
• Adress
• Telefon
• Modell
• Serienummer
  • Köpekvitto / Kvittokopia
• Felbeskrivelse

Grundig Nordic AB Esbogatan 18 164 94 Kista - SE

Tlf [phone] [e-mail] www.grundig.se
