BRUKSANVISNING ADE-100K+ ADVENT

Innehåll i förpackningen....3

Introduktion till WebCam....3

Installation av drivrutin och programvara....4

-Drivrutinsinstallation 4

- Installera ArcSoft VideoImpression 2.0 .... 5

Direktvideouppspelning....7

Visa pc-kameran i MSN Messenger/

AOL/ICQ/Yahoo! Messenger....8

Specifikationer för kameran....10

Introduktion

Välkommen till en värld av digital bildvisning. Informationen nedan kommer att hjälpa dig att utnyttja kamerans alla möjligheter.

För att du ska kunna titta på bilder eller videofilmer måste kameran vara ansluten till en dator.

Systemkrav

• Stationär eller bärbar dator (IBM-kompatibel) med processorkraft motsvarande minst Pentium 200 MHz och en aktiv USB-port (Universal Serial Bus).
• Windows 98 SE/Me/2000/XP, cd-romenhet, färgskärm, mus och tangentbord.
• Om du vill överföra stillbilder eller ha videokonferenser måste datorn du använder ha ett modem och lämplig programvara för Internetanslutning.

Innehåll i förpackningen

Snapshot – ögonblicksbild

Justerbar lins

Lampa

Trebensstativ

1. Starta datorn och sätt i installations-cd:n i cd-romenheten. Välj och klicka på "Driver" (Drivrutin).

2. Klicka på "Next" (Nästa).

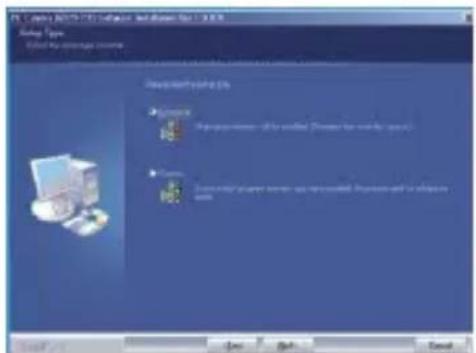

3. Välj en inställningstyp och klicka på "Next" (Nästa).

4. Klicka på "Install" (Installera).

5. Klicka på "Finish" (Slutför)

1. Starta datorn och sätt i installations-cd:n i cd-romenheten. Välj och klicka på "ArcSoft VideoImpression2.0"
2. Välj språkinställning
3. Klicka på "Next" (Nästa)
4. Klicka på "Yes" (Ja).

1. Klicka på "Next" (Nästa)

1. Klicka på "Next" (Nästa)

1. Klicka på "Finish" (Slutför)

Direktvideouppspelning ArcSoft Videolmpression 2.0

1. Klicka på ikonen "Videolmpression 2.0" på skrivbordet.
2. Klicka på "Create a New Video" (Skapa en ny videoinspelning)
3. Klicka på "Capture From Device" (Bildtagning från enhet)
4. Klicka på "Record" (Spela in) och sedan på "Stop" (Stopp) för att avsluta.
5. Nu spelas videon upp.

1. Anslut pc-kameran till datorns USB-port. Starta MSN Messenger och klicka på "webcam"

1. När du installerar drivrutinen till pc-kameran första gången måste du installera guiden Justera ljud och bild. Klicka på "Next" (Nästa) för att fortsätta.

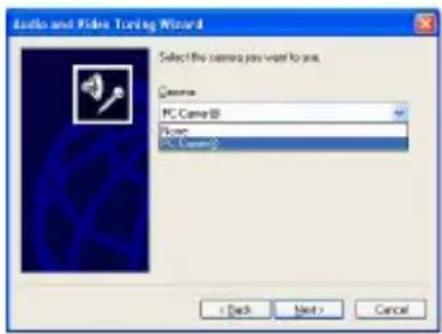

1. Välj kameran "PC Camer@" och klicka på "Next" (Nästa) för att ortsätta.

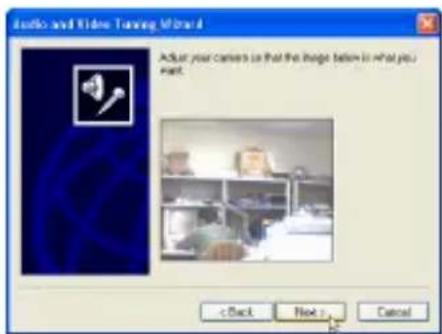

1. Du kan förhandsgranska bilden och justera pc-kamerans fokus manuellt.

1. Justera mikrofonen, klicka på "Next" (Nästa).

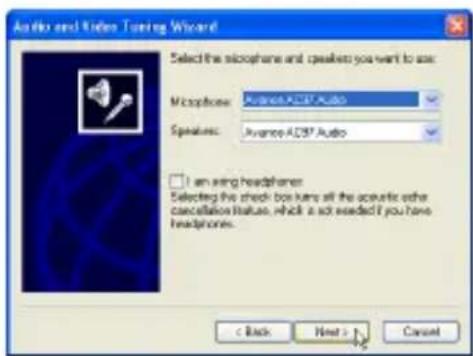

1. Välj mikrofonen och maskinvaran. Klicka därefter på "Next" (Nästa).

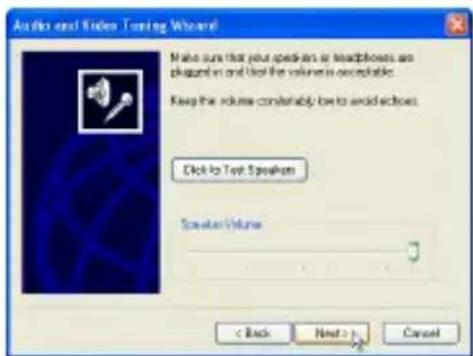

1. Ställ in volymen för högtalaren och mikrofonen och klicka på "Next" (Nästa).

1. Klicka på "Finish" (Slutför).

Specifikationer för kameran

Bildsensor	1/7" färgprogressiv CMOS, 352 x 288 pixlar, 10 bitars RGB RAW-data
Objektiv	F2,4, f=2,9 mm, bildvinkel 52°
Operativsystem	Microsoft Windows 98 SE/2000/Me/XP
Vitbalans	Auto
Exponeringskontroll	Auto
Bildhastighet	QVGA 320 x 240 pixlar @ 30 fps
	QVGA 160 x 120 pixlar @ 30 fps
Fokusavstånd	Manuell fokus, 1 cm till oändligt
Fältets djup	50 mm till oändligt
Pc-gränssnitt	USB 1.1
Videoformat	AVI
Upplösning, videofångst	320x240 pixlar160 x 120 pixlar
Snapshot –ögonblicksbild	Maskinvara
Upplösning, stillbildstagning	Upp till 320 x 240 pixlar
Flimmerkontroll	50 Hz, 60 Hz
Ström	Från USB-port
Medföljandeprogramvara	ArcSoft VideoImpression 2.0

Den här symbolen på produkten eller i instruktionerna betyder att den elektriska och elektroniska utrustningen ska slängas separat från annat hushållsavfall när den inte fungerar längre. Inom EU finns separata återvinningssystem för avfall. Kontakta lokala myndigheter eller din återförsäljare för mer information.
