BRUKSANVISNING IWABO 48 kW Metro Therm

Varningarnas betydelse 3

Teknisk beskrivning ....4

Måttuppgifter och leveransomfattning 5

Tekniska data....6

Spänning och effektförbrukning....6

Normal start med eld i pelletsbrännaren 7

Normalstart utan att styrsystemet registrerar eld 7

Användning av pelletsbrännaren 8

Pelletsrekommendationer....8

Pelletsdata 8

Menyknapparnas funktioner....9

Att ändra inställningar av pelletsbrännaren 9

Displaytexter vid eldning mot pannans termostat ....10

Displaytexter vid eldning med bifogad panntemperatursensor ....11

Menytexter....12

Leveransinställning 13

Allmänt tillgängliga-menyn 13

Avanceratmenyn 13

Ändring av leveransinställning 14

Fabriksåterställningarna 14

Intrimning av pelletsmängden 14

Effektstyrningsfunktion 15

Montagebeskrivning 16

Uppstart av pelletsbrännaren 17

Rengöring och skötsel 17

Felsökning....18

Brännaren har stannat 18

Möjliga orsaker till fel....19

Reservdelskatalog 20

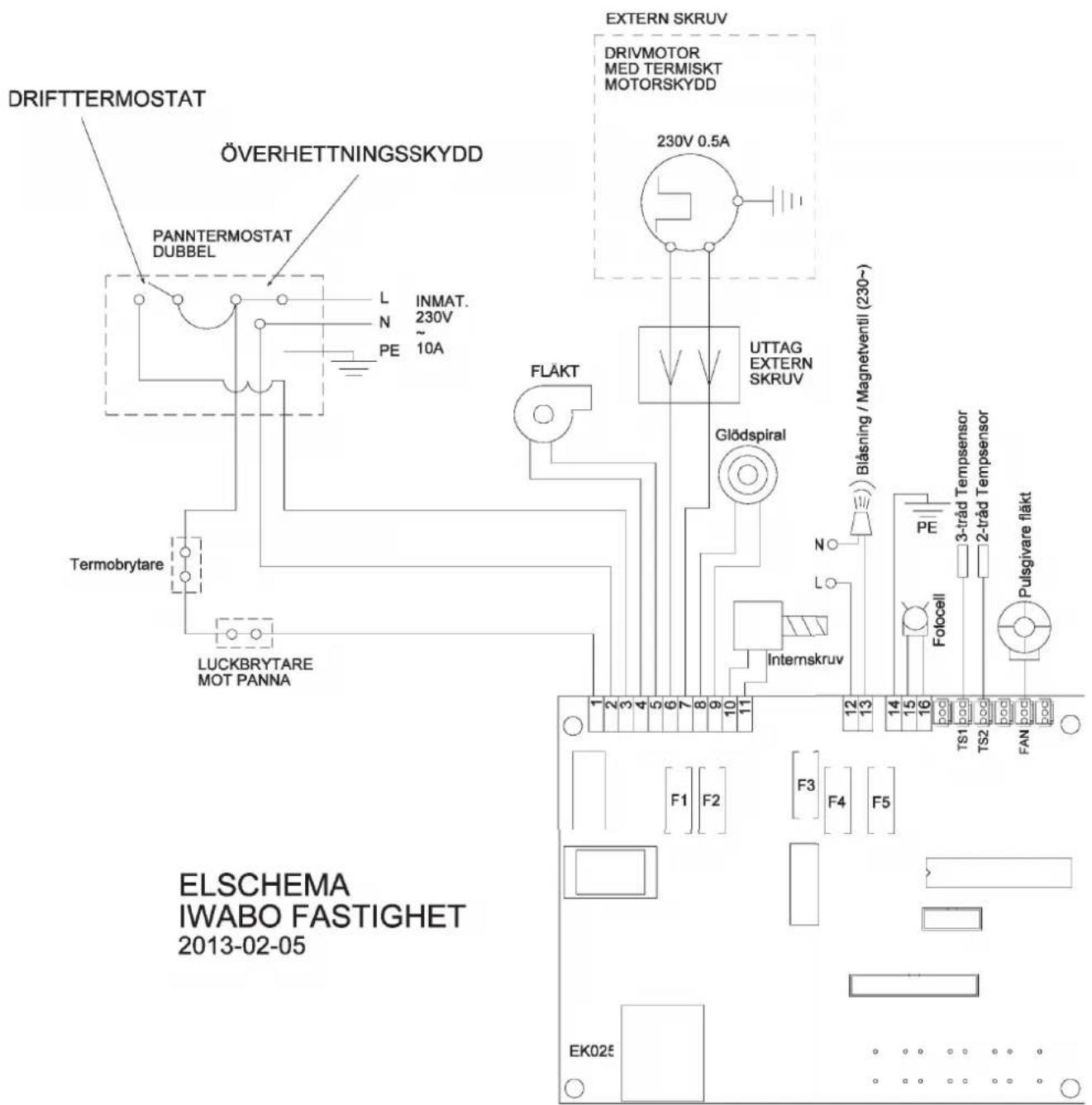

EI-schema....21

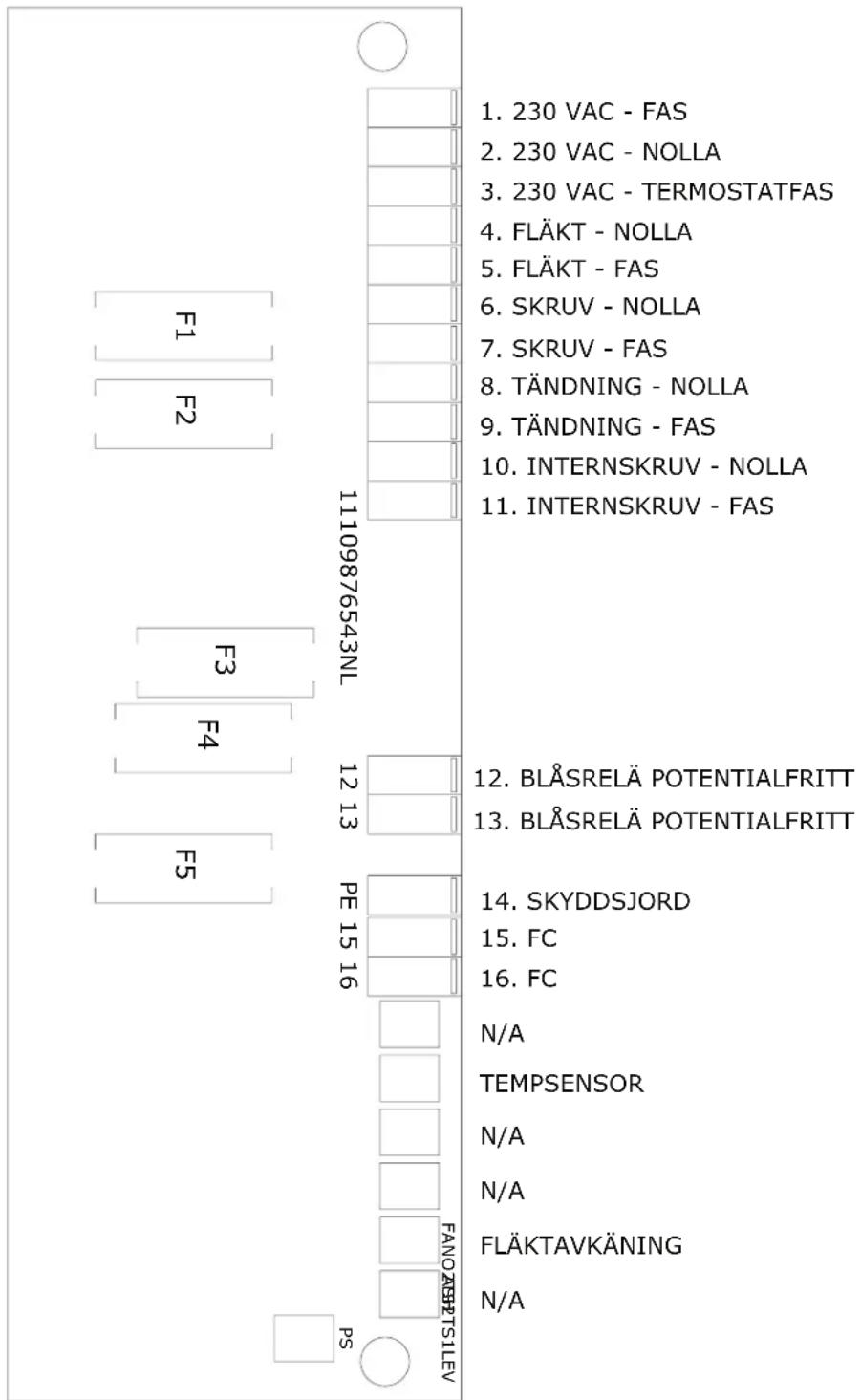

Plintar och anslutningar 22

Ordlista....23

Avanceratmeny 24-27

Försäkran om överensstämmelse 28

Installatör och kontaktperson 29

Serviceprotokoll....29

VIKTIG INFORMATION

Läs instruktionsboken innan ni tar brännaren i drift.

Installation skall utföras av utbildad fackman.

Allt som skrivs med kursiv text finns med i ordlistan på sidan 23.

Förvara denna manual på lämpligt ställe i pannrummet. Häfta gärna upp den plastade skötselanvisningen, där den lätt kan läsas av fackmän som utför service i ditt pannrum.

Installationsprotokollet skall ifyllas och sändas till METRO THERM AB. Ifyllt installationsprotokoll gäller som garantibevis i två år enligt AA VVS -09 från installationsdatum. Installationsprotokollet bifogas vid leverans. Det är av stor vikt för oss på METRO THERM AB, att installationsprotokollet kommer oss till handa. Detta för snabb kontakt med slutanvändaren vid reklamationer eller byte av komponenter.

Pelletseldningsutrustningen IWABO 30 & 48 kW, monteras i värmepanna lämpad för fast-bränsleeldning. Pannluckor och anslutningar mellan panna och skorsten skall vara täta. Skorstenen bör ha en diameter av minst 150 mm och en längd av minst sex meter.

Undertrycket i förbränningsutrymmet skall vara minst 10 Pascal (1,0mm/vp, 0,10hPa).

Pelletseldningsutrustningen IWABO 30 & 48 kW, är avsedd för eldning med träpellets. Den får ejeldas med andra brännbara material.

Pelletseldningsutrustningen IWABO 30 & 48 kW, får endast monteras i pannrum som uppfyller Boverkets normer.

Varningssymbol

Denna varningssymbol används genomgående i manualen för att uppmärksamma att det kan vara förenat med risk för personskador och materialskador att ej följa manualen.

Varningarnas betydelse

RNING Varnar för riskabla situationer. Om ej nödvändiga åtgärder vidtas kan det leda lyckor.

OBS! Används för att varna för mindre säkra arbetssätt och åtgärder som kan leda till och/eller materialskador.

TEKNISK BESKRIVNING

IWABO 30 & 48 kW är en vidareutveckling av tidigare modeller, framtagen för enklare handhavande för installatör och slutanvändare.

IWABO 30 & 48 kW är byggd med internskruv, det innebär att bränslepelletsen faller från pellets-skruven ner genom pelletsslangen och fallröret till internskruven vidare till rostret där förbränningen sker.

IWABO 30 & 48 kW har automatisk eltändning, vilket innebär att pelletsbrännaren automatiskt tänder pelletsen som tillförts rostret. Detta sker först efter att termostaten givit startsignal till brännaren.

IWABO 30 & 48 kW har även en inbyggd termostat. Pelletsbrännarens panntemperatursensor ansluts i lämpligt dykrör på pannan, tillslags- och frånslagstemperatur väljs med brännarens menyknappar. Aktuell panntemperatur visas i displayen.

OBS! Ingen kontaktvätska eller pasta får användas till panntemperatursensorns känselkropp.

IWABO 30 & 48 kW har fabriksinställda effektlägen, 30 kW:s brännaren 24 kW och 48 kW:s brännaren 40 kW. Aktuella effektläget visas i displayen vid drift. Effekten som skall användas väljs med brännarens menyknappar, aktuell information erhålls i displayen. Effektlägena går att ändra i effektmenyn till de effekter som önskas mellan 30 kW:s brännaren 18-30 kW och 48 kW:s brännaren 36-48kW.

IWABO 30 & 48 kW har automatisk rosterrengöring (om kompressor finns ansluten). När termostaten uppnått bryttemperaturen görs en ureldning. I slutskedet av ureldningen tillförs en tryckluftsstöt som blåser rent rostret, innan brännaren återgå till pausläget.

Detta medför längre drifttider utan att man behöver lossa pelletsbrännaren från pannan. Det är pannans askutrymme som bestämmer hur mycket pellets som kan eldas innan pannan måste tömmas från aska. Dock bör konvektionsdelarna i pannan rengöras med jämna mellanrum, för att bibehålla hög verkningsgrad på värmeanläggningen.

IWABO 30 & 48 kW är avsedd för eldning med träpellets i diameter av 6-10 mm

MÄTTUPPGIFTER OCH LEVERANSOMFATTNING

MÄTTUPPGIFTER

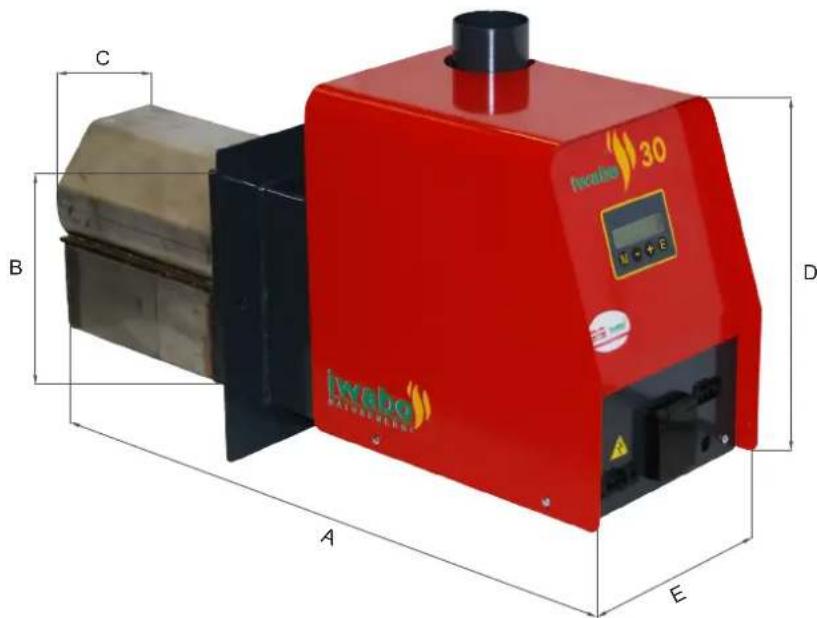

A: 625 mm B: 200 mm C: 165 mm D: 300 mm E: 200 mm

IWABO 30 & 48 kW levereras i kartong. Finns det skador på emballaget, kontrollera brännaren för eventuella fraktskador. Fraktskador reklameras till fraktbolaget.

Kartongen skall innehålla:

1 st. IWABO 30 eller 48 kW
1 st. monteringsram, höjd 295 mm. bredd 265 mm
2 st. 35 x 25 M8 härdplastrattar
1 st. tätningssnöre 12 mm
1 st. tätningsfilt
1 st. temperaturgivare för panntemperatur
1 st. rensblåsningsventil och tryckregulator
1 st. 3-polig kontakt, anslutning till magnetventil rensblås
1 st. snabbkoppling för anslutning av tryckluft
1 st. 4-polig kontakt med 2 meter kabel, ansluts till termostat
1 st. dragavlastare för temperaturgivare

TEKNISKA DATA

Modell IWABO Fastighet 30 kW eller 48 kW
Bränsle Träpellets 6-10 mm.
Effektområde 30 kW 18-30 kW, 48 kW	36-48 kW
För pannor med eldyta 3-6 m2
Vikt 20 kg

Anslutningsspänning Anslutningsström Hz
230V~	Säkring 10A dubbel-brytande L/N	50

WARNING El-installation får endast utföras av el-behörig installatör. Vid byte av nätkabel

får detta endast göras av METRO THERM AB eller av oss godkänd elektriker.

Spänning och effektförbrukning

Komponent	Anslutning/Volt	Min/max last	Säkring
Display	-5Vd.c.	1W	-
Fläkt	230V~	20-50W	800mA (F1)
Kretskort	230V~		-
Askurblåsning	230V~	4W	800mA (F5)
Tändning	230V~	950-1100W	6,3A (F3)
Intern pelletsskruv	230V~	15W	800mA (F4)
Extern pelletsskruv	230V~	25W	1A (F2)

FUNKTIONSBESKRIVNING

OBS! IWABO 30 & 48 kW arbetar antingen mot pannans termostat, eller mot en i pelletsbrännaren inbyggd digitaltermostat. Oavsett vilken termostat som används, skall pelletsbrännaren alltid kopplas via pannans överhettningsskydd.

Normal start

När termostaten ger startsignal till pelletsbrännaren, startar fläkten och fotocellen kontrollerar om det fins eld. Fins ej eld matas pellets in under en i styrsystemet fastställd vikt, samtidigt som tändningen aktiveras. När matningsintervallen av startbränsle avslutats, väntar styrsystemet på eldsignal från fotocellen.

När fotocellen registrerat eld, matas små doser av pellets under en övergångsfas. Övergångsfasens längd varierar beroende på vilket effektläge brännaren är inställd till. Pelletstillförseln ökas i varje matningsintervall tills den slutliga matningsmängden uppnåtts. Pelletsbrännaren matas nu med den fastställda mängd, tills drifttermostaten bryter (ger stoppsignal).

När drifttermostaten brutit stoppas tillförseln av pellets, fläkten fortsätter att förse pelletsbrännaren med förbränningsluft. När fotocellen ej registrerar någon eld utförs en rensblåsning och sedan väntar åter pelletsbrännaren på startsignal från termostaten.

⚠️ VARNING Öppna ej pannlucka för inspektion när brännaren är i drift.

Normal start med eld i pelletsbrännaren

Om fotocellen registrerar eld under startfasen, går styrsystemet direkt till övergångsfasen. Pelletsbrännaren fungerar på samma sätt som i en normal start.

Normalstart utan att styrsystemet registrerar eld

Hela det normala startförloppet går utan att styrsystemet registrerar eld. Ett nytt startförsök görs kort därefter, med den skillnaden att startbränsledosen reducerats till cirka 50 %, samt att en kortare tändningstid tillåts. Dessa parametrar kan ändras i avancerat-menyn, detta skall dock endast göras av kunnig fackperson. Misslyckas brännaren även i sitt andra försök, stoppas funktionerna och displayen blinkar och ett felmeddelande visas.

OBS! Försäkra er om tillräcklig rökgastemperatur. Rökgaserna skall minst hålla 80C en meter ner från skorstenens mynning, vid lägre temperaturer bör sotaren i kommunen rådfrågas. Är rökgaserna kallare än 80C vid mätning under en förbränningscykel finns risk för kondensskador i skorstenen.

ANVÄNDNING AV PELLETSBRÄNNAREN

IWABO 30 & 48 kW är avsedd att monteras i värmepannor, för uppvärmning av lokaler. Pelletsbrännaren monteras i det för anläggningen bäst lämpade eldutrymmet. Eldstaden bör ha ett minsta eldstadsutrymme av djup 500 mm, höjd 400 mm och bredd 300 mm. Om eldstaden är högre men ej så lång som måtten anger, kan gashalsen med fördel snedkapas.

Pelletsbrännaren monteras så att tillräckligt utrymme för normal service och underhåll kan utföras. Rekommendationen är att ha minst ha 0,6 meter fritt utrymme bakåt och på sidorna från brännaren.

Pelletsbrännaren kräver luft till förbränningen, kontrollera därför att det finns en tilluftsventil i pannrummet. Tilluftsventilen skall minst ha samma area som skorstenen, och skall vara öppen.

Pelletsbrännare får driftsättas först efter att det säkerställts att röken har fri passage genom pannan och ut via godkänd skorsten.

En bygganmälan till kommunen måste göras vid ändring av uppvärmningssätt.

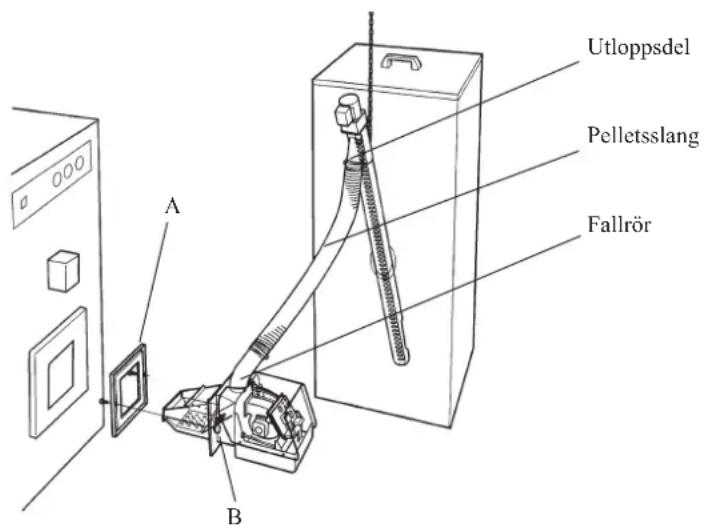

IWABO 30 & 48 kW tillförs pellets av extern pelletsskruv, från pelletsförråd. Pelletsskruven bör luta i en stigande vinkel av 35-45 för bästa funktion och jämnast frammatning av bränslepellets. Pelletsskruven som används bör mata cirka. 15-20 kg/timme vid kontinuerlig (oavbruten) drift.

Pellets förvaras i fuktfritt och väl ventilerat utrymme, eller i speciellt anpassade förvaringskärl.

OBS! IWABO 30-48 kW byggs av högkvalitativa komponenter, som inte får ersättas av delar som håller sämre kvalitet än originalkomponenterna. Vid byte till annat än originaldelar nga garantier.

PELLETSREKOMMENDATIONER

Pellets av god kvalitet bör användas för att undvika onödiga driftstopp. Träpellets är tillverkat av ren träråvara som t. ex sågspån och flis som är restprodukter från skogsindustrin. Träpellets innehåller normalt inga främmande ämnen utan använder träets eget lignin som bindemedel. Dock finns det pellets med tillsats av stärkelse eller wafolin som bindemedel. Träpellets har låg fukthalt (6-10 %) och askhalt (cirka 0,5 %) vilket gör att energiinnehållet är högt och förbränningsegenskaperna blir goda.

Pelletsdata

Diameter: 6-10 mm

Längd: max 4 x diametern

Energiinnehåll: 3120 kWh/m3

4800 kWh/ton

Torrhalt: cirka 92 %

Svensk standard: SS 18 71 20

MENYKNAPPARNAS FUNKTIONER

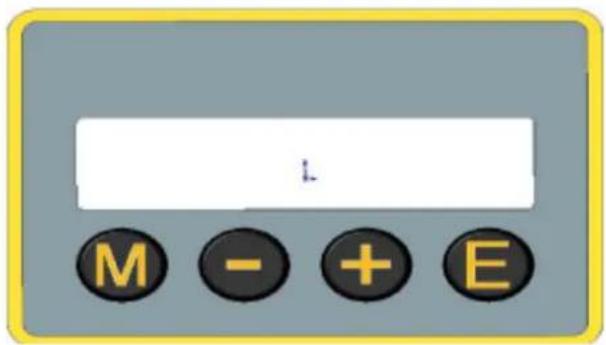

Med menyknapparna under displayen kan brännarens funktioner ställas in. Vad som går att ställas in kan även ses under leveransinställning.

Att ändra inställningar av pelletsbrännaren

= Meny/Enter. Ger tillträde till de olika menyerna samt läser in och sparar förändringar av inställningar.

= Backar i menyerna samt minskar inställbara funktionsvärden.

= Stegar upp i menyerna samt ökar inställbara funktionsvärden.

= Ut/Exit. Utgång ur menyträdet utan att spara (samt ångra ingång i menyn).

Vad som går att justera i brännarens inställningar för normalanvändaren, framgår av följande tabell.

MENY	Betydelse / förklaring
EFFEKTLÄGE	Vilket effektläge som önskas och effektstyrning, se sidan 15
PELLETSTRIM	Justera mängden tillförd pellets
LOGGNING	Loggar felen i brännaren för uppföljning
URELDNING	Tvinga brännaren till ureldning
MENY/AVANCERAT	Tillträde till avancerat-menyn via kod

DISPLAYTEXTER VID ELDNING MOT PANNANS TERMOSTAT

Standbyläge

PAUS Ingenting i brännaren skall vara aktiverat. Brännaren väntar på startsignal från termostaten.

OFF FC: 0 %

Vid termostattillslag aktiveras

Steg 1 testblåsning

TESTBLASNING Fläkten startar på en i förväg vald tid, beroende på vad fotocellen registrerar går programmet vidare till steg 2 eller 3.

ON FC: ? %

Steg 2 startbränsledos

TANDNING 1 eldsignal från fotocellen. Startbränsledosen matas in i brännaren och programmet väntar på ON FC: ? %

Steg 3 övergångsfas

OVG.FAS ??KW Övergångsfasen startar, fotocellen och styrsystemet har registrerat eld. Små doser pellets matas in i brännaren. Varje matningsfas ökas stegvis ON FC: ? % tills rätt pelletsmängd erhålls.

Steg 4 eldning

ELDNING ??KW Eldningsfasen pågår tills termostaten bryter. ON FC: ? %

Termostaten bryter

Steg 5 ureldning

URELDNING I slutskedet av ureldningen görs en rensblåsning. Termostaten har nu brutit och brännaren gör en ureldning.

OFF FC: ? %

Steg 6 åter till standbyläget

DISPLAYTEXTER VID ELDNING MED BIFOGAD PANNTEMPERATURSENSOR

Skillnaden med att elda mot pannans termostat är att aktuell panntemperatur visas i displayens nedre vänstra hörn.

Standbyläge

PAUS Ingenting i brännaren skall vara aktiverat. Brännaren väntar på startsignal från termostaten. 78° FC: 0 %

Vid termostattillslag aktiveras

Steg 1 testblåsning

TESTBLASNING Fläkten startar på en i förväg vald tid, beroende på vad fotocellen registrerar går programmet vidare till steg 2 eller 3. 72° FC: ? %

Steg 2 startbränsledos

TANDNING 1 eldsignal från fotocellen. 71° FC: ? %

Startbränsledosen matas in i brännaren och programmet väntar på

Steg 3 övergångsfas

OVG.FAS ??KW Små doser pellets matas 71° FC: ? %

Övergångsfasen startar, fotocellen och styrsystemet har registrerat eld. in i brännaren. Varje matningsfas ökas stegvis tills dess att rätt pelletsmängd erhålls.

Steg 4 eldning

ELDNING ??KW 74° FC: ? %

Eldningsfasen pågår tills termostaten bryter.

Termostaten bryter

Steg 5 ureldning

URELDNING I slutskedet av ureldningen 82° FC: ? % Termostaten har nu brutit och brännaren gör en ureldning. gen görs en rensblåsning.

Steg 6 åter till standbyläget

MENYTEXTER

PAUS Brännaren står i standbyläge.

OFF FC: 0 %

Tryck in M knappen

EFFEKTLÄGEN Ändring av brännarens effekt. 30 kW 18-30 kW, 48 kW 36-48 kW Effektstyrningsfunktioner finns som undermeny, se sidan 15

ENTER EXIT

Tryck in + knappen

PELLETSTRIM Finjustering av den tillförda mängden pellets. Justering behövs ej om rätt vikt ställts in i avanceratmenyns

ENTER EXIT "INTRIMMNING".

Tryck in + knappen

LOGGNING Loggning av de tio senaste felen.

Om brännaren stannar och larmar, är loggningen till god hjälp vid felsökning.

ENTER EXIT

Tryck in + knappen

URELDNING

ENTER EXIT

Skall brännaren rengöras, eller den av annan orsak stannas under drift, tryck Ⓜ för att utföra ureldning. För återstart av brännaren efter utförd uraskning, tryck Ⓜ för att göra brännaren startklar.

Tryck in + knappen

MENY/AVANCERAT För tillträde till denna meny krävs en kod. Avanceratmenyn skall endast användas av person med god kännedom om brännarens

ENTER EXIT programfunktioner

LEVERANSINSTÄLLNING

Brännaren är leveransinställd enligt följande:

Allmänt tillgängligamenyn

Meny Inställda värden Val Inställbart
*Effektläge 24 kW, 40 kW 18-30 kW, 36-48 kW kW
Pelletstrim 95% 50-200%		50-200%
Ureldning	90 sek.	Ställbar i avanceratmenyn	10-600 sek.
Loggning 10-24	Ej ställbar	Ej ställbar
Meny/avancerat	slumptal	+5

* Undermeny: effekt, effektstyrning och pannkonstant, se sidan 15. Loggning betyder att styrsystemet lagrar de senaste tio fel-koderna. Se mer om detta under rubriken felsökning.

Avanceratmenyn

Meny/Avancerat	Fabriksinställt		Min - Max		Enhet
	30kW	48kW	30kW	48kW
Effektläge	24 kW	40 kW	18-30 kW	36-48 kW	Kilowatt
Tändningsinställning
* Tänddos 1	100%, 200 g	100%, 250 g	50-300% Gram/Procent
* Tändtid 1	480 s		10-600s		Sekunder
* Tänddos 2	50%, 100g	50%, 125 g	20-300% Gram/Procent
* Tändtid 2	240s		10-600s		Sekunder
Testblåstid	15s		10-100s		Sekunder
Övergångstid
* Övergångstid 1	0-18kW, 120s	0-36kW, 120s	20-600s		Sekunder
* Övergångstid 2	18-30kW, 180s	36-48kW, 180s	40-600s		Sekunder
Övergångsmatning	15%		10-100%		Procent
Fläkt RPM	1000 rpm	1250 rpm	500-2800 rpm (under tändfasen)		RMP
	Drift rpm 100%		5-350 %		Procent
Urblåsningstid	45s		10-600s		Sekunder
* Renblåsningstid	2s		0-10s		Sekunder
* Eldtid	120min		0-360s		Minuter
Eldkänslighet	50%		40-80%		Procent
Termostatval	Extern		Extern-Intern		Termostatval
Språk	Svenska		Svenska, Engelska, Tyska, Finska		Språk
Intrimming/Energi	1500g		0-5000g		Gram/6 min.
Drifttid skruv					Timmar
Test (end. engelsk text)			Auto/Manuell
Inställningar			Se avancerat
Menyloggning Lagrar felkod Se avancerat

* = undermenyer

ÄNDRING AV LEVERANSINSTÄLLNING

Vid ändring av inställning, stega fram till önskad meny/parameter. Tryck på + knappen och möjlighet till ändring ges. O:... visar vad det inställda värdet är, N:... ändras till önskat värde. Öka värdet med + knappen, minska värdet med - knappen. Bekräfta ändringen genom att trycka på M knappen. Ångra ingång i meny/parameter genom att trycka på E knappen.

Gör inga justeringar innan ni läst hela manualen.

Exempel

EFFEKTLAGE

0:1 N:2

M knappen sparar nytt värde, E knappen ångrar ingång i vald meny/parameter.

Vid användning av brännarens panntemperatursensor, krävs justering av två parametrar. Välj tillslagstemperatur, när M knappen åter trycks in lagras värdet och fränslagstemperaturen kan justeras. När M knappen trycks in, lagras värdet.

Skillnaden mellan tillslagstemperatur och frånslagstemperatur måste minst vara 5.

Fabriksåterställning

Fabriksinställningen kan återfås genom att stega till avanceratmenyn och ange kod. Stega till inställningar och tryck in M knappen, gå till fab.aterstallning och tryck in M knappen igen, då laddas fabriksinställningen in igen.

I denna menybild kan även egna inställningar sparas. Stega med + knappen till ladda inst ?, spara inställningarna med M knappen. Vid ångra tryck på E knappen.

Intrimning av pelletsmängden

Före driftsättning av brännaren skall en inställning av matningsmängden göras.

Detta görs i avanceratmenyns parameter "INTRIMNING".

Termostaten får ej kalla på värme när detta skall göras.

Ställ först parametern "energiinnehåll" till det energivärde som pelletsleverantören angett. Om leverantören anger 4,8 kW/kg, ställs parametern till 48 osv.

Knyt en plastkasse på skruvens utloppsdel, stega fram till "INTRIMNING" och följ instruktionerna.

Väg pelletsen som matats fram, ställ in vikten i gram med + / - knapparna och tryck M för att lagra värdet. Värdet måste lagras inom 15 minuter, i annat fall återgår brännaren till pausläget.

Väg med noggrann väg.

När dessa parametrar är inställda, justerar styrsystemet själv samtliga matningsparametrar automatiskt.

Effektstyrningsfunktion

Med denna funktion kan du få din brännare att själv styra sin effekt för att bibehålla en konstant temperatur i panna/tank. För att detta ska fungera är det några förutsättningar som måste vara uppfyllda:

1. Temperatursensor (Temp.sensor) aktiverad under "TERMOSTATVAL" i avanceratmenyn. Temperatursensorn ska sitta i den del av systemet där du vill bibehålla en konstant temperatur.
2. Till- och frånslagstemperatur inställda. Dessa temperaturer fungerar som vanligt med att slå på/av brännaren. Önskad måltemperatur för effektstyrningen hamnar mitt mellan dessa temperaturer. Som exempel: Tillslagstemperatur på 70° och frånslag på 80°, då försöker styrsystemet att bibehålla en temperatur på 75° i systemet.
3. "Effekt Min" och "Effekt Max" ska vara inställda för din anläggning under "EFFEKTLAGEN" i avanceratmenyn. Värderna för effektregleringens lägsta resp. högsta effekt, ställ in så att din brännare går bra i pannan. Pannan måste kunna ta emot "Effekt Max", och "Effekt Min" ställs så rökgastemperaturen inte sjunker för lågt.
4. "Effektstyrning" satt till "1" (på) under "EFFEKT INST." i huvudmenyn. Detta aktiverar effektstyrningen.
5. "Pannkonstant" vald under "EFFEKT INST." i huvudmenyn. Denna parameter bestämmer hur ofta en ändring av effekten görs. Ett högre värde ger längre tid mellan ändringarna. Ändring av värdet får göras vid behov från system till system.

Då alla ovan nämnda kriterier är uppfyllda och inställda kommer brännaren starta då temperaturen sjunker under tillslagstemperaturen. Brännaren kommer sedan att själv justera effekten för att försöka bibehålla måltemperaturen (som är mitt emellan till- och frånslagstemperaturerna).

• Är temperaturen under måltemperaturen höjs effekten
• Är temperaturen över måltemperaturen sänks effekten
• Sjunker temperaturen snabbt höjs effekten (även om temperaturen är över måltemperaturen, t. ex vid stort varmvattenuttag)
• Stiger temperaturen snabbt sänks effekten (även om temperaturen är under måltemperaturen, vid minskat varmvattenuttag)
• Stiger temperaturen och effekten är redan på "Effekt Min" och temperaturen går över frånslags-temperaturen slås brännaren av
• Är brännaren avslagen och temperaturen sjunker under tillslagstemperaturen startas brännaren

MONTAGEBESKRIVNING

IWABO 30 & 48 kW monteras av utbildad fackman. Brännaren monteras med fördel högt i eldstaden, detta medför långa drifttider innan pannan behöver tömmas från aska.

Skruva fast fästramen (A) i avsedd pannöppning, fastsättningen är olika beroende av panntyp. Nya pelletspannor har oftast en bra beskrivning om hur en brännare ansluts, och vilka tillbehör som rekommenderas. Skruva fast ramen och se till att skruvskallarna ej kolliderar med brännarens bockade förstärkning.

Brännaren ansluts sedan mot monteringsram och panna, med de medföljda anslutningsrattarna (B).

Montera pelletsförrådet och pelletsskruven. Utloppsdelen på pelletsskruven och fallröret på brännaren skall ha ett minsta höjdavständ av 500 mm. Utloppsdelen och fallröret skall vara förskjutna minst 150 mm från varandra i sidled. Fyll förrådet med pellets, anslut pelletsskruvens stickpropp i vägguttag (230V\~). Låt pelletsskruven gå tills en jämn frammatning av pellets sker. Ett tips är att knyta en plastkasse på skruvens utloppsdel, för att samla upp pelletsen som matas fram. Montera pelletsslangen mellan utloppsdel och fallrör, justera längden på slangen. Slangen skall ej vara spänd men inte heller få sådan böjning att pelletsen riskerar att fastna

START AV PELLETSBRÄNNAREN

Brännaren startar automatiskt vid driftermostatens tillslag, tänder och brinner tills driftermostaten bryter. Alternativt styrs brännaren med panntemperatursensorn som ansluts på kretskortets övre högra sida vid anslutningen märkt med TS1-kontakten. Se till att kontaktens läsning hoppar i sitt läge. Använd medföljande kabelgenomföring.

Brännaren stoppas via driftermostatens frånslag, eller genom en tvingad ureldning från menyn.

S! Akutstopp

Akutstopp av brännaren görs via pannans huvudströmbrytare.

Rengöring och skötsel

Brännaren skall rengöras efter en pelletsförbrukning på 2000 kg, förutsatt att pannan klarar av askmängden innan pannan är full, och att anläggningen eldas med pellets av god kvalitet. Sotning av pannans konvektionsdelar, rekommenderas till minst två gånger i månaden.

1. Rengör rostrets hål med borr eller annat lämpligt föremål.
2. Borsta rent gashals, roster och undersidan av rostret med en stålborste

vara alltid aska i slutet kärl av obrännbart material.

Årlig skötsel eller vid behov (utförs av fackperson):

Utför en ureldning och bryt strömmen med pannans huvudströmbrytare. Låt brännaren svalna innan brännaren lossas från pannan.

1. Lossa käpan och rengör fotocellen med trasa och mjukt slipmedel (tandkräm). Var aktsam med bandkabeln till display och knappsatsen.
2. Rengör fläktvingarna i fläkten. Lämpligt är att blåsa försiktigt med tryckluft.
3. Lyft bort rostret och rengör asklådan från rester.
4. Kontrollera rensblåsrören och vid behov rensa dessa.
5. Återmontera delarna.
6. Rengör förråd och pelletsskruv från finfraktioner.
7. Kontrollera pelletsslangens kondition.
8. Kör skruven via vägguttag (230V\~), mata fram pellets.
9. Gör en intrimning av brännaren.

FELSÖKNING

Brännaren har stannat

Kontrollera vilket larm som presenteras i displayen.

Är displayen svart och utan text, kontrollera pannans överhettningsskydd. Hjälper ej detta har troligen brännarens överhettningsskydd lösts ut. Detta återställs genom att bryta spänningen till brännaren, demontera käpan och tryck på metallblecket mellan anslutningarna på överhettningsskyddet. Överhettningsskyddet är placerat mot fallröret rakt ovanför fläkten. Efter återställning återmonteras käpan och brännaren kan åter strömsättas. Brännarens överhettningsskydd löser ut vid 90°C.

Display text, larm som pressenteras i displayen.	Orsak Fel-kod i	Loggen
FEL: TANDNING MISSLYCKAD	Misslyckats med båda tändförsöken. 10
*	Tappat ljus under eldning. 11
FEL: ELDSENSOR	Fel på fotocell, onormalt ljus. 12
FEL: KRETSKORT OVERHETTAT	Temperaturen under kåpan är för hög. 13
FEL: TEMPERATURSENOR LAG	Fel på panntemperatursensorn till inbyggda drifttermostaten.	14
FEL:TEMP-ERATURSENSOR HOG	Fel på panntemperatursensorn till inbyggda brännartermostaten.	15
FEL: OPTO-KOPPLARE	Fel på kretskortet. 16
FEL: FLAKT-GAR	Fläkt går när den ej ska. 18
FEL: FLAKT-STOPP	Fläkt går ej när den ska. 19
FEL: FLAKTFART	Fläkt går med för låg hastighet. 20
*	Misslyckats med första tändförsöket.	21
FEL: MATARSKRUV-FEL	Pelletsskruv ej ansluten.	22
FEL: URELDNING MISSLYCKAD	Fotocellen har ej fått mörker på 15 minuter i ureldningsfasen.	23
FEL: TAPPAT LJUS UNDER ELDNING	Tappat ljus under eldning och misslyckats att tända om.	24

* Dessa felkoder presenteras ej i displayen men loggas som felkod.

MÖJLIGA ORSAKER TILL FEL

Felkod Möjlig orsak Åtgärd
10 Pellets	skruven matar ej tillräckligt med pellets.Slut på pellets i förrådet.Säkring till tändningen trasig.Glödspiralen trasig.Fotocellen behöver rengöras.	Gör en intrimning.Fyll förrådetByt säkring 6,3AByt spiralen 48 Ω +/- 5%Rengör fotocellen
11 Pellets	skruven matar ej tillräckligt eller för mycket pellets.Slut på pellets i förrådet.Fotocellen behöver rengöras.	Gör en intrimning.Fyll förrådet.Rengör fotocellen.
12 Kortsluning i eller fel på fotocellen. Byt fotocellen
13 För hög temperatur i pannrummet. Åtgärda värmeläckage.
14 Fel i panntemperatursensorn. Byt sensorn
15 Fel i panntemperatursensorn. Byt sensorn
16 Fel på kretskortet. Byt kretskortet
18 Fläkten går även när brännaren står i pausläge.		Byt kretskortet
19 Fläkten går ej när den ska. Byt fläktsäkringen 800 mA (ska vara snabb säkring: F800 mA), kontrollera anslutningar, byt fläkten.
20 Fläkten går trögt. Rengör fläkten, byt fläkten
21 Missat startförsök 1.	Utför intrimning
22 Fel matarskruv.	Anslut pelletsskruven
23 Felaktigt intrimmad.	Utför intrimning
24 Pellets	skruven matar ej tillräckligt eller för mycket pellets.Slut på pellets i förrådet.Fotocellen behöver rengöras.	Gör en intrimningFyll förrådetRengör fotocellen.

RESERVDELSKATALOG

Art. nr. Reservdel

1197489999 Adapterplåt anslutning motorväxel / internt matarrör

1190629999 Asklåda 30 kW

1190669999 Asklåda 48 kW

1190689999 Askurblåsningssats

1191429999 Display

1190759999 Eluttag externskruv

1190229999 Fotocell / fotomotstånd LD 80

1190219999 Fläkt med rotationsavkänning Ziehl 30 kW

1197499999 Fläkt med rotationsavkänning Torin 48 kW

1197509999 Fläktkåpa

1196389999 Fästplåt glödspiral

1190799999 Fästram

1190839999 Gashals / roster komplett 30 kW

1190289999 Gashals / roster komplett 48 kW

1196059999 Glödspiral

1196069999 Gränslägesbrytare

1191639999 Kabelsats till glödspiral

1190859999 Kabelsats fläktövervakning 30 kW

1197239999 Knappsats för display

1190919999 Kontakt 3-polig hane (snap in)

1190909999 Kontakt 3-polig hona

1190329999 Kontakt 4-polig hane (snap in)

1190319999 Kontakt 4-polig hona med 2 meter kabel

1197559999 Kretskort 30 kW

1197569999 Kretskort 48 kW

1197519999 Matarskruv intern

1197529999 Motoradapter ansl. mellan motorväxel och internskruv

1197539999 Motorväxel för internskruv SPG

1190439999 Ratt 35 x 25 M8 härdplast

1197549999 Rörpinne 4 x 26 fjädrande

1190479999 Sekundärluftmunstycke

1191349999 Temperatursensor

1198219999 Tätningsfilt mellan panna och monteringsram

1198229999 Tätningssnöre mellan monteringsram och brännare

EL-SCHEMA

F1 = Fläkt 800mA
F2 = Extern pelletsskruv 1A
F3 = Tändning 6,3 A
F4 = Intern pelletsskruv 800mA
F5 = Askurblåsning 800mA

PLINTAR OCH ANSLUTNINGAR

F1 = Fläkt 800mA
F2 = Extern pelletsskruv 1A
F3 = Tändning 6,3 A
F4 = Intern pelletsskruv 800mA
F5 = Askurblåsning 800mA

ORDLISTA

Area Ytstorlek
Aska Restprodukt vid förbränning
Askutrymme Utrymme i pannan	där askan samlas
Avanceratmeny Används av kval	lificerad användare
Bryttemperatur Övre panntemper	ratur som önskas
Bränslepelletsen Trä sammanpressat till små stavar
Digitaltermostat Styr pannans temperatur med elektronik
Display Informationsfönster, där aktuell status ges
Drifttermostat En bimetallkontakt som förändras av temperatur
Dykrör	Rör med botten som går in i pannans vatten
Effekten	Hur mycket värme som krävs
Effektlägen	Vilket kilowatt-tal som används
Eldutrymmet	Utrymme i pannan där flamman frigörs
El-tändning	Tänder pellets med en glödspiral
Energivärde	Energiinnehåll i pelletsen räknas kW/kg
Externskruv	Pelletsskruv som tillför brännaren pellets
Fallröret	Leder pellets till fallschaktet
Fallschaktsprincip	Leder pellets till rostret
Fastbränsleeldning	Allt brännbart som ej är i vätskeform
Finfraktion	Trädamm och sågspån
Fläkt, fläkten	Komponent som tillför luft till förbränningen
Fotocell(en)	Komponent känslig för ljusförändringar
Fästram	Detalj att montera mellan panna och brännare
Förbränningen	Värmeavgivande process
Förbränningsluft	Tillför syre till förbränningen
Förbränningsutrymmet	Del i pannan där lågan frigörs
Konvektionsdel(arna)	Värmeupptagande yta i pannor
Loggning	Sparar information för uppföljning
Menyknappar	Knappar att styra och ge kommandon
Panntemperatursensor	Komponent känslig för temperaturförändringar
Pelletsskruven	Transporterar pellets från förråd till brännare
Pelletsslangen	Leder pellets från pelletsskruven till fallröret
Programfunktioner	Valbara reglerprocesser
Programmet	Reglerar hela förbränningsprocessen
Roster, rostret	Detalj i brännaren där förbränningen sker
Startbränsledos	Mängd pellets som krävs vid upptändning
Styrsystemet	Kretskort med processor, styr olika reläfunktioner
Termostaten	Styr, start och stopptemperaturerna
Termostattillslag	Startsignal till brännaren
Tillslagstemperaturen	Önskad lägsta panntemperatur
Tilluftsventil	Friskluftsintag till byggnad/rum
Undertrycket	Vakuum i förbränningsutrymme
Uraskning	Rengör rostret inför nytt drifttermostattillslag
Ureldning	Process som bränner bort pellets vid frånslag
Verkningsgrad	Andel energi som pannan tar tillvara, räknas i %
Övergångsfas	Process mellan tändning och normaleldning
Överhettningsskydd	Säkerhetskomponent

AVANCERAT MENY

Dessa menyer justeras endast av IWABO-installatör.

Vid tryck på M knappen ges tillträde till önskad meny. Aktuell inställning visas alltid i displayens nedre vänstra hörn efter "O:tid/värde". Nytt värde ställs in i displayens nedre högra hörn där det står "N:tid/värde".

För att öka eller minska en tid eller ett värde tryck på 🚠/ 🚠 knapparna till önskad inställning. För att bekräfta ny inställning tryck på 📂 knappen. För att ångra, tryck 🕒 knappen.

För tillträde till avanceratmenyerna läggs 5 till slumptalet som visas i displayen. Exempel: om talet 18 visas i både O:18 och N:18, tryck på knappen tills N:23 visas. Tryck därefter på happen för att få tillträde till avanceratmenyerna.

Exempel:

MENY/AVANCERAT

O:18 N:23

Gammalt Nytt

Effektinställning

EFFEKTLAGE Justering av den effekten som skall användas i allmänna menyns "EFFEKTLÄGE".

ENTER > EXIT

Här väljer man Min och Max effekt som effektstyrningen jobbar emellan.

Vid intryckning av M knappen under "EFFEKTLAGE" kommer effekt att visas i displayens övre vänstra hörn. I displayens nedre vänstra hörn visas den effekt som är vald, vilket avser inställt värde i kW. Vid ändring av effekt tryck +/ - knappen tills önskad ny effekt visas i displayens nedre högra hörn.

Tändinställning

TÄNDNINGS INST. justering startbränslemängd i %. Mängden bestäms automatiskt mot vilken vikt som ställts in under "INTRIMNING" ENTER <> EXIT Finns även möjlighet att justera tändtid 1 och tändtid 2.

Vid tryck på M knappen i denna parameter visas "Tänddos 1" i displayens övre vänstra hörn. Förändringar görs i %.

Exempel för 30kW: Startdosen är fastställd till 200 gram. Ökas värdet till 110 % ändras startdosen till 220 gram osv.

Har brännaren misslyckats i sitt första startförsök, går "Tänddos 2" in där fabriksinställningen är 50 % av 200 gram, alltså 100 gram.

Exempel för 48kW: Startdosen är fastställd till 250 gram. Ökas värdet till 110 % ändras startdosen till 275 gram osv.

Har brännaren misslyckats i sitt första startförsök, går "Tänddos 2" in där fabriksinställningen är 50 % av 250 gram, alltså 125 gram.

Testblåstid

TESTBLASTID Testblåstiden avser hur lång tid panna och skorsten skall ventileras innan start av förbränning tillåts. 10-100 sekunder.

ENTER <> EXIT

Vid montering i pannor med "svårstartat" självdrag, är det lämpligt att öka tiden för brännarens testblåsning. Fabriksinställd till 15 sekunder.

Övergångstid

OVERGANGSTID

valt effektläge.

ENTER <> EXIT

Val av tid från det att eld har registrerats, tills full matning erhålls i

Delövergångstid 1 är 0-18kW (0-36kW) och anger den tid det tar för brännaren att uppnå det undre effektläget när den har registrerat ljus under tändningen.

Delövergångstid 2 är 18-30kW (36-48kW) och är tiden mellan nedre och övre effektläget.

Övergångsmatning

OVG. MATNING Finjustering av tillförd pelletsmängd under övergångsfasen, dvs. den mängd pellets som tillförs från dess att eld registrerats tills brännaren ENTER <> EXIT uppnår tillförd effekt.

Den tillförda mängden ökas i varje matningssekvens under inställd tid. Ökningen är fabriksinställd till 15 % av full matning.

Fläkt RPM.

FLÄKT RPM

Justerbar fläkt vid drift i %.

ENTER <> EXIT

Justerbar fläktvarvtal vid tändning (rpm).

Urblåsningstid samt undermeny Rensblås.

URBLASNINGSTID Urblåsning görs när termostaten slagit från och fotocellsvärdet under-

stiger 12%.

ENTER <> EXIT

Funktion max eldtid

Under menyn “URBLASNINGSTID” i avanceratmenyn finns valet “Max eldtid [min]”. Denna parameter ställer in hur länge brännaren får gå kontinuerligt innan en automatisk ureldning och urblåsning görs.

Eldkänslighet

ELDKANSLIGHET

systemet skall acceptera eld.

ENTER <> EXIT

Justering av eldkänsligheten styr vid vilket ljusvärde i % som styr-

Eldkänsligheten bör ej justeras, om rätt fotocell är monterad. Fabriksinställd till 50 %.

Termostatval samt undermeny Till & frånslagstemp.

TERMOSTATVAL Val av vilken termostat som skall användas. Extern panntermostat eller brännarens temperatursensor.

ENTER <> EXIT

Används temperatursensorn, ska tillslags- och frånslagstemperaturerna anges i två steg. För att få tillträde till menyerna måste tempsensor väljas först. Efter att tillslag och frånslag angivits kan snabbstart väljas.

Funktion snabbstart

Denna funktion gör att din brännare kan starta innan tillslagstemperaturen är nädd om temperaturen sjunker snabbt. Denna funktion kan hjälpa till att förhindra att temperaturen i systemet sjunker för lågt om ett stort varmvattenuttag påbörjas. För att detta ska fungera behövs:

1. Temperatursensor (Temp.sensor) aktiverad under "TERMOSTATVAL" i avanceratmenyn.
2. "Snabbstart" skall vara aktiverad (1) efter du ställt till- och frånslagstemperaturerna i termostatmenyn.
3. "Snabbstart tid" ställs in efter att du aktiverat snabbstarten ovan. Denna parameter talar om på hur lång tid i sekunder temperaturen får falla 2 gånger eller mer.
   Snabbstart av brännaren utförs om temperaturen är under frånslagstemperaturen samt att temperaturen i systemet fallit 2 gånger eller mer under en tidsrymd av “Snabbstart tid”.

OBS! Brännaren skall alltid vara elektriskt ansluten till ett i pannan monterat överhettningsskydd

Språk

SPRAK Tillgängliga språk i ordningsföljd:

Svenska, Engelska, Tyska och Finska.

ENTER <> EXIT

Intrimning

INTRIMNING Viktigaste parametern i hela styrsystemet. Justering av den mängd pellets den externa pelletsskruven matar fram vid ENTER <> EXIT 100 % drift.

Vid intrimning bör en påse och noggrann våg finnas till hands. I denna meny visas först "Energi(kwh/kg)". Här ställs pelletsens energiinehåll in. Efter "Energi(kwh/kg" visas "montera påse". Då påsen monteras skall pelletsskruven vara fylld till utloppet med pellets.

Häng en hink eller påse vid pelletsskruvens utlopp, tryck på M knappen. Nu visas en nedräkning i displayen och pelletsskruven matar fram pellets under sex minuter. Väg den mängd pellets som matats fram. Mata in den uppmätta mängden med +/− knapparna. Bekräfta genom att trycka på M knappen.

Meny/test

MENY/ TEST Avsedd att användas vid felsökning. En automatisk och en manuell körning av ingående komponenter kan göras. Meny/test kan med ENTER <> EXIT fördel användas vid felsökning av komponenter.

I manuella testet kan varje komponent testas var för sig, startas och stoppas med M knappen och stoppas med E nappen.

Stega till önskad funktion med + och - knapparna, i displayen visas i ordningsföljd:

- Fläkt, vid test av fläkten visas varvtal som skall stabilisera sig på 2000 varv.

- Pelletsskruven startas och stoppas med M E - Tändelement aktiveras med M och stoppas med E

- Rensblås, magnetventilen slår till under inställd rensblås tid.

- Aktuell temperatur vid ansluten temperatursensor.

- Aktuellt fotocellsvärde.

- Displaybelysning på/av.

- Avsluta.

Inställningar

INSTALLNINGAR Spara installningar som utförts vid installationen, eller hämta fabriksinställningar och installationsinställningar. ENTER <> EXIT

Tre olika menyer finns tillgängliga:

Ladda inställningar, spara inställningar och fabriksåterställning

• Ladda inställningar innebär att de inställningar som tidigare är sparade av installatören kan återfås.
• Spara inställningar gör det möjligt för installatören att spara de slutgiltiga förändrade inställningarna.
• Fabriksinställningar ger möjlighet att återställa brännaren till de ursprungliga grundinställningarna.

Menyloggning

MENY/ LOGGNING Här lagras och visas samtliga fel och det antal gånger som felen inträffat. Antalet utförda tändningar kan även avläsas.

ENTER <> EXIT

I menyloggning finns fyra undermenyer:

visa antal fel, antal tändningar 1, antal tändningar 2, senaste fel

• Visa antal fel, här presenteras varje felkod för sig. Ex. "E-CODE 10(X)". Mer information om felkoder finns på sidan 19.
• Antal tändningar 1, visar hur många tändningar som utförts.
• Antal tändningar 2, visar hur många omtändningar pelletsbrännaren gjort (innebär missat sitt första tändförsök).
• Senaste fel, visar felkoder i felföljd. Underlättar felsökning.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi: METRO THERM AB

FRANSKAVÄGEN 24

393 56 KALMAR

Försäkrar under eget ansvar att produkten: IWABO 30 & 40 kW

Serienummer:......

Matarskruv-serienummer:......

Som omfattas av denna försäkran är i överensstämmelse med följande standarder eller andra regelgivande dokument.

73/23/EEG Lågspänningsutrustning

89/336/EEG EMC

Kalmar 2008-10-01

Verkställande direktör

INSTALLATÖR OCH KONTAKTPERSON

Installationsdatum
Installerad av
Adress
Postadress
Telefon
Mobil

Serviceprotokoll

Datum	Servad/ok CO2Rg.temp	CO ppm	Utfört av
