BRUKSANVISNING IWABO Villa S2 Metro Therm

Varningarnas betydelse 3

Teknisk beskrivning 4

Mättuppgifter och leveransomfattning 5

Tekniska data....6

Spänning och effektförbrukning 6

Användning av pelletsbrännaren 8

Menyknapparnas funktioner....9

Att ändra inställningar av pelletsbrännaren 9

Displaytexter 10

Meny texter....11

Leveransinställning....12

Allmänt tillgängliga menyn....12

Avanceratmenyn 12

Ändring av leveransinställning 13

Fabriksåterställning 13

Intrimning av pelletsmängden 13

Montagebeskrivning....14

Start av pelletsbrännaren 15

Rengöring och skötsel....15

Felsökning....16

Möjliga orsaker till fel....17

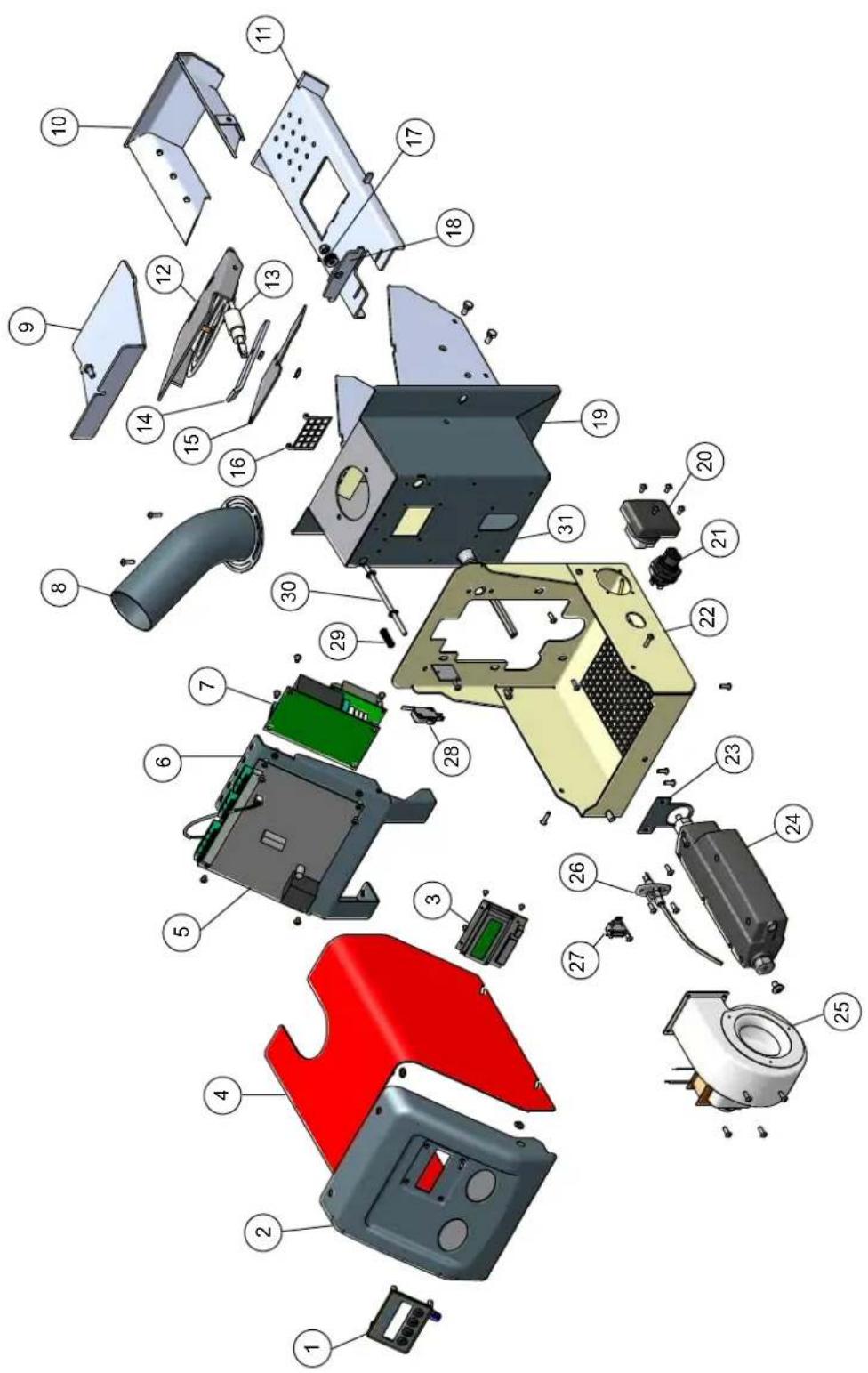

Sprängskiss och reservdelsnummer....18

Tillbehör....19

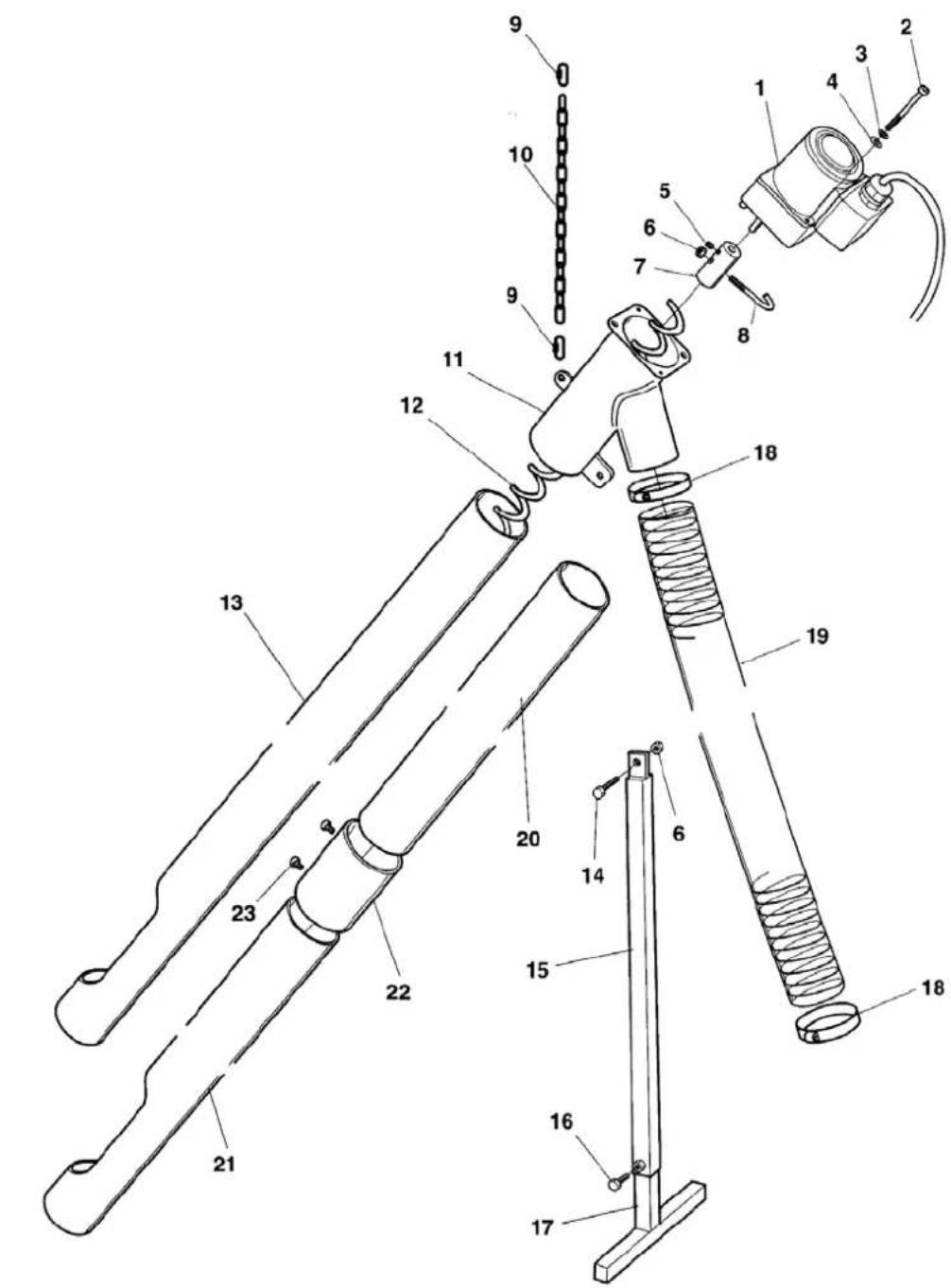

Sprängskiss pelletsskruvar....20

Reservdelskatalog pelletsskruvar 21

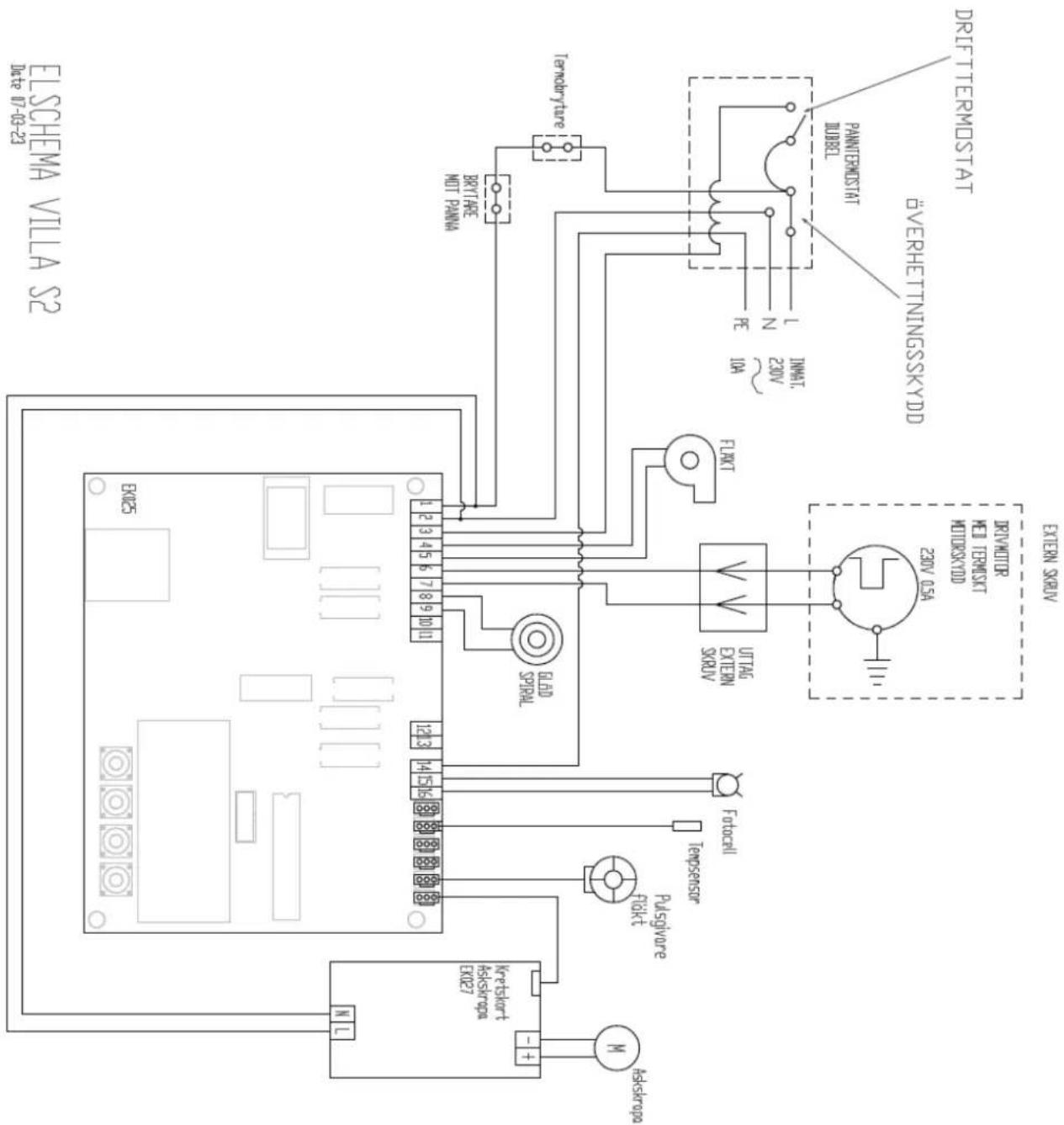

EI-schema....22

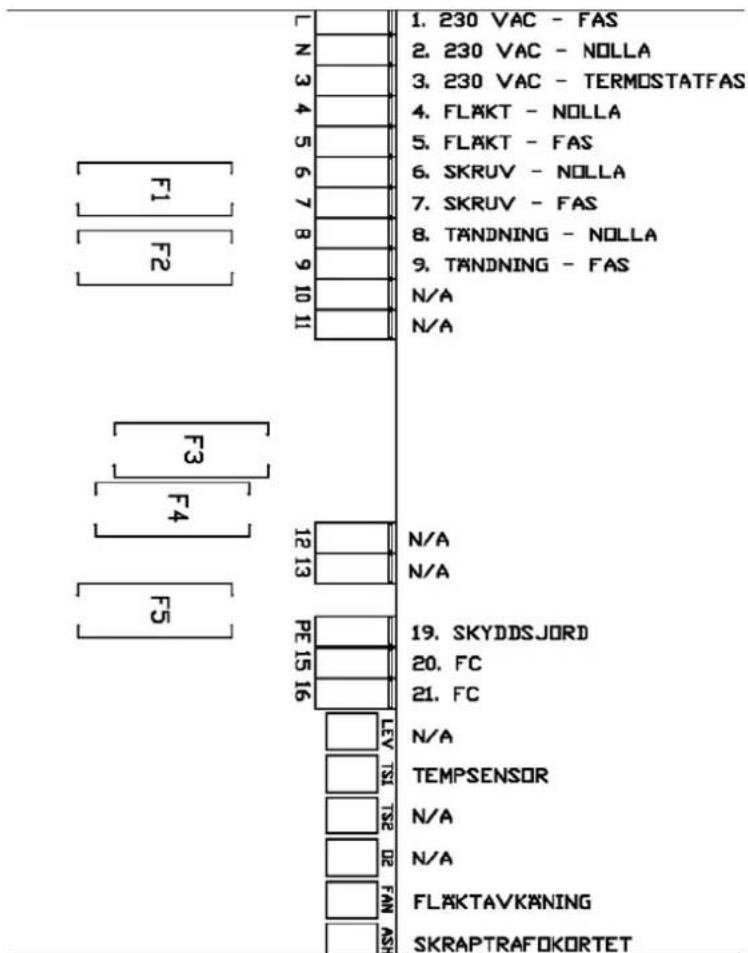

Plintar och anslutningar 23

Installatör och kontaktperson 24

Serviceprotokoll....24

Pellets rekommendationer....25

Försäkran om överensstämmelse 26

Ordlista....27

Avancerat manual menytexter ....28-31

VIKTIG INFORMATION

Läs instruktionsboken innan ni tar brännaren i drift.

Installation skall utföras av utbildad fackman.

Allt som skrivs med kursiv text har vi med i ordlistan på sidan 27.

Förvara denna manual på lämpligt ställe i pannrummet. Häfta gärna upp den plastade skötselanvisningen, där den lätt kan läsas av fackmän som utför service i ditt pannrum.

Installationsprotokollet skall ifyllas och sändas till METRO THERM AB. Ifyllt Installationsprotokoll gäller som garantibevis i 2 år enligt AA VVS -09 från installationsdatum. Installationsprotokollet bifogas vid leverans. Det är av stor vikt för oss på METRO THERM AB, att installationsprotokollet kommer oss till handa. Detta för snabb kontakt med slutanvändaren vid reklamationer eller byte av komponenter.

Pelletseldningsutrustningen IWABO Villa S2, monteras i värmepanna lämpad för fastbränsleeldning. Pannluckor och anslutningar mellan panna och skorsten skall vara täta. Skorstenen bör ha en diameter av minst 125 mm och en längd av minst 6 meter. Undertrycket i förbränningsutrymmet skall vara minst 5 Pascal (0,5 mm/vp, 0,05hPa).

Pelletseldningsutrustningen IWABO Villa S2, är avsedd för eldning med träpellets. Den får ej eldas med andra brännbara material.

Pelletseldningsutrustningen IWABO Villa S2, får endast monteras i pannrum som uppfyller boverkets normer.

Varningssymbol

Denna varningssymbol används genomgående i manualen för att uppmärksamma att det kan vara förenat med risk för personskador och materialskador att ej följa manualen.

Varningarnas betydelse

⚠️ VARNING Varnar för riskabla situationer. Om ej nödvändiga åtgärder vidtas kan det leda till olyckor.

OBS! Används för att varna för mindre säkra arbetssätt och åtgärder som kan leda till person och/eller materialskador.

TEKNISK BESKRIVNING

IWABO Villa S2 är en vidareutveckling av pelletsbrännaren Iwabo Villa S1, framtagen för enklare handhavande för installatör och slutanvändare.

IWABO Villa S2 är byggd med fallschaktsprincip, det innebär att bränslepelletsen faller av egen tyngd från pelletsskruven ner genom pelletsslangen och fallröret till rostret där förbränningen sker.

IWABO Villa S2 har automatisk el-tändning, vilket innebär att pelletsbrännaren automatiskt tänder pelletsen som fallit ner på rostret. Detta sker först efter att termostaten givit startsignal till brännaren.

IWABO Villa S2 har även en inbyggd termostat. Pelletsbrännarens panntemperatursensor ansluts i lämpligt dykrör på pannan, tillslagstemperatur och frånslagstemperatur väljs med brännarens menyknappar. Aktuell information erhålls i displayen.

⚠ OBS! Ingen kontaktvätska eller pasta får användas till panntemperatursensorns känselkropp.

IWABO Villa S2 har tre fabriksinställda effektlägen, 12, 15, 18 kW. Aktuella effektläget visas i displayen vid drift. Effekten som skall användas väljs med brännarens menyknappar, aktuell information erhålls i displayen. Effektlägen går att ändra i avanceratmenyn till de effekter som önskas mellan 10-20 kW.

IWABO Villa S2 har automatisk rosterrengöring. När termostaten uppnått bryttemperaturen görs en ureldning. Vid termostattillslag skjuts rostret ut och skrapas rent, innan pellets börjar matas fram. Detta medför längre drifttider utan att man behöver lossa pelletsbrännaren från pannan. Det är pannans askutrymme som bestämmer hur mycket pellets som kan eldas innan pannan måste tömmas från aska. Dock bör konvektionsdelarna i pannan rengöras med jämna mellanrum, för att bibehålla hög verkningsgrad på värmeanläggningen.

IWABO Villa S2 är avsedd för eldning med träpellets i diameter av 6-10 mm.

IWABO Villa S2 är byggd enligt gällande branschkrav, testad och godkänd i enlighet med LVD (lågspänningsdirektivet) och EMC (elektromagnetiskastörningar). Dessutom är den P-godkänd enligt CR 029av SP, Sveriges Tekniska Forskningsinstitut.

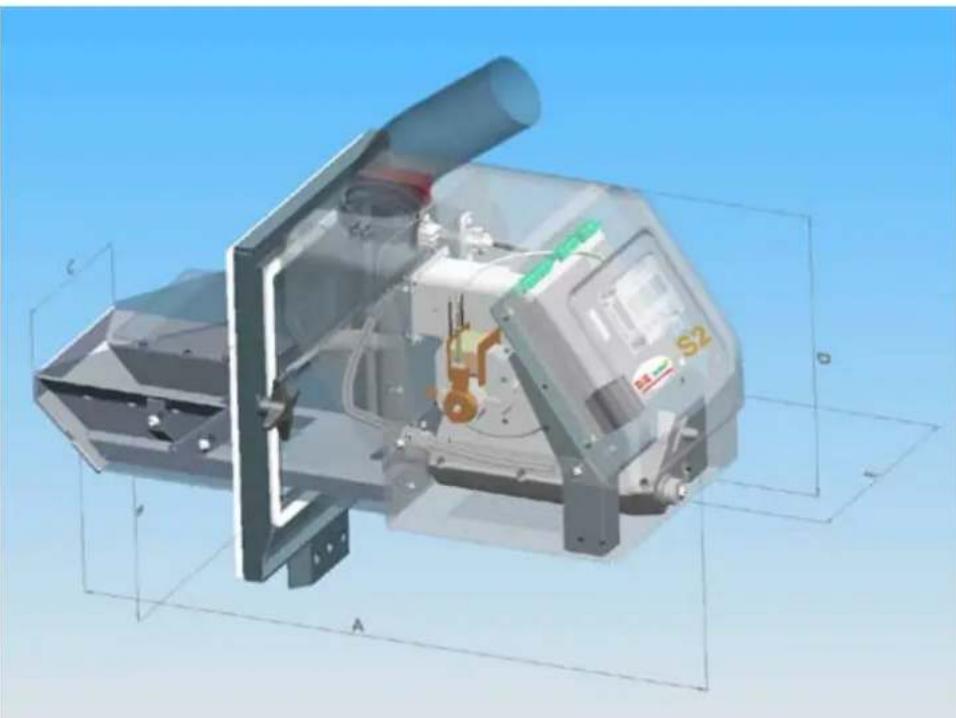

MÄTTUPPGIFTER OCH LEVERANSOMFATTNING

IWABO Villa S2 levereras i pappkartong, med plastinlägg för ett stabilare emballage. Finns det skador på emballaget, kontrollera brännaren med avseende på eventuella fraktskador. Fraktskador reklameras till fraktbolaget. Plastinläggen är av ABS-plast och återvinns som hårdplast.

Kartongen skall innehålla:

2 st. Plastinsatser, topp och botten.

1 st. IWABO Villa S2.

1 st. Monteringsram, höjd 295 mm. bredd 265 mm.

2 st. Insexskruvar M8 x 35 (10.9 FZB/ZN).

2 st. 35x25 M8 härdplastrattar.

1 st. Tätningssnöre 12 mm.

1 st. Tätningsfilt.

1 st. Fallrör.

1 st. Dragavlastare för temperaturgivare.

1 st. Skötselanvisning samt installationsprotokoll.

1 st. 4-polig kontakt med 2 meter kabel, ansluts till termostat.

TEKNISKA DATA

Modell IWABO Villa S2
Bränsle Träpellets 6-10 mm.
Effektområde 10-20 kW
Vikt 16 kg

För pannor med eldyta upptill 3 m² (30 kW).

Anslutningsspänning Anslutningsström Hz
230V~ Säkring 10A	dubbelbrytande L/N	50

WARNING Einstallation får endast utföras av el-behörig installatör. Vid byte av pel får detta endast göras av METRO THERM AB eller av oss godkänd elektriker.

Spänning och effektförbrukning

Komponent Anslutning/Volt Min/maxlast Säkring
Display	-5Vd.c.	1W	----
Fläkt	230V~	15-35W	800mA
Kretskort	230V~		----
Ställdon	24Vd.c.	10-50W	Switchad
Tändning	230V~	950-1100W	6,3A
Extern pelletsskruv	230V~	15-220W	1A

FUNKTIONSBESKRIVNING

OBS! IWABO Villa S2 arbetar antingen mot pannans termostat, eller mot en i pelletsren inbyggd digitaltermostat. Oavsett vilken termostat som används, skall pelletsbrännaren opplas via pannans överhettningsskydd.

Normal start

När termostaten ger startsignal till pelletsbrännaren, startar fläkten och fotocellen kontrollerar om det fins eld. Finns ej eld gers startsignal till uraskningen. När rostret gjort sin rörelse matas pellets in under en i styrsystemet fastställd tid, samtidigt som tändningen aktiveras. När matningsintervallen av startbränsle avslutats, väntar styrsystemet på eldsignal från fotocellen.

När fotocellen registrerat eld, matas små doser av pellets under en övergångsfas. Övergångsfasens längd varierar beroende på vilket effektläge brännaren är inställd till. Pelletstillförseln ökas i varje matningsintervall tills den slutliga matningsmängden uppnåtts. Pelletsbrännaren matas nu med den slutliga mängden tills driftermostaten bryter (ger stoppsignal).

När driftermostaten brutit stoppas tillförseln av pellets, fläkten fortsätter att förse pelletsbrännaren med förbränningsluft. När fotocellen ej registrerar någon eld utförs en rensblåsning och väntar åter på startsignal från termostaten.

WARNING Rostrets drivdel är väldigt stark, stoppa aldrig dit kroppsdelar eller främmande 1 när brännaren är spänningssatt.

Normal start med eld i pelletsbrännaren

Om fotocellen registrerar eld under startfasen, går styrsystemet direkt till övergångsfasen. Pelletsbrännaren fungerar lika som i en normal start.

Normal start utan att styrsystemet registrerar eld

Hela normala startförloppet går utan att styrsystemet registrerar eld. Ett nytt startförsök görs kort därefter, med den skillnaden att startbränsledosen reducerats till ca 45%, samt att en kortare tändningstid tillåts. Dessa parametrar kan ändras i avancerat menyn, detta skall dock endast göras av kunnig fackperson. Misslyckas brännaren även i sitt andra försök, stoppas funktionerna och ett larm erhålls. Att brännaren larmar visas på displayen, genom att den blinkar.

OBS! Försäkra er att tillräcklig rökgastemperatur erhålls. Rökgaserna skall minst hålla

80°C en meter ner från skorstenens mynning, vid lägre temperaturer bör sotaren i kommunen rådfrågas. Är rökgaserna kallare än 80°C vid mätning under en förbränningscykel finns risk för kondensskador i skorstenen.

ANVÄNDNING AV PELLETSBRÄNNAREN

IWABO Villa S2 är avsedd att monteras i värmepannor, för uppvärmning av lokaler upp till en yta av ca: 300 m², eller ersätta en oljeförbrukning av maximalt ca: 7 m³/år. Pelletsbrännaren monteras i det för anläggningen bäst lämpade eldutrymmet.

Eldstaden bör ha ett minsta eldutrymme av: djup: 300 mm, höjd: 300 mm och bredd 250 mm.

Pelletsbrännaren monteras så att tillräckligt utrymme för normalt service och underhåll kan utföras. Rekommendationen är att ha minst 60 cm fritt utrymme bakåt och på sidorna från brännaren.

Pelletsbrännare kräver luft till förbränningen, kontrollera därför att det finns en tilluftsventil i pannrummet. Tilluftsventilen skall minst ha samma area som skorstenen, och skall vara öppen.

Pelletsbrännare får driftsättas först efter att det säkerställts att röken har fri passage genom pannan och ut via godkänd skorsten.

En bygganmälan till kommunen måste göras vid ändring av uppvärmningssätt.

IWABO Villa S2 bränslematas av extern pelletsskruv, från pelletsförråd. Pelletsskruven bör luta i en stigande vinkel av 35°-45° för bästa funktion och jämnast frammatning av bränslepellets. Pelletsskruven som används bör mata ca 10 kg/timme vid konturnerlig (oavbruten) drift/matning. Pellets förvaras i fuktfri väl ventilerat utrymme, eller i speciellt anpassade förvaringskärl.

OBS! IWABO Villa S2 har byggts av hög-kvalitets komponenter, som därför inte får ersät-eservdelar som håller sämre kvalitet än originalkomponenterna.

Vid byte till annat än originaldelar gäller inga garantier.

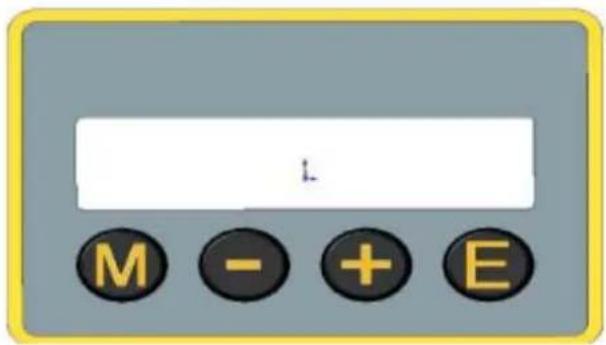

MENYKNAPPARNAS FUNKTIONER

Med menyknapparna under displayen kan brännarens funktioner inställas, vad som går att inställas kan även ses under leveransinställning.

Att ändra inställningar av pelletsbrännaren

= Meny/Enter. Ger tillträde till de olika menyerna samt läser in och sparar förändringar av inställningar.

= Backar i menyerna samt minskar inställbara funktionsvärden.

= Stegar upp i menyerna samt ökar inställbara funktionsvärden.

= Ut/Exit. Utgång ur menyträdet utan att spara (samt ångrar ingång i menyn).

Vad som går att justera i brännarens inställningar för normalanvändaren, framgår av följande tabell.

MENY Betydelse / förklaring
EFFEKTLÄGE	Vilket effektläge som önskas 1, 2, 3
PELLETSTRIM	Justera mängden tillförd pellets
LOGGNING	Loggar felen i brännaren för uppföljning
URELDNING	Tvinga brännaren till ureldning
MENY/AVANCERAT	Tillträde till avancerat menyn via kod

DISPLAYTEXTER

Standby läge

PAUS Ingenting i brännaren skall vara aktiverat. Brännaren väntar på startsignal från termostaten. OFF FC: 0 %

Vid termostattillslag aktiveras

Steg 1 Uraskning

URASKNING Rostret skjuts ut, när rostret nätt yttre ändläge blåser fläkten för fullt innan rostret dras in. OFF FC: 0 %

Steg 2 testblåsning

TESTBLASNING Fläkten startar och om fotocellsvärdet understiger 5 % går programmet vidare. ON FC: ? %

Steg 3 startbränsle

TANDNING 1 eldsignal från ON FC: ? % Startbränsledosen matas in i brännaren och programmet väntar på fotocellen.

Steg 4 övergångsfas

OVG.FAS ??KW Övergångsfasen startar, fotocellen och styrsystemet har registrerat eld. Små doser pellets matas in i brännaren. Varje matningsfas ökas stegvis ON FC: ? % tills rätt pelletsmängd erhålls.

Steg 5 eldning

ELDNING ??KW ON FC: ? % Eldningsfasen pågår tills det att termostaten bryter.

Steg 6 ureldning

URELDNING ON FC: ? % Termostaten har nu brutit och brännaren gör en ureldning.

Steg 7 åter till standby läget

MENY TEXTER

PAUS Brännaren står i standby läge.

OFF FC: 0 %

Tryck in

EFFEKTLAGE Här kan brännarens effekt ändras.Effekt 1 = 12 kW, 2 = 15 kW, 3 = 18 kW. Dessa effekter kan varieras i avancerat menyn.

ENTER EXIT

Tryck in

PELLETSTRIM Här finjusteras den tillförda mängden pellets. Justering behövs ej om rätt vikt ställts in i avanceratmenyns "INTRIMMNING".

ENTER EXIT

Tryck in

URELDNING

ENTER EXIT

Skall brännaren rengöras, eller av annan orsak stannas under drift. Tryck Ⓜ för att utföra ureldning. För återstart av brännaren efter utförd uraskning tryck Ⓜ för att göra brännaren startklar.

Tryck in

LOGGNING

nings hjälp. De tio senaste felen lagras och avläses här. ENTER EXIT Läs mer om koderna under felsökning.

Tryck in

MENY/AVANCERAT

endast användas av person med god kännedom om brännarens ENTER EXIT programfunktioner.

LEVERANSINSTÄLLNING

Brännaren är leveransinställd enligt följande:

Allmänt tillgängliga menyn

Meny	Inställda värden	Val Inställbart
Effektläge	1 = 12 kW	1, 2, 3 kW	10-20 kW
Pelletstrim	95 %	50-200 %	50-200 %
Ureldning	90 s		10-600 s
*Loggning	10 - 26	Ej ställbar	Ej ställbar
Meny/avancerat	slumptal	+5

*Loggning betyder att styrsystemet lagrar de senaste 10 fel-koderna. Se mer omdetta under rubriken felsökning.

Avanceratmenyn

Meny/Avancerat Fabriks inställt Min-Max Enhet
Effektinställning 12, 15, 18 kW 10-20 kW Kilowatt
Tändnings-inställning	170 g 50-300 % Gram/%
Testblåstid 15 s	0-60 s Sekunder
Övergångstid	240-480 s	60-600 s	Sekunder
Övergångsmatning 15 %	10-50 %		%
Urblåsningstid 45 s	10-600 s	Sekunder
Eldkänslighet 50 %	40-80 %
Termostatval	Extern	Extern-Intern	Termostatval
*Språk	SVENSKA
Intrimmning/Energi	1100 g	0-2000 g	Gram/6 min.
Drifttid skruv	0		Timmar
Test		Auto/Manuell
Inställningar		Se avancerat
Menyloggning	Lagrar fel kod	Se avancerat

*Språk 1: Svenska, 2: Engelska, 3: Tyska
Språk 4: Finska är standard men valmöjligheter till annat språk finns.

ÄNDRING AV LEVERANSINSTÄLLNING

Vid ändring av inställning stega framtill önskad meny/parameter. Tryck in + knappen och möjlighet till ändring ges. O:... visar vad det inställda värdet är, N:... ändras till önskat värde. Öka värdet med + knappen, minska värdet med - knappen. Bekräfta ändringen genom att trycka på M knappen. Ångra ingång i meny/parameter genom att trycka på E knappen. Gör inga justeringar innan ni läst hela manualen.

Exempel

EFFEKT LAGE

0:1 N:2

M knappen sparar nytt värde, E knappen ångrar ingång i vald meny/parameter.

Används brännarens panntemperatursensor, är det två parametrar att justera. Först ställs tillslags-temperaturen, när M knappen åter trycks in lagras värdet och frånslagstemperaturen kan justeras. När M knappen trycks in, lagras värdet och brännaren skall nu fungera med det inställda temperaturområdet. En skillnad mellan tillslagstemperatur och frånslagstemperatur måste minst vara 5°C.

Fabriksåterställning

Fabriksinställningen kan återfås genom att stega till avancerat menyn och ange kod. Stega till inställningar och tryck in M knappen, gå till fab.aterstallning och tryck in M knappen igen, då laddas fabriksinställningen in igen.

I denna menybild kan även egna inställningar sparas., stega med + till ladda inst ?, sparainställningarna med M knappen. Vid ångra tryck på knappen.

Intrimning av pelletsmängden

Före driftsättning av brännaren skall en inställning av matningsmängden göras. Det görs i avanceratmenyns parameter "INTRIMNING".

Termostaten får ej kalla på värme när detta skall göras.

Ställ först parametern "energiinnehåll" till det energivärde pelletsleverantören angett. Anger leverantören 4,8 kW/kg, ställs parametern till 48 osv.

Knyt en plastkasse på skruvens utloppsdel, stega fram till "INTRIMNING" och följ instruktionerna.

Väg pelletsen som matats fram, ställ in vikten i gram med + / - knapparna och tryck M för att lagra värdet. Värdet måste lagras inom 15 minuter, i annat fall återgår brännaren till pausläget.

Väg noggrant med väg.

När dessa parametrar är inställda, justerar styrsystemet själv samtliga matningsparametrar automatiskt.

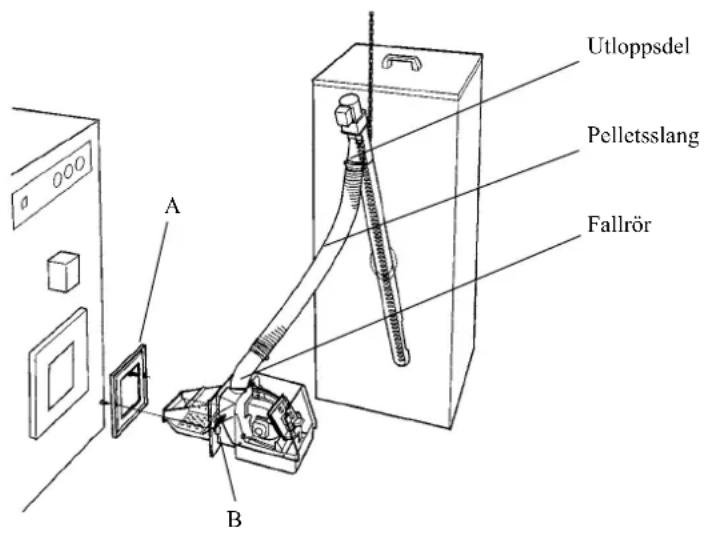

MONTAGEBESKRIVNING

IWABO Villa S2 monteras av utbildad fackman. Brännaren monteras med fördel högt i eldstaden, detta medför långa drifttider innan pannan behöver tömmas från aska. Monteras brännaren så högt att lågan riskerar nå pannans takmantel, monteras även ett förlängt lock. Förlängda locket riktar lågan framåt.

Skruva fast fästramen (A) i avsedd pannöppning, fastsättningen är olika beroende av panntyp. Nya pelletspannor har oftast en bra beskrivning om hur en brännare ansluts, och vilka tillbehör som rekommenderas. Monteringsramen har fyra körnade borranvisningar på sidan som monteras mot pannan. Dessa borranvisningar har delningen höjd 205 mm, bredd 225 mm. Passar ej delningen för din panna, borra då på passande ställe. Skruva fast ramen och se till att skruvskallarna ej kolliderar med brännarens bockade förstärkning.

Brännaren ansluts sedan mot monteringsram och panna, med de medföljda anslutningsrattarna (B). Montera fallröret i önskad vinkel mot pelletsskruven och dra åt lässkruven. Vinkla in fallröret från klämmans öppning, så att skruven på fallröret låser röret från att lossna.

Montera pelletsförrådet och pelletsskruven. Utloppsdelen på pelletsskruven och fallröret på brännaren skall ha ett minsta höjdavständ av 500 mm. Utloppsdelen och fallröret skall vara förskjutna minst 150 mm från varandra i sidled.

Fyll förrådet med pellets, anslut pelletsskruvens stickpropp i vägguttag (230V\~). Låt pelletsskruven gå tills en jämn frammatning av pellets sker. Ett tips är att knyta en plastkasse på skruvens utloppsdel, för att samla upp pelletsen som matas fram. Montera pelletsslangen mellan utloppsdel och fallrör, justera längden på slangen. Slangen skall ej vara spänd men inte heller få sådan böjning att pelletsen riskerar att fastna.

START AV PELLETSBRÄNNAREN

Brännaren startar automatiskt vid driftermostatens tillslag, tänder och brinner tills driftermostaten bryter. Alternativt styrs brännaren med panntemperatursensorn som ansluts på kretskortets övre högra sida där det står TS1. Tillse att kontaktens låsning kommer i sitt läge.

Använd medföljande kabelgenomföring.

Brännaren stoppas via drifttermostatens frånslag, eller genom en tvingad ureldning från menyn.

S! Akutstopp

Akutstopp av brännaren görs via pannans huvudströmbrytare.

Rengöring och skötsel

Brännaren rengörs efter en pelletsförbrukning av 2000 kg. Förutsatt att pannan klarar av askmängden innan pannan är full, och att det eldas med pellets av god kvalitet. Sotning av pannans konvektionsdelar, rekommenderas till minst två gånger i månaden.

1. Rengör fallschaktet med flaskborste eller annat lämpligt föremål.
2. Skrapa ren tändhällsplåt och roster, rengör hålen i rostret.

vara alltid aska i slutet kärl av obrännbart material.

Årlig skötsel eller vid behov (utförs av fackperson).

Utför en ureldning, när rostret är i sitt yttersta läge bryts pannans huvudströmbrytare.

1. Lossa kåpan och rengör fotocellen med trasa och mjukt slipmedel (tandkräm). Var aktsam med bandkabeln till display och knappsatsen.
2. Rengör fläktvingarna i fläkten. Lämpligt är att blåsa försiktigt med tryckluft.
3. Skruva bort rostersidorna och tändhällsplåten, lossa kablarna till glödspiralen.
4. Rengör utrymmet bakom tändhällen, borsta rent rostret.
5. Återmontera delarna.
6. Rengör förråd och pelletsskruv från finfraktioner.
7. Kontrollera pelletsslangens kondition.
8. Kör skruven via vägguttag (230V\~), mata fram pellets.
9. Gör en intrimning av brännaren

FELSÖKNING

Brännaren har stannat.

Kontrollera vilket larm som pressenteras i displayen.

Är displayen svart och utan text, kontrollera pannans överhettningsskydd. Hjälper ej detta är det troligen brännarens överhettningsskydd som utlösts, detta återställs genom att bryta spänningen till brännaren, demontera käpan och tryck på metallblecket mellan anslutningarna på överhettningsskyddet. Överhettningsskyddet är placerat mot fallrörets infästning rakt ovanför fläkten. Efter återställning återmonteras käpan och brännaren kan åter strömsättas. Brännarens överhettningsskydd löser ut vid 90°C.

Display text, larm som pressenteras i displayen.	Orsak Fel kod i	Loggen
FEL: TANDNING MISSLYCKAD	Misslyckats med båda tändförsöken. 10
*	Tappat ljus under eldning.	11
FEL: ELDSENSOR	Fel på fotocell, onormalt ljus. 12
FEL: KRETSKORT OVERHETTAT	Temperaturen under kåpan för hög. 13
FEL: TEMPERATURSENOR LAG	Fel på panntemperatursensorn till inbyggda drifttermostaten.	14
FEL:TEMP-ERATURSENSOR HOG	Fel på panntemperatursensorn till inbyggda brännartermostaten.	15
FEL: OPTO-KOPPLARE	Fel på kretskortet. 16
FEL: FLAKT-GAR	Fläkt går när den ej ska. 18
FEL: FLAKT-STOPP	Fläkt går ej när den ska. 19
FEL: FLAKTFART	Fläkt går med för låg hastighet.	20
*	Misslyckats med första tändförsöket. 21
FEL: MATARSKRUV-FEL	Pelletsskruv ej ansluten.	22
FEL: URELDNING MISSLYCKAD	Fotocellen har ej fått mörker på 15 minuter i ureldningen.	23
FEL: TAPPAT LJUS UNDER ELDNING	Tappat ljus under eldning och misslyckats att tända om.	24
FEL: SKRAPA DRIFTFEL	Fel på skrapkortet eller motor.	25
FEL: SKRAPA FAST STANG AV 5 MIN	Rostret går för tungt.	26

* Dessa felkoder presenteras ej i displayen men loggas som felkod.

MÖJLIGA ORSAKER TILL FEL

Felkod Möjlig orsak Åtgärd
10 Pellets	skruven matar ej tillräckligt med pellets.Slut på pellets i förrådet.Säkring till tändningen trasig.Glödspiralen trasig.Fotocellen behöver rengöras.	Gör en intrimning.Fyll förrådetByt säkring 6,3AByt spiralen 48 +/- 5 %Rengör fotocellen
11 Pellets	skruven matar ej tillräckligt med pellets eller för mycket pellets.Slut på pellets i förrådet.Fotocellen behöver rengöras.	Gör en intrimning.Fyll förrådet.Rengör fotocellen.
12 Kortsluning i eller fel på fotocellen. Byt fotocellen
13 För hög temperatur i pannrummet. Åtgärda värmeläckage.
14 Fel i panntemperatursensorn. Byt sensorn
15 Fel i panntemperatursensorn. Byt sensorn
16 Fel på kretskortet. Byt kretskortet
18 Fläkten går även när brännaren står i paus.		Byt kretskortet
19 Fläkten går ej när den ska.		Byt fläktsäkringen 800 mA (ska vara snabb säkring: F800 mA), kontrollera anslutningar, byt fläkten.
20 Fläkten går trägt. Rengör fläkten, byt fläkten
21 Missat startförsök 1. Utför intrimning
22 Fel matarskruv.	Anslut pelletsskruven
23 Felaktigt intrimmad.	Utför intrimning
24 Pellets	skruven matar ej tillräckligt med pellets eller för mycket pellets.Slut på pellets i förrådet.Fotocellen behöver rengöras.	Gör en intrimningFyll förrådetRengör fotocellen.
25 Driftfel skrapa	Kontrollera anslutningarna mellan skrapkortet och huvudkortet.
26 Skrapa fast	Rengör rostret och bryt spänningen till brännaren under fem minuter.

SPRÄNGSKISS OCH RESERVDELSNUMMER

1 1197239999 Knappsats

2 1191009999 Kåpa (plastdel)

3 1191429999 Display

4 1197399999 Kåpa (plåtdel)

5 1191499999 Kretskort (huvudkort)

6 1197409999 Kretskortshållarc

7 1191509999 Kretskort för skrapfunktion

8 1197259999 Fallrör vridbart

9 1191039999 Lock

10 1191439999

Rosterfront

11

1191849999

Rosterskrapa

12 1190559999

Tändhällsplåt

13 1196059999

Glödspiral

14

1190239999

Fästplåt tändhäll/glödspiral

15

1191819999

Täckplåt tändhäll/glödspiral

16 1191189999

Pelletsbroms

17

1197469999

Brickfjädersats 9 st

18 1191899999

Rosterfäste

19 1197459999

Brännarkropp

20

1190759999

Uttag matarskruv

21

1197269999

Anslutningskontakt

22

1197419999

Stomme bakdel

23

1197429999

Hållare

24 1191879999

Ställdon

25

1190219999

Fläkt med rotationsvakt

26

1198029999

Fotocell kompl.

27

1190589999

Överhettningsskydd

28

1197279999

Microbrytare

29

1197289999

Fjäder

30

1197299999

Axel för microbrytarefunktion

31

1190809999

Förskruvning PG 9

15,2

Art. nr. Övriga reservdelar

1190249999	Monteringsram
1198219999	Packning
1198229999	Tätningssnöre
1190439999	Härdplastrattar
1191649999	Tändkabelsats
1190859999	Övervakningskabel fläkt/skrapkort
1197439999	Bandkabel mellan huvudkort och display
1197309999	Anslutningskabel 2 meter med 5/pol hon kontakt
1196229999	Säkring 1A
1196309999	Säkring 800mA
1196299999	Säkring 6,3A trög

Tillbehör

Art. nr. Benämning

1190029999 Askfälla

1190599999 Benställning pelletsskruv

1190049999 Förlängt lock

1196349999 Laddomat 78°

1190089999 Pelletsförråd 300 liter

1190079999 Pelletsförråd 730 liter

1190099999 Pelletsförråd 250 liter (enkelt)

1190061501 Pelletsskruv 1,5 m

1190091501 Pelletsskruv 2,5 m

För skruvar 3 m och längre kontakta METRO THERM AB

1178129999 Tigex dragbegränsare

1190189999 Vecdeldnings plugg

1190569999 Ändlager till pelletsskruv

1190159999 Överhettningsskydd (panna)

SPRÄNGSKISS PELLETSSKRUVAR

1 1198079999 1 Skruvmotor SPG 25W 6r/m utv.200:1 motsols rot.
2 - 2 Skruv MC6S M5x45 Svart (lev.med motor)
3 - 2 Låsbricka	M5 (lev.med motor)
4 - 2 Bricka	M5 (lev.med motor)
5 1196679999 1 Stoppskruv	SKSS M6x8
6 1196409999 2 Mutter	LM6M M6 lockingmutter låg FZB
7 1191099999 1 Motoradapter
8 1190789999 1 Fästkrok
9 1191319999 2 Snabblänk
10 1190889999 1,3 m Kedja
11 1191149999 1 Matarör med motorfäste
12 1191829999 1,6 m Spiral FA55 till skruv 1,5 m
13 1191839999 2,6 m Spiral FA55 till skruv 2,5 m
14 - 1 -	Ingår i 1190599999
15 1190599999 1 Benställning	Komplett (säljs som tillbehör)
16 - --	Ingår i 1190599999
17 - --	Ingår i 1190599999
18 1191289999 2 Slangklamma	58-75 FZB
19 1190509999 1 m Plastslang	D=65mm självslocknande
20 1191199999 1 m Plaströr 75mm till skruv 2,5 m
21 1191549999 1,5 m Plaströr 75mm till skruv 1,5 m & 2,5 m
22 1191249999 1 Skarvmuff	Till skruv 2,5 m
23 1196669999 2 Skruv RXS 3,5x9,5 till skruv 2,5 m

EL-SCHEMA

PLINTAR OCH ANSLUTNINGAR

Säkringarnas placering och storlek

F1 = F800mAL250V Fläktsäkring

F2 = F1AL250V Säkring för pelletsskruven

F3 = T6,3AL250V Tändningssäkring

F4 = N/A

F5 = N/A

INSTALLATÖR OCH KONTAKTPERSON

Installationsdatum
Installerad av
Adress
Postort
Telefon
Mobil

Serviceprotokoll

Datum Servad/ok CO2 Rg.temp CO ppm Utfört av

PELLETS REKOMMENDATIONER

Pellets av god kvalitet bör användas för att undvika onödiga driftstopp. Träpellets är tillverkat av ren träråvara som t ex sågspån och flis som är restprodukter från skogsindustrin. Träpellets innehåller normalt inga främmande ämnen utan använder träets eget lignin som bindemedel. Dock finns det pellets med tillsats av stärkelse eller wafolin som bindemedel. Träpellets har låg fukthalt (6-10 %) och askhalt (ca 0,5 %) vilket gör att energiinnehållet är högt och förbränningsegenskaperna blir goda.

Pellets data

Diameter: 6-10 mm

Längd: max 4 x diametern

Energiinnehåll: 3120 kWh/m3

4800 kWh/ton

Torrhalt: ca 92 %

Svensk standard: SS 18 71 20

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi: METRO THERM AB

FRANSKA VÄGEN 24

393 56 KALMAR

Försäkrar under eget ansvar att produkten:

IWABO VILLA S2

Uppfyller och är godkänd enligt gällande branschnormer, i följande standarder eller andra regelgivande dokument.

Enligt villkoren i direktiv

• 98/37/EEG Maskindirektivet
• 73/23/EEG Lågspänningsutrustning
• 89/336/EEG EMS

Kalmar 2008-10-01

Verkställande direktör METRO THERM AB

ORDLISTA

Area Ytstorlek
Aska Restprodukt vid förbränning
Askutrymme Utrymme i pannan	där askan samlas
Avanceratmeny Används av kval	lificerad användare
Bryttemperatur Övre panntemper	ratur som önskas
Bränslepelletsen Trä sammanprössat till små stavar
Digitaltermostat Styr pannans temperatur med elektronik
Display Informationsfönster, där aktuell status ges
Driftermostat	En bimetallkontakt som förändras av temperatur
Dykrör	Rör med botten som går in i pannans vatten
Effekten	Hur mycket värme som krävs
Effektlägen	Vilket kilowatt-tal som används
Eldutrymmet	Utrymme i pannan där flamman frigörs
El-tändning	Tänder pellets med en glödspiral
Energivärde	Energiinnehåll i pellets räknas kW/kg
Externskruv	Pelletsskruv som tillför brännaren pellets
Fallröret	Leder pellets till fallschaktet
Fallschaktsprincip	Leder pellets till rostret
Fastbränsleeldning	Allt brännbart som ej är i vätskeform
Finfraktion	Trädamm och sågspån
Fläkt, fläkten	Komponent som tillför luft till förbränningen
Fotocell(en)	Komponent känslig för ljusförändringar
Fästram	Detalj att montera mellan panna och brännare
Förbränningen	Värmeavgivande process
Förbränningsluft	Tillför syre till förbränningen
Förbränningsutrymmet	Del i pannan där lågan frigörs
Konvektionsdel(arna)	Värmeupptagande yta i pannor
Loggning	Sparar information för uppföljning
Menyknappar	Knappar att styra och ge kommandon
Panntemperatursensor	Komponent känslig för temperaturförändringar
Pelletsskruven	Transporterar pellets från förråd till brännare
Pelletsslangen	Leder pellets från pelletsskruven till fallröret
Programfunktioner	Valbara reglerprocesser
Programmet	Reglerar hela förbränningsprocessen
Roster, rostret	Detalj i brännaren där förbränningen sker
Startbränsledos	Mängd pellets som krävs vid upptändning
Styrsystemet	Kretskort med processor, styr olika reläfunktioner
Termostaten	Styr, start och stopptemperaturerna
Termostattillslag	Startsignal till brännaren
Tillslagstemperaturen	Önskad lägsta panntemperatur
Tilluftsventil	Friskluftsintag till byggnad/rum
Undertrycket	Vakuum i förbränningsutrymme
Uraskning	Rengör rostret inför nytt drifttermostattillslag
Ureldning	Process som bränner bort pellets vid frånslag
Verkningsgrad	Andel energi som pannan tar tillvara, räknas i %
Övergångsfas	Process mellan tändning och normaleldning
Överhettningsskydd	Säkerhetskomponent

AVANCERAT MANUAL MENYTEXTER

Dessa menyer justeras endast av IWABO-installatör.

Vid tryck på M knappen ges tillträde till önskad meny. Aktuell inställning visas alltid i displayens nedre vänstra hörn efter "O:tid/värde". Nytt värde ställs in i displayens nedre högra hörn där det står "N:tid/värde".

För att öka eller minska en tid eller ett värde tryck på +/ - knapparna till önskad inställning. För att bekräfta ny inställning tryck på M knappen. För att ångra, tryck E knappen.

För tillträde till avanceratmenyerna läggs 5 till slumptalet som visas i displayen. Exempel: om talet 18 visas i både O:18 och N:18, tryck på knappen tills N:23 visas. Tryck därefter på knappen för att få tillträde till avanceratmenyerna.

Exempel:

MENY/AVANCERAT

O:18 N:23

Gammalt Nytt

Effektinställning.

EFFEKT INST. Här justeras vilka 3 effekter som skall användas i allmänna menyns "EFFEKTLÄGE" mellan 10-20 kW. ENTER > EXIT

Vid tryck på M nappen vid "EFFEKT INST" kommer "Effekt 1 (kW)" att visas i displayens övre vänstra hörn. I displayens nedre vänstra hörn visas "O:12" avser inställt värde i kW. Skall effekten ändras trycks + / - knappen tills önskad ny effekt visas i displayens högra nedre hörn t.ex."N:14". Trycks nu M nappen in lagras det nya värdet i effektläge 1 till 14 kW. När detta genomförts visas menyn för effektläge 2 och kan justeras till önskat värde.

Skall inget ändras trycks Mnappen in och då sparas det som står under "N:15", alltså effektläge 2 är ställt till 15 kW. Önskas inga ändringar ångras ingång i menyn med ett tryck på Ebnappen, detta gäller i samtliga menyer.

Tändinställning.

TÄNDNINGS INST. automatiskt mot vilken ENTER <> EXIT

Här justeras mängden startbränsle i %, mängden bestäms vikt som ställts under "INTRIMNING".

Vid tryck på M knappen i denna parameter visas "Tänddos 1" i displayens övre vänstra hörn. Förändringar görs i %, startdosen är fastställd till 170 gram. Ökas värdet till 110 % ändras startdosen till 187 gram. Har brännaren misslyckats i sitt första startförsök, går "Tänddos 2" in där fabriksinställningen är 50 % av 170 gram, alltså 85 gram.

Testblåstid.

TESTBLASTID Testblåstiden avser hur lång tid panna och skorsten skall ventileras innan start av förbränning tillåts, 10-100 sekunder.

ENTER <> EXIT

För pannor som är svåra att få igång självdaget i, är det lämpligt att öka tiden brännaren testblåser. Fabriksinställd till 15 sekunder.

Övergångstid.

OVERGANGSTID Här väljs hur lång tid från det att eld registrerats, till full matning erhållits i valt effektläge.

ENTER <> EXIT

Övergångstiden har två menyer. En för att ställa övergångstiden vid 10 kW och en för övergångstid vid 20 kW.

Tiden som ställs i första menyn avgör hur lång tid det tar att uppnå 10 kW. Tiden i andra menyn bestämmer hur lång tid det tar att stega till 20 kW, från det att eld registrerats. Är brännaren inställd på en lägre effekt tar det kortare tid att uppnå inställd effekt.

Övergångsmatning.

OVG. MATNING Här kan en finjustering göras av den tillförda pelletsmängden i övergångsfasen. Vilken mängd som tillförs när eld registrerats till ENTER <> EXIT brännaren uppnår 10 kW tillförd effekt.

Övergångsmatningen ställs till önskad mängd pellets som brännaren skall tillföras efter det att eld registrerats i brännaren. Tillförda mängden ökas i varje matningssekvens under inställd tid. Fabriksinställd till 15 % av full matning vid 10 kW.

Urblåsningstid.

URBLASNINGSTID Urblåsning görs när termostaten slagit från och fotocellsvärdet understiger 12 %. Här kan också bestämmas när uraskningen utförs, ENTER <> EXIT vid termostatens till- eller frånslag.

Under urblåsningsmenyn finns också en meny, för att styra när rostret skall rengöras. Antingen efter utförd ureldning, eller vid termostattillslag.

Eldkänslighet.

ELDKANSLIGHET Här kan eldkänsligheten justeras, vid vilket ljusvärde i % som styr- systemet skall acceptera eld. ENTER <> EXIT

Eldkänsligheten bör ej justeras, om rätt fotocell är monterad. Fabriksinställd till 50 %.

Termostatval.

TERMOSTATVAL I denna meny väljs vilken termostat som skall användas. Extern pann-termostat eller brännarens temperatursensor.

ENTER <> EXIT

Används temperatursensorn, kan tillslags- och frånslagstemperaturerna väljas från två menyer. Dessa menyer ges det tillträde till sedan du valt tempsensor. Brännaren skall alltid vara elektriskt ansluten till, ett i pannan monterat överhettningsskydd.

Rosterskrapa.

ROSTERSKRAPA Vid fel på skrapan/skrapkortet i brännaren kan här skrapan avaktiveras för att köra brännaren en kortare tid utan skrapfunktionen.

ENTER <> EXIT

Språk.

SPRAK Språkvalet är begränsat till svenska och engelska.

Uppdateras efter behov.

ENTER <> EXIT

Intrimning.

INTRIMNING Viktigaste parametern i hela styrsystemet.

Här justeras hur mycket pellets externa pelletsskruven ger vid 100 % drift.

ENTER <> EXIT

Vid intrimning bör du ha en påse och en ganska noggrann våg till hands. När du går in i denna meny kommer först "Energi (kwh/kg)", där ställs energiinehållet av pelletsen in. Efter den menyn kommer det upp i displayen "montera påse", då skall pelletsskruven vara fylld till utloppet med pellets.

Häng en hink eller påse vid pelletsskruvens utlopp, tryck på M knappen. Nu visas en tidsned-

räkning i displayen, pelletsskruven går i 6 minuter. Vikten som nu erhållits ställs in med

knapparna och bekräftas genom att trycka M knappen.

Drifttid skruv.

DRIFTTID SKRUV

varit i drift, för en beräkning av energiåtgång mm.

ENTER <> EXIT

Under denna meny går det att se tiden som den externa pelletsskruvenning av energiåtgång mm.

Meny/test.

EXITMENY/TEST Avsedd att användas vid felsökning. En automatisk och en manuell körning av ingående komponenter kan göras.

ENTER <> EXIT

I manuella testet kan varje komponent testas var för sig, startas och stoppas med M knappen och stoppas med E knappen.

Stega till önskad funktion med + och - knapparna. I displayen visas i ordningsföljd:

1. Fläkt, vid test av fläkten visas varvtal som skall stabilisera sig på 2000 varv.

2. Pelletsskruven startas och stoppas med M E

3. Tändelement aktiveras med Moch stoppas med E

4. Rostret skjuts ut med Ⓓ och in med Ⓔ här visas hur många ampere ställdonet förbrukar under drift. Amperetalet visas i milliampere och får ej överskrida 500 mA, gränsen för att brännaren larmar för skrapa fast är på 1300 mA.

5. Aktuell temperatur vid ansluten temperatursensor.

6. Aktuellt fotocellsvärde.

7. Displaybelysning på/av.

8. Avsluta.

Inställningar.

INSTALLNINGAR Här sparas inställningar som utförts vid installationen, eller hämtas fabriksinställningar och installationsinst.

ENTER <> EXIT

Tre olika huvudmenyer finns tillgängliga:

ladda inställningar, spara inställningar och fabriksåterställning

• Ladda inställningar innebär att de inställningar som tidigare är sparade kan återfås.
• Spara inställningar. När installatören är klar med sina inställningar av pellets brännaren, kan han spara dessa för att kunna återuppta dessa inställningar trots att ändringar därefter gjorts.
• Fabriksinställningar. Återställer brännaren till dess ursprungliga inställningar.

Menyloggning

MENY/ LOGGNING Här lagras och visas samtliga fel och antal gånger som felen inträffat. Antal tändningar som utförts totalt går även att avläsa.

ENTER <> EXIT

I menyloggning finns fyra undermenyer:

visa antal fel, antal tändningar 1, antal tändningar 2, senaste fel

• Visa antal fel, här pressenteras varje felkod för sig. Ex. "E-CODE 10(X)", fel koderna och vad de står för kan läsas på sidan 17.
• Antal tändningar 1, visar hur många tändningar som utförts.
• Antal tändningar 2, visar hur många omtändningar pelletsbrännaren gjort. (Innebär missat sitt första tändförsök).
• Senaste fel, visar felkoder i felföljd. För enklare felsökning.
