BRUKSANVISNING Designer Topaz 97 Husqvarna-Viking

Denna hushållssymaskin är konstruerad och byggd för att överensstämma med standard IEC/EN 60335-2-28.

Nätanslutning

Den här symaskinen får endast användas med den spänning som anges på märkplåten.

Säkerhetsföreskrifter

• Den här symaskinen får inte användas av personer (däribland barn) med nedsatt fysisk, sensorisk eller psykisk förmåga eller med otillräckliga erfarenheter och kunskaper, såvida det inte sker under övervakning av och med instruktioner om hur man använder symaskinen från en person som ansvarar för deras säkerhet.
• Barn ska vara under tillsyn så att de inte får tillfälle att leka med symaskinen.
• Symaskinen får aldrig lämnas utan uppsikt när den är inkopplad.
• Koppla alltid ur symaskinen från elnätet när du inte använder den och innan du rengör den.
• Stäng av symaskinen (’0’) varje gång du ska göra något i området runt nälen, till exempel trä nälen, byta nål, ta upp undertråden eller byta pressarfot.
• Använd aldrig symaskinen om sladden eller stickproppen skadats.
• Se upp för rörliga delar. Var speciellt uppmärksam på symaskinsnålen.
• Använd symaskincen endast på det sätt som beskrivs i den här bruksanvisningen. Använd endast tillbehör som rekommenderas av tillverkaren och som anges i den här bruksanvisningen.
• Dra alltid ur elsladden innan du byter lampa. Sätt alltid i en ny lampa av samma typ (volt och watt).

Observera följande! Denna produkt måste återvinnas enligt nationell lagstiftning gällande elektronik/elektroniska produkter. Vid tveksamheter var vänlig kontakta din återförsäljare för rådgivning.

Inställningar

Sidorna 10-31

[Non-Text]

Sömnadsläge

Sidorna 32-44

2

Grundläggande sömnadstekniker

Sidorna 45-54

3

Broderinställningar

Sidorna 55-58

4

Broderläge

Sidorna 59-67

5

Skötsel av maskínen

Sidorna 68-70

6

Maskinöversikt och tillbehör, sidorna 6-9

Sömtabell och alfabet, sidorna 71-73

Innehållsförteckning

Maskinöversikt....6

Tillbehör som ingår 8

I. Inställningar

Uppackning....10

Koppla in sladden till fotreglaget 10

Ansluta nätsladden och fotreglaget 10

Plocka undan efter sömnad ....I

Utökad sömnadsyta ......II

Använda friarmen ....I

Trådhållare och trådbrickor 12

Trädning av överträden 13

Nälträdare 14

Avskärning av träden 14

Trädning med tvillingnål 15

Trådsensor....15

Spola undertråd, modell 20 ....16

Spola undertråd, modell 30 ....17

Sätta i undertrådsspolen 18

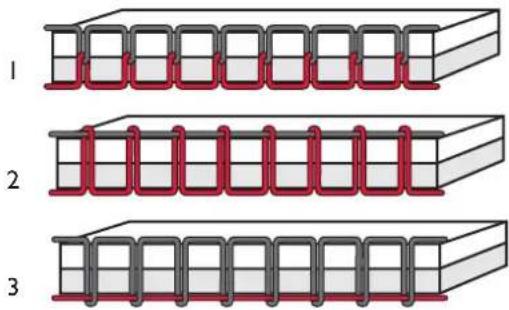

Trådspänning....19

EXCLUSIVE SENSOR SYSTEM™ (ESS) .....19

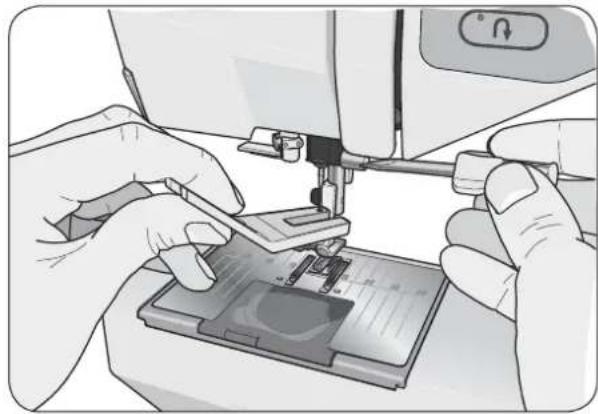

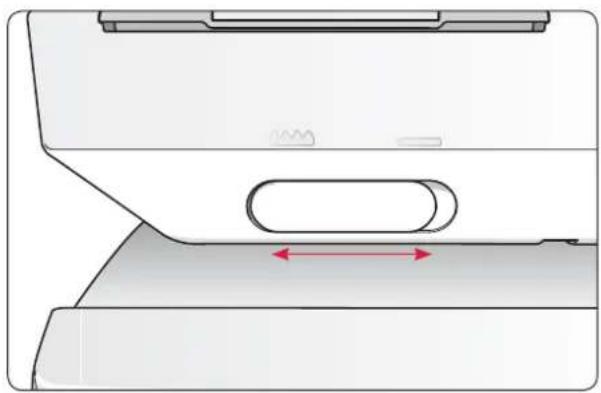

Sänka matartänderna 20

Byta pressarfot ....20

Byta näl ......20

Nålar 21

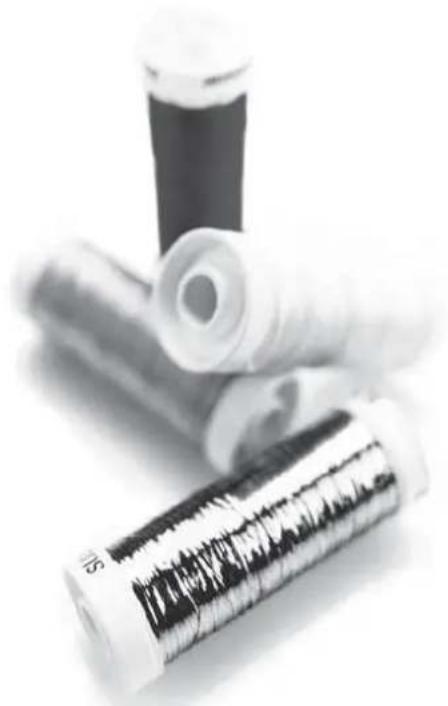

Trådar....22

Pictogrampenna....22

Mellanlägg....22

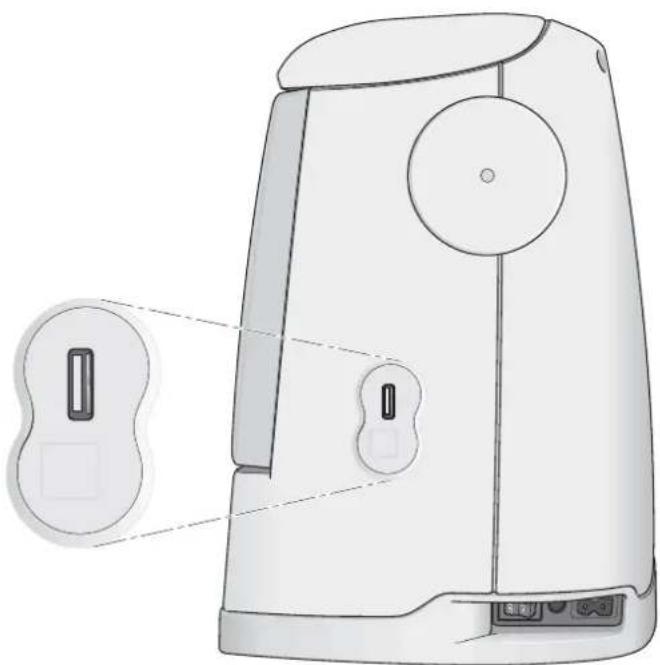

USB-port....23

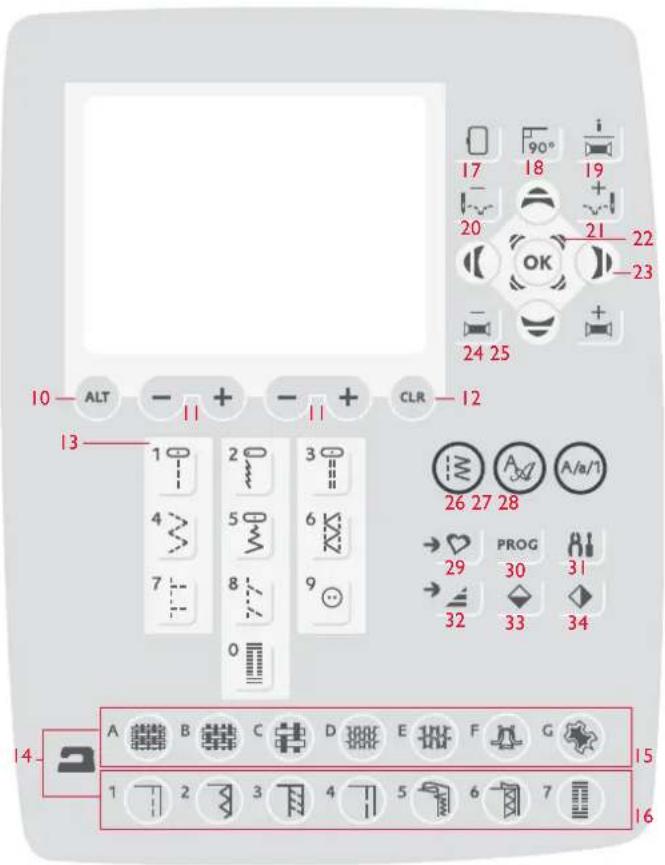

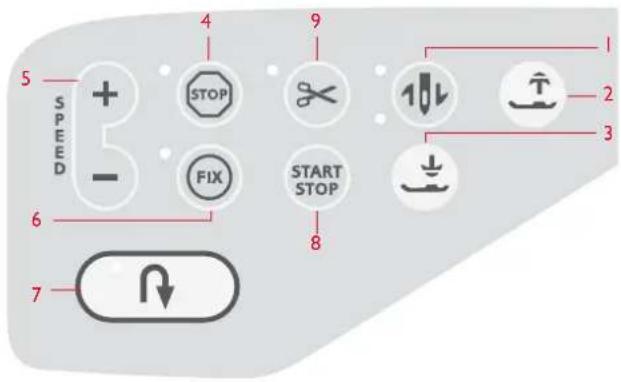

Kontrollpanelen, översikt 27

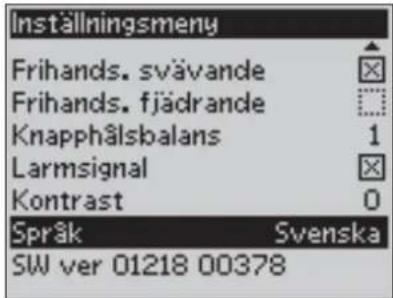

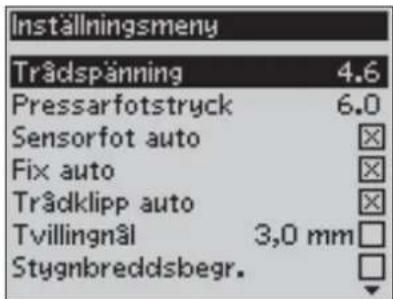

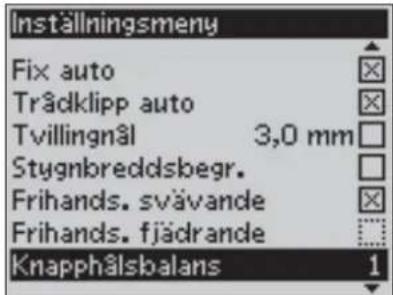

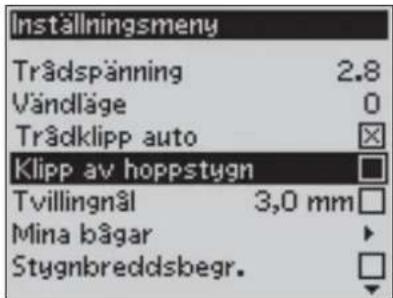

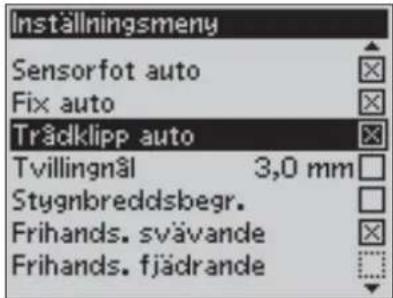

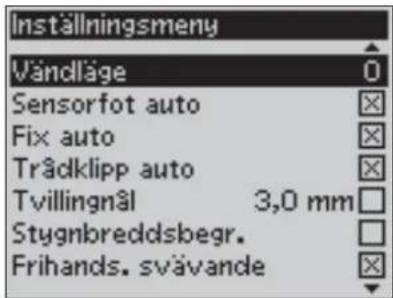

Inställningsmenyn 28

2. Sömnadsläge

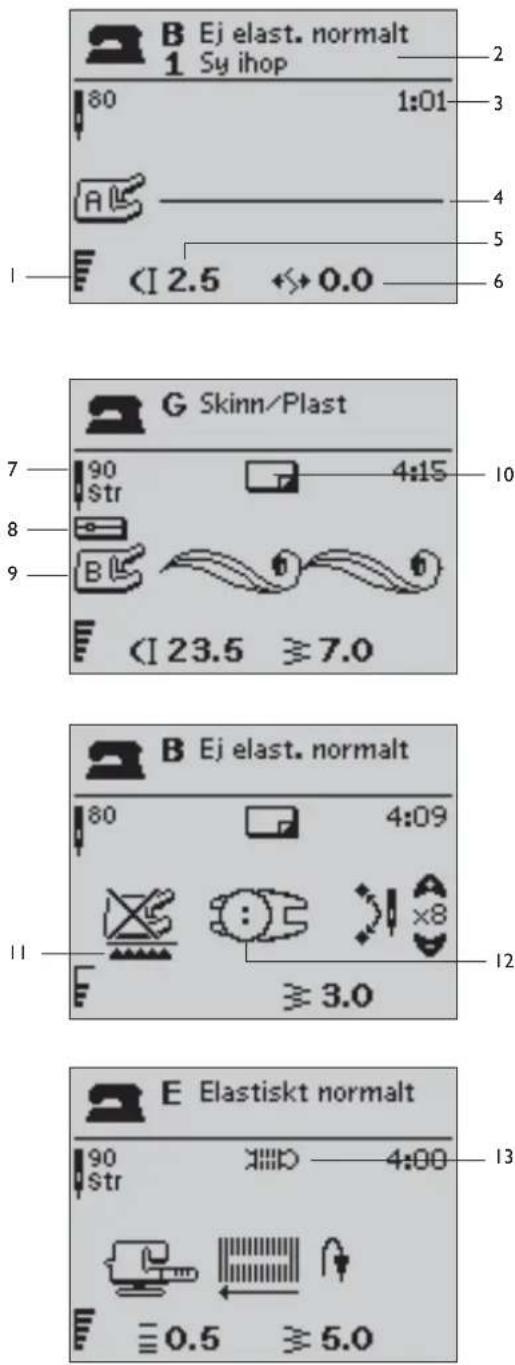

Sömnadsläge, översikt 32

Välja en söm 33

Välja ett alfabet 33

Exklusiv SEWING ADVISOR™ 34

Söminställningar 35

Programmera 37

Menyn Mina sömmar ....40

Pop up-meddelanden om sömnaden ....41

3. Grundläggande sömnadstekniker

Sy ihop 45

Överkasta....45

Sy ihop och överkasta 46

Träckla 47

Stoppning och lagning 47

Fäll 48

Osynlig fällsöm 49

Sy knapphål 50

Sy i knappar ....52

Sy i dragkedjor ....53

Avsmalnande satinsöm, modell 30 ....54

4. Broderinställningar

Översikt över broderenhet 55

Översikt över broderbåge 55

Mönster....55

Spänna fast tyget i båge 57

Skjuta på bågen 57

Komma igång med broderi 58

5. Broderläget

Broderläge, översikt ....59

Ladda ett broderi 60

Ladda ett teckensnitt ....60

Broderinformation....61

Redigera mönster 62

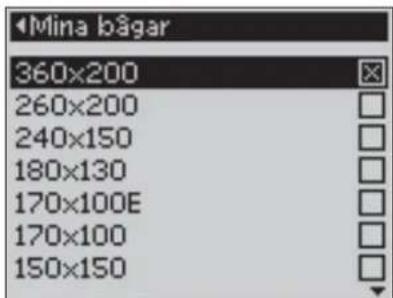

Alternativ för broderbåge 63

Broderfunktioner 64

Pop up-meddelanden om broderiet ....65

4. Skötsel av maskinen

Byta glödlampa 68

Rengöra maskinen 68

Felsökning....69

Sömtabell – meny I. Nyttosömmar ....71

Sömöversikt 73

Alfabet 73

Index 74

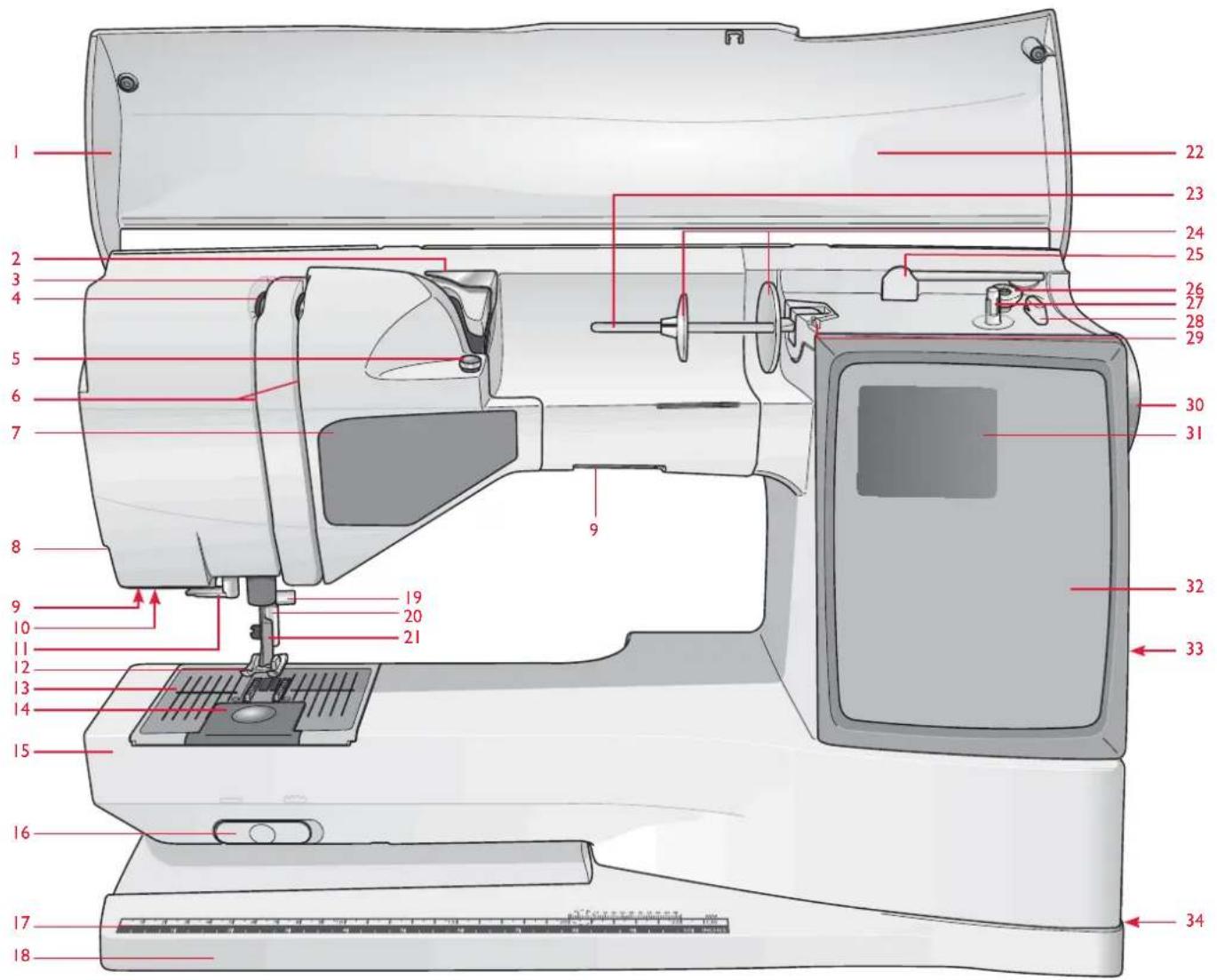

Översikt av maskinen

Framsida

1. Lock
2. Förtrådspänning
3. Trådspänningsskivor
4. Trädtilldragare
5. Trådspänning för undertrådsspolning
6. Trådskåtor

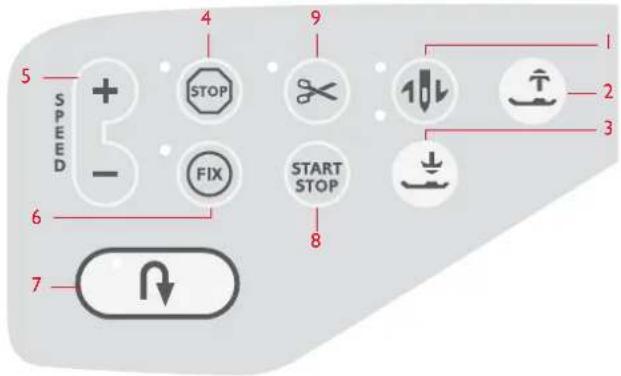

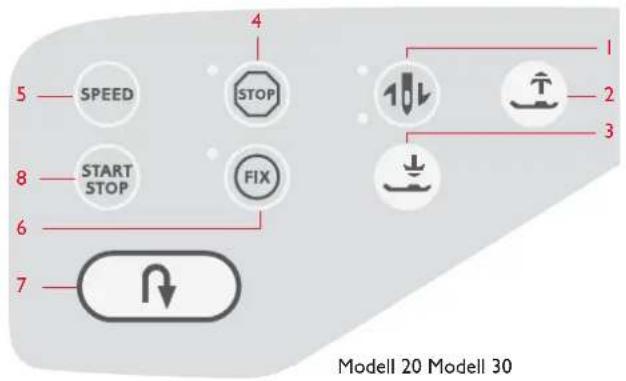

7. Panel med funktionsknappar
8. Trådkniv
9. Glödlampor
10. Uttag för automatisk knapphålsmätare

11. Inbyggdnälträdare

12. Pressarfot

13. Stygnplåt
14. Lucka till spolkorgen
15. Friarm
16. Vred för att sänka matartänderna
17. Knapphålslinjal och inbyggt måttband
18. Bottenplatta
19. Nålfäste med nälklämskruv
20. Pressarfotsstång
21. Pressarfotsfäste
22. Sömpanel

23. Fast trådrullehållare

24. Trådskivor

25. Extra trådhållare
26. Spolreglage (modell 30)
27. Spolaxel (modell 30)
28. Trådkniv för spolning (modell 30)
29. Trådledare för spolning
30. Handhjul
31. Grafi sk display
32. Kontrollpanel
    33.InbyggdUSB-port

33. ON/OFF strömbrytare, anslutningar till nätsladd och fotreglage

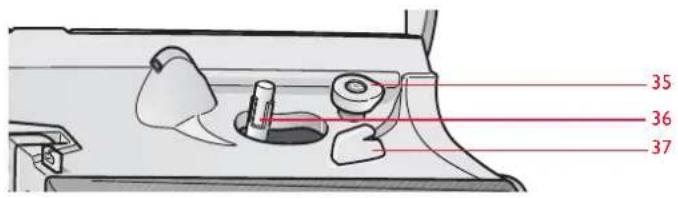

34. Undertrådsstopp (modell 20)

35. Spolaxel (modell 20)
36. Trådkniv för spolning (model 20)

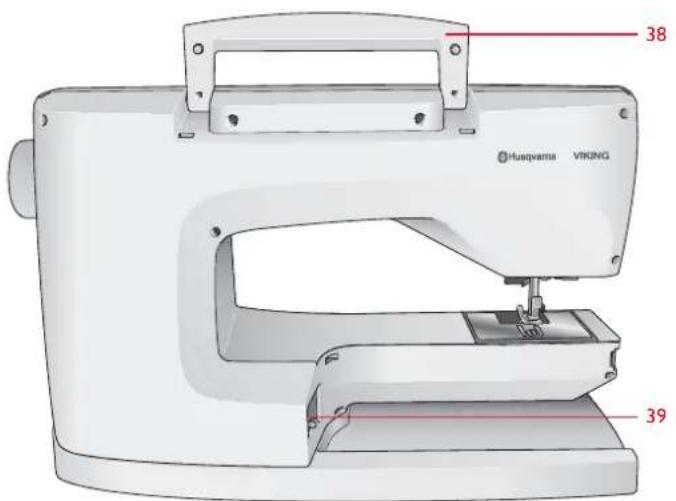

Baksidan

1. Handtag
2. Uttag för broderenhet

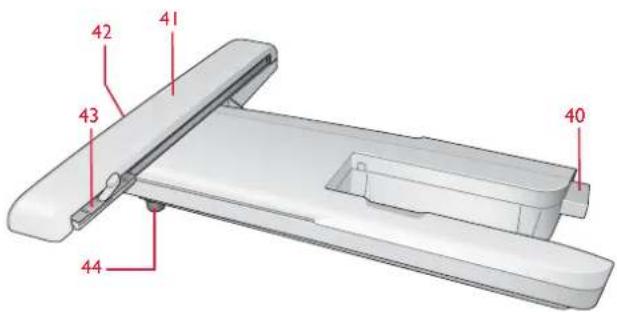

Broderenhetens delar

(Typ BE18 till modell 30, typ BE19 till modell 20)

1. Broderenhetens uttag
2. Broderarm
3. Frikopplingsknapp för broderenheten (undersida)
4. Fäste för broderbågen
5. Justeringsfötter

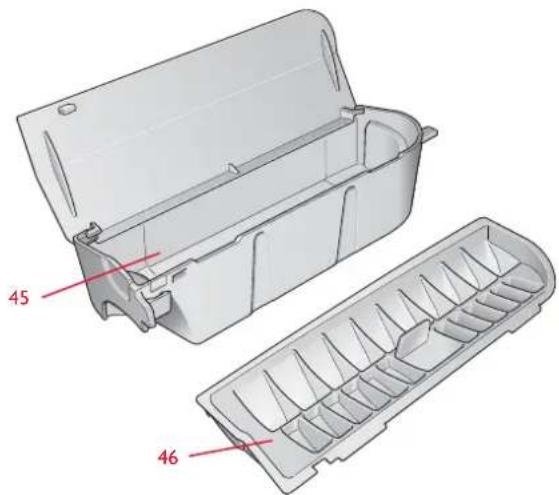

Tillbehörslåda

I tillbehörslådan fi nns det speciella fack för pressarfötter och spolar, och det finns också plats för nålar och andra tillbehör. Förvara tillbehören i tillbehörslådan så har du dem alltid nära till hands.
45. Fack för tillbehör
46. Uttagbart förvaringsfack för pressarfötter och spolar

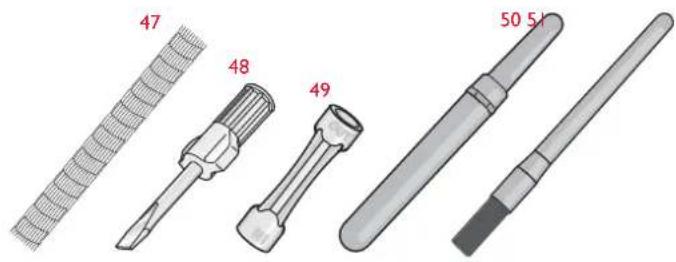

1. 2 trådnät. Sätt nätet runt spolen när du använder syntetträd som lätt hasplas av.
2. Skruvmejsel
3. Lampbytare
4. Sprättare
5. Borste
   52.2 glidplattor
6. 2 filbrickor
7. 2 stora trådbrickor (en sitter på maskinen vid leverans)
8. Litcn trådbricka
9. Medelstor trådbricka (sitter på maskinen vid leverans)
10. 6 spolar (en sitter i maskinen vid leverans)
    58.Universalverktyg/lyftbricka
11. USB Embroidery stick (1 GB)
12. Klämmor (16 till modell 30, 10 till modell 20)
13. Pictogrampenna
14. Hoop Easc 260 x 200 mm (cndast till modell 20)
15. Hoop Ease 360 x 200 mm (endast till modell 30)

Broderbågar som ingår

1. DESIGNER™ Royal Hoop, 360 x 200 mm (Endast till modell 30)
2. DESIGNER™ Crown Hoop, 260 x 200 mm (Endast till modell 20)
3. DESIGNER™ Splendid Square Hoop, 120 x 120 mm

Andra tillbehör som ingår, fi nns inte med på bilden

• Sax
  • Nälar
• Skyddshuv/väska (sitter på maskinen vid leverans)
  • Fotreglage
• Sladd till fotreglage
• Nätsladd
  • Brodertråd
• Bitar av tyg och mellanlägg
• 4D™ Embroidery Machine Communication CD
  • DESIGNER TOPAZ™ Sampler CD
• DESIGNER TOPAZ™ 30 Bonus Sampler CD (endast med modell 30)
  • DESIGNER TOPAZ™ Sampler Book
• Instruktionsbok
• Snabbguide
  • Användarhandbok för tillbehör
  Garantikort

	Standardfot A Sitter på maskinen vid leverans. Den här pressarfoten används framför allt för raksöm och sicksack med stygnlängd över 1,0.
	Dekorsömsfot BAnvänd den här pressarfoten när du syr dekorsömmar eller kort sicksack och andra nyttosömmar med kortare stygnlängd än 1,0 mm. Urtaget undersidan är konstruerat för att pressarfoten ska glida smidigt över sömmarna.
	Knapphålsfot C Den här pressarfoten används för knapphåssömnad steg för steg.Änvänd markeringarna på pressarfotens tå för att placera plaggets kant. De två urtagen på undersidan gör att pressarfoten glider smidigt över knapphålsstolparna. Fingret på pressarfotens baksida rymmer inläggstråden, om sådan används till knapphålet.
	Osynlig fällsömsfot DDen här pressarfoten används för osynlig fällsöm. Innerkanten på foten ledcr tyget. Den högra tån på pressarfoten ska ligga längs fällkanten.
	Blixtåsfot E Den här pressarfoten kan snäppas fast antingen till höger eller vänster om nälen, så att det går lätt att sy intill båda sidorna av blixtlåständerna.Ändra nälpositionen till höger eller vänster för att sy närmare blixtlåständerna eller för att täcka större snoddar.
	Glidfot H Den här pressarfoten, med non-stick-beläggning, minimerar risken att sömnadsmaterialet fastnar under foten vid sömnad i skum, vinyl, plast eller skinn.
	Kantsömsfot J Den här pressarfoten används för överkastning och hopsömnad/överkastning. Stygnen bildas ovanför nälen, vilket motverkar att tyget drar ihop sig i kanten.
	Broderfot R Den här foten används för frihandsbroderi/-quiltning/-sömnad och övrigt broderi.
	Genomskinlig dekorsömsfot BMed en genomskinlig pressarfot går det lätt att sy dekorsömmarna på rätt ställe. Den har ett likadant urtag på undersidan som pressarfot B.
	Automatisk knapphålsmätareKnapphålsmätaren ansluts till maskinen och syr knapphålet i lämplig längd för knappstorlocken som har lagts in i symaskincn.

I. Inställningar

Uppackning

1. Placera maskinen på en stadig, plan yta. Ta av förpackningen och öppna locket.
2. Ta bort förpackningen och fotreglaget.
3. Maskinen levereras med en tillbehörspåse, huvudsladd och fotreglagesladd.
4. Torka av maskinen, särskilt runt nälen och stygnplåten, för att få bort eventuell smuts innan du börjar sy.

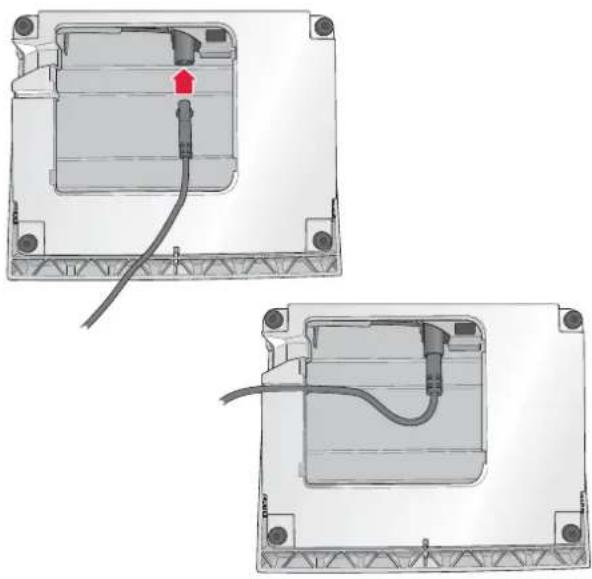

Koppla in sladden till fotreglaget

Bland tillbehören hittar du fotreglagesladden och huvudsladden. Fotreglagesladden behöver endast anslutas till fotreglaget första gången maskinen används. Sladden kan sedan sitta kvar i reglaget.

1. Ta fram fotreglagesladden. Vänd på fotreglaget. Anslut sladden i kontakten på insidan av fotreglaget.
2. Tryck hårt för att kontrollera att den sitter fast.
3. Placera sladden i skåran på fotreglagets undersida.

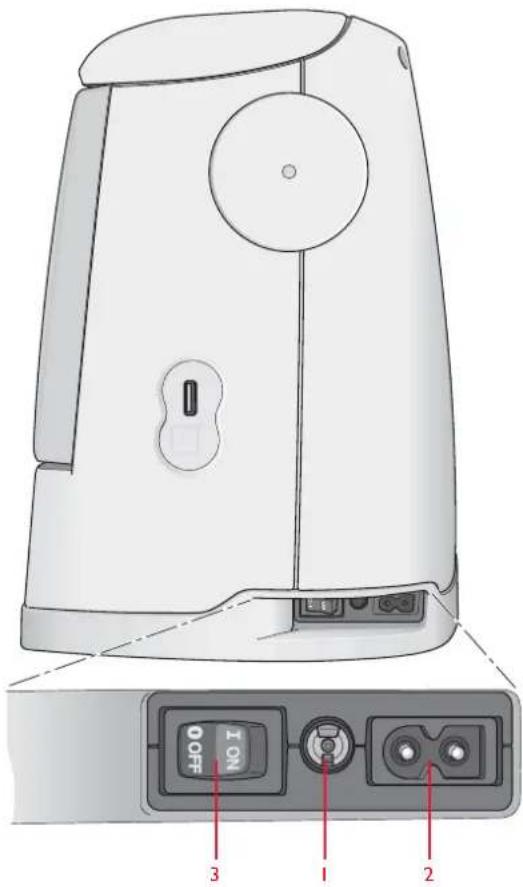

Ansluta nätsladden och fotreglaget

På maskincens undersida fi nns information om anslutningsspänning (V) och frekvens (Hz).

Obs! Innan fotreglaget ansluts, kontrollera att det är av typ "FR5" (se fotreglagets undersida).

1. Anslut fotreglagets sladd till det främre uttaget längst ner till höger på symaskinen (1).
2. Anslut nätsladden till det bakre uttaget längst ner till höger på symaskinen (2).
3. Tryck strömbrytaren ON/OFF till ON för att sätta på strömmen och belysningen (3).

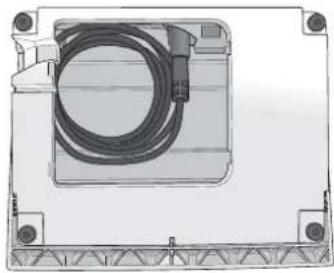

Plocka undan efter sömnad

1. Tryck strömbrytaren ON/OFF (3) till OFF.
2. Dra ur kontakten ur vägguttaget och därefter ur maskinen (2).
3. Dra ut fotreglagets sladd ur maskinen (1). Vira sladden i utrymmet på fotreglagets undersida.
4. Lägg alla tillbehör i tillbehörslådan. Skjut fast lådan bakom friarmen på maskinen.
5. Placera fotreglaget i utrymmet ovanför friarmen.
6. Sätt på locket.

Utrymmet till höger om nälen, mellan nälen och frontpanelen, ger en hel del extra yta. Det går mycket lättare att sy stora sömnadsprojekt och quiltar än på andra symaskiner. Om du låter tillbchörslådan sitta kvar på maskincen får du en stor, plan arbetsyta.

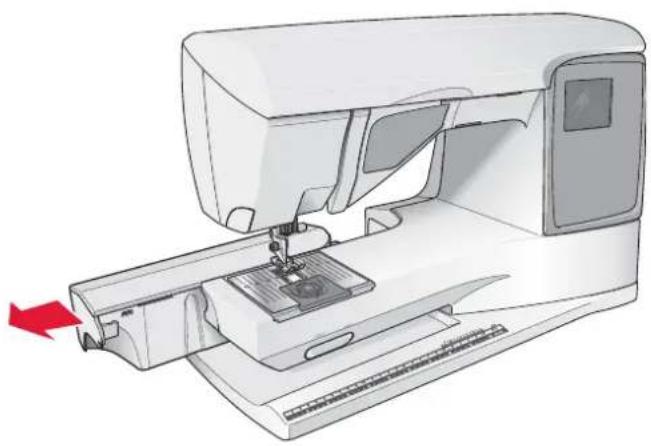

Använd friarmen

Skjut tillbehörslådan åt vänster när du vill ta av den och använda friarmen.

Använd friarmen för enkel sömnad av byxben och ärmfällar.

När du vill sätta tillbaka tillbehörslådan skjuter du på den så att den klickar på plats.

Trådhållare och trådbrickor

Symaskinen har två trådhållare, en huvudsaklig och en extra. Trådhållarna passar för alla typer av trådar. Den huvudsakliga trådhållaren är justerbar och kan ställas in horisontellt (tråden hasplas av från den fasta trådrullen) eller vertikalt (trådrullen roterar). Använd det horisontella läget till vanlig sytråd och det vertikala till stora spolar och specialtråd.

Horisontellt läge

Lyft trådhållaren lite från det horisontella läget för att lätt placera trådrullen på hållaren. Tråden hasplas av motsols över rullen, enligt bilden. Skjut fast en trådbricka (se nedan) och flytta tillbaka trådhållaren till horisontellt läge.

Två trådbrickor medföljer på trådhållaren vid leverans. För mellanstora trådrullar placeras den mellanstora skivan (A) framför trådrullen. För stora trådrullar placeras den stora skivan (B) framför trådrullen.

Den platta sidan av trådbrickan ska tryckas stadigt mot rullen. Det ska inte vara något mellanrum mellan trådbrickan och trådrullen.

Två extra trådbrickor, en liten och en stor, ingår också bland tillbehören till maskinen. Den lilla trådbrickan kan användas för små trådrullar. Den andra, stora trådbrickan kan användas vid spolning av undertråd från en annan trådrulle eller vid sömnad med tvillingnål.

Vertikalt läge

Lyft trådhållaren uppåt och för den åt höger så längt det går. Lås trådhållaren i vertikalt läge genom att försiktigt trycka ner den. Skjut på den stora trådbrickan. För trådrullar som är mindre än den medelstora trådbrickan och till specialtrådar kan du placera en fi ltbricka under trådrullen så att tråden inte löper av för fort. Till större spolar behövs ingen fi ltbricka.

Obs! Placera inte någon trådbricka ovanpå trådrullen eftersom detta hindrar trådrullen från att rotera.

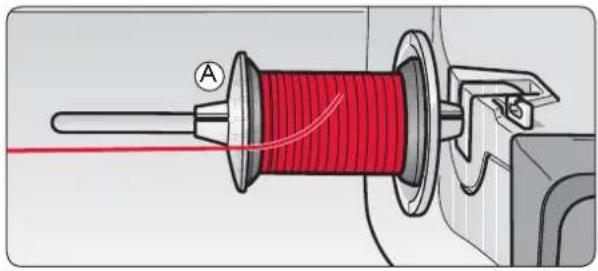

Extra trådhållare

Den extra trådhållaren används vid spolning av undertråd från en annan trådrulle eller vid sömnad med tvillingnål.

Lyft den extra trådhällaren uppåt och åt vänster. Skjut på den stora trådbrickan. För trådrullar som är mindre än den mediumstora trådbrickan, placera en fi ltbricka under trådrullen. Då hasplas tråden inte av för snabbt. För större trådrullar ska inte fi ltbrickan användas.

Trädning av övertråd

Kontrollera att pressarfoten är upplyft och att nålen står i det högsta läget.

1. Placera trådrullen på hållaren och sätt på en trådbricka enligt beskrivningen.

2. Trådhållaren i horisontellt läge: För tråden över och bakom förtrådspänningen (A) och under trådledaren (B).

Trådhållaren i vertikalt läge:

Istället för att föra träden genom förtrådspänningen (A), för den direkt under trådledaren (B).

1. För ner träden mellan trädspänningsskivorna (C).

2. Fortsätt att trä i pilarnas riktning. För träden från höger ner i skåran på trådtilldragaren (D).

3. Dra ner tråden bakom den sista trådledaren precis ovanför nälen (E).

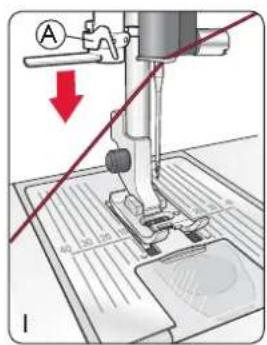

Nälträdare

Nålen måste vara i övre läget när du ska använda nälträdaren. Pressarfoten bör vara i nedsänkt läge.

1. Använd handtaget för att dra nälträdaren hela vägen ner och fånga upp träden under trådledaren (A).
2. Tryck handtaget bakåt för att föra nälträdaren framåt tills metallkanterna täcker nälen. En liten krok går in genom nälsögat (B).
3. Placera tråden under kanterna framför nålen, så att tråden fångas av den lilla kroken (C).
4. Låt nålträdaren svänga tillbaka mjukt. Kroken drar tråden genom nälsögat och bildar en ögla bakom nålen. Dra ut trådöglan bakom nålen.
5. Lägg träden under pressarfoten.

Obs! Nälträdaren är konstruerad för nälar i storlek 70-120. Det går inte att använda nälträdaren för nälar nr 60 eller mindre, vingnål, tvillingnål, trillingnål eller tillsammans med den automatiska knapphålsmätaren. Det fi uns även vissa extra tillbehör som kräver manuell trädning av nålen.

Nålen ska trädas framifrån och bak. Det vita pressarfotsfästet gör det lätt att se nälsögat. Luckan till spolkorgen kan användas som förstoringsglas.

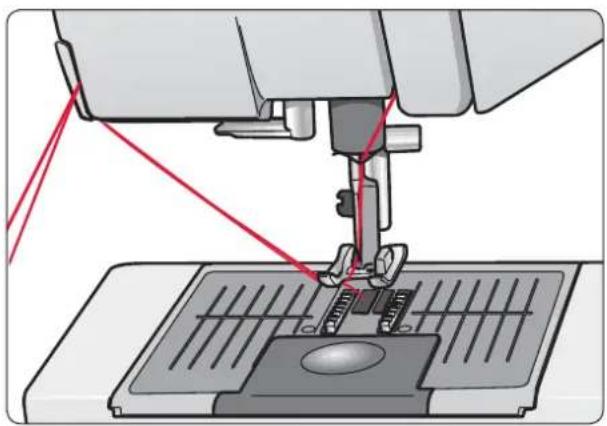

Avskärning av träden

När du har sytt klart kan du skära av trådarna genom att höja pressarfoten och dra trådarna till maskinens vänstra sida, bakifrån och framåt in i trådkniven.

1. Sätt i en tvillingnål.
2. Använd en extra trådrulle eller spola den tråd du kommer att använda som övetråd nummer två på en tom spole.
3. Lyft trådhållaren uppåt och för den åt höger så längt det går. Lås trådhållarcn i vertikalt läge genom att försiktigt trycka ner den. Skjut på den stora trådbrickan. För trådrullar som är mindre än den mediumstora trådbrickan, placera en fi ltbricka under trådrullen.
4. Placera den första trådrullen på trådhållaren. Trådrullen ska rotera medsols när träden hasplas av.
5. VÄNSTER NÅL: Trä maskinen efter beskrivningen på sidan 12. Kontrollera att tråden ligger mellan de vänstra trådspänningsskivorna (A). Trä den vänstra nälen för hand.
6. Lyft upp den extra trådhållaren och skjut på den stora trådbrickan. För trådrullar som är mindre än den mediumstora trådbrickan, placera en fi ltbricka under trådrullen.
7. Placcra den andra trådrullen på trådhållaren. Trådrullen ska rotera motsols när träden hasplas av.
8. HÖGER NÅL: Trä maskincen som förut men den här tråden ska ligga mellan de högra trädspänningsskivorna (A) och utanför överträdsledaren (B). Trä den högra nålen för hand.

Obs! Använd inte den här sortens tvillingnål (C) – den kan skada symaskinen.

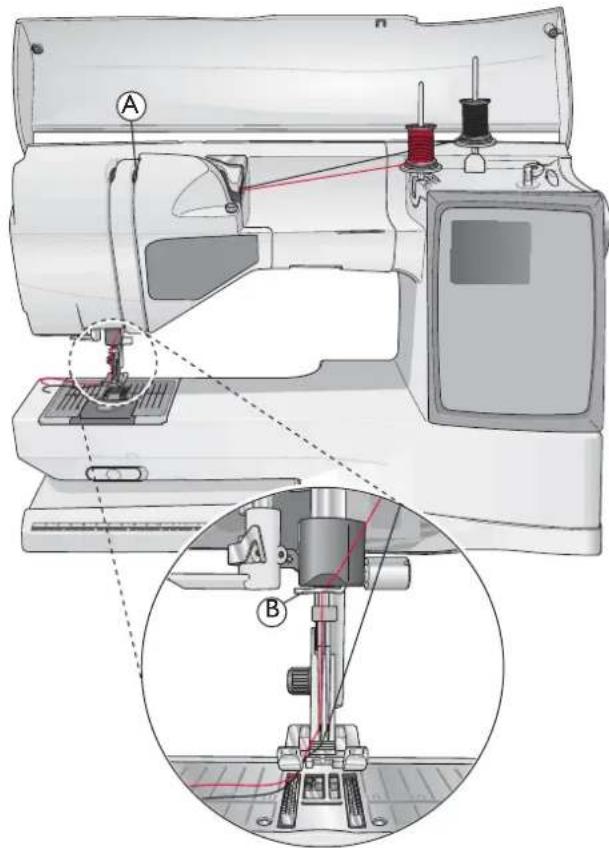

Trådsensor

Om överträden går av, eller om den eller undertråden, tar slut stannar maskinen och ett pop up-fönster visas på displayen.

Om överträden går av: Trä om maskinen och tryck på OK. Pop up-fönstret stängs. Om underträden tar slut: sätt i en full spole och fortsätt sy.

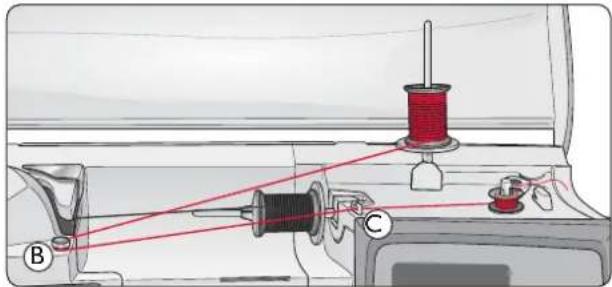

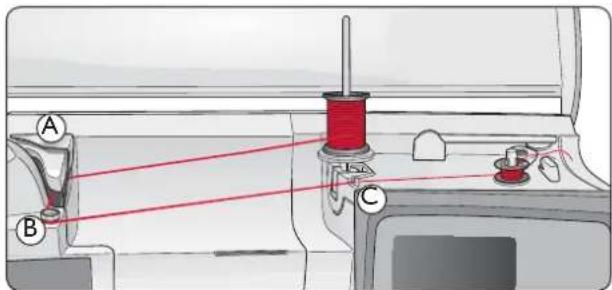

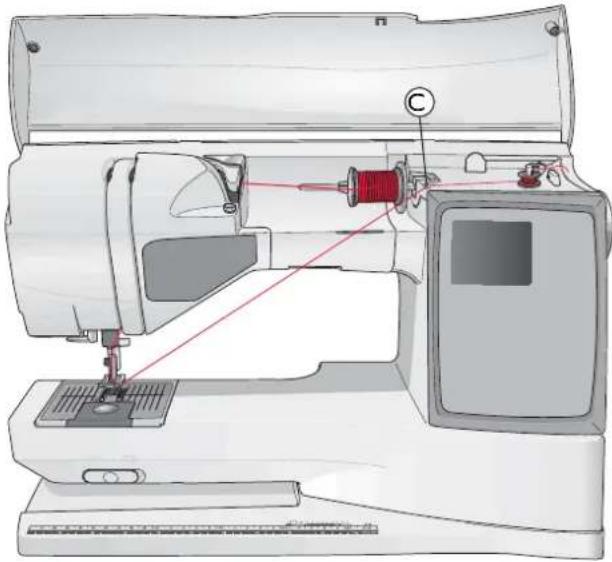

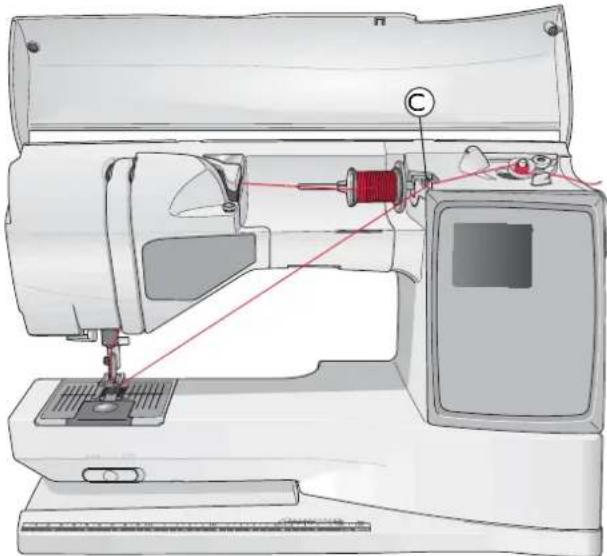

Spola undertråd med trädd maskin

Kontrollera att pressarfoten är upplyft och att nälen står i högsta läget.

Obs! Använd inte en plastpressarfot när du spolar underträd.

1. Sätt en tom spole på spolhållaren på maskinens ovansida. Den kan bara placeras på ett sätt, med logotypen vänd uppåt. Använd bara originalspolar från HUSQVARNA VIKING®.

2. Trä maskinen med den fasta trådrullchållaren i horisontalläge.

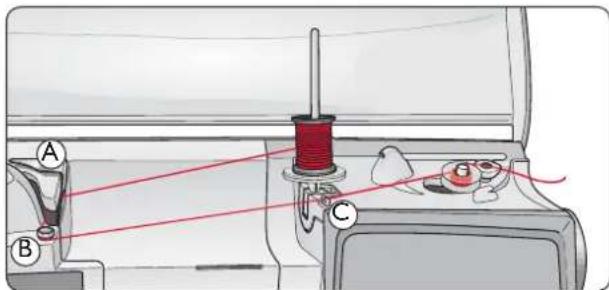

Obs! Om trådrullen är för stor för att få plats i horisontalläge, följer du anvisningarna under Spola specialträd nedan.

1. Dra tråden från nålen, under pressarfoten och till höger genom undertrådsledaren (C).

2. Trä träden inifrån och ut genom hålet i spolen (D).

3. Tryck spolhållaren åt höger. Ett pop up-meddelande visas på displayen. Tryck på fotreglaget eller på Start/Stop när du vill börja spola. Håll ett fast tag i trädänden när du börjar spola. Klipp av den utstickande trädänden när spolningen har börjat.

När spolen är full stannar spolningen automatiskt. Tryck tillbaka spolhållaren åt vänster, ta bort spolen och skär av tråden på trådkniven.

Obs! Om du använder en tidigare variant av HUSQVARNA VIKING®-spolar som saknar bål, kan du börja med att vira fl era varv tråd runt spolen.

Spola specialtråd

Vi rekommenderar att du inte spolar specialtråd, så som transparent tråd eller andra elastiska trådar, metalltråd eller platta metalltrådar via nålen.

Sådana trådar ska alltid spolas med lägsta hastighet.

1. Sätt en tom spole på spolhållaren på maskinens ovansida. Den kan bara placeras på ett sätt, med logotypen vänd uppåt. Använd bara originalspolar från HUSQVARNA VIKING®.

2. Placera den stora trådbrickan och en filtbricka under trådrullen på den fasta trådrullehällaren i vertikalt läge.

3. För tråden över och bakom förtrådspänningen (A) och ner under trådspänningsskivan (B). För den därefter genom undertrådsledaren (C) enligt illustrationen.

4. Sc Spola undertråd med trädd maskin, stcg 4-5.

Obs! Vira tråden ett eller två varv runt undertrådsspänningen (B), beroende på typ av tråd, för att öka trådspänningen. Brodertråd ska viras två varv runt undertrådsspänningen.

Spola undertråd, modell 30

Spola undertråd med trädd maskin

Kontrollera att pressarfoten är upplyft och att nälen står i högsta läget.

Obs! Använd inte en plastpressarfot när du spolar underträd.

1. Sätt en tom spole på spolhällaren på maskinens ovansida. Den kan bara placeras på ett sätt, med logotypen vänd uppåt. Använd bara originalspolar från HUSQVARNA VIKING®.

2. Trä maskinen med den fasta trädrullehållaren i horisontalläge.

Obs! Om trådrullen är för stor för att få plats i horisontalläge, följer du anvisningarna under Spola specialträd nedan.

1. Dra tråden från nälen, under pressarfoten och till höger genom undertrådsledaren (C).

2. Trä träden inifrån och ut genom hålet i spolen (D).

3. Tryck spolreglaget mot den tomma spolen. Ett pop upmeddelande visas på displayen. Tryck på OK när du vill börja spola. Du kan justera spolhastigheten med vänster-/högerpilarna. Håll ett stadigt tag i träden när du börjar spola. Klipp av den utstickande trädänden när spolningen har börjat.

Spolreglaget skjuts tillbaka och spolningen avslutas automatiskt när spolen är full. Pop up-fönstret stängs. Ta bort spolen och skär av träden med undertrådskniven.

Obs! Om du använder en tidigare variant av HUSQVARNA VIKING®-spolar som saknar bål, kan du börja med att vira fl era varv tråd runt spolen.

Spola specialtråd

Vi rekommendrar att du inte spolar specialtråd, så som transparent tråd eller andra elastiska trådar, metalltråd eller platta metalltrådar, via nålen.

Sådana trådar ska alltid spolas med lägsta hastighet.

1. Sätt en tom spole på spolhållaren på maskinens ovansida. Den kan bara placeras på ett sätt, med logotypen vänd uppåt. Använd bara originalspolar från HUSQVARNA VIKING®.

2. Placera den stora trädbrickan och en filtbricka under trädrullen på den fasta trådrullehållaren i vertikalt läge.

3. För träden över och bakom förträdspänningen (A) och ner under trädspänningsskivan (B). För den därefter genom underträdsledaren (C) enligt illustrationen.

4. Se Spola undertråd med trädd maskin, steg 4-5.

Obs! Vira träden ett eller två varv runt underträdsspänningen (B), beroende på typ av tråd, för att öka trädspänningen. Brodertråd ska viras två varv runt underträdsspänningen.

Spola undertråd vid brodering eller sömnad

Modell 30 har en separat motor för att spola underträd medan du syr eller broderar.

1. Sätt en tom spole på spolhållaren på maskinens ovansida. Den kan bara placeras på ett sätt, med logotypen vänd uppåt. Använd bara originalspolar från HUSQVARNA VIKING®.
2. Fäll upp den extra trådrullehållaren. Placera den stora trådbrickan, en filtbricka och en trådrulle på trådrullehållaren.
3. För underträden runt trädspänningsskivan (B) och genom trädledaren (C) enligt illustrationen.
4. Trä tråden inifrån och ut genom hålet i spolen (D).
5. Tryck spolreglaget mot den tomma spolen. Ett pop upmeddelande visas i displayen. Tryck på OK när du vill börja spola. Du kan justera spolhastigheten med vänster-/högerpilarna. Håll ett stadigt tag i träden när du börjar spola. Klipp av den utstickande trädänden när spolningen har börjat.

Spolreglaget skjuts tillbaka och spolningen avslutas automatiskt när spolen är full. Pop up-meddelandct stängs. Ta bort spolen och skär av träden med undertrådskniven.

Obs! Se till att tråden inte kommer åt trådskivan på den horisontella trådrullepinnen vid spolningen. Om den gör det ska du placera trådskivan och trådrullen högre upp på den vertikala trådrullebällaren.

Obs! Om du använder en tidigare variant av HUSQVARNA VTKING®-spolar som saknar bål, kan du börja med att vira fl era varv tråd runt spolen.

Sätta i spolen

1. Öppna spolluckan genom att skjuta den mot dig.
2. Placcra spolen i spolkapseln. Den kan bara placeras på ett sätt, med logotypen vänd uppåt. Tråden ska hasplas av från vänster på spolen. Spolen kommer då att rotcra motsols när du drar i träden.
3. Sätt fingret på spolen så att den inte kan rotera. Dra samtidigt i träden åt höger och sedan åt vänster in i trådspänningsskåran (F), så att träden "klickar" på plats.
4. Fortsätt att trä runt (F) och till höger om trådkniven (G). Sätt på spolluckan (H). Dra träden åt vänster för att skära av den (I).

1

Maskinen ställer automatiskt in bästa trådspänning för den valda sömmen och materialet. Gå till inställningsmenyn för att justera trådspänningen för specialtrådar, specialtekniker och specialtyger (sc sidan 28).

Rätt eller fel trådspänning

För att få en snygg och hållbar söm ska du kontrollera att övertrådsspänningen är korrekt inställd, d.v.s. att trådarna möts jämnt mellan de två tyglagren vid vanlig sömnad.

Om underträden syns på tygets ovansida är övertrådsspänningen för hård. Minska övertrådsspänningen.

Om överträden syns på tygets undersida är övertrådsspänningen för lös. Öka övertrådsspänningen.

Obs! När du syr dekorsömmar och knapphål ska överträden synas på tygets baksida.

EXCLUSIVE SENSOR SYSTEM™ (ESS)

Automatiskt pressarfotstryck

Tack vare det automatiska pressarfotstrycket känner pressarfoten av tjockleken på tyget, broderiet eller sömmen, så att du kan sy smidigt och jämnt med perfekt tygmatning.

Om du vill se de aktuella inställningarna för pressarfotstrycket på det valda tyget och justera trycket manuellt kan du gå in i inställningsmenyn (se sidan 28).

Automatiskt pressarfotslyft

Pressarfoten höjs och sänks i fyra nivåer med knapparna för pressarfotslyft uppåt och nedåt (se sidan 25).

Pressarfoten sänks automatiskt när du börjar sy. När du stannar med nälen i tyget känner pressarfoten automatiskt av tygtjockleken och höjs till exakt rätt höjd för att ligga ovanför tyget så att detta kan vridas. Gå in i inställningsmenyn för att stänga av den här funktionen (se sidan 28).

Sänk matartänderna

Matartänderna sänks när du för reglaget på friarmens framsida åt höger. För reglaget åt vänster för att höja matartänderna. Matartänderna höjs när du börjar sy. Sänk matartänderna för att sy i knapp eller frihandssömnad.

När du broderar sänks matartänderna automatiskt när broderenheten kopplas på. När broderenheten har tagits av höjs matartänderna automatiskt när du börjar sy.

Stäng av strömbrytaren ON/OFF

1. Kontrollera att nälen är i högsta läget och att pressarfoten är upplyft. Dra pressarfoten mot dig.

2. Lägg krysstappen på pressarfoten i linje med hålet på pressarfotsfästet. Tryck bakåt tills foten snäpps på plats.

Stäng av strömbrytaren ON/OFF

1. Använd hålet i universalverktyget för att hålla i nålen.

2. Lossa skruven i nälhällaren med skruvmejseln.

3. Tag bort nälen.

4. Sätt i den nya nälen med hjälp av universalverktyget. För in den nya nälen med den platta sidan bakåt så längt upp det går.

5. Dra åt skruven med skruvmejseln.

Symaskinsnålen spelar en viktig roll för ett bra resultat. Vi rekommenderar nålar från system 130/705H för att du ska vara säker på att få en kvalitetsnål. Nålasken som medföljer maskinen innehåller nålar i de vanligaste storlekarna för sömnad i vävda och elastiska material.

Universalnål (A)

Universalnålar har lätt rundad spets och finns i många olika storlekar. De används för vanlig sömnad i tyger av olika typ och tjocklek.

Stretchnål (B)

Stretchnålar har en speciell skäryta för att undvika att stygn hoppas över när du syr i tyger med stretch. De används till stickade tyger, badkläder, fleccc, syntetskinn och konstläder. De har ett gult band.

Jeansnål (C)

Jeansnålar har en vass spets som kan tränga igenom tätvävda tyger utan att nälen böjs. De används till canvas, denim, microfiber. De har ett blätt band.

Vingnålar (D)

Vingnålar har breda vingar på sidan som petar hål i tyget när du syr hålsömsbroderier i naturmaterial. Resultatet blir bäst om du minskar stygnbredden.

Obs! Byt näl ofta. Använd alltid en rak näl med vass spets (1). En skadad näl (2) kan orsaka överhoppade stygn, bruten näl eller avsliten träd. En skadad näl kan också skada stygnplåten.

Det finns många trådvarianter på marknaden, utvecklade för olika ändamål.

Universaltråd

Universaltrådar tillverkas av syntetmaterial, bomull eller bomullsomspunnen polyester. Den här trådtypen används till klädesplagg och andra sömnadsprojekt.

Brodertråd

Brodertråd tillverkas av olika slags fibrer: viskos, polyester, akryl eller metall. Trådarna ger ett mjukt och glansigt resultat åt broderier och annan dekorativ sömnad.

När du broderar ska du använda broderundertråd.

Obs! När du broderar med metalltråd eller platt plasttråd kan du behöva använda en näl med större nälsöga och sy med lägre hastighet. Trü symaskinen med trådrullen i vertikalt läge.

Transparent tråd

Transparent tråd, även kallad enfi bertråd, är en enkel genomskinlig syntettråd. Den används för quiltning och annan dekorativ sömnad. Trä symaskinen med trådrullen i vertikalt läge. Spola undertråd på låg hastighet och stanna när spolen är halvfull.

Pictogrampenna

Använd en luft- eller vattenlöslig markeringspenna för broderier och pictogram på alla typer av tyg. Färgen försvinner efter ett par timmar. Det går också att ta bort markeringarna helt med kallt vatten. Se till att alla markeringar är borta innan tyget stryks eller tvättas med tvål eller tvättmedel.

Rivbara mellanlägg används till vävda tyger med stadga. Lägg mellanlägget under tyget när du syr dekorsömmar, eller spänn fast det med tyget i broderbågen för brodering. Dra bort överflödigt mellanlägg när du har sytt klart.

Påpressbart rivbart mellanlägg

Påpressbart, rivbart mellanlägg är ett stabilt mellanlägg med en glansig sida som kan pressas fast på tyget. Det rckommenderas för alla stickade tyger och tyger utan stadga. Pressa fast det på tygets avigsida innan du syr dekorsömmar eller spänner fast det i en broderbåge. Dra bort överfl ödigt mellanlägg när du har sytt klart.

Klippbart mellanlägg

Klippbart mellanlägg går inte att riva, så det måste klippas bort. Det rekommenderas för alla stickade tyger och tyger utan stadga, särskilt vid brodering i båge.

Vattenlösligt mellanlägg

Vattenlösligt mellanlägg placeras ovanpå tyget vid dekorering/brodering på tyger med lugg eller öglor, till exempel frotté. Vid hålsömsbroderi placeras det däremot under tyget. Lägg arbetet i vatten för att lösa upp mellanlägget. Det finns i olika tjocklekar.

Mellanlägg som löses upp av värme

Mellanlägg som löses upp av värme är ett stadigt, glesvävt material som används för tekniker som hålsöm och spetssömnad utanför tygkanten. Värm för att lösa upp mellanlägget.

Mellanlägg med klistrande yta

Mellanlägg med klistrande yta används för broderi i båge när tyget är för ömtåligt eller litet för att spännas fast. Spänn fast det klistrande mellanlägget i broderbågen med skyddspapperet uppåt. Ta bort papperet och placeras det som ska broderas på den klistriga ytan. Riv bort mellanlägget när du har sytt klart.

Vissa tyger har stora mängder överskottsfärg som kan orsaka missfärgning av andra tyger och av din symaskin.

Den här typen av missfärgning kan vara svår eller rent av omöjlig att få bort. Fleece- och denimtyger, framför allt i rött och blått, har ofta mycket överskottsfärg.

Om du misstänker att ditt tyg/plagg innehåller stora mängder överskottsfärg, tvätta det alltid innan du syr på det för att undvika missfärgning.

USB-port

På maskincens högra sida hittar du en USB-port där du kan ansluta din USB embroidery stick.

En USB Embroidery stick levereras med maskinen. Vid leveransen finns det brodermönster och ett broderteckensnitt på den. Du kan spara mönster från datorn på USB Embroidery stick och lägga in dem på symaskinen.

Obs! Det är endast original HUSQVARNA VIKING® USB embroidery sticks som stöds.

Ansluta till och koppla från en USB-port

Sätt i USB embroidery stick i USB-porten på maskinens högra sida. USB-pinnen kan bara sättas i på ett sätt – tvinga inte i den i porten!

När du ska ta ur den drar du den försiktigt rakt ut.

Använda USB Embroidery stick

När USB Embroidery stick är kortekt inkopplad lyser en lampa i änden på den. När du laddar från den blinkar lampan.

Obs! Ta inte ur USB embroidery stick. medan du laddar, ändrar eller syr ett mönster.

Den USB Embroidery stick som medföljer maskinen kan sitta kvar i maskinen när du sätter på hårdhuven. Se till att skyddet på USB Embroidery stick är vänt nedåt.

Du kan skapa teckensnittsfiler (.vf3) till brodermaskinen HUSQVARNA VIKING® DESIGNER TOPAZ™ från de fl esta TrueType®- och OpenType®-teckensnitt i datorn.

4D ^TM Organizer

Hitta lätt dina mönster och bilder. Bläddra igenom dem i olika storlekar och skriv ut valda grupper som hela arbetsblad eller miniatyrbildskataloger. Konvertera dina mönster mellan olika större broderformat, till bilder eller till skrivbordsunderlägg på datorn. Skapa en egen HTML-katalog med dina mönster.

Installera programmet

Om du har andra HUSQVARNA VIKING® 4D™ Embroidery System-program kanske du måste installera 4D™ Embroidery System 8.2 (eller senare) Update istället för programvaran Embroidery Machine Communication. Lägg sedan till sy- och brodermaskinen HUSQVARNA VIKING® DESIGNER TOPAZ™ 30 eller 20 i Machine Manager i 4D™ Confi gure, enligt beskrivningen under steg 4.

1. Kontrollera att du är inloggad på datorn med ett administratörsnamn och installcra sedan programmet från den medföljande cd:n (sitter på insidan av bakre fl iken på den här användarhandboken).
2. Sätt i cd:n. I Windows® Vista kan ett AutoPlay-meddelande visas där du tillfrågas vad du vill göra med cd-skivan. Klicka på alternativet Run Menu.exe. Välj önskat språk och markera alternativet Install Embroidery Machine Communication Software på menyn.
3. Följ instruktionerna i installationsguiden. När du tillfrågas om installationskoden, anger du följande nummer:
   För DESIGNER TOPAZ™ 30 sy- och brodermaskin: 957337.
   För DESIGNER TOPAZ™ 20 sy- och brodermaskin: 957336.
4. Välj rätt maskintyp i 4D Configure Wizard under MyMachines: HUSQVARNA VIKING® DESIGNER TOPAZ™ 30 eller 20. Under Send 1 eller Send 2 väljer du HUSQVARNA VIKING® DESIGNER TOPAZ™ 30 eller 20, USB Embroidery Stick.
   Mer information om installation och registrering finns i introduktionen till 4D™ Embroidery System och i mappen UserGuides på cd:n. På installations-cd:n finns ett alternativ för att installera drivrutiner. Det behövs dock inte för brodermaskiner i serien HUSQVARNA VIKING® DESIGNER TOPAZ™.

Registrera programmet genast så att du kan utnyttja följande:

Information om tillgängliga uppdatcringar till maskincen och användarhandboken. Följ instruktionerna i slutet av installationsprocessen. Du kan också när som helst klicka på knappen Registrera i 4D™ Confi gure.

Starta programmen

Genvägar på skrivbordet

1. Dubbelklicka på genvägen till programmappen 4D™ Embroidery System. En lista över program visas.
2. Dubbelklicka på 4D ^TM Organizer, 4D ^TM QuickFont eller 4D ^TM Confi gure för att starta programmet.

Du kan också använda startmenyn och öppna modulerna under Start, Alla program, 4D ^TM Embroidery System.

Visa och skriva ut pdf-guider

Du hittar alla Reference Guides och Sample Guides till programmet 4D Embroidery System om du går till Start, Alla program, 4D Embroidery System och sedan väljer Reference Guides eller Sample Guides. Välj rätt mapp och markera sedan önskad pdf-guide. Dubbelklicka på namnet och öppna relevant pdf-fi l (du måste ha Adobe Acrobat Reader installerad på datorn). Om du vill installera Acrobat Reader sätter du i cd:n till 4DTM Embroidery System och väljer programmet i menyn.

Uppdatera symaskinen

Bcsök ofta vår hemsida på www.husqvarnaviking.com och/eller din lokala auktoriserade HUSQVARNA VIKING®-återförsäljare för att få uppdateringar och uppgraderingar till maskinen och instruktionsboken.

Instruktioner för uppdatering

1. Gå till webbplatsen för HUSQVARNA VIKING® på www.husqvarnaviking.com och sök rätt på din smaskin. Där hittar du alla tillgängliga uppdatcringar till din maskin.
2. Följ instruktionerna på webbplatsen och ladda det uppdaterade programmet till din USB embroidery stick.
3. Kontrollera att maskinen är avstängd. Anslut USB embroidery stick med den nya programversionen till maskinens USB-port.
4. Tryck på Nålstopp uppe/nere och på backmatningsknappen på samma gång och håll dem intryckta. Håll båda knapparna stadigt intryckta och koppla på maskinen.
5. Den nya programversionen installcras automatiskt. När lampan bredvid backmatningsknappen börjar blinka släpper du knapparna.
6. Uppdateringen kan ta flera minuter. Det syns ingenting i displayen men lamporna bredvid backmatningsknappen och två andra knappar blinkar i olika kombinationer.
7. När uppdateringen är klar startas maskinen automatiskt om. Kontrollera versionsnumret i inställningsmenyn.

Obs! Om uppdateringen inte slutförs ordentligt blinkar lamporna bredvid backmatningsknappen och två andra knappar på samma gång. Stäng i så fall av maskinen och gör om uppdateringen från början. Kontakta din auktoriserade återförsäljare om problemet kvarstår.

Funktionsknappar

I SÖMNADSLÄGE: Tryck på den här knappen för att höja och sänka nälen. Det inställda nälstoppläget ändras på samma gång.

Den översta lampan bredvid knappen tänds när nälstopp uppe är aktiverat och den nedersta tänds när nälstopp nere är aktiverat.

Du kan även trycka lätt på fotreglaget för att höja eller sänka nälen. Om både nälen och pressarfoten är i upplyft läge sänks bara pressarfoten när du trampar på fotreglaget första gången. Trampa en gång till om du även vill sänka nälen.

I BRODERLÄGE: Om ingen broderbåge är på flyttar broderenheten broderarmen till Parkeringsläge när du väljer Nålstopp uppc/ncre. Om en båge sitter på fl yttar maskincen bågen framåt, mot dig, så att du lätt kan klippa av tråden (se sidan 64).

2. Automatiskt pressarfotslyft och extra lyft

Med den här knappen höjs pressarfoten till det övre läget. Tryck på knappen en gång till om du vill höja pressarfoten till det extra lyft-läget, så att det går lättare att lägga in och ta bort kraftigt eller fluffigt tyg och vadd under pressarfoten.

3. Det automatiska pressarfotslyftet och vridläge

I SÖMNADSLÄGE: När du trycker på knappen för automatiskt pressarfot ner och vridläge sänks pressarfoten helt och tyget hålls stadigt fast i maskinen. Tryck på knappen en gång till om du vill höja pressarfoten till vridläget eller till svävande läge, så att det går lättare att vrida tyget.

Pressarfoten sänks automatiskt när du börjar sy. Du kan även trycka lätt på fotreglaget för att sänka pressarfoten.

Om du stannar med nålen i nedsänkt läge lyfts pressarfoten automatiskt till vridläge. Den här funktionen kan stängas av på inställningsmenyn, se sidan 28.

I BRODERLÄGE: Tryck på automatiskt pressarfot ner för att sänka pressarfoten precis så mycket att den kan glida över materialet.

4. Stop

I SÖMNADSLÄGE: STOP används för att avsluta en söm eller om du vill sy bara en del av sömmen. Symaskinen stannar och fäster automatiskt när en del eller ett helt sömnadsprogram har sytts klart. Lampan intill knappen tänds när STOP är aktivcrat. STOP avaktiveras när du har använt funktionen. Tryck på knappen en gång till om du vill aktivera den igen.

STOP används också för att upprepa en lagnings- och tränssöm i samma storlek.

Tips! Om du vill upprepa STOP-funktionen för en del av en söm flera gånger i rad, kan du spara sömmen med STOP i slutet av ett program (se programmering, sidan 37).

I BRODERLÄGE: När du broderar aktiveras STOP automatiskt så att maskinen stannar vid färgbyten. Avmarkera STOP om du vill ta bort stoppen för färgbyte och skapa broderier i en färg (se sidan 64). Lampan intill knappen tänds när STOP är aktiverat.

5. Hastighet

I SÖMNADSLÄGE: Alla sömmar i symaskinen har en förinställd, rekommenderad syhastighet. Tryck på knappen SPEED (hastighet) eller, på modell 30, SPEED+ eller SPEED- för att öka eller minska

syhastigheten. För modell 20 finns det tre hastighetsnivåcr och för modell 30 fem hastighetsnivåer. Hastighetsnivån visas på den grafiska displayen. Det går inte att välja högre hastighet än den valda sömmens maxhastighet.

I BRODERLÄGE: Varje stygntyp i ett mönster har en förinställd maxhastighet som den kan sys med. Om du vill sänka hastigheten när du syr med specialtråd trycker du på SPEED-knappen eller, på modell 30, på SPEED-. När du vill öka hastigheten igen trycker du på SPEED-knappen eller, på modell 30, på SPEED+.

6. FIX

I SÖMNADSLÄGE: Genom att trycka på FIX-knappen kan du fästa sömmen i början och/ellcr slutet. Lampan intill knappen tänds när FIX är aktiverat. Tryck på FIX-knappen om du vill stänga av funktioncn.

FIX-funktionen aktiveras automatiskt när en söm väljs eller när STOP, automatiskt trådklipp* eller mönsteromstart* har använts. Du kan stänga av den automatiska FIX-funktionen på inställningsmenyn, se sidan 28. Inga fäststygn sys så länge du inte trycker på FIX-knappen på symaskincen.

FIX-funktionen kan programmeras (se sidan 38).

I BRODERLÄGE: Tryck på FIX om du vill sy en träckelsöm runt broderområdet (se sidan 64).

7. Backmatning

Om du trycker på knappen när du syr, syr maskinen bakåt tills du släpper knappen igen. Då syr den framåt igen. Lampan på knappen tänds när backmatningen är aktiverad.

Tryck på knappen en gång innan du börjar sy om du vill låsa backmatningen. Då syr maskincn bakåt tills du trycker på knappen igen.

Backmatning används även vid sömnad av knapphål, tränsar, lagningssömmar och avsmalnande sömmar* för att stega mellan de olika delarna i sömmen.

8. Start/Stop

I SÖMNADSLÄGE: Tryck på knappen för att starta och stanna utan att använda fotreglaget. Tryck på START/STOP en gång för att börja sy och en gång till för att stanna.

I BRODERLÄGE: Tryck på Start/Stop när du vill börja brodera och tryck en gång till när du vill stanna. Maskinen stannar automatiskt vid färgbyten och när broderiet är klart.

9. Automatiskt trådklipp (endast modell 30)

I SÖMNADSLÄGE: Tryck på det automatiska trädklippet så fäster maskinen trädarna, skär av över- och underträden, höjer pressarfoten och nälen och aktiverar FIX-funktionen för nästa söm. Tryck på det automatiska trädklippet medan du syr om du vill klippa av trädarna i slutet av en söm eller ett sömprogram. Lampan intill knappen börjar blinka när trädklippet har angetts. När sömmen eller sömprogrammet är klar, klipps över- och underträden av.

Det automatiska trådklippet kan programmeras (se sidan 38).

Obs! Maskinen klipper automatiskt av träden när du bar sytt ett automatiskt knapphål eller ett snörbål. Det automatiska trådklippet kan avaktiveras i inställningsmenyn, se sidan 29.

I BRODERLÄGE: Över- och underträden klipps av och pressarfoten höjs. Överträden klipps av automatiskt vid färgbyten. När broderiet är klart klipps både över- och undertråd av automatiskt.

Kontrollpanelen, översikt

1. Alternera vy
2. +/-knappar för att ändra stygn och mönster
3. Radora
4. Knappar för sömval
5. Exklusiv SEWING ADVISORTM
   15.Materialval
   16.Sömnadsteknik
6. Bågalternativ
7. Rotera broderi
8. Info om broderi
9. Stega stygn för stygn –
10. Stega stygn för stygn +
11. OK/Hörnkontroll
12. Pilknappar
13. Stega färg för färg –
14. Stega färg för färg +
15. Sömmeny/ladda mönster
16. Tcckensnittsmcny
17. Växla tillversaler, gemener och siffror
18. Spara i Mina sömmar
19. Programmeringsläge
20. Inställningsmcnyn
21. Mönsteromstart (endast på modell 30)
22. Längdledes spegelvändning (endast på modell 30)
23. Sidledes spegelvändning

81 Inställningsmenyn

På inställningsmenyn kan du ändra de förinställda maskininställningarna och gör manuella ändringar i automatiska funktioner. Öppna menyn genom att trycka på knappen till inställningsmenyn, och välj den inställning du vill justera genom att trycka på uppåt- och ncdåtpilarna. Aktivcra funktionen genom att markcra kryssrutan med OK-knappen. Avbryt funktionen genom att avmarkera rutan med OK-knappen. Sifferinställningar ändrar du med höger- och vänsterpilarna. Tryck på knappen till inställningsmenyn en gång till när du vill lämna menyn.

Obs! Standardinställningar anges med svarta siffror. Om värdet ändras inverteras siffrorna till vitt mot svart bakgrund.

Trådspänning

Bästa trådspänning ställs in automatiskt för den valda sömmen och materialet. Använd vänster- och högerpilarna om du behöver justera trådspänningen.

I sömnadsläget påverkar ändringarna bara den valda sömmen. Om en annan söm väljs eller om samma söm väljs igen återställs värdena till standardläget. I broderläge återställs värdet till standard när ett nytt mönster laddas. Inställningarna återgår till standard när maskinen stängs av.

Pressarfotstryck (endast i sömnadsläge)

Använd vänster- och högerpilarna för att justera pressarfotstrycket för den valda sömmen. Värdet kan ställas mellan 0 och 8,5 i steg om 0,5. De manuella inställningarna avbryts när du väljer en annan söm eller stänger av maskinen.

Obs! När du sparar en söm eller ett program i Mina sömmar sparas även inställningen för pressarfotstrycket.

Vridlägets höjd

När svävande frihandssömnad är aktiverad, eller när maskinen är i broderläge, kan du ställa in höjden på pressarfoten vid vridläge. Svävande läge/vridläge kan höjas och sänkas i 15 stcg mcd hjälp av vänster- och högerpilarna. Dina inställningar för det aktuella läget sparas också när maskinen stängs av.

Sensorfot auto (endast i sömnadsläge)

Använd OK-knappen för att stänga av den automatiska vridfunktionen som höjer pressarfoten exempelvis när maskinen stannar med nälen i tyget. Inställningarna återgår till standard när maskinen stängs av.

FIX auto (endast i sömnadsläge)

Använd OK-knappen för att stänga av den automatiska FIX-funktionen i början av varje söm. Inställningarna sparas även när maskinen är avstängd.

Inställningsmenyn, sömnadsläge

Inställningsmenyn, sömnadsläge

Automatiskt trådklipp(endast på modell 30)

Det automatiska trädklippet klipper automatiskt av trädarna och pressarfoten höjs efter sömnad av knapphål eller snörhål, vid trädbyte och när broderiet är färdigsytt. Tryck på OK-knappen om du vill stänga av funktionen. Inställningarna återgår till standard när maskinen stängs av.

Tvillingnål

Om du använder tvillingnål ska du ställa in nälstorleken för att begränsa stygnbredden så att nälen inte går av. Du aktiverar och avaktiverar tvillingnålsfunktionen med OK-knappen och anger tvillingnålsstorlek med vänster- och högerpilarna. Inställningarna sparas även när maskinen är avstängd. Ett pop up-fönster påminner om inställningarna när maskinen startas. Stäng pop up-fönstret genom att trycka på OK.

Obs! Du kan inte ställa in tvillingnålsstorlek om stygnbreddsbegränsningen är aktiverad, och inte beller aktivera stygnbreddsbegränsningen när maskinen är inställd för tvillingnål.

Stygnbreddsbegränsning

När du använder en stygnplåt för raksöm eller en raksömspressarfot aktiverar du stygnbreddsbegränsningen med OK-knappen. Stygnbredden begränsas till noll för alla sömmar så att nälen, pressarfoten och stygnpläten inte ska skadas. Inställningarna sparas när maskinen stängs av. Ett pop up-fönster påminner om inställningarna när maskinen startas. Stäng pop up-fönstret genom att trycka på OK.

Svävande frihandssömnad\*

När du vill sy frihandssömnad med Broderfot/stoppfot R som medföljer maskinen, eller med annan valfri pressarfot för svävande frihandssömnad, ställer du in maskinen i läget för svävande frihandssömnad. I sömnadsläget aktiveras rekommendationen sänkta matartänder. Inställningarna sparas när maskinen stängs av. Ett pop up-fönster påminner om inställningarna när maskinen startas. Stäng pop up-meddelandet genom att trycka på OK.

Obs! Det går inte att ställa in maskinen i läget för svävande frihandssömnad när fjädrande frihandssömnad är aktiverad och tvärtom.

Fjädrande frihandssömnad\*\*

Om du använder någon av tillbehörspressarfötterna för fjädrande frihandssömnad ska du ställa in symaskinen i läget för fjädrande frihandssömnad. I sömnadslåget aktiveras rekommendationen sänkta matartänder. Inställningarna sparas när maskinen stängs av. Ett pop up-meddelande påminner om inställningarna när maskinen startas. Stäng pop up-meddelandet genom att trycka på OK.

Inställningsmenyn, sömnadsläge

*Svävande frihandssömnad

När du syr frihandssömnad med låg hastighet höjs och sänks pressarfoten för varje stygn för att hålla fast tyget på stygnplåten medan stygnet formas. Vid sömnad med hög hastighet svävar pressarfoten över tyget medan du syr. Matartänderna måste vara sänkta och tyget flyttas manuellt. Alla sömmar kan sys i frihandslåget.

**Fjädrande frihandssömnad

Pressarfötterna för fjädrande frihandssömnad följer nålens uppåt- och nedåtrörelse med hjälp av en fjäder och pressarfotens arm. Matartänderna måste vara sänkta och tyget fl yttas manuellt. Stygnbreddsbegränsning rekommenderas för pressarfötter som cndast är avscdda för raksöm.

Knapphålsbalans (endast i sömnadsläge)

Om den automatiska knapphälsmätaren inte sitter på eller om du väljer söm 1:25, sys knapphälcts stolpar i olika riktningar. I vissa material kan stolparna då se olika täta ut. Använd knapparna vänster/höger och balanscra tätheten mellan -7 och 7. Ändringarna påverkar bara den valda sömmen. Om en annan söm väljs eller om samma söm väljs igen återställs värdena till standardläget.

Automatisk avklippning av hoppstygn (endast i

broderläge på modell 30)

Modell 30 har funktionen automatisk avklippning av hoppstygn. Med den funktionen sparar du tid och behöver inte klippa bort trådar när broderict är färdigsytt. Tryck på OK-knappen om du vill sätta på eller stänga av funktionen. Standardinställningarna är aktivcrade. När du broderar klipps övertråden i hoppstygnet automatiskt av och trädänden dras ner till tygets undersida.

Obs! Maskinen klipper även av tråden efter trådbyte till ny färg. Håll i trädänden när du börjar brodera igen, så att du enkelt kan ta bort den när den bar klippts av.

Alla broderier är inte programmerade för automatisk avklippning av hoppstygn. I alla broderier kan du med hjälp av 4D ^TM -programmet lägga till kommandon som klipper av hoppstygn.

Vissa broderier kan ha inlagda klippkommandon redan när du köper dem. Om du vill kontrollera om ett broderi har inlagda klippkommandon kan du öppna det i 4D™ Stitch Editor och se om det har symbolen för detta.

Obs! Om både fram- och baksidan av broderiet ska vara synliga är det bättre att stänga av det automatiska trådklippet och klippa av trådarna för band.

Mina bågar (endast i broderläge)

Med högerpilen kan du öppna en meny och se vilka broderbågar du har. Du markrar och avmarkrar bågar med OK-knappen. När du laddar ett mönster till symaskinen väljs automatiskt den minsta bågstorleken som passar till mönstret bland de bågar du har angett. Om ingen eller alla bågar är markerade i listan Mina bågar kan du välja bland alla bågar i broderläget. Tryck på vänsterpil när du vill åtcrgå till inställningsmcnyn.

Inställningsmenyn, sömnadsläge

Inställningsmenyn, broderläge

Mina bågar, valmeny

Larmsignal

Stänger av alla larmsignaler på maskinen. Signalerna är påslagna som standardinställning. Ändringen av inställningen sparas när maskinen stängs av.

Kontrast

Välj kontrast på den grafiska displayen genom att trycka på höger- och vänsterpilarna. Värdet kan ställas in mellan -20 och 20, ett steg i taget. Inställningarna sparas när maskinen stängs av.

Språk

Använd vänster- och högerpilarna för att byta språk på all text i maskinen. Språkinställningarna sparas när maskinen stängs av.

Mjukvaruversion

Den aktuella programvaruversionen i symaskinen visas.

Inställningsmenyn, sömnadsläge

2. Sömnadsläge

Sömnadsläget är det första som visas på displayen när du kopplar på maskinen om inte broderenheten är ansluten. Här fi nns all grundläggande information som behövs för att börja sy. Här kan du också ändra inställningarna för sömmen. Maskinen är som standard inställd på raksöm.

Sömnadsläge, översikt

1. Syhastigheten anges med tre eller, för modell 30, fem nivåer.
2. Material och sömnadsteknik som valts i i den exklusiva funktionen SEWING ADVISORTM.
3. Valt sömnummer
4. Stygnfält
   5.Stygnlängd/densitet
   6.Stygnbredd/nälposition

Sömnadsrekmommendationer

Beroende på vilket material och vilken sömnadsteknik du har valt i funktionen SEWING ADVISORTM, visas olika rekommendationer på den grafi ska displayen.

1. Rekommenderad näl för det valda materialet. Om du har aktiverat tvillingnål visas den valda tvillingnålsstorlecken.
2. Rekommendation att använda glidplatta under pressarfoten.
3. Rekommenderad pressarfot för den valda sömmen och materialet.
4. Rekommendation att använda mellanlägg under tyget.
5. Rekommendation att sänka matartänderna.
6. Rckommendation att använda universalverktyget/lyftbrickan när du syr i en knapp.
7. Rekommenation för knapphål med iläggstråd.

 Modell 30, Teckensnittsmeny

Exklusiv SEWING ADVISOR™

Symaskinen har den exklusiva funktionen SEWING ADVISORTM från HUSQVARNA VIKING®. Funktionen SEWING ADVISORTM ställer automatiskt in bästa söm, stygnlängd, stygnbredd, trådspänning, sömnadshastighet och pressarfotstryck för sömnadsprojektet. Sömmen visas på skärmen tillsammans med rekommenderad pressarfot och näl. Tryck på knapparna för material och sömnadsteknik.

Materialval

Vävt eller elastiskt

Skillnaden mellan vävda och elastiska (stickade) material är sättet på vilket trådarna är sammanfogade. Vävda material består av två trådsystem, varp på längden och väft på tvären, som korsar varandra i räta vinklar. Ett stickat material består av ett enda trådsystem som binds ihop i maskor. Stickade tyger är normalt elastiska. Som regel anges ej elastiskt för vävda material utan stretch, och elastiskt för töjbara material.  A EJ ELASTISKT TUNT: chiffong, organza, batist, siden, yllc, schaly etc. B EJ ELASTISKT MEDIUM: kalikå, quilttyger, yllekräpp, poplin etc. C EJ ELASTISKT KRAFTIGT: denim, kostymtyg och kapptyg av ylle, kanvas, frotté, quiltlager med vadd etc. D ELASTISKITUNT: charmcusc, nylon, trikå, slätstickad jersey etc. E ELASTISKT MEDIUM: patentstickat, velour, baddräktstryg etc. F ELASTISKT KRAFTIGT: trikå, fl eece etc. G SKINN OCH PLAST: mocka, skinn, plast, vinyl och skinnimitation.

Sömnadsteknik

 1 SY IHOP: syr ihop två tygstycken. 2 ÖVERKASTA: överkastar tygkanten för att förhindra att tyget fransar sig – ger släta kanter. 3 SY IHOP/ÖVERKASTA: syr sömmen och överkastar kanten i ett moment. 4 TRÄCKLA: En tillfällig söm för provning av kläder, rynkning och markering. Funktionen SEWING ADVISOR™ ställer automatiskt in lång stygnlängd och minskar trådspänningen så att trådarna går lätt att sprätta bort eller dra ihop vid rynkning. 5 OSYNLIG FÄLLSÖM: skapar en osynlig fäll på klädesplagg. Rekommenderas inte för tunna tyger eller skinn/plast. 6 FÄLLA: väljer bästa synliga fäll eller kantstickning för materialets typ och tjocklek. 7 KNAPPHÄL: Funktionen SEWING ADVISOR™ väljer det knapphål som passar bäst till tygct.   Obs! Om en olämplig kombination väljs (till exempel ej elastiskt tunt och fälla osynligt) avger maskinen en ljudsignal och tekniken väljs inte.

Abstract geometric pattern with interlocking dark and light rectangles (no text or symbols)


Repeating geometric pattern of interlocking curved and straight lines (no text or symbols)

Vävt (ej elastiskt) tyg Stickat (elastiskt) tyg

Söminställningar

Maskinen gör bästa möjliga inställningar för varje vald söm. Ändringen visas på den grafi ska displayen. Du kan göra cgna ändringar i den valda sömmen med hjälp av + och – knapparna under inställningarna. Ändringarna i inställningarna påverkar bara den valda sömmen. De ändrade inställningarna återställs till standard när du väljer en annan söm. De ändrade inställningarna sparas inte automatiskt när maskinen stängs av. Den ändrade sömmen kan sparas i Mina sömmar, sc sidan 40. Obs! Standardinställningen för stygnlängd, stygnbredd, stygntäthet eller nålposition visas i svart. Om värdet ändras inverteras siffrorna till vitt mot svart bakgrund. Om du försöker ange ett värde över eller under minimum eller maximum börs en ljudsignal.

Stygnlängd (I)

Öka eller minska stygnlängden med + och - knappen. Om du förlänger en sicksacksöm eller dekorsöm förlängs hela sömmen. Om du förlänger en satinsöm med justerbar stygntäthet, blir hela sömmen längre men med bibehållen stygntäthet.

Stygnbredd (2)

Öka eller minska stygnbredden med + och - knappen.

Stygntäthet (3)

Om du har valt ctt knapphål visar den grafi ska displayen stygnstäthetsinställningen istället för stygnlängden. Stygntätheten kan ändras med knapparna + och –. Om du trycker på knappen Alternera vy visar den grafiska displayen densitetsinställningen för satinsömmar. Använd knapparna + och – för att ändra inställningen. Obs! Detta används ofta när man syr med specialtrådar och vill ha en mindre tät satinsöm.

Nålposition (4)

Om du har valt en raksöm visas nälpositionen på den grafi ska displayen i stället för stygnbredden. Med + och - knapparna kan du fl ytta nälen åt vänster eller höger i 29 olika lägen.

Modell 30: Sömplacering

Med funktionen sömplacering på modell 30 går det att ändra nälpositionen för alla sömmar. Tryck på knappen Alternera vy så visas nälpositionen istället för stygnbredden på den grafi ska displaycn. Du kan nu ändra nälpositionen åt vänster och höger med knapparna + och -. Nälpositionen kan endast ändras till maximal stygnbredd. Om du ändrar nälpositionen begränsas inställningen av stygnbredden.

Längdledes spegelvändning (endast på 30)

Tryck på knappen Längdledes spegelvändning för att spegelvända sömmen på längden. Om knappen trycks in i sömnadslåget för ett sömnadsprogram spegelvänds hela sömnadsprogrammet. Ändringen visas på den grafiska displayen och en ikon anger att längdledes spegelvändning har valts.

Sidledes spegelvändning

Tryck på knappen Sidledes spegelvändning för att spegelvända sömmen från sida till sida. Om knappen trycks in vid raksöm med nålen i vänsterläge ändras nålens position från vänster till höger. Om knappen trycks in i sömnadsläget för ett sömnadsprogram spegelvänds hela sömnadsprogrammet. Ändringen visas på den grafi ska displayen och en ikon anger att sidledes spegelvändning har valts. Obs! Det går inte att spegelvända alla sömmar. Om du försöker spegelvända en söm som inte kan vändas hörs en ljudsignal.

Mönsteromstart (endast modell 30)

Om du har stannat mitt i en söm kan du trycka på mönsteromstart för att börja sy sömmen från början igen, utan att några specialinställningar behöver göras om.

PROG Programmera

Med maskinens programmeringsfunktion kan du skapa sömmar med egna unika inställningar och kombinera sömmar och bokstäver i sömnadsprogram. Du kan lägga in upp till 40 sömmar och bokstäver i samma program. Spara de egna sömmarna och programmen i Mina sömmar och ta fram dem när du vill. Alla sömmar i symaskinen kan programmeras, förutom knapphål, lagningssömmar, avsmalnande sömmar\*, isyning av knappar samt tränsar.

Skapa ett sömnadsprogram

1. Tryck på PROG för att öppna programmeringsläget. 2. Den sömnadsmeny som valdes scnast ligger kvar när du öppnar programmeringsläget. Om du vill ändra sömnadsmeny trycker du på sömnadsmenyknappen och väljer en ny med hjälp av pilknapparna. 3. Tryck in numret på den söm du vill använda. Sömmen visas i programmeringslägct. 4. Tryck in numret för nästa söm, så visas den till höger om den senast angivna sömmen. Obs! Två nummer visas ovanför sömnadsprogrammet, till vänster i den grafi ska displayen. Det första numret är den valda sömmens position i programmet. Det andra numret, inom parentes, är det totala antalet sömmar i programmet. Numret ovanför sömnadsprogrammet till höger på den grafi ska displayen är numret på den valda sömmen.

Lägg till text

5. Tryck på knappen för alfabetsmenyn. Använd pilknapparna för att välja ett alfabet och tryck på OK. Maskincn visar alfabetet i versaler i programmeringsläget. 6. Använd pilknapparna för att välja en bokstav och tryck på OK för att lägga till bokstaven i programmet. 7. Tryck på Shift för att växla till gemener eller siffror.

Om programmering av bokstäver

Bådc versalcr och gemcner sys med 7 mm stygnbredd. Om några bokstäver går nedanför baslinjen i programmet (t.ex. j, p, y) minskas höjden på versalerna. All text som ska sys på samma sömnadsprojekt ska läggas in i samma program för att säkerställa at bokstäverna sys i samma höjd. Exempelvis ska namn och adress läggas in i samma program med ST'OP inlagt efter namnet.  Programmeringsläge  4.  6. Husqvarna VIKING "Husqvarna" och "VIKING" har programmerats separat. Husqvarna VIKING "Husqvarna" och "VIKING" ligger i samma program.

Lägg till sömmar eller bokstäver på andra positioner

Flytta markören genom att trycka på pilknapparna om du vill lägga till en söm eller en bokstav på en annan position i programmet. Sömmen eller bokstaven läggs in till höger om markören. Obs! Tryck på nedåtpilen, vid programmering av bokstäver, för att aktivera markören i sömnadsprogrammet istället för i alfabetet.

Lägg till samma söm fl era gånger

Om du vill lägga till samma söm fl era gånger i rad kan du trycka på OK-knappen direkt efter att den första sömmen har lagts in. Samma söm, med eventuella ändringar som du har gjort i den, infogas varje gång du trycker på OK. Du kan även flytta markören för att välja en annan söm och sedan trycka på OK. Den valda sömmen läggs in en gång till, till höger om markören.

Ta bort sömmar och bokstäver

För att ta bort en söm i programmet väljer du först sömmen med markören genom att trycka på pilknapparna och trycker sedan på Ta bort-knappen. Flytta markören till vänster om den första positionen och tryck på Ta bort-knappen, för att ta bort hela programmet. Ett pop upfönster öppnas med en uppmaning att verifi era borttagandet. Välj Ja cllcr Ncj med pilknapparna och tryck på OK.

Lägg till sömfunktion

Sömfunktionerna FIX, STOP och det automatiska trådklippet\* kan läggas till i programmet. Varje sömfunktion tar ett minnesutrymme i programmet. Obs! Om Auto FIX är aktiverad på maskinen behöver du inte lägga till någon trådlästning i början av programmet.

Lägg ihop två sömnadsprogram till ett

Du kan lägga till ett tidigarc sparat program till ett nytt i programmeringsläget. Tryck på knappen för sömnadsmenyn, välj Mina sömmar samt det program du vill lägga till. Tryck på OK, så läggs programmet in i programmeringsläget till höger om markören.

Justera en enskild söm eller bokstav

För att justera inställningarna för en cnskild söm i ctt program måste du markera sömmen i programmeringsläget. Du kan justera stygnbredden, stygnlängden, stygntätheten, näl- och sömposition\* och spegelvända sömmen. Inställningarna för den valda sömmen visas på den grafiska displayen. Tryck på knappen Alternera vy så kan du växla mellan olika inställningar.   Lägg till sömfunktion  Justera en enskild söm eller bokstav

Justera hela sömnadsprogrammet

Ändringar som påverkar hela programmet och inte bara enstaka sömmar görs i sömnadsläget. Tryck på PROG, Start/Stop eller trampa på fotreglaget när du vill lämna programmeringsläget och växla till sömnadsläge. I sömnadsläget kan du ändra stygnbredd och stygnlängd och spegelvända hela programmet. Det är några saker du behöver veta när du justerar ett sömnadsprogram i sömnadslåget: De ändringar du gör i programmet i sömnadsläge kan du spara i Mina sömmar. Du kan dock inte föra över ändringarna till programmeringsläge. Om du har gjort ändringar i sömnadsläget och trycker på PROG för att åtcrgå till programmeringsläget avbryts ändringarna. Detta händer också när du laddar ner ett sparat program från Mina sömmar till Programmeringsläget. Om du har programmerat in STOP, FIX eller det automatiska trådklippet\* och spegelvänder på längden\* byter kommandona plats precis som sömmarna. Detta kanske inte ger det resultat som du förväntade dig.

Sy sömnadsprogrammet

När du är klar med programmet trycker du på Mina sömmar så att det sparas (se nästa sida) eller också, om du är kvar i programmeringsläget, trycker du på PROG eller trampar på fotreglaget för att växla till sömnadsläget. När du är i sömnadsläget och trampar på fotreglaget syr maskinen sömnadsprogrammet. Programmet sys i en följd om inga STOP har programmerats in. Tryck på STOP-knappen för att sy sömnadsprogrammet en gång. Du kan börja sy var som helst i programmet. Du kan stega igenom programmet med pilknapparna i sömnadsläget.  Sömnadsläge

Menyn Mina sömmar

Mina sömmar är din egen unika meny där du kan spara och hämta egna program eller favoritsömmar med personliga inställningar. Modell 20 har 15 minnen och modell 30 har 20 minnen. Varje minne har maximalt plats för 40 sömmar.

Spara en söm eller ett program

Tryck på knappen för Mina sömmar i programmerings- eller sömnadsläget. Då öppnas menyn Mina sömmar. Markcra ctt tomt minne genom att trycka på uppåt- och nedåupilarna. Bekräfta valet genom att trycka på OK. Om det markerade minnet inte är tomt öppnas ett pop up-fönster med en fråga om du vill skriva över den tidigare sparade sömmen/sömnadsprogrammet med den nya. Välj Ja eller Nej med pilknapparna och tryck på OK. Tryck på knappen för Mina sömmar på nytt för att åtcrgå till sömnads- eller programmeringsläget.

Ladda ner en sparad söm eller sömnadsprogram

Ladda en sparad söm eller ett sömnadsprogram från Mina sömmar genom att trycka på knappen för sömnadsmenyn och öppna menyn Mina sömmar. Använd pilknapparna för att välja söm eller program och tryck på OK. Sömmen/programmet visas i sömnadsläget och är färdig att sys.

Ta bort sparade sömmar och program

Ta bort en söm eller ett sömnadsprogram från Mina sömmar genom att trycka på Radera (CLR) när sömmen/programmet har markerats. Ett pop up-meddelande visas och du uppmanas att bekräfta borttagandet. Välj Ja eller Ncj med pilknapparna och tryck på OK. Tryck på knappen för Mina sömmar när du vill åtcrgå till den tidigare menyn.

Pop up-meddelanden om sömnaden

Spolning aktiverad (modell 20)

Det här pop up-meddelandet visas när spolaxeln har tryckts åt höger och spolning av undertråd är aktiverad.

Spolning aktiverad (modell 30)

Det här pop up-meddelandet visas när spolaxeln har tryckts mot spolen och spolning av undertråd är aktiverad. Tryck på OK om du vill starta/stoppa spolningen, och justera spolhastigheten med pilknapparna.

Pressarfoten är för högt upp

Maskincn syr inte om det ligger för mycket tyg under pressarfoten. Ta bort en del tyg eller använd något annat material. Tryck på OK eller trampa ner fotreglaget för att stänga pop up-fönstret.

Maskinen är inställd för tvillingnål

När maskinen är inställd för tvillingnål i inställningsmenyn visas ett pop up-fönster för att påminna om inställningarna när maskinen sätts på. Tryck på OK eller trampa ner fotreglaget för att stänga pop up-fönstret.

Stygnbredden är begränsad för tvillingnål

Det här meddelandet visas när maskinen är inställd för tvillingnål och du försöker ställa in cn brcdarc stygnbredd än vad som är möjligt med tvillingnål. Stäng pop up-meddelandet genom att trycka på OK.

Maskinen är inställd för raksöm.

Det här meddelandet visas när stygnbreddsbegränsningen är aktiverad och du kopplar på maskinen och försöker ändra stygnbredden. Stäng pop up-meddelandet genom att trycka på OK.

Sömmen kan inte sys med tvillingnål

Det här pop up-meddelandet visas när maskinen är inställd på tvillingnål och du väljer en söm som inte kan sys med tvillingnål. Tryck på OK när du vill stänga pop up-rutan.

Sömmen kan inte sys med stygnbreddsbegränsningen aktiverad

Dct här pop up-meddclandet visas när maskincen är inställd på stygnbreddsbegränsning och du försöker välja en söm som är bredare än 0 mm.

Sy knapphålet från början?

Den här frågan får du när du syr knapphål och har stannat för att ändra längdinställningarna och sedan börjar sy igen. Om du väljer Ja börjar maskinen om och syr knapphålet från början med de nya inställningarna. Om du väljer Nej avbryts ändringen och maskinen fortsätter sy resten av knapphålet med de tidigare inställningarna. Välj Ja eller Nej med pilknapparna och tryck på OK.

Automatisk knapphålsmätare – Den vita linjen ska stå mitt för det vita området

När du lägger in tyget för att sy ett knapphål kan det hända att hjulet på knapphålsmätaren rör sig. I ett pop up-meddelande uppmanas du att ställa den vita linjen mitt för det vita området på hjulet. Gör det och stäng pop up-rutan genom att trycka på OK.

Automatisk knapphålsmätare är ansluten

Den automatiska knapphålsmätaren kan endast användas för de knapphål som rckommenderas för pressarfoten. Om den automatiska knapphålsmätaren är ansluten och du väljer en söm som inte fungerar tillsammans med den pressarfoten visas detta meddelande när du börjar sy. Byt pressarfot eller välj ett knapphål som kan sys med den automatiska knapphålsmätaren. Stäng pop up-meddelandet genom att trycka på OK.

Maskinen är inställd för frihandssömnad

Det här meddelandet visas när maskinen är inställd för svävande eller fjädrande frihandssömnad när maskincen sätts på. Stäng pop up-fönstret genom att trycka på OK.

Underträden nästan slut

Maskinen stannar när spolen nästan är tom. Sätt i en full spole och stäng fönstrct genom att trycka på OK. Obs! Fortsätt att sy utan att slänga pop up-fönstret om du vill att all träd i spolen ska ta slut.

Ta bort trådrester under stygnplåten och i spolområdet (endast modell 30)

När det här pop up-meddelandet visas är det dags att rensa bort trådar och ludd under stygnplåten så att det automatiska trådklippet kan fungera. Stäng pop up-meddelandet genom att trycka på OK.

Kontrollera överträden

Maskinen stannar automatiskt om överträden tar slut eller går av. Trä om maskinen och stäng pop up-meddclandet genom att trycka på OK.

Huvudmotorn överbelastad

Om du syr på väldigt kraftigt tyg eller om maskinen blockeras vid sömnad kan huvudmotorn bli överbclastad. Pop up-fönstrct stängs när huvudmotorn och strömförsörjningen är återställda.

Sömmen kan inte programmeras

Det här meddelandet visas om du i ett sömnadsprogram försöker lägga till ctt knapphål, en träns, en lagningssöm, en avsmalnande söm\* eller sy i knapp. Alla sömmar i symaskinen går att programmera utom dessa. Stäng pop up-fönstrct genom att trycka på OK.

Sömmen kan inte sparas

Det här meddelandet visas om du i ett sömnadsprogram försöker spara ett knapphål, en träns, en lagningssöm, en avsmalnande söm eller sy i knapp. Alla sömmar i symaskinen kan sparas i Mina sömmar utom dessa. Stäng pop up-fönstret genom att trycka på OK. \* Endast på modell 30

Det finns ej plats för fler sömmar i kombinationen

Om du försöker lägga till fl cr än 40 sömmar eller bokstäver i samma program visas detta meddelande. Stäng pop up-fönstret genom att trycka på OK. Obs! Om du lägger till FIX, STOP eller det automatiska trådklippet\* till programmet kräver var och en ett minnesutrymme i programmet.

Ta bort kombinationen?

I det här pop up-meddelandet uppmanas du att bekräfta när du har valt att ta bort en hel kombination i programmeringsläget. Välj Ja eller Nej med pilknapparna och tryck på OK.

Kombinationen av kommandon är inkorrekt

Om du programmerar sömmar eller bokstäver och försöker lägga in något av kommandona STOP, FIX eller det automatiska trådklippet\* i ett sömnadsprogram i otillåten ordning visas detta meddelande. Stäng pop up-fönstret genom att trycka på OK.

Kommandon tas bort från programmet

Om du försöker lägga in ett tidigare sparat program i ett nytt eller om du använder funktionen längdledes spegelvändning\* av hela programmet kan resultatet bli att kommandona läggs i en otillåten ordning. För att undvika detta tas kommandona bort från programmet. Stäng pop up-fönstret genom att trycka på OK.

Ersätta?

Om du har valt att spara en söm eller en kombination i ett minne som inte är tomt, visas det här meddelandet där du tillfrågas om du vill ersätta det tidligare sparade med det nya. Välj Ja eller Nej med pilknapparna och tryck på OK.

Ta bort?

I det här meddelandet uppmanas du att bekräfta när du har valt att ta bort en söm eller en kombination från Mina sömmar. Välj Ja eller Nej med pilknapparna och tryck på OK. \* Endast på modell 30

3. Grundläggande sömnadstekniker

Sy ihop

Med Sy ihop sys två tygstycken ihop med sömsmån som vanligtvis pressas isär. I de flesta fall avslutas sömsmåncns kanter med en överkastningssöm innan sömmen sys. Sömmar på elastiska tyger måste vara töjbara. Den elastiska sömmen ger en töjbar söm som passar för att sy ihop stycken i tunt elastiskt tyg.

1:1 Raksöm

Material: Ej elastiskt medium, klippt i två delar. Välj: Lj elastiskt, medeltjockt tyg och sömnadsteknik Sy ihop (den exklusiva funktionen SEWING ADVISOR™ väljer en raksöm). Använd: Pressarfot B och näl nr 80 som rckommenderas för tyget. Lägg tygkanten längs 15 mm-markeringen på stygnplåten.

1:2 Elastisk söm

Material: Elastiskt tunt, klippt i två delar. Välj: Elastiskt tunt tyg och sömnads teknik Sy ihop (funktionen SEWING ADVISOR™ väljer elastisk söm). Använd: Pressarfot A och strechnål nr 75 som rekommenderas för tyget. Lägg tygkanten längs 10 mm-markeringen på stygnplåten.

Överkasta

Trestegssicksacken är upp till 6 mm bred och passar för alla typer av material. Använd den här sömmen för att överkasta, foga ihop två tygstycken kant i kant, laga revor och andra särskilda användningsområden. Använd kantsömsfot J vid överkastning.

1:13 Trestegssicksack

Material: Alla type av material. Välj: Valfritt tyg och sömnadstekniken Överkasta (funktionen SEWING ADVISOR™ väljer trestegssicksack). Använd: Pressarfot J och nälen som rekommenderas för tyget. Låt tån på pressarfoten styra tyget, se illustration.

Close-up of a metallic mechanical clip with spring-like stitching (no text or symbols visible)

Sy ihop och överkasta

Sy ihop/Överkasta syr sömmen och överkastar kanten i ett moment. Det finns flera olika sömmar som syr ihop och överkastar på symaskinen för bästa resultat på materialet du valt.

1:7 Överkastningssöm

Material: Elastiskt tunt eller ej elastiskt tunt/medium, klippt i två delar. Välj: Elastiskt tunt eller ej elastiskt tunt/normalt tyg och sömnads- teknik Sy ihop/Överkasta (funk- tionen SEWING ADVISORTM väljer överkastningssöm). Använd: Pressarfot J och nälen som rekommenderas för tyget. Låt tån på pressarfoten styra tyget, se illustration.

Close-up of a sewing machine needle with handle and base, set against a textured background (no text or symbols visible)

1:8 Elastisk överkastningssöm

Material: Elastiskt kraftigt, klippt i två delar Välj: Elastiskt tjockt tyg och sömnadsteknik Sy ihop/Överkasta (funktionen SLWING ADVISORTM väljer overclocksöm). Använd: Pressarfot B och stretchnål nr 90 som rekommenderas för tyget.

1:10 Dubbel overlock

Material: Ej elastiskt kraftigt, klippt i två delar. Välj: Fj elastiskt tjockt tyg och sömnadsteknik Sy ihop/Överkasta (funktionen SEWING ADVISORTM väljer dubbel overlocksöm). Använd: Pressarfot B och näl nr 80 som rekommenderas för tyget.

Tråckla

Träckelsömmen är en tillfällig söm för provning av kläder, rynkning och markering. Den exklusiva funktionen SEWING ADVISOR™ ställer automatiskt in lång stygnlängd och minskar trådspänningen så att trådarna går lätt att sprätta bort eller dra ihop vid rynkning. Lägg ihop tygstyckena räta mot räta. Lägg tyget på plats under pressarfoten med 15 mm sömsmån. Sy längs sömlinjen. När du vill ta bort tråden drar du i undertråden.

1:15 Träckelsöm

Material: Alla typer av material. Välj: Valfritt tyg och sömnads- tekniken Träckla. (Den exklusiya funktionen SEWING ADVISORTM väljer träckelsömmen.) Använd: Pressarfot A och den nål som rekommenderas för tyget.

Lagning och stoppning

Laga små hål och revor innan de blir större och förstör plagget. Välj en tunn tråd i en färg som ligger så nära plaggets som möjligt. 1. Lägg in tyget under pressarfoten. 2. Börja ovanför hålet och sy över det. 3. Tryck på backmatning när du har sytt över hålet. Fortsätt sy. Symaskincen syr fram och tillbaka över hålet 14 gånger och stannar sedan. 4. Tryck på STOP-knappen för att sy en likadan söm till. Flytta på tyget och trampa ner fotreglaget för att sy igen. Sömmen sys i en likadan lagningsruta och maskinen stannar automatiskt när sömmen är klar.

1:21 Lagningssöm

Material: Alla typer av material. Välj: Valfritt tyg och söm 1:21 Använd: Pressarfot A och nälen som rekommenderas för tyget.

Fålla

När du ska fälla väljer funktionen SEWING ADVISORTM den synliga fäll eller kantstickningsfäll som passar bäst för materialet och tjockleken. För vävt (ej elastiskt) tyg, skinn och vinyl väljs raksöm. För elastiska tyger väljs sömmar med stretch.

Jeansfäll

När du syr över fällar i extra kraftigt tyg eller en jeansfäll kan pressarfoten tippa när du syr över sömmen. Använd universalverktyget för att balanscra pressarfotens höjd medan du syr. Tryck på Nålstopp uppe/nere och välj nälstopp nere. Börja sy fällen längs nederkanten mitt bak eller i närheten. Stanna när du närmar dig sidsömmen. Maskinen stannar med nälen i tyget och pressarfoten höjs. För in universalverktyget från baksidan. Båda sidorna av universalverktyget är upplyfta. Använd den sida som bäst motsvarar sömmens tjocklek. Trampa ner fotreglaget för att sänka pressarfoten och fortsätt sy sakta över den tjocka sömmen. Stanna strax före sömmen (lägg märke till hur nälen stannar i tyget). Ta bort universalverktyget och för in det framifrån under pressarfoten. Sy några stygn tills hela pressarfoten har passcrat sömmen och vilar på universalverktyget. Stanna på nytt. Nålen är nere i tyget och pressarfoten höjs. Tå bort universalverktyget. Fortsätt sy fällen.

Elastisk fäll

Välj elastiskt normalt, så väljer den exklusiva funktionen SEWING ADVISOR™ en fl atlocksöm. Följ rekommendationerna som visas på displayen. Vik en fäll mot avigsidan och sy med flatlock från rätsidan. Klipp bort överflödigt tyg. Tekniken kan även användas för skärphällor.

1:1 Jeansfäll

Material: Denim. Välj: Ej clastiskt, tjockt tyg och sömnadsteknik Fälla (den cxklusiva funktionen SI:WING ADVISORTM väljer en raksöm). Använd: Pressarfot B som rekommenderas för tyget och jeansnål nr 80.

Cross-sectional diagram of a mechanical component with no visible text or symbols


Technical diagram of a mechanical assembly with cross-sectional view and internal components (no text or labels)

1:6 Flatlocksöm

Material: Elastiskt normalt Välj: Elastisk normalt tyg och sömnadsteknik Fälla (funktionen SEWING ADVISORTM väljer fl atlocksöm 1:6). Använd: Pressarfot B som rekommenderas och näl nr 90. Flatlock för att fälla elastiska tyger och skärphällor.

Diagram of a sewing machine needle stitching fabric, showing a pair of scissors attached to a piece (no text or symbols present)


Illustration of a sewing machine needle with scissors inserted into the top part (no text or symbols)

Fålla osynligt

Den osynliga fällsömmen ger en osynlig fäll på klädesplagg. Det fi nns två olika typer av osynlig fällsöm; den cna rekommenderas för medelkraftiga till kraftiga elastiska tyger och den andra för medelkraftiga till kraftiga vävda tyger. Vik tyget enligt illustrationen. Se till att den vikta kanten på tyget följer insidan av den högra tån på osynlig fällsömsfot D. Sicksackstygnet som går åt vänster ska bara ta i en tråd av tyget. Justera stygnbredden om det behövs så att sömmen bara precis fängar vecket. Obs! Osynlig fällsöm rekommenderas inte för tunna tyger eller skinn/ plast. Om du väljer Fälla osynligt och Ej elastiskt tunt, Elastiskt tunt eller Skinn/Plast börs en ljudsignal och tekniken kan inte väljas.  1:16 Elastisk osynlig fällsöm 1:17 Ej elastisk osynlig fällsöm Material: Elastiskt medium/kraftigt eller ej elastiskt medium/kraftigt Välj: Valfritt tyg och sömnadsteknik Fälla osynligt (funktionen SEWING ADVISOR™ väljer osynlig fällsöm 1:16 eller 1:17). Använd: Osynlig fallsömsfot D och nälen som rekommenderas för tyget.

Illustration of a fabric or textile with a textured background and two small circular connectors at the bottom (no text or symbols)


Close-up of a sewing machine stitching a textured fabric (no text or symbols visible)

Elastiskt medium/ kraftigt

Pure technical diagram of a mechanical assembly with no visible text, numbers, or symbols

Ej elastiskt medium/kraftigt

Illustration of a rolled-up sheet of paper with dashed lines indicating measurement or margins (no text or symbols)

Sy knapphål

Knapphålen på symaskinen är specialanpassade för olika typer av material och klädesplagg. Titta i sömtabellen på de sista sidorna för beskrivningar av varje knapphål. Den exklusiva funktionen SEWING ADVISORTM väljer det knapphål och de inställningar som passar bäst till tyget du har valt. Lägg mellanlägg under tyget och/eller förstärk tyget där knapphålen ska sys.

Perfekt balanserade knapphål

När du väljer en knapphålssöm och har anslutit den automatiska knapphålsmätaren kan du ställa in knappens storlek på den grafi ska displayen med hjälp av uppåt- och nedåtpilarna. När du syr får knapphålet automatiskt rätt längd för vald knappstorlek. Eftersom den automatiska knapphålsmätaren mäter medan du syr blir alla knapphål lika stora. Obs! Knappbålsstorleken varierar med tjocklek och typ av knapp. Börja alltid med att sy ett knapphål på en restbit. 1. Sätt på den automatiska knapphålsmätaren. 2. Stick in kontakten i urtaget ovanför nålområdet, bakom symaskinslampan. 3. Mät knappens diameter med hjälp av knapplinjalen på maskinens framsida. 4. Använd uppåt- och nedåtpilarna för att ställa in knappstorleken (A) på den grafi ska displayen. Storleken kan ställas in mellan 0 och 50 mm. 5. Lägg tyg och mellanlägg under den automatiska knapphålsmätaren. Mäthjulet kan höjas, så att det går lättare att placera tyget under pressarfoten. Använd markeringarna på knapphålsmätarens vänstra tå för att placera plaggets kant. Lägg plaggets kant vid mittmarkeringen för att sy knapphålet 15 mm från tygkanten. 6. Ställ innan du syr in det vita fältet på mäthjulets sida mot den vita markeringslinjen på foten. 7. Trampa på fotreglaget. Knapphålsmätaren sänks automatiskt. En raksöm sys i riktning från dig och stabiliscrar vänster knapphålsstolpe, därefter sys satinsömsstolpen mot dig. Samma sak upprepas för den högra stolpen. Tränsarna sys också automatiskt. Pilarna på den grafi ska displayen visar vilken del av som knapphålet sys och i vilken riktning. Håll fotreglaget nedtryckt tills knapphålet är färdigt. Maskinen stannar automatiskt när knapphålet är färdigsytt.  1:0, 1:23, 1:25, 1:26, 1:27 Knapphålssömmar Material: Alla typer av material. Välj: Valfritt tyg och sömnadsteknik Sy knapphål (funktionen SEWING ADVISORTM väljer ett knapphål som passar till tyget). Använd: Den automatiska knapphålsmätaren och nälen som rekommenderas för tyget.

Mechanical sewing machine needle stitching a printed sheet of thread (no text or symbols visible)



Four diagrams showing spring-mass systems with arrows indicating direction, no text or symbols present

Manuellt knapphål

Ett knapphål kan också sys steg för steg utan den automatiska knapphålsmätaren ansluten. Ställ in knapphålets längd med backmatningsknappen. 1. Sätt på pressarfot C. 2. Lägg in tyg och mellanlägg under pressarfoten. Använd markeringarna på knapphålsfotens vänstra tå för att placera plaggets kant. Placera plaggets kant vid mittmarkeringen för att sy knapphålet 15 mm från tygkanten. 3. Börja sy knapphålet. Symaskinen syr den vänstra stolpen bakåt. Backmatningsikonen (B) syns på den grafi ska displayen och anger att du måste trycka på backmatningsknappen när du vill gå vidare till nästa del i knapphålet. Tryck på backmatningsknappen när knapphålet har nätt önskad längd. Symaskinen gör en träns i slutet och syr sedan den högra stolpen. 4. Sy till startmarkeringen och tryck på backmatningsknappen för att sy den andra tränsen. Håll fotreglaget nedtryckt tills knapphålet är färdigt. Maskinen stannar automatiskt när knapphålet är färdigsytt. 1:0, 1:23-28 Knapphålssömmar Material: Alla typer av material. Välj: Valfritt tyg och sömnadsteknik Sy knapphål (funktionen SEWING ADVISOR™ väljer ett knapphål som passar till tyget). Använd: Pressarfot C och nälen som rekommenderas för tyget.

Mechanical component diagram showing a spring mechanism with force arrows (no text or labels)


Knapphål med inläggstråd (elastiska tyger)

Vid sömnad av knapphäl i elastiska tyger rekommenderar vi inläggstråd för ökad stadga och för att motverka att knapphålet sträcks. 1. Lägg en ögla av kraftig tråd eller pärlgarn över stiftet på baksidan av pressarfot C. 2. Sy ett knapphål. Sy över snodden med satinsömsstolparna. 3. Stanna innan du har sytt slutet av knapphålet. Lyft bort snodden från fi ngret och dra in öglan. 4. Korsa snodden framför pressarfoten och sy klart knapphålet över snodden.

Close-up of a metallic mechanical component with two vertical rods and a central bracket (no visible text or symbols)

Sy i knappar

Sy snabbt i knappar, tryckknappar, hyskor och hakar med symaskinen. 1. Ta bort pressarfoten och sänk matartänderna. 2. Placera tyget, universalverktyget och knappen under pressarfotsfästet, med knappens hål i linje med nälens sidorörelser. Kontrollera nälens sidorörelser genom att trycka på knappen för sidledes spegelvändning. Då ser du om nålen stöter i knappen. För ner nålen i hålen med hjälp av handhjulet som kontroll. Obs! Rekommenderad stygnbredd är 3,0 mm för de fl esta knappar. Om du syr på en liten knapp eller en riktigt stor kappknapp kan du minska (-) eller öka (+) stygnbredden tills nälen går ner i knappens bål. 3. Ställ in antalet stygn som knappen ska sys fast med genom att trycka på uppåt- och nedåtpilarna. Sex till åtta stygn brukar räcka. 4. Trampa ner fotreglaget. Symaskinen syr det antalet sömmar som står på displayen och fäster och stannar. Tips! Placera den tunna delen av universalverketyget under knappen när du syr i tunna tyger. Använd den tjockare delen för kraftigare tyger. Håll det på plats på tyget med genomskinlig tejp.

1:9 Sy i knapp

Material: Alla typer av material. Välj: Valfritt tyg och sömmen för att sy i knappar, nr 1:9. Använd: Ingen pressarfot och nälen som rekommenderas för tyget. Sänk matartänderna.

Close-up of a sewing machine needle stitching fabric, with paper cutting lines visible (no text or symbols)


Sy i blixtlås

Blixtlåsfot E kan snäppas fast antingen till höger eller vänster om nålen, så att det går lätt att sy längs båda sidorna av blixtlåset. Flytta blixtlåsfoten för att sy längs den andra sidan av blixtlåset. Placera nålen så långt till vänster eller höger som behövs för att sy intill blixtlåständerna eller snodden.

Close-up of a sewing machine needle stitching fabric strips (no text or symbols visible)


Mechanical sewing machine needle stitching a printed component (no visible text or symbols)

Centrerat blixtlås

1. Sy ihop de två tygstyckena räta mot räta längs 15 mm sömlinjen. Stanna vid jacket för blixtlåsets placering. 2. Träckla resten av sömmen där blixtlåset ska placeras. Pressa isär sömsmånerna. Placera blixtlåset med rätsidan mot den isärpressade sömsmånen och lägg blixtlåsets ände vid jacket. Nåla fast blixtlåset från rätsidan så att det ligger på plats (sc fi g. 1). 3. Välj raksöm och flytta nälen åt vänster. Snäpp fast blixtlåsfoten så att nälen hamnar på vänster sida om pressarfoten. Placera tyget under pressarfoten med rätsidan uppåt och blixtlåsfoten till höger om blixtlåset. 4. Börja sy över nedre änden, vrid tyget och sy fast blixtlåsets högra sida ända upp (se fi g. 2). 5. Sy båda sidorna av blixlåset i samma riktning för att undvika att tyget drar sig. Snäpp fast blixtläsfoten så att nälen hamnar på höger sida om pressarfoten. Flytta nälen åt höger. 6. Börja sy tvärs över nederkanten, vrid tyget och sy längs den vänstra sidan av blixtläset, nerifrån och upp (se fi g. 3). 7. Sprätta bort träckelstygnen. Obs! Justera sömlinjens läge genom att ändra nälpositionen +/−.

Pure diagram of a vertical spring scale with hatched walls and a central measurement, no text or symbols present.

Fig. I

Diagram of a vertical structure with a central component labeled 'E' and horizontal dashed lines, no readable text or symbols present.

Fig. 2

Diagram of a vertical structure with a container labeled 'E' and dashed lines indicating hidden edges (no text or symbols beyond the label)

Fig. 3

Taperingsöm, modell 30

Taperingsömmen smalnar automatiskt av i hörn och spetsar, och kan användas för bokstäver med satinsöm. 1. Lägg in tyget under pressarfoten. 2. Börja sy. Maskinen kommer att sy en avsmalnande spets och fortsätter sedan med en satinsöm med inställd bredd. Backmatningsikonen (D) syns på dcn grafi ska displayen och anger att du måste trycka på backmatningsknappen när du vill gå vidare till nästa del i sömmen. Tryck på backmatningsknappen när satinsömmen är så lång som du vill ha den. Då smalnar sömmen av innan den avslutas. När taperingsömmen är klar stannar maskinen automatiskt. 3. Tryck på STOP-knappen om du vill sy en likadan söm till. Flytta på tyget och trampa ner fotreglaget för att sy igen. Maskinen stannar automatiskt när sömmen är färdig. Tips! Justera stygnbredden om du vill ha en smalare satinsöm. Om du vill börja med den smala änden på satinsömmen trycker du på backmatningsknappen innan du börjar sy. 1:30, 1:31 Taperingsömmar Material: Alla typer av material. Välj: Valfritt tyg och Taperingsöm1:30 eller 1:31, beroende på vilken början och vilket slut du vill ha på sömmen. Använd: Pressarfot B som rekommenderas och den nål som rekommenderas för tyget.

Fler sömnadstekniker

Det finns fler instruktioner till sömnadstekniker på HUSQVARNA VIKING®:s webbplats. Gå in på www.husqvarnaviking.com och Sömnad, Syrummet och Sömnadstekniker.

4. Broderinställningar

Översikt över broderenhet (Typ BE18 till modell 30, typ BE19 för modell 20)

1. Anslutning broderenhet 2. Frikopplingsknapp för broderenheten 3. Broderarm 4. Fäste för broderbåge 5. Justeringsfötter

Översikt över broderbåge

6. Broderbågens kontakt 7. Ytterbåge 8. Innerbåge 9. Quick release 10. Åtdragningsskruv 11. Uttag för att fästa klämmorna

Mönster

Det fi nns 75 mönster och 1 brodertceckensnitt på USB embroidery stick som medföljer maskinen. Alla mönster fi nns också på cd:n DESIGNER TOPAZ™ om du tillfälligt skulle vilja radera dem från USB Embroidery stick. Till modell 30 medföljer också en cd med 25 bonusmönster. Obs! Spara bonusmönstren på USB embroidery stick så att du kan ladda dem till symaskinen.

DESIGNERTOPAZ™ Sampler Book

Bläddra igenom DESIGNER TOPAZ™ Sampler Book och titta på mönstren. Broderiets nummer, stygnantal (antalet stygn i broderiet) och mätt anges bredvid varje broderi. De föreslagna trädfärgerna för varje färgnummer visas. På bonus-cd:n till modell 30 finns pdf-filer med samma information om de 25 bonusmönstren till den här modellen.

Anslut broderenheten

1. Ta bort tillbehörslådan. 2. Det finns ett uttag med lock på symaskinens baksida. Vrid locket åt höger för att öppna det. Broderenhetens anslutning passar i detta uttag. 3. Skjut på brodcrenheten på maskincns friarm tills den ansluts ordentligt i urtaget. Använd justeringsfötterna, om det behövs, så att maskinen och brodcrenheten hamnar i samma niyå. Om maskinen är avstängd, sätt på den. 4. I ett pop up-meddelande uppmanas du att frigöra broderområdet och ta av broderbågen för kalibrering. Tryck på OK. Maskinen kalibrerar och broderarmen flyttas till den färdigposition. Med den här kalibreringen ställs broderfunktionerna in varje gång du sätter på broderenheten. Obs! KALIBRERA INTE maskinen med broderbågen på, eftersom det kan skada nälen, pressarfoten, broderbågen och/ eller broderenbeten. Ta undan allt som ligger runt maskinen innan du kalibrerar, så att broderarmen inte slår i något.

Illustration of a sewing machine needle with attached connector (no text or symbols visible)

Ta av broderenheten

1. När du vill plocka undan brodcrenheten tar du av bågen och trycker på Nälstopp uppe/nere så att broderarmen fl yttas till Parkeringsläge. Du kan också välja Parkeringsläge på menyn Alternativ för broderbåge. Tryck på knappen Alternativ för broderbåge om du vill gå till menyn. Obs! Det mycket viktigt att du bar tagit av bågen annars kan bågen, nälen och pressarfoten skadas. 2. Tryck på knappen till vänster nedanför broderenheten (A) och skjut enheten åt vänster för att ta bort den. 3. Stäng locket framför uttaget.

Technical illustration of a sewing machine with a needle inserted, showing no text or symbols on the device itself.

Spänna fast tyget i båge

För bästa resultat, lägg ett lager mellanlägg under tyget. Se till att tyget och mellanlägget sitter jämnt och ordentligt i broderbågen. 1. Öppna ytterbågen med "quick release" (A). T'a bort innerbågen. Placcra ytterbågen på ett stabilt, plant underlag med skruven nere till höger. Det är en liten pil i mitten längs bågens nederkant, som ska hamna mitt för en liten pil på innerbågen. 2. Lägg mellanlägget och tyget, med rätsidan uppåt, över ytterbågen. Lägg innerbågen på tyget, med den lilla pilen vid nederkanten. 3. Tryck in den inre bågen ordentligt i den yttre. 4. Stäng med "quick release". Justera trycket i ytterbågen genom att vrida på åtdragningsskruven (B). För bästa resultat ska tyget vara spänt i broderbågen. Obs! Vid brodering av ytterligare motiv på samma tyg är det bara att öppna "quick release", flytta broderbågen till det nya området på tyget och stänga den igen. Vid byte av typ av material kan du behöva justera trycket med åtdragningsskruven. Pressa inte "quick release" för hårt.

Skjuta på bågen

Skjut fast broderbågen på broderenheten, framifrån och bakåt, tills den klickar fast. Den markerade mittpunkten på broderiet ska hamna vid nålens startpunkt. Du kan göra mindre justeringar med pilknapparna (se sidan 62). För att ta loss bågen från broderenheten trycker du på den grå knappen på broderenheten och drar bågen mot dig.

Technical diagram of a sewing machine's side panel showing internal components and a red arrow indicating a specific part (no text or symbols present)

Komma igång med broderi

1. Sätta på broderenhcten Maskincen växlar automatiskt till broderläge. I ett pop up-meddelande uppmanas du att frigöra broderområdet för kalibrering. Tryck på OK för att kalibrera och fl ytta broderarmen till färdigläge. 2. Ladda-menyn öppnas automatiskt. Kontrollera att USB embroidery stick är ansluten. Välj mönster med pilknapparna och bekräfta med OK. Mönstret placeras mitt i bågen. 3. Sätt på broderfoten och sätt i en spole med tunn undertråd. 4. Spänn fast en bit tyg och mellanlägg i broderbågen och skjut fast den på broderarmen. 5. Maskinen väljer automatiskt den minsta bågstorleken som passar till mönstret. Kontrollera att den båge som sitter på stämmer med den bågstorlek som visas på den grafi ska displayen. Ändra annars bågstorlek genom att trycka på kappen Alternativ för broderbåge och välj rätt storlek i listan (se sidan 63). 6. Trä maskinen med den första trädfärgen i färgblocksförteckningen. Tryck på Info om broderi om du vill se hela färgblocksförteckningen på den grafi ska displayen. 7. Frigör ett tillräckligt stort utrymme för att broderarmen och bågen ska kunna röra sig. Håll i överträden och tryck på Start/Stop-knappen eller på fotreglaget. Maskinen börjar brodera. 8. Efter några stygn stannar maskinen. Ett pop up-meddelande visas på skärmen där du uppmanas att klippa av träden. Klipp av träden och tryck på Start/Stop för att fortsätta brodera. Obs! Om Automatisk avklippning av hoppstygn är aktiverad i inställningsmenyn på modell 30, klipps träden automatiskt av och maskinen stannar inte. Håll i trädänden när du börjar brodera så går det lätt att ta bort den när den har klipps av. 9. När den första färgen är färdigsydd stannar maskinen. Ett pop up-meddelande visas i den grafi ska displayen och du uppmanas att byta trädfärg. Trä med nästa färg och tryck på Start/Stop för att fortsätta brodera. Varje färg fästs i slutet och på modell 30 klipps överträden av. Obs! Om Automatisk avklippning av boppstyn är aktiverad i inställningsmenyn på modell 30, klipps träden automatiskt av också när du har bytt till en ny trädfärg. Håll i trädändan när du börjar brodera igen, så att du enkelt kan ta bort den när den har klippts av. Alla broderier är inte programmerade för automatisk avklippning av boppstygn. Med hjälp av 4D™ Embroidery Software kan du lägga till kommandon som klipper av boppstygn i alla broderier. 10. När broderiet är klart stannar maskinen automatiskt. På modell 30 klipps över- och undcrtråd av. Nålen och pressarfoten höjs automatiskt, så att det går lätt att ta loss broderbågen. Ett pop up-meddelande visas med information om att broderiet är färdigt. Stäng pop up-meddelandet genom att trycka på OK.

5. Broderläge

I broderläget kan du ändra placeringen och storleken på broderier och det är i det läget du broderar dem. Maskinen växlar automatiskt till broderläge när du sätter på broderenheten. Funktionerna som används när du syr ett broderi visas.

Broderläge, översikt

I broderläget finns det två olika vyer på den grafiska displayen: Redigera broderi och Sy broderi. Du växlar mellan vyerna med knappen Alternera vy.

Redigera

1. Broderområde 2. Broderhastigheten anges med tre eller, för modell 30, fem nivåer. 3. Aktuell vy 4. Rotera motiv 5. Horisontell placering av mönster 6. Vertikal placering av mönster 7. Mönsterhöjd 8. Mönsterbredd

Sy broderi

9. Mönstrets namn 10. Förhandsgranska mönster 11. Vald broderbåge 12. Återstående stygn i broderiet 13. Aktuellt färgblock och totalt antal färgblock i broderiet 14. Aktuellt stygn i aktuellt färgblock 15. Antal stygn i aktuellt färgblock

Ladda ett broderi

När du vill ladda ett broderi trycker du på knappen Sömmeny. USB embroidery stick ska vara inkopplad. Maskinen kan ladda broder- och broderteckensnittsfi ler i .vf3 -format. Välj ett mönster från fi lerna och mapparna som visas i menyn. Använd pilknapparna för att välja en mapp och tryck på OK eller högerpil för att öppna den. Om du vill gå tillbaka till föregående mapp trycker du på vänsterpil. Välj mönster och tryck på OK för att bekräfta. Broderiet laddas i broderfältet. Obs! Om du redan har laddat ned ett mönster i broderfältet ersätts det automatiskt med del nya. När du sparar mönster på USB embroidery stick, ska du tänka på att inte skapa för många nivåer med undermappar eftersom sökvägen då kan bli för lång. Tänk också på att hålla filnamnet kort. Om detta händer och du försüker öppna en sådan fil eller mapp hörs en ljudsignal och filen eller mappen öppnas inte.   Du kan konvertera mönster mellan olika broderformat med hjälp av HUSQVARNA VIKING® 4D™ Organizer som medföljer maskinen.

Hämta ett teckensnitt

Det fi nns ett teckensnitt på USB embroidery stick vid leverans. När du vill hämta ett teckensnitt trycker du på knappen Sömmeny. USB embroidery stick ska vara inkopplad. Teckensnittsfiler markeras med en ikon (A) i listan. Du kan välja mellan tre olika filer med olika storlek på teckensnittet, 12 mm, 20 mm och 30 mm. Välj teckensnittsfi l och bekräfta med OK. Text editor öppnas. Du kan skapa fler broderteckensnitt av teckensnitt på datorn. Det gör du med hjälp av programmet HUSQVARNA VIKING® 4D™ QuickFont som medföljer maskinen.

Lägga till en bokstav

När du laddar ett teckensitt visas alfabetet med versaler i text editor. Markera en bokstav med pilknapparna och tryck på OK. Då läggs den till i programmet. Tryck på Skift för att växla till gemener eller siffror. Om du vill lägga till en bokstav på en annan position flyttar du markören genom att trycka på pilknapparna. Bokstaven läggs in till höger om markören. Obs! Tryck på nedåtpilen för att aktivera markören i programmet istället för i alfabetet. Två siffror visas ovanför programmet, till vänster i den grafi ska displayen (B). Den första är den valda bokstavens position i programmet. Den andra, inom parentes, är det totala antalet bokstäver i programmet. Programmets höjd och bredd visas också i den grafi ska displayen.

Ta bort en bokstav

Om du vill ta bort en bokstav markerar du den med markören genom att trycka på pilknapparna och trycker sedan Radera (CLR). Om du vill ta bort hela programmet fl yttar du markören till vänster om den första positionen och trycker på Radera (CLR). Ett pop up-meddelande visas och du uppmanas att bekräfta borttagandet. Välj Ja eller Nej med pilknapparna och tryck på OK.

Ladda text till ett broderi

När du vill sy texten trycker du på knappen PROG och då laddas texten till broderläget. Nu hanteras texten som ett enda mönster och du kan göra ändringar på hcla texten. Om du vill gå tillbaka till text editor och göra fler ändringar i texten innan du syr, trycker du på PROG i broderläget. Obs! Alla ändringar som görs i broderläge försvinner om du går tillbaka till text editor.

Broderinformation

Om du vill se information om ett mönster innan du hämtar det till broderläget, markerar du fi len i Ladda-menyn och trycker på knappen Info om broderi. Då öppnas ett info-fönster där du kan se mönstrets storlek och antalet stygn och färgblock i det. Tryck på vänsterpil när du vill stänga fönstret och gå tillbaka till Ladda-menyn. När du har laddat ett mönster till broderläget kan du visa information om det aktuella mönstret genom att trycka på knappen Info om broderi. 1. Mönstrøts namn 2. Antalet färgblock i mönstret 3. Antalet stygn i mönstrct 4. Färgblocksförteckning Alla färger i det nedladdade mönstret visas i den ordning de kommer att sys. Det aktuella färgblocket är alltid högst upp i listan och är markerat med en trädrulle. För varje färg i förteckningen anges ordning, namn, trådtillverkare och färgkod. Du kan rulla igenom listan med pilknapparna. Obs! Om du har frågor om förkortningarna för trädleverantörer, kan du öppna 4D™ Embroidery Software Confi gure program (installerat tillsammans med Machine Communication program) och ange Thread Manager. Där finns information om trädtillverkare och förkortningar för trädtyp. Tryck på knappen info om broderi igen när du vill stänga infofönstret.

Redigera mönster

Det fi nns många sätt att redigera mönster på. Du ska alltid redigera innan du börjar sy. Inställningarna visas på den grafiska displayen. Om du ändrar värdet för bredd och höjd inverteras siffrorna till vitt mot svart bakgrund. Ändringarna visas också på den grafi ska displayen.

Mönsterhöjd (I)

Du kan öka eller minska storleken på mönstret med upp till 20 %. Du ökar eller minskar höjden med hjälp av + och - knapparna under inställningen på den grafi ska displayen. Mönsterhöjden ändras med 5 % varje gång du trycker på knappen. Antalet stygn förblir det samma.

Mönsterbredd (2)

Du kan öka eller minska storleken på mönstret med upp till 20 %. Du ökar eller minskar bredden med hjälp av + och - knapparna under inställningen på den grafi ska displayen. Mönsterbredden ändras med 5 % varje gång du trycker på knappen. Antalet stygn förblir det samma. Obs! Du kan ändra storlek på mönstret i 4D™ Embroidery Software (säljs separat).

Flytta mönster till rätt position (3)

Med hjälp av pilknapparna kan du placera mönstret var som helst i broderområdet. Siffrorna till höger om ikonerna Design position på den grafiska displayen visar i millimeter hur mycket mönstret har flyttats vågrätt eller lodrätt från sin ursprungliga centrerade placering.

Rotera (4)

Du kan rotera mönstret runt dess mittpunkt. Varje gång du trycker på knappen Rotera vrids mönstret 90 grader medsols. Till höger om ikonen Rotera på den grafiska displayen kan du se hur många grader mönstret har vridits från sin ursprungliga placering. Obs! En del mönster är för stora för att kunna roteras 90 grader. Varje gång du trycker på knappen vrids mönstret i stället 180 grader.

Längdledes spegelvändning (endast på

modell 30)

Tryck på knappen Längdledes spegelvändning för att spegelvända mönstret på längden. Då visas en ikon på den grafiska displayen som anger att Längdledes spegelvändning är aktiverad.

Sidledes spegelvändning

Tryck på knappen Sidledes spegelvändning för att spegelvända mönstret från sida till sida. Då visas en ikon på den grafi ska displayen som anger att Sidledes spegelvändning är aktiverad.

Alternativ för broderbåge

Tryck på knappen Alternativ för broderbåge för att öppna en lista med alternativ för båge. Välj med pilknapparna och bekräfta med OK-knappen. Stäng menyn Alternativ för broderbåge genom att trycka på knappen igen eller genom att välja Aktuellt stygnläge.

Broderbågsstorlek

När ett mönster har laddats till broderområdet väljs automatiskt den minsta bågen som passar till mönstret. Med högerpil kan du öppna en lista över tillgängliga bågstorlekar, inklusive bågar som fi nns att köpa hos din auktoriscrade försäljare. Beroende på mönstrets storlek kanske inte alla bågar kan väljas. Om du har angett alla bägar du har i listan Mina bägar på inställningsmenyn, väljs automatiskt den lämpligaste bägen bland de bägar du har angett. Det är bara de bägar som du har angett som visas i listan, se sidan 30. Du kan välja en annan båge med pilknapparna och bekräfta med OK-knappen. Obs! Om du börjar brodera och den båge du bar valt inte är den samma som den som sitter på broderenbeten, visas ett pop up-meddelande med information om detta. Sätt på rätt båge eller välj en annan i listan.

Aktuellt stygn

Om du har valt en av bågpositionerna och vill gå tillbaka till aktuellt stygn och börja brodera där broderiet avbröts väljer du Aktuellt stygn. Du kan också trycka på Start/Stop-knappen en gång för att återgå till aktuellt stygnläge och börja brodera.

Parkeringsläge

Ta av broderbågen och välj parkeringsläget när du har sytt klart broderiet. Broderarmen placeras i ett läge som gör det lätt att förvara den. Obs! Det mycket viktigt att du bar tagit av bägen annars kan bägen, nälen och pressarfoten skadas.

Spolens läge

Tryck på Spolens läge för att underlätta spolbyte. Broderbågen fl yttas i riktning från dig så att du kan öppna spolluckan och byta spolc.

Klippläge

I klippläge fl yttas broderbågen mot dig så att du lättare kan klippa av hoppstygn och jämna till tyget.

Mittläge

Använd mittläget för att kontrollera var broderbågens mittläge hamnar på tygct.

Broderfunktioner


Parkeringsläge/ Klippläge

Ta av bågen och tryck på Nälstopp uppe/nere när du vill placera broderenheten i parkeringsläge för lättare förvaring. Om du trycker på Nålstopp uppc/nere när broderbågen sitter på, fl yttas bågen mot dig och det går lätt att klippa av hoppstygn och jämna till tyget. Klipp av hoppstygnen och tryck på knappen igen. Bågen flyttas tillbaka till aktuellt stygn. Tryck på Start/Stop när du vill börja brodera igen. Obs! Menyn Alternativ för broderbåge öppnas och där visas den aktuella positionen.

Broderi i en färg

Tryck på STOP om du vill avbryta färgstopp och sy ett mönster i endast en färg. Obs! Om funktionen automatisk avklippning av hoppstyn bar valts i inställningsmenyn på modell 30 kommer den att vara aktiverad även mellan färgblocken.

Tråckling

Tryck på knappen FIX så syr maskinen en träckelsöm runt broderområdet. Med träckelsömmen fästs tyget på mellanlägget under. Det är särskilt bra är du broderar på tyg som inte går att spänna fast i broderbåge. Träckelsömmen ger stöd åt stretchmaterial och visar också var mönstret kommer att placeras på tyget.

Hörnkontroll

Hörnkontroll kan användas för att rita upp broderiets fyra hörn. Tryck på OK. Varje gång du trycker på OK flyttas bågen till något av hörnen i följande ordning: övre vänstra, övre högra, nedre högra och nedre vänstra. När du trycker på knappen för femte gången fl yttas bågen till mitten av mönstret, och när du trycker för sjätte gången går den tillbaka till den aktuella stygnpositionen. Funktionen hörnkontroll visar också var mönstret kommer att broderas på tyget. Det gör det lättare att placera ut mönster när du broderar många mönster i följd efter varandra.

ega stygn för stygn

Använd Stega stygn för stygn – och + knapparna när du vill stega ignom mönstrct stygn för stygn. Om över- eller underträden tar slut eller går av kan du stega bakåt några stygn innan du börjar brodera igcn. Det aktuella stygnumrct visas på den grafiska displayen i läget Sy broderi.

ega färg för färg

Anyänd funktionen Stega färg för färg – och + knapparna när du vill gå till det första stygnet i föregående eller nästa färg. Det aktuella färgblockets nummer visas på den grafi ska displayen bredvid det totala antalet färgblock i mönstrct, som visas inom parentes, i läget Sy broderi. Tryck på knappen info om broderi om du vill se hcla färgblocksförteckningen.  Träckling

Pop up- meddelanden om broderiet

Kalibrering av broderenheten

När broderenheten är fastsatt visas ett pop up-meddelande där du ombeds att ta av broderbågen och frigöra maskinområdet för kalibrering av broderarmen. Du påminns också om att sätta fast pressarfot R för broderi. Tryck på OK för att kalibrera. Obs! Det är mycket viktigt att du tar loss broderbägen, annars kan bägen eller broderenbeten skadas vid kalibreringen.

Broderenheten stöds inte. Byt broderenhet.

Du kan bara använda den typ av broderenhet som levereras med maskinen. Sätta på rätt broderenhet

Sätt fast rätt broderbåge

Om storleken på bågen som är fastsatt på maskinen inte stämmer med storleken som anges på den grafi ska displayen kommer maskinen inte att brodcre. Byt då båge till den storlek som visas eller ändra inställningarna för bågstorlek så att de stämmer med den valda bågen, se sidan 63.

Kontrollera överträden

Maskinen stannar automatiskt om överträden tar slut eller går av. Trä om maskinen och stäng pop up-meddelandet genom att trycka på OK. Tryck på Start/Stop när du vill fortsätta.

Klipp av trådänden

När börjar sy igen efter att du har bytt träd, syr maskinen några stygn och stannar sedan så att du kan klippa av träden. Obs! Den här funktionen avaktiveras om Automatisk avklippning av hoppstyn aktiveras på inställningsmenyn på modell 30, se sidan 30.

Underträden håller på att ta slut

Maskinen stannar när undertrådsspolen nästan är tom. Sätt i en full spole och stäng pop up-fönstret genom att trycka på OK. Dra den utstickande trådänden bakåt. Stega bakåt några stygn genom att trycka på Stega stygn för stygn-. Tryck på Start/Stop när du vill börja brodera igen. Obs! När du byter underträd ska du välja Spolens läge på menyn Alternativ för broderbåge. Bågen flyttas då undan så att du lättare kan komma åt spolkapseln. När spolen är på plats igen trycker du på aktuellt stygnläge så att broderbågen flyttas tillbaka till det läget där broderiet stannades.

Byta trådfärg

När det är dags att byta övertråd stannar maskinen och på modell 30 klipps överträden av. Byt trådrulle och trä om maskinen. Nästa rekommenderade färg visas i pop up-fönstret.

Mönstret innehåller delar som inte kan öppnas

En del mönster kan innehålla data som är för komplexa för den här brodermaskinen. Spara då om mönstret i 4D™ Organizer.

Ta av bågen

Den här pop up-rutan visas när du har valt en funktion som tvingar broderenheten att röra sig utanför den aktuella bågens gränser. För att broderarmen ska kunna röra sig fritt ska du ta av bågen och trycka på OK.

Ansluta USB Embroidery stick

Det här pop up-meddelandet visas om du sätter på broderenheten eller trycker på knappen sömnadsmeny i broderläget utan att ha anslutit din USB stick. Anslut USB stick och tryck på OK så att du kan ladda ett mönster. Det här meddelandet visas också om USB stick tas ur med mönstret håller på att laddas eller sys.

Det går inte att läsa data på USB embroidery stick

Det här pop up-meddelandet visas om symaskinen inte kan komma åt informationen på USB embroidery stick. USB stick kan vara skadad eller också kanske du använder en USB stick som inte är kompatibel med symaskinen. Tryck på OK när du vill stänga pop up-rutan.

Broderiet är färdigsytt

Ett pop up-meddelande visas med information om att broderiet är färdigt. Tryck på OK när du vill stänga pop up-rutan.

Broderiet är för stort

Det här pop up-meddelandet visas om mönstret som du vill ladda är för stort för att sys på din symaskin. Tryck på OK för att stänga pop up-rutan och välj ett annat mönster.

Det går inte att välja rätt båge

Det här pop up-meddelandet visas om du försöker ladda ett mönster som är för stort för de bågar som kan väljas. Om du har angett de bågar du har i listan Mina bågar i inställningsmenyn, kan du inte ladda ner mönster som är för stora för att för att passa i de bågarna som du har angett. Kontrollera att du har valt rätt bågar i listan Mina bågar eller ladda ner ett annat mönster.

Stopp-kommando i mönster

Maskinen stannar automatiskt för att klippa av tyget vid utklippningar, applikationer osv. Se förklaringen till varje mönster i broderhäftet.

Broderiet startas om och alla ändringar tas bort. Vill du gå tillbaka?

Dct här pop up-meddelandet visas om du trycker på knappen PROG i broderläget för att du vill gå tillbaka till text editor och ändra en befintlig text. Om du väljer "Nej" öppnas text editor och de ändringar du har gjort i broderläge försvinner. Om du väljer "Ja" kommer du tillbaka till broderläge och alla ändringar sparas. Välj "Ja" eller "Nej" med pilknapparna och tryck på OK.

6. Skötsel av maskinen

Byta glödlampa

Symaskinen är försedd med två glödlampor. Den ena är placerad under syhuvudet och den andra ovanför friarmen. Använd bara de glödlampor som anges på symaskinens front (24 V, 5 W). De fi nns att köpa hos din auktoriserade HUSQVARNA VIKING®-återförsäljare. Byt glödlamporna enligt beskrivningen nedan.  Stäng av strömbrytaren ON/OFF. 1. Placera lampbytaren med det djupa hålet, märkt OUT, runt lampan. Vrid inte glödlampan, dra bara rakt ut för att ta loss den. 2. För att sätta i en ny glödlampa ska lampbytaren placeras med det grunda hålet, märkt IN, runt den nya lampan. Tryck fast den nya lampan uppåt.

Rengöra maskinen

Rengör symaskinen ofta för att den ska fungera väl. Maskinen är smörjfri och behöver inte oljas. Torka av symaskinens utsida med en mjuk trasa för att rengöra den från damm och ludd.  Stäng av strömbrytaren ON/OFF.

Rengör spolområdet

Ta bort pressarfoten och luckan till spolkorgen. Sänk matar-tänderna. Placera skruvmejseln under stygnplåten som på bilden och vrid den försiktigt för att lossa stygnplåten. Rengör matar-tänderna med borsten.

Rengör under spolområdet

Området under spolkorgen måste rengöras när du har sytt fl era sömnadsprojekt eller när du märker att ludd har samlats runt spolkorgen. Ta bort spolhållaren (1) som täcker den främre delen av spolkorgen. Lyft upp spolkorgen (2) ur maskinen. Rengör med borsten. Det går bra att ta bort damm och ludd med en liten dammsugartillsats.  Modell 30: Var försiktig när du rengör runt trådkniven. Sätt tillbaka spolkorgen och spolhållaren. Obs! Blås inte i och runt spolkorgen. Damm och ludd åker då längre in i maskinen.

Sätt tillbaka stygnplåten

Matartänderna ska vara sänkta. Placera stygnplåten så att den passar in i skåran på baksidan. Tryck ner stygnplåten tills den klickar på plats. Sätt på luckan till spolkorgen.

Illustration of a sewing machine needle and base platform with red directional arrows indicating movement (no text or symbols)


Felsökning

Om du upplever problem under sömnaden:

- Välj rätt typ av material och tygtjocklek i den exklusiva funktionen SEWING ADVISORTM. - Sätt i den nälstorlek och typ som rekommenderas på den grafi ska displayen. - Trä med över- och undertråd. - Använd trådhållare i olika lägen (vertikal eller horisontell). - Använd trådnät och kvalitetstråd. Vi rekommenderar samma sytråd som över- och undertråd vid vanlig sömnad. Vid dekorsömnad och broderi rekommenderar vi brodertråd som övertråd och vanlig undertråd i spolen.

Om du upplever problem när du syr med den automatiska knapphålsmätaren:

- Se till att det vita fältet på mäthjulets sida hamnar mitt för den vita markeringslinjen på foten. - Kontrollera att sladden till knapphålsmätaren är ansluten ordentligt i kontakten ovanför nålområdet bakom glödlampan.

Drar tyget ihop sig?

- Välj rätt typ av material och tygtjocklek i den exklusiva funktionen SEWING ADVISORTM. - Kontrollera nålen, så att den inte är skadad. - Sätt i den nälstorlek och typ som rekommenderas på den grafi ska displayen. - Trä med över- och undertråd. - Trä med trådar som passar för materialet och sömnadstekniken. • Använd kvalitetstråd. - Minska stygnlängden. • Använd mellanlägg. - Kontrollera trådspänningen.

Hoppas stygn över?

- Kontrollera nålen – den kan vara skadad. - Byt till rekommenderad nälstorlek och typ. - Sc till att nälen är rätt isatt ända upp i nälhållaren. - Trä med över- och undertråd. - Använd rekommenderad pressarfot. - Starta om maskinen för att återställa den. - Kontakta din HUSQVARNA VIKING® återförsäljare för service.

Går nålen av?

- Var försiktig och dra inte i tyget när du syr. - Sätt i den nälstorlek och typ som rekommenderas på den grafi ska displayen. - Sätt i nålen rätt enligt beskrivningen i instruktionsboken.

Är trådspänningen för lös?

- Ange tygtjocklek och typ av material i den exklusiva funktionen SEWING ADVISOR™. - Trä med över- och undertråd – använd kvalitetstråd. - Sätt i den nälstorlek och typ som rekommenderas på den grafi ska displayen. - Stäng av och starta om maskinen för att återställa den automatiska trådspänningen. - Följ rekommendationerna för mellanlägg.

Går överträden av?

- Matas tråden smidigt utan att fastna? - Använd trådnät och kvalitetstråd. För specialtrådar, till exempel av metall, titta i tillbehörskatalogen för särskilda nålrekommendationer. - Trä med över- och underträd – kontrollera att du trär rätt. När du använder broderträd som överträd ska du använda underträd i spolen, inte vanlig syträd. - Sätt i den nälstorlek och typ som rekommenderas i den grafi ska displayen. - Stäng av och starta om maskinen för att återställa den automatiska trådspänningen. - Pröva med trådhållare i olika lägen (vertikal eller horisontell). - Om hålet i stygnplåten är skadat måste stygnplåten ersättas. - Används rätt trådbricka framför trådrullen?

Rör sig tyget inte?

- Kontrollera att maskinen inte är inställd på frihandssömnad i inställningsmenyn. - Öka stygnlängden. - Kontrollera att matartänderna är höjda.

Går underträden av?

- Spola ny undertråd. - Sätt tillbaka spolen i maskinen och kontrollera att du trär rätt. - Om hålet i stygnplåten är skadat måste stygnplåten ersättas. - Rengör spolområdet.

Spolas underträden oregelbundet?

\- Kontrollera trädningen vid spolning av undertråd.

Undertrådsvarningen fungerar inte?

- Rengör i och runt spolhållaren. - Använd endast originalspolar från HUSQVARNA VIKING® som är godkända för den här smaskinsmodellen.

Trådklippet fungerar inte? (Endast på modell 30)

\- Ta bort stygnplåten och borsta bort ludd från spolområdet. \- Kontrollera att automatiskt trådklipp är aktiverat i inställningsmenyn.

Felaktiga, oregelbundna eller smala sömmar?

\- Avaktivera tvillingnål eller stygnbreddsbegränsning i inställningsmenyn. \- Starta om maskinen för att återställa den. \- Byt näl och trä med över- och underträd. • Använd mellanlägg.

Syr maskinen långsamt?

- Kontrollera hastigheten. - Ta bort stygnplåten och borsta bort ludd från spolområdet och matartänderna. - Lämna in maskinen för service hos din HUSQVARNA VIKING® återförsäljare.

Syr maskinen inte?

- Modell 20: skjut spolaxeln åt vänster till sömnadsläget. - Modell 30: skjut spolaxeln åt höger till sömnadsläget. - Kontrollera att alla kontakter sitter i ordentligt. - Kontrollera väggkontakten strömmen till väggkontakten. - Kontrollera att fotreglaget är anslutet.

Broderiet rynkas

- Använd korrekt underlägg – se Tillbehörshandboken. - Spänn fast tyget hårt i bågen enligt beskrivningen på sidan 57.

Maskinen broderar inte?

- Skjut in broderenheten ordentligt i maskinuttaget. - Skjut fast rätt broderbåge.

Funktionsknapparna på sy- och brodermaskinen reagerar inte när man trycker på dem?

\- Utagen och funktionsknapparna på maskinen kan vara känsliga för statisk elcktricitet. Om funktionsknapparna inte reagerar när du trycker på dem kan du stänga av maskinen och sedan sätta på den igen. Kontakta din auktoriscrade HUSQVARNA VIKING®-återförsäljare om problemet kvarstår.

Lämna in symaskinen på service regelbundet hos din HUSQVARNA VIKING®- återförsäljare!

Om du har följt felsökningsinformationen och fortfarande har problem med att sy bör du ta med dig symaskinen till din återförsäljare. Om det är något specifi kt problem är det till stor hjälp om du testsyr med tråd på en restbit av tyget du använder och tar med det till din återförsäljare. En provlapp ger ofta bättre information än ord.

Delar och tillbehör som inte är original

Garantin täcker inte fel och skador som orsakas av att annat än originaldelar och -tillbehör har använts. Sömtabell - meny I. Nyttosömmar

Söm	Sömr		Sömmamn Pressar	fot Användning
	20 30
	0	0	Tränsar knapphäl Automatisk knapphålsmätare /C		Standardknapphäl för de fl esta tygtjocklekar.
	1	1	Raksöm, nälen i mittläge	A/B För alla typer	av sömnad. Välj bland 29 olika nälpositioner.
	2	2	Ilastisk söm, nälen i vänsterläge	A/B För sömmar i	trikä och elastiska tyger.
	3	3	Förstärkt raksöm, nälen i mittläge	A/B För sömmar	som utsätts för ordentliga påfrestningar. Förstärkt och elastisk. Används för att förstärka och kantsticka sportkläder och arbetskläder. Öka stygnlängden vid kantstickning, 29 nälpositioner.
	4	4	Trestegssicksack A/B	För att laga och sy	på lappar och rcsår. Passar för tunna till medeltjocka tyger. Välj söm 1:13 för överkastning.
	5	5	Sicksack A/B För applikationer, spetskartning, sömnad på band etc. Stygnbredden ökar lika mycker åt vänster som åt höger.
	6	6	Flatlock B Dekorativa fällar och överlappande sömmar, skärp och band. För medeltjocka/kraftiga elastiska tyger.
	7	7	Överkastningssöm	J	Sy ihop och överkasta i ett moment längs kanten eller klipp rent senare. För tunna elastiska och ej elastiska tyger.
	8	8	Elastisk överkastningssöm	B Sy ihop och överkasta i ett moment längs kanten eller klipp rent senare. För medeltjocka till kraftiga elastiska tyger.
	9	9	Automatisk isyning av knapp	Ingen pressarfot	För att sy i knappar. Ställ in antalct stygn på den grafiska displayen.
	10	10	Dubbel overlock	B	Sy ihop och överkasta i ett moment längs kanten eller klipp rent senare. För kraftiga elastiska och kraftiga vävda tyger.
	11	11	Overlocksöm	B	Sy ihop och överkasta i ett moment längs kanten eller klipp rent senare. För medeltjocka elastiska tyger.
	12	12	Elastisk fogssöm	B För överlappade sömmar i trikå. För att sy tygkanal över smal resår.
	13	13	Överkastning med trestcgssicksack	J/B	För överkastning på alla slags tyger.
	14	14	Sicksacksöm	B	För hopfogning av tygstyeken kant i kant eller överlappning i skinn. För dekorativ sömnad.
	15	15	Träckelsöm A/B För hopfogning av två	tygstycken med en söm med lång stygnlängd.
	16	16	Elastisk osynlig fällsöm	D	För osynliga fällar på medeltjocka till kraftiga elastiska tyger.
	17	17	Ej elastisk osynlig fällsöm	D	För osynliga fällar på medeltjocka till kraftiga ej elastiska tyger.
	18	18	Uddkant	A/B	För kantning, sy över kanten på tunna elastiska tyger och på skrå på ej elastiska tyger.

	19 19		Elastisk söm och smocksöm	A/B Sy över två rader resårband för att rynka.
	20 20		Fagottsöm A/B För hopfogning av två tygstycken med avslutadc kanter samt elastisk rynkning.
	21 21		Lagningssöm (framät och bakät)	A/B Laga och stoppa småhäl på arbetskläder, jeans, dukar och annat. Sy över hålet och tryck sedan på backmatning för att sy flera lagningssömmar och sdän stanna automatiskt.
	22 22		Träns (manuell)	A/B Förstärk fickor, skjortöppningar, skärphällor och nederdelen av blixtlås.
	23	23	Knapphäl med rundat slut	Automatisk knapphålsmätare /C
	24	24	Halvförstärkt knapphäl	C För medeltjocka och tjocka tyger.
	25	25	Sekelskiftesknapphäl	Automatisk knapphålsmätare /C
	26	26	Skräddarknapphäl	Automatisk knapphålsmätare /C
	27	27	Knapphäl på krafügt tyg	Automatisk knapphålsmätare /C
	28 28		Raksömsknapphäl på skinn	A/B För skinn och mocka.
	29	29	Snörhäl B För skärp, snoddar etc.
	-	30	Satinsöm med avsmalnande spets	B Börjar och slutar med en spets. Används för hörn, spetsar och bokstäver med satinsöm. Tryck på backmatning för att sy en avmalnande spets.
	-	31	Satinsöm med avsmalnande spets	B Börjar och slutar med en spets. Används för hörn, spetsar och bokstäver med satinsöm. Tryck på backmatning för att sy en avmalnande spets.
30 32			Satinsöm, smal B För applikationer, sömnad på snoddar och band. För tunna och medeltjocka tyger.
	31 33		Satinsöm, medel B För applikationer, sömnad på snoddar och band. För tunna och medeltjocka tyger.
	32 34		Satinsöm, bred B För applikationer, sömnad på snoddar och band. För kraftiga tyger.
	-	35	Langettsöm	B För kantavslutningar. Klipp bort överflödigt tyg utanför langetterna.
	33 36		Smal sicksacksöm	B För kantavslutningar. Klipp bort överflödigt tyg utanför langetterna.
	34 37		Langettsöm	B För kantavslutningar. Klipp bort överflödigt tyg utanför langetterna.
	-	38	Langettsöm	B För kantavslutningar. Klipp bort överflödigt tyg utanför langetterna.
	35 39		Satinsöm med spets	B För kantavslutningar. Klipp bort överflödigt tyg utanför langetterna.

Sömöversikt

Meny 1: Nyttosömmar, Meny 2: Quiltsömmar, Meny 3: Satäng och sekelskiftessömmar, Meny 4: Dekorativa sömmar DESIGNER TOPAZ™ 20  Sömmarna 0-9 är samma i alla fyra sömmenyer.  DESIGNER TOPAZ™ 30

Alfabet

Block (modell 20 och 30) ABCDEFGHIJKLMNOPQRSTUVWXYZÄÄÖ-.\_ abcdefghijklmnopqrstuvwxyzäö@..\_ 1234567890Ææ∅øàáçëèéíóùúÑñβ&?!'.\_ Brush Line (modell 30) ABCDEFGHIJKLMNOPQRSTUVWXYZÄÄÖ-..\_ abcdefghijklmnopqrstuvwxyz@..\_ 1234567890Æœ∅øàáçëèéíóùúÑñB&?!'.\_ Script (modell 30) ABCDEFGHIJKLMNOPQRSTUVWXYZAO-. abcdefghijklmnopqrstuvwxyz@. 1234567890AeOaáçëèéióuúNñβg?!'. Kyrilliska bokstäver och Japanska bokstäver (modell 20 och 30) Ryska och japanska alfabet. Se alfabeten på den grafiska displayen.

Index

+/- knappar....27, 35, 62

A

Aktuell färg 59 Aktuell vy ....59 Aktuellt stygn....59,63 Alfabet....73 Alternativ för broderbåge 27, 58, 63 Alternera vy 27, 35, 59 Ansluta broderenheten ....56 Ansluta fotreglagct....10 Ansluta till eluttaget ....10 Ansluta till USB-port 23 Antal färger i broderiet ....59 Antal färger 61 Antal stygn i aktuellt färgblock ....59 Användarhandbok för tillbehör 8 Automatisk knapphålsmätare 9, 14, 30, 42, 50, 51 Automatiskt pressarfotslyft och extra lyft 25 Automatiskt pressarfotslyft och vridläge 25 Automatiskt pressarfotslyft 19,25 Automatiskt pressarfotstryck 19 Automatiskt trådklipp av hoppstygn 30, 58 Automatiskt trådklipp 26, 29, 38

B

Backmatning 26, 47, 51, 54 Balansera knapphål ....30 Blixtlås 53 Blixtläsfot E 9,53 Block (teckensnitt) 73 Bokstäver.... 37, 60 Borste....8,68 Bottenplatta 6 Broderarm....7, 55 Broderbågar som ingår 8 Broderbågens kontakt ....55 Broderbågsfäste 7, 55, 57 Broderbågsläge....63 Broderenhet Ansluta....56 Kalibrera 56, 58, 65 Ta bort 56 Översikt 55 Broderenheten stöds inte 65 Broderformat 24,60 Broderfot/Lagningsfot R 9,29,58 Broderfunktioner....64 Broderi i en färg 25,64 Broderier 23,55 Konvertera....24 I adda....58,60 Lägc 59,62 Längdledes spegelvändning 62 Rotera....62 Sidledes spegelvändning 62 Stoppkommando....67 Ändra....62 Ändra storlck 62 Broderiet är färdigsytt 66 Broderiet är för stort 67 Broderinformation 61 Broderinställningar 55–56 Broderläge....59–66 Broderläge, översikt ....59 Broderområde 59,60 Broderteckensnitt....23, 24, 55, 60 Brodertråd....8,22 Brush Line (teckensnitt) 73 Byta glödlampa 68 Byta näl 20 Byta pressarfot 20 Byta trådfärg 58,66 Båge Skjuta på 57 Översikt 55 Bågstorlek 30, 58, 63, 67

C

Cyrillic (teckensnitt) 73

D

Dekorsömmar 33,73 Dckorsömsfot B 9 Delar och tillbehör som inte är original 70 DESIGNER TOPAZ™ 30 Bonus Sampler CD....8, 55 DESIGNER TOPAZ™ Sampler Book 8,55 DESIGNER TOPAZ™ Sampler CD 8,55 DESIGNER™ Crown Hoop....8 DESIGNER™ Royal Hoop 8 DESIGNER™ Splendid Square Hoop ....8

E

Ej elastiskt eller elastiskt 34 Ej clastiskt kraftigt 34 Ej elastiskt normalt 34 Ej elastiskt tunt....34 Elastisk fäll 48 Elastiskt kraftigt ....34 Elastiskt normalt 34 Elastiskt tunt 34 Embroidery Machine Communication CD 24 EXCLUSIVE SENSOR SYSTEM™ (ESS) 19 Exclusive SEWING ADVISOR™ 27,34 Materialval 27, 32, 34 Sömnadstekniker 27, 32, 34 Extra lyft 25 Extra trådrullchållare 6, 12, 15, 18

F

Fack för tillbehör 7 Fast trådrullchållarc 6,12 Horisontellt läge 12, 13, 16, 17 Vertikalt läge 12, 13, 15, 16, 17, 22 Felsökning....69 Filformat....60 Filtbricka 8 FIX auto 28 FIX 26,38,64 Fjädrande frihandssömnad 29 Fjädrande frihandssömnad, pressarfot 29 Format....60 Fotreglage....8 Ansluta....10 Friarm....6,11 Frihand 29,42 Frikopplingsknapp för broderenheten ....7, 55, 56 Funktionsknappar....25 Fäll....34,48 Färgblock....61, 64 Färgblocksförteckning....61 Förhandsgranska mönster 59 Förstoringsglas 14 Förträdspänning....6,13 Förvaring för pressarfötter och spolar 7

G

Garantikort....8 Gemener 27,37,60 Genomskinlig dekorsömsfot B 9 Glidfot H 9 Glidplattor 8 Glidplattor, rekommendation ....32 Glödlampa 6 Byta....68 Grafisk display....6

H

Handhjul 6 Handtag....7 Hastighet....25 Broderi 25,59 Spola undcrtråd 17, 18, 22 Sömnad....25, 32 Hiragana (teckensnitt) 73 Hoop Ease 8 Horisontellt läge 12, 13, 16, 17 Huvudmotorn överbelastad 43 Höja pressarfoten 25 Hörnkontroll 64

|

Inbyggd nälträdarc 6 Inbyggd USB-port 6 Inbyggt måttband 6 Info om broderi, knapp ....27, 58, 61 Innerbåge 55, 57 Installation av programvara....24 Installationskod....24 Instruktionsbok....8 Inställningsmenyn....27,28

J

Jeansfäll....48 Jeansnål....21 Justera hela sömnadsprogrammet 39 Justcringsfötter 7,55,56

K

Kalibrera 56, 58 Kantsömsfot J 9 Klipp 26, 29, 38 Klippa av tråden 14 Klippa av trådänden 65 Klippbart mellanlägg 22 Klämmor....8,55 Knapp för att sänka matartänderna 6, 20 Knappar för sömval 27,33 Knappar på maskinen 25 Knappar, sy i 52 Knapphål med iläggstråd 51 Knapphal....34,50 Knapphål, balansera ....30 Knapphål, börja om 42 Knapphålsfot C 9 Knapplinjal 6,50 Knappstorlek....50 Komma igång med broderi 58 Kommandon i program ....44 Kontakt till fotreglaget 6 Kontakt till nätsladd ....6 Kontrast 31 Kontrollera överträden 43,65 Kontrollpanel 6,27 Konvertera mönster 24

L

Ladda en sparad söm eller sömnadsprogram ....40 Ladda ett broderi 58,60 Ladda ett teckensnitt ....60 Ladda text till ctt brodcri 61 Lagning....47 Lagningsfot R 9 Lampbytare....8,68 Larmsignaler....31 Lock....6,33 Lucka till spolkorgen 6,18,68 Lyftbricka....8 Lägg till sömmar eller bokstäver på andra positioner ....38 Lägga ihop två sömnadsprogram till ett 38 Lägga till en bokstav i en annan position....60 Lägga till en bokstav.... 37, 60 Lägga till kommandon i ett program ....38 Lägga till samma söm flera gånger....38 Längdledes spegelvändning 27, 36, 62

M

Manuellt knapphäl ....51 Mappar....60 Maskinöversikt 6–7 Matartänder, rekommendation 32 Matartänder, sänka 20 Materialval 27,32,34 Mellanlägg med klistrande yta....22 Mellanlägg som löses upp av värme 22 Mellanlägg....22,57 Mellanlägg, rekommendation 32 Mina broderbågar 30,63 Mina sömmar 33,40 Minnen 40 Mittläge....63 Mönsterbredd....59,62 Mönsterhöjd 59,62 Mönsteromstart.... 27, 36 Mönstrets namn 59,61 Mönstrets nummer 55

N

Nyttosömmar 33,71,73 Nål, byta 20 Nâlar 8,14,21 Nälfäste 6 Nålhällare....20 Nålpositioner....32,35 Nålstopp uppe/nere 25,64 Nålstoppläge....25 Nälträdare 14 Nätsladd 8 Ansluta....10

0

OK....27,64 ON/OFF huvudströmbrytarc 6,10 Osynlig fällsöm 34, 49 Osynlig fällsömsfot D 9

P

Panel med funktionsknappar 6,25 Parkeringsläge 25, 56, 63, 64 Perfekt balanscrade knapphål 50 Pictogrampenna....8,22 Pilknappar....27 Placera mönster 62 Plocka undan efter sömnad 11 Pop up-meddelanden om broderiet 65 Pop up-meddelanden om sömnaden 41 Pop up-meddelanden 41,65 Pressarfot C 51 Pressarfot, byta 20 Pressarfot, höja....6, 25 Pressarfot, sänka 25 Pressarfoten för hög 41 Pressarfotsfäste 6,20 Pressarfotsstång....6 Pressarfotstryck....19,28 Pressarfötter 9 PROG, knapp 37, 61 Programmera bokstäver 37 Programmera....37 Programmeringsläge....27 Programvara 24,30 4DTM Configure....24 4DTM Organizer 24,60 4DTM QuickFont 24,60 Installera....24 Introduktion....24 pdf-guidcr....24 Starta programmen ....24 Programvaruversion....31 Påpressbart rivbart mellanlägg 22

Q

Quick release 55, 57 Quiltsömmar 33,73

R

Radera 27,38,40,61 Redigera broderi 59 Redigera mönster 62 Registrera maskinen 24 Rekommendation för knapphål med iläggstråd 32 Rekommendationer 32 Rekommenderad näl....32 Rckommenderad pressarfot 32 Rengöra maskinen 68 Rengöra spolområdet 68 Rengöra under spolområdet....68 Rivbara mellanlägg 22 Rotera broderi 27,62 Rotera mönster 59

S

Sampler Book 55 Satin- och sekelskiftessömmar 33,73 Satinsöm med avsmalnande spets 54 Sax....8 Script (teckensnitt) 73 Sensorfot auto 28 Sidledes spegelvändning 27, 36, 62 Siffror....27, 37, 60 Skapa ett sömnadsprogram ....37 Skift, knapp 27, 37, 60 Skinn....34 Skjuta på broderbågen 57 Skruvmejsel 8,20,68 Skyddshuv/väska....8 Skötsel....68 Sladd till fotreglage 8,10 Snabbguide....8 Spara i Mina sömmar 27, 40 Spola specialtråd 16, 17 Spola undertråd med maskinen färdigträdd 16, 17 Spola undertråd vid brodering eller sömnad ....18 Spola undertråd, modell 20 ....16 Spola undertråd, modell 30 ....17 Spola undertråd, specialtrådar.... 16, 17 Spolar....8,16,17,18,58 Infoga....18 Spolens läge 63 Spolhastighet....17, 18 Spolhylsa 18,68 Spolområde....43,68 Spolreglage 6, 17, 18 Språk....31 Sprättare 8 Spänna fast tyget i broderbågen 57 Standardfot A 9 Start/Stop 26 Starta programmen ....24 Stega färg för färg 27,64 Stega stygn för stygn 27,64 Stickat tyg (elastiskt) 34 STOP 25,38,47,54,64 Stopp-kommando i mönster 67 Strechnål 21 Strömförsörjning....10 Stygnantal 55, 59, 61 Stygnbredd....32, 35 Stygnbreddsbegränsning 29, 41, 42 Stygnfält....32 Stygnlängd....32,35 Stygnplåt....68 Stygntäthet 32, 35 Svävande frihandssömnad 29 Svävande frihandssömnad, pressarfot 29 Svävande läge.... 25, 28 Sy broderiet 59 Sy i blixtlås 53 Sy i knappar ....52 Sy ihop 34, 45 Sy ihop/ överkasta 34, 46 Sy sömnadsprogrammet 39 Syhastighet....32 Sänka matartänderna 20 Rekommendation....32 Sänka pressarfoten 25 Sänkta matartänder, rekommendation 29 Sätta fast rätt broderbåge 63, 65 Sätta i spolen 18 Sätta tillbaka stygnplåten 68 Söminställningar 35 Sömnadsläge....32–42 Sömnadsläge, översikt 32 Sömnadsmeny 27, 33, 60 Sömnadsrekmendationer 32 Sömnadstekniker 27, 32, 34, 45–52 Sömnummer....32, 33 Sömpanel....6 Sömplacering....35 Sömtabell....71 Sömöversikt....73

T

'Ta av broderenheten ....56 Ta bort en bokstav 61 Ta bort sparade sömmar och program 40, 44 Ta bort sömmar och bokstäver 38 Ta ur från USB-porten 23 Ta ur tråden 43 Tcckensnitt....33 Ladda....60 Markera 33 Teckensnittsfiler 60 Tcckensnittsmeny 27,33 Teckensnittsstorlek....60 Text editor 60 Tillbehör som ingår 8–9 Broderbågar som ingår 8 Pressarfötter....9 Tillbehör....8 Tillbchörslåda....7 Tillbehörslåda, ta av 11 Transparent tråd 22 Trim-kommando....30,58 Tråckla 26, 34, 47, 64 Trådar 22 Trådbrickor 6,8,12 Trådfärg, byta 66 Trädfärger 55 Trådfästning....26 Trädklippningsläge 25, 63, 64 Trådkniv för undcrtråd 6 Trådkniv 6,14,16,17,18,26 Trådledare för spolning 6, 16, 17 Trådleverantör....61 Trädnät 8 Trådrullchållarc ....12 Extra trädrullehållare 6, 12, 15, 18 Horisontellt läge 12, 13, 16, 17 Vertikalt läge 12, 13, 15, 16, 17, 22 Trådsensor 15,43 Trådskåror....6 Trädspänning för underträdsspolning ......6, 16, 17, 18 Trådspänning....19,28 Trädspänningsskivor....6, 13 Trådtilldragare 6,13 Trä nälen....14 Trädning av övertråd 13 Trädning med tvillingnål 15 Tvillingnål 15, 29, 41, 42 Tvillingnål, trädning 15 Tvillingnålsstorlek....29 Tyg och mellanlägg 8

U

Underträden håller på att ta slut 43,65 Undertrådsspølning vid brodering eller sömnad ....18 Undertrådsspolning 6, 16, 17, 18 Universalnål 21 Universaltråd 22 Universalverktyg 8,20,48,52 Rekommendation 32 Uppackning....10 Uppdatera symaskinen ....24 USB Embroidery stick 8,23,24,55,60 Använda....23 USB-port....23 Uttag för automatisk knapphålsmätare ......6, 50 Uttag för broderenhet 7, 55, 56 Uttag för klämmorna 55 Utökad sömnadsyta 11

v

Vald broderbåge 59 Vattenlösligt mellanlägg 22 Versaler 27,37,60 Vertikalt läge 12, 15, 17, 22 Vingnal 21 Vinyl....34 Vridläge 25 Vridlägets höjd 28 Välja söm....33 Välja teckensnitt ....33 Vävt tyg (cj clastiskt) 34

Y

Ytterbåge....55,57

A

Åtdragningsskruv....55, 57 Återstående stygn i broderiet ....59

Ä

Ändra en enstaka söm eller bokstav i ett program ....38 Ändra storlek 62

ö

Överkasta 34, 45 Vi förbehåller oss rätten att utan föregående meddelande ändra maskinens utrustning och tillbehör samt att göra sådana ändringar av maskinens konstruktion eller utseende som inte negativt påverkar funktionen.

Immateriell egendom

Patenten som skyddar denna produkt finns angivna på en etikett på symaskinens undersida. HUSQVARNA, VIKING, H-logotypen med kronan, KEEPING THE WORLD SEWING & dess design, DESIGNER, DESIGNER TOPAZ och SEWING ADVISOR är registrerade varumärken eller varumärken som tillhör VSM Group AB eller dess licensgivare.

4D™ Embroidery Machine Communication CD

(För pc, se sidan 24)

Illustration of two colorful humminghueros wings perched on a branch with red flowers and swirling vines (no text or symbols)
