BRUKSANVISNING QCK5780X Husqvarna-Electrolux

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation: www.husqvarna-electrolux.se

Registrera din produkt för bättre service: www.husqvarna-electrolux.se

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.husqvarna-electrolux.se/shop

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används.

Ha följande uppgifter till hands när du kontaktar serviceavdelningen.

Informationen finns på typskylten. Modell, PNC, serienummer.

Varnings-/viktig säkerhetsinformation.

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

1.1 Säkerhet för barn och handikappade

WARNING

Risk för kvävning, skador eller permanent invaliditet.

• Den här produkten kan användas av barn från åtta års ålder och personer med reducerad fysik, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskap, såvida de inte har tillsyn av någon person som är ansvarig för deras säkerhet.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när den är igång eller när den svalnar. Åtkomliga delar är mycket varma.
• Om produkten har ett barnlås rekommenderar vi att du aktiverar det.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.
• Produkten med sladd ska hållas utom räckhåll för barn som är yngre än 8 år

1.2 Allmän säkerhet

- Produkten blir varm inuti när den är igång. Vidrör inte värmeelementen som finns i produkten. Använd alltid grytlappar för att ta ut eller sätta in tillbehör eller eldfasta formar.

• Använd inte ångrengörare vid rengöring av produkten.
• Koppla från strömtillförseln före underhåll.
• Koppla från strömtillförseln före underhåll.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra ugnsluckans glasskivor eftersom dessa kan repa ytan, vilket i sin tur kan leda till att glaset spricker.

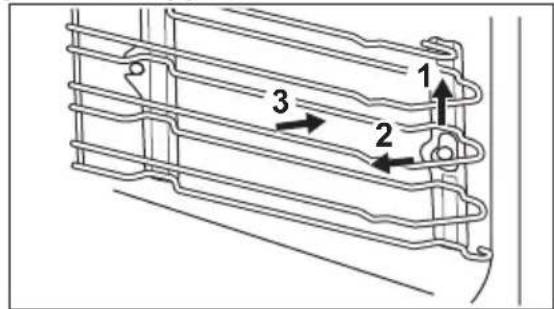

• För att ta bort ugnsstegarna drar du först ut den främre delen av ugnsstegen och sedan den bakre delen fort från sidoväggarna. Sätt i ugnsstegarna i omvänd ordning.
• Kontrollera att produkten är avstängd innan du byter lampa för att undvika risken för elstötar.

2. SÄKERHETSFÖRESKRIFTER

2.1 Installation

WARNING

Endast en behörig person får installera den här produkten.

• Avlägsna all paketering.
• Installera och använd inte produkten om den är skadad.
• Följ de installationsinstruktioner som följer med produkten.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Dra aldrig produkten i handtaget.
• Minsta avstånd till andra produkter ska beaktas.
• Kontrollera att produkten har installerats under och bredvid stadiga skåpeller bänkstommar.
• Produktens sidor måste gränsa till produkter eller enheter med samma höjd.

Elektrisk anslutning

WARNING

Risk för brand och elektriska stö- tar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Kontakta service eller en elektriker för att ersätta en skadad nätkabel.
• Låt inte nätkablar komma i kontakt med produktens lucka, speciellt inte när luckan är het.

• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.

• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

2.2 Användning

WARNING

Risk för skador, brännskador, els- tötar eller explosion föreligger.

• Använd denna produkt för hushållsbruk.
• Ändra inte produktens specifikationer.
• Se till att ventilationsöppningarna inte är blockerade.
• Lämna inte produkten utan tillsyn under användning.
• Stäng av produkten efter varje användningstillfälle.
• Var försiktig när du öppnar produktens lucka medan produkten är igång. Het luft kan strömma ut.
• Använd inte produkten med våta händer eller när den är i kontakt med vatten.
• Tyng inte ner luckan när den är öppen.
• Använd inte produkten som arbets- eller avlastningsyta.
• Produktens lucka ska alltid vara stängd när produkten är igång.
• Öppna produktens lucka försiktigt. Användning av ingredienser som innehåller alkohol kan producera en blandning av luft och alkohol.
• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.

- Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på diskmaskinen.

WARNING

Risk för skador på produkten föreligger.

- För att förhindra skada eller missfärgning på emaljen:

– sätt inte eldfasta formar eller andra föremål direkt på produktens botten.
- lägg inte aluminiumfolie direkt på produktens botten.
- Ställ inte hett vatten direkt i den heta produkten.
- Låt inte fuktiga kärl eller matvaror stå kvar i produkten efter att tillagningen är klar.
- Var försiktig när du tar bort eller monterar tillbehör.

• Missfärgning av emaljen påverkar inte produktens funktion. Det är ingen defekt enligt garantin.
• Använd en djup form för mjuka kakor. Fruktjuicer orsakar fläckar som kan vara permanenta.

Mikrovågsugn

WARNING

Risk för brand och brännskador.

• Aktivera inte produkten när den är tom.
• Använd inte produkten om den inte fungerar ordentligt.
• Rör alltid om i vätskor innan du värmer dem i mikrovågsugnen för att förhindra att de plötsligt kokar över.
• Se till att metallföremål placeras minst 2 cm från produktens innerväggar och luckan.
• Följ råden om lägstatemperatur när du tillagar eller värmer upp mat. Använd bara mikrovågssäkra termometrar för att mäta temperaturen.
• Värm inte matolja eller alkohol i produkten.
• Torka inte djur, textilier, vetevärmare eller gelkuddar i produkten.
• Lägg inte aluminiumfolie i produkten.

- Torka av produkten med en trasa efter varje användning för att undvika rost.

2.3 Skötsel och rengöring

WARNING

Det finns risk för personskador, brand eller skador på produkten.

- Stäng av produkten och koppla bort den från eluttaget före underhåll.

- Se till att produkten har svalnat. Det finns även risk för att glasen kan spricka.

- Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta service.

- Var försiktig när du tar bort luckan. Luckan är tung!

- Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.

- Kvarblivet fett eller mat i produkten kan orsaka brand.

- Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

- Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.

- Rengör inte den katalytiska emaljen (om tillämpligt) med någon sorts ren-göringsmedel.

2.4 Inre belysning

- Typen av glödlampa eller halogenlampa som används för den här produkten är endast avsedd för hushållsprodukter. Får ej användas för belysning i hus.

WARNING

Risk för elektrisk stöt.

- Innan du byter lampan ska du koppla ur produkten från nätuttaget.

- Använd bara lampor med samma specifikationer.

2.5 Avfallshantering

WARNING

Risk för kvävning eller skador.

- Koppla loss produkten från eluttaget.

- Klipp av strömkabeln och kassera den.

- Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

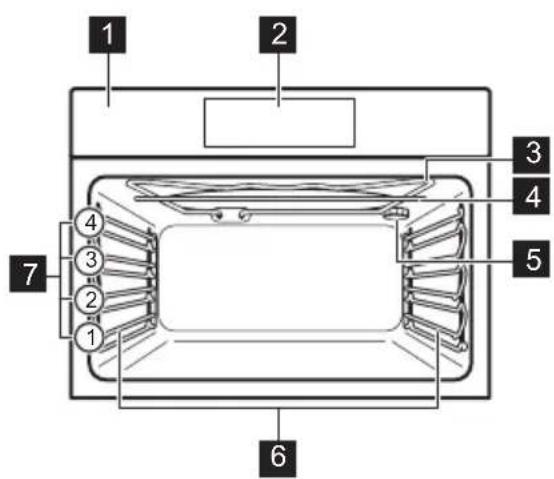

3. PRODUKTBESKRIVNING

1 2 3 4 5 6 7 1 2 3 4

1 Kontrollpanelen

2 Elektronisk programmeringsenhet

3 Grill- och värmeelement

4 Mikrovågsgenerator

5 Ugnslampa

6 Ugnsstege, löstagbar

7 Ugnsnivåer

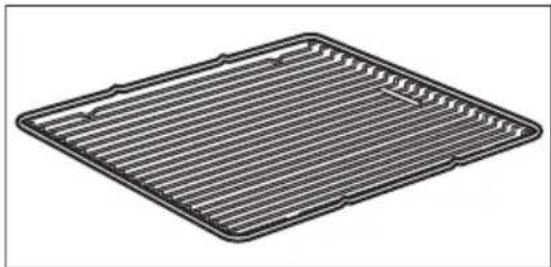

3.1 Tillbehör

För kokkärl, bakformar och stekkärl.

4. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN

WARNING

Se säkerhetskapitlena.

4.1 Första rengöring

• Ta bort alla delar från produkten.
- Rengör ugnen innan du använder den första gången.

Se kapitlet "Underhåll och ren-göring".

4.2 Första anslutning

När du ansluter produkten till eluttaget, eller efter att strömmen har brutits, måste du välja språk, kontrast i display, ljustyrka i display samt klockan. Tryck på eller för att ställa in värdet. Tryck OK för att bekräfta.

5. KONTROLLPANEL

5.1 Elektronisk programmeringsenhet

Använd touch-kontrollerna för att manövrera produkten

Num-mer	Touch-kontroll	Funktion Kommentar
		PÅ / AV För att aktivera och avaktivera produkten.

Num-mer	Touch-kontroll	Funktion Kommentar
2		Tillagningsfunktioner eller Tillagningshjälp	För att ställa in en tillagnings-funktion eller funktionen Tillag-ningshjälp. Ställ in nödvändig funktion genom att trycka på touch-kontrollen en eller två gånger efter du aktiverat pro-dukten. Aktivera eller avaktivera lampan genom att hålla in touch-kontrollen i 3 sekunder (du kan aktivera lampan även när pro-dukten är avstängd).
3		Mikrovågsugnsfunktion	För att aktivera mikrovågsugns-funktionen (du kan även använda den efter att produkten stängts av).När du använder mikrovågsugns-funktionen med funktionen Kok-tid längre än 7 minuter och i s and in Kombi-läge kan mikrovåg-seffekten inte vara mer än 600 W.
4		Temperaturval För att ställa in temperaturen el-ler visa produktens temperatur.
5		Nedåt-knapp För att flytta nedåt i menyn.
6	[Z0A7]	Uppåt-knapp För att flytta uppåt i menyn.
7		OK För att bekräfta valet eller inställ-ningarna.
8		Hem-knapp För att gå tillbaka en nivå i me-nyn. För att visa huvudmenyn, tryck på fältet i 3 sekunder.
9		Tid och andra funktio-ner	För att ställa in olika funktioner. När en tillagningsfunktion är akti-verad trycker du på touch-kon-trollen för att ställa in timern, Knapplås , Set + Go , Heat+Hold eller Favorit Program -minnet.
10		[BYCS]
11	-

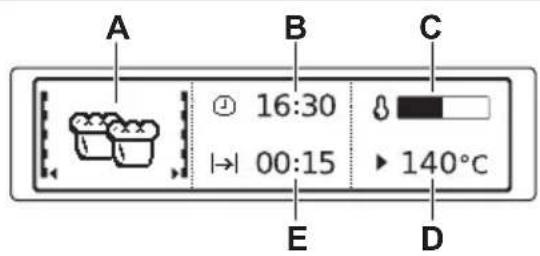

5.2 Display

A B C 16:30 00:15 140°C E D

A) Ugn eller mikrovågsfunktion
B) Aktuell tid
C) Kontrollampa för uppvärmning
D) Temperatur eller effekt för mikrovågen
E) Funktionens koktid eller sluttid

Andra indikatorer på displayen

Symbol Funktion
	Signalur Funktionen är på.
	Tid På displayen visas den nuvarande tiden.
|→|	Koktid Visar tiden som krävs för tillagningsprogrammet.
→|	Sluttid Visar när tillagningsprogrammet avslutas.
	Tidsanvisning Den visar hur länge tillagningsfunktionerna är igång. Tryck på √ och ∧ samtidigt för att återställa tiden.
	Kontrollampa för uppvärmning Anger temperaturnivån i ugnen.
	Vikt automatisk Det automatiska viktsystemet är aktivt eller vik-ten kan ändras.
	Heat+Hold Funktionen körs.

6. DAGLIG ANVÄNDNING

WARNING

Se säkerhetskapitlena.

1. Aktivera produkten.

2. Tryck på eller för att ställa in menyfunktionen.

3. Tryck OK för att gå till undermenyn eller godkänna inställningen. Du kan när som helst återgå till huvud-

menyn med

6.2 Översikt över menyerna

Huvudmeny

Symbol	Menyfunktion Tillämpning
	Min grill En uppvärmningsfunktion för att grilla tunna livsmedel i mitten av ugnsstegen. För att rosta bröd.
[5CA0]	Tillagningshjälp	Innehåller en lista över automa-tiska tillagningsprogram.
[9H2K]	Normalinställning	Innehåller en lista över andra in-ställningar.
	Favorit Program	Innehåller en lista över favorittill-agningsprogram, som skapats av användaren.

Undermenyer för: Normalinställning

Symbol Undermeny Beskrivning
	Inställning klocka Ställ klockan.
	Tidsanvisning	När den är PÅ visar displayen den aktuella tiden när du stänger av produkten.
	SET + GO	När den är PÅ kan du välja funktionen SET + GO i fönstret Till-valsfunktioner.
[8C30]	Heat+Hold	När den är PÅ kan du välja funktionen Heat+Hold i fönstret Till-valsfunktioner.
	Tillägg tid	Aktiverar och inaktiverar funktionen Tillägg tid .
	Kontrast i display	Justerar displayens kontrast i grader.
	Ljusstyrka i display	Justerar displayens ljusstyrka i grader.
[70KT]	Val av språk Ställer in språk för displayen.
[AVGZ]	Ljudvolym	Justerar volymen gradvis på trycktoner och signaler.
	Knappljud	Aktiverar och inaktiverar touch-kontrollsljudet. Det går inte att inaktivera tonen för på/av-touch-kontrollen.
	Alarm/Felsignal	Aktiverar och inaktiverar larmlju-den.
	Service	Visar programvarans version och konfiguration.
	Grundinställningar	Återställ alla inställningar till fab-riksinställningarna.

6.3 Aktivera en tillagningsfunktion

1. Aktivera produkten.
2. Välj menyn Tillagningsfunktioner . Tryck OK för att bekräfta.
3. Ställ en tillagningsfunktion. Tryck OK för att bekräfta.
4. Ställ in temperaturen. Tryck OK för att bekräfta.

Tryck på för att gå direkt till menyn Tillagningsfunktioner. Du kan använda den när produkten är på.

6.4 Kontrollampa för uppvärmning

När du aktiverar en tillagningsfunktion visas stapeln på displayen. Stapeln visar att temperaturen ökar.

Restvärme

När du stänger av ugnen visar displayen restvärmen. Du kan använda värmen för att hålla maten varm.

6.5 Spara energi

Denna produkt har funktioner som låter dig spara energi under vanlig matlagning:

- Restvärme:

– När tillagningsfunktionen eller programmet körs, stängs värmeelementen av när det återstår 10 % (lampan och fläkten fortsätter dock att vara påslagna). För att den här funktionen ska fungera måste tillagningstiden vara längre än 30 minuter eller så måste du använda klockfunktionen (Koktid, Sluttid).

– När produkten är avstängd kan du använda värmen för att hålla maten varm. Återstående temperatur visas på displayen.

- Tillagning med ugnslampan släckt - håll inne i 3 sekunder för att stänga av ugnslampan under tillagning.

- Eco-funktioner - se avsnittet "Tillagningsfunktioner" (endast vissa modeller).

7. MIKROVÅGSLÄGE

7.1 Mikrovågsugn

Information om användning

Allmänt:

• Låt maträtter stå några minuter i ugnen efter att den har stängts av (se "Tabeller för mikrovågsugn: eftervärmningstid").
• Avlägsna aluminiumfoliepaketering, metallbehållare, etc. innan du tillagar maten.

Tillagning:

• Använd inte långpannan eller den djupa pannan (i förekommande fall) med mikrovågsugnsfunktionen.
• Om möjligt, täck över maten med ett material som är lämpligt för användning i mikrovågsugn. Tillaga mat utan lock endast om du vill ha en knaprig skorpa.

• Tillaga inte rätter för länge genom att ställa in för stark effekt och för lång tid. Maten kan torka eller brännas vid på vissa ställen.

• Använd inte produkten för att koka sniglar eller ägg med skalet på – de kan sprängas. För stekta ägg, stick först hål på äggulan.

• Stick hål på livsmedel med "skal" såsom potatis, tomater eller korvar flera gånger med en gaffel före tillagning, så att maten inte sprängs.
• Nerkylda eller frysta livsmedel behöver längre tillagningstid.
• Rätter som innehåller sås behöver röras om med jämna mellanrum.
• Grönsaker som har en fast struktur såsom morötter, ärtor eller blomkål bör tillagas i vatten.
• Vänd på större bitar efter halva tillagningstiden.
• Om möjligt, skär grönsaker i bitar av liknande storlek.
• Använd platta, breda tallrikar.
• Använd inte kokkärl gjorda av porslin, keramik eller lergods som har små håll (t.ex. på handtagen, eller oglaserad botten). Fukt som kommer in i hålen kan göra att kokkärlet spricker när det värms upp.
• Tillagningstallriken i glas (i förekommande fall) är platsen där man värmer mat och vätska. Den är nödvändig för att mikrougnen ska fungera.
• Sätt alltid glasstickan i behållaren när du värmer vätska för att undvika över- tillagning eller stänkning.

Upptining av kött, fågel eller fisk:

- Placera det frysta, opaketerade livsmedlet på en liten, uppochnervänd

tallrik med en behållare under, eller på ett upptiningsställ eller plastsäll, så att den vätska som smälter kan rinna av.

- Vänd på livsmedlet efter halva upptiningstiden. Om möjligt, skär bort och avlägsna delar som har tinats upp.

- Tina inte upp helt och hållet i produkten, utan lämna maten framme för att tinas upp i rumstemperatur. Det ger ett jämnare resultat. Avlägsna all metall- och aluminiumpaketering eller -delar helt och hållet innan upptining.

Upptining av frukt, grönsaker:

• Tina inte upp frukt och grönsaker helt och hållet i ugnen om de ska prepareras mer när de fortfarande är råa. Låt dem istället tina i rumstemperatur.
• Du kan använda högre effekt för att tillaga frukt och grönsaker utan att först behöva tina dem.

Färdiglagade maträtter:

• Färdiglagade maträtter i metallförpackningar eller i plastskålar med plåtlock får bara tinas upp eller värmas om det tydligt anges att de är lämpliga för mikrovågsugn.
• Du måste följa tillverkarens instruktioner på förpackningen (t.ex. avlägsna ett metallock och sticka hål på ett plastöverdrag).

Lämpliga kokkärl och material

Kokkärl/material Mikrovågsugn Min grill
	Upptining	Upp-värm-ning	Tillaga
Ugnsfast glas och porslin (utan metalldelar, t.ex. Pyrex, värmebeständigt glas)	X X X X
Ej ugnsfast glas och porslin 1)	X -- -- --
Glas- och vitrokeramik av ugns-/fryssäkert material (t.ex. Arcoflam), grillgaller	X X X XUpptining Upp-värm-ning	Tillaga	▼▼▼▼
Keramik 2), lergods 2)	X X X --
Plast, värmebeständig upp till 200 °C 3)	X X X --
Kartong, papper X -- -- --
Plastfolie X -- -- --
Stekpåse med förslutning som är lämplig för mikrovågsugn 3)	X X X --
Stekpannor av metall, t.ex. av gju-tjärn eller med emalj	-- -- -- X
Bakformar, svartlackerade eller silikonbelagda 3)	-- -- -- X
Bakplåt -- -- -- X
Kokkärl för bryning, t.ex. stek- eller krispplatta	-- X X --
Färdiglagade rätter i förpackning 3)	X X X X

1) Utan dekor av silver, guld, platina eller metall

2) Utan kvarts- eller metalldelar, eller glasyr som innehåller metaller

3) Du måste följa tillverkarens instruktioner om maxtemperaturer.

X Lämplig

-- Ej lämplig

Andra saker att tänka på...

- Olika livsmedel har olika form och kvaliteter. De kan tillagas i olika mängder. På grund av detta kan tiden och effekten för upptining, uppvärmning och tillagning vara annorlunda. Allmän vägledning: dubblera mängden = nästan dubbelt så lång tid.

- Mikrovågsugnen skapar värme direkt i maten. Av den anledningen värms inte

alla delar upp samtidigt. Du måste röra om eller vända på uppvärmda rätter, särskilt större mängder mat.

- I tabellerna är eftervärmningstiden angiven. Låt maten stå en stund, i eller utanför produkten, så att värmen fördelas jämnare.

- Du får bättre resultat med ris om du använder platta, breda kärl.

7.2 Funktioner mikrovågsugn

Funktioner Beskrivning
Mikrovågsugn	Skapar värmen direkt i maten. Använd för att värma upp fär-diga måltider och drycker, för att tina upp kött eller frukt samt för att tillaga grönsaker och fisk.
Kombifunktion	Välj den för att använda ugnsfunktionen och mikrovågsläget samtidigt (endast utvalda modeller). Använd denna funktion för att tillaga mat på kortare tid och samtidigt bryna den.

7.3 Ställa in mikrovågsfunktionen

1. Om nödvändigt, tryck på för att stänga av produkten.
2. Tryck på för att aktivera mikro-vågsugnsfunktionen.
3. Tryck på OKfunktionen Koktid är inställd på 30 sekunder och mikrovågorna sätts igång.

Varje tryckning ökar Koktid med 30 sekunder.

Om du inte trycker på stängs produkten av efter 20 sekunder.

1. Tryck på för att ställa in funktionen Koktid (se "Ställa in klockfunktionerna").

När Koktid är längre än 7 minuter sänks mikrovågseffekten till 600 W.

Maximal inställning för Koktid är 90 minuter.

Du kan ändra mikrovågseffekten (tryck på 📋 och sedan på 🐎 eller ∧) och Koktid ( Ⓧnär som helst när mikrovågsugnsfunktionen är igång.

1. När den inställda tiden har förflutit hörs en ljudsignal i 2 minuter. Mikrovågsugnsfunktionen stängs av automatiskt. Tryck på en touchkontroll för att stänga av ljudsignalen.

Avaktivera mikrovågsfunktionen genom att trycka på ①.

Om du trycker på avbryts funktionen. Starta den igen genom att trycka på OK.

7.4 Ställa in Kombifunktion

1. Tryck vid behov på ⓕ för att stänga av produkten.
2. Aktivera uppvärmningsfunktionen. Se "Aktivera en uppvärmningsfunktion".
3. Tryck på och gör på samma sätt som när du ställer in mikrovågsfunktionen.

Funktionerna Sluttid, Set + Go och Heat + Hold är inte tillgängliga för kombifunktionen.

7.5 Ställa in Snabbstartfunktionen

1. Tryck vid behov på ⓕ för att stänga av produkten.
2. Tryck på för att aktivera snabb-startsfunktionen. Varje tryckning OK ökar Koktid med 30 sekunder.

Du kan ändra mikrovågseffekten (se "Ställa in mikrovågsfunktionen").

1. Tryck på för att ställa in funktionen Koktid (se "Ställa in klockfunktionerna").

7.6 Exempel på effektinställningar för tillagningstillämpningar

Uppgifterna i tabellen är endast avsedda som vägledning.

Effektinställning Användning

• 1000 Watt

• 900 Watt

• 800 Watt

• 700 Watt

• Uppvärmning av vätskor
• Uppvärmning i början av en tillagning
• Tillagning av grönsaker
• Smältning av gelatin och smör

Effektinställning Användning
600 Watt500 Watt	Upptining och uppvärmning av djupfrysta maträtterUppvärmning av hela rätter på tallrikFärdigkokning av gryträtterTillagning av äggrätter
400 Watt300 Watt200 Watt	Fortsatt tillagning av maträtterTillagning av ömtåliga livsmedelUppvärmning av barnmatSvällning av risVärmning av ömtåliga livsmedelSmältning av ost
100 Watt Upptining av kött, fisk, bröd	Upptining av ost, grädde, smörUpptining av frukt och mjuka kakor (gräddtårtor)Jäsning av degUppvärmning av kalla maträtter och drycker

8. KLOCKFUNKTIONER

8.1 Klockfunktioner

Symbol Funktion Beskrivning
[H20K]	Signalur	För att ställa in en nedräkning (max: 2 timmar, 30 minuter). Denna funktion påverkar inte produktens funktioner i övrigt. Du kan också använda den när produkten är avstängd. Tryck på ⚠ för att aktivera funktionen. Tryck på ∧ eller √ för att ställa in minuterna och OK för att starta.
	Koktid	För att ställa in längden för en ugnsfunktion (max: 23 timmar, 59 minuter).
[2XXX]	Sluttid	För att ställa in stopptid för en ugnsfunktion (max: 23 timmar, 59 minuter).

Om du ställer in tiden för en klockfunktion börjar tiden räknas ned efter 5 sekunder.

sen tills tiden är avslutad. Restvärmen kan vara från 3 till 20 minuter.

Om du vill ställa in klockfunktionerna Koktid och Sluttid, avaktiverar produkten värmeelementen efter 90% av den inställda tiden. Produkten använder restvärmen för att fortsätta tillagningsproces-

Inställning av klockfunktioner:

1. Ställ en tillagningsfunktion.

2. Tryck på flera gånger tills displayen visar den nödvändiga klockfunktionen och den relaterade symbolen.

3. Tryck på eller för att ställa in önskad tid. Tryck på OK för att bekräfta. En ljudsignal hörs när sluttiden uppnåtts. Produkten stängs av. Displayen visar ett meddelande.

4. Tryck på en touch-kontroll för att stänga av signalen.

Användbar information:

• Med Koktid och Sluttid stängs produkten av automatiskt.
• Med Koktid och Sluttid måste du först ställa in tillagningsfunktionen och temperaturen. Du kan sedan ställa in klockfunktionen.
• Du kan använda Koktid och Sluttid samtidigt, om du vill att produkten ska aktiveras och avaktiveras automatiskt på en bestämd tid senare.

8.2 Heat+Hold

Funktionen Heat+Hold håller tillagad mat varm vid 80 °C i 30 minuter. Den aktiveras när bakningen eller stekningen avslutas.

• Du kan aktivera och inaktivera funktionen i menyn Normalinställning.
• Villkor för funktionen:
• Den inställda temperaturen är högre än 80 °C.

9. AUTOMATISKA PROGRAM

WARNING

Se säkerhetskapitlena.

Du hittar recepten för de automatiska programmen för den här produkten på vår webbplats. Du hittar rätt receptbok genom att kontrollera PNC-numret på märkskylten på främre ramen i produktens utrymme.

– Funktionen Koktid är inställd.

Aktivera funktionen

1. Sätt på produkten.
2. Välj tillagningsfunktion.

3. Ställ in temperaturen på över 80 °C.

4. Tryck på flera gånger tills displayen visar Heat+Hold. Tryck OK för att bekräfta.

En ljudsignal hörs när funktionen avslutas.

Funktionen Heat+Hold förblir på om tillagningsfunktionen ändras.

8.3 Tillägg tid

Funktionen Tillägg tid gör att tillagningsfunktionen fortsätter efter att Koktid är slut.

- Kan användas för alla tillagningsfunktioner med Koktid eller Vikt automatisk.

1. En ljudsignal hörs när tillagningstiden uppnätts. Tryck på någon touchkontroll.
2. Displayen visar meddelandet för Till-ägg tid i en minut.
3. Tryck för att aktivera (eller av bryta).
4. Ställ in Tillägg tid -perioden. Tryck OK för att bekräfta.

9.1 Tillagningshjälp med Automatiska recept

Produkten har en uppsättning recept som du kan använda. Recepten är förutbestämda och du kan inte ändra dem.

1. Aktivera produkten.
2. Välj menyn Tillagningshjälp . Tryck OK för att bekräfta.
3. Välj kategorin och rätten. Tryck OK för att bekräfta.
4. Välj Automatiska recept. Tryck OK för att bekräfta.

När du använder funktionen Manuellt använder produkten automatiska inställningar. De kan ändras precis som andra funktioner.

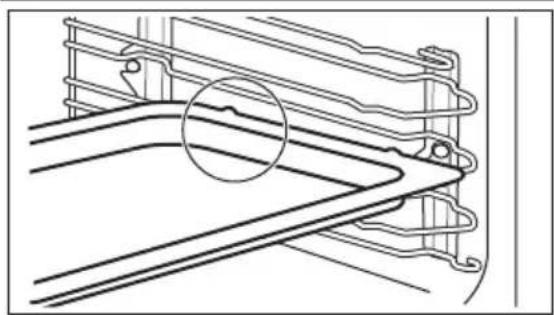

10.1 Sätta in tillbehör

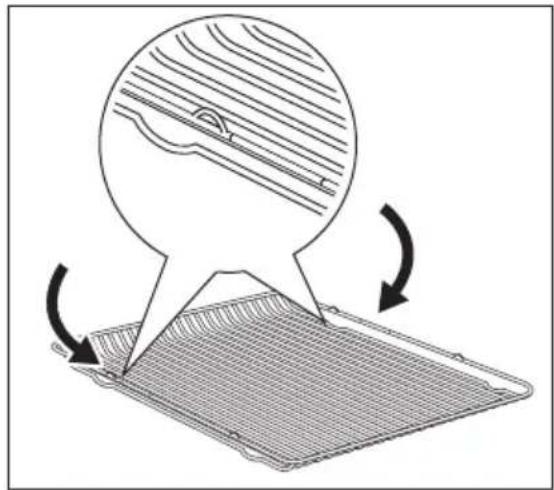

Bakplåt (i förekommande fall):

Skjut in plåten mellan stegparet på ugnsnivån.

För in gallret mellan skenorna på ugnsstegen och kontrollera att fötterna är vända nedåt.

- Alla tillbehör har små fördjupningar längst upp på höger och vänster sida för att öka säkerheten. Fördjupningarna ger också ett tippskydd.

- Den höga kanten runt stegen är en enhet som förhindrar att husgeråden halkar ur.

11. TILLVALSFUNKTIONER

11.1 Menyn Favorit Program

Du kan spara dina favoritinställningar såsom koktid, temperatur eller tillagningsfunktion. De finns i menyn Favorit Program. Du kan spara 20 program.

Spara ett program

1. Aktivera produkten.

2. Välj tillagningsfunktionen eller funktionen Tillagningshjälp.

3. Tryck på flera gånger tills displayen visar "SPARA". Tryck OK för att bekräfta.

4. Displayen visar den första lediga minnesläget. Tryck OK för att bekräfta.
5. Ange namnet på programmet. Den första bokstaven blinkar. Tryck på V eller för att ändra bokstaven. Tryck på OK.
6. Tryck på eller för att flytta markören åt höger eller vänster. Tryck på OK. Nästa bokstav blinkar. Utför punkt 5 och 6 igen enligt behov.
7. Håll OK intryckt för att spara.

Användbar information:

• Du kan skriva över ett minnesläge. När displayen visar det första lediga minnesläget trycker du på ∨ eller ∧ och trycker på OK för att skriva över ett befintligt program.
• Du kan ändra namnet på ett program i menyn Skriv programmets namn.

Aktivera programmet

1. Aktivera produkten.
2. Välj menyn Favorit Program . Tryck OK för att bekräfta.
3. Välj namn på ditt favoritprogram. Tryck OK för att bekräfta.

11.2 Barnlås

Barnlåset förhindrar att produkten oav- siktligt slås på.

Aktivera och avaktivera Barnläset:

1. Sätt på produkten.
2. Tryck på och sämtidigt tills displayen visar ett meddelande.

11.3 Knapplås

Funktionen Knapplås förhindrar att tillagningsfunktionen oavsiktligt ändras. Du kan aktivera Knapplås när produkten är igång.

Aktivera Knapplås :

1. Sätt på produkten.
2. Välj tillagningsfunktion eller inställning.
3. Tryck på flera gånger tills displayen visar Knapplås.
4. Tryck OK för att bekräfta.

Avaktivera Knapplås :

1. Tryck på ⏻
2. Tryck OK för att bekräfta.

11.4 SET + GO

Funktionen SET + GO gör att du kan ställa in en tillagningsfunktion (eller ett program) och använda det senare genom att trycka på touchkontrollen.

1. Aktivera produkten.
2. Ställ en tillagningsfunktion.
3. Tryck på flera gånger tills displayen visar Koktid.
4. Ställ in tiden.
5. Tryck på flera gånger tills displayen visar SET + GO.
6. Tryck OK för att bekräfta. För att starta SET + GO, tryck på en touchkontroll (förutom ①). Den inställda tillagningsfunktionen startar. En ljudsignal hörs när funktionen avslutas.

Användbar information:

• När tillagningsfunktionen är igång är funktionen Knapplås på.
• Du kan aktivera och inaktivera SET + GO i menyn Normalinställning.

11.5 Automatisk avstängning

Av säkerhetsskäl stänger produkten av sig själv efter en viss tid:

• Om en tillagningsfunktion är igång.
• Om ugnstemperaturen inte ändras.

Temperatur Avstängningstid

30 °C–115 °C 12,5 timmar

120 °C - 195 °C 8,5 timmar

Temperatur Avstängningstid
	200 °C - 230 °C 5,5 timmar
	Den automatiska avstängningen fungerar med alla tillagnings-funktioner utom Belysning , Kok-tid och Sluttid .	svala. Om du stänger av ugnen fortsätter fläkten att gå tills ugnen har svalnat.

11.6 Kylfläkt

När produkten är på aktiveras fläkten automatiskt för att hålla produktens ytor

12. RÅD OCH TIPS

Temperaturerna och gräddnings- tiderna i tabellerna är endast rik- tvärden. De beror på recepten samt på ingrediensernas kvalitet och mängd.

12.1 Min grill

Grilla alltid med maximal temperaturinställning.

FÖRSIKTIGHET

Grilla alltid med stängd ugnslucka.

Förvärm alltid den tomma ugnen med grillfunktionerna i 5 minuter.

• Placera gallret på den ugnsnivå som rekommenderas i grilltabellen.
• Placera alltid plåten som ska fånga upp fettet på den första ugnsnivån.
• Grilla endast tunna bitar av kött eller fisk.

Min grill

Maträtt	Temperatur (°C)	Ugnsnivå	Grillningstid (min)
			1:a sidan	2:a sidan
Rostbiff, rosa	210 - 230	1	30 - 40	30 - 40
Oxfilé, rosa	230	1	20 - 30	20 - 30
Stek av gris	210 - 230	1	30 - 40	30 - 40
Stek av kalv	210 - 230	1	30 - 40	30 - 40
Stek av lamm	210 - 230	1	25 - 35	20 - 35
Hel fisk (500 - 1 000 g)	210 - 230	1 15 - 30	15 - 30

Tillagningstabell för mikrovågsugn

Upptining av kött

Livsmedel	Mikrovågsugn
	Vikt (g)	Effekt (Watt)	Tid (min)	Eftervärm-ningstid (min)	Kommentar
Hela köttbitar	500	200	10 - 12	10 - 15	Vänd efter hal-va tiden
Biff	200	200	3 - 5	5 - 10	Vänd några gånger, ta bort upptinade delar
Köttfärs	500	200	10 - 15	10 - 15	Vänd några gånger, ta bort upptinade delar
Gulasch	500	200	10 - 15	10 - 15	Vänd några gånger, ta bort upptinade delar

Upptining av fågel

Livsmedel	Mikrovågsugn
	Vikt (g)	Effekt (Watt)	Tid (min)	Eftervärm-ningstid (min)	Kommentar
Kyckling 1000 200 25 - 30 10 - 20					Vänd några gånger, täck över upptinade delar med alu-miniumfolie
Kycklingbröst	100 - 200	200	3 - 5	10 - 15	Vänd några gånger, täck över upptinade delar med alu-miniumfolie
Kycklinglår	100 - 200	200	3 - 5	10 - 15	Vänd några gånger, täck över upptinade delar med alu-miniumfolie
Anka	2000	200	45 - 60	20 - 30	Vänd några gånger, täck över upptinade delar med alu-miniumfolie

Upptining av fisk

Livsmedel	Mikrovågsugn
	Vikt (g)	Effekt (Watt)	Tid (min)	Efter-värm-ningstid (min)	Kommentar
Hel fisk	500	100	10 - 15	15 - 20	Vänd efter halva tiden
Fiskfiléer	500	100	10 - 12	15 - 20	Vänd efter halva tiden

Upptining av korv

Livsmedel	Mikrovågsugn
	Vikt (g)	Effekt (Watt)	Tid (min)	Efter-värm-ningstid (min)	Kommentar
Skivad korv	100	100	2 - 4	20 - 40	Vänd efter halva tiden

Upptining av mejeriprodukter

Livsmedel	Mikrovågsugn
	Vikt (g)	Effekt (Watt)	Tid (min)	Efter-värm-ningstid (min)	Kommentar
Kvarg	250	100	10 - 15	25 - 30	Avlägsna alumi-niumdelar, vänd after halva tiden
Smör	250	100	3 - 5	15 - 20	Avlägsna alumi-niumdelar, vänd after halva tiden
Ost	250	100	3 - 5	30 - 60	Avlägsna alumi-niumdelar, vänd after halva tiden
Grädde	200	100	7 - 12	20 - 30	Avlägsna alumi-niumlock, vänd ef-ter halva tiden

Livsmedel	Mikrovågsugn
	Vikt (g)	Effekt (Watt)	Tid (min)	Efter-värm-ningstid (min)	Kommentar
Jästdeg	1 st	100	2 - 3	15 - 20	Vänd efter halva tiden
Cheesecake	1 st	100	2 - 4	15 - 20	Vänd efter halva tiden
Tårta 1 st 100 1 - 2 15 - 20					Vänd efter halva tiden
Torr kaka (t.ex. sockerkaka)	1 st 100 2 - 4 15 - 20				Vänd efter halva tiden
Fruktkaka	1 st	100	1 - 2	15 - 20	Vänd efter halva tiden
Bröd	1000	100	15 - 20	10 - 15	Vänd efter halva tiden
Skivat bröd	500	100	8 - 12	10 - 15	Vänd efter halva tiden
Franskbullar	4 st	100	5 - 8	5 - 10	Vänd efter halva tiden

Upptining av frukt

Livsmedel	Mikrovågsugn
	Vikt (g)	Effekt (Watt)	Tid (min)	Efter-värm-ningstid (min)	Kommentar
Jordgubbar	300	100	8 - 12	10 - 15	Tina upp över-täckt, rör om nä-gra gånger
Plommon, körs-bär, hallon, svarta vinbär, aprikoser	250 100 8 - 10 10 - 15				Tina upp över-täckt, rör om nä-gra gånger

Kokning/Smältning

Livsmedel	Mikrovågsugn
	Vikt (g)	Effekt (Watt)	Tid (min)	Efter-värm-ningstid (min)	Kommentar
Choklad / glasyr	150	600	2 - 3	---	Rör om efter halva tiden
Smör	100	200	2 - 4	---	Rör om efter halva tiden

Uppting/uppvärmning

Livsmedel	Mikrovågsugn
	Vikt (g)	Effekt (Watt)	Tid (min)	Efter-värm-ningstid (min)	Kommentar
Barnmat i burk	200	300	2 - 3	---	Rör om efter halva tiden, kontrollera temperaturen!
Barnvälling (flaska 180 ml)	200 1000		0:20 - 0:40	---	Sätt en sked i flas-kan, rör om, kon-trollera tempera-turen!
Halvfabrikat 400 - 500 600 4 - 6 5					Avlägsna eventu-ella aluminiumde-lar, vänd efter hal-va tiden
Frysta färdigrätter	400 - 500	400	14 - 20	5	Avlägsna eventu-ella aluminiumde-lar, vänd efter hal-va tiden
Mjölk	1 kopp, ca. 200 ml	1000	1:15 - 1:45	---	Sätt en sked i kär-let
Vatten	1 kopp, ca. 200 ml	1000	1:30 - 2	---	Sätt en sked i kär-let
Sås	200 ml	600	1 - 2	---	Rör om efter halva tiden
Soppa	300 ml	600	2 - 4	---	Rör om efter halva tiden

Tillagningstabell

Livsmedel	Mikrovågsugn
	Vikt (g)	Effekt (Watt)	Tid (min)	Efter-värm-ningstid (min)	Kommentar
Hel fisk 500 500 8 - 10 ---					Täck över, vrid kärlet flera gånger under tillagning
Fiskfiléer 500 500 6 - 8 ---					Täck över, vrid kärlet flera gånger under tillagning
Färksa grönsaker, kort tillagningstid 1)	500 600 12 - 16 ---				Tillsätt ca. 50 ml vatten, täck över, rör om efter halva tiden
Djupfrysta grönsaker, kort tillagnings-tid 1)	500 600 14 - 18 ---				Tillsätt ca. 50 ml vatten, täck över, rör om efter halva tiden
Färksa grönsaker, lång tillagningstid 1)	500 600 14 - 20				Tillsätt ca. 50 ml vatten, täck över, rör om efter halva tiden
Djupfrysta grönsaker, lång tillag-ningstid 1)	500 600 18 - 24 ---				Tillsätt ca. 50 ml vatten, täck över, rör om efter halva tiden
Ugnsbakad potatis	800 g - 600 ml	1000 5 - 7		300 W / 15- 20	Täck över, rör om några gånger
Ris	300 g - 600 ml	1000 4 - 6 ---			Täck över, rör om några gånger

1) Täck över alla grönsaker vid tillagning. De angivna tiderna är riktvärden och beror på typen av livsmedel och dess egenskaper.

Tabell för Kombifunktion

Förvärmning Crostino-tallrik: 4 minuter på 700 Watt

Tillagningsfunktioner: Grillning

+

mikrovågsugn

Livsmedel Bak-/Stekkärl		Tem p. (°C)	Mikro-våg-sugn (Watt)	Ugn sni-vå	Tid (min)	Kommentar
2 halva kycklingar ( 2 x 600 g)	Glastallrik med sil 220 300 2 40					Vänd efter 20 min., ef-tervärm-ningstid 5 min
gratängpo-tatis (1 kg)	Gratänger 200 300 2 40					10 min. ef-tervärm-ningstid
Grisstek (1100 g)	Glastallrik med sil 200 300 1 70					Vänd där-emellan, 10 min. efter-värmnings-tid
Äppelkaka	Crostino-tallrik på glasskivan med de-gen max. 5 min. / förvärmning 1000 Watt, vänd 1 x	220 400 - 25				Vänd där-emellan
Ostkaka, frusen (2 x 70 g)	Crostino-tallrik på glasskiva. Max. 4 min. / förvärmning 700 Watt, vänd 1 x	230 200 - 25				Vänd där-emellan
Skink- och osttoast, frusen (2 x 100 g)	Crostino-tallrik på glasskiva. Max. 4 min. / förvärmning 700 Watt, vänd 1 x	230 200 - 20				Vänd efter 15 min.
Hamburgare, djupfryst (2 x 90 g)	Crostino-tallrik på glasskiva. Max. 4 min. / förvärmning 700 Watt, vänd 1 x	230 300 - 20				Vänd efter 12 min.
Djupfryst pizza ∅ 28 cm (320 g)	Crostino-tallrik på glasskiva. Max. 4 min. / förvärmning 700 Watt, vänd 1 x	230 200 - 15				Vänd där-emellan

De angivna tiderna och temperaturerna är riktvärden och beror på typen av livsmedel och dess egenskaper.

Tips för mikrovågsugn

Resultat Lösning
Det finns inga angivelser för den tillagade mängden livsmedel.	Använd värden för ett liknande livsmedel. Öka eller minska tillagningstider enligt följande regel: Dubbla mängden = nästan dubbla tidenHalva mängden = halva tiden
Maten blir för torr. Ställ in kortare tillagningstid eller välj lägre effekt.
Maten är fortfarande inte tinad, varm eller tillagad när tiden har förflutit.	Ställ in längre tillagningstid eller välj högre effekt. Observera att högre kärl behöver längre tid.
När tillagningstiden har förflutit är maten överhettad i kanterna men fortfarande inte klar i mitten.	Nästa gång, välj lägre effekt och längre koktid. Rör om vätskor, t.ex. soppa, efter halva tiden.

13. UNDERHÅLL OCH RENGÖRING

WARNING

Se säkerhetskapitlena.

Anmärkningar om rengöring:

- Torka av produktens framsida med en mjuk trasa och varmt vatten och disk-medel.

- Använd ett rengöringsmedel avsett för rengöring av metallytor.

- Rengör produkten efter varje användningstillfälle. På det viset kan du lättare få bort smuts och den bränner inte fast.

- Ta bort envis smuts med speciell ugnsrengöring.

- Rengör alla ugnstillbehör efter varje användningstillfälle och låt dem torka. Använd en mjuk duk med varmt vatten och ett rengöringsmedel.

- Använd inte starka medel, föremål med skarpa kanter eller diskmaskin vid rengöring om du har tillbehör i Super Clean. Det kan skada ytan.

13.1 Ugnssteg

Borttagning av ugnsstegen

Du kan ta bort ugnsstegen för att rengöra sidoväggarna.

1 2 3

1. Dra försiktigt upp ugnsstegen ur den främre upphängningen.

2. Sväng ugnsstegen i den främre upp-hängningen lite inåt.

3. Dra ur stegen från den bakre upp-hängningen.

Sätta i ugnsstegen

Om du vill installera ugnsstegen följer du proceduren i omvänd ordning.

13.2 Ugnslampa

WARNING

Det finns risk för stöt. Lampan och lampglaset kan vara varma.

Innan du byter ut lampan:

• Stäng av produkten.
• Ta ut säkringarna ur säkringsskåpet eller stäng av huvudströmbrytaren.

FÖRSIKTIGHET

Lägg en tygbit på botten av produktens innandöme. Detta förhindrar skador på lampglaset och ugnsutrymmet. Använd alltid samma typ av ugnslampa.

Byta ut lampan i ugnstaket:

1. Ta bort lampglaset genom att vrida det moturs.
2. Rengör lampglaset.
3. Ersätt lampan med en passande lampa som klarar värme upp till 300° C.
4. Sätt tillbaka lampglaset.

14. OM MASKINEN INTE FUNGERAR

WARNING

Se säkerhetskapitlena.

Problem Möjlig orsak Lösning
Produkten värms inte upp.	Den är avstängd. Aktivera produkten.
Produkten värms inte upp.	Klockan är inte ställd. Ställ klockan.
Produkten värms inte upp.	Nödvändiga inställningar är inte gjorda. Kontrollera inställningarna.
Produkten värms inte upp.	Barnlåset är aktiverat. Se "Aktivera och inaktivera Barnlåset".
Produkten värms inte upp.	En säkring har utlösts. Kontrollera om säkringen är orsaken till felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker.
Belysningen funge-rar inte.	Lampan är trasig. Byt lampa.
Kontakta försäljaren eller kundtjänst om du inte kan avhjälpa felet.Information som kundtjänst behöver finns på typskylten. Typskylten sitter på den yttre kanten av produktens innan-mäte.
Vi rekommenderar att du antecknar den här:Modell (MOD.) ......PNC (produktnummer) ......Serienummer (S.N.) ......

15. MILJÖSKYDD

Återvinn material med symbolen ⚙ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska

produkter. Släng inte produkter märkta med symbolen ✗ med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
