BRUKSANVISNING CRM-8410 LAVA

Denna CD-radio har AUX ingång på baksidan av apparaten.

Det går att ansluta tex en bärbar MP3-spelare eller DVD-spelare till denna ingång.

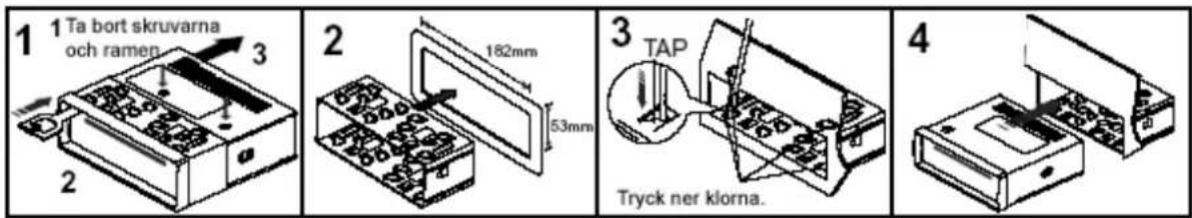

INSTALLATION

WARNING

• Montera radion på en plats i bilen där den ej hindrar normala funktioner för föraren under körning.
• Undvik att montera radion på en plats där den utsätts för onormal värme eller smuts.
• Använd endast bifogade monteringsdetaljer för en säker montering
• Se till att fronten är borttagen från radion vid montering

OBS: För att radion ska fungera bör ej vinkeln på monterad radio överstiga 30 grader.

OBS: Förvara urmonteringsnycklarna på ett säkert ställe, du kan behöva dem i framtiden vid ev. urmontering.

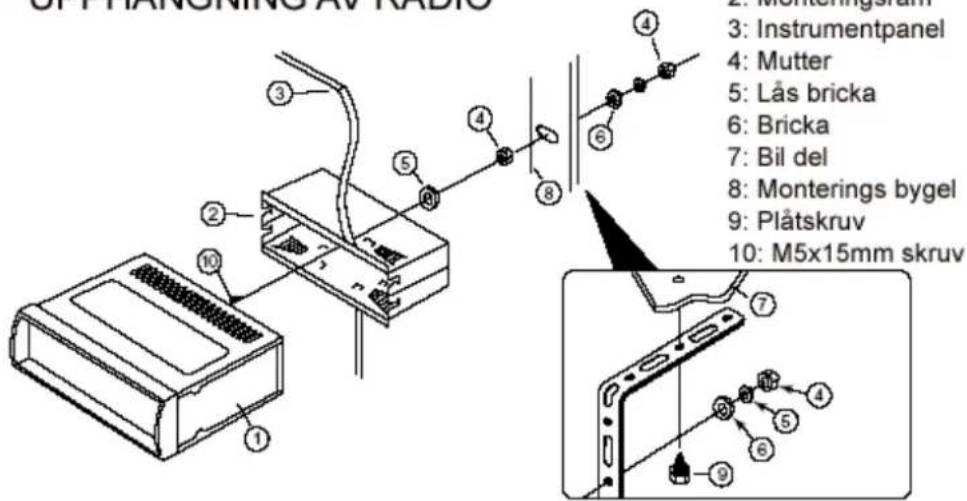

UPPHÄNGNING AV RADIO

1: Radion
2: Monteringsram
3: Instrumentpanel
4: Mutter
5: Lås bricka
6: Bricka
7: Bil del
8: Monterings bygel
9: Plåtskruv
10: M5x15mm skruv

Frontpanelen kan tas loss för att förhindra stöld av radion.

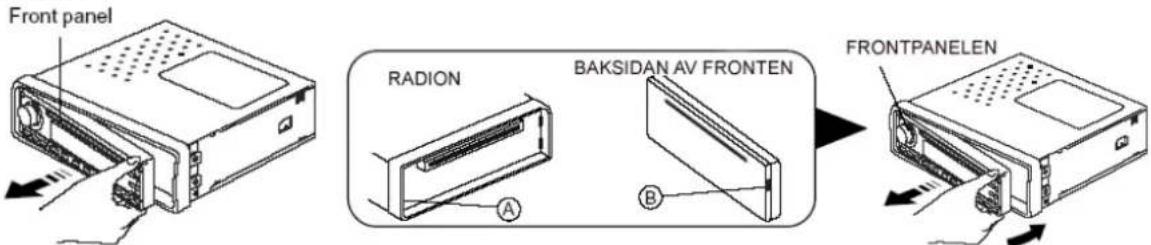

ATT TA BORT FRONTPANELEN

Innan du tar bort frontpanelen stäng av apparaten genom att trycka på power knappen.

Tryck sedan på knappen (♠) och tag bort fronten genom att dra den mot dig som på bilden.

OBS: Tappa inte fronten när den är losstagen. Det är stor risk att den går sönder.

OBS:

• Se till att fronten är rättvänd när du sätter tillbaka den. Den passar ej felvänd.
• Fronten ska endast tryckas lätt när den sätts tillbaks. Hårt tryck kan skada fronten.

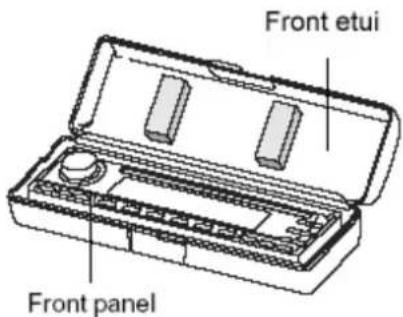

• Förvara endast fronten i det medföljande fodralet för att undvika skador på den.

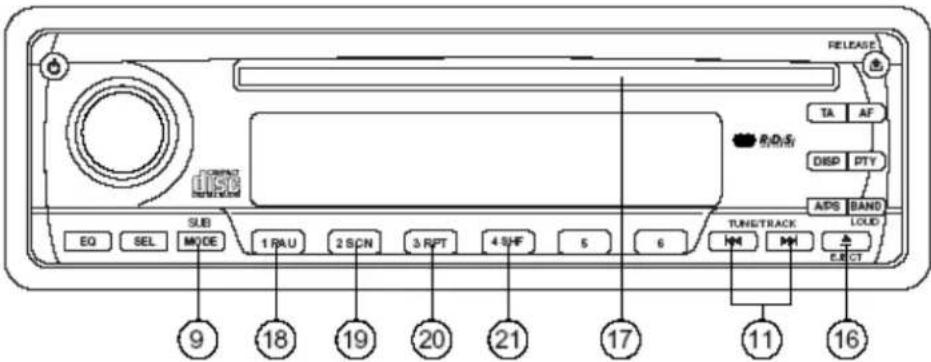

1. Av/på knapp
2. Volym upp och ner.
3. Snabbvalsknappar för radiostationer
4. AF funktion (RDS) av/på
5. TA funktion (trafikinformation) av/på
6. PTY funktion (programtyps information) av/på
7. Display
8. Mode/Subwoofer knapp
9. Band/Loudness knapp
10. Automatisk eller manuell sökning
11. Automatisk radiosökning och inställning
12. Ljudläges inställningar
13. Knapp för losstagning av front
14. LCD display
15. Knapp för utmatning av CD skiva
16. CDinkast
17. Pausknapp
18. Intro uppspelning av alla låtar på en skiva

19. Repetitions funktion

20. Knapp för val/inställning av Bas, Diskant, Balans, Fader

21. AV/PÅ. Genom att trycka på denna knapp stänger man av respektive sätter på radioapparaten.

Denna apparat startar genom att trycka på valfri knapp.

1. Knapp för val/inställning av: Bas, Diskant, Balans, Fader

Vid ett kort tryck aktiveras följande val på volymkontrollen

Vid ett längre tryck aktiveras följande val på volymratten

SÉEK läge eller TA ALARM läge väljs genom att vrida på volym kontrollen.

-TA SEEK. När en radiostation ej mottager trafikinformations signalen i mer än 5 sekunder, börjar radion att söka efter en annan radiostation med trafikinformations signal. Det kan

innebära att den byter till en helt annan radiokanal.

-TA ALARM. När en radiostation ej mottager trafikinformations signalen i mer än 5 sekunder, söker radion EJ efter någon ny radiokanal. Istället hörs ett varningsljud (pip).

( B ) PI SOUND / PI MUTE

-PI SOUND. När man kör i ett område där det finns radiomottagning av program med olika Program Index (PI) men med samma namn (AF). Kan man höra ett kort, mindre än en sekund; PIP ljud.

-PI MUTE. När man kör i ett område där det finns radiomottagning av program med olika Program Index (PI) men med samma namn (AF). Kan man höra ett kort, mindre än en sekund, ljudavbrott.

( C ) RETUNE L/ RETUNE S, Tiden innan en TA sökning eller PI sökning automatiskt startar kan väljas. När PI information inte kan mottagas inom vald tid kommer radion att söka efter en ny kanal med samma PI information. Om den inte kan hitta en station med samma PI efter ett helt varvs sökning på frekvensbandet återgår den till senaste station och väntar i 4-5 minuter för att återfå mottagningen.

-Retune L innebär 90 sekunder

-Retune S innebär 30 sekunder

( D ) MASK DPI / MASK ALL

MASK DPI - Maskerar endast AF stationer med olika PI

MASK ALL - Maskerar AF stationer som har olika PI och RDS utan styrka.

Det går att välja 3 olika pip-ljuds lägen genom att vrida på volymratten

BEEP 2ND

Pip-ljud hörs endast vid användande av en knapp med dubbla funktioner tex A/PS knappen

BEEP ALL

Pip-ljud hörs vid användande av alla knappar

BEEP OFF

Alla Pip-ljud är avstängda

3. VOLYM UPP OCH NER

Genom att vrida på denna knapp kan du reglera ljudstyrkan upp och ned.

Du kan dessutom ändra inställningar i olika menyer bla. bas, diskant, balans, fader.

4. SNABBVALSKNAPPAR FÖR RADIOSTATIONER

( A ) RADIOLÄGE

Vid ett kort tryck väljer du snabbval direkt. Vid ett längre tryck programmeras den radiostation du lyssnar på in på denna knapp. Vid PTY vals läge finns följande val:

RDS betyder Radio Data System som kompletterar den vanliga radiosignalen med datasignaler som innehåller information för lyssnaren.

RDS talar om vilket program som går ut över en viss sändare en så kallad programnätsidentifikation. RDS visar även vilket programnät du lyssnar på exempelvis Radio Stockholm. RDS-systemet är en världsstandard och utvecklas vidare såväl på sändar- som på mottagarsidan. Det innebär att RDS-mottagarna kommer att behärska fler funktioner i framtiden.

5. AF FUNKTIONEN, ALTERNATIV FREKVENS.

Kort tryck aktiverar AF, som låser sig på en viss radiostation (ex P3) och letar hela tiden efter en starkare sändare under bilresan.

Långt intryck (3sek) aktiverar REG ON.

REG On, Regional mode ON.

Radion låser sig kvar på aktuell station och byter inte från ex P4 Göteborg till P4 Skaraborg.

När REG är aktiverat lyser REG i displayen.

6. TA FUNKTIONEN, TRAFIK INFORMATION.

Kort tryck aktiverar TA. TA är information som berör trafikanter inom sändarens område.

Radion byter frekvens eller bryter CD-uppspelning och spelar upp radiomeddelandet, efteråt går radion tillbaka till tidigare ljudkälla. Om ljudet är nerskruvat går volymen upp till lyssningsnivå.

Långt intryck (3sek) aktiverar TA LOKAL / TA DISTANCE.

TA LOKAL, om TA mottagningen är för svag kan man här ställa in så att radion inte bryter aktuell ljudkälla och spelar upp meddelanden.

TA DISTANCE, radion spelar upp TA information oavsett styrka på signalen.

7. PTY FUNKTIONEN, PROGRAM TYP

Varje radioprogram är kodat efter olika kategorier ex sport, musik, nyheter.

Med PTY kan man välja vilket kategori som skall prioriteras eller för att snabbare hitta önskat innehåll i radioprogramen.

8. DISPLAY (DISP).

Genom knapptryckning kan man välja följande information på diplayen.

1: Vid radiolyssning på en RDS station:

PS - CT - FREQ - PTY.

CD/MP3 uppspelning och RDS mottagning:

CDP-CT-PS-FREQ-PTY

2: Vid radiolyssing och ingen RDS mottagning:

CLOCK - FREQ - NON PTY.

CD/MP3 uppspelning och ingen RDS mottagning:

CDP - CLOCK - FREQ - NO PTY.

9. MODE.

Väljer lyssingskälla, Radio, CD eller AUX in.

Subwoofer: Aktiveras med långt intryck (3sek).

Lågnivåutgången för subbas aktiveras.

10. BAND/LOUDNESS.

Band, genom knapptryckning byter man mellan FM1 – FM2 – FM3.

Loudness, aktiveras genom längre knapptryckning (1sek).

LOUD tänds på displayen och bas ljudet höjs.

1. AUTOMATISK eller MANUELL radiosökning.

( A ) RADIO LÄGE.

( FREQ UP >>I eller FREQ DOWN I<< ).

Kort intryck startar automatisk radiosökning.

Längre tryck (1sek) startar manuell sökning, som avbryts så fort knappen släpps.

( B ) CD/MP3 uppspeinningsläge.

Kort intryck hoppar en låt upp/ner.

Längre tryck ger snabbspolning.

1. AUDIO SEEK SEARCH TUNING (A/PS)

Sökning och lagring av dom sex starkaste radiostationerna.

Fem färdiga EQ kurvor som är lagrade från fabrik.

Vid ett kort tryck väljer du mellan följande inställningar:

FLAT - CLASSIC - POP M - JAZZ - DSP OFF.

1. PANEL FRIGÖRNINGSKNAPP.

Tryck ner knappen och frontpanelen släpper på höger sedan.

1. LCD DISPLAY.

Visuell information till lyssnaren.

CD/MP3 KONTROLLER

För att spela en CD skiva, stoppa in den i spelaren tills spelaren tar emot den och själv drar in den. Uppspelning börjar automatiskt. Skivan skall ha etiketten uppåt.

11. LÅT / SÖKFUNKTION.

Låtval framåt / bakåt.

Tryck ner TUNER/TRACK knappen (I<< eller >>I) under uppspelning för att hoppa framåt / bakåt i låtlistan.

Snabbspolning.

Tryck ner och håll inne TUNER/TRACK knappen (I<< eller >>I) under uppspelning för att snabbspola musiken framåt eller bakåt.

16. UTMATNING AV CD SKIVA (EJECT).

För att mata ut en skiva ur spelaren tryck en gång på EJECT knappen.

Spelaren går automatiskt över till radio när skivan är utmatad.

17. CDINKAST

Stoppa in CD skivan här och spelaren kommer att dra in den själv.

18.PAUSE

Tryck in knappen en gång och skivuppspelningen pausar, Tryck en gång till och musiken börjar igen.

19. SCAN

Funktionen SCAN spelar upp dom första sekunderna på varje låt på CD skivan. Om man trycker på SCAN igen så stannar den på aktuell låt och spelar den som vanligt.

20.REPETITION (RPT)

Tryck in knappen RPT för att spela samma låt flera gånger, Repeteringen slutar när man trycker in RPT knappen igen.

21. SLUMPVIS UPPSPELNING (SHF)

För att spela upp låtar på en skiva slumpvis tryck in knappen SHF en gång, för att avsluta funktionen tryck in knappen SHF en gång till.

MP3 UPPSPELNING

Eftersom MP3 filer har namn och kan man söka på låtnamn eller nummer.

Genom att trycka ner A/PS knappen en gång kan man söka efter låtnummer. För att söka efter ett nummer, använd översättlingstabellen nedan.

FRONTPANELS KNAPP EGENSKAP

Snabbvals knapp 1	1
Snabbvals knapp 2	2
Snabbvals knapp 3	3
Snabbvals knapp 4	4
Snabbvals knapp 5	5
Snabbvals knapp 6	6
Mode	7
I<<		8
>>I		9
DISP	0

SÖKA EFTER LÅTNAMN.

Genom att trycka ner A/PS knappen två gånger kan man söka på låtnamn. För att söka efter ett namn, använd översättingstabellen nedan.

FRONTPANELS KNAPP EGENSKAP

Band/Loud Enter

Snabbvals knapp 1 A, B C 1

Snabbvals knapp 2 D, E, F 2

Snabbvals knapp 3 G, H, I, 3

Snabbvals knapp 4 J, K, L, 4

Snabbvals knapp 5 M, N, O, 5

Snabbvals knapp 6 P, Q, R, 6

Mode S, T, U, 7

I<< V, W, X, 8

I Y, Z, Mellanslag, 9

DISP __, -, +, 0

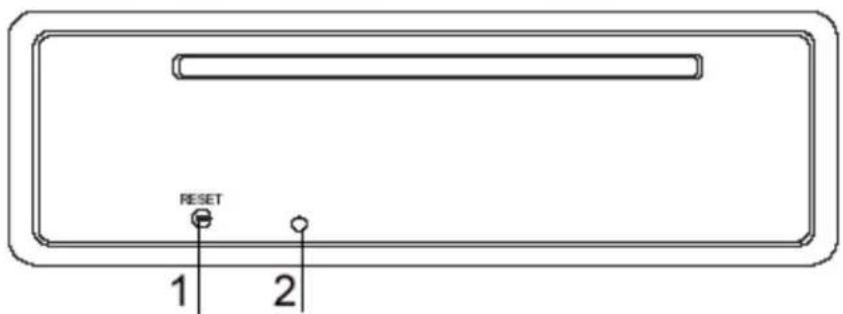

KONTROLLER BAKOM FRONTEN

1: Reset knapp

Tryck in med ex en penna eller annat tunt föremål.

Används när: innan man startar spelaren första gången, spelaren har låst sig eller inte svarar på knapptryckning, eller när det står ERROR i displayen.

2: Stöldskydd

Blinkande röd lampa som visar att man har plockat ut fronten till spelaren och därigenom gjort spelaren värdelös att stjäla.

OBS: Om inte spelaren fungerar ordentligt efter att RESET knappen har trycks in kan man göra rent anslutningsterminalerna bak på fronten och bakom fronten, men en tops med tvättsprit på.

Tekniska specifikationer:

CD spelaren.

Signalbrusförhållande....65dB.

Kanalseparation....50dB.

Frekvensåtergivning....20Hz – 20KHz.

Radio.

Känslighet....10dBμ.

Stereoseparation....30dB.

Signalbrusförhållande....65dB.

Mottagningsområde....87,5 – 108MHz.

Kanalsstegning....50KHz.

Generell.

Strömförsörjning....13,8 volt (10,8 – 15,6 volt).

Högtalar impedance....4–8 Ohm.

Uteffekt på inbygga slutsteget....4x50watt.

OBS. Rätt till ändringar av teknisk data och utförande utan föregående meddelande förbehålles.
