BRUKSANVISNING 200 EXC KTM

Vi gratulerar dig till ditt köp av en KTM motorcykel. Du äger nu en modern, sportig motorcykel som du kommer ha mycket glädje av om du tar hand om den och sköter den på rätt sätt.

Vi önskar dig mycket nöje!

Notera ditt fordons serienummer.

Chassinummer (s 11)	Äterförsäljarens stämpel
Motornummer (s 11)
Nyckelnummer (Alla EXC-modeller) (s 11)

Vid tryck motsvarade bruksanvisningen seriens senaste version. Små avvikelser p.g.a. vidareutveckling av motorcyklarnas konstruktion kan ej helt uteslutas.

Samtliga uppgifter är ej bindande. KTM-Sportmotorcycle AG förbehåller sig framför allt rätten att ändra och/eller stryka teknisk information, priser, färger, former, material, service, konstruktioner, utrustning och dyl utan ersättning eller förvarning, samt att anpassa dessa till lokala företeelser och ställa in tillverkningen av en viss modell utan förvarning. KTM ansvarar ej för leveransmöjligheter, avvikelser från bilder och beskrivningar eller för tryckfel och andra fel. De avbildade modellema innehåller delvis speciell utrustning som ej ingår i standardleveransen.

© 2014 KTM-Sportmotorcycle AG, Mattighofen Österrike

Alla rättigheter förbehållna

Eftertryck, helt eller delvis, samt all typ av flerfaldigande är endast tillåtet efter upphosvrättsinnehavarens skrifliga medgivande.

ISO 9001(12 100 6061)

KTM använder kvalitetsstyrningsrutiner enligt kvalitetsstandarden ISO 9001 för att uppnå högsta möjliga produktkvali tet.

Utfärdat av: TÜV Management Service

REG.NO. 12 100 6061

KTM-Sportmotorcycle AG

5230 Mattighofen, Österrike

2.1 Användningsdefinition - ändamålsenlig användning 6

2.2 Säkerhetsanvisningar 6
2.3 Risknivåer och symboler.... 6
2.4 Varning för manipulationer.... 6
2.5 Säker drift.... 7
2.6 Skyddsutrustning 7
2.7 Arbetsregler 7
2.8 Miljö.... 7
2.9 Bruksanvisning 7

3 VIKTIG INFORMATION 8

3.1 Garanti, reklamationsrätt 8
3.2 Drivmedel, tillsatsmedel.... 8
3.3 Reservdelar, tillbehör.... 8
3.4 Service.... 8
3.5 Bilder.... 8
3.6 Kundtjänst.... 8

4 FORDON....9

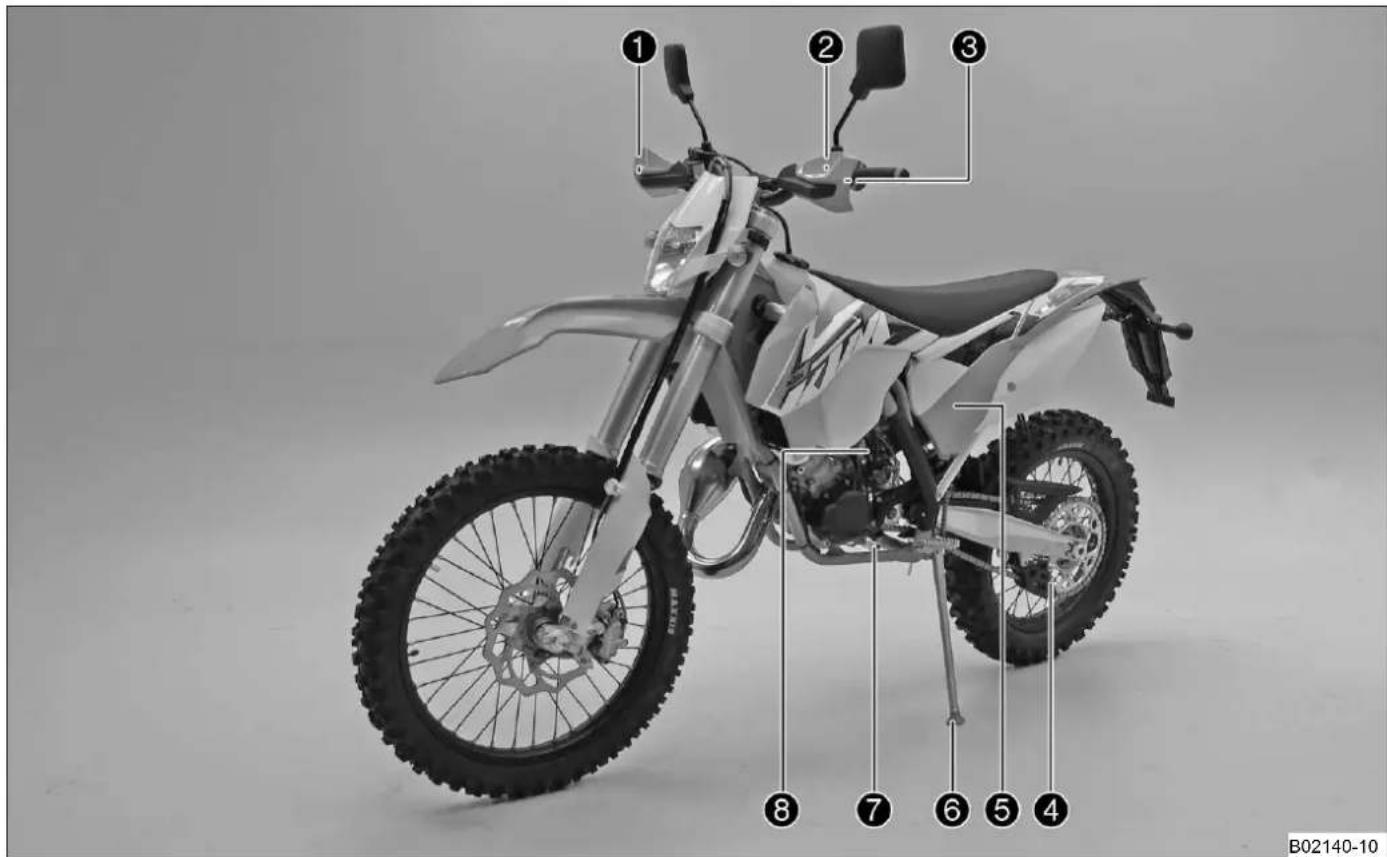

4.1 Fordonet sett framifrån, vänster sida (översikt) .... 9

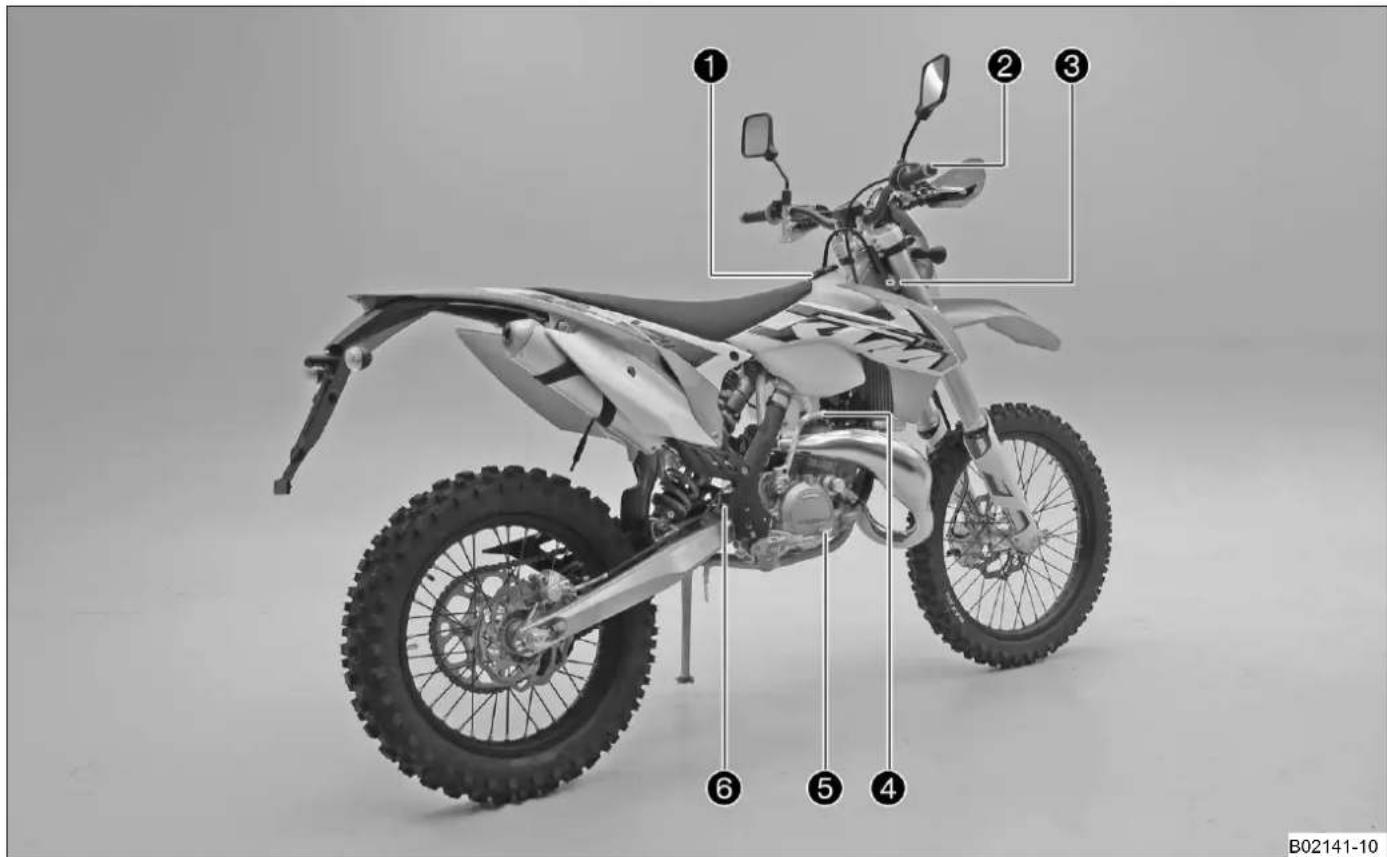

4.2 Fordonet sett bakifrån, höger sida (översikt) ..... 10

5 SERIENUMMER 11

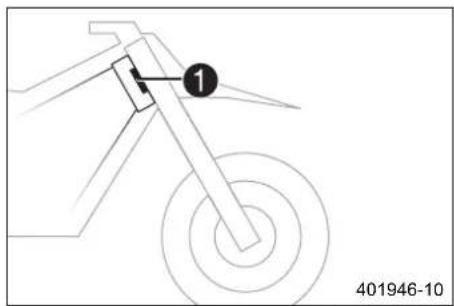

5.1 Chassinummer.... 11
5.2 Typskylt.... 11
5.3 Nyckelnummer (Alla EXC-modeller).... 11
5.4 Motornummer 11
5.5 Gaffelns artikelnummer.... 11

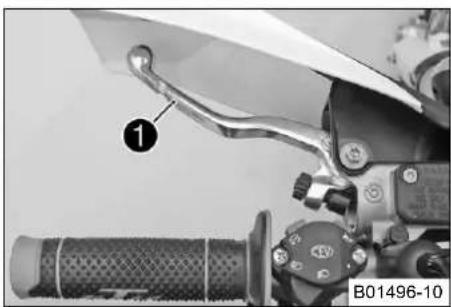

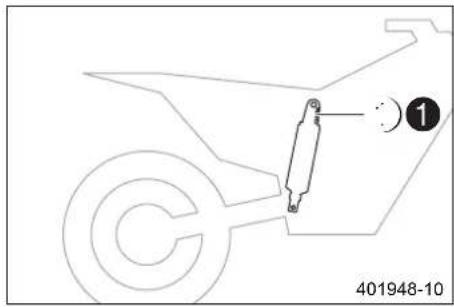

5.6 Fjäderbenets artikelnummer 12

6 MANÖVERANORDNINGAR 13

6.1 Kopplingshandtag.... 13

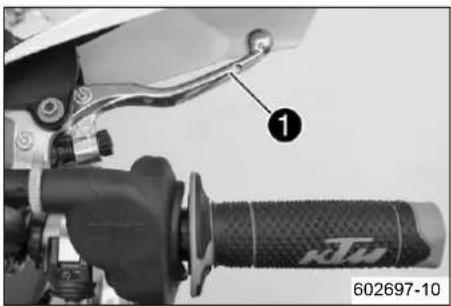

6.2 Bromshandtag 13

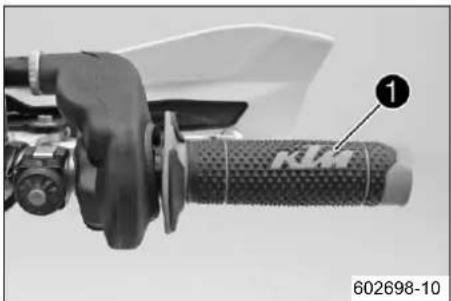

6.3 Gashandtag 13
6.4 Kortslutningsknapp (EXC EU/AU, 300 EXC BR) 13

6.5 Kortslutningsknapp (SIX DAYS EU) 14

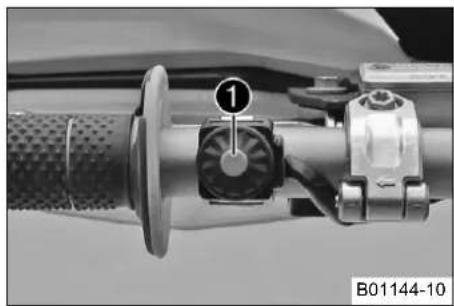

6.6 Kortslutningsknapp (alla XC-W-modeller).... 14
6.7 Signalhornsknapp (EXC EU/AU, 300 EXC BR) 14
6.8 Signalhornsknapp (SIX DAYS EU).... 14

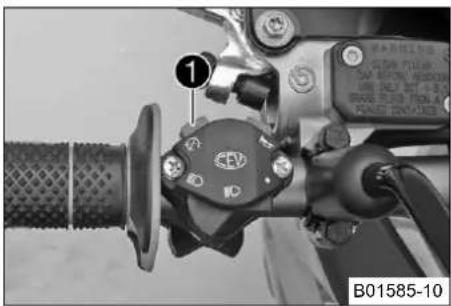

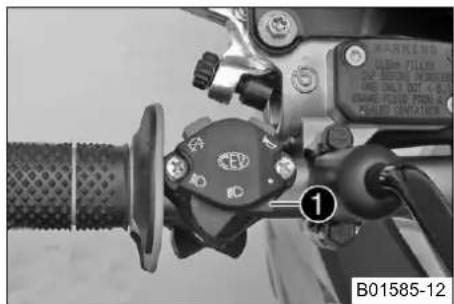

6.9 Ljusomkopplare (EXC EU/AU, 300 EXC BR) ..... 14
6.10 Ljusomkopplare (SIX DAYS EU) 15

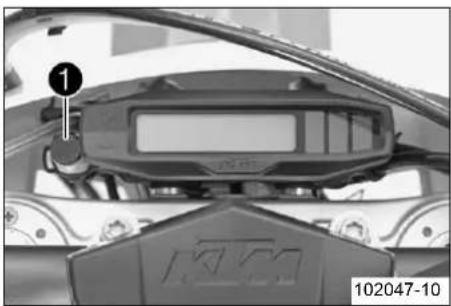

6.11 Ljusomkopplare (alla XC-W-modeller).... 15
6.12 Blinkersomkopplare (EXC EU/AU, 300 EXC BR) 15
6.13 Blinkersomkopplare (SIX DAYS EU) 15
6.14 Nödavstängningsknapp (EXC AU) 15
6.15 Elstartknapp (Alla 200/250/300 EU/US- modeller, 300 EXC BR) 16
6.16 Elstartknapp (EXC AU) 16

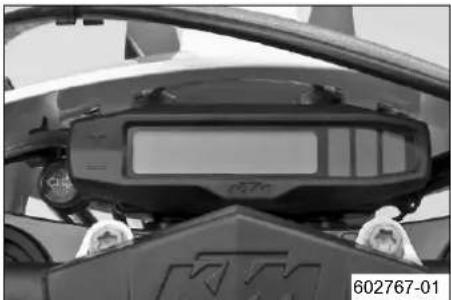

6.17 Översikt kontrollampor (Alla EXC-modeller)...... 16
6.18 Översikt kontrollampor (alla XC-W-modeller) ..... 16
6.19 Öppna tanklocket.... 16
6.20 Stänga tanklocket 17

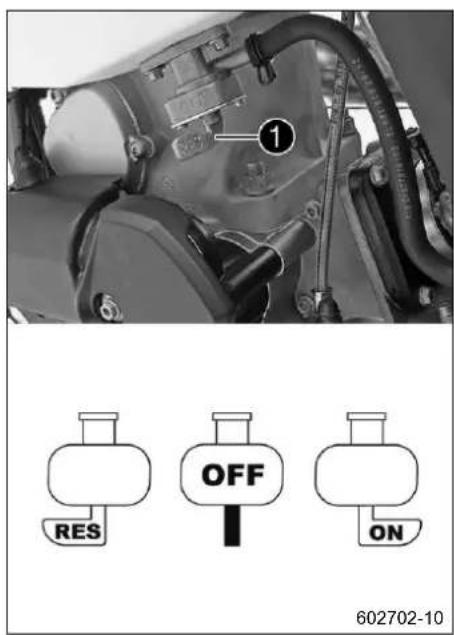

6.21 Bränslekran.... 17

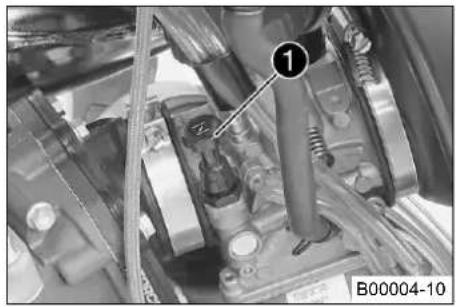

6.22 Choke.... 18

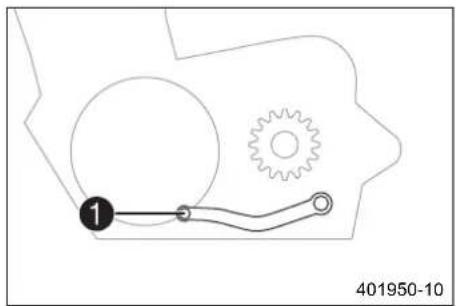

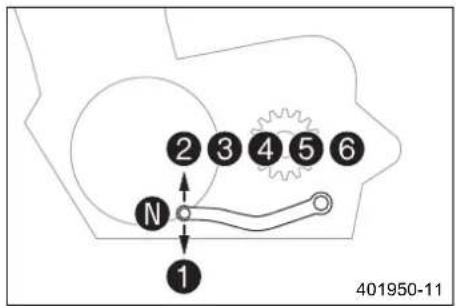

6.23 Växelspak 18
6.24 Kickstart 18

6.25 Fotbromspedal.... 18

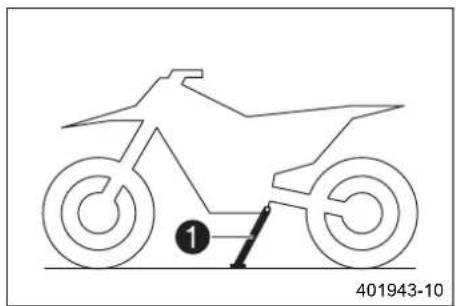

6.26 Sidostöd.... 19

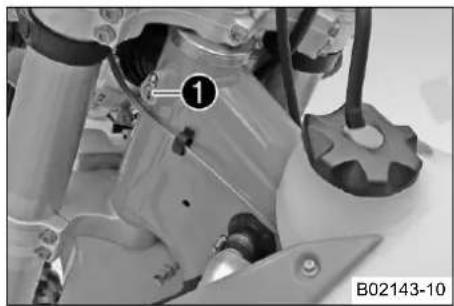

6.27 Styrlås (Alla EXC-modeller) 19
6.28 Låsa styrningen (Alla EXC-modeller).... 19
6.29 Låsa upp styrningen (Alla EXC-modeller)...... 20

7 HASTIGHETSMÄTARE 21

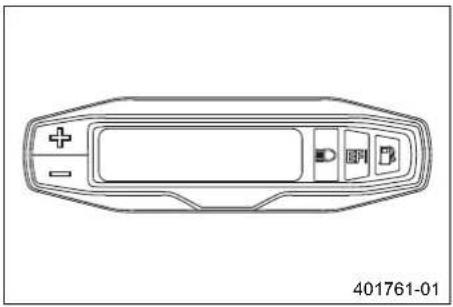

7.1 Översikt över hastighetsmätaren.... 21
7.2 Aktivering och test 21

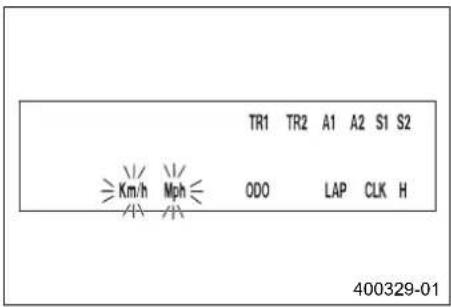

7.3 Ställa in kilometer/engelsk mil 21
7.4 Ställa in hastighetsmätarfunktionerna.... 22

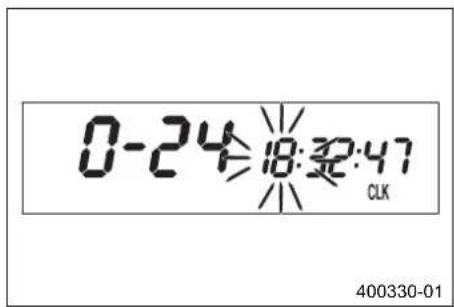

7.5 Ställa in klockan.... 22

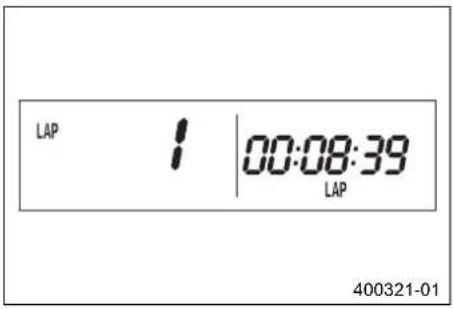

7.6 Läsa av varvtiden.... 22
7.7 Visningsläget SPEED (Hastighet).... 23
7.8 Visningsläge SPEED/H (drifttimmar) 23
7.9 Inställningsmeny (setup).... 23
7.10 Inställning av måttenhet.... 24

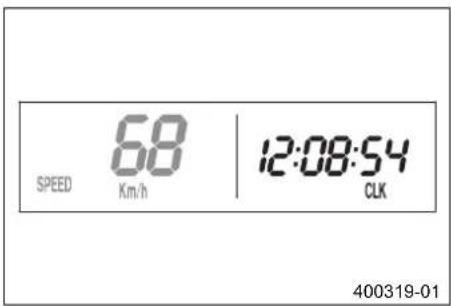

7.11 Visningsläge SPEED/CLK (tid) 24
7.12 Ställa in klockan.... 24

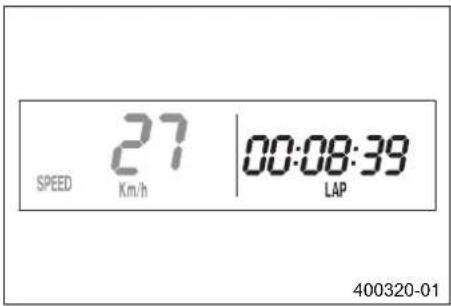

7.13 Visningsläge SPEED/LAP (varvtid) 25
7.14 Läsa av varvtiden.... 25
7.15 Visningsläge SPEED/ODO (Vägmätare)...... 25
7.16 Visningsläge SPEED/TR1 (Tripmaster 1)...... 26
7.17 Visningsläge SPEED/TR2 (Tripmaster 2)...... 26
7.18 Ställa in TR2 (Tripmaster 2)...... 26
7.19 Visningsläge SPEED/A1 (Snitthastighet 1)...... 27
7.20 Visningsläge SPEED/A2 (Snitthastighet 2)...... 27
7.21 Visningsläge SPEED/S1 (Stoppur 1)...... 27

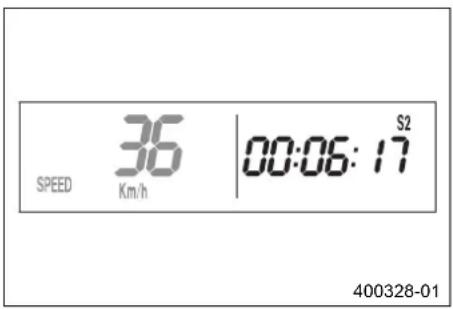

7.22 Visningsläge SPEED/S2 (Stoppur 2)...... 28
7.23 Funktionsöversikt.... 28
7.24 Översikt över villkor och aktiverbarhet.... 29

8 IDRIFTTAGANDE 30

8.1 Anvisningar för det första idrifttagandet...... 30
8.2 Köra in motorn 31
8.3 Förberedelser inför svåra körförhållanden...... 31
8.4 Förberedelser inför körning i torr sand.... 32
8.5 Förberedelser inför körning i våt sand 32
8.6 Förberedelser inför körning på vått underlag och i lerig terräng 33

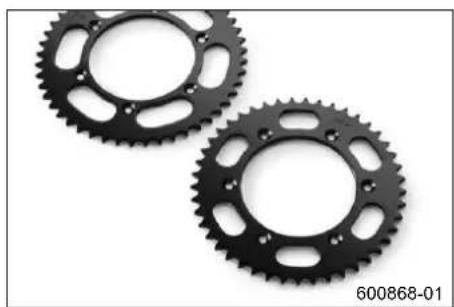

8.7 Förberedelser inför körning vid höga temperaturer och långsam körning.... 33
8.8 Förberedelser inför körning vid låg temperatur eller snö 34

9 KÖRANVISNING 35

9.1 Kontroll- och skötselarbeten inför varje idrifttagande 35

9.2 Starta motorcykeln.... 35
9.3 Börja köra.... 36
9.4 Växla, köra.... 36
9.5 Inbromsning 36
9.6 Stanna, parkera 37

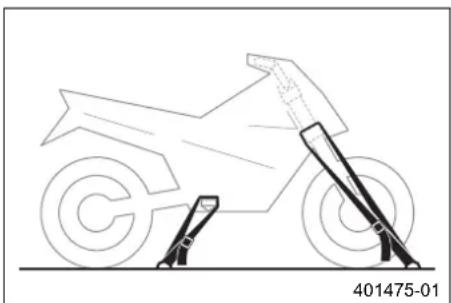

9.7 Transport.... 37
9.8 Fylla på bränsle 38

10 SERVICESCHEMA 39

10.1 Serviceschema 39
10.2 Sevicearbeten (som extra uppdrag) 40

11 INSTÄLLNING AV CHASSIT 41

11.1 Kontrollera chassits grundinställning med aktuell förarvikt.... 41
11.2 Kompressionsdämpning fjäderben 41

11.3 Ställa in fjäderbenets kompressionsdämpning, låg hastighet 41

11.4 Ställa in fjäderbenets kompressionsdämpning, hög hastighet 42

11.5 Ställa in fjäderbenets returdämpning.... 42

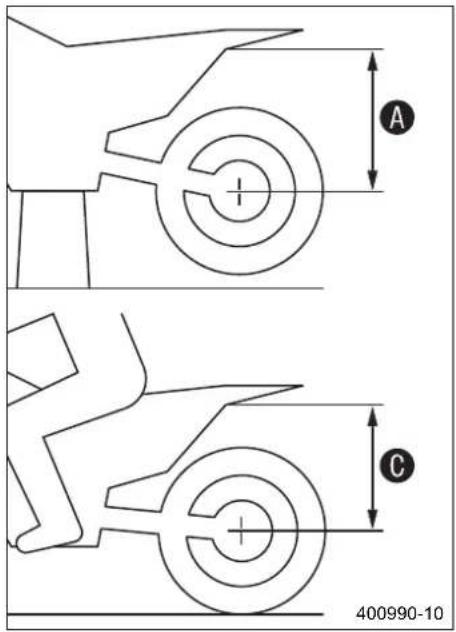

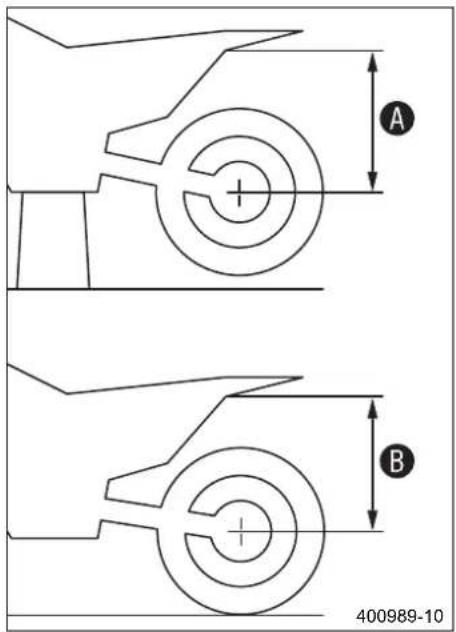

11.6 Bestämma mättet för det avlastade bakhjulet..... 43

11.7 Kontrollera fjäderbenets statiska häng 43

11.8 Kontrollera fjäderbenets häng under körning..... 44

11.9 Ställa in fjäderbenets fjäderförspänning ↗ ......

11.10 Ställa in hänget under körning 45

11.11 Kontrollera gaffelns grundinställning.... 45

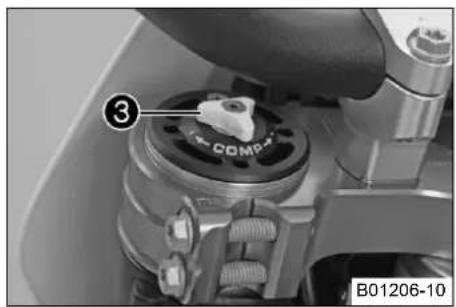

11.12 Ställa in gaffelns kompressionsdämpning ..... 46

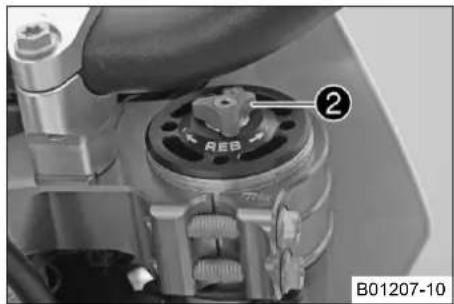

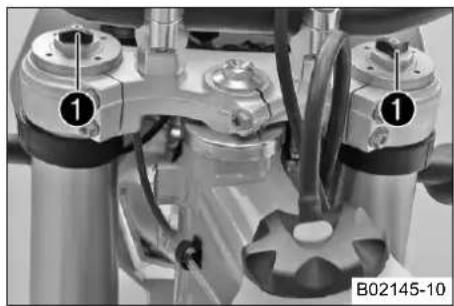

11.13 Ställa in gaffelns returdämpning 47

11.14 Ställa in gaffelns fjäderförspänning (EXC, XC-W) 48

11.15 Styrets läge.... 48

11.16 Ställa in styrets läge

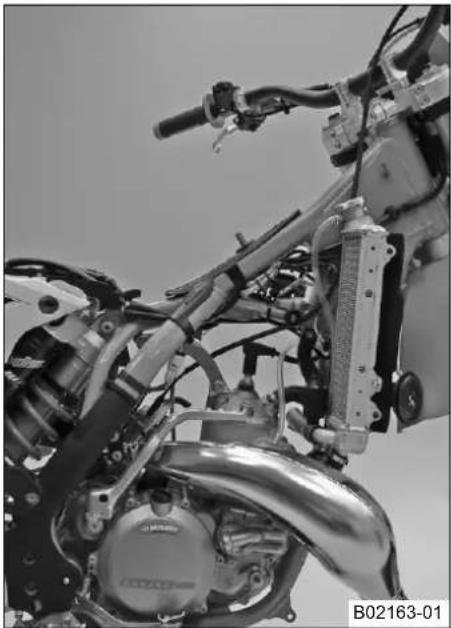

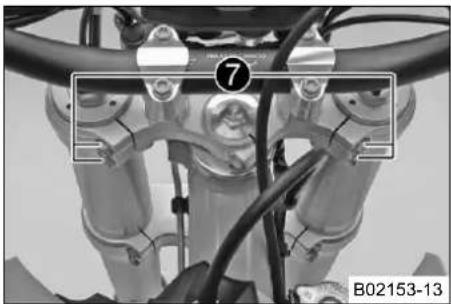

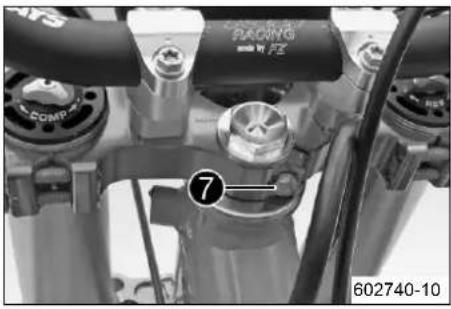

12 SERVICEARBETEN PÅ CHASSIT 50

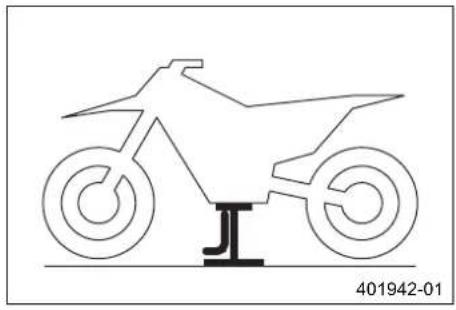

12.1 Palla upp motorcykeln på mc-lyften.... 50

12.2 Ta bort motorcykeln från mc-lyften 50

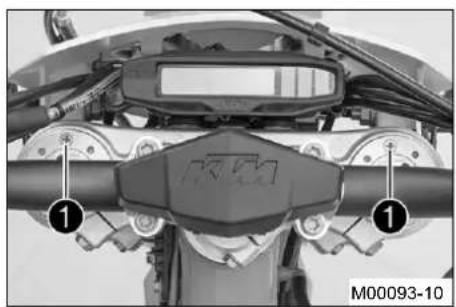

12.3 Avlufta gaffelbenen 50

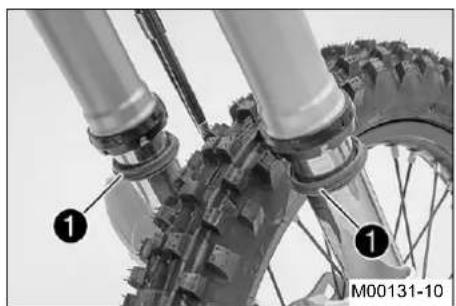

12.4 Rengöra gaffelbenens dammtätningar 50

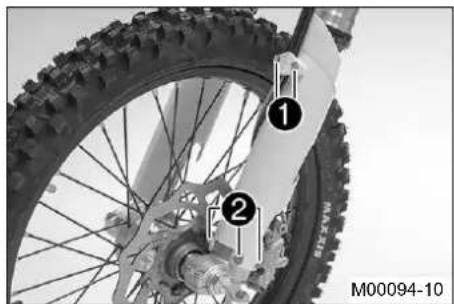

12.5 Lossa gaffelskyddet 51

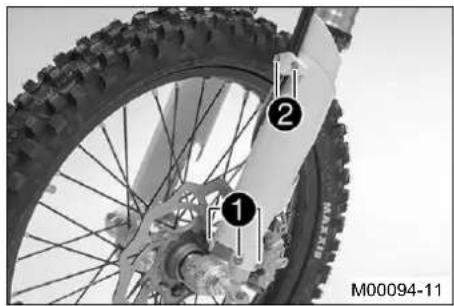

12.6 Placera gaffelskyddet i rätt läge.... 51

12.7 Demontera gaffelbenen 51

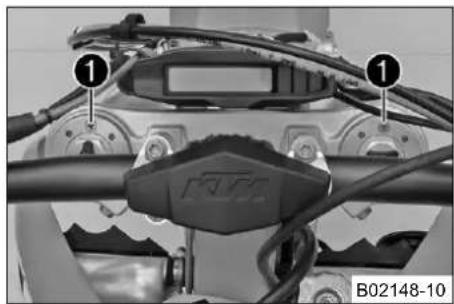

12.8 Montera gaffelbenen 52

12.9 Demontera gaffelskyddet 53

12.10 Montera gaffelskyddet

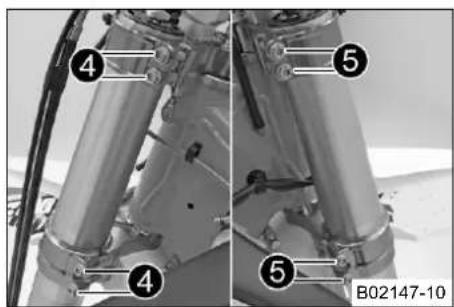

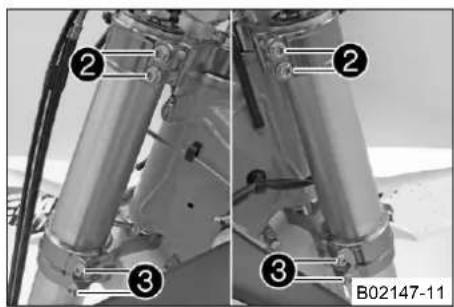

12.11 Demontera den nedre gaffelkronan (EXC, XC-W) 53

12.12 Demontera den nedre gaffelkronan (SIX DAYS).... 54

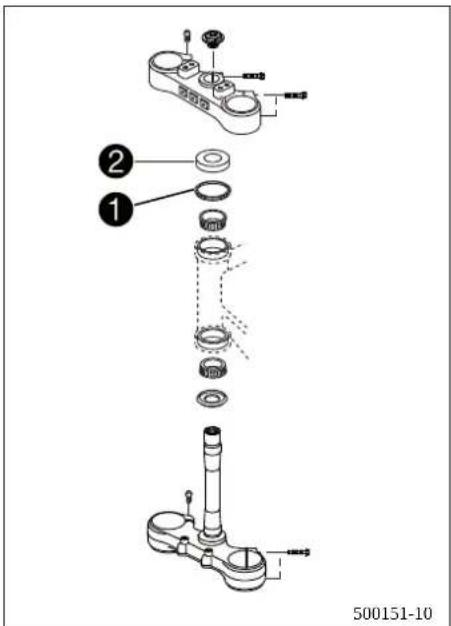

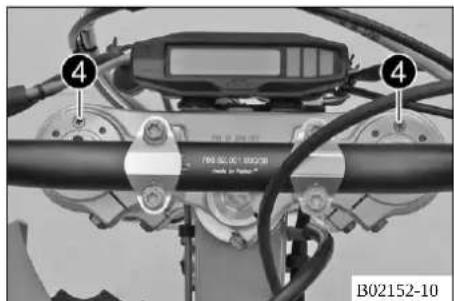

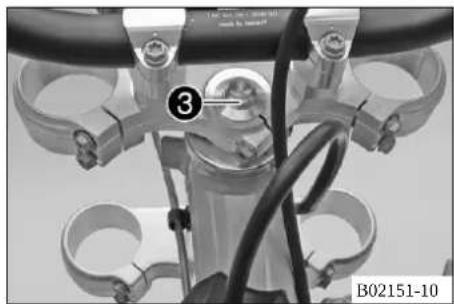

12.13 Montera den nedre gaffelkronan (EXC, XC-W) 55

12.14 Montera den nedre gaffelkronan (SIX DAYS).... 57

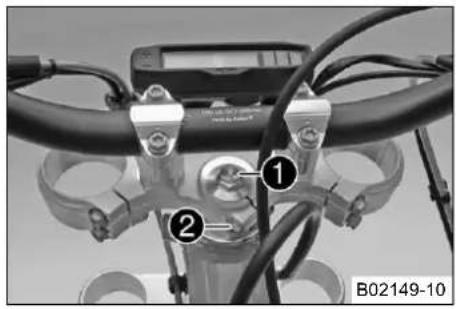

12.15 Kontrollera styrhuvudets lagerspel 58

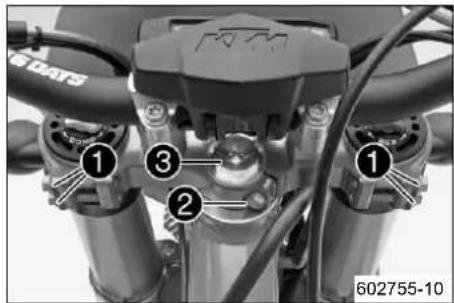

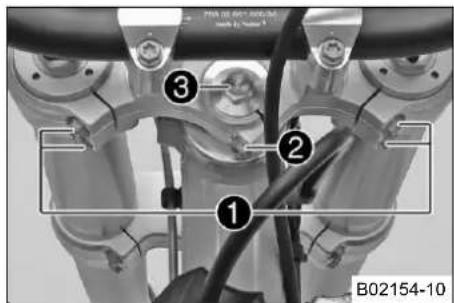

12.16 Ställa in styrhuvudets lagerspel 59

12.17 Smörja styrhuvudets lager 59

12.18 Demontera framskärmen 60

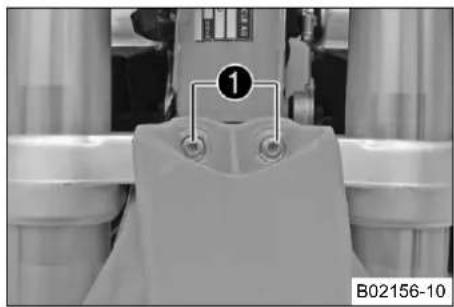

12.19 Montera framskärmen.... 60

12.20 Demontera fjäderbenet 60

12.21 Montera fjäderbenet

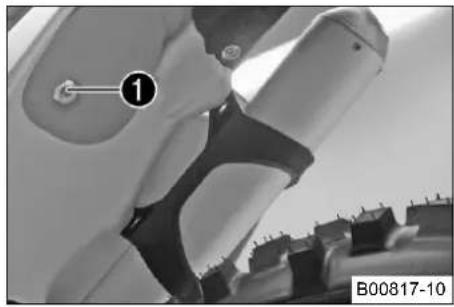

12.22 Ta bort sadeln.... 62

12.23 Montera sadeln 62

12.24 Demontera luftfilterboxens skydd 62

12.25 Montera luftfilterboxens skydd 62

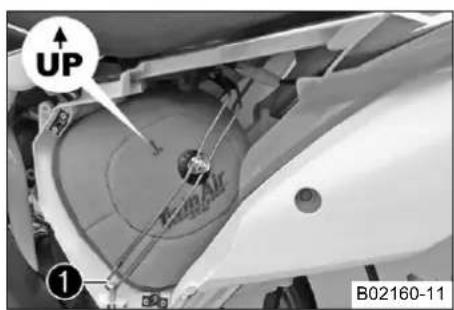

12.26 Demontera luftfiltret

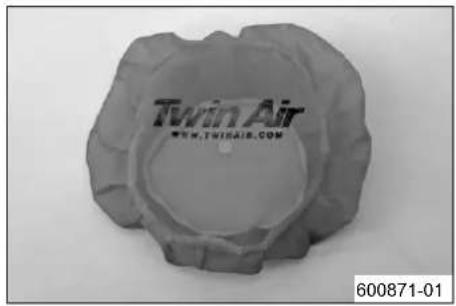

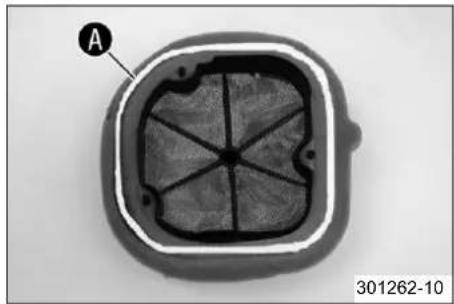

12.27 Montera luftfiltret 63

12.28 Rengöra luftfiltret och luftfilterboxen 63

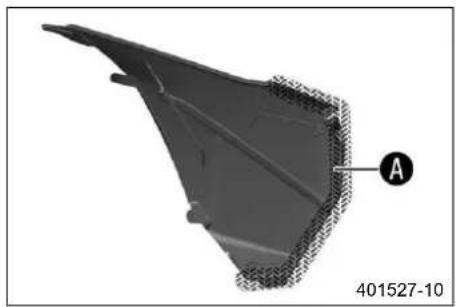

12.29 Täta luftfilterboxen 64

12.30 Demontera slutdämparen 64

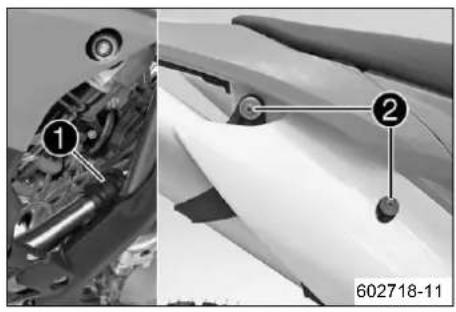

12.31 Montera slutdämparen.... 65

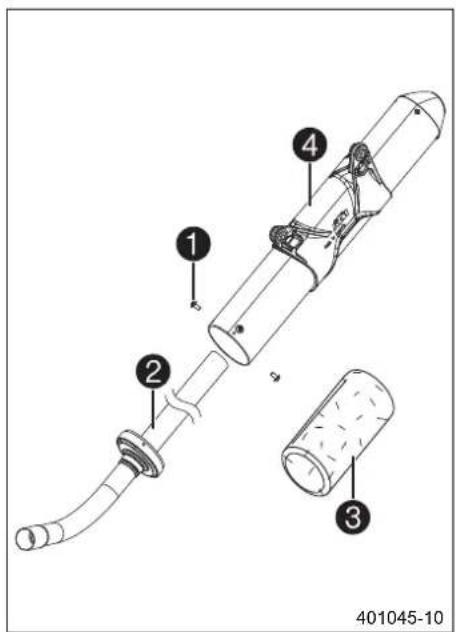

12.32 Byta slutdämparens glasfibergarnstoppning

12.33 Demontera bränsletanken

12.34 Montera bränsletanken 66

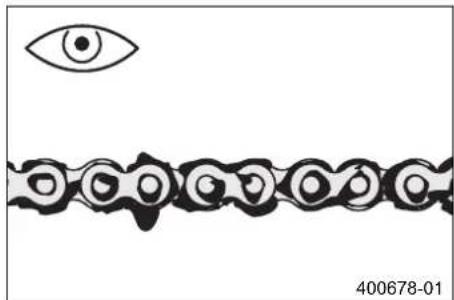

12.35 Kontrollera kedjans nedsmutsning.... 67

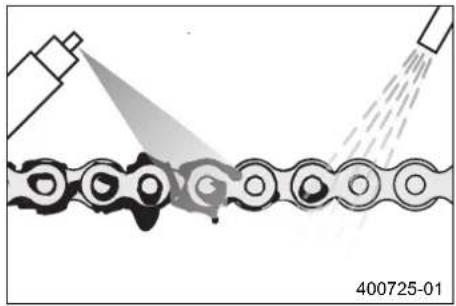

12.36 Rengöra kedjan 67

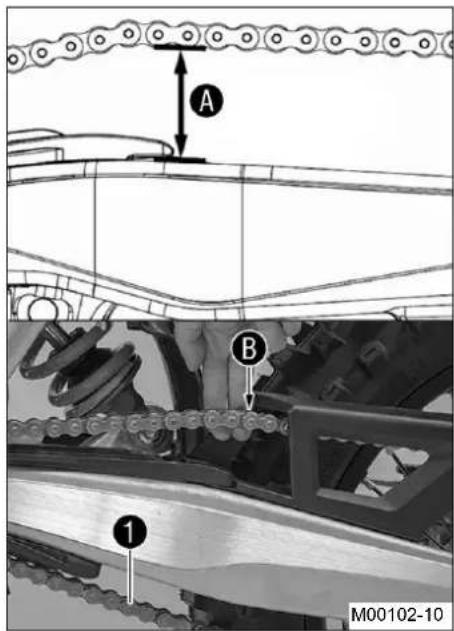

12.37 Kontrollera kedjespänning 68

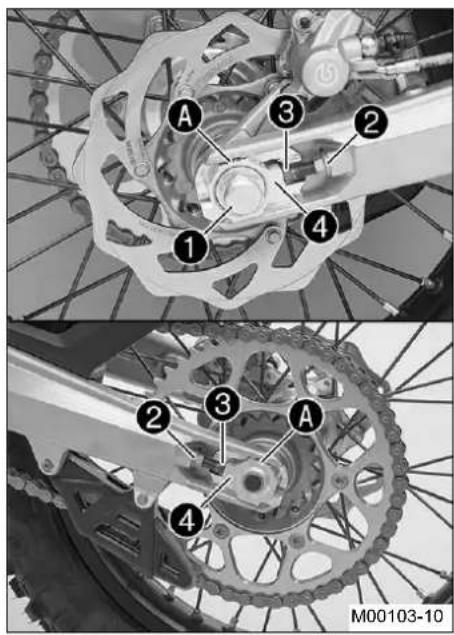

12.38 Ställa in kedjespänningen.... 69

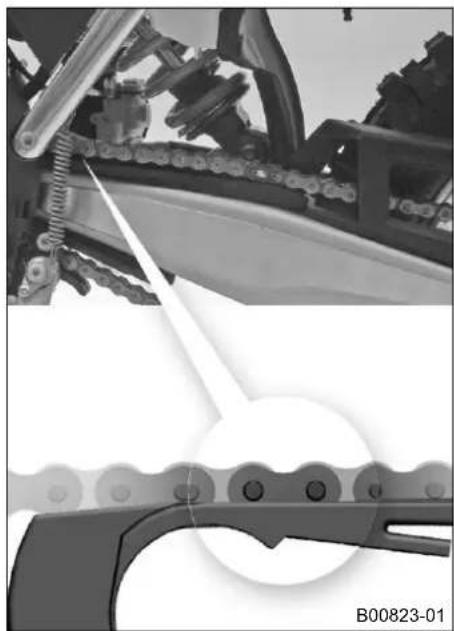

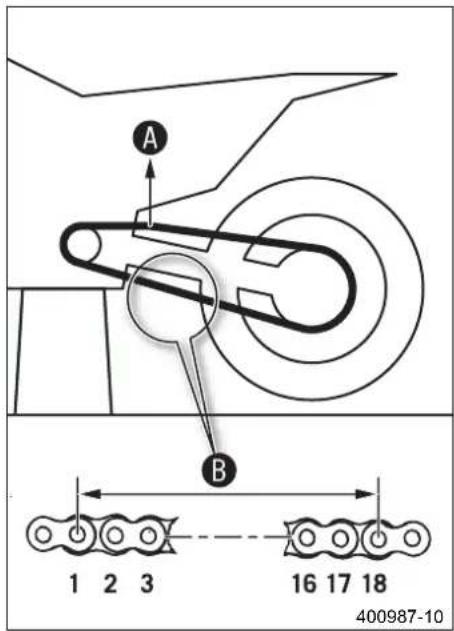

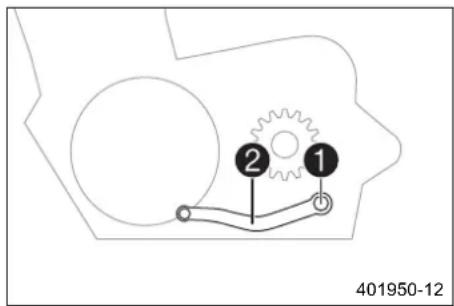

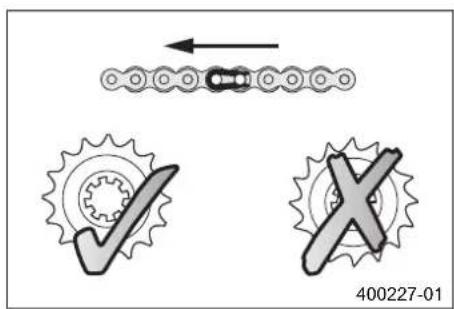

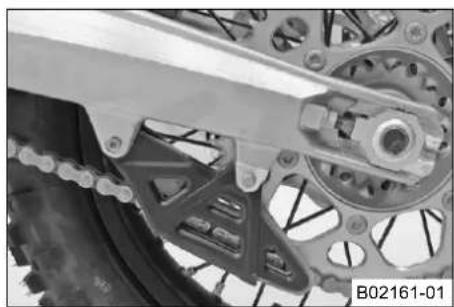

12.39 Kontrollera kedja, bakdrev, framdrev och kedjestyrning.... 69

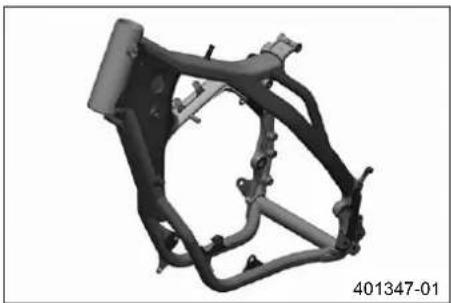

12.40 Kontrollera ramen 71

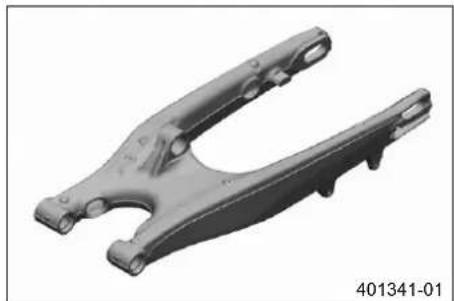

12.41 Kontrollera baksvingen 71

12.42 Kontrollera gasvajerns dragning.... 71

12.43 Kontrollera gummihandtaget.... 72

12.44 Sätta fast gummihandtag, extra säkerhetsåtgård.... 73

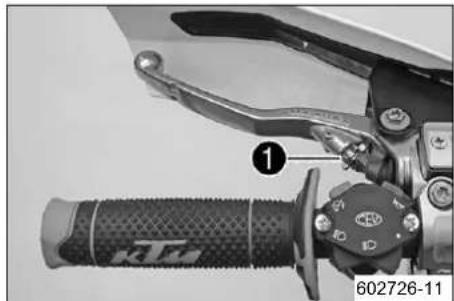

44 12.45 Ställa in kopplingshandtagets utgångsläge ..... 73

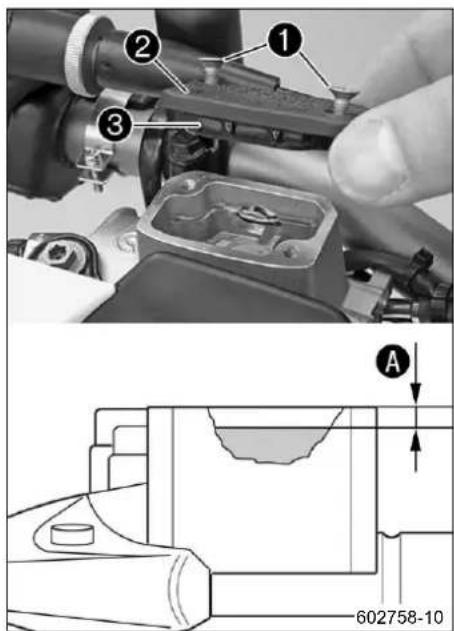

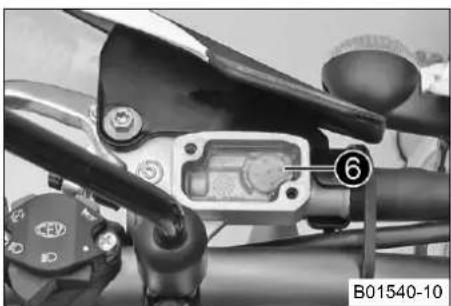

12.46 Kontrollera/åtgärda hydraulkopplingens vätskenivå.... 73

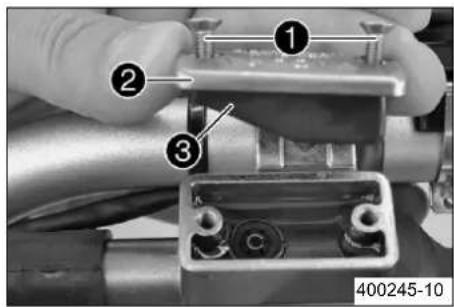

12.47 Byta vätska i hydraulkopplingen 74

12.48 Demontera motorskyddet (SIX DAYS) 75

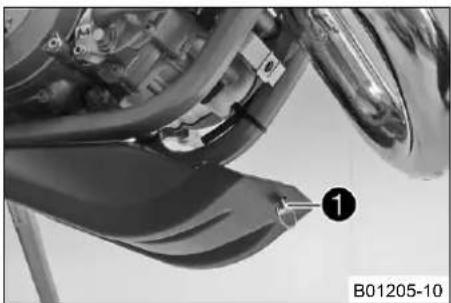

12.49 Montera motorskyddet (SIX DAYS) 75

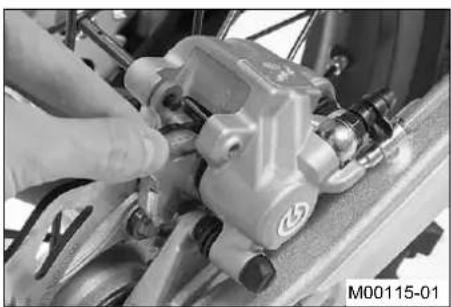

13 BROMSSYSTEM 76

13.1 Kontrollera bromshandtagets spel 76

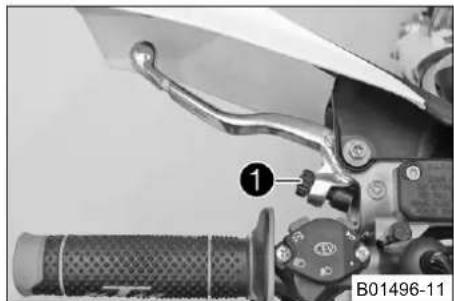

48 13.2 Ställa in bromshandtagets spel (Alla EXC-modeller) 76

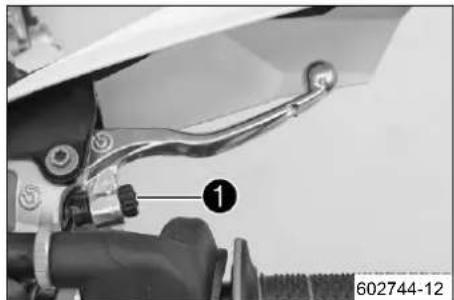

13.3 Ställa in bromshandtagets utgångsläge (alla XC-W-modeller).... 76

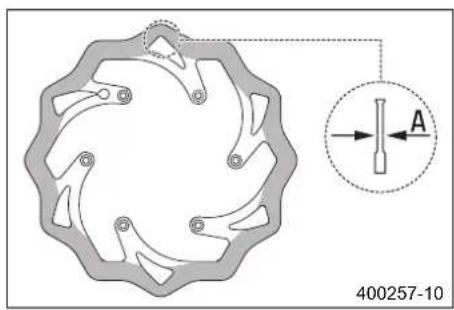

13.4 Kontrollera bromsskivorna 77

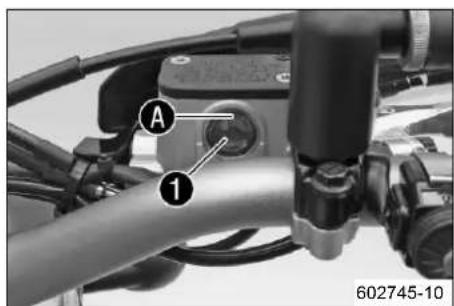

13.5 Kontrollera bromsvätskenivån i frambromsen .... 77

13.6 Fylla på bromsvätska i frambromsen 77

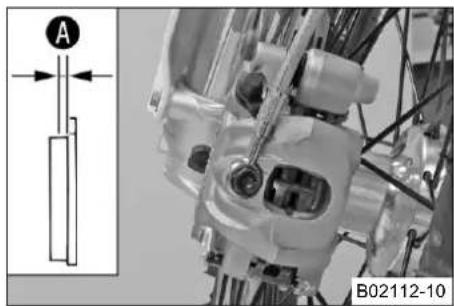

13.7 Kontrollera frambromsens bromsbelägg.... 78

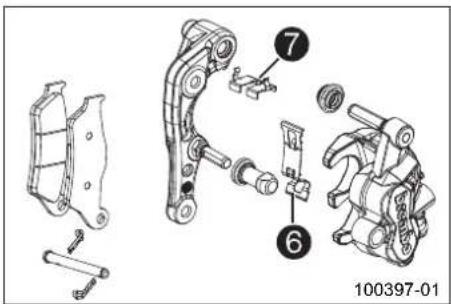

13.8 Byta frambromsens bromsbelägg 79

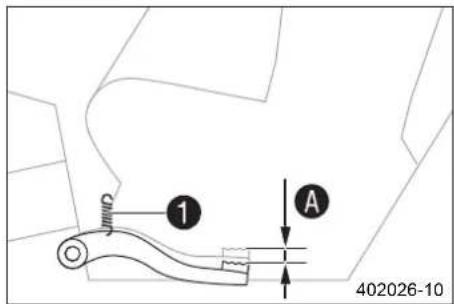

13.9 Kontrollera fotbromspedalens spel 80

13.10 Ställa in fotbromspedalens utgångsläge 80

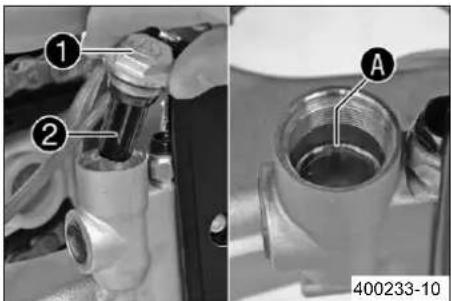

13.11 Kontrollera bromsvätskenivån i bakbromsen..... 81

13.12 Fylla på bromsvätska i bakbromsen 82

13.13 Kontrollera bakbromsens bromsbelägg.... 82

13.14 Byta bakbromsens bromsbelägg 83

14 HJUL, DÄCK 85

14.1 Demontera framhjulet 85

14.2 Montera framhjulet 85

14.3 Demontera bakhjulet 86

14.4 Montera bakhjulet 87

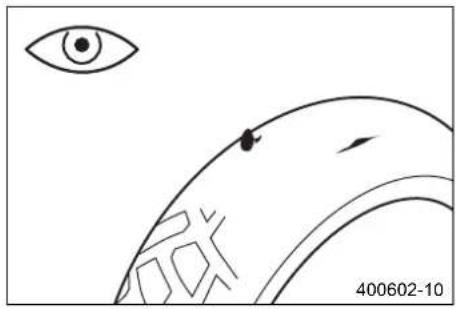

14.5 Kontrollera däckens skick 87

14.6 Kontrollera lufttrycket i däcken.... 88

14.7 Kontrollera ekrarnas spänning.... 88

15 ELSYSTEM 90

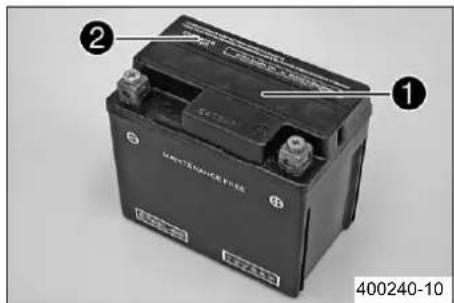

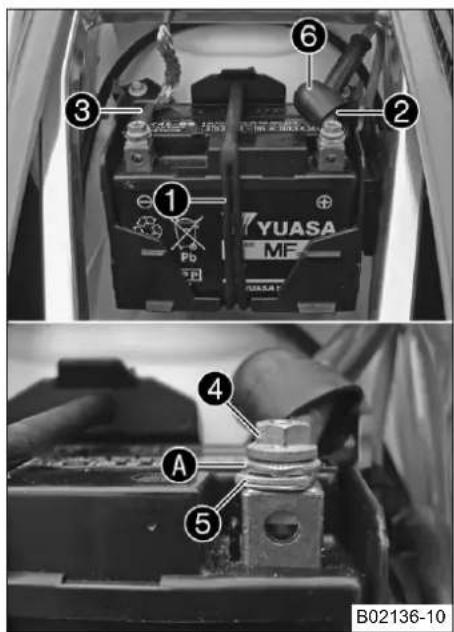

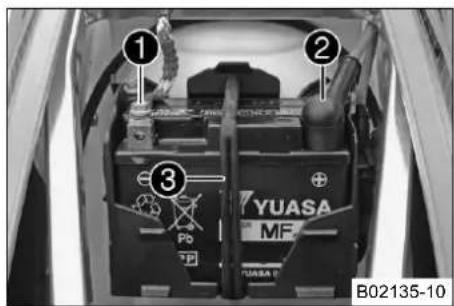

15.1 Demontera batteriet (alla 200/250/300 modeller) 90

15.2 Montera batteriet (alla 200/250/300 modeller) 90

15.3 Ladda batteriet (alla 200/250/300 modeller) 91

15.4 Byta huvudsäkring (alla 200/250/300 modeller) 92

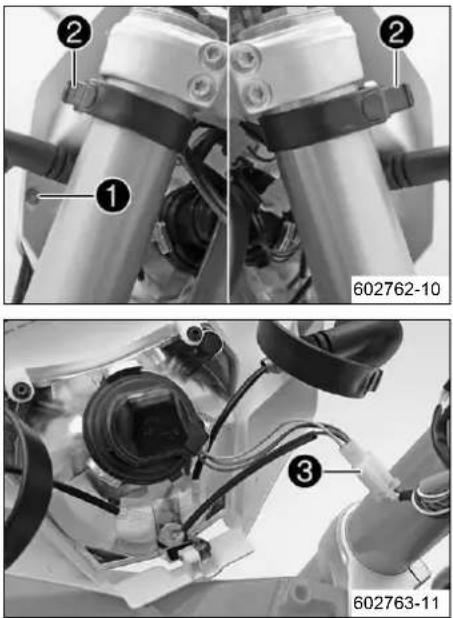

15.5 Demontera strålkastarmasken med strålkastaren 93

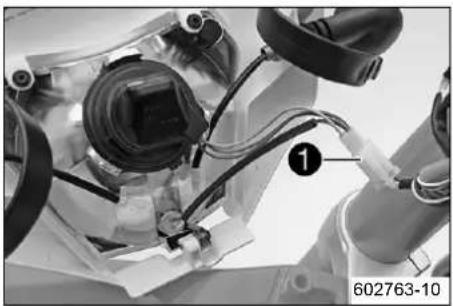

15.6 Montera strålkastarmasken med strålkastaren... 93

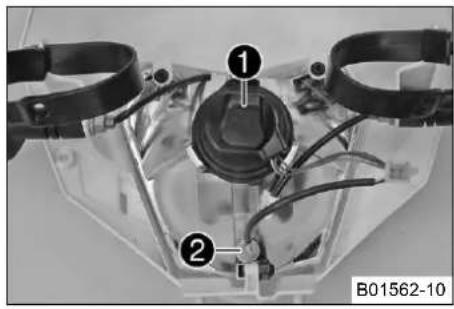

15.7 Byta strålkastarlampa 93

15.8 Byta lampa för körriktningvisaren (Alla EXC-modeller) 94

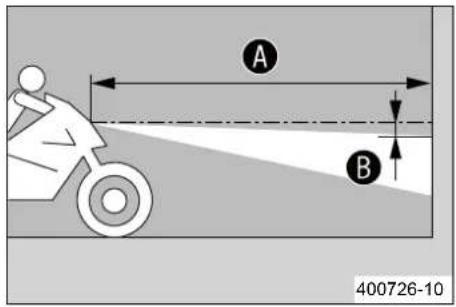

15.9 Kontrollera strålkastarinställningen.... 95

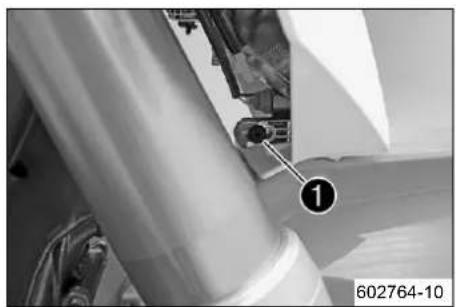

15.10 Ställa in strålkastarens räckvidd 95

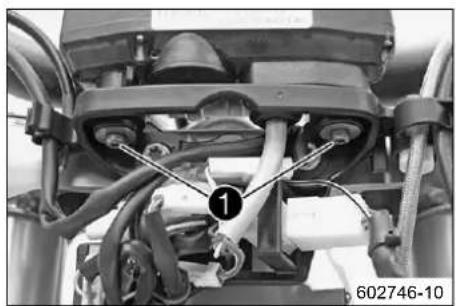

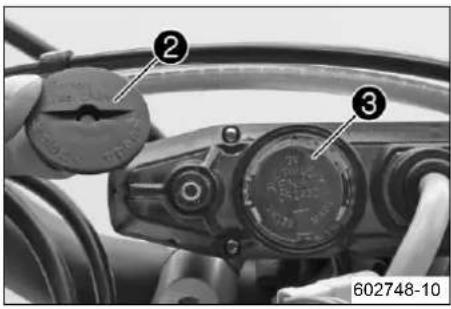

15.11 Byta hastighetsmätarens batteri 95

16 KYLSYSTEM.... 97

16.1 Kylsystem.... 97

16.2 Kontrollera frostskyddet och kylvätskenivån..... 97

16.3 Kontrollera kylvätskenivån 98

16.4 Tappa av kylvätska 98
16.5 Fylla på kylvätska 99

17 INSTÄLLNING AV MOTORN.... 101

17.1 Kontrollera gasvajerns spel 101
17.2 Ställa in gasvajerns spel 101
17.3 Förgasare - tomgång 101
17.4 Förgasare - ställa in tomgång 102
17.5 Tömma förgasarens flottörkammare 103
17.6 Kontrollera växelspakens utgångsläge.... 104
17.7 Ställa in växelspakens utgångsläge 104
17.8 Motorkarakteristik - hjälpfjäder (Alla 250/300 modeller).... 104
17.9 Motorkarakteristik – inställning av hjälpfjäder (Alla 250/300 modeller).... 104

18 SERVICEARBETEN PÅ MOTORN.... 106

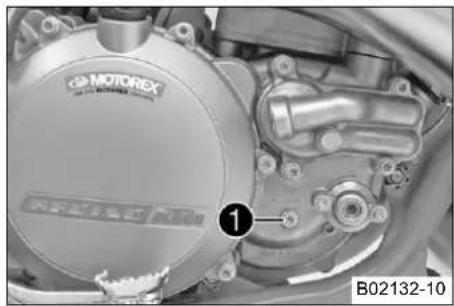

18.1 Kontrollera oljenivån i växellådan 106
18.2 Byta växellådsolja 106
18.3 Tappa av växellådsolja 107
18.4 Fylla på växellådsolja 107
18.5 Fylla på växellådsolja 108

19 RENGÖRING, SKÖTSEL.... 110

19.1 Rengöra motorcykeln.... 110
19.2 Kontroll- och skötselarbeten för vinterkörning 111

20 FÖRVARING.... 112

20.1 Förvaring.... 112

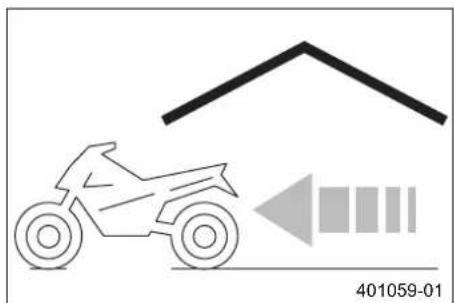

20.2 Idrifttagande efter förvaring.... 112

21 FELSÖKNING 113
22 TEKNISK INFORMATION.... 115

22.1 Motor.... 115

22.1.1 alla 125 modeller.... 115
22.1.2 Alla 200 modeller.... 115
22.1.3 Alla 250 modeller.... 116
22.1.4 Alla 300 modeller.... 116
22.2 Åtdragningsmoment motor 117
22.2.1 Alla 125/200 modeller 117
22.2.2 Alla 250/300 modeller 118

22.3 Polymer.... 119

22.3.1 Växellådsolja 119
22.3.2 Kylvätska.... 119
22.3.3 Bränsle 119
22.4 Chassi.... 119
22.5 Elsystem 120
22.6 Däck.... 121
22.7 Gaffel 121

22.7.1 125 EXC EU, alle 200-modeller ..... 121
22.7.2 250/300 EXC EU/AU, XC-W US, 300 EXC BR.... 121
22.7.3 125 EXC SIX DAYS EU 122
22.7.4 250/300 SIX DAYS.... 122
22.8 Fjäderben.... 123
22.8.1 Alla 125/200 modeller 123
22.8.2 Alla 250/300 modeller 123
22.9 Åtdragningsmoment chassi 124
22.10 Förgasare.... 126
22.10.1 alla 125 modeller.... 126
22.10.2 Förgasarinställning (alla 125 modeller) ↘... 126
22.10.3 200 EXC EU.... 128
22.10.4 Förgasarinställning (Alla 200 modeller) 128

22.10.5 200 EXC AU.... 130
22.10.6 Förgasarinställning (Alla 200 modeller) 130
22.10.7 200 XC-W US.... 132
22.10.8 Förgasarinställning (Alla 200 modeller) 132
22.10.9 250 EXC EU, 250 EXC SIX DAYS EU..... 134
22.10.10 Förgasarinställning (Alla 250 modeller) 134
22.10.11 250 EXC AU.... 136
22.10.12 Förgasarinställning (Alla 250 modeller) 136
22.10.13 250 XC-W US.... 138
22.10.14 Förgasarinställning (Alla 250 modeller) 138
22.10.15 300 EXC EU, 300 EXC SIX DAYS EU..... 140
22.10.16 Förgasarinställning (Alla 300 modeller) 140
22.10.17 300 EXC AU.... 142
22.10.18 Förgasarinställning (Alla 300 modeller) 142
22.10.19 300 EXC BR, 300 XC-W US, 300 XC-W SIX DAYS US .... 144
22.10.20 Förgasarinställning (Alla 300 modeller) 144
22.10.21 Förgasarinställning, allmänt 145

23 BRÄNSLEN, VÄTSKOR OCH OLJOR.... 146
24 ÖVRIGA MEDEL.... 148
25 STANDARDER.... 150
INDEXFÖRTECKNING 151

1 FRAMSTÄLLNINGSMEDEL 5

1.1 Symboler

Nedan förklaras symbolerna som används i bruksanvisningen.

Betecknar en väntad reaktion (t ex ett arbetssteg eller en funktion).

Betecknar en oväntad reaktion (t ex ett arbetssteg eller en funktion).

Alla arbeten med den här symbolen kräver expertis och tekniskt kunnande. För din egen säkerhet, överlåt dessa arbeten till en auktoriserad KTM-verkstad! Där servas din motorcykel av utbildad personal med specialverktyg på bästa sätt.

Betecknar en sidhänvisning (mer information finns att läsa på den sidan).

1.2 Format

Nedan beskrivs de typsnittsformat som används i bruksanvisningen.

Egennamn Betecknar ett egennamn.

Namn®

Betecknar ett registrerat namn.

Varumärke™ Betecknar ett varumärke.

2.1 Användningsdefinition - ändamålsenlig användning

KTM sportmotorcyklar är designade och konstruerade för normala påfrestningar under reguljära tävlingssituationer. Motorcyklarna uppfyller de högsta internationella motorsportförbundens aktuella regler och kategorier.

Info

Motorcykeln är endast godkänd för allmän vägtrafik i ett homologerat (strypt) utförande.

I det ostrypta utförandet får motorcykeln endast köras på avspärrade vägar utanför den allmänna trafiken.

Motorcykeln är framtagen för längre tävlingskörning i terräng (enduro) och inte i första hand för motocross.

För säker hantering av fordonet måste några säkerhetsanvisningar observeras. Läs därför igenom denna anvisning noggrant. Säkerhetsanvisningarna är tydligt utmärkta i texten och det finns länkar till de berörda avsnitten.

Info

På fordonet finns olika informations- och varningsdekaler fastsatta på väl synliga ställen. Ta inte bort några informations-

/varningsdekaler. Om dessa saknas kan du själv eller andra personer missa faror och skada sig på grund av detta.

2.3 Risknivåer och symboler

Fara

Kännetecknar en risk som direkt eller med säkerhet leder till dödsfall eller svåra, kvarstående skador om inte lämpliga åtgärder vidtas.

Varning

Kännetecknar en risk som sannolikt leder till dödsfall eller svåra skador om inte lämpliga åtgärder vidtas.

Försiktigt

Kännetecknar en risk som kan leda till lätta skador om inte lämpliga åtgärder vidtas.

Observera

Kännetecknar en risk som leder till avsevärda maskin- och materialskador om inte lämpliga åtgärder vidtas.

Varning

Kännetecknar en risk som kan leda till miljöskador om inte lämpliga åtgärder vidtas.

2.4 Varning för manipulationer

Det är förbjudet att göra ändringar på ljuddämpande komponenter. Det är förbjudet enligt lag att vidta följande åtgärder eller att ändra till något av nedanstående tillstånd:

1 Borttagning eller upphävande av funktionen av ljuddämpande utrustning eller komponenter på ett nytt fordon innan det såls eller levereras till kunden eller under fordonets bruksperiod för andra ändamål än för service, reparation eller byte samt
2 användning av fordonet efter att sådan utrustning eller komponent har tagits bort eller tagits ur funktion.

1 Borttagning eller borrning av hål i slutdämpare, stötplåtar, grenrör eller andra avgasledande komponenter.
2 Borttagning eller borrning av hål i delar av insugningssystemet.
3 Användning i felaktigt underhållsskick.
4 Att byta rörliga delar på fordonet eller delar av avgassystemet eller insugningssystemet mot delar som inte godkänts av tillverka- ren.

2 SÄKERHETSANVISNINGAR 7

2.5 Säker drift

Fara

Risk för olyckor Risk på grund av nedsatt körförmåga.

- Ta inte fordonet i bruk om du har druckit alkohol, intagit läkemedel eller droger och därmed utgör en trafikfara eller inte är fysiskt eller psykiskt i ständ att framföra fordonet.

Fara

Risk för förgiftning Avgaser är giftiga och kan leda till medvetslöshet och dödsfall.

- När motorn går krävs en tillräckligt kraftig ventilation. Motorn får inte startas eller köras i slutna utrymmen utan lämplig utsugning.

Varning

Risk för brännskador Vissa fordonsdelar blir mycket varma när fordonet är i drift.

- Undvik beröring med heta komponenter som avgassystem, kylare, motor, stötdämpare och bromssystem. Vänta tills ko ponenterna har svalnat innan du börjar med underhållsarbeten.

Fordonet får endast användas i tekniskt felfritt skick och för avsedd användning samt med hänsyn till säkerhet och miljö.

Fordonet får endast användas av personer med rätt kunskaper. Vid vägtrafik krävs motsvarande körkort.

Störningar som kan äventyra säkerheten ska omedelbart åtgärdas i en auktoriserad KTM-verkstad.

Observera de informations- och varningsdekaler som sitter på fordonet.

2.6 Skyddsutrustning

Varning

Risk för kroppsskador Att köra utan eller med bristfällig skyddsutrustning innebär en ökad säkerhetsrisk.

- Kör inte utan skyddsutrustning (hjälm, kängor, handskar, byxor och jacka med skydd). Se till att skyddsutrustningen alltid är i felfritt skick och uppfyller kraven i gällande bestämmelser.

För din egen säkerhets skull rekommenderar KTM att skyddsutrustning alltid ska användas vid körning.

2.7 Arbetsregler

Vissa arbeten kräver specialverktyg. Dessa följer inte med fordonet, men kan beställas med hjälp av de nummer som står inom parantes. Exempel: lagerurdragare (15112017000)

Vid montering ska ej återanvändbara detaljer (t ex självlåsande skruvar och muttrar, tätningar, tätningsringar, o-ringar, splintar, låsbrickor) ersättas med nya.

Till vissa skruvar krävs det skruvlåsningsmedel (t ex ^1 )octitelessa fall ska tillverkarens anvisningar följas vid användningen. Detaljer som ska återanvändas efter isärtagningen ska rengöras och kontrolleras så att de inte är skadade eller slitna. Skadade eller slitna detaljer ska ersättas med nya.

Efter reparations- och servicearbeten ska fordonets driftsäkerhet säkerställas.

2.8 Miljö

Genom ansvarsfullt bruk av motorcykeln kan man förhindra att problem och konflikter uppstår. För att säkerställa motorcyklismens framtid ska man alltid förvissa sig om att man använder motorcykeln lagligt, visar miljömedvetande och respekterar andra människors rättigheter.

Vid återvinning och hantering av spillolja, reservdelar och övriga drivmedel och tillsatsmedel ska det aktuella landets gällande lagar och bestämmelser alltid följas.

Eftersom motorcyklar inte berörs av EU-direktivet för skrotning av fordon finns det inga lagar som reglerar hur skrotningen av motorcyklar ska gå till. Din auktoriserade KTM-återförsäljare hjälper gärna till.

2.9 Bruksanvisning

Denna bruksanvisning ska läsas noggrant och fullständigt innan den första turen med motorcykeln görs. Bruksanvisningen innehåller mycket information och många tips som underlättar vid körning, hantering och service. Endast genom att läsa bruksanvisningen vet du hur du bäst kan ställa in fordonet efter dina behov och hur du kan skydda dig mot skador.

Förvara alltid bruksanvisningen lättillgängligt, så att den finns till hands när du måste slå upp något.

Om du vill veta mer om fordonet eller om du har frågor om bruksanvisningen är du välkommen att kontakta en auktoriserad KTM-återförsäljare.

Bruksanvisningen är en viktig del av fordonet och måste överlämnas till den nya ägaren om fordonet säljs.

3.1 Garanti, reklamationsrätt

Arbetena i serviceschemat ska utföras på en auktoriserad KTM-verkstad och kvitteras i service- och garantihäftet och i KTM dealer.net eftersom all garanti annars upphör att gälla. Skador och följdskador som beror på manipulation eller ombyggnad av fordonet täcks inte av garantin.

Mer information om garanti och reklamationsrätt samt hur dessa anspråk hanteras står i service- och garantihäftet.

3.2 Drivmedel, tillsatsmedel

Varning

Risk för miljöskador Icke fackmässig hantering av bränsle innebär risk för miljöskador.

- Bränslet får inte hamna i grundvattnet, marken eller avloppssystemet.

Använd endast drivmedel och tillsatsmedel (t.ex. bränslen och smörjmedel) enligt specifikationen i bruksanvisningen.

3.3 Reservdelar, tillbehör

För din egen säkerhets skull: Använd alltid sådana reservdelar och tillbehör som har godkänts eller rekommenderas av KTM. Låt en auktoriserad KTM-verkstad montera reservdelar och tillbehör. KTM ansvarar inte för andra produkter eller för skador som uppstår p g a att andra produkter används.

Vissa reservdelar och tillbehör står angivna inom parantes vid respektive beskrivning. Din auktoriserade KTM-återförsäljare hjälper gärna till.

De aktuella KTM PowerParts för ditt fordon hittar du på KTMs webbsida.

Internationella KTM-webbplatsen: http://www.ktm.com

3.4 Service

För att fordonet ska fungera felfritt och för att undvika ökat slitage ska anvisningarna i bruksanvisningen angående service, skötsel samt anpassning av motor och chassi följas. Felaktig anpassning av chassit kan leda till skador och brott på chassits komponenter. När fordonet körs på svåra sträckor, t ex i sand, i våt eller lerig terräng kan en del av komponenterna slitas mer (t ex drivlinan, bromssystemet eller fjädringens komponenter). Därför kan vissa komponenter behöva kontrolleras eller bytas ut tidigare än nästa föreskrivna servicetillfälle.

De föreskrivna inkörningstiderna samt serviceintervallerna måste hållas. Detta förlänger din motorcykels livslängd.

3.5 Bilder

Bilderna i denna instruktion visar i vissa fall fordon med specialutrustning.

För att förtydliga beskrivningen och förklaringen kan vissa delar vara demonterade eller saknas på bilden. Det är inte alltid nödvändigt att demontera delen för att kunna följa beskrivningen. Följ anvisningarna i texten.

3.6 Kundtjänst

Om du har frågor om ditt fordon eller om KTM hjälper din auktoriserade KTM-återförsäljare gärna till.

En lista över auktoriserade KTM-återförsäljare finns på KTM:s webbplats.

Internationella KTM-webbplatsen: http://www.ktm.com

4 FORDON 9

4.1 Fordonet sett framifrån, vänster sida (översikt)

1 Bromshandtag ( s 13)
2 Kortslutningsknapp ( s 13)
2 Kortslutningsknapp ( s 14)
3 Kopplingshandtag ( s 13)
4 Kedjestyrning
5 Luftfilterboxens skydd
6 Sidostöd ( s 19)
7 Växelspak ( s 18)
8 Bränslekran ( s 17)

4.2 Fordonet sett bakifrån, höger sida (översikt)

1 Tanklock
2 Gashandtag ( s 13)
3 Chassinummer ( s 11)
4 Kickstart ( s 18)

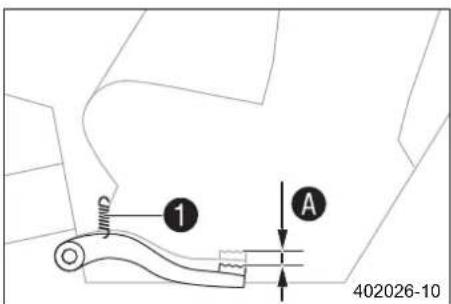

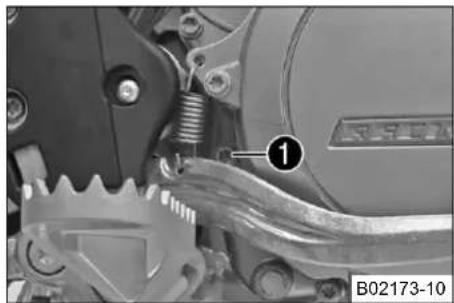

5 Fotbromspedal ( s 18)
6 Synglas, bromsvätska bak

5 SERIENUMMER 11

5.1 Chassinummer

Chassinumret 1 är instansat på styrhuvudets högra sida.

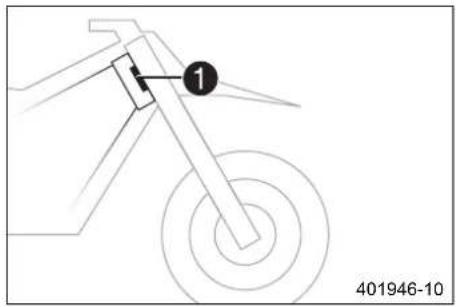

5.2 Typskylt

Typskylten 1 är fäst framtill på styrhuvudet.

5.3 Nyckelnummer (Alla EXC-modeller)

Nyckelnumret ① till styrlåset är instansat på nyckelbandet.

5.4 Motornummer

Motornumret 1 är instansat på motorns vänstra sida under framdrevet.

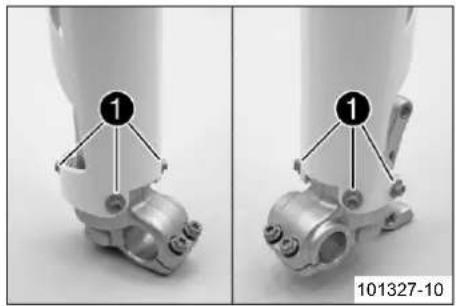

5.5 Gaffelns artikelnummer

Gaffelns artikelnummer ^1 är instansat på axelklämmans insida.

5.6 Fjäderbenets artikelnummer

Fjäderbenets artikelnummer 1 är instansat på fjäderbenets övre del ovanför ställringen på motorsidan.

Kopplingshandtaget 1 sitter till vänster på styret.

Kopplingen manövreras hydrauliskt och efterjusteras automatiskt.

Kopplingshandtaget 1 sitter till vänster på styret.

Kopplingen manövreras hydrauliskt och efterjusteras automatiskt.

6.2 Bromshandtag

Bromshandtaget 1 sitter till höger på styret.

Med bromshandtaget manövreras frambromsen.

6.3 Gashandtag

Gashandtaget ① sitter till höger på styret.

6.4 Kortslutningsknapp (EXC EU/AU, 300 EXC BR)

Kortslutningsknappen ① sitter till vänster på styret.

Möjliga tillstånd

• Kortslutningsknappen i ^X utgångsläge – I detta läge är tändningsströmkretsen sluten och motorn kan startas.
• Kortslutningsknappen nedtryckt - I detta läge är tändningsströmkretsen bruten. En motor som är igång stängs av, en avstängd motor startar inte.

6.5 Kortslutningsknapp (SIX DAYS EU)

Kortslutningsknappen ① sitter till vänster på styret.

Möjliga tillstånd

• Kortslutningsknappen i ^ü utgångsläge – I detta läge är tändningsströmkretsen sluten och motorn kan startas.
• Kortslutningsknappen nedtryckt – I detta läge är tändningsströmkretsen bruten. En motor som är igång stängs av, en avstängd motor startar inte.

6.6 Kortslutningsknapp (alla XC-W-modeller)

Kortslutningsknappen 1 sitter till vänster på styret.

Möjliga tillstånd

• Kortslutningsknapp iXutgångsläge – I detta läge är tändningsströmkretsen sluten och motorn kan startas.
• Kortslutningsknappen nedtryckt – I detta läge är tändningsströmkretsen bruten. En motor som är igång stängs av, en avstängd motor startas inte.

6.7 Signalhornsknapp (EXC EU/AU, 300 EXC BR)

Signalhornsknappen ① sitter till vänster på styret.

Möjliga tillstånd

• Signalhornsknappen befinner sig i utgångsläget
• Signalhornsknappen har tryckts ➔ I detta läge manövreras signalhornet.

Signalhornsknappen 1 sitter till vänster på styret.

Möjliga tillstånd

• Signalhornsknappen befinner sig i utgångsläget
• Signalhornsknappen har tryckts – I detta läge manövreras signalhornet.

6.9 Ljusomkopplare (EXC EU/AU, 300 EXC BR)

Ljusomkopplaren ① sitter till vänster på styret.

Möjliga tillstånd

	Ljuset är släckt – Ljusomkopplaren är vriden åt höger. I detta läge är ljuset släckt.
	Halvljus på – Ljusomkopplaren befinner sig i mellanställningen. I läge är halvljuset och bakljuset tända.
	Helljus på – Ljusomkopplaren är vriden åt vänster. I detta läge är hel- ljuset och bakljuset tända.

6.10 Ljusomkopplare (SIX DAYS EU)

Ljusomkopplaren 1 sitter till vänster på styret.

Möjliga tillstånd

	Halvljus på – Ljusomkopplaren befinner sig i mellanställningen. I läge är halvljuset och bakljuset tända.	dettaär hel-
	Helljus på – Ljusomkopplaren är vriden åt vänster. I detta läge ljuset och bakljuset tända.

6.11 Ljusomkopplare (alla XC-W-modeller)

Ljusomkopplaren ① sitter till höger bredvid hastighetsmätaren.

Möjliga tillstånd

• Ljuset släckt – Ljusomkopplaren har tryckts in till stoppläget. I detta läge är ljuset släckt.
• Ljuset tänt – Ljusomkopplaren har dragits till stoppläget. I detta läge är halvljuset och bakljuset tända.

6.12 Blinkersomkopplare (EXC EU/AU, 300 EXC BR)

Blinkersomkopplaren ① sitter till vänster på styret.

Möjliga tillstånd

	Körriktningvisare från – Blinkersomkopplaren befinner sig i mellanställningen.
	Körriktningvisaren till vänster till – Blinkersomkopplaren är vriden åt vänster.
	Körriktningvisaren till höger till – Blinkersomkopplaren är vriden åt höger.

6.13 Blinkersomkopplare (SIX DAYS EU)

Blinkersomkopplaren ① sitter till vänster på styret.

Möjliga tillstånd

	Körriktningvisare från – Blinkersomkopplaren befinner sig i mellanställningen.
	Körriktningvisaren till vänster till – Blinkersomkopplaren är vriden åt vänster.
	Körriktningvisaren till höger till – Blinkersomkopplaren är vriden åt höger.

6.14 Nödavstängningsknapp (EXC AU)

Nödavstängningsknappen 1 sitter till höger på styret.

Möjliga tillstånd

	Tändningen avstängd – I detta läge är tändningsströmkretsen bruten.En motor som är igång stängs av, en avstängd motor startas inte.
	Tändningen på – I detta läge är tändningsströmkretsen sluten och motorn kan startas.

6.15 Elstartknapp (Alla 200/250/300 EU/US-modeller, 300 EXC BR)

Elstartknappen 1 sitter till höger på styret.

Möjliga tillstånd

• Elstartknappen i ^3 utgångsläget
• Elstartknappen nedtryckt - i detta läge aktiveras elstartmotorn.

Elstartknappen 1 sitter till höger på styret.

Möjliga tillstånd

• Elstartknappen i ^1 utgångsläget
• Elstartknappen nedtryckt - i detta läge aktiveras elstartmotorn.

6.17 Översikt kontrollampor (Alla EXC-modeller)

≡D	Kontrollampan för helljus lyser blått – Ingen funktion
EFI	EFI varningslampa (MIL) – Ingen funktion
	Bränslevarningslampa – Ingen funktion

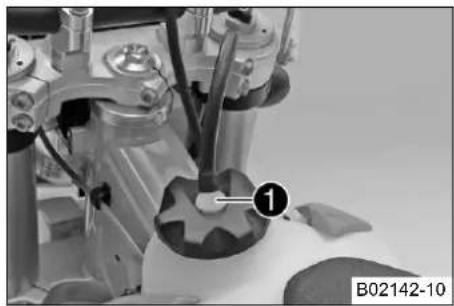

6.19 Öppna tanklocket

Fara

Brandrisk Bränslet är lättantändligt.

• Fyll inte på bränsle i närheten av öppen eld eller brinnande cigaretter. Stäng alltid av motorn när du ska fylla på bränsle. Se till att inget bränsle spills på heta fordonsdelar. Torka genast bort utspillt bränsle.
• Bränslet i bränsletanken expanderar vid uppvärmning och kan tränga ut om tanken är för full. Observera uppgifterna tankning.

6 MANÖVERANORDNINGAR

Varning

Risk för förgiftning Bränsle är giftigt och hälsovådligt.

- Se till att bränslet inte kommer i kontakt med hud, ögon eller kläder. Andas inte in besinångor. Vid ögonkontakt ska ögo- nen spolas med vatten omedelbart. Uppsök läkare. Tvätta genast av kontaminerade hudområden med tvål och vatter Om man har svalt bränsle måste man genast uppsöka läkare. Byt kläder som är kontaminerade med bränslet. Brän ska förvaras enligt föreskrift i en dunk och på behörigt avständ från barn.

Varning

Risk för miljöskador Icke fackmässig hantering av bränsle innebär risk för miljöskador.

- Bränslet får inte hamna i grundvattnet, marken eller avloppssystemet.

- Tryck på låsknappe ^1 , vrid tanklocket motsols och lyft av det.

6.20 Stänga tanklocket

- Sätt på tanklocket och vrid det medsols tills låskn1peakas fast.

Info Tankavluftningens ② slang ska dras utan veck.

6.21 Bränslekran

Bränslekranen sitter på vänster sida av bränsletanken.

Med vredet ^1 på bränslekranen kan man öppna och stänga bränsletillförseln till förgasaren.

Möjliga tillstånd

• Bränsletillförseln stängd OFF – Det kan inte rinna något bränsle från bränsletanken till förgasaren.
• Bränsletillförseln öppen ON – Bränslet kan rinna från bränsletanken till förgasaren. Bränsletanken töms ned till reservnivån.
• Bränslereservtillförseln öppen RES – Bränslet kan rinna från bränsletanken till förgasaren. Bränsletanken töms helt.

6.22 Choke

Chokeknappen 1 sitter till vänster på förgasaren.

När chokefunktionen aktiveras öppnas ett hål i förgasaren så att motorn kan suga ir extra bränsle. På så sätt blir bränsleluftblandningen fetare, vilket behövs vid kallstart.

Info

När motorn är driftsvarm måste chokefunktionen vara avaktiverad.

Möjliga tillstånd

• Chokefunktionen är aktiverad – Chokeknappen är helt utdragen.
• Chokefunktionen är avstängd – Chokeknappen är helt intryckt.

6.23 Växelspak

Växelspaken 1 är monterad till vänster på motorn.

De olika växlarnas lägen framgår av bilden.

Neutral- eller tomgångsläget är mellan 1:ans och 2:ans växel.

6.24 Kickstart

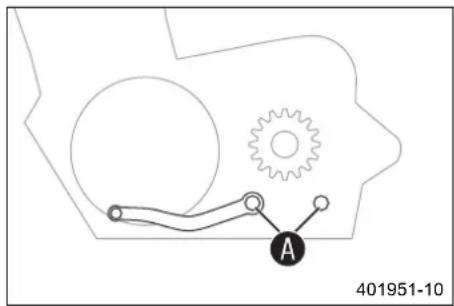

Pure mechanical linkage diagram without any text, numbers, or symbols

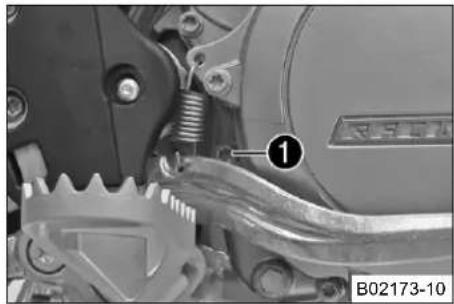

Kickstarten 1 sitter till höger på motorn. Överdelen är utfällbar.

6.25 Fotbromspedal

Fotbromspedalen ① sitter framför höger fotpinne.

Med fotbromspedalen manövreras bakbromsen.

6.26 Sidostöd

Sidostödet ① sitter på fordonets vänstra sida.

Motorcykeln parkeras på sidostödet.

Info

Under körning ska sidostöd ^1 vara uppfällt och säkrat med gummibandet ^2 .

6.27 Styrlås (Alla EXC-modeller)

Styrlåset 1 sitter till vänster på styrhuvudet.

Med styrlåset kan styret blockeras. Motorcykeln kan inte styras och därmed inte körä längre.

6.28 Låsa styrningen (Alla EXC-modeller)

Observera

Risk för skador Det parkerade fordonet kan rulla bort eller ramla omkull.

- Parkera alltid fordonet på fast och slät mark.

Simple black padlock icon on white background (no text or symbols)

• Parkera fordonet.
• Vrid styret helt åt höger.
• Stick in nyckeln i styrlåset, vrid åt vänster, tryck in och vrid åt höger. Dra ut nyckeln.

√ Styret är nu blockerat.

Info

Lämna aldrig kvar nyckeln i styrlåset.

6.29 Låsa upp styrningen (Alla EXC-modeller)

- Stick in nyckeln i styrlåset, vrid åt vänster, dra ut och vrid åt höger. Dra ut nyck

√ Styret är nu inte längre blockerat.

Info

Lämna aldrig kvar nyckeln i styrlåset.

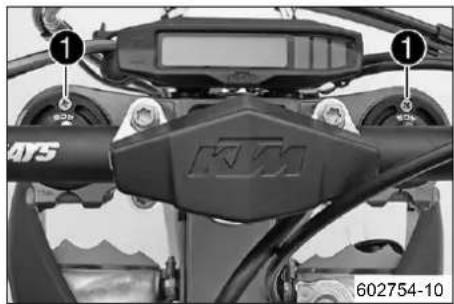

7.1 Översikt över hastighetsmätaren

• Med knappen styrs olika funktioner.
• Med knappen styrs olika funktioner.

Info

Vid leveransen är endast läget SPEED/H och SPEED/ODO aktiverat.

7.2 Aktivering och test

Aktivera hastighetsmätaren

Hastighetsmätaren aktiveras när en av knapparna trycks in eller när en impuls överförs från hjulvarvtalsgivaren.

Displaytest

För kontrollen av displayens funktioner tänds alla displaysegment under en kort tid.

WS (wheel size)

Siffran 2205 motsvarar framhjulets omkrets 21" med standarddäck.

Därefter återgår indikeringen till det senast valda läget.

7.3 Ställa in kilometer/engelsk mil

Info

När man byter enhet raderas inte värdet ODO utan det räknas om till den nya enheten.

Värdena TR1, TR2, A1, A2 och S1 raderas vid omställning.

Krav

Motorcykeln står.

• Tryck på knappen flera gånger tills H visas längst ned till höger på displayen.
• Tryck på knappen + 2–3 sekunder.
  √ Inställningsmenyn visas och de aktiva funktionerna kommer upp på displayen.
• Tryck flera gånger på knappen tills Km/h / Mph blinkar.

Km/h inställning

- Tryck på knappen +

Mph inställning

- Tryck på knappen

- Vänta 3–5 sekunder

√ Inställningarna sparas.

Info

Om inga knappar trycks in på 10–12 sekunder eller om det kommer en s nal från hjulvarvtalsgivaren sparas inställningarna automatiskt och inställningsmenyn stängs.

7.4 Ställa in hastighetsmätarfunktionerna

Info

Vid leveransen är endast läget SPEED/H och SPEED/ODO aktiverat.

Krav

Motorcykeln står.

• Tryck på knappen flera gånger tills H visas längst ned till höger på displayen.
• Tryck på knappen flera gånger tills H visas längst ned till höger på displayen.
• Tryck på knappen + 2–3 sekunder.

√ Inställningsmenyn visas och de aktiva funktionerna kommer upp på displayen.

Info

Om ingen knapp trycks in på 10–12 sekunder sparas inställningarna automatiskt.

Om inga knappar trycks in på 20 sekunder eller om det kommer en signa från hjulvarvtalsgivaren sparas inställningarna automatiskt och inställningsmenyn stängs.

- Tryck på knappen flera gånger tills den önskade funktionen blinkar.

√ Vald funktion blinkar.

Aktivera funktion

- Tryck på knappen +

√ Symbolen är kvar på displayen och nästa funktion visas på displayen.

Avaktivera funktion

- Tryck på knappen

√ Symbolen försvinner från displayen och nästa funktion visas på displayen.

7.5 Ställa in klockan

Krav

Motorcykeln står.

- Tryck på knappen flera gånger tills CLK visas längst ned till höger på displayen.

- Tryck på knappen + 2–3 sekunder.

√ Timmarna blinkar.

- Ställ in timmar med knappen eller knappen.

- Vänta 3–5 sekunder

√ Nästa segment blinkar och kan ställas in.

- Tryck på knappen+och knappen för att ställa in följande segment på samma sätt som timmarna.

Info

Sekunderna kan endast ställas på noll.

Om inga knappar trycks in på 15–20 sekunder eller om det kommer en s nal från hjulvarvtalsgivaren sparas inställningarna automatiskt och inställningsmenyn stängs.

7.6 Läsa av varvtiden

Info

Denna funktion kan endast användas när varvtiden har stoppats.

Krav

Motorcykeln står.

7 HASTIGHETSMÄTARE

- Tryck på knappen flera gånger tills LAP visas längst ned till höger på displayen.

- Tryck en gång på knappen.

√ Till vänster på displayen visas LAP 1.

- Varv 1–10 kan hämtas med knappen.

- Håll knappen intryckt i 3–5 sekunder för att radera varvtiderna.

- Tryck en gång på knappen.

√ Nästa visningsläge

Info

Kom det kommer en signal från hjulvarvtalsgivaren återgår vänstra delen av displayen till läget SPEED.

7.7 Visningsläget SPEED (Hastighet)

- Tryck på knappen flera gånger tills SPEED visas till vänster på displayen.

I visningsläget SPEED visas den aktuella hastigheten.

Den aktuella hastigheten kan visas Km/h eller i Mph.

Ställ in beroende på det aktuella landet.

Kom det kommer en signal från framhjulet återgår vänstra delen av displayen till läget SPEED och den aktuella hastigheten visas.

7.8 Visningsläge SPEED/H (drifttimmar)

Krav

- Motorcykeln står.

- Tryck på knappen + flera gånger tills H visas längst ned till höger på displayen. I visningsläge H visas hur många timmar motorn har körts.

Drifttidsmätaren sparar den totala körtiden.

Tack vare drifttidsräknaren vet du när service måste genomföras.

Om hastighetsmätaren står i visningsläget H, vid start hoppar den automatiskt till visningsläget ODO.

Visningsläget H kan inte visas under körning.

Tryck på knappen+ i 2–3 sekunder.	Displayen visar hastighetsmätarens inställningsmeny.
Tryck en gång på knappen +	Nästa visningsläge
Tryck på knappen- i 2–3 sekunder.	Ingen funktion
Tryck en gång på knappen -	Ingen funktion

7.9 Inställningsmeny (setup)

Krav

• Motorcykeln står.
• Tryck på knappen flera gånger tills H visas längst ned till höger på displayen.
• Tryck på knappen + 2–3 sekunder.

Inställningsmenyn visar de aktiverade funktionerna.

Tryck på flera gånger tills du kommer till önskad.

Om ingen knapp trycks in på 20 sekunder sparas inställningarna automatiskt.

Tryck en gång på knappen ±	Aktiverar den blinkande funktionen och hoppar till nästa funktion
Tryck på knappen + i 2–3 sekunder.	Ingen funktion
Tryck en gång på knappen —	Avaktiverar den blinkande funktionen och hoppar till nästa funktion
Tryck på knappen — i 2–3 sekunder.	Ingen funktion
Vänta 3–5 sekunder	Hoppar till nästa funktion utan att ändra något
Vänta 10–12 sekunder	Inställningsmenyn startar, sparar inställningarna och hoppar till H eller ODO.

7.10 Inställning av måttenhet

Krav

• Motorcykeln står.
• Tryck på knappen flera gånger tills H visas längst ned till höger på displayen.
• Tryck på knappen + 2–3 sekunder.
• Tryck flera gånger på knappen tills Km/h / Mph blinkar.
  I läget Måttenhet kan man byta måttenhet.

Info

Om ingen knapp trycks in på 5 sekunder sparas inställningarna automatiskt.

Tryck en gång på knappen ‡	Gå till funktionen, aktiverar visning i Km/h
Tryck på knappen ‡i 2–3 sekunder.	Ingen funktion
Tryck en gång på knappen ‡	Aktiverar visning i Mph
Tryck på knappen ‡i 2–3 sekunder.	Ingen funktion
Vänta 3–5 sekunder	Hoppar till nästa funktion, hoppar tillbaka till inställningsme
Vänta 10–12 sekunder	Sparar och stänger inställningsmenyn

7.11 Visningsläge SPEED/CLK (tid)

• Tryck på knappen flera gånger tills CLK visas längst ned till höger på displayen.
  I visningsläget CLK visas vad klockan är.

Tryck på knappen +i 2–3 sekunder.	Displayen visar klockans inställningsmeny.
Tryck en gång på knappen +	Nästa visningsläge
Tryck på knappen -i 2–3 sekunder.	Ingen funktion
Tryck en gång på knappen -	Ingen funktion

7.12 Ställa in klockan

Krav

• Motorcykeln står.
• Tryck på knappen flera gånger tills CLK visas längst ned till höger på displayen.
• Tryck på knappen + 2–3 sekunder.

Tryck på knappen +i 2–3 sekunder.	Ökar värdet
Tryck en gång på knappen +	Ökar värdet
Tryck på knappen — i 2–3 sekunder.	Miskar värdet
Tryck en gång på knappen —	Miskar värdet
Vänta 3–5 sekunder	Hoppar till nästa värde
Vänta 10–12 sekunder	Lämna menyn SETUP

7.13 Visningsläge SPEED/LAP (varvtid)

- Tryck på knappen flera gånger tills LAP visas längst ned till höger på displayen. I visningsläget LAP kan upp till 10 varvtider mätas med stoppuret.

Varv 10 måste stoppas med knappen.

Tryck på knappen + i 2–3 sekunder.	Stoppuret och varvtiden återställs.
Tryck en gång på knappen +	Nästa visningsläge
Tryck på knappen = i 2–3 sekunder.	Stannar klockan.
Tryck en gång på knappen =	Startar klockan eller stoppar den pågående varvtiden, spa den och stoppuret startar nästa varv.

7.14 Läsa av varvtiden

- Motorcykeln står. - Tryck på knappen flera gånger tills LAP visas längst ned till höger på displayen. - Tryck en gång på knappen.

Tryck på knappen i 2–3 sekunder.	Stoppuret och varvtiden återställs.
Tryck en gång på knappen	Välj varv 1–10
Tryck på knappen i 2–3 sekunder.	Ingen funktion
Tryck en gång på knappen	Läs av nästa varvtid.

7.15 Visningsläge SPEED/ODO (Vägmätare)

- Tryck på knappen flera gånger tills ODO visas längst ned till höger på displayen. I visningsläget ODO visas den totala körsträckan.

Tryck på knappen ± i 2–3 sekunder.	Ingen funktion
Tryck en gång på knappen ±	Nästa visningsläge
Tryck på knappen i 2–3 sekunder.	Ingen funktion
Tryck en gång på knappen	Ingen funktion

7.16 Visningsläge SPEED/TR1 (Tripmaster 1)

- Tryck på knappen flera gånger tills TR1 visas längst upp till höger på displayen. TR1 (Tripmaster 1) går alltid och mätaren går till 999,9. Den kan användas för att mäta körsträckor på utflykter eller hur långt man kör mell två tankningar. TR1 är kopplad till A1 (Snitthastighet 1) och S1 (Stoppur 1).

Info

Om 999,9 överskrids återställs värdena TR1, A1 och S1 automatiskt till 0,0.

Tryck på knappen+ i 2–3 sekunder.	Mätarna för TR1, A1 och S1 ställs på 0,0.
Tryck en gång på knappen +	Nästa visningsläge
Tryck på knappen− i 2–3 sekunder.	Ingen funktion
Tryck en gång på knappen −	Ingen funktion

7.17 Visningsläge SPEED/TR2 (Tripmaster 2)

- Tryck på knappen flera gånger tills TR2 visas längst upp till höger på displayen. TR2 (Tripmaster 2) går alltid och mätaren går till 999,9.

Tryck på knappen+ i 2–3 sekunder.	Tar bort värdena TR2 och A2.
Tryck en gång på knappen +	Nästa visningsläge
Tryck på knappen- i 2–3 sekunder.	Miskar värdet TR2.
Tryck en gång på knappen -	Miskar värdet TR2.

7.18 Ställa in TR2 (Tripmaster 2)

Krav

• Motorcykeln står.
• Tryck på knappen flera gånger tills TR2 visas längst upp till höger på displayen.
• Tryck på knappen-i 2–3 sekunder tills TR2 blinkar.
  Det visade värdet kan ställas in manuellt med knapp och knapp. Denna funktion är extra praktisk vid körning enligt roadbook.

Info

TR2-värdet kan även korrigeras manuellt med knapp och knapp under körning.

När 999,9 överskrids nollställs (0,0) värdet TR2 automatiskt.

Tryck på knappen + i 2–3 sekunder.	Ökar värdet TR2.
Tryck en gång på knappen +	Ökar värdet TR2.
Tryck på knappen – i 2–3 sekunder.	Miskar värdet TR2.
Tryck en gång på knappen –	Miskar värdet TR2.
Vänta 10–12 sekunder	Sparar och stänger inställningsmenyn

7.19 Visningsläge SPEED/A1 (Snitthastighet 1)

- Tryck på knappen flera gånger tills A1 visas längst upp till höger på displayen.

A1 (Snitthastighet 1) visar snitthastigheten beräknat utifrån värdena på TR1 (Tripmaster 1) och S1 (Stoppur 1).

Beräkningen av detta värde aktiveras med den första signalen från varvtalsgivaren och slutar 3 sekunder efter den sista signalen.

Tryck på knappen+ i 2–3 sekunder.	Mätarna för TR1, A1 och S1 ställs på 0,0.
Tryck en gång på knappen +	Nästa visningsläge
Tryck på knappen- i 2–3 sekunder.	Ingen funktion
Tryck en gång på knappen -	Ingen funktion

7.20 Visningsläge SPEED/A2 (Snitthastighet 2)

- Tryck på knappen flera gånger tills A2 visas längst upp till höger på displayen.

A2 (genomsnittshastighet 2) anger genomsnittshastigheten beräknad med hjälp av den aktuella hastigheten när stoppuret S2 (stoppur 2) går.

Info

Det indikerade värdet kan avvika från den faktiska genomsnittshastigheten om S2 inte stoppats efter körningen.

Tryck en gång på knappen ‡	Nästa visningsläge
Tryck på knappen ‡ i 2-3 sekunder.	Ingen funktion
Tryck på knappen — i 2-3 sekunder.	Ingen funktion
Tryck en gång på knappen —	Ingen funktion

7.21 Visningsläge SPEED/S1 (Stoppur 1)

- Tryck på knappen flera gånger tills S1 visas längst upp till höger på displayen.

S1 (Stoppur 1) visar körtiden utifrån TR1 och fortsätter att gå när det kommer en signal från varvtalsgivaren.

Beräkningen av detta värde startar med den första signalen från varvtalsgivaren och slutar 3 sekunder efter den sista signalen.

Tryck på knappen ± i 2–3 sekunder.	Mätarna för TR1, A1 och S1 ställs på 0,0.
Tryck en gång på knappen ±	Nästa visningsläge
Tryck på knappen i 2–3 sekunder.	Ingen funktion
Tryck en gång på knappen	Ingen funktion

7.22 Visningsläge SPEED/S2 (Stoppur 2)

- Tryck på knappen flera gånger tills S2 visas längst upp till höger på displayen.

S2 (Stoppur 2) är ett manuellt stoppur.

Om S2 går i bakgrunden blinkar S2 på hastighetsmätarens display.

Tryck på knappen + i 2–3 sekunder.	Mätarna för S2 och A2 ställs på 0,0.
Tryck en gång på knappen +	Nästa visningsläge
Tryck på knappen – i 2–3 sekunder.	Ingen funktion
Tryck en gång på knappen –	Startar eller stoppar S2.

Display Tryck på knappen i-2-3 sekunder.	Tryck en gång på knappen	Tryck på knappen i-2-3 sekunder.	Tryck en gång på knappen	Vänta 3-5 sekunder	Vänta 10-12 sekunder
Visningsläge SPEED/H (drifttimmar)	Displayen visar hastighetsmätarens inställningsmeny.	Nästa visningsläge	Ingen funktion	Ingen funktion
Inställningsmeny (setup)	Ingen funktion	Aktiverar den blinkande funktionen och hoppar till nästa funktion	Ingen funktion	Avaktiverar den blinkande funktionen och hoppar till nästa funktion	Hoppar till nästa funktion utan att ändra något
Inställning av måttenhet	Ingen funktion	Gå till funktionen, aktiverar visning i Km/h	Ingen funktion	Aktiverar visning i Mph	Hoppar till nästa funktion, hoppar tillbaka till inställningsmenyn
Visningsläge SPEED/CLK (tid)	Displayen visarklockans inställningsmeny.	Nästa visningsläge	Ingen funktion	Ingen funktion
Ställa in klockan	Ökar värdet	Ökar värdet	Miskar värdet	Miskar värdet	Hoppar till nästa värde
Visningsläge SPEED/LAP (varvtid)	Stoppuret och varvtiden återställs.	Nästa visningsläge	Stannar klockan.	Startar klockan eller stoppar den pågående varvtiden, spara den och stoppuret startar nästa varv.
Läsa av varvtiden	Stoppuret och varvtiden återställs.	Välj varv 1-10	Ingen funktion	Läs av nästa varvtid.
Visningsläge SPEED/ODO (Vägmätare)	Ingen funktion	Nästa visningsläge	Ingen funktion	Ingen funktion
Visningsläge SPEED/TR1 (Tripmaster 1)	Mätarna för TR1, A1 och S1 ställs på 0,0.	Nästa visningsläge	Ingen funktion	Ingen funktion
Visningsläge SPEED/TR2 (Tripmaster 2)	Tar bort värdena TR2 och A2.	Nästa visningsläge	Miskar värdet TR2.	Miskar värdet TR2.
Ställa in TR2 (Tripmaster 2)	Ökar värdet TR2.	Ökar värdet TR2.	Miskar värdet TR2.	Miskar värdet TR2.
Visningsläge SPEED/A1 (Snitthastighet 1)	Mätarna för TR1, A1 och S1 ställs på 0,0.	Nästa visningsläge	Ingen funktion	Ingen funktion
Visningsläge SPEED/A2 (Snitthastighet 2)	Ingen funktion	Nästa visningsläge	Ingen funktion	Ingen funktion
Visningsläge SPEED/S1 (Stoppur 1)	Mätarna för TR1, A1 och S1 ställs på 0,0.	Nästa visningsläge	Ingen funktion	Ingen funktion
Visningsläge SPEED/S2 (Stoppur 2)	Mätarna för S2 och A2 ställs på 0,0.	Nästa visningsläge	Ingen funktion	Startar eller stoppar S2.

7.24 Översikt över villkor och aktiverbarhet

Display Motorcykeln står. Meny aktiverbar
Visningsläge SPEED/H (drifttimmar) •
Inställningsmeny (setup)	•
Inställning av måttenhet	•
Ställa in klockan	•
Visningsläge SPEED/LAP (varvtid)		•
Läsa av varvtiden	•
Visningsläge SPEED/TR1 (Tripmaster 1)		•
Visningsläge SPEED/TR2 (Tripmaster 2)		•
Ställa in TR2 (Tripmaster 2)	•
Visningsläge SPEED/A1 (Snitthastighet 1)		•
Visningsläge SPEED/A2 (Snitthastighet 2)		•
Visningsläge SPEED/S1 (Stoppur 1)		•
Visningsläge SPEED/S2 (Stoppur 2)		•

8.1 Anvisningar för det första idrifttagandet

Fara

Risk för olyckor Risk på grund av nedsatt körförmåga.

- Ta inte fordonet i bruk om du har druckit alkohol, intagit läkemedel eller droger och därmed utgör en trafikfara eller inte är fysiskt eller psykiskt i ständ att framföra fordonet.

Varning

Risk för kroppsskador Att köra utan eller med bristfällig skyddsutrustning innebär en ökad säkerhetsrisk.

- Kör inte utan skyddsutrustning (hjälm, kängor, handskar, byxor och jacka med skydd). Se till att skyddsutrustningen alltid är i felfritt skick och uppfyller kraven i gällande bestämmelser.

Varning

Risk för omkullkörning Nedsättning av köregenskaperna p g a olika mönster på fram- och bakhjulets däck.

- Framhjul och bakhjul ska alltid ha däck med likartat mönster. Om däck med olika mönster används kan fordonet bli att kontrollera.

Varning

Risk för olyckor Farligt körsätt p g a bristfällig anpassning till den aktuella situationen.

- Kör inte snabbare än vad som är lämpligt med avseende på körbanan och ditt eget kunnande.

Varning

Risk för olyckor Risk för olyckor när en passagerare tas med.

- Fordonet är inte avsett för att ta med passagerare. Ta aldrig med passagerare.

Varning

Risk för olyckor Bortfall av bromsverkan.

- Om fotbromspedalen inte släpps nöts bromsbeläggen ner permanent. Bakhjulsbromsen kan sluta fungera helt genom överhettning. Ta bort foten från fotbromspedalen när du inte vill bromsa fordonet.

Varning

Risk för olyckor Osäker körning.

- Överskrid aldrig fordonets maximala tillåtna totalvikt eller axellaster.

Varning

Risk för stöld Användning genom obehöriga personer

- Låt aldrig fordonet stå utan uppsikt när motorn går. Säkra fordonet mot stöld.

Info

Tänk på att andra människor kan störas av överdrivet buller när du använder din motorcykel.

- Kontrollera att en auktoriserad KTM-verkstad har utfört de inspektionsarbeten som måste göras vid leveransen.

√ Leveransdokumentet och servicehäftet överlämnas till dig tillsammans med fordonet.

• Läs hela bruksanvisningen innan du gör din första åktur med motorcykeln.
• Lär känna manöveranordningarna.
• Ställ in kopplingshandtagets utgångsläge. (s 73)

(Alla EXC-modeller)

- Ställ in bromshandtagets spel. (s 76)

(alla XC-W-modeller)

- Ställ in bromshandtagets utgångsläge. (s 76)

• Ställ in fotbromspedalens utgångsläge. (s 80)
• Ställ in växelspakens utgångsläge. (s 104)
• Testa att manövrera motorcykeln på en avskild plats innan du gör en längre åktur.

Info

I terrängen är det bäst att vara tillsammans med en annan person på ett eget fordon så att man kan hjälpa varar

- Försök även att köra så långsamt som möjligt och att åka stående för att få bättre känsla för motorcykeln.

• Kör inte i terräng som kräver mer kunskap och erfarenhet än den du själv har.
• Håll fast i styret med båda händerna när du kör och låt fötterna vila på fotpinnarna.
• Om packning ska tas med: se till att fästa den så nära fordonets mitt som möjligt och att fördela packningens vikt jämnt mellan framhjulet och bakhjulet.

Info

Motorcyklar är känsliga för förändringar av viktfördelningen.

- Den tillåtna maximala totalvikten och de tillåtna maximala axellasterna får inte överskridas.

Specifikation

Maximal tillåten totalvikt 335 kg
Maximal tillåten axellast fram 145 kg
Maximal tillåten axellast bak 190 kg

- Kontrollera ekrarnas spänning. (s 88)

Info

Ekerspänningen måste kontrolleras efter en halvtimmes körning.

- Kör in motorn. (s 31)

8.2 Köra in motorn

- Under inkörningstiden får den angivna motoreffekten inte överskridas.

Specifikation

Max motoreffekt
under de första 3 driftstimmarna < 70 %
under de första 5 driftstimmarna < 100 %

- Undvik att köra med fullt gaspådrag!

8.3 Förberedelser inför svåra körförhållanden

Info

Om fordonet används under svåra förhållanden, t ex i sand, på våta och leriga sträckor eller terräng, kan det leda till att vissa komponenter utsätts för ökat slitage. Detta gäller främst drivlinan, bromssystemet och fjädringen. Därför kan vissa komponenter behöva kontrolleras eller bytas ut tidigare än nästa föreskrivna servicetillfälle.

• Täta luftfilterboxen. (s 64)
• Rengör luftfiltret och luftfilterboxen. (s 63)

Info

Kontrollera luftfiltret ca var 30:e minut.

• Sätt fast gummihandtagen med extra säkerhetsåtgård. ( s 73)
• Kontrollera att elektriska kontakter sitter ordentligt och inte är fuktiga och korroderade.

» Om de är fuktiga, korroderade eller skadade:

- Gör rent och torka kontakterna, byt ut dem vid behov.

Svåra körförhållanden är:

• Körning i torr sand. (s 32)
• Körning i våt sand. (s 32)
• Körning på vätt underlag och i lerig terräng. ( s 33)
• Körning vid höga temperaturer och långsam körning. ( s 33)
• Körning vid låg temperatur eller snö. ( s 34)

8.4 Förberedelser inför körning i torr sand

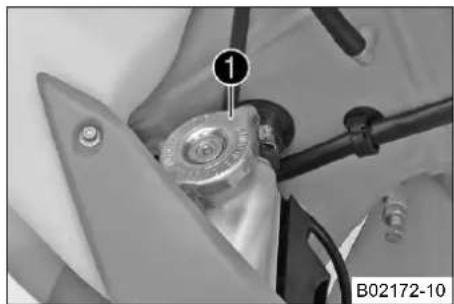

- Kontrollera kylarlocket.

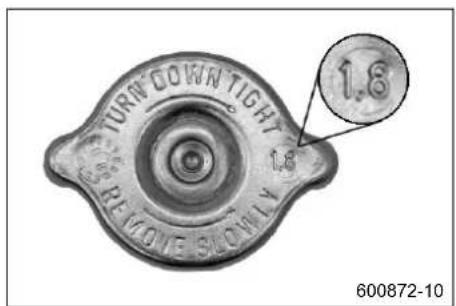

Värde på kylarlocket 1,8 bar

» Om det visade värdet inte motsvarar börvärdet:

Varning

Risk för skållskador När motorcykeln körs blir kylvätskan mycket varm och dessutom trycksatt.

- Öppna inte kylare, kylslangar eller andra komponenter i kyl- systemet när motorn är driftsvarm. Vänta tills motorn och kyl- systemet har svalnat. Om skållskador uppstår ska de drabbade ställena spolas med ljummet vatten.

- Byt ut kylarlocket.

- Montera dammskyddet för luftfiltret.

Dammskydd för luftfilter (59006019000)

Info

Läs igenom montageinstruktionen för KTM PowerParts.

- Montera sandskyddet för luftfiltret.

Sandskydd för luftfilter (59006022000)

Info

Läs igenom montageinstruktionen för KTM PowerParts.

- Anpassa förgasarens munstycken och inställning.

Info

Rekommendationer för förgasaranpassningen finns hos varje auktoriserad KTM-verkstad.

- Rengör kedjan.

Kedjerengöringsmedel (s 148)

• Rengör kylarens lameller.
• Rikta försiktigt böjda kylarlameller.
• Vid regelbunden körning i sand - byt kolv var 10:e drifttimme.

8.5 Förberedelser inför körning i våt sand

- Kontrollera kylarlocket.

Värde på kylarlocket 1,8 bar

» Om det visade värdet inte motsvarar börvärdet:

Varning

Risk för skållskador När motorcykeln körs blir kylvätskan mycket varm och dessutom trycksatt.

- Öppna inte kylare, kylslangar eller andra komponenter i kyl-systemet när motorn är driftsvarm. Vänta tills motorn och kyl-systemet har svalnat. Om skållskador uppstår ska de drabbade ställena spolas med ljummet vatten.

- Montera vattenskyddet för luftfiltret.

Vattenskydd för luftfilter (59006021000)

Info

Läs igenom montageinstruktionen för KTM PowerParts.

- Anpassa förgasarens munstycken och inställning.

Info

Rekommendationer för förgasaranpassningen finns hos varje auktoriserad KTM-verkstad.

- Rengör kylarens lameller.

- Rikta försiktigt böjda kylarlameller.

- Vid regelbunden körning i sand - byt kolv var 10:e drifttimme.

8.6 Förberedelser inför körning på vått underlag och i lerig terräng

- Montera vattenskyddet för luftfiltret.

Vattenskydd för luftfilter (59006021000)

Info

Läs igenom montageinstruktionen för KTM PowerParts.

- Anpassa förgasarens munstycken och inställning.

Info

Rekommendationer för förgasaranpassningen finns hos varje auktoriserad KTM-verkstad.

- Rengör motorcykeln. (s 110)

- Rikta försiktigt böjda kylarlameller.

8.7 Förberedelser inför körning vid höga temperaturer och långsam körning

- Kontrollera kylarlocket.

Värde på kylarlocket 1,8 bar

» Om det visade värdet inte motsvarar börvärdet:

Varning

Risk för skållskador När motorcykeln körs blir kylvätskan mycket varm och dessutom trycksatt.

- Öppna inte kylare, kylslangar eller andra komponenter i kyl- systemet när motorn är driftsvarm. Vänta tills motorn och kyl- systemet har svalnat. Om skållskador uppstår ska de drabbade ställena spolas med ljummet vatten.

- Anpassa sekundärutväxlingen till sträckan.

Info

Motoroljan blir snabbt varm om man måste dra i kopplingen för ofta p g för lång sekundärutväxling.

- Rengör kedjan.

Kedjerengöringsmedel (s 148)

• Rengör kylarens lameller.
• Rikta försiktigt böjda kylarlameller.
• Kontrollera kylvätskenivän. (s 98)

8.8 Förberedelser inför körning vid låg temperatur eller snö

- Montera vattenskyddet för luftfiltret.

Vattenskydd för luftfilter (59006021000)

Info

Läs igenom montageinstruktionen för KTM PowerParts.

- Anpassa förgasarens munstycken och inställning.

Info

Rekommendationer för förgasaranpassningen finns hos varje auktoriserad KTM-verkstad.

9.1 Kontroll- och skötselarbeten inför varje idrifttagande

Info

Kontrollera alltid fordonet samt dess driftsäkerhet innan du påbörjar en körning.

Fordonet måste vara i tekniskt felfritt skick när det används.

• Kontrollera oljenivån i växellådan. (s 106)
• Kontrollera elsystemet.
• Kontrollera bromsvätskenivån i frambromsen. (s 77)
• Kontrollera bromsvätskenivån i bakbromsen. (s 81)
• Kontrollera frambromsens bromsbelägg. (s 78)
• Kontrollera bakbromsens bromsbelägg. (s 82)
• Kontrollera att bromsanläggningen fungerar korrekt.
• Kontrollera kylvätskenivån. (s 98)
• Kontrollera kedjans nedsmutsning. (s 67)
• Kontrollera kedja, bakdrev, framdrev och kedjestyrning. (s 69)
• Kontrollera kedjespänningen. (s 68)
• Kontrollera däckens skick. (s 87)
• Kontrollera lufttrycket i däcken. (s 88)
• Kontrollera ekrarnas spänning. (s 88)
• Rengör gaffelbenens dammtätningar. (s 50)
• Avlufta gaffelbenen. (s 50)
• Kontrollera luftfiltret.
• Kontrollera att alla manöveranordningar är korrekt inställda och går lätt.
• Kontrollera med jämna mellanrum att alla skruvar, muttrar och slangklämmor är fast åtdragna.
• Kontrollera bränslenivån.

9.2 Starta motorcykeln

Fara

Risk för förgiftning Avgaser är giftiga och kan leda till medvetslöshet och dödsfall.

- När motorn går krävs en tillräckligt kraftig ventilation. Motorn får inte startas eller köras i slutna utrymmen utan lämplig utsugning.

Observera

Motorskada Höga varvtal vid kall motor minskar motorns livslängd.

- Varmkör alltid motorn med låga varvtal.

Info

Om motorcykeln är svårstartad kan det bero på att det finns gammalt bränsle i flottörkammaren. De lättantändliga delarna av bränslet avdunstar om motorcykeln inte används på länge.

När flottörkammaren fylls med nytt, antändligt bränsle startar motorn direkt.

Om motorcykeln står still i mer än en vecka

- Töm förgasarens flottörkammare. (s 103)

- Vrid vredet ^1 på bränslekranen till läget ON. (Bild 602702-10 s 17)

√ Bränslet kan rinna från bränsletanken till förgasaren.

- Ta ner motorcykeln från stödet.

- Lägg i växellådans friläge.

(EXC AU)

- Tryck nödavstängningsknappen till läget.

Motorn är kall

- Dra ut chokeknappen tills det tar stopp.

(alla 200/250/300 modeller)

- Tryck på elstartknappen eller trampa ned kickstarten helt.

Info Inget gaspådrag.

(alla 125 modeller)

- Trampa ned kickstarten helt med kraft.

Info Inget gaspådrag.

9.3 Börja köra

Info

Tänd ljuset innan du startar körningen om fordonet har ett belysningssystem. Med ljuset tänt kan andra vägtrafikanter se dig bättre.

Under körning ska sidostödet vara uppfällt och säkrat med gummibandet.

- Dra i kopplingshandtaget, lägg i ettans växel, släpp kopplingshandtaget långsamt och gasa samtidigt försiktigt.

9.4 Växla, köra

Varning

Risk för olyckor Nedväxling vid högt motorvarvtal kan leda till att bakhjulet blockeras.

- Växla inte ner till en lägre växel vid högt motorvarvtal. Motorn går upp för högt i varv och bakhjulet kan blockeras.

Info

Om ovanliga ljud hörs vid körning måste du omedelbart stanna. Stäng av motorn och kontakta en auktoriserad KTM-ve 1:ans växel är start- och bergväxeln.

• När situationen (uppförsbacke, körsituation etc) tillåter det kan du lägga in högre växlar. Lätta på gashandtaget, dra samtidigt i kopplingshandtaget, lägg i nästa växel, släpp kopplingshandtaget och gasa.
• Om chokefunktionen är aktiverad ska denna stängas av när motorn har blivit varm.
• När högsta möjliga hastighet har uppnåtts genom fullt gaspådrag, ska gashandtaget släppas något för 34 gaspådrag. Hastigheten sjunker knappast, medan bränsleförbrukningen minskar avsevärt.
• Kör inte med mer gas än vad motorn kan utnyttja. Plötsligt gaspådrag i handtaget ökar bränsleförbrukningen.
• För nedväxling måste du bromsa motorcykeln och lätta på gashandtaget.
• Dra i kopplingshandtaget och lägg i nästa lägre växel. Släpp kopplingshandtaget långsamt och gasa eller upprepa växlingen.
• Stäng av motorn i stället för att låta den gå på tomgång eller stå stilla längre tid.

Specifikation

≥ 2 min

- Undvik upprepad eller lång slirning av kopplingen. Motoroljan och därmed även motorn och kylsystemet blir heta.

- Kör hellre med lågt varvtal istället för högt varvtal och slirande koppling.

9.5 Inbromsning

Varning

Risk för olyckor För stark inbromsning låser hjulen.

- Anpassa bromsningen till körsituationen och vägförhållandena.

Varning

Risk för olyckor Minskad bromsverkan p g a otydlig tryckpunkt för fram- eller bakbromsen.

- Kontrollera bromssystemet, fortsätt inte att köra. (Din auktoriserade KTM-verkstad hjälper gärna till.)

Varning

Risk för olyckor Minskad bromsverkan p g a väta eller smuts i bromssystemet.

- Bromsa försiktigt tills det våta eller smutsiga bromssystemet är torrt och rent.

• På sandigt, vått eller halt underlag bör framför allt bakbromsen användas.
• Bromsningen bör alltid ha avslutats innan en kurva påbörjas. Lägg i en lägre växel som är anpassad till hastigheten.

9.6 Stanna, parkera

Varning

Risk för stöld Användning genom obehöriga personer

- Låt aldrig fordonet stå utan uppsikt när motorn går. Säkra fordonet mot stöld.

Varning

Risk för brännskador Vissa fordonsdelar blir mycket varma när fordonet är i drift.

- Undvik beröring med heta komponenter som avgassystem, kylare, motor, stötdämpare och bromssystem. Vänta tills ko ponenterna har svalnat innan du börjar med underhållsarbeten.

Observera

Risk för skador Det parkerade fordonet kan rulla bort eller ramla omkull.

- Parkera alltid fordonet på fast och slät mark.

Observera

Brandrisk Vissa fordonsdelar blir mycket varma när fordonet är i drift.

- Parkera inte fordonet i närheten av lätt brännbart eller lättantändligt material. Lägg inte några föremål över det driftsvarma fordonet. Vänta alltid tills fordonet har svalnat.

Observera

Materialskador Komponenter skadas och förstörs på grund av för hög belastning.

– Sidostödet är endast gjort för motorcykelns vikt. Sätt dig inte på motorcykeln när den står på sidostödet. Sidostödet eller ramen kan skadas och motorcykeln kan välta.
- Bromsa ner motorcykeln.
- Lägg i växellådans friläge.

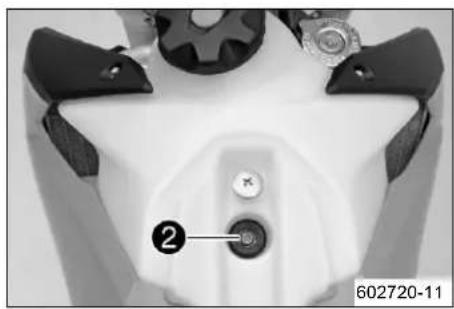

(EXC EU/AU, 300 EXC BR)

- Tryck på kortslutningsknappennär motorn går på tomgångsvarvtal tills motorn står stilla.

(alla XC-W-modeller)

- Tryck på kortslutningsknappennär motorn går på tomgångsvarvtal tills motorn står stilla.

• Vrid vredet ^1 på bränslekranen till läget OFF.
• Parkera motorcykeln på fast mark.

9.7 Transport

Observera

Risk för skador Det parkerade fordonet kan rulla bort eller ramla omkull.

- Parkera alltid fordonet på fast och slät mark.

Observera

Brandrisk Vissa fordonsdelar blir mycket varma när fordonet är i drift.

- Parkera inte fordonet i närheten av lätt brännbart eller lättantändligt material. Lägg inte några föremål över det driftsvarma fordonet. Vänta alltid tills fordonet har svalnat.

• Stäng av motorn.
• Fixera motorcykeln med spännband eller andra lämpliga fästanordningar så att den inte kan ramla omkull eller rulla bort.

9.8 Fylla på bränsle

Fara

Brandrisk Bränslet är lättantändligt.

• Fyll inte på bränsle i närheten av öppen eld eller brinnande cigaretter. Stäng alltid av motorn när du ska fylla på bränsle. Se till att inget bränsle spills på heta fordonsdelar. Torka genast bort utspillt bränsle.
• Bränslet i bränsletanken expanderar vid uppvärmning och kan tränga ut om tanken är för full. Observera uppgifterna tankning.

Varning

Risk för förgiftning Bränsle är giftigt och hälsovådligt.

- Se till att bränslet inte kommer i kontakt med hud, ögon eller kläder. Andas inte in besinångor. Vid ögonkontakt ska ögo- nen spolas med vatten omedelbart. Uppsök läkare. Tvätta genast av kontaminerade hudområden med tvål och vatter Om man har svalt bränsle måste man genast uppsöka läkare. Byt kläder som är kontaminerade med bränslet.

Varning

Risk för miljöskador Icke fackmässig hantering av bränsle innebär risk för miljöskador.

- Bränslet får inte hamna i grundvattnet, marken eller avloppssystemet.

• Stäng av motorn.
• Öppna tanklocket. (s 16)
• Fyll bränsletanken maximalt upp till nAkt Specifikation

Mätt A		35 mm
Volym bränsletank, totalt ca (EXC EU, EXC SIX DAYS, 300 EXC BR)	9,5 I Blyfri bensin	(95 oktan) blandad med tvåtaktsolja (1:60) ↗ s 146)
Volym bränsletank, totalt ca (EXC AU, XC-W, XC-W SIX DAYS)	10 I Blyfri bensin	(95 oktan) blandad med tvåtaktsolja (1:60) ↗ s 146)
Tvåtaktsmotorolja ↗ s 147)

- Stäng tanklocket. (s 17)

10.1 Serviceschema

	var 40:e driftimme/efter varje tävlingvar 20:e driftimme
Kontrollera att elsystemet fungerar korrekt. • •
Kontrollera och ladda batteriet. (Alla 200/250/300 EU/AU/US-modeller)	•	•
Kontrollera frambromsens bromsbelägg. (s 78) • •
Kontrollera bakbromsens bromsbelägg. (s 82) • •
Kontrollera bromsskivorna. (s 77) • •
Kontrollera att bromsledningarna är täta och oskadade. • •
Kontrollera bromsvätskenivån i bakbromsen. (s 81) • •
Kontrollera fotbromspedalens spel. (s 80)	•	•
Kontrollera ramen och baksvingen.	•	•
Kontrollera baksvingens lager.	•	•
Kontrollera styrspindeln upptill och nedtill på fjäderbenet.	•	•
Kontrollera däckens skick. (s 87)	•	•
Kontrollera lufttrycket i däcken. (s 88)	•	•
Kontrollera hjullagrets spel.	•	•
Kontrollera hjulnaven.	•	•
Kontrollera fälgarnas slag.	•	•
Kontrollera ekrarnas spänning. (s 88)	•	•
Kontrollera kedja, bakdrev, framdrev och kedjestyrning. (s 69)	•	•
Kontrollera kedjespänningen. (s 68)	•	•
Smörj alla rörliga delar (t ex sidostöd, handspak, kedja, ...) och kontrollera att de går lätt.	•	•
Kontrollera/åtgärda hydraulkopplingens vätskenivå. (s 73)	•	•
Kontrollera bromsvätskenivån i frambromsen. (s 77)	•	•
Kontrollera bromshandtagets spel. (s 76)	•	•
Kontrollera styrhuvudets lagerspel. (s 58)	•	•
Byt tändstift och tändstiftskabelsko.	•	•
Kontrollera inloppsmembranet.	•	•
Kontrollera att utblåsningskontrollen fungerar och går lätt.	•	•
Kontrollera kopplingen.	•	•
Byt växellådsolja. (s 106)	•	•
Kontrollera alla slangar (t ex bränsle-, kyl-, urluftning-, dräneringsslangar, ...) och hylsor avseende sprickor, täthet och korrekt dragning.	•	•
Kontrollera frostskyddet och kylvätskenivån. (s 97)	•	•
Kontrollera att kablarna inte är skadade eller veckade.	•	•
Kontrollera att vajrarna har dragits rakt och inte är skadade. Kontrollera även vajrarnas inställning.	•	•
Rengör luftfiltret och luftfilterboxen. (s 63)	•	•
Byt slutdämparens glasfibergarnstoppning. (s 65)	•	•
Kontrollera att skruvar och muttrar sitter fast ordentligt.	•	•
Kontrollera strålkastarinställningen. (s 95)	•	•
Kontrollera tomgången.	•	•
Slutkontroll: kontrollera att fordonet är driftsäkert och genomför en provkörning.	•	•
För in servicearbetet på KTM DEALER.NET och i servicehäftet.	•	•

• återkommande intervall

10.2 Sevicearbeten (som extra uppdrag)

	varje år
	var 80:e drifttimme/var 40:e drifttimme vid sportkörning
	var 40:e drifttimme
	en gång efter 10 drifttimmar
Byt frambromsens bromsvätska.		•
Byt bakbromsens bromsvätska.		•
Byt vätska i hydraulkopplingen. ( s 74)		•
Smörj styrhuvudets lager. ( s 59)		•
Kontrollera/ställ in förgasarens komponenter.		•
Utför service på gafflarna. (SIX DAYS)	○ • •
Genomför gaffelservice. (EXC, XC-W)	○ • •
Genomför fjäderbenservice.		•
Kontrollera startmotorns drivenhet. (alla 200/250/300 modeller)		•
Byt kolv och kontrollera cylindern. (alla 125 modeller)		•
Byt kolv och kontrollera cylindern. (alla 200/250/300 modeller)		•
Byt vevstake, vevstakslager och vevtapp.		•
Kontrollera växellådan och transmissionen.		•
Byt alla motorlager.		•

• engångsintervall
• återkommande intervall

11.1 Kontrollera chassits grundinställning med aktuell förarvikt

Info

Börja grundinställningen med att ställa in fjäderbenet och ställ därefter in gaffeln.

- För att uppnå optimala köregenskaper samt för att undvika skador på gaffel, fjäderben, baksving och ram måste fjädringskomponenterna anpassas till förarens vikt. - Vid leverans är KTMs offroad-motorcyklar inställda på standardförarvikt (med komplett skyddsutrustning).

Specifikation

Standard förarvikt 75... 85 kg

- Om föraren väger mer eller mindre än standardvikten måste fjäderkomponenternas grundinställning anpassas.

- Mindre avvikelser i vikten kan kompenseras genom ändring av fjäderns förspänning. Vid större avvikelser ska lämpliga fjädrar monteras.

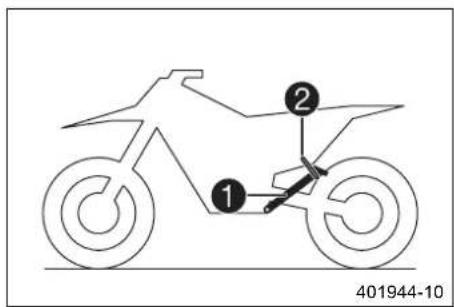

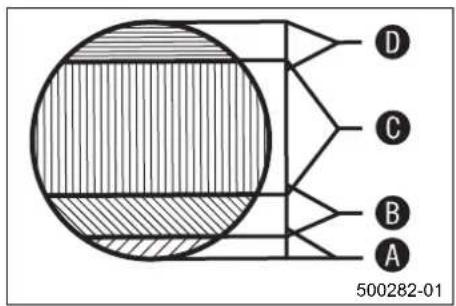

11.2 Kompressionsdämpning fjäderben

Fjäderbenets kompressionsdämpning är uppdelad i två områden, hög hastighet och låg hastighet.

Hög och låg hastighet betecknar här bakhjulets infjädringshastighet, inte körhastigheten.

Höghastighetsinställningen är t ex aktiv när man landar efter ett hopp. Bakhjulet komprimeras då snabbt.

Låghastighetsinställningen är t ex aktiv man kör över längre gupp. Bakhjulet komprimeras då långsamt.

Dessa två områden kan ställas in separat, övergången mellan hög och låg hastighet är dock flytande. En ändring av höghastighetsinställningen för kompressionen påverkar även låghastighetsområdet och vice versa.

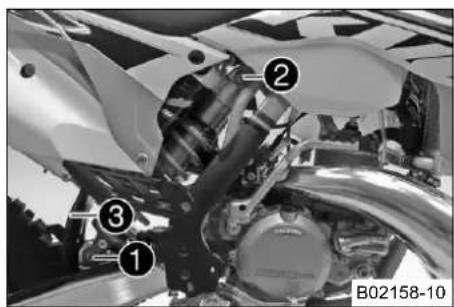

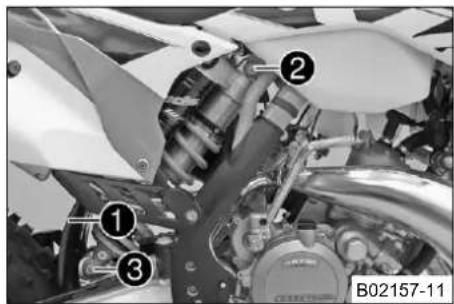

11.3 Ställa in fjäderbenets kompressionsdämpning, låg hastighet

Försiktigt

Risk för olyckor Demontering av trycksatta delar kan leda till skador.

- Fjäderbenet är fyllt med högkomprimerat kväve. Följ den angivna beskrivningen. (Din auktoriserade KTM-verkstad hjälpr gärna till.)

Info

Låghastighetsinställningen gör sig gällande vid långsam eller normal kompression av fjäderbenet.

Lossa inte skruvförbande②!

- Vrid det antal klick som motsvarar fjäderbenstypen motsols.

Specifikation

(Alla 125/200 modeller)

Kompressiondämpning, låg hastighet
Komfort 25 klickningar
Standard 20 klickningar
Sport 15 klickningar

11 INSTÄLLNING AV CHASSIT

(Alla 250/300 modeller)

Kompressiondämpning, låg hastighet
Komfort 25 klickningar
Standard 20 klickningar
Sport 15 klickningar

Info

Vridning medsols ger ökad dämpning, vridning motsols ger minskad dämpning.

11.4 Ställa in fjäderbenets kompressionsdämpning, hög hastighet

Försiktigt

Risk för olyckor Demontering av trycksatta delar kan leda till skador.

- Fjäderbenet är fyllt med högkomprimerat kväve. Följ den angivna beskrivningen. (Din auktoriserade KTM-verkstad hjälpr gärna till.)

Info

Höghastighetsinställningen gör sig gällande när fjäderbenet komprimeras snabbt.

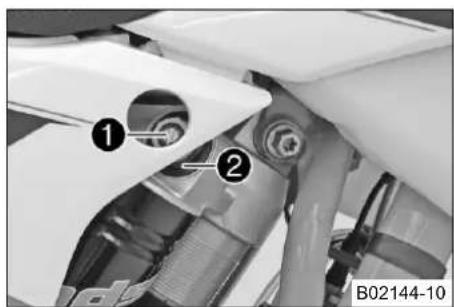

- Vrid justerskruven ^1 medsols med en hylsnyckel tills det tar stopp.

Info

Lossa inte skruvförbande②!

- Vrid det antal varv som motsvarar fjäderbenstypen motsols.

Specifikation

(Alla 125/200 modeller)

Kompressionsdämpning, hög hastighet
Komfort 2 varv
Standard 1,5 varv
Sport 1,25 varv

(Alla 250/300 modeller)

Kompressionsdämpning, hög hastighet
Komfort 2 varv
Standard 1,5 varv
Sport 1,25 varv

Info

Vridning medsols ger ökad dämpning, vridning motsols ger minskad dämpning.

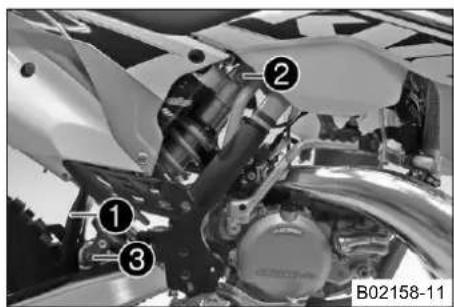

11.5 Ställa in fjäderbenets returdämpning

Försiktigt

Risk för olyckor Demontering av trycksatta delar kan leda till skador.

- Fjäderbenet är fyllt med högkomprimerat kväve. Följ den angivna beskrivningen. (Din auktoriserade KTM-verkstad hjälpr gärna till.)

11 INSTÄLLNING AV CHASSIT

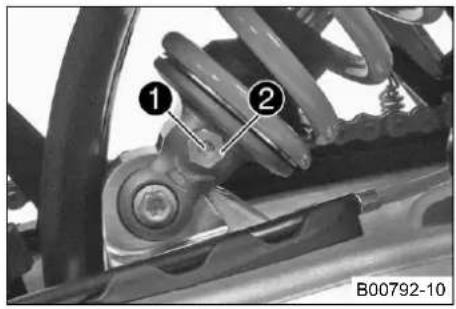

- Vrid justerskruven ^1 medsols ända till det sista kännbara klickljudet.

Info

Lossa inte skruvförbande②!

- Vrid det antal klick som motsvarar fjäderbenstypen motsols.

Specifikation

(Alla 125/200 modeller)

Returdämpning
Komfort 28 klickningar
Standard 24 klickningar
Sport 22 klickningar

(Alla 250/300 modeller)

Returdämpning
Komfort 28 klickningar
Standard 24 klickningar
Sport 22 klickningar

Info

Vridning medsols ger ökad dämpning, vridning motsols ger minskad dämpning vid utfjädringen.

11.6 Bestämma mättet för det avlastade bakhjulet

Förarbete

- Palla upp motorcykeln på mc-lyften. ( s 50)

Huvudarbete

• Mät helst ett vertikalt avständ mellan bakaxeln och en fixpunkt, t ex ett märke på sidokåpan.
• Anteckna värdet som må.

Efterarbete

- Ta bort motorcykeln från mc-lyften. (s 50)

11.7 Kontrollera fjäderbenets statiska häng

• Bestäm mättA för det avlastade bakhjulet. ( s 43)
• En annan person ska hålla motorcykeln i vertikalt läge.
• Mät avståndet mellan bakaxeln och fixpunkten igen.
• Anteckna värdet som maß.

Info

Differensen mellan må A och B är det statiska hänget.

- Kontrollera det statiska hänget.

(Alla 125/200 modeller)

Statiskt häng 29... 32 mm

(Alla 250/300 modeller)

Statiskt häng 33... 35 mm

» Om det statiska hänget är större eller mindre än det angivna mättet: - Ställ in fjäderbenets fjäderförspänning. (s 44)

11.8 Kontrollera fjäderbenets häng under körning

• Bestäm mätt A för det avlastade bakhjulet. ( s 43)
• En medhjälpare ska hålla fast motorcykeln. Föraren sätter sig på motorcykeln med komplett skyddsutrustning och intar normal sittposition med fötterna på fotpinnarna. Föraren gungar några gånger upp och ner.
  √ Bakhjulets upphängning stabiliseras.
• En medhjälpare mäter nu avständet mellan bakhjulsaxeln och fixpunkten igen.
• Anteckna värdet som ma.

Info

Differensen mellan måt A och C är hänget under körning.

- Kontrollera hänget under körning.

Specifikation

(Alla 125/200 modeller)

Häng under körning 100... 110 mm

(Alla 250/300 modeller)

Häng under körning 105... 115 mm

» Om hänget under körning avviker från det angivna mättet:

- Ställ in hänget under körning. (s 45)

11.9 Ställa in fjäderbenets fjäderförspänning

Försiktigt

Risk för olyckor Demontering av trycksatta delar kan leda till skador.

- Fjäderbenet är fyllt med högkomprimerat kväve. Följ den angivna beskrivningen. (Din auktoriserade KTM-verkstad hjälpr gärna till.)

Info

Innan fjäderns förspänning ändras ska den aktuella inställningen noteras, t ex mätning av fjäderlängden.

Förarbete

• Palla upp motorcykeln på mc-lyften. ( s 50)
• Demontera fjäderbenet. (s 60)
• Rengör noggrant det demonterade fjäderbenet.

Huvudarbete

- Lossa skruven ^1 .

- Vrid ställringen② tills fjädern inte längre är spänd.

Tappnyckel (T106S)

- Mät den ospända fjäderns totala längd.

- Spänn fjädern genom att vrida ställring?ntills det specificerade mätt! har uppnätts.

Specifikation

(Alla 125/200 modeller)

Fjäderförspänning
Komfort 10 mm
Standard 10 mm
Sport	10 mm

(Alla 250/300 modeller)

Fjäderförspänning
Komfort 7 mm
Standard 7 mm
Sport	7 mm

Info

Beroende på det statiska hänget resp hänget under körning kan högre eller lägre fjäderförspänning behöva väljas.

- Dra åt skruver ^1 .

Specifikation

Skruv ställring fjäderben M5 5 Nm

Efterarbete

• Montera fjäderbenet. (s 61)
• Ta bort motorcykeln från mc-lyften: ( s 50)

11.10 Ställa in hänget under körning

Förarbete

• Palla upp motorcykeln på mc-lyften: ( s 50)
• Demontera fjäderbenet. (s 60)
• Rengör noggrant det demonterade fjäderbenet.

Huvudarbete

- Välj och montera en lämplig fjäder.

Specifikation

(Alla 125/200 modeller)

Fjäderkonstant

Vikt förare: 65... 75 kg 63 N/mm

Vikt förare: 75... 85 kg 66 N/mm

Vikt förare: 85... 95 kg 69 N/mm

(Alla 250/300 modeller)

Fjäderkonstant

Vikt förare: 65... 75 kg 66 N/mm

Vikt förare: 75... 85 kg 69 N/mm

Vikt förare: 85... 95 kg 72 N/mm

Info

Fjäderkonstanten anges på fjäderns utsida.

Efterarbete

• Montera fjäderbenet. (s 61)
• Ta bort motorcykeln från mc-lyften. (s 50)
• Kontrollera fjäderbenets statiska häng. (s 43)
• Kontrollera fjäderbenets häng under körning: ( s 44)
• Ställ in fjäderbenets returdämpning. (s 42)

11.11 Kontrollera gaffelns grundinställning

Info

Av olika skäl kan man inte definiera ett visst exakt häng under körning för gaffeln.

• Mindre avvikelser av förarvikten kan kompenseras genom justering av fjäderförspänningen på samma sätt som för fjäderbenet.
• Om gaffeln ofta slår igenom (hårt dunk vid kompression) är det absolut nödvändig att montera hårdare gaffelfjädrar för att undvika skador på gaffeln och ramen.

11.12 Ställa in gaffelns kompressionsdämpning

Info

Den hydrauliska kompressionsdämpningen avgör hur gaffeln beter sig vid kompression.

(EXC, XC-W)

• Ta bort skyddshättorn ^1 .
• Vrid justerskruvarna② medsols tills det tar stopp.

Info

Justerskruvarna ② sitter längst ner på gaffelbenen. Ställ in båda gaffelbenen likadant.

- Vrid det antal klick som motsvarar gaffeltypen motsols.

Specifikation

(125 EXC EU, alle 200-modeller)

Kompressionsdämpning
Komfort 22 klickningar
Standard 20 klickningar
Sport 18 klickningar

(250/300 EXC EU/AU, XC-W US, 300 EXC BR)

Kompressionsdämpning
Komfort 22 klickningar
Standard 20 klickningar
Sport 18 klickningar

Info

Vridning medsols ger ökad dämpning, vridning motsols ger minskad dämpning vid kompressionsrörelsen.

- Montera skyddshättorna ^1 .

(SIX DAYS)

- Vrid den vita justerskruvmedsols tills det tar stopp.

Info

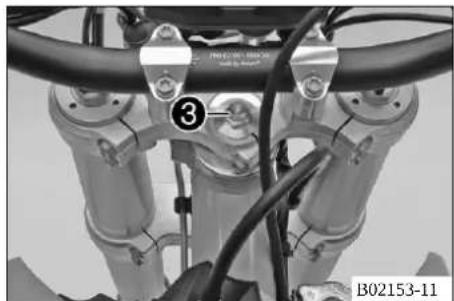

Justerskruven ③ sitter längst upp på vänster gaffelben. Kompressionsdämpningen sitter i vänster gaffelben (vit justerskruv). Returdämpningen sitter i höger gaffelben (röd justerskruv).

- Vrid det antal klick som motsvarar gaffeltypen motsols.

Specifikation

(125 EXC SIX DAYS EU)

Kompressionsdämpning
Komfort 15 klickningar
Standard 13 klickningar
Sport 11 klickningar

(250/300 SIX DAYS)

Kompressionsdämpning
Komfort 15 klickningar
Standard 13 klickningar
Sport 11 klickningar

Info

Vridning medsols ger ökad dämpning, vridning motsols ger minskad dämpning vid kompressionsrörelsen.

11.13 Ställa in gaffelns returdämpning

Info

Den hydrauliska returdämpningen avgör hur gaffeln beter sig vid utfjädringen.

Justerskruvarna 1 sitter längst upp på gaffelbenen.

Ställ in båda gaffelbenen likadant.

- Vrid det antal klick som motsvarar gaffeltypen motsols.

Specifikation

(125 EXC EU, alle 200-modeller)

Returdämpning
Komfort 20 klickningar
Standard 18 klickningar
Sport 16 klickningar

(250/300 EXC EU/AU, XC-W US, 300 EXC BR)

Returdämpning
Komfort 20 klickningar
Standard 18 klickningar
Sport 16 klickningar

Info

Vridning medsols ger ökad dämpning, vridning motsols ger minskad dämpning vid utfjädringen.

Justerskruven ② sitter längst upp på höger gaffelben.

Returdämpningen sitter i höger gaffelben (röd justerskruv). Kompressionsdämpningen sitter i vänster gaffelben (vit justerskruv).

- Vrid det antal klick som motsvarar gaffeltypen motsols.

Specifikation

(125 EXC SIX DAYS EU)

Returdämpning
Komfort 15 klickningar
Standard 13 klickningar
Sport 11 klickningar

(250/300 SIX DAYS)

Returdämpning
Komfort 15 klickningar
Standard 13 klickningar
Sport 11 klickningar

Info

Vridning medsols ger ökad dämpning, vridning motsols ger minskad dämpning vid utfjädringen.

11.14 Ställa in gaffelns fjäderförspänning (EXC, XC-W)

- Vrid det antal varv som motsvarar gaffeltypen medsols.

Specifikation

(125 EXC EU, alle 200-modeller)

Fjäderförspänning - Preload Adjuster
Komfort 1 varv
Standard 2 varv
Sport 2 varv

(250/300 EXC EU/AU, XC-W US, 300 EXC BR)

Fjäderförspänning - Preload Adjuster
Komfort 1 varv
Standard 2 varv
Sport 2 varv

Info

Vridning medsols ger ökad fjäderförspänning, vridning motsols ger minskad fjäderförspänning.

Fjäderförspänningens inställning påverkar inte returdämpningens inställning.

Vid högre fjäderförspänning bör man dock även välja en starkare retur-dämpning.

11.15 Styrets läge

På den övre gaffelkronan finns 2 borrhål med avänd

Borrhålsavständ A 15 mm

Borrhålen i styrhållaren är förskjutna med avsänd förhållande till centrum.

Styret kan monteras i 4 olika positioner. Föraren kan välja den mest bekväma positi nen.

11.16 Ställa in styrets läge

Varning

Risk för olyckor Styret kan brytas sönder.

- Om styret böjs eller riktas försvagas materialet och styret kan brytas av. Byt alltid styre.

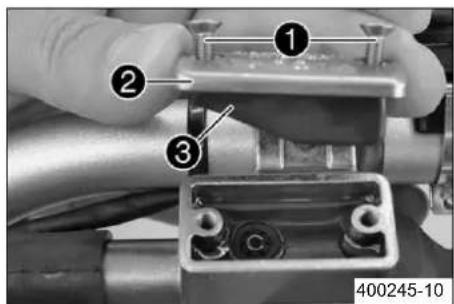

- Ta bort skruvarna ^1 . Ta bort klämelementen som håller fast styret. Ta bort styret och lägg det åt sidan.

Info

Skydda motorcykeln och komponenter mot skador med hjälp av en presenning.

Vecka inte kablar och ledningar.

- Ta bort skruvarna ^2 . Ta bort styrhållaren.

- Placera styrhållaren i önskat läge. Sätt i och dra åt sk ^2 varna Specifikation

Skruv styrhållare M10 40 Nm Loctite ^® 243 ^TM

Info

Placera vänster och höger styrhållare i samma läge.

- Placera styret i rätt läge.

Info

Se till att kablarna och ledningarna ligger rätt.

- Placera styrets klämelement i rätt läge. Sätt i och dra åt sårvikanamycket. Specifikation

Skruv klämelement M8 20 Nm

Info

Se till att spaltmåtten är likadana.

12.1 Palla upp motorcykeln på mc-lyften

Risk för skador Det parkerade fordonet kan rulla bort eller ramla omkull.

- Parkera alltid fordonet på fast och slät mark.

- Lyft upp motorcykeln på ramen under motorn.

Mc-lyft (54829055000)

√ Hjulen får inte längre ha kontakt med marken.

- Se till att motorcykeln inte kan falla omkull.

12.2 Ta bort motorcykeln från mc-lyften

Observera

Risk för skador Det parkerade fordonet kan rulla bort eller ramla omkull.

- Parkera alltid fordonet på fast och slät mark.

• Ta bort motorcykeln från mc-lyften.
• Ta bort mc-lyften.
• För att parkera motorcykeln, fäll ut sidosteter mot marken med foten och låt motorcykeln vila på det.

Info

Under körning ska sidostödet vara uppfällt och säkrat med gummibandet.

12.3 Avlufta gaffelbenen

- Palla upp motorcykeln på mc-lyften. ( s 50)

Huvudarbete

- Ta bort avluftningsskruvarna ^1 en kort stund.

√ Ett eventuellt övertryck inuti gaffeln utjämnas.

- Sätt i och dra åt avluftningsskruvarna.

Efterarbete

- Ta bort motorcykeln från mc-lyften. (s 50)

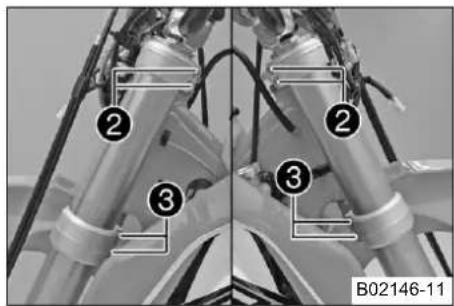

12.4 Rengöra gaffelbenens dammtätningar

- Palla upp motorcykeln på mc-lyften. ( s 50)

- Lossa gaffelskyddet. (s 51)

Huvudarbete

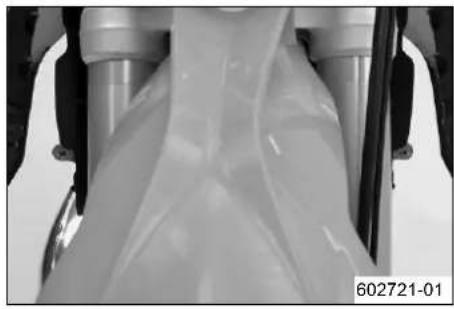

- Skjut ner båda gaffelbenens dammtätning.

Info

Dammtätningarna stryker av damm och grov smuts från gaffelbenen. Med tiden kan smuts samla sig bakom dammtätningarna. Om denna smuts inte avlägsnas kan de bakomliggande oljeringarna bli otäta.

Varning

Risk för olyckor Minskad bromsverkan om det finns olja eller fett på bromsskivorna.

- Bromsskivorna måste alltid hållas fria från olja och fett, gör vid behov rent med bromsrengöringsmedel.

- Rengör och olja in dammtätning och gaffelns innerrör på båda gaffelbenen.

Universal oljespray (s 149)

• Tryck tillbaka dammtätningen till monteringsläget.
• Torka bort överflödig olja.

Efterarbete

• Placera gaffelskyddet i rätt läge. ( s 51)
• Ta bort motorcykeln från mc-lyften: ( s 50)

12.5 Lossa gaffelskyddet

• Ta bort skruvarna ^1 och klämman.
• Ta bort skruvarna ^2 på det vänstra gaffelbenet. Skjut ner gaffelskyddet.
• Ta bort skruvarna på det högra gaffelbenet. Skjut ner gaffelskyddet.

12.6 Placera gaffelskyddet i rätt läge

- Placera gaffelskyddet i rätt läge på vänster gaffelben. Sätt i och dra åt skruvarna 1.

Specifikation

Övriga skruvar chassi M6 10 Nm

• Placera bromsledningen i rätt läge. Sätt dit klämman, montera och dra åt skruvarna ②.
• Positionera gaffelskyddet på det högra gaffelbenet. Sätt i och dra åt skruvarna. Specifikation

Övriga skruvar chassi M6 10 Nm

12.7 Demontera gaffelbenen

Förarbete

• Palla upp motorcykeln på mc-lyften: ( s 50)
• Demontera framhjulet. (s 85)
• Demontera strålkastarmasken med strålkastaren. (s 93)

Huvudarbete

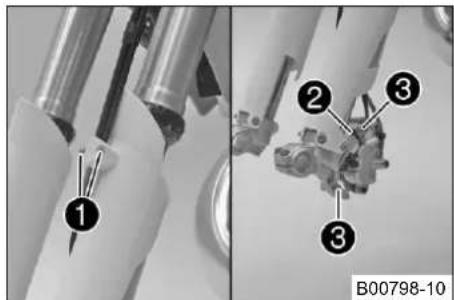

• Ta bort skruvarna ^1 och klämman.
• Ta bort buntbande②.
• Ta bort skruvarna ^3 och bromsoket.
• Häng bromsoket med bromsledningen åt sidan utan att den spänns.
• Ta bort skruvarna ^1 och klämman.
• Ta bort buntbande②.
• Ta bort skruvarna ^3 och bromsoket.
• Häng bromsoket med bromsledningen åt sidan utan att den spänns.

12 SERVICEARBETEN PÅ CHASSIT

(EXC, XC-W)

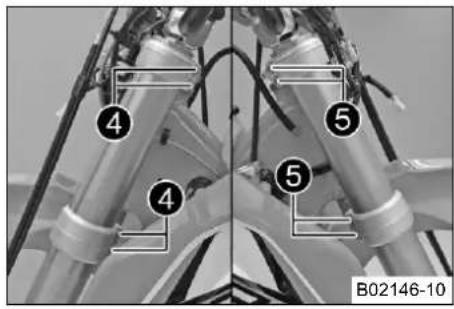

• Lossa skruvarna4. Ta bort vänster gaffelben.
• Lossa skruvarna ^5 . Ta bort höger gaffelben.

(SIX DAYS)

• Lossa skruvarna4. Ta bort vänster gaffelben.
• Lossa skruvarna ^5 . Ta bort höger gaffelben.

12.8 Montera gaffelbenen

- Placera gaffelbenen i rätt läge.

Info

På övre delen av gaffelbenen finns det infrästa spår på sidan. Det andra (uppifrån sett) infrästa spåret i gaffelbenet måste vara i jämnhöjd med den övre gaffelkronans övre kant.

Avluftningsskruvarna ① ska vara vända framåt.

- Placera gaffelbenen i rätt läge.

Info

Returdämpningen sitter i höger gaffelben REB (röd justerskruv). Kompressionsdämpningen sitter i vänster gaffelben COMP (vit justerskruv).

På övre delen av gaffelbenen finns det infrästa spår på sidan. Det andra (uppifrån sett) infrästa spåret i gaffelbenet måste vara i jämnhöjd med den övre gaffelkronans övre kant.

Avluftningsskruvarna ① ska vara vända framåt.

(EXC, XC-W)

- Dra åt skruvarn ^2 .

Specifikation

Skruv gaffelkrona upptill M8 20 Nm

- Dra åt skruvarn③.

Specifikation

Skruv gaffelkrona nedtill M8 15 Nm

Skruv gaffelkrona upptill M8 17 Nm

- Dra åt skruvarn③.

Specifikation

Skruv gaffelkrona nedtill M8 15 Nm

12 SERVICEARBETEN PÅ CHASSIT

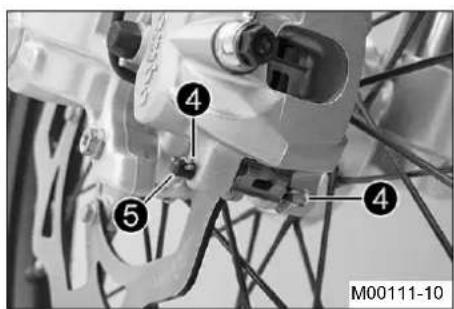

- Sätt bromsoket på plats, sätt i och dra åt skirarna Specifikation

Skruv bromsok framtill M8 25 Nm Loctite

® 243™

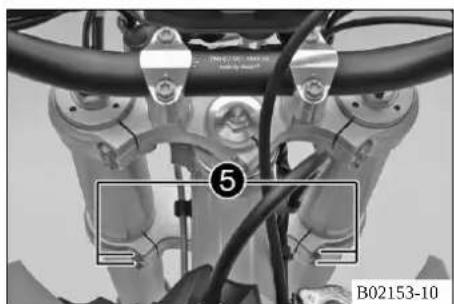

• Sätt dit buntbande⑤.
• Placera bromsledningen och kabelhärvan i rätt läge. Sätt dit klämman, sätt i och dra åt skruvarn ^6 .

Efterarbete

• Montera framhjulet. (s 85)
• Montera strålkastarmasken med strålkastaren. (s 93)
• Kontrollera strålkastarinställningen. (s 95)

12.9 Demontera gaffelskyddet

Förarbete

• Palla upp motorcykeln på mc-lyften. ( s 50)
• Demontera framhjulet. (s 85)
• Demontera strålkastarmasken med strålkastaren. (s 93)
• Demontera gaffelbenen. (s 51)

• Ta bort skruvarna ^1 på det vänstra gaffelbenet. Ta av gaffelskyddet uppåt.
• Ta bort skruvarna på det högra gaffelbenet. Ta av gaffelskyddet uppåt.

12.10 Montera gaffelskyddet

Huvudarbete

- Placera gaffelskyddet i rätt läge på vänster gaffelben. Sätt i och dra åt skruvarna ①.

Specifikation

Övriga skruvar chassi

M6

10 Nm

- Positionera gaffelskyddet på det högra gaffelbenet. Sätt i och dra åt skruvarna. Specifikation

Övriga skruvar chassi

M6

10 Nm

Efterarbete

• Montera gaffelbenen. (s 52)
• Montera framhjulet. (s 85)
• Montera strålkastarmasken med strålkastaren. (s 93)
• Kontrollera strålkastarinställningen. (s 95)

12.11 Demontera den nedre gaffelkronan (EXC, XC-W)

Förarbete

• Palla upp motorcykeln på mc-lyften: ( s 50)
• Demontera framhjulet. (s 85)
• Demontera strålkastarmasken med strålkastaren. (s 93)
• Demontera gaffelbenen. (s 51)
• Demontera framskärmen. (s 60)
• Ta av styrskydden.

12 SERVICEARBETEN PÅ CHASSIT

- Ta bort skruver ^1 . Lossa skruve ^2 . Dra av den övre gaffelkronan och styret och häng dem åt sidan.

Info

Täck över komponenterna så att de inte skadas.

Se till att kablar och ledningar inte viks.

• Ta bort o-ringer.3. Ta bort skyddsringe4.
• Ta av den nedre gaffelkronan tillsammans med gaffelröret.
• Ta bort styrhuvudets övre lager.

12.12 Demontera den nedre gaffelkronan ↗ (SIX DAYS)

Förarbete

• Palla upp motorcykeln på mc-lyften: ( s 50)
• Demontera framhjulet. (s 85)
• Demontera strålkastarmasken med strålkastaren. (s 93)
• Demontera gaffelbenen. (s 51)
• Demontera framskärmen. (s 60)
• Ta av styrskydden.

Huvudarbete

- Ta bort skruve ^1 . Ta bort skruve ^2 . Dra av den övre gaffelkronan och styret och häng dem åt sidan.

Täck över komponenterna så att de inte skadas.

Se till att kablar och ledningar inte viks.

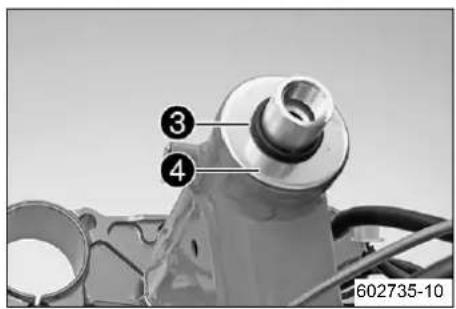

• Ta bort o-ringer③. Ta bort skyddsringe④.
• Ta av den nedre gaffelkronan tillsammans med gaffelröret.
• Ta bort styrhuvudets övre lager.

12 SERVICEARBETEN PÅ CHASSIT 55

12.13 Montera den nedre gaffelkronan (EXC, XC-W)

- Gör rent lagren och tätningselementen, kontrollera att de inte är skadade och smörj in dem.

Högvisköst smörjfett (s 148)

• Sätt in den nedre gaffelkronan tillsammans med gaffelröret. Montera styrhuvudets övre lager.
• Kontrollera att styrhuvudets övre tätning ① sitter rätt.
• Skjut på skyddsringen ②.

• Sätt den övre gaffelkronan och styret i rätt läge.
• Placera kopplingsledningen och kabelhärvan i rätt läge.
• Sätt i skruven ③, men dra inte åt den än.

- Placera gaffelbenen i rätt läge.

Info

På övre delen av gaffelbenen finns det infrästa spår på sidan. Det andra (uppifrån sett) infrästa spåret i gaffelbenet måste vara i jämnhöjd med den övre gaffelkronans övre kant.

Avluftningsskruvarna 4 ska vara vända framåt.

- Dra åt skruvarna 5.

Specifikation

Skruv gaffelkrona nedtill M8 15 Nm

Skruv styrhuvud upptill M20x1,5 12 Nm

12 SERVICEARBETEN PÅ CHASSIT

Skruv gaffelrör upptill M8 20 Nm

- Dra åt skruvarna7.

Specifikation

Skruv gaffelkrona upptill M8 20 Nm

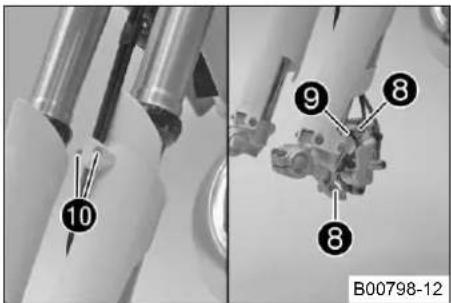

- Placera bromsoket i rätt läge. Sätt i och dra åt sl3varna

Specifikation

Skruv bromsok framtill M8 25 Nm Loctite

® 243TM

- Montera buntbandet9.

- Sätt bromsledningen, kabelhärvan och klämman på plats. Sätt i och dra åt skruvarna 10.

Efterarbete

• Montera styrskydden.
• Montera framskärmen. (s 60)
• Montera framhjulet. (s 85)
• Montera strålkastarmasken med strålkastaren. (s 93)
• Kontrollera att kabelhärvan, vajrarna, broms- och kopplingsledningarna sitter rätt och inte är inklämda.
• Kontrollera styrhuvudets lagerspel. (s 58)
• Ta bort motorcykeln från mc-lyften: ( s 50)
• Kontrollera strålkastarinställningen. (s 95)

12 SERVICEARBETEN PÅ CHASSIT

12.14 Montera den nedre gaffelkronan 🏠 (SIX DAYS)

Huvudarbete

• Gör rent lagren och tätningselementen, kontrollera att de inte är skadade och smörj in dem.
  Högvisköst smörjfett (s 148)
• Sätt in den nedre gaffelkronan tillsammans med gaffelröret. Montera styrhuvudets övre lager.
• Kontrollera att styrhuvudets övre tätni 1 sitter rätt.
• Skjut på skyddsringe ^2 och o-ringen ^3 .

• Sätt den övre gaffelkronan och styret i rätt läge.
• Sätt i skruver4, men dra inte åt den än.
• Placera kopplingsledningen och kabelhärvan i rätt läge.

- Placera gaffelbenen i rätt läge.

i Info Det övre frästa spåret i gaffelbenet måste ligga kant i kant med den övre gaffelkronans övre kant. Avluftningsskruvarna ⑤ ska vara vända framåt.

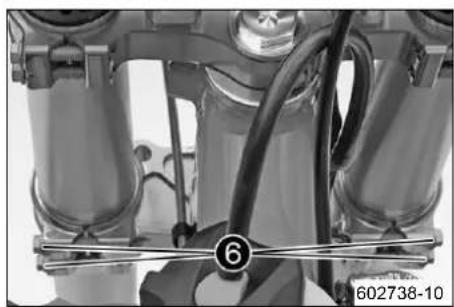

- Dra åt skruvarna6.

Specifikation

Skruv gaffelkrona nedtill M8 15 Nm

Skruv styrhuvud upptill M20x1,5 12 Nm

12 SERVICEARBETEN PÅ CHASSIT

- Sätt i och dra åt skru ^7 n

Specifikation

Skruv gaffelrör upptill M8

17 Nm Loctite

® 243TM

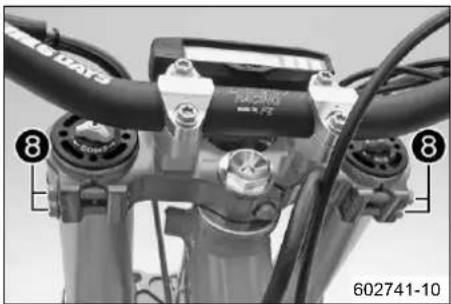

- Dra åt skruvarna8.

Specifikation

Skruv gaffelkrona upptill M8 17 Nm

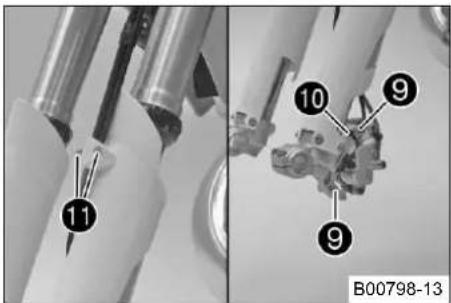

- Placera bromsoket i rätt läge. Sätt i och dra åt sk3varna

Specifikation

Skruv bromsok framtill M8 25 Nm Loctite

® 243TM

• Montera buntbandet10.
• Sätt bromsledningen, kabelhärvan och klämman på plats. Sätt i och dra åt skruvarna 11.
• Montera framskärmen. (s 60)
• Montera styrskydden.
• Montera strålkastarmasken med strålkastaren. (s 93)
• Montera framhjulet. (s 85)

Efterarbete

• Kontrollera att kabelhärvan, vajrarna, broms- och kopplingsledningarna sitter rätt och inte är inklämda.
• Kontrollera styrhuvudets lagerspel. (s 58)
• Ta bort motorcykeln från mc-lyften: ( s 50)

12.15 Kontrollera styrhuvudets lagerspel

Varning

Risk för olyckor Osäker körning p g a felaktigt lagerspel i styrhuvudet.

- Ställ omedelbart in styrhuvudets lagerspel. (Din auktoriserade KTM-verkstad hjälper gärna till.)

Info

Om man under längre tid kör med spel i styrhuvudets lager kommer lagren och därefter även ramens lagersäten att s

- Palla upp motorcykeln på mc-lyften. (s 50)

Huvudarbete

- Ställ styret i läget för körning rakt framåt. Skjut gaffelbenen fram och tillbaka i fär riktning.

Det får inte finnas något spel i styrhuvudets lager.

» Om det finns ett märkbart spel:

- Ställ in styrhuvudets lagerspel. (s 59)

- Vrid styret fram och tillbaka över hela styrområdet.

Styret ska kunna vridas lätt över hela styrområdet. Inga kännbara rasterlägen får finnas.

12 SERVICEARBETEN PÅ CHASSIT

» Om rasterlägen finns:

• Ställ in styrhuvudets lagerspel. (s 59)
• Kontrollera styrhuvudets lager. Byt lager vid behov.

Efterarbete

- Ta bort motorcykeln från mc-lyften: ( s 50)

12.16 Ställa in styrhuvudets lagerspel

- Palla upp motorcykeln på mc-lyften. ( s 50)

Huvudarbete

(EXC, XC-W)

• Lossa skruvarna ^1 och ^2 .
• Lossa skruven ^3 och dra åt den igen.

Specifikation

Skruv styrhuvud upptill M20x1,5 12 Nm

• Knacka lätt på den övre gaffelkronan med en plasthammare för att undvika spänningar.
• Dra åt skruvarn①.

Specifikation

Skruv gaffelkrona upptill M8 20 Nm

- Dra åt skruve②.

Specifikation

Skruv gaffelrör upptill M8 20 Nm

(SIX DAYS)

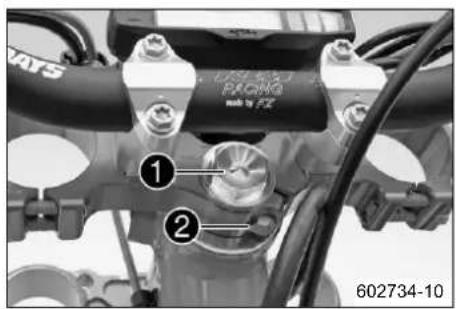

• Lossa skruvarna ^1 . Ta bort skruve ^2 .
• Lossa skruven ^3 och dra åt den igen.

Specifikation

Skruv styrhuvud upptill M20x1,5 12 Nm

• Knacka lätt på den övre gaffelkronan med en plasthammare för att undvika spänningar.
• Dra åt skruvarn①.

Specifikation

Skruv gaffelkrona upptill M8 17 Nm

- Sätt i och dra åt skru ^2 n

Specifikation

Skruv gaffelrör upptill M8 17 Nm Loctite® 243™

Efterarbete

• Kontrollera styrhuvudets lagerspel. (s 58)
• Ta bort motorcykeln från mc-lyften: ( s 50)

12.17 Smörja styrhuvudets lager

- Demontera strålkastarmasken med strålkastaren. (s 93)

Huvudarbete

- Ta bort skruvarna ^1 .

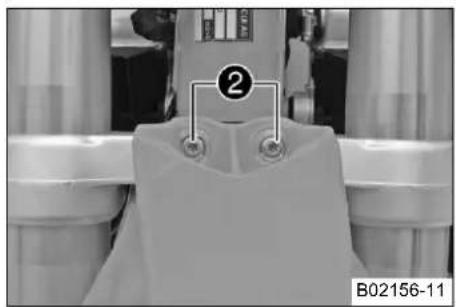

- Ta bort skruvarna②. Ta av framskärmen.

12.19 Montera framskärmen

- Placera framskärmen i rätt läge. Sätt i och dra åt skilvarna Specifikation

Övriga skruvar chassi M6 10 Nm

- Sätt i och dra åt skruva?

Specifikation

Övriga skruvar chassi M6 10 Nm

Efterarbete

• Montera strålkastarmasken med strålkastaren. (s 93)
• Kontrollera strålkastarinställningen. (s 95)

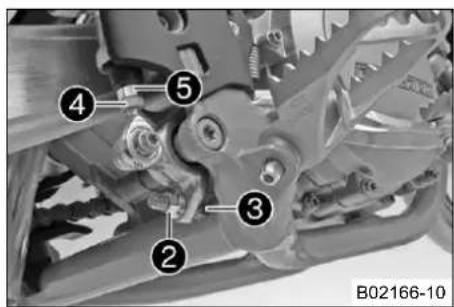

12.20 Demontera fjäderbenet

Förarbete

- Palla upp motorcykeln på mc-lyften. ( s 50)

12 SERVICEARBETEN PÅ CHASSIT

• Ta bort skruven och sänk bakhjulet med baksvingen tills bakhjulet knappt kan vridas. Fixera bakhjulet i denna position.
• Ta bort skruver ^2 , tryck stänkskydde ^3 åt sidan och ta bort fjäderbenet.

(Alla 250/300 modeller)

• Ta bort skruver och sänk bakhjulet med baksvingen tills bakhjulet knappt kan vridas. Fixera bakhjulet i denna position.
• Ta bort skruver ^2 , tryck stänkskydde ^3 åt sidan och ta bort fjäderbenet.

12.21 Montera fjäderbenet

Huvudarbete

(Alla 125/200 modeller)

- Tryck stänkskyddet: 1 åt sidan och placera fjäderbenet i rätt läge. Sätt dit och dra åt skruve 2.

Specifikation

Skruv fjäderben upptill M12 80 Nm L octite ^® 2701 ^TM

- Sätt dit och dra åt skru ^3 n

Specifikation

Skruv fjäderben nedtill M12 80 Nm Loctite ^® 2701 ^TM

Info

Fjäderbenets styrspindel på baksvingen har ett teflonskikt. Det får var- ken smörjas med fett eller med andra glidmedel. Smörjmedel löser upp teflonskiktet vilket minskar livslängden avsevärt.

- Tryck stänkskyddet ^1 åt sidan och placera fjäderbenet i rätt läge. Sätt dit och dra åt skruve ^2 .

Specifikation

Skruv fjäderben upptill M12 80 Nm L octite ^® 2701 ^TM

- Sätt dit och dra åt skruhen

Specifikation

Skruv fjäderben nedtill M12 80 Nm Loctite ® 2701™

Info

Fjäderbenets styrspindel på baksvingen har ett teflonskikt. Det får var- ken smörjas med fett eller med andra glidmedel. Smörjmedel löser upp teflonskiktet vilket minskar livslängden avsevärt.

Efterarbete

- Ta bort motorcykeln från mc-lyften. (s 50)

12 SERVICEARBETEN PÅ CHASSIT

12.22 Ta bort sadeln

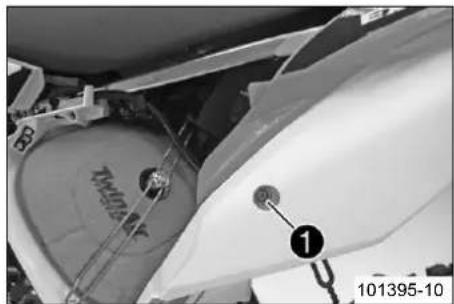

- Ta bort skruver ^1 . Lyft upp sadeln baktill, dra den bakåt och ta sedan av den uppåt.

- Fäst sadeln framtill i förbindningshylsan för bränsletanken, sänk ned sadeln baktill och skjut den samtidigt framåt. - Se till att sadeln hakas fast ordentligt.

- Sätt i skruver ^1 för fastsättning av sadeln och dra åt skruven. Specifikation

Övriga skruvar chassi M6 10 Nm

12.24 Demontera luftfilterboxens skydd

- Dra av luftfilterboxens skydd i sidled vid om A dech ta av det framåt.

12.25 Montera luftfilterboxens skydd

- Haka fast luftfilterboxens skydd i det bakre omädetch sedan i det främre området B.

12 SERVICEARBETEN PÅ CHASSIT

12.26 Demontera luftfiltret

Observera

Motorskada Ofiltrerad insugningsluft minskar motorns livslängd.

- Starta aldrig fordonet utan luftfilter, eftersom det då kommer in damm och smuts i motorn och kan leda till ökat slitage.

Varning

Risk för miljöskador Miljöfarliga ämnen orsakar miljöskador.

- Oljor, fetter, filter, bränsle, rengöringsmedel, bromsvätska etc ska alltid tas omhand och lämnas in för avfallshantering enligt gällande bestämmelser.

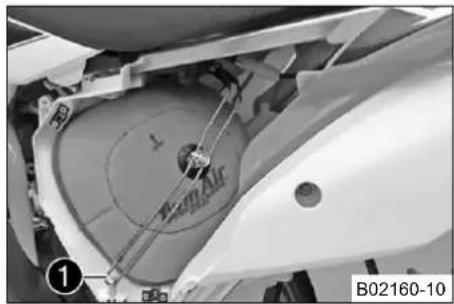

• Haka ur luftfiltrets fästbyg① nedtill och sväng den åt sidan. Ta bort luftfiltret samt dess hållare.
• Ta bort luftfiltret från hållaren.

12.27 Montera luftfiltret

• Montera ett rent luftfilter i luftfilterhållaren.
• Smörj in luftfiltret i områd.

Långtidsfett (s 148)

- Sätt i båda delarna tillsammans, positionera dem och fixera dem med fästbygeln ①.

√ Pilen i markeringen UP pekar uppåt.

Info

Om luftfiltret inte monterats korrekt kan damm och smuts hamna i motorn och förstöra den.

Efterarbete

- Montera luftfilterboxens skydd. (s 62)

12.28 Rengöra luftfiltret och luftfilterboxen

Varning

Risk för miljöskador Miljöfarliga ämnen orsakar miljöskador.

- Oljor, fetter, filter, bränsle, rengöringsmedel, bromsvätska etc ska alltid tas omhand och lämnas in för avfallshantering enligt gällande bestämmelser.

Info

Gör inte rent luftfiltret med bränsle eller fotogen eftersom dessa medel kan angripa skumplasten.

Förarbete

- Demontera luftfilterboxens skydd. (s 62)

12 SERVICEARBETEN PÅ CHASSIT

- Demontera luftfiltret. (s 63)

Huvudarbete

- Tvätta luftfiltret i speciell rengöringsvätska och låt det torka noggrant.

Rengöringsmedel för luftfilter (s 148)

Info

Luftfiltret får bara pressas ur, inte vridas ur.

- Smörj det torra luftfiltret med högkvalitativ filterolja.

Olja för luftfilter av skumplast ( s 148)

• Rengör luftfilterboxen.
• Rengör insugningsröret. Kontrollera att insugningsröret är intakt och sitter fast.

Efterarbete

• Montera luftfiltret. (s 63)
• Montera luftfilterboxens skydd. (s 62)

12.29 Täta luftfilterboxen

- Täta luftfilterboxen vid de markerade områdÅa

Efterarbete

- Montera luftfilterboxens skydd. (s 62)

12.30 Demontera slutdämparen

Varning

Risk för brännskador Avgassystemet blir mycket varmt under drift.

- Vänta tills avgassystemet har svalnat. Undvik beröring med heta delar.

• Ta bort skruvarna ^1 .
• Dra av slutdämparen vid gummimuff? från grenröret.

12 SERVICEARBETEN PÅ CHASSIT

12.31 Montera slutdämparen

• Montera slutdämparen med gummimuffe
• Sätt i och dra åt skruvaa

Specifikation

Övriga skruvar chassi M6 10 Nm

12.32 Byta slutdämparens glasfibergarnstoppning

Varning

Risk för brännskador Avgassystemet blir mycket varmt under drift.

- Vänta tills avgassystemet har svalnat. Undvik beröring med heta delar.

Info

Med tiden försvinner glasfibergarnets fibrer ut i luften, en "utbränning" sker i dämparen.

Detta leder både till högre ljudnivå och förändrad prestanda.

Förarbete

- Demontera slutdämparen. (s 64)

Huvudarbete

• Ta bort skruvarna ^1 . Dra ut innerrör ^2 .
• Dra ut glasfibergarnstoppninger ^3 ur innerröret.
• Gör rent de delar som ska monteras tillbaka.
• Montera ny glasfibergarnstoppning ^3 på det inre röret.
• Skjut ytterröret ^4 över innerröret tillsammans med den nya glasfibergarnstoppningen.
• Sätt i och dra åt alla skr1ar

Efterarbete

- Montera slutdämparen. (s 65)

12.33 Demontera bränsletanken

Fara

Brandrisk Bränslet är lättantändligt.

• Fyll inte på bränsle i närheten av öppen eld eller brinnande cigaretter. Stäng alltid av motorn när du ska fylla på bränsle. Se till att inget bränsle spills på heta fordonsdelar. Torka genast bort utspillt bränsle.
• Bränslet i bränsletanken expanderar vid uppvärmning och kan tränga ut om tanken är för full. Observera uppgifterna tankning.

12 SERVICEARBETEN PÅ CHASSIT

Varning

Risk för förgiftning Bränsle är giftigt och hälsovådligt.

- Se till att bränslet inte kommer i kontakt med hud, ögon eller kläder. Andas inte in besinångor. Vid ögonkontakt ska ögo- nen spolas med vatten omedelbart. Uppsök läkare. Tvätta genast av kontaminerade hudområden med tvål och vatter Om man har svalt bränsle måste man genast uppsöka läkare. Byt kläder som är kontaminerade med bränslet. Brän ska förvaras enligt föreskrift i en dunk och på behörigt avständ från barn.

• Vrid vredet ^1 på bränslekranen till läget OFF. (Bild 602702-10 s 17)
• Dra av bränsleslangen.

Info

Lite restbränsle kan rinna ut ur bränsleslangen.

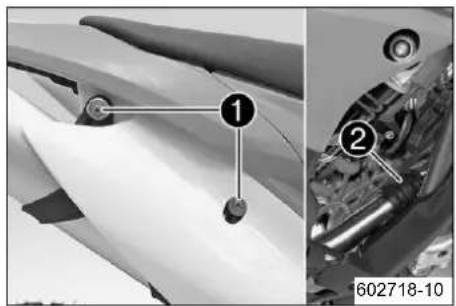

- Ta bort skruvarna ^1 med flänshylsa.

(EXC EU/AU, 300 EXC BR)

- Häng signalhornet och signalhornsfästet åt sidan.

• Ta bort skruver ^2 med gummibussningen.
• Dra av bränsletankavluftningens slang.

- Dra av båda spoilrarna från kylarfäs 3ssidor och ta av bränsletanken uppåt.

12.34 Montera bränsletanken

Fara

Brandrisk Bränslet är lättantändligt.

• Fyll inte på bränsle i närheten av öppen eld eller brinnande cigaretter. Stäng alltid av motorn när du ska fylla på bränsle. Se till att inget bränsle spills på heta fordonsdelar. Torka genast bort utspillt bränsle.
• Bränslet i bränsletanken expanderar vid uppvärmning och kan tränga ut om tanken är för full. Observera uppgifterna tankning.

Varning

Risk för förgiftning Bränsle är giftigt och hälsovådligt.

- Se till att bränslet inte kommer i kontakt med hud, ögon eller kläder. Andas inte in besinångor. Vid ögonkontakt ska ögo- nen spolas med vatten omedelbart. Uppsök läkare. Tvätta genast av kontaminerade hudområden med tvål och vatter Om man har svalt bränsle måste man genast uppsöka läkare. Byt kläder som är kontaminerade med bränslet.

12 SERVICEARBETEN PÅ CHASSIT

• Kontrollera gasvajerns dragning. (s 71)
• Placera bränsletanken i rätt läge och haka fast båda spoilrarna på kylarfästets sidor.
• Se till att ingel kabel eller vajer kläms fast eller skadas.

• Sätt på bränsletankavluftningens slang.
• Sätt i skruver ^1 med gummibussningen och dra åt. Specifikation

Övriga skruvar chassi M6 10 Nm

(EXC EU/AU, 300 EXC BR)

- Placera signalhornet och signalhornsfästet i korrekt läge.

• Sätt dit skruvarna ^2 med förbindningshylsa och dra åt skruvarna.
  Specifikation

Övriga skruvar chassi M6 10 Nm

- Anslut bränsleslangen.

Efterarbete

- Montera sadeln. (s 62)

12.35 Kontrollera kedjans nedsmutsning

• Kontrollera om kedjan är mycket smutsig.
  » Om kedjan är mycket smutsig:
• Rengör kedjan. (s 67)

12.36 Rengöra kedjan

Varning

Risk för olyckor Smörjmedel på däcken reducerar deras adhesionskraft.

- Avlägsna smörjmedlet med lämpligt rengöringsmedel.

Varning

Risk för olyckor Minskad bromsverkan om det finns olja eller fett på bromsskivorna.

- Bromsskivorna måste alltid hållas fria från olja och fett, gör vid behov rent med bromsrengöringsmedel.

Varning

Risk för miljöskador Miljöfarliga ämnen orsakar miljöskador.

- Oljor, fetter, filter, bränsle, rengöringsmedel, bromsvätska etc ska alltid tas omhand och lämnas in för avfallshantering enligt gällande bestämmelser.

Info

Kedjans livslängd beror till stor del på hur den sköts.

- Palla upp motorcykeln på mc-lyften. ( s 50)

Huvudarbete

- Rengör kedjan med jämna mellanrum. Efter rengöringen ska kedjan behandlas med kedjesprej.

Kedjerengöringsmedel (s 148)

Kedjesprej offroad (s 148)

Efterarbete

- Ta bort motorcykeln från mc-lyften: ( s 50)

12.37 Kontrollera kedjespänning

Varning

Risk för olyckor Risk för olyckor p g a felaktig kedjespänning.

- Om kedjan är för starkt spänd ökar belastningen på de komponenter som ingår i sekundärkraftöverföringen (kedja, frå drev, bakdrev, lager i växellådan och i bakhjulet). Förutom ökat slitage finns det risk för att kedjan i extrema fall kan gå av eller att växellådans utgående axel bryts av. Om kedjan är för slak kan den hoppa av från framdrevet resp bakdre låsa bakhjulet eller skada motorn. Se till att kedjan är korrekt spänd. Justera kedjespänningen vid behov.

Förarbete

- Palla upp motorcykeln på mc-lyften. ( s 50)

Huvudarbete

- Tryck kedjan uppåt vid kedjegliddelens ände och bestäm kedjespänningen

Info

Kedjans nedre de1 ska vara spänd.

Vid monterat kedjeskydd måste kedjan gå att dra uppåt minst så långt att den går emot kedjeskydd ^5 .

Kedjor slits inte alltid jämnt. Upprepa därför mätningen på olika delar av kedjan.

Kedjespänning 55... 58 mm

» Om kedjespänningen inte överensstämmer med specifikationen:

- Ställ in kedjespänningen. (s 69)

Efterarbete

- Ta bort motorcykeln från mc-lyften: ( s 50)

12.38 Ställa in kedjespänningen

Varning

Risk för olyckor Risk för olyckor p g a felaktig kedjespänning.

- Om kedjan är för starkt spänd ökar belastningen på de komponenter som ingår i sekundärkraftöverföringen (kedja, frå drev, bakdrev, lager i växellådan och i bakhjulet). Förutom ökat slitage finns det risk för att kedjan i extrema fall kan gå av eller att växellådans utgående axel bryts av. Om kedjan är för slak kan den hoppa av från framdrevet resp bakdre låsa bakhjulet eller skada motorn. Se till att kedjan är korrekt spänd. Justera kedjespänningen vid behov.

Förarbete

• Palla upp motorcykeln på mc-lyften. ( s 50)
• Kontrollera kedjespänningen. (s 68)

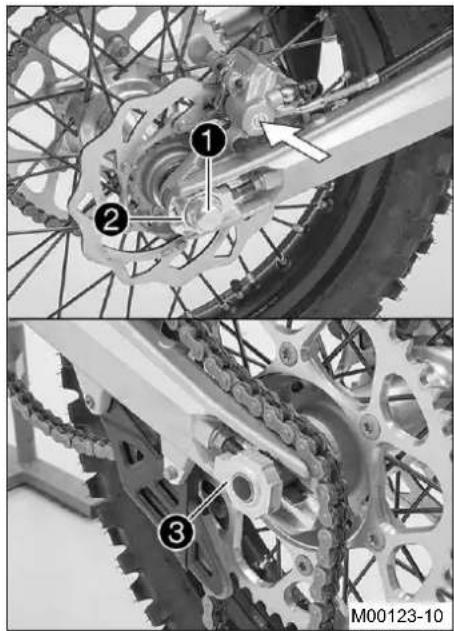

Huvudarbete

• Lossa muttern①.
• Lossa muttrarna②.
• Justera kedjans spänning genom att vrida justerskruv ^3 nå på vänster och höger sida.

Specifikation

Kedjespänning 55... 58 mm
Vrid vänster och höger justerskru ⚫ så att märkena på den vänstra och högra kedjespännaren står i samma position i förhållande till referensmärkena Ⓐ. Bakhjulet är nu rätt justerat.

• Dra åt muttrarn②.

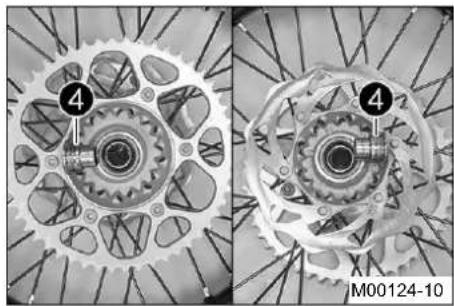

• Se till att kedjespännarr ^4 ligger an mot justerskruvarn ^3 .
• Dra åt mutter1.

Specifikation

Mutter hjulaxel bak M20x1,5 80 Nm

Info

Tack vare kedjespännarnas stora justeringsområde (32 mm) kan olika sekundära utväxlingsförhållanden köras med samma kedjelängd. Kedjespännarna 4 kan vridas 180°.

Efterarbete

- Ta bort motorcykeln från mc-lyften: ( s 50)

12.39 Kontrollera kedja, bakdrev, framdrev och kedjestyrning

Förarbete

- Palla upp motorcykeln på mc-lyften: ( s 50)

Huvudarbete

• Lägg i växellådans friläge.
• Kontrollera bakdrevet och framdrevet avseende slitage.
  » När bakdrevet resp framdrevet är nedslitna:

- Byt ut drivningssatsen.

Info

Framdrev, bakdrev och kedja bör alltid bytas ut samtidigt.

12 SERVICEARBETEN PÅ CHASSIT

- Dra i kedjans övre del med angiven Avikt

Specifikation

Vikt, mätning av kedjans slitage 10.. 15 kg

- Mät avståndet B mellan 18 kedjelänkar på kedjans nedre del.

Info

Kedjor slits inte alltid jämnt. Upprepa därför mätningen på olika delar av kedjan.

Maximalt avstånd B på kedjans längsta del

272 mm

» Om avständet B är större än det angivna mättet:

- Byt ut drivningssatsen.

Info

När en ny kedja monteras bör även bakdrev och framdrev bytas. Nya kedjor slits snabbare när de går på gamla bakdrev och framdrev.

- Kontrollera om kedjeskyddet är slitet.

» När kedjebultens undre kant befinner sig i höjd med kedjeskyddet eller under kedjeskyddet:

- Byt kedjeskydd.

- Kontrollera att kedjeskyddet sitter fast ordentligt.

- Dra åt kedjeskyddet.

Specifikation

Skruv kedjeskydd M6

6 Nm Loctite

® 243TM

- Kontrollera om kedjegliddelen är sliten.

» När kedjebultens undre kant befinner sig i höjd med kedjegliddelen eller under kedjegliddelen:

- Byt kedjegliddel.

- Kontrollera att kedjegliddelen sitter fast ordentligt.

- Dra åt kedjegliddelen.

Specifikation

Skruv kedjegliddel M8 15 Nm

12 SERVICEARBETEN PÅ CHASSIT

- Kontrollera om kedjestyrningen är sliten.

Info

Slitaget syns på kedjestyrningens framsida.

» Om kedjestyrningens ljusa del är sliten:

- Byt kedjestyrning.

- Kontrollera att kedjestyrningen sitter fast ordentligt.

- Dra åt kedjestyrningen.

Specifikation

Övriga skruvar chassi M6 10 Nm

Efterarbete

- Ta bort motorcykeln från mc-lyften: ( s 50)

12.40 Kontrollera ramen

- Kontrollera att ramen inte har sprickor eller deformationer.

» Om ramen uppvisar sprickor eller deformationer p g a mekanisk kraftinverkan:

- Byt ut ramen.

Info

En ram som skadats genom mekanisk kraftinverkan måste alltid bytas ut. KTM tillåter inte att ramen repareras.

12.41 Kontrollera baksvingen

- Kontrollera att baksvingen inte har skador, sprickor eller deformationer.

» Om skador, sprickor eller deformation upptäcks på baksvingen:

- Byt ut baksvingen.

Info

En skadad baksving måste alltid bytas ut. KTM tillåter inte att baksvingen repareras.

12.42 Kontrollera gasvajerns dragning

Förarbete

• Ta bort sadeln. (s 62)
• Demontera bränsletanken. (s 65)

12 SERVICEARBETEN PÅ CHASSIT

Gasvajern måste dras till förgasaren på baksidan av styret till höger på ramöverröret.

» Om gasvajrarna inte är dragna som de ska:

- Rätta till dragningen av gasvajrarna.

Gasvajern måste dras till förgasaren på baksidan av styret till höger på ramöverröret.

» Om gasvajrarna inte är dragna som de ska:

- Rätta till dragningen av gasvajrarna.

Efterarbete

- Montera bränsletanken. (s 66)

- Montera sadeln. (s 62)

12.43 Kontrollera gummihandtaget

- Kontrollera att gummihandtagen på styret inte är skadade, slitna eller lösa.

» Om ett gummihandtag är skadat, slitet eller löst:

- Byt ut gummihandtaget och sätt fast det ordentligt.

Gummihandtagslim (00062030051) (s 148)

12 SERVICEARBETEN PÅ CHASSIT

12.44 Sätta fast gummihandtag, extra säkerhetsåtgärd

Förarbete

- Kontrollera gummihandtaget. (s 72)

Huvudarbete

- Fäst gummihandtagen med lästråd på två ställen.

√ De ihoptvinnade trädändarna vrids bort från handflatan och böjs in mot gummihandtaget.

12.45 Ställa in kopplingshandtagets utgångsläge

- Anpassa kopplingshandtagets utgångsläge till handens storlek genom att vrida på justerskruven ^1 .

Info

När justerskruven vrids motsols ökar avständet mellan kopplingshand- taget och styret.

När justerskruven vrids medsols minskar avståndet mellan kopplingshandtaget och styret.

Inställningsområdet är begränsat.

Vrid endast justerskruven för hand och använd inte våld.

Justeringen får inte utföras under körning.

- Anpassa kopplingshandtagets utgångsläge till handens storlek genom att vrida på justerskruven ^1 .

Info

När justerskruven vrids motsols minskar avståndet mellan kopplings-handtaget och styret.

När justerskruven vrids medsols ökar avståndet mellan kopplingshand- taget och styret.

Inställningsområdet är begränsat.

Vrid endast justerskruven för hand och använd inte våld.

Justeringen får inte utföras under körning.

12.46 Kontrollera/åtgärda hydraulkopplingens vätskenivå

Info

Vätskenivån stiger när kopplingens lamellbelägg slits ner.

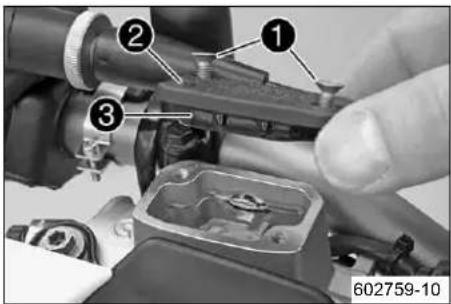

• Ställ hydraulkopplingens förrådsbehållare (som sitter på styret) i horisontellt läge.
• Ta bort skruvarna ^1 .
• Ta bort locke② med membran③.
• Kontrollera vätskenivån.

Vätskenivå nedanför behållarensövre kant

4 mm

» Om vätskenivån inte överensstämmer med specifikationen:

- Korrigera vätskenivån i hydraulkopplingen.

Hydraulolja (15) s 146)

12 SERVICEARBETEN PÅ CHASSIT

- Placera locket med membran i rätt läge. Sätt i och dra åt skruvarna.

(Alla 250/300 modeller)

• Ställ hydraulkopplingens förrådsbehållare (som sitter på styret) i horisontellt läge.
• Ta bort skruvarna ^1 .
• Ta bort locke② med membran③.
• Kontrollera vätskenivån.

Vätskenivå nedanför behållarens övre kant

4 mm

» Om vätskenivån inte överensstämmer med specifikationen:

- Korrigera vätskenivån i hydraulkopplingen.

Bromsvätska DOT 4 / DOT 5.1 ( s 146)

- Placera locket med membran i rätt läge. Sätt i och dra åt skruvarna.

Info

Utspilld bromsvätska eller vätska som runnit ut ska tvättas bort omedelbart med vatten.

12.47 Byta vätska i hydraulkopplingen

Varning

Risk för miljöskador Miljöfarliga ämnen orsakar miljöskador.

- Oljor, fetter, filter, bränsle, rengöringsmedel, bromsvätska etc ska alltid tas omhand och lämnas in för avfallshantering enligt gällande bestämmelser.

• Ställ hydraulkopplingens förrådsbehållare (som sitter på styret) i horisontellt läge.
• Ta bort skruvarna ^1 .
• Ta bort locke② med membran③.

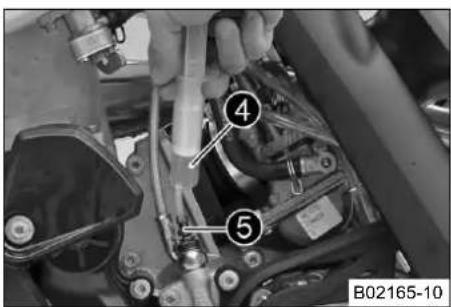

- Fyll avluftningssprutan ^4 med lämplig vätska.

Avluftningsspruta (50329050000)

Hydraulolja (15) (s 146)

- Ta bort avluftningsskruve ^5 på kopplingens slavcylinder och montera avluftningssprutan ^4 .

• Tryck in vätska i systemet tills den rinner ut utan luftbubblor ur hålet på kopp lingens manövercylinder ^6 .
• Sug ibland ut vätska ur manövercylinderns förrådsbehållare för att undvika att vätskan rinner över.
• Ta bort avluftningssprutan. Sätt i och dra åt avluftningsskruven.
• Korrigera vätskenivån i hydraulkopplingen.

Specifikation

Vätskenivå nedanför behållarens övre kant

4 mm

- Placera locket med membran i rätt läge. Sätt i och dra åt skruvarna.

12 SERVICEARBETEN PÅ CHASSIT

• Ställ hydraulkopplingens förrådsbehållare (som sitter på styret) i horisontellt läge.
• Ta bort skruvarna ^1 .
• Ta bort locke② med membran③.

- Fyll avluftningssprutan ^4 med lämplig vätska.

Avluftningsspruta (50329050000)

Bromsvätska DOT 4 / DOT 5.1 ( s 146)

- Ta bort avluftningsskruve ^5 på kopplingens slavcylinder och montera avluftningssprutan ^4 .

• Tryck in vätska i systemet tills den rinner ut utan luftbubblor ur hålet på kopp lingens manövercylinder ^6 .
• Sug ibland ut vätska ur manövercylinderns förrådsbehållare för att undvika att vätskan rinner över.
• Ta bort avluftningssprutan. Sätt i och dra åt avluftningsskruven.
• Korrigera vätskenivån i hydraulkopplingen.

Specifikation

Vätskenivå nedanför behållarens övre kant

4 mm

- Placera locket med membran i rätt läge. Sätt i och dra åt skruvarna.

12.48 Demontera motorskyddet (SIX DAYS)

- Skruva snabbkopplingen ^1 moturs tills den hoppar ur. Ta av motorskyddet.

12.49 Montera motorskyddet (SIX DAYS)

• Haka fast motorskyddet bak på ramen och vrid det uppåt framtill.
• Vrid snabbkopplingen① medsols tills det tar stopp.

13.1 Kontrollera bromshandtagets spel

Varning

Risk för olyckor Bortfall av bromsverkan.

- När det inte finns något spel för bromshandtaget utövar bromssystemet tryck på framhjulsbromsen. Framhjulsbromsen kan sluta fungera helt genom överhettning. Justera bromshandtagets spel enligt angivna värden.

- Tryck bromshandtaget mot styret och kontrollera spået

Bromshandtagets spel ≥ 3 mm

» Om spelet inte överensstämmer med specifikationen:

- Ställ in bromshandtagets spel. (s 76)

- Tryck bromshandtaget framåt och kontrollera spået

Bromshandtagets spel ≥ 3 mm

» Om spelet inte överensstämmer med specifikationen:

- Ställ in bromshandtagets utgångsläge. (s 76)

13.2 Ställa in bromshandtagets spel (Alla EXC-modeller)

• Kontrollera bromshandtagets spel. (s 76)
• Vrid på justerskruver ^1 för att justera bromshandtagets spel.

Info

När justerskruven vrids medsols minskar spelet. Tryckpunkten förskjuts längre bort från styret.

När justerskruven vrids motsols ökar spelet. Tryckpunkten förskjuts när- mare styret.

Inställningsområdet är begränsat.

Vrid endast justerskruven för hand och använd inte väld.

Justeringen får inte utföras under körning.

13.3 Ställa in bromshandtagets utgångsläge (alla XC-W-modeller)

• Kontrollera bromshandtagets spel. (s 76)
• Anpassa bromshandtagets utgångsläge till handens storlek genom att vrida på justerskruven 1.

Info

När justerskruven vrids medsols ökar avståndet mellan bromshandtaget och styret.

När justerskruven vrids motsols minskar avståndet mellan bromshandtaget och styret.

Inställningsområdet är begränsat.

Vrid endast justerskruven för hand och använd inte våld.

Justeringen får inte utföras under körning.

13.4 Kontrollera bromsskivorna

Varning

Risk för olyckor Nedsatt bromsverkan på grund av slitna bromsskivor.

- Slitna bromsskivor ska bytas omedelbart. (Din auktoriserade KTM-verkstad hjälper gärna till.)

- Kontrollera mättÅ för bromsskivans tjocklek (fram och bak) på flera ställen på bromsskivan.

Info

Genom slitage blir bromsskivan tunnare inom det område där bromsbeläggen ligger an.

Bromsskivor, slitagegräns
fram 2,5 mm
bak 3,5 mm

» Om bromsskivans tjocklek är lägre än det angivna värdet:

- Byt bromsskiva.

- Kontrollera bromskivorna framtill och baktill med avseende på skador, sprickor och deformation.

» Om skador, sprickor eller deformation upptäcks:

- Byt bromsskiva.

13.5 Kontrollera bromsvätskenivån i frambromsen

Varning

Risk för olyckor Bortfall av bromsverkan.

- Om bromsvätskenivån sjunker under den angivna markeringen eller värdet är detta ett tecken på att bromssystemet iär tätt eller att bromsbeläggen är helt nedslitna. Kontrollera bromssystemet, fortsätt inte att köra. (Din auktoriserade KTMverkstad hjälper gärna till.)

Varning

Risk för olyckor Nedsatt bromseffekt p g a gammal bromsvätska.

- Byt bromsvätska i fram- och bakbromsen enligt serviceschemat. (Din auktoriserade KTM-verkstad hjälper gärna till.)

- Placera bromsvätskebehållaren i horisontellt läge. Behållaren sitter på styret.

- Kontrollera bromsvätskenivån i synglas ^1 .

» Om bromsvätskan har sjunkit under markeringen A:

- Fyll på bromsvätska i frambromsen. (s 77)

13.6 Fylla på bromsvätska i frambromsen

Varning

Risk för olyckor Bortfall av bromsverkan.

- Om bromsvätskenivån sjunker under den angivna markeringen eller värdet är detta ett tecken på att bromssystemet in är tätt eller att bromsbeläggen är helt nedslitna. Kontrollera bromssystemet, fortsätt inte att köra. (Din auktoriserade KTMverkstad hjälper gärna till.)

Varning

Hudirritationer Hudkontakt med bromsvätskan kan orsaka hudirritationer.

- Undvik kontakt med huden eller ögonen. Förvara bromsvätskan utom räckhåll för barn.

- Använd lämpliga skyddskläder och skyddsglasögon.

- Om ögonen kommer i kontakt med bromsvätska, spola noggrant med vatten och kontakta läkare omedelbart.

Varning

Risk för olyckor Nedsatt bromseffekt p g a gammal bromsvätska.

- Byt bromsvätska i fram- och bakbromsen enligt serviceschemat. (Din auktoriserade KTM-verkstad hjälper gärna till.)

Varning

Risk för miljöskador Miljöfarliga ämnen orsakar miljöskador.

- Oljor, fetter, filter, bränsle, rengöringsmedel, bromsvätska etc ska alltid tas omhand och lämnas in för avfallshantering enligt gällande bestämmelser.

Info

Använd aldrig bromsvätska DOT 5. Denna är silikonoljebaserad och är purpurfärgad. Tätningar och bromsledningar är in gjorda för bromsvätska typ DOT 5.

Se till att bromsvätskan inte kommer i kontakt med lackerade komponenter. Bromsvätskan skadar lacken!

Använd endast ren bromsvätska som förvarats i en tättslutande behållare!

• Placera bromsvätskebehållaren i horisontellt läge. Behållaren sitter på styret.
• Ta bort skruvarna ^1 .
• Ta bort locke② och membranet③.
• Fyll på bromsvätska upp till måket

Specifikation

Mått Ⓐ (bromsvätskenivå under behållarens övre kant) 5 mm

Bromsvätska DOT 4 / DOT 5.1 (s 146)

- Placera locket med membran i rätt läge. Sätt i och dra åt skruvarna.

Info

Utspilld bromsvätska eller vätska som runnit ut ska tvättas bort omedelbart med vatten.

13.7 Kontrollera frambromsens bromsbelägg

Varning

Risk för olyckor Nedsatt bromsverkan på grund av slitna bromsbelägg.

- Slitna bromsbelägg måste bytas ut omedelbart. (Din auktoriserade KTM-verkstad hjälper gärna till.)

- Kontrollera om bromsbeläggen fortfarande har minimitjock.

Minsta tillåtna beläggtjockle A ≥ 1 mm

» Om den minsta tillåtna beläggtjockleken underskrids:

- Byt frambromsens bromsbelägg. ( s 79)

- Kontrollera bromsbeläggen med avseende på skador och sprickor.

» Om skador eller sprickor upptäcks:

- Byt frambromsens bromsbelägg. ( s 79)

13.8 Byta frambromsens bromsbelägg

Varning

Risk för olyckor Bortfall av bromsverkan.

- Underhåll och reparationer måste utföras med fackkunskaper. (Din auktoriserade KTM-verkstad hjälper gärna till.)

Varning

Hudirritationer Hudkontakt med bromsvätskan kan orsaka hudirritationer.

• Undvik kontakt med huden eller ögonen. Förvara bromsvätskan utom räckhåll för barn.
• Använd lämpliga skyddskläder och skyddsglasögon.
• Om ögonen kommer i kontakt med bromsvätska, spola noggrant med vatten och kontakta läkare omedelbart.

Varning

Risk för olyckor Nedsatt bromseffekt p g a gammal bromsvätska.

- Byt bromsvätska i fram- och bakbromsen enligt serviceschemat. (Din auktoriserade KTM-verkstad hjälper gärna till.)

Varning

Risk för olyckor Minskad bromsverkan om det finns olja eller fett på bromsskivorna.

- Bromsskivorna måste alltid hållas fria från olja och fett, gör vid behov rent med bromsrengöringsmedel.

Varning

Risk för olyckor Nedsatt bromsverkan om ej tillåtna bromsbelägg används.

- De bromsbelägg som kan köpas i handeln är oftast inte testade och godkända för användning i KTM-fordon. Bromsb gens struktur och friktionsvärde och därmed deras bromsverkan kan avvika avsevärt från KTM-orginalbromsbelägg. Or bromsbelägg används som avviker från originalutrustningen är det inte säkert att bromsbeläggen motsvarar det urspru liga typgodkännandet. Fordonet motsvarar då inte längre leveranstillständet och garantin upphör att gälla.

Varning

Risk för miljöskador Miljöfarliga ämnen orsakar miljöskador.

- Oljor, fetter, filter, bränsle, rengöringsmedel, bromsvätska etc ska alltid tas omhand och lämnas in för avfallshantering enligt gällande bestämmelser.

Info

Använd aldrig bromsvätska DOT 5. Denna är silikonoljebaserad och är purpurfärgad. Tätningar och bromsledningar är in gjorda för bromsvätska typ DOT 5.

Se till att bromsvätskan inte kommer i kontakt med lackerade komponenter. Bromsvätskan skadar lacken!

Använd endast ren bromsvätska som förvarats i en tättslutande behållare!

• Placera bromsvätskebehållaren i horisontellt läge. Behållaren är fäst vid styret.
• Ta bort skruvarna ^1 .
• Ta bort locke② med membran③.
• Tryck bromsoket för hand mot bromsskivan så att bromskolvarna trycks tillbaka. Se till att ingen bromsvätska rinner ut ur bromsvätskebehållaren, sug upp den vik behov.

Info

Se till att bromsoket inte pressas mot ekrarna när bromskolvarna trycks tillbaka.

• Ta bort saxpinnarn ^4 , dra ut bulte ^5 och ta bort bromsbeläggen.
• Rengör bromsok och bromsokshållare.

13 BROMSSYSTEM

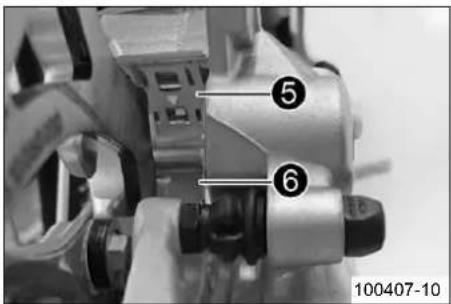

- Kontrollera att bladfjäder ^6 sitter korrekt i bromsoket och att glidpl ^7 sitter korrekt i bromsokshållaren.

- Sätt i nya bromsbelägg. Sätt i bulten och montera saxpinnen.

Info

Bromsbeläggen måste alltid bytas satsvis.

- Manövrera bromshandtaget flera gånger tills bromsbeläggen ligger an mot bromsskivan och en tydlig tryckpunkt känns.

- Korrigera bromsvätskenivån så att den överensstämmer med Aått Specifikation

Mått A (bromsvätskenivå under behållarens övre kant)

5 mm

Bromsvätska DOT 4 / DOT 5.1 ( s 146)

- Placera locket med membran i rätt läge. Sätt dit och dra åt skruvarna.

Info

Spilld bromsvätska eller vätska som runnit ut ska tvättas bort omedelbart med vatten.

13.9 Kontrollera fotbromspedalens spel

Varning

Risk för olyckor Bortfall av bromsverkan.

- När det inte finns något spel för fotbromspedalen utövar bromssystemet tryck på bakhjulsbromsen. Bakhjulsbromsen käl sluta fungera helt genom överhettning. Justera fotbromspedalens spel enligt angivna värden.

• Haka av fjäder1.
• Manövrera fotbromspedalen fram och tillbaka mellan stoppläget och anliggning mot fotbromsens cylinderkolv och kontrollera spået Specifikation

Fotbromspedalens spel 3... 5 mm

» Om spelet inte överensstämmer med specifikationen:

- Ställ in fotbromspedalens utgångsläge. (s 80)

- Haka i fjädern ^1 .

13.10 Ställa in fotbromspedalens utgångsläge

Varning

Risk för olyckor Bortfall av bromsverkan.

- När det inte finns något spel för fotbromspedalen utövar bromssystemet tryck på bakhjulsbromsen. Bakhjulsbromsen ka sluta fungera helt genom överhettning. Justera fotbromspedalens spel enligt angivna värden.

13 BROMSSYSTEM

81

- Haka av fjäder.1.

- Lossa muttern ^4 och vrid tillbaka den med tryckstån ^5 tills max. spel upp-nås.

- För individuell anpassning av fotbromspedalens utgångsläge, lossa m ^2 ern och vrid skruver ^3 tills önskat läge har uppnätts.

Info

Inställningsområdet är begränsat.

- Vrid tryckstängen5 tills önskat speA finns. Vid behov ska fotbromspedalens utgångsläge anpassas.

Specifikation

Fotbromspedalens spel 3... 5 mm

- Håll fast skruvel ^3 och dra åt mutter ^2 .

Specifikation

Mutter bromspedalstopp M8 20 Nm

- Håll fast tryckstänge ^5 och dra åt mutte ^4 .

Specifikation

Övriga muttrar chassi M6 10 Nm

- Haka i fjäderi ^1 .

13.11 Kontrollera bromsvätskenivån i bakbromsen

Varning

Risk för olyckor Bortfall av bromsverkan.

- Om bromsvätskenivån sjunker under den angivna markeringen eller värdet är detta ett tecken på att bromssystemet iär tätt eller att bromsbeläggen är helt nedslitna. Kontrollera bromssystemet, fortsätt inte att köra. (Din auktoriserade KTMverkstad hjälper gärna till.)

Varning

Risk för olyckor Nedsatt bromseffekt p g a gammal bromsvätska.

- Byt bromsvätska i fram- och bakbromsen enligt serviceschemat. (Din auktoriserade KTM-verkstad hjälper gärna till.)

- Ställ upp fordonet lodrätt.

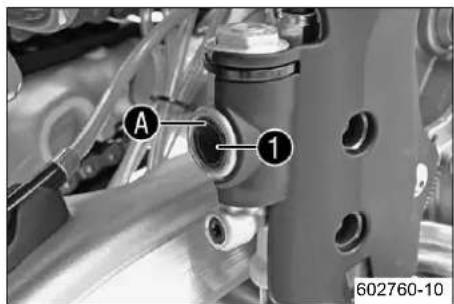

- Kontrollera bromsvätskenivån i synglas①.

» Om vätskenivån har sjunkit under markering: npå synglaset: - Fyll på bromsvätska i bakbromsen. (s 82)

13.12 Fylla på bromsvätska i bakbromsen

Varning

Risk för olyckor Bortfall av bromsverkan.

- Om bromsvätskenivån sjunker under den angivna markeringen eller värdet är detta ett tecken på att bromssystemet in är tätt eller att bromsbeläggen är helt nedslitna. Kontrollera bromssystemet, fortsätt inte att köra. (Din auktoriserade KTM-verkstad hjälper gärna till.)

Varning

Hudirritationer Hudkontakt med bromsvätskan kan orsaka hudirritationer.

• Undvik kontakt med huden eller ögonen. Förvara bromsvätskan utom räckhåll för barn.
• Använd lämpliga skyddskläder och skyddsglasögon.
• Om ögonen kommer i kontakt med bromsvätska, spola noggrant med vatten och kontakta läkare omedelbart.

Varning

Risk för olyckor Nedsatt bromseffekt p g a gammal bromsvätska.

- Byt bromsvätska i fram- och bakbromsen enligt serviceschemat. (Din auktoriserade KTM-verkstad hjälper gärna till.)

Varning

Risk för miljöskador Miljöfarliga ämnen orsakar miljöskador.

- Oljor, fetter, filter, bränsle, rengöringsmedel, bromsvätska etc ska alltid tas omhand och lämnas in för avfallshantering enligt gällande bestämmelser.

Info

Använd aldrig bromsvätska DOT 5. Denna är silikonoljebaserad och är purpurfärgad. Tätningar och bromsledningar är in gjorda för bromsvätska typ DOT 5.

Se till att bromsvätskan inte kommer i kontakt med lackerade komponenter. Bromsvätskan skadar lacken!

Använd endast ren bromsvätska som förvarats i en tättslutande behållare!

- Kontrollera bakbromsens bromsbelägg. (s 82)

Huvudarbete

• Ställ upp fordonet lodrätt.

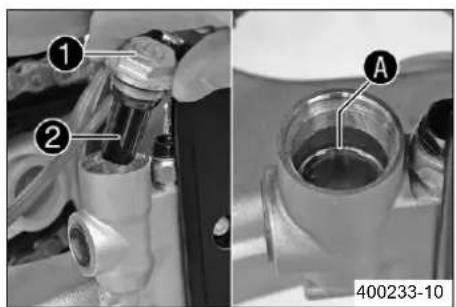

• Ta bort skruvlocke ^1 med membran ^2 och o-ring.
• Fyll på bromsvätska upp till mäÅt

Bromsvätska DOT 4 / DOT 5.1 ( s 146)

- Montera skruvlocket med membran och o-ring.

Info

Utspilld bromsvätska eller vätska som runnit ut ska tvättas bort omedelbart med vatten.

13.13 Kontrollera bakbromsens bromsbelägg

Varning

Risk för olyckor Nedsatt bromsverkan på grund av slitna bromsbelägg.

- Slitna bromsbelägg måste bytas ut omedelbart. (Din auktoriserade KTM-verkstad hjälper gärna till.)

- Kontrollera om bromsbeläggen fortfarande har minimitjock.

Minsta tillåtna beläggtjockleA

≥ 1 mm

» Om den minsta tillåtna beläggtjockleken underskrids:

- Byt bakbromsens bromsbelägg. ( s 83)

- Kontrollera bromsbeläggen med avseende på skador och sprickor.

» Om skador eller sprickor upptäcks:

- Byt bakbromsens bromsbelägg. ( s 83)

13.14 Byta bakbromsens bromsbelägg

Varning

Risk för olyckor Bortfall av bromsverkan.

- Underhåll och reparationer måste utföras med fackkunskaper. (Din auktoriserade KTM-verkstad hjälper gärna till.)

Varning

Hudirritationer Hudkontakt med bromsvätskan kan orsaka hudirritationer.

• Undvik kontakt med huden eller ögonen. Förvara bromsvätskan utom räckhåll för barn.
• Använd lämpliga skyddskläder och skyddsglasögon.
• Om ögonen kommer i kontakt med bromsvätska, spola noggrant med vatten och kontakta läkare omedelbart.

Varning

Risk för olyckor Nedsatt bromseffekt p g a gammal bromsvätska.

- Byt bromsvätska i fram- och bakbromsen enligt serviceschemat. (Din auktoriserade KTM-verkstad hjälper gärna till.)

Varning

Risk för olyckor Nedsatt bromsverkan om ej tillåtna bromsbelägg används.

- De bromsbelägg som kan köpas i handeln är oftast inte testade och godkända för användning i KTM-fordon. Bromsb gens struktur och friktionsvärde och därmed deras bromsverkan kan avvika avsevärt från KTM-orginalbromsbelägg. Or bromsbelägg används som avviker från originalutrustningen är det inte säkert att bromsbeläggen motsvarar det urspru liga typgodkännandet. Fordonet motsvarar då inte längre leveranstillståndet och garantin upphör att gälla.

Varning

Risk för miljöskador Miljöfarliga ämnen orsakar miljöskador.

- Oljor, fetter, filter, bränsle, rengöringsmedel, bromsvätska etc ska alltid tas omhand och lämnas in för avfallshantering enligt gällande bestämmelser.

Info

Använd aldrig bromsvätska DOT 5. Denna är silikonoljebaserad och är purpurfärgad. Tätningar och bromsledningar är in gjorda för bromsvätska typ DOT 5.

Se till att bromsvätskan inte kommer i kontakt med lackerade komponenter. Bromsvätskan skadar lacken!

Använd endast ren bromsvätska som förvarats i en tättslutande behållare!

• Ställ upp fordonet lodrätt.

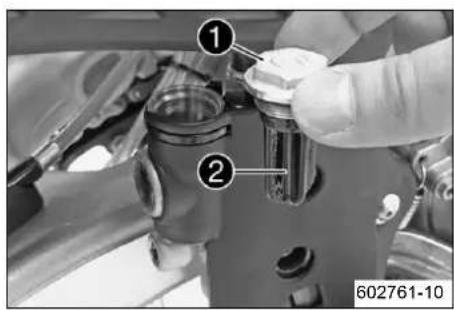

• Ta bort skruvlocke ^1 med membran ^2 och o-ring.
• Tryck tillbaka bromskolvarna till utgångsläget och se till att det inte läcker ut bromsvätska ur bromsvätskebehållaren. Sug upp den om det behövs.

Info

Se till att bromsoket inte pressas mot ekrarna när bromskolven trycks tillbaka.

• Ta bort saxpinnarn ^3 , dra ut bulte ^4 och ta bort bromsbeläggen.
• Rengör bromsok och bromsokshållare.

13 BROMSSYSTEM

- Kontrollera att bladfjäder 5 sitter korrekt i bromsoket och att glidplöesitter korrekt i bromsokshållaren.

- Sätt i nya bromsbelägg. Sätt i bulten och montera saxpinnen.

Info

Bromsbeläggen måste alltid bytas parvis.

- Manövrera fotbromspedalen flera gånger tills bromsbeläggen ligger an mot bromsskivan och en tydlig tryckpunkt känns.

- Fyll på bromsvätska upp till määt

Bromsvätska DOT 4 / DOT 5.1 ( s 146)

- Montera skruvlocket ^1 med membran ^2 och o-ring.

Info

Utspilld bromsvätska eller vätska som runnit ut ska tvättas bort omedelbart med vatten.

14.1 Demontera framhjulet

Förarbete

- Palla upp motorcykeln på mc-lyften. ( s 50)

Huvudarbete

- Tryck bromsoket för hand mot bromsskivan så att bromskolvarna trycks tillbaka.

Info

Se till att bromsoket inte pressas mot ekrarna när bromskolvarna trycks tillbaka.

• Lossa skruven ^1 några varv.
• Lossa skruvarna②.

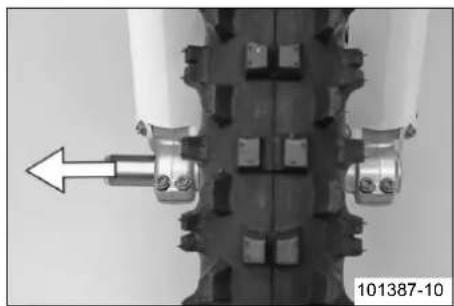

• Tryck på skruver ^1 för att skjuta ut hjulaxeln ur axelklämman.
• Ta bort skruver1.

- Håll fast framhjulet och dra ut hjulaxeln. Ta ut framhjulet ur gaffeln.

Info

Manövrera inte bromshandtaget när framhjulet är demonterat.

Lägg alltid ner hjulet så att bromsskivan inte skadas.

Risk för olyckor Minskad bromsverkan om det finns olja eller fett på bromsskivorna.

- Bromsskivorna måste alltid hållas fria från olja och fett, gör vid behov rent med bromsrengöringsmedel.

- Kontrollera hjullagret avseende skador och slitage.

» Om hjullagret är skadat eller slitet:

- Byt hjullager.

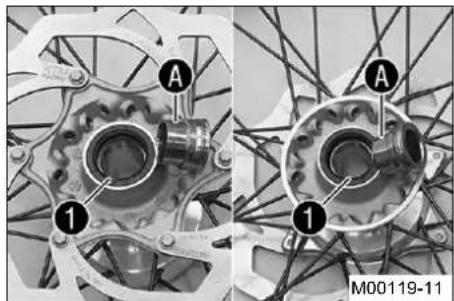

- Rengör och fetta in distanshylsornas axeltätningsrin ^1 roch löpyta ^A .

Långtidsfett (s 148)

- Sätt i distanshylsorna.

14 HJUL, DÄCK 86

- Lyft in framhjulet i gaffeln, placera det i rätt läge och sätt i hjulaxeln.

√ Bromsbeläggen är rätt placerade.

- Montera och dra åt skruv ^2 .

Specifikation

Skruv hjulaxel fram M24x1,5 45 Nm

- Manövrera bromshandtaget flera gånger tills bromsbeläggen ligger an mot bromsskivan.

- Ta bort motorcykeln från mc-lyften. (s 50)

- Dra åt frambromsen och komprimera gaffeln kraftigt flera gånger så att gaffelbenen kan justeras in.

- Dra åt skruvarna ^3 .

Specifikation

Skruv axelklämma M8 15 Nm

14.3 Demontera bakhjulet

Förarbete

- Palla upp motorcykeln på mc-lyften. ( s 50)

Huvudarbete

- Tryck bromsoket för hand mot bromsskivan så att bromskolven trycks tillbaka.

Info Se till att bromsoket inte pressas mot ekrarna när bromskolven trycks tillbaka.

- Ta bort muttern1.

- Ta bort kedjespännare ^2 . Dra endast ut hjulax ^3 så längt att bakhjulet kan skjutas framåt.

- Skjut bakhjulet framåt så långt som möjligt. Ta bort kedjan från bakdrevet.

Info Skydda motorcykeln och dess komponenter mot skador med hjälp av en presenning.

- Håll fast bakhjulet och dra ut hjulaxeln. Ta ut bakhjulet ur baksvingen.

Info Manövrera inte fotbromspedalen när bakhjulet är demonterat. Lägg alltid ner hjulet så att bromsskivan inte skadas.

Risk för olyckor Minskad bromsverkan om det finns olja eller fett på bromsskivorna.

- Bromsskivorna måste alltid hållas fria från olja och fett, gör vid behov rent med bromsrengöringsmedel.

- Kontrollera hjullagret avseende skador och slitage.

» Om hjullagret är skadat eller slitet:

- Byt hjullager.

- Rengör och fetta in distanshylsornas axeltätningsrin ^1 roch löpyta ^A .

Långtidsfett (s 148)

- Sätt i distanshylsorna.

- Lyft in bakhjulet i baksvingen, placera det i rätt läge det och sätt ②hjulaxeln

- Lägg på kedjan.

√ Bromsbeläggen är rätt placerade.

- Placera kedjespännaren ^3 i rätt läge. Montera mutte ^4 utan att dra åt den.

- Se till att kedjespännarr ^3 ligger an mot justerskruvar ^5 .

- Kontrollera kedjespänningen. (s 68)

- Dra åt mutter4.

Specifikation

Mutter hjulaxel bak M20x1,5 80 Nm

Info

Tack vare kedjespännarnas stora justeringsområde (32 mm) kan olika sekundära utväxlingsförhållanden köras med samma kedjelängd.

Kedjespännarna ③ kan vridas 180°.

- Manövrera fotbromspedalen flera gånger tills bromsbeläggen ligger an mot bromsskivan och en tydlig tryckpunkt känns.

Efterarbete

- Ta bort motorcykeln från mc-lyften: ( s 50)

14.5 Kontrollera däckens skick

Info

Montera endast däck som godkänts och/eller rekommenderats av KTM.

Andra däck kan minska köregenskaperna.

Däckens typ, skick och lufttryck påverkar motorcykelns köregenskaper.

Fram- och bakhjul ska alltid ha däck med likartat profilmönster.

Slitna däck påverkar köregenskaperna negativt, i synnerhet på våt körbana.

14 HJUL, DÄCK 88

- Kontrollera fram- och bakhjulets däck med avseende på snittskador, föremål som fastnat eller andra skador.

» Om däcket har snittskador, om föremål fastnat eller om det har andra skador: - Byt däck.

- Kontrollera mönsterdjupet.

i Info Beakta de nationella kraven angående mönsterdjupet.

Minsta mönsterdjup ≥ 2 mm

» Om mönsterdjupet är underskridet: - Byt däck.

- Kontrollera däckens ålder.

Info Däckens tillverkningsdatum ingår vanligtvis i texten på däcken. Det är de sista fyra siffrorna i DOT beteckningen. De första två siffrorna anger tillverkningsveckan och de två sista anger tillverkningsåret. KTM rekommenderar ett däckbyte senast efter 5 år, oberoende av däckens slitage.

» Om däcket är äldre än 5 år: - Byt däck.

14.6 Kontrollera lufttrycket i däcken

Info

För lågt däcktryck ökar däckets slitage och leder till överhettning.

Korrekt däcktryck säkerställer bästa möjliga körkomfort och ökar däckens livslängd.

- Ta bort dammskyddet. - Kontrollera lyfttrycket på det kalla däcket.

Däcktryck terräng
fram 1,0 bar
bak 1,0 bar

Däcktryck väg (Alla EXC-modeller)
fram 1,5 bar
bak 1,5 bar

» Om däcktrycket inte överensstämmer med specifikationen: - Korrigera däcktrycket. Montera dammskyddet.

14.7 Kontrollera ekrarnas spänning

Varning

Risk för olyckor Instabila köregenskaper på grund av felaktig ekerspänning.

- Montera dammskyddet.

- Se till att ekerspänningen är korrekt. (Din auktoriserade KTM-verkstad hjälper gärna till.)

Info

En lös eker gör att hjulet kommer ur balans. Inom kort tid kommer ytterligare ekrar att lossna.

Om ekrarna är för hårt spända kan de gå av på grund av lokal överbelastning.

Kontrollera ekerspänningen regelbundet, i synnerhet på en ny motorcykel.

14 HJUL, DÄCK 89

- Slå en gång på varje eker med klingan på en skruvmejsel.

Info

Ljudfrekvensen beror på ekerns längd och diameter.

Olika ljudfrekvenser från ekrar med samma längd och tjocklek tyder på olika spänningar.

Ett ljust ljud ska höras.

» Om ekerspänningen är olika:

- Korrigera ekerspänningen.

- Kontrollera ekrarnas åtdragningsmoment.

Specifikation

Ekernippel framhjul M4,5 6 Nm
Ekernippel bakhjul M4,5 6 Nm

Momentnyckel med flera insatser i en sats (58429094000)

15.1 Demontera batteriet (alla 200/250/300 modeller)

Varning

Risk för kroppsskador Batterisyra och batterigaser kan ge svåra frätskador.

• Förvara batterier utom räckhåll för barn.
• Använd lämpliga skyddskläder och skyddsglasögon.
• Undvik kontakt med batterisyra och batterigaser.
• Undvik gnistor och öppen låga i närheten av batteriet. Ladda endast i väl ventilerade lokaler.
• Spola med mycket vatten vid hudkontakt. Om batterisyran kommer i kontakt med ögonen, spola med vatten i minst minuter och kontakta läkare.

Förarbete

• Stäng av alla strömförbrukare och motorn.
• Ta bort sadeln. (s 62)

Huvudarbete

• Lossa minuskabeln① från batteriet.
• Dra tillbaka pluspolens loc ^2 och lossa batteriets pluskabel.
• Haka loss gummibande③ nedtill.
• Lyft ut batteriet uppåt.

15.2 Montera batteriet 🏠 (alla 200/250/300 modeller)

Huvudarbete

- Sätt in batteriet i batterifacket med polerna framåt.

(Alla 200/250/300 EU/AU/US-modeller)Batteri (YTX4L-BS) ↗ s 120)

(300 EXC BR)Batteri (YTX5L-BS) ↗ s 120)

- Haka i gummibande ^1 .

- Sätt pluskabeln② på plats, sätt dit skruven och dra åt. Specifikation

Skruv batteripol M5 2,5 Nm

Info

Kontaktbrickorna Ⓐ måste monteras mellan skruvarn ⚫ och kabelskorna Ⓛ med klorna nedåt.

• Skjut för pluspolslocke ^6 över pluspolen.
• Sätt minuskabeln③ på plats, sätt dit skruven och dra åt. Specifikation

Skruv batteripol M5 2,5 Nm

Efterarbete

- Montera sadeln. (s 62)

15.3 Ladda batteriet ↘ (alla 200/250/300 modeller)

Varning

Risk för kroppsskador Batterisyra och batterigaser kan ge svåra frätskador.

• Förvara batterier utom räckhåll för barn.
• Använd lämpliga skyddskläder och skyddsglasögon.
• Undvik kontakt med batterisyra och batterigaser.
• Undvik gnistor och öppen låga i närheten av batteriet. Ladda endast i väl ventilerade lokaler.
• Spola med mycket vatten vid hudkontakt. Om batterisyran kommer i kontakt med ögonen, spola med vatten i minst minuter och kontakta läkare.

Varning

Miljörisker Batteriets komponenter och beståndsdelar skadar miljön.

- Släng inte batterier i hushållssoporna. Defekta batterier måste kasserars med hänsyn till miljön. Lämna in batteriet till din auktoriserade KTM-återförsäljare eller till återvinningscentralen.

Varning

Risk för miljöskador Miljöfarliga ämnen orsakar miljöskador.

- Oljor, fetter, filter, bränsle, rengöringsmedel, bromsvätska etc ska alltid tas omhand och lämnas in för avfallshantering enligt gällande bestämmelser.

Info

Batteriets laddningsnivå sjunker även när batteriet inte belastas.

Laddningsnivå och laddningstyp är mycket viktiga för batteriets livslängd.

Snabb uppladdning med hög laddningsström minskar livslängden.

När laddningsström, laddningsspänning och laddningstid överskrids läcker elektrolyt ut via säkerhetsventilerna. Detta gör att batteriets kapacitet sjunker.

När batteriet tömts genom startförsöken ska det laddas direkt.

Om batteriet står urladdat under en längre tid utsätts det för en djup urladdning och sulfatering. Batteriet förstörs.

Batteriet är underhållsfritt. Det innebär att syranivån inte behöver kontrolleras.

Förarbete

• Stäng av alla strömförbrukare och motorn.
• Ta bort sadeln. (s 62)
• Dra av batteriets minuskabel för att undvika skador på fordonets elektroniska utrustning.

Huvudarbete

- Anslut batteriladdaren till batteriet. Slå på laddaren.

Batteriladdare (58429074000)

Dessutom kan laddaren användas för att testa vilospänningen, batteriets startförmåga och generatorn. Det är inte möjligt att överladda batteriet med denna laddare.

Info

Ta aldrig bort lock ^1 .

Ladda batteriet med max 10% av den kapacitet som är angiven på batter höljet ②.

- Stäng av laddaren efter uppladdningen. Anslut minuskabeln till batteriet. Specifikation

Laddningsström, laddningsspänning och laddningstid får inte överskridas.
Ladda upp batteriet med jämna mellanrum om motorcykeln inte körs	3 månader

Efterarbete

- Montera sadeln. (s 62)

15.4 Byta huvudsäkring (alla 200/250/300 modeller)

Varning

Brandrisk När felaktiga säkringar används kan elsystemet överbelastas.

- Använd endast säkringar med korrekt amperetal. Säkringar får aldrig förbikopplas eller repareras.

Info

Huvudsäkringen skyddar alla elektriska förbrukare i fordonet. Den sitter i startreläets hus under luftfilterboxens skydd.

• Stäng av alla strömförbrukare och motorn.
• Demontera luftfilterboxens skydd. (s 62)

Huvudarbete

- Ta bort skruver ^1 .

- Lyft upp inklädnaden bænågot och dra av startrelå från hållaren.

• Ta bort skyddshättorna.

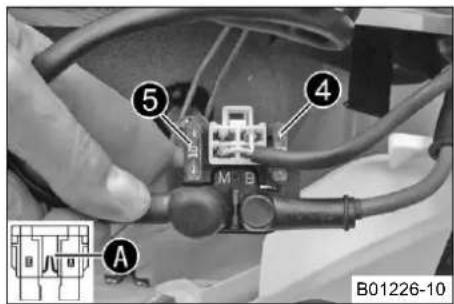

• Ta bort den trasiga huvudsäkring ^4 .

Info

När smältträden A är bruten är säkringen defekt.

Inne i startreläet finns en reservsäk

• Sätt i en ny huvudsäkring.
  Säkring (58011109110) (s 120)
• Kontrollera att elsystemet fungerar.

Tips

Sätt i en ny reservsäkring så att en sådan finns till hands.

• Stick på skyddshättorna.
• Stick på startreläet på hållaren och dra kabeln.
• Sätt inklädnaden bak på plats. Sätt dit och dra åt skruven.

Specifikation

Övriga skruvar chassi M6 10 Nm

Efterarbete

- Montera luftfilterboxens skydd. (s 62)

15.5 Demontera strålkastarmasken med strålkastaren

• Stäng av alla strömbrytare.
• Ta bort skruver ^1 och klämman.
• Lossa gummibandet ^2 . Skjut strålkastarmasken uppåt och sväng den framåt.

- Lossa den elektriska stickkontakte ^3 och ta av strålkastarmasken med strålkastaren.

15.6 Montera strålkastarmasken med strålkastaren

- Placera strålkastarmasken i rätt läge och fixera den med gumband

Info

Se till att piggarna sitter fast i framskärmen.

- Placera bromskablarna och kabelhärvan i korrekt läge. Sätt dit klämman, sätt i ocl dra åt skruver ^3 .

Efterarbete

- Kontrollera strålkastarinställningen. (s 95)

15.7 Byta strålkastarlampa

Observera

Skador på reflektorn Minskad lyskraft.

- Fett på lampans glaskolv förångas i värmen och fastnar på reflektorn. Gör rent glaskolven innan den monteras och se till att den hålls fri från fett.

Förarbete

- Demontera strålkastarmasken med strålkastaren. (s 93)

• Skruva skyddet ^1 tillsammans med den underliggande lamphållaren motsols till anslag och lyft upp den.

• Dra ut lamphållarer ^2 för positionsljuset ur reflektorn.

• Dra ut strålkastarlampa ^3 .

• Sätt i en ny strålkastarlampa.

Strålkastare (HS1 / sockel BX43t) ( s 120)

- Sätt in skyddet med lamphållaren i reflektorn och vrid medsols till anslag.

Info

Se till att o-ringe 4 sitter korrekt.

- Sätt in lamphållaren för positionsljuset i reflektorn.

Efterarbete

• Montera strålkastarmasken med strålkastaren. (s 93)
• Kontrollera strålkastarinställningen. (s 95)

15.8 Byta lampa för körriktningvisaren (Alla EXC-modeller)

Observera

Skador på reflektorn Minskad lyskraft.

- Fett på lampans glaskolv förångas i värmen och fastnar på reflektorn. Gör rent glaskolven innan den monteras och se till att den hålls fri från fett.

• Ta bort skruven på körriktningsvisarens baksida.
• Ta försiktigt bor① glaset från körriktningsvisaren.
• Tryck försiktigt ihop det orangefärgade skyd 2 tvid piggarna och ta bort det.
• Tryck in körriktningvisarlampan lätt i hållaren, vrid moturs ca 30° och dra ut den ur hållaren.

Info

Vidrör inte reflektorn med fingrarna och se till att det inte kommer fett på den.

- Tryck in den nya körriktningvisarlampan lätt i hållaren och vrid den medurs så längt det går.

Körriktningsvisare (R10W / sockel BA15s) ( s 120)

• Montera det orangefärgade skyddet.
• Sätt glaset på plats.
• Sätt dit skruven och skruva den först moturs tills den hakar i gångorna med ett hopp. Dra åt skruven lätt.

Efterarbete

- Kontrollera att körriktningvisarna fungerar.

15.9 Kontrollera strålkastarinställningen

• Ställ fordonet på ett vågrätt underlag framför en ljus mur och rita ett märke i höj med strålkastarens mitt.
• Rita ett annat märke på avsta Bunder det första märket. Specifikation

Avständ B

5 cm

- Ställ upp fordonet lodrätt framför muren på avstÅdet Specifikation

Avständ A

5 m

• Nu sätter sig föraren på motorcykeln.
• Tänd halvljuset.
• Kontrollera strålkastarinställningen.

För en motorcykel med förare ska gränsen mellan ljust och mörkt område befinna sig exakt på det nedre märket.

» Om gränsen mellan ljust och mörkt område inte överensstämmer med specifikationen:

- Ställ in strålkastarens räckvidd. (s 95)

15.10 Ställa in strålkastarens räckvidd

- Kontrollera strålkastarinställningen. (s 95)

Huvudarbete

• Lossa skruven ^1 .
• Ställ in strålkastarens räckvidd genom att vrida på den.

Specifikation

För en motorcykel med förare ska gränsen mellan ljust och mörkt område befinna sig exakt på det nedre märket (enligt avsnittet Kontrollera strålkastarens inställning).

Info

Om motorcykeln har monterad packning måste strålkastarens räckvidd eventuellt korrigeras.

- Dra åt skruve①.

15.11 Byta hastighetsmätarens batteri

- Demontera strålkastarmasken med strålkastaren. (s 93)

Huvudarbete

• Ta bort skruvarna1.
• Dra ut hastighetsmätaren uppåt ur hållaren.

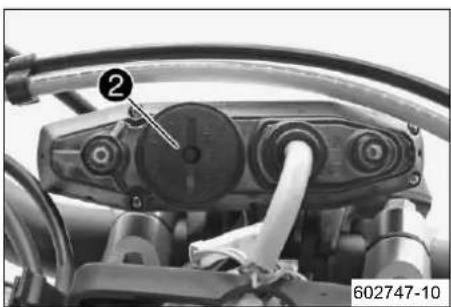

• Vrid skyddet ^2 motsols med ett mynt tills det tar stopp och ta av locket.
• Ta bort hastighetsmätarens batte ^3 .
• Sätt i ett nytt batteri med texten vänd uppåt.

Hastighetsmätarbatteri (CR 2430) (s 120)

- Kontrollera att skyddets o-ring sitter rätt.

• Sätt skyddet ^2 på plats och vrid det medsols med ett mynt tills det tar stopp.
• Tryck på en valfri knapp på hastighetsmätaren.

√ Hastighetsmätaren aktiveras.

• Sätt hastighetsmätaren på plats i hållaren.
• Sätt dit skruvarna och brickorna och dra åt skruvarna.

Efterarbete

• Montera strålkastarmasken med strålkastaren. (s 93)
• Kontrollera strålkastarinställningen. (s 95)
• Ställ in kilometer/engelsk mil.
• Ställ in hastighetsmätarfunktionerna.
• Ställ in klockan.

16.1 Kylsystem

(Alla 125/200 modeller)

Vattenpumpen ① i motorn sörjer för en tvångscirkulation av kylvätskan.

Vid uppvärmning stiger trycket i kylsystemet. Detta tryck regleras av en ventil i kylarlocket ②. Den angivna kylvätsketemperaturen kan därför tillåtas utan att funktionsstörningar uppstår.

120 ℃

Kylningen fås av fartvinden.

Lägre körhastighet ger lägre kyleffekt. Smutsiga kylflänsar minskar också kyleffekten.

(Alla 250/300 modeller)

Vattenpumpen 1 i motorn sörjer för en tvångscirkulation av kylvätskan.

Vid uppvärmning stiger trycket i kylsystemet. Detta tryck regleras av en ventil i kylarlocket ②. Den angivna kylvätsketemperaturen kan därför tillåtas utan att funktionsstörningar uppstår.

120 ℃

Kylningen fås av fartvinden.

Lägre körhastighet ger lägre kyleffekt. Smutsiga kylflänsar minskar också kyleffekten.

16.2 Kontrollera frostskyddet och kylvätskenivån

Varning

Risk för skållskador När motorcykeln körs blir kylvätskan mycket varm och dessutom trycksatt.

- Öppna inte kylare, kylslangar eller andra komponenter i kylsystemet när motorn är driftsvarm. Vänta tills motorn och kylsystemet har svalnat. Om skållskador uppstår ska de drabbade ställena spolas med ljummet vatten.

Varning

Brandrisk Kylvätskan är giftig och hälsovådlig.

- Se till att kylvätskan inte kommer i kontakt med hud, ögon eller kläder. Vid ögonkontakt ska ögonen spolas med vastom omedelbart. Uppsök läkare. Tvätta genast av kontaminerade hudområden med tvål och vatten. Om man har svalt kylvätska måste man genast uppsöka läkare. Byt kläder som är kontaminerade med bränslet. Se till att förvara kylvå utom räckvidd från barn.

• Ställ motorcykeln på en vägrät yta.
• Ta bort kylarlocket.
• Kontrollera kylvätskans frostskydd.

-25... -45 °C

» Om kylvätskans frostskydd inte överensstämmer med specifikationen:
- Korrigera kylvätskans frostskydd.

- Kontrollera kylvätskenivån i kylaren.

Kylvätskans nivå A över kylarlamellerna.

10 mm

» Om kylvätskenivån inte överensstämmer med specifikationen:
- Korrigera kylvätskenivån.

Alternativ 1

Kylvätska (s 146)

Alternativ 2

Kylvätska (färdigblandad) (s 147)

- Montera kylarlocket.

16.3 Kontrollera kylvätskenivån

Varning

Risk för skållskador När motorcykeln körs blir kylvätskan mycket varm och dessutom trycksatt.

- Öppna inte kylare, kylslangar eller andra komponenter i kylsystemet när motorn är driftsvarm. Vänta tills motorn och kylsystemet har svalnat. Om skållskador uppstår ska de drabbade ställena spolas med ljummet vatten.

Varning

Brandrisk Kylvätskan är giftig och hälsovådlig.

- Se till att kylvätskan inte kommer i kontakt med hud, ögon eller kläder. Vid ögonkontakt ska ögonen spolas med var omedelbart. Uppsök läkare. Tvätta genast av kontaminerade hudområden med tvål och vatten. Om man har svalt kylvätska måste man genast uppsöka läkare. Byt kläder som är kontaminerade med bränslet. Se till att förvara kylvä utom räckvidd från barn.

• Ställ motorcykeln på en vägrät yta.
• Ta bort kylarlocket.
• Kontrollera kylvätskenivån i kylaren.

Kylvätskans nivåAöver kylarlamellerna.

10 mm

» Om kylvätskenivån inte överensstämmer med specifikationen: - Korrigera kylvätskenivån.

Alternativ 1

Kylvätska (s 146)

Alternativ 2

Kylvätska (färdigblandad) 📋 s 147)

- Montera kylarlocket.

16.4 Tappa av kylvätska

Varning

Risk för skållskador När motorcykeln körs blir kylvätskan mycket varm och dessutom trycksatt.

- Öppna inte kylare, kylslangar eller andra komponenter i kylsystemet när motorn är driftsvarm. Vänta tills motorn och kylsystemet har svalnat. Om skållskador uppstår ska de drabbade ställena spolas med ljummet vatten.

Varning

Brandrisk Kylvätskan är giftig och hälsovådlig.

- Se till att kylvätskan inte kommer i kontakt med hud, ögon eller kläder. Vid ögonkontakt ska ögonen spolas med vastom omedelbart. Uppsök läkare. Tvätta genast av kontaminerade hudområden med tvål och vatten. Om man har svalt kylvätska måste man genast uppsöka läkare. Byt kläder som är kontaminerade med bränslet. Se till att förvara kylväutom räckvidd från barn.

• Ställ upp motorcykeln lodrätt.
• Ställ en lämplig behållare under vattenpumpens lock.

(Alla 125/200 modeller)

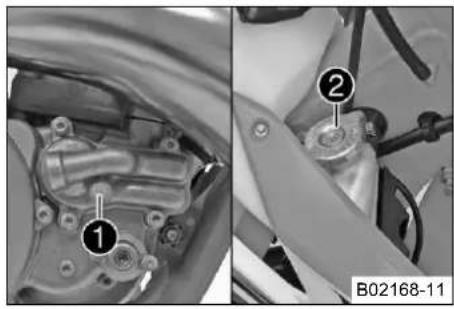

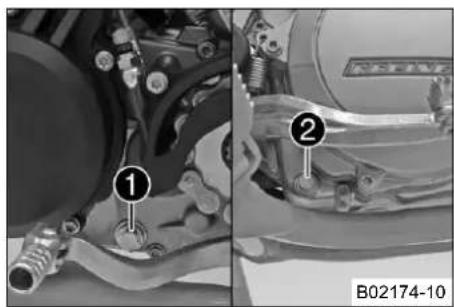

• Ta bort skruver①. Ta bort kylarlock?
• Låt kylvätskan rinna ut helt.
• Sätt i skruver ^1 och en ny tätningsring och dra åt den. Specifikation

Avtappningsskruv vattenpumplock M

10x1 15 Nm

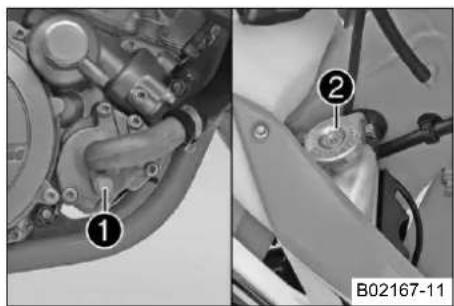

• Ta bort skruver①. Ta bort kylarlock②.
• Låt kylvätskan rinna ut helt.
• Sätt i skruver ^1 och en ny tätningsring och dra åt den. Specifikation

Avtappningsskruv vattenpumplock M10x1 15 Nm

16.5 Fylla på kylvätska

Varning

Brandrisk Kylvätskan är giftig och hälsovådlig.

- Se till att kylvätskan inte kommer i kontakt med hud, ögon eller kläder. Vid ögonkontakt ska ögonen spolas med var omedelbart. Uppsök läkare. Tvätta genast av kontaminerade hudområden med tvål och vatten. Om man har svalt kylvätska måste man genast uppsöka läkare. Byt kläder som är kontaminerade med bränslet. Se till att förvara kylvå utom räckvidd från barn.

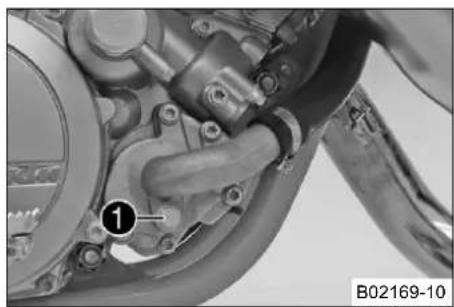

• Se till att skruve ^1 är fast åtdragen.
• Ställ upp motorcykeln lodrätt.
• Fyll kylaren helt med kylvätska.

Kylvätska 1,2 I Kylvätska ( s 146)
	Kylvätska (färdigblandad) ( s 147)

- Skruva ur skruver ^3 tills kylvätskan som rinner ut inte innehåller några luftbubblor. Sätt dit skruve ^3 igen och dra åt den.

Specifikation

Avluftningsskruv topplock M6

10 Nm

• Se till att skruve i är fast åtdragen.
• Ställ upp motorcykeln lodrätt.
• Fyll kylaren helt med kylvätska.

Kylvätska 1,2 I Kylvätska ( s 146)
	Kylvätska (färdigblandad) ( s 147)

- Ställ fordonet som på bilden och se till att det inte kan rulla iväg. Höjdskillnaden måste vara A.

Specifikation

Höjdskillnad A

75 cm

Info

För att all luft ska kunna komma ut ur kylsystemet måste man lyfta up fordonet framtill. Om kylsystemet är dåligt avluftat minskar kyleffekten och motorn kan överhettas.

- Ställ fordonet på en vågrät yta igen.

• Fyll kylaren helt med kylvätska.
• Montera kylarlocket②.
• Varmkör motorn.

Efterarbete

- Kontrollera kylvätskenivån. (s 98)

17.1 Kontrollera gasvajerns spel

- Kontrollera att gashandtaget går lätt. - Ställ styret i läget för körning rakt framåt. Vrid gashandtaget lätt fram och tillbaka för att bestämma gasvajerns spel.

Gasvajer, spel 3... 5 mm

» Om gasvajerns spel inte överensstämmer med specifikationen:

- Ställ in gasvajerns spel. ( s 101)

Fara

Risk för förgiftning Avgaser är giftiga och kan leda till medvetslöshet och dödsfall.

- När motorn går krävs en tillräckligt kraftig ventilation. Motorn får inte startas eller köras i slutna utrymmen utan lämplig utsugning.

- Starta motorn och låt den gå på tomgång. Vrid styret fram och tillbaka över hela styrområdet.

Tomgångsvarvtalet får inte förändras.

» Om tomgångsvarvtalet förändras:

- Ställ in gasvajerns spel. ( s 101)

17.2 Ställa in gasvajerns spel

Huvudarbete

- Ställ styret i läget för körning rakt framåt. - Skjut tillbaka dammtätninge 1. - Se till att gasvajerns hölje är inskjutet i justersk2 vså långt det går. - Lossa muttern 3. - Vrid justerskruven 2 så att gasvajern har spel vid gashandt 4. et Specifikation

Gasvajer, spel 3... 5 mm

- Dra åt mutter③. - Skjut på skyddshylsa①.

Efterarbete

- Kontrollera att gashandtaget går lätt.

17.3 Förgasare - tomgång

Förgasarens tomgångsinställning har stor betydelse för startegenskaperna, för en stabil tomgång och för reaktionen vid gaspådrag. Detta innebär att en motor med rä inställd tomgång går lättare att starta än en motor med felinställd tomgång.

Info

Förgasaren och tillhörande komponenter utsätts för extra stort slitage pga. motorvibrationerna. Slitaget kan leda till funktionsfel.

Vid leveransen är förgasaren inställd på följande värden.

Höjd över havet 500 m
Omgivningstemperatur	20 °C

Blyfri bensin (95 oktan) blandad med tvåtaktsolja (1.60) (s 146)

Tomgångsvarvtalet ställs in med justerskruv ^1 .

17 INSTÄLLNING AV MOTORN
