Säkerhetsinformation ____ 2
Produktbeskrivning ____ 4
Innan maskinen används första gången ____ 5
Häll – daglig användning ____ 6
Häll – råd och tips ____ 6
Häll – underhåll och rengöring ____ 7

Ugn – daglig användning ____ 7
Ugn – råd och tips ____ 9
Ugn – underhåll och rengöring ____ 11
Om maskinen inte fungerar ____ 14
Installation 14
Miljöskydd ____ 16

Med reservation för ändringar

Säkerhetsinformation

Läs den här bruksanvisningen noga före installation:

• För din egen säkerhet och för maskinens säkerhet
• För att skydda miljön
• För korrekt användning av produkten.
  Spara denna bruksanvisning och se till att den följer med produkten om du flyttar eller säljer den.
  Tillverkaren är inte ansvarig om en felaktig installation och användning orsakar skada.

Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn ska inte leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn. Det finns risk för kvävning eller annan fysisk skada.
• Håll barn och husdjur borta från ugnen när luckan är öppen eller när ugnen används. Det finns risk för skada eller bestående handikapp.
• Om produkten har barnlås eller knapplåsfunktion ska det användas. Det hindrar småbarn och husdjur från att oavsiktligt sätta på ugnen.

Allmän säkerhet

• Ändra inte produktens specifikation. Det finns risk för personskada och skada på produkten.
• Lämna inte produkten utan tillsyn under användning.
• Stäng av produkten efter varje användningstillfälle.

Installation

- Förutsättningar för installation för den här produkten beskrivs på etiketten (eller dataplåten).

• Produkten får bara installeras och anslutas av en behörig tekniker. Kontakta ett auktoriserat servicecenter. Detta för att förhindra konstruktionsskador eller fysisk skada.
• Kontrollera att produkten inte har skadats under transporten. Nätanslut inte produkten om den är skadad. Kontakta leverantören vid behov.
• Ta bort allt förpackningsmaterial, dekaler och folier från produkten före användning. Ta inte bort typskylten. Det kan göra garantin ogiltig.
• Gällande lagar, förordningar, direktiv och standarder i landet där produkten används måste följas (t.ex. säkerhetsbestämmelser, regler för kassering och återvinning och elektriska säkerhetsbestämmelser).
• Var försiktig när du flyttar produkten. Denna produkt är tung. Använd alltid skyddshandskar. Dra aldrig produkten i handtaget.
• Kontrollera att produkten inte är inkopplad på elnätet vid installation (i förekommande fall).

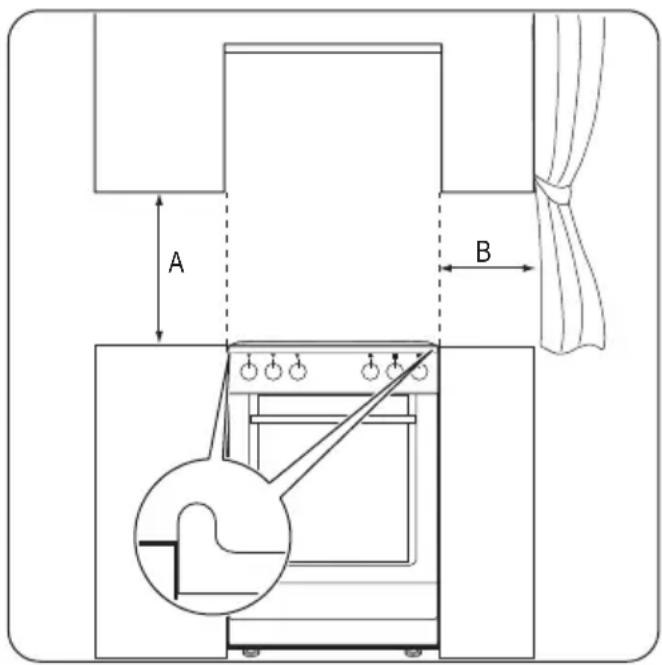

• Minsta avständ till andra produkter ska beaktas.
• Placera inte produkten på en sockel.

Elektrisk anslutning

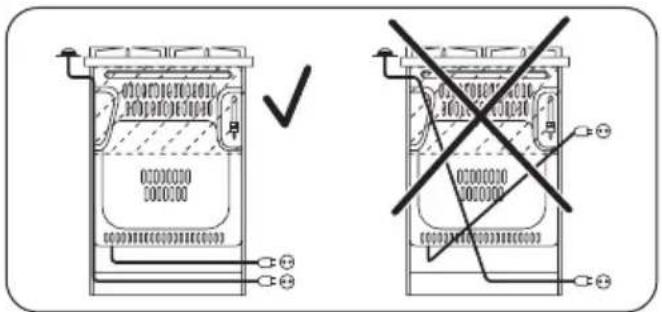

• Produkten får bara installeras och anslutas av en behörig elektriker. Kontakta ett auktoriserat servicecenter. Detta för att förhindra konstruktionsskador eller fysisk skada.
• Produkten måste jordas.
• Kontrollera att elinformationen på typskylten överensstämmer med spänningen i hemmet.
• Information om spänningen finns på typskylten.

• Du måste ha korrekta isoleringsanordningar: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.

• Vid anslutning av elektriska produkter till ett nätuttag, låt aldrig kablar vidröra eller komma nära den varma luckan på produkten.

• Använd inte grenuttag, adaptrar eller förlängningskablar. Risk för brand.
• Var försiktig så att nätkontakten eller sladden inte kläms eller skadas bakom produkten.
• Se till att nätkontakten är åtkomlig efter installationen.
• Dra inte i strömkabeln för att koppla bort produkten från eluttaget. Dra alltid i stickkontakten (i förekommande fall).
• Byt inte ut eller ändra strömkabeln. Kontakta service-centret.

Användning

• Använd produkten bara för matlagning i ett hushåll. Produkten får inte användas kommersiellt eller industriellt. Detta för att förhindra fysisk skada på person eller skada på egendom.
• Övervaka alltid produkten under användning.
• Håll dig på avständ när du öppnar luckan när produkten används. Het ånga kan strömma ut. Det finns risk att bränna sig.
• Använd inte produkten om den har kontakt med vatten. Använd inte produkten med våta händer.
• Använd inte produkten som arbets- eller avlastningsyta.
• Produktens kokzon blir het under användning. Det finns risk att bränna sig. Lägg inte metallföremål som bestick eller kokkärlslock på ytorna eftersom de kan bli heta.
• Produktens insida blir het under användning. Det finns risk att bränna sig. Använd handskar när du sätter in eller tar ut tillbehör eller formar.
• Produkten och åtkomliga delar blir heta under användning. Var försiktig så att du inte rör vid värme-elementen. Håll barn borta från produkten om de inte är under uppsikt hela tiden.
• Öppna luckan försiktigt. Användning av ingredienser som innehåller alkohol kan producera en blandning av luft och alkohol. Det finns då risk för brand.
• Låt inte gnistor eller öppna lågor komma nära produkten när du öppnar luckan.
• Placera inte brandfarliga produkter eller föremål som är våta av brandfarliga produkter och/eller föremål

som lätt smälter (av plast eller aluminium) i, i närheten av eller på produkten. Det finns risk för explosion eller brand.

- Stäng av kokzonerna efter varje användningstillfälle.

- Använd inte kokzonerna utan eller med tomma kokkärl

- Låt inte kokkärl torrkoka. Detta kan orsaka skador på kokkärl och hållens yta.

- Ytan kan skadas om föremål eller kokkärl faller på den.

- Placera inte heta kokkärl i närheten av kontrollpanelen eftersom värmen kan skada produkten.

- Var försiktig när du tar bort eller installerar tillbehören, för att undvika skada på produktens emalj.

- Kokkärl tillverkade av gjutjärn, gjuten aluminium eller med skadad botten kan repa hållens yta om de dras över den.

- Missfärgning av emaljen påverkar inte produktens funktion.

- För att förhindra skada eller missfärgning på emailjen:

– ställ inga föremål direkt på bottnen och täck inte med folie
– ställ inte hett vatten direkt i produkten
– låt inte fuktiga kärl eller matvaror stå kvar i produkten efter att tillagningen är klar.

- Tyng inte ner luckan när den är öppen.

- Placera inte brännbara material i utrymmet under ugnen. Förvara enbart värmebeständiga föremål där (i förekommande fall).

- Täck inte över ugnens ångventiler. De sitter på översidans bakre del (i förekommande fall).

- Sätt inte något på hällen som kan smälta.

- Om ytan är spräckt, koppla ur produkten ur eluttaget. Det finns risk för elstötar.

- Placera inte material som leder värme (t.ex. tunn metallväv eller värmeledare med metallöverdrag) under kokkärlen. Överdriven värmereflexion kan skada hållen.

- Använd inte produkten under ett strömavbrott.

Underhåll och rengöring

- Se till att produkten har kallnat före underhåll. Det finns risk att bränna sig. Det finns risk att glaspanelerna kan spricka.

• Var noga med att alltid hålla produkten ren. Ansamling av fett eller andra matrester kan orsaka brand.
• Regelbunden rengöring förhindrar att ugnens ytmaterial skadas
• Både för din egen och produktens säkerhet ska produkten alltid rengöras med milt handdiskmedel och vatten. Använd inte brandfarliga produkter eller produkter som kan orsaka korrosion.
• Rengör inte produkten med ång- eller högtryckstvätt, vassa föremål, rengöringsmedel med slipeffekt, repande svampar eller fläckborttagningsmedel.
• Om du använder ugnsspray, följ tillverkarens anvisningar. Spruta aldrig någonting på värmeelementen eller termostatens sensor (i förekommande fall).
• Rengör aldrig glasluckan med slipande rengöringsmedel eller en metallskrapa. Innerglasets värmebeständiga yta kan spricka och gå sönder.
• När luckans glas skadas blir de sköra och kan gå sönder. De måste bytas. Kontakta ett servicecenter.
• Var försiktig när du tar bort luckan. Luckan är tung.
• Lamporna som används i den här produkten är specialampor som endast är avsedda för användning i

produkter som denna. De kan inte användas för att lysa upp ett rum, varken helt eller delvis.

- Om det blir nödvändigt att byta ut lampan, byter du mot en med samma effekt som är specialdesignad för produkter som denna.

- Koppla från produkten från nätet före byte av ugnslampan. Det finns risk för elstöt. Låt produkten svalna. Det finns risk att bränna sig.

Kundservice

• Bara en behörig tekniker får reparera eller utföra arbete på maskinen. Kontakta ett auktoriserat servicecenter.
• Använd endast originaldelar vid reparationer och utbyten.

Bortskaffande av apparaten

• Gör så här för att förhindra fysiska skador:
  – Koppla loss apparaten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Förstör lucklåset. Därigenom kan inte barn eller små djur stängas in i produkten. Risk för kvävning.

Produktbeskrivning

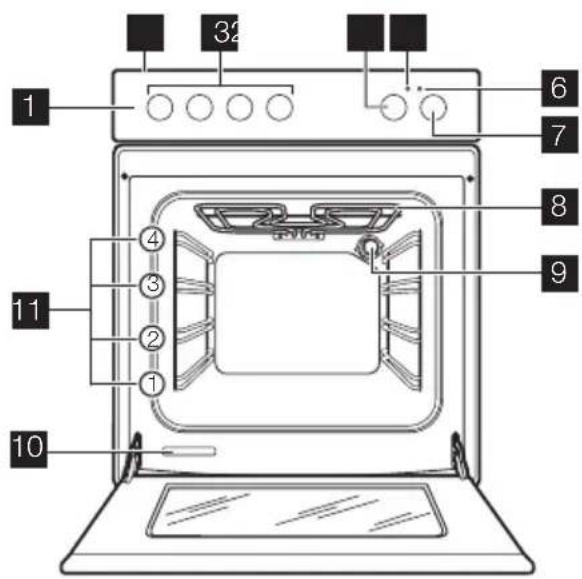

Allmän översikt

1 32 6 7 8 9 4 3 2 11 10

1 Kontrollpanel
2 Häll
3 /red för hällen
4 /red för ugnstemperaturen
5 Temperaturvisning
6 Kontrollampa för hällvred
7 /red för ugnsfunktionerna
8 Grill
9 Jgnslampa
10 Typskylt
11 Falsnivåer

Beskrivning av hällen

140 mm 180 mm 180 mm 140 mm 140 mm 2 3 4 5

1 Enkel kokzon 1200 W
2 Enkel kokzon 1800 W
3 Enkel kokzon 1200 W
4 Restvärmeindikator (4 lampor)
5 Enkel kokzon 1800 W

Tillbehör

• Galler

För kokkärl, kakformar, stekar.

- Platt bakplåt

För kakor och småkakor.

• Långpanna

För bakning och stekning eller som uppsamlingsfat för fett.

- Förvaringslåda

Förvaringslådan finns under ugnsutrymmet.

Varning Förvaringslådan kan bli het när produkten används.

• Installera teleskopskenor (tillval)

För att sätta galler eller plåtar på den. Du kan använda dem var för sig.

Innan maskinen används första gången

Varning Se kapitlet "Säkerhetsinformation".

Avlägsna allt förpackningsmaterial som finns både inuti och utanpå ugnen innan produkten ans. Ta inte bort typskylten.

Försiktighet Håll alltid i mitten av handtaget för att öppna ugnsluckan.

Första rengöring

- Tag bort alla delar från produkten.

- Rengör produkten före första användning.

Försiktighet Använd inte slipande rengöringsmedel! Dessa kan skada ytan. Sett "Underhåll och rengöring".

Förvärmning

1. Ställ in funktionen ☐ och maxtemperatur.
2. Kör ugnen tom i 45 minuter.
3. Ställ in funktionen 📋 och maxtemperatur.
4. Kör ugnen tom i 15 minuter.

Detta är till för att bränna av eventuella rester från ugn-sytan. Tillbehören kan bli hetare än vid normal använd-

ning. Under denna period kan ugnen avge en viss lukt och rök. Detta är normalt. Kontrollera att luftflödet är till-räckligt.

Mekaniskt lucklås

Det hindrar barn från att öppna ugnsluckan.

Häll – daglig användning

Varning Se kapitlet "Säkerhetsinformation".

Värmelägen

Kontrollvred Funktion
0 Av-läge
1-9	Värmelägen(1 = lägst; 9 = högst)

1. Vrid kontrollvredet till önskat värmeläge. Hällens kontrollampa tänds.

Häll – råd och tips

Kokkärl

• Kokkärlets botten skall vara så tjock och plan som möjligt.
• Kokkärl av emaljerat stål med aluminium- eller kopparbotten kan orsaka missfärgning på glaskeramiken.

Spara energi

- Sätt om möjligt alltid ett lock på kokkärlet.

För att öppna produktens lucka:

1. Drag och håll i lucklåset.
2. Öppna luckan.

Drag inte i luckläset när produktens lucka stängs!

Viktigt Avstängning av produkten avaktiverar inte det mekaniska lucklåset.

1. Vrid kontrollvredet till läge "0" för att slutföra tillagningen. Om alla kokzoner är avaktiverade släcks hållens kontrollampa.

Restvärmeindikering

Restvärmeindikeringen tänds när en kokzon är varm.

Varning Risk för brännskador på grund av restvärme!

• Ställ kokkärlet på kokzonen innan du sätter på zonen.
• Stäng av kokzonen innan tillagningen är klar för att utnyttja restvärmen.
• Botten på pannor och kokkärl måste vara lika stor som kokzonen.

Exempel på olika typer av tillagning

Uppgifterna i tabellen är endast avsedda som vägledning.

Värme-läge	Använd för: Tid Anvisning
1 Varmhållning av tillagad mat efter be-		hov	Täck över
1-2 Hollandaisesås, smältning: smör, choklad, gelatin		5-25 mi-nuter	Rör om då och då
1-2 Stanning: omeletter, äggstanning 10-40 mi-		nuter	Tillaga med lock
2-3 Sjudning av ris och mjölkbaserade rätter, värmning av färdiglagade rätter		25-50 mi-nuter	Tillsätt minst dubbla mängden vätska som ris, rör om mjölkrätter under tillag-ningen
3-4 Ångkoka grönsaker, fisk, kött 20-45 mi-		nuter	Tillsätt några matskedar vätska
4-5 Koka potatis 20-60 mi-		nuter	Använd max. 1/4 liter vatten för 750 gram potatis
4-5 Tillagning av stora mängder mat, stuvningar och soppor		60-150 minuter	Upp till 3 liter vätska plus ingredienser
6-7 Lätt stekning: Schnitzel, cordon bleu, kotlet-ter, kroketter, korv, lever, ägg, pannkakor, munkar		efter behov	Vänd efter halva tiden
7-8 Hård stekning, potatiskroketter, njurstek, fran-syska		5-15 mi-nuter	Vänd efter halva tiden
9	Koka stora mängder vatten, koka pasta, bryna kött (gulash, grytstek) fritera pommes frites

Häll – underhåll och rengöring

Varning Se kapitlet "Säkerhetsinformation".

Viktigt Risk för brännskador på grund av restvärme! Låt produkten kallna.

Rengör produkten efter varje användningstillfälle. Använd alltid kokkärl med ren botten.

Repor eller mörka fläckar på glaskeramiken påverkar inte produktens funktion.

För att ta bort smuts:

1. – Ta omedelbart bort:smält plast, plastfolie och mat med socker. Smutsen kan skada produk-

Ugn – daglig användning

ten om du inte gör detta. Använd en speciell skrapa för glaset. Sätt skrapan snett mot glasytan och för bladet över ytan.

– Avlägsna när produkten är tillräckligt sval:kalkavlagringsringar, vattenringar, fett- stänk, glänsande metalliska missfärgningar. Använd ett speciellt rengöringsmedel för glas- keramik eller rostfritt stål.

1. Rengör produkten med en fuktig duk och lite rengöringsmedel.
2. Torka sedan produkten torr med en ren duk.

Varning Se kapitlet "Säkerhetsinformation".

Aktivera och avaktivera ugnen

1. Vrid vredet för ugnsfunktioner till en ugnsfunktion.

2. Vrid temperaturvredet till en temperatur.
   Strömlampan tänds när produkten är igång.

3. Avaktivera produkten genom att vrida vredet för ugnsfunktioner och temperaturvredet till av-läget.

Säkerhetstermostat

För att undvika farlig överhettning på grund av felaktig användning av produkten eller defekta komponenter, är

ugnen utrustad med en säkerhetstermostat som vid behov kopplar bort strömmen. Ugnen sätts automatiskt på igen när temperaturen sjunker.

Ugnsfunktioner

Ugnsfunktioner Tillämpning
0	AV-läge Produkten är avstängd.
	Ugnslampa Tänds utan någon tillagningsfunktion.
	Över-undervärme Värmen kommer från både det övre och det undre värmeelementet. För bakning och stekning på en ugnsnivå.
	Övre värmeelement Värmen kommer endast från det övre värmeelementet. För att slutföra tillagningen av maträtter.
	Undre värmeelement Värmen kommer endast från det undre värmeelementet. För bakning av kakor med knapriga eller skorpartade bottnar.
	Utökad grill Värmen kommer från hela grillelementet. För grillning av tunna livsmedel i stora mängder. För rostning av bröd. Högsta temperaturen för den här funktionen är 210 °C
	Snabbuppvärmning Värmen kommer från grillen och undre elementet. Det tar cirka 10 minuter att värma ugnen till 200 °C.
	Lågtemperaturstekning Inställning för lågtempstek., max. 125 °C. Värmen kommer från övre och undre elementet.

Sätta in ugnstillbehören

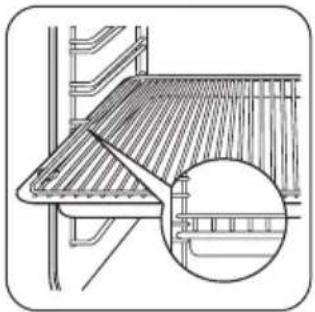

Skjut in tillbehören med den dubbla sidan bakåt så att de pekar mot ugnens botten. Skjut in tillbehören mellan styrskenorna på en av ugnens nivåer.

Sätta in ugnsgaller och långpanna samtidigt

Lägg ugnsgallret på långpannan. Skjut in långpannan mellan styrskenorna på en av ugnens nivåer.

! Försiktighet Använd en djup långpanna för mycket fuktiga kakor. Fruktjuicer kan orsaka permanenta fläckar på emaljen.

• Ugnen har fyra nivåer. Räkna nivåerna från botten av produkten.
• Fukt kan kondenseras i produkten eller på glasluckorna. Detta är normalt. Stå alltid en bit ifrån ugnen när du öppnar ugnsluckan vid matlagning. Kör ugnen i 10 minuter innan du börjar laga mat, för att minska kondensering.
• Torka bort fukt på produkten efter varje användning.
• Ställ inga föremål direkt på bottnen och täck inte komponenterna med folie när du lagar mat. Detta kan förändra tillagningsresultaten och skada emaljen.

Bakning av kakor

• Värm ugnen i ca 10 minuter före tillagning.
• Öppna inte ugnsluckan innan 3/4 av gräddningstiden har gått
• Om du använder två bakplåtar samtidigt ska en nivå mellan dem vara tom.

Tillagning av kött och fisk

- Tillaga inte kött som väger mindre än 1 kg. Köttet blir för torrt om du tillagar för små mängder.

• Använd en långpanna för mycket fet mat för att förhindra att det blir fläckar i ugnen som inte går att få bort.
• Låt köttet vara i ca 15 minuter innan du skär i det så att köttsaften inte sipprar ut.
• Häll i lite vatten i långpannan för att undvika att det bildas för mycket rök i ugnen under stekningen. Häll i lite vatten varje gång det torkat upp för att förhindra att röken kondenseras.

Långsam tillagning

När funktionen "Långsam tillagning" används, tillaga alltid maträtterna öppet utan lock.

Med funktionen Långsam tillagning blir köttet mört och extra saftigt. Vi rekommenderar denna funktion för möra, magra stycken av kött och fisk. Långsam tillagning är inte lämplig för grytstekar eller feta fläskstekar. Vi rekommenderar 125 °C för små köttbitar, t.ex. biffar.

Tillagningstider

Tillagningstiden beror på typen av mat samt matens konsistens och volym.

Observera resultaten du erhåller när du använder produkten i början. Experimentera dig fram till de bästa inställningarna (t.ex. värmeläge och koktid) för dina kokkärl, recept och matmängder när du använder denna produkt.

Över-undervärme

Livsmedel	Vikt (g)	Typ av plåt	Ugnsnivå	Förvärmning (minuter)	Temperatur (°C)	Koktid/gräddnings-tid (minuter)
Smördegska-kor	250 emaljerad 3 - 150 25-30
Tunn kaka	1000	emaljerad	2	10	160-170	30-35
Jästkaka med äpple	2000	emaljerad	3	-	170-190	40-50
Äppelpaj	1200+1200	2 runda alu-miniumplåtar (diameter: 20 cm)	1 15 180-200 50-60
Småkakor	500	emaljerad	2	10	160-180	25-30
Lätt socker-kaka utan fett	350 1 rund alumi-niumplåt (dia-meter: 26 cm)		1 10 160-170 25-30
Kaka i lång-panna	1500 emaljerad 2 - 160-170					45-551)
Hel kyckling 1350 galler på nivå			2 - 200-220 60-70
	2, långpannapå nivå 1
Halv kyckling 1300 galler på nivå			3 - 190-210 30-35
	3, långpannapå nivå 1
Fläskkotlett 600 galler på nivå			3 - 190-210 30-35
	3, långpannapå nivå 1
Tartelett	800	emaljerad	2	20	230-250	10-15
Fylld jästkaka	1200	emaljerad	2	10-15	170-180	25-35
Pizza	1000	emaljerad	2	10-15	200-220	30-40
Ostkaka	2600	emaljerad	2	-	170-190	60-70
Schweiziskäppelkaka	1900	emaljerad	1	10-15	200-220	30-40
Julkaka	2400	emaljerad	2	10-15	170-180	55-652)
Quiche Lor-raine	1000 1 rund plåt(diameter: 26cm)		1	10-15	220-230	40-50
Bondbröd 750+750	2 runda alu-miniumplåtar(diameter: 20cm)		1	183)	180-200 60-70
Ungersk val-nötsdessert(somlói galus-ka)	600+600	2 runda alu-miniumplåtar(diameter: 25cm)	2/2	10 160-170 40-50
Ungersk val-nötsdessert(somlói galus-ka) - traditio-nell	600+600	2 runda alu-miniumplåtar(diameter: 20cm)	2/2	-	160-170	30-40
Jästa bullar	800	emaljerad	2	10-15	200-210	10-15
Rulltårta	500	emaljerad	1	10	150-170	15-20
Maränger	400	emaljerad	2	-	100-120	40-50
Smulpaj	1500	emaljerad	3	10-15	180-190	25-35
Sockerkaka	600	emaljerad	3	10	160-170	25-35
Smörkaka	600	emaljerad	2	10	180-200	20-25

1) När du har stängt av produkten ska du låta kakan stå kvar i ugnen i 7 minuter.

2) När du har stängt av produkten ska du låta kakan stå kvar i ugnen i 10 minuter.

3) Ställ in temperaturen på 250 °C för förvärmning.

Grill

Livsmedel Vikt (g)	Ugnsnivå		Förvärmning (minuter)	Temperatur (°C)	Koktid/gräddningstid (minuter)
Rostat bröd	500	3	4	250	2-4
Halv kyckling	1200	2	-	230	30+30
Biffar	1000	3	10	250	15+15
Fläskkotlett	500	3	-	230	25+25

Information om akrylamid

Viktigt Enligt de senaste vetenskapliga rönen kan akrylamid bildas om livsmedel bryns hårt (speciellt om

de innehåller stärkelse), vilket kan utgöra en hälsorisk. Vi rekommenderar därför tillagning vid låga temperaturer och att inte bryna mat för hårt.

Ugn – underhåll och rengöring

Varning Se kapitlet "Säkerhetsinformation".

• Rengör produktens framsida med en mjuk duk och varmt vatten med rengöringsmedel.
• Använd ett vanligt rengöringsmedel för att rengöra metallytorna.
• Rengör ugsutrymmet efter varje användning. Däri-genom är det lättare att ta bort smuts och den bränner inte fast.
• Tag bort svår smuts med ett speciellt ugnsrengöringsmedel.
• Rengör alla ugnstillbehör (med en mjuk duk och varmt vatten med rengöringsmedel) efter varje användning och låt dem torka.

- Om du har nonstick tillbehör, rengör dem inte med ett skarpt medel, vassa föremål eller diskvatten. Detta kan förstöra beläggningen!

Ugnsstegar

Demontering av ugnsstegarna

① Ta tag i den främre delen av skenan och dra ut den från ugnssidan.

2 Ta tag i den bakre delen av skenan och dra ut den från ugnssidan och ta bort den.

Montering av ugnsstegarna

Montera ugsstegarna i omvänd ordning.

Ugnsstegarnas avrundade ändar skall peka framåt!

Ugnsluckan har två glasskivor monterade bakom varandra. För att underlätta rengöringen, demontera ugnsluckan och den inre glasskivan.

Varning Ugnsluckan kan slå igen om du försöker ta bort den inre glasskivan när luckan fortfarande onterad.

Varning Se till att glasskivorna är kalla innan du rengör luckan. Det finns annars risk för att glaset önder.

Varning Om glasskivorna är skadade eller repade blir glaset skört och kan gå sönder. För att ska detta måste du byta ut dem. Kontakta vår a serviceavdelning för mer information.

Demontering av ugnsluckan och glasskivan

① Öppna luckan helt och håll i de två gångjärnen.

2 Lyft upp och vrid spa- karna på de två gångjär- nen.

3 Stäng luckan till den första öppna positionen (halvvägs). Dra sedan luckan mot dig och avlägsna den från dess plats.

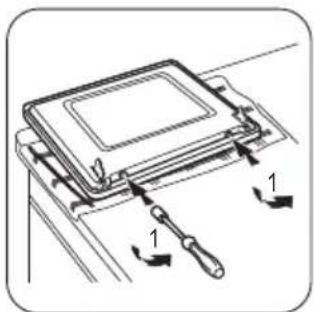

4 Lägg ned luckan på ett stadigt underlag som skyddas av något mjukt (t.ex. en handduk). Ta bort två skruvar från luckans nedre kant med en skruvmejsel

5 Använd en stekspade av trä eller plast eller motsvarande för att öppna innerluckan Håll i ytterluckan och skjut innerluckan mot luckans övre kant

Viktigt Lossa inte skru- varna

6 Lyft innerluckan

7 Rengör luckans insida Rengör glasrutan med vatten och lite diskmedel Torka noga.

Varning Rengör glasskivorna endast med vatten och handdiskmedel. Rengöringsmedel med slipeffekt, fläckborttagningsmedel och vassa föremål (t.ex. knivar och skrapor) kan skada glaset.

Montering av ugnsluckan och glasskivan

Montera luckan när rengöringen är klar. Utför monteringen i omvänd ordning.

4 4 6 5 5

i Ugnsmodeller i rostfritt stål eller aluminium:

Rengör ugnsluckan endast med en våt svamp.

Torka luckan med en mjuk trasa.

Använd aldrig stålull, syror eller skarpa produkter efter- som de kan skada ugnens ytor. Följ samma regler när du rengör ugnens kontrollpanel.

Ta bort förvaringslådan

För rengöring kan förvaringslådan under ugnen tas bort.

Ta bort förvaringslådan

1. Dra ut förvaringslådan så längt det går.

1. Lyft försiktigt förvaringslådan uppåt.

2. Dra ut lådan helt.

Sätta fast förvaringslådan

För att sätta fast förvaringslådan, följ stegen ovan i motsatt ordning.

Varning Förvara inte lättantändliga föremål (t.ex. rengöringsmaterial, plastpåsar, ugnsvantar, papper eller rengöringssprayer) i förvaringslådan. Förvaringslådan kan bli het när du använder ugnen. Risk för brand.

Ugnsbelysning

Varning Var försiktig! Det finns risk för stöt!

Innan du byter ut ugnslampan:

• Stäng av ugnen.
• Ta ut säkringarna ur säkringsskåpet eller stäng av huvudströmbrytaren.

Sätt en handduk på ugnens botten som skydd för ugnsbelysningen och lampglaset.

1. Ta bort lampglaset genom att vrida det moturs.
2. Rengör lampglaset.

3. Byt ut lampan i ugnen mot en lampa som tål upp till 300 °C. Använd samma typ av ugnslampa.

4. Sätt tillbaka lampglaset.

Om maskinen inte fungerar

Problem Möjlig orsak Lösning
Restvärmeindikatorn tänds inte. Kokzonen är inte varm eftersom den bara har varit påslagen en kort stund.		Kontakta kundtjänst om kokzonen är eller borde vara varm
Produkten fungerar inte Säkringen i säkringsskåpet har löst ut		Kontrollera säkringen. Kontakta en behörig elektriker om säkringen löser ut mer än en gång.
Ugnen värms inte upp Ugnen är inte på Sätt på ugnen
Ugnen värms inte upp Nödvändiga inställningar är inte gjorda		Kontrollera inställningarna
Ugnslampan fungerar inte	Glödlampan är trasig	Byt ut ugnslampan
Ånga och kondens avsätts på ma- ten och i ugnsutrymmet	Maten har fått stå kvar för länge i ugnen	Låt inte maträtter stå i ugnen längre än 15–20 minuter efter att tillag-ningen är klar

Kontakta försäljaren eller kundtjänst om du inte kan avhjälpa felet.

Information som kundtjänst behöver finns på typskylten. Typskylten sitter på ugsutrymmets yttre kant.

Vi rekommenderar att du antecknar den här:

Modell (MOD.) ......

Produktnummer (PNC) ....

Serienummer (S.N.) ....

Installation

Varning Se kapitlet "Säkerhetsinformation".

Du kan installera din fristående produkt med skåp på en eller båda sidorna och i ett hörn.

A B

Minsta avstånd

Mått mm
A 690
B 150

Produkt klass 2, underklass 1 och klass 1.

Mätt
Höjd 898 mm
Bredd 500 mm
Djup 600 mm
Total elektrisk effekt 8685 W
Nätspänning 400 V
Frekvens 50 Hz

Avvägning

Spisen levereras med en höjd på 900 mm och ett djup på 500 mm.

Gör så här för att ändra spisens höjd och djup:

1. Lägg spisen ned på ena sidan.
2. För att justera sockelns djup, skruva loss skruvarna A och lossa på skruvarna B på konsolen.

A B A 49 50 51 52

1. Ställ in önskat djup;

2. Drag åt skruvarna A och B

3. För att justera höjden, skruva loss skruven C (1 skruv) i mitten på sockelns baksida och sidoskruvarna D (4 skruvar).

C D

1. Tryck in sockeln till önskad höjdinställning: 900, 880 eller 850 mm.

2. Drag åt skruvarna C och D.

Viktigt Använd de små fötterna på produktens undersida för att justera in spisens ovansida på samma höjd som vidstående köksenheter

Tippskydd

Varning Montera tippskyddet så att produkten inte välter vid felaktig belastning.

Tippskyddet fungerar endast när produkten står på rätt plats

1. Installera produkten på rätt plats och justera in den till rätt höjd innan du monterar tippskyddet
2. Se till att ytan bakom produkten är jämn.
3. Montera tippskyddet enligt nedanstående figur. (Tippskydd på vänster sida)

80-85 mm 317- 322 mm 1

1. Anpassa tippskyddet om du ändrar spisens mått.

Viktigt Om utrymmet mellan bänkskåpen är större än produktens bredd, justera sidavständen för att centrera produkten i mitten

Miljöskydd

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Elektrisk installation

i Tillverkaren är inte ansvarig om du inte följer säkerhetsföreskrifterna i avsnittet "Säkerhetsinformation".

Produkten levereras med nätkabel och stickkontakt.

Nätkabeln får inte vidröra den del av produkten som visas i bilden.

Förpackningsmaterial

Förpackningsmaterialet är miljövänligt och återanvändbart. Plastdelar är markerade med en internationell förkortning, till exempel PE, PS etc. Sortera förpackningsmaterialet i härför avsedda behållare vid kommunens miljöstation.

Varning För att produkten inte skall utgöra någon fara måste den göras obrukbar före kassering.

Tag ur stickkontakten från eluttaget och tag bort nätkabeln från produkten.

www.electrolux.com/shop
