BRUKSANVISNING SK6408 ELEKTRO HELIOS

Säkerhetsinformation ____ 2
Produktbeskrivning ____ 4
Innan maskinen används första gången ____ 5
Häll - Daglig användning ____ 5
Ugn - Daglig användning ____ 5
Häll - Råd och tips ____ 6
Ugn - Råd och tips ____ 7

Tillagningstabeller ____ 7
Häll - Skötsel och rengöring ____ 10
Ugn - Skötsel och rengöring ____ 10
Om maskinen inte fungerar ____ 12
Installation 13
Avfallshantering ____ 14

Med reservation för ändringar

Säkerhetsinformation

För din egen säkerhet och för korrekt användning av produkten är det viktigt att du noggrant läser igenom denna bruksanvisning innan du installerar och använder produkten. Se till att bruksanvisningen medföljer produkten om du flyttar eller säljer den. Användaren måste ha fullgod kännedom om produktens handhavande och dess säkerhetsfunktioner.

Tillverkaren ansvarar inte för skador orsakade av felaktig installation eller användning.

Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 år och uppåt samt av personer med nedsatt fysisk, sensorisk eller mental förmåga, eller om de har bristande erfarenhet och kunskap, om de övervakas av en person som ansvarar för deras säkerhet eller har instruerats i en säker användning av produkten och förstår riskerna vid felaktig användning. Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.
• Håll barn på säkert avständ från produkten. Det finns risk för personskador eller annan permanent invaliditet.
• Använd funktionslåset eller barnlåset om produkten har ett sådant. Det förhindrar att barn eller husdjur oavsiktligt sätter på eller använder produkten.

Allmän säkerhet

• Modifiera inte denna produkt och ändra inte dess specifikationer. Det finns risk för personskador och skador på produkten.
• Ta bort allt förpackningsmaterial, dekaler och folier från produkten före användning.
• Stäng av kokzonerna efter varje användningstillfälle.

Användning

• Produkten är endast avsedd för matlagning i hushåll!
• Använd inte produkten som arbets- eller avlastningsyta.
• Lämna inte produkten utan tillsyn under användning. Stäng av produkten i händelse av brand. Kväv elden med ett lock. Använd aldrig vatten.
• Risk för brännskador! Lägg inte metallföremål såsom bestick eller kokkärlslock på kokzonerna efter- som de kan bli heta.
• Hällens yta kan skadas om föremål eller kokkärl faller ned på den.
• Kokkärl tillverkade av gjutjärn, gjuten aluminium eller med skadad botten kan repa hällytan om de dras över ytan.
• Om ytan är spräckt, koppla loss produkten från eluttaget för att undvika elektriska stötar.
• Låt inte kokkärl torrkoka för att undvika skador på kokkärlen och hällytan.
• Använd inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Missfärgning av emaljen påverkar inte produktens funktion. Garantin blir inte ogiltig.
• Tryck inte på produktens lucka.
• Produktens insida blir het under användning. Risk för brännskador. Använd grytlappar eller grytvantar när du ställer in eller plockar ut kokkärl och tillbehör.

• Håll dig på avständ från produkten när du öppnar luckan under matlagning (särskilt vid ångkokning) så att ånga och värme kan strömma ut.

• För att undvika skador eller missfärgning på emaljen:
  – Placera inga föremål direkt på produktens botten och täck inte botten med aluminiumfolie.
  – Ställ inte in hett vatten direkt i produkten.
  – Låt inte fuktiga kokkärl och maträtter stå kvar i produkten när tillagningen är klar.

• Använd inte produkten om den har kontakt med vatten. Använd inte produkten med våta händer.
• Låt inte fuktiga kokkärl och maträtter stå kvar i produkten när tillagningen är klar eftersom fukt kan skada emaljen eller tränga in i enheterna.
• Placera inte lättantändliga vätskor och material, eller smältbara föremål (plast eller aluminium), på eller i närheten av produkten.
• Endast värmebeständiga tillbehör får läggas i förvaringslådan under ugnen. Förvara inga brännbara föremål i lådan.
• Se till att ugnens ventilationsöppning som sitter i mitten på hållens baksida aldrig blockeras för att säkerställa korrekt ventilation av ugsutrymmet.

Skötsel och rengöring

- Stäng av produkten och koppla loss den från eluttaget före underhåll. Kontrollera att produkten är kall.

- Var noga med att alltid hålla produkten ren. Ansamling av fett eller andra matrester kan orsaka brand.

- Regelbunden rengöring förhindrar att ytmaterialet skadas.

- Använd endast vatten och såpa för att rengöra produkten. Vassa föremål, repande rengöringsmedel, skursvampar och fläckborttagningsmedel kan skada produkten.

- Rengör inte produkten med ång- eller högtryckstvätt.

- Rengör inte glasluckan med repande rengöringsmedel eller metallskrapa. Den värmebeständiga ytan på innerglaset kan gå sönder och splittras.

- Se till att glasskivorna är kalla innan du rengör dem. Det finns annars risk för att glaset går sönder.

- Var försiktig när du demonterar luckan från produkten. Luckan är tung!

- Om glaspanelerna i luckan skadas blir de svaga och kan gå sönder. Du måste då byta ut dem. Kontakta vår lokala serviceavdelning för att få instruktioner.

• Följ tillverkarens anvisningar om du använder ugnsspray. Spruta aldrig någonting på fettfiltret (i förekommande fall), värmeelementen eller termostatens sensor.
• Under pyrolytisk rengöring (i förekommande fall) kan envis smuts skada ytans färg.
• Rengör inte den katalytiska emaljen (i förekommande fall).
• Var försiktig när du byter ut ugnslampan. Risk för elektriska stötar!

Installation

• Endast en behörig fackman får installera, ansluta eller reparera produkten.
• Gällande lagar, förordningar, direktiv och standarder i landet där produkten används måste följas (t.ex. allmänna säkerhetsföreskrifter, regler för kassering och återvinning samt säkerhetsbestämmelser beträffande elektricitet och/eller gas)!
• Underlåtenhet att följa installationsanvisningarna medför att garantin inte gäller om någon skada uppstår.
• Kontrollera att produkten inte har skadats under transporten. Nätanslut inte produkten om den är skadad. Kontakta vid behov din återförsäljare.
• Undvik att installera produkten i närheten av brandfarliga material såsom gardiner, torkhanddukar, etc.
• Avlägsna allt förpackningsmaterial innan produkten används.
• Denna produkt är tung. Var försiktig när du flyttar den. Använd alltid skyddshandskar. Dra aldrig produkten med hjälp av handtaget eller hållen.
• Håll minsta avständ till andra apparater och enheter!
• Obs! Placera inte spisen på en extra sockel eller annan upphöjning. Då ökar risken för att produkten skall tippa över!
• Produkten måste jordas.
• Kontrollera att nätspänningen överensstämmer med produktens märkdata som anges på typskylten.
• Anslut alltid produkten till ett korrekt installerat och jordat eluttag.
• Använd inte grenuttag eller förlängningskablar. Brandrisk föreligger.
• Byt inte ut eller modifiera nätkabeln på egen hand. Kontakta vår lokala serviceavdelning.

Elektrisk anslutning

• Den elektriska installationen måste förses med en frånskiljare som kan göra produkten strömlös i alla poler med en kontaktseparation på minst 3 mm.
• Se till att stickkontakten och nätkabeln inte kläms eller skadas av produktens baksida.
• Se till att stickkontakten är åtkomlig när produkten har installerats.
• Dra inte i nätkabeln för att koppla loss produkten - ta tag i stickkontakten.
• Installationen måste ha korrekta isolationsanordningar: Strömbrytare, säkringar (säkringar av skruv-

typ skall tas ur hållaren), jordfelsbrytare och kontaktorer.

- Information om nätspänningen finns på typskylten.

Service

- Endast en auktoriserad servicetekniker får reparera denna produkt. Använd endast originaldelar vid reparationer och utbyten. Kontakta en auktoriserad serviceverkstad.

Produktbeskrivning

Allmän översikt

1 32 7 8 9 10 11 12 ① ② ③ ④ ⑦

1 Kontrollpanel
2 Häll
3 Kontrollvred för häll
4 Funktionsvred för ugn
5 Kontrollvred för ugnstemperatur
6 Effektindikator
7 Temperaturkontrollampa
8 Grill
9 Jgnslampa
10 Fläkt
11 Typskylt
12 Ugnsstegar

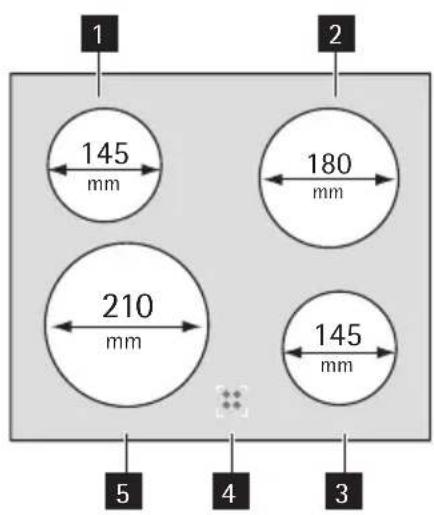

Beskrivning av hällen

1 2 145 mm 180 mm 210 mm 145 mm 5 4 3

1 Enkel kokzon 1200 W
2 Enkel kokzon 1700 W
3 Enkel kokzon 1200 W
4 Restvärmeindikator
5 Enkel kokzon 2100 W

Tillbehör

• Långpanna
  För bakning och stekning eller som uppsamlingsfat för fett.
• Ugnsgaller
  För kokkärl, kakformar, stekar.
• Bakplåt

För kakor och småkakor.

- Spisskydd

Hindrar barn från att vidröra kokytan.

- Förvaringslåda (i förekommande fall)

Under ugnen finns en förvaringsläda.

Varning Denna låda kan bli het när produkten används.

Innan maskinen används första gången

Avlägsna allt förpackningsmaterial som finns både inuti och utanpå ugnen innan produkten används. Ta inte bort typskylten.
! Försiktighet Håll alltid i mitten av handtaget för att öppna ugnsluckan.

Första rengöring

• Tag bort alla delar från produkten.
• Rengör produkten före första användning.

! Försiktighet Använd inte slipande rengöringsmedel! Dessa kan skada ytan. Se avsnitt "Skötsel och rengöring".

Förvärmning

Ställ in och maximal temperatur och kör ugnen tom i 45 minuter för att bränna bort eventuella restpartiklar från ytan i ugnsutrymmet. Tillbehör kan bli hetare än vid normal användning. Under denna period kan du känna en viss lukt från produkten. Detta är normalt. Se till att köket är väl ventilerat.

Häll - Daglig användning

Värmelägen

Kontrollvred Funktion
0	AV-läge
1-3	Värmelägen(1 = lägsta värmeläge, 3 = högsta värmeläge)Medelhöga inställningar är till-gängliga mellan 0 och 3.

1. Vrid kontrollvredet till önskat värmeläge.

Ugn - Daglig användning

Sätta På och stänga Av ugnen.

1. Vrid ugnsfunktionsvredet till en ugnsfunktion.

2. Ställ temperaturvredet på en temperatur. Effektindikeringen är tänd när ugnen är i drift. Temperaturindikeringen är tänd när ugnstemperaturen ökar.

3. Vrid kontrollvredet till "0" för att avsluta tillagningen.

Restvärmeindikering

Restvärmeindikeringen tänds när en kokzon är varm.

Varning Risk för brännskador på grund av restvärme!

När en kokzon sätts på brummar den en kort stund. Detta är karakteristiskt för alla glaskeraällar och indikerar inte att det är något fel på proven.

1. För att stänga av ugnen, vrid ugnsfunktionsvredet och temperaturvredet till Av-läget.

Säkerhetstermostat

För att undvika farlig överhettning på grund av felaktig användning av produkten eller defekta komponenter, är ugnen utrustad med en säkerhetstermostat som vid

behov kopplar bort strömmen. Ugnen sätts automatiskt på igen när temperaturen sjunker.

Ugnsfunktioner

Ugnsfunktion Användning
0	AV-läge Produkten är avstängd.
	Över/undervärme	Värmen kommer från både takelementet och det undre elementet. För bakning och stekning på en ugnsnivå.
	Undre värmeelement	Värmen kommer endast från det undre värmeelementet. För bakning av kakor med krispiga eller skorpartade bottnar.
	Takelement Värmen kommer endast från takelementet. För att avsluta tillagade maträtter.
	Grill	Grillelementet är på. För grillning av tunna livsmedel i stora mängder. För att rosta bröd.
	Tillagning med fläkt	För att rosta eller rosta och baka samtidigt vid samma temperatur på flera hyllnivåer utan att aromerna blandas.
	Upptining För att tina frysta livsmedel. Temperaturreglaget måste vara ställt i AV-läge.

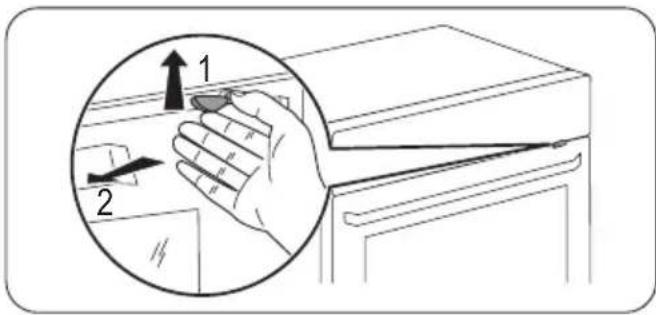

Mekaniskt lucklås

Lucklåset är inaktiverat när produkten levereras från fabriken.

För att aktivera lucklåset: Dra lucklåset framåt tills det läser på plats.

För att inaktivera lucklåset: Tryck tillbaka lucklåset in i panelen.

För att öppna produktens lucka:

1. Tryck på och håll i lucklåset.

Häll - Råd och tips

Kokkärl

- Kokkärlets botten skall vara så tjock och plan som möjligt.

1. Öppna luckan.

Tryck inte på lucklåset när luckan stängs!

Viktigt Att stänga av produkten inaktiverar inte det mekaniska lucklåset.

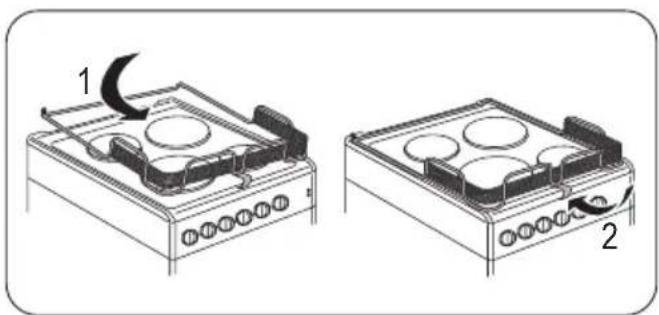

Kastrullskydd (extra tillbehör)

Montera kastrullskyddet på hällens kant.

- Kokkärl av emaljerat stål med aluminium- eller kopparbotten kan orsaka missfärgning på glaskerami-ken.

Spara energi

• Sätt om möjligt alltid ett lock på kokkärlet.

• Ställ kokkärlet på kokzonen innan du sätter på zonen.

• Stäng av kokzonen innan tillagningen är klar för att utnyttja restvärmen.

• Botten på pannor och kokkärl måste vara lika stor som kokzonen.

Ugn - Råd och tips

Varning Håll alltid ugnsluckan stängd när du lagar mat, även under grillning.
i Placera inte bakplåtar, kokkärl eller andra föremål på ugnsbotten eftersom emaljen kan skadas.
i Var försiktigt när du sätter in och tar ut tillbehör så att inte emaljen i ugnen skadas.

• Ugnen har fyra hyllnivåer. Räkna hyllnivåerna från ugnens botten.
• Du kan tillaga olika maträtter på två nivåer samtidigt. Placera då hyllorna på nivå 1 och 3.
• Ugnen är utrustad med ett specialsystem som cirkulerar luften och ger en konstant återcirkulation av ångan. Systemet gör det möjligt att ångkoka maten och hålla rätterna mjuka inuti och knapriga utanpå. Detta reducerar tillagningstiden och energiförbrukningen till ett minimum.
• Fukt kan kondenseras i produkten eller på luckans glas. Detta är normalt. Håll dig på avständ från produkten när du öppnar luckan under matlagning. För att reducera kondensering, kör ugnen i 10 minuter före matlagningen.
• Torka av eventuell fukt efter varje användningstillfälle.

Baka kakor

• Den bästa temperaturen för att baka kakor är mellan 150 och 200 °C.
• Förvärm ugnen i cirka 10 minuter före bakningen.
• Öppna inte ugnsluckan innan 3/4 av den inställda bakningstiden har gått.

Tillagningstabeller

För att se vilken ugnsfunktion du skall använda, se förteckningen över ugnsfunktioner i avsnittet Ugn - Daglig användning.

- Om du använder två bakplåtar samtidigt, se till att en nivå är tom mellan dem.

Tillagning av kött och fisk

• Tillaga inte köttstycken som väger mindre än 1 kg. Tillagning av för små mängder gör att köttet blir för torrt.
• För att hålla rött kött välstekt på utsidan och saftigt inuti, ställ in temperaturen mellan 200 och 250 °C.
• För vitt kött, fågel och fisk, ställ in temperaturen mellan 150 och 175 °C.
• Använd en långpanna för mycket fet mat för att skydda ugnen mot fläckar som annars kan bli permanenta.
• Låt köttet ligga i cirka 15 minuter innan du skär upp det så att inte köttsaften sipprar ut.
• För att undvika att det bildas för mycket rök i ugnen under stekning kan du hälla lite vatten i långpannan. För att undvika rökkondens, tillsätt vatten varje gång det torkar ut.

Tillagningstider

Tillagningstiden beror på typen av mat samt matens konsistens och volym.

Observera resultaten du erhåller när du använder produkten i början. Experimentera dig fram till de bästa inställningarna (t.ex. värmeläge och koktid) för dina kokkärl, recept och matmängder när du använder denna produkt.

Vikt (g)	Typ av mat Över/undervär- menivå temp.		Tillagning med fläkt		Koktid minuter	Anmärkningar
		°C	nivå	temp.°C
	Vispade recept	2	170	2	160	45 - 60
	Mördeg	2	170	2 (1 och 3)	160	20 - 30
Ostkaka på kärn-mjölk		1	160	2	150	60 - 80
	Äppelkaka	1	180	2 (1 och 3)	170	40 - 60
	Strudel	2	175	2	150	60 - 80
	Mördegsform med sylt	2	175	2 (1 och 3)	160	30 - 40
	Fruktkaka	1	175	1	160	45 - 60
	Sockerkaka	1	175	2	160	30 - 40
	Julkaka	1	170	1	160	40 - 60
	Plommonkaka	1	170	1	160	50 - 60
	Liten kaka	2	170	2 (1 och 3)	160	25 - 35
	Småkakor	3	190	3	170	15 - 25
	Maränger	2	100	2	100	90 - 120
	Bullar	2	190	2	180	12 - 20
Bakning: Petit-chou deg		2	200	2 (1 och 3)	190	15 - 25
1000	Franskbröd	1	190	2	180	40 - 60
500	Rågbröd	1	190	1	180	30 - 45
500	Kuvertbröd	2	200	2	175	20 - 35
250	Pizza	1	200	2 (1 och 3)	190	15 - 30
	Pastasufflé	2	200	2 (1 och 3)	175	40 - 50
	Grönsakssufflé	2	200	2 (1 och 3)	175	45 - 60

Vikt (g)	Typ av mat Över/undervärme			Tillagning med fläkt		Koktid minuter	Anmärkningar
		nivå temp.		nivå	temp.
		°C		°C
	Quiche	1	200	2 (1 och 3)	180	35 - 45	I form på galler
	Lasagne	2	180	2	160	45 - 65	I form på galler
	Cannelloni	2	200	2	175	40 - 55	I form på galler
1000	Nötkött	2	190	2	175	50 - 70	På galler och långpanna
1200	Griskött	2	180	2	175	100 - 130	På galler och långpanna
1000	Kalvkött	2	190	2	175	90 - 120	På galler och långpanna
1500	Engelsk rostbiff, lättstekt	2	210	2	200	50 - 60	På galler och långpanna
1500	Engelsk rostbiff, medium	2	210	2	200	60 - 70	På galler och långpanna
1500	Engelsk rostbiff, välstekt	2	210	2	200	70 - 80	På galler och långpanna
2000	Grisbog	2	180	2	170	120 - 150	Med svål, i långpanna
1200	Fläsklägg	2	180	2	160	100 - 120	2 delar, i långpanna
1200	Lamm	2	190	2	175	110 - 130	Lårstycke, i långpanna
1000	Kyckling	2	190	2	175	60 - 80	Hel, i långpanna
4000	Kalkon	2	180	2	160	210 - 240	Hel, i långpanna
1500	Anka	2	175	2	160	120 - 150	Hel, i långpanna
3000	Gås	2	175	2	160	150 - 200	Hel, i långpanna
1200	Kanin	2	190	2	175	60 - 80	Skuren i bitar
1500	Hare	2	190	2	175	150 - 200	Skuren i bitar
800	Fasan	2	190	2	175	90 - 120	Hel
1200	Forell / Havsruda	2	190	2 (1 och 3)	175	30 - 40	3-4 fiskar
1500	Tonfisk / Lax	2	190	2 (1 och 3)	175	25 - 35	4-6 filéer

Grillning

i Förvärm ugnen tom i 10 minuter före tillagning.

Mängd GrillningTyp av mat delar gram			nivå ⚫	Temp.(°C)	Grilltid i minuter 1:a sidan 2:a sidan
Filéstekar	4	800	3	250	12-15	12-14
Biffstekar	4	600	3	250	10-12	6-8
Korv 8 / 3 250 12-15 10-12
Fläskkotletter	4	600	3	250	12-16	12-14
Kyckling (halvor)	2	1000	3	250	30-35	25-30
Kebab	4	/	3	250	10-15	10-12
Kycklingbröst	4	400	3	250	12-15	12-14
Hamburgare	6	600	3	250	20-30
Fiskfilé	4	400	3	250	12-14	10-12
Varma smörgåsar	4-6	/	3	250	5-7	/
Rostat bröd	4-6	/	3	250	2-4	2-3

Häll - Skötsel och rengöring

Rengör produkten efter varje användningstillfälle.

Använd alltid kokkärl med ren botten.

Repor eller mörka fläckar på glaskeramiken påverkar inte produktens funktion.

Borttagning av smuts:

1. – Ta omedelbart bort: smält plast, plastfolie och mat som innehåller socker. Använd en speciell skrapa för glaskeramik. Sätt skrapan snett mot glaskeramiken och låt bladet glida över ytan.

- Stäng av produkten och låt den kallna före rengöring av: kalkringar, vattenringar, fettstänk,

Ugn - Skötsel och rengöring

• Rengör produktens framsida med en mjuk duk och varmt vatten med rengöringsmedel.
• Använd ett vanligt rengöringsmedel för att rengöra metallytorna.
• Rengör ugsutrymmet efter varje användning. Dä- rigenom är det lättare att ta bort smuts och den bränner inte fast.
• Tag bort svår smuts med ett speciellt ugsrengöringsmedel.

glänsande metalliska missfärgningar. Använd ett speciellt rengöringsmedel för glaskeramik eller rostfritt stål.

1. Rengör produkten med en duk och lite rengöringsmedel.
2. Torka sedan produkten torr med en ren duk.

- Rengör produktens framsida med en mjuk trasa och en lösning av varmt vatten och lite diskmedel.

- För framsidor av metall, använd lite rengöringsmedel för rostfritt stål.

- Använd inte skurmedel eller skursvampar.

• Rengör alla ugnstillbehör (med en mjuk duk och varmt vatten med rengöringsmedel) efter varje användning och låt dem torka.
• Om du har nonstick tillbehör, rengör dem inte med ett skarpt medel, vassa föremål eller diskvatten. Detta kan förstöra beläggningen!

Ugnsstegar

Demontering av ugnsstegarna

① Dra loss ugnstegens framsida från sidoväggen.

② Dra loss den bakre delen av ugnsstegen från sidoväggen och avlägsna den.

Montering av ugnsstegarna

Montera ugnsstegarna i omvänd ordning.

Ugnsstegarnas avrundade ändar skall peka framåt!

Ugnsluckan har två glasskivor monterade bakom varandra. För att underlätta rengöringen, demontera ugnsluckan och den inre glasskivan.

Varning Ugnsluckan kan slå igen om du försöker ta bort den inre glasskivan när luckan fortfarande onterad.

Varning Se till att glasskivorna är kalla innan du rengör luckan. Det finns annars risk för att glaset önder.

Varning Om glasskivorna är skadade eller repade blir glaset skört och kan gå sönder. För ndvika detta måste du byta ut dem. Kontakta vår a serviceavdelning för mer information.

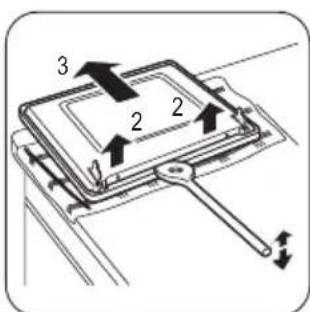

Demontering av ugnsluckan och glasskivan

① Öppna luckan helt och håll i de två gångjärnen.

2 Lyft upp och vrid spa-karna på de två gångjär-nen.

3 Stäng luckan till den första öppna positionen (halvvägs). Dra sedan luckan mot dig och avlägsna den från hållarna.

4 Lägg luckan ned på ett stadigt underlag skyddat med en mjuk duk. Lossa de två skruvarna från luckans underkant med en skruvmejsel.

5 Använd en stekspade av trä eller plast eller liknande för att öppna innerluckan. Håll i ytterluckan och tryck innerluckan mot luckans ovankant.

Viktigt Tappa inte bort skruvarna.

6 Lyft av innerluckan.
7 Rengör luckans insi- da.

Rengör glasskivorna med vatten och hand-diskmedel. Eftertorka noga.

Varning Rengör glasskivorna endast med vatten och handdiskmedel. Rengöringsmedel med slipeffekt, fläckborttagningsmedel och vassa föremål (t.ex. knivar och skrapor) kan skada glaset.

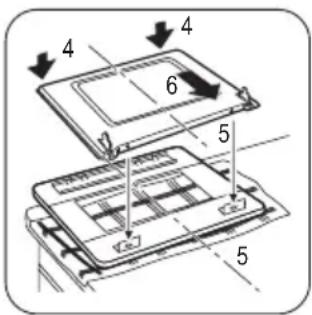

Montering av ugnsluckan och glasskivan

Montera luckan när rengöringen är klar. Utför monteringen i omvänd ordning.

4 4 6 5 5

Produkter i rostfritt stål eller aluminium: Rengör ugnsluckan endast med en våt svamp. Torka luckan med en mjuk trasa.

Använd aldrig stålull, syror eller skarpa produkter eftersom de kan skada ugnens ytor. Följ samma regler när du rengör ugnens kontrollpanel.

Ugnslampa

Varning Risk för elektrisk stöt!

Innan du byter ugnslampa:

• Stäng av ugnen.
• Lossa säkringen i säkringsskåpet eller slå från strömbrytaren.

Lägg en duk på ugnsbotten för att skydda ugns-lampan och skyddsglaset.

1. Tag bort lampglaset genom att vrida det moturs.
2. Rengör lampglaset.
3. Byt ut glödlampan med en 300°C värmebeständig ugnslampa.
4. Sätt tillbaka lampglaset.

Om maskinen inte fungerar

Problem Möjlig orsak	Åtgärd
Produkten fungerar inte. Säkringen i	säkringsskåpet harbränt eller löst ut.	Kontrollera säkringen. Kontakta enbehörig elektriker om säkringenbränner eller löser ut flera gånger.
Ugnen värms inte upp.	Ugnen har inte satts på.	Sätt på ugnen.
Ugnen värms inte upp. De nödvändiga inställningarna ärinte gjorda.		Kontrollera inställningarna.
Ugnslampan fungerar inte. Ugnslampan är trasig. Byt ut glödlampan.
Ånga och kondens avsätts på ma-ten och i ugnsutrymmet.	Maten har fått stå kvar i ugnen förlänge.	Låt inte maträtter stå i ugnen längreän 15-20 minuter när tillagningen ärklar.

Kontakta din återförsäljare eller Kundtjänst om du inte kan lösa problemet själv.

Varning Låt en behörig elektriker eller annan kompetent person reparera produkten.

Viktigt Om du har hanterat produkten på fel sätt och måste tillkalla en servicetekniker från vår kundtjänst eller din återförsäljare är detta besök inte kostnadsfritt, inte heller under garantitiden.

Kontakta din återförsäljare eller Kundtjänst om du inte kan lösa problemet själv.

Vi behöver nedanstående uppgifter för att kunna hjälpa dig snabbt och korrekt. Uppgifterna finner du på typskylten (se avsnittet "Beskrivning av produkten").

• Modellbeteckning ......
• Produktnummer (PNC) ....
• Serienummer (S.N.) ....

Information om produkter med metallfront: Om du öppnar luckan under eller direkt efter bakning eller stekning kan imma bildas på glaset.

Installation

Viktigt Läs först noga igenom avsnittet Säkerhet.

Tekniska data

Produkter klass 2, underklass 1 och klass 1

Mått
Höjd 900 mm
Bredd 600 mm
Djup 600 mm
Ugnskapacitet 56 liter

Varning Placera inte produkten på en sockel.

Avvägning

Använd de små fötterna på produktens undersida för att justera in spisens ovensida på samma höjd som vidstående köksenheter.

Varning Montera tippskyddet så att produkten inte välter vid felaktig belastning.

Tippskyddet fungerar endast när produkten står på rätt plats.

1. Installera produkten på rätt plats och justera in den till rätt höjd innan du monterar tippskyddet.
2. Montera tippskyddet 48 mm nedanför hållens kant och 4 mm från väggen (köksskåpet). Skruva fast det ordentligt i stabilt material eller använd lämplig förstärkning. Det går också att montera ett tippskydd på höger sida.

4 mm 48 mm A

1. Se till att ytan bakom produkten är jämn.

Annars måste det finnas ett utrymme som motsvarar avståndet mellan tippskyddet och väggen.

Därigenom kan tippskydden monteras ordentligt så att de fungerar korrekt.

Tippskydd måste sticka in minst 20 mm i hålet på produktens baksida när produkten har ställts på rätt plats.

Viktigt Om utrymmet mellan bänkskåpen är större än produktens bredd, justera sidavständen för att centrera produkten i mitten.

Elektrisk installation

Varning Endast en behörig och kompetent person får utföra den elektriska installationen.
i Tillverkaren frånsäger sig allt ansvar om du inte följer föreskrifterna i avsnittet "Säkerhet".

Denna produkt levereras utan nätkabel och stickkontakt.

Lämpliga kabeltyper: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F.

Avfallshantering

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Förpackningsmaterial

Förpackningsmaterialet är miljövänligt och återanvändbart. Plastdelar är markerade med en internationell förkortning, till exempel PE, PS etc. Sortera förpackningsmaterialet i härför avsedda behållare vid kommunens miljöstation.

Varning För att produkten inte skall utgöra någon fara måste den göras obrukbar före kassering.

Tag ur stickkontakten från eluttaget och tag bort nätkabeln från produkten.

www.electrolux.com

För att köpa tillbehör, förbrukningsartiklar och reservdelar i vår internetbutik besök oss på: www.elektrohelios.se
