BRUKSANVISNING SN7103 ELEKTRO HELIOS

Säkerhetsutrustningen 5

Tippskyddet 5

Kastrullskyddet (extra tillbehör) ..... 5

Luckspärren 6

Före första användning.... 6

Användning av hällen 8

Praktisk användning ......12

Rengöring och skötsel ......14

Installation 16

Ändring av sockelhöjd och -djup .... 16

Nivåjustering 17

Elektrisk anslutning 17

Service 18

Tekniska uppgifter 19

Tabeller 20

Bakning 20

Placering i ugn 20

Grill & Matlagning 21

Praktiska råd och tips ......22

Problem och åtgärder 23

Skrotning 23

Säkerhet

Utvecklingen av spisar går framåt. Du kan inte alltid använda din nya spis som den gamla. Läs därför noga igenom anvisningarna och bekanta dig med din nya spis och dess funktioner. Spisen är avsedd för normal hushållsanvändning. Tänk på att spara bruksanvisningen, som måste finnas om spisen säljs eller överlåts på annan person. Hör gärna av dig till oss om du har några synpunkter eller frågor om spisen och dess användning. Adress och telefonnummer finns under kapitlet "Service".

Text med enVARNINGSTRIANGEL handlar om säkerhet. LÄS DESSA TEXTER EXTRA NOGGRANT, så att du inte skadar dig själv, andra eller spisen.

Barn och spisen

Barn är av naturen nyfikna och intresserade av det mesta, även spisen. Vi vill för säkerhets skull betona några saker som du bör tänka på om du har barn eller besök av barn:

Det måste finnas minst 40 cm avställningsyta, alternativt en vägg eller ett högskåp, på båda sidor om spisen. Se till att TIPPSKYDDET är monterat, så att spisen inte tippar framåt vid onormal belastning.

Om du har KASTRULLSKYDDtill din spis, skall det vara monterat. LUCKSPÄRREN skall också vara i funktion.

Låt gärna barnen hjälpa till vid spisen, men lär dem att kärl, häll och ugnar blir mycket varma och behåller värmen en tid efter användning. BERÖRING KAN GE BRÄNNSKADOR!

Installation

Ingrepp i spisen ska utföras av BEHÖRIG FACKMAN. Arbete utfört av lekman kan försämra spisen samt leda till skada på person och/eller egendom.

Spisen är tung. Kanter och hörn som du vanligtvis inte kommer i kontakt med kan vara vassa. Använd handskar vid förflyttning av spisen.

TIPPSKYDDET ska vara monterat, då undviker du att spisen tippar vid onormal belastning.

Användning

Lämna aldrig frityrkokning, smältning av fett, paraffin eller annat lättantändligt utan tillsyn. Vid brand, nollställ spisens vred och stäng av köksfläkten. KVÄV ELDEN MED LOCK, använd aldrig vatten.

Använd endast kärl som är avsedda för platta respektive ugn.

Kontrollera att spisen är avstängd när den inte används, samtliga vred ska vara nollställda.

Varning! Alkohol och liknande som kan bilda explosiva gaser eller andra ämnen vilka kan förorsaka brand eller explosion får inte användas i ugnen.

Användning på hällen måste ske med största försiktighet. T.ex. flambering med konjak, eller annan alkohol, kan medföra att fettrester i köksfläkten antänds och orsaka allvarliga bränder. Likaså kan eldslågor och brinnande fettstänk förorsaka person-skador.

Rengöring

Håll plattor och ugn rena. Fett och spill osar rejält vid uppvärmning och medför i värsta fall risk för brand.

Underhåll & service

Nollställ samtliga vred före byte av trasig ugnslampa.

Service och reparationer bör utföras av ett av leverantören godkänt företag. Använd endast original reservdelar.

Skrotning och återvinning

Förhindra olyckor med den skrotade spisen; Lossa sladden från vägguttaget och kapa den så nära spisens bakstycke som möjligt. Sätt luckspärren/luckspärrarna ur funktion.

Kontakta Elkretsen AB eller återförsäljaren för att få reda på var du kan lämna produkten för skrotning och återvinning. Du kan också gå in på www.el-kretsen.se för att ta reda på närmaste inlämningsställe.

Spisen

I Löstagbar imkåpa
2 Häll med PLATTOR
3 Manöverpanel med VRED
4 Ugn
5 Förvaringslåda
6 Sockel

Spisen har hjul baktill för att underlätta förflyttning vid städning. Öppna luckan, lyft försiktigt i ugnens överkant och dra sedan ut spisen.

Kontrollera att spisen är felfri och utan skador.

Transportskador anmäler du omedelbart till Distrilux Distributionskontor, se fraktsedeln. Vid leverans från butik eller återförsäljare – kontakta dem.

Emballaget kan återvinnas. Kontakta ditt kommunkontor om du inte vet var du ska lämna det.

Tillbehören

DESSA LEVERERAS MED SPISEN:

• Emaljerade bakplåtar
• Emaljerad långpanna
  • Ugnsgaller
  • Tippskydd inkl. monteringsdetaljer
  • Bruksanvisning

FÖLJANDE FINNSATT KÖPA SOM EXTRA TILLBEHÖR:

• Kastrullskydd inkl. monteringsdetaljer

Säkerhetsutrustningen

Se till att det finns avställningsytor, minst 40 cm breda, på båda sidor om spisen (SE BILD). En av bänkarna kan ersättas av en vägg eller ett högskåp.

Barnsäkerheten ökar om du dessutom ser till att följande är monterat/i funktion:

Tippskyddet

Tippskyddet måste vara monterat, för att hindra spisen från att tippa vid onormal belastning. Tippskyddet fungerar endast när spisen är inskjuten på plats.

Innan du monterar tippskyddet, skall du se till att spisen har blivit justerad till den rätta nivån, se kapitel Installation, s. 16.

SÅ HÄR MONTERAR DU TIPPSKYDDET PÅ SPISEN:

1 Rita en linje på väggen längs hållens bakre kant (SE BILD).
2 Mättuppgifter gäller för montering på vänster eller höger sida (SE BILD). Mät ut var tippskyddet ska placeras och skruva fast det i massivt material eller lämplig förstärkning.

OBS! Om utrymmet mellan bänkskåpen är större än spisens bredd, måste du justera sidmättet om du önskar centrera spisen.

3 Tänk på, om du justerat måttet, att passa in tippskyddet i hålet på spisens bakstycke när du skjuter in spisen.

Kastrullskyddet (extra tillbehör)

Kastrullskyddet ska vara monterat. Det gör det svårare för barn att komma åt kärl på hällen.

I Tryck in propparna i de främre hålen.
2 Placera skyddet på spisen med propparna över hållkanten.
3 Vrid skyddet snett nedåt och
4 sedan uppåt så att kortsidans kanter griper tag under hällkanten
5 Lås med de bakre propparna.

Luckspärren gör det svårare för barn att öppna luckan. Spärren är vid leverans i funktion, men kan vid behov kopplas ur.

A Tryck ner spärren när du ska ÖPPNA luckan.
B När du vill SÄTTA SPÄRREN UR FUNKTION, kontrollera att ugnen inte är varm, tryck ner och för spärren på luckans överkant ett par mm åt höger.
C Om spärren inte är i funktion, för spärren på luckans överkant ett par mm åt vänster.

A B C

Före första användning

Rengöring av spisen

Spisen rengör du enklast med hjälp av en ren trasa, varmt vatten och lite handdiskmedel direkt efter användning. ANVÄND ALDRIG SKURMEDEL ELLER ANDRA REPANDE MEDEL. Tänk på att göra rent under imkåpan. Den kan du diska i maskin.

Tänk på att tippskyddet inte fungerar när du dragit ut spisen för att göra rent bakom den.

Rengör tillbehören

Diska plåt, långpanna m.m. i varmt vatten och hand-diskmedel. Skölj och torka torrt.

Upphetta plattorna

Plattorna är förbehandlande med ett rostskyddsmedel, som fäster bättre om du upphettar plattorna före användning.

Värm upp två plattor i taget, diagonalt placerade, på högsta effekt i max. fem minuter. Plattorna blir mycket heta. Håll därför spisen under uppsikt så att ingen kommer till skada. Lätt rök och os utvecklas när rester av lösningsmedlet förångas. Bränn inte av ugnen förrän du är klar med plattorna.

max. 5 min.

Bränn av ugnen

Håll barn under uppsikt! Spisen blir mycket varm.

Innan du använder ugnen för första gången, måste du bränna av den. Gör så här:

Sätt på över/undervärme samt maximal temperatur. Ugnsluckan skall vara stängd.
2 Vädra i köket. Stäng av ugnen när lukt och rökutveckling upphört.
3 Torka av ugn, lucka och stegar med varmt vatten och handdiskmedel. Torka torrt.

Kontrollamporna är av glimlampetyp och har normalt lång livslängd. Om de slutar fungera, kontakta service.

Platthällen

Hällen har fyra gjutjärnsplattor. Eventuella snabbplattor är märkta med en röd prick och har överhettningsskydd.

Ø 145 mm Ø 180 mm Ø 145 mm Ø 220 mm

Användning av hällen

Lämna aldrig frityrkokning, smältning av fett, paraffin eller annat lättantändligt utan tillsyn. Vid eventuell brand, nollställ spisens vred och stäng av köksfläkten. KVÄV ELDEN MED LOCK, använd aldrig vatten.

Plattorna har vred med fasta lägen från 0–6, där 6 ger den högsta värmen. Samtliga vred kan vridas både med- och moturs.

Val av vredläge beror på dina kärl samt vad och hur mycket du ska tillaga. Efter en tid lär du dig att välja rätt inställning. Spisens röda kontrollampa tänds när du sätter på en platta.

Kokning

Vanligtvis kokar du upp på högsta läget för att sedan vidarekoka på en lägre inställning. Ljudet eller storleken på "vattenbubblorna" kan hjälpa dig att välja rätt läge:

SVAG VÄRME: Sjudande vatten. Lämpligt för vidarekokning av ris, fisk, samt grönsaker som t.ex. sockerärter och broccoli.

MEDELVÄRME: Småkokande vatten. Lämpligt för det mesta som ska kokas t.ex. kött, rotfrukter och vidarekokning av potatis.

STARK VÄRME: Ljudet tystnar innan vattnet börjar bubbla kraftigt. Lämpligt för uppkokning av vatten till pasta och ris. Ställ sedan in önskat läge för vidarekokning.

Stekning

Vid stekning blir resultatet bäst, om maten inte är kylskåpskall och täcker högst 2/3 av stekpannans botten.

Lägg margarinet/smöret i stekpannan och ställ in ett läge på vredet. Det är viktigt att fettet har rätt färg (temperatur) när du börjar steka för att du ska få ett bra resultat. Tryck en ljus stekspade mot botten så ser du lätt fettets färg.

SVAGT BRYNT FETT: Lämpligt för t.ex. ägg, lök, rå potatis, kotletter och biffar, samt hel fisk.

BRYNT FETT: Lämpligt för det mesta: Pannkakor, färsrätter, korv, tunna fiskfiléer, grytbitar osv.

KRAFTIGT BRYNT FETT: Lämpligt för tunna köttskivor. Var försiktig, fettet blir lätt bränt.

För att spara tid och därmed energi ska kastrullens/ stekpannans botten

• täcka plattan helt. Med en för liten botten bränner dessutom överkok lätt fast på plattan.
• vara plan. En botten som buktar för mycket utåt eller inåt ger förlängda uppvärmningstider.

När du ska köpa ny kastrull är det lämpligt att välja en rostfri modell med sandwichbotten, dvs. en stabil botten med lager av olika metaller.

Spara energi!

• Använd lock och du halverar energiåtgången (jfr med utan lock).
• Använd kärl med plan botten och spar 25% energi (jfr med oplan botten).
• Se till att plattan är ren och torr. Smuts och vätska försämrar värmeöverföringen mellan kärl och platta.
• Stäng av plattan och låt maten bli färdig på eftervärmen.
• Ång– och tryckkokning spar också energi.

Låt inte överkok bränna fast utan ta bort det med en gång. Smuts försämrar värmeöverföringen mellan platta och kärl.

Rengöring och rostskyddsbehandling

I Rengör plattorna grundligt med tvålull, typ Svinto. Skölj bort allt lödder och torka torrt med hushållspapper.

2 Stryk ut ett jämnt lager rostskyddsmedel på den torra och kalla plattan. Medlet finns att köpa hos återförsäljarna och Electrolux Service.

3 Bränn därefter in rostskyddet genom att värma upp plattan på högsta temperatur i max. fem minuter. Lätt rök och os utvecklas då rester av lösningsmedel förångas.

4 Ev. färg på händerna och emaljen, när den kallnat, tar du lätt bort med lacknafta.

max. 5 min.

Ugnen

Ugnen har löstagbara ugnsstegar med sju falser. Vilken falsnivå som är lämplig att använda för olika funktioner och temperaturer, kan du se i tabellerna för bakning och matlagning i slutet av bruksanvisningen.

För samtliga funktioner gäller att den gula kontroll-lampan på manöverpanelen lyser under uppvärmning och slocknar vid uppnådd temperatur (tänds och släcks när termostaten slår till och från). För att välja ugns-funktion vrider du funktionsvredet till symbolen för önskad funktion (se nedan).

UGNEN HAR FÖLJANDE FUNKTIONER:

Belysning

Ugnsbelysningen tänds automatiskt vid samtliga inställningar. Du kan även ha enbart belysningen på, utan att någon av de andra funktionerna är igång.

Över/undervärme

Tak- och bottenelement är inkopplade.

Övervärme

Takelement inkopplat.

Undervärme

Bottenelement inkopplat.

Grill

Grillelement inkopplat.

Snabbstart

Grill- och bottenelement inkopplade. Det tar ca sju minuter att värma upp ugnen till 200°C. Kan även användas vid gratinering.

Praktisk användning

Lägg aldrig aluminiumfolie, långpanna eller plåt direkt på ugnsbotten. Hindras undervärmen kan emaljen skadas på grund av överhettning.

Ugnen blir varm under användning, HÄLL BARN UNDER UPPSIKT.

Vid temperaturväxlingar och/eller ojämn placering av t.ex. pizza på en plåt finns det risk att den slår sig (blir skev). Plåten återgår till sin ursprungliga form när den kallnar.

Hur skall du tillämpa de olika funktionerna när du använder ugnen? Här nedan får du praktiska råd och tips på hur du bäst utnyttjar ugnens olika funktioner för olika typer av matlagning:

Bakning

Prova mjuka kakor med en provsticka ca fem minuter före full tid. Du har då möjlighet att förkorta/förlänga gräddningstiden. Resultatet kan påverkas av recept, formars material, färg, form och storlek. ÖVER/UNDERVÄRME ger jämn färgsättning.

Matlagning

Följ tabellrekommendationerna.

Att steka i ugn är bekvämt och praktiskt. Stekar av nötkött, som rostbiff och innanlår, blir saftigast om de tillagas i 125°C ugnsvärme, men tar lite längre tid än vid högre ugnstemperatur. Välj en ugnssäker form med låg kant där steken precis får plats, så undviker du att skyn torkar in. Vid ugnsbakning av julskinka bildas det ofta mycket spad. Använd därför ett stort stekfat eller en långpanna och var försiktig när du tar ut den.

Användning av stektermometer

För bästa resultat måste spetsen på stektermometern hamna mitt i den tjockaste delen av steken dit värmen när sist. Ugnsvärmen påverkar termometern, därför bör helst hela röret vara inne i köttet. Tänk på att en termometer kan visa fel temperatur om den stöter mot fett eller ben.

Sätt in steken i nedre delen av den förvärmda ugnen. När önskad köttemperatur är uppnådd tar du ut steken, täcker den med aluminiumfolie och låter den vila ca 15 minuter. Köttet går sedan lättare att tranchera (skära upp) och mindre köttsaft sipprar ut.

Grillning

Storleken, marmoreringen (insprängt fett), formen, mängden och temperaturen på det som du ska grilla inverkar på tiden och resultatet. Fisk och ljust kött (fågel, kalv och gris) blir inte lika lätt färgsatt som mörkt kött (nöt och vilt). Grillolja och/eller grillkryddor ger bättre färg, men ökar risken för bränd yta.

Grillresultatet blir bäst om det som ska grillas inte tas direkt från kylskåpet. Torka av och lägg det på ugnsgallret och krydda efter önskemål. Placera en långpanna, gärna folieklädd, under gallret för att samla upp fettstänk m.m. Fläskkotletter, biffar, fiskfiléer o.d. placeras högt upp i ugnen medan t.ex. tjocka revbensspjäll placeras i nedre delen av ugnen.

Ställ funktionsvredet på och termostatvredet på önskad temperatur. Börja grilla efter 3–5 minuters uppvärmning. Passa noga och vänd minst en gång under tiden. En för lång grilltid ger torr, tråkig och i värsta fall bränd mat. Ugnsluckan ska vara stängd vid grillning.

Snabbstart (gratinering)

Utmärkt vid färgsättning av gratänger och varma smörgåsar. Den här funktionen kan du även använda för snabbuppvärmning av ugnen till inställd temperatur. När ugnen kommit upp i den valda temperaturen väljer du önskad funktion. Det tar ca nio-tio minuter att värma upp ugnen till 200°C. Undvik snabbuppvärmning om du ska grädda småkakor eller maränger.

Rengöring och skötsel

Ugnen

Ugnen har slät emalj.

GÖR SÅ HÄR OM UGNEN ÄR MYCKET SMUTSIG:

I Spill eller överkok som sitter fast, lossar du med t.ex. en stekspade.
2 Stryk med en svamp ut såpa i ugnen.
3 Stäng luckan. Sätt ugnen på 100°C och över/undervärme 1ca 10 minuter.
4 När ugnen svalnat tvättas den med rent vatten, ev. kan du behöva gnida försiktigt med tvålull. Torka torrt.

Ugnsluckan

Ugnsluckan består av två delar med värmereflekte- rande glas för att ge en lägre yttemperatur. Den yttre delen, luckfronten, kan du ta bort vid rengöring.

RENGÖRING MELLAN GLASEN

Var försiktig så att du inte skadar luckglaset. Sprickbildningar i kanterna kan leda till att det spricker efter några uppvärmningar.

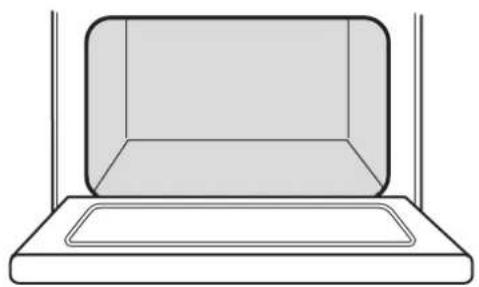

1 Kontrollera att ugnen inte är varm och att luckspärren är i funktion innan du tar bort den yttre delen, luckfronten.
2 Öppna luckan och placera, för att hindra luckan från att slå igen, t.ex. hoprullade grytlappar mellan bågarna i gångjärnen (SE BILD). Fäll sedan upp luckan.
3 Häll i luckhandtaget, tryck ner de två fjädrarna på luckans övre kant och ta bort luckfronten.
4 Efter rengöring med ett fönsterputsmedel hakar du åter fast fronten i konsolen (SE BILD). Om glaset är mycket smutsigt kan du använda den medföljande rakbladsskrapan. Se till att luckan sitter säkert fasthakad på båda sidor.
5 Tryck sedan ner de två fjädrarna på luckans övre kant och tryck fronten på plats.
6 Ta bort grytlapparna.

I Nollställ alla vred och kontrollera att ugnen inte är varm.
2 Skruva av skyddsglaset (SE BILD).
3 Skruva ur den trasiga lampan.
4 Sätt i en ny ugnslampa märkt 230–240V, 15W, 300°C, med E14–sockel.
5 Återmontera skyddsglaset.

Ugnstillbehören

Lossa stegen i det nedre främre hörnet (1), lyft snett uppåt och ta ut den (2). Diska stege och galler (samt andra eventuella tillbehör som grillställning och grillspett) för hand eller i diskmaskin. Om de är rejält smutsiga, lägg dem i blöt innan du rengör med t.ex. tvålull.

Plåtar, även eventuella proffsplåtar, och långpanna torkas av med hushällspapper och kan vid behov diskas för hand. Fastbrända fläckar tar du bort med en bakplåtsskrapa (gäller inte proffsplåtar).

Förvaringslådan

I Töm lådan och dra ut den till "stopp".
2 Ta tag under lädan, lyft lätt uppåt och lädan går fri från spärren i bakkanten.
3 Dra ut lådan helt.

Efter rengöring sätter du lådans hjul på konsolerna (SE BILD). Skjut in lådan. Lyft upp den något den första biten så hakar hjulen inte fast i främre spärren.

Ingrepp i spisen ska utföras av BEHÖRIG FACKMAN. Spisen är tung. Kanter och hörn, som du vanligtvis inte kommer i kontakt med, kan vara vassa. ANVÄND HANDSKAR vid förflyttning av spisen.

Stämmer spisens mätt överens med övrig köksinredning? Mät arbetsbänkens höjd från golvet till bänkens ovansida och sockeldjupet från väggen till sockelns framkant (SE BILD). Spisen kan även installeras med en vägg eller ett högskåp på den ena sidan och en avställningsyta på den andra.

60 cm bred spis har fast sockel anpassad till en bänkhöjd på 90 cm och ett sockeldjup på 53 cm. Du kan endast ändra sockelns placering i djupled (se nedan). 70 cm bred spis har teleskopsockel och levereras för att passa till en bänkhöjd på 90 cm och ett sockeldjup på 53 cm. Du kan ändra höjd och djup på sockeln, så att spisen passar till en bänkhöjd på 88 eller 90 cm och ett sockeldjup på 55 cm (se nedan).

Se till att spisens kabel inte kommer i kläm vid förflyttning av spisen.

55 53 90 88 85

Ändring av sockelhöjd och -djup

Fast sockel (endast 60 cm)

53 cm är minsta sockeldjup för spisen. Ett mindre sockeldjup kan medföra att spisen tippar vid tung belastning på luckan.

Lägg ned spisen försiktigt (SE BILD). Använd t.ex. frigolit från emballaget som skydd mellan golv och spis.
2 Skruva ur skruvarna B (4 ST, SE BILD) och ta bort sockeln.
3 Välj läge 55 cm (SE BILD B) och sätt tillbaka sockeln. Skruva i skruvarna B (glöm inte brickorna).
4 Res upp spisen och anslut den elektriskt. Skjut in spisen på plats och niväjustera (se nedan) innan du monterar säkerhetsutrustningen.

53 cm är minsta sockeldjup för spisen. Ett mindre sockeldjup kan medföra att spisen tippar vid tung belastning på luckan.

Om du vill ändra båda måtten så bör du göra det samtidigt. Men läs först igenom samtliga punkter här nedan innan du börjar.

I Lägg ned spisen försiktigt ( SE BILD). Använd t.ex. frigolit från emballaget som skydd mellan golv och spis.

2 Skruva ur skruvarna A (4 ST, SE BILD). Dra ut den inre sockeln en bit om du endast vill ändra höjden. Dra i de konsoler på vilka hjul och fötter är monterade. OBS! Var försiktig, det finns vassa kanter under spisen. Läs vidare fr. o.m. punkt 5. För ändring av djupet drar du ut sockeln helt.

3 Skruva ur skruvarna B (4 ST, SE BILD) och ta bort den yttre sockeln.

4 Haka fast den yttre sockeln i läge 55 cm ( SE BILD B). Skruva i skruvarna B (glöm inte brickorna) och skjut in den inre sockeln en bit.

5 Skruva åter i A i något av hålen för 85, 88 eller 90 cm bänkhöjd (SE BILD A).

6 Res upp spisen och anslut den elektriskt. Skjut in spisen på plats och nivåjustera (se nedan) innan du monterar säkerhetsutrustningen.

Nivåjustering

Spisen måste stå plant för att t.ex. fettet ska fördela sig jämnt i stekpannan. Om du vill kontrollera att spisen står plant placerar du ett vattenpass på hållramen, först på ramens vänstra eller högra sida, därefter på dess framsida.

Vid behov kan du från sockelns framsida sänka resp. höja (-6, +12mm) spisens hjul och fötter. Använd en kryssmejsel för att justera de bakre hjulen och en polygrip till de främre fötterna (1). När spisen står plant "låser" du fötterna med muttern, skruva moturs (2). Använd den medföljande nyckeln.

Elektrisk anslutning

Ingrepp i spisen måste utföras av BEHÖRIG FACKMAN. Arbete utfört av lekman kan försämra spisen samt leda till skada på person och/eller egendom.

Spis som levereras med sladd och stickpropp ska anslutas till jordat vägguttag. Anslutningseffekt och spänning finns angivet på dataskylten (se spisens högra sida).

OBS! Vid fast installation där anslutningen till elnätet ej sker med stickpropp i vägguttag, måste allpolig brytare monteras. Detta är ett krav som måste följas p.g.a. säkerhetsskäl.

Ingrepp i spisen ska utföras av BEHÖRIG FACKMAN. Arbete utfört av lekman kan leda till skada på person och/eller egendom samt försämra spisen.

Problem med spisen? Vi rekommenderar att du läser bruksanvisningen, särskilt sidorna 22 och 23. Det kan löna sig. Se här nedan vad som gäller om du behöver hjälp.

Reklamation

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstiftningen. Kom ihåg att spara kvittot för eventuell reklamation

Konsumentkontakt

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel [phone] eller via e-mail på vår hemsida www.elektro-helios.se.

Service och reservdelar

Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel 0771 - 76 76 76 eller via vår hemsida på www.elektro-helios.se. Du kan även söka hjälp via din återförsäljare.

Adressen till din närmaste servicestation finner du via www.elektro-helios.se eller Gula Sidorna under rubrik Hushållsutrustning, vitvaror - service.

Innan du beställer service, kontrollera först om du kan avhjälpa felet själv. Här i bruksanvisningen finns en tabell som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modell:
Prod. nr:
Serie. nr:
Inköpsdatum:

Hur och när uppträder felet?

Med reservation för ändringar. Denna apparat uppfyller kraven i EG-direktiv 89/336/EEG och 73/23/EEG.

SN 6103 SN 7103

Bredd (mm): 597 697

Höjd vid leverans (mm): 900 900

Djup (mm): 595 595

Användbar volym (liter): 46 52

Total effekt (W):

230V-spis	8715	8915
400V-spis	8732	8932

PLATTORNA STORLEK(mm) EFFEKT (W)

Bakre vänstra:

145 1000

Bakre högra:

180 1500

Främre vänstra:

220 2000

Främre högra:

145 1500

ENERGIKLASS B

B

ENERGIFÖRBRUKNING

Konventionellvärmning (kWh)

0,96

0,99

TILLAGNINGSTID STANDARDLAST

Konventionellvärmning (min)	51 51
YTA PÅ BAKPLÅTEN ( cm^2 )	1500	1700

Vid märkning av energieffektivitetsklass har läge Konventionell värme används.

KONTROLLAMPORNA är av glimlampetyp.

UGNSLAMPAN har E-14 sockel, märkt 230-240V, 15W och 300°C.

Tabeller

Bakning

	°C minuter
Bondbröd	225 N 30–35
Bullar, mat- & kaffebröd	225 M 8–12
Hålkakor	200–225 M 10–15
Kuvertbröd	225–250 M 8–10
Limpor, lätta/formbröd	200–225 N 30–40
Limpor, tunga	175–200 N 50–60
Längder/kransar	200–225 N 15–20
Maränger	100–125 M 40–50
Muffins	225 M 10–12
Mördegskakor	175–200 M 5–10
Pepparkakor	175 M 5–7
Rulltårta	225–250 M 5–7
Scones	225–250 M 8–10
Sockerkakor, lätta	175 N 35–45
Sockerkakor, tunga/fina	150–175 N 50–60
Tårtbotten	175–200 N 30–40

Placering i ugn

Ugnen har sju falser (se bild):

Ö = Övre delen av ugnen (fals 5–7).

M = Mitten av ugnen (fals 3–4).

N = Nedre delen av ugnen (fals 1–2).

Grill & Matlagning

Max 250°Cvid grillning		[22CT]		minuter °C
Biff, ca 1,5 cm	250 Ö 5 -7
Bogbladsstek	175 N 75
Entrecôte, ca 1,5 cm	250 Ö 10
Filé (fläsk, nöt, vilt)	175 N/M 55 - 60
Fisk
- kokning	200 N
- kokning i eget spad	100 N
- stekning	200 - 225 N
Fläskkarré	175 N 80 - 85
Fläskkotlett, ca 1,5 cm	250 Ö 12 -15
Fläskpannkaka	225 M
Gratänger	225 N/M
Grillkorv	250 Ö 5
Hamburgare, fryst 100 g	250 Ö 8 -10
Karrékotlett, ca 1,5 cm	250 Ö 15 -20
Kyckling	175 N/M
Kyckling, halvor *	200 - 225 N 40 -50
Köttbullar i långpanna	225 M
Köttfärslimpa	175 - 200 N/M
Omeletter	200 - 225 M
Piroger	225 M
Pizza	250 M
Potatis, bakad	225 M
Puddingar, lådor	200 - 225 N/M
Revbensspjäll *	175 200 - 225 N
Rostbiff	125 N 55 - 60
Skinka, färsk	175 N 70
Stek (nöt)	125 N 70 - 75
Stek (kalv, lamm, vilt)	175 N 70 - 75
Strömmingsflundra	225 M
Suffléer	175 - 200 M

* Välj den lägre grilltemperaturen vid användning av grillkryddor eller -oljor.

Praktiska råd och tips

Problem Orsak Åtgärd

Mat/vetebröd, mjuka kakor blir platta.	För låg temperatur i ugnen gör att bakverket jäser upp och sedan sjunker ner och blir platt.	Kontrollera inställd temperatur mot rekommendation i tabell eller recept.
	Mat/vetebrödsdegar har inte jäst rätt. För lång jäsning efter utbakning ger ett platt resultat. Mat/vetebrödsdegar ska jäsa dragfritt i rumstemperatur. Vid ett lätt tryck på degen ska fördjupningen gå tillbaka.	Kontrollera jästiden mot receptets rekommendation.
	För lite jäst eller bakpulver.	Kontrollera i receptet att du tagit rätt mängd.
	För varm fett/vätskeblandning förstör jästens verkan.	Rätt temperatur på vätskan är 37° för färsk jäst, för torrjäst se anvisning på förpackning.
Mat/vetebröd, mjuka kakor blir torra.	För liten vätskemängd, för mycket mjöl eller fel mjölsort kan ge torrt bröd.	Kontrollera i receptet att du tagit rätt mjölsort och rätt mängd mjöl/vätska.
	För låg temperatur i ugnen gör att bakverket får stå inne för länge för att bli färdigt och blir därmed torrt.	Kontrollera att du ställt in rätt temperatur.
Bakverk/maträtter blir för mörka.	Vid för hög temperatur i ugnen blir bakverk/maträtter för mörka innan de är färdiga.	Kontrollera att du ställt in rätt temperatur.
	För hög placering i ugnen vid över/undervärme ger för mycket övervärme, motsatt effekt vid för låg placering.	Kontrollera i tabell eller recept att du valt rätt placering.
Bakverk/maträtter blir ljusa.	Aluminiumfolie, plåt eller långpanna i ugnens botten hindrar undervärmen.	Se till att du inte har något i botten på ugnen.
	Ljusa bakformar ger ljusare kakor än mörka formar.	Byt ev. till mörkare formar.

Problem och åtgärder

Gör aldrig ingrepp i spisen som kan skada person eller produkt. Här nedan får du förslag på vad du själv får och kan göra vid problem. Om du behöver hjälp – kontakta service.

Problem

Spisen får ingen ström

Det tar lång tid att koka/steka

Ugnsbelysningen fungerar inte

Luckspärren fungerar inte

Orsak/Åtgärd

Kontrollera följande:

• att SÄKRINGEN/SÄKRINGARNA är hel/hela
• att ev.STICKPROPP är ordentligt insatt
• att ev.JORDFELSBRYTARE är tillslagen

Kontrollera att du valt ett lämpligt kärl med god värmeledningsförmåga (se s. 9)

Byt trasig lampa (se s. 15)

Sätt spärren i funktion (se s. 6)

I Lossa spisen från vägguttaget.
2 Kapa sladden så nära bakstycket som möjligt.
3 Sätt luckspärren ur funktion, för att förhindra att barn blir inlåsta i ugnen.

Kontakta Elkretsen AB eller återförsäljaren för att få reda på var du kan lämna produkten för skrotning och återvinning. Du kan också gå in på www.el-kretsen.se för att ta reda på närmaste inlämningsställe

Elektro EH Helios

S-105 45 Stockholm

Tel. [phone]

www.elektro-helios.se
