BRUKSANVISNING AW542191 GAGGENAU

Bedienings- en montagehandleiding

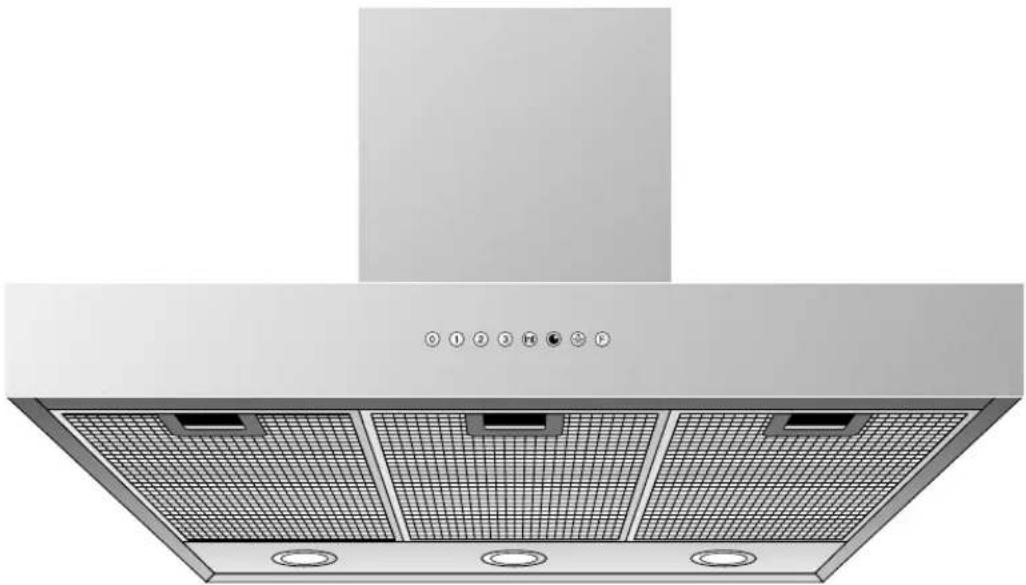

AW 540 AW 541 AW 542 AW 543

Äfzuigkap

Front view of a stainless steel kitchen air duct with ventilation grilles and control panel (no text or symbols visible)

GAGGENAU

AW 540

AW 541

AW 542

AW 543

Voorwoord

1. Belangrijk	bladzijde 3-4
1.1 Veiligheidsvoorschriften	bladzijde 3
1.2 Voor het eerste gebruik	bladzijde 4
1.3 Gebruik	bladzijde 4
2. Uitvoering	bladzijde 5
3. Bediening	bladzijde 6-8
4. Reiniging en onderhoud	bladzijde 9-10
5. Onderhoud	bladzijde 11
6. Montagehandleiding	bladzijde 12-17
6.1 Technische gegevens	bladzijde 12
6.2 Het inbouwen	bladzijde 12-17

Voorwoord

Exterior view of a kitchen air conditioner unit with ventilation grilles and a chimney (no text or symbols visible)

Met uw nieuwe afzuigkap beleeft u voortaan nog meer plezier aan het koken.

Het apparaat biedt u tal van voordelen waaronder:

• een goede afzuiging bij een gering geluidsniveau,
• een groot aantal bedieningsfuncties,
• een optimale verlichting van de kookzone door een dimbare halogeenverlichting.

Om alle mogelijkheden van het apparaat te kunnen benutten, raden wij u aan om de gebruiksaanwijzing en de montagehandleiding goed te lezen, voordat u het apparaat voor het eerst in gebruik neemt. U vindt hierin alles over het gebruik, de installatie en het onderhoud van het apparaat.

Op de volgende bladzijden staan belangrijke aanwijzingen voor de veiligheid en de bediening. Lees ze goed door, voor uw eigen veiligheid en voor een lange levensduur van het apparaat.

Wat u moet weten, voordat u het apparaat voor het eerst in gebruik neemt, vindt u op pagina 4.

In de hoofdstukken "Apparaat en principe" en "Bediening" staat wat uw afzuigkap kan en hoe u het apparaat moet bedienen.

In het hoofdstuk "Reiniging" leest u wat u moet doen om jarenlang plezier te hebben van het apparaat.

Wij wensen u veel plezier met uw nieuwe afzuigkap!

1. Belangrijk

1.1 Veiligheidsvoorschriften

• Neem het apparaat niet in gebruik, wanneer het beschadigd is!
• Het apparaat mag alleen door een erkend vakman worden aangesloten. Daarbij dient aan alle geldende voorschriften te worden voldaan.
• Aansluitkabels mogen niet in aanraking komen met hete kookzones.
• Schakel de afzuigkap alleen in, wanneer de lampen zijn geplaatst.
• Gebruik het apparaat nooit zonder vetfilter.
• Gevaarlijke en explosieve stoffen en dampen mogen niet worden afgezogen!
• De gebruiker is zelf verantwoordelijk voor het juiste gebruik en de goede staat van het apparaat.
• Schakel het apparaat alleen in, als u er toezicht op houdt.
• Pas op! Vette filters zijn brandgevaarlijk! Houd daarom altijd toezicht als u onder de afzuigkap frituurt! Zorg regelmatig voor een reiniging van de vetfilters en voor vervanging van het actieve-koolfilter!
• Brandgevaar! Flamberen is onder de afzuigkap niet toegestaan!
• De afzuigkap mag alleen worden gemonteerd boven een verwarmingssysteem voor vaste brandstoffen dat brandgevaarlijk kan zijn (bijvoorbeeld door het overspringen van vonken) als dit verwarmingssysteem is voorzien van een gesloten, niet verwijderbare afdekking. Tevens moet aan de geldende voorschriften zijn voldaan. Deze beperking geldt niet voor gasfornuizen en gaskookplaten.
• Branders onder de afzuigkap mogen alleen worden ontstoken als er pannen op staan!
• Als u meer dan 3 gasbranders tegelijk gebruikt, zet de afzuigkap dan op stand 2 of hoger. Zo voorkomt u dat zich te veel warmte in het apparaat ophoopt.

Volg de aanwijzingen in de montagehandleiding!

• Plaats uit veiligheidsoverwegingen geen zware voorwerpen op de bovenkant van het apparaat.
• Dit apparaat mag niet met een stoomreiniger of waterdruk worden gereinigd. Er bestaat dan gevaar voor kortsluiting!
• Voor alle reparatie- en onderhoudswerkzaamheden dient het apparaat spanningsvrij te worden gemaakt. Trek hiertoe de stekker uit het stopcontact of schakel de desbetreffende zekering van de huisinstallatie uit. Is de stekker niet toegankelijk, dan moet het apparaat via een voorgeschakelde zekering van de netspanning worden losgekoppeld.
• Reparaties mogen alleen door een erkend vakman worden uitgevoerd, zodat de veiligheid van het apparaat gewaarborgd blijft.
• De fabrikant kan niet aansprakelijk worden gesteld voor schade als gevolg van het niet in acht nemen van de aanwijzingen uit deze gebruiksaanwijzing.
• Wordt in de ruimte waar de afzuigkap zich bevindt een hout-, kolen-, gas- of oliekachel gebruikt, dan wel een open haard, dan moet voor voldoende luchttoevoer worden gezorgd.
• Het apparaat kan zonder gevaar worden gebruikt, wanneer de onderdruk van 4 Pa (0,04 mbar) in de stookruimte niet wordt overschreden. Dit kan worden bereikt met niet-afsluitbare openingen, bijvoorbeeld in deuren en ramen, via toe- en afvoermuurkasten of andere technische voorzieningen.
• Na een stroomstoring wordt de afzuigkap niet automatisch weer ingeschakeld. U neemt het apparaat weer in gebruik door aan een knop te draaien of door op een willekeurige toets te drukken.

Technische wijzigingen voorbehouden!

1.2 Voor het eerste gebruik

Lees de volgende aanwijzingen, voordat u het apparaat voor het eerst in gebruik neemt:

• Het apparaat moet door een erkend vakman worden geinstalleerd en aangesloten.
• Lees voor de ingebruikneming van het apparaat de gebruiksaanwijzing goed door.
• Haal het apparaat uit de verpakking! Zorg dat de verpakkingsmaterialen op een milieuvriendelijke wijze worden verwerkt! Let op! Onder in de verpakking bevinden zich toebehoren! Zorg ervoor dat de verpakkingsmaterialen (kunststoffolie, piepschuim onderdelen) niet in handen van kinderen kunnen komen!
• Reinig het apparaat grondig, voordat u het voor het eerst gebruikt (zie ook het hoofdstuk "Reiniging").
• Controleer voor de ingebruikneming of de netaansluiting in orde is.

Dit apparaat is gekenmerkt in overeenstemmig met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic

equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Controleer het apparaat voor het inbouwen op eventuele transportschade.

1.3 Gebruik

• Het apparaat is uitsluitend bestemd voor huishoudelijk gebruik en mag niet voor andere doeleinden worden gebruikt.
• Bij eventuele storingen dient u eerst de zekeringen in het huis te controleren. Ligt het niet aan de stroomvoorziening neem dan contact op met uw leverancier of de Gaggenau-klantenservice.

2. Uitvoering

1 2 3 4 Afb. 2

1 Luchtafvoerkanaal
2 Bedieningspaneel
3 Vetfilters
4 Verlichting

0 1 2 3 Int 0 F Motor uit Afzuigstand 1 Afzuigstand 2 Afzuigstand 3 Naloopstand Verlichting Naloopstand Verlichting van de vetfilters Controlelampje van de vetfilters Afb. 3

Installatietoebehoren voor luchtafvoer

Luchtafvoerkanaal in roestvrijstalen designuitvoering:

AD 010-012 voor een plafondhoogte van 2,25 - 2,64 m

AD 010-022 voor een plafondhoogte van 2,64-3,02 m

Luchtafvoerkanaal in aluminium designuitvoering:

AD 011-012 voor een plafondhoogte van 2,25-2,64 m

AD 011-022 voor een plafondhoogte van 2,64-3,02 m

Installatietoebehoren voor recirculatie

Recirculatie-kanaal in roestvrijstalen designuitvoering:

AD 010-112 voor een plafondhoogte van 2,36-2,64 m

AD 010-122 voor een plafondhoogte van 2,64-3,02 m

Recirculatie-kanaal in aluminium designuitvoering:

AD 011-112 voor een plafondhoogte van 2,36 - 2,64 m

AD 011-122 voor een plafondhoogte van 2,64-3,02 m

3. Bediening

Alle functietoetsen, met uitzondering van de toets 0 ("motor uit") lichten na het inschakelen groen op.

3 Int F Afb. 4

Licht

De verlichting kan onafhankelijk van het gebruik van de afzuigkap worden in- of uitgeschakeld door op de betreffende toets 🌐 te drukken (zie afb. 4).

Wanneer u de toets Ⓞ kort aanraakt, gaat de ver- lichting op maximale sterkte aan.

Door de toets ingedrukt te houden, kunt u de verlichting tot de gewenste sterkte dimmen.

0 1 2 1 2 3 2 3 Int 3 Int Afb. 5 of of of

Afzuiging

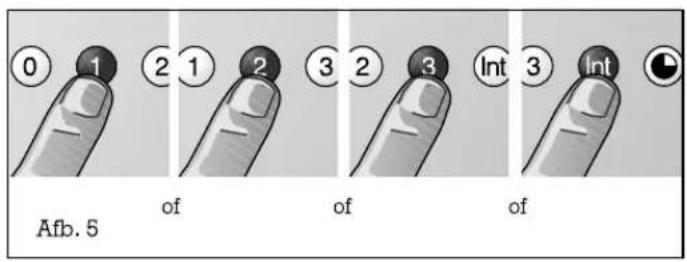

U kunt kiezen uit drie afzuigstanden en de afzuigstand intensief (zie afb. 5).

Door de functietoetsen 1, 2, 3 of Int in te drukken, kiest u de afzuigstand die bij de betreffende kooksituatie past.

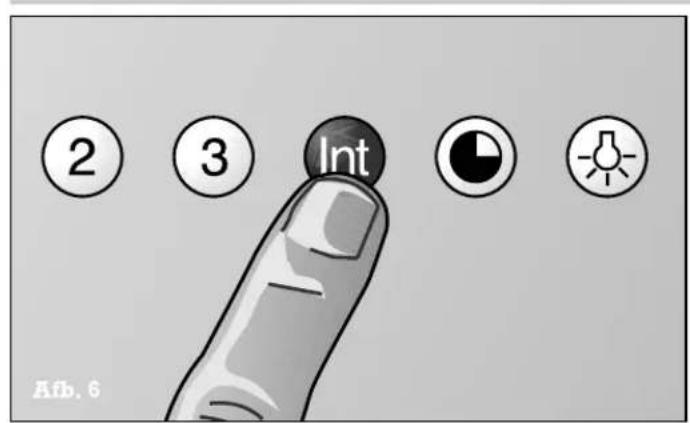

2 3 Int Afb. 6

Bij het (aan)braden in een open pan adviseren wij de intensief-toets Int in te drukken (zie afb. 6). Heeft u de afzuigkap via de intensieve afzuiging ingeschakeld, schakelt de kap na 5 minuten vanzelf uit.

③ Int ③ Int ③ Int Afb. 7

Wanneer u de Int-toets indrukt, terwijl de afzuigstand 1, 2 of 3 is ingeschakeld, schakelt de elektronica na 5 minuten intensieve afzuiging automatisch over op de gekozen stand (zie afb. 7)

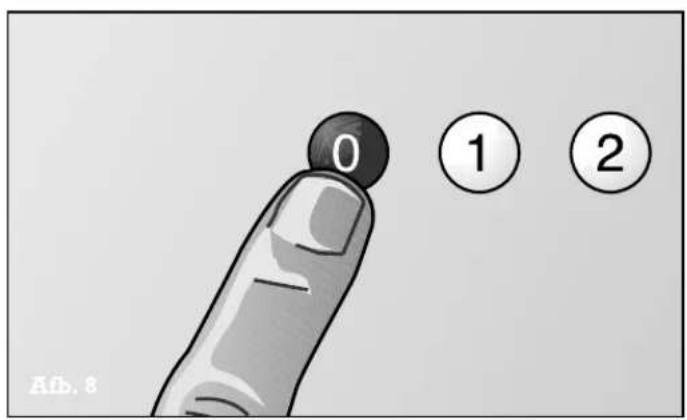

0 ① ② Afb. 8

Wanneer u de functie "intensief" wilt uitzetten voordat de ingestelde 5 minuten zijn afgelopen, druk dan op de toets 0 ("motor uit") of op een andere stand (zie afb. 8). Uiteraard kunt u de afzuigkap op elk moment uitschakelen door op toets 0 ("motor uit") te drukken.

1 2 3 int of Afb. 9 of

Speciale functies:

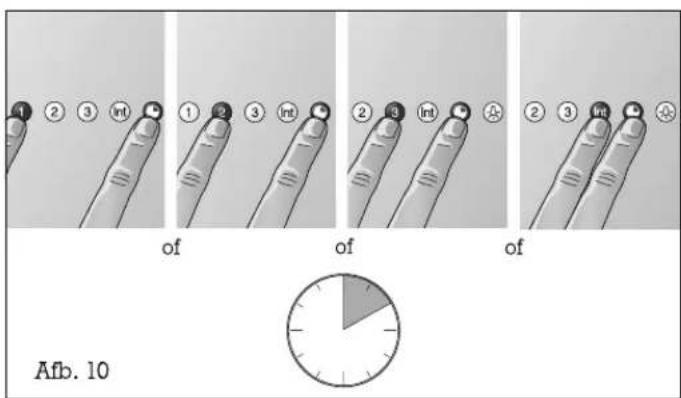

Duur intensieve afzuiging:

Door de Int- en de 1-, 2- of 3-toets gelijktijdig in te drukken, kunt u de duur van de intensieve afzuiging instellen, op 3, 5 of 10 minuten, en deze waarde in het geheugen vastleggen (zie afb. 9). In de fabriek is het apparaat op 5 minuten ingesteld (toetsencombinatie Int/2).

1 2 3 int 1 2 3 int 2 3 int 2 3 int of of of Afb. 10

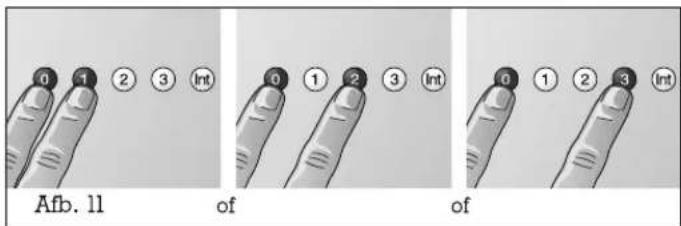

Nazuigstand:

Het nazuigen is op een willekeurige stand mogelijk.

Druk eerst op de gewenste toets 1, 2, 3 of "intensief" en druk vervolgens op de toets (zie afb. 10).

Het apparaat zal bij alle standen 10 minuten nazuigen. Na 10 minuten wordt de afzuiging automatisch uitgeschakeld, de verlichting blijft aan.

0 1 2 3 Int Afb. ll of of 0 1 2 3 Int 0 1 2 3 Int of

Interval:

Opmerkelijk aan dit apparaat is de interval-functie. Hierbij wordt de afzuigkap automatisch ingeschakeld voor telkens vijf minuten per uur. U kunt deze functie activeren door gelijktijdige bediening van toets 0 en, afhankelijk van de gewenste afzuigstand, toets 1, 2 of 3 (zie afb. ll).

Deze functie wordt door het afwisselend oplichten van de Ⓞ-toets met de betreffende afzuigstand aangegeven.

0 ① ② ③ Afb. 12

De interval-functie kan door het indrukken van de 0-toets worden uitgeschakeld (zie afb. 12).

4. Reiniging en onderhoud

Afb. 13

0 1 2 3 Int F Afb. 14

Het reinigen van de vetfilters

Na een bedrijfsduur van 30 uur knippert het vetfilter-controlelampje F (zie afb. 3). Het knipperen van het lampje geeft aan dat de vetfilters moeten worden schoongemaakt. De filters kunnen uiteraard ook worden gereinigd, wanneer het controlelampje niet knippert.

Voor het reinigen kunt u de roestvrijstalen vetfilters eenvoudig demonteren (zie afb. 13):

Haal de spanning van het apparaat (bijvoorbeeld door de zekering van de huisinstallatie uit te schakelen).

Pak het vetfilter bij de greep vast en duw de schuif naar achteren. Trek vervolgens het vetfilter naar beneden toe uit de houder. Herhaal deze handeling voor de overige vetfilters.

De roestvrijstalen vetfilters kunt u in de vaatwasser reinigen op een temperatuur van maximaal 65 °C. Plaats de filters loodrecht in de vaatwasser, zodat er geen etensresten op achterblijven.

Het binnenwerk van de kap kan, wanneer de filters zijn uitgenomen, met een heet sopje worden schoongemaakt.

Pas op!

Let bij het schoonmaken op uitstekende delen aan de binnenkant van de afzuigkap.

Plaats de vetfilters na het reinigen weer in de afzuigkap. Het terugplaatsen van de filters gebeurt in omgekeerde volgorde.

Let op!

De grepen van beide vetfilters dienen na plaatsing zichtbaar te zijn.

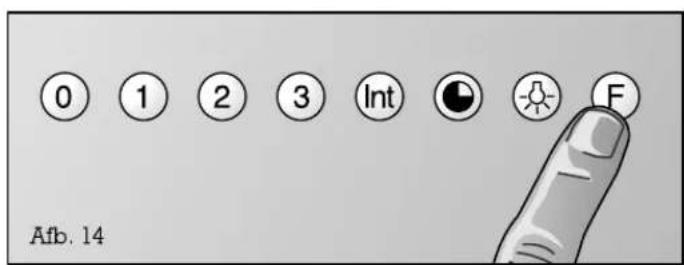

Druk op toets F om de bedrijfsurenteller weer op nul te zetten. Het controlelampje van het vetfilter dooft.

Diagram of a mechanical or electrical component with directional arrows indicating movement, no readable text or symbols present.

Recirculatie

Het actieve-koolfilter bindt de geurtjes bij recircu- latie. Bij normaal gebruik (dagelijks 1 tot 2 uur) moet het actieve-koolfilter ongeveer 1 x per jaar worden vervangen.

Indien er geen actieve-koolfilter wordt ingebouwd, kunnen de geurtjes van de wasem niet worden gebonden.

Het vervangen van het actieve-koolfilter

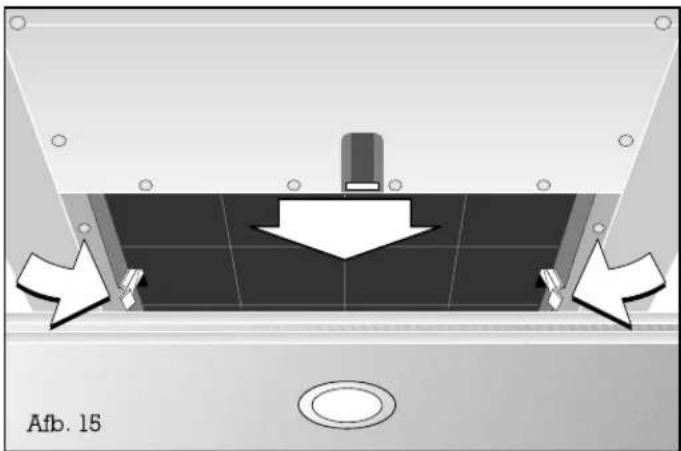

Verwijder de roestvrijstalen vetfilters. Druk de lipjes aan de zijkant van het actieve-koolfilter in en laat het filter naar beneden zakken. Druk de lipjes naar de zijkant en haal het actieve-koolfilter er naar voren toe uit.

Bij het terugplaatsen van het actieve-koolfilter dient dit schuin in het apparaat te worden geschoven (Pas op! De stekker van de lamp aan de linkerkant kan worden beschadigd.). Druk het filter vervolgens naar boven totdat de lipjes aan de zijkant vastklikken. Plaats de roestvrijstalen vetfilters weer terug in de afzuigkap.

Het actieve-koolfilter (KF 001-010) is bij de vakhandel verkrijgbaar. Gebruik uitsluitend originele filters.

Actieve-koolfilters bevatten geen schadelijke stoffen. U kunt deze bij het huisvuil deponeren.

Reiniging van de afzuigkap

Reinig de buitenste delen van de afzuigkap met een mild sopje van afwasmiddel en een zachte doek. Gebruik geen agressieve, bijtende of schurende reinigingsmiddelen. Gebruik ook geen schurende sponzen of borstels.

De uitvoeringen in roestvrij staal (AW 540/AW 542) kunnen worden gereinigd met in de handel verkrijgbare reinigings- en onderhoudsmiddelen voor roestvrij staal.

Reiniging van de glasplaten

Breng een gewoon glasreinigingsmiddel met een zachte, vochtige doek aan. U kunt de glasplaten makkelijker schoonmaken door deze als volgt te verwijderen:

Verwijder de vetfilters. In de afzuigkap bevinden zich aan de bovenkant drie openingen. Hierdoor heen kunt u met een stomp voorwerp (bijv. de steel van een pollepel) de glasplaten een voor een oplichten zodat u deze er vervolgens makkelijker uit kunt halen.

Wanneer de glasplaten sterk vervuild zijn kunt u deze in de vaatwasser bij een temperatuur van maximaal 55 °C reinigen.

Let op! Zorg ervoor dat bij het terugplaatsen van de glasplaten geen krassen op het luchtafvoerkanaal ontstaan. Plaats de glasplaten met de bedrukte kant naar onderen op het apparaat. Plaats hierbij eerst de kant die tegen het luchtafvoerkanaal aan ligt.

Reiniging van het aluminiumpaneel

Reinig het bedieningspaneel uitsluitend met een spons en een mild sopje van afwasmiddel. Wrijf het paneel vervolgens met een zachte doek droog. Gebruik geen agressieve of bijtende reinigingsmiddelen en ook geen borstels of schuurpoeder. Gebruik geen sterk alkalische reinigingsmiddelen (bijv. ovensprays), deze tasten het aluminium oppervlak aan. Gebruik bovendien geen schurende sponzen.

5. Onderhoud

Diagram of a mechanical component with a circular housing and a downward arrow, labeled 'Afb. 16' (no text or symbols on the diagram itself)

Magnifying glass icon with arrow inside, symbolizing search or download (no text or symbols)

Voor alle onderhoudswerkzaamheden moet het apparaat spanningsvrij worden gemaakt.

Bij eventuele storingen dient u eerst de zekeringen in het huis te controleren.

Ligt het niet aan de stroomvoorziening neem dan contact op met uw leverancier of de Gaggenau-klantenservice. Vermeld daarbij het type apparaat (zie het typeplaatje).

Reparaties mogen uitsluitend door een erkend vakman worden uitgevoerd, zodat de veiligheid van het apparaat gewaarborgd blijft. Bij ondeskundig uitgevoerde reparaties vervalt de garantie.

Het vervangen van een lamp

Let op: haal de spanning van het apparaat voordat u een lamp gaat vervangen (schakel de zekering uit)!

Let op: kort na het gebruik kunnen de lampen nog heet zijn! U kunt zich hieraan branden.

• Verwijder de ring die aan de lampafdekking zit. Opmerking: Let erop dat het glas er niet uitvalt (afb. 16).

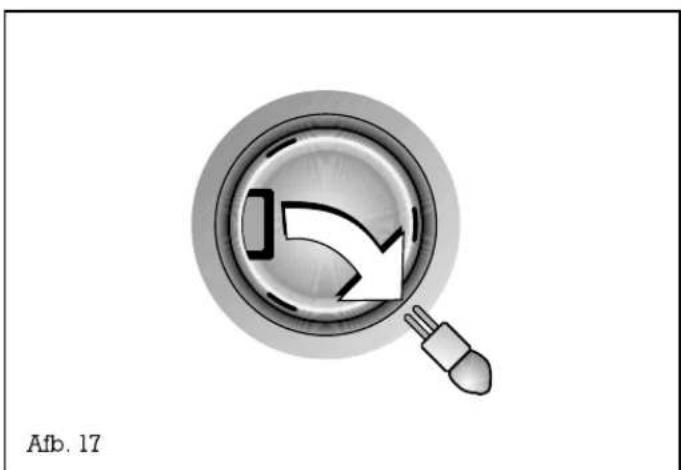

• Trek de lamp eruit (afb. 17).

Defecte lampen mogen alleen worden vervangen door lampen van hetzelfde type! (12 V / 20 W / fitting G4)

Het aanbrengen van de lamp

• Steek de lamp in de fitting.
  Let op: raak de halogeenlampen niet met uw handen aan! Gebruik een doek en raak de lamp alleen bij de rand aan.
• Klik de lampafdekking vast.
• Sluit het apparaat weer op de netspanning aan!

6. Montagehandleiding

6.1 Technische gegevens

AW 540/541-19_:	Gewicht:	23,5 kg
	Afmetingen:	898 x 550 mm
AW 540/541-12_:	Gewicht:	27,5 kg
	Afmetingen:	1198 x 550 mm
AW 540/541-15_:	Gewicht:	44,0 kg
	Afmetingen:	1498 x 550 mm
AW 542/543-12_:	Gewicht:	25,5 kg
	Afmetingen:	1198 x 550 mm

Elektrische aansluiting

Let op de gegevens op het typeplaatje.

De aansluitkabel dient minimaal van het type H 05 VV-F G 0,75 te zijn.

Het apparaat mag alleen door een erkend vakman worden aangesloten. De installateur is verantwoordelijk voor het goed functioneren van het apparaat op de plaats van opstelling. Hij dient de gebruiker (aan de hand van de gebruiksaanwijzing) de werkwijze van het apparaat te verklaren. Voorts dient hij de gebruiker te tonen, hoe – in geval van nood – het apparaat spanningsvrij kan worden gemaakt.

Aansluitmogelijkheden

Steek de stekker van de aansluitkabel na de montage in de contactdoos die achter de kanaal-afdekking aan de wand is aangebracht. Kan de stekker na de montage niet meer uit de contactdoos worden getrokken, dan moet het apparaat met alle polen van de netspanning kunnen worden losgekoppeld via een toegankelijke scheidings-inrichting met minimaal 3,0 mm contactafstand.

6.2 Het inbouwen

Bij de installatie van de afzuigkap dient aan alle geldende voorschriften te worden voldaan.

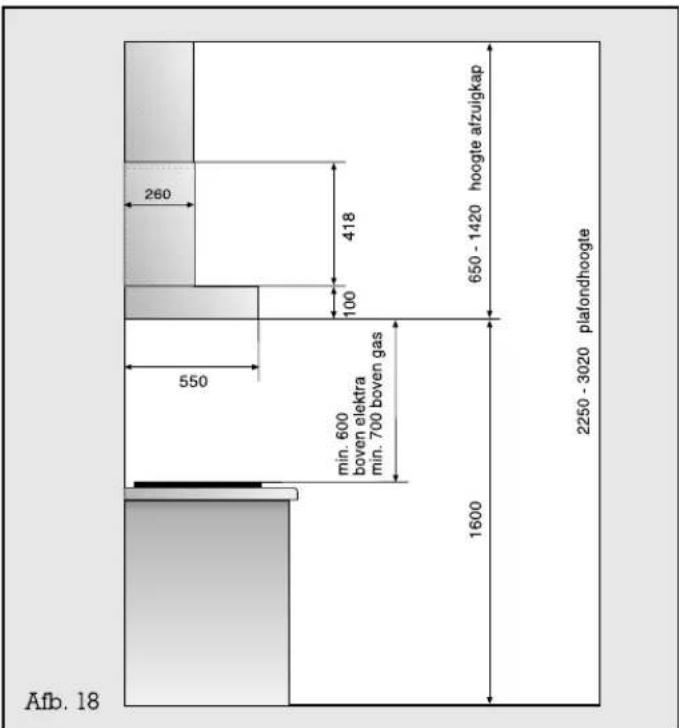

De minimale afstand tussen de kookzone en de onderkant van de afzuigkap bedraagt bij elektroapparatuur 600 mm. De minimale afstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap bedraagt bij gas-apparatuur 700 mm.

De afzuigkap is geschikt voor luchtafvoer en recirculatie. De afvoerlucht kan via een apart afvoerkanaal of door een buitenmuur rechtstreeks naar buiten worden afgevoerd.

Het is niet toegestaan de afvoerlucht via een in gebruik zijnde schoorsteen of rookafvoer af te voeren dan wel via een afvoerkanaal dat in verbinding staat met de stookkelder. Wanneer u de afvoerlucht via een niet-gebruikte schoorsteen wilt afvoeren, dient u dit eerst met een vakman te bespreken.

Wordt tegelijk met de afzuigkap een verwarmingsinstallatie gebruikt die voor de luchtaanvoer afhankelijk is van de desbetreffende ruimte, neem dan contact op met een vakman. Er moet voor voldoende luchttoevoer worden gezorgd. Houdt u zich aan alle geldende voorschriften!

Wordt in de ruimte waar de afzuigkap zich bevindt een hout-, kolen-, gas- of oliekachel gebruikt, dan wel een open haard, dan moet voor voldoende luchttoevoer worden gezorgd.

Het apparaat kan zonder gevaar worden gebruikt, wanneer de onderdruk van 4 Pa (0,04 mbar) in de stookruimte niet wordt overschreden. Dit kan worden bereikt met niet-afsluitbare openingen, bijvoorbeeld in deuren en ramen, via toe- en afvoermuurkasten of andere technische voorzieningen.

Voor de afvoerlucht kunnen flexibele aluminium buizen en roestbestendige metalen buizen worden gebruikt, alsmede buizen van materiaal dat voldoet aan de eisen van brandklasse B1, DIN 4102. De gebruikte buizen dienen een doorsnede van 150 mm te hebben.

Let op!

• Houd het afvoerkanaal en de buizen zo kort mogelijk.
• Maak geen scherpe bochten. Verleg de buizen tot een ruime bocht en sluit de pijp schuin aan op het afvoerkanaal.
• Verklein de buisdoorsnede naar boven toe niet. Dit leidt tot een geringere afvoercapaciteit.

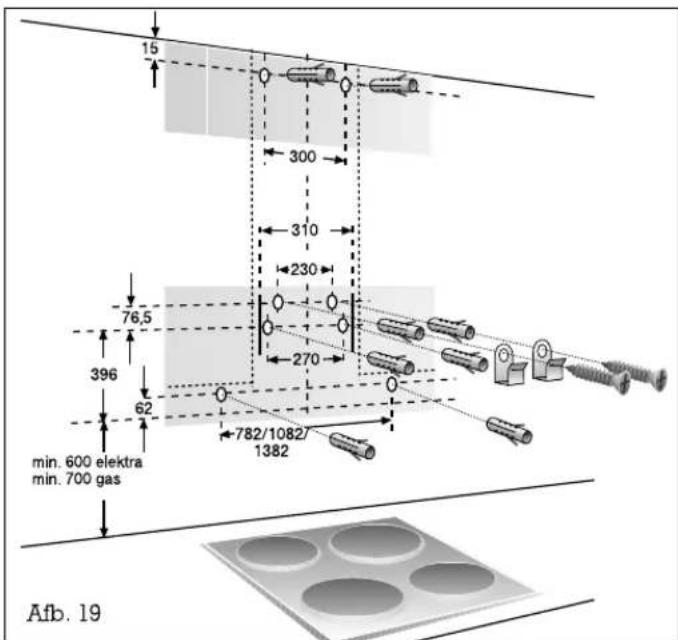

De afzuigkap is standaard voorzien van een afvoeropening aan de bovenkant. Voor een buitenmuurconstructie adviseren wij de telescoopmuurkast TM 150-045 (∅ 150).

Let op!

Om te voorkomen dat water, bijvoorbeeld condens- of regenwater, via een niet afgedekt afvoerkanaal in de afzuigkap komt, dient nabij de afzuigkap de condenswaterafscheider RV 060-150 te worden gemonteerd. De condenswaterafscheider moet ook na de montage toegankelijk zijn.

Afhankelijk van de hoogte van uw plafond zijn de volgende luchtafvoerkanalen ter beschikking:

Installatietoebehoren voor luchtafvoer

Luchtafvoerkanaal in roestvrijstalen designuitvoering: AD 010-012 voor een plafondhoogte van 2,25-2,64 m AD 010-022 voor een plafondhoogte van 2,64-3,02 m

Luchtafvoerkanaal in aluminium designuitvoering: AD 011-012 voor een plafondhoogte van 2,25-2,64 m AD 011-022 voor een plafondhoogte van 2,64-3,02 m

Installatietoebehoren voor recirculatie

Recirculatie-kanaal in roestvrijstalen designuitvoering:

AD 010-112 voor een plafondhoogte van 2,36-2,64 m AD 010-122 voor een plafondhoogte van 2,64-3,02 m

Recirculatie-kanaal in aluminium designuitvoering: AD 011-112 voor een plafondhoogte van 2,36 - 2,64 m AD 011-122 voor een plafondhoogte van 2,64 - 3,02 m

De bovengenoemde afmetingen gelden voor een afstand van 1,60 m tussen de vloer en de onderkant van de afzuigkap.

Afwijkende luchtafvoerkanalen zijn op bestelling tegen bijbetaling leverbaar.

De contactdoos moet achter de kanaalafdekking aan de wand worden bevestigd.

Afb. 18 260 418 100 550 min. 600 boven elektra min. 700 boven gas 1600 650 - 1420 hoogte afzugkap plafondhoogte 2250 - 3020

Gebruik boven gaskookplaten / gasfornuizen

Belangrijk: Gebruik niet gedurende langere tijd alle branders tegelijk op de hoogste stand (max. 15 minuten). Er bestaat anders verbrandingsgevaar bij het aanraken van delen van de afzuigkap. Ook kan de afzuigkap beschadigd raken.

Indien de afzuigkap boven een gaskookplaat is geplaatst, moet de afzuigkap op de maximale stand worden gezet als er drie of meer branders op de hoogste stand worden gebruikt.

De volgende aanwijzing geldt alleen voor de afzuigkap AW 542/543, die niet is voorzien van een geïntegreerde ventilator:

De afzuigkap is uitsluitend geschikt voor lucht- afvoer. De afvoerlucht wordt door een extern gemonteerde ventilator via een afvoerkanaal naar boven, of direct via de buitenmuur naar buiten afgevoerd.

De afzuiging geschiedt door middel van een externe ventilator. Wij adviseren de ventilatoren GB 032-107 respectievelijk GB 052/053-140 uit ons Gaggenau assortiment; de elektronica van de afzuigkap is optimaal op deze ventilatoren afgestemd.

Volg voor de elektrische aansluiting tussen de ventilator en de afzuigkap de aanwijzingen in de montagehandleiding die bij de externe ventilator is bijgevoegd.

Bij beschadiging van een verbindingskabel naar de ventilator dient deze door de fabrikant, de klantenservice of een gelijkwaardig erkend vakman te worden vervangen om gevaren te voorkomen.

15 300 310 230 76,5 396 62 min. 600 elektra min. 700 gas 782/1082/ 1382 Afb. 19

Afb. 20

Let op! Controleer, voordat u de bevestigingspunten markeert, of zich op die plek in de muur geen stroom-, water- of andere leidingen bevinden!

Ga als volgt te werk:

• Teken van de onderkant van de afzuigkap een middellijn op de wand.
• Markeer met behulp van de boorsjabloon de posities voor de schroeven op de wand. Geef ook de contouren van de afzuigkap aan. Hierdoor kan het apparaat later gemakkelijker worden opgehangen (zie afb. 19).
• Houdt u een minimale afstand aan van 600 mm tot elektrische kookplaten en 700 mm tot gaskookplaten. De onderkant van de sjabloon komt overeen met de onderkant van de afzuigkap.
• Boor met behulp van de sjabloon de 6 gaten voor de afzuigkap (vlak I van de sjabloon) en de 2 gaten voor de ophanging van de kanaalpanelen (vlak II van de sjabloon). In de twee bovenste boorgaten voor de afzuigkap bevestigt u de 2 haken d met de schroeven c. Zorgt u ervoor dat de haken goed op de wand aansluiten. U kunt de gaten eventueel iets opboren. Plaats in de overige boorgaten de bijgevoegde pluggen a.

Let op! Houdt u rekening met eventueel nog te monteren extra onderdelen.

• Schroef de bevestigingsprofielen voor de kanaalpanelen vast.
• Verwijder de vetfilters.
• Hang de kap aan de beide haken. Justeer de ophanging met behulp van de kruiskopschroeven. Zorg dat de afzuigkap waterpas hangt (zie afb. 20).

Technical diagram of a mechanical assembly with labeled components and an inset showing a magnified view of a hexagonal bolt (no text or symbols present)

- Bevestig de kap met de 4 schroeven b aan de muur (afb. 21).

Heeft u de afzuigkap voor luchtafvoer voorzien, ga dan als volgt te werk:

• Sluit de afvoerbuis aan.
• Sluit het apparaat op de netspanning aan.
• Alleen bij het roestvrijstalen afvoerkanaal (AD 010-012/022): Trek de beschermfolie van de kanaalpanelen.

Let op! Voorkom beschadigingen van de kwetsbare metalen oppervlakken.

• Steek het bovenste gedeelte van het kanaal in het onderste gedeelte. Let u erop dat zich de bevestigingsgaten (in de zijkant) aan de bovenkant bevinden.
• Zet de twee in elkaar gestoken delen van het kanaal op het apparaat.
• Trek het bovenste gedeelte van het kanaal naar boven in zijn definitieve positie en bevestig het met twee schroeven aan de plafondhouder (afb. 22).

Let op! Voorkom dat er bij het naar boven trekken van het bovenste gedeelte van het kanaal krassen ontstaan, bijvoorbeeld door de montagesjabloon ter bescherming over de rand van het onderste kanaalpaneel te leggen.

• Plaats de vetfilters terug in het apparaat.
• Plaats de glasplaten met de bedrukte kant naar onderen op het apparaat.

Let op! Zorg ervoor dat bij het plaatsen van de glasplaten geen krassen op het afvoerkanaal ontstaan.

Afb. 22

Technical diagram of a mechanical assembly with a cylindrical component and a base platform, no visible text or symbols

Afb. 24

Heeft u de afzuigkap voor recirculatie voorzien, gebruik dan de recirculatie-montageset die bij de luchtkanalen AD 010-112/122 en AD 011-112/122 is bijgevoegd. U heeft bovendien een actieve-koolfilter (KF 001-010) nodig.

Ga als volgt te werk:

• Draai de schroeven aan de bovenste bevestigingsprofielen los. Hang de houders erin en draai de schroeven weer vast.
• Schroef de luchtscheidingsunit aan de houders vast (4 schroeven).
• Kort de flexslang op de juiste lengte in. Bevestig de flexslang met slangklemmen (afb. 23).
• Sluit het apparaat op de netspanning aan.
• Verwijder, voor zover aanwezig, de beschermfolie van de kanaalpanelen.

Let op! Voorkom beschadigingen van de kwetsbare metalen oppervlakken.

• Steek het bovenste gedeelte van het kanaal in het onderste gedeelte. Let erop dat de zijdelingse bevestigingsgaten zich aan de bovenkant bevinden.
• Zet de twee in elkaar gestoken delen van het kanaal op het apparaat.
• Trek het bovenste gedeelte van het kanaal naar boven in zijn definitieve positie en bevestig het met 2 schroeven aan de plafondhouder (afb. 24).

Let op! Voorkom dat er bij het naar boven trekken krassen ontstaan, bijvoorbeeld door de montage-sjabloon ter bescherming over de rand van het onderste kanaalpaneel te leggen.

• Plaats het actieve-koolfilter.
• Plaats de vetfilters weer terug.

Gaggenau Hausgeräte GmbH

Carl-Wery-Straße 34

D-81739 München

www.gaggenau.com

n

8701

EB

9000219979

GAGGENAU
