Beteckningar

Ström

Installation

Rengöring

Övrigt

Beteckningar

Läs noga igenom följande säkerhetsinstruktioner eftersom de är avsedda att förhindra person- och egendomsskador för användaren.

Var vänlig läs följande säkerhetsföreskrift. De ska se till att varken apparaten eller dess användare skadas.

! Beteckningsstandard

Förbjudet. Det är viktigt att alltid läsa och förstå det här.

Montera ej bort. Dra ut kontakten ur väggen.

Vidrör inte. Jordad kontakt för att förhindra elektriska stötar.

Beteckningar

Ström

Installation

Rengöring

Övrigt

Ström

Ställ in PC:n på DPMS, när den inte används under längre tidsperioder.

Om Ni använder skärmsläckare, så ställ in den på aktiv skärm.

Genväg till instruktioner för förhindrande av efterbild.

▶

Använd inte en trasig eller lös kontakt.

- Det kan orsaka elektriska stötar eller eldsvåda.

Håll inte i sladden när Ni drar ur kontakten, eller rör vid kontakten med våta händer.

- Det kan orsaka elektriska stötar eller eldsvåda.

Använd bara en ordentligt jordad kontakt och uttag (honuttag).

- En otillräcklig jordkontakt kan orsaka elektriska stötar eller skada apparaten.

Sätt i strömkontakten ordentligt så att den inte lossnar.

- En dålig anslutning kan orsaka brand.

Böj inte för hårt på sladden eller kontakten och lägg inte tunga föremål på dem, eftersom det kan orsaka skada.

Om detta inte undviks kan det orsaka elektriska stötar eller eldsvåda.

Anslut inte för många förlängningssladdar till samma uttag.

Det kan orsaka eldsvåda.

Dra inte ur strömkabeln när du använder skärmen.

Det kan uppstå en överspänning vid separationen, vilket kan skada skärmen.

Använd inte strömkabeln när kontakten eller uttaget är dammigt.

Om kontakten eller uttaget är dammigt ska det dammas av med en torr trasa.

Användning av strömkabeln med dammig kontakt eller dammigt uttag kan leda till kortslutning eller brand.

Kontakta ett auktoriserat servicecenter när en skärm installeras på en plats med mycket damm, höga eller låga temperaturer, platser med för hög luftfuktighet eller kemikalier, där den används dygnet runt, som exempelvis flygplatser och stationer.

Detta kan leda till allvarliga skador på din skärm.

Placera monitorn på en plats med låg luftfuktighet och så lite damm som möjligt.

Annars kan det uppstå en elektrisk stöt eller brand inne i monitorn.

Tappa inte monitorn när du flyttar den.

Det kan skada produkten eller dig själv.

- Installera skärmstället i en hålighet eller på en hylla så att nederdelen inte står ut utanför hyllan eller håligheten.

- Tappa inte produkten då det kan skada produkt eller person.

Placera inte produkten på en ostabil eller liten yta.

- Placera produkten på en jämn, stabil yta då den annars kan falla och orsaka skador på någon som går förbi, speciellt barn.

Placera inte produkten på golvet.

- Någon, speciellt barn, kan snubbla på den.

Se till att hålla brandfarliga saker så som ljus, insektsmedel eller cigaretter borta från produkten.

• Detta kan orsaka brand.

Se till att hålla värmekällor borta från strömkabeln.

- Om isolatorn smälter kan det orsaka elektriska stötar eller brand.

- Installera inte produkten på en plats med dålig ventilation, exempelvis en bokhylla eller garderob etc.

- En ökning av inre temperatur kan orsaka brand.

Sätt ner monitorn försiktigt.

- Den kan bli skadad eller gå sönder.

Lägg inte monitorn med skärmen nedåt.

• TFT-LCD-ytan kan bli skadad.

Installation av vägghållare måste göras av en behörig yrkesman.

- Installation som görs av obehörig person kan orsaka skador.

- Använd alltid den monteringsenhet som föreskrivs i bruksanvisningen.

Se till att det finns mellanrum mellan enheten och väggen (mer än 10 cm) för att få en god ventilation.

- Dålig ventilation kan orsaka en förhöjd temperatur invändigt i produkten, vilket leder till kortare livslängd och sämre prestanda.

Håll plastförpackningen borta från barn.

- Plastförpackningen kan orsaka kvävning om barnen leker med den.

Beteckningar

Ström

Installation

Rengöring

Övrigt

Rengöring

När Ni rengör monitorhöljet eller utsidan på TFT-LCD, så torka med en lätt fuktad, mjuk trasa.

Spruta inte rengöringsmedel direkt på monitorn.

- Detta kan orsaka skada, elektrisk stöt eller brand.

Använd rent vatten eller en utspädd lösning av rengöringsmedel tillsammans med en mjuk torkduk.

Om ytan mellan stickkontakten och stiften är dammig eller smutsig, rengörs den noga med en torr duk.

- Smutsiga kontakter kan orsaka elektriska stötar eller brand.

Se till att koppla ur strömsladden innan du rengör produkten.

- Detta kan orsaka en elektrisk stöt eller brand.

Koppla ur nätsladden ur vägguttaget och torka av produkten med en mjuk torr trasa.

- Använd inga kemikalier så som vax, alkohol, thinner, insektsmedel, luftfräschare, smörj- eller rengöringsmedel.

- Kontakta ett servicecenter eller ett kundcenter för inre rengöring av produkten en gång om året.

- Håll produktens insida ren. Damm som ansamlats inuti produkten under en längre tid kan orsaka funktionsfel eller brand.

Beteckningar

Ström

Installation

Rengöring

Övrigt

Övrigt

Ta inte bort skyddet (eller bakre kåpan).

• Om ni försöker göra det, kan ni få en elektrisk stöt eller orsaka brand.
• Låt kvalificerad servicepersonal sköta all service.

Om Er monitor inte fungerar normalt och speciellt om det kommer ovanliga ljud eller lukter från den ska Ni omedelbart dra ur kontakten och ringa upp auktoriserad försäljare eller service.

- Gör man inte det, kan det orsaka elektriska stötar eller eldsvåda.

Håll produkten borta från platser som exponeras för olja, rök eller fukt, installera den inte i ett fordon.

- Det kan orsaka bristfällig funktion, elstöt eller brand.

- Undvik särskilt att använda bildskärmen nära vatten eller utomhus där det kan snöa eller regna.

Om du tappar bildskärmen eller höljet skadas, stäng av bildskärmen och dra ut strömkabeln. Kontakta därefter ditt servicecenter.

- Bildskärmen kan fungera bristfälligt, orsaka elstöt eller brand.

Dra ut strömkabeln när det åskar, eller använd inte bildskärmen en längre tid.

- Bildskärmen kan fungera bristfälligt, orsaka elstöt eller brand.

Försök inte flytta skärmen genom att dra i sladden eller signalkabeln.

- Det kan orsaka systemkollaps, elektriska stötar eller brand därför att kabeln blivit skadad.

Vrid inte monitorn i sidled enbart genom att dra i sladden eller signalkabeln.

- Detta kan orsaka kollaps, elektriska stötar eller brand därför att kabeln blivit skadad.

Täck inte över ventilerna på monitorns hölje.

- Dålig ventilation kan förorsaka att den går sönder eller börjar brinna.

Placera inga vattenbehållare, kemiska produkter eller små metallföremål ovanpå bildskärmen.

- Det kan orsaka bristfällig funktion, elstöt eller brand.

- Om ett främmande ämne tränger in i bildskärmen, dra ut strömkabeln och kontakta ditt servicecenter.

Håll produkten borta från lättantändliga kemiska sprayer eller andra brandbenägna ämnen.

- Det kan orsaka explosion eller brand.

Stick aldrig in någonting av metall i monitorspringorna.

- Det kan orsaka elektriska stötar, brand eller skada.

För inte in metallföremål som tandpetare, sylar eller brandfarliga föremål som papper eller tändstickor i ventilationsöppningarna, hörlursuttagen eller AV-ingångarna.

- Detta kan orsaka en elektrisk stöt eller brand. Om främmande material eller vatten kommer in i produkten skall den stängas av, sladden skall kopplas ut ur väggutaget och du skall kontakta servicecenter.

Om du tittar på samma skärmbild en längre stund, kan en kvardröjande bild eller suddighet förekomma.

- Ändra läget till strömspar eller ställ in en skärmsläckare som rör skärmbilden när du lämnar bildskärmen en längre stund.

- Justera upplösning och frekvens till nivåer som lämpar sig för modellen.

- Olämpliga nivåer av upplösning och frekvens kan skada din syn.

19 tum (48 cm) - 1280 X 1024

17 tum (43 cm) - 1280 X 1024

Håll volymen på lagom nivå när du använder hörlurar.

- Alltför hög volym kan skada din hörsel.

- Ögonskador kan orsakas av kontinuerlig tittande för nära monitorn.

Låt ögonen vila genom att ta minst fem minuters paus för varje timme du använder bildskärmen.

- Installera inte produkten på en ostabil eller ojämn yta eller på en plats där det kan uppstå vibrationer.

- Tappa inte produkten då det kan skada på produkt eller person. Genom att använda produkten på ett ställe där det kan uppstå vibrationer kan livslängden förkortas, i värsta fall kan produkten fatta eld.

Stäng av bildskärmen och koppla ur den ur strömkällan när du ska flytta den. Kontrollera att alla sladdar, inklusive antennsladden och sladdar som ansluter andra enheter, är urkopplade innan bildskärmen flyttas.

- Om en sladd inte kopplas ur kan det orsaka brand eller elstötar.

Placera produkten utom räckhåll för barn eftersom de kan skada den genom att hänga i den.

- En fallande produkt kan orsaka fysiska skador, till och med dödsfall.

Dra ur kontakten om du inte använder produkten på ett tag.

- I annat fall kan detta skapa värmebildning i smutsansamlingar eller försämrade isoleringar vilket kan leda till elektriska stötar eller brand.

Placera inte barnens favoritsaker (eller något annat som kan vara frestande) på produkten.

- Barn kan försöka klättra på produkten för att komma åt en sak. Produkten kan falla och orsaka fysiska skador eller till och med dödsfall.

När du lyfter eller flyttar skärmen ska du inte bära den upp och ned i stativet.

- Det kan göra att skärmen faller och skadas, eller skadar någon person.

Bra ställningar när du använder skärmen

Försök ha en bra ställning när du använder skärmen.

• Ryggen ska vara rak. - Avståndet mellan ögonen och skärmen ska vara cirka 45 - 50cm. Titta på skärmen lätt uppifrån och ha skärmen rakt framför dig. - Vinkla skärmen uppåt ungefär 10 -20 grader. Justera höjden på skärmen så att den övre delen av skärmen är strax under ögonhöjd. - Justera skärmens vinkel så att inget ljus reflekteras på skärmen. - Försök hålla armarna i rak vinkel mot armstöden. Armarna ska vara i samma höjd som dina händer. - Armbågarna ska ha en rak vinkel. - Vinkeln på knäna ska vara mer än 90 grader. Fötterna ska inte vinklas upp från golvet. Armarna ska vara placerade under hjärthöjd.

Kontrollera noga att följande delar medföljer monitorn.

Om någonting saknas, så kontakta inköpsstället.

Kontakta en lokal återförsäljare för att köpa tillbehör.

Packa upp

Med monterat stativ

Bildskärm och Vridbar fot

Bruksanvisning

Guide för snabb installation

Garantikort (Finns ej på alla platser)

Bruksanvisning, bildskärmsdrivrutin, Natural Color-programvara, MagicTune™-programvara, MagicRotation-programvara

Kabel

Signalkabel

Elkabel

Soundkabel

Tillvalsmöjlighet

DVI-kabel

Uppackning

Framsida

Baksida

Framsida

1 Knappen MENU [¶] Öppnar OSD-menyn. Används även för att stänga OSD-menyn eller

Återgå till föregående meny.

MagicBright™ är en ny funktion som erbjuder optimal visningsmiljö beroende på innehållet i bilden du tittar på. I dagsläget finns 6 olika lägen tillgängliga: Favorit, Text, Internet, Spel, Sport och Film. Varje läge har sitt eget förkonfigurerade värde för ljusstyrka. Du kan enkelt välja en av dessa 6 inställningar genom att bara trycka på knappen 'MagicBright™'.

1) Favorit

Trots att värdena noga valts ut av våra ingenjörer, tycker du kanske inte om de förkonfigurerade värdena på grund av personliga önskemål.

I sådant fall kan du själv justera ljusstyrka och kontrast på OSD-menyn.

2) Text

För dokumentation eller arbeten med mycket text.

3) Internet

För arbete med en blandning av bilder som till exempel text och grafik.

4) Spel

För att titta på rörliga bilder som till exempel ett spel.

5) Sport

För att titta på rörliga bilder som till exempel sport.

6) Film

För att titta på rörliga bilder som till exempel DVD eller video-CD.

Klicka här för att se ett animeringsklipp.

Knappen Volym [☐]

När OSD inte visas på skärmen, tryck på knappen för att justera volymen.

Justeringsknappar [▼/▲]

De här knapparna är till för att markera och justera saker på menyn.

Knappen Retur [Φ]/Knappen SOURCE

Används för att välja OSD-menyn. /

När du trycker på Source-knappen, och sedan väljer videosignalen medan OSD är avstängt.

(Om du väljer digitalt läge, måste du ansluta bildskärmen till grafikkortet med en digital port som använder DVI-kabeln.)

Aktivera automatisk justering.

Knappen AUTO

Använd den här knappen för att sätta på och stänga av monitorn.

Strömindikator

Den här lampan visar grönt ljus under normal funktion, och ändras till gult när man gör justeringar.

Se Strömspararen som beskrivs i handboken, för ytterligare information om energisparande funktioner. För att spara ström stängs monitorn av när den inte används eller när man lämnar den under längre stunder.

Baksida

Uppackning

Framsida

Baksida

(Mönstret på baksidan kan variera en del på olika monitorer.)

1 POWER-port 2 DVI IN-port 3 RGB IN-port 4 Strömbrytare på/av (tillval) 5 Kensingtonlås

Anslut elsladden till eluttaget på monitorns baksida.

Anslut DVI-sladden till DVI-porten på skärmens baksida.

Anslut signalkabeln till 15-stifts D-sub-anslutningen på skärmens baksida.

Använd den här knappen för att sätta på och stänga av monitorn.

Kensingtonlåset är en produkt som fysiskt låser fast systemet när det används på allmän plats (låsenheten säljs endast separat).

Kontakta din återförsäljare om du ska använda en låsenhet.

Anslut audiokabeln här för att höra ljudet från datorns ljudkort.

Se avsnittet Anslutning av monitorn för vidare upplysningar om kabelkopplingar.

Kontrollera noga att följande delar medföljer monitorn.

Om någonting saknas, kontakta inköpsstället.

Kontakta en lokal återförsäljare för att köpa tillbehör.

Packa upp

Med monterat stativ

Bildskärm och vridbar fot

Med hopfällt stativ

Bildskärm och enkel fot, underdel

Programmet MagicRotation medföljer inte eftersom det enkla stativet inte stöder vridfunktionen.

Bruksanvisning

Guide för snabb installation

Garantikort (Finns ej på alla platser)

Bruksanvisning, bildskärmsdrivrutin, Natural Color-programvara, MagicTune™-programvara, MagicRotation-programvara

Kabel

Signalkabel

Elkabel

Soundkabel

Tillvalsmöjlighet

DVI-kabel

Uppackning

Framsida

Baksida

Framsida

1 Knappen MENU [1] Öppnar OSD-menyn. Används även för att stänga OSD-menyn eller återgå till föregående meny. 2 Knappen MagicBright™ [✗] MagicBright™ är en ny funktion som erbjuder optimal visningsmiljö beroende på innehållet i bilden du tittar på. I dagsläget finns 6 olika lägen tillgängliga: Favorit, Text, Internet, Spel, Sport och Film. Varje läge har sitt eget förkonfigurerade värde för ljusstyrka. Du kan enkelt välja en av dessa 6 inställningar genom att bara trycka på knappen 'MagicBright™'.

1) Favorit

Trots att värdena noga valts ut av våra ingenjörer, tycker du kanske inte om de förkonfigurerade värdena pga personliga önskemål.

I sådant fall kan du själv justera ljusstyrka och kontrast på OSDmenyn.

2) Text

För dokumentation eller arbeten med mycket text.

3) Internet

För arbete med en blandning av bilder som t ex text och grafik.

4) Spel

För att titta på rörliga bilder som t ex ett spel.

5) Sport

För att titta på rörliga bilder som t ex sport.

6) Film

För att titta på rörliga bilder som t ex DVD eller video-CD.

Klicka här för att få se ett animeringsklipp.

3 Knappen Volym [] När OSD inte visas på skärmen, tryck på knappen för att justera

2,3 Justeringsknappar De här knapparna är till för att markera och justera saker på menyn. [▼/▲]

4 Knappen Retur [∅/ Knappen SOURCE] Används för att välja OSD-menyn. / När du trycker på Source-knappen, och sedan väljer videosignalen medan OSD är avstängt.

(Om du väljer digitalt läge, måste du ansluta bildskärmen till grafikkortet med en digital port som använder DVI-kabeln.)

5 Knappen AUTO Aktivera automatisk justering.

Strömbrytare [Φ]

Strömindikator

Använd den här knappen för att sätta på och stänga av monitorn.

Den här lampan visar grönt ljus under normal funktion, och ändras till gult när man gör justeringar.

Se Strömspararen som beskrivs i handboken, för ytterligare information om energisparande funktioner. För att spara ström stängs monitorn av när den inte används eller när man lämnar den under längre stunder.

Uppackning

Framsida

Baksida

Baksida

(Mönstret på baksidan kan variera en del på olika monitorer.)

POWER-port

DVI IN-port

RGB IN-port

Strömbrytare på/av (Tillvalsmöjlighet)

Kensingtonlås

Koppla in elsladden för monitorn till eluttaget på monitorns baksida.

Anslut DVI-sladden till DVI-porten på skärmens baksida.

Anslut signalkabeln till 15-stifts D-sub-anslutningen på skärmens baksida.

Använd den här knappen för att sätta på och stänga av monitorn.

Kensingtonlåset är en produkt som fysiskt låser fast systemet när det används på allmän plats (låsenheten säljs endast separat).

Kontakta din återförsäljare om du skall använda en låsenhet.

Anslut audiokabeln här för att höra ljudet från datorns ljudkort.

Se avsnittet Anslutning av monitorn för vidare upplysningar om kabelkopplingar.

Ansluta bildskärmen

Använda stativet

Installera bildskärmens drivrutin (Automatisk)

Installera bildskärmens drivrutin (Manuell)

Natural Color

Ansluta bildskärmen

1. Koppla elsladden för monitorn till eluttaget på baksidan av datorn. Sätt i monitorsladden i en närbelägen väggkontakt.
2. Använd en anslutning som passar datorn. 2-1. Använda D-sub-anslutningen (analog) på videokortet. Anslut signalkabeln till 15-stifts D-sub-anslutningen på datorns baksida.

[RGB IN]

2-2. Använda DVI-anslutningen (digital) på videokortet. Anslut DVI-sladden till DVI-porten på skärmens baksida.

[ DVI IN ]

2-3. Ansluten till en Macintosh Anslut bildskärmen till Macintosh-datorn med D-sub-anslutningskabeln.

Sätt på datorn och monitorn. Om monitorn visar en bild, är installationen klar.

Använda stativet

Vridbar fot / Skjuta stativet

1. Stäng av bildskärmen och drag ut nätsladden.
2. Placera bildskärmen upp och ner på en platt yta med en kudde under för att inte skada LCD-Bildskärm
3. Skruva loss de fyra skruvarna och ta bort foten från bildskärmen.
4. Passa in monteringskonsolen med hålen i bakhöljets monteringsfäste och fäst med de fyra skruvar som medföljde den vertikala eller horisontella armen, väggmontaget eller annan fot.

Ansluta bildskärmen

Använda stativet

Installera bildskärmens drivrutin (Automatisk)

Installera bildskärmens drivrutin (Manuelli)

Natural Color

Installera skärmens drivrutin (Automatisk)

När operativsystemet för monitorns drivrutin säger till, sätt in CD:n som medföljer monitorn. Installation av en drivrutin skiljer sig lite från ett operativsystem till ett annat. Följ instruktionerna som hör till det operativsystem Ni har.

Gör iordning en tom CD och ladda ner drivrutinens programfil på följande Hemsidor på Internet:

- Hemsidor på Internet :http://www.samsung.com/ (Worldwide) http://www.samsung.com/monitor (endast i USA) http://www.samsung.se/

1. Sätt in CD:n i CD-ROM stationen.
2. Klicka på "Windows".
3. Välj er bildskärmsmodell på listan och klicka sedan på "OK"-knappen.

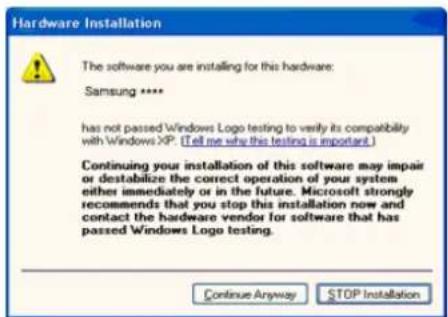

1. Om du ser följande meddelande klickar du på "Continue Anyway" (Fortsätt ändå) Klicka sedan på knappen "OK".(Microsoft® Windows® XP/2000 OperativSystem)

Körprogrammet för bildskärmen finns under MS-loggan som certifierar det, och denna installation skadar inte ert system.

*Det certifierade körprogrammet kommer att finnas på SAMSUNG hemsida för bi http://www.samsung.com/.

1. Installationen av bildskärmsprogrammet är klar.

Ansluta bildskärmen

Använda stativet

Installera bildskärmens drivrutin (Automatisk)

Installera bildskärmens drivrutin (manuell)

Natural Color

Installera skärmens drivrutin (manuell)

Windows XP | Windows 2000 | Windows Me | Windows NT | Linux

När operativsystemet för monitorns drivrutin säger till, sätt in CD:n som medföljer monitorn. Installation av en drivrutin skiljer sig lite från ett operativsystem till ett annat. Följ instruktionerna som hör till det operativsystem Ni har.

Gör i ordning en tom CD och ladda ner drivrutinens programfil på följande webbplatser på Internet:

• Webbplatser på Internet: http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (endast i USA)

http://www.samsung.se/

Microsoft® Windows® XP OperativSystem

1. Sätt in CD:n i CD-ROM-stationen.
2. Klicka på "Start" —> "Kontrollpanelen" och klicka sedan på ikonen "Utseende och teman".

1. Klicka på "Visa"-ikonen och välj fliken "Inställningar"; klicka därefter på "Avancerat".

1. Klicka på knappen "Egenskaper" på fliken "Bildskärm" och välj fliken "Drivrutin".

1. Klicka på "Uppdatera drivrutin" och välj "Installera från en lista eller..." och klicka sedan på "Nästa"-knappen.

1. Välj "Sök inte, jag ska.", klicka på "Nästa" och sedan "Har diskett".

1. Klicka på "Bläddra"-knappen och välj sedan A:(D:\Driver) och välj er bildskärmsmodell på modellförteckningen och klicka på "Nästa"-knappen.

1. Om du ser följande meddelande klickar du på "Continue Anyway" (Fortsätt ändå). Klicka sedan på knappen "OK".

Körprogrammet för bildskärmen finns under MS-loggan som certifierar det, och denna installation skadar inte ert system.

*Det certifierade körprogrammet kommer att finnas på SAMSUNG hemsida för bildskärmar

http://www.samsung.com/

1. Klicka på "Stäng"-knappen och klicka sedan på "OK".

1. Installationen av bildskärmens kör program är klar.

Microsoft® Windows® 2000 OperativSystem

När Ni kan se texten "Digital signature not found" (Digital signatur ej påträffad) på monitorn, så följ anvisningarna nedan:

1. Välj "OK"-knappen på "Sätt i CD"-rutan.
2. Klicka på "Bläddra"-knappen på "Önskad fil"-rutan.
3. Välj A:(D:\Driver) och klicka sedan på "Öppna"-knappen och därefter "OK"-knappen.

- Guide för manuell installation av monitorn

1. Klicka på "Starta", "Inställning", "Kontrollpanelen".
2. Dubbelklicka på "Visa"-ikonen.
3. Välj fliken "Inställningar" och klicka sedan på "Avancerad".
4. Välj "Monitor".

Fall 1: Om knappen "Egenskaper" är inaktiv, innebär det att din monitor är rätt konfigurerad.

Var god avsluta installationen.

Fall 2: Om knappen "Egenskaper" är aktiv, klickar du på denna. Följ sedan nedanstående steg i tur och ordning.

1. Klicka på "Drivrutin" och sedan på "Uppdatera drivrutin" och därefter på "Nästa"-knappen.
2. Välj "Visa en lista på kända drivrutiner för denna apparat så att jag kan välja en särskild drivrutin" och klicka sedan på "Nästa" och därefter "Har diskett".
3. Klicka på "Bläddra"-knappen och välj därefter A:(D:\Driver).
4. Klicka på "Öppna"-knappen, och sedan på "OK".
5. Välj din monitormodell och klicka på "Nästa"-knappen, och sedan på följande "Nästa"-knapp.
6. Klicka på "Avsluta"-knappen och sedan på "Stäng"-knappen.

Om du sedan ser rutan med texten "Digital signatur ej påträffad" så klicka på "Ja"-knappen. Därefter klickar du på "Avsluta"-knappen och sedan på "Stäng"-knappen.

Microsoft® Windows® Millennium OperativSystem

1. Klicka på "Starta", "Inställning", "Kontrollpanelen".
2. Dubbelklicka på "Visa"-ikonen.
3. Välj fliken "Inställningar" och klicka på knappen "Avancerade egenskaper".
4. Välj fliken "Bildskärm".
5. Klicka på "Ändra"-knappen under "Bildskärmstyp".
6. Välj "Ange var drivrutinen finns".
7. Välj "Visa en lista på alla drivrutinerna på en särskild plats" och klicka sedan på "Nästa".
8. Klicka på "Har diskett".
9. Ange A:\D:\driver och klicka sedan på "OK".
10. Välj "Visa alla enheter" och välj den bildskärm som motsvarar den som ni anslutit till er dator och klicka OK.
11. Fortsätt med att välja "Stäng"-knappen och "OK"-knappen tills ni stängt dialogrutan för "Bildskärmens egenskaper".

Microsoft® Windows® NT OperativSystem

1. Klicka på Starta, Inställningar, Kontrollpanelen och dubbelklicka sedan på Visa.
2. I rutan Visa registreringsinformation klickar du på fliken Inställning och klickar sedan på Alla displaytyper.
3. Välj en typ som Ni vill använda (Upplösning, Antal färger och Vertikal frekvens) och klicka sedan på OK.
4. Klicka på knappen Apply (Verkställ) om du ser att skärmen arbetar normalt efter att du har klickat på Test. Om rutan inte är normal, byter Ni till en annan displaytyp (lägre upplösning,

färgantal eller frekvens).

Obs: Om det inte finns någon typ i rutan "Alla displaytyper", så välj nivå på upplösning och vertikal frekvens genom att slå upp avsnittet om "Förinställningar på monitorn" i denna guide.

Linux OperativSystem

För att verkställa X-Window (X-fönstret) måste Ni göra filen X86Config, som är en slags systeminställningsfil.

1. Tryck på Enter vid första och andra skärmen efter att Ni verkställt X86Config-filen.
2. Den tredje skärmen gäller inställningen av musen.
3. Gör inställningen för datormusen.
4. Nästa skärm är till för att välja tangentbord.
5. Gör tangentbordsinställningen för datorn.
6. Nästa skärm är till för att sätta in monitorn.
7. Ställ först av allt in den horisontella frekvensen för monitorn. (Ni kan skriva in frekvensen direkt.)
8. Ställ in den vertikala frekvensen för monitorn. (Ni kan skriva in frekvensen direkt.)
9. Skriv in Er monitors modellbeteckning. Denna information kommer inte att påverka verkställandet av X-Window.
10. Ni har nu avslutat installationen av monitorn. Verkställ X-Window efter inställning av annan hårdvara som begärs i filprogrammet.

Ansluta bildskärmen

Använda stativet

Installera bildskärmens drivrutin (Automatisk)

Installera bildskärmens drivrutin (Manuell)

Natural Color

Natural Color

Mjukvara för naturlig färg "Natural Color" Software

Ett av de nyaste problemen med att använda en dator är att färgen på bilderna som trycks ut på en skrivare, eller andra bilder som avlästs på en scanner eller via digitalkamera inte är samma som de som visas på monitorn.

"Natural Color" är precis rätt lösning på detta problem.

Det är ett färghanteringssystem som utvecklats av Samsung Electronics i samarbete med Korea Electronics & Telecommunications Institute (ETRI). Detta system finns enbart till SAMSUNG monitorer och gör att färgerna på monitorn är desamma som på den tryckta eller avlästa bilden. För ytterligare information, titta på Hjälp (F1) i dataprogrammet.

För att installera programmet manuellt sätter du i den CD som medföljer Samsung-skärmen i CD-ROM-enheten och klickar på knappen [Start] i Windows och väljer sedan [Run...] (Kör...).

Skriv D:\color\NCProSetup.exe och tryck sedan på -tangenten.

(Om den diskettstation där CD:n sitter inte betecknas som D:\, så skriv in den bokstavsbeteckning som gäller.)

Hur man raderar dataprogrammet "Natural Color"

Välj "Setting" (Inställningar) / "Control Panel" (Kontrollpanel) på "Start"-menyn och dubbelklicka sedan på "Add/Delete a program" (Lägg till/ta bort program). Välj "Natural Color" från listan och klicka sedan på [Lägg till/Radera]-knappen.

Ansluta bildskärmen

Använda stativet

Installera bildskärmens drivrutin (Automatisk)

Installera bildskärmens drivrutin (Manuell)

Natural Color

Ansluta bildskärmen

1. Koppla elsladden för monitorn till eluttaget på baksidan av datorn. Sätt i monitorsladden i en närbelägen väggkontakt.
2. Använd en anslutning som passar datorn. 2-1. Använda D-sub-anslutningen (analog) på videokortet. Anslut signalkabeln till 15-stifts D-sub-anslutningen på datorns baksida.

[RGB IN]

2-2. Använda DVI-anslutningen (digital) på videokortet. Anslut DVI-sladden till DVI-porten på skärmens baksida.

[ DVI IN ]

2-3. Ansluten till en Macintosh Anslut bildskärmen till Macintosh-datorn med D-sub-anslutningskabeln.

Sätt på datorn och monitorn. Om monitorn visar en bild, är installationen klar.

Använda stativet

Bildskärm och underdel

Vridbar fot / Skjuta stativet

1. Stäng av bildskärmen och dra ut nätsladden.
2. Placera bildskärmen upp och ner på en platt yta med en kudde under för att inte skada LCD-bildskärmen.
3. Skruva loss de fyra skruvarna och ta bort foten från bildskärmen.
4. Passa in monteringskonsolen med hålen i bakhöljets monteringsfäste och fäst med de fyra skruvar som medföljde den vertikala eller horisontella armen, väggmontaget eller annan fot.

Installera skärmens drivrutin (automatiskt).

När operativsystemet för monitorns drivrutin säger till, sätt in CD:n som medföljer monitorn. Installation av en drivrutin skiljer sig lite från ett operativsystem till ett annat.

Följ instruktionerna som hör till det operativsystem Ni har.

Gör i ordning en tom CD och ladda ner drivrutinens programfil på följande hemsidor på Internet:

• Hemsidor på Internet: http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (endast i USA)

http://www.samsung.se/

1. Sätt in CD:n i CD-ROM-stationen.
2. Klicka på "Windows".
3. Välj er bildskärmsmodell på listan och klicka sedan på "OK"-knappen.

1. Om du ser följande meddelande klickar du på "Continue Anyway" (Fortsätt ändå). Klicka sedan på knappen "OK". (Microsoft® Windows® XP/2000 OperativSystem)

Körprogrammet för bildskärmen finns under MS-loggan som certifierar det, och denna installation skadar inte ert system.

*Det certifierade körprogrammet kommer att finnas på SAMSUNG hemsida för bi http://www.samsung.com/.

1. Installationen av bildskärmsprogrammet är klar.

Ansluta bildskärmen

Använda stativet

Installera bildskärmens drivrutin (Automatisk)

Installera bildskärmens drivrutin (Manuell)

Natural Color

Installera skärmens drivrutin (Manuell)

Windows XP | Windows 2000 | Windows Me | Windows NT | Linux

När operativsystemet för monitorns drivrutin säger till, sätt in CD:n som medföljer monitorn. Installation av en drivrutin skiljer sig lite från ett operativsystem till ett annat. Följ instruktionerna som hör till det operativsystem Ni har.

Gör iordning en tom CD och ladda ner drivrutinens programfil på följande Hemsidor på Internet:

• Hemsidor på Internet :http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor(endast i USA)

http://www.samsung.se/

Microsoft® Windows® XP OperativSystem

1. Sätt in CD:n i CD-ROM-stationen.
2. Klicka på "Start" -> "Kontrollpanelen" och klicka sedan på ikonen "Utseende och teman".

1. Klicka på "Visning"-ikonen och välj fliken "Inställningar"; klicka därefter på "Avancerat".

1. Klicka på knappen "Egenskaper" på fliken "Bildskärm" och välj fliken "Drivrutin".

1. Klicka på "Uppdatera drivrutin" och välj "Installera från en lista eller specifik plats" och klicka sedan på "Nästa"-knappen.

1. Välj "Sök inte, jag väljer drivrutin som ska installeras", klicka på "Nästa" och sedan "Från disk".

1. Klicka på "Bläddra"-knappen och välj sedan A:(D:\Driver) och välj din bildskärmsmodell i modelllistan och klicka på "Nästa"-knappen.

1. Om du ser följande meddelande klickar du på "Fortsätt ändå". Klicka sedan på "OK"-knappen.

Drivrutinen för bildskärmen är certifierad med Microsofts logotyp, och installationen skadar inte ditt system.

*Den certifierade drivrutinen kommer att finnas på SAMSUNGs hemsida för bildskärmar

http://www.samsung.com/

1. Klicka på "Stäng"-knappen och klicka sedan på "OK".

1. Installationen av bildskärmens drivrutin är klar.

Microsoft® Windows® 2000 OperativSystem

När du kan se texten "Digital signature not found" (Digital signatur ej påträffad) på monitorn, följ anvisningarna nedan:

1. Välj "OK"-knappen på "Sätt i CD"-rutan.
2. Klicka på "Bläddra"-knappen på "Önskad fil"-rutan.
3. Välj A:(D:\Driver) och klicka sedan på "Öppna"-knappen och därefter "OK"-knappen.

Guide för manuell installation av monitorn

1. Klicka på "Starta", "Inställning", "Kontrollpanelen".
2. Dubbelklicka på "Visa"-ikonen.
3. Välj fliken "Inställningar" och klicka sedan på "Avancerad".
4. Välj "Monitor".

Fall 1: Om knappen "Egenskaper" är inaktiv, innebär det att din monitor är rätt konfigurerad.

Var god avsluta installationen.

Fall 2: Om knappen "Egenskaper" är aktiv, klickar du på denna.

Följ sedan nedanstående steg i tur och ordning.

1. Klicka på "Drivrutin" och sedan på "Uppdatera drivrutin" och därefter på "Nästa"-knappen.
2. Välj "Visa en lista på kända drivrutiner för denna apparat så att jag kan välja en särskild drivrutin" och klicka sedan på "Nästa" och därefter "Har diskett".
3. Klicka på "Bläddra"-knappen och välj därefter A:(D:\Driver).
4. Klicka på "Öppna"-knappen, och sedan på "OK".
5. Välj Er monitormodell och klicka på " Nästa"-knappen, och sedan på följande "Nästa" knapp.
6. Klicka på "Avsluta"-knappen och sedan på "Stäng"-knappen.

Om Ni sedan ser rutan med texten "Digital signatur ej påträffad" så klicka på "Ja"-knappen. Därefter klickar Ni på "Avsluta"-knappen och sedan på "Stäng"-knappen.

Microsoft® Windows® Millennium OperativSystem

1. Klicka på "Starta", "Inställning", "Kontrollpanelen".
2. Dubbelklicka på "Visa" -ikonen.
3. Välj fliken "Inställningar" och klicka på knappen "Avancerade egenskaper".
4. Välj fliken " Bildskärm".
5. Klicka på "Ändra" knappen under "Bildskärmstyp".
6. Välj "Ange var drivrutinen finns".
7. Välj "Visa en lista på alla drivrutinerna på en särskild plats" och klicka sedan på "Nästa".
8. Klicka på "Har diskett".
9. Ange A:\D:\driver och klicka sedan på "OK".
10. Välj "Visa alla enheter" och välj den bildskärm som motsvarar den som ni anslutit till er dator och klicka OK.
11. Fortsätt med att välja "Stäng"-knappen och "OK"-knappen tills ni stängt dialogrutan för "Bildskärmens egenskaper".

Microsoft® Windows® NT OperativSystem

1. Klicka på Starta, Inställningar, Kontrollpanelen och dubbelklicka sedan på Visa.
2. I rutan Visa registreringsinformation klicka på fliken Inställning och klicka sedan på Alla displaytyper.
3. Välj en typ som Ni vill använda (Upplösning, Antal färger och Vertikal frekvens) och klicka sedan på OK.
4. Klicka på knappen Apply (Verkställ) om du ser att skärmen arbetar normalt efter att du har klickat på Test. Om rutan inte är normal, byter Ni till en annan displaytyp (lägre upplösning, färgantal eller frekvens).

Obs: Om det inte finns någon typ i rutan "Alla displaytyper", så välj nivå på upplösning och vertikal frekvens genom att slå upp avsnittet om "Förinställningar på monitorn" i denna guide.

Linux OperativSystem

För att verkställa X-Window (X-fönstret) måste Ni göra filen X86Config, som är en slags systeminställningsfil.

1. Tryck på Enter vid första och andra skärmen efter att Ni verkställt X86Config-filen.
2. Den tredje skärmen gäller inställningen av musen.
3. Gör inställningen för datormusen.
4. Nästa skärm är till för att välja tangentbord.
5. Gör tangentbordsinställningen för datorn.
6. Nästa skärm är till för att sätta in monitorn.
7. Ställ först av allt in den horisontella frekvensen för monitorn. (Ni kan skriva in frekvensen direkt.)
8. Ställ in den vertikala frekvensen för monitorn. (Ni kan skriva in frekvensen direkt.)
9. Skriv in Er monitors modellbeteckning. Denna information kommer inte att påverka verkställandet av X-Window.
10. Ni har nu avslutat installationen av monitorn. Verkställ X-Window efter inställning av annan hårdvara som begärs i filprogrammet.

Natural Color

Mjukvara för naturlig färg "Natural Color" Software

Ett av de nyaste problemen med att använda en dator är att färgen på bilderna som trycks ut på en skrivare, eller andra bilder som avlästs på en scanner eller via digitalkamera inte är samma som de som visas på monitorn.

"Natural Color" är precis rätt lösning på detta problem.

Det är ett färghanteringssystem som utvecklats av Samsung Electronics i samarbete med Korea Electronics & Telecommunications Institute (ETRI). Detta system finns enbart till SAMSUNG monitorer och gör att färgerna på monitor är desamma som på den tryckta eller avlästa bilden.

För ytterligare information, titta på Hjälp (F1) i dataprogrammet.

För att installera programmet manuellt sätter du i den CD som medföljer Samsung-skärmen i CD-ROM-enheten och klickar på knappen [Start] i Windows och väljer sedan [Run...] (Kör...).

Skriv D:\color\NCProSetup.exe och tryck sedan på -tangenten.

(Om den diskettstation där CD:n sitter inte betecknas som D:\, så skriv in den bokstavsbeteckning som gäller.)

Hur man raderar dataprogrammet "Natural Color"

Välj "Setting" (Inställningar) / "Control Panel" (Kontrollpanel) på "Start"-menyn och dubbelklicka sedan på "Add/Delete a program" (Lägg till/ta bort program).

Välj "Natural Color" från listan och klicka sedan på [Lägg till/Radera]-knappen.

Kontrollknappar för användare

Direkta kontrollfunktioner

OSD-funktioner

MagicTune™

MagicRotation

1. Använd den här knappen för att öppna OSD och aktivera en markerad menypost.
2. Justera menyposter.
3. Justera menyposter.
4. Aktivera en markerad menypost.
5. Den automatiska justeringen gör det möjligt för monitorn att automatiskt anpassa sig till den inkommande videosignalen. Finhet- och grovleksvärdena samt lägesvärdena justeras automatiskt.

MagicTune™

MagicRotation

Meny	Innehåll
	När du trycker på knappen 'AUTO', visas skärmen för automatisk justering enligt den animerade skärmen i mitten.Den automatiska justeringen gör det möjligt för monitorn att automatiskt anpassa sig till den inkommande videosignalen. Finhet- och grovleksvärdena samt lägesvärdena justeras automatiskt.(Endast tillgängligt i analog-läge)
AUTO	För att ytterligare skärpa automatinställningen, utför 'AUTO'-funktionen medan AUTO PATTERN är på. (Tryck här för att titta på animeringsklipp för automatisk justering.)Om den automatiska justeringen inte fungerar som den ska, tryck en gång till på knappen AUTO (automatisk) för att justera bilden med mer exakthet.Om du ändrar upplösning i kontrollpanelen, körs Auto-funktionen automatiskt.

Låst

Knappen AUTO

Det här är funktionen som spärrar OSD för att bibehålla aktuella inställningar och förhindra andra från att ändra dessa.

Låsa och låsa upp OSD

Lock: Håll ned menyknappen i mer än fem sekunder (5) för att aktivera låsfunktionen för OSD-inställning.

Unlock: Håll ned menyknappen i mer än fem sekunder (5) för att avaktivera låsfunktionen för OSD-inställning.

- Även om låsfunktionen för OSD-inställningen är aktiverad går det att justera ljusstyrka och contrast, även MagicBright (går att justera med riktningsknapparna).

MagicBright™

Tryck en gång till på MagicBright-knappen och välj önskat läge. - sex olika lägen (Favorit/Text/Internet/Spel/Sport/Film)

Volym

När OSD inte visas på skärmen, tryck på knappen för att justera volymen.

SOURCE

Tänder indikatorn för att indikera den ingångssignal som visas just då.

Kontrollknappar för användare

Direkta kontrollfunktioner

OSD-funktioner

MagicTune™

MagicRotation

1. Bild Ljus Kontrast
2. Färg MagicColor Färgton Färgkontroll Gamma
3. Bildinst. Grov Fin Skärpa H-position V-position
4. OSD Språk H-position V-position Transparens Visa tid
5. Inst. !!! Autokälla Återställ bild Återställ färg
6. Information

Meny Innehåll Spela/Stopp

Ljus

Justera Brightness.

Meny Innehåll Spela/Stopp

MagicColor

MagicColor är en ny teknologi som Samsung har utvecklat exklusivt för att förbättra digitala bilder och för att visa naturliga färger klarare utan störande bildkvalitet.

1) Av - Återgår till originalläget. 2) Demo - Skärmen före tillämpning av MagicColor visas till höger, och skärmen efter tillämpning av MagicColor visas till vänster. 3) Full - Visar inte bara livfulla naturliga färger utan även mer realistiska hudtoner med klarhet. 4) Intelligent - Visar livfulla naturliga färger med klarhet.

[MENY → ▲, ▼ → ◀ → ▲, ▼ → MENY]

Färgton

Du kan ändra färgton och välja ett av fyra lägen - Sval, Normal, Varm och Favorit.

(Ej tillgängligt i läget MagicColor för Full och Intelligent.)

• Sval: Ger det vita en blå ton. • Normal: Behåller vitt som vitt. • Varm: Ger det vita en röd ton. • Favorit: Välj Anpassad för att återställa dina egna inställningar.

	[MENU → ▲, ▼→ ➕ ➕ → ▲, ▼→ ➕ ➕ → ▲, ▼→ MENU]
Färgkontroll	Följ nedan steg för att justera enskild färg Röd(R), Grön (G), Blå(B).(Ej tillgängligt i läget MagicColor för Full och Intelligent.)
	[MENU → ▲, ▼→ ➕ ➕ → ▲, ▼→ ➕ ➕ → ▲, ▼→ ➕ ➕ → ▲, ▼→ MENU]
	Gammakorrigeringar ändrar färgernas ljussättning med hjälp av den mellanliggande ljusfunktionen.
Gamma	Läge 1Läge 2Läge 3
	[MENU → ▲, ▼→ ➕ ➕ → ▲, ▼→ ➕ ➕ → ▲, ▼→ MENU]

Bildinst.

Meny Innehåll Spela/Stopp
Grov	Avlägsnar brus såsom vertikala ränder. Justeringen för grovhet kan förflytta skärmens bildområde. Du kan återplacera den mot mitten med hjälp av menyn för horisontell justering.
	[MENU → ▲, ▼→ ➕ → ➕ → ▲, ▼→ MENU]
Fin	Tar bort brus som t ex horisontella ränder. Om bruset kvarstår även efter justeringen Fine, ska du upprepa justeringen efter att ha justerat frekvensen (klockhastigheten).
	[MENU → ▲, ▼→ ➕ → ▲, ▼→ ➕ → ▲, ▼→ MENU]
Skärpa	Följ dessa instruktioner för att justera bildens skärpa.(Ej tillgängligt i läget MagicColor för Full och Intelligent.)
	[MENU → ▲, ▼→ ➕ → ▲, ▼→ ➕ → ▲, ▼→ MENU]

H-position	Följ dessa anvisningar för att ändra läget på monitorrutans hela display.
	[MENU → ▲, ▼→ ➕ → ▲, ▼→ ➕ → ▲, ▼→ MENU]
V-position	Följ dessa anvisningar för att ändra läget på monitorrutans hela display.
	[MENU → ▲, ▼→ ➕ → ▲, ▼→ ➕ → ▲, ▼→ MENU]

OSD

Meny Innehåll Spela/Stopp
	Du kan välja mellan 9 olika språk.· English, Deutsch, Español, Français, Italiano, Svenska, Русский , Português , Türkçe
Språk	Obs: Det språk Ni väljer påverkar enbart språket på (OSD) menyn. Det har ingen effekt på någon programvara som körs på datorn.
	[MENU → ▲, ▼ → ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➔
H-position	Ni kan ändra det Horisontal läge där bildskärmsmenyn (OSD) visas på monitorn.
	[MENU → ▲, ▼ → ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➤
V-position	Ni kan ändra det vertikala läget där bildskärmsmenyn (OSD) visas på monitorn.	[MENU → ▲, ▼ → ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➤
	[MENU → ▲, ▼ → ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➔
Transparens	Menyn kommer att stängas av automatiskt om inga justeringar gjorts under tiden tidsperiod.
	[MENU → ▲, ▼ → ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕

Visa tid

Menyn stängs av automatiskt om inga justeringar gjorts under tidsperioden. Du kan ställa in hur länge menyn ska vänta innan den stängs av.

[MENY → ▲, ▼ → ◎ → ▲, ▼ → ◎ → ▲, ▼ → MENY]

Inst.

Meny Innehåll Spela/Stopp
Autokälla	Välj Autokälla så väljer bildskärmen signalkälla automatiskt.
	[MENU → ▲, ▼→ ➕ → ➕ → ▲, ▼→ MENU]
Återställ bild	Bild-parametrar ersätts med förinställda standardvärden.
	[MENU → ▲, ▼→ ➕ → ▲, ▼→ ➕ → ▲, ▼→ MENU]
Återställ färg	Färg parametrarna ersätts av fabrikens förprogrammerade värden.
	[MENU → ▲, ▼→ ➕ → ▲, ▼→ ➕ → ▲, ▼→ MENU]

Meny Innehåll
Information	Visar en bildkälla, visningsläge på OSD-skärmen.
	[MENU → ▲, ▼ → MENU]

Översikt

Vad är MagicTune™

Bildskärmens prestanda kan variera beroende på grafikkort, värddator, ljusförhållanden och andra miljöfaktorer. För att få bästa bildupplösning på en skärm krävs att du justerar den för att passa just dina inställningar. Olyckligtvis är de manuella kontrollerna för justering av bilden ofta en utmaning. Korrekt justering (tuning) fordrar ett lättanvänt program som går igenom en stegvis process för att erhålla den bästa helhetsbildkvaliteten.

I de flesta fall kräver även enkla justeringar av Brightness (Ljusstyrka) eller Contrast (Kontrast) navigering genom skärmmenyerna och dessa menyer är inte så lätta att förstå. Dessutom finns det ingen hjälp med att ställa in korrekta inställningar för skärmen. MagicTune™ är ett program som hjälper dig med fininställningen, med enkla instruktioner och bakgrundsmönster som är utformade för varje skärmverktyg.

Grundläggande funktionalitet

MagicTune™ är ett programverktyg som möjliggör justering av bildskärm och färginställning med hjälp av protokollet DDC/CI (Display Data Channel Command Interface). Alla justeringar av bildskärmen kontrolleras via programvara för att eliminera behovet av att använda OSD (skärmmenyer). MagicTune™ stöder Windows™ 2000, XP Home och XP Professional.

Windows™ 2000 eller senare rekommenderas för MagicTune™.

MagicTune™ möjliggör en snabb bildskärmsinställning och ger dig även möjlighet att enkelt spara och använda de bildskärmskonfigurationer som passar just dig bäst.

OSD-läge

OSD-läget möjliggör enkel justering av bildskärmsinställningar utan att fördefinierade steg måste utföras. Du kan smidigt öppna och ställa in önskad menypost.

Programmet MagicTune™ är ett tilläggsprogram till skärmprodukter. Vissa datasystem som har äldre eller den senaste grafikdrivrutinen kanske inte är kompatibla med MagicTune™. Besök MagicTune™ webbplats för teknisk support för MagicTune™.

Specifikationer kan komma att ändras utan att detta meddelas. MagicTune™ är ett varumärke som tillhör SAMSUNG ELECTRONICS CO., Inc. Windows™ är ett registrerat varumärke som tillhör Microsoft Corp. Övriga varumärken tillhör sina respektive ägare.

Installera

1. Sätt i installations-CD-skivan i CD-ROM-enheten.
2. Klicka på MagicTune™ s installationsfil.
3. Välj installationsspråk. Klicka på "Nästa".
4. När fönstret för Guiden för InstallationShield visas klickar du på "Next."
5. Välj "Jag accepterar villkoren i licensavtalet" för att godkänna användningsvillkoren.
6. Välj en mapp i vilken du vill installera programmet MagicTune™.
7. Klicka på "Installera".
8. Fönstret "Status för Installationen" visas.
9. Klicka på "Slutför".
10. När installationen är klar visas MagicTune™ körbara ikon på skrivbordet. Dubbelklicka på ikonen för att starta programmet.

MagicTune™ s programikon visas eventuellt inte beroende på datorsystemets eller bildskärmens specifikation. Tryck i så fall på F5-tangenten.

Installationen av MagicTune™ kan påverkas av sådana faktorer som t ex videokort, moderkort och nätverksmiljö. Se "felsökning" om du får problem under installationen.

Systemkrav

Operativsystem

• Windows™ 2000
• Windows™ XP Home Edition
• Windows™ XP Professional

Windows™2000 eller senare rekommenderas till MagicTune™.

Maskinvara

• 32 MB minne eller mer - 60 MB hårddisksutrymme eller mer

Programmet MagicTune™ är ett tilläggsprogram till skärmprodukter.

Vissa datasystem som har äldre eller den senaste grafikdrivrutinen kanske inte är kompatibla med MagicTune™.

Besök MagicTune™-webbplatsen för teknisk support för MagicTune™.

Specifikationer kan komma att ändras utan föregående meddelande.

MagicTune™ är ett varumärke som tillhör SAMSUNG ELECTRONICS CO., Inc.

Windows™ är ett registrerat varumärke som tillhör Microsoft Corp.

Övriga varumärken tillhör sina respektive ägare.

Översikt

Installera

OSD-läge

Färgkalibrering

Avinstallera

Felsökning

MagicTune™ möjliggör en snabb bildskärmsinställning och ger dig även möjlighet att enkelt spara och använda de bildskärmskonfigurationer som passar just dig bäst.

• OSD-läget kan förefalla vara inkonsekvent med förklaringen i bruksanvisningen beroende på specifikationen för varje bildskärm.
• När Pivot körs, fungerar eventuellt inte hela MagicTune™-programmet normalt.

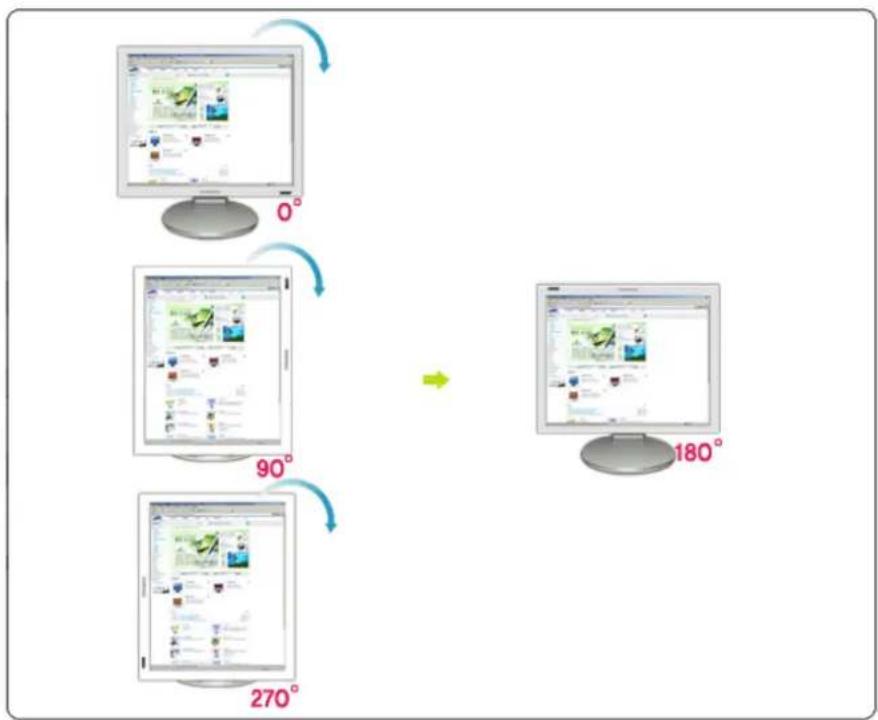

• AutoRotation : AutoRotation kommer att luta skärmen till 0, 90 eller 180 grader när du lutar den.

Följ instruktionerna nedan för att köra Rotation.

• Installera båda programmen Rotation och MagicTune™ på din dator.
• Starta MagicTune™
• Option -> Preference -> (Alternativ - Inställningar) Klicka på den lilla rutan i aktivitetsfältet.
• Läget MagicTune™ är olika för olika skärmmodeller.
• Det finns en analog utgångsport så att du kan ansluta utsignalen från Client Monitorn till en annan visningsenhet.

OSD-läge

OSD-läget gör det enkelt att ändra inställningar på alla bildskärmar. Alla flikar överst i kontrollfönstret visar (när de är markerade) allmänna beskrivningar för undermenyns poster för inställning. Varje markerad flik visar en menylista. För snabbjustering av bildskärmsinställningar, ger OSD-läget enkel och smidig åtkomst till alla flikar och undermenyposter.

Definition av knapp

OK	Verkställer eventuella ändringar du gjort och avslutar MagicTuneTM.
Återställ	Återställer de bildskärmsvärden som visas i det aktiva kontrollfönstret till tillverkarens rekommenderade värden.

Definition av Bild Låter användaren justera skärminställningarna till önskade värden.

Ljusstyrka	Gör hela skärmen ljusare eller mörkare. Bilddetaljer i de mörka partierna kan gå förlorade ifall ljusstyrkan är felaktigt inställd. Justera ljusstyrkan till bästa möjliga visningsförhållanden.
Kontrast	Justerar skillnaden i ljusstyrka mellan ljusa och mörka partier av skärmen. Bestämmer bildens tydlighet.
Upplösning	Listar alla visningsupplösningar som stöds av programmet.

MagicBright är en ny bildskärmsfunktion som erbjuder en dubbelt så ljusstark och skarp visningskvalitet jämfört med befintliga bildskärmar.

MagicBright™

1. Text : För dokumentation eller arbeten med mycket text.
2. Internet: För arbete med en blandning av bilder, t.ex. text och grafik.
3. Spel: För att titta på rörliga bilder, t.ex. ett spel.
4. Sport: För att titta på rörliga bilder, t.ex. sport.
5. Film: För att titta på rörliga bilder, t.ex. DVD eller video-CD.
6. Dynamisk kontrast: Dynamisk kontrast detekterar automatiskt distributionen av inmatad visuell signal och justerar för att skapa optimal kontrast.
7. Favorit: Trots att värdena noga valts ut av våra ingenjörer, kanske du inte tycker om de förkonfigurerade värdena på grund av personliga önskemål. I sådant fall kan du själv justera ljusstyrka och kontrast på OSD-menyn.

Läget MagicBright är olika för olika skärmmodeller. Vissa modeller stöder bara fyra lägen (Text, Internet, Spel, Favorit).

Definition av färg

Justerar "värmen" i bildskärmens bakgrund eller bildfärg.

MagicColor och Gamma visas endast på de skärmar som stöder dessa funktioner.

Färgtonen kan ändras.

• Varm2 - Varm1 - Sval1 - Sval2 - Sval3 - Sval4 - Sval5 - Sval6 - Sval7 • Av

Färgton

Läget Färgton är olika för olika skärmmodeller. Vissa modeller stöder bara fyra lägen (Varm, Normal, Sval, Personlig).

Färgkontroll

Justerar bildskärmens bildfärg. Du kan ändra bildskärmsfärgen till önskad färg.

• R-G-B

Kalibrering

Den process genom vilken dina valda färger optimeras och bibehålls. Du kommer att ha stor nytta av MagicTune™ om du är en person som vill titta på bilder med exakt återgiven detaljrikedom - inklusive webbilder och bilder som producerats med digitalkamera eller skanner.

MagicColor är en ny teknologi som Samsung har utvecklat exklusivt för att förbättra digitala bilder och för att visa naturliga färger klarare utan störande bildkvalitet.

1. Av : Återgår till originalläget.
2. Demo : Skärmen före tillämpning av MagicColor visas till höger, och skärmen efter tillämpning av MagicColor visas till vänster.
3. Full : Visar livfulla naturliga färger med klarhet.
4. Intelligent : Visar inte bara livfulla naturliga färger utan även mer realistiska hudtoner med klarhet.
5. MagicZone

- MagicZone säkerställer en klar och skarp visning av animerad multimedia eller fotografier genom att förstärka ljustyrkan, skärpan, mättnaden och färgtonen för ett speciellt område på skärmen. Detta ger ett lättanvänt gränssnitt som markerar den del av ditt multimediaprogram som spelar upp video genom att automatiskt upptäcka och markera önskat område med dragfunktion.

När muspekaren är aktiverad och behöver avaktiveras för användning till andra uppgifter högerklickar du på musen eller placerar den aktiverade markören (spå verktygstältet och klickar. När den deaktiveras ändras ikonen på skärmen tillbaka till den som visades före aktiveringen.

- MagicZone är speciellt passande till rörliga bilder.

○ Auto Detect (Hitta automatiskt): Om du kör filmen i vissa spelare kan MagicZone automatiskt göra skärmen ljusare (stöds i spelarna Gom, Adrenalin, KCP, Window Media och Power DVD etc.). Vissa andra spelare kan också stöda detta men vissa problem kan uppstå.

Färgton Justerar färgtonen.

MagicColor

Mättnad: Justerar färgmättnaden.

Ljusstyrka: Justerar ljusstyrkan.

Skärpa: Justerar skillnaden mellan de ljusaste och de mörkaste områdena på skärmen.

Återställ: Återställer den inställning som återförsäljaren har gjort.

• Beroende på skärmmodell kan Color Control, Sharpness, Contrast, ColorTone och Brightness inte justeras i MagicColor-lägena Full och Intelligent.
• MagicTune™ försvinner om du kör MagicZone och kommer tillbaka när du stänger MagicZone igen. (Verktygsfältet är inte markerat) MagicTune™ försvinner om du kör MagicZone och kommer inte tillbaka när du stänger MagicZone. (Verktygsfältet är markerat)
• Läget MagicColor är olika för olika modeller. Läget MagicZone visar om skärmen stöder funktionen.

Funktionen Color Innovation (Färginnovation) erbjuder optimerad färgkvalitet för effektiv visning av WCG-CCFL, vilket har implementerats för Samsung Electronics för första gången.

Color Innovation

• Färgstark: Om du väljer "Färgstark" kan du få en tydligare och skarpare bild.
• Naturlig: Om du väljer "Naturlig" kan du få en naturligare och mjukare bild.
• Favorit: Om du inte trivs med färgen, justera den enligt dina önskemål genom att använda menyerna för färg och skärm.

Gammakorrigeringar ändrar färgernas ljussättning med hjälp av den mellanliggande ljusfunktionen.

Gamma

Gamma är olika för olika skärmmodeller. Vissa monitorer stöder endast tre lägen (Läge 1, Läge 2, Läge 3)

Det här avsnittet gäller processen för att optimera färger enligt användarens behov och att bibehålla de optimerade färgerna. MagicTune™ är en hjälp för användare som vill visa bilder, inklusive webbilder, och bilder som har tagits med en digitalkamera eller skanner via Windows.

6-färg

• Mättnad - Justerar inställningen för chroma. • Färgton - Justerar färgtonen.
• Återställ - Återställer skärminställningarna till fabriksstandard.

Justera värdena för Fine (Fin), Coarse (Grov) och positionsvärdena.

BildInställningar

Fin : Tar bort brus som t ex horisontella ränder. Om bruset kvarstår även efter finjusteringen, gör om den efter att ha justerat frekvensen (klockhastigheten).Grov : Tar bort brus som t ex vertikala ränder. Grovinställningen kan flytta skämbildsområdet. Du kan återställa det till mitten med hjälp av den horisontella kontrollmenyn.Ljudinställningar : Knappen för automatisk justering låter bildskärmen själv ställa in sig på den inkommande videosignalen. Inställningsvärdena för fin, grov och position justeras automatiskt.

Position

Justerar skärmens plats horisontellt och vertikalt.

Du kan konfigurera MagicTune™ med följande alternativ.

Inställning	Laddar dialogrutan Inställning. De prefenser som används har ett "V" i kryssrutan. Du stänger av en preferens genom att placera markören över rutan och klicka.• TransparencyAktivera uppgiftsmeny.- För att få åtkomst till menyerna för MagicTuneTM klickar du på ikonen i aktivitetsfältet [task tray menu]. Menyerna visas inte om [Enable System Tray] (Aktivera systemfack) är avmarkerad i [Options] (Alternativ) → [Basic Settings] (Grundinställningar).
Välja källa	• Analog• Digital
Färgkalibrering	Det här avsnittet gäller processen för optimering av färger och bibehållande av den optimerade färginställningen via ett Partial Color Blindness-test.• Av - Avbryter läget Partial Color Blindness.Personlig - Partial Color Blindness-test• Återställ - Återställer skärminställningarna till fabriksstandard.
BI B	När externa A/V-enheter som videobandspelare eller DVD-spelare är anslutna till bildskärmen, låter BIB dig titta på video från sådana enheter i ett litet fönster som ligger ovanpå datorvideosignalen. (Av/På)
	BIB	Sätter på/stänger av BIB.
	Source	Välj ingångskälla för BIB.
	Size	Växlar huvudskärmen till BIB och vice versa.
	Position	Ändra BIB-fönstrets position.
Anpassa	Endast tillgängligt för vissa skärmar. Om du ändrar språk i MagicTuneTM kommer det att tillämpas för skärmens OSD(On Screen Display)-språk. OSD-spåket ändras enligt aktuella språkinställningar för MagicTuneTM .
	MagicBright	Ställ Anpassa till MagicBright.

MagicColor	Ställ Anpassa till MagicColor.
Ljudinställningar	Ställ Anpassa till Ljudinställningar.
Välja källa	Ställ Anpassa till Välja Källa.
Färgton	Ställ Anpassa till Färgton.

Visar tillgångs-ID och programmets versionsnummer, och låter dig använda hjälpfunktionen.

Hjälp	Gå till MagicTune TM s webbplats eller klicka för att öppna hjälpfilerna (bruksanvisning) om du behöver hjälp med att installiera eller köra MagicTune TM . Bruksanvisningen öppnas i ett grundläggande bläddringsfönster.
Användar-ID	Du kan använda servern för att styra kundens monitor.(serverprogrammet skall vara installerat för att kunna använda det här programmet som klient)Om du kryssar i Anpassat längst ned kan du ange personlig information.
	Användarnamn	Visar användarnamnet som är registrerat i datorn.
	Användar-ID	Visar användar-ID som är registrerat i datorn.
	Server-IP	Skriv ned serverns IP-adress.
	Avdelning	Skriv ner avdelningen.
	Placering	Skriv ner platsen.
Version	Visar versionsnummer för MagicTune TM

Programmet MagicTune™ är ett tilläggsprogram till skärmprodukter.

Vissa datasystem som har äldre eller den senaste grafikdrivrutinen kanske inte är kompatibla med MagicTune™.

Besök MagicTune™ Website för teknisk support för MagicTune™.

Specifikationer kan komma att ändras utan att detta meddelas.

MagicTune™ är ett varumärke som tillhör SAMSUNG ELECTRONICS CO., Inc.

Windows™ är ett registrerat varumärke som tillhör Microsoft Corp.

Övriga varumärken tillhör sina respektive ägare.

Färgkalibrering

1. Färgkalibrering

"Färgkalibrering" vägleder dig till det optimala färgläget för din bildskärm.

Utför följande 5 steg för att skapa optimalt färgläge för bildskärmen.

1. Använd "kontrollisten för ljusstyrka" för att matcha kontrollpatchens ljusstyrka med bakgrundsmönstrets ljusstyrka.
2. När du hittat en specifik färgton på "kontrollpatchen", flytta kontrollmarkören i riktning mot den färgton som refererar till "färgreferenscirkeln". => När justeringen är rätt utförd syns ingen färgton på kontrollpatchen.
3. När du slutfört justeringen i steg 1, klicka på knappen "Next" (nästa).
4. Upprepa steg 1), 2), 3) för de återstående stegen 2 \~ 5.
5. Du kan enkelt se kalibreringseffekten genom att klicka på knappen "Preview" (förhandsgranskning)!

Så här kan flera användare använda justerade färgvärden Definition

När bildskärmen används av flera användare, kan man spara och använda de färgvärden som justerats via Color Calibration (färgkalibrering) för varje enskild användare. Upp till 5 användare kan använda de sparade färgvärdena.

1. Så här sparar man justerade färgvärden: Tryck på Next (nästa) för att ändra till Apply (tillämpa) och sedan kan du spara justerade färgvärden. Du kan spara upp till 5 värden.
2. Så här tillämpar du sparade färgvärden: Tryck på knappen Multi User (flera användare) på huvudskärmen för att välja och använda ett av de sparade färgvärdena.

2. Förhandsgranska

Tryck på knappen "Preview" (förhandsgranskning) på "Color Calibration" (färgkalibrering). Bilden ovan visas.

1. Tryck på knappen "View Calibrated" (visa kalibrerad) för att se den kalibreringseffekt du har justerat.
2. Tryck på knappen "View Uncalibrated" (visa okalibrerad) för att se den ursprungliga bilden.

Programmet MagicTune™ är ett tilläggsprogram till skärmprodukter.

Vissa datasystem som har äldre eller den senaste grafikdrivrutinen kanske inte är kompatibla med MagicTune™.

Besök MagicTune™ Website för teknisk support för MagicTune™.

Specifikationer kan komma att ändras utan att detta meddelas.

MagicTune™ är ett varumärke som tillhör SAMSUNG ELECTRONICS CO., Inc.

Windows™ är ett registrerat varumärke som tillhör Microsoft Corp.

Övriga varumärken tillhör sina respektive ägare.

Avinstallera

Programmet MagicTune™ kan endast tas bort genom att du använder alternativet "Add or Remove Programs" (lägg till/ta bort program) i Windows™ Kontrollpanel.

Utför följande steg om du vill ta bort MagicTune™.

1. Gå till [Task Tray] (aktivitetsfältet) ' [Start] ' [Settings] (inställningar) och välj [Control Panel] (kontrollpanelen) på menyn. Om programmet körs med Windows™ XP, gå till [Control Panel] (kontrollpanelen) i menyn [Start].
2. Klicka på ikonen "Add or Remove Programs" (lägg till/ta bort program) i kontrollpanelen.
3. På skärmen "Add or Remove Programs" (lägg till/ta bort program) bläddrar du neråt tills du hittar "MagicTune™". Klicka för att markera posten.
4. På skärmen "Add or Remove Programs" (lägg till/ta bort program) bläddrar du neråt tills du hittar "MagicTune™". Klicka för att markera posten.
5. Klicka på "Yes" (ja) för att starta avinstallationsprocessen.
6. Vänta tills dialogrutan "Uninstall Complete" (avinstallation slutförd) visas.

Gå till MagicTune™ s webbplats för teknisk support för MagicTune™, FAQ (vanliga frågor och svar) och programvaruuppgraderingar.

Programmet MagicTune™ är ett tilläggsprogram till skärmprodukter.

Vissa datasystem som har äldre eller den senaste grafikdrivrutinen kanske inte är kompatibla med MagicTune™.

Besök MagicTune™ Website för teknisk support för MagicTune™.

Specifikationer kan komma att ändras utan att detta meddelas.

MagicTune™ är ett varumärke som tillhör SAMSUNG ELECTRONICS CO., Inc.

Windows™ är ett registrerat varumärke som tillhör Microsoft Corp.

Övriga varumärken tillhör sina respektive ägare.

Felsökning

Det aktuella datasystemet är inte kompatibelt med MagicTune™.

Tryck på OK och klicka på "Shortcut to the MagicTune™ site" (Genväg till MagicTune™ - sidan) för att se ytterligare referenser på vår hemsida.

Ett fel kan uppstå när ditt grafikkort inte finns på listan 'Available' (Tillgängliga). (Det är inte säkert att de senaste eller äldsta korten är kompatibla)

Besök vår hemsida för att titta i avsnittet felsökning.

Ett fel kan uppstå om tillverkaren av kortet har modifierat kortets drivrutiner eller grafikkretsen även om kortet finns på listan.

Besök vår hemsida för att titta i avsnittet felsökning.

Kontrollera om din skärm är tillverkad av Samsung. Produkter från andra tillverkare kan orsaka fel.

Endast Samsung-produkter stöder den här funktionen.

Fel kan uppstå om du har en skärm som är tillverkad av Samsung men som är för gammal. Kontrollera om din skärm stöder MagicTune™.

Den här funktionen stöds endast av de skärmar som är registrerade på vår hemsida. Kontrollera skärmen innan du köper den eftersom äldre modeller inte stöds.

Fel uppstår när det inte finns någon information för EDID (Extended Display Identification Data) för den aktuella skärmen.

Detta händer när Start > Inställningar > Kontrollpanelen > System > Hårdvara > Enhetshanteraren > Bildskärmar är valt, avinstalleras den aktuella "Plug-and-play-skärmen" och den nya hårdvaran eftersöks men systemet kunde inte hitta någon "Plug-and-play-skärm".

Besök vår hemsida för att titta i avsnittet felsökning.

Fel uppstår när du byter ut skärmen mot en ny medan systemet är avstängt och inte startats om.

Starta om systemet varje gång skärmen har bytts ut, innan du använder MagicTune™.

Fel uppstår om grafikkortets drivrutiner inte är rätt installerade. Detta uppstår när den aktuella listan över grafikkort inte visas normalt. Du kan

kontrollera detta via Start > Inställningar > System > Hårdvara > Enhetshanteraren > Bildskärmskort.

Besök grafikkorttillverkarens hemsida och ladda ner den senaste drivrutinen. Kontakta korttillverkaren för mer information om grafikkortet.

Starta om ditt system för att försäkra normal funktion.

Fel uppstår om systemet inte återstartas efter att du installerat MagicTune™. (Detta gäller endast Win98SE och WinME).

Starta om systemet innan du använder det.

Justera till optimal upplösning för att få ut bästa prestanda ur MagicTune™. Se i användarmanualen för optimal upplösning.

Om du inte använder optimal upplösning och genomför färgkalibrering går det inte att justera skärmen till optimal funktion.

Se i användarmanualen för optimal upplösning.

Det här grafikkortet stöder inte MagicTune™. Installera nya drivrutiner till grafikkortet.

Fel uppstår om grafikkortets drivrutiner inte är rätt installerade. Detta uppstår när den aktuella listan över grafikkort inte visas normalt. Du kan kontrollera detta från Start > Setup > System > Hardware > Device Manager > Display Adapter (Start > Inställningar > System > Hårdvara > Enhretshanteraren > Bildskärmskort).

Besök grafikkorttillverkarens hemsida och ladda ner den senaste drivrutinen. Kontakta korttillverkaren för mer information om grafikkortet.

Eftersom programmet Highlight använder kommunikationsvägarna, bör du avsluta programmet Highlight innan du kan använda MagicTune™.

Vissa av Samsungs CDT-skärmar stöder funktionen Highlight. Konflikter uppstår när funktionerna Highlight och MagicTune™ används samtidigt, vilket skapar fel.

Se till att du stänger AV Highlight innan du använder MagicTune™.

Felsökning

MagicTune™ fungerar eventuellt inte om bildskärmen byts ut eller om grafikkortets drivrutin uppdateras medan MagicTune™ körs. I sådant fall ska du starta om systemet.

Symtom Kontrollista Lösningar
Kontrollera följande om MagicTuneTM inte fungerar tillfredsställande.	Funktionen MagicTuneTM finns endast för PC (VGA) med Window OS som stöder Plug and Play.	* För att kontrollera om din dator finns tillgänglig för funktionen MagicTuneTM följer du stegen nedan (För WindowsTM XP);Control Panel -> Performance and Maintenance -> System -> Hardware -> Device Manager -> Monitors -> Efter att du har tagit bort Plug andPlay monitor, söker du upp 'Plug and Play monitor' för att söka efter ny maskinvara.
		MagicTuneTM är en tilläggsmjukvara till monitorn. Vissa grafikkort kanske inte stöder din monitor. Om du har problem med grafikkortet kan du besöka vår hemsida och kontrollera listan över kompatibla grafikkort.http://www.samsung.com/monitor/magictune
MagicTuneTM fungerar inte som det skall.	Har du bytt dator eller grafikkort?	Ladda ner det senaste programmet.Programmet finns att ladda ner påhttp://www.samsung.com/monitor/magictune.
	Har du installerat programmet?	Starta om datorn när du har installerat programmet första gången. Om en kopia av programmet redan är installerat tar du först bort den, startar om datorn och installerar programmet igen. För att datorn ska fungera som den ska måste du starta om den när du har installerat eller tagit bort programmet.

• Gå till MagicTune™ s webbplats för teknisk support för MagicTune™, FAQ (vanliga frågor och svar) och programvaruuppgraderingar.
• Besök vår hemsida och ladda ner installationsprogrammet för MagicTune™ MAC.

Programmet MagicTune™ är ett tilläggsprogram till skärmprodukter.

Vissa datasystem som har äldre eller den senaste grafikdrivrutinen kanske inte är kompatibla med MagicTune™.

Besök MagicTune™ Website för teknisk support för MagicTune™.

Specifikationer kan komma att ändras utan att detta meddelas.

MagicTune™ är ett varumärke som tillhör SAMSUNG ELECTRONICS CO., Inc.

Windows™ är ett registrerat varumärke som tillhör Microsoft Corp.

Övriga varumärken tillhör sina respektive ägare.

Översikt

Installation

Gränssnitt

Avinstallera

Felsökning

Översikt

Vad är MagicRotation?

Traditionellt visas bilden på skärmen endast i liggande läge för användaren.

Idag vill alltfler användare kunna visa dokument, webbsidor, e-post etc. Dessa kan lättare läsas i stående läge då allt innehåll kan visas på skärmen. På det sättet förbättras användarens produktivitet och flexibiliteten ökar drastiskt när det går att växla mellan de olika lägena.

MagicRotation-programmet från Samsung Electronics, Inc. tillhandahåller en rotationsfunktion (0, 90, 180, 270 orientering) som förenklar den optimala användningen av datorskärmen och leder till bättre visning och högre produktivitet.

Grundläggande funktion

MagicRotation stöder Windows™ 98 SE, Me, NT 4.0, 2000, XP Home och XP Professional.

* Windows™ är ett registrerat varumärke som tillhör Microsoft Corporation, Inc.

Specifikationerna kan ändras utan föregående meddelande.

MagicRotation är ett varumärke som tillhör SAMSUNG ELECTRONICS CO.,Ltd.

Alla andra produktnamn som anges i det här dokumentet kan vara registrerade varumärken som tillhör sina respektive företag.

Översikt

Installation

Gränssnitt

Avinstallera

Felsökning

Installation

1. Sätt i program-CD:n i CD-ROM-spelaren.
2. Klicka på installationsfilen för MagicRotation.
3. Välj installationsspråk och klicka på "Nästa".

1. När fönstret för Guiden för InstallationShield visas klickar du på "Nästa."

1. Klicka på "Jag accepterar villkoren i licensavtalet" för att godkänna dem.

1. Välj en mapp där du vill installera programmet MagicRotation.

1. Klicka på "Installera".

1. Fönstret för "Status för installationen" visas.

1. Klicka på "Slutför".

Starta om datorn för att MagicRotation ska fungera korrekt.

1. När installationen är klar visas ikonen MagicRotation på skrivbordet.

MagicRotation

Problem vid installationen

Installationen av MagicRotation kan påverkas av olika faktorer, såsom videokortet, moderkortet och nätverksmiljön. Se avsnittet "Felsökning" om du har problem vid installationen.

Begränsningar

1. "Display Driver" (skärmens drivrutin) ska vara korrekt nedladdad för att MagicRotation ska fungera korrekt. Den installerade drivrutinen för skärmen ska vara den senaste drivrutinen som försäljaren har erbjudit.
2. I vissa program, såsom Windows Media Player, Real Player, etc. går det inte att visa

filmsekvenser korrekt i orienteringen 90, 180 och 270. Gör i så fall följande:

o Stäng programmet. - Välj den orientering (90, 180, 270) du vill använda för att visa programmet. o Starta om programmet.

Det här löser vanligen problemet.

1. Användarprogram som använder OpenGL och DirectDraw (3D-ritning) fungerar inte enligt det valda orienteringsläget (90, 180, 270). exempelvis för 3D-spel
2. DOS-baserade program i fullskärmsläge fungerar inte enligt valt orienteringsläge (90, 180, 270).
3. Dubbelanvändning stöds inte av Windows™ 98, ME, NT 4.0.
4. MagicRotation stöder Inte 24 bitar per bildpunkt (Bilddjup/Färgkvalitet).
5. Om du byter grafikkort rekommenderar vi att du avinstallerar MagicRotation först.

Systemkrav

Operativsystem

• Windows™ 98 SE
• Windows™ Me
• Windows™ NT 4.0
• Windows™ 2000
• Windows™ XP Home Edition
• Windows™ XP Professional

Hårdvara

• 128 MB minne eller högre (rekommenderas) - 25 MB ledigt hårddiskutrymme eller högre

Servicepaket

• Vi rekommenderar att du har det senaste servicepaketet installerat för ditt system.
• För Windows™ NT 4.0 rekommenderar vi att du installerar Internet Explorer 5.0 eller högre med komponent för Active Desktop.

* För ytterligare information, besök webbsidan för MagicRotation. * Windows™ är ett registrerat varumärke som tillhör Microsoft Corporation, Inc.

Specifikationerna kan ändras utan föregående meddelande.

MagicRotation är ett varumärke som tillhör SAMSUNG ELECTRONICS CO., Ltd.

Alla andra produktnamn som anges i det här dokumentet kan vara registrerade varumärken som tillhör sina respektive företag.

Översikt

Installation

Gränssnitt

Avinstallera

Felsökning

• När rotation används kanske vissa delar av MagicTune™ inte fungerar normalt.
• AutoRotation: Skärmbilden roteras automatiskt när skärmen roteras. Följ instruktionerna nedan för att köra Auto Rotation.
• Installera både MagicRotation™ och MagicTune™ 3.6 och 3.7 på din dator.
• Starta MagicTune 3.6
• Alternativ → Inställning → Klicka i den lilla rutan för att bocka för Aktivera uppgiftsmeny.
• Programmet MagicRotation™ medföljer inte eftersom att det enkla stativet inte stöder vridfunktionen.
• Det finns en analog utgångsport så att du kan ansluta utsignalen från Client Monitorn till en annan visningsenhet.

Gränssnitt

Rotera : Display roterar enheten med 90 grader.

Rotera till 0 : Skärmen roteras 0 grader från den aktuella vinkeln.

3 Rotera till 90 : Skärmen roteras 90 grader från den aktuella vinkeln.

4 Rotera till 180 : Skärmen roteras 180 grader från den aktuella vinkeln.

5 Rotera till 270 : Skärmen roteras 270 grader från den aktuella vinkeln.

6 Snabbtangent : Snabbtangent finns tillgängliga som standard och kan ändras av användaren. De kan tilldelas direkt av användaren via tangentbordet efter att de befintliga snabbtangenterna har ändrats. Användaren kan skapa dem med kombinationen Shift, Ctrl, Alt och de vanliga tangenterna. Om endast en vanlig tangent är nedtryckt kan den tilldelas med Alt+ den vanliga tangenten. 7 Hjälp : Visar hjälp för programmet MagicRotation™. Om : Den här knappen visar version och copyright för programmet MagicRotation™. Stäng : Avsluta programmet MagicRotation.

Specifikationerna kan ändras utan föregående meddelande.

MagicRotation är ett varumärke som tillhör SAMSUNG ELECTRONICS CO.,Ltd.

Alla andra produktnamn som anges i det här dokumentet kan vara registrerade varumärken som tillhör sina respektive företag.

Avinstallera

MagicRotation kan endast tas bort med Windows-programmet Lägg till /Ta bort program i Windows kontrollpanel.

Följ dessa steg för att ta bort MagicRotation.

1. Gå till [Startmenyn] ' [Start] ' [Inställningar] och välj [Kontrollpanelen] i menyn. Om programmet körs med Windows™ XP, går du till [Kontrollpanelen] i [Start]-menyn.
2. Dubbelklicka på ikonen för "Lägg till/Ta bort program" på Kontrollpanelen.
3. I fönstret "Lägg till/Ta bort program" bläddrar du ner för att hitta "MagicRotation" Klicka på den för att markera den.
4. Klicka på "Ändra/Ta bort" för att ta bort det.
5. Klicka på "Ja" för att börja avinstalleringsprocessen.
6. Vänta tills du ser meddelandet "Avinstallering klar".
7. Slutför installationen genom att starta om systemet.

Besök MagicRotations webbsida för teknisk support för MagicRotation, FAQ (frågor och svar) och uppgraderingar av programvaran.

* Windows™ är ett registrerat varumärke som tillhör Microsoft Corporation, Inc.

Specifikationerna kan ändras utan föregående meddelande. MagicRotation är ett varumärke som tillhör SAMSUNG ELECTRONICS CO.,Ltd. Alla andra produktnamn som anges i det här dokumentet kan vara registrerade varumärken som tillhör sina respektive företag.

Felsökning

• Innan du kontaktar teknisk support

- MagicRotation-programmet arbetar med den installerade drivrutinen för skärmen "Display Driver" som tillhandahålls via din försäljare av grafikkortet för att du ska få tillgång till rotationsfunktioner. Om "Display Driver" inte fungerar som den ska eller om den innehåller buggar kommer dessa att finnas även efter att MagicRotation har installerats.

Alla inkorrekta funktioner som beror på problem med "Display Driver" har inte att göra med något problem hos MagicRotation.

För att kontrollera om det finns något problem i installationen av "Display Driver", kan du genomföra följande diagnostiska steg:

1. Kontrollera om problemet uppstår i både orienteringen 0 (liggande) och 90 (stående).
2. Kontrollera om problemet uppstår med olika färgdjup (8/16/32 bitar per) och olika upplösningslägen (800 x 600, 1024 x 768).
3. Kontrollera om problemet uppstår även när MagicRotation inte är installerat.

Om problemet upprepas i något eller samtliga av scenarierna nedan kan det bero på ett problem vid installationen av "Display Driver" :

För att korrigera problemet gör du följande:

1. Avinstallera MagicRotation.
2. Hämta den senaste versionen av "Display Driver" från försäljaren av ditt grafikkort. De senaste versionerna av "Display Driver" från (ATI, NVIDIA, MATROX, INTEL, etc.) finns att ladda ner från sina respektive webbplatser.
3. Installera senaste versionen av "Display Driver"
4. Installera MagicRotation. Det här löser vanligen problemet.
5. MagicRotation kanske inte fungerar om bildskärmen byts ut eller om drivrutinen för grafikkortet uppdateras när MagicRotation arbetar. Starta i så fall om systemet.

- Besök MagicRotations webbsida för teknisk support för MagicRotation, FAQ (frågor och svar) och uppgraderingar av programvaran.

Specifikationerna kan ändras utan föregående meddelande. MagicRotation är ett varumärke som tillhör SAMSUNG ELECTRONICS CO.,Ltd. Alla andra produktnamn som anges i det här dokumentet kan vara registrerade varumärken som tillhör sina respektive företag.

Kontrollista

Frågor och svar

Kontroll via det

inbyggda testprogrammet

Innan Ni ringer efter service, kontrollera informationen i denna del av handboken för att se om Ni kan lösa problemet själv. Om Ni fortfarande behöver hjälp så var vänlig ring telefonnumret på garantikortet, telefonnumret i informationsdelen, eller kontakta Er återförsäljare.

Symtom Kontrollista Lösningar

Det finns ingen bild på skärmen. Jag kan inte sätta på monitorn.	Sitter sladden i ordentligt? Kontrollera om sladden sitter i kontakten och om det finns ström.
	Kan Ni se "Kontr. signalkabel." på bildskärmen?	(Ansluten med D-sub-kabeln)Kontrollera om datorn är korrekt ansluten.(Ansluten med DVI-kabeln)Om du fortfarande ser ett (fel)meddelande på skärmen när bildskärmen är korrekt ansluten, kontrollera om bildskärmens status är inställd på analog. Tryck på Source-knappen (källa) för att låta bildskärmen dubbelkontrollera den ingående signalkällan.
	Om strömmen är på, starta om datorn för att titta på den första bildrutan (den för inloggning) Ni ser.	Om den första bildrutan (för inloggning) visar sig, så starta upp datorn i rätt läge ("safe mode" för Windows ME/2000/XP) och byt sedan videokortets frekvens.(Se Förinställningar på monitorn)Obs: Om startrutan (för inloggning) inte visar sig, ska Ni kontakta ett servicekontor eller Erförsäljare.
	Kan ni se texten "Ej optimalt läge.Rekommenderat läge 1280 x 1024 60Hz"?	Detta meddelande visas när signalen från videokortet överstiger de högsta värdena för upplösning och frekvens som monitorn rätt kan hantera.Justera siffrorna för upplösning och frekvens till de max tal som gäller för monitorn.Om skärmen överskrider SXGA eller 75 Hz, visas meddelandet "Ej optimalt läge.Rekommenderat läge 1280 x 1024 60Hz" (Ej optimerat läge. Rekommenderat läge är 1280 x 1024 60 Hz). Om skärmen överskrider 85 Hz, fungerar skärmen som den ska men meddelandet "Ej optimalt läge. Rekommenderat läge 1280 x 1024 60Hz" visas i en minut och försvinner sedan.Ändra till rekommenderat läge under denna enminutsperiod. (Meddelandet visas igen om systemet startas om.)
	Det finns ingen bild på skärmen. Blinkar el-indikatorlampan på monitorn med en sekunds mellanrum?	Monitorn står på PowerSave och sparar ström.Tryck på någon tangent på tangentbordet eller flytta på musen för att aktivera monitorn och återställa bilden på skärmen.Om det fortfarande inte visas någon bild trycker du på knappen 'SOURCE'. Tryck sedan på någon tangent på tangentbordet för att aktivera skärmen och återskapa bilden på skärmen.
	Ansluten med DVI-kabeln? Skärmen kan bli blank om du startar systemet innan du anslutit DVI-kabeln, eller om du kopplat från och sedan återansluit DVI-kabeln medan systemet är igång, eftersom vissa typer av grafikkort inte skickar ut videosignaler. Anslut DVI-kabeln och starta sedan om systemet.
Bildskärmen visar konstiga färger eller bara svart och vitt.	Visar skärmen bara en färg, som om man skulle titta på skärmen genom ett ark cellofan?	Kontrollera att signalkabeln sitter fast.Se till att videokortet sitter i helt och hålllet i sin springa.
	Blev färgerna på skärmen konstiga efter körning av något program eller p g a att olika program kolliderat?	Starta om datorn.
	Har videokortet blivit ordentligt insatt?	Sätt i videokortet enligt anvisningarna i handboken för detta kort.
Skärmen har plötsligt råkat i obalans.	Har Ni bytt ut videokortet eller körprogrammet?	Justera skärmbildens läge och storlek med hjälp av OSD'n.
	Har ni justerat upplösningen eller frekvensen till monitorn?	Rätta till upplösningen och frekvensen på videokortet.(Se Förinställningar på monitorn).
	Skärmen kan vara obalanserad beroende på videocykelns kortsignaler. Justera om positionen genom att se på OSD-skärmen.
Skärmen är oskarp eller OSD'n kan inte justeras..	Har Ni justerat monitorns upplösning eller frekvens?	Rätta till upplösningen och frekvensen på videokortet.(Se Förinställningar på monitorn).
LED blinkar men det finns ingen bild på skärmen.	Är frekvenstalet rätt inställt när Ni kontrollerar Display Timing på menyn?	Ställ in frekvensen på rätt sätt genom att titta i handboken för videokortet och "Förinställningar på monitorn".(Maximalfrekvensen per upplösning kan vara olika från produkt till produkt.)
Det är bara 16 färger som visas på bildskärmen. Färgerna på skärmen har förändrats efter att videokortet bytts ut.	Har Windows färger blivit rätt inställda?	För Windows ME/2000/XP: Ställ in färgerna rätt på Kontroll-panelen, Display, Inställningar.
	Har videokortet blivit rätt inställt?	Ställ in videokortet genom att referera till handboken för video kortet.
Det dyker upp ett meddelande som lyder: "Okänd monitor, Plug & Play (VESA DDC) monitor påträffad".	Har du installerat skärmens drivrutin?	Installera monitorns körprogramenligt instruktionerna för detta.Installera körprogrammet för monitorn i enlighet med instruktionerna för installation av detta.
Problem med ljud Inget ljud. Kontrollera att ljudkabeln		är säkert ansluten till både ljudingången på datorn och ljudutgången på ljudkortet. (Se Anslutning av monitorn)
		Kontrollera volymnivån. (Se volymnivån)
		Ljudnivån är för låg. Kontrollera volymnivån. (Se volymnivån)
		Om volymen fortfarande är för låg trots att du vridit upp kontrollen maximakt, bör du kontrollera volymkontrollen på datorns ljudkort eller programvara.
Kontrollera följande om MagicTuneTM inte fungerar tillfredsställande.	Funktionen MagicTuneTM finns endast för PC (VGA) med Window OS som stöder Plug and Play.	* För att kontrollera om din dator finns tillgänglig för funktionen MagicTuneTM följer du stegen nedan (För WindowsTM XP);Control Panel → Performance and Maintenance → System → Hardware → Device Manager → Monitors → Efter att du har tagit bort Plug and Play monitor, söker du upp 'Plug and Play monitor' för att söka efter ny maskinvara.MagicTuneTM är en tilläggsmjukvara till monitorn. Vissa grafikkort kanske inte stöder din monitor. Om du har problem med grafikkortet kan du besöka vår hemsida och kontrollera listan över kompatibla grafikkort.http://www.samsung.com/monitor/magictune
MagicTuneTM fungerar inte som det skall.	Har du bytt dator eller grafikkort?	Ladda ner det senaste programmet. Programmet finns att ladda ner på http://www.samsung.com/monitor/magictune.
	Har programmet?	dStarta om datorn när du härstallerat programmet första gången. Om en kopia av programmet redan är installerat tar du först bort den, startar om datorn och installerar programmet igen. För att datorn ska fungera som den ska måste du starta om den när du har installerat eller tagit bort programmet.

Besök vår hemsida och ladda ner installationsprogrammet för MagicTune™ MAC.

- Kontrollera följande moment om det är bekymmer med monitorn

1. Kontrollera om elsladden och kabeln är ordentligt isatt i datorn.
2. Kontrollera om datorn ger ifrån sig mer än 3 pip när den laddar upp efter start. (Om den gör det, så beställ en service för moderkortet i datorn.)
3. Om Ni satt in ett nytt videokort eller om Ni satt ihop PC:n, kontrollera om körprogrammen för adaptern (videon) och för monitorn blivit installerade.
4. Kontrollera om skanningsförhållandet för bildskärmen är inställt på 56 Hz \~75 Hz. (Överstig inte 75 Hz när Ni använder den högsta upplösningen.)
5. Om Ni har problem med att installera adapter- (video-)körprogrammet, ladda datorn i Safe Mode, tag bort display-adaptern i "Kontrollpanel, System, Device Administrator" och ladda sedan om datorn för att installera körprogrammet för adaptern (videon) på nytt.

Om problem ständigt återkommer, så kontakta en auktoriserad service verkstad.

Frågor och svar

Fråga Svar
Hur kan jag ändra frekvensen? Frekvensen kan ändras genom att man konfigurerar om videokortet.
	Observera att programstödet för videokortet kan variera beroende på vilken version av drivrutin som används. (Slå upp dessa uppgifter i handboken för datorn eller videokortet.)
Hur kan jag justera upplösningen? Windows ME/XP/2000: Ställ in upplösningen i Kontrollpanelen, Display, Settings.
	Kontakta tillverkaren av videokortet för upplysningar.
Hur kan jag ställa in energisparfunktionen (Power Save)?	Windows ME/XP/2000: Ställ in funktionen i BIOS-SETUP på datorn eller skärmsläckaren. (Slå upp i Windows- eller datorhandboken.)
Hur kan jag rengöra ytterhöljet/bildskärmen?	Koppla ur sladden och gör sedan rent monitorn med en mjuk duk. Använd rent vatten eller en utspädd lösning av milt rengöringsmedel.
	Lämna inte några rester av rengöringsmedlet eller repa höljet. Låt inte något vatten komma in i datorn.

Kontrollista

Frågor och svar

Kontroll via det inbyggda testprogrammet

- Kontroll via det inbyggda testprogrammet

Det inbyggda testprogrammet | Varningsmeddelande | Miljö | Nyttiga tips

Monitorn har ett inbyggt testprogram som gör att du kan kontrollera att den fungerar ordentligt. Om monitorn och datorn är rätt ikopplade men monitorn fortfarande är mörk och strömindikatorn blinkar, kör man monitorns automatiska testprogram på följande sätt:

Det inbyggda testprogrammet

1. Stäng av både datorn och monitorn.
2. Dra ur videokabeln från baksidan på datorn.
3. Sätt på monitorn.

Om bildskärmen inte fungerar som den ska kommer du att se en ruta enligt bilden nedan.

Den här rutan visas under normal användning om videokabeln kopplas ur eller skadas.

1. Stäng av monitorn och koppla in videokabeln och sätt sedan på både datorn och monitorn.

Om monitorn fortfarande är tom efter föregående procedur, titta då på videons kontrollprogram och på datasystemet, monitorn fungerar normalt.

Varningsmeddelande

Om det är något fel på input-signalen, kommer ett meddelande på skärmen, eller skärmen blir tom trots att lysdiodsignalen för eltillförseln fortfarande lyser. Meddelandet kan visa att monitorn är för långt borta för avsökning, eller att du måste kontrollera signalkabeln.

Miljö

Var och hur monitorn är placerad kan påverka dess kvalitet och prestanda.

1. Om det finns några bashögtalare nära monitorn, koppla ur och flytta dessa till ett annat rum.
2. Ta bort alla elektroniska apparater som t.ex. radioapparater, fläktar, klockor och telefoner som finns inom en meters avstånd från monitorn.

Nyttiga tips

• En monitor återskapar bildsignaler från PC:n. Om det är problem med PC:n eller videokortet, kan detta därför göra att monitorn saknar bild, eller visar konstiga färger, dåligt ljud, "Videoläge ej supporterad"? etc. I sådana fall, försök först att kontrollera upphovet till problemet och kontakta sedan en service verkstad eller Er försäljare.
• När man vill bedöma hur monitorn fungerar.

Om det inte finns någon bild på skärmen eller meddelandet "Ej optimal läge", "Rekommenderat läge 1280 x 1024 60Hz" kommer fram, så koppla ur kabeln från datorn medan monitorn fortfarande är påkopplad.

• Om ett meddelande kommer på bildskärmen eller om denna blir vit, betyder det att monitorn är i funktion.
• I detta fall ska ni söka problemet i datorn.

SyncMaster 913BM Plus

Allmänna specifikationer

Strömspar

Förinställda bildskärmslägen

Allmänt specifikationer

Allmänt

Modellnamn SyncMaster 913BM Plus

Flytande kristallskärm (LCD)

Skärmyta 376,32 mm (H, vägrätt) x 301,056 mm (V, lodrätt)

Pixelstorlek 0,294 mm (H, vägrätt) x 0,294 mm (V, lodrätt)

Synk

Optimal upplösning 1280 x 1024 vid 60 Hz

Maximal upplösning 1280 x 1024 vid 75 Hz

Indatasignal, avslutad

RGB Analog, DVI-efterlevnad Digital RGB

Sammansatt Sync, SOG, 0,7Vp-p positiv vid 75Ω, Separat H/V synkronisering, TTL jämn, positivt och negativt

Pixelklockans max tal

140 MHz

Nätanslutning

AC 100 - 240 V\~ (+/- 10 %), 50/60 Hz

Datakabel

Yttermätt (bredd x höjd x djup) / vikt

416,6 X 377,5 X 64,2 mm / 16,4 X 14,9 X 2,5 tum (Utan stativ)

416,6 X 420,6 X 200,0 mm / 16,4 X 16,6 X 7,9 tum (Med stativ) / 6,7 kg / 14,8 lbs

VESA-gränsyta för montering

100 mm x 100 mm, att användas tillsammans med specialstöd (monteringsarm).

Luftfuktighet: 10 % till 80 %, fri från kondensering

Förvaringstemperatur: -20 °C till 45 °C (-4 °F till 113 °F)

Luftfuktighet: 5 % till 95 %, fri från kondensering

Plug & Play-kompatibilitet

Monitorn kan installeras på alla Plug & Play-kompatibla system. Växelverkan mellan monitor- och datorsystemet erbjuder de bästa arbetsvillkoren och monitorinställningarna. I de flesta fall sker monitorinstallationen automatiskt, om inte användaren vill välja alternativa inställningar.

Punktacceptans

TFT-LCD-skärmen är tillverkad med avancerad halvledarteknologi med en precision på 1 ppm (en miljontedel). Men ibland kan pixlar av RÖD, GRÖN, BLÅ eller VIT färg verka alltför ljusstarka eller också kan några svarta pixlar ses. Detta beror inte på dålig kvalitet och du kan använda din produkt utan problem.

- Till exempel är antalet TFT LCD-subpixlar i denna produkt 3 932 160.

Obs! Design och tekniska detaljer kan komma att ändras utan förvarning.

Klass B-utrustning (Information/kommunikationsutrustning för hemanvändning)

Denna produkt följer anvisningarna för Electromagnetic Compatibility Directives för hemanvändning och kan användas i alla områden, inklusive allmänna bostadsområden.

(Klass B-utrustning avger mindre elektromagnetisk strålning än klass A-utrustning.)

Allmänna specifikationer

Strömspar

Förinställda bildskärmslägen

Strömspar

Denna monitor har ett inbyggt strömhanteringssystem som kallas PowerSaver. Detta system sparar energi genom att koppla över monitorn i ett lågenergiläge när den inte använts under en viss tidsperiod. Monitorn återvänder automatiskt till normalt arbete när man flyttar på datormusen eller trycker ner någon tangent på tangentbordet. För att spara energi, stäng av monitorn när den inte behövs, eller när ni går ifrån den längre stunder. Strömspararsystemet fungerar med ett VESA DPMS-kompatibelt videokort som installeras i Er dator. Använd en mjukvarurutin som finns i Er dator för att installera detta.

Tillstånd	Normalt arbete	Strömsparartillstånd	Strömbrytare av (Strombrytare) EPA/ENERGY 2000	Strömbrytare av (Strömbrytare på/av) (Tillvalsmöjlighet)
Strömindikatorn Grönt Grönt blinkande Av Av
Energikonsumtion Mindre ä 42 W		Mindre ä 1 W (Avstängt läge)	Mindre ä 1 W (120 Vac)	Mindre ä 0 W

Allmänna specifikationer

Strömspar

Förinställda bildskärmslägen

Förinställda bildskärmslägen

Om signalen som överförs från datorn är densamma som följande förinställningar, kommer skärmen att anpassas automatiskt. Men om signalen är annorlunda, kan skärmen bli tom medan lysdioden som visar eltillförseln fortfarande lyser. Läs i handboken till videokortet och justera bildskärmen enligt följande:

Tabell 1. Förinställningar på displayen

Display Mode	Horisontalfrekvens (kHz)			Vertikalfrekvens (Hz)	PixelClock (MHz)	polaritet (H/V)
IBM, 640 x 350	31,469	70,086	25,175	+/-
IBM, 640 x 480	31,469	59,940	25,175	-/-
IBM, 720 x 400	31,469	70,087	28,322	-/+
MAC, 640 x 480	35,000	66,667	30,240	-/-
MAC, 832 x 624	49,726	74,551	57,284	-/-
MAC, 1152 x 870	68,681	75,062	100,00	-/-
VESA, 640 x 480	37,500	75,000	31,500	-/-
VESA, 640 x 480	37,861	72,809	31,500	-/-
VESA, 800 x 600	35,156	56,250	36,000	+/+
VESA, 800 x 600	37,879	60,317	40,000	+/+
VESA, 800 x 600	46,875	75,000	49,500	+/+
VESA, 800 x 600	48,077	72,188	50,000	+/+
VESA, 1024 x 768	48,363	60,004	65,000	-/-
VESA, 1024 x 768	56,476	70,069	75,000	-/-
VESA, 1024 x 768	60,023	75,029	78,750	+/+
VESA, 1152 x 864	67,500	75,000	108,00	+/+
VESA, 1280 x 1024	63,981	60,020	108,00	+/+
VESA, 1280 x 1024	79,976	75,025	135,00	+/+

Horisontalfrekvens

Den tid det tar att avläsa en linje som binder ihop högerkanten med vänsterkanten på bildskärmen vägrätt kallas horisontalcykel och horisontalcykelns omvända tal kallas horisontal frekvens. Mättenhet: kHz.

Vertikalfrekvens

I likhet med ett lysrör måste bildskärmen repetera samma bild många gånger i sekunden för att visa en bild för användaren. Frekvensen hos denna upprepning kallas vertikalfrekvens eller svepfrekvens (refresh rate). Mättenhet: Hz.

SyncMaster 713BM Plus

Allmänna specifikationer

Strömspar

Förinställda bildskärmslägen

Allmänna specifikationer

Allmänt

Modellnamn: SyncMaster 713BM Plus

Flytande kristallskärm (LCD)

Skärmyta: 337,92 mm (H, vägrätt) x 270,33 mm (V, lodrätt)

Pixelstorlek: 0,264 mm (H, vägrätt) x 0,264 mm (V, lodrätt)

Synk

Optimal upplösning: 1280 x 1024 vid 60 Hz

Maximal upplösning: 1280 x 1024 vid 75 Hz

Indatasignal, avslutad

RGB Analog, DVI-efterlevnad Digital RGB

Sammansatt Sync, SOG, 0,7Vp-p positiv vid 75Ω, Separat H/V-synkronisering, TTL jämn, positivt och negativt

Pixelklockans max tal

140 MHz

Nätanslutning

AC 100 - 240 V~ (+/- 10 %), 50/60 Hz

Datakabel

15-stift till 15 D-sub kabel, löstagbar

Yttermått (bredd x höjd x djup) / vikt (Enkel fot)

370,0 x 342,3 x 64,1 mm / 14,6 x 13,5 x 2,5 tum (Utan stativ)

370,0 x 386,7 x 195,3 mm / 14,6 x 15,2 x 7,7 tum (Med stativ) / 4,6 kg / 10,1 lbs

Yttermått (bredd x höjd x djup) / vikt (Vridbar fot)

370,0 x 342,3 x 64,1 mm / 14,6 x 13,5 x 2,5 tum (Utan stativ)

370,0 x 404,0 x 200,0 mm / 14,6 x 15,9 x 7,9 tum (Med stativ) / 5,8 kg / 12,8 lbs

VESA-gränsyta för montering

100 mm x 100 mm, att användas tillsammans med specialstöd (monteringsarm).

Luftfuktighet: 10% ~ 80%, fri från kondensering

Förvaringstemperatur: -20°C ~ 45°C (-4°F ~ 113°F)

Luftfuktighet: 5% ~ 95%, fri från kondensering

Plug & Play-kompatibilitet

Monitorn kan installeras på alla Plug & Play-kompatibla system. Växelverkan mellan monitor- och datorsystemet erbjuder de bästa arbetsvillkoren och monitorinställningarna. I de flesta fall sker monitorinstallationen automatiskt, om inte användaren vill välja alternativa inställningar.

Punktacceptans

TFT-LCD-skärmen är tillverkad med avancerad halvledarteknologi med en precision på 1 ppm (en miljontedel). Men ibland kan pixlar av RÖD, GRÖN, BLÅ eller VIT färg verka alltför ljusstarka eller också kan några svarta pixlar ses. Detta beror inte på dålig kvalitet och du kan använda din produkt utan problem.

- Till exempel är antalet TFT LCD-subpixlar i denna produkt 3 932 160.

Obs! Design och tekniska detaljer kan komma att ändras utan förvarning.

Klass B-utrustning (Information/kommunikationsutrustning för hemanvändning)

Denna produkt följer anvisningarna för Electromagnetic Compatibility Directives för hemanvändning och kan användas i alla områden, inklusive allmänna bostadsområden.

(Klass B-utrustning avger mindre elektromagnetisk strålning än klass A-utrustning.)

Strömspar

Denna monitor har ett inbyggt strömhanteringssystem som kallas PowerSaver. Detta system sparar energi genom att koppla över monitorn i ett lågenergiläge när den inte använts under en viss tidsperiod. Monitorn återvänder automatiskt till normalt arbete när man flyttar på datormusen eller trycker ner någon tangent på tangentbordet. För att spara energi, stäng av monitorn när den inte behövs, eller när ni går ifrån den längre stunder. Strömspararsystemet fungerar med ett VESA DPMS-kompatibelt videokort som installeras i Er dator. Använd en mjukvarurutin som finns i Er dator för att installera detta.

Tillstånd

Normalt arbete

Strömsparartillstånd

Strömbrytare av (Strombrytare) EPA/ENERGY 2000

Strömbrytare av (Strömbrytare på/av) (Tillvalsmöjlighet)

Strömindikatorn: Grönt, Grönt blinkande, Av

Energikonsumtion Mindre ä 38 W

Mindre ä 1 W(Avstängt läge)

Mindre ä 1 W(120 Vac)

Mindre ä 0 W

Allmänna specifikationer

Strömspar

Förinställda bildskärmslägen

Förinställda bildskärmslägen

Om signalen som överförs från datorn är densamma som följande förinställningar, kommer skärmen att anpassas automatiskt. Men om signalen är annorlunda, kan skärmen bli tom medan lysdioden som visar eltillförseln fortfarande lyser. Läs i handboken till videokortet och justera bildskärmen enligt följande:

Tabell 1. Förinställningar på displayen

Display Mode	Horisontalfrekvens (kHz)			Vertikalfrekvens (Hz)	PixelClock (MHz)	polaritet (H/V)
IBM, 640 x 350	31,469	70,086	25,175	+/-
IBM, 640 x 480	31,469	59,940	25,175	-/-
IBM, 720 x 400	31,469	70,087	28,322	-/+
MAC, 640 x 480	35,000	66,667	30,240	-/-
MAC, 832 x 624	49,726	74,551	57,284	-/-
MAC, 1152 x 870	68,681	75,062	100,00	-/-
VESA, 640 x 480	37,500	75,000	31,500	-/-
VESA, 640 x 480	37,861	72,809	31,500	-/-
VESA, 800 x 600	35,156	56,250	36,000	+/+
VESA, 800 x 600	37,879	60,317	40,000	+/+
VESA, 800 x 600	46,875	75,000	49,500	+/+
VESA, 800 x 600	48,077	72,188	50,000	+/+
VESA, 1024 x 768	48,363	60,004	65,000	-/-
VESA, 1024 x 768	56,476	70,069	75,000	-/-
VESA, 1024 x 768	60,023	75,029	78,750	+/+
VESA, 1152 x 864	67,500	75,000	108,00	+/+
VESA, 1280 x 1024	63,981	60,020	108,00	+/+
VESA, 1280 x 1024	79,976	75,025	135,00	+/+

Horisontalfrekvens

Den tid det tar att avläsa en linje som binder ihop högerkanten med vänsterkanten på bildskärmen vägrätt kallas horisontalcykel och horisontalcykelns omvända tal kallas horisontal frekvens. Mättenhet: kHz.

Vertikalfrekvens

I likhet med ett lysrör måste bildskärmen repetera samma bild många gånger i sekunden för att visa en bild för användaren. Frekvensen hos denna upprepning kallas vertikalfrekvens eller svepfrekvens (refresh rate). Mättenhet: Hz.

Kontakta Samsung

Ordlista

För bättre bild

Företagsuppgifter och copyright

utan bildkvarhållning

Riktig avyttring

Kontakta Samsung

Om du har några frågor eller synpunkter om Samsungs produkter, är du välkommen att kontakta Samsung Support.

Nordamerika

USA 1-800-SAMSUNG (7267864) http://www.samsung.com

KANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca

MEXIKO 01-800-SAMSUNG (7267864) http://www.samsung.com/mx

Latinamerika

ARGENTINA 0800-333-3733 http://www.samsung.com/ar

BRASILIEN 4004-0000 http://www.samsung.com/br

CHILE 800-726-7864 (SAMSUNG) http://www.samsung.com/cl

COLOMBIA 01-8000112112 http://www.samsung.com.co

COSTA RICA 0-800-507-7267

http://www.samsung.com/latin

Företagsuppgifter och copyright

Riktig avyttring

Ordlista

Dot Pitch

Bilden på en monitor är sammansatt av röda, gröna och blå punkter (dots). Ju tätare dessa är, desto högre är upplösningen. Avståndet mellan två punkter av samma färg kallas 'dot pitch' och mäts i mm.

Vertikalfrekvens

Skärmen måste ritas om flera gånger i sekunden för att skapa och visa en bild för användaren. Frekvensen per sekund av denna repetition kallas vertikalfrekvens eller 'refresh rate'. Måttenhet: Hz

Exempel: Om samma ljussignal upprepas 60 gånger per sekund står det för 60 Hz.

Horisontalfrekvens

Den tid det tar att avläsa en rad som binder ihop bildskärmens höger- och vänsterkant vägrätt kallas horisontalcykel. Dess omvända tal kallas horisontalfrekvens. Måttenhet: kHz.

Interlace (radsprång) och non-interlace (radavläsning)

Att visa de vägräta linjerna på skärmen uppifrån och ned i tur och ordning kallas radavläsning (eng. non-interlace), medan metoden att visa först udda och sedan jämna linjer i tur och ordning kallas radsprång (eng. interlace). Non-interlacemetoden används i de flesta monitorer för att säkerställa en klar och tydlig bild. Interlace är samma metod som används i TV-apparater.

Plug & Play

Detta är en funktion som ger den högsta kvalitén på bildrutan för användaren, genom att den tillåter datorn och monitorn att utbyta information automatiskt. Denna monitor följer den internationella standarden VESA DDC för Plug & Play-funktionen.

Upplösning

Antalet vågräta och lodräta punkter som används för att sätta samman bilden på skärmen kallas "upplösning". Detta antal visar hur exakt bilden återges. En hög upplösning är bra för att utföra många uppgifter på samma gång, eftersom mera bildinformation kan visas på skärmen.

Exempel: Om upplösningen är 1280 x 1024, betyder det att skärmen består av 1280 vågräta punkter (horisontell upplösning) och 1024 lodräta linjer (vertikal upplösning).

Kontakta Samsung

Ordlista

För bättre bild

Företagsuppgifter och copyright

utan bildkvarhållning

Riktig avyttring

För bättre bild

1. Justera upplösning och bildfrekvens i Kontrollpanelen enligt beskrivningen nedan för att få den bästa bildkvaliteten. Ni kan få ojämn kvalitet på bilden på skärmen om inte den bästa bilden ställts in i TFT-LCD.

○ Upplösning: 1280 x 1024 - Vertikal frekvens: 60 Hz

1. TFT-LCD skärmen är tillverkad med avancerad halvledarteknologi med en precision på 1 ppm (en miljontedel). Men ibland kan pixlar av RÖD, GRÖN, BLÅ eller VIT färg verka alltför ljusstarka eller också kan några svarta pixlar ses. Detta beror inte på dålig kvalitet och du kan använda din produkt utan problem.

- Till exempel är antalet TFT LCD-subpixlar i denna produkt 3.932.160.

1. När du rengör monitorns yta, använd en mjuk, torr trasa som innehåller en liten dos rengöringsmedel. Tryck inte med trasan mot LCD-ytan (själva bildområdet) utan torka mjukt och försiktigt. Om du trycker hårt kan du repa skärmen.
2. Om du inte är nöjd med bildkvaliteten, kan du förbättra den genom att utföra funktionen "autojustering" i den skärmbild som visas när du trycker på knappen "Window termination". Om det fortfarande finns störningar i bilden efter den automatiska justeringen, använd justeringsfunktionen "Fin/Grov" (FINE/COARSE).
3. Om du tittar på samma skärmbild en längre stund, kan en kvardröjande bild eller suddighet förekomma. Ändra läget till strömspar eller ställ in en skärmsläckare som rör skärmbilden när du lämnar bildskärmen en längre stund.

Kontakta Samsung

Ordlista

För bättre bild

Företagsuppgifter och copyright

utan bildkvarhållning

Riktig avyttring

Företagsuppgifter och copyright

Upplysningar i detta dokument kan komma att ändras utan förvarning. © 2007 Samsung Electronics Co., Ltd. Alla rättigheter förbehålles.

Återgivning i alla former utan skriftligt tillstånd från Samsung Electronics Co., Ltd. är strängeligen förbjuden.

Samsung Electronics Co., Ltd. skall ej vara ersättningsansvariga för fel i denna text eller för skador i samband med eller till följd av att detta material görs tillgängligt, hur det fungerar eller hur det används.

Samsung är det registrerade varumärket för Samsung Electronics Co., Ltd.; Microsoft, Windows och Windows NT är registrerade varumärken som tillhör Microsoft Corporation; VESA, DPMS och DDC är registrerade varumärken tillhöriga Video Electronics Standard Association; Namnet och logotypen ENERGY STAR® är registrerade varumärken som tillhör USA:s miljöskyddsbyrå, Environmental Protection Agency (EPA). Såsom en partner i ENERGY STAR®, har Samsung Electronics Co., Ltd. beslutat att denna produkt håller sig till ENERGY STAR®:s riktlinjer för energiutbyte. Alla övriga produktnamn som nämnts i denna text kan vara varumärken eller registrerade varumärken tillhöriga sina respektive ägare.

MÉXICO

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

LCD-skärmar och TV-apparater kan drabbas av bildkvarhållning när man växlar från en bild till en annan, särskilt om en och samma bild visats en längre stund. Denna guide är till för att demonstrera rätt användning av LCD-produkter i syfte att skydda dem från bildkvarhållning.

Garanti

Garantin täcker inte skador orsakade av kvarliggande bildfragment. Bildskärmsbränning täcks inte av garantin.

Vad är bildkvarhållning?

Vid normal användning av en LCD-panel, förekommer inte pixelbildkvarhållning. Men om samma bild visas en lång tid, uppstår en smärre skillnad i elektrisk laddning mellan de båda elektroder som omger den flytande kristallen. Detta kan leda till att den flytande kristallen samlas i vissa skärmpartier. Därför stannar den förra bilden kvar trots byte till ny videobild. Alla skärmprodukter, inklusive LCD, kan drabbas av bildkvarhållning. Detta är ingen produktdefekt.

Följ förslagen nedan för att skydda din LCD från bildkvarhållning.

Ström av, skärmsläckare eller strömsparläge

Exempel)

• Stäng av strömmen när du använder ett stationärt mönster.
• Stäng av strömmen i 4 timmar efter 20 timmars användning
• Stäng av strömmen i 2 timmar efter 12 timmars användning
• Använd om möjligt skärmsläckare
• Enfärgad skärmsläckare eller rörlig bild rekommenderas.
• Ställ in bildskärmen så att den stängs av med PC:ns strömsparschema under bildskärmsegenskaper.

Förslag för specifika tillämpningar

Exempel) Flygplatser, transitstationer, börsmarknader, banker och kontrollsystem Vi rekommenderar att du installerar ditt skärmsystem enligt nedan:

Visa information tillsammans med logotyp eller rörlig bildcykel.

Exempel: Cykel - Visa information i 1 timme följt av en Visa logotyp eller rörlig bild i 1 minut.

- Ändra färginformation periodiskt (använd 2 olika färger).

Exempel: Rotera färginformation med 2 färger var 30:e minut.

Undvik att använda en kombination av tecken och bakgrundsfärg med stor skillnad i luminans.

Undvik att använda gråskala, som ofta orsakar bildkvarhållning.

- Undvik: Färger med stor skillnad i luminans (svart & vitt, grått) Exempel:

- Rekommenderade inställningar: Klara färger med liten skillnad i luminans - Ändra teckenfärg och bakgrundsfärg var 30:e minut Exempel:

- Var 30:e minut, ändra tecken med rörelse. Exempel:

Det bästa sättet att skydda din bildskärm mot bildkvarhållning är att ställa in din PC eller system så att ett skärmsläckarprogram körs när du inte använder systemet.

Bildkvarhållning behöver inte förekomma när en LCD-panel används i normal drift. Med normal drift menas videomönster som förändras fortlöpande. När LCD-panelen används under lång tid med ett fast mönster (över 12 timmar), kan det uppstå en smärre spänningsskillnad mellan elektroderna som använder sig av den flytande kristallen (LC) i en pixel. Spänningsskillnaden mellan elektroder ökar med tiden, vilket tvingar den flytande kristallen att ge efter. När detta inträffar kan den föregående bilden ses trots att mönstret har ändrats.

För att undvika detta måste den ansamlade spänningsskillnaden minskas.

Vår LCD-bildskärm uppfyller ISO13406-2 Pixelfel klass II.

Denna markering på produkten och i manualen anger att den inte bör sorteras tillsammans med annat hushållsavfall när dess livstid är över. Till förebyggande av skada på miljö och hälsa bör produkten hanteras separat för ändamålsenlig återvinning av dess beståndsdelar.

Hushållsanvändare bör kontakta den återförsäljare som sålt produkten eller sin kommun för vidare information om var och hur produkten kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten bör inte hanteras tillsammans med annat kommersiellt avfall.
