BRUKSANVISNING KSS70001X ELECTROLUX

Dette kan skade produktet.

Etterpå lukkes døren i minst 3 minutter til, og programmet slutter.

FORSIKTIG!

1. Trykk på för å endre innstillingen.

8. F∅R F∅RSTEGANGS BRUK

Åpning av døren när apparatet er i bruk

Välkommen till Electrolux! Tack för att du har valt en av våra produkter.

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 23
2. SÄKERHETSINSTRUKTIONER.... 25
3. PRODUKTBESKRIVNING....26
4. KONTROLLPANEL....27
5. PROGRAM....28
6. TILLVAL....30
7. INSTÄLLNINGAR....30
8. FÖRE FÖRSTA ANVÄNDNING....33
9. DAGLIG ANVÄNDNING....34
10. RÅD OCH TIPS....36
11. UNDERHÅLL OCH RENGÖRING.... 37
12. FELSÖKNING....39
13. TEKNISKA DATA 43
14. MILJÖSKYDD.... 43

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning.

Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker

som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska övervakas så att de inte leker med maskinen.
• Förvara rengöringsmedel utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när luckan är öppen.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna maskin är endast avsedd för rengöring av hushållsartiklar och porslin.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.
• Ändra inte produktens specifikationer
• Vattentrycket (minimum och maximum) måste vara mellan 0.05 (0.5) / 1 (10) bar (MPa).
  • Följ maximalt antal 13 kuvert.
• Produktens lucka får inte lämnas i öppet läge för att undvika snubbelrisk.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.
• WARNING! Knivar och andra vassa eller spetsiga redskap måste placeras i korgen med spetsarna vända nedåt eller läggas horisontellt.
• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Använd inte högtrycksvattenspray och/eller ånga för att rengöra produkten.
• Om produkten har ventilationsöppningar nedtill får dessa inte täppas igen med t.ex. en matta.

- Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slanguppsättningar får inte återanvändas.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Installera och använd inte produkten på en plats där temperaturen understiger 0 °C.
• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.
• Av säkerhetsskäl, använd inte produkten innan den installeras i den inbyggda strukturen.

2.2 Elanslutning

WARNING!

Risk för brand och elektriska stötar.

• Varning! Denna produkt är avsedd för att installeras/anslutas till en jordad anslutning i byggnaden.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att

stickkontakten är åtkomlig efter installationen.

- Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

2.3 Vattenanslutning

WARNING!

Risk för elektrisk stöt!

• Orsaka inga skador på vattenslangarna.
• Före anslutning till nya slangar, slangar som inte använts under en längre tid, där reparationsarbete har utförts eller om nya enheter har monterats (vattenmätare, etc.), ska vattnet rinna en stund tills det är rent och klart.
• Kontrollera att det inte finns några synliga vattenläckor under och efter första användningen av maskinen.
• Om inloppsslangen är skadad, stäng omedelbart vattenkranen och dra ut stickkontakten ur vägguttaget. Kontakta det auktoriserade servicecentret för byte av inloppsslang.
• Utan elektricitet är vattenskyddssystemet inte aktivt. Då finns det risk för översvämning.
• Inloppsslangen har en säkerhetsventil och en hylsa med en inre nätkabel.

2.4 Användning

• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.
• Diskmedel är farligt. Följ säkerhetsanvisningarna på diskmedelsförpackningen.
• Drick och lek inte med vattnet i produkten.

• Ta inte ur disken ur produkten förrän diskprogrammet är klart. Visst diskmedel kan stanna kvar på disken.

• Lägg inte föremål på eller låt maskinens lucka utsättas för tryck när den är öppen.

• Produkten kan avge het ånga om du öppnar luckan medan ett program pågår.

2.5 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar.
• Observera att reparationer som utförs själv eller på ett icke fackmannamässigt sätt kan få säkerhetsmässiga konsekvenser och kan upphäva garantin.
• Följande reservdelar är tillgängliga i minst 7 år efter att modellen har utgått: motor, cirkulations- och tömningspump, värmare och värmeelement, inklusive värmepumpar, rör och relaterad utrustning, inklusive slangar, ventiler, filter och aquastop, konstruktions- och inredningsdetaljer relaterade till luckmontage, tryckta kretskort, elektroniska displayer, tryckbrytare, termostater och givare, programvara och firmware inklusive återställningsprogramvara. Följande reservdelar är tillgängliga i minst 10 år efter att modellen har utgått: luckgångjärn och tätningar, andra tätningar, spolarmar,

tömningsfilter, inre ställ och plastkomponenter som korgar och lock. Det kan hända att de finns tillgängliga under längre tid i ditt land. För ytterligare information, besök vår webbplats.

• Observera att vissa av dessa reservdelar endast är tillgängliga för professionella reparatörer och att inte alla reservdelar är relevanta för alla modeller.
• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.6 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

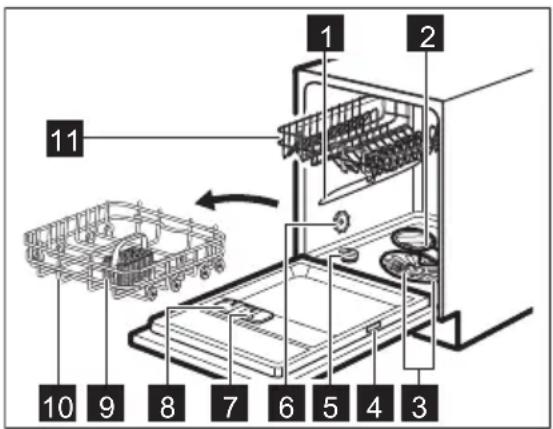

3. PRODUKTBESKRIVNING

1 2 11 10 9 8 7 6 5 4 3

1 Övre spolarm

2 Nedre spolarm
3 Filter
4 Produktdekal
5 Saltbehållare
6 Luftventil
7 Spolglansbehållare
8 Diskmedelsfack
9 Bestickkorg
10 Nedre korg
11 Övre korg

4. KONTROLLPANEL

1 ① Auto Off 2 3 P ECO 160mm 90mm 60mm 30mm AUTO 8 7 6

1 Strömbrytare
2 Program-knapp
3 Programindikatorer
4 Display
5 Fördröjning-knapp

6 Funktion-knapp
7 Indikatorlampor
8 Start-knapp

4.1 Indikatorer

Indikator Beskrivning
	Saltindikator. Den lyser när saltbehållaren behöver fyllas på. Den är alltid avstängd när programmet är igång.
	Indikator för spolglans. Den lyser när spolglansen behöver fyllas på. Den är alltid avstängd när programmet är igång.
	Indikator för diskfas. Den lyser när diskfasen pågår.
	Indikatorlampa för sköljningsfas. Den lyser när sköljfasen pågår.
	Indikator för torkfas. Den lyser när ett program med en torkfas har valts. Den blinkar när torkfasen pågår.
	Fördröjningsindikator. Den lyser när du ställer in fördröjd start.
	GlassCare indikator
	ExtraPower indikator
	ExtraHygiene indikator

5. PROGRAM

Programmens ordningsföljd i tabellen motsvarar inte alltid ordningsföljden på kontrollpanelen.

Program Diskmaskins-laddning		Smutsgrad Programfaser funktioner
ECO 1)	Porslin, bestick, kastruller, pannor	Normalt lätt in-torkad smuts	FördiskDiskning 50°CMellanliggande sköljningSista sköljning 50°CTorkningAirDry 2)	ExtraPowerGlassCareExtraHygiene
160min	Porslin, bestick, kastruller, pannor	Normalt till hårt intorkad smuts	FördiskDiskning 60°CMellanliggande sköljningSista sköljning 60°CTorkningAirDry 2)	ExtraPowerGlassCareExtraHygiene
90min	Porslin, bestick, kastruller, pannor	Normalt lätt in-torkad smuts	Diskning 60°CMellanliggande sköljningSista sköljning 55°CTorkningAirDry 2)	ExtraPowerGlassCareExtraHygiene
60min	Porslin, bestick Nyligen lätt in-torkad smuts		Diskning 60°CMellanliggande sköljningSista sköljning 55°CAirDry 2)	ExtraPowerGlassCareExtraHygiene
30min	Porslin, bestick Färsk		Diskning 50°CMellanliggande sköljningSista sköljning 50°CAirDry 2)	ExtraPowerGlassCareExtraHygiene
AUTO 3)	Porslin, bestick, kastruller, pannor	Alla	FördiskDiskning 50 - 60°CMellanliggande sköljningSista sköljning 60°CTorkningAirDry 2)
4)	Ingen Rengöring av apparatens in-sida		Rengöring 70°CMellanliggande sköljningSista sköljningAirDry 2)

Program Diskmaskins-laddning		Smutsgrad Programfaser funktioner
5)	Alla Alla	• Fördisk

1) Med det här programmet får du den mest effektiva vattenanvändningen och energiförbrukningen för normalt nedsmutsat porslin och bestick. Detta är standardprogrammet för testinstitut. Det här programmet används för att bedöma överensstämmelse med förordningen om ekodesign (EU) 2019/2022.
2) Automatisk lucköppning under torkfasen. Se Inställningar
3) Produkten känner av smutsgraden och mängden föremål i korgarna. Den anpassar automatiskt temperaturen, vattenmängden, energiförbrukningen och programtiden.
4) Programmet är utformat för att rengöra produktens insida effektivt. Det tar bort kalk och fett. Programmet ska köras minst en gång varannan månad med en avkalkning eller ett rengöringsmedel avsett för diskmaskiner och utan disk i maskinen.
5) Med detta program kan du snabbt skölja bort matrester från rätter och förhindra att lukt bildas i produkten. Använd inte diskmedel med det här programmet.

5.1 Förbrukningsvärden

Program 1)2)	Vatten (l) Energi (kWh) Varaktighet (min)
ECO	9.9 0.735 240
160min	9.1 1.090 160
90min	9.0 0.880 90
60min	10.0 0.900 60
30min	7.2 0.540 30
AUTO	8.8 1.100 170
	8.1 0.540 60
	3.8 0.010 15

1) Vattnets tryck och temperatur, spänningsvariationer i nätanslutningen, funktioner och mängden disk kan påverka värdena.
2) Värden för andra program än ECO är endast indikativa.

5.2 Information för testinstitut

För att få den information som krävs för test av prestanda (t.ex. enligt: EN60436 ), skicka ett e-postmeddelande till:

[e-mail]

Uppge produktnumret (PNC) från typskylten i er begäran.

För övriga frågor angående diskmaskinen, se serviceboken som medföljer produkten.

6. TILLVAL

• Önskade tillval måste aktiveras varje gång innan du startar ett program. Det går inte att aktivera eller inaktivera tillval medan ett program körs.
• Funktionsknappen växlar mellan tillgängliga tillval och deras möjliga kombinationer.
• Alla tillval kan inte väljas samtidigt. Om du väljer icke-kompatibla tillval stänger produkten automatiskt av en eller flera av dem. Endast indikatorerna för de tillval som fortfarande är aktiva förblir tända.
• Om ett tillval inte kan användas till ett program, tänds inte tillhörande indikator eller så blinkar den snabbt i några sekunder och släcks sedan.
• Aktivering av tillval kan påverka vatten- och energiförbrukningen samt programtiden.

6.1 GlassCare

Den här funktionen skyddar ömtålig disk, särskilt glas, från att skadas. Den har inga snabba temperaturändringar i valt program och minskar temperaturen till 45 °C.

Aktivering GlassCare

Tryck på 📋 tills indikatorn är på.

7. INSTÄLLNINGAR

7.1 Programvalsläge och användarläge

När produkten är i programvalsläge kan du ställa in ett program och gå in i användarläge.

Tillgängliga inställningar i användarläge:

• Vattenavhärdarens nivå enligt vattenhärdheten.
• Aktiverar eller avaktiverar indikatorn för spolglansfacket tomt.
• Aktivering eller inaktivering av AirDry.

De sparade inställningarna gäller tills du ändrar dem igen.

Displayen visar programmets uppdaterade längd.

6.2 ExtraPower

Det här alternativet förbättrar diskresultatet för valt program. Det ökar disktemperaturen och förlänger programtiden.

Aktivering ExtraPower

Tryck på 📊️ tills indikatorn är på.

Displayen visar programmets uppdaterade längd.

6.3 ExtraHygiene

Detta alternativ ger bättre rengöringsresultat med en temperatur mellan vid 65 och 70 °C i minst 10 minuter under den sista sköljfasen.

Aktivering ExtraHygiene

Tryck på fills indikatorn är på.

Displayen visar programmets uppdaterade längd.

Hur man ställer in programvalsläge

Maskinen är i programvalsläge när programindikatorn ECO lyser och displayen visar programlängden.

Efter aktivering är maskinen i programvalsläge som standard. Om inte, ställ in programvalsläge på följande sätt:

Tryck och håll in samtidigt och fills maskinen är i programvalsläge.

Öppna användarläget

Kontrollera att maskinen är i programvalsläge.

Tryck och håll in samtidigt för att gå in i användarläget och tills indikatorerna ECO, och blinkar och min displayen är tom.

7.2 Vattenavhärdare

Vattenavhärdaren avlägsnar mineraler från vattnet, som normalt skulle ha skadlig inverkan på diskresultatet och på maskinen.

Ju mer mineraler vattnet innehåller, desto hårdare är vattnet. Vattenhårdhet mäts i skalor.

Vattenavhärdaren ska ställas in efter hur hårt vattnet är i området där du bor. Din lokala myndighet kan ge dig råd om vattnets hårdhet där du bor.

Oavsett vilken typ av diskmedel som används, välj rätt vattenhärdhetsnivå för att säkerställa ett bra resultat och hålla saltpåfyllningsindikatorn aktiv.

Multitabletter med salt är inte tillräckligt effektiva för att mjuka upp hårt vatten.

Vattenhårdhet

Tyska värden (°dH)	Franska värden (°fH)	mmol/l mg/l (ppm) Clarke-	värden	Vattenavhärdarens nivå
47 - 50 84 - 90 8.4 - 9.0 835 - 904 58 - 63 10
43 - 46 76 - 83 7.6 - 8.3 755 - 834 53 - 57 9
37 - 42 65 - 75 6.5 - 7.5 645 - 754 46 - 52 8
29 - 36 51 - 64 5.1 - 6.4 505 - 644 36 - 45 7
23 - 28 40 - 50 4.0 - 5.0 395 - 504 28 - 35 6
19 - 22 33 - 39 3.3 - 3.9 325 - 394 23 - 27				5 1)
15 - 18 26 - 32 2.6 - 3.2 255 - 324 18 - 22 4
11 - 14 19 - 25 1.9 - 2.5 185 - 254 13 - 17 3
4 - 10 7 - 18 0.7 - 1.8 70 - 184 5 - 12 2
<4 <7	<0.7	<70	<5	1 2)

1) Fabriksinställning.
2) Använd inte salt på denna nivå.

Vattenavhärdaren genomgår en automatisk regenereringsprocess. 1)

Ställa in vattenavhärdarens nivå Kontrollera att produkten är i användarläget.

1. Tryck på P.

2. Indikatorn ECO blinkar fortfarande.

3. De återstående indikatorerna är släckta.

4. Displayen visar aktuell inställning, t.ex. S L = nivå 5.

5. Tryck på P flera gånger för att ändra inställningen.

6. Tryck på På/Av-knappen för att bekräfta inställningen.

Genom att använda spolglans kan disken torkas utan att det blir ränder eller fläckar. Den släpps automatiskt under den sista sköljningen.

När spolglansfacket är tomt tänds indikatorn för spolglans. Om torkningsresultatet är tillfredsställande endast med multitabletter, kan du inaktivera indikatorn för påfyllning av spolglans. Använd alltid spolglans för bästa torkresultat.

Om du använder standarddiskmedel eller multitabletter utan spolglans, aktivera indikatorn för att hålla påfyllningsindikatorn för spolglans aktiv.

Avaktivera indikatorn för spolglansfacket tomt

Kontrollera att produkten är i användarläget.

1. Tryck på .

• Indikatorn blamin fortfarande.
• De återstående indikatorerna är släckta.
• Displayen visar den aktuella inställningen.

- 0d = indikatorn för spolglansfacket tomt är avaktiverad.

- ≠ indikatorn för spolglansfacket tomt är aktiverad.

1. Tryck på för att ändra inställningen.
2. Tryck på På/Av-knappen för att bekräfta inställningen.

7.4 AirDry

AirDry förbättrar torkningsresultatet med lägre energiförbrukning. Under torkningsfasen öppnas luckan automatiskt och lämnas på glänt.

AirDry aktiveras automatiskt med alla program förutom (förekommande fall).

Hur länge torkningen pågår och luckan är öppen varierar beroende på det valda programmet och tillvalen.

När AirDry öppnar luckan visar displayen återstående tid av programmet.

FÖRSIKTIGHETSÅTGÄRDER!

Försök att inte stänga luckan inom 2 minuter efter att den har öppnats automatiskt. Det kan skada maskinen. Om luckan, efteråt, stängs i minst 3 minuter slutar det pågående programmet.

FÖRSIKTIGHETSÄTGÄRDER!

Om barn kan komma åt produkten är det lämpligt att avaktivera AirDry. Den automatiska öppningen av luckan kan utgöra en skaderisk.

Hur man avaktiverar AirDry

Kontrollera att produkten är i användarläget.

1. Tryck på

• Indikatorn blinkarifortfarande.
• De återstående indikatorerna är släckta.

• Displayen visar den aktuella inställningen:

• = AirDry är avaktiverad.

• 10 = AirDry är aktiverad.

• Tryck på för att ändra inställningen.

• Tryck på På/Av-knappen för att bekräfta inställningen.

8. FÖRE FÖRSTA ANVÄNDNING

1. Kontrollera att den inställda nivån på vattenavhärdare överensstämmer med den hårdhet vattnet har där du bor. Om inte, kan du justera vattenavhärdarens nivå.

2. Fyll saltbehållaren.

3. Fyll spolglansfacket.
4. Öppna vattenkranen.
5. Starta ett program för att avlägsna eller bearbeta rester som kan finnas kvar i produkten. Använd inte diskmedel och ladda inte korgarna med disk.

Efter att programmet har startat laddar maskinen hartset i vattenavhärdaren i upp till 5 minuter. Diskfasen startar bara när den här proceduren är klar. Proceduren upprepas periodvis.

8.1 Saltbehållaren

FÖRSIKTIGHETSÅTGÄRDER!

Använd endast regenereringssalt till diskmaskiner. Använd inte kökssalt.

Saltet används för att ladda hartset i vattenavhärdare och ge goda diskresultat vid daglig användning.

FÖRSTA ANVÄNDNING Fylla på saltbehållaren

1. Vrid saltbehållarens lock moturs och ta bort det.
2. Häll 1 liter vatten i saltbehållaren (endast första gången).

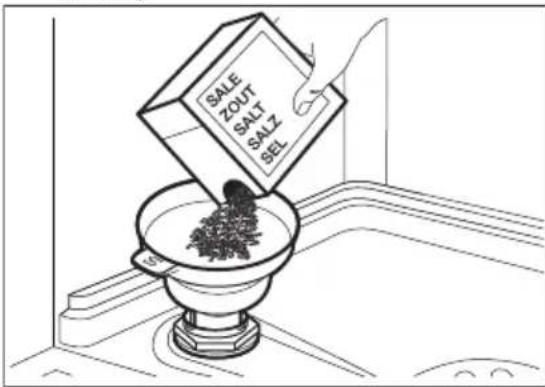

3. Fyll saltbehållaren med 1 kg salt (tills den är full).

SALE ZOUT SALT SALZ SEL

1. Skaka försiktigt på tratten i handtaget för att få ut de sista kornen.

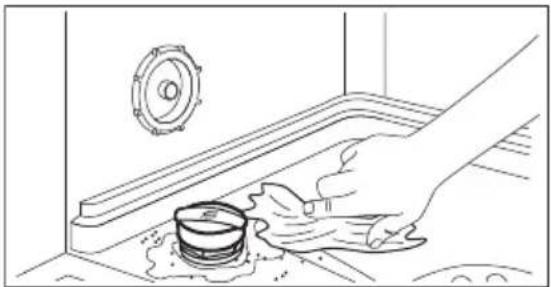

2. Ta bort saltet runt saltbehållarens öppning.

1. Vrid locket medurs för att stänga saltbehållaren.

⚠ FÖRSIKTIGHETSÅTGÄRDER!

Vatten och avhärdningssalt kan rinna ut från saltbehållaren när du fyller på den. För att förhindra korrosion, fyll på saltbehållaren och starta sedan omedelbart en fullständig diskcykel med maskindiskmedel.

8.2 Fylla på spolglansdoseringen

A B MAX 3° 2.1 C D

⚠ FÖRSIKTIGHETSÄTGÄRDER!

Facket (A) är endast avsett för spolglans. Fyll inte på med diskmedel.

⚠ FÖRSIKTIGHETSÄTGÄRDER!

Använd endast spolglans som är särskilt avsett för diskmaskiner.

1. Tryck in spärrknappen (D) för att öppna locket (C).
2. Fyll på spolglansfacket (A) tills vätskan när markeringen "MAX".
3. Torka upp eventuellt utspilld spolglans med en absorberande trasa för att förhindra överdriven skumbildning.
4. Stäng locket. Kontrollera att spärrknappen låses i rätt position.

i

Du kan vrida väljaren för den utsläppta mängden (B) mellan läge 1 (minsta mängd) och läge 4 eller 6 (största mängd).

9. DAGLIG ANVÄNDNING

1. Öppna vattenkranen.
2. Tryck på På/Av-knappen för att sätta på maskinen.
   Kontrollera att maskinen är i programvalsläge.
3. Om saltindikatorn lyser, fyll på saltbehållaren.

4. Om spolglansindikatorn lyser, fyll på spolglansfacket.

5. Fyll korgarna med disk.

6. Tillsätt diskmedel.

7. Ställ in och starta ett program som är lämpligt för typen av disk och smutsgrad.

9.1 Använda diskmedel

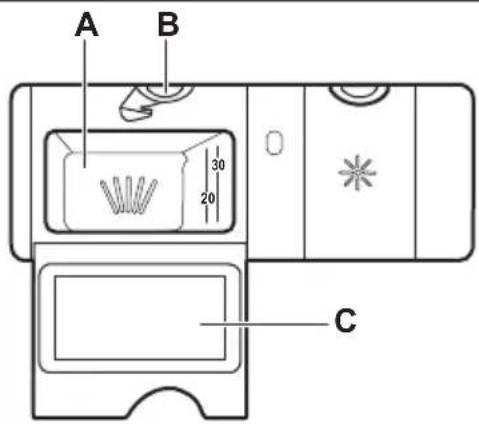

A B 30 20 C

FÖRSIKTIGHETSÅTGÄRDER!

Använd bara diskmedel som är särskilt avsett för diskmaskiner.

1. Tryck in spärrknappen (B) för att öppna locket (C).
2. Häll diskmedel, pulver eller tabletter, i facket (A).
3. Om diskprogrammet har en fördiskfas, lägg en liten mängd diskmedel på insidan av diskmaskinens dörr.
4. Stäng locket. Kontrollera att spärrknappen låses i rätt position.

För information om diskmedelsdosering, se tillverkarens anvisningar på produktens förpackning. Vanligtvis räcker 20–25 ml flytande diskmedel för att diska normalt smutsad disk.

Fyll inte facket (A) med mer än 30 ml flytande diskmedel.

9.2 Ställa in och starta ett program

Auto Off-funktionen

Denna funktion sparar energi genom att stänga av produkten när den inte används.

Funktionen tas i drift:

• När programmet är klart.
• Efter 5 minuter om programmet inte har startat.

Starta ett program

1. Tryck på På/Av-knappen för att sätta på maskinen. Kontrollera att maskinen är i programvalsläge.
2. Stäng luckan.
3. Tryck på litera gånger tills indikatorn för önskat program tänds.
   Displayen visar programmets längd.
4. Ställ vid behov in lämpliga funktioner.
5. Tryck på för att starta programmet.
6. Indikatorn för aktuell fas tänds.
7. Programlängden räknar ner i minuter.

Starta ett program med fördröjd start

1. Ställa in ett program.
2. Tryck på upprepade gånger tills displayen visar önskad tidsfördröjning (från 1 till 24 timmar).
3. Tryck på för att starta nedräkningen.
4. Indikatorn är på.
5. Kvarvarande tid räknas ner i timmar.
   Den sista timmen visas i minuter. När nedräkningen är klar startar programmet och indikatorn för pågående fas tänds.
   Indikatorn är av.

Öppna luckan medan maskinen är igång

Om luckan öppnas medan ett program pågår, stannar maskinen. Det kan påverka energiförbrukningen och programmets varaktighet. När luckan stängs, fortsätter maskinen från den punkt där den avbröts.

Om luckan är öppen längre än 30 sekunder under torkfasen avslutas det pågående programmet. Detta händer inte om luckan öppnas av AirDry-funktionen.

i

Försök att inte stänga luckan inom 2 minuter efter att AirDry automatiskt har öppnat den, eftersom det kan skada maskinen.

Om luckan, efteråt, stängs i minst 3 minuter slutar det pågående programmet.

Avbryta den fördröjda starten medan nedräkningen pågår

När du avbryter en fördröjd start måste du ställa in ett program och funktionerna igen.

Tryck och håll in samtidigt och maskinen är i programvalsläge.

Avbryta programmet

Tryck och håll in samtidigt och tiks maskinen är i programvalsläge. Kontrollera att det finns diskmedel i diskmedelsfacket innan du startar ett nytt program.

När programmet är klart

När programmet är klart Auto Off stänger funktionen av apparaten automatiskt.

Alla knappar är inaktiva utom knappen på/av.

Stäng vattenkranen.

10. RÅD OCH TIPS

10.1 Allmänt

Följ tipsen nedan för optimal rengöring och torkning vid daglig användning och även för att skydda miljön.

• Diska i diskmaskinen enligt instruktionerna i användarmanualen förbrukar vanligtvis mindre vatten och energi än att diska för hand.
• Se till att diskmaskinen körs full för att spara vatten och energi. För bästa rengöringsresultat ska disken placeras i korgarna enligt instruktioner i användarmanualen utan att korgarna överbelastas.
• Skölj inte tallrikarna för hand i förväg. Det ökar vatten- och energiförbrukningen. Välj ett program med fördisk om så behövs.
• Ta bort större rester av mat från disken och töm koppar och glas innan du stoppar in dem i maskinen.
• Blötlägg eller skölj kokkärl där maten har fastnat eller bränt vid innan du stoppar in dem i maskinen.
• Se till att föremålen i korgarna inte vidrör eller står på varandra. Bara då kan vattnet helt komma åt och diska all disk.

• Du kan använda maskindiskmedel, spolglans och salt separat eller så kan du använda multitabletter (t.ex. "Allt i 1"). Följ instruktionerna på förpackningen.

• Välj ett program enligt typen av disk och hur smutsig den är. ECG erbjuder den mest effektiva användningen av vatten och energiförbrukning.

• För att förhindra uppbyggnaden av kalk inuti maskinen:
  – Fyll på saltbehållaren vid behov.
• Använd rekommenderad dos vad gäller diskmedel och spolglans.
  – Kontrollera att den aktuella nivån på vattenavhärdare överensstämmer med vattnets hårdhet.
• Följ instruktionerna i kapitlet "Skötsel och rengöring".

10.2 Använda salt, spolglans och diskmedel

• Använd endast salt, spolglans och diskmedel avsett för diskmaskin. Andra sorters produkter kan skada maskinen.
• I områden med hårt vatten och mycket hårt vatten rekommenderar vi att man använder vanligt diskmedel (pulver, gel, tabletter utan ytterligare funktioner), spolglans och salt separat för optimal diskning och torkning.

• Diskmedelstabletter löses inte upp helt vid korta program. För att undvika diskmedelsrester på porslinet rekommenderar vi att du använder tabletter för långa program.

• Använd alltid rätt mängd diskmedel. Otilräcklig dosering av diskmedel kan leda till dåligt resultat och fläckar från hårt vatten på disken. Användning av för mycket diskmedel med mjukt eller avhärdat vatten resulterar i diskmedelrester på disken. Justera mängden diskmedel baserat på vattnets hårdhet. Se tillverkarens anvisningar på diskmedelsförpackningen.

• Använd alltid rätt mängd diskmedel. Otilräcklig dosering av spolglans gör att torkresultatet blir mindre bra. Användning av för mycket spolglans ger blåaktiga ränder på disken.
• Se till att nivån på vattenavhärningen är korrekt. Om nivån är för hög kan den ökade mängden salt i vattnet resultera i rost på besticken.

10.3 Vad du ska göra om du vill sluta använda multitabletter

Innan du börjar använda separat diskmedel, salt och spolglans ska du göra följande.

1. Ställ in vattenavhärdarens högsta nivå.
2. Kontrollera att saltbehållaren och spolglansbehållaren är fulla.
3. Starta det kortaste programmet med en sköljfas. Använd inte diskmedel och ladda inte korgarna med disk.
4. När programmet är klart, ställ in avhärdaren efter vattenhärdheten där du bor.
5. Justera den utsläppta mängden spolglans.
6. Aktivering av indikatorn för spolglansfacket tomt.

10.4 Ladda korgarna

• Använd alltid hela utrymmet i korgarna.
• Diska endast föremål som tål maskindisk.
• Föremål gjorda av trä, horn, aluminium, tenn och koppar ska inte diskas i

maskinen eftersom de kan spricka, vridas, bli missfärgade eller nötas.

• Placera inte föremål i maskinen som kan absorbera vatten (svampar, disktrasor).
• Placera ihåliga föremål (till exempel koppar, glas och kokkärl) med öppningen nedåt.
• Se till att glas inte vidrör andra glas.
• Lägg lätta föremål i den övre korgen. Se till att föremålen inte kan flytta på sig.
• Lägg bestick och små föremål i bestickkorgen.
• Flytta den övre korgen uppåt för att större föremål ska få plats i den nedre korgen.
• Se till att spolarmarna kan röra sig fritt innan du startar ett program.

10.5 Innan ett program startas

Innan du startar ett valt program måste du se till att:

• Filtren är rengjorda och korrekt monterade.
• Saltbehållarens lock sluter tätt.
• Spolarmarna är inte igensatta.
• Det finns salt och spolglans (såvida du inte använder multitabletter).
• Disken är korrekt placerad i korgarna.
• Programmet är lämpligt för typen av disk och smutsgraden.
• Rätt mängd diskmedel används.

10.6 Plocka ut disken ur korgarna

1. Låt disken kallna innan den plockas ut ur produkten. Varm disk kan lätt skadas.
2. Plocka först ut diskgods från den nedre korgen, sedan från den övre.

i

När programmet är klart kan det fortfarande finnas vatten inuti maskinen.

11. UNDERHÅLL OCH RENGÖRING

WARNING!

Stäng av produkten och koppla bort den från eluttaget före underhåll.

i

Smutsiga filter och igensatta spolarmar försämrar diskresultaten. Kontrollera dem regelbundet och rengör vid behov.

11.1 Invändig rengöring

• Rengör produkten med en våt mjuk trasa.
• Använd inte produkter med slipeffekt, skursvampar, vassa verktyg, starka kemikalier, avfettningsmedel eller lösningsmedel.
  • Torka av luckan, inklusive gummipackningen, en gång i veckan.
• För att behålla din produkts prestanda bör ett rengöringsmedel som är utformat för diskmaskiner användas minst en gång varannan månad. Följ instruktionerna noga på produktförpackningen.
• Kör det automatiska programmet för optimala rengöringsresultat.
• Om man använder kortprogrammen regelbundet kan det orsaka uppbyggnad av fett och kalk i produkten. Kör de långa programmen minst två gånger per månad för att förhindra det.

11.2 Ta bort främmande föremål

Kontrollera filtren och bottensilen efter varje användning av diskmaskinen. Främmande föremål (exempelvis av glas, plast, ben eller tandpetare) minskar rengöringseffekten och kan skada tömningspumpen.

FÖRSIKTIGHETSÅTGÄRDER!

Kontakta ett auktoriserat servicecenter om du inte kan ta bort främmande föremål.

1. Ta isär filtersystemet enligt beskrivning i detta kapitel.
2. Ta bort alla främmande föremål manuellt.
3. Sätt tillbaka filtren enligt beskrivning i detta kapitel.

11.3 Utvändig rengöring

• Rengör produkten med en fuktig, mjuk trasa.
• Använd bara neutrala rengöringsmedel.
• Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel.

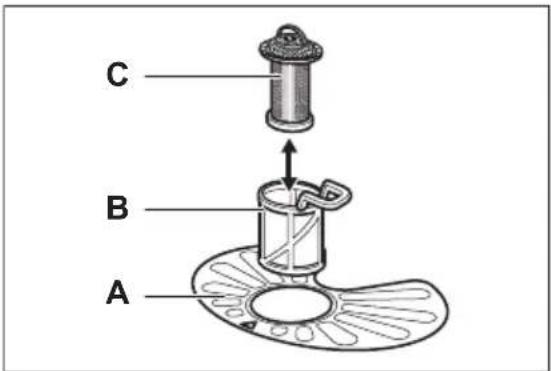

Filtersystemet består av 3 delar.

C B A

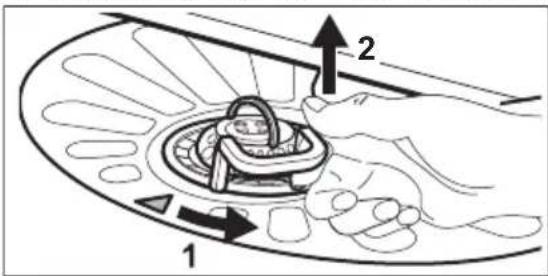

1. Vrid filtret (B) moturs och ta bort det.

1. Säkerställ att det inte finns några mat- eller smutsrester i eller runt kanten på sumpen.

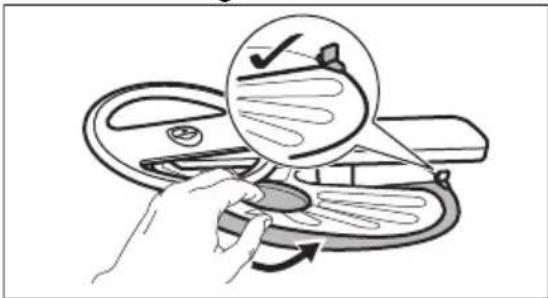

2. Sätt tillbaka det platta filtret (A). Säkerställ att det är korrekt placerat under de 2 guiderna.

1. Sätt tillbaka filtren (B) och (C).

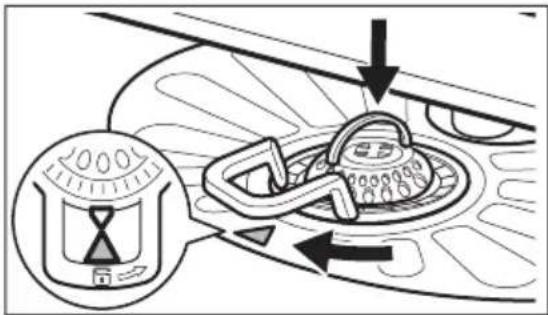

2. Sätt tillbaka filtret (B) i det platta filtret (A). Vrid medurs tills det läses.

En felaktig placering av filtren kan ge dåliga diskresultat och orsaka skada på produkten.

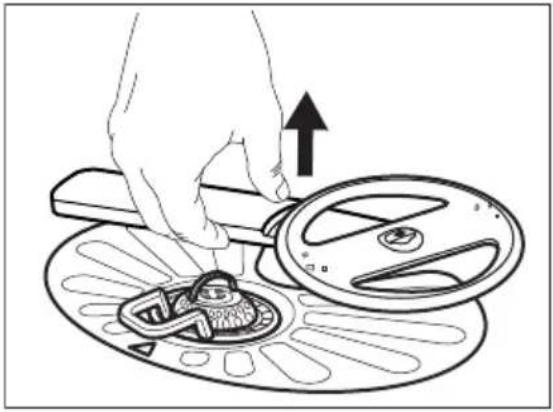

1. Dra den nedre spolarmen uppåt för att ta bort den.

1. Tvätta spolarmen under rinnande vatten. Använd ett smalt spetsigt föremål, t.ex. en tandpetare, för att avlägsna smuts från hålen. Spola vatten genom hålen för att skölja ur smutspartiklar från insidan.
2. Sätt tillbaka spolarmen genom att trycka den nedåt.

11.6 Rengöring av den övre spolarmen

Ta inte bort den övre spolarmen. Om öppningarna i spolarmen är igensatta, ta bort smuts med ett tunt spetsigt föremål, t.ex. en tandsticka.

12. FELSÖKNING

WARNING!

Felaktig reparation kan utgöra en fara för användarens säkerhet. Reparationer får endast utföras av kvalificerad personal.

De flesta problemen som kan uppstå kan lösas utan att man behöver kontakta en auktoriserad serviceverkstad.

Se nedanstående tabell för information om eventuella problem.

Vid vissa problem visas en larmkod på displayen.

Problem och larmkod Möjlig orsak och åtgård

Du kan inte aktivera maskinen.

• Se till att stickkontakten sitter ordentligt i eluttaget.
• Kontrollera att det inte finns någon utlöst säkring i säkringsdosan.

Problem och larmkod Möjlig orsak och åtgård
Programmet startar inte.	Kontrollera att maskinens lucka är stängd.Tryck på startknappen.Om fördröjd start är inställd avbryter du den inställningen eller väntartills nedräkningen är slut.Saltet fylls på i maskinens vattenavhärdare. Avhärdningsprocessen tarcirka 5 minuter.
Diskmaskinen fylls inte med vatten.Displayen visar i10eller i11.	Kontrollera att vattenkranen är öppen.Kontrollera att trycket från vattenledningen inte är för lågt. Kontakta dinlokala vattenleverantör för information om detta.Kontrollera att vattenkranen inte är tilltäppt.Kontrollera att filtret i tilloppsslangen inte är tilltäppt.Kontrollera att inloppsslangen inte är böjd, skadad eller vriden.
Maskinen tömmer inte ut vattnet.Displayen visar i20.	Kontrollera att avloppsmuffen inte är tilltäppt.Kontrollera att det inre filtersystemet inte är tilltäppt.Kontrollera att avloppsslangen inte är böjd eller vriden.
Översvämningsskyddet är aktiverat.Displayen visar i30.	Stäng vattenkranen.Kontrollera att maskinen är rätt installerad.Se till att korgarna fylls så som visas i användarmanualen.
Fel på vattennivåsensorn.Displayen visar i41 - i44.	Kontrollera att filtren är rena.Stäng av maskinen och slå på den igen.
Fel på diskpumpen eller tömnings-pumpen.Displayen visar i51 - i59eller i5A -i5F.	Stäng av maskinen och slå på den igen.
Temperaturen på vattnet i maskinenär för hög eller så är det fel på temperatursensorn.Displayen visar i61eller i69.	Se till att temperaturen på inloppsvattnet inte överstiger 60 °C.Stäng av maskinen och slå på den igen.
Tekniskt fel på maskinen.Displayen visar iC0eller iC3.	Stäng av maskinen och slå på den igen.
Vattennivån i maskinen är för hög.Displayen visar iF1.	Stäng av maskinen och slå på den igen.Kontrollera att filtren är rena.Se till att avloppsslangen är installerad vid rätt höjd ovanför golvet. Se installationsanvisningarna.
Maskinen stannar och startar flera gånger under körning.	Det är helt normalt. Det ger ett optimalt rengöringsresultat och sparar energi.
Programmet tar för lång tid.	Om fördröjd start är inställd avbryter du den funktionen eller väntar tills efter nedräkningen.
Den visade programtiden är inte längre än varaktigheten i tabellen med förbrukningsvärden.	Vattnets tryck och temperatur, spänningsvariationer i nätanslutningen,tillval, mängden disk och smutsgrad kan påverka programmets längd.
Den återstående tiden på displayen ökar och hoppar nästan till slutet av programtiden.	Detta är inget fel. Maskinen fungerar som den ska.
Problem och larmkod Möjlig orsak och åtgärd
Litet läckage från maskinens lucka.	Skåpet står inte rakt. Lossa eller dra åt de justerbara fötterna (om till-ämpligt).Maskinens lucka är inte centrerad på trumman. Justera den bakre foten (om tillämpligt).
Luckan är svår att stänga.	Skåpet står inte rakt. Lossa eller dra åt de justerbara fötterna (om till-ämpligt).Delar av porslinet sticker ut från korgarna.
Luckan öppnas när ett program är igång.	Funktionen AirDry är aktiverad. Du kan avaktivera funktionen. Se "In-ställningar".
Skramlande/knackande ljud inifrån maskinen.	Porslinet är inte ordentligt insatt i korgarna. Se broschyren om hur man laddar korgarna.Se till att sprayarmen kan röra sig fritt.
Maskinen löser ut automatsäkring-en.	Strömstyrkan är otillräcklig för strömförsörjning av alla apparater som används samtidigt. Kontrollera uttagets strömstyrka och kapaciteten på mätaren eller stäng av någon av apparaterna som används.Internt elektriskt fel på maskinen. Kontakta ett auktoriserat servicecenter.

Se "Före första användning", "Daglig användning" eller "Tips" för andra möjliga orsaker.

När du har kontrollerat maskinen, stäng av och slå på den igen. Kontakta ett auktoriserat servicecenter om problemet uppstår igen.

För larmkoder som inte beskrivs i tabellen, kontakta ett auktoriserat servicecenter.

WARNING!

Vi rekommenderar att du inte använder maskinen förrän problemet är helt fixat. Koppla från maskinen och anslut den inte igen förrän du är säker på att den fungerar korrekt.

12.1 Disk- och torkresultatet är inte tillräckligt bra

Problem Möjlig orsak och lösning

Dåligt diskresultat.	Se broschyren Daglig användning, Råd och tips om hur man laddar korgarna.Använd ett intensivare diskprogram.Aktivera tillvalet ExtraPower för bättre diskresultat med ett valt program.Rengör spolarmunstyckena och filtren. Se Underhåll och rengöring.
Problem Möjlig orsak och lösning
Maskinen torkar disken dåligt.	• Disken har lämnats kvar för länge i maskinen med luckan stängd. Aktivera alternativet AirDry för att ställa in automatisk lucköppning och förbättra torkresultatet.• Det finns ingen spolglans eller så är doseringen inte tillräcklig. Fyll spolglansbehållaren eller ställ in doseringen på en högre nivå.• Spolglansens kvalitet kan vara orsaken.• Använd alltid spolglans, även med multitabletter.• Plastföremål kan behöva handtorkas.• Programmet har ingen torkningsfas. Se programtabellen.
Det finns vitaktiga ränder eller blåaktiga beläggning-ar på glas och porslin.	• Den utsläppta mängden spolglans är för stor. Välj en lägre doseringsnivå.• För mycket diskmedel har använts.
Det finns fläckar och tor-kade vattendroppar på glas och porslin.	• Den utsläppta mängden spolglans är inte tillräcklig. Välj en högre doseringsnivå.• Spolglansens kvalitet kan vara orsaken.
Insidan på maskinen är blöt.	• Detta är inget fel på maskinen. Fukt kondenserar på maskinens väggar.
Ovanligt skum under dis-kning.	• Använd diskmedlet som är avsett för diskmaskiner.• Använd ett diskmedel från en annan tillverkare.• Skölj inte disken under rinnande vatten före diskningen.
Det finns rost på bestick-en.	• Det finns för mycket salt i vattnet som används för att diska. Se avsnittet "Vatten-avhärdare".• Bestick av silver och rostfritt stål placerades tillsammans. Sätt inte bestick av sil-ver och rostfritt stål intill varandra.
Det finns rester kvar i diskmedelsfacket vid slu-tet av programmet.	• Diskmedelstabletten fastnade i facket och kunde därför inte sköljas bort helt av vattnet.• Vatten kan inte skölja bort diskmedlet från facket. Se till att spolarmen roterar fritt och inte är igentäppt.• Se till att föremålen i korgarna inte hindrar locket till diskmedelsfacket från att öppna.
Dålig lukt i maskinen.	• Se avsnittet "Underhåll och rengöring".• Starta -programmet med ett avkalkningsmedel eller en rengöringsprodukt av-sedd för diskmaskiner.
Kalkavlagringar på pors-lin, i diskmaskinen och på insidan av dörren.	• Saltnivån är låg, kontrollera påfyllningsindikatorn.• Saltbehållarens lock sitter löst.• Vattnets hårdhetsgrad är hög. Se avsnittet "Vattenavhärdare".• Använd salt och ställ in avhärdningen även när multifunktionstabletter används.Se avsnittet "Vattenavhärdare".• Starta -programmet med ett avkalkningsmedel avsedd för diskmaskiner.• Om kalkavlagringar finns kvar, rengör maskinen med lämpliga rengöringsmedel.• Testa ett annat diskmedel.• Kontakta diskmedelstillverkaren.

Problem Möjlig orsak och lösning

Matt, missfärgat eller nag-gat porslin.

Se till att endast diskmaskinssäkra föremål diskas i maskinen.Ladda och plocka ur korgarna försiktigt. Se broschyren om hur man laddar korgarna.Placera ömtåliga plagg i den övre korgen.Aktivera alternativet GlassCare för att säkerställa specialbehandling av glas och ömtåliga föremål.

Se Före första användning, Daglig användning eller Råd och tips för andra möjliga orsaker.

1. TEKNISKA DATA

Mått Bredd / Höjd / Djup (mm) 597 / 818 - 878 / 576
Elanslutning 1)	Spänning (V) 220 - 240
	Frekvens (Hz) 50
Vattentryck Min. / max. MPa (bar) 0.05 (0.5) / 1 (10)
Vattenförsörjning	Kallt vatten eller varmt vatten (°C) 2)	min. 5 – max. 60
Kapacitet Kuvert 13

1) Se produktdekalen för andra värden.
2) Om varmvattnet kommer från en alternativ energikälla (t.ex. solpaneler) kan en varmvattensanslutning användas för att minska energiförbrukningen.

13.1 Länk till EU EPREL databasen

QR-koden på energimärkningsetiketten som medföljer produkten ger en webblänk till registreringen av denna produkt i EU EPREL databasen. Förvara energimärkningsetiketten för referens tillsammans med användarhandboken och alla andra dokument som medföljer denna produkt.

Det är också möjligt att hitta information om produktens prestanda i EU EPREL databasen med hjälp av länken https://eprel.ec.europa.eu och det modellnamn och produktnummer som du hittar på produktens typskylt. Se avsnittet "Produktbeskrivning".

14. MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

electrolux.com
