BRUKSANVISNING EES70001 ELECTROLUX

Beam-on-Floor er et lys som vises på gulvet foran produktets dør. Det er slått av när produktet er deaktivert.

Programmet starter när nedtellingen er ferdig.

8.7 Slik avbryter du starttidsforvalget mens nedtellingen er i gang

Välkommen till Electrolux! Tack för att du har valt en av våra produkter.

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 24
2. SÄKERHETSINSTRUKTIONER.... 26
3. PRODUKTBESKRIVNING....27
4. KONTROLLPANEL....28
5. PROGRAMVAL....28
6. NORMALINSTÄLLNINGAR 31
7. FÖRE FÖRSTA ANVÄNDNING....33
8. DAGLIG ANVÄNDNING....35
9. RÅD OCH TIPS....36
10. UNDERHÅLL OCH RENGÖRING.... 38
11. FELSÖKNING.... 40
12. TEKNISKA DATA 43
13. MILJÖSKYDD.... 44

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år

eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska övervakas så att de inte leker med maskinen.
• Förvara rengöringsmedel utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när luckan är öppen.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna maskin är endast avsedd för rengöring av hushållsartiklar och porslin.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.
• Ändra inte produktens specifikationer
• Vattentrycket (minimum och maximum) måste vara mellan 0.05 (0.5) / 1 (10) bar (MPa).
• Följ maximalt antal 13 kuvert.
• Produktens lucka får inte lämnas i öppet läge för att undvika snubbelrisk.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.
• WARNING! Knivar och andra vassa eller spetsiga redskap måste placeras i korgen med spetsarna vända nedåt eller läggas horisontellt.
• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Använd inte högtrycksvattenspray och/eller ånga för att rengöra produkten.
• Om produkten har ventilationsöppningar nedtill får dessa inte täppas igen med t.ex. en matta.

- Produkten ska anslutas till vattentillförseln med de nya medföljande slanguppsättningarna. Gamla slanguppsättningar får inte återanvändas.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Installera och använd inte produkten på en plats där temperaturen understiger 0 °C.
• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.
• Av säkerhetsskäl, använd inte produkten innan den installeras i den inbyggda strukturen.
• Om möbelpanelen inte är installerad, öppna luckan försiktigt för att undvika skaderisk. Efter installationen, se till att plastskydden är fästa på plats. Om plastskydden på luckans sidor skadas eller avlägsnas kan det påverka produktens funktion och orsaka skada. Om plastskyddet är skadat, kontakta ett auktoriserat servicecenter för att byta ut det mot ett nytt.

2.2 Elanslutning

WARNING!

Risk för brand och elektriska stötar.

• Varning! Denna produkt är avsedd för att installeras/anslutas till en jordad anslutning i byggnaden.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

• Använd inte grenuttag eller förlängningssladdar.

• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

2.3 Vattenanslutning

WARNING!

Risk för elektrisk stöt!

• Orsaka inga skador på vattenslangarna.
• Före anslutning till nya slangar, slangar som inte använts under en längre tid, där reparationsarbete har utförts eller om nya enheter har monterats (vattenmätare, etc.), ska vattnet rinna en stund tills det är rent och klart.
• Kontrollera att det inte finns några synliga vattenläckor under och efter första användningen av maskinen.
• Om inloppsslangen är skadad, stäng omedelbart vattenkranen och dra ut stickkontakten ur vägguttaget. Kontakta det auktoriserade servicecentret för byte av inloppsslang.
• Utan elektricitet är vattenskyddssystemet inte aktivt. Då finns det risk för översvämning.
• Inloppsslangen har en säkerhetsventil och en hylsa med en inre nätkabel.

2.4 Användning

- Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga

produkter i, i närheten av eller på produkten.

• Diskmedel är farligt. Följ säkerhetsanvisningarna på diskmedelsförpackningen.
• Drick och lek inte med vattnet i produkten.
• Ta inte ur disken ur produkten förrän diskprogrammet är klart. Visst diskmedel kan stanna kvar på disken.
• Lägg inte föremål på eller låt maskinens lucka utsättas för tryck när den är öppen.
• Produkten kan avge het ånga om du öppnar luckan medan ett program pågår.

2.5 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar.
• Observera att reparationer som utförs själv eller på ett icke fackmannamässigt sätt kan få säkerhetsmässiga konsekvenser och kan upphäva garantin.
• Följande reservdelar är tillgängliga i minst 7 år efter att modellen har utgått: motor, cirkulations- och tömningspump, värmare och värmeelement, inklusive värmepumpar, rör och relaterad utrustning, inklusive slangar, ventiler, filter och aquastop, konstruktions- och inredningsdetaljer relaterade till luckmontage, tryckta kretskort, elektroniska displayer, tryckbrytare, termostater och givare, programvara och firmware inklusive

återställningsprogramvara. Följande reservdelar är tillgängliga i minst 10 år efter att modellen har utgått: luckgångjärn och tätningar, andra tätningar, spolarmar, tömningsfilter, inre ställ och plastkomponenter som korgar och lock. Det kan hända att de finns tillgängliga under längre tid i ditt land. För ytterligare information, besök vår webbplats.

• Observera att vissa av dessa reservdelar endast är tillgängliga för professionella reparatörer och att inte alla reservdelar är relevanta för alla modeller.
• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.6 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

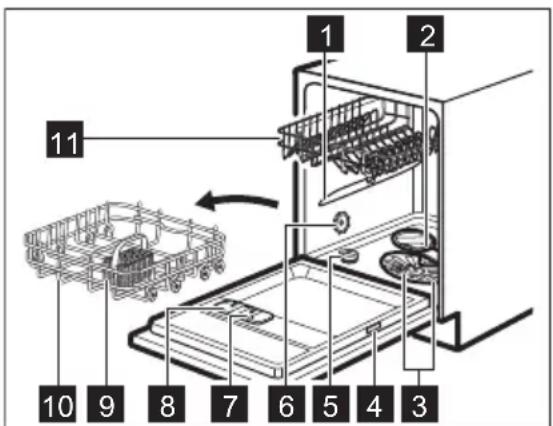

3. PRODUKTBESKRIVNING

1 2 11 10 9 8 7 6 5 4 3

1 Övre spolarm

2 Nedre spolarm
3 Filter
4 Produktdekal
5 Saltbehållare
6 Luftventil
7 Spolglansbehållare
8 Diskmedelsfack
9 Bestickkorg
10 Nedre korg
11 Övre korg

3.1 Beam-on-Floor

Beam-on-Floor är en lampa som visas på golvet under produktens lucka. Den är släckt när produkten är avstängd.

- En röd lampa tänds när programmet startar. Den är tänd så länge programmet varar.

• En grön lampa tänds när programmet är klart.
• Om produkten drabbas av ett fel blinkar den röda lampan.

4. KONTROLLPANEL

1 På/Av-knapp och återställningsknapp
2 Födröjd start-knapp
3 Display
4 MY TIME programvalsfält
5 Tillvalsknappar (EXTRAS)
6 AUTO Sense-programknapp

4.1 ECOMETER

ECOMETER indikerar hur programvalet påverkar energi- och vattenförbrukning. Ju

fler staplar som lyser, desto lägre förbrukning. ECO indikerar det mest miljövänliga programvalet för normalt smutsad disk.

ECOMETER ECO

4.2 Indikatorer på displayen

Indikator Beskrivning
	Spolglansindikator. Den lyser när spolglans behöver fyllas på. Se Före första användning
	Saltindikator. Den lyser när saltbehållaren behöver fyllas på. Se Före första användning
	Machine Care-indikator. Den lyser när maskinen behöver rengöras inuti med Machine Care-programmet. Se Underhåll och rengöring
	Indikator för torkfas. Den lyser när ett program med en torkfas har valts. Den blinkar när torkfasen pågår. Se Programval

5. PROGRAMVAL

5.1 MY TIME

Välj ett lämpligt program baserat på dess programtid.

A. • Quick är det kortaste programmet (30min) och lämpar sig för att diska nyligen använd och lätt smutsad disk.

- Försköljning (15min) är ett program för att skölja av matrester från disken. Det förhindrar att lukter bildas i maskinen. Använd inte diskmedel med det här programmet.

B. 1h är ett program som lämpar sig för att diska nyligen använd och lätt intorkad disk.
C. 1h 30min är ett program som lämpar sig för diskning och torkning av normalt smutsad disk.
D. 2h 40min är ett program som lämpar sig för diskning och torkning av mycket smutsig disk.

E. ECO är det längsta programmet och det ger den mest effektiva vatten- och energiförbrukningen för normalt smutsat porslin och bestick. 1)

5.2 AUTO Sense

Med det här programmet känner diskmaskinen av smutsgraden och diskmängden. Det väljer automatiskt temperatur, vattenmängd och programtid.

5.3 EXTRAS

Justera programvalet efter behov genom att aktivera EXTRAS.

ExtraPower förbättrar diskresultatet för valt program. Tillvalet ökar temperaturen och programtiden.
GlassCare förhindrar att ömtåliga föremål, särskilt glas, skadas. Tillvalet undviker snabba temperaturändringar i valt program och sänker temperaturen till 45 °C.

5.4 Programöversikt

Program Diskmaskins-laddning	Smutsgrad Programfaser EXTRAS
Quick Porslin, bestick Färsk		• Diskning 45 °C• Mellanliggande sköljning• Sista sköljning 45 °CAirDry 1)	• ExtraPower• GlassCare
Alla AllaFörsköljning		• Fördisk	Ingen uppgift
1h Porslin, bestick Nyligen lätt in-torkad smuts		• Diskning 60 °CMellanliggande sköljning• Sista sköljning 55 °CAirDry 1)	• ExtraPower• GlassCare
1h 30min Porslin, bestick,kastruller, pan-nor	Normalt lätt in-torkad smuts	• Diskning 60 °CMellanliggande sköljning• Sista sköljning 55 °CTorkning• AirDry 1)	• ExtraPower• GlassCare
2h 40min Porslin, bestick,kastruller, pannor	Normalt till hårt intorkad smuts	FördiskDiskning 60 °CMellanliggande sköljningSista sköljning 60 °CTorkningAirDry 1)	ExtraPowerGlassCare
ECO Porslin, bestick,kastruller, pannor	Normalt lätt in-torkad smuts	FördiskDiskning 55 °CMellanliggande sköljningSista sköljning 55 °CTorkningAirDry 1)	ExtraPowerGlassCare
AUTO Sense Porslin, bestick,kastruller, pannor	Alla	FördiskDiskning 50 - 60 °CMellanliggande sköljningSista sköljning 60 °CTorkningAirDry 1)	Ingen uppgift
Machine Care Rengöring av produktens insida.Se Underhåll och rengöring		Rengöring 70 °CMellanliggande sköljningSista sköljningAirDry 1)	Ingen uppgift

1) Automatisk lucköppning under torkfasen. Se Grundinställningar

Förbrukningsvärden

Program 1)2)	Vatten (l) Energi (kWh) Koktid (min)
Quick 8.2 0.540 30
Försköljning 4.3 0.013 15
1h 12.0 0.990 60
1h 30min 11.7 1.034 90
2h 40min 11.6 1.170 160
ECO 9.9 0.835 240
AUTO Sense	11.5 1.169 170
Machine Care	10.1 0.608 60

1) Vattnets tryck och temperatur, spänningsvariationer i nätanslutningen, funktioner och mängden disk kan påverka värdena.
2) Värden för andra program än ECO är endast indikativa.

Information för testinstitut

För att få den information som krävs för test av prestanda (t.ex. enligt: EN60436 ), skicka ett e-postmeddelande till:

[e-mail]

Uppge produktnumret (PNC) från typskylten i er begäran.

För övriga frågor angående diskmaskinen, se serviceboken som medföljer produkten.

6. NORMALINSTÄLLNINGAR

Du kan konfigurera maskinen genom att ändra normalinställningarna efter dina behov.

Nummer Inställningar Värden		Beskrivning1)
1 Vattenhårdhet 1L - 10L (förinställt:5L)		Ställ in nivån på vattenavhärdaren efter vattnets hårdhet där du bor.
2 Meddelande omtomt spolglansfack	On (förinställt)Off	Aktivera eller avaktivera spolglansindikatorn.
3 Slutljud On	Off (förinställt)	Aktivera eller avaktivera ljudsignalen som indikerar att programmet är klart.
4 Aut. lucköppn. On (förinställt)	Off	Aktivera eller avaktivera AirDry.
5 Knappljud On (förinställt)	Off	Aktivera eller avaktivera ljudet som hörs när du trycker på knapparna.

1) Mer information finns i detta kapitel.

Du kan ändra normalinställningarna i inställningsläget.

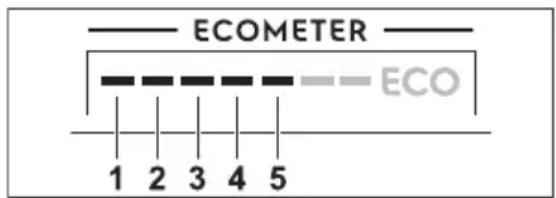

När maskinen är i inställningsläge representerar fälten för ECOMETER möjliga inställningar. För varje inställning blinkar ett fält för ECOMETER.

Ordningen för normalinställningarna som visas i tabellen är också ordningen för inställningarna i ECOMETER:

ECOMETER ECO 1 2 3 4 5

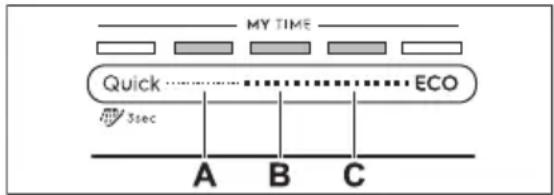

6.1 Inställningsläge

Hur man navigerar i inställningsläget

Man kan navigera i inställningsläget med hjälp av MY TIME markeringfältet.

A. Föregående-knapp

B. OK-knapp

C. Nästa-knapp

Använd Föregående och Nästa för att hoppa mellan normalinställningar och ändra deras värden.

Använd OK för att ange vald inställning och bekräfta ändring av värdet.

Öppna inställningsläge

Du kan gå in i inställningsläge innan du startar ett program. Du kan däremot inte gå in i inställningsläge när ett program är igång.

Tryck på och samträgt i minst 3 sekunder för att öppna inställningsläge. Lamporna för Föregående, OK och Nästa lyser.

Ändra en inställning

Kontrollera att produkten är i inställningsläge.

1. Använd Föregående eller Nästa för att välja fältet ECOMETER för önskad inställning.

2. Fältet för ECOMETER för vald inställning blinkar.

3. På displayen visas det aktuella inställningsvärdet.

4. Tryck på OK för att aktivera inställningen.

- Fältet för ECOMETER för vald inställning lyser. De andra fälten är släckta.

- Aktuellt inställningsvärde blinkar.

1. Tryck på Föregående eller Nästa för att ändra värdet.

2. Tryck på OK för att bekräfta inställningen.

- Den nya inställningen har sparats.

- Produkten återgår till normalinställningslistan.

1. Tryck och håll nere ochick ECO samtidigt i 3 sekunder för att lämna inställningsläget.

Produkten återgår då till programvalsläge.

De sparade inställningarna gäller tills du ändrar dem igen.

6.2 Vattenavhärdare

Vattenavhärdaren avlägsnar mineraler från vattnet, som normalt skulle ha skadlig inverkan på diskresultatet och på maskinen.

Ju mer mineraler vattnet innehåller, desto hårdare är vattnet. Vattenhårdhet mäts i skalor.

Vattenavhärdaren ska ställas in efter hur hårt vattnet är i området där du bor. Din lokala myndighet kan ge dig råd om vattnets hårdhet där du bor.

Oavsett vilken typ av diskmedel som används, välj rätt vattenhärdhetsnivå för att säkerställa ett bra resultat och hålla saltpåfyllningsindikatorn aktiv.

Multitabletter med salt är inte tillräckligt effektiva för att mjuka upp hårt vatten.

Vattenhärdhet

Tyska värden (°dH)	Franska värden (°fH)	mmol/l mg/l (ppm) Clarke-	värden	Vattenavhärdarens nivå
47 - 50 84 - 90	8.4 - 9.0 835 - 904	58 - 63 10
43 - 46 76 - 83	7.6 - 8.3 755 - 834	53 - 57 9
37 - 42 65 - 75	6.5 - 7.5 645 - 754	46 - 52 8
29 - 36 51 - 64	5.1 - 6.4 505 - 644	36 - 45 7
23 - 28 40 - 50	4.0 - 5.0 395 - 504	28 - 35 6
19 - 22 33 - 39	3.3 - 3.9 325 - 394	23 - 27		5 1)
15 - 18 26 - 32	2.6 - 3.2 255 - 324	18 - 22 4
11 - 14 19 - 25	1.9 - 2.5 185 - 254	13 - 17 3
4 - 10 7 - 18	0.7 - 1.8 70 - 184	5 - 12 2
<4 <7 <0.7		<70	< 5	1 2)

1) Fabriksinställning.

2) Använd inte salt på denna nivå.

Vattenavhärdaren genomgår en automatisk regenereringsprocess. 2)

Genom att använda spolglans kan disken torkas utan att det blir ränder eller fläckar. Den släpps automatiskt under den sista sköljningen.

När spolglansfacket är tomt tänds indikatorn för spolglans. Om torkningsresultatet är tillfredsställande endast med multitabletter, kan du inaktivera indikatorn för påfyllning av spolglans. Använd alltid spolglans för bästa torkresultat.

Om du använder standarddiskmedel eller multitabletter utan spolglans, aktivera indikatorn för att hålla påfyllningsindikatorn för spolglans aktiv.

6.4 Slutljud

Du kan aktivera en ljudsignal som ska höras när programmet är klart.

i

Ljudsignaler låter också när ett fel uppstår i produkten. Det går inte att stänga av dessa ljudsignaler.

6.5 AirDry

AirDry ger bättre torkresultat. Under torkningsfasen öppnas luckan automatiskt och lämnas på glänt.

AirDry aktiveras automatiskt med alla program förutom Försköljning.

Hur länge torkningen pågår och luckan är öppen varierar beroende på det valda programmet och tillvalen.

När AirDry öppnar luckan visar displayen återstående tid av programmet.

FÖRSIKTIGHETSÄTGÄRDER!

Försök att inte stänga luckan inom 2 minuter efter att den har öppnats automatiskt. Det kan skada maskinen.

FÖRSIKTIGHETSÅTGÄRDER!

Om barn kan komma åt produkten är det lämpligt att avaktivera AirDry. Den automatiska öppningen av luckan kan utgöra en skaderisk.

i

När AirDry öppnar luckan kan det hända att Beam-on-Floor inte visas fullständigt. Titta på kontrollpanelen för att se om programmet är klart.

6.6 Knappljud

Knapparna på kontrollpanelen avger ett ljud när du trycker på dem. Du kan stänga av det ljudet.

7. FÖRE FÖRSTA ANVÄNDNING

1. Ställ in nivån på vattenavhärdaren efter vattentillförselns hårdhet.

1. Fyll på saltbehållaren.

2. Fyll på spolglansfacket.

3. Öppna vattenkranen.

4. Starta programmet Quick för att ta bort eventuella rester från tillverkningsprocessen. Använd inte diskmedel och ladda inte korgarna med disk.

Efter att programmet har startat laddar maskinen hartset i vattenavhärdaren i upp till 5 minuter. Diskfasen startar bara när den här proceduren är klar. Proceduren upprepas periodvis.

7.1 Saltbehållaren

FÖRSIKTIGHETSÅTGÄRDER!

Använd endast regenereringssalt till diskmaskiner. Använd inte kökssalt.

Saltet används för att ladda hartset i vattenavhärdare och ge goda diskresultat vid daglig användning.

FÖRSTA ANVÄNDNING Fylla på saltbehållaren

1. Vrid saltbehållarens lock moturs och ta bort det.
2. Häll 1 liter vatten i saltbehållaren (endast första gången).

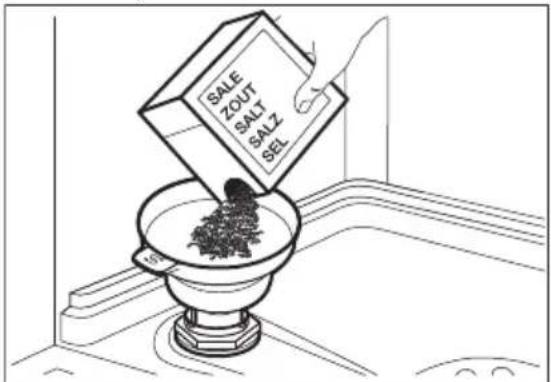

3. Fyll saltbehållaren med 1 kg salt (tills den är full).

SALE ZOUT SALT SALZ SEL

1. Skaka försiktigt på tratten i handtaget för att få ut de sista kornen.

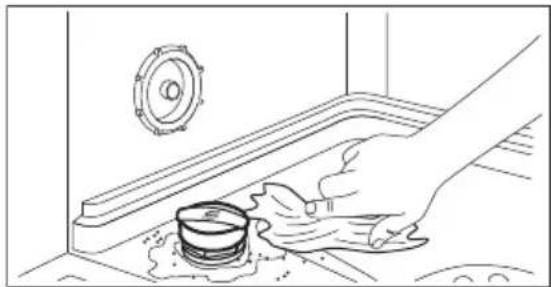

2. Ta bort saltet runt saltbehållarens öppning.

1. Vrid locket medurs för att stänga saltbehållaren.

FÖRSIKTIGHETSÅTGÄRDER!

Vatten och avhärdningssalt kan rinna ut från saltbehållaren när du fyller på den. För att förhindra korrosion, fyll på saltbehållaren och starta sedan omedelbart en fullständig diskcykel med maskindiskmedel.

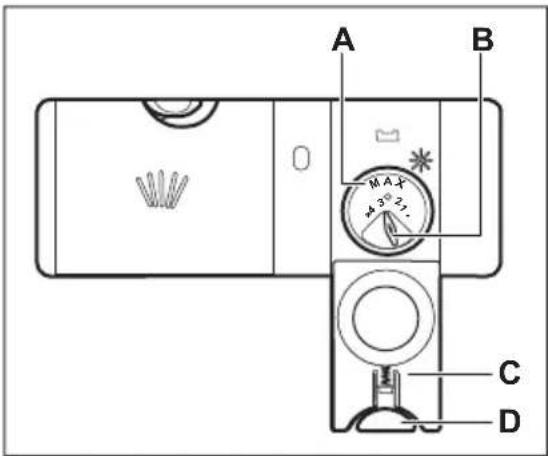

7.2 Fylla på spolglansdoseringen

A B MAX 43° 21. C D

FÖRSIKTIGHETSÄTGÄRDER!

Facket (A) är endast avsett för spolglans. Fyll inte på med diskmedel.

FÖRSIKTIGHETSÅTGÄRDER!

Använd endast spolglans som är särskilt avsett för diskmaskiner.

1. Tryck in spärrknappen (D) för att öppna locket (C).
2. Häll spolglans i facket (A) tills vätskan när fyllningsnivån "max".
3. Torka upp eventuellt utspilld spolglans med en absorberande trasa för att förhindra överdriven skumbildning.
4. Stäng locket. Kontrollera att spärrknappen läses i rätt position.

i

Du kan vrida väljaren för den utsläppta mängden (B) mellan läge 1 (minsta mängd) och läge 4 eller 6 (största mängd).

8. DAGLIG ANVÄNDNING

1. Öppna vattenkranen.
2. Tryck och håll nere tills produkten är aktiverad.
3. Fyll saltbehållaren om den är tom.
4. Fyll spolglansbehållaren om den är tom.
5. Fyll korgarna med disk.
6. Tillsätt diskmedel.
7. Välj och starta ett program.
8. Stäng av vattenkranen när programmet är klart.

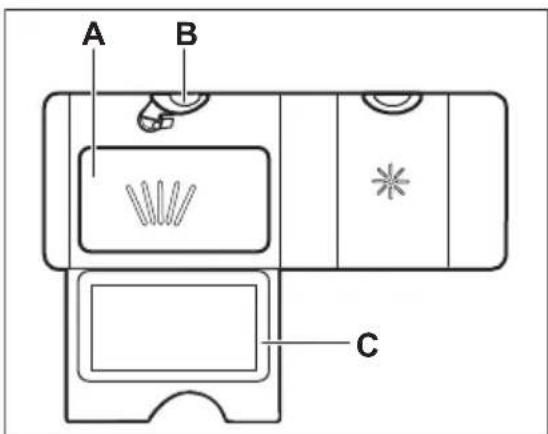

8.1 Använda diskmedel

A B C

1. Tryck in spärrknappen (B) för att öppna locket (C).
2. Häll diskmedel, pulver eller tabletter, i facket (A).
3. Om diskprogrammet har en fördiskfas, lägg en liten mängd diskmedel på insidan av diskmaskinens lucka.
4. Stäng locket. Kontrollera att spärrknappen låses i rätt position.

i

För information om dosering av diskmedel, se tillverkarens anvisningar på produktens förpackning. Vanligtvis räcker 20–25 ml flytande diskmedel för att diska normalt smutsad disk.

i

Fyll inte facket (A) med mer än 30 ml flytande diskmedel.

8.2 Hur man väljer och startar ett program med MY TIME markeringsfält

1. Glid med ditt finger över MY TIME markeringsfältet för att välja ett lämpligt program.
2. Lampan för valt program lyser.
3. ECOMETER indikerar nivån av vatten- och energiförbrukning.

4. Displayen visar programmets längd.

5. Aktivera tillgänglig EXTRAS om så önskas.

6. Stäng luckan för att starta programmet.

8.3 Hur man väljer och startar programmet Försköljning

1. För att välja Försköljning, tryck och håll nere Quick i 3 sekunder.
2. Lampan för vald knapp lyser.
   • ECOMETER är avstängd.

3. Displayen visar programmets längd.

4. Stäng luckan för att starta programmet.

8.4 Aktivera EXTRAS

Tillval måste aktiveras varje gång innan du startar ett program. Det går inte att aktivera eller inaktivera alternativ medan ett program körs. Alla alternativ kan inte väljas samtidigt.

1. Välj ett program med hjälp av markeringsfältet MY TIME.
2. Tryck på knappen för det alternativ du vill aktivera.
3. Lampan för vald knapp lyser.

- ECOMETER och programmets varaktighet uppdateras.

Aktivering av tillval ökar ofta vatten- och energiförbrukningen och även programtiden.

8.5 Hur man startar AUTO Sense-programmet

1. Tryck på: AUTO Sense

• Lampan för vald knapp lyser.

• Displayen visar programmets maximala varaktighet.

• Stäng luckan för att starta programmet. Maskinen känner av vilken typ av disk det är och justerar till ett lämpligt diskprogram. Under programmets gång känner sensorerna av flera gånger och den initiala programlängden kan minska.

8.6 Födröja starten på ett program

1. Välj ett program.

2. Tryck på 📋 upprepade gånger tills displayen visar önskad tidsfördröjning (från 1 till 24 timmar).

Lampan för vald knapp lyser.

1. Stäng luckan för att starta nedräkningen. Under nedräkningen kan man ändra fördröjningstiden eller programvalet.

När nedräkningen löper ut startar programmet.

8.7 Avbryta den fördröjda starten medan nedräkningen pågår

Tryck och håll ①intryckt i 3 sekunder. Produkten återgår då till programvalsläge.

Om du avbryter en fördröjd start måste du välja programmet igen.

9. RÅD OCH TIPS

9.1 Allmänt

Följ tipsen nedan för optimal rengöring och torkning vid daglig användning och även för att skydda miljön.

8.8 Avbryta ett pågående program

Tryck och håll intryckt i 3 sekunder. Produkten återgår då till programvalsläge.

Kontrollera att det finns diskmedel i diskmedelsfacket innan du startar ett nytt program.

8.9 Öppna luckan medan maskinen körs

Om luckan öppnas medan ett program pågår, stannar maskinen. Det kan påverka energiförbrukningen och programmets varaktighet. När luckan stängs, fortsätter maskinen från den punkt där den avbröts.

Om luckan är öppen längre än 30 sekunder under torkfasen avslutas det pågående programmet. Detta händer inte om luckan öppnas med AirDry-funktion.

Denna funktion sparar energi genom att stänga av produkten när den inte används.

Funktionen sätts på automatiskt:

- När programmet är klart.

- Efter 5 minuter om programmet inte har startat.

8.11 Programavslut

När programmet har avslutats visar diplayen 0:00.

Auto Off-funktionen stänger av maskinen automatiskt.

Alla knappar är inaktiva utom på/av-knappen.

- Diska i diskmaskinen enligt instruktionerna i användarmanualen förbrukar vanligtvis mindre vatten och energi än att diska för hand.

• Se till att diskmaskinen körs full för att spara vatten och energi. För bästa rengöringsresultat ska disken placeras i korgarna enligt instruktioner i användarmanualen utan att korgarna överbelastas.
• Skölj inte tallrikarna för hand i förväg. Det ökar vatten- och energiförbrukningen. Välj ett program med fördisk om så behövs.
• Ta bort större rester av mat från disken och töm koppar och glas innan du stoppar in dem i maskinen.
• Blötlägg eller skölj kokkärl där maten har fastnat eller bränt vid innan du stoppar in dem i maskinen.
• Se till att föremålen i korgarna inte vidrör eller står på varandra. Bara då kan vattnet helt komma åt och diska all disk.
• Du kan använda maskindiskmedel, spolglans och salt separat eller så kan du använda multitabletter (t.ex. "Allt i 1"). Följ instruktionerna på förpackningen.
• Välj ett program enligt typen av disk och hur smutsig den är. ECO erbjuder den mest effektiva användningen av vatten och energiförbrukning.
• För att förhindra uppbyggnaden av kalk inuti maskinen:

– Fyll på saltbehållaren vid behov.

– Använd rekommenderad dos vad gäller diskmedel och spolglans.

– Kontrollera att den aktuella nivån på vattenavhärdare överensstämmer med vattnets hårdhet.

– Följ instruktionerna i kapitlet "Skötsel och rengöring".

9.2 Använda salt, spolglans och diskmedel

• Använd endast salt, spolglans och diskmedel avsett för diskmaskin. Andra sorters produkter kan skada maskinen.
• I områden med hårt vatten och mycket hårt vatten rekommenderar vi att man använder vanligt diskmedel (pulver, gel, tabletter utan ytterligare funktioner), spolglans och salt separat för optimal diskning och torkning.

• Diskmedelstabletter löses inte upp helt vid korta program. För att undvika diskmedelsrester på porslinet rekommenderar vi att du använder tabletter för långa program.

• Använd alltid rätt mängd diskmedel. Otilräcklig dosering av diskmedel kan leda till dåligt resultat och fläckar från hårt vatten på disken. Användning av för mycket diskmedel med mjukt eller avhärdat vatten resulterar i diskmedelrester på disken. Justera mängden diskmedel baserat på vattnets hårdhet. Se tillverkarens anvisningar på diskmedelsförpackningen.

• Använd alltid rätt mängd diskmedel. Otilräcklig dosering av spolglans gör att torkresultatet blir mindre bra. Användning av för mycket spolglans ger blåaktiga ränder på disken.
• Se till att nivån på vattenavhärningen är korrekt. Om nivån är för hög kan den ökade mängden salt i vattnet resultera i rost på besticken.

9.3 Vad du ska göra om du vill sluta använda multitabletter

Innan du börjar använda separat diskmedel, salt och spolglans ska du göra följande:

1. Ställ in vattenavhärdarens högsta nivå.
2. Kontrollera att saltbehållaren och spolglansbehållaren är fulla.
3. Starta Quick-programmet. Använd inte diskmedel och ladda inte korgarna med disk.
4. När programmet är klart, ställ in avhärdaren efter vattenhärdheten där du bor.
5. Justera den utsläppta mängden spolglans.

9.4 Innan ett program startas

Innan du startar ett valt program måste du se till att:

• Filtren är rengjorda och korrekt monterade.
• Saltbehållarens lock sluter tätt.
• Spolarmarna är inte igensatta.
• Det finns salt och spolglans (såvida du inte använder multitabletter).
• Disken är korrekt placerad i korgarna.
• Programmet är lämpligt för typen av disk och smutsgraden.
• Rätt mängd diskmedel används.

9.5 Ladda korgarna

• Använd alltid hela utrymmet i korgarna.
• Diska endast föremål som tål maskindisk.
• Diska inte följande material i diskmaskinen: trä, horn, tenn, koppar, aluminium, ömtåligt porslin och oskyddat kolstål. Detta kan leda till att de spricker, vrids, missfärgas eller rostar.

- Placera inte föremål i maskinen som kan absorbera vatten (svampar, disktrasor).

- Placera ihåliga föremål (till exempel koppar, glas och kokkärl) med öppningen nedåt.

- Se till att glas inte vidrör andra glas.

- Placera lätta föremål eller plastföremål i den övre korgen. Se till att föremålen inte kan flytta på sig.

• Lägg bestick och små föremål i bestickkorgen.
• Se till att spolarmarna kan röra sig fritt innan du startar ett program.

9.6 Plocka ut disken ur korgarna

1. Låt disken kallna innan den plockas ut ur produkten. Varm disk kan lätt skadas.
2. Plocka först ut diskgods från den nedre korgen, sedan från den övre.

i

När programmet är klart kan det fortfarande finnas vatten inuti maskinen.

10. UNDERHÅLL OCH RENGÖRING

WARNING!

Innan något underhåll utförs förutom att köra programmet Machine Care, stäng av produkten och koppla bort den från eluttaget.

Smutsiga filter och igensatta spolarmar försämrar diskresultaten. Kontrollera regelbundet och rengör dem vid behov.

10.1 Machine Care

Machine Care är ett program avsett att rengöra maskinens insida med optimala resultat. Det tar bort kalk och fett.

När maskinen känner av att rengöring behövs lyser indikatorn 📋. Starta Machine Careprogrammet för att rengöra maskinens insida.

Så här startar du Machine Care-programmet

Rengör filtren och spolarmarna innan du startar -programmet.

1. Använd ett avkalkningsmedel avsett för diskmaskiner. Följ instruktionerna på förpackningen. Stoppa inte in någon disk i korgarna.

2. Tryck och håll in och samtidigt i cirka 3 sekunder.

Indikatorerna och blinkar. Displayen visar programmets längd.

1. Stäng luckan för att starta programmet. När programmet är klart är inaktiveras indikatorn.

10.2 Invändig rengöring

• Rengör produktens insida med en mjuk, fuktig trasa.
• Använd inte produkter med slipeffekt, skursvampar, vassa verktyg, starka kemikalier, avfettningsmedel eller lösningsmedel.
• Torka av luckan, inklusive gummipackningen, en gång i veckan.
• För att behålla din produkts prestanda ska ett rengöringsmedel som är utformat speciellt för diskmaskiner användas minst en gång varannan månad. Följ noga anvisningarna på förpackningen till produkten.
• För optimalt rengöringsresultat, starta Machine Care-programmet.

10.3 Ta bort främmande föremål

Kontrollera filtren och bottensilen efter varje användning av diskmaskinen. Främmande

föremål (exempelvis av glas, plast, ben eller tandpetare) minskar rengöringseffekten och kan skada tömningspumpen.

FÖRSIKTIGHETSÅTGÄRDER!

Kontakta ett auktoriserat servicecenter om du inte kan ta bort främmande föremål.

1. Ta isär filtersystemet enligt beskrivning i detta kapitel.
2. Ta bort alla främmande föremål manuellt.
3. Sätt tillbaka filtren enligt beskrivning i detta kapitel.

10.4 Utvändig rengöring

• Rengör produkten med en fuktig, mjuk trasa.
• Använd bara neutrala rengöringsmedel.
• Använd inte produkter med slipeffekt, skursvampar eller lösningsmedel.

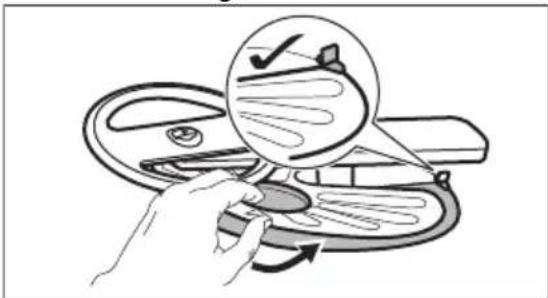

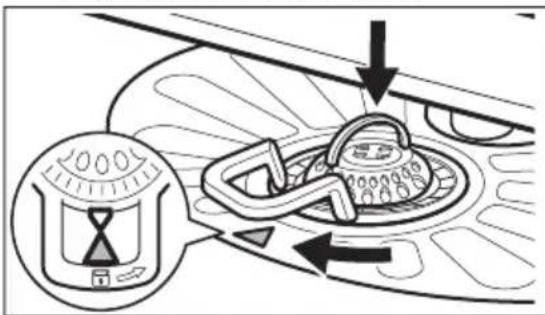

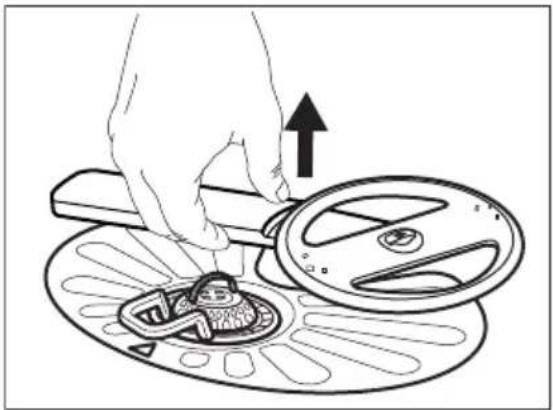

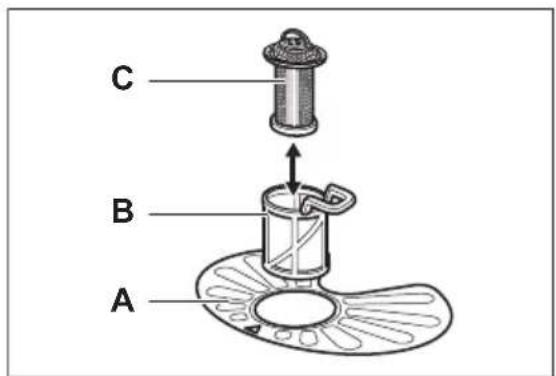

Filtersystemet består av 3 delar.

C B A

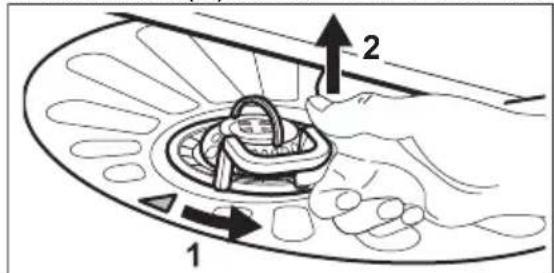

1. Vrid filtret (B) moturs och ta bort det.

1. Säkerställ att det inte finns några mat- eller smutsrester i eller runt kanten på sumpen.
2. Sätt tillbaka det platta filtret (A). Säkerställ att det är korrekt placerat under de 2 guiderna.

1. Sätt tillbaka filtren (B) och (C).
2. Sätt tillbaka filtret (B) i det platta filtret (A). Vrid medurs tills det läses.

En felaktig placering av filtren kan ge dåliga diskresultat och orsaka skada på produkten.

1. Dra den nedre spolarmen uppåt för att ta bort den.

1. Tvätta spolarmen under rinnande vatten. Använd ett smalt spetsigt föremål, t.ex.

en tandpetare, för att avlägsna smuts från hålen. Spola vatten genom hålen för att skölja ur smutspartiklar från insidan.

1. Sätt tillbaka spolarmen genom att trycka den nedåt.

10.7 Rengöring av den övre spolarmen

Ta inte bort den övre spolarmen. Om öppningarna i spolarmen är igensatta, ta bort smuts med ett tunt spetsigt föremål, t.ex. en tandsticka.

11. FELSÖKNING

WARNING!

Felaktig reparation kan utgöra en fara för användarens säkerhet. Reparationer får endast utföras av kvalificerad personal.

De flesta problemen som kan uppstå kan lösas utan att man behöver kontakta en auktoriserad serviceverkstad.

Se nedanstående tabell för information om eventuella problem.

Vid vissa problem visas en larmkod på displayen.

Problem och larmkod Möjlig orsak och lösning
Du kan inte aktivera maskinen.	Se till att stickkontakten sitter ordentligt i eluttaget.Kontrollera att det inte finns någon utlöst säkring i säkringsdosan.
Programmet startar inte.	Kontrollera att maskinens lucka är stängd.Om fördröjd start är inställd avbryter du den inställningen eller väntartills nedräkningen är slut.Saltet fylls på i maskinens vattenavhärdare. Avhärdningsprocessen tar cirka 5 minuter.
Diskmaskinen fylls inte med vatten. Displayen visar i10 eller i11.	Kontrollera att vattenkranen är öppen.Kontrollera att trycket från vattenledningen inte är för lågt. Kontakta din lokala vattenleverantör för information om detta.Kontrollera att vattenkranen inte är igentäppt.Kontrollera att filtret i tilloppsslangen inte är igentäppt.Kontrollera att inloppsslangen inte är böjd, skadad eller vriden.
Maskinen tömmer inte ut vattnet. Displayen visar i20.	Kontrollera att avloppsmuffen inte är igentäppt.Kontrollera att det inre filtersystemet inte är igentäppt.Kontrollera att avloppsslangen inte är böjd eller vriden.
Översvämningsskyddet är aktiverat. Displayen visar i30.	Stäng vattenkranen.Kontrollera att maskinen är rätt installerad.Se till att korgarna fylls så som visas i användarmanualen.
Fel på vattennivåsensorn.Displayen visar i41 - i44.	Kontrollera att filtren är rena.Stäng av maskinen och sätt på den igen.
Fel på diskpumpen eller tömnings-pumpen.Displayen visar i51 - i59 eller i5A - i5F.	Stäng av maskinen och sätt på den igen.
Temperaturen på vattnet i maskinenär för hög eller så är det fel på tem- peratursensorn.Displayen visar i61 eller i69.	Se till att temperaturen på inloppsvattnet inte överstiger 60 °C.Stäng av maskinen och sätt på den igen.
Tekniskt fel på maskinen.Displayen visar iC0 eller iC3.	Stäng av maskinen och sätt på den igen.
Vattennivån i maskinen är för hög.Displayen visar iF1.	Stäng av maskinen och sätt på den igen.Kontrollera att filtren är rena.Se till att avloppsslangen är installerad vid rätt höjd ovanför golvet. Se installationsanvisningen.
Maskinen stannar och startar flera gånger under körning.	Det är helt normalt. Det ger ett optimalt rengöringsresultat och sparar energi.
Programmet tar för lång tid.	Om fördröjd start är inställd avbryter du den inställningen eller väntar tills nedräkningen är slut.Aktivering av dessa funktioner kan förlänga programtiden.
Den visade programtiden är inte samma som programtiden i tabellen med förbrukningsvärden.	Vattnets tryck och temperatur, spänningsvariationer i nätanslutningen, tillval, mångden disk och smutsgrad kan påverka programmets längd.
Den återstående tiden på displayen ökar och hoppar nästan till slutet av programtiden.	Detta är inget fel. Maskinen fungerar som den ska.
Litet läckage från maskinens lucka.	Produkten står inte plant. Lossa eller dra åt de justerbara fötterna (om tillämpligt).Maskinens lucka är inte centrerad på trumman. Justera den bakre fo- ten (om tillämpligt).
Luckan är svår att stänga.	Produkten står inte plant. Lossa eller dra åt de justerbara fötterna (om tillämpligt).Delar av porslinet sticker ut från korgarna.
Luckan öppnas när ett program är igång.	Funktionen AirDry är aktiverad. Du kan avaktivera funktionen. Se kapi- tel Grundinställningar.
Skramlande/knackande ljud inifrån maskinen.	Porslinet är inte ordentligt insatt i korgarna. Se broschyren om hur man laddar korgarna.Se till att sprayarmen kan röra sig fritt.
Produkten löser ut automatsäkring- en.	Strömstyrkan är otillräcklig för strömförsörjning av alla apparater som används samtidigt. Kontrollera uttagets strömstyrka och kapaciteten på mätaren eller stäng av någon av apparaterna som används.Internt elektriskt fel på maskinen. Kontakta ett auktoriserat servicecen- ter.

När du har kontrollerat maskinen, stäng av och slå på den igen. Kontakta en auktoriserad serviceverkstad om problemet uppstår igen.

WARNING!

Vi rekommenderar att du inte använder maskinen förrän problemet är helt fixat. Koppla från maskinen och anslut den inte igen förrän du är säker på att den fungerar korrekt.

11.1 Disk- och torkresultatet är inte tillräckligt bra

Problem Möjlig orsak och lösning
Dåligt diskresultat.	Se broschyren Daglig användning, Råd och tips om hur man laddar korgarna.Använd ett intensivare diskprogram.Aktivera tillvalet ExtraPower för bättre diskresultat med ett valt program.Rengör spolarmunstyckena och filtren. Se Underhåll och rengöring.
Maskinen torkar disken dåligt.	Disken har lämnats kvar för länge i maskinen med luckan stängd. Aktivera alternativet AirDry för att ställa in automatisk lucköppning och förbättra torkresultatet.Det finns ingen spolglans eller så är doseringen inte tillräcklig. Fyll spolglansbehållaren eller ställ in doseringen på en högre nivå.Spolglansens kvalitet kan vara orsaken.Använd alltid spolglans, även med multitabletter.Plastföremål kan behöva handtorkas.Programmet har ingen torkningsfas. Se programtabellen.
Det finns vitaktiga ränder eller blåaktiga beläggningar på glas och porslin.	Den utsläppta mängden spolglans är för stor. Välj en lägre doseringsnivå.För mycket diskmedel har använts.
Det finns fläckar och torkade vattendroppar på glas och porslin.	Den utsläppta mängden spolglans är inte tillräcklig. Välj en högre doseringsnivå.Spolglansens kvalitet kan vara orsaken.
Insidan på maskinen är blöt.	Detta är inget fel på maskinen. Fukt kondenserar på maskinens väggar.
Ovanligt skum under diskning.	Använd diskmedlet som är avsett för diskmaskiner.Använd ett diskmedel från en annan tillverkare.Skölj inte disken under rinnande vatten före diskningen.
Det finns rost på besticken.	Det finns för mycket salt i vattnet som används för att diska. Se avsnittet "Vattenavhärdare".Bestick av silver och rostfritt stål placerades tillsammans. Sätt inte bestick av silver och rostfritt stål intill varandra.
Det finns rester kvar i diskmedelsfacket vid slutet av programmet.	Diskmedelstabletten fastnade i facet och kunde därför inte sköljas bort helt av vattnet.Vatten kan inte skölja bort diskmedlet från facet. Se till att spolarmen roterar fritt och inte är igentäppt.Se till att föremålen i korgarna inte hindrar locket till diskmedelsfacket från att öppna.
Dålig lukt i maskinen.	Se avsnittet "Underhåll och rengöring".Starta Machine Care-programmet med ett avkalkningsmedel eller en rengöringsprodukt avsedd för diskmaskiner.
Kalkavlagringar på porslin, i diskmaskinen och på insidan av dörren.	Saltnivån är låg, kontrollera påfyllningsindikatorn.Saltbehållarens lock sitter löst.Vattnets hårdhetsgrad är hög. Se avsnittet "Vattenavhärdare".Använd salt och ställ in avhärdningen även när multifunktionstabletter används.Se avsnittet "Vattenavhärdare".Starta Machine Care-programmet med ett avkalkningsmedel avsedd för diskmaskiner.Om kalkavlagringar finns kvar, rengör maskinen med lämpliga rengöringsmedel.Testa ett annat diskmedel.Kontakta diskmedelstillverkaren.
Matt, missfärgat eller nag-gat porslin.	Se till att endast diskmaskinssäkra föremål diskas i maskinen.Ladda och plocka ur korgarna försiktigt. Se broschyren om hur man laddar korgarna.Placera ömtåliga plagg i den övre korgen.Aktivera alternativet GlassCare för att säkerställa specialbehandling av glas och ömtåliga föremål.

Se Före första användning, Daglig användning eller Råd och tips för andra möjliga orsaker.

12. TEKNISKA DATA

Mått Bredd / Höjd / Djup (mm) 596 / 818 - 898 / 550
Elanslutning 1)	Spänning (V) 220 - 240
	Frekvens (Hz) 50
Vattentryck Min. / max. MPa (bar) 0.05 (0.5) / 1 (10)
Vattenförsörjning	Kallt vatten eller varmt vatten (°C) 2)	min. 5 – max. 60
Kapacitet Kuvert 13

1) Se produktdekalen för andra värden.

2) Om varmvattnet kommer från en alternativ energikälla (t.ex. solpaneler) kan en varmvattensanslutning användas för att minska energiförbrukningen.

12.1 Länk till EU EPREL databasen

QR-koden på energimärkningsetiketten som medföljer produkten ger en webblänk till registreringen av denna produkt i EU EPREL databasen. Förvara energimärkningsetiketten för referens tillsammans med användarhandboken och alla andra dokument som medföljer denna produkt.

Det är också möjligt att hitta information om produktens prestanda i EU EPREL databasesen med hjälp av länken https://eprel.ec.europa.eu och det modellnamn och produktnummer som du hittar på produktens typskylt. Se avsnittet "Produktbeskrivning".

13. MILJÖSKYDD

Återvinn material med symbolen ⚙ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen 📀 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

[Non-Text]

......

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[EMPTY]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

......

......

[EMPTY]
