BRUKSANVISNING S93880KMB0 AEG

Slik slår du av produktet:

Midlertidig deaktivering

Trykk på knapp 2 eller 3 i ca. tre sekunder, inntil kontrollampen for barnesikringen (1) slokker.

Du kan endre valget av vann mens vannet renner.

Vannet tappes ved å trykke et glass eller en annen beholder mot klaffen (6). Trekk glasset elle beholderen tilbake när du vil stoppe vannstrømmen.

Vannbeholderens belysning (7) tennes automatisk när du tapper vann.

For vedvarende belysning

Tack för att du valt denna produkt från AEG. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

TILLBEHÖR OCH RESERVDELAR

I AEG:s webbutik finner du allting som du behöver för att hålla dina AEG-produkter snygga och i perfekt skick. Du hittar ett brett sortiment av tillbehör som utformats och tillverkats med de högsta kvalitetskrav man kan förvänta sig: från köksredskap för specialister till bestickkorgar, från flaskställ till tvättpåsar för ömtåliga plagg...

Besök webbshopen på www.aeg.com/shop

INNEHÅLL

59 Säkerhetsinformation
61 Kontrollpanel
65 Vattendispenser
66 När maskinen används första gången
67 Daglig användning
69 Råd och tips
70 Underhåll och rengöring
72 Om maskinen inte fungerar
75 Tekniska data
75 Installation
82 Buller
84 Miljöskydd

Följande symboler används i denna bruksanvisning:

Viktig information för din personliga säkerhet och information om hur skador undviks på apparaten.

Allmän information och tips

Miljöinformation

Med reservation för ändringar

SÄKERHETSINFORMATION

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skyddsanordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skötas.

För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

Säkerhet för barn och handikappade

- Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet.

Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den.

- Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.

- När du skall kassera produkten: koppla loss den från eluttaget och klipp av nätkabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.

- Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

Allmän säkerhet

WARNING

Se till att ventilationsöppningarna inte blockeras i produktens hölje eller i inbyggnadsutrymmet.

• Skåpet är avsett för förvaring av livsmedel, att framställa kallt vatten, med eller utan kol-syra och för drycker som förekommer i ett vanligt hushåll enligt anvisningarna i den här handboken.
• Användning av gastuben för något annat ändamål än det avsedda, liksom påfyllning utförd av obehöriga utomstående, medför automatiskt att alla garantier förklaras ogiltiga.
• Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.
• Använd inga andra elektriska produkter inne i produkten, t.ex. en glassmaskin, såvida de inte har godkänts för detta ändamål av tillverkaren.
• Var noga med att inte skada kylkretsen.
• I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig.

Se noga till att inga komponenter i kylkretsen skadas under transport och installation av produkten.

Om kylkretsen skadas:

• Undvik att komma nära öppen eld och antändande källor.
• Ventilera noga rummet där produkten står.

- Det är farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar.

WARNING

Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast bytas ut av en certifierad serviceagent eller annan kvalificerad servicepersonal för att undvika fara.

1. Nätkabeln får inte förlängas.
2. Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand.
3. Se till att stickkontakten är åtkomlig när produkten har installerats.
4. Dra inte i nätkabeln.
5. Sätt inte i stickkontakten om eluttaget sitter löst. Risk för elektriska stötar eller brand föreligger.

6. Produkten får inte användas utan att innerbelysningens lampglas sitter på plats ^7) över den inre belysningen.

7. Denna produkt är tung. Var försiktig när du flyttar den.

8. Plocka inte ut matvaror från frysfacet och ta inte i dem med våta eller fuktiga händer eftersom detta kan leda till skador på huden eller frost-/frysskador.
9. Se till att produkten inte exponeras för direkt solsken under långa perioder.
10. Lamporna ^8) som används i den här produkten är speciallampor som endast är avsedda för användning i produkten. De lämpar sig inte som rumsbelysning.

Daglig användning

• Ställ inte heta kärl på produktens plastdelar.
• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.
• Följ rekommendationerna om förvaring från produktens tillverkare noga. Se relevanta anvisningar.

Skötsel och rengöring

• Stäng av produkten och dra ut stickkontakten ur eluttaget före underhåll.
• Rengör inte produkten med metallföremål.
• Kontrollera regelbundet kylens tömning av avfrostat vatten. Rengör vid behov tömningskanalen. Om tömningskanalen täpps igen samlas vatten på produktens botten.

Installation

För den elektriska anslutningen, följ noga anvisningarna i respektive avsnitt.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.
• Vi rekommenderar att du väntar minst fyra timmar innan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn.

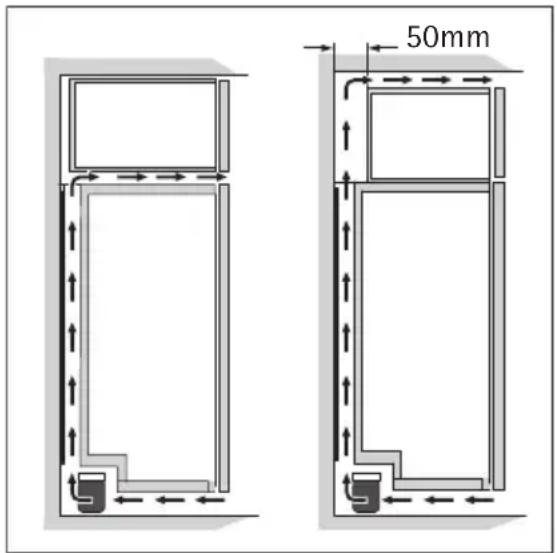

• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för installationen.
• När så är möjligt bör produktens baksida vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med produktens varma delar (kompressor, kondensor).
• Produkten får inte placeras nära värmeelement eller spisar.
• Säkerställ att elkontakten är åtkomlig efter installation av produkten.
• Produkten får endast anslutas till ett dricksvattenssystem. ^9)

Service

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.
• Service på denna produkt får endast utföras av en auktoriserad serviceverkstad. Endast originaldelar får användas.

Miljöskydd

Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen, någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsammans med det vanliga hus-hållsavfallet. Isolationsmaterialet innehåller brandfarliga gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med symbolen 📋 kan återvinnas.

KONTROLLPANEL

1 DN/OFF -knapp
2 Mode-knapp
3 DK -knapp
4 Knapp för att sänka temperaturen
5 Knapp för att höja temperaturen
6 Display

Det går att ändra de förinställda knappljuden till att låta högre genom att samtidigt trycka in Mode -knappen och knappen för att sänka temperaturen i några sekunder. Ljudet kan ändras tillbaka.

Display/kontrollampa

Gör på följande sätt för att slå på produkten:

1. Sätt i stickkontakten i eluttaget.
2. Tryck på ON/OFF -knappen om displayen inte är tänd.
3. Temperaturindikeringarna visar den inställda standardtemperaturen.
   Se avsnittet "Temperaturreglering" om du vill välja en annan temperatur.

WARNING

Om dörren lämnas öppen några minuter släcks innerbelysningen automatiskt. Belysningen tänds igen när dörren stängs och öppnas igen.

Stänga av

Gör på följande sätt för att stänga av produkten:

1. Tryck på ON/OFF-knappen i några sekunder.
2. Displayen stängs av.
3. För att koppla loss produkten från strömkällan: dra ut stickkontakten ur eluttaget.

Temperaturreglering

Den inställda temperaturen för kylen kan justeras genom att man trycker på temperaturknappen.

Ställa in standardtemperatur:

• +5 °C i kylen

Temperaturvisningen visar den inställda temperaturen.

Den inställda temperaturen uppnås inom 24 timmar.

Efter ett strömavbrott sparas den inställda temperaturen.

Minute Minder -funktionen används för att ställa in ett akustiskt larm på önskad tid. Det är användbart när t.ex. en blandning enligt receptet ska svalna en viss tid.

1. Tryck på Mode-knappen tills motsvarande symbol visas.

Minute Minder -kontrollampan blinkar.

Timern visar det inställda värdet (30 minuter) i några sekunder.

1. Tryck på knappen för att sänka eller höja temperaturen för att ändra det inställda värdet från 1 till 90 minuter.

2. Tryck på OK-knappen för att bekräfta.

Minute Minder -kontrollampan visas.

Timern börjar att blinka (min).

När nedräkningen är över blinkar Minute Minder -indikatorn och ett ljudlarm hörs:

1. Tryck på OK-knappen för att stänga av ljudet och avsluta funktionen.

Det går att avaktivera funktionen när som helst under nedräkningen:

1. Tryck på Mode-knappen tills kontrollampan Minute Minder blinkar.

2. Tryck på OK-knappen för att bekräfta.

3. Minute Minder -indikatorn släcks.

Det går att ändra den inställda tiden när som helst under nedräkningen, genom att trycka på knappen för att sänka temperaturen och knappen för att höja temperaturen.

Barnlås

Välj barnläsfunktionen för att låsa knapparna så att de inte används oavsiktligt.

1. Tryck på Mode-knappen tills motsvarande symbol visas.

2. Kontrollampan för barnlåset blinkar.

3. Tryck på OK-knappen för att bekräfta.

Kontrollampan för barnlåset tänds.

1. Tryck på Mode-knappen tills kontrollampan för barnlåset blinkar.

2. Tryck på OK-knappen för att bekräfta.

3. Kontrollampan för barnlåset släcks.

COOLMATIC-funktion

Om du behöver lägga in en större mängd varma matvaror när du har handlat rekommenderar vi att du aktiverar COOLMATIC-funktionen för att kyla matvarorna snabbare för att inte värma upp andra matvaror i produkten.

1. Tryck på Mode-knappen tills motsvarande symbol visas.

COOLMATIC-kontrollampan blinkar.

1. Tryck på OK-knappen för att bekräfta.

COOLMATIC-kontrollampan visas.

COOLMATIC stängs av automatiskt efter cirka 6 timmar.

Gör följande för att avaktivera funktionen innan den stängs av automatiskt:

1. Tryck på Mode-knappen tills indikatorn COOLMATIC blinkar.
2. Tryck på OK-knappen för att bekräfta.
3. Indikatorn COOLMATIC släcks.

Funktionen avaktiveras när man väljer en annan temperatur i kylen.

Extra fukt-funktion

Om du behöver öka luftfuktigheten i kylen rekommenderar vi att du aktiverar Extra fukt-funktionen:

1. Tryck på Mode-knappen tills motsvarande symbol visas.

Kontrollampan för Extra fukt blinkar.

1. Tryck på OK-knappen för att bekräfta.

Kontrollampan för Extra fukt tänds.

1. Mode-knappen tills kontrollampan för Extra fukt blinkar.
2. Tryck på OK-knappen för att bekräfta.
3. Kontrollampan för Extra fukt släcks.

Semesterfunktion

Med denna funktion kan du ha kylen stängd och tom under exempelvis en semester eller annan längre tidsperiod utan att dålig lukt bildas.

Kylen måste vara tom när funktionen aktiveras.

1. Tryck på Mode-knappen tills motsvarande symbol visas.

Kontrollampan för semesterfunktionen blinkar.

Kylens temperaturdisplay visar den inställda temperaturen.

1. Tryck på OK-knappen för att bekräfta.

Kontrollampan för semesterfunktionen tänds.

1. Tryck på Mode-knappen tills kontrollampan för semesterfunktionen blinkar.
2. Tryck på OK-knappen för att bekräfta.
3. Kontrollampan för semesterfunktionen släcks.

Funktionen avaktiveras när man väljer en annan temperatur i kylen.

Larm vid öppen dörr

Ett ljudlarm avges om dörren lämnas öppen några minuter. Larmtillståndet för öppen dörr indikeras av att:

• larmindikatorn blinkar
• ljudsignal låter

När normala förhållanden har återställts (dörren är stängd) stängs ljudlarmet av.

Medan larmet pågår kan ljudsignalen stängas av genom att trycka på en knapp.

VATTENDISPENSER

1 Kontrollampa för barnlås
2 Knapp för kolsyrat vatten
3 Knapp för vanligt vatten
4 Kontrollampa för vattenfilter
5 /attenutlopp
6 Klaff
7 Belysning

Barnlås

Barnlåset är aktiverat från fabriken.

Tillfällig upplåsning

Tryck på knapp 2 eller 3 i cirka tre sekunder tills kontrollampan för barnlåset (1) slocknar. Barnlåset aktiveras automatiskt igen efter ca. tre sekunder.

Permanent upplåsning

Håll knapparna 2 och 3 intryckta samtidigt i cirka tre sekunder.

Knapparna 2 och 3 tänds för att indikera upplåsning och kontrollampan för barnlåset (1) slocknar.

Aktivera barnlåset

Håll knapparna 2 och 3 intryckta samtidigt i cirka tre sekunder.

Läsningen indikeras med att kontrollampan för barnlåset tänds.

Val och tappning av vatten

Innan vatten tappas upp väljer du antingen kolsyrat vatten (2) eller vanligt vatten (3). Valet bekräftas med att respektive knapp tänds.

Valet av vatten kan ändras medan vattnet rinner.

Vatten tappas upp genom att du trycker ett glas eller annan behållare mot klaffen (6). Dra glaset eller behållaren mot dig för att få vattnet att sluta rinna.

Eventuellt dropp och spill samlas upp i droppskålen nedtill på vattendispensern. Droppskålen kan snäppas loss och tömmas vid behov.

Belysning

Belysningen till vattendispensern (7) tänds automatiskt när vatten tappas upp.

För ständig belysning

1. Se till att vattendispensern är i upplåst läge.
2. Tryck på knappen för vanligt vatten (3) tills belysningen tänds (cirka tre sekunder).
   Ljusstyrkan är nu cirka 50 % tills dispensern används.

Släcka belysningen

1. Se till att vattendispensern är i upplåst läge.
2. Tryck på knappen för vanligt vatten (3) tills belysningen släcks (cirka tre sekunder).

Kontrollampa för vattenfilter

När kontrollampan för vattenfiltret (4) tänds har filtret cirka 20 % av sin livslängd kvar. I detta läge rekommenderas inköp av utbytesfilter.

När kontrollampan för vattenfiltret börjar blinka är filtret förbrukat.

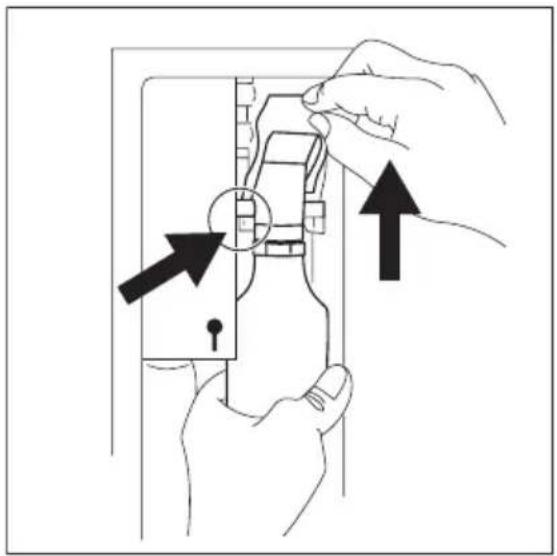

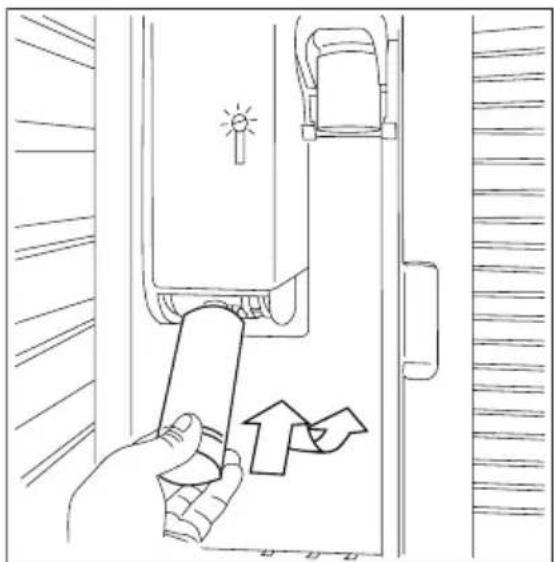

Byt filtret snarast, se "Montering av vattenfilter".

När vattenfiltret har bytts. Tryck på knappen för vanligt vatten (3) i några sekunder för att återställa kontrollampan för vattenfiltret.

Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar yt- finishen.

Kontrollera att tömningsslangen på baksidan av kylskåpet tömmer ut på uppsamlingsbrickan.

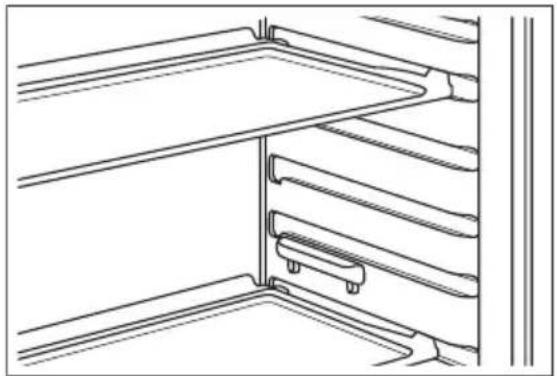

Väggarna i kylskåpet är försedda med ett antal skenor så att hyllorna kan placeras enligt önskemål.

Vissa hyllor måste lyftas upp i bakkanten för att kunna avlägsnas.

Flytta inte glashyllan ovanför grönsakslådan för att säkerställa korrekt luftcirkulation.

Denna läda är lämplig för förvaring av frukter och grönsaker.

På vissa modeller finns det en avdelare i lådan som kan placeras i olika positioner så att du kan dela in lådan enligt dina personliga behov.

Alla delar i lådan kan tas bort för rengöring.

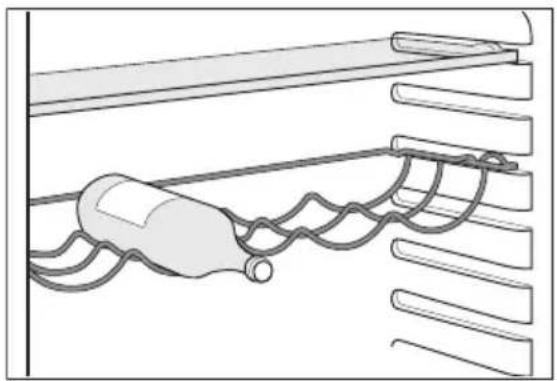

Flaskställ

Placera flaskorna (med öppningarna vända utåt) i den redan installerade hyllan.

Lägg endast in förslutna flaskor om hyllan är placerad horisontellt.

Flaskstället kan dock vinklas för att kunna förvara öppnade flaskor. För att vinkla flaskstället, drag ut det så långt att framkanten kan flyttas upp och placeras på nästa högre nivå.

Din produkt är utrustad med ett kolfilter som sitter bakom luckan till luftventilationen.

Filtret renar luften från oönskade lukter i kylutrymmet och bevarar matvarornas kvalitet.

Vid leverans ligger kolfiltret i en plastpåse. Se instruktioner i avsnittet "Montering av "Clean Air Control"-filter".

Var noga med att stänga luckan ordentligt för att säkerställa korrekt funktion.

För att kunna förvara matförpackningar i olika storlekar kan dörrhyllorna placeras på olika nivåer.

Drag försiktigt hyllan i pilarnas riktning tills hyllan är lös och placera den sedan i önskat läge.

Flytta inte den nedre dörrhyllan för att säkerställa korrekt luftcirkulation.

- Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.

- Om omgivningstemperatuen är hög, och temperaturreglaget är inställt på en hög temperatur och produkten är full med matvaror, kan kompressorn arbeta kontinuerligt och medföra att frost eller is bildas på evaporatorn. Om detta inträffar, ställ in temperaturreglaget på en lägre temperatur för att möjliggöra automatisk avfrostning och därigenom också sänka energiförbrukningen.

Tips om kylning av färskä livsmedel

För att erhålla bästa resultat:

- förvara inte varm mat eller avdunstande vätskor i kylskåpet

- täck över eller förpacka maten, särskilt om den har en stark smak

- placera mat så att luft kan cirkulera fritt omkring den

Tips om kylning

Praktiska råd:

Kött (alla typer): lägg i plastpåsar och placera på glashyllan ovanför grönsakslådan.

Av säkerhetsskäl bör kött förvaras på detta sätt i högst två dygn.

Tillagad mat och kalla rätter: dessa bör täckas över och kan placeras på valfri hylla.

Frukt och grönsaker: skölj av och rengör noga och lägg i den speciella grönsakslådan (eller lådorna i förekommande fall).

Smör och ost: dessa produkter bör läggas i särskilda, lufttäta behållare eller förpackas i aluminiumfolie eller plastpåsar för att evakuera så mycket luft som möjligt.

Mjölkflaskor: dessa bör ha kapsyl och förvaras lämpligen i dörrens flaskställ.

Bananer, potatis och lökar som inte är förpackade bör inte förvaras i kylskåpet.

Tips för temperaturen i kylskåpet

En lämplig temperatur i kylen är cirka +5 °C. När temperaturreglaget är inställt på +5 °C representerar detta den genomsnittliga temperaturen i kylen. Det är normalt att det är varmare längst upp i kylen.

Om temperaturreglaget är inställt på en kall temperatur är den omgivande temperaturen hög eller om kylen är helt full är kompressorn igång en längre tid. Ändra till en högre temperaturinställning om det är för kallt i kylen.

Lägg inte matvaror mot eller nära temperatursensorn. Följden kan bli för kalla temperaturer.

Om du vill kontrollera temperaturen hos livsmedel som förvaras i kylen kan du placera ett glas vatten centralt i kylskåpet och ställa en lämplig termometer med en noggrannhet på +/- 1 °C i det. Efter 6 timmar kan temperaturen kontrolleras. Mätningen ska utföras under konstanta förhållanden (dvs. utan att ändra innehållet i kylen).

Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

Regelbunden rengöring

Utrustningen måste rengöras med jämna mellanrum:

• rengör produktens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
• inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
• skölj och torka noga.

Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten.

Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en stark lukt.

Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en borste.

Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning

Var försiktig så att du inte skadar kylsystemet.

När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Använd därför en mjuk trasa indränkt med varmt vatten och en neutral tvållösning för att rengöra produkten utvändigt.

Använd inga skarpa rengöringsmedel eller skurpulver eftersom sådana produkter skadar färgen. Använd inte heller produkter som används för att ge ytor av rostfritt stål en beläggning som motverkar fingeravtryck.

Anslut produkten till eluttaget igen efter rengöringen.

För att upprätthålla bästa prestanda skall "Clean Air Control"-filtret bytas ut en gång om året.

Nya aktiva kolfilter kan köpas hos din återförsäljare.

Se instruktioner i avsnittet "Montering av "Clean Air Control"-filter".

Byte av vattenfilter

Ta ut filtret. En liten mängd vatten kommer att rinna ut. Torka torrt och montera det nya filtret.

Se "Montering av vattenfilter"

Utbytesfilter kan beställas från Electrolux lokala serviceavdelning,

Vattenanslutningen behöver inte stängas av vid filterbyte.

Byta gastub

Utbytesgastub införskaffas genom din lokala återförsäljare.

Rengöring av vattendispensern

Vid behov, rengör dispenserns ytor med en mjuk trasa och varmt vatten.

Dispenserns droppskål kan rengöras med ljummet vatten och lite neutral tvål. Kalkavlagringar på dispensern kan tas bort med ättika eller utspädd ättiksyra. Torka rent med en fuktig trasa.

Ventilationsgallret kan tas bort så att det kan tvättas.

Öppna dörren och gör sedan på följande sätt:

1. Lossa gallrets övre kant genom att dra det utåt/nedåt.
2. Drag gallret rakt ut för att ta bort det helt.
3. Dammsug under produkten.

Frost avlägsnas automatiskt från avdunstaren i kylutrymmet varje gång kompressorn stannar under normal användning. Smältvattnet töms ut genom ett tömningshål i en specialbehållare på kylskåpets baksida, ovanför kompressorn, där det avdunstar.

Långa uppehåll

När vattensystemet inte ska användas på länge ska vattnet till kylskåpet stängas av.

• Ett begagnat filter ska inte utsättas för temperaturer under 0°C eftersom delar av filtret kan spricka p.g.a. expansion vid frysning.

• Om filtret ska tas tillvara för användning senare är lämplig förvaringstemperatur +5 °C. Följ nedanstående anvisningar om produkten inte skall användas på länge:

• koppla loss produkten från eluttaget

• plocka ur alla matvaror

• rengör produkten och alla tillbehör

• låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

Innan skåpet används igen, skölj systemet noga genom att tappa ur minst tre liter vatten.

- Vid behov kan systemet rengöras med hjälp av en rengöringssats som kan beställas från Electrolux lokala serviceavdelning eller via vår webbplats www.electrolux.com.

Om kylen/frysen lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.

OM MASKINEN INTE FUNGERAR

Under drift kan ibland små, men irriterande, problem uppstå som du själv kan lösa utan att tillkalla en servicetekniker. Följande tabell innehåller råd som hjälper dig att lösa sådana problem för att undvika onödiga serviceavgifter.

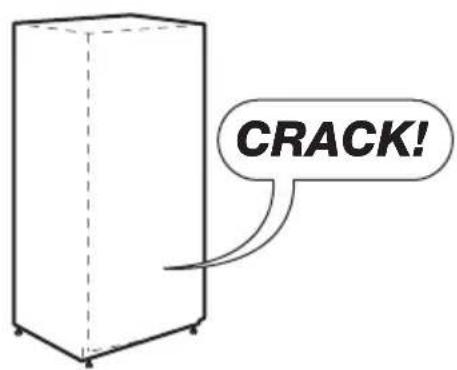

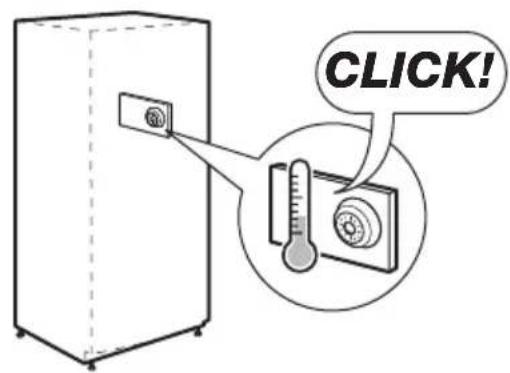

Produkten avger vissa ljud under drift (kompressor och cirkulation). Detta är normalt och innebär inte att något är fel.

Produkten arbetar hela tiden, så när kompressorn stannar innebär inte detta att produkten är utan ström. Det är därför du inte får ta i de elektriska delarna utan att först koppla bort produkten från eluttaget.

Problem Möjlig orsak Åtgärd
Produkten bullrar.	Produkten står ostadigt.	Kontrollera att produkten står stadigt (alla fötter och hjul ska ha kontakt med golvet). Se avsnittet "Avvägning".
Ljudnivån är för hög vid upptappning av vatten.	Transportstödet till vattensystemets tryckpump har inte ta-gits bort.	Ta bort transportstödet. Se av-snittet "Ta bort transportstöden".
Larmsignalen ljuder. Lar-mikonen blinkar.	Dörren är inte ordentligt stängd. Se avsnittet "Larm vid öppen dörr".
Problem Möjlig orsak Åtgård
övre eller undre fyrkanten visas på temperaturdisplayen.	Ett fel har inträffat vid mätning-en av produktens temperatur.	Kontakta vår lokala serviceavdel-ning (kylsystemet fortsätter att hålla matvarorna kalla, men temperaturen kan inte justeras).
Kompressorn arbetar hela tiden.	Temperaturreglaget kan vara felaktigt inställt.	Ställ in en varmare temperatur.
	Dörren är inte ordentligt stängd.	Se avsnittet "Stängning av dör-ren".
	Dörren har öppnats för ofta.	Låt inte dörren stå öppen längre än nödvändigt.
Matvarornas temperatur är för hög.		Låt matvarornas temperatur sjun-ka till rumstemperatur innan du lägger in dem.
Rumstemperaturen är för hög. Sänk rumstemperaturen.
Vatten rinner inne i kyl-skåpet.	Vattenutloppet är igentäppt. Rengör vattenutloppet.
Matvaror hindrar vattnet frånatt rinna till vattenuppsamlaren.		Kontrollera att inga matvaror har kontakt med den bakre väggen.
Vatten rinner på golvet. Smältvattnet rinner inte genom utloppet till avdunstningsbrick-an ovanför kompressorn.		Anslut smältvattenutloppet till avdunstningsbrickan.
Temperaturen i produkten är för låg.	Temperaturreglaget kan vara felaktigt inställt.	Ställ in en varmare temperatur.
Temperaturen i produkten är för hög.	Temperaturreglaget kan vara felaktigt inställt.	Ställ in en lägre temperatur.
	Dörren är inte ordentligt stängd.	Se avsnittet "Stängning av dör-ren".
	Matvarorna är för varma.	Låt matvarornas temperatur sjun-ka till rumstemperatur innan du lägger in dem.
Temperaturen i kylskåpet är för hög.	Kalluft cirkulerar inte i produk-ten.	Se till att kalluft kan cirkulera i produkten.
Stora mängder mat har lagts in för kylning på en gång.		Lägg in mindre mängder mat för kylning samtidigt.
Produkten fungerar inte.	Produkten har stängts av.	Sätt på produkten.
Stickkontakten sitter inte ordentligt i eluttaget.		Sätt i stickkontakten ordentligt i eluttaget.
Produkten får ingen ström. Elut-taget är strömlöst.		Anslut en annan elektrisk produkt till eluttaget. Kontrollera säkrin-gen. Kontakta en behörig elekt-riker.
För lite kolsyra i vattnet.	Kolsyran håller på att ta slut.	Se avsnittet "Installation av gast-ub".
För mycket kolsyra i vatt-net.	Späd med vanligt vatten. Se avsnittet "Val och tappning av vatten".
Ingen kolsyra.	Gastuben är tom.	Se avsnittet "Byte av gastuben".
Inget eller dåligt vatten-flöde.	Gastuben är tom. Se avsnittet "Byte av gastuben".
	Sediment i vattnet.	Avlägsna och rengör silen i till-oppsslangens koppling.
Vattentillförseln är strypt. Kontrollera vattentillförseln.
Bara gas kommer ut vid upptappning av kolsyrat vatten.	Vattentillförseln är strypt. Kontrollera vattentillförseln.
	Sediment i vattnet.	Avlägsna och rengör silen i till-oppsslangens koppling.
Kontrollampan för vatten-filtret blinkar.	Filtret är helt förbrukat. Se avsnittet "Byte av vattenfilter".
Kontrollampan för vatten-filtret lyser konstant.	20 % av filtrets kapacitet åter-står.	Köp ett nytt filter.
Lampan för vattendispen-sern och kontrollampan för barnlåset blinkar.	Inre läckage i vattenanslutning-en.	Kontakta vår lokala serviceavdel-ning.
Läckage från filtret. Öppna luckan till vattenmodulen		och torka upp vattnet från bot-ten. Se efter om det finns läckage. Om filtret läcker, se avsnittet "Byte av vattenfilter".
Tappning avbryts efter en stund.	Den maximala tiden på 2 minu-ter har överskridits.	Börja ny upptappning.
Lampan fungerar inte. Dörren har varit öppen för länge.		Stäng dörren.
Lampan är trasig. Se avsnittet "Byte av lampan".
Dörren blockerar ventila-tionsgallret.	Produkten står inte i våg. Se avsnittet "Avvägning".
Dörren är felinriktad.	Produkten står inte i våg.	Se avsnittet "Avvägning".

Kontakta vår lokala serviceverkstad om dessa råd inte löser problemet.

Byte av lampan

Produkten har en innerbelysning bestående av en lysdiod med lång livslängd.

Endast servicepersonal får byta ut lampan. Kontakta vår serviceavdelning.

Stängning av dörren

1. Rengör dörrtätningarna.
2. Justera dörren vid behov. Se avsnittet "Installation".
3. Byt vid behov ut defekta dörrtätningar. Kontakta vår lokala serviceavdelning.

TEKNISKA DATA

S93880KMB0 S93880KMX0
Mätt
Höjd 1810 mm 1810 mm
Bredd 595 mm 595 mm
Djup 650 mm 650 mm
Nätspänning 230 V 230 V
Frekvens 50 Hz 50 Hz

Den tekniska informationen anges på typskylten som sitter till vänster inne i produkten samt på energietiketten.

Vattentryck
Vattentrycket måste vara minst 1 bar (100 kPa)	Kontakta din installatör om vattentryck-et är under 1 bar.
Högsta tillåtna vattentryck är 10 bar (1000 kPa)	Vid vattentryck över 10 bar måste en re-duceringsventil monteras (finns i fack-handeln).

Kapacitet 50-80 liter kolsyrat vatten per tub.

• Anslut inte produkten till vatten i utrymmen där omgivningstemperaturen kan sjunka under fryspunkten.
• Produkten får endast anslutas till en dricksvattenledning.
• Produkten får endast anslutas till en kallvattenledning.

INSTALLATION

WARNING

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt, läs noga igenom avsnittet "Säkerhetsinformation" innan du installerar produkten.

Placering

Installera produkten på en plats där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimatklass Omgivningstemperatur
SN +10 till +32 °C
N +16 till +32 °C
ST +16 till +38 °C
T +16 till +43 °C

Plats

För bästa effekt: om produkten placeras under en överhängande väggenhet skall det finnas minst 40 mm fritt utrymme mellan produktens översida och väggenheten. Produkten bör dock helst inte placeras under överhängande väggenheter.

Utrymmet för ventilation kan vara:

• direkt ovanför produkten
• bakom och ovanför överskåpet.

I detta fall måste utrymmet bakom överskåpet vara minst 50 mm djupt.

Elektrisk anslutning

Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överensstämmer med de värden som anges på typskylten.

Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.

Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.

Ta bort transportstöden

Produkten har ett transportstöd för att säkra dörren under transport.

Ta bort dessa stöd på följande sätt:

1. Öppna dörren.
2. Ta bort transportstödet från dörrsidorna.
3. Ta bort transportstödet från nedre gångjärnet (vissa modeller).

1. Ta bort transportstödet som sitter under vattenenheten.
2. Skär av och ta bort transportstödet som håller pumpen på plats.

Vissa modeller har en ljuddämpande dyna undertill. Ta inte bort denna dyna.

Bakre distanshållare

Montera distanshållarna som medföljer i tillbehörspåsen såsom figuren visar.

Montera två distanshållare på panelens baksida och två stycken med tejp nertill.

Anslutning av vattenslang.

Anslutning av vatten ska göras med en kran och en 3/4" hankoppling högst 1,5 m från skåpet.

Arbetet bör utföras av en behörig VVS-installatör.

På marknaden finns olika typgodkända kranar och kransatser.

Vattenslangen får inte vara sprucken, klämd eller ligga i tvära böjar.

Innan kylskåpet ställs på sin slutliga plats, kontrollera att vattenanslutningen har gjorts korrekt och att inget läckage förekommer vid anslutningen till kranen.

Dra åt skruven tillräckligt mycket för hand.

Kontrollera att packningen sitter rätt i kopplingen.

Vi rekommenderar att produkten placeras på en avrinningsmatta avsedd för kyl-/frysskåp, för att enklare kunna upptäcka eventuellt läckage.

Montering av dörrhandtag

(Exempel för högerhängning)

Dörrhandtagen levereras som monteringssats.

1. Skruva fast det övre handtagsfästet på handtagsstången.
2. Sätt fast det nedre handtagsfästet ner- till på den vänstra sidan av dörren.
3. Sätt fast det övre handtagsfästet upptill på den övre vänstra sidan av dörren.
4. Skruva fast handtagsstängen på det nedre handtagsfästet.

Använd inte för stor kraft och dra åt skruvarna för hårt (max. 2 Nm) eftersom handtagen kan skadas.

Se till att produkten står i våg där det installeras.

Justera vid behov fötterna med medföljande skruvnyckel.

Dörrjusteringen beror på en riktig avvägning.

"Clean Air Control"-filtret är ett aktivt kolfilter som absorberar dåliga lukter och bidrar till att bevara bästa smak och arom hos alla matvaror utan risk för korskontaminering av lukter. Vid leverans ligger kolfiltret i en plastpåse för att upprätthålla filtrets prestanda.

1. Öppna luckan till luftventilationen.
2. Plocka fram filtret ur plastpåsen.

1. Sätt i filtret i spåret på luckans baksida.
2. Stäng luckan.

Hantera filtret försiktigt så att inte små fragment lossnar från ytan.

Var noga med att stänga luckan ordentligt för att säkerställa korrekt funktion.

Skruva på vattnet första gången.

Kontrollera att kopplingen till kranen är ordentligt gjord. Se avsnittet "Anslutning av vattenslang".

1. Öppna kranen.
2. Starta kylskåpet (stäng av och starta igen om det redan är igång).
   Vattensystemets huvudventil öppnas och fyllning av systemet påbörjas.

Montering av vattenfilter

Packa upp filtret.

1. Ta bort tillbehören framför vattenmodulen och öppna serviceluckan.
2. Lägg en trasa eller en kökshandduk under vattenfiltret.
3. Dra förbikopplingspatronen utåt genom att ta tag i den nedre delen tills patronen automatiskt skjuts ut.

1. Ta bort skyddsförpackningen på det nya vattenfiltret och sätt i det ordentligt i anslutningen.
2. Tryck tillbaka vattenfiltret till utgångsläget
3. Ta bort trasan eller handduken och torka upp utspillt vatten.
4. Stäng luckan och sätt tillbaka inredningen.
5. Spara förbikopplingspatronen för fram- tida användning.
6. Lås upp vattensdispensern. Se avsnittet "Funktioner för barnlåset" Välj vanligt vatten och tappa upp cirka två liter vatten. I början kan det komma en del luft.

1. Ta bort förpackningen på gastuben och skruva på adaptern på gastuben. Dra bara åt för hand.

2. Placera gastuben med adaptern ansluten på ventilens undersida och se till att hakarna till handtaget stöder adapterns utstående delar.

1. Vrid därefter handtaget uppåt med en enda rörelse.
2. Lås upp vattendispensern, se avsnittet "Funktioner för vattendispensern" Välj kolsyrat vatten och tappa upp ytterliga-re 1,5 liter vatten.
3. Systemet är nu klart för användning. För att erhålla bästa möjliga prestanda från kylskåpet bör inställd drifttemperatur inväntas.

Omhängning av dörrar

Det går inte att ändra dörrens hängning.

Vattenledningen går via gångjärnet till vattendispensern. Kontakta din återförsäljare om du vill ha mer information.

BULLER

Vissa ljud hörs under normal användning (kompressor, cirkulation av köldmedel).

MILJÖSKYDD

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

CE
