BRUKSANVISNING RRMK53W ROSENLEW

Säkerhetsutrustningen.... 28

Tippskyddet.... 28

Kastrullskyddet (extra tillbehör).... 29

Luckspärren.... 20 20

Före första användning.... 29 20

Praktiskt användning.... 34

Bakning tabell.... 36

Rengöring och skötsel.... 37

Problem och åtgärder 41

Tekniska uppgifter.... 41

Installation.... 42

Ändring av sockelhöjd och –djup...... 42

Nivåjustering.... 42

Elektrisk anslutning....43

Service 43

Europa-Garanti 44

Säkerhet

Utvecklingen av spisar går framåt. Du kan inte alltid använda din nya spis som den gamla. Läs därför noga igenom anvisningarna och bekanta dig med din nya spis och dess funktioner. Spisen är avsedd för normal hushållsanvändning. Tänk på att spara bruksanvisningen, som måste finnas om spisen säljs eller överlåts på annan person. Hör gärna av dig till oss om du har några synpunkter eller frågor om spisen och dess användning. Adress och telefonnummer finns under kapitel "Service".

Text med en VARNINGSTRIANGEL handlar om säkerhet. LÄS DESSA TEXTER EXTRA NOGGRANT, så att du inte skadar dig själv, andra eller spisen.

Barn och spisen

• Barn är av naturen nyfikna och intresserade av det mesta, även spisen. Vi vill för säkerhets skull betona några saker som du bör tänka på om du har barn eller besök av barn:
• Det måste finnas minst 40 cm avställningsyta, alternativt en vägg eller ett högskåp, på båda sidor om spisen. Se till att TIPPSKYDDET är monterat, så att spisen inte tippar framåt vid onormal belastning.
• Om du har KASTRULLSKYDD (som extra tillbehör) till din spis, skall det vara monterat. LUCKSPÄRREN/LUCKSPÄRRARNA skall också vara i funktion.
• Låt gärna barnen hjälpa till vid spisen, men lär dem att kärl, häll och ugnar blir mycket varma och behåller värmen en tid efter användning. BERÖRING KAN GE BRÄNNSKADOR!

Installation

• Ingrepp i spisen ska utföras av BEHÖRIG FACKMAN. Arbete utfört av lekman kan försämra spisen samt leda till skada på person och/eller egendom.
• Spisen är tung. Kanter och hörn som du vanligtvis inte kommer i kontakt med kan vara vassa. Använd handskar vid förflyttning av spisen.
• TIPSKYDDET ska vara monterat, då undviker du att spisen tippar vid onormal belastning.

Användning

Använd aldrig en spräckt glaskeramikhäll. Vätska kan vid överkok och/eller rengöring tränga ner till spänningsförande delar. Bryt strömmen till spisen och kontakta service för reparation.

Lägg inte aluminiumfolie, plast o.d. på glaskeramikhällen. En av misstag påsatt värmezon kan få papperet/plasten att brinna/smälta.

Lämna aldrig frityrkokning, smältning av fett, paraffin eller lättantändligt utan tillsyn. Vid brand, nollställ spisens vred och stäng av köksfläkten. KVÄV ELDEN MED LOCK, använd aldrig vatten.

Använd endast kärl som är avsedda för glaskeramikhäll respective ugn. Kontrollera kärlens bottnar.

Kärl som buktar utåt, ger dålig värmekontakt och snurrar lätt på glaskeramikhällen.

Håll dig på avständ från ugnen när du öppnar ugnsluckan under tillagning, eller när maten är klar, så att du inte står i vägen för den ånga eller värme som kan strömma ut när du öppnar luckan.

Ugnspanna blir hett i ugnen. Använd grillvanten när du tar bort ugnspannan från ugnen.

Spisen blir hett vid användning. Var försiktig i närheten av värme element, som ligger i ugnen.

Kontrollera att spisen är avstängd när den inte används, samtliga vred ska vara nollställda.

Alkohol och liknande som kan bilda siva gaser eller andra ämnen vilka örorsaka brand eller explosion får nvändas i ugnen.

Användning på hällen måste ske med största försiktighet. T.ex. flambering med konjak, eller annan alkohol, kan medföra att fettrester i köksfläkten antänds och orsaka allvarliga bränder. Likaså kan eldslågor och brinnande fettstänk förorsaka personskador.

Rengöring

Häll glaskeramikhäll och ugn rena. Fett och spill osar rejält vid uppvärmning och medför i värsta fall risk för brand.

Du måste genast (medan hällen ännu är het) med rakbladsskrapan ta bort socker och överkok med högt sockerinnehåll t.ex. marmelad, samt smält plast och folie för att inte skada hällen. Var försiktig, rakbladet är mycket vasst.

Uppackning

• Kontrollera att spisen är felfri och utan skador. Transportskador anmäler du omedelbart till återförsäljaren – kontakta dem.
• Emballaget kan återvinnas. Kontakta ditt kommunkontor om du inte vet var du ska lämna det.

Underhåll & service

• Nollställ samtliga vred före byte av trasig lampa.
• Service och reparationer bör utföras av ett av leverantören godkänt företag.

Använd endast original reservdelar.

Skrotning

• Förhindra olyckor med den skrotade spisen; Lossa sladden från vägguttaget och kapa den så nära spisens bakstycke som mögligt. Sätt luckspärren/luckspärrarna ur funktion.
  Kontakta ditt kommunkontor för information om var du kan lämna din spis.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Spisen

1. Ventilationsöppning
2. Häll med VÄRMEZONER
3. Manöverpanel med VRED
4. Ugn
5. Förvaringslåda
6. Sockel

Spisen har hjul baktill för att underlätta förflyttning vid städning. Öppna luckan, lyft försiktigt i överkant och dra sedan ut spisen.

Kontrollamporna är av glimlampetyp och har normalt lång livslängd. Om de slutar fungera, kontakta service.

Uppackning

Kontrollera att spisen är felfri och utan skador. Transportskador anmäler du omedelbart till återförsäljaren – kontakta dem.

Emballaget kan återvinnas. Kontakta ditt kommunkontor om du inte vet var du ska lämna det.

Säkerhetsutrustningen

Se till att det finns avställningsytor, minst 40 cm breda, på båda sidor om spisen (SE BILD). En av bänkarna kan ersättas av en vägg eller ett högskåp.

Barnsäkerheten ökar om du dessutom ser till att följande är monterat/i funktion:

Tippskyddet

Tippskyddet måste vara monterat, för att hindra spisen från att tippa vid onormal belastning. Tippskyddet fungerar endast när spisen är inskjuten på plats.

Innan du monterar tippskyddet, skall du se till att spisen har blivit justerad till den rätta nivån, se kapitel Installation.

1. Rita en linje på väggen längs hållens bakre kant (SE BILD).

Tillbehören

DESSA LEVERERAS MED SPISEN:

• Emaljerad långpanna
• Emaljerad plåt
  • Ugnsgaller
• Tippskydd inkl. monteringsdetaljer
• Bruksanvisning
• Kondensationsskydd

FÖLJANDE FINNS ATT KÖPA SOM EXTRA TILLBEHÖR:

• Kastrullskydd inkl. monteringsdetaljer

1. Måttuppgifter gäller för montering på vänster sida (SE BILD). Mät ut var tippskyddet ska placeras och skruva fast det i massivt material eller lämplig förstärkning.

OBS! Om utrymmet mellan bänkskåpen är större än spisens bredd, måste du justera sidmättet om du önskar centrera spisen.

1. Tänk på, om du justerat måttet, att passa in tippskyddet i hålet på spisens bakstycke när du skjuter in spisen.

Kastrullskyddet (extra tillbehör)

Kastrullskyddet ska vara monterat. Det gör det svårare för barn att komma åt kärl på hällen.

1. Placera skyddet på spisen.
2. Tryck skyddet över hällkanten med bakre fästet upplyftat.
3. Lås skyddet genom att trycka de främre fästet på platsen och tryck nedåt de bakre fästena.

Luckspärren

Luckspärren gör det svårare för barn att öppna luckan. När du ska öppna luckan tryck ner spärren och dra ut luckan.

Luckspärren hindrar öppningen av ugnsluckan. Det finns ändå smala utrymme omkring luckan samt mellan kontrollpanelen och luckan. Särskilt små barn kan sticka in fingrarna i dessa och få brännskador.

Före första användning

Rengöring av spisen

Spisen rengör du enklast med hjälp av en ren trasa, varmt vatten och lite handdiskmedel direkt efter användning. ANVÄND ALDRIG SKURMEDEL ELLER ANDRA REPANDE MEDEL.

Ett effektivare rengöring kan på några fall vara på plats.

Tänk på att tippskyddet inte fungerar när du dragit ur spisen för att göra rent bakom den.

Rengör tillbehören

Diska plåt, långpanna m.m. i varmt vatten och handdiskmedel. Skölj och torka torrt.

Kondens

Det är fullt normalt att det ibland bildas kondens vid tillagning och bakning i spisen.

Var försiktig då ugnsluckan öppnas. Stå inte för nära luckan och öppna först luckan en aning innan den öppnas helt för att släppa ut kondens som bildats.

Mängden av kondens kan minimiseras genom följande åtgärder:

- Om maträtten innehåller mycket fukt t.ex en gryta bör lock användas.

- Förvärm ugnen under 15-20 minuter innan tillagning, stekning eller bakning sker.

Bränn av ugnen

Håll barn under uppsikt!

Spisen blir mycket varm.

Innan du använder ugnen för första gången, måste du bränna av den.

Kontrollera, att ugnen är tom. Gör så här:

1. Sätt på över/undervärme samt maximal temperatur. Ugnsluckan skall vara stängd.
2. Vädra i köket. Stäng av ugnen när lukt och rökutveckling upphört.
3. Torka av ugn, lucka och stegar med varmt vatten och handdiskmedel. Torka torrt.

Glaskeramikhällen

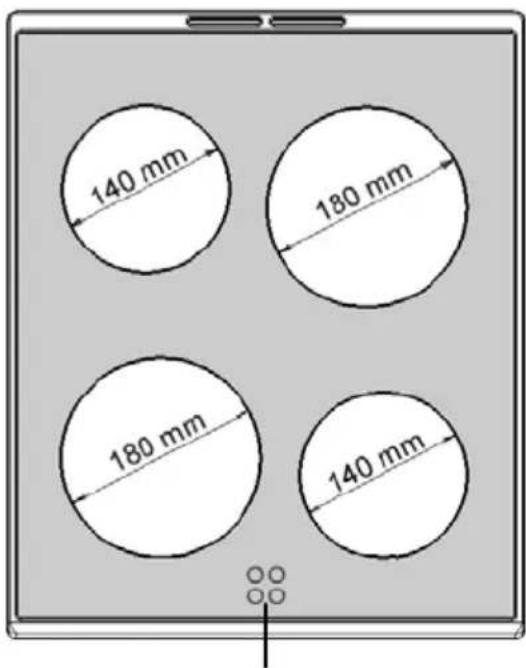

Glaskeramikhällen har fyra värmezoner. När du sätter på en zon lyser den i olika långa perioder beroende på vilket läge du valt på vredet. Även på den högsta inställningen slocknar zonen ibland, då för att förhindra överhettningen.

Värmevarnaren har fyra lampor, en för varje zon. Lampan lyser om zonen är varmare än ca 55°C även efter att den är avstängd.

Keramiken i hällen tål värme, kyla och temperaturchocker, men är känsligt för slag. En kryddkvarn som ramlar ner kan spräcka hällen. Använd aldrig hällen som stå-, avlastnings- eller förvaringsplats.

Värmevarnaren lampor

Användning av hällen

ANVÄND ALDRIG EN SPRÄCKT SKERAMIKHÄLL.

Vätska kan vid överkok tränga ner till spänningsförande delar. Bryt stömmen till spisen och kontakta service för reparation. Du måste genast (medan hällen ännu är het) med skrapan ta bort socker och överkok med högt sockerinnehåll t.ex. marmelad samt smält plast och folie för att inte skada hällen. Lämna aldrig frityrkokning, smältning av fett, paraffin eller annat lättantändligt utan tillsyn. Vid brand, nollställ spisens vred och stäng av köksfläkten. KVÄV ELDEN MED LOCK, använd aldrig vatten.

. Vreden till värmezonerna är märkta från 0-12, där 12 ger den högsta värmen. De kan vridas både med- och moturs.

GÖR SÅ HÄR NÄR DU VILL ANVÄNDA HÄLLEN:

1. Ställ in läget på vredet till den zon du valt.
2. Nollställ vredet efter användning.

Du får pröva dig fram till det läge och den värmezon som passar dig och dina kärl bäst beroende av vad du ska tillaga. Här följer en liten vägledning:

Vid stekning blir resultatet bäst, om maten inte är kylskåpskall och täcker högst 2/3 av stekpannans botten.

Lägg margarinet/smöret i stekpannan och ställ in ett läge på vredet. Det är viktigt att fettet har rätt färg (temperatur) när du börjar steak för att du ska få ett bra resultat. Tryck en ljus stekspade mot botten så ser du lätt fettets färg.

SVAGT BRYNT FETT: Lämpligt för t.ex. lök, rå potatis, kotletter och biffar, samt hel fisk.

BRYNT FETT: Lämpligt för det mesta:

pannkakor, färsrätter, korv, tuna fiskfiléer, grytbitar osv.

KRAFTIGT BRYNT FETT: Lämpligt för tuna köttskivor. Var försiktig, fettet blir lätt bränt.

En spis med glaskeramikhäll ställer store krav på dina kärl än en spis med plattor. Tänk på att:

• Kontrollera kärlens bottnar. Kärl med konvex botten (buktar utåt), snurrar lätt på glaskeramikhällen och ger dålig värmekontakt.
• Aluminium har god värmeledningsförmåga, men kan lämna silverliknande fläckar på hällen. Fläckar tar du bort med rengöringsmedel lämpligt för keramikhällar (medföljer inte spisen).
• Kastruller och kannor i glas eller emaljerade med grovt monster sliter, om de dras fram och tillbaka, mer på hällen än vad kärl av andra material gör.

En spis med glaskeramikhäll ställer store krav på dina kärl än en spis med plattor. Tänk på att:

• Kontrollera kärlens bottnar. Kärl med konvex botten (buktar utåt), snurrar lätt på glaskeramikhällen och ger dålig värmekontakt.
• Aluminium har god värmeledningsförmåga, men kan lämna silverliknande fläckar på hällen. Fläckar tar du bort med rengöringsmedel lämpligt för keramikhällar (medföljer inte spisen).
• Kastruller och kannor i glas eller emaljerade med grovt monster sliter, om de dras fram och tillbaka, mer på hällen än vad kärl av andra material gör.

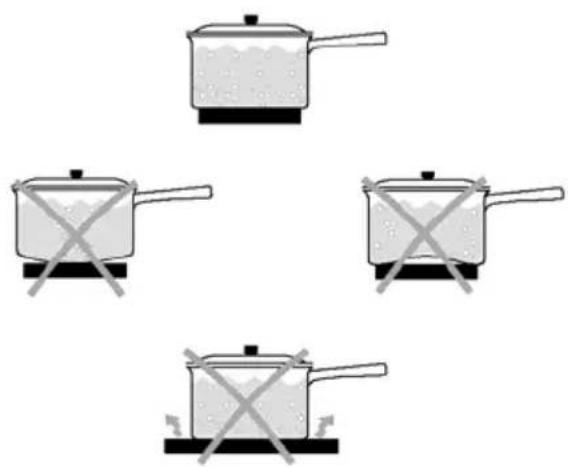

För att spara tid och därmed energi ska kastrullens/stekpannans botten:

• täcka zonen helt. Med en för liten botten bränner dessutom överkok lätt fast på zonen.
• vara slät.
• vara plan. En botten som buktar för mycket utåt eller inåt ger förlängda uppvärmningstider.

När du ska köpa ny kastrull är det lämpligt att välja en rostfri model med sandwichbotten, dvs. en stabil botten med lager av olika metaller.

• Använd lock och du halverar energiätgången (jfr med utan lock).
• Använd kärl med plan botten och spar 25% energi (jfr med utan lock).
• Se till att zonen är ren och torr. Smuts och vätska försämrar värmeöverföringen mellan kärl och zon.
• Stäng av zonen och låt maten bli färdig på eftervärmen.
• Ång- och tryckkokning spar också energi.

Du måste genast (medan hällen ännu är het) med rakbladsskrapan ta bort socker och överkok med högt sockerinnehåll t.ex. marmelad, samt smält plast och folie för att inte skada hällen.

GÖR SÅ HÄR OM HÄLLEN ÄR MYCKET SMUTSIG:

1. Ta bort fläckar med rakbladskrapan (se nedan).
2. Använd endast rengöringsmedlet på glaskeramikhällen då varningslampan för het zon slocknat. Skaka flaskan och spruta ut ett par smala strängar på hällen. Gnid rent med en fuktig trasa eller hushållspapper.
3. Torka med en fuktig trasa bort överflöd av medlet, det kan annanrs etsas fast när hällen värms upp nästa gång. Torka torrt.

Rakbladsskrapan:

SKRAPAN. Använd rakbladsskrapan med försiktighet, rakbladet är mycket vasst.

Skrapan använder du för att ta bort överkok från glaskeramikhällen. SÅ HÄR ANVÄNDEF DU RAKBLADSSKRAPAN:

1. Ta bort läsningsanordning (1).
2. Skjuta knappen (2) framåt så långt det går (se bild).
3. Se till att rakbladet är rent och helt annars kan det skada hällen. Nya rakblad finns att köpa.
4. Luta skrapan ca 45°C och skrapa rent. Du kan trycka rakbladet hårt mot hällen utan att skada den.
5. Torka försiktigt av smutsen från bladet med hushållspapper.
6. Efter användning tryck ner knappen och drag den bakåt så längt det går. Förvara skrapan på en barnsäker plats.

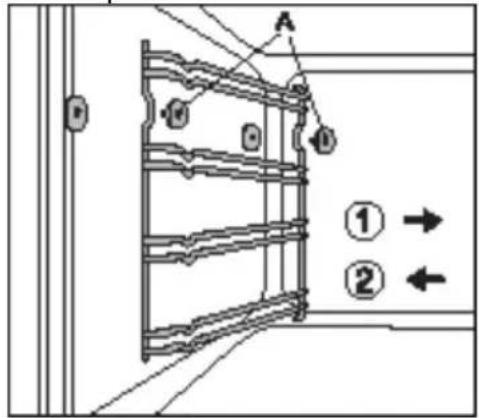

Ugnen har löstagbara ugnsstegar med fyra falser. Vilken falsnivå som är lämplig att använda för olika funktioner och temperaturer, kan du se i tabellerna för bakning och matlagning i slutet av bruksanvisningen.

Ugnens funktioner

För samtliga funktioner gäller att den gula kontrollampan på manöverpanelen lyser under uppvärmning och slocknar vid uppnådd temperatur (tänds och släcks när termostaten slår till och från). För att välja ugnsfunktion vrider du funktionsvredet till symbolen för önskad funktion (se nedan).

UGNEN HAR FÖLJANDE FUNKTIONER

För samtliga funktioner gäller att den gula kontrollampan på manöverpanelen lyser under uppvärmning och slocknar vid uppnådd temperatur (tänds och släcks när termostaten slår till och från). För att välja ugnsfunktion vrider du funktionsvredet till symbolen för önskad funktion (se nedan).

UGNEN HAR FÖLJANDE FUNKTIONER

Över/undervärme

Tak- och bottenelement är inkopplade.

Undervärme

Bottenelement inkopplat.

Grill

Grill- och takelement inkopplade.

All grillning skall ske med stängd ugnslucka.

Observera: Använd grillfunktionen med max. 230°C.

Varmluft

Varmluftsfläkt, omgivande element, samt yttre tak- och bottenelement inkopplat.

Upptining

Denna funktion hjälper till att upptina fryst mat.

Praktisk användning

Placera aldrig aluminiumfolie, långpanna eller plåt direkt på ungsbotten. Hindras undervärmen kan emaljen skadas på grund av överhettning. Ugnen blir varm under användning, HÅLL BARN UNDER UPPSIKT.

Vid temperaturväxlingar och/elle r ojämn placering av t.ex. pizza på en plåt finns det risk att den slår sig (blir skev). Plåten återgår till sin ursprungliga form när den kallnar.

Hur skall du tillämpa de olika funktionerna när du använder ugnen? Här nedan får du praktiska råd och tips på hur du bäst utnyttjar ugnens olika funktioner för olika typer av matlagning:

Bakning

Prova mjuka kakor med en provsticka ca fem minuter före full tid. Du har då möjlighet att förkorta/förlänga gräddningstiden. Resultatet kan påverkas av recept, formars material, färg, form och storlek.

Bakning med varmluft

Med VARMLUFT blir bakning mer rationell, eftersom två eller tre plåtar samtidigt i ugnen ger totalt kortare gräddningstid. Färgsättningen kan bli något ojämn, speciellt om det utbakade brödet inte är väljäst. Blir resultatet inte som du tänkt dig? Läs "Praktiska Råd & Tips på 59, så får du tips på lösningar till dina bakproblem.

Matlagning

Följ tabellrekommendationerna.

Matlagning med varmluft

VARMLUFT använder du vid matlagning i flera nivåer samtidgt t.ex. köttfärslimpa, köttbullar och för tillagning av hela måltider, förrätt-huvudrätt-dessert. Tänk på att välja rätter som ska ha samma temperatur. Om rätterna kräver olika tång tid, anpassar du insättningen i ugnen för att få dem färdiga i den ordning du önskar.

Att steka i ugn är bekvämt och praktiskt. Stekar av nötkött, som rostbiff och innanlår, blir saftigast om de tillagas i 125°C ugnsvärme, men tar lite längre tid än vid högre ugnstemperatur. Välj en ugnsäker form med låg kant där steken précis får plats, så undviker du att skyn torkar in.

Vid ugnsbakning av julskinka bildas det ofta mycket spad. Använd därför ett stort stekfat eller ugnsgallret och därunder en långpanna. Slå i litet vatten till pannan, det hindrar fettet att bränna fast.

Viktigt! Vid denna funktion får inställd temperatur vara max 230°C.

Storleken, marmoreringen (insprängt fett), formen, mängden och temperaturen på det som du ska grilla inverkar på tiden och resultatet. Fisk och ljust kött (fågel, kalv och gris) blir inte lika lätt färgsatt som mörkt kött (nöt och vilt). Grilloja och/eller grillkryddor ger bättre färg, men ökar risken för bränd yta.

Grillresultatet blir bäst om det som ska grillas inte tas direkt från kylskåpet. Torka av och lägg det på ugnsgallret och krydda efter önskemål.

Placera en långpanna, gärna folieklädd, under gallret för att samla upp fettstänk m.m. fläskkotletter, biffar, fiskfiléer o.d. placeras högt upp i ugnen medan t.ex. tjocka revbensspjäll placeras i nedre delen av ugnen.

Ställ funktionsvredet på och termostatvredet på önskad temperatur. Börja grilla efter 3-5 minuters prevärmning. Passa noga och vänd minst en gang under tiden.

Ställ funktionsvredet på 📁 Vid upptining av kött, fisk, glaserade eller fyllda bakverk, t.ex. rulltårta, ska termostatvredet vara nollställt. Galler/plåtar kan placeras på flera falser om du har mycket att tina. Tid kan ej anges, prova med en provsticka.

Bakning

Över/undervärme

	Ställning på falsen	Temperatur °C	Tid min.
Wienerbröd 3 160-180		1)	20-25
Småa kakor 2 170-190		1)	25-35
Längder/kranser 2 215-235		1)	10-20

1) prevärm ugnen

	Ställning på falsen	Temperatur °C	Tid min.
Tårtbotten 2 170-190		1)	25-30
Sockerkakor 2 180-200			20-25
Osttårta 2 170-190 50-70
Äppletårta, jästdeg 3 180-200 45-50
Äpplepaj 1 175-185		1)	55-60
Schweizisk fruktpaj 2 210-230		1)	30-50
Sockerkakor, tunga 2 170-180 50-55
Fruktkaka 2 160-180	50
Sandkaka	3	190-200	25-35
Maränger	2	115-125	40-50
Kuvertbröd	2	225-250	8-10
Hålkakor	2	200-225	10-15
Pizza	2	210-230	25-30

Matlagnings Tabell

	Ställning på falsen		Tid min.
Kyckling	2	195-205	60-70
Kyckling, halvor	3	195-205	30+30
Revbensspjäll	3	195-205	100-105

Grillning Tabell

	Ställning på falsen	°C	Tid min.
Toast 3 230		1)	3-5
Kyckling, Halv 2 230 30+30
Revbensspjäll 3 230 25+25

1)prevärm ugnen

Rengöring och skötsel

Håll ugn ren. Fett och spill osar rejält vid uppvärmning och medför i värsta fall risk för brand.

Nollställ samtliga vred före rengöring. Kontrollera, att ugnen är svalnat innan du börjar.

Rengöringsmedel

Kontrollera, att rengöringsmedel är avsedd för ugnsrengöring.

⚠️ Använd INTE rengöringsmedel som innehåller blekmedel, det kan bli skador i emaljen. Det är förbjudet att rengöra ugnen med en ångstrålespruta. Använd aldrig skurmedel eller andra repande medel.

Använd rengöringsmedel som inte innehåller skurmedel; undvika skrapande hjälpmedel, som stålull osv. Torka av manöverpanelen, ugnsluckan och luckans tätning med varmt vatten och rengöringsmedel.

Låt inte överkok bränna fast utan ta bort det med en gang. Smuts försämrar värmeöverföringen mellan platta och kärl.

Ugnen

Rengör den emaljerad ugnen när den fortfarande är lite varm. Torka av ugnen efter användning med varmt vatten och handdiskmedel.

GÖR SÅ HÄR OM UGNEN ÄR MYCKET SMUTSIG:

1. Spill eller överkok som sitter fast, lossar du men t.ex. en stekspade.
2. Stryk med en svamp ut såpa i ugnen.
3. Stäng luckan. Sätt ugnen på 100°C och över/undervärme i ca 10 minuter.
4. När ugnen svalnat tvättas den med rent vatten, ev. kan du behöva gnida försiktigt med tvålull. Torka torrt.

1. Skruva ur skruvarna (A), ta ut stegen. Diska stegen och galler för hand eller i diskmaskin. Om de är rejält smutsiga, lägg dem i blöt innan de rengörs med. t.ex. tvålull.

2. Återmontera delar i motsatt ordning. Plåtar och långpanna torkas av med hushållpapper och kan vid behov diskas för hand. Fastbrända fläckar tas bort med en bakplåtsskrapa.

1. Ställ en trasa på botten av ugnen.
2. Skruva moturs av skyddglaset och rengör det.
3. Sätt i en ny ugnslampa märkt 25 W, 230V, 300°C.
4. Återmontera skyddglaset.
5. Ta ut trasan.

Det går att ta bort ugnluckan för att kunna rengöra den.

1. Öppna ugnsluckan helt och hållet.

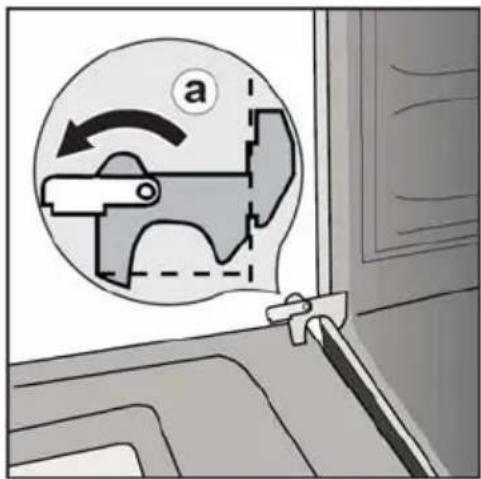

2. Fäll upp spärren på båda gångjärnen (1) helt och hålllet.
3. Stäng ugnsluckan till ungefär 34 , alltså förbi motståndet (2).
4. Ta tag i luckan med båda händerna på sidorna. Dra luckan ut (varning: den är tung!) från ugnen (3).

1. Ta tag i luckan med båda händerna från hantagssidan sett.
2. Håll luckan i cirka 60° vinkel.
3. Skjut in gångjärnen så långt som möjligt i de båda urtagen samtidigt till höger och vänster nedtill på ugnen (1).
4. Lyft upp luckan till motståndet (2) och öppna den helt och hålllet (3).
5. Fäll tillbaka spärren på båda gångjärnen till sina ursprungliga lägen (4).
6. Stäng ugnsluckan.

Förvaringslådan blir het, om ugnen är i bruk under längre tid. Förvara inte värmekänsligt materialer t.ex plåstpåsar, bakdukar inne i förvaringslådan.

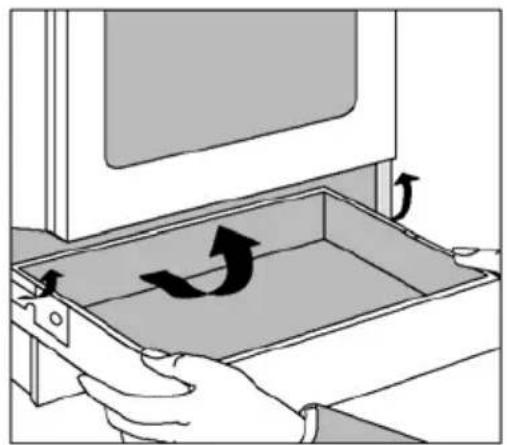

1. Ta tag i lådan (se bild) och dra ut den.
2. Dra ut den till stopp, lyft lätt uppåt och lådan går fri från spärren i bakkanten och dra ut lådan helt.
3. Efter rengöring sätt lädan tillbaka som motsatta ordning.

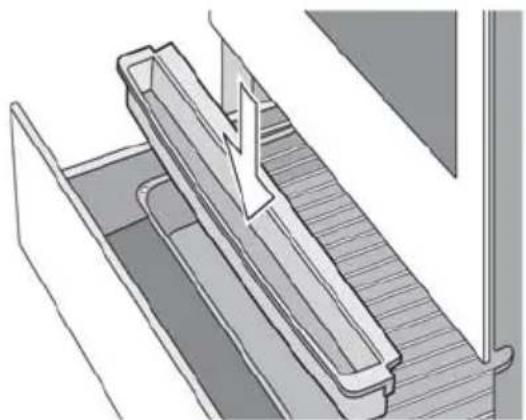

Kondensationsskyddet används för att samla kondensationsvattnet som bildas när ugnen används.

Efter varje användning skall kondensationssyddet rengöras.

Praktiska råd och tips
Problem Orsak Åtgärd
Mat/vetebröd, mjuka kakor blir platta.	För låg temperatur i ugnen gör att bakverket jäser upp och sedan sjunker ner och blir platt.	Kontrollera inställd temperatur mot recommendation i tabell eller recept.
Mat/vetebrödsdegar har inte jäst rätt.För lång jäsning efter utbakning ger ett platt resultat. Mat/vetebrödsdegar ska jäsa dragfritt i rumstemperatur. Vid ett lätt tryck på degen ska fördjupningen gå tillbaka.		Kontrollera jästtiden mot receptets rekommendation.
	För lite jäst eller bakpulver.	Kontrollera i receptet att du tagit rätt mängd.
För varm fett/vätskeblandning förstörjästens verkan.		Rätt temperatur på vätskan är 37° för färsk jäst, för torrjäst se anvisning på förpackning.
Mat/vetebröd, mjuka kakor blir torra.	För liten vätskemängd, för mycket mjöl eller fel mjölsort kan ge torrt bröd.	Kontrollera i receptet att du tagit rätt mjölsort och rätt mängd mjöl/vätska.
För låg temperatur i ugnen gör attbakverket får stå inne för länge för att bli färdigt och blir därmed torrt.		Kontrollera att du ställt in rätt temperatur.
Bakverk/maträtter blir för mörka.	Vid för hög temperatur i ugnen blir bakverk/maträtter för mörka innan de är färdiga.	Kontrollera att du ställt in rätt temperatur.
För hög placering i ugnen vidöver/undervärme ger för mycket övervärme, motsatt effekt vid för låg placering.		Kontrollera i tabell eller recept att du valt rätt placering.
“Snabbstart” är inkopplad. Kontrollera att du ställt		om funktionsvredet till önskad funktion.
Bakverk/maträtter blir ljusa.	Aluminiumfolie, plåt eller långpanna i ugnens botten hindrar undervärmen.	Se till att du inte har något i botten på ugnen.
	Ljusa bakformar ger ljusare kakor än mörka formar.	Byt ev. till mörkare formar.

Problem och åtgärder

Gör aldrig ingrepp i spisen som kan skada person eller produkt. Här nedan får du förslag på vad du själv får och kan göra vid problem. Om du behöver hjälp – kontakta service.

Problem Orsak/Åtgård
Spisen får ingen ström Kontrollera följande:	att SÄKRINGEN/SÄKRINGARNA är hel/helaatt ev. STICKPROPP är ordentligt insatt
Spisen får ingen ström Kontrollera att du valt ett lämpligt kärl med godvärmeledningsförmåga (se s. 42)
Ugnsbelysningen fungerar inte Byt trasiga lampa (se sid. 46)

Tekniska uppgifter

RRMK53
Med reservation för ändringar. Denna apparat uppfyller kraven i EG-direktiv 89/336/EEC och 73/23/EEC IEC klass:Y.
Bredd (mm):	500
Höjd (mm):	850/880/900
Djup (mm):	600
Ugnsvolym (liter):	49
Total effekt 230V-spis (W):	7960
PLATTORNA	KOKO (mm)	TEHO (W)
Bakre vänstra	145	1200
Bakre högra:	180	1800
Främre vänstra:	180	1800
Främre högra:	145	1200
ENERGIKLASS	A
ENERGIFÖRBRUKNING
KonveWntionell (kWh)	0,79
Varmluft (kWh)	-
TILLAGNINGSTID STANDARDLAST
Konventionell (min)	43
Varmluft (min)	-
YTA PÅ BAKPLÅTEN ( cm^2 )	1200
KONTROLLAMPORNA är av glimlampetypUGNSLAMPAN: E-14 sockel, märkt 230V, 25W och 300°C.

Installation

Ingrepp i spisen ska utföras av BEHÖRIG FACKMAN. Spisen är tung. Kanter och horn, som du vanligtvis inte kommer i kontakt med, kan vara vassa. ANVÄND HANDSKAR vid förflytting av spisen.

Stämmer spisens mått överens med övrig köksinredning? Mät arbersbänkens höjd från golvet till bänkens ovansida och sockeldjupet från väggen till sockelns framkant (SE BILD). Spisen kan även installeras med en vägg eller ett högskåp på den ena sidan och en avställningsyta på den andra.

Vid leverans är spisen anpassad till en bänkhöjd på 90 cm och ett sockeldjup på 50 cm. Du kan ändra höjd och djup på sockeln så att spisen passar till en bänkhöjd på 85, 88 eller 88 cm och ett sockeldjup på 49, 50, 51 eller 52 cm (se bild). Se till att spisens kabel inte kommer i kläm vid förflyttning av spisen.

Ändring av sockelhöjd och -djup

Om du vill ändra båda måtten så bör du göra det samtidigt. Men läs först igenom samtliga punkter här nedan innan du börjar.

1. Lägg ned spisen försiktigt. Använd t.ex. frigolit från emballaget som skydd mellan golv och spis.

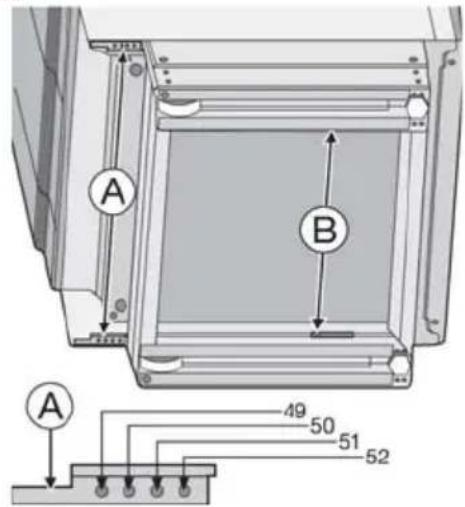

2. För att ändra sockeldjup skruva ur skruvar A (2 skruvar) och skruva ur skruvar B (2 skruvar), se bild.

3. Haka fast sockeln i önskad djup läge (SE BILD).
4. Skruva åter i skruvar A och B.
5. För att ändra spisens höjden, skruva ur skruven C (1 skruv) sockelns bak mitten. Skruva ur skruvar D (4 skruvar, SE BILD).
6. Haka fast sockeln till önskad höjd, 90, 88 or 85 cm (SE BILD).
7. Skruva åter skruvarna C och D.

Nivåjustering

Spisen måste stå plant för att t.ex. fettet ska fördelar sig jämnt i stekpannan. Om du vill kontrollera att spisen står plant placerar du ett vattenpass på hällramen, först på ramens vänstra eller högra sida därefter på dess framsida.

Vid behov kan du från sockelns framsida sänka respective höje spisens hjul och fötter. Använd en kryssmejsel för att justera de bakre hjulen och en polygrip till de främre fötterna.

Elektisk anslutning

Ingrepp i spisen ska utföras av BEHÖRIG FACKMAN. Arbete utfört av lekman kan försämra spisen samt leda till skada på person och/eller egendom.

Inkopplingsalternativ för spisen framgår av skylten på bakstycket. Anslutningseffekt och spänning finns angivet på dataskylten.

Service

Ingrepp i spisen ska utföras av BEHÖRIG FACKMAN. Arbete utfört av lekman kan leda till skada på person och/eller egendom samt försämra spisen.

Problem med spisen? Vi rekommenderar att du läser bruksanvisningen, speciellt sid. 47 och 48. Det kan löna sig.

Garanti

Produktens garantitid kan definieras separat. Finns det ingen definierad garantitid, har produkten garanti enligt den gällande lagstiftningen och de lokala bestämmelserna. Garantivillkoren uppfyller branchens allmänna villkor enligt den gällande lagstifningen. Spara inköpskvittot som verifikation för inköpsdatumet, som avgör garantitidens början.

Kostaderna kan debiteras även under tid som omfattas av kostnadsfri service

• vid onödigt servicebesök.
• om tillverkarens anvisningar för installation,

användning och skötsel inte följts.

Service

Alla servicearbeten, reservdelsbeställningar och eventuella reparationer får utföras endast av ett auktoriserat serviceföretag. Information om det närmaste auktoriserade serviceföretaget får du från numret 0200-2662 (0,1597 €/min+lna) eller telefonkatalogens gula sidor "hushållsapparatservice".

På ugnens framsidan finns en dataskylt med uppgifter om spisen. Fyll dem i här så de finns tillhands om du behöver ringa service.

Konsumentkontakt

Vid eventuella tekniska problem eller om du har frågor angående produktens funktion eller användning, ber vi dig ringa vår konsumentrådgivare, tel. [phone] (0,1597€/min) +Ina). Konsumentrådgivaren kan också kontaktas via elektronisk post, adress [e-mail].

Europa-Garanti

För denna apparat gäller Electrolux garanti i alla de länder som är förtecknade nedan, under den period som anges i garantibeviset eller enligt respektive lands lagar. Om du flyttar från något av dessa länder till ett annat av de länder som är förtecknade nedan följer garantin med apparaten under följande förutsättningar:

• Garantin för apparaten börjar gälla från det datum då den inköptes vilket bevisas av ett gällande inköpsdokument som har utfärdats av försäljaren.
• Garantin gäller för samma period och i samma omfattning för material och arbete som gäller för denna typ av apparat eller produktgrupp i det land du har flyttat till.
• Garantin är personlig för den som köpte apparaten och kan inte överföras till en annan användare.
• Apparaten har installerats och använts enligt Electrolux instruktioner och att den har använts för hushållsbruk, dvs den har inte använts för kommersiella ändamål.
• Apparaten har installerats enligt alla gällande bestämmelser i det nya landet.
  Bestämmelserna i denna Europa-garanti påverkar inte dina rättigheter enligt gällande lagar i respektive land.

www.electrolux.com

Albania [phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien	[phone]	Bergensesteenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark [phone]	Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti [phone]	Mustamäe tee 24, 10621 Tallinn
España [phone]		Carretera M-300, Km. 29,900Alcalá de Henares Madrid

www.electrolux.com

France www.electrolux.fr
Great Britain [phone]			Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas		[phone]	4, Limnou Str., 54627 Thessaloniki
Hrvatska [phone] Slavonska avenija 3, 10000 Zagreb
Ireland [phone] Long Mile Road Dublin 12
Italia		[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija		[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lietuva		[phone]	Verkių 29, LT-09108 Vilnius
Luxembourg		[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország		[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland		[phone]	Vennootsweg 1, 2404 CG – Alphen aan den Rijn
Norge		[phone]	Risløkkvn. 2 , 0508 Oslo
Österreich		[phone]	Herziggasse 9, 1230 Wien
Polska [phone] ul. Kolejowa 5/7, Warsaw
Portugal		[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 2774-518 Paço de Arcos
Romania		[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/ Svizzera		[phone]	Industriestrasse 10, CH-5506 Mägenwil
Slovenija		[phone]	Tržaška 132, 1000 Ljubljana
Slovensko		[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebiče SK, Seberíniho 1, 821 03 Bratislava
Suomi		[phone]	Konepajanranta 4, 28100 Pori
Sverige		[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye		[phone]	Tarlabași caddesi no : 35 Taksim İstanbul
Россия		[phone]	129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"
