Typ av produkt	Frys
Märke	Electrolux
Modell	EUU11310
Yttermått (HxBxD)	85 x 55 x 60 cm
Vikt	30 kg
Frysvolym	110 L
Temperaturläge	-18°C (fyra stjärnor)
Avfrostningssystem	Manuell avfrostning
Kontroll	Mekanisk, temperaturreglage
Invändig belysning	Nej
Dörröppningslarm	Nej
Energiklass	A+
Spänning / frekvens	220-240 V / 50 Hz
Strömförbrukning	100 W
Ljudnivå	42 dB
Antal hyllor/lådor	3 lådor
Material i hölje	Målad metall
Färg	Vit
Fotjustering	Ja, framtill
Lås	Nej
Köldmedium	R600a
Tillverkningsland	Italien
Bruksanvisning	Medföljer

Vanliga frågor - EUU11310 ELECTROLUX

Hur installerar jag frysen Electrolux EUU11310 korrekt?

Placera frysen på en plan yta borta från värmekällor. Se till att det finns minst 10 cm utrymme runt om för ventilation. Justera fötterna.

Hur lång tid tar det att nå arbetstemperatur efter att frysen slagits på?

Det tar vanligtvis cirka 4 timmar att nå -18°C. Lägg inte in mat förrän frysen är helt kall.

Hur ofta behöver frysen avfrostas?

Rekommendera avfrostning när isen är 3-5 mm tjock, eller minst två gånger per år.

Varför låter frysen mycket?

Bullret kan bero på ojämn placering eller om baksidan vidrör väggen. Kontrollera att den står plant och flytta den från väggen.

Vilket temperaturläge är bäst för infrysning?

Ställ reglaget på maximal kyla (ofta 7) 24 timmar innan du lägger in färsk livsmedel. Återställ sedan till medelvärdet.

Kan man förvara varma livsmedel i frysen?

Nej, varm mat höjer temperaturen inne i frysen och kan förstöra andra frysta varor. Kyl ner till rumstemperatur först.

Vad gör jag om dörren inte stänger ordentligt?

Kontrollera tätningen för skador, justera fötterna eller byt ut tätningen.

Hur rengör jag frysen?

Koppla från strömmen, ta ut mat och lådor. Tvätta insidan med varmt vatten och milt rengöringsmedel. Använd inte slipmedel.

Vilken livslängd har frysen Electrolux EUU11310?

Genomsnittlig livslängd är 10-15 år vid korrekt användning och regelbundet underhåll.

Var hittar jag serienumret på enheten?

Serienumret finns på typskylten inne i frysen eller på baksidan.

BRUKSANVISNING EUU11310 ELECTROLUX

Ta del av våra tankegångar på www.electrolux.com

INNEHÅLL

Säkerhetsinformation

Kontrollpanel

När maskinen används första gången 25

Daglig användning 25

Råd och tips 26

Underhåll och 20engöring 26

Om maskinen inte fungerar 27

Tekniska data 29

Installation

Miljöskydd

Med reservation för ändringar

SÄKERHETSINFORMATION

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skydds-anordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skö-tas.

För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

Säkerhet för barn och handikappade

- Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet.

Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den.

• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.
• När du skall kassera produkten: koppla loss den från eluttaget och klipp av nät-kabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande

barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.

- Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

Allmän säkerhet

Försiktighet Se till att ventilationsöppningarna inte är blockerade.

• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.
• Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.
• Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta ändamål av tillverkaren.
• Var noga med att inte skada kylkretsen.
• I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig. Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten.

Om kylkretsen skadas:

– undvik att komma nära öppen eld och antändande källor
– ventilera noga rummet där produkten står

- Det är farligt att ändra specifikationerna eller att försöka modifiera denna hushålls-

apparat på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar.

⚠ Varning Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast bytas ut av en certifierad serviceagent eller annan kvalificerad servicepersonal för att undvika fara.

1. Nätkabeln får inte förlängas.
2. Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand.
3. Se till att stickkontakten är åtkomlig när produkten har installerats.
4. Dra inte i nätkabeln.
5. Sätt inte i stickkontakten om eluttaget sitter löst. Risk för elektriska stötar eller brand föreligger.
6. Produkten får inte användas utan att innerbelysningens lampglas sitter på plats ^9) över den inre belysningen.

- Denna produkt är tung. Var försiktig när du flyttar den.

- Plocka inte ut matvaror från frysfacet, och ta inte i dem, med våta eller fuktiga händer eftersom detta kan leda till skador på huden eller frost-/frysskador.

- Se till att produkten inte exponeras för direkt solsken under långa perioder.

- Lamporna ^10) som används i den här produkten är speciallampor som endast är avsedda för användning i hushållsapparater som denna! De lämpar sig inte som rumsbelysning.

Daglig användning

• Ställ inte heta kärl på plastdelarna i produkten.
• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.
• Placera inte matvaror direkt mot luftutloppet på den bakre väggen. ^11)
• Fryst mat får inte frysas om när den har tinats.

• Förvara färdig fryst mat enligt tillverkarens anvisningar.

• Följ noga rekommendationerna om förvaring från produktens tillverkare. Se relevant avsnitt i bruksanvisningen.

• Placera inte kolsyrade eller mousserande drycker i frysen eftersom detta skapar ett tryck i behållaren som då kan explodera och skada frysen.
• Isglassar kan orsaka frostskador om de konsumeras direkt från frysen.

Skötsel och rengöring

• Stäng av produkten och dra ut stickkontakten ur eluttaget före underhåll.
• Rengör inte produkten med metallföremål.
• Använd inga vassa föremål för att avlägsna frost från produkten. Använd en plastskrapa.

Installation

Viktigt För den elektriska anslutningen, följ noga anvisningarna i respektive avsnitt.

- Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.

- Vi rekommenderar att du väntar minst fyra timmar innan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn.

- Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för installationen.

- När så är möjligt bör produktens baksida vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med produktens varma delar (kompressor, kondensor).

- Produkten får inte placeras nära värme-element eller spisar.

- Säkerställ att elkontakten är åtkomlig efter installation av produkten.

- Produkten får endast anslutas till ett dricksvattenssystem. ^12)

Service

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.
• Service på denna produkt får endast utföras av en auktoriserad serviceverkstad. Endast originaldelar får användas.

Miljöskydd

Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen,

någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsammans med det vanliga hushållsavfallet. Isolationsmaterialet innehåller brandfarliga gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med symbolen 📊 kan återvinnas.

KONTROLLPANEL

1 Nätindikering
2 Temperaturreglage
3 Kontrollampa för Snabbinfrysning
4 Knapp för snabbinfrysning Knapp för återställning av larm
5 Larmindikering

Sätta på produkten

1. Sätt i stickkontakten i eluttaget.
2. Vrid temperaturreglaget medurs till en medelhög inställning.
3. Nätindikatorn tänds och en ljudsignal avges i 2 sekunder för att indikera att produkten är påslagen.
4. Larmlampan blinkar och ljudlarmet aktiveras för att markera att temperaturen inne i produkten är för hög.
5. Tryck på Snabbinfrysning-knappen för att stänga av ljudlarmet.
6. Tryck på Snabbinfrysning-knappen en gång till varpå kontrollampan för Snabbinfrysning-funktionen tänds. Frysen sätts därmed i drift.

Stänga av produkten

1. För att stänga av produkten, vrid temperaturreglaget till "O"-läget varpå en ljudsignal avges i 2 sekunder.
2. Nätindikatorn slocknar.

Temperaturreglering

Temperaturen i produkten ställs in med temperaturreglaget som sitter längst ned på fronten.

Gör så här för att reglera produkten:

• Vrid temperaturreglaget mot de låga inställningarna för att erhålla låga kylnivåer.
• Vrid temperaturreglaget mot de höga inställningarna för att erhålla höga kylnivåer.

En medelhög inställning är i regel bäst.

Den exakta inställningen bör dock väljas med hänsyn till att temperaturen inne i produkten beror på:

• rumstemperaturen
• hur ofta dörren öppnas
• mängden matvaror som förvaras
• produktens placering

Du kan aktivera funktionen Snabbinfrysning genom att trycka på Snabbinfrysning-knappen.

Kontrollampan för Snabbinfrysning tänds.

Du kan när som helst stänga av funktionen genom att trycka på Snabbinfrysning-knappen.

Kontrollampan för Snabbinfrysning slocknar.

Larm vid övertemperatur

Om temperaturen i frysen stiger till en nivå där en säker förvaring av fryst mat inte längre är garanterad (t.ex. vid ett strömavbrott) börjar larmlampan att blinka och larmsignalen ljuder.

1. Stäng av ljudlarmet genom att trycka på Snabbinfrysning-knappen.
   Kontrollampan för Snabbinfrysning tänds.
   Larmlampan blinkar tills den inställda temperaturen åter har nätts.

2. Snabbinfrysning-knappen kan släppas så snart larmlampan har slocknat. Kontrollampan för Snabbinfrysning slocknar.

När frysen sätts på första gången blinkar larmlampan tills temperaturen har sjunkit till en säker nivå för förvaring av fryst mat.

Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

Viktigt Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

DAGLIG ANVÄNDNING

Infrysning av färsk mat

Frysfacket är lämpligt för infrysning av färsk mat och långvarig förvaring av fryst och djupfryst mat.

För att frysa in färska matvaror, låt Fast Freeze -funktionen vara aktiverad i minst 24 timmar innan du lägger in maten som skall frysas i frysfacet.

Placera den färska maten som skall frysas in i de två övre facken.

Den största mängd mat som kan frysas inom 24 timmar anges på typskylten som sitter på frysens insida.

Infrysningsprocessen tar 24 timmar. Lägg inte in annan mat som skall frysas in under denna period.

När infrysningen är klar efter 24 timmar, återgå till önskad temperatur (se avsnittet "Temperaturreglering").

Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst

två timmar innan du lägger in några matvaror.

Viktigt I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under Temperaturökningstid, måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

Upptining

Djupfryst och fryst mat kan tinas vid rumstemperatur innan den används. Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagningen tar i detta fall dock lite längre tid.

RÅD OCH TIPS

Tips om infrysning

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• Den maximala mängd mat som kan fry-sas in på 24 timmar anges på typskylten.
• Infrysningsprocessen tar 24 timmar. Ytterligare mat som skall frysas in bör inte läggas in under denna period.
• Frys endast in färska och rengjorda matvaror av hög kvalitet.
• Dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.
• Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpackningarna är lufttäta.
• Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat, detta för att temperaturen inte skall öka i den infrysta maten.

• Magra matvaror håller bättre och längre än feta. Salt förkortar matens lagringstid.

• Isglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden.

• Det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

Tips om förvaring av fryst mat

Observera följande för att utnyttja produktens prestanda på bästa sätt:

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.
• Transportera frysta matvaror från affären till frysen så snabbt som möjligt.
• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.
• Överskrid inte den förvaringsperiod som anges av matvarans tillverkare.

UNDERHÅLL OCH RENGÖRING

Försiktighet Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

Regelbunden rengöring

Utrustningen måste rengöras med jämna mellanrum:

• Rengör produktens insida och tillbehören med varmt vatten och bikarbonat (5 ml till 0,5 liter vatten).
• Inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
• Skölj och torka noga.

Viktigt Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten.

Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en stark lukt.

En gång om året, demontera ventilations-gallret vid produktens bas och rengör luft-kanalerna med en dammsugare. Detta för-bättrar produktens prestanda och bidrar till en lägre energiförbrukning.

Försiktighet Var försiktig så att du inte skadar kylsystemet.

Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Vi rekommenderar därför att produktens ytterhölje endast rengörs med varmt vatten och ett milt diskmedel.

Anslut produkten till eluttaget igen efter rengöringen.

Avfrostning av frysen

En viss mängd frost bildas alltid på fryshyl-lorna och runt det övre facket.

Avfrosta frysen när frostlagret när en tjocklek på cirka 3-5 mm.

Gör så här för att avlägsna frosten:

1. Vrid temperaturreglaget till "0"-läget och koppla loss produkten från eluttaget.
2. Plocka ut matvarorna, slå in dem i flera lager med tidningspapper och lägg dem på en sval plats.
3. Låt dörren stå öppen.
4. Plocka ut de tre stora lådorna.
5. När avfrostningen är klar, avlägsna vattnet som har samlats i den lilla nedre lädan och torka noga av insidan.

Anslut produkten till eluttaget igen och vrid termostaten till en medelhög inställning. Låt produkten vara på i minst två timmar i Snabbinfrysning-läge innan du lägger tillbaka matvarorna som du tidigare plockade ut.

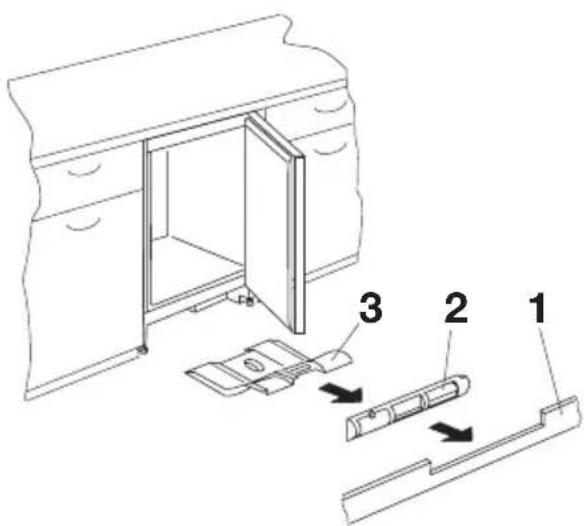

Rengöra luftkanalerna

1. Ta bort sockeln (1), sedan ventilations-gallret (2).
2. Rengör ventilationsgallret och filtret. (Se "Rengöring av ventilationsfiltret".)
3. Dra ut luftriktaren (3).
4. Rengör den nedre delen av produkten med en dammsugare.

Produkten har ett luftfilter (1) och ett luftuttag (2) på ventilationsgallret.

OM MASKINEN INTE FUNGERAR

Varning Ta ur stickkontakten från eluttaget innan felsökning påbörjas. Endast en behörig elektriker eller annan kompetent person får utföra felsökning

Filtret kan tas bort för rengöring.

1. Kläm ihop flikarna (a) och (b) med fing-rarna.

2. Dra ner filtret.

3. Dra ut filtret.

Du sätter tillbaka filtret genom att upprepa processen omvänt.

Långa uppehåll

Följ nedanstående anvisningar om produkten inte skall användas under en längre tid- speriod:

1. Koppla loss produkten från eluttaget.
2. Plocka ur alla matvaror.
3. Avfrosta och rengör produkten och alla tillbehör.
4. Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

Viktigt Om produkten lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.

som inte beskrivs i denna bruksanvisning.

Viktigt Vissa ljud hörs under normal användning (kompressor, cirkulation av köldmedel).

Problem Möjlig orsak Åtgärd
Produkten fungerar inte. Nätindikatorn blinkar inte.	Produkten har stängts av. Sätt på produkten.
Stickkontakten sitter inte ordent-ligt i eluttaget.	Sätt i stickkontakten ordentligt i eluttaget.
Produkten får ingen ström. Elut- taget är strömlöst.	Anslut en annan elektrisk apparat till eluttaget.Kontakta en behörig elektriker.
Nätindikatorn blinkar.	Produkten fungerar inte korrekt.	Kontakta en behörig elektriker.
Larmindikeringen blin-kar.	Temperaturen i frysen är för hög. Se avsnittet "Larm för övertempe-ratur"
Larmsignalen ljuder	Temperaturen i frysen är för hög.	Se avsnittet "Larm för övertempe-ratur"
Kompressorn går oav-brutet.	Temperaturen är felaktigt in-ställd.	Ställ in en högre temperatur.
	Dörren är inte ordentligt stängd.	Se avsnittet "Stängning av dör-ren".
	Dörren har öppnats för ofta.	Låt inte dörren stå öppen längre än nödvändigt.
Matvarornas temperatur är för hög.	Låt matvarornas temperatur sjun-ka till rumstemperatur innan du lägger in dem.
Rumstemperaturen är för hög. Sänk rumstemperaturen.
Snabbinfrysningsfunktionen är aktiverad.	Se avsnittet "Funktionen Snabbin-frysning".
Temperaturen i frysen är för låg.	Temperaturen är felaktigt in-ställd.	Ställ in en högre temperatur.
Snabbinfrysningsfunktionen är aktiverad.	Se avsnittet "Funktionen Snabbin-frysning".
Temperaturen i frysen är för hög.	Temperaturen är felaktigt in-ställd.	Ställ in en lägre temperatur.
	Dörren är inte ordentligt stängd.	Se avsnittet "Stängning av dör-ren".
Matvarornas temperatur är för hög.	Låt matvarornas temperatur sjun-ka till rumstemperatur innan du lägger in dem.
Många produkter har lagts in för förvaring samtidigt.	Lägg in färre produkter för förvar-ing samtidigt.
Matvaror är placerade för nära varandra.	Placera matvarorna så att kalluft kan cirkulera.
Det har bildats för mycket frost.	Maten är inte inslagen ordentligt. Förpacka maten ordentligt.
	Dörren är inte ordentligt stängd.	Se avsnittet "Stängning av dör-ren".
Problem Möjlig orsak Åtgärd
Temperaturen är felaktigt in-ställd.		Ställ in en högre temperatur.

Stängning av dörren

1. Rengör dörrtätningarna.

2. Justera dörren vid behov. Se avsnittet "Installation".

3. Byt vid behov ut defekta dörrtätningar. Kontakta vår lokala serviceavdelning.

TEKNISKA DATA

Mått
Höjd 815 mm
Bredd 560 mm
Djup 550 mm
Frystid 18 h
Nätspänning 230-240 V
Frekvens 50 Hz

Teknisk information finns på typskylten på vänster sida inne i skåpet och på energietiketten.

INSTALLATION

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt, läs noga igenom avsnittet "Säkerhetsinformation" innan du installerar produkten.

Placering

Produkten kan installeras på en torr, välventilerad plats inomhus (garage eller källare), men för bästa funktion bör den installeras i ett utrymme som har samma omgivningstemperatur som överensstämmer med klimatklassen som är angiven på typskylten:

Klimat-klass	Omgivningstemperatur
SN +10°C till + 32°C
N +16 °C till + 32°C
ST +16 °C till + 38 °C
T	+16 °C till + 43°C

MILJÖSKYDD

Elektrisk anslutning

Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överensstämmer med de värden som anges på typskylten.

Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

Tillverkaren ansvarar inte för skador orsaka- de av att ovanstående säkerhetsåtgärder inte har följts.

Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.

Symbolen ⚫ på produkten eller emballaget anger att produkten inte får hanteras som

hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el-

och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

www.electrolux.com/shop
