BRUKSANVISNING Fondue E Flexit

1. Säkerhetsföreskrifter 16
2. Så här använder du Brasserie E....17

2.1. Underhåll/rengöring 17
2.2. Byte av lysrör....17
2.3. Om spiskåpan inte fungerar ....17

1. Så här använder du Bistro E/Fondue E 18

3.1. Underhåll/rengöring 18
3.2. Byte av lysrör....18
3.3. Om spiskåpan inte fungerar 18

1. Montering 19

4.1. Brasserie E – Tekniska data ..... 19
4.2. Brasserie E – Installation....19
4.3. Bistro E – Tekniska data 20
4.4. Bistro E – Installation....20
4.5. Fondue E – Tekniska data 21
4.6. Fondue E – Installation....21

1. Injustering Brasserie E, Bistro E och Fondue E 23

5.1. Brasserie E 24
5.2. Bistro E / Fondue E 25

1. Försäkran om överensstämmelse CE 26

2. Produkt/miljödeklaration.... 26

Våra produkter utvecklas ständigt och vi förbehåller oss därför rätten till ändringar. Vi tar inte heller ansvar för eventuella tryckfel som kan uppstå.

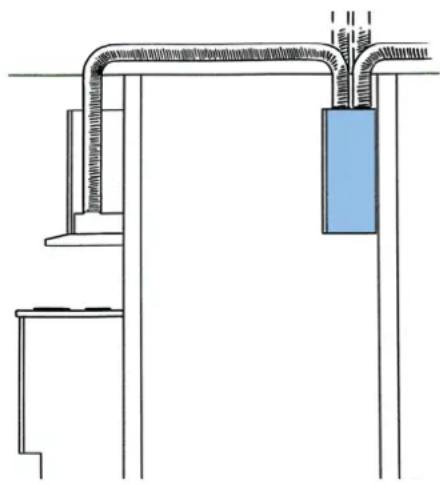

Externa spiskåpor

Externa spiskåpor kan kopplas direkt på ventilationsaggregatet.

Under matlagning öppnas spjället i spiskåpan och aggregatet forceras. Frånluften förs från spiskåpan i bypass utanför rotorväxlaren och ut genom aggregatets avluftskanal till takhuv eller kombibox. En ökad mängd tilluft förs samtidigt in i byggnaden för att kompensera för ökad frånluftsmängd. Spiskåpan har en spjällösning där forcerad ventilation kan injusteras till önskad luftmängd. Spjället är monterat med tät strypbricka. Om grundventilation genom kåpan önskas, så ersätts denna med medföljande regleringsbricka för grundventilation. Se kap. 4.

För den här produkten gäller reklamationsrätt i enlighet med gällande försäljningsvillkor – under förutsättning att produkten används korrekt och att den underhålls. Filter är förbrukningsmaterial.

Symbolen på produkten visar att denna produkt inte får behandlas som hushållsavfall, utan den ska lämnas där man återvinner elektrisk och elektronisk utrustning.

Genom att sörja för korrekt avfallshantering av apparaten kommer du att bidra till att förebygga de negativa konsekvenserna för miljö och hälsa som felaktig hantering kan leda till. Kontakta kommunen, renhållningsbolaget eller den affär där du har köpt produkten för mer information om återvinning av denna produkt.

Reklamation som beror på felaktig eller bristande montering ska riktas till ansvarigt monteringsföretag. Reklamationsrätten kan bortfalla vid felaktig användning eller grov försummelse av anläggningens underhåll.

1. Säkerhetsföreskrifter

Läs noga igenom denna bruker och monteringsanvisning, i synnerhet säkerhetsföreskrifterna, innan du installerar och börjar använda produkten. Spara bruksanvisningen för senare användning eller till den som eventuellt övertar produkten efter dig.

Gör produkten strömlös innan all form av rengöring och skötsel.

• Avledning av utblåsningsluft-en skall utföras i enlighet med föreskrifter utfärdade av berörd myndighet.
• Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rök-gaser från t ex gas- eller bras-kaminer, ved- eller oljepannor etc.
• Avståndet mellan spis och produkt måste vara minst 45 cm (Brasserie 40 cm). Vid gasspis ökas avståndet till 65 cm. Om högre monteringshöjd rekommenderas av gasspisens tillverkare ska hänsyn tas till detta.
• För att undvika att fara uppstår ska fast installation, utbyte av sladdställ eller annan typ av anslutning utföras av behörig fackman.

• Att flambera under produkten är inte tillåtet.

• Tillräckligt med luft måste tillföras rummet när produkten används samtidigt med produkter som använder annan energi än el-energi, t ex gasspis, gas- eller braskaminer, ved- eller oljepannor etc.

• Produkten kan användas av barn från 8 år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller brist på erfarenhet och kunskap, om de informeras om hur produkten är avsedd att användas.
• Barn skall inte leka med produkten. Rengöring och underhåll av produkten skall inte utföras av barn utan tillsyn.
• Åtkomliga delar av produkten kan bli heta i samband med matlagning.
• Risken för brandspridning ökar om inte rengöring sker så ofta som anges.

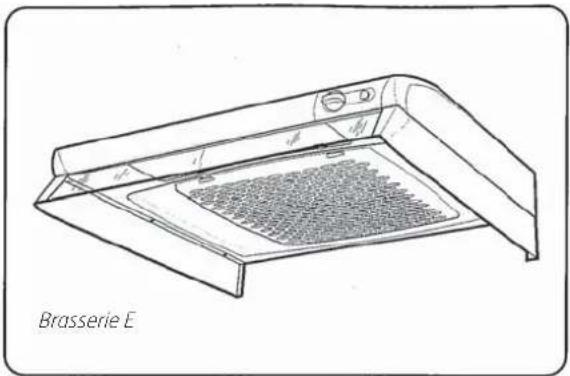

2. Så här använder du Brasserie E

Funktion fig. 1

A – Vred för spjäll/timer

B – Tryckknapp för belysning

Vid matlagning öppnas spjället. Spjället stängs automatiskt efter max. 60 minuter eller genom att man vrider spjället till I•I. När timern aktiveras forceras luftbehandlingsaggregatet förutom spjällfunktionen.

2.1. Underhåll/rengöring

Spiskåpan rengörs med milt tvålvatten och fuktad trasa. Filtret bör rengöras ca 2 gånger i månaden vid normal användning. Lossa filterkassetten genom att trycka in snäpplåsen i framkant, fig. 2. Ta isär filtret och ta loss filterduken genom att lossa filterhållaren. Blötlägg filterduken och filterkorgen i varmt vatten blandat med diskmedel. Fettfilter i metall kan även diskas i diskmaskinen. Några gånger per år bör spiskåpan rengöras invändigt. Torka invändigt med en trasa som är fuktad med tvålvatten. Sätt tillbaka filterkassetten och tryck upp på plats så att den låses fast i snäpplåsen.

Risken för brand ökar om spiskåpan inte rengörs så ofta som rekommenderas.

2.2. Byte av lysrör

Lossa lampglaset genom att trycka snäpplåsen i pilens riktning, fig. 3. Lysröret går nu att byta. Lysrörsockel 2G7.

2.3. Om spiskåpan inte fungerar

Kontrollera att säkringen är hel.

Det är inte tillåtet att flambera under spiskåpan. Det måste tillföras tillräckligt mycket luft till rummet när spiskåpan används samtidigt som produkter som använder annan energi än ström, t.ex. gasspis, gas-/vedkamin, ved-/oljepanna eller liknande.

Innan produkten används av personer med nedsatt mental, sensorisk eller fysisk förmåga, eller av barn, måste de informeras om hur produkten är avsedd att användas.

Denna anvisning gäller Flexit-modellerna Brasserie E, Bistro E och Fondue E. Informationen är gemensam om inget annat specificeras i rubrik eller text.

3. Så här använder du Bistro E/Fon-due E

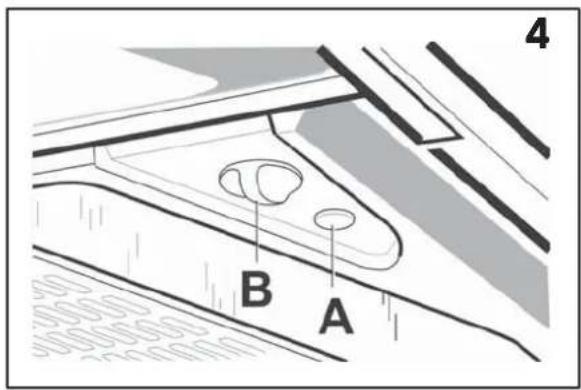

Funktion fig. 4

A – Tryckknapp för belysning
B – Vred för spjäll/timer

Vid matlagning öppnas spjället. Spjället stängs automatiskt efter max. 60 minuter eller genom att man vrider spjället till |←|. När timern aktiveras forceras luftbehandlingsaggregatet förutom spjällfunktionen.

3.1. Underhåll/rengöring

Spiskåpan torkas av med en fuktig trasa och diskmedel. Filtret måste rengöras ca 2 gånger i månaden vid normal användning. Lossa filterkassetten genom att trycka in snäpplåsen i bakkant, fig. 5a. Ta isär filtret och filterduken genom att lossa filterhållaren, fig. 5b. Blötlägg filtret och filterkorgen i varmt tvålvatten. Filterkassetten kan även diskas i diskmaskinen. Några gånger per år bör spiskåpan rengöras invändigt. Torka invändigt med en fuktig trasa och milt tvålvatten. Sätt tillbaka filterkassetten och tryck upp så att den läses fast i snäpplåsen.

Risken för brand ökar om spiskåpan inte rengörs så ofta som rekommenderas.

3.2. Byte av lysrör

Lossa lampglaset genom att trycka snäpplåsen i pilens riktning, fig. 6. Lysröret går nu att byta. Lysrörsockel 2G7.

3.3. Om spiskåpan inte fungerar

Kontrollera att säkringen är hel.

Det är inte tillåtet att flambera under spiskåpan. Det måste tillföras tillräckligt mycket luft till rummet när spiskåpan används samtidigt som produkter som använder annan energi än ström, t.ex. gasspis, gas-/vedkamin, ved-/oljepanna eller liknande. Innan produkten används av personer med nedsatt mental, sensorisk eller fysisk förmåga, eller av barn, måste de informeras om hur produkten är avsedd att användas.

B A 4

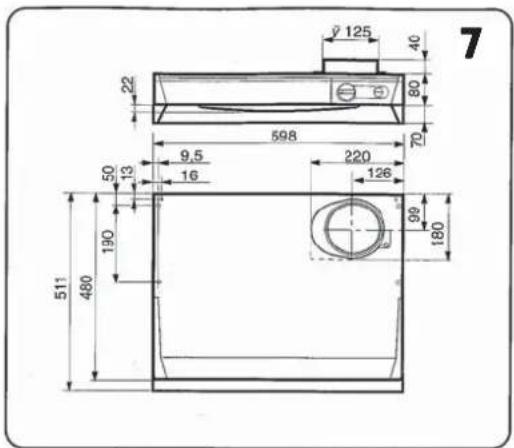

Övriga mått: se figur 7

Elanslutning: 230 V jordat

Belysning: Lysrörsockel 2G7, 11 W

4.2. Brasserie E – Installation

Avståndet mellan spis och spiskåpa måste vara minst 40 cm. Vid gasspis økas avståndet till 65 cm. Om högre monteringshöjd rekommenderas av tillverkaren av gasspisen, ska det tas hänsyn till detta.

Avledning av utblåsningsluften ska utföras i enlighet med föreskrifter från ansvarig myndighet (Boverket). Utblåsningsluften får inte föras in i rökkanal som används som avledning av rökgaser från t.ex. gas-/vedkaminer, ved-/oljepannor eller liknande.

Stosen ligger vid leveransen inuti spiskåpan.

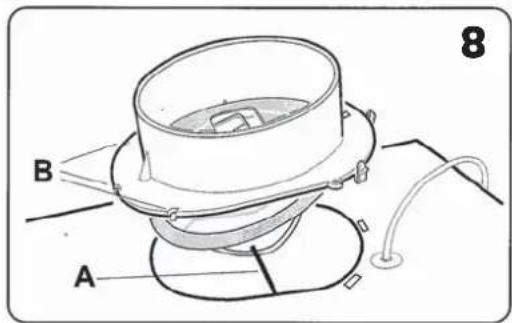

Spjällaxeln A placeras i bygeln under spjällocket, se fig. 8. Se till att fästena B hamnar under skivkanten. Stosen snäpps fast.

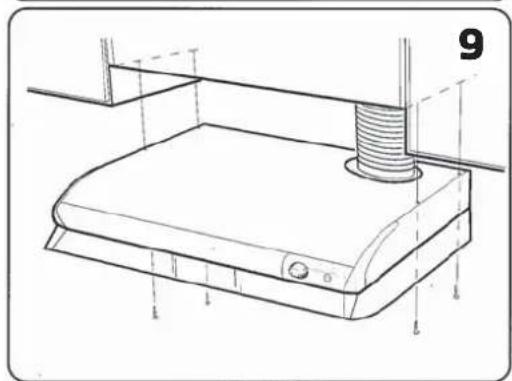

Spiskåpan kan placeras under eller infällt i skåpsraden, se fig. 9.

Spiskåpan kan även monteras med hjälp av väggfästen som kan köpas som tillbehör, fig. 10. Anvisning för montering av tillbehör följer med tillbehöret.

OBS! Vid montering av flexibel kanal måste denna vara precis närmast fläktstosen, fig. 11.

Elektrisk installation

Spiskåpan levereras med sladd och jordad stickpropp för anslutning till jordat vägguttag. Installation ska utföras av auktoriserad fackman.

Anslutning (ventilationsaggregat)

Styrledningen (2-ledar) ansluts mellan spiskåpa och ventilationsaggregat. Styrkabeln ska minst vara av typen 2 x 0,75 mm². Spänningen som går mellan enheterna är på 12 V DC.

Kabel Kretskort Funktion
Brun P5-8 Speed 3
Vit P5-10 GO

Injustering

Se aggregatets anvisning för injustering av aggregatet.

7 125 40 80 22 598 70 9,5 220 13 16 126 50 190 99 180 511 480

B A 8

Belysning: Lysrörsockel 2G7, 11 W

4.4. Bistro E – Installation

Avståndet mellan spis och spiskåpa måste vara minst 45 cm. Vid gasspis ökas avståndet till 65 cm. Om högre monteringshöjd rekommenderas av tillverkaren av gasspisen, ska det tas hänsyn till detta.

Avledning av utblåsningsluften ska utföras i enlighet med föreskrifter från ansvarig myndighet (Boverket).

Utblåsningsluften får inte föras in i rökkanal som används som avledning av rökgaser från t.ex. gas-/vedkaminer, ved-/oljepannor eller liknande.

Stosen ligger vid leveransen inuti spiskåpan.

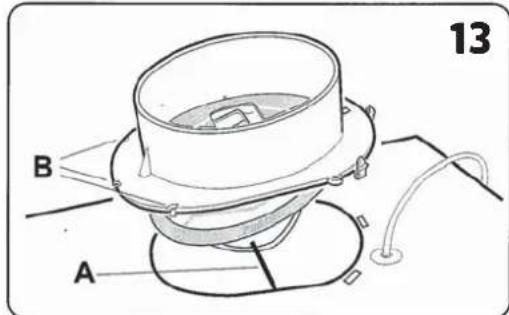

Spjällaxeln A placeras i bygeln under spjällocket, se fig. 13. Se till att fästena B hamnar under skivkanten. Stosen snäpps fast.

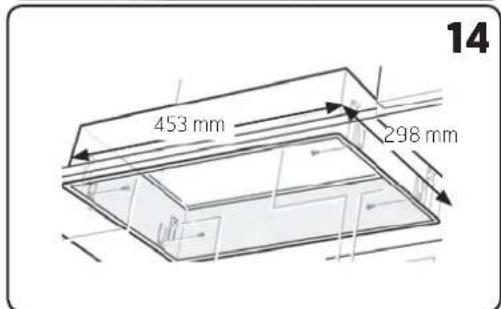

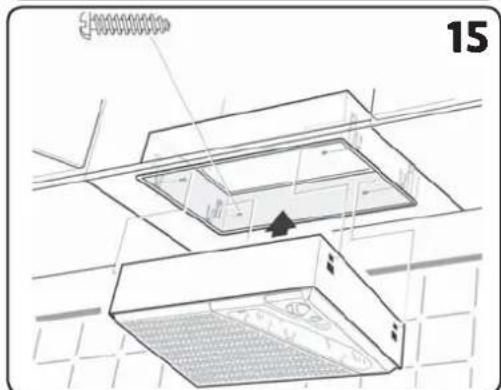

Kåpan monteras i överskåp eller käpa med hjälp av inbyggnadsramen. Utskärningsmätten visas i fig. 14. Placera inbyggnadsramen i hålet och skruva fast med 4 skruvar, fig. 15. Tryck därefter upp käpan i ramen tills den snäpps fast.

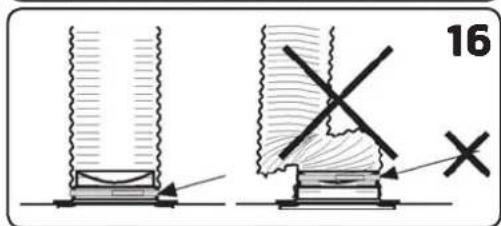

OBS! Vid montering av flexibel kanal måste denna vara precis närmast fläktstosen, fig. 16.

Elektrisk installation

Spiskåpan levereras med sladd och jordad stickpropp för anslutning till jordat vägguttag.

Installation ska utföras av auktoriserad fackman.

Anslutning (ventilationsaggregat)

Styrledningen (2-ledar) ansluts mellan spiskåpa och ventilationsaggregat. Styrkabeln ska minst vara av typen 2 x 0,75 mm ^2 . Spänningen som går mellan enheterna är på 12 V DC.

Kabel Kretskort Funktion
Brun P5-8 Speed 3
Vit P5-10 GO

Injustering

Se aggregatets anvisning för injustering av aggregatet.

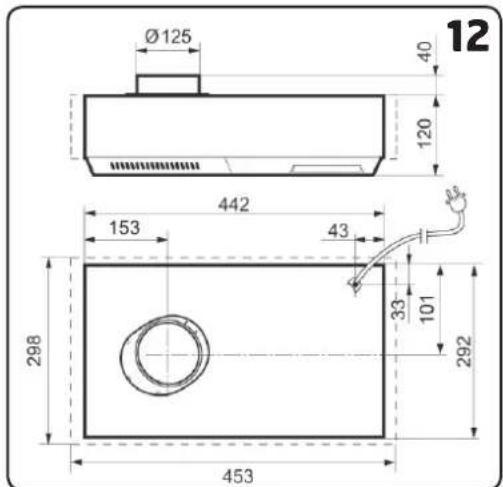

Ø125 40 120 153 442 43 33 101 298 292 453 12

B A 13

453 mm 298 mm 14

15

16

4.5. Fondue E – Tekniska data

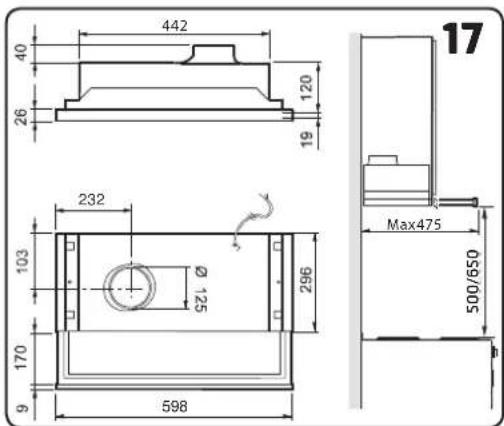

Mått: Se figur 17

Elanslutning: 230 V jordat

Belysning: Lysrörsockel 2G7, 11 W

4.6. Fondue E – Installation

Avståndet mellan spis och spiskåpa Måste vara minst 45 cm. Vid gasspis ∅kas avståndet till 65 cm. Om högre monteringshöjd rekommenderas av tillverkaren av gasspisen, ska det tas hänsyn till detta.

Avledning av utblåsningsluften ska utföras i enlighet med föreskrifter från ansvarig myndighet (Boverket).

Utblåsningsluften får inte föras in i rökkanal som används som avledning av rökgaser från t.ex. gas-/vedkaminer, ved-/oljepannor eller liknande.

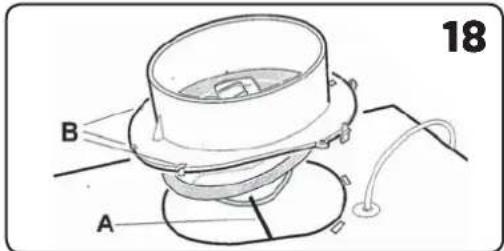

Stosen ligger vid leveransen inuti spiskåpan. Spjällaxeln A placeras i bygeln under spjällocket, se fig. 18. Se till att fästena B hamnar under skivkanten. Stosen snäpps fast.

Överskåp utan botten och front

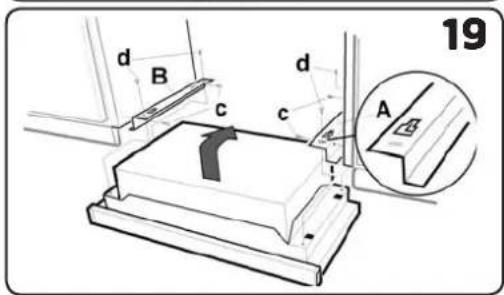

Spiskåpan monteras med hjälp av hållare. Hållarna A och B skruvas fast i skåpsidorna med skruvarna C i enlighet med fig. 19. Fläkten lyfts upp och skjuts in i spåren på hållarna och låses fast med skruvarna D.

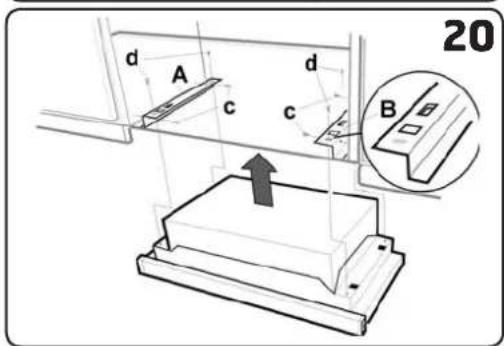

Överskåp utan botten, fast front

Spiskåpan monteras med hjälp av hållare. Var uppmärksam på att hållarna i det här fallet måste byta plats i förhållande till monteringen ovan. Hållarna A och B skruvas fast i skåpsidorna med skruvarna C som visas i fig. 20. Spiskåpan lyfts rakt upp och skruvas fast med skruvarna D.

Mellan överskåp

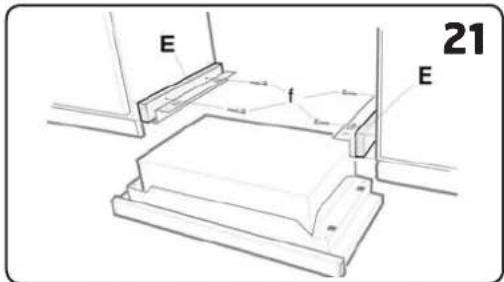

Skruva fast klossarna E med skruvarna F som visas i fig. 21. Spiskåpan monteras med hjälp av hållare i enlighet med fig. 19. Hållarna A och B skruvas fast i klossarna med skruvarna C. Spiskåpan lyfts upp och skjuts in i spåren på hållarna och låses fast med skruvarna D.

Klossens minimimått = 16 x 50 x 295 mm.

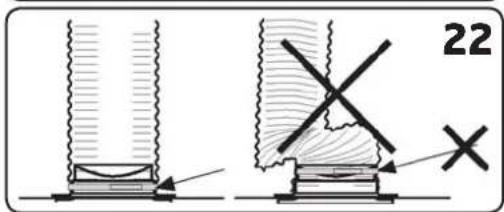

OBS! Vid montering av flexibel kanal måste denna vara precis närmast fläktstosen, fig. 22.

442 120 26 19 232 103 Ø 170 9 598 296 Max475 500/650 17

B A 18

d B c d c A B 19

d A c d c B 20

E f 21 E

22 X

Elektrisk installation

Spiskåpan levereras med sladd och jordad stickpropp för anslutning till jordat vägguttag.

Installation ska utföras av auktoriserad fackman.

Anslutning (ventilationsaggregat)

Styrledningen (2-ledar) ansluts mellan spiskåpa och ventilationsaggregat. Styrkabeln ska minst vara av typen 2 x 0,75 mm ^2 . Spänningen som går mellan enheterna är på 12 V DC.

Kabel Kretskort Funktion
Brun P5-8 Speed 3
Vit P5-10 GO

Injustering

Se aggregatets anvisning för injustering av aggregatet.

5. Injustering Brasserie E, Bistro E och Fondue E

Grundflöde

OBS! Spjället är monterat med tät strypbricka. Om grundventilation genom käpan önskas, så ersätts denna med medföljande regleringsbricka för grundventilation. Illustrerat i figur 1.

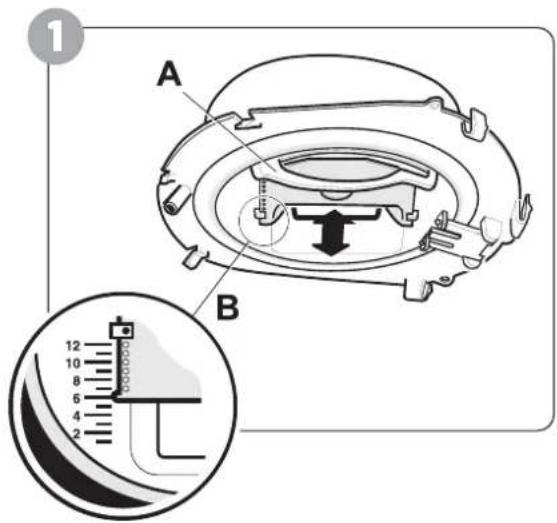

Grundventilationen ställs in genom att skjutspjället A föres i önskat läge enligt markering B, fig 1, (Se diagram).

Forceringsflöde

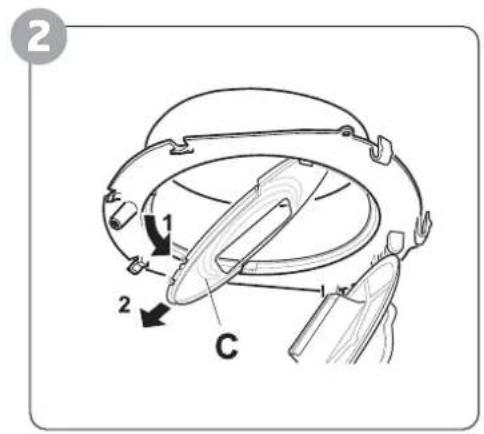

Öppna spjället och tag ner strypplatta C, fig 2.

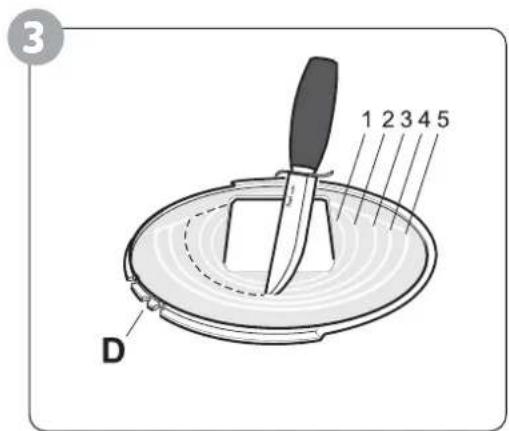

Forceringsventilationen ställs in genom att skära ut lämpligt antal ringar i strypbrickan, fig 3, (se diagram) Se till så att styrsåret D ligger i läge när brickan åter sitter på plats.

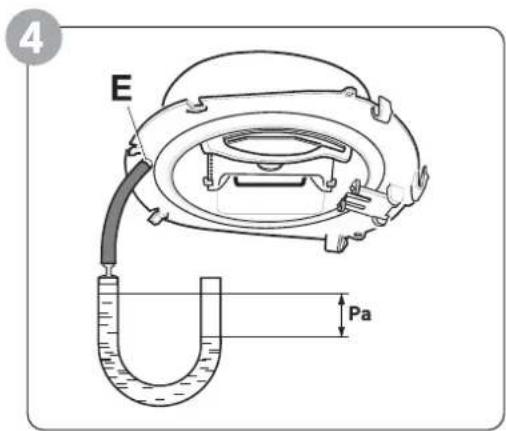

Tryckfallsmätning

Tryckfallsmätningen utföres genom att slangen monteras på mätuttaget E i stosens framkant, fig 4.

1 A B 12 10 8 6 4 2

2 1 2 C

3 1 2 3 4 5 D

E Pa

5.1. Brasserie E

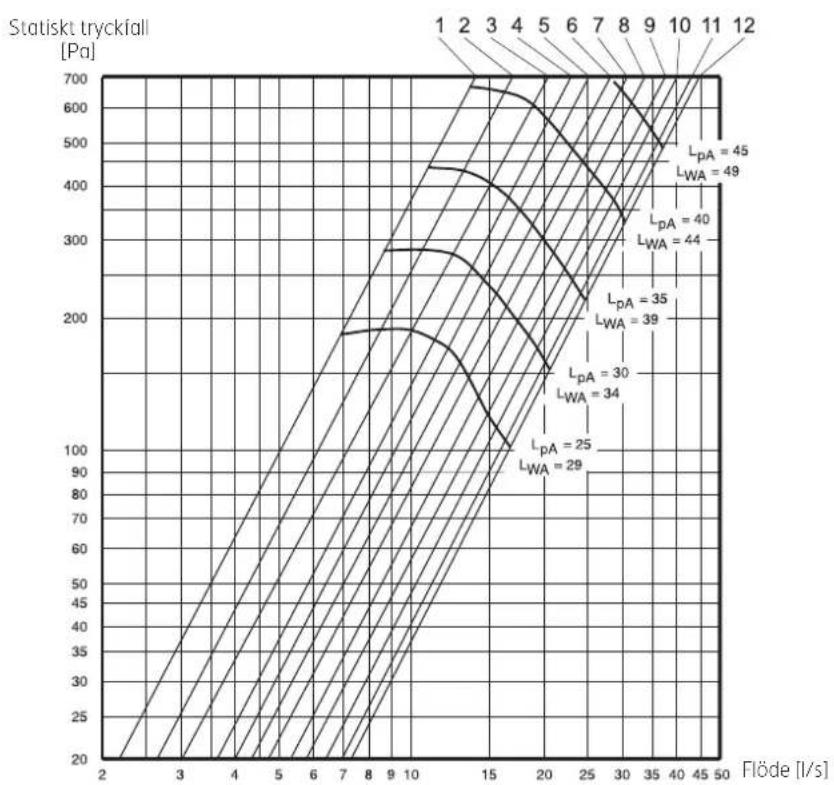

Injusteringsdiagram grundventilation

L_pA=A-vägd ljudtrycknivå vid 10m ^2 Sabin
L_WA= Relativt A-vägd ljudeffektnivå 1pW

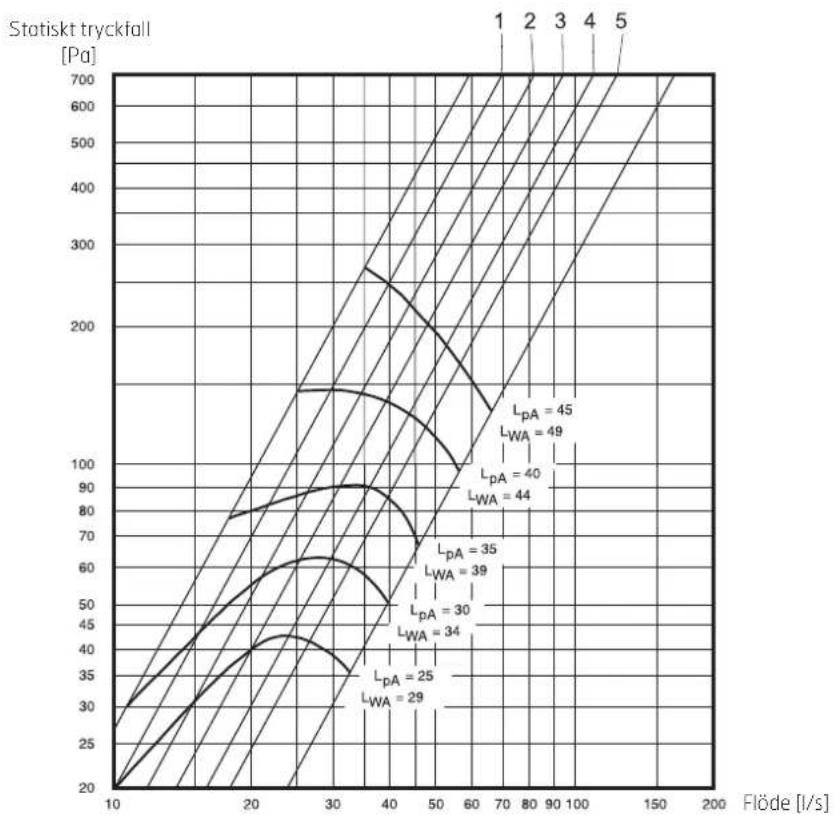

Injusteringsdiagram forcert ventilation

5.2. Bistro E / Fondue E

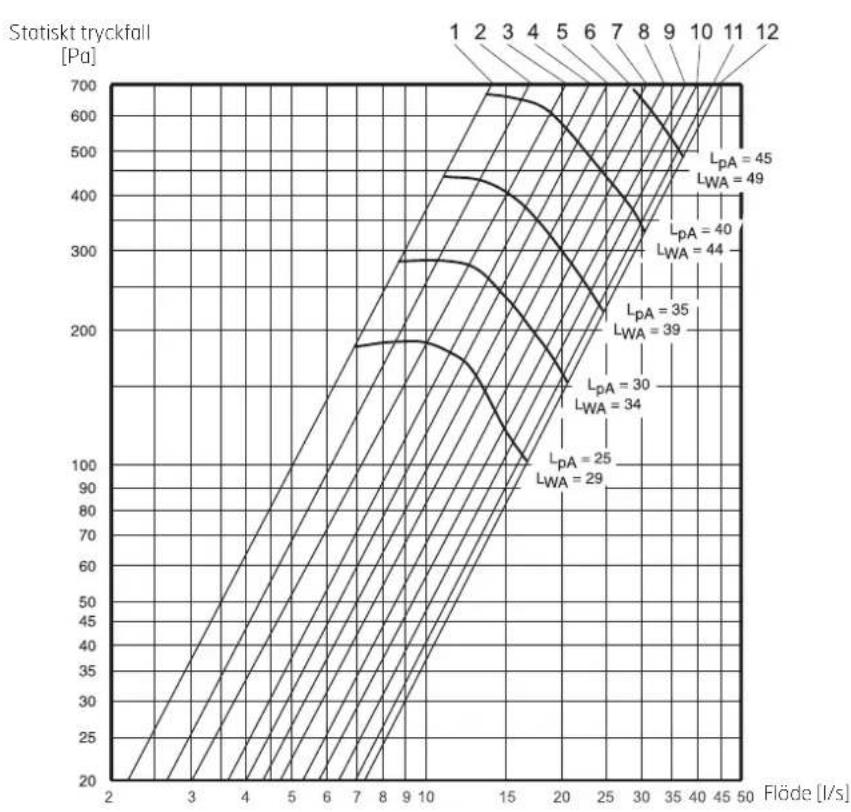

Injusteringsdiagram grundventilation

L_pA=A-vägd ljudtrycknivå vid 10m ^2 Sabin
L_WA= Relativt A-vägd ljudeffektnivå 1pW

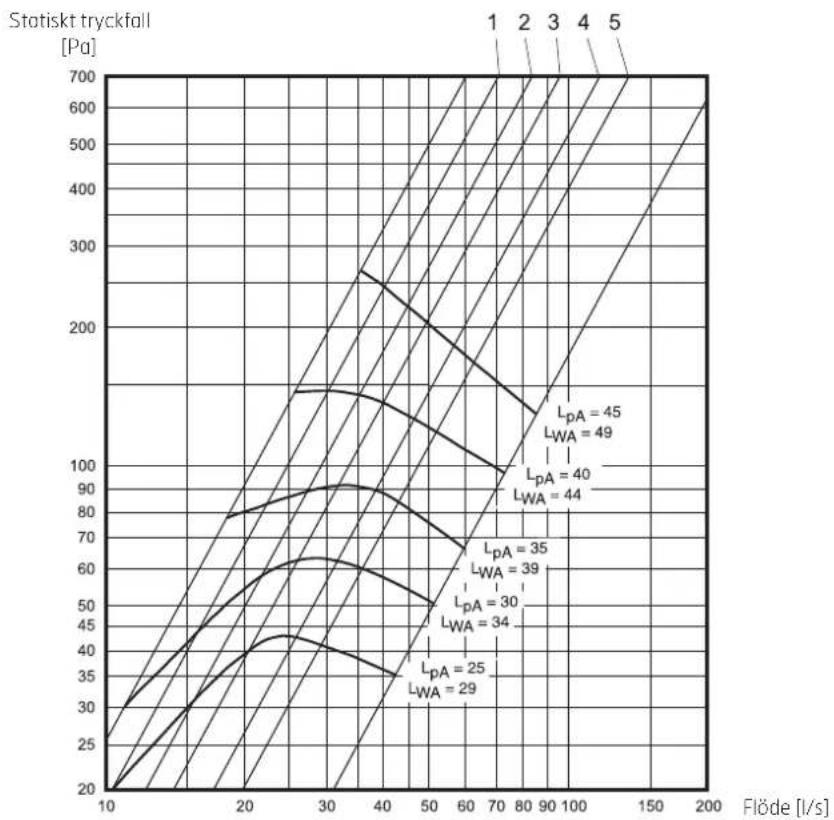

Injusteringsdiagram forcert ventilation

6. Försäkran om överensstämmelse CE

Denna försäkran bekräftar att produkterna uppfyller kraven i följande direktiv/standarder:

73/23/EEG, 93/68/EEG Lågspänningsdirektivet

89/336/EEG Elektromagnetisk kompatibilitet (EMC)

Tillverkare Franke Futurum AB, Box 9, 930 47 Byske, Sverige

Typ

Brasserie

F/E/S/M

Bistro

F/E/S/M

Fondue

F/E/S/M

Överensstämmer med följande standarder:

Säkerhetsstandard EN	60335-1:2002EN 60335-2-31:2003EN 50366:2003
EMC-standard EN 550	14-1EN 55015EN 61000-3-2EN 61000-3-3EN 55014-2EN 61547

Ekodesigndirektiv

Produkten uppfyller och är testad i enlighet med ekodesigndirektiv 66/2014.

7. Produkt/miljödeklaration

Produkt och produktion motsvarar gällande internationella miljökrav som WEEE och RoHS-direktivet.

EE-produkter (elektriska och elektroniska produkter)

Flexit uppfyller avfallsförordningarna/EE-föreskriften genom medlemskap i följande återvinningsbolag:

• Renas AS för industrielektronik (t.ex. frånluftsfläktar, ventilationsaggregat)
• El-retur AS för vitvaruelektronik (t.ex. badrumsfläktar, köksfläktar)

EE-avfall får inte kasseras tillsammans med annat avfall, utan ska lämnas till återförsäljare eller anvisad plats för deponering/insamling.

EE-produkter är (från 2005) märkta med en överkryssad soptunna och ingår i ett system för retur och återvinning. Kasserade produkter tas emot kostnadsfritt (se sidan 14).
