BRUKSANVISNING KKI 6584-90 T GRAM

• Läs instruktionerna noga innan du använder hällen används.
• Bekanta dig med induktion och de olika styrfunktioner i beställa som visas i manualen.
• Var medveten om all den information och förklaringar i korrekt drift och behandling. Du kommer att garantera att din kamin är alltid redo att användas, och hållbarheten
• Var särskilt uppmärksam på alla uppgifter om säkerhet, eftersom det måste vara hjälpa till att förebygga olyckor och skador på hällen.
• Var noga med att spara bruksanvisningen, eftersom det kan finnas ett behov av det vid ett senare tillfälle.

Observera!

Läs bruksanvisningen noggrant innan du börjar installera och använda kokplattan.

Kokplattan är endast tänkt att användas som kokanordning. Utnyttjande av kokplat- tan för andra ändamål än matlagning (tex för uppvärmning av lokalen) är inte tillåtet därför att det kan vara farligt.

Tillverkaren förbehåller sig rätten att göra ändringar som inte påverkar kokplattans funktion.

INNEHÅLL

Allmän information....35
Säkerhetsanvisningar....37
Produktbeskrivning....41
Installation....44
Användning....49
Rengöring och skötsel 64
Felsökning....65
Specifikation 67

Obs. Hällen och dess åtkomliga delar blir varma under användning. Undgå att röra vid kokzonerna eftersom de kan vara heta. Låt inte barn under 8 år använda spisen utan vuxens uppsikt.

Spisen får inte användas av personer (inklusive barn under 8 år) med nedsatt fysisk, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskap om dess användning, utom om de övervakas eller har instruerats av den som ansvarar för deras säkerhet. Barn får inte leka med spishällen. Låt inte barn rengöra eller använda spisen utan att ha uppsikt över dem.

Obs. Ha alltid uppsikt över spisen om du lagar mat i olja eller fett, annars kan faror uppstå och det finns risk för eldsvåda.

Försök ALDRIG släcka elden med vatten. Dra ut spisens kontakten från väggen och kväv lågorna med ett lock eller en brandfilt.

Obs. Brandrisk: Använd inte kokytan som förvaringsplats.

Obs. Om hällens yta har spruckit ska du stänga av strömmen för att undvika risken för elstötar.

Lägg inte metallföremål som knivar, gafflar, skedar, och lock på hällens ovansida eftersom de kan bli heta. Spisen är inte avsedd att styras med hjälp av en extern timer eller en separat fjärrkontroll.

Stäng av spisen när du har använt den. Lita inte enbart på spisens funktion att känna av kokkärl.

Spisen är inte avsedd att styras med hjälp av en extern timer eller en separat fjärrkontroll.

Använd inte utrustning som rengör med ånga när du rengör spisen.

• Läs bruksanvisningen innan du använder hällen första gången. Underlåtenhet att följa bruksanvisningens anvisningar om säkerhet kan leda till personskada eller skada på utrustningen.
• Hällen ska installeras av en auktoriserad installatör – elektriker.
• Hällen får inte monteras i närheten av kylanordningar.
• Möbler som hällen är inbyggd i måste vara värmebeständiga till 100 grader C. Det gäller även faner, kanter, ytor gjorda av konstfiber, klister och lack.
• Hällen får enbart användas efter att den byggts in, så att man försäkrar sig mot att röra vid strömförande delar.
• Eltillbehören får bara repareras av specialister. Oprofesionella reparationer kan orsaka allvarliga risker för användaren.
• Anordningen blir helt strömlös först då man dragit ur nätkontakten eller skruvat ur proppen.
• Tillåt inte barn att vara i närheten av hällen när den används. Barn kan dra ner kokkärl och kastruller med varmt innehåll och därmed bränna sig.
• Rudimentärvärmeindikatorn visar om kokplattan är avstängd eller om den fortfarande är varm.
• Vid strömavbrott annulleras alla de tidigare gjorda inställningarna. Det rekommenderas att man är försiktigt när spänningen åter kopplas på efter ett strömavbrott. Så länge värmezonerna är varma ska en indikator för rudimentärvärme "H" samt en blockeringsnyckel lysa på displayen - samma som vid första aktiveringen.
• Om stickkontakt finns i närheten av värmeplattan, försäkra dig om att kabeln inte vidrör varma ytor.
• Vid användning av olja och andra fetter får plattan på grund av brandfara inte lämnas utan tillsyn.
• Socker, citronsyra, salt etc. i både fast och flytande form samt plast får inte komma i kontakt med värmezoner.
• Vid användning av hällen får enbart kokkärl eller kastruller med platt botten utan några kanter användas, annars kan hällen skadas.
• Hällen är beständig mot termisk chock (kraftiga temperaturväxlingar). Den är inte känslig för vare sig kyla eller värme.
• Man bör undvika att tappa föremål på plattan. Slag, som uppstår när t ex en kryddburk faller ner på plattan, kan orsaka sprickor och splitter i kokplattan.
• Om det finns sprickor i hällen kan vätskor som kokar över lätt komma i kontakt med strömförande detaljer.
• Om hällen blir skadad måste den genast stängas av helt. Antingen genom att skruva ur proppen eller dra ur nätkontakten ur vägguttaget. Därefter ska man vända sig till GRAM:s service.
• Alla anvisningar angående rengöring och underhåll ska följas noggrant. Vid otillåten eller felaktig användning gäller inte garantin.
• Man får inte använda kokplattan som arbetsbord eller skärbräda.
• Man får inte lämna metallföremål sådana som knivar, gafflar, sked eller lock på hällen då de kan bli mycket varma.
• Kokplattan bör inte byggas in ovanför ugn utan fläkt, diskmaskin, kyl- och fryskåp eller tvättmaskin.

Om man använder energi på ett ansvarligt sätt, sparer man pengar och skonar miljön.

•Använda lämpliga kokkärl

Kokkärl med platt och tjock botten kräver 1/3 mindre energi. Kom ihåg att använda lock, annars ökar energiförbrukning med 4 gånger!

- Anpassa kokkärlet till värmezonen

Kokkärlet bör aldrig vara större än värme- zonen.

- Placera plattan långt ifrån kyl- och frysskåp

Genom att placera kokplattan i närheten av kyl- och frysskåp ökar energiförbrukning.

- Se till att värmezonen och kokkärlsbottnarna är rena

Smuts försämrar värmeöverföringen. Starkt inbränd smuts kan ofta endast tas bort med hjälp av miljöfarliga rengöringsmedel.

- Undvika att lyfta på locket i onödan

Emballaget skyddar kokplattan mot skador som kan uppstå under transport. Efter att du packat upp kokplattan bör du lämna emballaget till återvinning.

Allt material som använts vid tillverkning av emballaget är miljövänligt och kan återvinnas till 100%.

Obs! Se till så att barn inte kan få i sig av den frigolit som skyddar under transporten.

KASSERING AV FÖRBRUKADE PRODUKTER

När produkten är förbrukad får den inte kasseras som vanligt avfall, utan man bör överlämna den till en organisation som återvinner elektriska och elektroniska produkter. På produkten, bruksanvisningen

eller förpackningen finns en symbol som visar att förbrukad produkt ska lämnas till återvinning.

Material som används för tillverkning av produkten kan återvinnas enligt lämplig beteckning. Genom återvinning av materialet i den förbrukade produkten bidrar man till ett stärkt miljöskydd.

Kontakta din kommun för uppgifter om var i din kommun det finns organisationer som tar hand om förbrukade produkter.

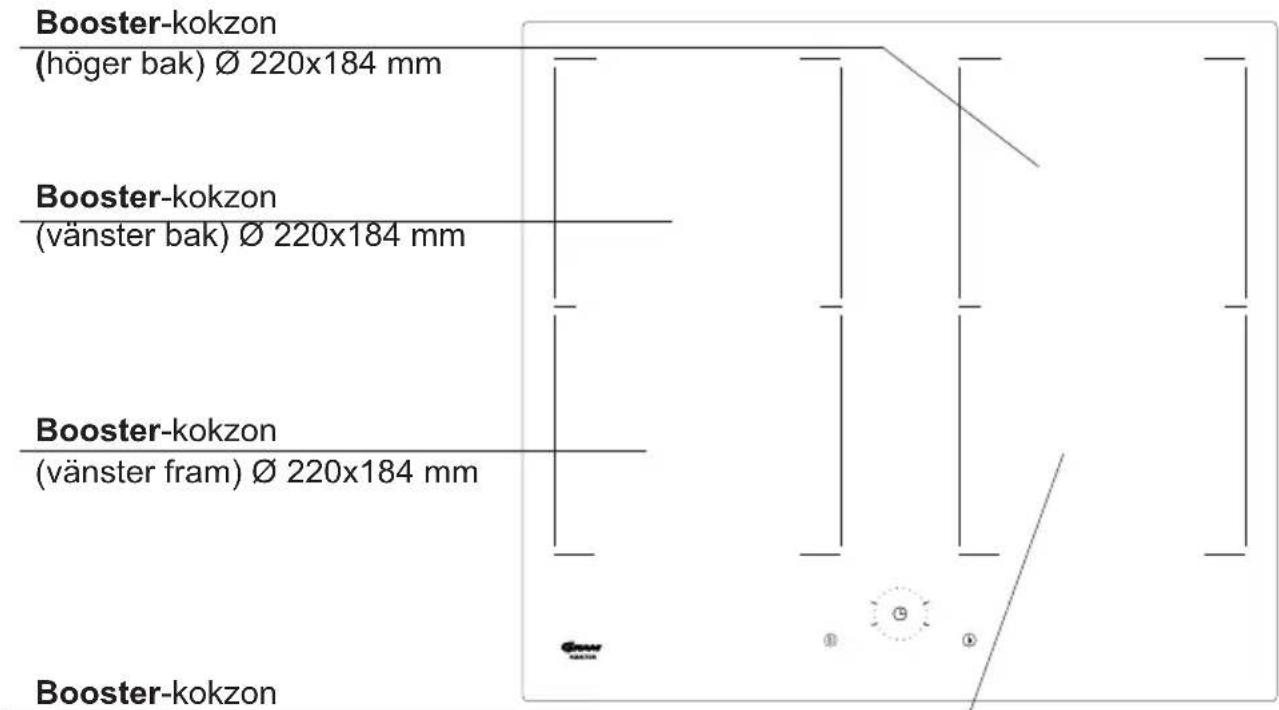

Beskrivning av KKI 6584-90 T spishäll

(höger fram) ∅ 220x184 mm

Beskrivning av KKI 7584-90 T spishäll

Booster-kokzon

(höger bak)Ø 220x184 mm

Booster-kokzon(vänster bak)Ø 220x184 mm

Booster-kokzon(vänster fram) Ø220x184 mm

Booster-kokzon

Booster-kokzon

(höger fram)

∅ 220x184 mm

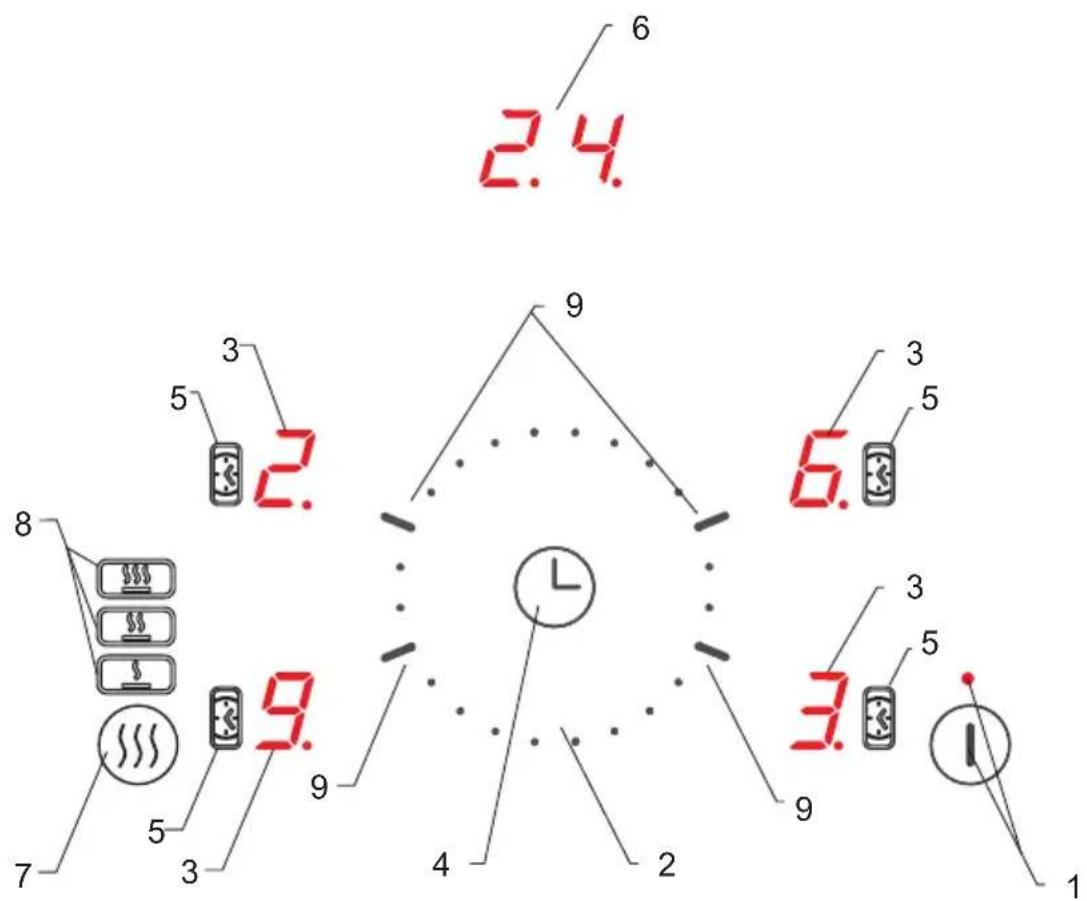

Kontrollpanel

1. Till/från sensor med en LED-kontrollampa
2. Värmeinställningar / timerns heltalsensor
3. Display för kokzoner
4. Timer start / timerns decimaltalsensor
5. Display för tillhörande kokzon
6. Timerdisplay
7. Värmefunktion / stop & go-sensor
8. Värmeinställningsdisplay
   9.Sensor för val av kokzon

Beskrivning av KKI 6584-90 T spishäll

• förbered öppningen i köksbänken enligt måtten i monteringsritningen (fig. A)
• lämna ett mellanrum på minst 50 mm mellan hällen och intilliggande skåpsväggar
  • induktionshällens höjd är 50 mm
• om skåpet har en vågrät skyddslist installerad under hällen i köksbänken ska det vara minst 25 mm fritt utrymme mellan hållens undersida och skyddslisten så att luft kan cirkulera fritt.
  • en ventilationsöppning som är minst 80 mm bred ska göras bak i skyddslisten (fig. C)
• välj en lämplig diameter på elsladden som passar till hållens märkeffekt (detta ska utföras av en behörig elinstallatör)
• anslut hällen med elsladden enligt det medföljande elschemat
• ta bort damm från köksbänken, placera hällen i öppningen och tryck ordentligt (fig. B).

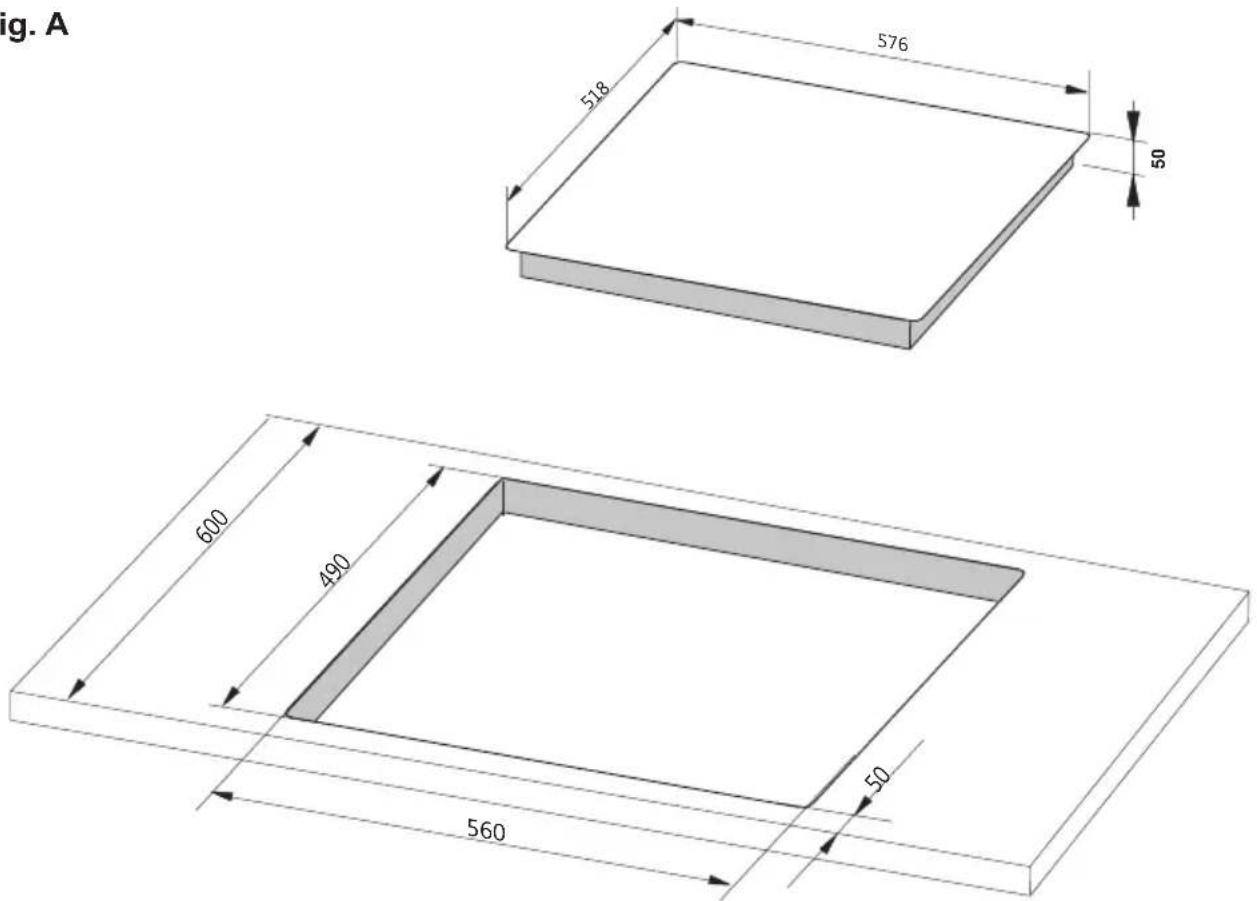

Fig. A

Beskrivning av KKI 7584-90 T spishäll

• förbered öppningen i köksbänken enligt måtten i monteringsritningen (fig. A)
• lämna ett mellanrum på minst 50 mm mellan hällen och intilliggande skåpsväggar
  • induktionshällens höjd är 50 mm
• om skåpet har en vågrät skyddslist installerad under hällen i köksbänken ska det vara minst 25 mm fritt utrymme mellan hållens undersida och skyddslisten så att luft kan cirkulera fritt.
• en ventilationsöppning som är minst 80 mm bred ska göras bak i skyddslisten (fig. C)
• välj en lämplig diameter på elsladden som passar till hållens märkeffekt (detta ska utföras av en behörig elinstallatör)
• anslut hällen med elsladden enligt det medföljande elschemat
• ta bort damm från köksbänken, placera hällen i öppningen och tryck ordentligt (fig. B).

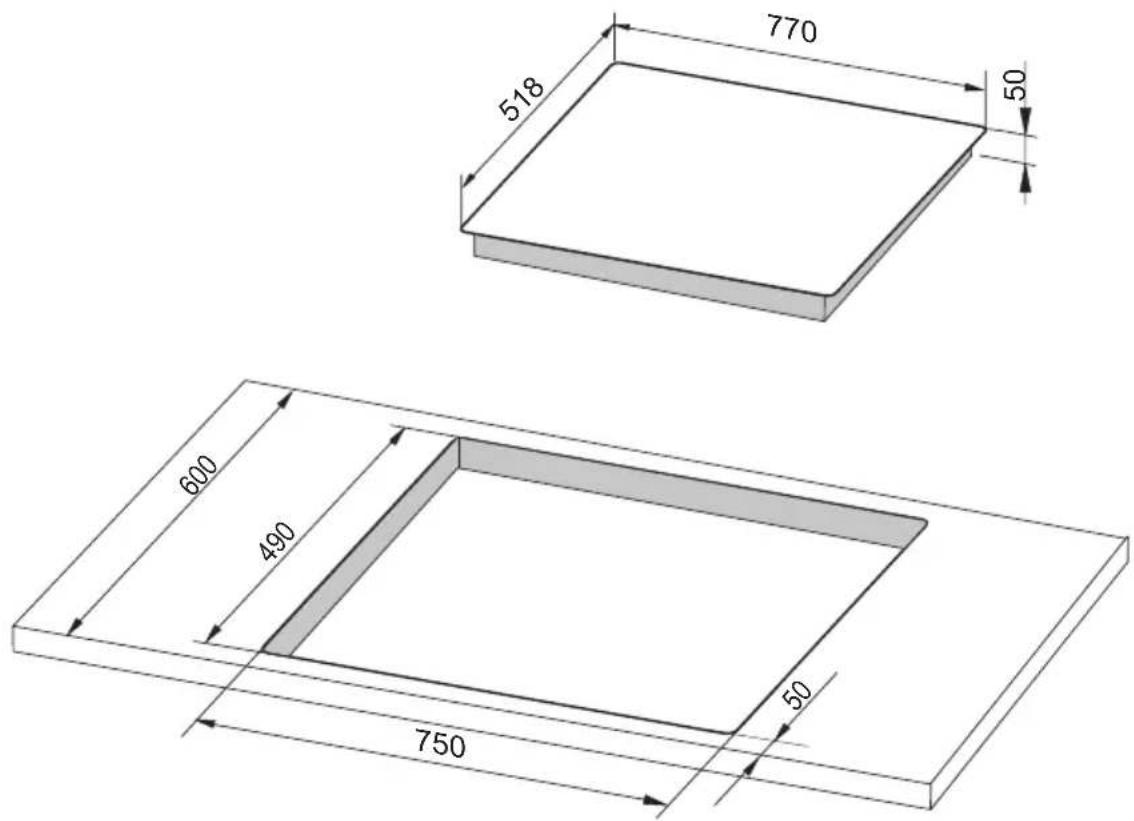

Fig. A

Fig. B

1 - Köksbänk

2 - Packning till hällen

3 - Keramisk häll

Fig. C

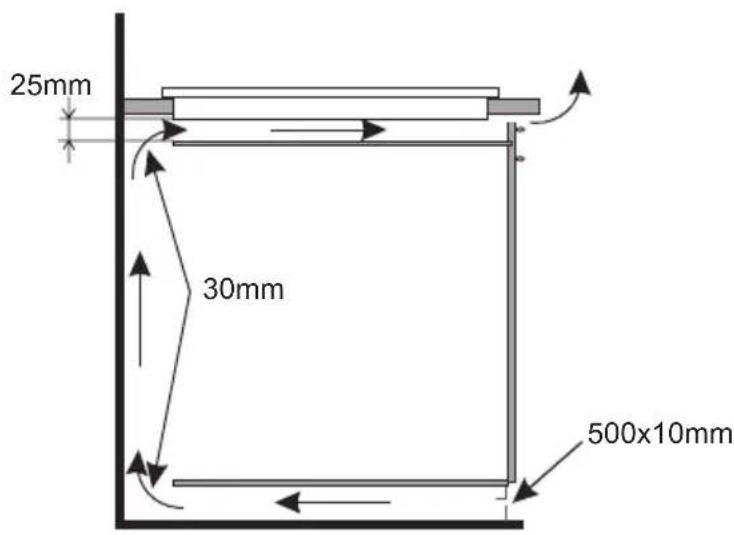

Installera spishäll i köksskåp

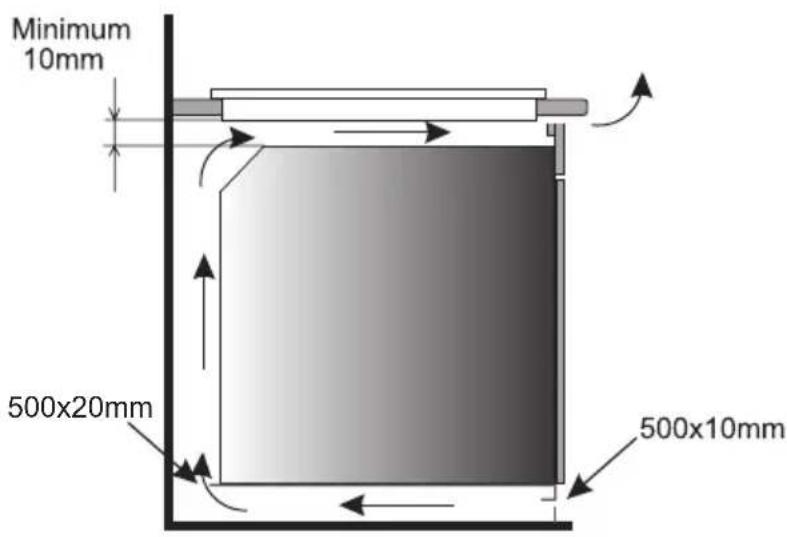

Installera spishäll i köksbänk ovanför ugn med ventilation.

Hällen får inte installeras ovanför en ugn som saknar ventilation.

Strömanslutning

Viktigt!

Elanslutningen måste utföras av behörig elinstallatör. Gör inga ändringar i hållens elektriska system.

Tips för elektrikern

Hällen har ett terminalblock som gör att den kan anslutas på olika sätt, beroende på vilken typ av strömförsörjning som är tillgänglig.

Terminalblocket medger följande anslutningar:

• Enfas 230 V \~
• Tvåfas 400 V 2N\~

Hällen kan anpassas till en specifik strömförsörjning genom att brygga lämplig terminal i enlighet med elschemat. Elschemat finns på hällens undersida. Du kommer åt uttagsplinten genom att ta bort locket på hällens undersida. Kom ihåg att matcha elkabeln till anslutningstypen och till hällens märkeffekt.

Viktigt!

Kom ihåg att ansluta den neutrala kabeln till rätt uttag i terminalblocket, det är märkt med Elsystemet som försörjer hällen med ström måste vara säkrat med en frånkopplingsanordning eller en strömbrytare för att stänga av strömmen vid fara.

Läs igenom informationen på märkskylten och i elschemat noga innan hällen ansluts.

VAR FÖRSIKTIG! Elektrikern måste lämna ett "intyg för hällens elektriska installation" till köparen (medföljer garantibeviset).

Om hällen ansluts på annat sätt än enligt elschemat kan den skadas.

ELSCHEMAViktigt! Värmekomponenterna fungerar vid 230 V.
		Viktigt! En skyddsledare måste anslutas till den terminal som är märkt med för varje anslut-ning.	Rekom-menderad anslut-ningska-bel
1	230 V enfasanslutning med neu-tralledare, uttagen 1-2 och 4-5 är överbryggade, neutralledaren är kopplad till uttag 4 och skyddsle-daren till	1N~	∅ WX6Y	3X 4 mm ^2
2	400/230 V tvåfasanslutning med neutralledare, uttagen 4-5 är över-bryggade, neutralledaren är kopplad till uttag 4 och skyddsledaren till	2N~	∅WY	4X2,5mm ^2
L1=R, L2=S, N = anslutning med neutralkabel;			terminal skyddsledare

Innan du använder hällen första gången

• Först ska hällen rengöras ordentligt. Hällen be han dlas på samma sätt som gla sy tor.
• Vid första användningen kan det finnas en övergående luktavsöndring. Ha därför ventilationenigångelleröppnafönster.
• Utför skötseln med hänsyn till säkerhetsanvisningarna.

Hur induktionsplatta fungerar

En elektrisk generator matar en spole som finns inne i anordningen. Spolen skapar ett magnetiskt fält som gör att när man placerar ett kokkärl på plattan, så tränger sig induktiv ström in i kärlet. Strömmen gör kokkärlet till värmesändare medan hållen förblir sval.

Systemet förutsätter att man använder kokkärl vars botten är mottaglig för inverkan av ma- gentiskt fält.

Generellt har induktiv teknologi två fördelar:

• Det är möjligt att utnyttja värmen maximalt eftersom den emitteras endast med hjälp av en kastrull,
• Värmetröghet förekommer inte, då kokningen börjar automatiskt när man placerar ett kokkärl på plattan och avslutas genast när man tar bort kärlet från plattan.

Fläkt: Används för att skydda och kyla styr- och matningsenheter. Fläkten kan arbeta med 2 olika hastigheter och fungerar automatiskt. Fläkten fortsätter att vara igång tills det elektroniska systemet är tillräckligt avkylt oavsett om spisen och kokzonerna har stängts av eller inte.

Transistor: Temperaturen på de elektroniska delarna mäts ständigt med hjälp av en sond. Om värme ökar mot en riskgräns sänker systemet automatiskt värmeeffekten på en värmezon eller stänger av värmezoner som finns närmast de uppvärmda elektroniska delarna.

Detektorer kokkärl: Detektor för kokkärl möjliggör att plattan arbetar och värmer. Små föremål placerade på värmeområde ( t ex. sked, kniv eller ring) kommer inte att betraktas som kokkärl och plattan kommer inte att sättas på.

Kokkärlsavkännare

Kokkärlsavkännaren är installerad i induktionshällen. Den gör att uppvärmningen startar automatiskt när en gryta eller stekpanna känns av på kokzonen, och avslutas när den tas bort. Detta spar på energin.

• När ett lämpligt kokkärl ställs på kokzonen visas värmeinställningen på displayen.
• För induktion krävs lämpliga kokkärl med ferromagnetisk botten (se tabellen)

Spishällen känner automatiskt av om kokkärl finns på kokzonerna. När du sätter på hällen med till/från sensorn (1) och ställer ett lämpligt kokkärl på kokzonen visas "0" på kokzonens display. Hällen stängs av automatiskt om du inte sätter på någon av kokzonerna inom 20 sekunder.

Kokkärlsavkännaren är inte avsedd att användas i stället för en till/från sensor.

Den keramiska hällen har elektroniska sensorfält som regleras genom att du trycker på det markerade området med fingret (touch-sensorer).

Det hörs en ljudsignal varje gång du trycker på sensorfältet.

När du ändrar värmeinställningar ska du tänka på att bara röra vid ett sensorfält i taget. Om du trycker på två eller flera sensorfält samtidigt kommer hällen att ignorera styrsignalerna, den kan utlösa en felindikering om du trycker på sensorfälten för länge. Stäng av kokzonen med sensorfälten när du är klar och lita inte bara på kokkärlsavkännaren.

För att matlagningen med induktionshällen ska vara effektiv är det nödvändigt att dina kokkärl är av hög kvalitet.

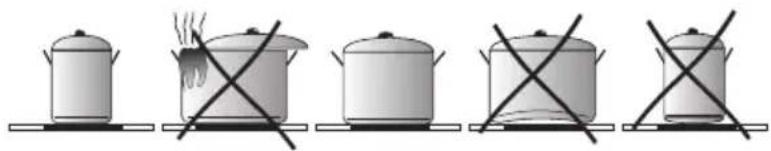

Att välja grytor och stekpannor för induktionshällen

• Använd alltid kokkärl av hög kvalitet med en helt platt botten. Det förhindrar att maten bränner fast och fastnar i botten under tillagningenGrytor och stekpannor med tjocka stålväggar är bäst för en jämn värmeöverföring.
• Försäkra dig om att kärlets botten är torr. Försäkra dig om att kokkärlets botten är helt torr innan du ställer det på kokzonen efter du har fyllt det, eller har tagit fram det ur kylen. I annat fall kan hållens yta bli smutsig.
• Ett lock förhindrar att hettan försvinner ur kärlet, vilket gör att både tillagningstiden och energiförbrukningen minskar.

Minsta och största möjliga diameter visas i nedanstående tabell och beror på det använda kokkärlets kvalitet.

Induktionskokzoner Induktionskokkärlets bottendiameter
Diameter (mm) Minsta	(mm) Största (mm)
220x184 90 220

Om du använder ett kokkärl som är mindre än den minsta diametern kan det hända att hållen inte kommer att fungera.

Kärlets botten måste vara plan för bästa temperaturstyrning i induktionsmodulen.

Om botten buktar inåt, eller om det finns en stor logotyp från tillverkaren i kärlets botten, kommer det att påverka induktionsmodulens temperaturstyrning. Det kan orsaka att kärlet överhettas.

Använd inte defekta kokkärl, exempelvis kokkärl vars botten har skadats p.g.a. överhettning.

Lämpliga kokkärl för den induktiva zonen

Beteckning på kokkärl Koll		det finns en symbol på etiket-ten som säger att kokkärlet kan användas för induktionsplattor.
	Man ska använda magnetiska kokkärl (gjorda av emaljbleck, magnetiskt rostfritt stål, gjutjärn). Du kan kontrollera kokkärlets användbarhet genom att lägga en magnet på dess undersida.
Rostfritt stål Får inte användas
Aluminium Får inte användas
Gjutjärn Hög effektivitet
	Obs! Kokkärlen kan göra sprickor i plattan
Emaljstål Hög effektivitet
	Vi rekommenderar kokkärl med plan och tjock botten
Glas Får inte användas
Porslin Får inte användas
Kokkärl med kopparbotten	Får inte användas

Kontrollpanel

Sensorn för val av värmeinställning (2) är ett touch-reglage som också fungerar som ett skjutreglage. Du kan välja mellan värmeinställningar (1-9 och P) genom att peka på och glida med fingret i det markerade området (2):

• glida åt höger - höja värmen
• glida åt vänster - sänka värmen.

Du kan också ställa in värmen direkt genom att trycka på rätt del av sensorfältet för värme-inställningarna (2).

• Så snart hällen har anslutits till strömmen kommer alla displayer att lysas upp en kort stund. Din induktionshäll är då klar att använda.
• Induktionshällen har elektroniska touch-sensorfält som styrs genom att du trycker på dem med fingret under minst 1 sekund.
• När du trycker på ett sensorfält bekräftas detta med en ljudsignal.

Ställ inte föremål på sensorfälten (det kan utlösa ett fel). Håll alltid sensorfälten rena.

Starta hällen

För att sätta igång hällen trycker du under minst 1 sekund på till/från sensorn (1). Enheten är startad, displayen kring sensorn (4) visar siffrorna 1–9 och P, och displayen som hör till kokzonen som har känt av ett kokkärl visar "0".

Om inget av sensorfälten berörs inom 15 sekunder kommer hällen att stängas av.

Starta kokzonen

När du har startat hällen med till/från sensorn (1) väljer du kokzon (1) inom 15 sekunder.

1. När du har tryckt på ett sensorfält för val av kokzon (9) blir siffran "0" på den motsvarande indikatorn för värmeinställning upplyst.
2. För att ställa in önskad värme glider du med fingret över sensorfältet för värmeinställningar (2).

Om inget av sensorfälten berörs inom 15 sekunder efter det att hållen har startats kommer kokzonen att stängas av.

En kokzon är igång när den har en tänd siffra på sin display. Detta anger att kokzonen är klar att ställa in eller för att ändra värmen.

Välja kokzonens värmeinställning

När kokzonens display (3) visar den tända siffran "0" ställer du in önskad värme genom att föra fingret över sensorfältet (2).

Boosterfunktion "P"

Boosterfunktionen ökar ∅ 220x184 mm kokzonens nominella effekt från 2100W till 3700W, Brygga 4 200 W till 5 500 W.

Boosterfunktionen kan bara vara igång under 10 minuter. När boosterfunktionen har avaktiverats fortsätter kokzonen att fungera vid sin nominella effekt.

Boosterfunktionen kan aktiveras på nytt om hällens elektronikkretsar och induktionsspole inte är överhettade.

Om kärlet lyfts av från kokzonen när boosterfunktionen är igång, kommer den fortsatt att vara aktiv och nedräkningen fortsätter.

Boosterfunktionen stängs av automatiskt om hällens elektronikkretsar eller induktionsspole blir överhettade. Kokzonen är fortsatt igång med sin vanliga nominella effekt.

Boosterfunktionen kan aktiveras för alla kokzonerna.

Två diagonalt placerade kokzoner utgör ett par.

Boosterfunktionen kan när som helst aktiveras för en kokzon som ingår i ett par.

Om aktiveringen av boosterfunktionen innebär att den sammanlagda strömförsörjningsgränsen för ett par överskrids, kommer värmeinställningen för den andra kokzonen att sänkas automatiskt.

Hur mycket strömmen sänks beror på vilken typ av kokkärl som används.

Barnlås

Barnlåset förhindrar barnen att använda hällen på ett olämpligt sätt. Hällen kan användas när barnlåset har lästs upp.

Ställa in barnlåset

Barnlåset kan bara aktiveras när hållens kontrollpanel är igång.

Vare sig kokzonerna eller timern får vara igång (displayen nära sensorn (4) visar siffrorna (1–9).

Tryck på sensorn (1) för att starta hällen, håll sensor (7) intryckt och tryck sedan på sensor (4) två gånger. Displayen visar bokstaven "L."

Barnlåset måste ställas in inom 15 sekunder och inga andra sensorfält än de som har beskrivits ovan får beröras. I annat fall är barnlåset inte inställt.

Du kan inte ställa något kokkärl på kokzonerna när barnlåset är inställt.

Barnlåsfunktionen förblir inställd tills den har lästs upp, även om spishällen har stängts av och sedan satts på igen. Barnlåset avaktiveras när du drar ut spishällens elkontakt.

Låsa upp barnlåset

Starta hällen genom att trycka på till/från sensorn (1), alla displayer visar bokstaven "L" (låst). Lås upp barnlåset genom att hålla sensorn (7) intryckt. Tryck sedan på sensor (4) två gånger. Bokstaven "L" släcks på alla displayerna.

Barnlåset måste låsas upp inom 15 sekunder och inga andra sensorfält än de som har beskrivits ovan får beröras.

Displayen visar bokstaven "H" medan kokzonerna fortfarande är varma.

Indikator för restvärme

När du har stängt av en kokzon kommer bokstaven "H" att visas för kokzonen i fråga, den varnar för att kokzonen fortfarande är varm!

Under den tiden ska du inte beröra kokzonen eftersom du kan riskera brännskador p.g.a. restvärmen! Ställ heller inga värmekänsliga föremål på kokzonen!

När indikatorn för restvärme slocknar kan du beröra kokzonen, men tänk på att den fortfarande kan vara varmare än den omgivande temperaturen.

Om det inte finns någon ström lyser inte indikatorn för restvärme.

Att begränsa funktionstiden

Induktionshällen har en timer för varje kokzons funktionstid för att öka effektiviteten. Den maximala funktionstiden är inställd efter den senast valda värmeinställningen

Om du inte ändrar värmeinställningen under en längre tid (se tabell), kommer kokzonen i fråga att stängas av automatiskt och restvärmeindikatorn aktiveras. Men du kan starta och använda separata kokzoner när du vill i enlighet med användaranvisningarna.

Inställning av tillagnings-värme	Maximal funk-tionstid (timmar)
-=≡	2
1	6
2	6
3	5
4	5
5	4
6 1,5
7 1,5
8 1,5
9 1,5
P 0,16

Automatisk uppvärmningsfunktion

• Välj önskad kokzon (3) så att displayen visar "0.". (siffran är tänd)
• Välj värmeinställningen "9" genom att glida med fingret över sensorfältet för värmeinställning (2).
• Tryck på sensorfältet för värmeinställning (2) en gång till för att bekräfta valet av inställningen "9". Displayen visar genast bokstaven "Å ".
• Välj sedan önskad inställning för värmen genom att glida med fingret över sensorfältet för värmeinställning (2).

Displayen för kokzonen i fråga kommer omväxlande att visa bokstaven

"A" och den valda värmeinställningen.

När boosterfunktionen har varit aktiv en viss tid kommer kokzonen att återgå till den inställda värmen, värmeinställningen visas på displayen.

Om den automatiska uppvärmningen är aktiverad och den valda värmeinställningen är "0", eller ingen värme har valts inom 3 sekunder, kommer den automatiska uppvärmningen att avaktiveras.

Om ett kokkärl lyfts av från kokzonen och sedan ställs tillbaka innan uppvärmningstiden har gått kommer uppvärmningsfunktionen att återupptas och nedräkningen fortsätter.

Inställning av tillagnings-värme	Den automatiska uppvärmnings-funktionens varak-tighet (minuter)
- = ≡	-
1 0,8
2 2,4
3 3,8
4 5,2
5 6,8
6 2,0
7 2,8
8 3,6
9 0,2

Timer

Timerfunktionen underlättar matlagningen genom att du kan ställa in tillagningstiden. Den kan också användas som äggklocka.

Ställa in timern

Med timerfunktionen stängs kokzonen av när den inställda tiden har gått. Timerfunktionen kan bara ställas in när en kokzon är igång (värmeinställningen är över "0"). Timerfunktionen kan ställas in separat för alla kokzonerna. Timerns tid kan ställas in från1 till 99 minuter.

För att ställa in timern:

• Välj en kokzon med sensorfältet för val av kokzon (9) och ställ in önskad värme från 1 till 9 genom att glida med fingret genom sensorfältet för värmeinställning (2). Displayen visar alla valda värmeinställningar från 1 till 9 (siffran är tänd).
• Sedan trycker du inom 3 sekunder på sensorfältet för timern (4). Displayen (6) visar "00".
• När du har aktiverat timern för du fingret över sensorn (4) för att välja decimaltalen och sensor (2) för att välja heltalen. Timern börjar räkna ner när dess display tänds genom värmeinställningen.

Ändra timerns varaktighet

En programmerad timerinställning kan ändras när som helst.

För att ändra den programmerade inställningen av timern väljer du en kokzon med sensorfältet för val av kokzoner (9) och trycker sedan på sensorfältet för timern (4).

Kontrollera timerns varaktighet

Om du vill kontrollera timerns nedräkning kan du alltid trycka på sensorfältet för val av kokzon (9).

Stoppa timern

En signal hörs när den inställda tiden har gått. Den tystas genom att du trycker på vilket som helst av sensorfälten. Om du inte trycker på något sensorfält kommer signalen att tystna efter 2 minuter.

Gör så här för att stoppa timern innan den inställda tiden är över:

• Välj en kokzon genom att trycka på sensorfältet för val av kokzon (9).
• Tryck på timersensorn (4) inom 3 sekunder och använd sedan samma sensor (4) för att ställa tiden på "00".

Äggklocka

När ingen kokzon används kan timerfunktionen användas som en vanlig äggklocka.

Ställa in äggklockan

När hällen är avstängd:

• Tryck på äggklockans sensor (4). Äggklockans display (5) visar "00".
• När du har aktiverat äggklockan för du fingret över sensor (4) för att välja decimaltalen och sensor (2) för att välja heltalen.

Stoppa äggklockan

När den inställda tiden är över hörs en ljudsignal som du kan stänga av genom att trycka på ett valfritt sensorfält. Om du inte trycker på något sensorfält kommer signalen att tystna efter 2 minuter.

Om du vill stänga av äggklockan innan tiden har räknats ner trycker du på äggklockans sensor (4) och sedan använder du samma sensor (4) för att ställa in tiden på "00".

Varmhållning

Varmhållningsfunktionen gör att du kan hålla maten varm på en kokzon. Den valda kokzonen är igång på låg värme. Tack vare detta bibehålls den varma matens smak och den kan serveras utan att den fastnar i kokkärlets botten. Den här funktionen kan också användas för att smälta smör eller choklad.

För att varmhållningsfunktionen ska fungera bäst, ska du använda ett plant kokkärl. Det gör att givaren som finns i kokzonen korrekt kan mäta bottentemperaturen. Varmhållningsfunktionen finns på alla kokzonerna. Eftersom det finns en risk för att mikroorganismer bildas, rekommenderar vi att du inte håller maten varm för länge. Därför stängs också varmhållningsfunktionen av efter 2 timmar.

Du kan ställa in olika temperaturer för varmhållningen, dessa är 42 °C, 70 °C eller 94 °C.

Att aktivera varhällningsfunktionen:

• Tryck på sensor (9) för att välja kokzon, tryck därefter på varmhållningsfunktionens sensor (7). Displayen visar symbolen ( ) som anger att temperaturen 42°C är vald.
• Tryck på varmhållningsfunktionens sensor (7) en gång till och den andra (=) symbolen visas som anger att temperaturen 70°C är vald.
• Tryck på varmhållningsfunktionens sensor (7) på nytt och den tredje (≡) symbolen, som anger att temperaturen 94°C är vald, visas på displayen.
• Du kan när som helst stänga av varmhållningsfunktionen genom att trycka på sensor (2) och sänka värmeinställningen till "0" eller genom att trycka på sensor (7).

Stop&Go Function "II"

Stop&Go Function fungerar som en paus. Stop&Go Function fördröjer samtidigt alla kokzonernas funktioner och fortsätter efter fördröjningen med de tidigare gjorda intsällningarna.

För att Stop&Go Function ska kunna aktiveras måste minst en kokzon användas.(kokzonerna får inte vara igång).

Tryck sedan på Stop&Go Function sensor (7) i 3 sekunder. "II" visas på alla kokzonernas displayer (3).

För att avaktivera Stop&Go Function trycker du på Stop&Go Functions sensor (7) i 3 sekunder tills du hör en pipsignal. Sedan trycker du var som helst på sensor (2). Kokzonernas displayer (3) visar då värmeinställningen som ställdes in före Stop&Go Function.

Stop&Go Function kan vara aktiverad i maximalt 10 minuter. Om Stop&Go Function inte avaktiveras inom den tiden kommer hällen att stänga av sig själv.

TwinZone Function

TwinZone Function gör att du kan para ihop två kokzoner till en stor kokzon.

TwinZone Function är mycket praktisk, framför allt om du lagar mat i stora kokkärl som t.ex. en bakplåt.

För att aktivera TwinZone Function håller du sensor (9), som hör till vänster eller höger kokzon framtill, intryckt i 3 sekunder. Tryck bara på den här sensorn när touch kokzonerna inte är aktiva (släckta displayer). När "n-symbolen visas för vänster eller höger kokzon baktill trycker du på sensor (9), som hör till bakre vänster eller höger kokzon, inom 3 sekunder. "n" tänds. Tryck sedan på sensor (2) inom 3 sekunder för att ställa in värmen.

Nu kan du styra bägge kokzonerna samtidigt.

Du avaktiverar TwinZone Funciton genom att välja främre vänster eller höger kokzon och, trycka på sensorn för värmeinställning (2) och ställa in värmen på "0". TwinZone Function stängs av efter 3 sekunder.

Nu kan du styra varje kokzon för sig.

Stänga av kokzonerna

• Kokzonen måste vara igång (tänd display).
• Låt fingret glida över sensorfältet för värmeinställning (2) för att sänka värmeinställningen till "0".

Kokzonen avaktiveras efter ca 3 sekunder.

Om kokzonen fortfarande är varm kommer displayen (3) omväxlande att visa bokstaven "H" och siffran "0".

Stänga av spishällen

• Hällen är igång när minst en kokzon är aktiv.
• Tryck på till/från sensorn (1) för att stänga av hällen.

Om kokzonen fortfarande är varm kommer motsvarande display (3) att visa bokstaven "H" för att ange restvärme.

Användarens löpande rengöring och underhåll av kokplattan påverkar plattans livslängd och funktion.

Keramiska ytor ska rengöras på samma sätt som glasytor. Man får inte använda varken kraftiga rengöringsmedel, skursand eller stålull.

Rengöring efter varje användning

• Vid lätt nedsmutsning, använd en våt trasa utan rengöringsmedel. Användning av diskmedel kan förorsaka blå fläckar. Dessa fläckar försvinner inte alltid vid en första rengöring, även om man använder speciella rengöringsmedel
• Vid svår nedsmutsning, använd en vass skrapa och torka efter med en våt trasa.

Bort ta gning av fläckar

• Ljusa pärlfärjade fläckar (rester av aluminium) kan avlägsnas från kall värmeplatta med hjälp av speciella rengöringsmedel. Kalkrester (t.ex. efter överkokning av vatten) avlägsnas med ättika eller speciella rengöringsmedel.
• Vid borttagning av socker, maträtter som innehåller socker samt plastmaterial och aluminiumfolie får man inte stänga av värmezonen innan man rengjort den! Man bör omedelbart skrapa bort rester (i varmt tillstånd) med en vass skrapa. När plattan är rengjord ska den stängas av och tvättas med speciella rengöringsmedel.

Speciella rengöringsmedel kan man köpa i varuhus, elaffärer, färghandlar, livsmedelsaffärer och i vitvaruaffärer. Vassa skrapor finns i hobbyaffärer, på byggmarknader och i färghandlar.

Man får aldrig använda rengöringsmedel på en het värmeplattan. Det är bäst att låta rengöringsmedel torka och sedan torka efter med våt trasa innan man värmer upp plattan. Annars kan medlet bli frätande.

Garantin gäller inte vid felaktig behandlig av hållens keramiska yta!

Varning!

Om av någon anledning det går inte att använda plattan medan den är på, bör man stänga av huvudströmbrytaren eller skruva ur proppen och vända sig till GRAM:s service.

Varning!

Om det uppstår sprickor i den keramiska hällen bör man omedelbart stänga av den och koppla bort den från elnätet (genom att skruva ur poppen eller dra ut stickkontakten ur vägguttaget). Sedan bör man vända sig till GRAM:s service.

I en nödsituation bör man:

• Stänga av hållens arbetsdelar
• Koppla bort hällen från elanslutningen
  •Vända sig till underhållsservice

- Mindre fel kan användaren avhjälpa själv med vägledning av anvisningar som finns i tabellen nedan. Innan du vänder dig till GRAM service, kontrollera först alla punkter i tabellen.

PROBLEM ORSAK ÅTGÄRD
1. Hällen fungerar inte	- strömavbrott	-kontrollera säkerhetspropen; om proppen har gått bör den bytas ut.
2. Hällen reagerar inte för data som man lagrar in i minnet	-skötselpanelen är avstängd	-sätt på skötselpanel
	- tryckknappen hålls inne för kort tid (mindre än 1 sekund)	-håll knappen intryckt under längre tid
	- flera knapptryckningar gjorts samtidigt	hartryck alltid på en knapp i taget (undantag: när en värmezon stängs av)
3. Hällen reagerar inte och ger ifrån sig en kort ljud si gnal	- barnsäkert läge är aktiverat	- avaktivera barnsäkert läge
4. Hällen reagerar inte och ger ifrån sig en lång ljud si gnal	- felaktig hantering (fel senso-rer har valts eller för snabba tryck på sensorer)	-sätt igång hällen en gång till
	- sensor(er) är täckt(a) eller smutsig(a)	-täck av eller rengör sen-sorerna
5. Hela hällen stängs av - efter att kokplattan satts på har inga data har lagrats under längre tid än 10sek.		-sätt igång skötselpaneln en gång till och mata genast in data
		- täck av eller rengör sen-sorerna
6. En värmezon stängs av, bokstaven "H" syns på dis-playen.	- automatisk begränsning av funktionstid	-sätt igång värmezonen en gång till
	- sensor(er) är täckt(a) eller smutsig(a)	-täck av eller rengör sen-sorerna
	- överhettning av elektroniska delar
7. Spricka i hällen Varning! Koppla genast från elanslutningen (säker-hetspropp). Vänd dig till GRAM service
8. Om felet fortfarande inte är avhjälpt	Koppla från elanslutningen (säkerhetspropp!). Vänd dig till GRAM service.Viktigt!Användaren är ansvarig för att hällen är i rätt skick och att den används på rätt sätt. Om GRAM service blir tillkallad på grund av felaktig användning, görs servicen på användarens bekostnad även under garantiperioden. Vi tar inte ansvar för skador orsakade på grund av att denna bruksanvisning inte följs.
9. Den induktiva kokplattan susar under arbetsgång	Det är en normal situation. Susning kommer ur fläkten som kyler det elektroniska systemet.
10. Deninduktivakokplattan gerifrånsigvisslingsliknan-de ljud	Det är en normal situation. Värmeplattan kan ge ifrån sig en svag vissling vid maximal värmeeffekt samt när man använder flera värmezoner samtidigt. Visslingsljudet upp-står på grund av en viss frekvens på spolarbetet.
11. Symbol E2 Överhettning	av induktions-spolar	-otillräcklig nedkylning-kontrollera om spishällens inbyggnad överensstämmer med bruksanvisningen.- Kontrollera kokkärlet i enlighet med anvisningen på sidan 47.
12. Symbol ER03 Sensorerne	har varit övertäckta längre än 10 sekunder, kontrol-lpanelen stängs av.	Rengör spishällens yta eller avlägsna föremål som täcker över sensorerne.

Märkspänning 400V 2N\~50 Hz

Märkeffekt KKI 6584-90 T KKI 7584-90 T

- Induktionskokzon Booster 4 x ∅ 220 x184mm 2,1 kW / 3,7 kW 2,1 kW / 3,7 kW

Størrelse 576 x 518 x 50; 770 x 518 x 50

Vekt ca.10,5 kg; ca.15 kg

Gram Norge AS

Gram Sverige AB

Gram Finland OY

Postboks 833 Smultronbacken 4A PL 4640

NO-1670 Kråkerøy

SE-135 62 Tyresö

FI-00002 Helsinki

Tel.: [phone]

Tel.: [phone]

Tel.: [phone]

www.gram.no www.gram.se www.gram.fi

Gram A/S

Gejlhavegård

DK-6000 Kolding

[phone]

www.gram.dk
